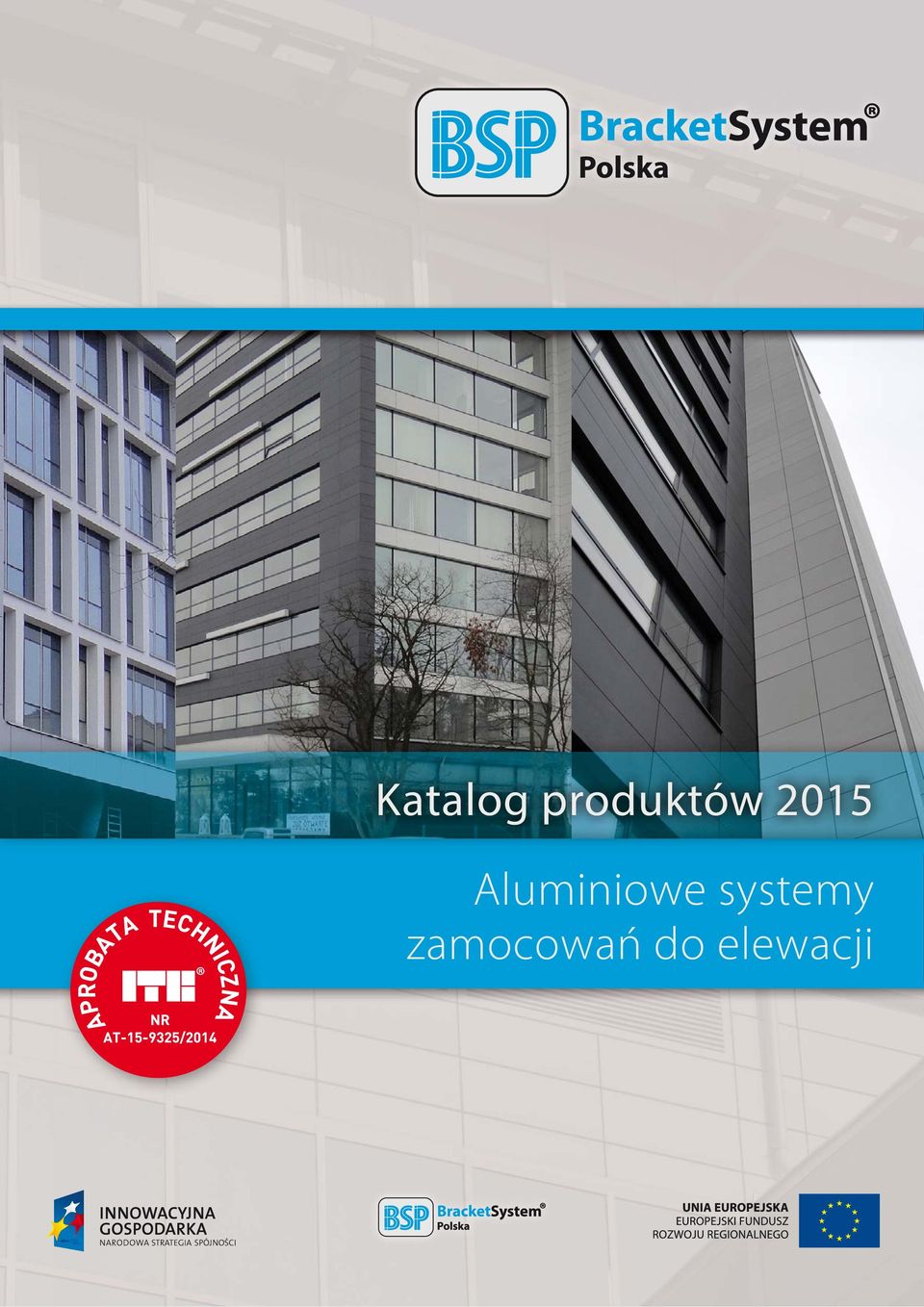

1 Katalog produktów 2015 Aluminiowe systemy zamocowań do elewacji

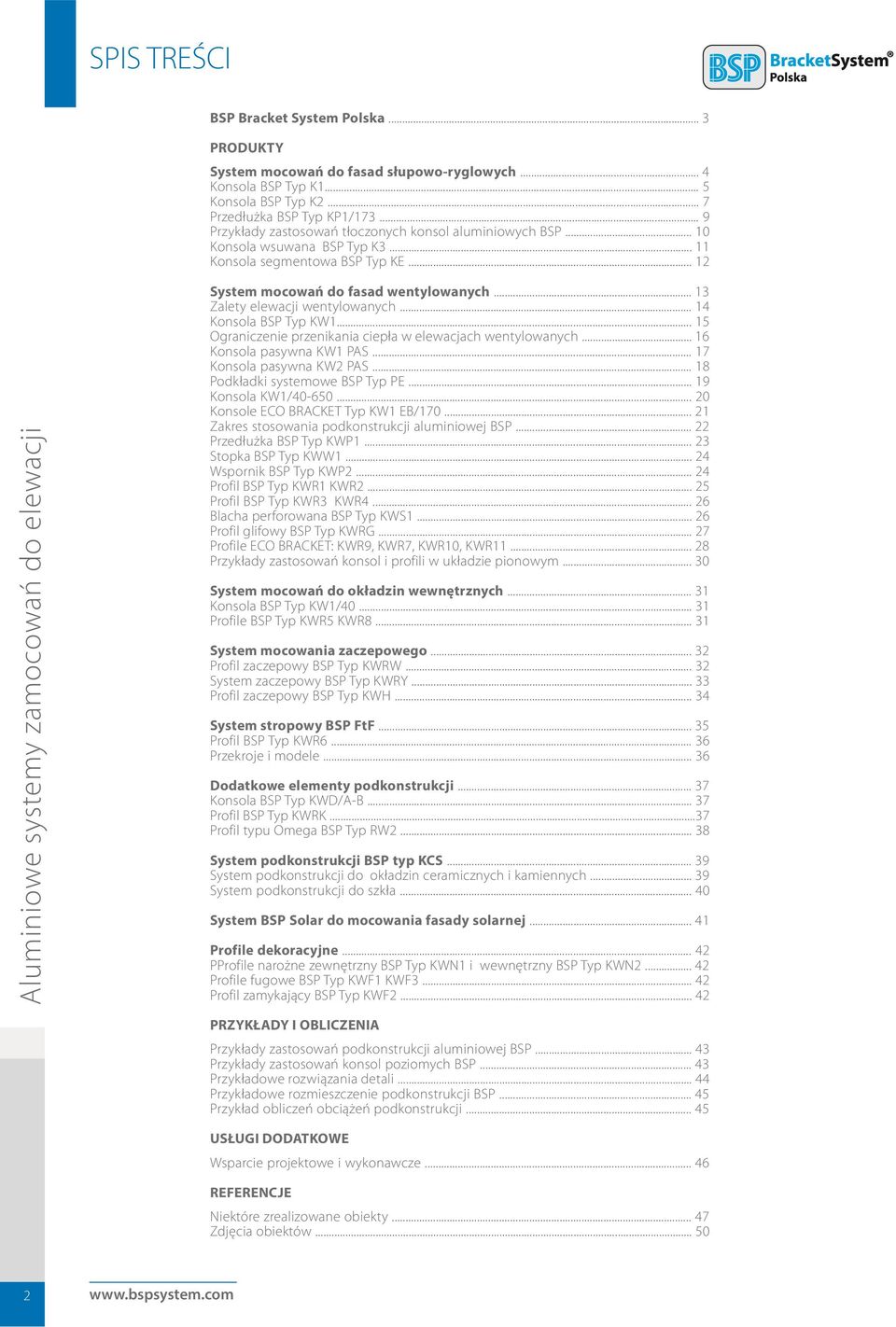

2 SPIS TREŚCI BSP Bracket System Polska... 3 PRODUKTY System mocowań do fasad słupowo-ryglowych... 4 Konsola BSP Typ K Konsola BSP Typ K Przedłużka BSP Typ KP1/ Przykłady zastosowań tłoczonych konsol aluminiowych BSP Konsola wsuwana BSP Typ K Konsola segmentowa BSP Typ KE System mocowań do fasad wentylowanych Zalety elewacji wentylowanych Konsola BSP Typ KW Ograniczenie przenikania ciepła w elewacjach wentylowanych Konsola pasywna KW1 PAS Konsola pasywna KW2 PAS Podkładki systemowe BSP Typ PE Konsola KW1/ Konsole ECO BRACKET Typ KW1 EB/ Zakres stosowania podkonstrukcji aluminiowej BSP Przedłużka BSP Typ KWP Stopka BSP Typ KWW Wspornik BSP Typ KWP Profil BSP Typ KWR1 KWR Profil BSP Typ KWR3 KWR Blacha perforowana BSP Typ KWS Profil glifowy BSP Typ KWRG Profile ECO BRACKET: KWR9, KWR7, KWR10, KWR Przykłady zastosowań konsol i profili w układzie pionowym System mocowań do okładzin wewnętrznych Konsola BSP Typ KW1/ Profile BSP Typ KWR5 KWR System mocowania zaczepowego Profil zaczepowy BSP Typ KWRW System zaczepowy BSP Typ KWRY Profil zaczepowy BSP Typ KWH System stropowy BSP FtF Profil BSP Typ KWR Przekroje i modele Dodatkowe elementy podkonstrukcji Konsola BSP Typ KWD/A-B Profil BSP Typ KWRK...37 Profil typu Omega BSP Typ RW System podkonstrukcji BSP typ KCS System podkonstrukcji do okładzin ceramicznych i kamiennych System podkonstrukcji do szkła System BSP Solar do mocowania fasady solarnej Profile dekoracyjne PProfile narożne zewnętrzny BSP Typ KWN1 i wewnętrzny BSP Typ KWN Profile fugowe BSP Typ KWF1 KWF Profil zamykający BSP Typ KWF PRZYKŁADY I OBLICZENIA Przykłady zastosowań podkonstrukcji aluminiowej BSP Przykłady zastosowań konsol poziomych BSP Przykładowe rozwiązania detali Przykładowe rozmieszczenie podkonstrukcji BSP Przykład obliczeń obciążeń podkonstrukcji USŁUGI DODATKOWE Wsparcie projektowe i wykonawcze REFERENCJE Niektóre zrealizowane obiekty Zdjęcia obiektów

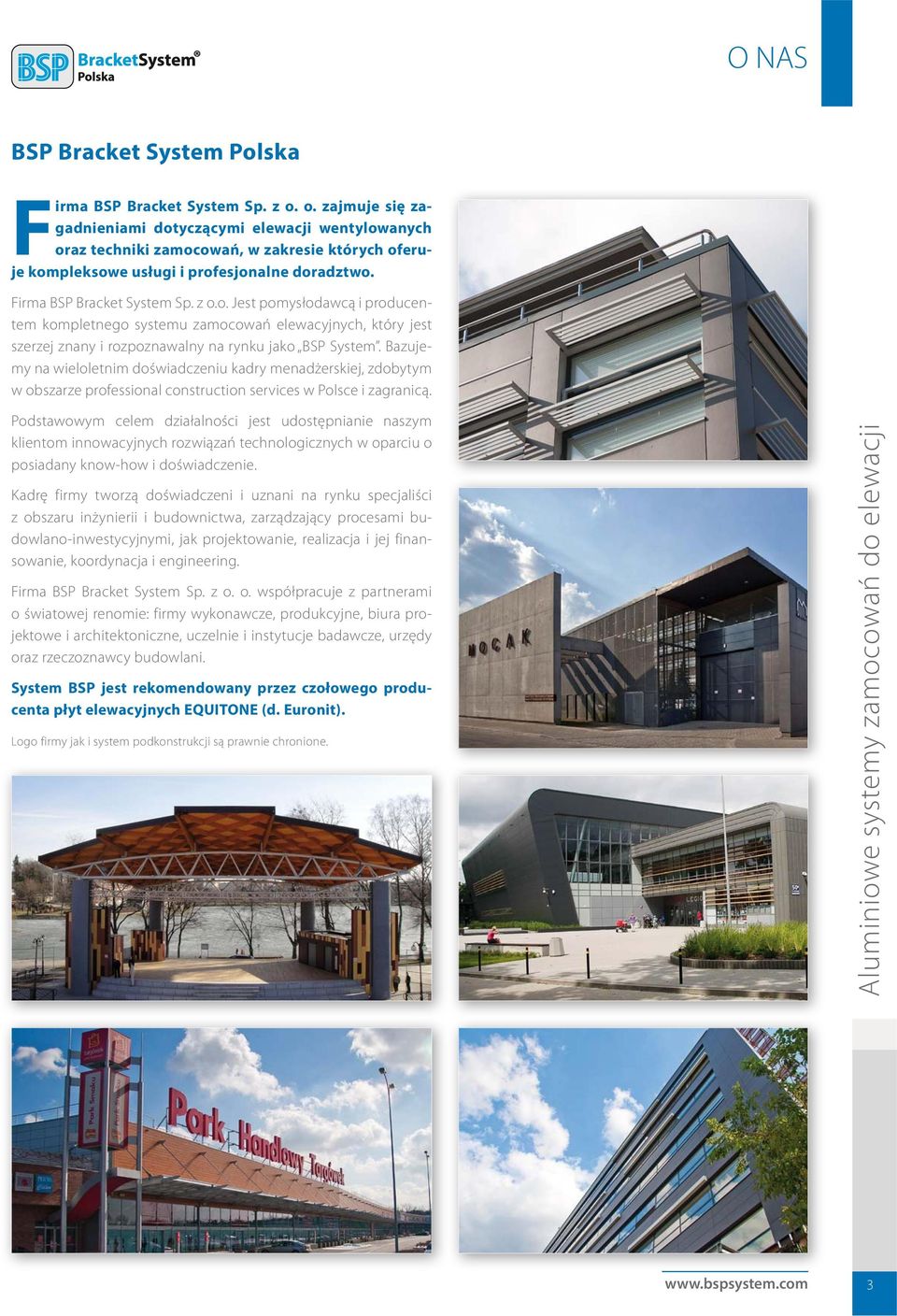

3 O NAS BSP Bracket System Polska Firma BSP Bracket System Sp. z o. o. zajmuje się zagadnieniami dotyczącymi elewacji wentylowanych oraz techniki zamocowań, w zakresie których oferuje kompleksowe usługi i profesjonalne doradztwo. Firma BSP Bracket System Sp. z o.o. Jest pomysłodawcą i producentem kompletnego systemu zamocowań elewacyjnych, który jest szerzej znany i rozpoznawalny na rynku jako BSP System. Bazujemy na wieloletnim doświadczeniu kadry menadżerskiej, zdobytym w obszarze professional construction services w Polsce i zagranicą. Podstawowym celem działalności jest udostępnianie naszym klientom innowacyjnych rozwiązań technologicznych w oparciu o posiadany know-how i doświadczenie. Kadrę firmy tworzą doświadczeni i uznani na rynku specjaliści z obszaru inżynierii i budownictwa, zarządzający procesami budowlano-inwestycyjnymi, jak projektowanie, realizacja i jej finansowanie, koordynacja i engineering. Firma BSP Bracket System Sp. z o. o. współpracuje z partnerami o światowej renomie: firmy wykonawcze, produkcyjne, biura projektowe i architektoniczne, uczelnie i instytucje badawcze, urzędy oraz rzeczoznawcy budowlani. System BSP jest rekomendowany przez czołowego producenta płyt elewacyjnych EQUITONE (d. Euronit). Logo firmy jak i system podkonstrukcji są prawnie chronione. 3

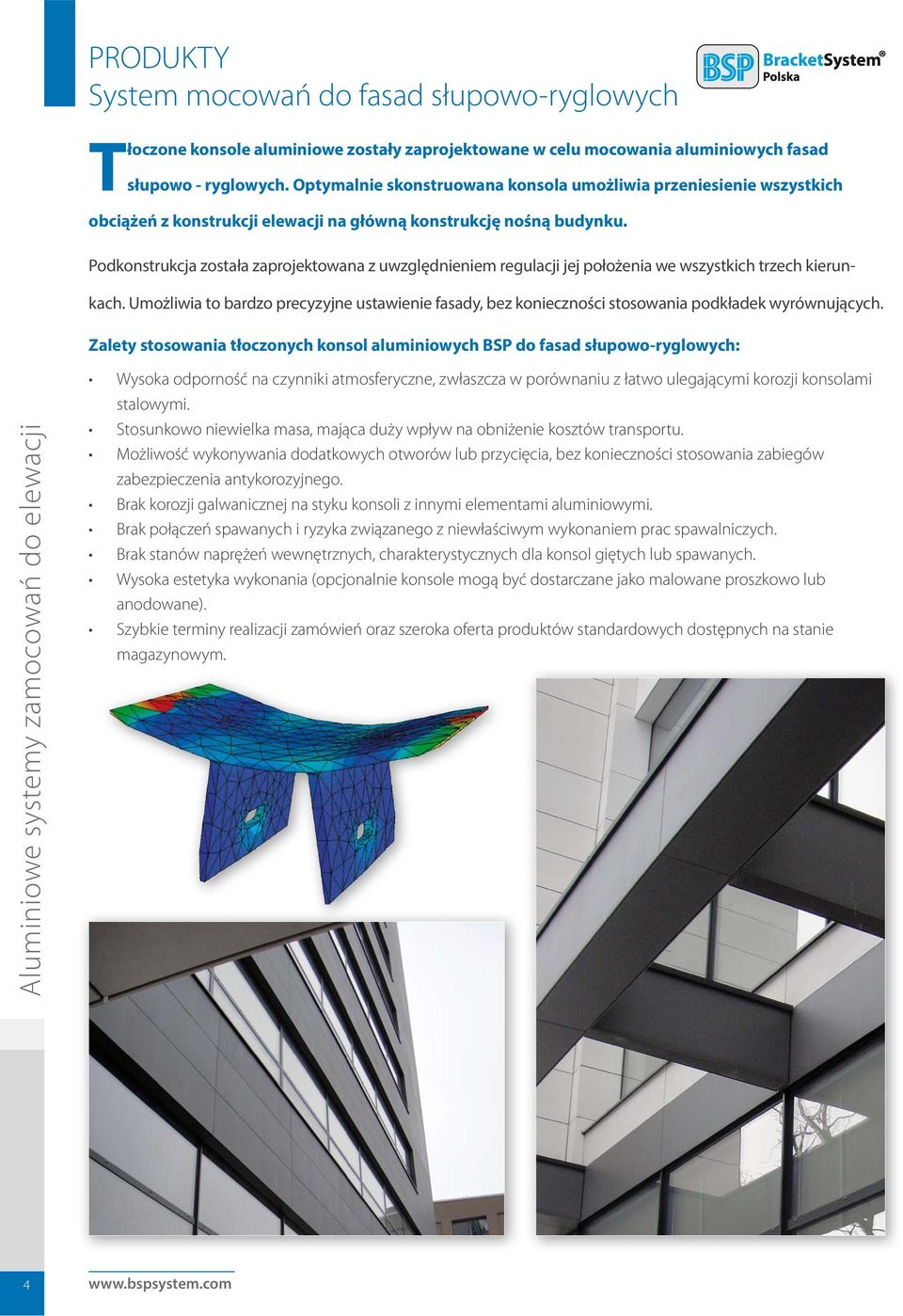

4 System mocowań do fasad słupowo-ryglowych Tłoczone konsole aluminiowe zostały zaprojektowane w celu mocowania aluminiowych fasad słupowo - ryglowych. Optymalnie skonstruowana konsola umożliwia przeniesienie wszystkich obciążeń z konstrukcji elewacji na główną konstrukcję nośną budynku. Podkonstrukcja została zaprojektowana z uwzględnieniem regulacji jej położenia we wszystkich trzech kierunkach. Umożliwia to bardzo precyzyjne ustawienie fasady, bez konieczności stosowania podkładek wyrównujących. Zalety stosowania tłoczonych konsol aluminiowych BSP do fasad słupowo-ryglowych: Wysoka odporność na czynniki atmosferyczne, zwłaszcza w porównaniu z łatwo ulegającymi korozji konsolami stalowymi. Stosunkowo niewielka masa, mająca duży wpływ na obniżenie kosztów transportu. Możliwość wykonywania dodatkowych otworów lub przycięcia, bez konieczności stosowania zabiegów zabezpieczenia antykorozyjnego. Brak korozji galwanicznej na styku konsoli z innymi elementami aluminiowymi. Brak połączeń spawanych i ryzyka związanego z niewłaściwym wykonaniem prac spawalniczych. Brak stanów naprężeń wewnętrznych, charakterystycznych dla konsol giętych lub spawanych. Wysoka estetyka wykonania (opcjonalnie konsole mogą być dostarczane jako malowane proszkowo lub anodowane). Szybkie terminy realizacji zamówień oraz szeroka oferta produktów standardowych dostępnych na stanie magazynowym. 4

5 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K1/Fix 180 dla K1/ dla K1/100, K1/120 Nazwa A B Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX Konsola BSP Typ K1/ FIX

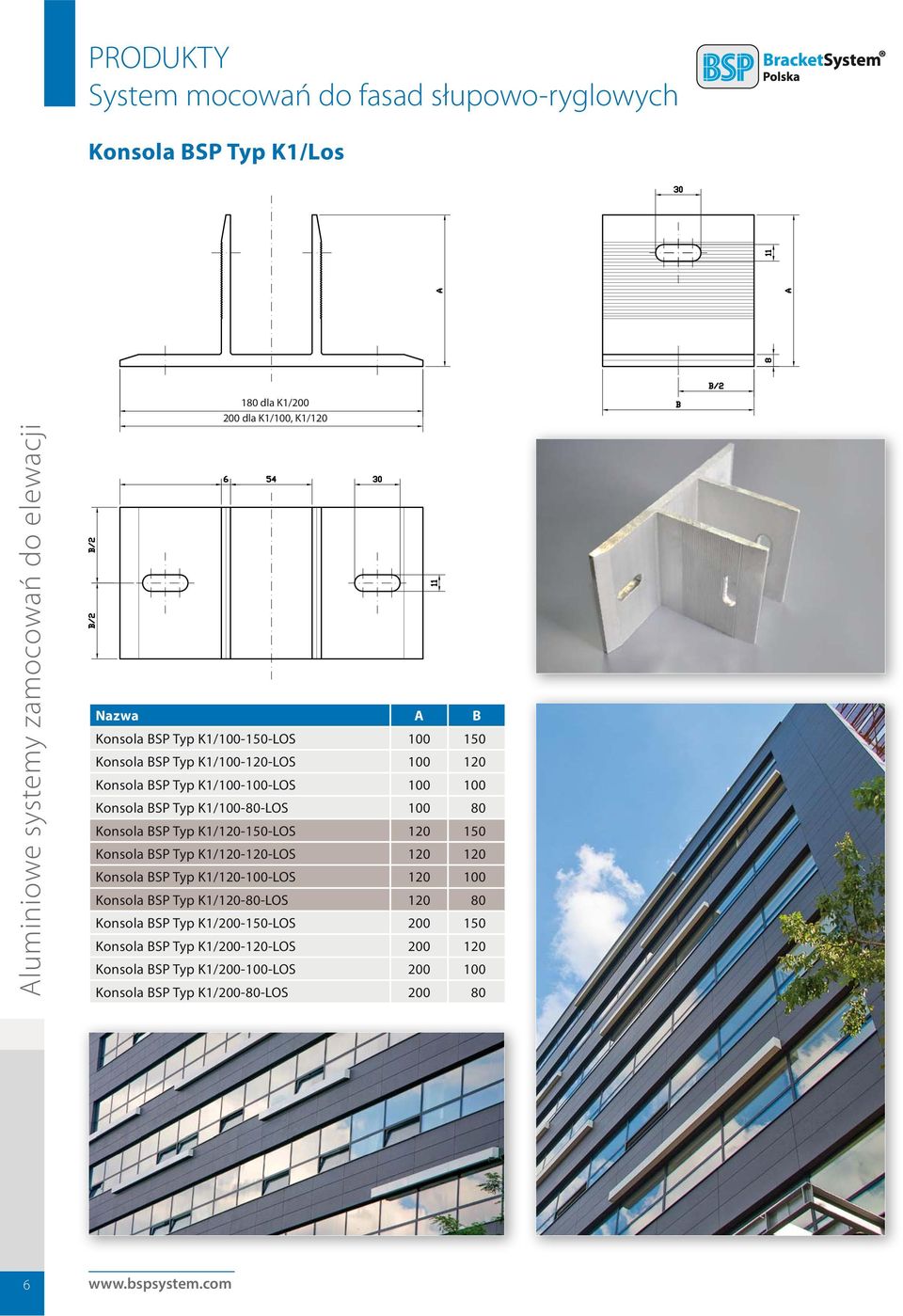

6 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K1/Los 180 dla K1/ dla K1/100, K1/120 Nazwa A B Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS Konsola BSP Typ K1/ LOS

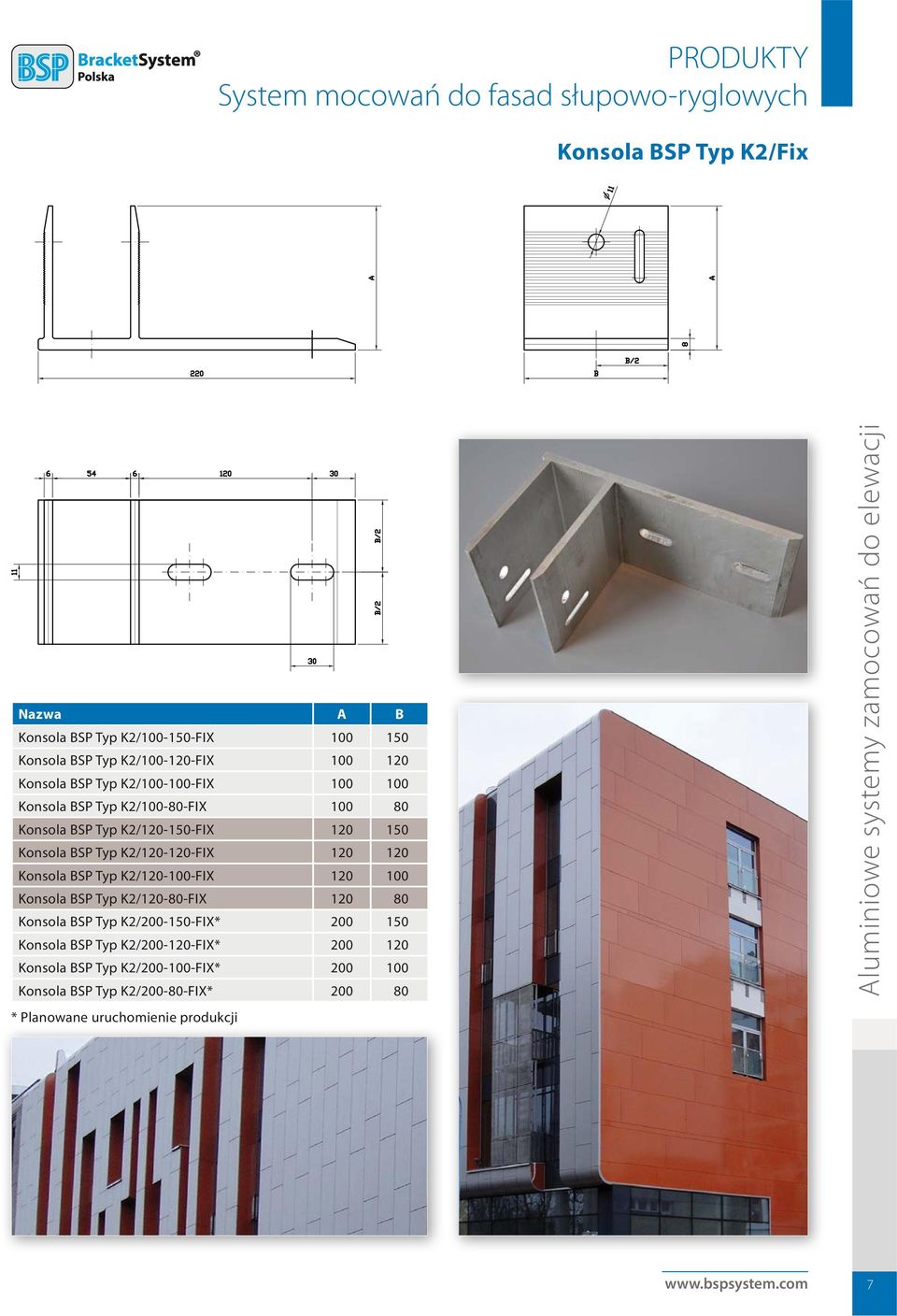

7 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K2/Fix Nazwa A B Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX Konsola BSP Typ K2/ FIX* Konsola BSP Typ K2/ FIX* Konsola BSP Typ K2/ FIX* Konsola BSP Typ K2/ FIX* * Planowane uruchomienie produkcji 7

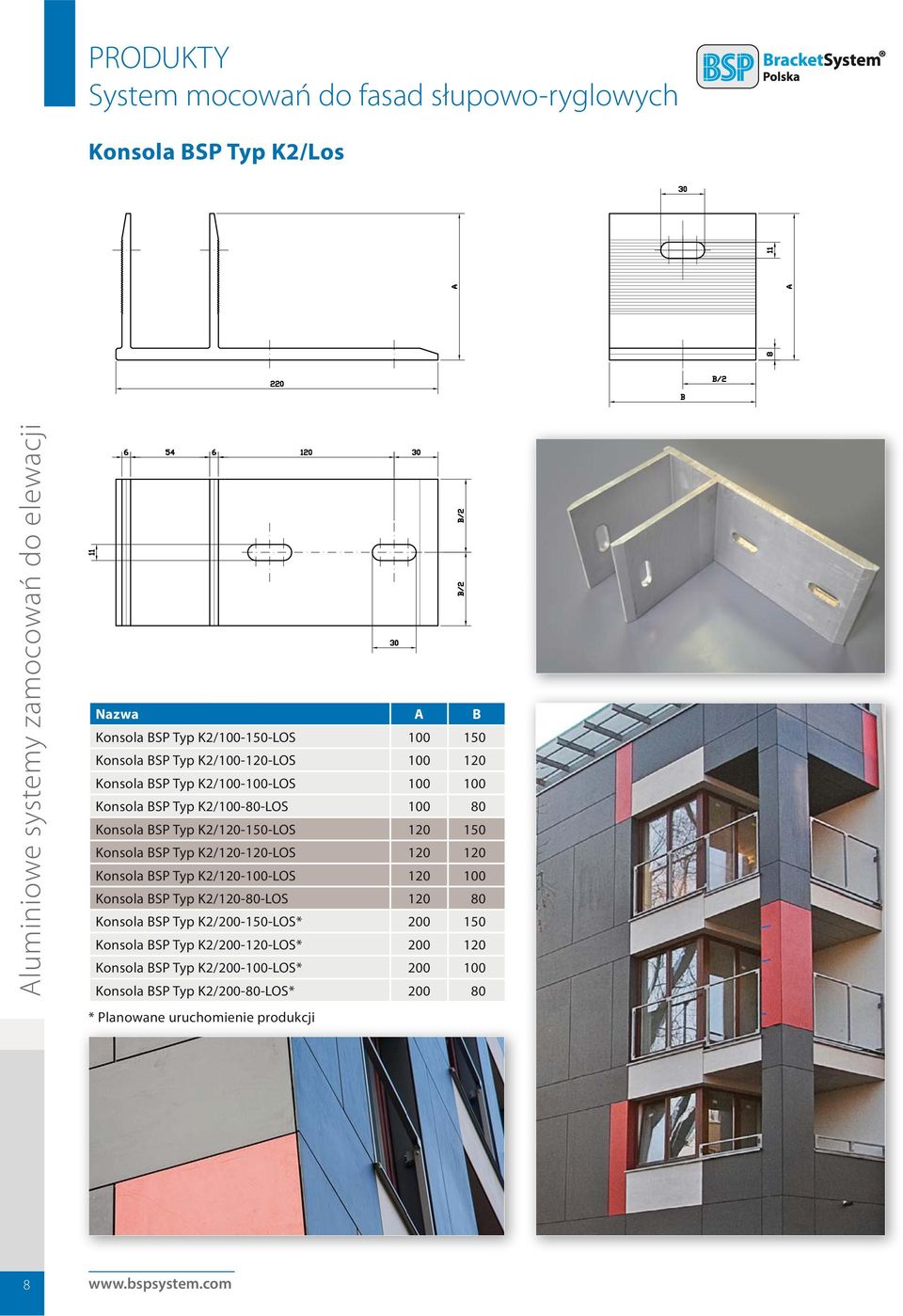

8 System mocowań do fasad słupowo-ryglowych Konsola BSP Typ K2/Los Nazwa A B Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS Konsola BSP Typ K2/ LOS* Konsola BSP Typ K2/ LOS* Konsola BSP Typ K2/ LOS* Konsola BSP Typ K2/ LOS* * Planowane uruchomienie produkcji 8

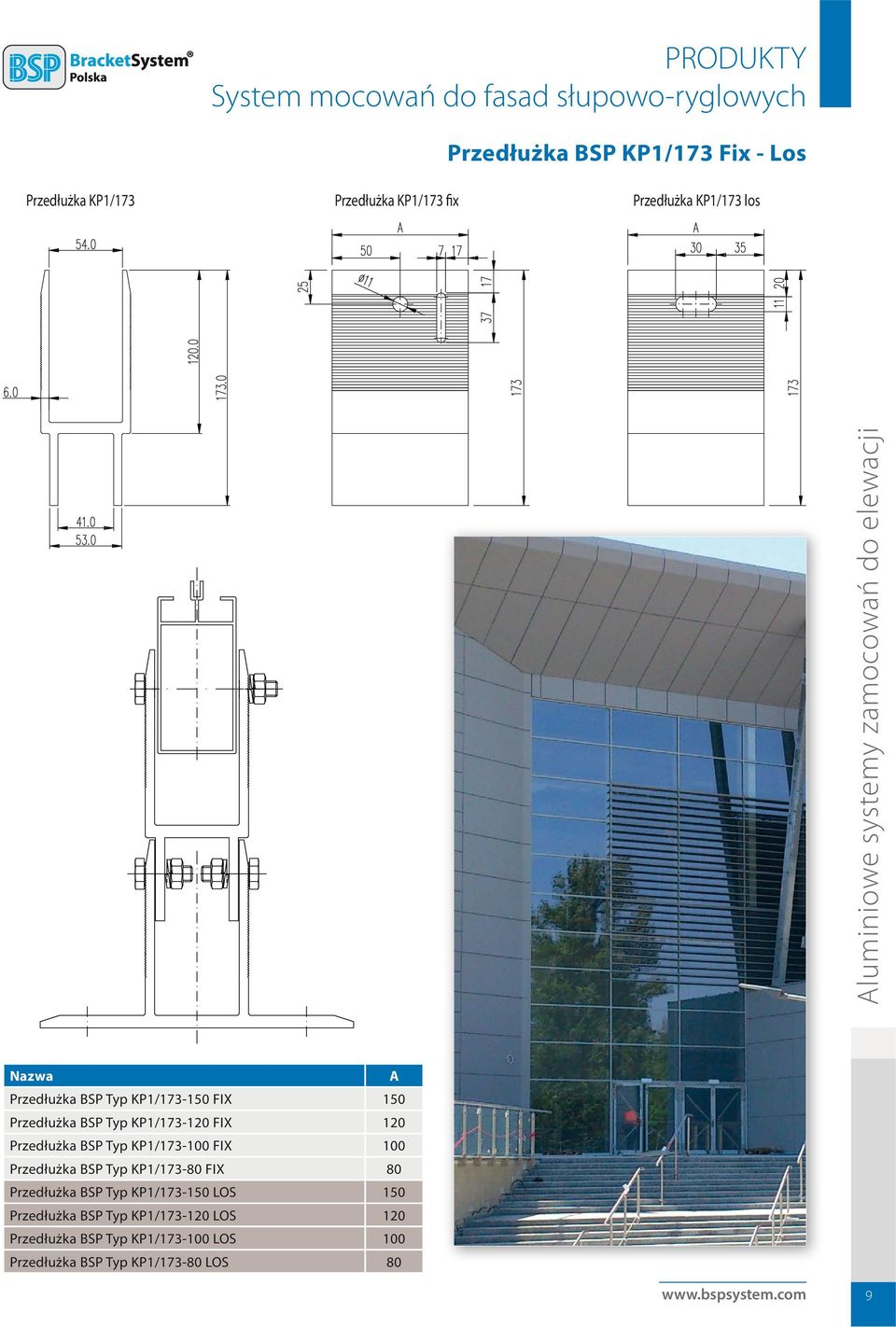

9 System mocowań do fasad słupowo-ryglowych Przedłużka BSP KP1/173 Fix - Los Przedłużka KP1/173 Przedłużka KP1/173 fix Przedłużka KP1/173 los Nazwa A Przedłużka BSP Typ KP1/ FIX 150 Przedłużka BSP Typ KP1/ FIX 120 Przedłużka BSP Typ KP1/ FIX 100 Przedłużka BSP Typ KP1/ FIX 80 Przedłużka BSP Typ KP1/ LOS 150 Przedłużka BSP Typ KP1/ LOS 120 Przedłużka BSP Typ KP1/ LOS 100 Przedłużka BSP Typ KP1/ LOS 80 9

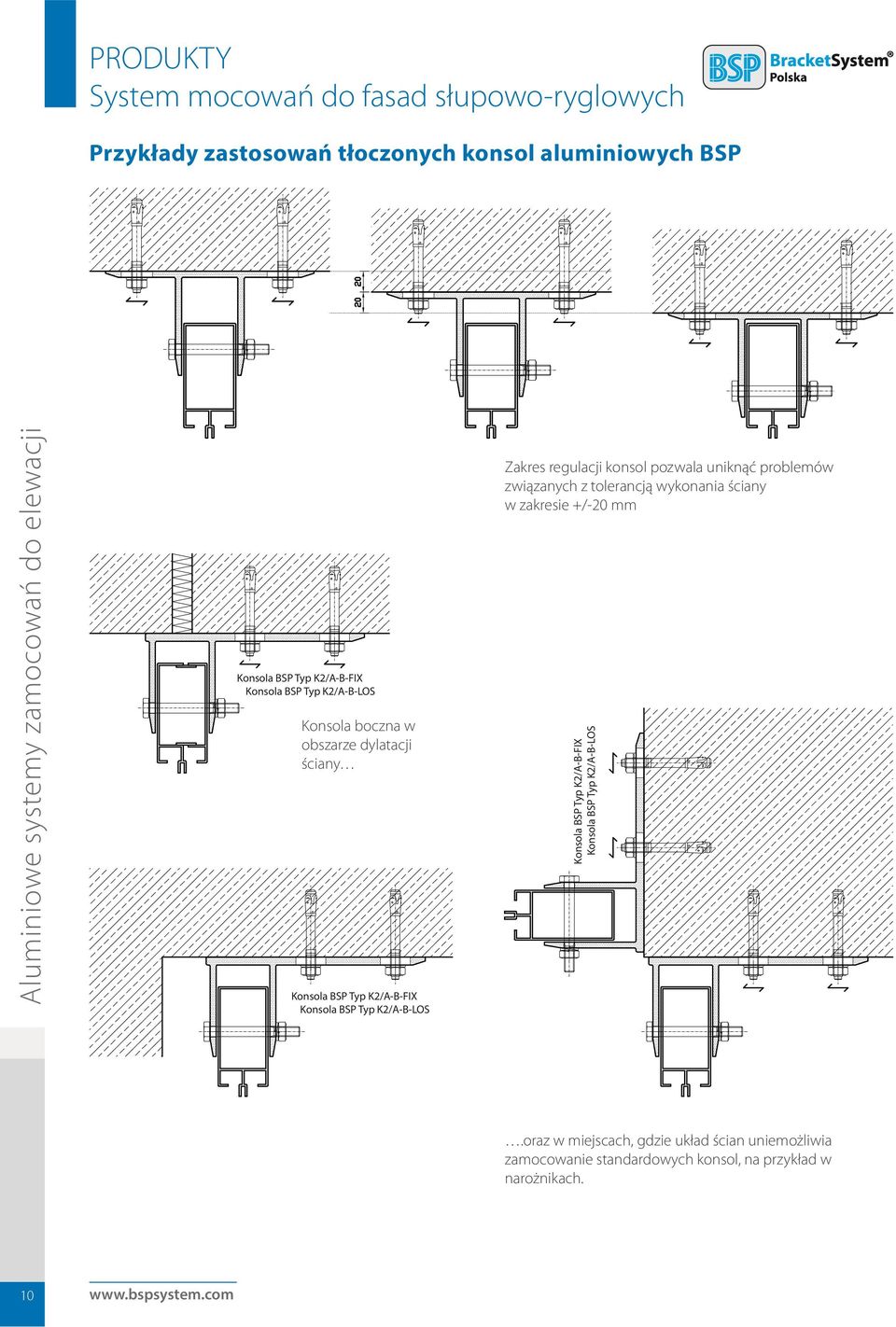

10 System mocowań do fasad słupowo-ryglowych Przykłady zastosowań tłoczonych konsol aluminiowych BSP Konsola BSP Typ K2/A-B-FIX Konsola BSP Typ K2/A-B-LOS Konsola boczna w obszarze dylatacji ściany Konsola BSP Typ K2/A-B-FIX Konsola BSP Typ K2/A-B-LOS Zakres regulacji konsol pozwala uniknąć problemów związanych z tolerancją wykonania ściany w zakresie +/-20 mm Konsola BSP Typ K2/A-B-FIX Konsola BSP Typ K2/A-B-LOS.oraz w miejscach, gdzie układ ścian uniemożliwia zamocowanie standardowych konsol, na przykład w narożnikach. 10

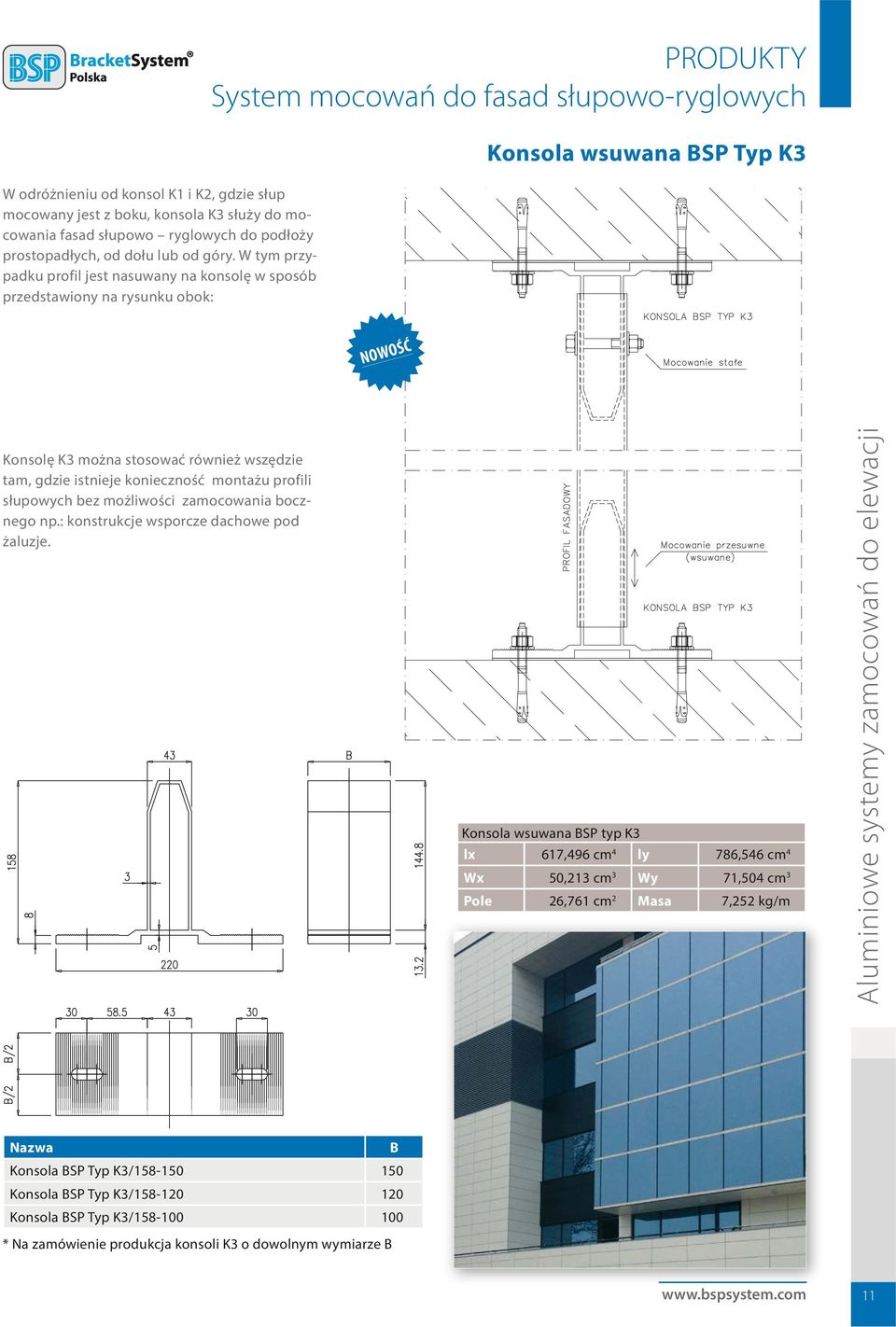

11 W odróżnieniu od konsol K1 i K2, gdzie słup mocowany jest z boku, konsola K3 służy do mocowania fasad słupowo ryglowych do podłoży prostopadłych, od dołu lub od góry. W tym przypadku profil jest nasuwany na konsolę w sposób przedstawiony na rysunku obok: PRODUKTY System mocowań do fasad słupowo-ryglowych Konsola wsuwana BSP Typ K3 NOWOŚĆ Konsolę K3 można stosować również wszędzie tam, gdzie istnieje konieczność montażu profili słupowych bez możliwości zamocowania bocznego np.: konstrukcje wsporcze dachowe pod żaluzje. Konsola wsuwana BSP typ K3 lx 617,496 cm 4 ly 786,546 cm 4 Wx 50,213 cm 3 Wy 71,504 cm 3 Pole 26,761 cm 2 Masa 7,252 kg/m Nazwa B Konsola BSP Typ K3/ Konsola BSP Typ K3/ Konsola BSP Typ K3/ * Na zamówienie produkcja konsoli K3 o dowolnym wymiarze B 11

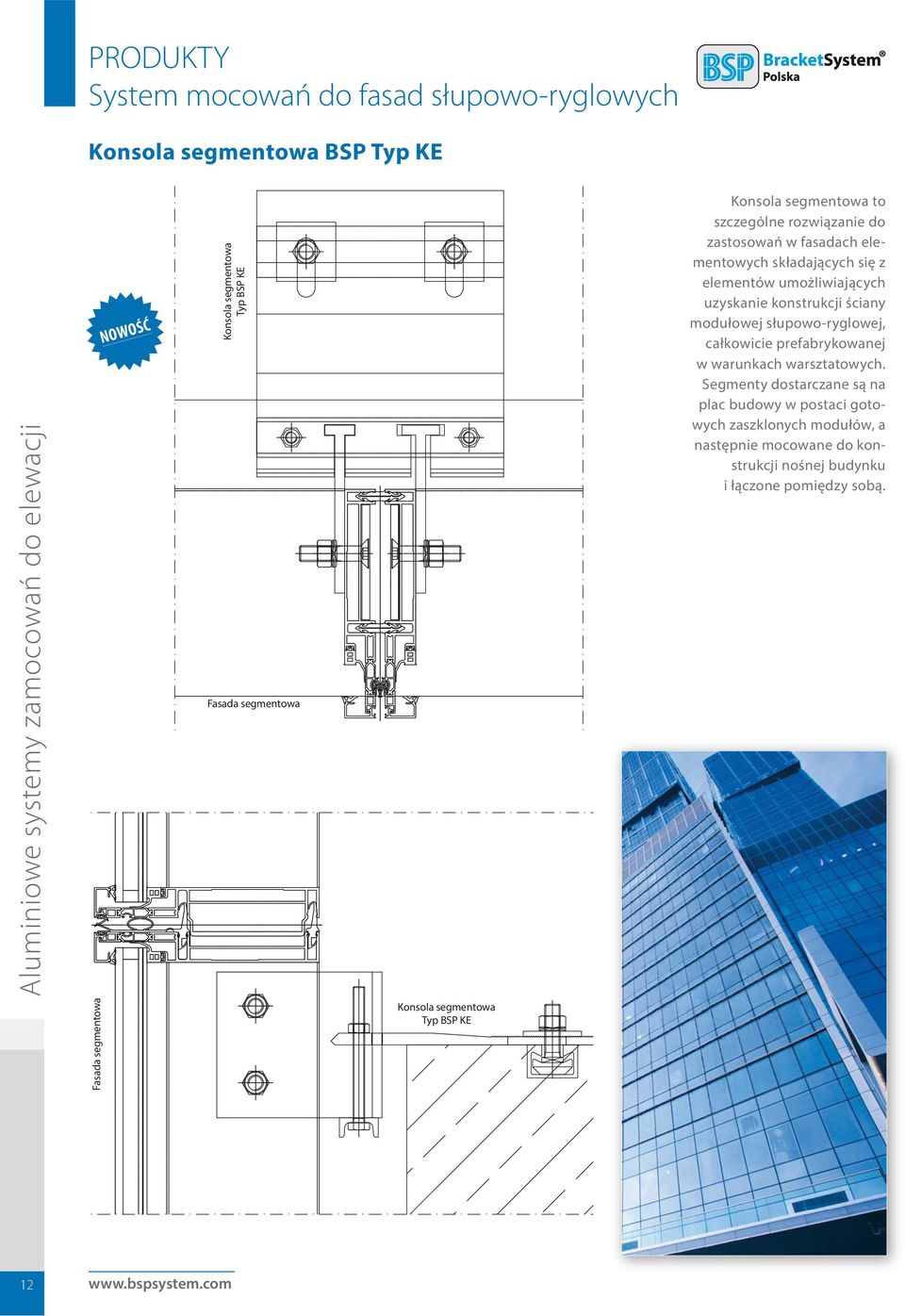

12 System mocowań do fasad słupowo-ryglowych Konsola segmentowa BSP Typ KE NOWOŚĆ Konsola segmentowa Typ BSP KE Fasada segmentowa Konsola segmentowa to szczególne rozwiązanie do zastosowań w fasadach elementowych składających się z elementów umożliwiających uzyskanie konstrukcji ściany modułowej słupowo-ryglowej, całkowicie prefabrykowanej w warunkach warsztatowych. Segmenty dostarczane są na plac budowy w postaci gotowych zaszklonych modułów, a następnie mocowane do konstrukcji nośnej budynku i łączone pomiędzy sobą. Fasada segmentowa Konsola segmentowa Typ BSP KE 12

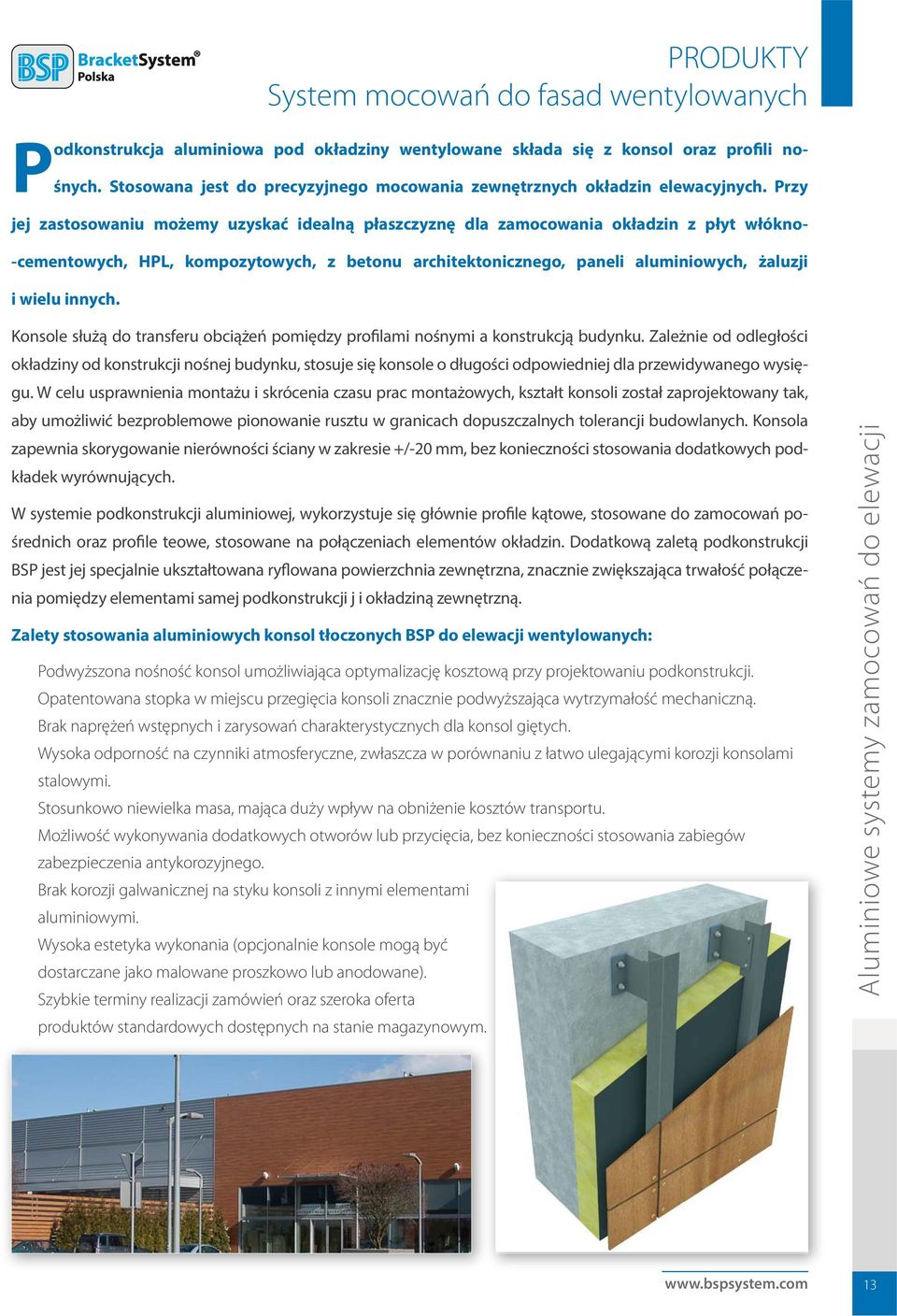

13 System mocowań do fasad wentylowanych Podkonstrukcja aluminiowa pod okładziny wentylowane składa się z konsol oraz profili nośnych. Stosowana jest do precyzyjnego mocowania zewnętrznych okładzin elewacyjnych. Przy jej zastosowaniu możemy uzyskać idealną płaszczyznę dla zamocowania okładzin z płyt włókno- -cementowych, HPL, kompozytowych, z betonu architektonicznego, paneli aluminiowych, żaluzji i wielu innych. Konsole służą do transferu obciążeń pomiędzy profilami nośnymi a konstrukcją budynku. Zależnie od odległości okładziny od konstrukcji nośnej budynku, stosuje się konsole o długości odpowiedniej dla przewidywanego wysięgu. W celu usprawnienia montażu i skrócenia czasu prac montażowych, kształt konsoli został zaprojektowany tak, aby umożliwić bezproblemowe pionowanie rusztu w granicach dopuszczalnych tolerancji budowlanych. Konsola zapewnia skorygowanie nierówności ściany w zakresie +/-20 mm, bez konieczności stosowania dodatkowych podkładek wyrównujących. W systemie podkonstrukcji aluminiowej, wykorzystuje się głównie profile kątowe, stosowane do zamocowań pośrednich oraz profile teowe, stosowane na połączeniach elementów okładzin. Dodatkową zaletą podkonstrukcji BSP jest jej specjalnie ukształtowana ryflowana powierzchnia zewnętrzna, znacznie zwiększająca trwałość połączenia pomiędzy elementami samej podkonstrukcji j i okładziną zewnętrzną. Zalety stosowania aluminiowych konsol tłoczonych BSP do elewacji wentylowanych: Podwyższona nośność konsol umożliwiająca optymalizację kosztową przy projektowaniu podkonstrukcji. Opatentowana stopka w miejscu przegięcia konsoli znacznie podwyższająca wytrzymałość mechaniczną. Brak naprężeń wstępnych i zarysowań charakterystycznych dla konsol giętych. Wysoka odporność na czynniki atmosferyczne, zwłaszcza w porównaniu z łatwo ulegającymi korozji konsolami stalowymi. Stosunkowo niewielka masa, mająca duży wpływ na obniżenie kosztów transportu. Możliwość wykonywania dodatkowych otworów lub przycięcia, bez konieczności stosowania zabiegów zabezpieczenia antykorozyjnego. Brak korozji galwanicznej na styku konsoli z innymi elementami aluminiowymi. Wysoka estetyka wykonania (opcjonalnie konsole mogą być dostarczane jako malowane proszkowo lub anodowane). Szybkie terminy realizacji zamówień oraz szeroka oferta produktów standardowych dostępnych na stanie magazynowym. 13

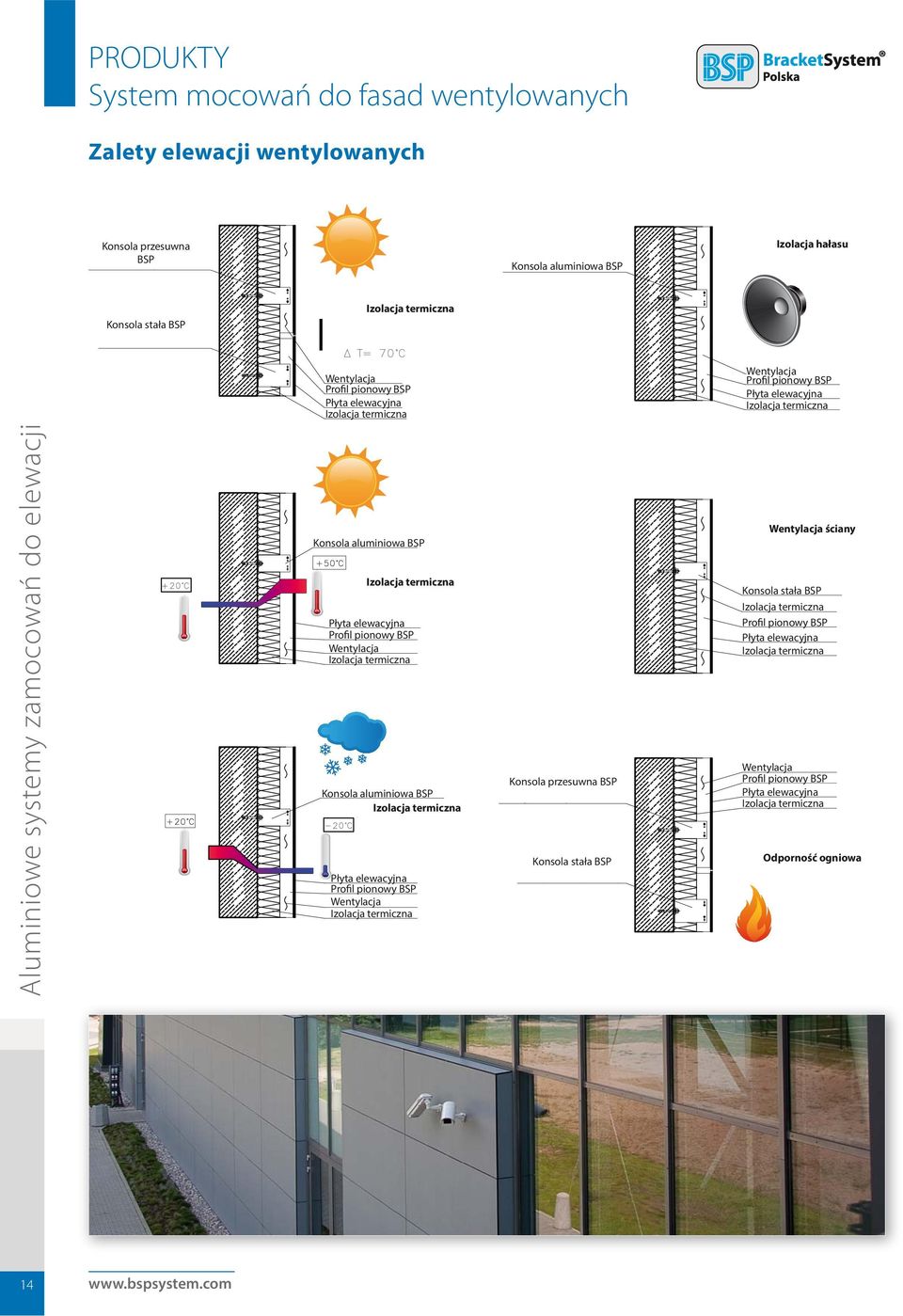

14 System mocowań do fasad wentylowanych Zalety elewacji wentylowanych Konsola przesuwna BSP Konsola aluminiowa BSP Izolacja hałasu Konsola stała BSP Izolacja termiczna Wentylacja Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Wentylacja Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Konsola aluminiowa BSP Izolacja termiczna Płyta elewacyjna Profil pionowy BSP Wentylacja Izolacja termiczna Konsola aluminiowa BSP Izolacja termiczna Płyta elewacyjna Profil pionowy BSP Wentylacja Izolacja termiczna Konsola przesuwna BSP Konsola stała BSP Wentylacja ściany Konsola stała BSP Izolacja termiczna Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Wentylacja Profil pionowy BSP Płyta elewacyjna Izolacja termiczna Odporność ogniowa 14

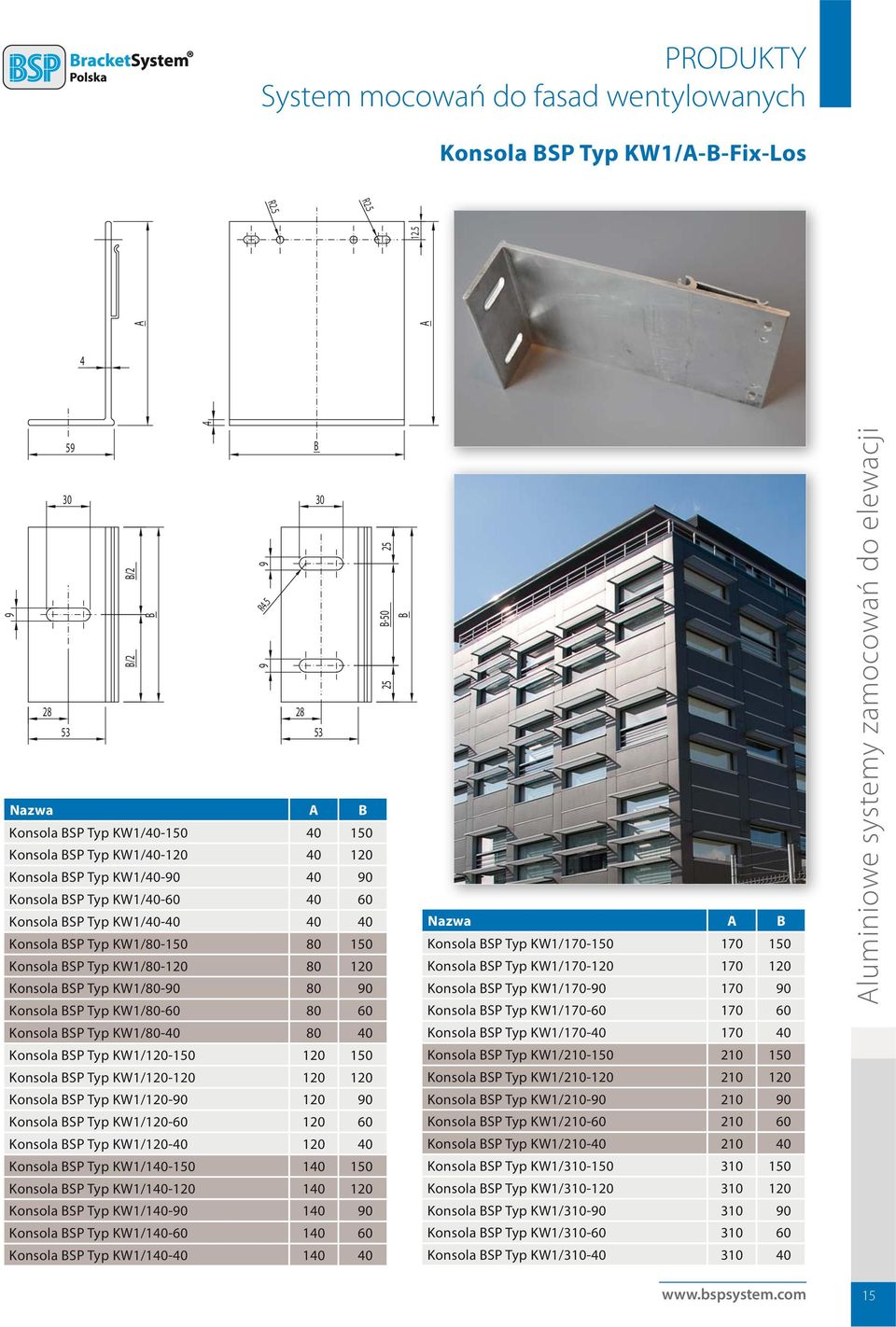

15 System mocowań do fasad wentylowanych Konsola BSP Typ KW1/A-B-Fix-Los R2.5 R2.5 A A B/ B/2 B 9 25 B-50 B Nazwa A B Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ R4.5 B Nazwa A B Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/ Konsola BSP Typ KW1/

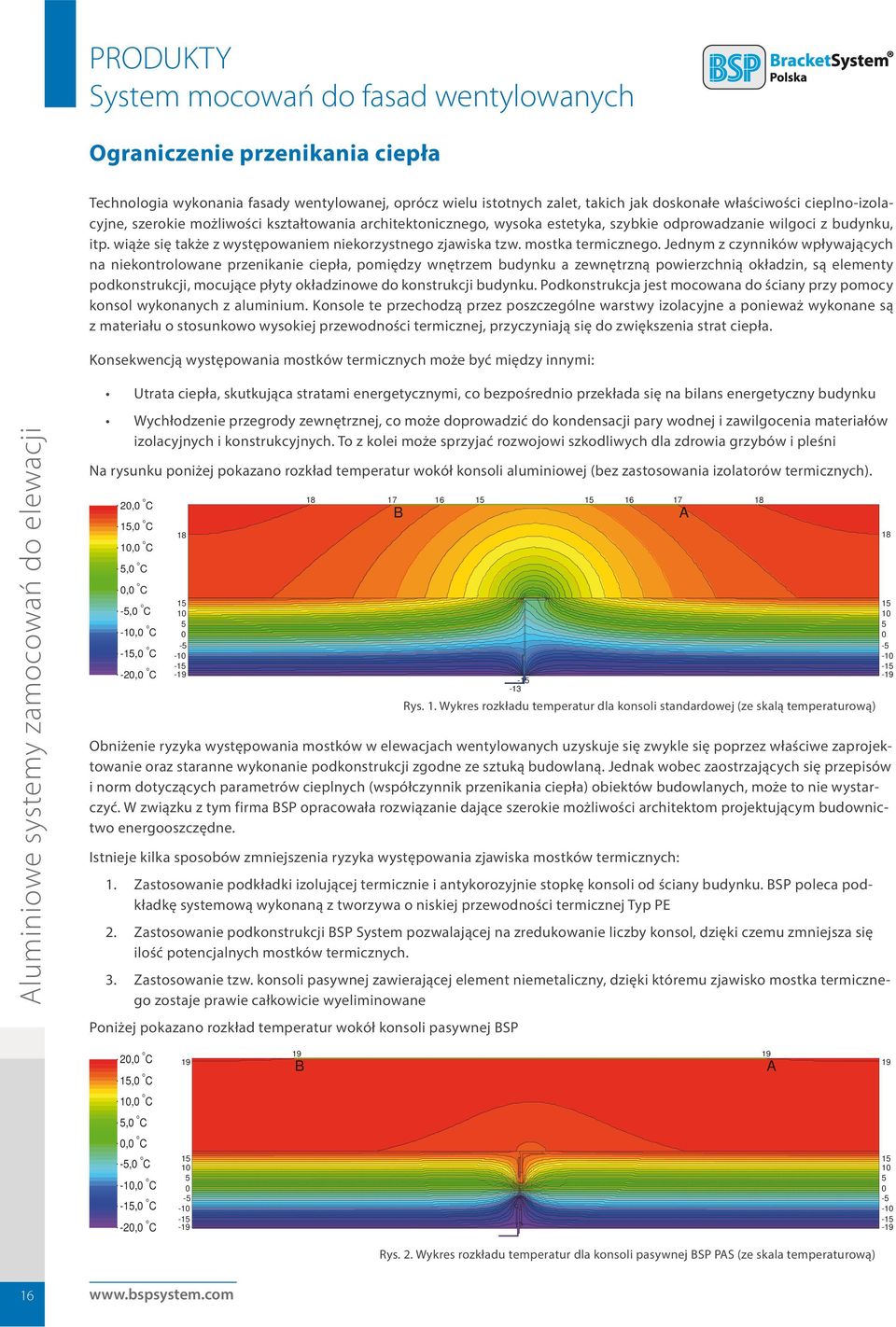

16 System mocowań do fasad wentylowanych Ograniczenie przenikania ciepła Technologia wykonania fasady wentylowanej, oprócz wielu istotnych zalet, takich jak doskonałe właściwości cieplno-izolacyjne, szerokie możliwości kształtowania architektonicznego, wysoka estetyka, szybkie odprowadzanie wilgoci z budynku, itp. wiąże się także z występowaniem niekorzystnego zjawiska tzw. mostka termicznego. Jednym z czynników wpływających na niekontrolowane przenikanie ciepła, pomiędzy wnętrzem budynku a zewnętrzną powierzchnią okładzin, są elementy podkonstrukcji, mocujące płyty okładzinowe do konstrukcji budynku. Podkonstrukcja jest mocowana do ściany przy pomocy konsol wykonanych z aluminium. Konsole te przechodzą przez poszczególne warstwy izolacyjne a ponieważ wykonane są z materiału o stosunkowo wysokiej przewodności termicznej, przyczyniają się do zwiększenia strat ciepła. Konsekwencją występowania mostków termicznych może być między innymi: Utrata ciepła, skutkująca stratami energetycznymi, co bezpośrednio przekłada się na bilans energetyczny budynku Wychłodzenie przegrody zewnętrznej, co może doprowadzić do kondensacji pary wodnej i zawilgocenia materiałów izolacyjnych i konstrukcyjnych. To z kolei może sprzyjać rozwojowi szkodliwych dla zdrowia grzybów i pleśni Na rysunku poniżej pokazano rozkład temperatur wokół konsoli aluminiowej (bez zastosowania izolatorów termicznych). 20,0 o C 15,0 o C 10,0 o C 5,0 o C 0,0 o C -5,0 o C -10,0 o C -15,0 o C -20,0 o C B Rys. 1. Wykres rozkładu temperatur dla konsoli standardowej (ze skalą temperaturową) Obniżenie ryzyka występowania mostków w elewacjach wentylowanych uzyskuje się zwykle się poprzez właściwe zaprojektowanie oraz staranne wykonanie podkonstrukcji zgodne ze sztuką budowlaną. Jednak wobec zaostrzających się przepisów i norm dotyczących parametrów cieplnych (współczynnik przenikania ciepła) obiektów budowlanych, może to nie wystarczyć. W związku z tym firma BSP opracowała rozwiązanie dające szerokie możliwości architektom projektującym budownictwo energooszczędne. Istnieje kilka sposobów zmniejszenia ryzyka występowania zjawiska mostków termicznych: 1. Zastosowanie podkładki izolującej termicznie i antykorozyjnie stopkę konsoli od ściany budynku. BSP poleca podkładkę systemową wykonaną z tworzywa o niskiej przewodności termicznej Typ PE 2. Zastosowanie podkonstrukcji BSP System pozwalającej na zredukowanie liczby konsol, dzięki czemu zmniejsza się ilość potencjalnych mostków termicznych. 3. Zastosowanie tzw. konsoli pasywnej zawierającej element niemetaliczny, dzięki któremu zjawisko mostka termicznego zostaje prawie całkowicie wyeliminowane Poniżej pokazano rozkład temperatur wokół konsoli pasywnej BSP A ,0 o C 15,0 o C 10,0 o C 5,0 o C 0,0 o C -5,0 o C -10,0 o C -15,0 o C -20,0 o C B A 19 Rys. 2. Wykres rozkładu temperatur dla konsoli pasywnej BSP PAS (ze skala temperaturową) 16

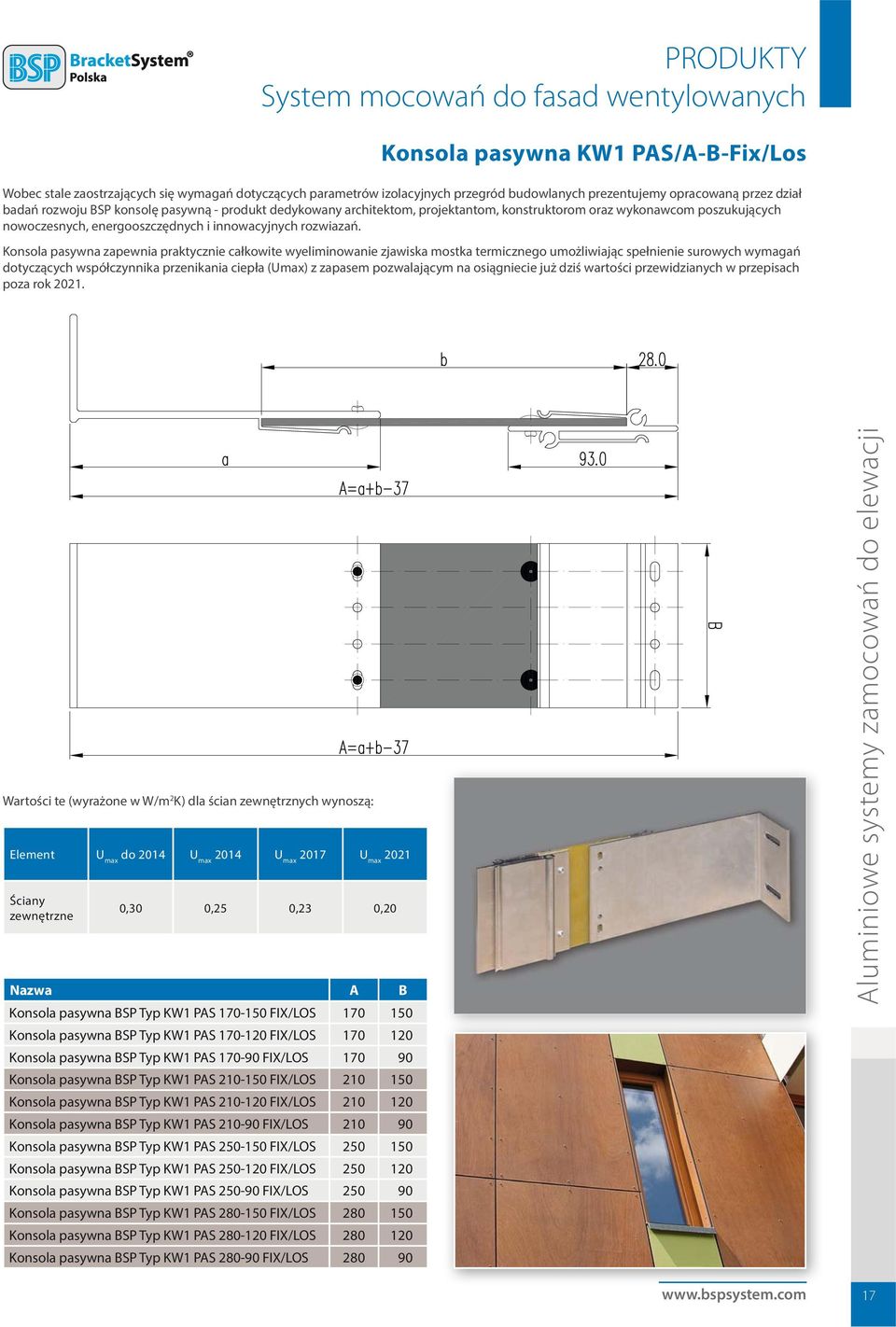

17 System mocowań do fasad wentylowanych Konsola pasywna KW1 PAS/A-B-Fix/Los Wobec stale zaostrzających się wymagań dotyczących parametrów izolacyjnych przegród budowlanych prezentujemy opracowaną przez dział badań rozwoju BSP konsolę pasywną - produkt dedykowany architektom, projektantom, konstruktorom oraz wykonawcom poszukujących nowoczesnych, energooszczędnych i innowacyjnych rozwiazań. Konsola pasywna zapewnia praktycznie całkowite wyeliminowanie zjawiska mostka termicznego umożliwiając spełnienie surowych wymagań dotyczących współczynnika przenikania ciepła (Umax) z zapasem pozwalającym na osiągniecie już dziś wartości przewidzianych w przepisach poza rok Wartości te (wyrażone w W/m 2 K) dla ścian zewnętrznych wynoszą: Element U max do 2014 U max 2014 U max 2017 U max 2021 Ściany zewnętrzne 0,30 0,25 0,23 0,20 Nazwa A B Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS Konsola pasywna BSP Typ KW1 PAS FIX/LOS

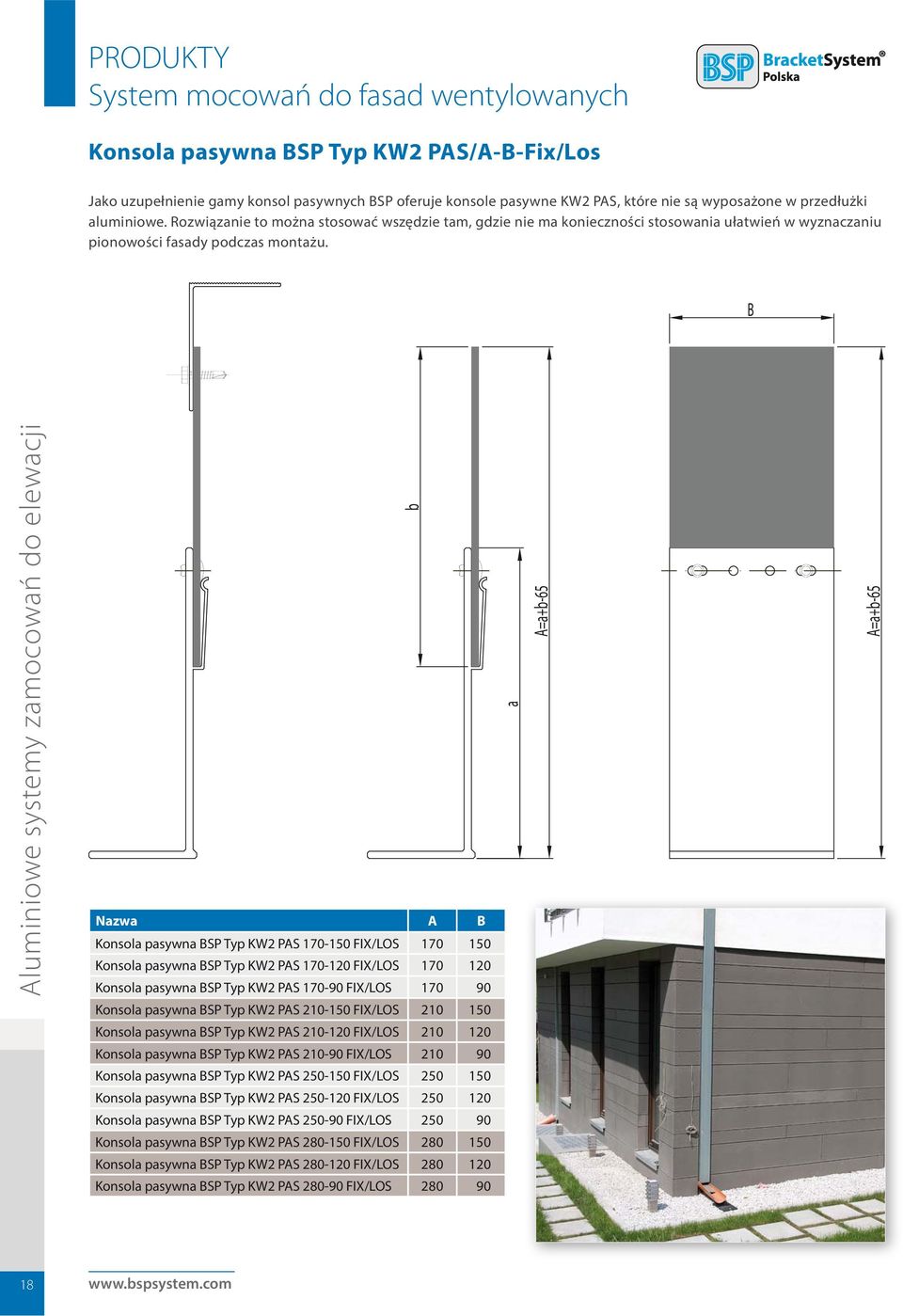

18 System mocowań do fasad wentylowanych Konsola pasywna BSP Typ KW2 PAS/A-B-Fix/Los Jako uzupełnienie gamy konsol pasywnych BSP oferuje konsole pasywne KW2 PAS, które nie są wyposażone w przedłużki aluminiowe. Rozwiązanie to można stosować wszędzie tam, gdzie nie ma konieczności stosowania ułatwień w wyznaczaniu pionowości fasady podczas montażu. B b a A=a+b-65 Nazwa A B Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS Konsola pasywna BSP Typ KW2 PAS FIX/LOS A=a+b-65 18

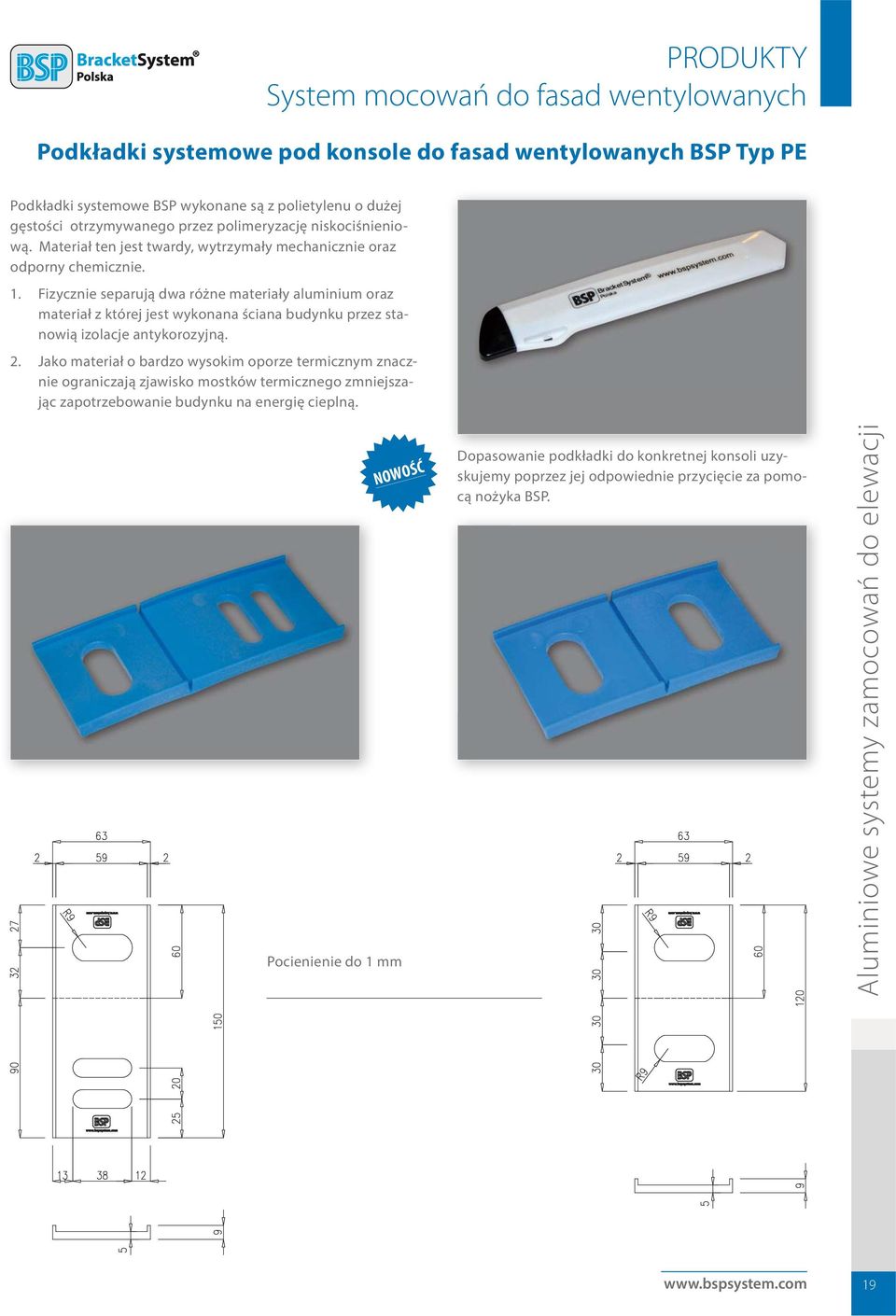

19 System mocowań do fasad wentylowanych Podkładki systemowe pod konsole do fasad wentylowanych BSP Typ PE Podkładki systemowe BSP wykonane są z polietylenu o dużej gęstości otrzymywanego przez polimeryzację niskociśnieniową. Materiał ten jest twardy, wytrzymały mechanicznie oraz odporny chemicznie. 1. Fizycznie separują dwa różne materiały aluminium oraz materiał z której jest wykonana ściana budynku przez stanowią izolacje antykorozyjną. 2. Jako materiał o bardzo wysokim oporze termicznym znacznie ograniczają zjawisko mostków termicznego zmniejszając zapotrzebowanie budynku na energię cieplną. NOWOŚĆ Pocienienie do 1 mm Dopasowanie podkładki do konkretnej konsoli uzyskujemy poprzez jej odpowiednie przycięcie za pomocą nożyka BSP. 19

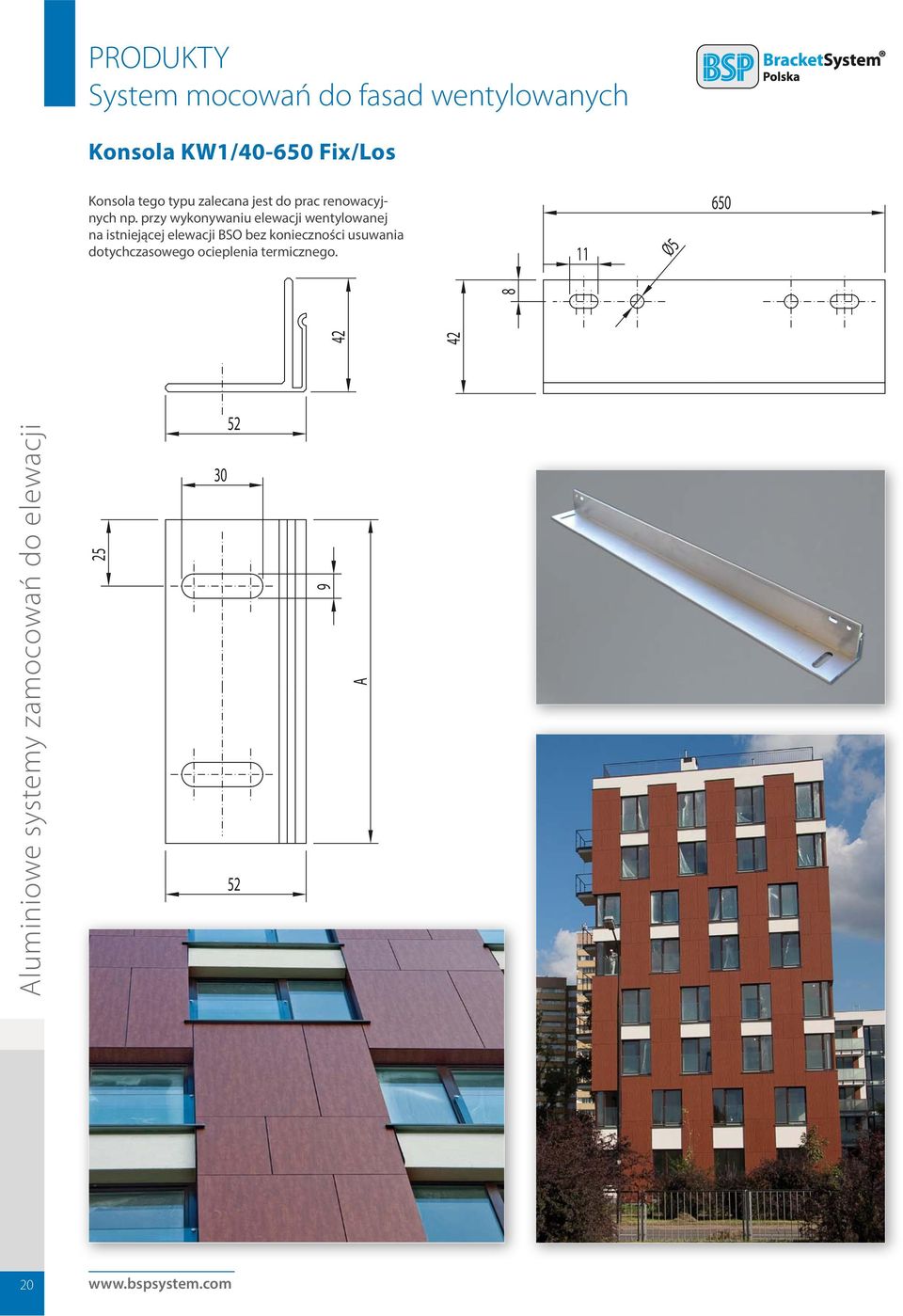

20 System mocowań do fasad wentylowanych Konsola KW1/ Fix/Los Konsola tego typu zalecana jest do prac renowacyjnych np. przy wykonywaniu elewacji wentylowanej na istniejącej elewacji BSO bez konieczności usuwania dotychczasowego ocieplenia termicznego. 11 Ø A 20

21 System mocowań do fasad wentylowanych Dzięki dogłębnym badaniom i analizom firma BSP opracowała nowe ekonomiczne rozwiązania systemowe aluminiowej podkonstrukcji tłoczonej do montażu elewacyjnych płyt okładzinowych. Gama ECO BRACKET składa się z konsoli o wysięgu 170 mm, w 5 wersjach wymiarowych stopki oraz z tłoczonych profili nośnych. Konsole mają zmienną grubość ścianek, co zapewnia maksymalną nośność przy zoptymalizowanym zużyciu materiału. UWAGA: Firma BSP zaleca stosowanie konsol ECOBRACKET do 12 m wysokości budynku. Konsola ECO BRACKET Typ KW1 EB/170-A-Fix/Los NOWOŚĆ Nazwa A B Konsola Eco Bracket Typ KW1 EB/ FIX/LOS Konsola Eco Bracket Typ KW1 EB/ FIX/LOS Konsola Eco Bracket Typ KW1 EB/ FIX/LOS Konsola Eco Bracket Typ KW1 EB/ FIX/LOS Konsola Eco Bracket Typ KW1 EB/ FIX/LOS

22 System mocowań do fasad wentylowanych Zakres stosowania podkonstrukcji aluminiowej BSP Zastosowanie przedłużki BSP TYP KWP1/A-B Wysunięcie podkonstrukcji od 42 mm do 470 mm. 22

23 System mocowań do fasad wentylowanych Przedłużka BSP Typ KWP1/A-B 135 3,0 A Nazwa A Przedłużka BSP Typ KWP1/ Przedłużka BSP Typ KWP1/ Przedłużka BSP Typ KWP1/ Przedłużka BSP Typ KWP1/

24 System mocowań do fasad wentylowanych Stopka BSP Typ KWW1/A-B Nazwa Stopka BSP Typ KWW1/ Stopka BSP Typ KWW1/ Stopka BSP Typ KWW1/ Stopka BSP Typ KWW1/ Wspornik BSP Typ KWP2/A-B Nazwa A Wspornik BSP Typ KWP2/ Wspornik BSP Typ KWP2/ Wspornik BSP Typ KWP2/ Wspornik BSP Typ KWP2/ Konsola ze wspornikiem Stosowana do większych obciążeń i wysięgów oraz jako konsola pozioma A Wspornik BSP Typ KWP2/193-A KW1/210-A Stopka BSP Typ KWW1/65-A 24

25 System mocowań do fasad wentylowanych Profil BSP Typ KWR1 Nazwa Profil BSP Typ KWR1 sztanga 3100 mm Profil BSP Typ KWR1 sztanga 2700 mm lx 15,467 cm 4 ly 26,316 cm 4 Wx 2,776 cm 3 Wy 4,386 cm 3 Pole 3,582 cm 2 Masa 0,971 kg/m Profil BSP Typ KWR2 Nazwa Profil BSP Typ KWR2 sztanga 3100 mm Profil BSP Typ KWR2 sztanga 2700 mm lx 11,877 cm 4 ly 5,038 cm 4 Wx 2,467 cm 3 Wy 1,279 cm 3 Pole 2,278 cm 2 Masa 0,617 kg/m 25

26 System mocowań do fasad wentylowanych Profil BSP Typ KWR3 Nazwa Profil BSP Typ KWR3 sztanga 3000 mm Profil BSP Typ KWR Nazwa Profil BSP Typ KWR4 sztanga 3000 mm 50 Blacha perforowana BSP Typ KWS1 lx 5,864 cm 4 ly 16,546 cm 4 Wx 1,432 cm 3 Wy 3,309 cm 3 Pole cm 2 Masa 0,803 kg/m lx 4,908 cm 4 ly 4,908 cm 4 Wx 1,335 cm 3 Wy 1,335 cm 3 Pole 1,960 cm 2 Masa 0,531 kg/m ø8 12 Blacha perforowana przeznaczona jest do zamykania szczelin powietrznych w elewacjach wentylowanych jako przeszkoda przed dostawaniem się tam np. gryzoni 12 26

27 System mocowań do fasad wentylowanych Profil glifowy BSP Typ KWRG Profil glifowy KWRG został opracowany w celu usztywnienia płyt glifowych na styku okładziny elewacyjnej z ościeżem okna. Dodatkowo profil KWRG można stosować w miejscach, gdzie punkt mocowania okładziny zlokalizowany jest w dalszej odległości od dostępnego punktu zakotwienia podkonstrukcji, jak na przykładowych rysunkach.. Profil glifowy BSP typ KWRG lx 17,266 cm 4 ly 131,371 cm 4 Wx 2,931 cm 3 Wy 12,692 cm 3 Pole 4,819 cm 2 Masa 1,306 kg/m 27

28 System mocowań do fasad wentylowanych Opracowując system ECO BRACKET zastosowano rozwiązania sprawdzone przy projektowaniu podkonstrukcji BSP, m. in. ryflowaną powierzchnię profili ułatwiającą odprowadzanie wody i wilgoci atmosferycznej z przestrzeni pomiędzy płytą okładzinową a rusztem. Wprowadzono również niesymetryczny profil T - unikalne rozwiązanie ułatwiające montaż płyt. Profile nośne wykonane z tłoczonego aluminium mają zoptymalizowane grubości ścianki i mogą być stosowane wszędzie tam, gdzie od aluminiowej konstrukcji wsporczej nie wymaga się przenoszenia znacznych obciążeń. UWAGA: Firma BSP zaleca stosowanie profili ECOBRACKET do 25 m wysokości budynku. Profil ECO BRACKET Typ KWR Nazwa Profil T1 ECO BRACKET Typ KWR9 sztanga lx 8,421 cm 4 ly 13,179 cm 4 Wx 1,773 cm 3 Wy 2,636 cm 3 Pole 2,627 cm 2 Masa 0,712 kg/m 28

29 System mocowań do fasad wentylowanych Profil ECO BRACKET Typ KWR Nazwa Profil L1 ECO BRACKET Typ KWR7 sztanga Nazwa Profil L2 ECO BRACKET Typ KWR10 sztanga lx 2,092 cm 4 ly 2,027 cm 4 Wx 0,724 cm 3 Wy 0,679 cm 3 Pole 1,304 cm 2 Masa 0,353 kg/m Profil ECO BRACKET Typ KWR10 lx 6,354 cm 4 ly 2,266 cm 4 Wx 1,561 cm 3 Wy 0,712 cm 3 Pole 1,654 cm 2 Masa 0,448 kg/m Profil ECO BRACKET Typ KWR Nazwa Profil L3 ECO BRACKET Typ KWR11 sztanga 3100 lx 5,767 cm 4 ly 1,003 cm 4 Wx 1,488 cm 3 Wy 0,407 cm 3 Pole 1,497 cm 2 Masa 0,406 kg/m 29

30 System mocowań do fasad wentylowanych Przykłady zastosowań konsol i profili w układzie pionowym Konsole standard BSP System Profile standard BSP System gr. 2 mm powyżej 25 m Konsole standard BSP System Profile standard BSP System gr. 2 mm Profile Eco Bracket grubość poniżej 2 mm 12 m Konsole standard BSP System Profile standard BSP System gr. 2 mm Konsole Eco Bracket Profile Eco Bracket grubość poniżej 2 mm Firma BSP dopuszcza stosowanie elementów podkonstrukcji Eco Bracket na większych wysokościach po uprzednim wykonaniu i zatwierdzeniu wymaganych obliczeń statycznych. 30

31 System mocowań do okładzin wewnętrznych Konsola BSP Typ KW1/40-A-Fix/Los A Nazwa A Konsolę KW1/40-A-Fix/Los z profilem KWR5 stosuje się do mocowania płyt wewnętrznych, w miejscach, gdzie nie jest wymagana dodatkowa ochrona termoizolacyjna. Konsola z profilem daje możliwość regulacji płaszczyzny okładziny w zakresie mm. Przy takim rozwiązaniu, płyty mogą być mocowane za pomocą nitów lub kleju montażowego. Konsola BSP Typ KW1/40-120/Fix/Los 120 Konsola BSP Typ KW1/40-90/Fix/Los 90 Konsola BSP Typ KW1/40-60/Fix/Los A Profil BSP Typ KWR5 lx 2,305 cm 4 ly 6,454 cm 4 Wx 0,785 cm 3 Wy 1,607 cm 3 Pole 1,794 cm 2 Masa 0,486 kg/m Profil BSP Typ KWR Nazwa Profil BSP Typ KWR8 sztanga 3100 lx 2,325 cm 4 ly 10,879 cm 4 Wx 0,741 cm 3 Wy 2,236 cm 3 Pole 2,164 cm 2 Masa 0,587 kg/m 31

32 System mocowania zaczepowego S ystem mocowania zaczepowego BSP umożliwia precyzyjny montaż okładzin z płyt HPL, włókno- -cementowych oraz innych rodzajów płyt okładzinowych stosowanych zarówno wewnątrz pomieszczeń, jak i na elewacjach wentylowanych zewnętrznych. System zaczepowy umożliwia regulację w płaszczyźnie pionowej w zakresie do 10 mm. Do regulacji pionowej służy śruba regulacyjna z nakrętką osadzoną w specjalnie zaprojektowanym kanale prowadzącym. Ułatwieniem dla montażysty są znaczniki, służące do wstępnego owiercania profilu. Dodatkową zaletą systemu wieszakowego BSP jest możliwość bezproblemowego demontażu płyt i ponownego ich zamocowania, bez ryzyka uszkodzenia płyt i podkonstrukcji. System stosuje się w następujących konfiguracjach: Gdy nie występuje konieczność wyrównywania nierówności ścian oraz stosowania izolacji, profil nośny KWRW jest mocowany bezpośrednio do ściany. Natomiast element zaczepowy mocuje się bezpośrednio do tylnej ścianki płyty okładzinowej (mocowanie za pomocą kleju lub tulejek rozprężnych). - Rys. 1 Jeżeli ściana wymaga docieplenia warstwą termoizolacyjną, wówczas stosuje się dodatkowe pionowe profile nośne, mocowane do ściany za pomocą konsol KW1. Profile te służą do mocowania poziomych profili nośnych KWRW, na których są następnie zawieszane płyty okładzinowe. - Rys. 2 Profil BSP Typ KWRW Rys. 1 Montaż na klej Montaż na tulejki rozprężne Montaż na klej Montaż na tulejki rozprężne Rys. 2 Profil BSP Typ KWR1/KWR2 Konsola BSP Typ KW1/A-B 32

33 1.8 PRODUKTY System mocowania zaczepowego System zaczepowy BSP Typ KWRY do aluminiowych płyt kompozytowych oraz paneli z blach System składa się z dwóch wersji wymiarowych profili typu Y: KWRY50 oraz KWRY80 oraz z dopasowanego do nich specjalnego zaczepu z uszczelką służącego do zawieszania paneli z płyt kompozytowych lub z blachy uformowanych w kasety. Profil BSP Typ KWRY Profil BSP Typ KWRY50 lx 4,3421 cm 4 ly 18,992 cm 4 Wx 1,195 cm 3 Wy 3,837 cm 3 Pole 3,024 cm 2 Masa 0,819 kg/m Profil BSP Typ KWRY80 lx 16,848 cm 4 ly 18,324 cm 4 Wx 2,886 cm 3 Wy 3,702 cm 3 Pole 3,423 cm 2 Masa 0,928 kg/m 2 Profil BSP Typ KWRY80 Element zaczepowy KWZ 31,1 18,5 12,6 1,6 22, ,

34 System mocowania zaczepowego S ystem zaczepowy KWH stosuje się do niewidocznego mocowania zewnętrznych płyt elewacyjnych za pomocą tulejek tyłowkrętnych. System ten cechuje duża nośność, co pozwala na mocowanie ciężkich paneli elewacyjnych np. kamiennych lub z betonu architektonicznego. Profil zaczepowy BSP Typ KWH Konsola BSP Typ KW1 Profil BSP Typ KWRY Zaczep BSP Typ KWZ Zaczep BSP Typ KWH Profil BSP Typ KWRY Konsola BSP Typ KW1 Zaczep BSP Typ KWH Zaczep BSP Typ KWH 34

35 System stropowy BSP FtF System BSP FtF (inaczej kondygnacyjny lub tzw. Floor to Floor) został zaprojektowany w celu zminimalizowania ilości zamocowań punktowych pomiędzy elewacją a ścianą budynku. Istotą systemu BSP FtF jest zwiększona rozpiętość montażu konsol, przeważnie w układzie kondygnacyjnym. Konsole są mocowane do elementów konstrukcyjnych budynku, najczęściej do czoła płyty stropowej. Wysokie parametry wytrzymałościowe konsol K1 oraz K2 spełniają podwyższone wymagania, dotyczące nośności i sztywności elementów wsporczych, aby mogły one przenieść znaczne naprężenia, wynikające z rozmieszczenia punktów mocowań jedynie na poziomie poszczególnych stropów kondygnacyjnych. W systemie stropowym BSP FtF, pionowe profile nośne KWR6 zostały odpowiednio wzmocnione konstrukcyjnie, aby mogły bezpiecznie przenosić zwiększone obciążenia wiatrem, a strzałka ugięcia profilu nie przekroczyła wartości krytycznej. Niewątpliwym atutem profili nośnych KWR6 jest ich specjalnie ukształtowana ryflowana powierzchnia zewnętrzna, znacznie zwiększająca trwałość połączenia na styku z okładziną zewnętrzną Zalety systemu BSP FtF: Zredukowanie ilości konsol mocujących pozwala na znaczne ograniczenie występowania zjawiska punktowego przemarzania, czyli tzw. mostka cieplnego. Ograniczenie ilości konsol pozwala na skrócenie czasu montażu podkonstrukcji. Mocowanie konsol do elementów nośnych budynku, przeważnie żelbetowych, ułatwia montaż i umożliwia stosowanie standardowych kotew rozprężnych zamiast kosztownego mocowania przy użyciu chemicznych ładunków kotwiących Profil BSP Typ KWR lx 89,044 cm 4 ly 51,629 cm 4 Wx 17,048 cm 3 Wy 8,605 cm 3 Pole 7,952 cm 2 Masa 2,30 kg/m 35

36 System stropowy BSP FtF Przekroje i modele Rys. 3 - Model 3D Rozpiętość kondygnacyjna Rozpiętość kondygnacyjna Rys. 4 - Przekrój przez piętra Rys. 5 - Przekrój poziomy rozwiązania detalu narożnika wewnętrznego i zewnętrznego 36

37 Dodatkowe elementy podkonstrukcji Konsola BSP Typ KWD/A-B Do podkonstrukcji drewnianej B Nazwa A B Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ Konsola BSP Typ KWD/ System składa się z profilu nośnego KWRK oraz akcesoriów do montażu płyt z kamienia lub innych okładzin fasadowych o nietypowych grubościach. Szczegóły dotyczące akcesoriów dodatkowych, przeznaczonych do mocowania tych okładzin (wieszaków, zaczepów itp.) dostępne są na stronie Profil BSP Typ KWRK Profil specjalny do montażu okładzin nietypowych NA ZAMÓWIENIE 37

38 Dodatkowe elementy podkonstrukcji Profil BSP Typ RW2 Profile Omega Profile RW2 montowane bezpośrednio do ściany nie dają możliwości regulacji dlatego tego typu profile znajdują zastosowanie wszędzie tam, gdzie odchyłki wykonania ściany są na tyle nieistotne, że nie zachodzi konieczność stosowania podkonstrukcji regulowanej. 40 Nazwa A B C Gr. L 1,8 15 Profil omega BSP Typ RW2A ,8 25 Profil omega BSP Typ RW2B ,0 RW2A RW2B RW2C 2 2 2, Profil omega BSP Typ RW2C ,5 / 2,0 Profil omega BSP Typ RW2D ,0 Na zamówienie Profil omega BSP Typ RW2E ,0 RW2E NA ZAMÓWIE- NIE NA ZAMÓWIE- NIE RW2D

39 System podkonstrukcji BSP typ KCS System podkonstrukcji do okładzin ceramicznych i kamiennych System podkonstrukcji BSP KCS został opracowany z myślą o elewacjach wentylowanych z płyt ceramicznych, kamiennych oraz szklanych. System ten umożliwia mocowanie płyt o różnych grubościach dzięki uszczelce regulacyjnej. Specjalnie opracowana prowadnica w profilach pionowych natomiast ułatwia mocowanie zaczepów oraz zapewnia ich prostoliniowość. NOWOŚĆ Nr Nazwa 1 Systemowy profil T BSP Typ KCT 2 Systemowy profil L BSP Typ KCL 3 Zaczep skrajny do systemu do ceramiki i kamienia BSP Typ KC1 4 Zaczep pośredni do systemu do ceramiki i kamienia BSP Typ KC2 PROFIL BSP TYP KCT PROFIL BSP TYP KCT 39

40 System podkonstrukcji BSP typ KCS System podkonstrukcji do szkła NOWOŚĆ Nr Nazwa 1 Systemowy profil T BSP Typ KCT 2 Systemowy profil L BSP Typ KCL 3 Zaczep skrajny do systemu szkła BSP Typ KC3 4 Zaczep pośredni do systemu szkła BSP Typ KC4 PROFIL BSP TYP KCT 40

41 System BSP Solar do mocowania fasady solarnej S ystem mocowań BSP Solar dedykowany jest do mocowania ogniw fotowoltaicznych lub kolektorów słonecznych na ścianach budynków, jako zewnętrzna fasada wentylowana. System pozwala na montaż samodzielnych elementów solarnych, jak też na ich harmonijne wkomponowanie w elewację wentylowaną, pomiędzy standardowymi płytami okładzinowymi. System umożliwia pewne zamocowanie wszelkiego typu paneli solarnych dostępnych na rynku, przeznaczonych do pracy w pozycji wertykalnej. Zalety montażu ściennego ogniw w porównaniu z montażem dachowym: Wyższe pokrycie solarne, czyli procentowa ilość energii, jaką dostarczają kolektory słoneczne w stosunku do zapotrzebowania na energię, zależnie od nasłonecznienia, ilości kolektorów oraz wielkości zasobnika. Zapewnienie odpowiedniego stałego chłodzenia ogniw poprzez wykorzystanie efektu kominowego, czyli grawitacyjnego przepływu powietrza w szczelinie wentylacyjnej pomiędzy panelem solarnym a ścianą budynku. Lepszy dostęp do paneli w celu usunięcia zanieczyszczeń powodujących spadek sprawności. Brak ryzyka zalegania śniegu i pełna sprawność w okresie zimowym. Mniejsza odległość pomiędzy kolektorem a zasobnikiem, umieszczonym zwykle w kotłowni na parterze. Szczegóły systemu na stronie W3 - węzeł stabilizujący W3 - węzeł stabilizujący W2 - węzeł nośny 41

42 Profile dekoracyjne Profil BSP Typ KWN1 Profil narożny zewnętrzny Wszędzie tam, gdzie wymagana jest wysoka estetyka wykończenia narożników na styku okładzin ściennych, stosuje się profile dekoracyjne maskujące szczeliny dylatacyjne Profil BSP Typ KWN2 Profil narożny wewnętrzny Profil BSP Typ KWF1 Profil fugowy o Profil fugowy stosuje się do zamaskowania przerw dylatacyjnych w przestrzeniach ogólnodostępnych miejsc publicznych, jako zabezpieczenie przed aktami wandalizmu (np. wrzucanie niedopałków). Profil BSP Typ KWF2 Profil BSP Typ KWF3 Profil zamykający Profil fugowy NA ZAMÓWIE- NIE NA ZAMÓWIE- NIE

43 PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Przykłady zastosowań podkonstrukcji aluminiowej BSP Zakres regulacji konsol pozwala na uniknięcie ewentualnych problemów związanych z tolerancją wykonania ściany (w zakresie +/- 20 mm). Przykłady zastosowań konsol poziomych BSP Zastosowanie podkonstrukcji w układzie horyzontalnym pozwala na optymalizacje kosztowo - materiałową wykonania elewacji w układzie wąskich płyt poziomych. 43

44 PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Przykładowe rozwiązania detali 44

45 PRZYKŁADY I OBLICZENIA System mocowań do fasad wentylowanych Przykładowe rozmieszczenie podkonstrukcji BSP Przykłady obliczeń obciążeń podkonstrukcji 45

46 USŁUGI DODATKOWE Wsparcie projektowe i wykonawcze Usługi projektowe W zależności od zleceniodawcy proponujemy następujące usługi: Dla Architektów Wykonanie kompleksowego projektu wykonawczego elewacji wentylowanej Opracowanie detali mocowania okładziny elewacyjnej w oparciu o konkretny system Opracowanie niestandardowych rozwiązań projektowych Analiza założeń projektowych pod względem technicznym i wytrzymałościowym Obliczenia statyczne podkonstrukcji i elementów wsporczych Doradztwo przy doborze materiałów budowlanych - minimalizacja kosztów Pośrednictwo w kontaktach z producentami materiałów budowlanych Optymalizacja rozkroju płyt - minimalizacja odpadu płyt i podkonstrukcji Usługa kompleksowa Dla Generalnych Wykonawców Wykonanie kompleksowego projektu wykonawczego i warsztatowego elewacji wentylowanej Uzgodnienia projektowe z architektem Opracowanie alternatywnych rozwiązań projektowych Pomoc w rozwiązywaniu problemów techniczno-projektowych Obliczenia statyczne podkonstrukcji i elementów wsporczych Optymalizacja cięcia płyt i profili podkonstrukcji Zestawienie materiałów wraz z wykonaniem kosztorysu Doradztwo przy doborze materiałów budowlanych minimalizacja kosztów Pośrednictwo w kontaktach z producentami materiałów budowlanych Doradztwo przy wyborze firm wykonawczych Nadzór na budowie Usługa kompleksowa Dla Firm Wykonawczych Wykonanie kompleksowego projektu warsztatowego elewacji wentylowanej Wykonanie niezbędnych detali montażowych Obliczenia statyczne podkonstrukcji i elementów wsporczych Optymalizacja cięcia płyt i profili podkonstrukcji Przygotowanie specyfikacji materiałowej Doradztwo przy doborze materiałów budowlanych - minimalizacja kosztów Pośrednictwo w kontaktach z producentami materiałów budowlanych Pomoc w rozwiązywaniu problemów techniczno-projektowych Uzgodnienia projektowe z generalnym wykonawcą i architektem Wsparcie merytoryczne ekip montażowych Nadzór na budowie Usługa kompleksowa Dla Producentów Opracowanie detali systemowych Wsparcie techniczne w prowadzeniu działalności handlowej Usługa kompleksowa Pozostałe usługi: Malowanie w/g dowolnego koloru z palety RAL Anodowanie Niestandardowa obróbka mechaniczna Walizka z produktami BSP 46

47 REFERENCJE Niektóre zrealizowane obiekty Park Handlowy IKEA Targówek - Warszawa - obiekt powyżej 1000 m 2, Generalny Wykonawca firma Karmar S. A. RTV Euro AGD - Warszawa, Generalny Wykonawca firma Karmar S. A. Zespół budynków usługowo - mieszkalnych przy ulicy Zabłocińskiej w Warszawie, Generalny Wykonawca firma Tynkbud-1 Sp. z o. o. Zespół budynków usługowo - mieszkalnych przy ulicy Wańkowicza w Warszawie, Generalny Wykonawca firma Tynkbud-1 Sp. z o. o. Budowa Amfiteatru Miejskiego im. Louisa Armstronga w Iławie, Generalny Wykonawca firma Iławskie Przedsiębiorstwo Budowlane IPB Sp. z o. o. Ocynkownia Zink Power Wielkopolska w Krągoli k/konina - obiekt powyżej 1000 m 2, Generalny Wykonawca firma Tulcon S. A. Przedszkole modułowe w Warszawie przy ulicy Św. Hieronima, Generalny Wykonawca firma Prefabryka Sp. z o. o. Przedszkole modułowe w Warszawie przy ulicy Turmonckiej, Generalny Wykonawca firma Prefabryka Sp. z o. o. Osiedle mieszkaniowe przy ulicy Jesiennych Liści w Warszawie, Generalny Wykonawca firma Alisma Construction S. A. Hala sportowa w Legionowie, Generalny Wykonawca firma Mostostal Warszawa S. A. Budynek biurowy Oxygen przy ulicy Malczewskiego w Szczecinie, Generalny Wykonawca firma Eiffage Budownictwo Mitex S. A. Osiedle mieszkaniowe przy ulicy Międzyborskiej w Warszawie, Generalny Wykonawca firma Tynkbud-1 Sp. z o. o. Osiedle mieszkaniowe przy ulicy Wyścigowej w Warszawie, Generalny Wykonawca firma Unibep S. A. Muzeum Sztuki Współczesnej w Krakowie - obiekt powyżej 1500 m 2, Generalny Wykonawca firma Warbud S. A. Budynek Mieszkalny w Malcanowie, Inwestor prywatny Stadion Arki w Gdyni, Generalny Wykonawca firma Budimex-Dromex S. A. Ośrodek Sportu Wielka Krokiew w Zakopanym, Generalny Wykonawca firma Budimex-Dromex S. A. Filharmonia w Kielcach, Generalny Wykonawca firmy Unibep S. A. i Unimax S. A. Budynek Techniczny Metro Kabaty, Generalny Wykonawca firma Budimax-Dromex S. A. Budynek Instytutu Lotnictwa w Warszawie - obiekt powyżej 1000 m 2, Generalny Wykonawca firma Dorbud S. A. Budynek biurowo - magazynowy w Sobiekursku k/karczewa, Generalny Wykonawca firma Pro-Bud S. A. Budynek mieszkalno-usługowy przy ulicy Warszawskiej w Kielcach, Generalny Wykonawca firma Nowbud Osiedle mieszkaniowe przy ulicy Argentyńskiej w Warszawie - obiekt powyżej 1000 m 2, Generalny Wykonawca firma Alisma Construction S. A. 47

48 REFERENCJE Niektóre zrealizowane obiekty Budynek biurowo - magazynowy przy ulicy Annopol w Warszawie, Generalny Wykonawca firma Hochtief Polska S. A. Osiedle mieszkaniowe Saska w Warszawie, Generalny Wykonawca firma Unibep S. A. Osiedle mieszkaniowe przy ulicy Parkowej w Krakowie, Generalny Wykonawca PRZ w Krakowie S. A. Budynek mieszkaniowy przy ulicy Puławskiej w Piasecznie, Generalny Wykonawca firma Alisma Construction S. A. Budynek biurowy przy ulicy Bysławskiej w Warszawie - obiekt powyżej 2500 m 2, Inwestor firma Mera Pnefal S.A. Budynek jednorodzinny przy ul. Spartańskiej w Warszawie, Inwestor Prywatny Budynek jednorodzinny w Komorowie, Inwestor Prywatny Obudowa tuneli na Lotnisku Okęcie w Warszawie, Generalny Wykonawca firma PeKaBud ASP w Łodzi - obiekt powyżej 3000 m 2, Generalny Wykonawca firma Budimex Budynek Wielorodzinny przy ul. Serockiej w Warszawie, Generalny Wykonawca firma Tryboń Teatr w Suwałkach - obiekt powyżej 1000 m 2, Wykonawca firma A&D Suwałki Osiedle Mozaika Mokotów w Warszawie - obiekt powyżej 1000 m 2, Generalny Wykonawca firma Unibep S. A. CH. Jantar w Słupsku - obiekt powyżej 5000 m 2, Wykonawca firma Termatex Wydział Fizyki (CENT II) UW w Warszawie - obiekt powyżej 2000 m 2, Generalny Wykonawca firma Karmar S. A. Cotex Office Center w Płocku - obiekt powyżej 4000 m 2, Inwestor Zastępczy firma Budoplan Budowa zakładu produkcyjnego Weyerhaeuser w Gdańsku, Generalny Wykonawca firma Budimex Sąd Rejonowy w Olecku, Generalny Wykonawca firma Skanska Szpital Uniwersytecki w Białymstoku - obiekt powyżej 6000 m 2, Generalny Wykonawca firma Budimex Konstruktorska Business Center Warszawa - obiekt powyżej 4000 m 2, Generalny Wykonawca firma HB Reavis Construction PL Sp. z o. o. Budowa IN CITY ul. Siedmiogrodzka/Karolkowa Warszawa - obiekt powyżej 1500 m 2, Generalny Wykonawca firma Unibep S. A. Galeria Bursztynowa - obiekt powyżej 6000 m 2, Generalny wykonawca firma Instal Białystok Instytut Lotnictwa - obiekt powyżej 2000 m 2, Generalny wykonawca firma Skanska Szpital Banacha, Generalny wykonawca firma Warbud 48

49 REFERENCJE Niektóre zrealizowane obiekty II linia Metra Warszawa - kabiny łazienkowe - HPL powyżej 2000 m 2, Generalny Wykonawca konsorcjum AGP II linia Metra Warszawa - obudowy wentylatorów - powyżej 5000 m 2, Generalny Wykonawca konsorcjum AGP Budynek Biurowy Szczytno - powyżej 1000 m 2 Biurowiec Ericpol Łódź - powyżej 2000 m 2, Wykonawca firma Widok Biurowiec Nimbus Office Warszawa al. Jerozolimskie - ponad 2000 m 2, Generalny Wykonawca firma Strabag Szpital Sosnowiec - ponad 1000 m 2 Urząd Gminy Suwałki - ponad 1000 m 2, Generalny Wykonawca firma Bcomplex Budynek mieszkalny przy ul. Bobrowieckiej w Warszawie - ponad 2500 m 2, Generalny Wykonawca firma Pribo Suwałki Apartamenty przy Operze - Białystok - ponad 1000 m 2, Generalny Wykonawca firma FAD-BET Białystok Sieć sklepów ALDI - ponad 500 m 2, Generalny Wykonawca firma EMG Europe Investment & Partners Hala Widowiskowo-Sportowa - Lubin - ponad 3000 m 2, Generalny Wykonawca firma Panpol Stacja transformatorowa w Katowicach - do 2000 m 2 Apartamentowce Młyny Królewskie Warszawa ul. Ostroroga - ponad 1000 m 2, Generalny wykonawca firma Henpol Pomorskie Centrum Logistyczne (PCL) Gdańsk - ponad 3000 m 2, Generalny wykonawca firma Doraco Gdańsk; Wykonawca firma Bausan Aluminium Apartamentowce os. Garnizon Gdańsk - ponad 1000 m 2, Generalny wykonawca firma Hossa Biblioteka Publiczna Świecie - ok m 2, Generalny wykonawca firma Solgrud Szkoła Niepubliczna Gdańska - ok m 2, Generalny wykonawca firma Rebel Concept Basen przy Szkole Podstawowej w Pruszczu Gdańskim - ok. 800 m 2, Generalny wykonawca firma Budrem Hotel przystań Olsztyn - ok. 700 m 2, Generalny wykonawca firma Przemysłówka PBP Holding Budynek Politechniki Gdańskiej, Generalny wykonawca firma Hartuna Urząd Dozoru Technicznego Białystok - ponad 1000 m 2, Generalny wykonawca firma Skanska S. A. Galeria Hajnówka - ponad 1300 m 2, Generalny wykonawca firma Budimex S. A. Galeria Handlowa Vis a Vis Łodź - ponad 1000 m 2, Generalny wykonawca firma Budimex S. A. Apartamenty przy Krasińskiego 41, Warszawa - ok. 800 m 2, Generalny wykonawca firma Fort Budownictwo Sp. z o. o. 49

50 REFERENCJE Zdjęcia obiektów Hala sportowa w Legionowie Park Handlowy IKEA Targówek - Warszawa Muzeum Sztuki Współczesnej w Krakowie Budowa Amfiteatru Miejskiego im. Louisa Armstronga w Iławie RTV Euro AGD - Warszawa Budynek Instytutu Lotnictwa w Warszawie 50 Budynek Mera Pnefal S. A. w Warszawie Zespół budynków usługowo - mieszkalnych, ul. Zabłocińska w Warszawie

51 REFERENCJE Zdjęcia obiektów Obudowa tuneli na Lotnisku Okęcie w Warszawie Osiedle Mozaika Mokotów w Warszawie Osiedle mieszkaniowe przy ulicy Wyścigowej w Warszawie Zespół budynków usługowo - mieszkalnych, ul. Wańkowicza w Warszawie Budynek Wielorodzinny przy ul. Serockiej w Warszawie Osiedle mieszkaniowe Saska w Warszawie Osiedle mieszkaniowe przy ulicy Argentyńskiej w Warszawie Budynki przy ulicy Wilanowskiej w Warszawie 51

52 BSP Bracket System Polska Sp. z o. o. ul. Stanisława Augusta 73 lok Warszawa , info@bspsystem.com Nasi Partnerzy Wersja 01/2015
