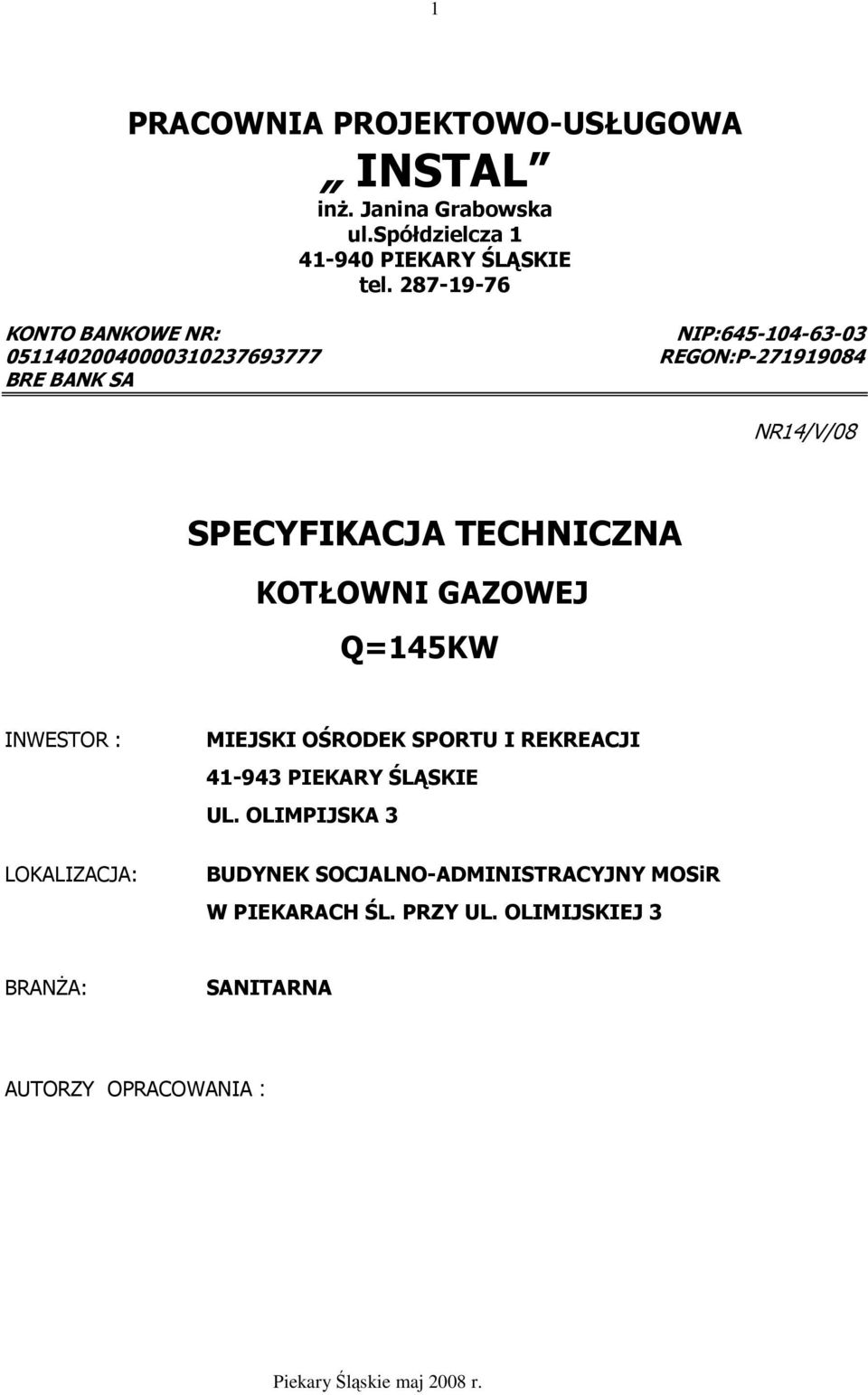

1 1!"#$%&'(")' * +*,+-. /0 1(" 234*, * ** *-2945, *,*, : ;< < =>*+8? /@ +*,+9. /0? 9 : ; / <.? 9 Piekary lskie maj 2008 r.

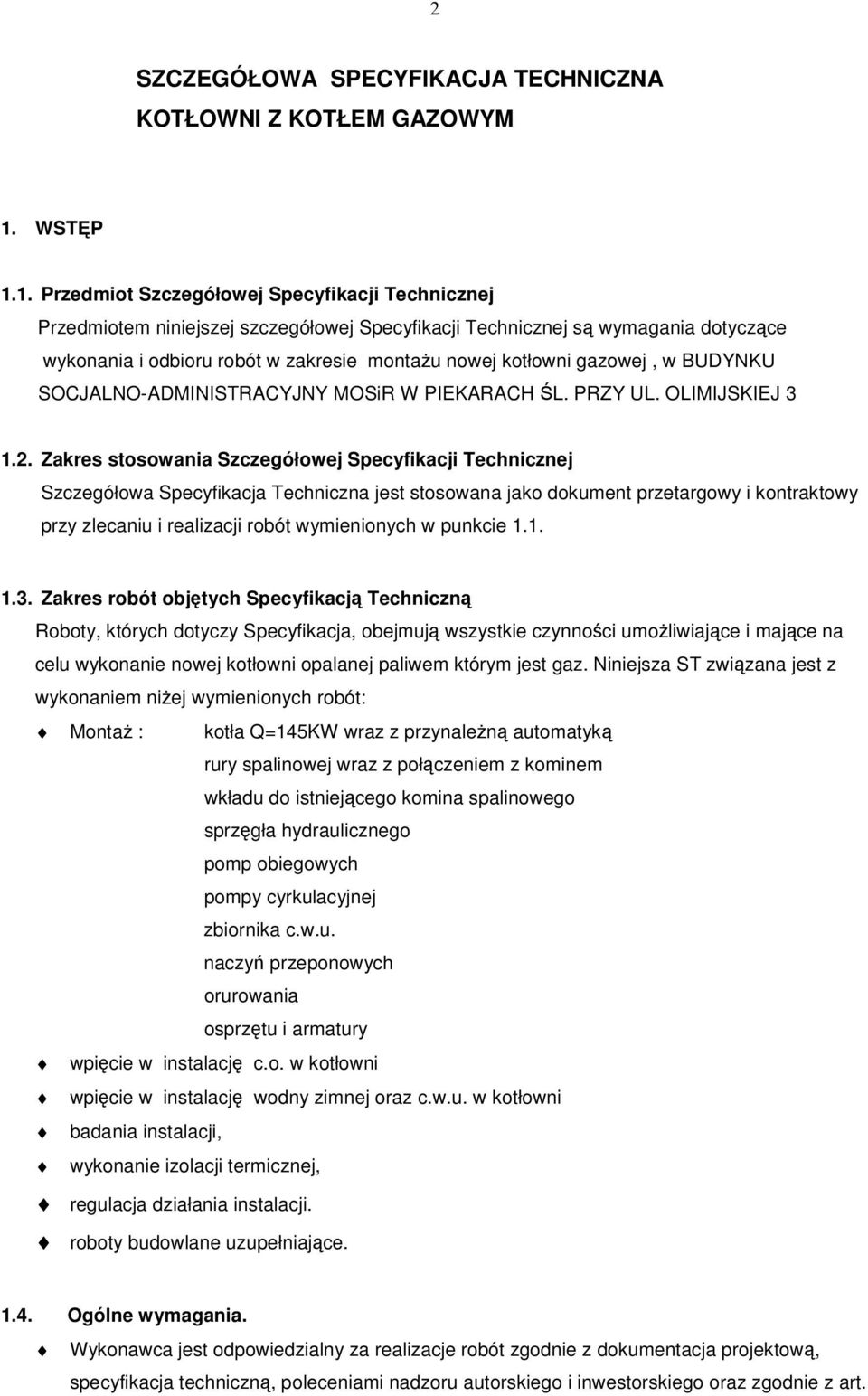

2 2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA KOTŁOWNI Z KOTŁEM GAZOWYM 1. WSTP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej szczegółowej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót w zakresie montau nowej kotłowni gazowej, w BUDYNKU SOCJALNO-ADMINISTRACYJNY MOSiR W PIEKARACH L. PRZY UL. OLIMIJSKIEJ Zakres stosowania Szczegółowej Specyfikacji Technicznej Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych Specyfikacj Techniczn Roboty, których dotyczy Specyfikacja, obejmuj wszystkie czynnoci umoliwiajce i majce na celu wykonanie nowej kotłowni opalanej paliwem którym jest gaz. Niniejsza ST zwizana jest z wykonaniem niej wymienionych robót: Monta : kotła Q=145KW wraz z przynalen automatyk rury spalinowej wraz z połczeniem z kominem wkładu do istniejcego komina spalinowego sprzgła hydraulicznego pomp obiegowych pompy cyrkulacyjnej zbiornika c.w.u. naczy przeponowych orurowania osprztu i armatury wpicie w instalacj c.o. w kotłowni wpicie w instalacj wodny zimnej oraz c.w.u. w kotłowni badania instalacji, wykonanie izolacji termicznej, regulacja działania instalacji. roboty budowlane uzupełniajce Ogólne wymagania. Wykonawca jest odpowiedzialny za realizacje robót zgodnie z dokumentacja projektow, specyfikacja techniczn, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art.

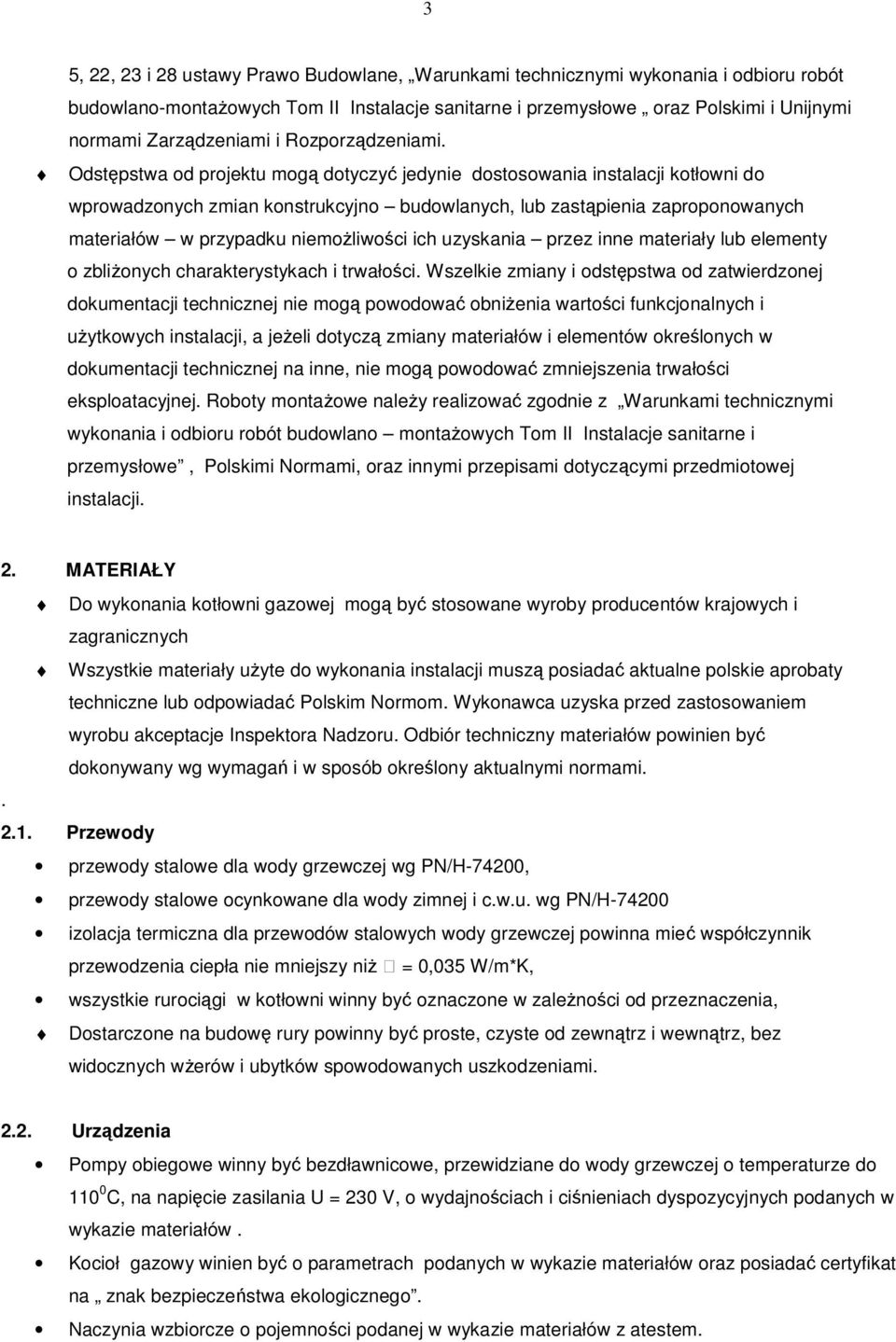

3 3 5, 22, 23 i 28 ustawy Prawo Budowlane, Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych Tom II Instalacje sanitarne i przemysłowe oraz Polskimi i Unijnymi normami Zarzdzeniami i Rozporzdzeniami. Odstpstwa od projektu mog dotyczy jedynie dostosowania instalacji kotłowni do wprowadzonych zmian konstrukcyjno budowlanych, lub zastpienia zaproponowanych materiałów w przypadku niemoliwoci ich uzyskania przez inne materiały lub elementy o zblionych charakterystykach i trwałoci. Wszelkie zmiany i odstpstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obnienia wartoci funkcjonalnych i uytkowych instalacji, a jeeli dotycz zmiany materiałów i elementów okrelonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenia trwałoci eksploatacyjnej. Roboty montaowe naley realizowa zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaowych Tom II Instalacje sanitarne i przemysłowe, Polskimi Normami, oraz innymi przepisami dotyczcymi przedmiotowej instalacji. 2. MATERIAŁY Do wykonania kotłowni gazowej mog by stosowane wyroby producentów krajowych i zagranicznych Wszystkie materiały uyte do wykonania instalacji musz posiada aktualne polskie aprobaty techniczne lub odpowiada Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptacje Inspektora Nadzoru. Odbiór techniczny materiałów powinien by dokonywany wg wymaga i w sposób okrelony aktualnymi normami Przewody przewody stalowe dla wody grzewczej wg PN/H-74200, przewody stalowe ocynkowane dla wody zimnej i c.w.u. wg PN/H izolacja termiczna dla przewodów stalowych wody grzewczej powinna mie współczynnik przewodzenia ciepła nie mniejszy ni = 0,035 W/m*K, wszystkie rurocigi w kotłowni winny by oznaczone w zalenoci od przeznaczenia, Dostarczone na budow rury powinny by proste, czyste od zewntrz i wewntrz, bez widocznych werów i ubytków spowodowanych uszkodzeniami Urzdzenia Pompy obiegowe winny by bezdławnicowe, przewidziane do wody grzewczej o temperaturze do C, na napicie zasilania U = 230 V, o wydajnociach i cinieniach dyspozycyjnych podanych w wykazie materiałów. Kocioł gazowy winien by o parametrach podanych w wykazie materiałów oraz posiada certyfikat na znak bezpieczestwa ekologicznego. Naczynia wzbiorcze o pojemnoci podanej w wykazie materiałów z atestem.

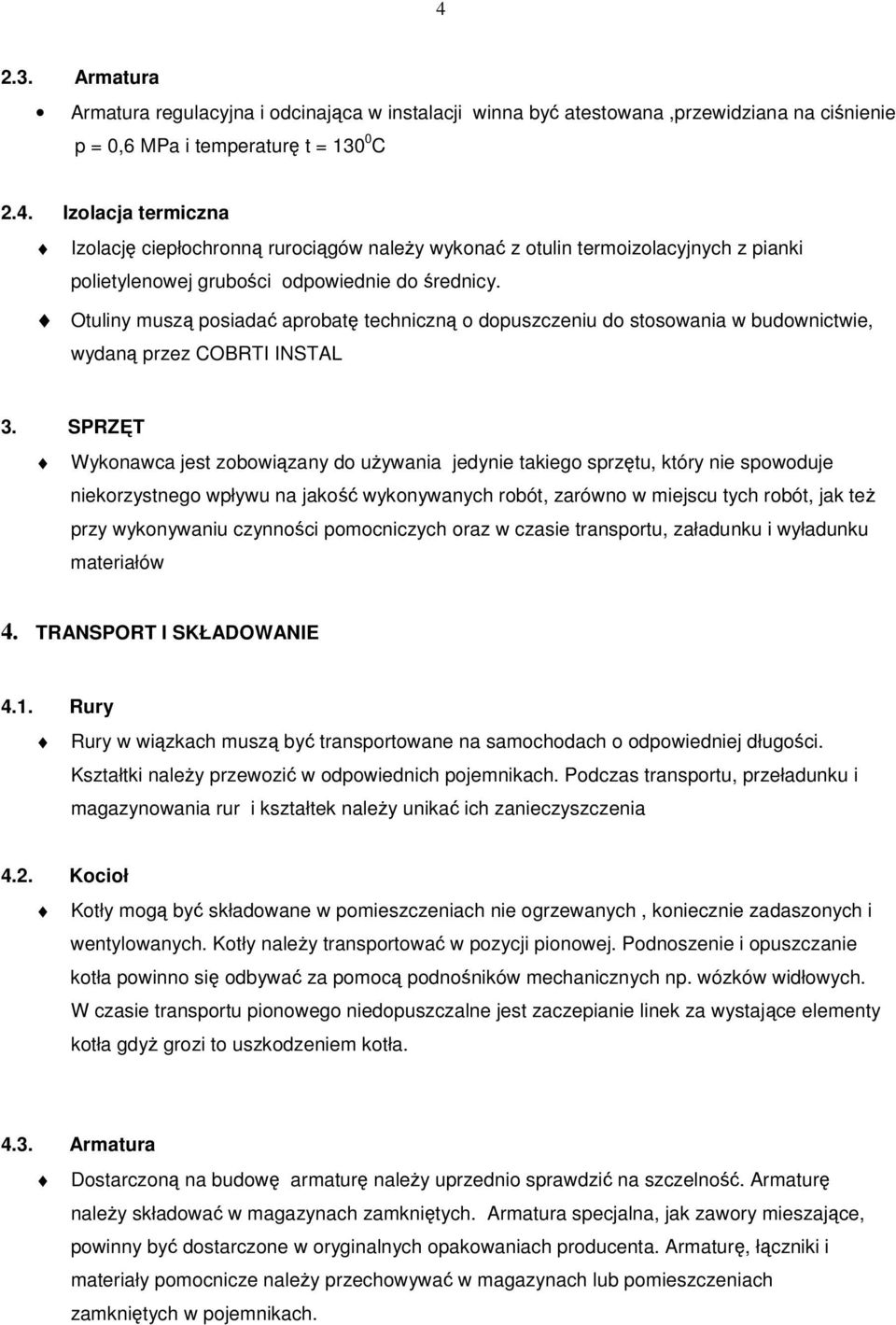

4 Armatura Armatura regulacyjna i odcinajca w instalacji winna by atestowana,przewidziana na cinienie p = 0,6 MPa i temperatur t = C 2.4. Izolacja termiczna Izolacj ciepłochronn rurocigów naley wykona z otulin termoizolacyjnych z pianki polietylenowej gruboci odpowiednie do rednicy. Otuliny musz posiada aprobat techniczn o dopuszczeniu do stosowania w budownictwie, wydan przez COBRTI INSTAL 3. SPRZT Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów 4. TRANSPORT I SKŁADOWANIE 4.1. Rury Rury w wizkach musz by transportowane na samochodach o odpowiedniej długoci. Kształtki naley przewozi w odpowiednich pojemnikach. Podczas transportu, przeładunku i magazynowania rur i kształtek naley unika ich zanieczyszczenia 4.2. Kocioł Kotły mog by składowane w pomieszczeniach nie ogrzewanych, koniecznie zadaszonych i wentylowanych. Kotły naley transportowa w pozycji pionowej. Podnoszenie i opuszczanie kotła powinno si odbywa za pomoc podnoników mechanicznych np. wózków widłowych. W czasie transportu pionowego niedopuszczalne jest zaczepianie linek za wystajce elementy kotła gdy grozi to uszkodzeniem kotła Armatura Dostarczon na budow armatur naley uprzednio sprawdzi na szczelno. Armatur naley składowa w magazynach zamknitych. Armatura specjalna, jak zawory mieszajce, powinny by dostarczone w oryginalnych opakowaniach producenta. Armatur, łczniki i materiały pomocnicze naley przechowywa w magazynach lub pomieszczeniach zamknitych w pojemnikach.

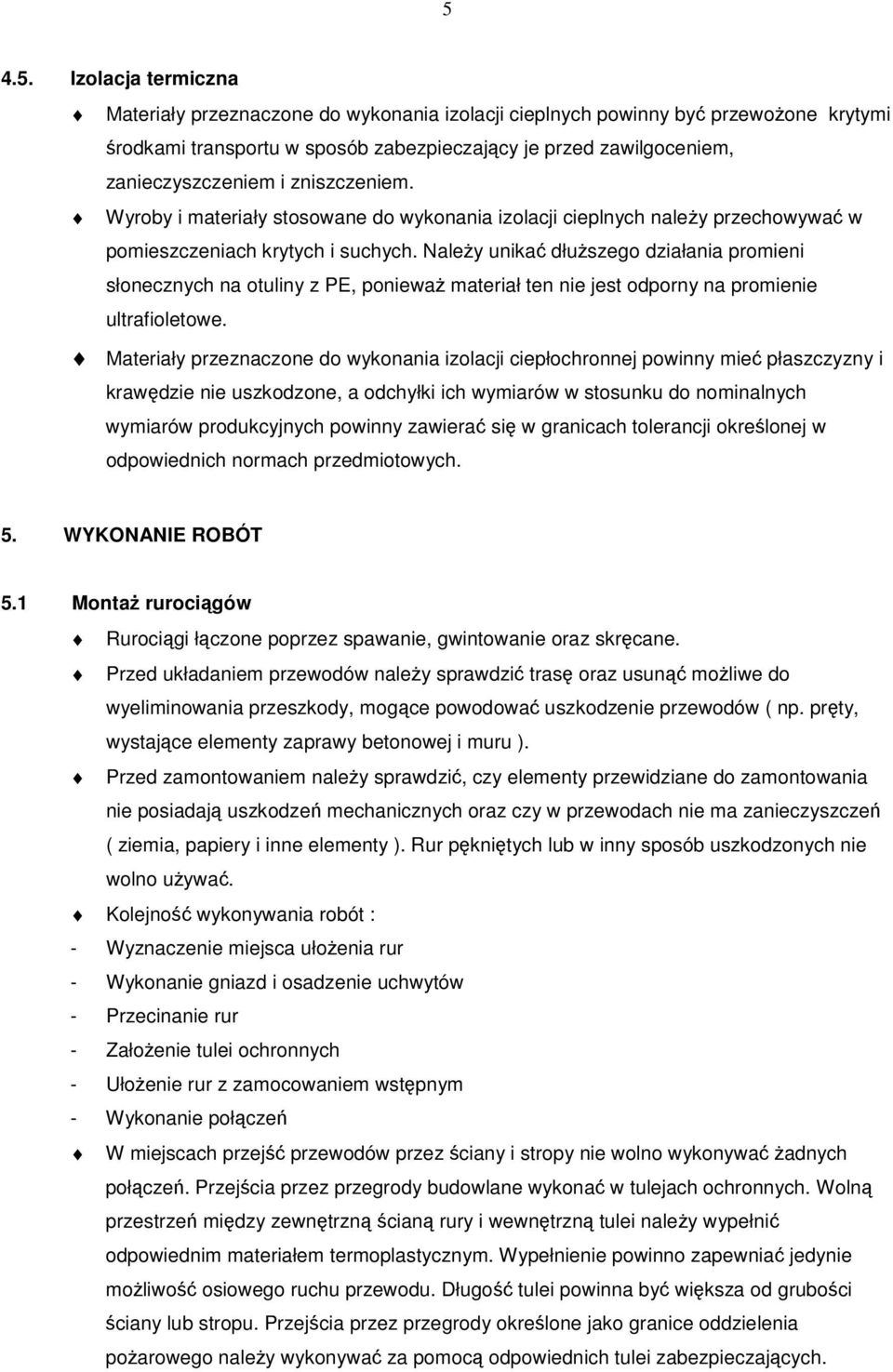

5 Izolacja termiczna Materiały przeznaczone do wykonania izolacji cieplnych powinny by przewoone krytymi rodkami transportu w sposób zabezpieczajcy je przed zawilgoceniem, zanieczyszczeniem i zniszczeniem. Wyroby i materiały stosowane do wykonania izolacji cieplnych naley przechowywa w pomieszczeniach krytych i suchych. Naley unika dłuszego działania promieni słonecznych na otuliny z PE, poniewa materiał ten nie jest odporny na promienie ultrafioletowe. Materiały przeznaczone do wykonania izolacji ciepłochronnej powinny mie płaszczyzny i krawdzie nie uszkodzone, a odchyłki ich wymiarów w stosunku do nominalnych wymiarów produkcyjnych powinny zawiera si w granicach tolerancji okrelonej w odpowiednich normach przedmiotowych. 5. WYKONANIE ROBÓT 5.1 Monta rurocigów Rurocigi łczone poprzez spawanie, gwintowanie oraz skrcane. Przed układaniem przewodów naley sprawdzi tras oraz usun moliwe do wyeliminowania przeszkody, mogce powodowa uszkodzenie przewodów ( np. prty, wystajce elementy zaprawy betonowej i muru ). Przed zamontowaniem naley sprawdzi, czy elementy przewidziane do zamontowania nie posiadaj uszkodze mechanicznych oraz czy w przewodach nie ma zanieczyszcze ( ziemia, papiery i inne elementy ). Rur pknitych lub w inny sposób uszkodzonych nie wolno uywa. Kolejno wykonywania robót : - Wyznaczenie miejsca ułoenia rur - Wykonanie gniazd i osadzenie uchwytów - Przecinanie rur - Załoenie tulei ochronnych - Ułoenie rur z zamocowaniem wstpnym - Wykonanie połcze W miejscach przej przewodów przez ciany i stropy nie wolno wykonywa adnych połcze. Przejcia przez przegrody budowlane wykona w tulejach ochronnych. Woln przestrze midzy zewntrzn cian rury i wewntrzn tulei naley wypełni odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewnia jedynie moliwo osiowego ruchu przewodu. Długo tulei powinna by wiksza od gruboci ciany lub stropu. Przejcia przez przegrody okrelone jako granice oddzielenia poarowego naley wykonywa za pomoc odpowiednich tulei zabezpieczajcych.

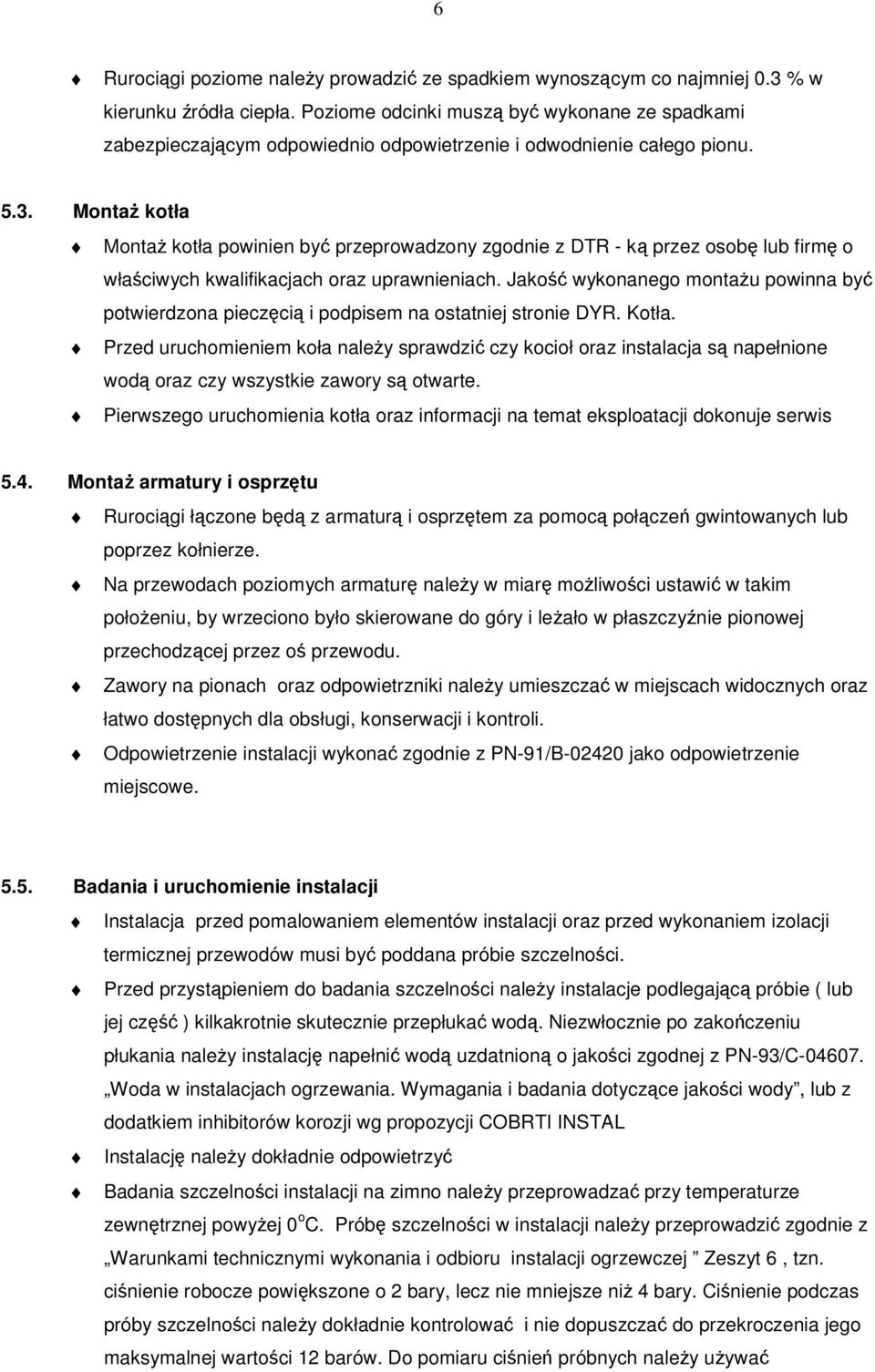

6 6 Rurocigi poziome naley prowadzi ze spadkiem wynoszcym co najmniej 0.3 % w kierunku ródła ciepła. Poziome odcinki musz by wykonane ze spadkami zabezpieczajcym odpowiednio odpowietrzenie i odwodnienie całego pionu Monta kotła Monta kotła powinien by przeprowadzony zgodnie z DTR - k przez osob lub firm o właciwych kwalifikacjach oraz uprawnieniach. Jako wykonanego montau powinna by potwierdzona pieczci i podpisem na ostatniej stronie DYR. Kotła. Przed uruchomieniem koła naley sprawdzi czy kocioł oraz instalacja s napełnione wod oraz czy wszystkie zawory s otwarte. Pierwszego uruchomienia kotła oraz informacji na temat eksploatacji dokonuje serwis 5.4. Monta armatury i osprztu Rurocigi łczone bd z armatur i osprztem za pomoc połcze gwintowanych lub poprzez kołnierze. Na przewodach poziomych armatur naley w miar moliwoci ustawi w takim połoeniu, by wrzeciono było skierowane do góry i leało w płaszczy nie pionowej przechodzcej przez o przewodu. Zawory na pionach oraz odpowietrzniki naley umieszcza w miejscach widocznych oraz łatwo dostpnych dla obsługi, konserwacji i kontroli. Odpowietrzenie instalacji wykona zgodnie z PN-91/B jako odpowietrzenie miejscowe Badania i uruchomienie instalacji Instalacja przed pomalowaniem elementów instalacji oraz przed wykonaniem izolacji termicznej przewodów musi by poddana próbie szczelnoci. Przed przystpieniem do badania szczelnoci naley instalacje podlegajc próbie ( lub jej cz ) kilkakrotnie skutecznie przepłuka wod. Niezwłocznie po zakoczeniu płukania naley instalacj napełni wod uzdatnion o jakoci zgodnej z PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania dotyczce jakoci wody, lub z dodatkiem inhibitorów korozji wg propozycji COBRTI INSTAL Instalacj naley dokładnie odpowietrzy Badania szczelnoci instalacji na zimno naley przeprowadza przy temperaturze zewntrznej powyej 0 o C. Prób szczelnoci w instalacji naley przeprowadzi zgodnie z Warunkami technicznymi wykonania i odbioru instalacji ogrzewczej Zeszyt 6, tzn. cinienie robocze powikszone o 2 bary, lecz nie mniejsze ni 4 bary. Cinienie podczas próby szczelnoci naley dokładnie kontrolowa i nie dopuszcza do przekroczenia jego maksymalnej wartoci 12 barów. Do pomiaru cinie próbnych naley uywa

7 7 manometru, który pozwala na bezbłdny odczyt zmiany cinienia o 0.1 bara. Powinien on by umieszczony w moliwie najniszym punkcie instalacji. Wyniki badania szczelnoci naley uzna za pozytywne, jeeli w cigu 20 min. nie stwierdzono przecieków ani roszenia. Z próby cinieniowej naley sporzdzi protokół. Po uzyskaniu pozytywnej próby szczelnoci naley przeprowadzi prób na gorco, przy najwyszych - w miar moliwoci parametrach czynnika grzewczego, lecz nie przekraczajcych parametrów obliczeniowych. Próba szczelnoci na gorco winna by poprzedzona co najmniej 72 godzinn prac instalacji Wykonanie izolacji ciepłochronnej Roboty izolacyjne naley rozpocz po zakoczeniu montau rurocigów przeprowadzeniu próby szczelnoci i wykonaniu zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawidłowoci wykonania powyszych robót protokołem odbioru. Otuliny termoizolacyjne powinny by nałoone na styk i powinny cile przylega do powierzchni izolowanej. W przypadku wykonywania izolacji wielowarstwowej, styki poprzeczne i wzdłune elementów nastpnej warstwy nie powinny pokrywa odpowiednich styków elementów warstwy dolnej. Wszystkie prace izolacyjne, jak np. przycinanie, mog by prowadzone przy uyciu konwencjonalnych narzdzi. Grubo wykonania izolacji nie powinna si róni od gruboci okrelonej w dokumentacji technicznej wicej ni o 5 do + 10 mm. 6. KONTROLA JAKOCI ROBÓT Kontrola jakoci robót zwizanych z wykonaniem instalacji powinna by przeprowadzona w wykonania i odbioru instalacji ogrzewczej Zeszyt 6 oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych tom II. Instalacje sanitarne i przemysłowe. Kada dostarczona partia materiału powinna by zaopatrzona w wiadectwo kontroli jakoci producenta. Wyniki przeprowadzonych bada naley uzna za dodatnie jeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeli którekolwiek z wymaga nie zostało spełnione, naley dan faz robót uzna za niezgodna z wymaganiami normy i po dokonaniu poprawek przeprowadzi badania ponownie. 7. ODBIÓR ROBÓT Odbioru robót polegajcych na wykonaniu instalacji naley dokona zgodnie z, Warunkami technicznymi wykonania i odbioru instalacji ogrzewczej Zeszyt 6 i norm PN-64/B W stosunku do nastpujcych robót naley przeprowadzi odbiory midzyoperacyjne :

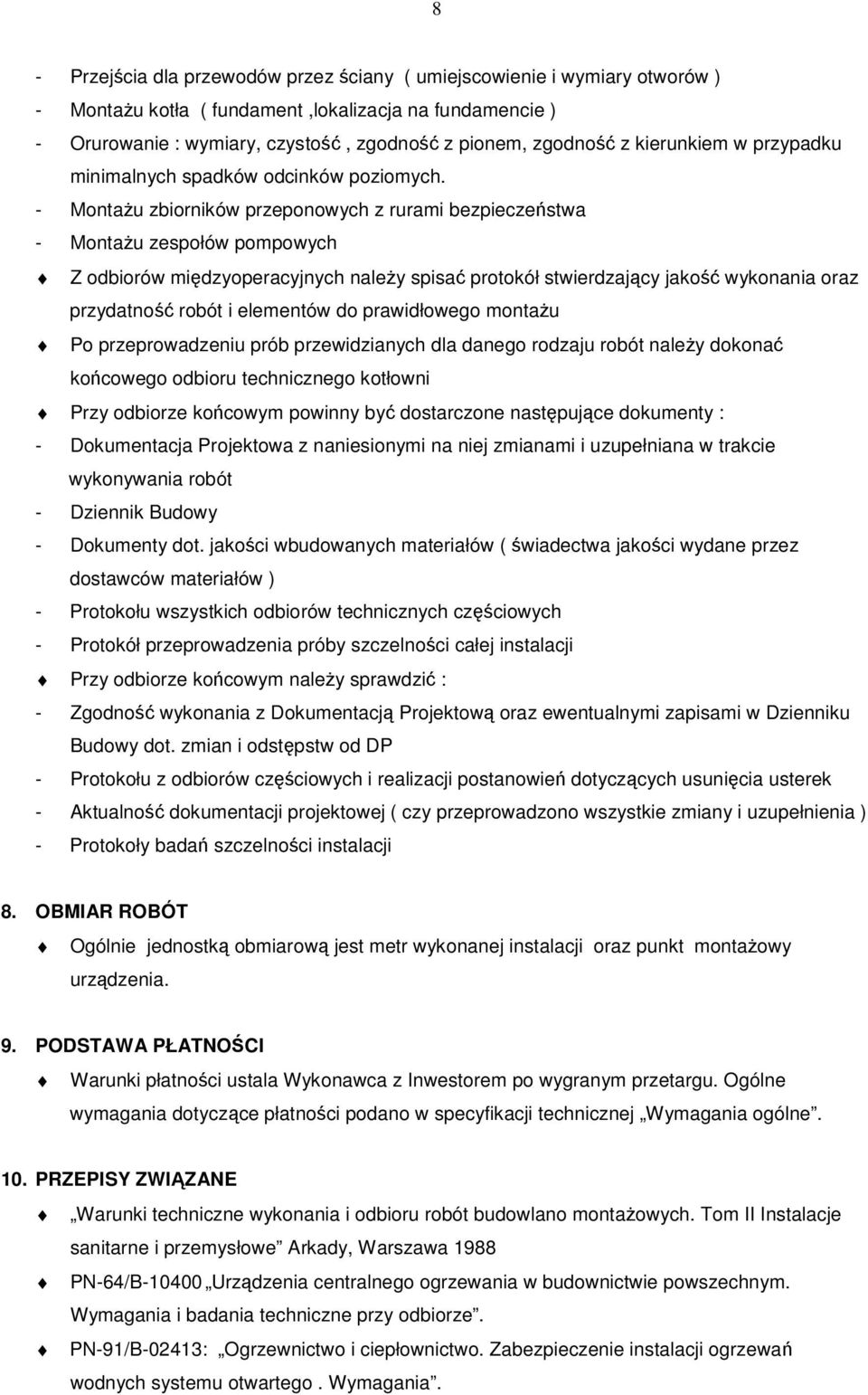

8 8 - Przejcia dla przewodów przez ciany ( umiejscowienie i wymiary otworów ) - Montau kotła ( fundament,lokalizacja na fundamencie ) - Orurowanie : wymiary, czysto, zgodno z pionem, zgodno z kierunkiem w przypadku minimalnych spadków odcinków poziomych. - Montau zbiorników przeponowych z rurami bezpieczestwa - Montau zespołów pompowych Z odbiorów midzyoperacyjnych naley spisa protokół stwierdzajcy jako wykonania oraz przydatno robót i elementów do prawidłowego montau Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót naley dokona kocowego odbioru technicznego kotłowni Przy odbiorze kocowym powinny by dostarczone nastpujce dokumenty : - Dokumentacja Projektowa z naniesionymi na niej zmianami i uzupełniana w trakcie wykonywania robót - Dziennik Budowy - Dokumenty dot. jakoci wbudowanych materiałów ( wiadectwa jakoci wydane przez dostawców materiałów ) - Protokołu wszystkich odbiorów technicznych czciowych - Protokół przeprowadzenia próby szczelnoci całej instalacji Przy odbiorze kocowym naley sprawdzi : - Zgodno wykonania z Dokumentacj Projektow oraz ewentualnymi zapisami w Dzienniku Budowy dot. zmian i odstpstw od DP - Protokołu z odbiorów czciowych i realizacji postanowie dotyczcych usunicia usterek - Aktualno dokumentacji projektowej ( czy przeprowadzono wszystkie zmiany i uzupełnienia ) - Protokoły bada szczelnoci instalacji 8. OBMIAR ROBÓT Ogólnie jednostk obmiarow jest metr wykonanej instalacji oraz punkt montaowy urzdzenia. 9. PODSTAWA PŁATNOCI Warunki płatnoci ustala Wykonawca z Inwestorem po wygranym przetargu. Ogólne wymagania dotyczce płatnoci podano w specyfikacji technicznej Wymagania ogólne. 10. PRZEPISY ZWIZANE Warunki techniczne wykonania i odbioru robót budowlano montaowych. Tom II Instalacje sanitarne i przemysłowe Arkady, Warszawa 1988 PN-64/B Urzdzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania techniczne przy odbiorze. PN-91/B-02413: Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewa wodnych systemu otwartego. Wymagania.

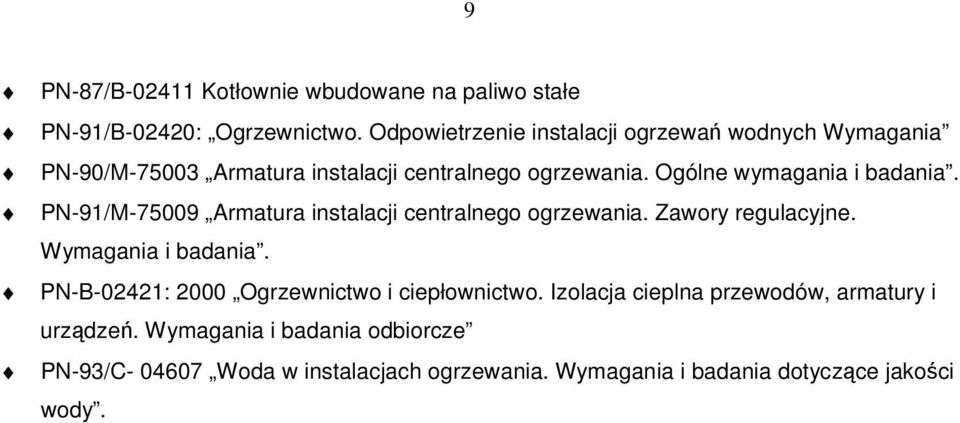

9 9 PN-87/B Kotłownie wbudowane na paliwo stałe PN-91/B-02420: Ogrzewnictwo. Odpowietrzenie instalacji ogrzewa wodnych Wymagania PN-90/M Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania. PN-91/M Armatura instalacji centralnego ogrzewania. Zawory regulacyjne. Wymagania i badania. PN-B-02421: 2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urzdze. Wymagania i badania odbiorcze PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania dotyczce jakoci wody.
