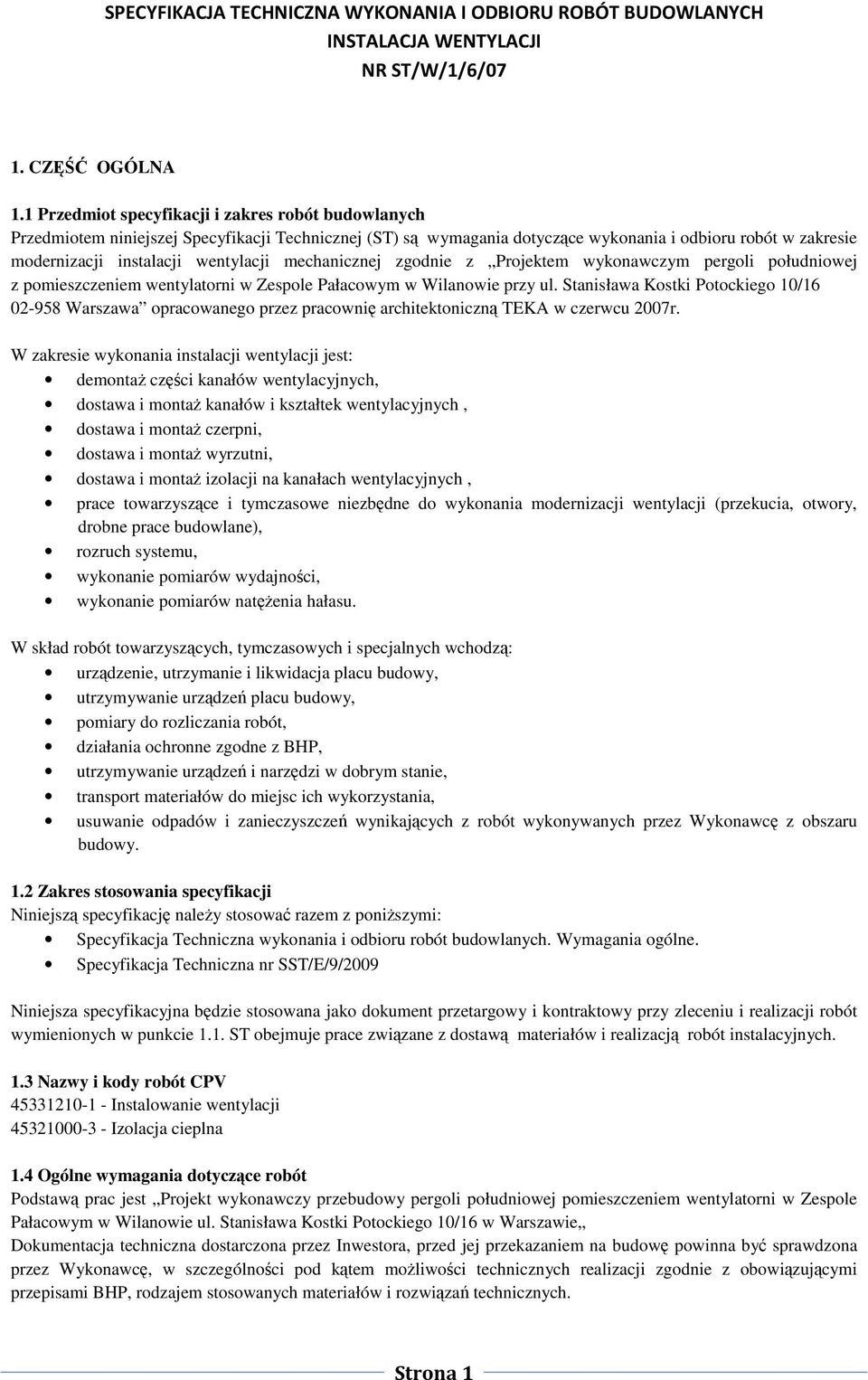

1 1. CZ OGÓLNA 1.1 Przedmiot specyfikacji i zakres robót budowlanych Przedmiotem niniejszej Specyfikacji Technicznej (ST) s wymagania dotyczce wykonania i odbioru robót w zakresie modernizacji instalacji wentylacji mechanicznej zgodnie z Projektem wykonawczym pergoli południowej z pomieszczeniem wentylatorni w Zespole Pałacowym w Wilanowie przy ul. Stanisława Kostki Potockiego 10/ Warszawa opracowanego przez pracowni architektoniczn TEKA w czerwcu 2007r. W zakresie wykonania instalacji wentylacji jest: demonta czci kanałów wentylacyjnych, dostawa i monta kanałów i kształtek wentylacyjnych, dostawa i monta czerpni, dostawa i monta wyrzutni, dostawa i monta izolacji na kanałach wentylacyjnych, prace towarzyszce i tymczasowe niezbdne do wykonania modernizacji wentylacji (przekucia, otwory, drobne prace budowlane), rozruch systemu, wykonanie pomiarów wydajnoci, wykonanie pomiarów natenia hałasu. W skład robót towarzyszcych, tymczasowych i specjalnych wchodz: urzdzenie, utrzymanie i likwidacja placu budowy, utrzymywanie urzdze placu budowy, pomiary do rozliczania robót, działania ochronne zgodne z BHP, utrzymywanie urzdze i narzdzi w dobrym stanie, transport materiałów do miejsc ich wykorzystania, usuwanie odpadów i zanieczyszcze wynikajcych z robót wykonywanych przez Wykonawc z obszaru budowy. 1.2 Zakres stosowania specyfikacji Niniejsz specyfikacj naley stosowa razem z poniszymi: Specyfikacja Techniczna wykonania i odbioru robót budowlanych. Wymagania ogólne. Specyfikacja Techniczna nr SST/E/9/2009 Niniejsza specyfikacyjna bdzie stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie 1.1. ST obejmuje prace zwizane z dostaw materiałów i realizacj robót instalacyjnych. 1.3 Nazwy i kody robót CPV Instalowanie wentylacji Izolacja cieplna 1.4 Ogólne wymagania dotyczce robót Podstaw prac jest Projekt wykonawczy przebudowy pergoli południowej pomieszczeniem wentylatorni w Zespole Pałacowym w Wilanowie ul. Stanisława Kostki Potockiego 10/16 w Warszawie Dokumentacja techniczna dostarczona przez Inwestora, przed jej przekazaniem na budow powinna by sprawdzona przez Wykonawc, w szczególnoci pod ktem moliwoci technicznych realizacji zgodnie z obowizujcymi przepisami BHP, rodzajem stosowanych materiałów i rozwiza technicznych.

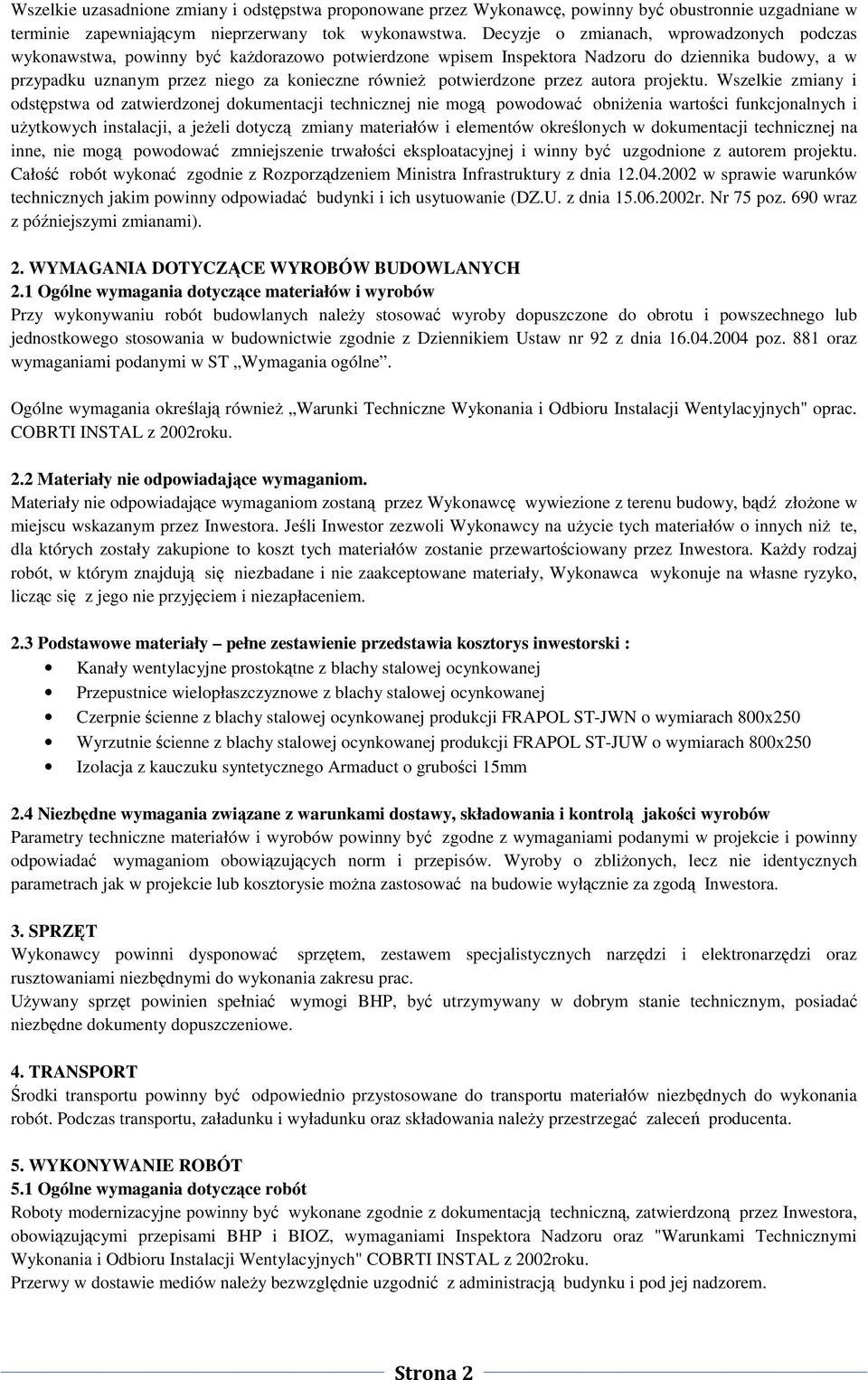

2 Wszelkie uzasadnione zmiany i odstpstwa proponowane przez Wykonawc, powinny by obustronnie uzgadniane w terminie zapewniajcym nieprzerwany tok wykonawstwa. Decyzje o zmianach, wprowadzonych podczas wykonawstwa, powinny by kadorazowo potwierdzone wpisem Inspektora Nadzoru do dziennika budowy, a w przypadku uznanym przez niego za konieczne równie potwierdzone przez autora projektu. Wszelkie zmiany i odstpstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obnienia wartoci funkcjonalnych i uytkowych instalacji, a jeeli dotycz zmiany materiałów i elementów okrelonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenie trwałoci eksploatacyjnej i winny by uzgodnione z autorem projektu. Cało robót wykona zgodnie z Rozporzdzeniem Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie (DZ.U. z dnia r. Nr 75 poz. 690 wraz z póniejszymi zmianami). 2. WYMAGANIA DOTYCZCE WYROBÓW BUDOWLANYCH 2.1 Ogólne wymagania dotyczce materiałów i wyrobów Przy wykonywaniu robót budowlanych naley stosowa wyroby dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie zgodnie z Dziennikiem Ustaw nr 92 z dnia poz. 881 oraz wymaganiami podanymi w ST Wymagania ogólne. Ogólne wymagania okrelaj równie Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych" oprac. COBRTI INSTAL z 2002roku. 2.2 Materiały nie odpowiadajce wymaganiom. Materiały nie odpowiadajce wymaganiom zostan przez Wykonawc wywiezione z terenu budowy, bd złoone w miejscu wskazanym przez Inwestora. Jeli Inwestor zezwoli Wykonawcy na uycie tych materiałów o innych ni te, dla których zostały zakupione to koszt tych materiałów zostanie przewartociowany przez Inwestora. Kady rodzaj robót, w którym znajduj si niezbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nie przyjciem i niezapłaceniem. 2.3 Podstawowe materiały pełne zestawienie przedstawia kosztorys inwestorski : Kanały wentylacyjne prostoktne z blachy stalowej ocynkowanej Przepustnice wielopłaszczyznowe z blachy stalowej ocynkowanej Czerpnie cienne z blachy stalowej ocynkowanej produkcji FRAPOL ST-JWN o wymiarach 800x250 Wyrzutnie cienne z blachy stalowej ocynkowanej produkcji FRAPOL ST-JUW o wymiarach 800x250 Izolacja z kauczuku syntetycznego Armaduct o gruboci 15mm 2.4 Niezbdne wymagania zwizane z warunkami dostawy, składowania i kontrol jakoci wyrobów Parametry techniczne materiałów i wyrobów powinny by zgodne z wymaganiami podanymi w projekcie i powinny odpowiada wymaganiom obowizujcych norm i przepisów. Wyroby o zblionych, lecz nie identycznych parametrach jak w projekcie lub kosztorysie mona zastosowa na budowie wyłcznie za zgod Inwestora. 3. SPRZT Wykonawcy powinni dysponowa sprztem, zestawem specjalistycznych narzdzi i elektronarzdzi oraz rusztowaniami niezbdnymi do wykonania zakresu prac. Uywany sprzt powinien spełnia wymogi BHP, by utrzymywany w dobrym stanie technicznym, posiada niezbdne dokumenty dopuszczeniowe. 4. TRANSPORT rodki transportu powinny by odpowiednio przystosowane do transportu materiałów niezbdnych do wykonania robót. Podczas transportu, załadunku i wyładunku oraz składowania naley przestrzega zalece producenta. 5. WYKONYWANIE ROBÓT 5.1 Ogólne wymagania dotyczce robót Roboty modernizacyjne powinny by wykonane zgodnie z dokumentacj techniczn, zatwierdzon przez Inwestora, obowizujcymi przepisami BHP i BIOZ, wymaganiami Inspektora Nadzoru oraz "Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych" COBRTI INSTAL z 2002roku. Przerwy w dostawie mediów naley bezwzgldnie uzgodni z administracj budynku i pod jej nadzorem.

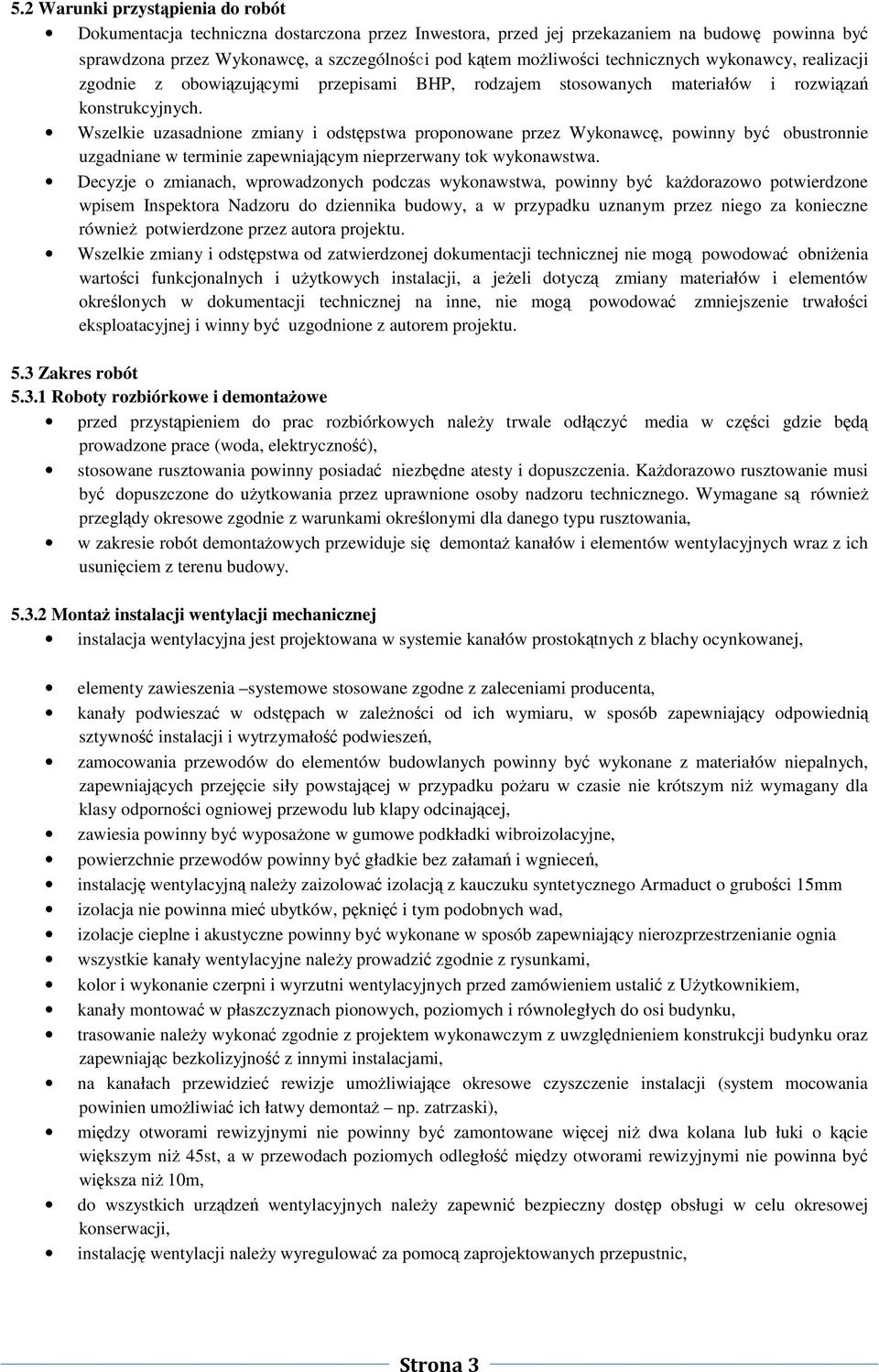

3 5.2 Warunki przystpienia do robót Dokumentacja techniczna dostarczona przez Inwestora, przed jej przekazaniem na budow powinna by sprawdzona przez Wykonawc, a szczególno i pod ktem moliwoci technicznych wykonawcy, realizacji zgodnie z obowizujcymi przepisami BHP, rodzajem stosowanych materiałów i rozwiza konstrukcyjnych. Wszelkie uzasadnione zmiany i odstpstwa proponowane przez Wykonawc, powinny by obustronnie uzgadniane w terminie zapewniajcym nieprzerwany tok wykonawstwa. Decyzje o zmianach, wprowadzonych podczas wykonawstwa, powinny by kadorazowo potwierdzone wpisem Inspektora Nadzoru do dziennika budowy, a w przypadku uznanym przez niego za konieczne równie potwierdzone przez autora projektu. Wszelkie zmiany i odstpstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obnienia wartoci funkcjonalnych i uytkowych instalacji, a jeeli dotycz zmiany materiałów i elementów okrelonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenie trwałoci eksploatacyjnej i winny by uzgodnione z autorem projektu. 5.3 Zakres robót Roboty rozbiórkowe i demontaowe przed przystpieniem do prac rozbiórkowych naley trwale odłczy media w czci gdzie bd prowadzone prace (woda, elektryczno), stosowane rusztowania powinny posiada niezbdne atesty i dopuszczenia. Kadorazowo rusztowanie musi by dopuszczone do uytkowania przez uprawnione osoby nadzoru technicznego. Wymagane s równie przegldy okresowe zgodnie z warunkami okrelonymi dla danego typu rusztowania, w zakresie robót demontaowych przewiduje si demonta kanałów i elementów wentylacyjnych wraz z ich usuniciem z terenu budowy Monta instalacji wentylacji mechanicznej instalacja wentylacyjna jest projektowana w systemie kanałów prostoktnych z blachy ocynkowanej, elementy zawieszenia systemowe stosowane zgodne z zaleceniami producenta, kanały podwiesza w odstpach w zalenoci od ich wymiaru, w sposób zapewniajcy odpowiedni sztywno instalacji i wytrzymało podwiesze, zamocowania przewodów do elementów budowlanych powinny by wykonane z materiałów niepalnych, zapewniajcych przejcie siły powstajcej w przypadku poaru w czasie nie krótszym ni wymagany dla klasy odpornoci ogniowej przewodu lub klapy odcinajcej, zawiesia powinny by wyposaone w gumowe podkładki wibroizolacyjne, powierzchnie przewodów powinny by gładkie bez załama i wgniece, instalacj wentylacyjn naley zaizolowa izolacj z kauczuku syntetycznego Armaduct o gruboci 15mm izolacja nie powinna mie ubytków, pkni i tym podobnych wad, izolacje cieplne i akustyczne powinny by wykonane w sposób zapewniajcy nierozprzestrzenianie ognia wszystkie kanały wentylacyjne naley prowadzi zgodnie z rysunkami, kolor i wykonanie czerpni i wyrzutni wentylacyjnych przed zamówieniem ustali z Uytkownikiem, kanały montowa w płaszczyznach pionowych, poziomych i równoległych do osi budynku, trasowanie naley wykona zgodnie z projektem wykonawczym z uwzgldnieniem konstrukcji budynku oraz zapewniajc bezkolizyjno z innymi instalacjami, na kanałach przewidzie rewizje umoliwiajce okresowe czyszczenie instalacji (system mocowania powinien umoliwia ich łatwy demonta np. zatrzaski), midzy otworami rewizyjnymi nie powinny by zamontowane wicej ni dwa kolana lub łuki o kcie wikszym ni 45st, a w przewodach poziomych odległo midzy otworami rewizyjnymi nie powinna by wiksza ni 10m, do wszystkich urzdze wentylacyjnych naley zapewni bezpieczny dostp obsługi w celu okresowej konserwacji, instalacj wentylacji naley wyregulowa za pomoc zaprojektowanych przepustnic,

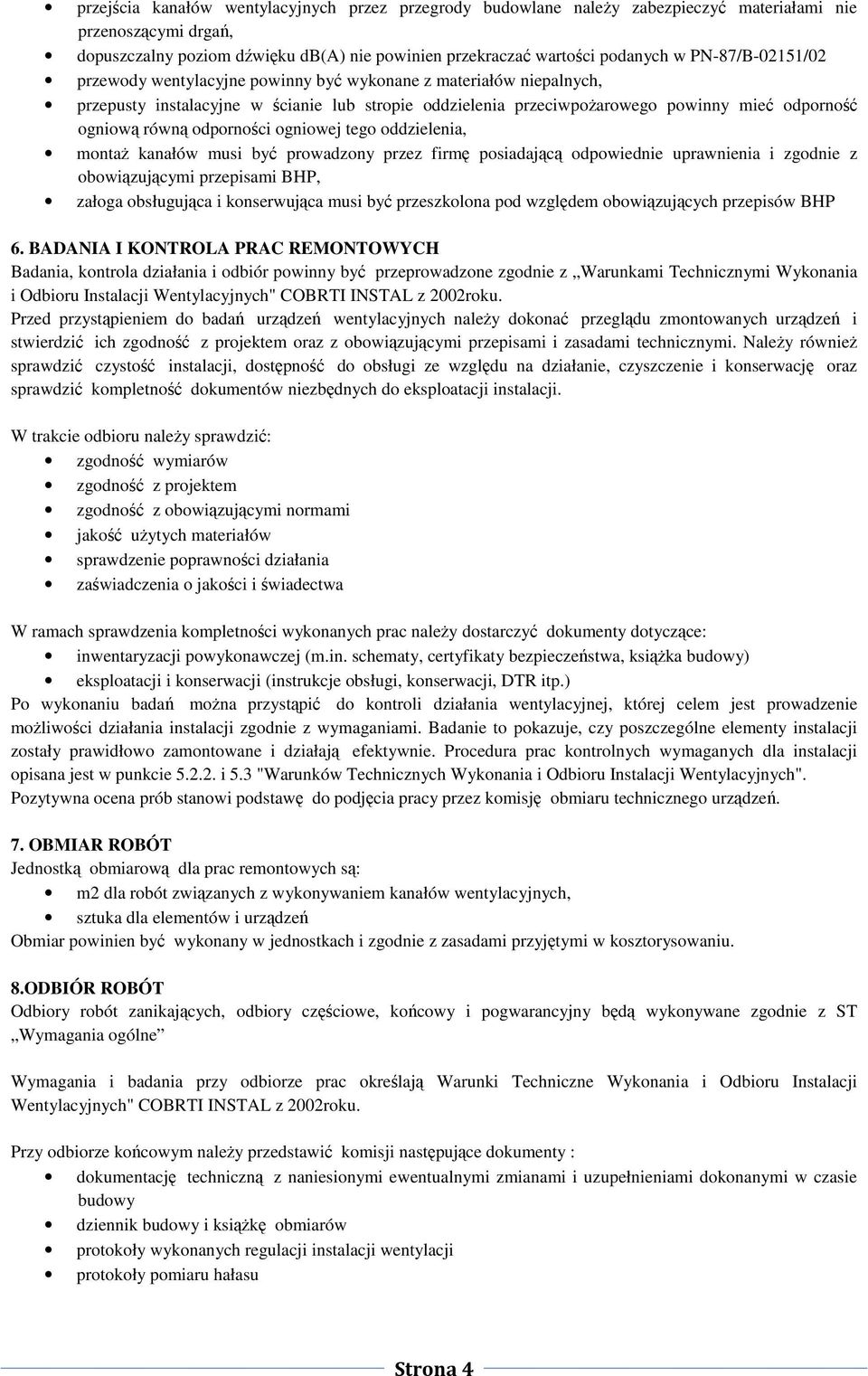

4 przejcia kanałów wentylacyjnych przez przegrody budowlane naley zabezpieczy materiałami nie przenoszcymi drga, dopuszczalny poziom dwiku db(a) nie powinien przekracza wartoci podanych w PN-87/B-02151/02 przewody wentylacyjne powinny by wykonane z materiałów niepalnych, przepusty instalacyjne w cianie lub stropie oddzielenia przeciwpoarowego powinny mie odporno ogniow równ odpornoci ogniowej tego oddzielenia, monta kanałów musi by prowadzony przez firm posiadajc odpowiednie uprawnienia i zgodnie z obowizujcymi przepisami BHP, załoga obsługujca i konserwujca musi by przeszkolona pod wzgldem obowizujcych przepisów BHP 6. BADANIA I KONTROLA PRAC REMONTOWYCH Badania, kontrola działania i odbiór powinny by przeprowadzone zgodnie z Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych" COBRTI INSTAL z 2002roku. Przed przystpieniem do bada urzdze wentylacyjnych naley dokona przegldu zmontowanych urzdze i stwierdzi ich zgodno z projektem oraz z obowizujcymi przepisami i zasadami technicznymi. Naley równie sprawdzi czysto instalacji, dostpno do obsługi ze wzgldu na działanie, czyszczenie i konserwacj oraz sprawdzi kompletno dokumentów niezbdnych do eksploatacji instalacji. W trakcie odbioru naley sprawdzi: zgodno wymiarów zgodno z projektem zgodno z obowizujcymi normami jako uytych materiałów sprawdzenie poprawnoci działania zawiadczenia o jakoci i wiadectwa W ramach sprawdzenia kompletnoci wykonanych prac naley dostarczy dokumenty dotyczce: inwentaryzacji powykonawczej (m.in. schematy, certyfikaty bezpieczestwa, ksika budowy) eksploatacji i konserwacji (instrukcje obsługi, konserwacji, DTR itp.) Po wykonaniu bada mona przystpi do kontroli działania wentylacyjnej, której celem jest prowadzenie moliwoci działania instalacji zgodnie z wymaganiami. Badanie to pokazuje, czy poszczególne elementy instalacji zostały prawidłowo zamontowane i działaj efektywnie. Procedura prac kontrolnych wymaganych dla instalacji opisana jest w punkcie i 5.3 "Warunków Technicznych Wykonania i Odbioru Instalacji Wentylacyjnych". Pozytywna ocena prób stanowi podstaw do podjcia pracy przez komisj obmiaru technicznego urzdze. 7. OBMIAR ROBÓT Jednostk obmiarow dla prac remontowych s: m2 dla robót zwizanych z wykonywaniem kanałów wentylacyjnych, sztuka dla elementów i urzdze Obmiar powinien by wykonany w jednostkach i zgodnie z zasadami przyjtymi w kosztorysowaniu. 8.ODBIÓR ROBÓT Odbiory robót zanikajcych, odbiory czciowe, kocowy i pogwarancyjny bd wykonywane zgodnie z ST Wymagania ogólne Wymagania i badania przy odbiorze prac okrelaj Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych" COBRTI INSTAL z 2002roku. Przy odbiorze kocowym naley przedstawi komisji nastpujce dokumenty : dokumentacj techniczn z naniesionymi ewentualnymi zmianami i uzupełnieniami dokonanymi w czasie budowy dziennik budowy i ksik obmiarów protokoły wykonanych regulacji instalacji wentylacji protokoły pomiaru hałasu

5 dokumenty dopuszczajce uyte materiały do stosowania w budownictwie instrukcje obsługi i gwarancje Przy odbiorze kocowym naley sprawdzi : zgodno wykonania z projektem technicznym urzdzenia oraz z ewentualnymi zapisami w dzienniku budowy dotyczcymi zmian i odstpstw w dokumentacji technicznej, zgodno wykonania z Wytycznymi Technicznymi Wykonania i Odbioru, a w przypadku odstpstw uzasadnienie koniecznoci odstpstwa, wprowadzonego do dziennika budowy i potwierdzonego przez Inspektora Nadzoru. 9. ROZLICZANIE ROBÓT Rozliczenie robót przedstawione zostało w ST Wymagania ogólne 10. DOKUMENTY ODNIESIENIA 10.1 Dokumentacja projektowa Podstaw do wykonania robót s: Projekt wykonawczy pergoli południowej z pomieszczeniem wentylatorni. Niniejsza specyfikacja techniczna. Specyfikacja Techniczna wykonania i odbioru robót budowlanych. Wymagania ogólne. Specyfikacja Techniczna nr SST/E/9/2009. Wymagania montaowe, instrukcje producentów zastosowanych elementów Obowizujce przepisy i normy 10.2 Normy PN-EN 1505:2001 Wentylacja budynków - przewody proste i kształtki wentylacyjne z blachy o przekroju prostoktnym - wymiary PN-B :1999 Wentylacja i klimatyzacja - terminologia PN-B :1999 Wentylacja - przewody wentylacyjne - podstawowe wymagania i badania PN-B 76001:1966 Wentylacja. Przewody wentylacyjne. Szczelno Wymagania i badania. PN-B :1996 Wentylacja - połczenia urzdze, przewodów i kształtek wentylacyjnych blaszanych PN-EN 12097:2007 Wentylacja budynków - Sieci przewodów - wymagania dotyczce czci składowych sieci przewodów ułatwiajcych konserwacj sieci przewodów PN-EN 1507:2007 Wentylacja budynków. Przewody wentylacyjne z blachy o przekroju prostoktnym. Wymagania dotyczce wytrzymałoci i szczelnoci PN-EN 13779:2005 Wentylacja budynków niemieszkalnych. Wymagania dotyczce właciwoci instalacji wentylacji i klimatyzacji PN-EN 12599:2002 Wentylacja budynków- Procedury bada i metody pomiarowe dotyczce odbioru wykonanych instalacji wentylacji i klimatyzacji PN-EN 12599:2002/AC:2004 Wentylacja budynków Procedury bada i metody pomiarowe dotyczce odbioru wykonanych instalacji wentylacji i klimatyzacji PN-EN 12236:2003 Wentylacja budynków -podwieszenia i podpory przewodów wentylacyjnych wymagania wytrzymałociowe PN-EN 12599:2002 Wentylacja budynków - Procedury bada i metody pomiarowe dotyczce odbioru wykonanych instalacji wentylacji i klimatyzacji PN-EN 12599:2002/AC:2004 Wentylacja budynków - Procedury bada i metody pomiarowe dotyczce odbioru wykonanych instalacji wentylacji i klimatyzacji PN-EN 12792:2006 Wentylacja budynków - symbole, terminologia i oznaczenia na rysunkach. PN-ISO : Budownictwo. Wyraenie wymaga uytkownika. Wymagania dotyczce czystoci powietrza. PN-89/B Wentylacja i klimatyzacja. Rysunek techniczny. Zasady wykonywania i oznaczenia. PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewntrznego. PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewntrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi.

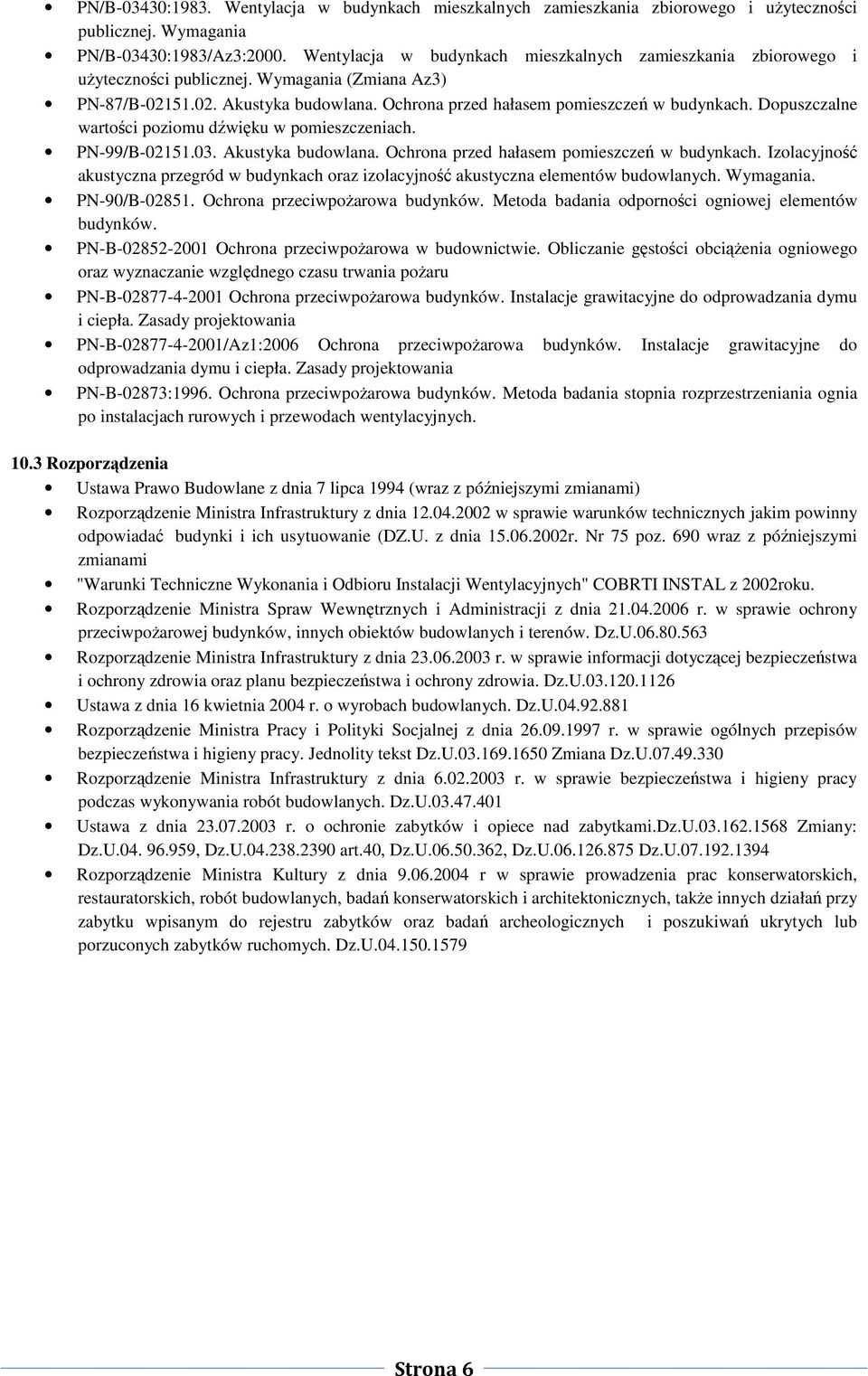

6 PN/B-03430:1983. Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uytecznoci publicznej. Wymagania PN/B-03430:1983/Az3:2000. Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uytecznoci publicznej. Wymagania (Zmiana Az3) PN-87/B Akustyka budowlana. Ochrona przed hałasem pomieszcze w budynkach. Dopuszczalne wartoci poziomu dwiku w pomieszczeniach. PN-99/B Akustyka budowlana. Ochrona przed hałasem pomieszcze w budynkach. Izolacyjno akustyczna przegród w budynkach oraz izolacyjno akustyczna elementów budowlanych. Wymagania. PN-90/B Ochrona przeciwpoarowa budynków. Metoda badania odpornoci ogniowej elementów budynków. PN-B Ochrona przeciwpoarowa w budownictwie. Obliczanie gstoci obcienia ogniowego oraz wyznaczanie wzgldnego czasu trwania poaru PN-B Ochrona przeciwpoarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania PN-B /Az1:2006 Ochrona przeciwpoarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania PN-B-02873:1996. Ochrona przeciwpoarowa budynków. Metoda badania stopnia rozprzestrzeniania ognia po instalacjach rurowych i przewodach wentylacyjnych Rozporzdzenia Ustawa Prawo Budowlane z dnia 7 lipca 1994 (wraz z póniejszymi zmianami) Rozporzdzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie (DZ.U. z dnia r. Nr 75 poz. 690 wraz z póniejszymi zmianami "Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych" COBRTI INSTAL z 2002roku. Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia r. w sprawie ochrony przeciwpoarowej budynków, innych obiektów budowlanych i terenów. Dz.U Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia. Dz.U Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych. Dz.U Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczestwa i higieny pracy. Jednolity tekst Dz.U Zmiana Dz.U Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych. Dz.U Ustawa z dnia r. o ochronie zabytków i opiece nad zabytkami.dz.u Zmiany: Dz.U , Dz.U art.40, Dz.U , Dz.U Dz.U Rozporzdzenie Ministra Kultury z dnia r w sprawie prowadzenia prac konserwatorskich, restauratorskich, robót budowlanych, bada konserwatorskich i architektonicznych, take innych działa przy zabytku wpisanym do rejestru zabytków oraz bada archeologicznych i poszukiwa ukrytych lub porzuconych zabytków ruchomych. Dz.U
