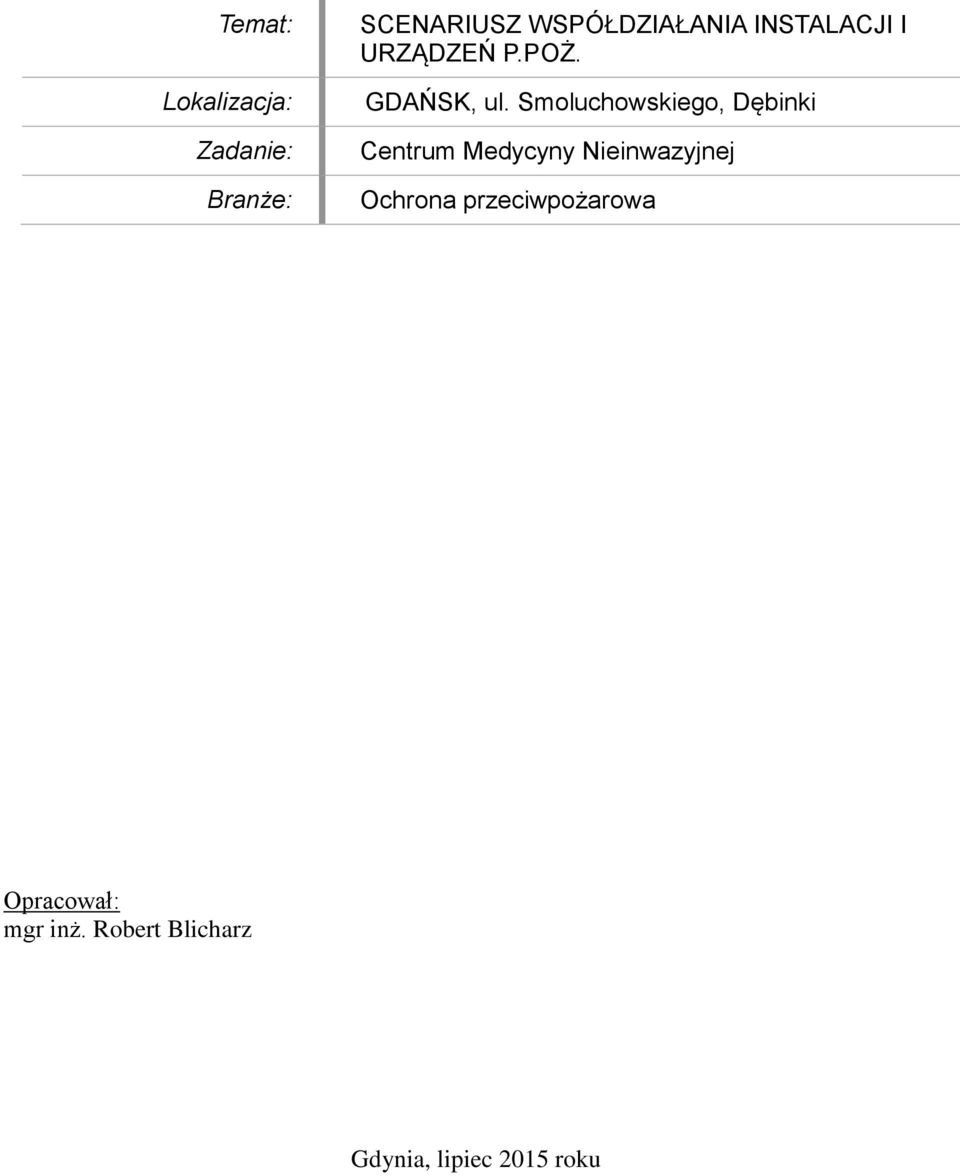

1 Temat: Lokalizacja: Zadanie: Branże: SCENARIUSZ WSPÓŁDZIAŁANIA INSTALACJI I URZĄDZEŃ P.POŻ. GDAŃSK, ul. Smoluchowskiego, Dębinki Centrum Medycyny Nieinwazyjnej Ochrona przeciwpożarowa Opracował: mgr inż. Robert Blicharz Gdynia, lipiec 2015 roku

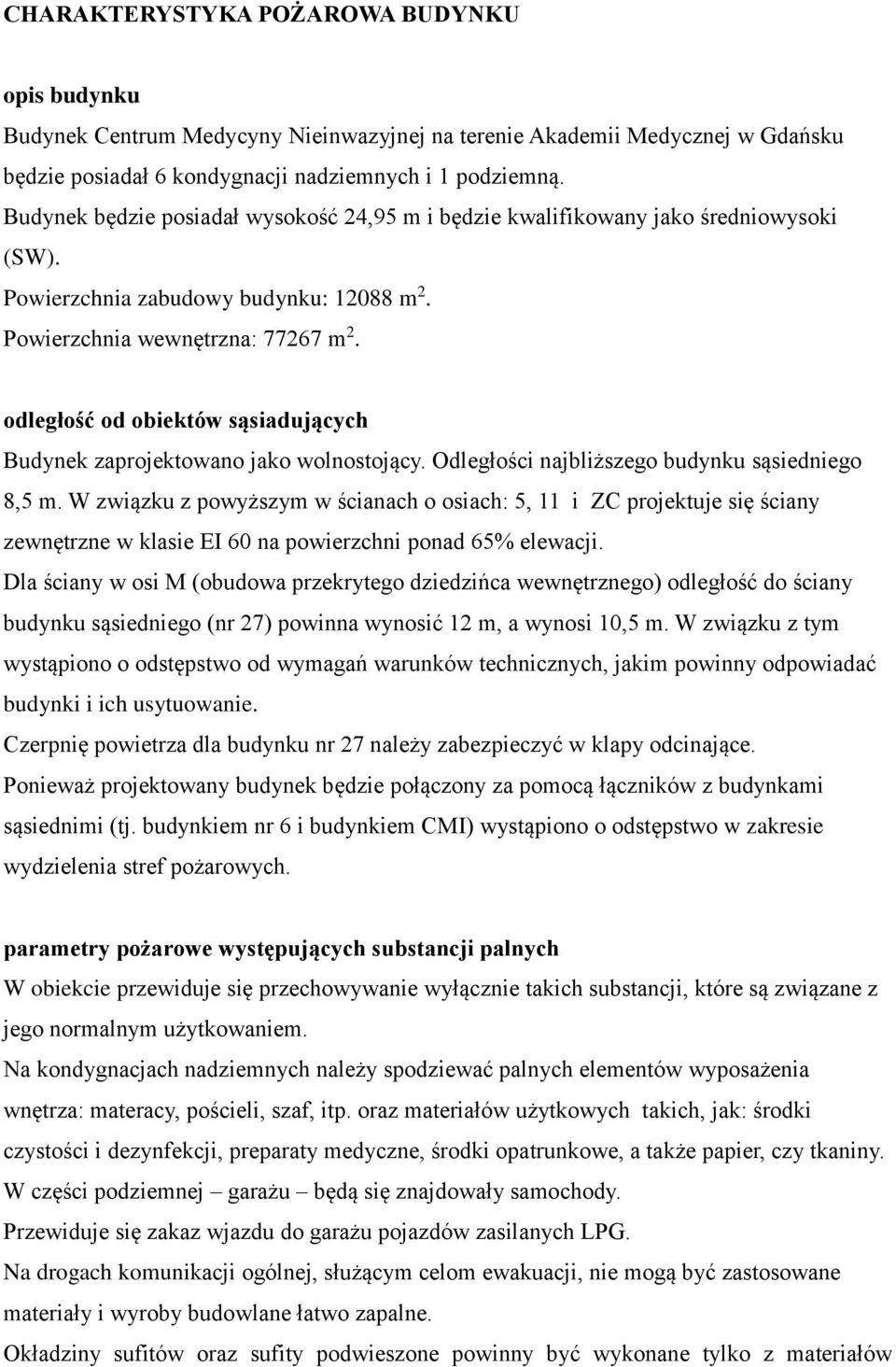

2 CHARAKTERYSTYKA POŻAROWA BUDYNKU opis budynku Budynek Centrum Medycyny Nieinwazyjnej na terenie Akademii Medycznej w Gdańsku będzie posiadał 6 kondygnacji nadziemnych i 1 podziemną. Budynek będzie posiadał wysokość 24,95 m i będzie kwalifikowany jako średniowysoki (SW). Powierzchnia zabudowy budynku: m 2. Powierzchnia wewnętrzna: m 2. odległość od obiektów sąsiadujących Budynek zaprojektowano jako wolnostojący. Odległości najbliższego budynku sąsiedniego 8,5 m. W związku z powyższym w ścianach o osiach: 5, 11 i ZC projektuje się ściany zewnętrzne w klasie EI 60 na powierzchni ponad 65% elewacji. Dla ściany w osi M (obudowa przekrytego dziedzińca wewnętrznego) odległość do ściany budynku sąsiedniego (nr 27) powinna wynosić 12 m, a wynosi 10,5 m. W związku z tym wystąpiono o odstępstwo od wymagań warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Czerpnię powietrza dla budynku nr 27 należy zabezpieczyć w klapy odcinające. Ponieważ projektowany budynek będzie połączony za pomocą łączników z budynkami sąsiednimi (tj. budynkiem nr 6 i budynkiem CMI) wystąpiono o odstępstwo w zakresie wydzielenia stref pożarowych. parametry pożarowe występujących substancji palnych W obiekcie przewiduje się przechowywanie wyłącznie takich substancji, które są związane z jego normalnym użytkowaniem. Na kondygnacjach nadziemnych należy spodziewać palnych elementów wyposażenia wnętrza: materacy, pościeli, szaf, itp. oraz materiałów użytkowych takich, jak: środki czystości i dezynfekcji, preparaty medyczne, środki opatrunkowe, a także papier, czy tkaniny. W części podziemnej garażu będą się znajdowały samochody. Przewiduje się zakaz wjazdu do garażu pojazdów zasilanych LPG. Na drogach komunikacji ogólnej, służącym celom ewakuacji, nie mogą być zastosowane materiały i wyroby budowlane łatwo zapalne. Okładziny sufitów oraz sufity podwieszone powinny być wykonane tylko z materiałów

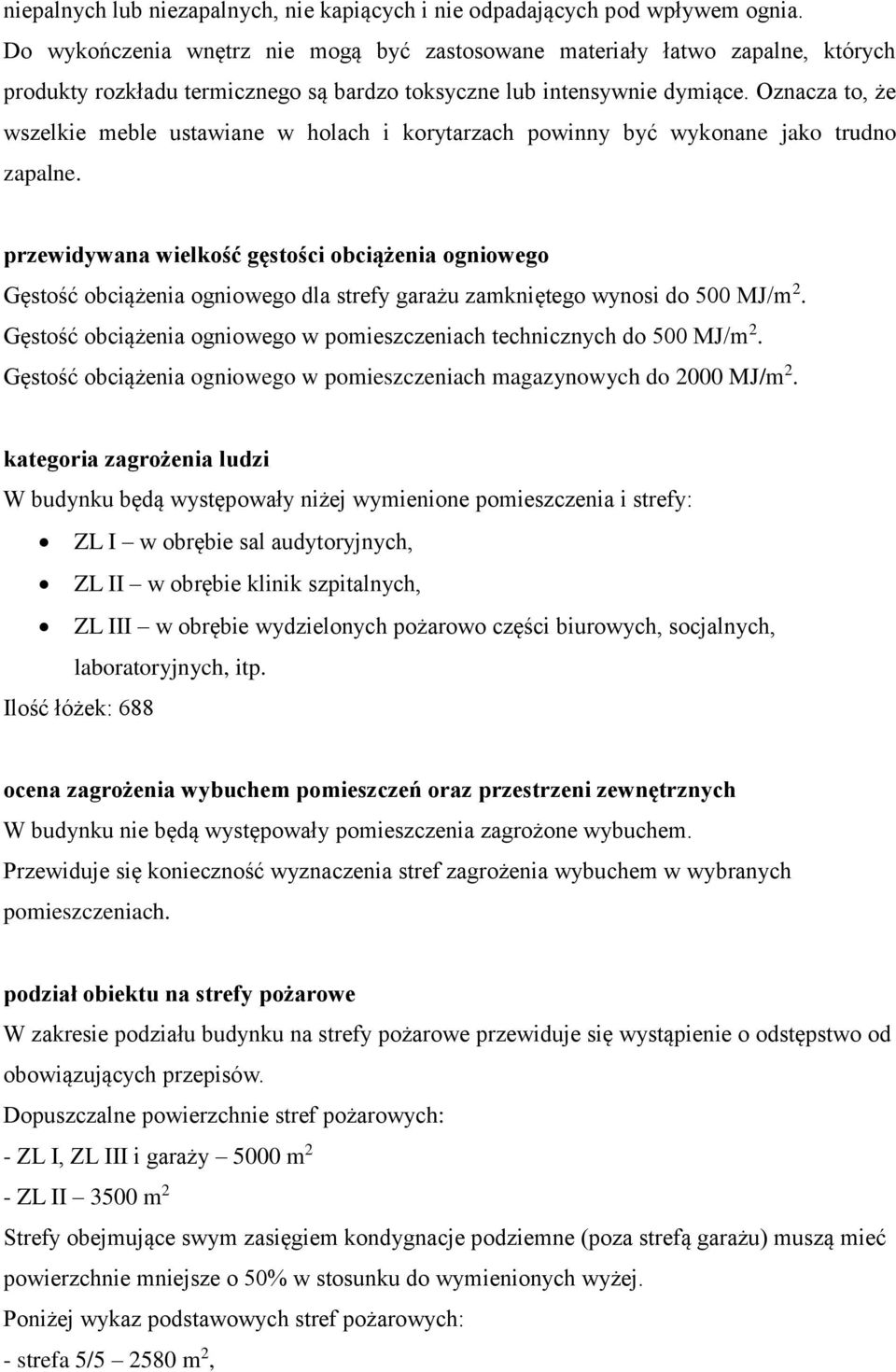

3 niepalnych lub niezapalnych, nie kapiących i nie odpadających pod wpływem ognia. Do wykończenia wnętrz nie mogą być zastosowane materiały łatwo zapalne, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące. Oznacza to, że wszelkie meble ustawiane w holach i korytarzach powinny być wykonane jako trudno zapalne. przewidywana wielkość gęstości obciążenia ogniowego Gęstość obciążenia ogniowego dla strefy garażu zamkniętego wynosi do 500 MJ/m 2. Gęstość obciążenia ogniowego w pomieszczeniach technicznych do 500 MJ/m 2. Gęstość obciążenia ogniowego w pomieszczeniach magazynowych do 2000 MJ/m 2. kategoria zagrożenia ludzi W budynku będą występowały niżej wymienione pomieszczenia i strefy: ZL I w obrębie sal audytoryjnych, ZL II w obrębie klinik szpitalnych, ZL III w obrębie wydzielonych pożarowo części biurowych, socjalnych, laboratoryjnych, itp. Ilość łóżek: 688 ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych W budynku nie będą występowały pomieszczenia zagrożone wybuchem. Przewiduje się konieczność wyznaczenia stref zagrożenia wybuchem w wybranych pomieszczeniach. podział obiektu na strefy pożarowe W zakresie podziału budynku na strefy pożarowe przewiduje się wystąpienie o odstępstwo od obowiązujących przepisów. Dopuszczalne powierzchnie stref pożarowych: - ZL I, ZL III i garaży 5000 m 2 - ZL II 3500 m 2 Strefy obejmujące swym zasięgiem kondygnacje podziemne (poza strefą garażu) muszą mieć powierzchnie mniejsze o 50% w stosunku do wymienionych wyżej. Poniżej wykaz podstawowych stref pożarowych: - strefa 5/ m 2,

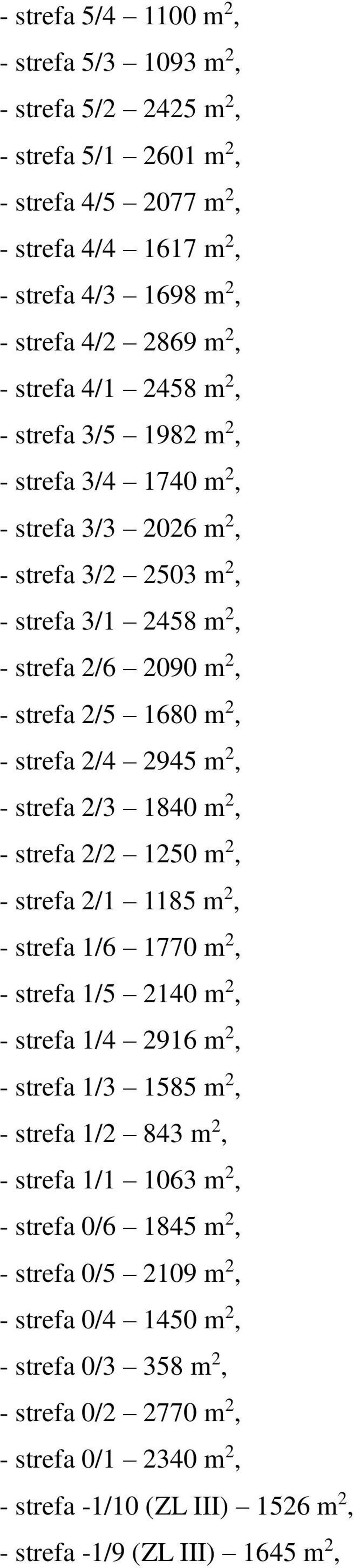

4 - strefa 5/ m 2, - strefa 5/ m 2, - strefa 5/ m 2, - strefa 5/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 1/ m 2, - strefa 1/ m 2, - strefa 1/ m 2, - strefa 1/ m 2, - strefa 1/2 843 m 2, - strefa 1/ m 2, - strefa 0/ m 2, - strefa 0/ m 2, - strefa 0/ m 2, - strefa 0/3 358 m 2, - strefa 0/ m 2, - strefa 0/ m 2, - strefa -1/10 (ZL III) 1526 m 2, - strefa -1/9 (ZL III) 1645 m 2,

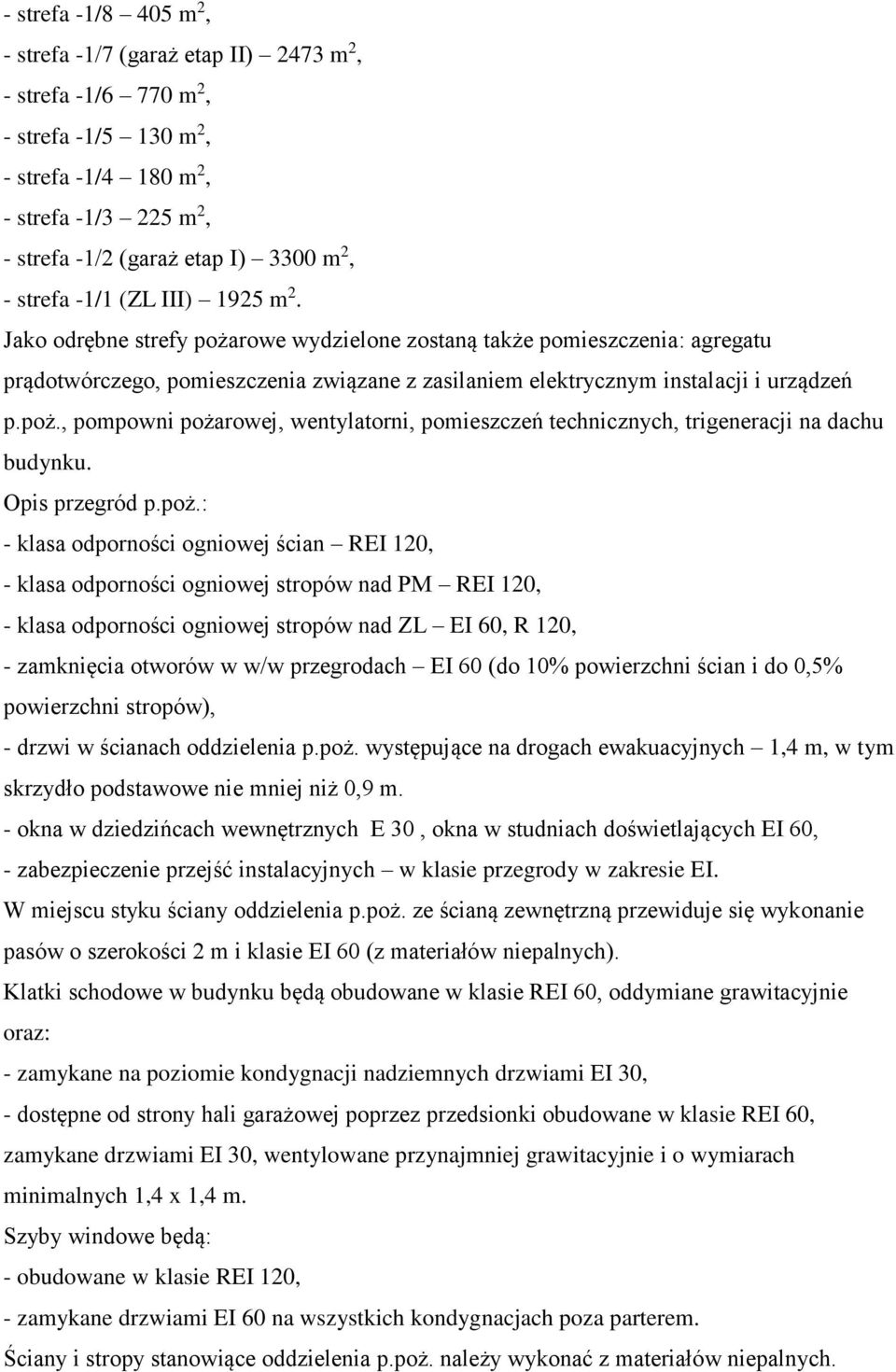

5 - strefa -1/8 405 m 2, - strefa -1/7 (garaż etap II) 2473 m 2, - strefa -1/6 770 m 2, - strefa -1/5 130 m 2, - strefa -1/4 180 m 2, - strefa -1/3 225 m 2, - strefa -1/2 (garaż etap I) 3300 m 2, - strefa -1/1 (ZL III) 1925 m 2. Jako odrębne strefy pożarowe wydzielone zostaną także pomieszczenia: agregatu prądotwórczego, pomieszczenia związane z zasilaniem elektrycznym instalacji i urządzeń p.poż., pompowni pożarowej, wentylatorni, pomieszczeń technicznych, trigeneracji na dachu budynku. Opis przegród p.poż.: - klasa odporności ogniowej ścian REI 120, - klasa odporności ogniowej stropów nad PM REI 120, - klasa odporności ogniowej stropów nad ZL EI 60, R 120, - zamknięcia otworów w w/w przegrodach EI 60 (do 10% powierzchni ścian i do 0,5% powierzchni stropów), - drzwi w ścianach oddzielenia p.poż. występujące na drogach ewakuacyjnych 1,4 m, w tym skrzydło podstawowe nie mniej niż 0,9 m. - okna w dziedzińcach wewnętrznych E 30, okna w studniach doświetlających EI 60, - zabezpieczenie przejść instalacyjnych w klasie przegrody w zakresie EI. W miejscu styku ściany oddzielenia p.poż. ze ścianą zewnętrzną przewiduje się wykonanie pasów o szerokości 2 m i klasie EI 60 (z materiałów niepalnych). Klatki schodowe w budynku będą obudowane w klasie REI 60, oddymiane grawitacyjnie oraz: - zamykane na poziomie kondygnacji nadziemnych drzwiami EI 30, - dostępne od strony hali garażowej poprzez przedsionki obudowane w klasie REI 60, zamykane drzwiami EI 30, wentylowane przynajmniej grawitacyjnie i o wymiarach minimalnych 1,4 x 1,4 m. Szyby windowe będą: - obudowane w klasie REI 120, - zamykane drzwiami EI 60 na wszystkich kondygnacjach poza parterem. Ściany i stropy stanowiące oddzielenia p.poż. należy wykonać z materiałów niepalnych.

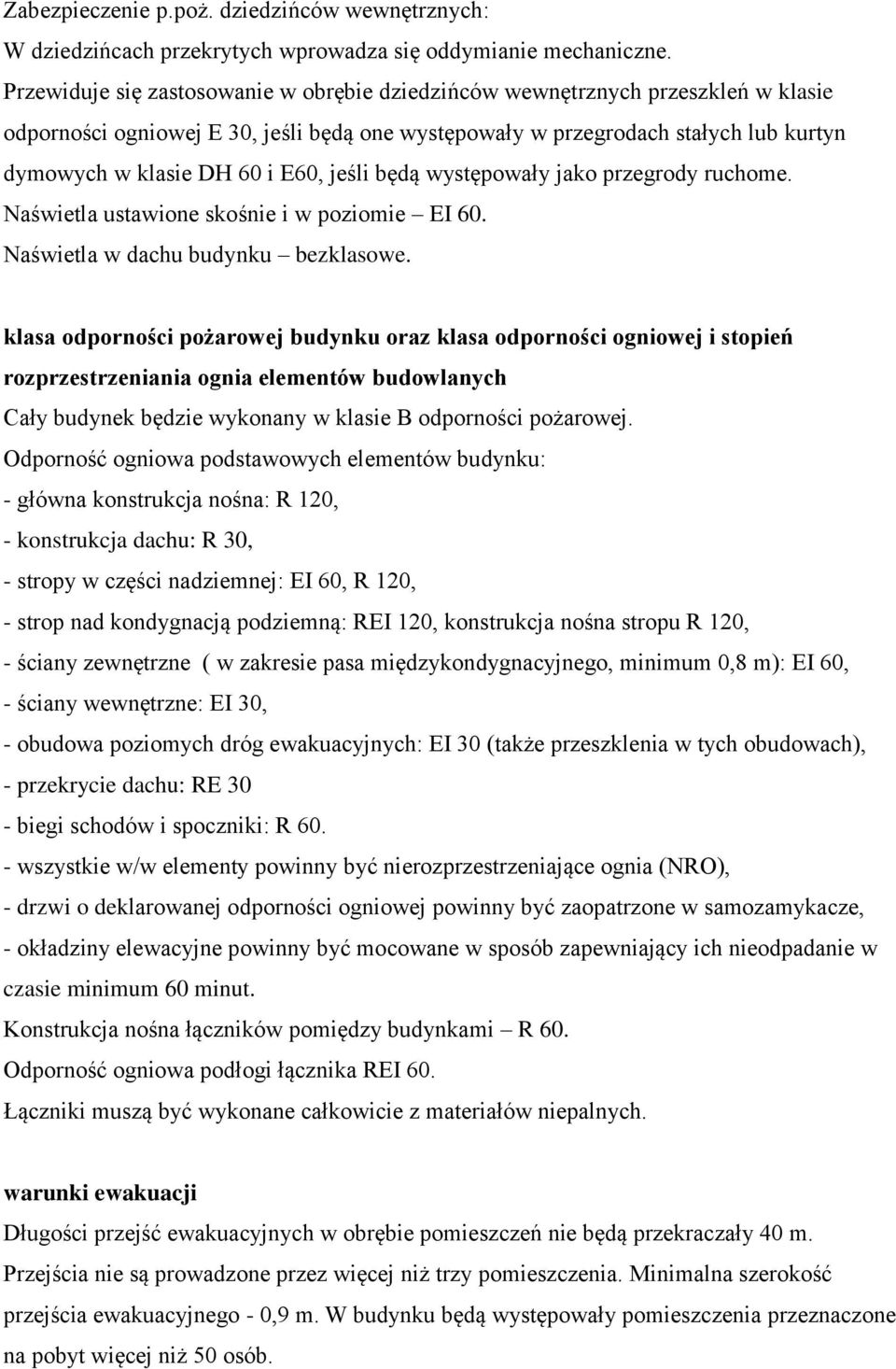

6 Zabezpieczenie p.poż. dziedzińców wewnętrznych: W dziedzińcach przekrytych wprowadza się oddymianie mechaniczne. Przewiduje się zastosowanie w obrębie dziedzińców wewnętrznych przeszkleń w klasie odporności ogniowej E 30, jeśli będą one występowały w przegrodach stałych lub kurtyn dymowych w klasie DH 60 i E60, jeśli będą występowały jako przegrody ruchome. Naświetla ustawione skośnie i w poziomie EI 60. Naświetla w dachu budynku bezklasowe. klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych Cały budynek będzie wykonany w klasie B odporności pożarowej. Odporność ogniowa podstawowych elementów budynku: - główna konstrukcja nośna: R 120, - konstrukcja dachu: R 30, - stropy w części nadziemnej: EI 60, R 120, - strop nad kondygnacją podziemną: REI 120, konstrukcja nośna stropu R 120, - ściany zewnętrzne ( w zakresie pasa międzykondygnacyjnego, minimum 0,8 m): EI 60, - ściany wewnętrzne: EI 30, - obudowa poziomych dróg ewakuacyjnych: EI 30 (także przeszklenia w tych obudowach), - przekrycie dachu: RE 30 - biegi schodów i spoczniki: R wszystkie w/w elementy powinny być nierozprzestrzeniające ognia (NRO), - drzwi o deklarowanej odporności ogniowej powinny być zaopatrzone w samozamykacze, - okładziny elewacyjne powinny być mocowane w sposób zapewniający ich nieodpadanie w czasie minimum 60 minut. Konstrukcja nośna łączników pomiędzy budynkami R 60. Odporność ogniowa podłogi łącznika REI 60. Łączniki muszą być wykonane całkowicie z materiałów niepalnych. warunki ewakuacji Długości przejść ewakuacyjnych w obrębie pomieszczeń nie będą przekraczały 40 m. Przejścia nie są prowadzone przez więcej niż trzy pomieszczenia. Minimalna szerokość przejścia ewakuacyjnego - 0,9 m. W budynku będą występowały pomieszczenia przeznaczone na pobyt więcej niż 50 osób.

7 Dla pomieszczeń tych oraz pomieszczeń o powierzchni większej niż 300 m 2 przewidziano minimum dwa wyjścia ewakuacyjne, otwierane w kierunku na zewnątrz i znajdujące się w odległości ponad 5 m od siebie. Drzwi z pomieszczeń przeznaczonych na pobyt ponad 6 osób o ograniczonej zdolności poruszania się będą otwierały się w kierunku na zewnątrz. Drzwi po ich całkowitym otwarciu nie mogą zawężać szerokości korytarzy. Szerokość korytarzy wynosi minimum 1,4 m, wysokość minimum 2,2 m. W zakresie wybranych długości dojść ewakuacyjnych przewiduje się konieczność uzyskania odstępstw, ze względu na przekroczenia wartości dopuszczalnych. Korytarze o długości większej niż 50 m będą podzielone na odcinki do 50 m za pomocą drzwi dymoszczelnych. Klatki schodowe w budynku będą obudowane pożarowo, zamykane drzwiami o podwyższonej odporności ogniowej oraz zabezpieczone przed dymem. Wymagana szerokość biegów schodów 140 cm, spoczników 150 cm. Wyjścia z klatek będą się odbywały bezpośrednio na zewnątrz lub poprzez korytarze obudowane w klasie REI 60 i zamykane drzwiami EI 30. Wymagana szerokość drzwi ewakuacyjnych na drodze z klatki schodowej na zewnątrz budynku 140 cm, w tym skrzydło podstawowe minimum 90 cm w świetle. W przypadku zastosowania drzwi rozsuwanych na drogach ewakuacyjnych należy zapewnić możliwość: automatycznego i ręcznego otwierania bez możliwości ich blokowania, samoczynnego otwarcia i pozostania otwartymi w razie pożaru lub awarii drzwi, co w praktyce oznacza, że drzwi te powinny być sterowane przy pomocy instalacji sygnalizacji pożaru obejmującej całą strefę pożarową. W zakresie występowania na drogach ewakuacyjnych drzwi przesuwanych nie sterowanych z SSP wystąpiono o odstępstwo. sposób zabezpieczenia przeciwpożarowego instalacji użytkowych Wymaga się, aby budynek posiadał dwa niezależne źródła zasilania: - podstawowe, np. z sieci energetycznej, - rezerwowe z innego GPZ lub z agregatu prądotwórczego. Przewiduje się wyposażenie budynku w instalacje odgromową. Dźwigi osobowe w budynku należy wyposażyć w możliwość zjazdu w czasie pożaru i zaniku napięcia. Zjazd pożarowy i zjazd po zaniku napięcia powinien odbywać się na parter

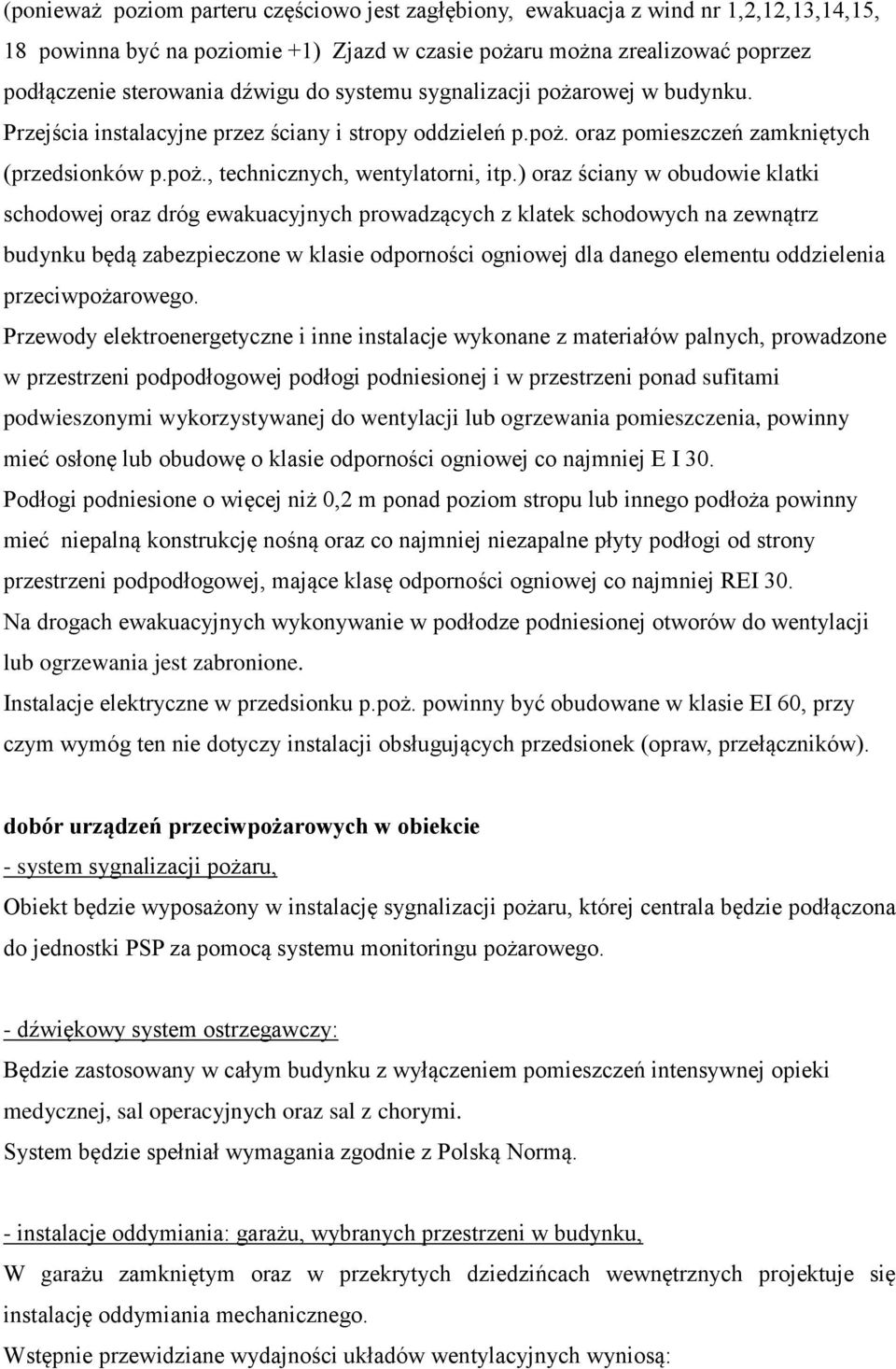

8 (ponieważ poziom parteru częściowo jest zagłębiony, ewakuacja z wind nr 1,2,12,13,14,15, 18 powinna być na poziomie +1) Zjazd w czasie pożaru można zrealizować poprzez podłączenie sterowania dźwigu do systemu sygnalizacji pożarowej w budynku. Przejścia instalacyjne przez ściany i stropy oddzieleń p.poż. oraz pomieszczeń zamkniętych (przedsionków p.poż., technicznych, wentylatorni, itp.) oraz ściany w obudowie klatki schodowej oraz dróg ewakuacyjnych prowadzących z klatek schodowych na zewnątrz budynku będą zabezpieczone w klasie odporności ogniowej dla danego elementu oddzielenia przeciwpożarowego. Przewody elektroenergetyczne i inne instalacje wykonane z materiałów palnych, prowadzone w przestrzeni podpodłogowej podłogi podniesionej i w przestrzeni ponad sufitami podwieszonymi wykorzystywanej do wentylacji lub ogrzewania pomieszczenia, powinny mieć osłonę lub obudowę o klasie odporności ogniowej co najmniej E I 30. Podłogi podniesione o więcej niż 0,2 m ponad poziom stropu lub innego podłoża powinny mieć niepalną konstrukcję nośną oraz co najmniej niezapalne płyty podłogi od strony przestrzeni podpodłogowej, mające klasę odporności ogniowej co najmniej REI 30. Na drogach ewakuacyjnych wykonywanie w podłodze podniesionej otworów do wentylacji lub ogrzewania jest zabronione. Instalacje elektryczne w przedsionku p.poż. powinny być obudowane w klasie EI 60, przy czym wymóg ten nie dotyczy instalacji obsługujących przedsionek (opraw, przełączników). dobór urządzeń przeciwpożarowych w obiekcie - system sygnalizacji pożaru, Obiekt będzie wyposażony w instalację sygnalizacji pożaru, której centrala będzie podłączona do jednostki PSP za pomocą systemu monitoringu pożarowego. - dźwiękowy system ostrzegawczy: Będzie zastosowany w całym budynku z wyłączeniem pomieszczeń intensywnej opieki medycznej, sal operacyjnych oraz sal z chorymi. System będzie spełniał wymagania zgodnie z Polską Normą. - instalacje oddymiania: garażu, wybranych przestrzeni w budynku, W garażu zamkniętym oraz w przekrytych dziedzińcach wewnętrznych projektuje się instalację oddymiania mechanicznego. Wstępnie przewidziane wydajności układów wentylacyjnych wyniosą:

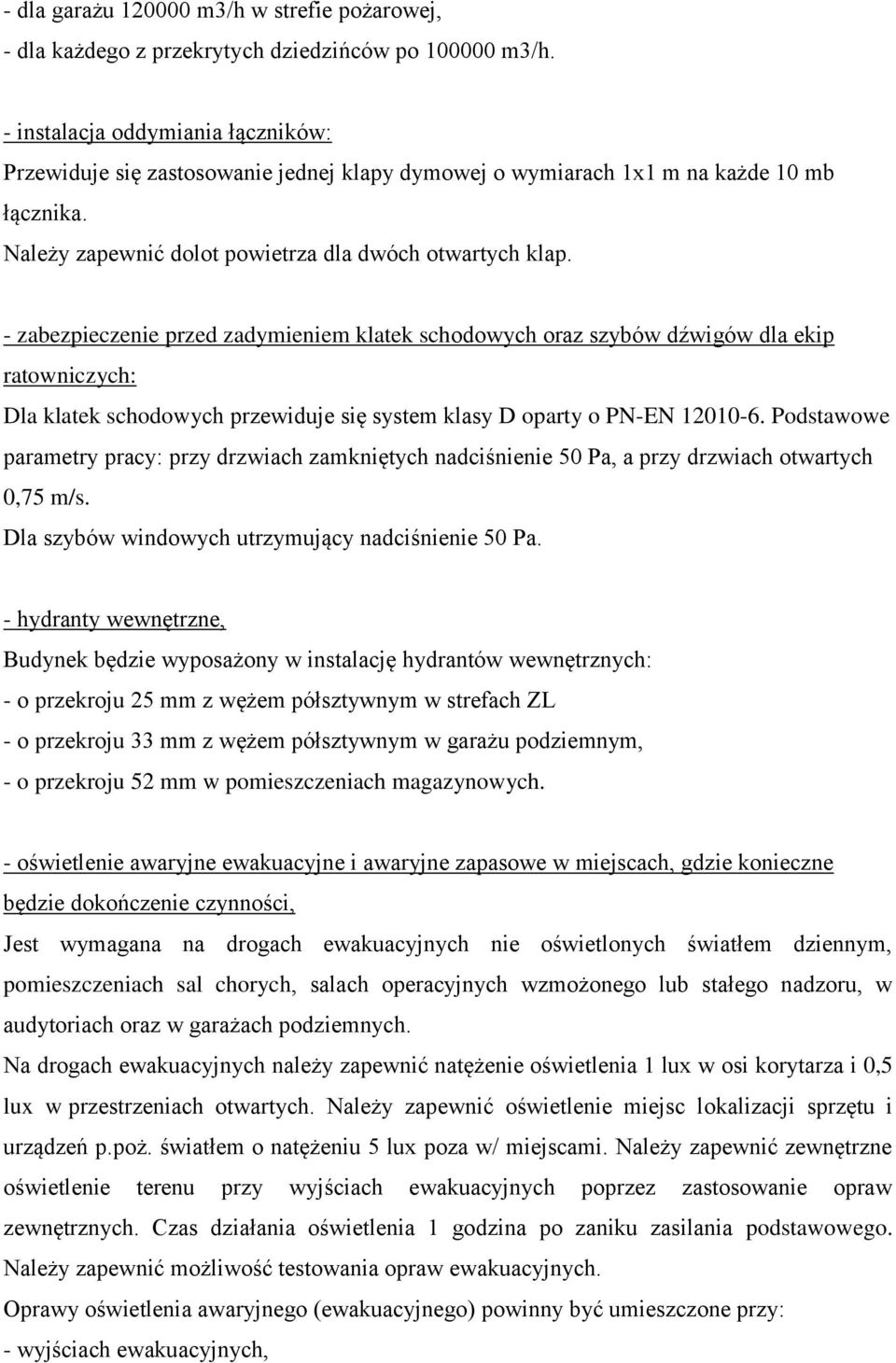

9 - dla garażu m3/h w strefie pożarowej, - dla każdego z przekrytych dziedzińców po m3/h. - instalacja oddymiania łączników: Przewiduje się zastosowanie jednej klapy dymowej o wymiarach 1x1 m na każde 10 mb łącznika. Należy zapewnić dolot powietrza dla dwóch otwartych klap. - zabezpieczenie przed zadymieniem klatek schodowych oraz szybów dźwigów dla ekip ratowniczych: Dla klatek schodowych przewiduje się system klasy D oparty o PN-EN Podstawowe parametry pracy: przy drzwiach zamkniętych nadciśnienie 50 Pa, a przy drzwiach otwartych 0,75 m/s. Dla szybów windowych utrzymujący nadciśnienie 50 Pa. - hydranty wewnętrzne, Budynek będzie wyposażony w instalację hydrantów wewnętrznych: - o przekroju 25 mm z wężem półsztywnym w strefach ZL - o przekroju 33 mm z wężem półsztywnym w garażu podziemnym, - o przekroju 52 mm w pomieszczeniach magazynowych. - oświetlenie awaryjne ewakuacyjne i awaryjne zapasowe w miejscach, gdzie konieczne będzie dokończenie czynności, Jest wymagana na drogach ewakuacyjnych nie oświetlonych światłem dziennym, pomieszczeniach sal chorych, salach operacyjnych wzmożonego lub stałego nadzoru, w audytoriach oraz w garażach podziemnych. Na drogach ewakuacyjnych należy zapewnić natężenie oświetlenia 1 lux w osi korytarza i 0,5 lux w przestrzeniach otwartych. Należy zapewnić oświetlenie miejsc lokalizacji sprzętu i urządzeń p.poż. światłem o natężeniu 5 lux poza w/ miejscami. Należy zapewnić zewnętrzne oświetlenie terenu przy wyjściach ewakuacyjnych poprzez zastosowanie opraw zewnętrznych. Czas działania oświetlenia 1 godzina po zaniku zasilania podstawowego. Należy zapewnić możliwość testowania opraw ewakuacyjnych. Oprawy oświetlenia awaryjnego (ewakuacyjnego) powinny być umieszczone przy: - wyjściach ewakuacyjnych,

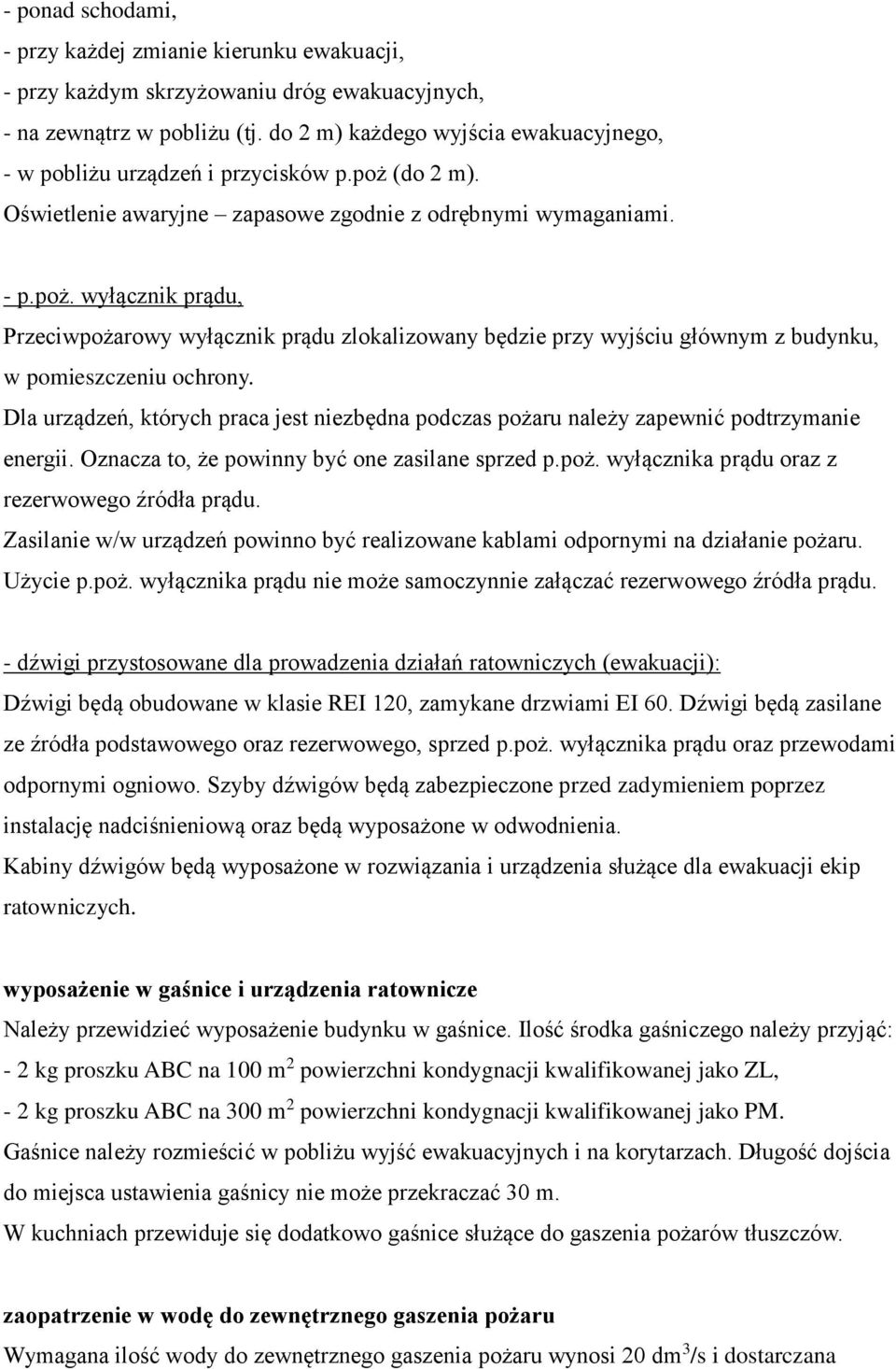

10 - ponad schodami, - przy każdej zmianie kierunku ewakuacji, - przy każdym skrzyżowaniu dróg ewakuacyjnych, - na zewnątrz w pobliżu (tj. do 2 m) każdego wyjścia ewakuacyjnego, - w pobliżu urządzeń i przycisków p.poż (do 2 m). Oświetlenie awaryjne zapasowe zgodnie z odrębnymi wymaganiami. - p.poż. wyłącznik prądu, Przeciwpożarowy wyłącznik prądu zlokalizowany będzie przy wyjściu głównym z budynku, w pomieszczeniu ochrony. Dla urządzeń, których praca jest niezbędna podczas pożaru należy zapewnić podtrzymanie energii. Oznacza to, że powinny być one zasilane sprzed p.poż. wyłącznika prądu oraz z rezerwowego źródła prądu. Zasilanie w/w urządzeń powinno być realizowane kablami odpornymi na działanie pożaru. Użycie p.poż. wyłącznika prądu nie może samoczynnie załączać rezerwowego źródła prądu. - dźwigi przystosowane dla prowadzenia działań ratowniczych (ewakuacji): Dźwigi będą obudowane w klasie REI 120, zamykane drzwiami EI 60. Dźwigi będą zasilane ze źródła podstawowego oraz rezerwowego, sprzed p.poż. wyłącznika prądu oraz przewodami odpornymi ogniowo. Szyby dźwigów będą zabezpieczone przed zadymieniem poprzez instalację nadciśnieniową oraz będą wyposażone w odwodnienia. Kabiny dźwigów będą wyposażone w rozwiązania i urządzenia służące dla ewakuacji ekip ratowniczych. wyposażenie w gaśnice i urządzenia ratownicze Należy przewidzieć wyposażenie budynku w gaśnice. Ilość środka gaśniczego należy przyjąć: - 2 kg proszku ABC na 100 m 2 powierzchni kondygnacji kwalifikowanej jako ZL, - 2 kg proszku ABC na 300 m 2 powierzchni kondygnacji kwalifikowanej jako PM. Gaśnice należy rozmieścić w pobliżu wyjść ewakuacyjnych i na korytarzach. Długość dojścia do miejsca ustawienia gaśnicy nie może przekraczać 30 m. W kuchniach przewiduje się dodatkowo gaśnice służące do gaszenia pożarów tłuszczów. zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Wymagana ilość wody do zewnętrznego gaszenia pożaru wynosi 20 dm 3 /s i dostarczana

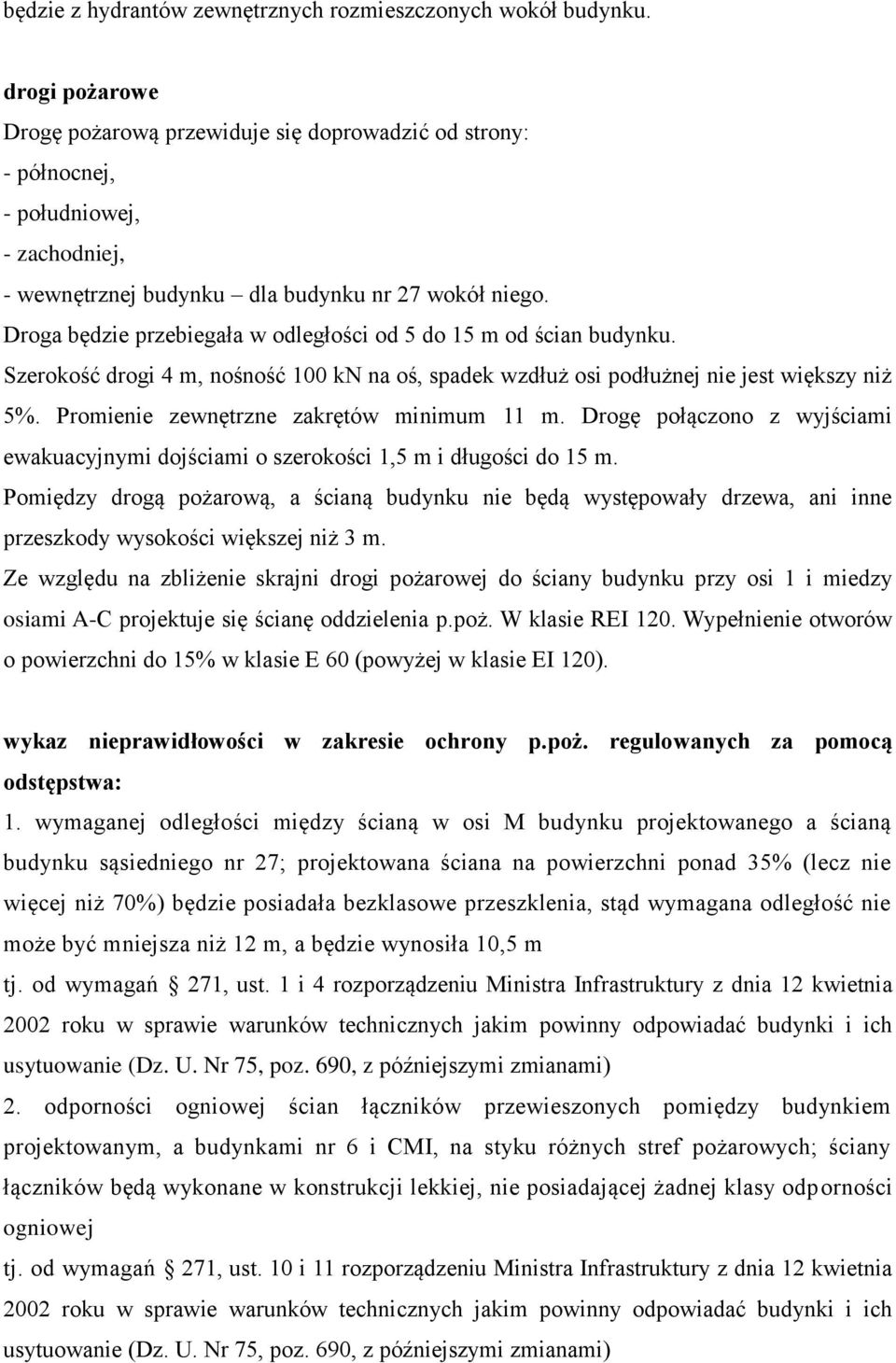

11 będzie z hydrantów zewnętrznych rozmieszczonych wokół budynku. drogi pożarowe Drogę pożarową przewiduje się doprowadzić od strony: - północnej, - południowej, - zachodniej, - wewnętrznej budynku dla budynku nr 27 wokół niego. Droga będzie przebiegała w odległości od 5 do 15 m od ścian budynku. Szerokość drogi 4 m, nośność 100 kn na oś, spadek wzdłuż osi podłużnej nie jest większy niż 5%. Promienie zewnętrzne zakrętów minimum 11 m. Drogę połączono z wyjściami ewakuacyjnymi dojściami o szerokości 1,5 m i długości do 15 m. Pomiędzy drogą pożarową, a ścianą budynku nie będą występowały drzewa, ani inne przeszkody wysokości większej niż 3 m. Ze względu na zbliżenie skrajni drogi pożarowej do ściany budynku przy osi 1 i miedzy osiami A-C projektuje się ścianę oddzielenia p.poż. W klasie REI 120. Wypełnienie otworów o powierzchni do 15% w klasie E 60 (powyżej w klasie EI 120). wykaz nieprawidłowości w zakresie ochrony p.poż. regulowanych za pomocą odstępstwa: 1. wymaganej odległości między ścianą w osi M budynku projektowanego a ścianą budynku sąsiedniego nr 27; projektowana ściana na powierzchni ponad 35% (lecz nie więcej niż 70%) będzie posiadała bezklasowe przeszklenia, stąd wymagana odległość nie może być mniejsza niż 12 m, a będzie wynosiła 10,5 m tj. od wymagań 271, ust. 1 i 4 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) 2. odporności ogniowej ścian łączników przewieszonych pomiędzy budynkiem projektowanym, a budynkami nr 6 i CMI, na styku różnych stref pożarowych; ściany łączników będą wykonane w konstrukcji lekkiej, nie posiadającej żadnej klasy odporności ogniowej tj. od wymagań 271, ust. 10 i 11 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami)

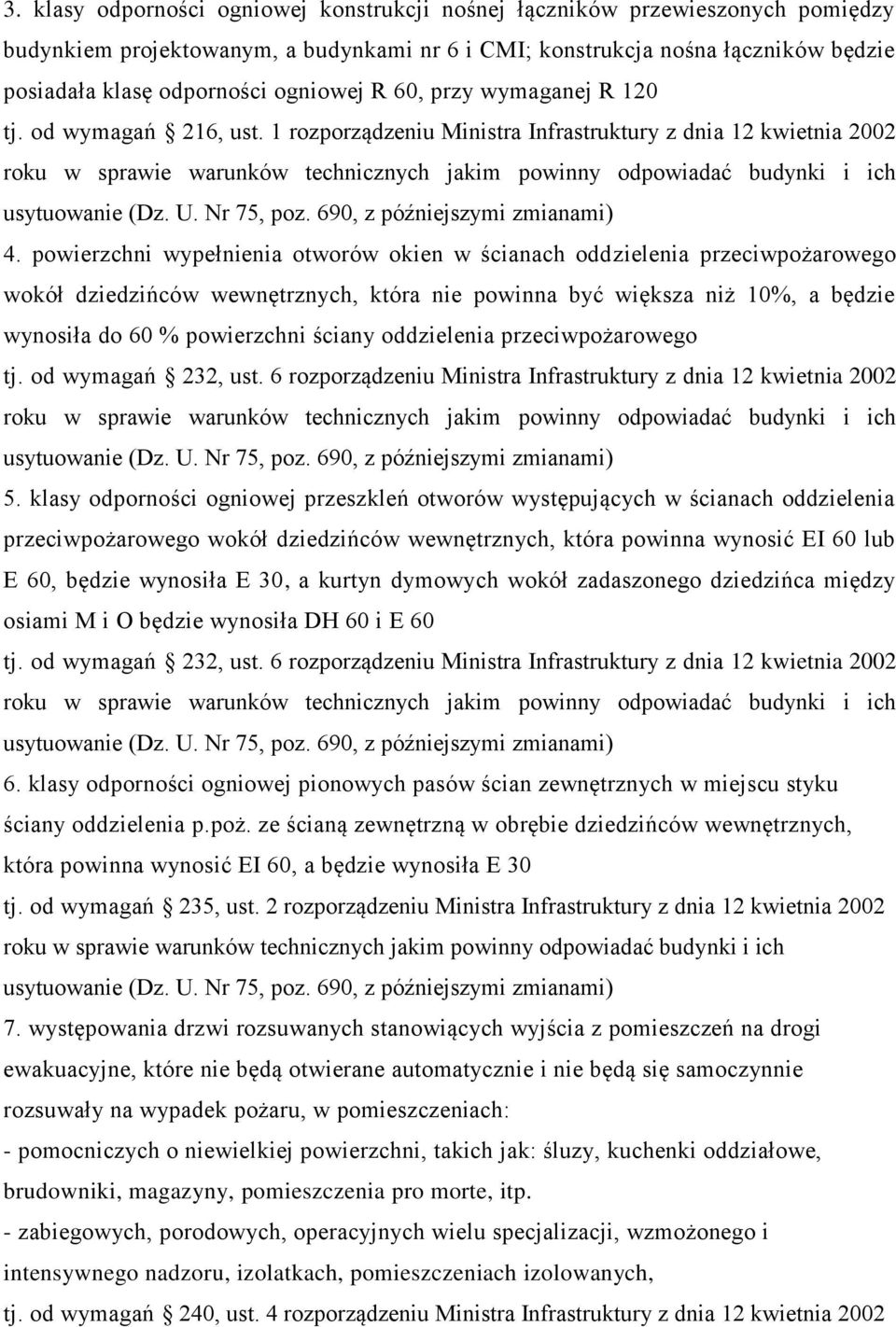

12 3. klasy odporności ogniowej konstrukcji nośnej łączników przewieszonych pomiędzy budynkiem projektowanym, a budynkami nr 6 i CMI; konstrukcja nośna łączników będzie posiadała klasę odporności ogniowej R 60, przy wymaganej R 120 tj. od wymagań 216, ust. 1 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) 4. powierzchni wypełnienia otworów okien w ścianach oddzielenia przeciwpożarowego wokół dziedzińców wewnętrznych, która nie powinna być większa niż 10%, a będzie wynosiła do 60 % powierzchni ściany oddzielenia przeciwpożarowego tj. od wymagań 232, ust. 6 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) 5. klasy odporności ogniowej przeszkleń otworów występujących w ścianach oddzielenia przeciwpożarowego wokół dziedzińców wewnętrznych, która powinna wynosić EI 60 lub E 60, będzie wynosiła E 30, a kurtyn dymowych wokół zadaszonego dziedzińca między osiami M i O będzie wynosiła DH 60 i E 60 tj. od wymagań 232, ust. 6 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) 6. klasy odporności ogniowej pionowych pasów ścian zewnętrznych w miejscu styku ściany oddzielenia p.poż. ze ścianą zewnętrzną w obrębie dziedzińców wewnętrznych, która powinna wynosić EI 60, a będzie wynosiła E 30 tj. od wymagań 235, ust. 2 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) 7. występowania drzwi rozsuwanych stanowiących wyjścia z pomieszczeń na drogi ewakuacyjne, które nie będą otwierane automatycznie i nie będą się samoczynnie rozsuwały na wypadek pożaru, w pomieszczeniach: - pomocniczych o niewielkiej powierzchni, takich jak: śluzy, kuchenki oddziałowe, brudowniki, magazyny, pomieszczenia pro morte, itp. - zabiegowych, porodowych, operacyjnych wielu specjalizacji, wzmożonego i intensywnego nadzoru, izolatkach, pomieszczeniach izolowanych, tj. od wymagań 240, ust. 4 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002

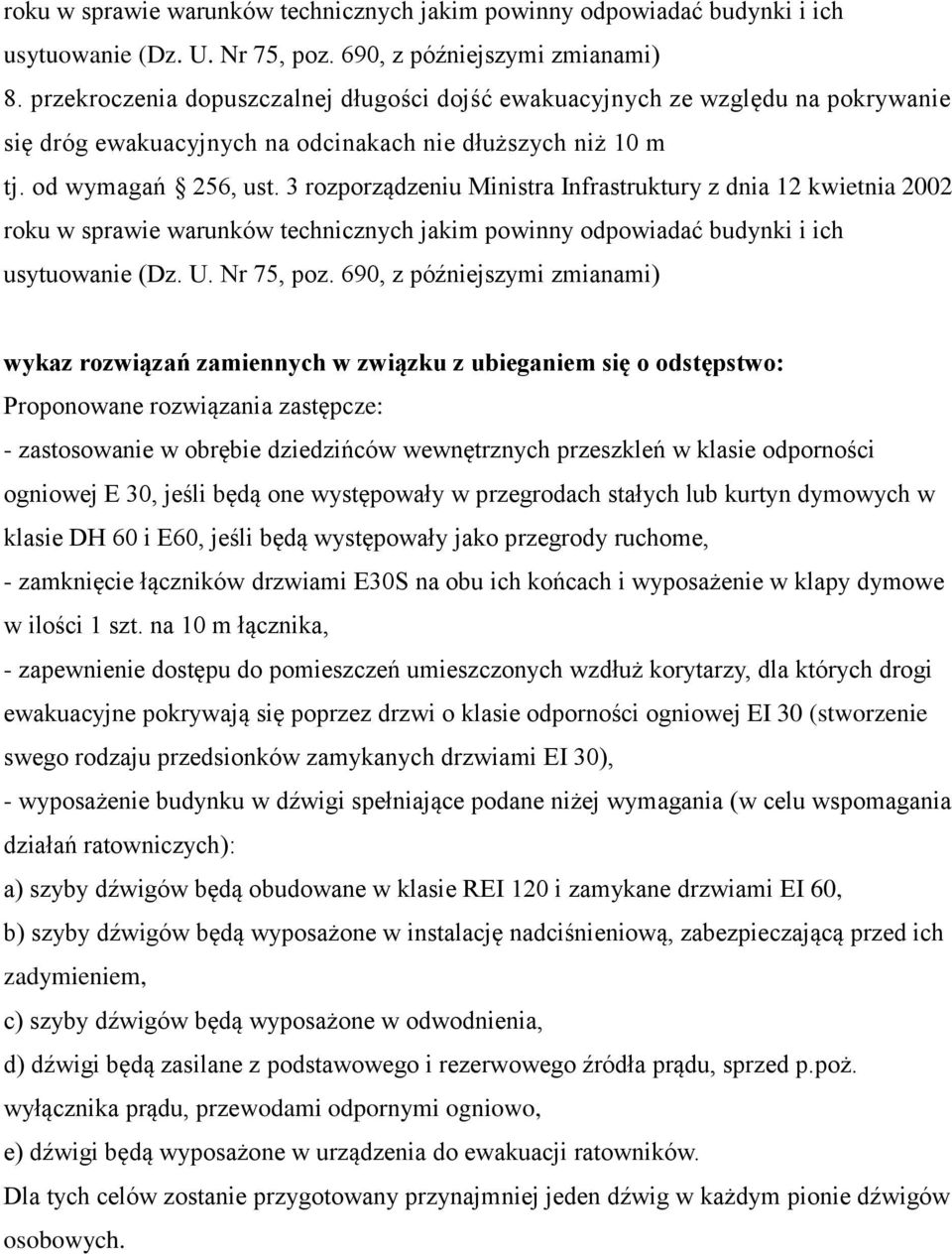

13 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) 8. przekroczenia dopuszczalnej długości dojść ewakuacyjnych ze względu na pokrywanie się dróg ewakuacyjnych na odcinakach nie dłuższych niż 10 m tj. od wymagań 256, ust. 3 rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami) wykaz rozwiązań zamiennych w związku z ubieganiem się o odstępstwo: Proponowane rozwiązania zastępcze: - zastosowanie w obrębie dziedzińców wewnętrznych przeszkleń w klasie odporności ogniowej E 30, jeśli będą one występowały w przegrodach stałych lub kurtyn dymowych w klasie DH 60 i E60, jeśli będą występowały jako przegrody ruchome, - zamknięcie łączników drzwiami E30S na obu ich końcach i wyposażenie w klapy dymowe w ilości 1 szt. na 10 m łącznika, - zapewnienie dostępu do pomieszczeń umieszczonych wzdłuż korytarzy, dla których drogi ewakuacyjne pokrywają się poprzez drzwi o klasie odporności ogniowej EI 30 (stworzenie swego rodzaju przedsionków zamykanych drzwiami EI 30), - wyposażenie budynku w dźwigi spełniające podane niżej wymagania (w celu wspomagania działań ratowniczych): a) szyby dźwigów będą obudowane w klasie REI 120 i zamykane drzwiami EI 60, b) szyby dźwigów będą wyposażone w instalację nadciśnieniową, zabezpieczającą przed ich zadymieniem, c) szyby dźwigów będą wyposażone w odwodnienia, d) dźwigi będą zasilane z podstawowego i rezerwowego źródła prądu, sprzed p.poż. wyłącznika prądu, przewodami odpornymi ogniowo, e) dźwigi będą wyposażone w urządzenia do ewakuacji ratowników. Dla tych celów zostanie przygotowany przynajmniej jeden dźwig w każdym pionie dźwigów osobowych.

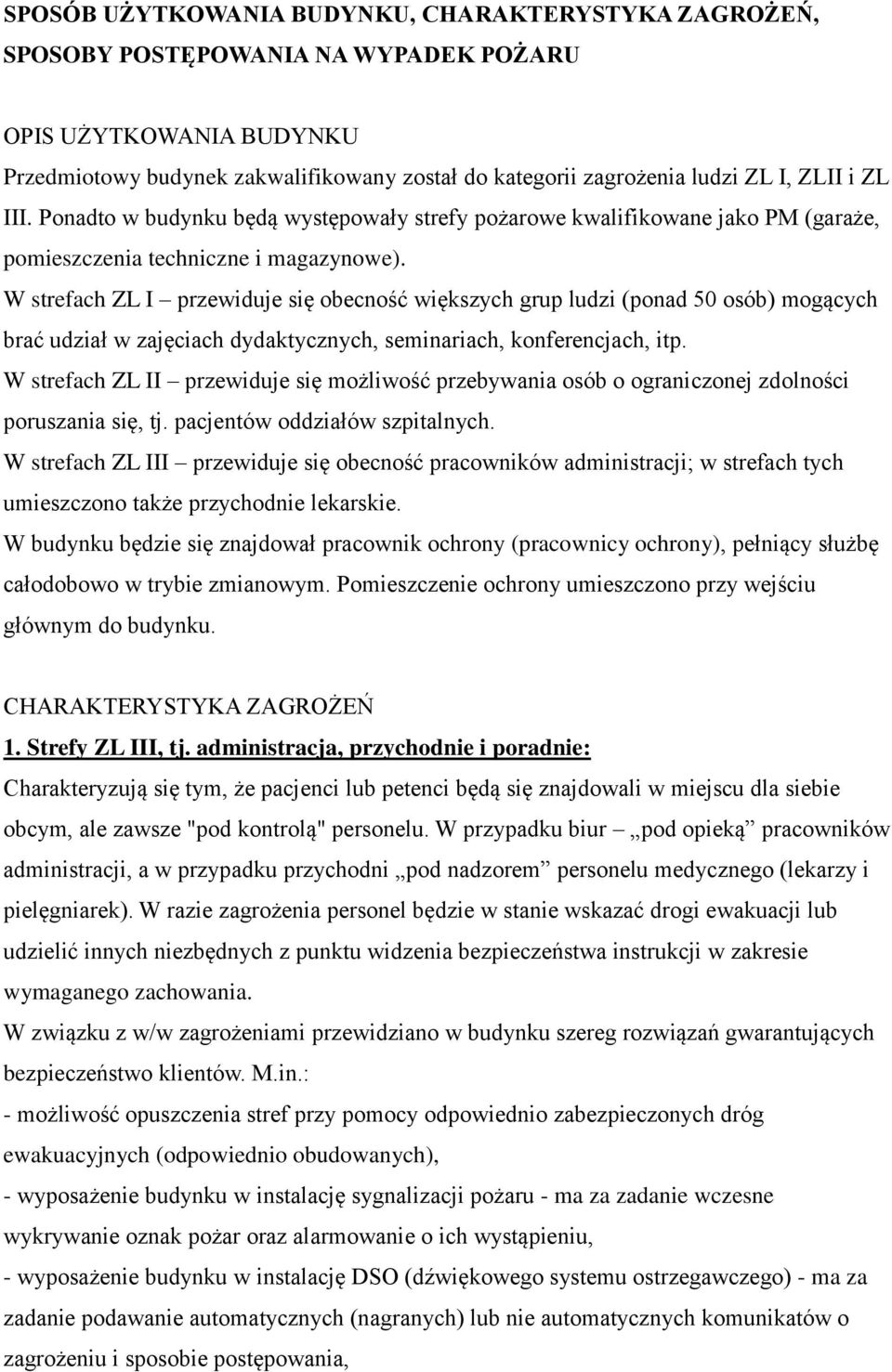

14 SPOSÓB UŻYTKOWANIA BUDYNKU, CHARAKTERYSTYKA ZAGROŻEŃ, SPOSOBY POSTĘPOWANIA NA WYPADEK POŻARU OPIS UŻYTKOWANIA BUDYNKU Przedmiotowy budynek zakwalifikowany został do kategorii zagrożenia ludzi ZL I, ZLII i ZL III. Ponadto w budynku będą występowały strefy pożarowe kwalifikowane jako PM (garaże, pomieszczenia techniczne i magazynowe). W strefach ZL I przewiduje się obecność większych grup ludzi (ponad 50 osób) mogących brać udział w zajęciach dydaktycznych, seminariach, konferencjach, itp. W strefach ZL II przewiduje się możliwość przebywania osób o ograniczonej zdolności poruszania się, tj. pacjentów oddziałów szpitalnych. W strefach ZL III przewiduje się obecność pracowników administracji; w strefach tych umieszczono także przychodnie lekarskie. W budynku będzie się znajdował pracownik ochrony (pracownicy ochrony), pełniący służbę całodobowo w trybie zmianowym. Pomieszczenie ochrony umieszczono przy wejściu głównym do budynku. CHARAKTERYSTYKA ZAGROŻEŃ 1. Strefy ZL III, tj. administracja, przychodnie i poradnie: Charakteryzują się tym, że pacjenci lub petenci będą się znajdowali w miejscu dla siebie obcym, ale zawsze "pod kontrolą" personelu. W przypadku biur pod opieką pracowników administracji, a w przypadku przychodni pod nadzorem personelu medycznego (lekarzy i pielęgniarek). W razie zagrożenia personel będzie w stanie wskazać drogi ewakuacji lub udzielić innych niezbędnych z punktu widzenia bezpieczeństwa instrukcji w zakresie wymaganego zachowania. W związku z w/w zagrożeniami przewidziano w budynku szereg rozwiązań gwarantujących bezpieczeństwo klientów. M.in.: - możliwość opuszczenia stref przy pomocy odpowiednio zabezpieczonych dróg ewakuacyjnych (odpowiednio obudowanych), - wyposażenie budynku w instalację sygnalizacji pożaru - ma za zadanie wczesne wykrywanie oznak pożar oraz alarmowanie o ich wystąpieniu, - wyposażenie budynku w instalację DSO (dźwiękowego systemu ostrzegawczego) - ma za zadanie podawanie automatycznych (nagranych) lub nie automatycznych komunikatów o zagrożeniu i sposobie postępowania,

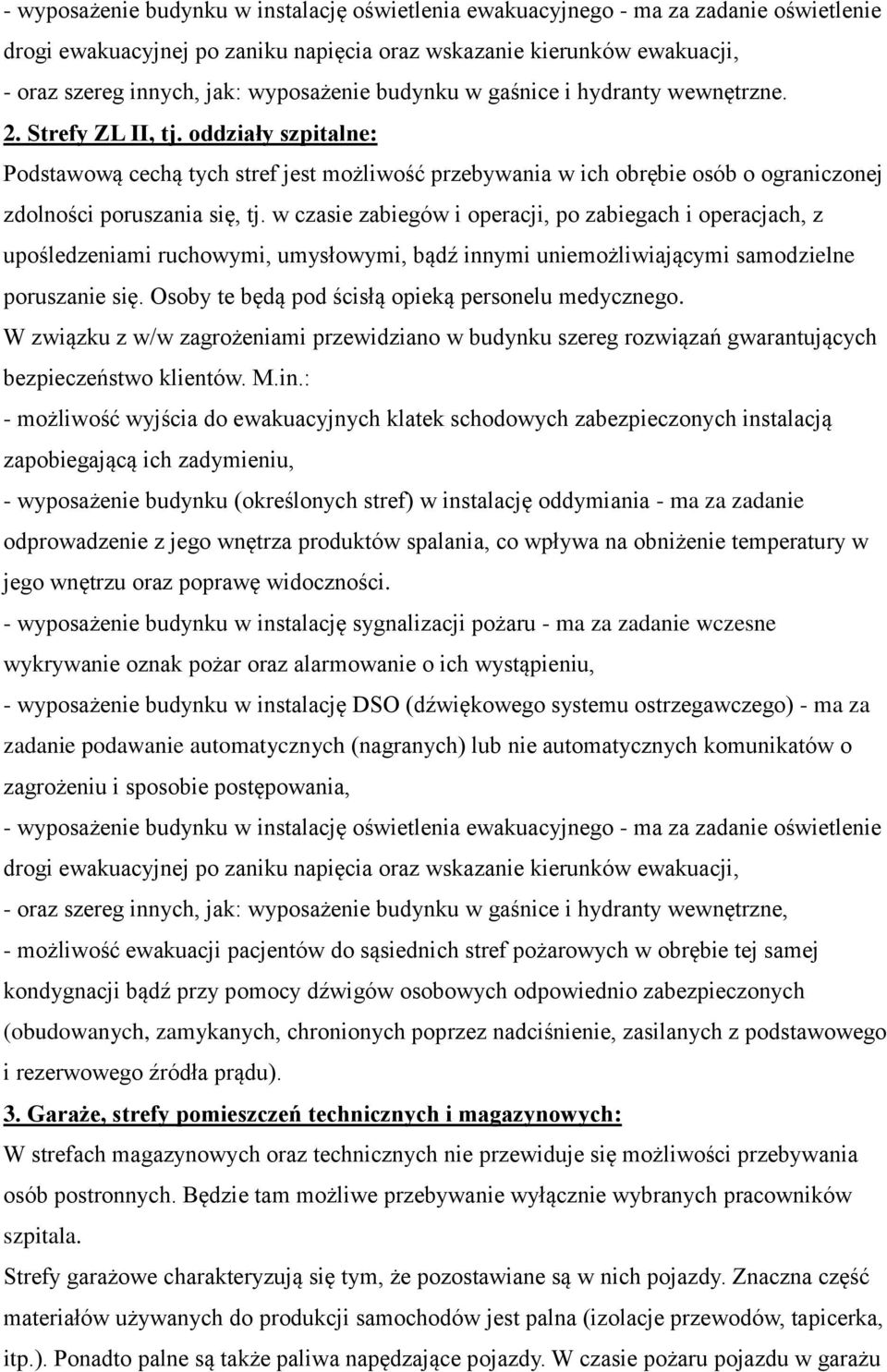

15 - wyposażenie budynku w instalację oświetlenia ewakuacyjnego - ma za zadanie oświetlenie drogi ewakuacyjnej po zaniku napięcia oraz wskazanie kierunków ewakuacji, - oraz szereg innych, jak: wyposażenie budynku w gaśnice i hydranty wewnętrzne. 2. Strefy ZL II, tj. oddziały szpitalne: Podstawową cechą tych stref jest możliwość przebywania w ich obrębie osób o ograniczonej zdolności poruszania się, tj. w czasie zabiegów i operacji, po zabiegach i operacjach, z upośledzeniami ruchowymi, umysłowymi, bądź innymi uniemożliwiającymi samodzielne poruszanie się. Osoby te będą pod ścisłą opieką personelu medycznego. W związku z w/w zagrożeniami przewidziano w budynku szereg rozwiązań gwarantujących bezpieczeństwo klientów. M.in.: - możliwość wyjścia do ewakuacyjnych klatek schodowych zabezpieczonych instalacją zapobiegającą ich zadymieniu, - wyposażenie budynku (określonych stref) w instalację oddymiania - ma za zadanie odprowadzenie z jego wnętrza produktów spalania, co wpływa na obniżenie temperatury w jego wnętrzu oraz poprawę widoczności. - wyposażenie budynku w instalację sygnalizacji pożaru - ma za zadanie wczesne wykrywanie oznak pożar oraz alarmowanie o ich wystąpieniu, - wyposażenie budynku w instalację DSO (dźwiękowego systemu ostrzegawczego) - ma za zadanie podawanie automatycznych (nagranych) lub nie automatycznych komunikatów o zagrożeniu i sposobie postępowania, - wyposażenie budynku w instalację oświetlenia ewakuacyjnego - ma za zadanie oświetlenie drogi ewakuacyjnej po zaniku napięcia oraz wskazanie kierunków ewakuacji, - oraz szereg innych, jak: wyposażenie budynku w gaśnice i hydranty wewnętrzne, - możliwość ewakuacji pacjentów do sąsiednich stref pożarowych w obrębie tej samej kondygnacji bądź przy pomocy dźwigów osobowych odpowiednio zabezpieczonych (obudowanych, zamykanych, chronionych poprzez nadciśnienie, zasilanych z podstawowego i rezerwowego źródła prądu). 3. Garaże, strefy pomieszczeń technicznych i magazynowych: W strefach magazynowych oraz technicznych nie przewiduje się możliwości przebywania osób postronnych. Będzie tam możliwe przebywanie wyłącznie wybranych pracowników szpitala. Strefy garażowe charakteryzują się tym, że pozostawiane są w nich pojazdy. Znaczna część materiałów używanych do produkcji samochodów jest palna (izolacje przewodów, tapicerka, itp.). Ponadto palne są także paliwa napędzające pojazdy. W czasie pożaru pojazdu w garażu

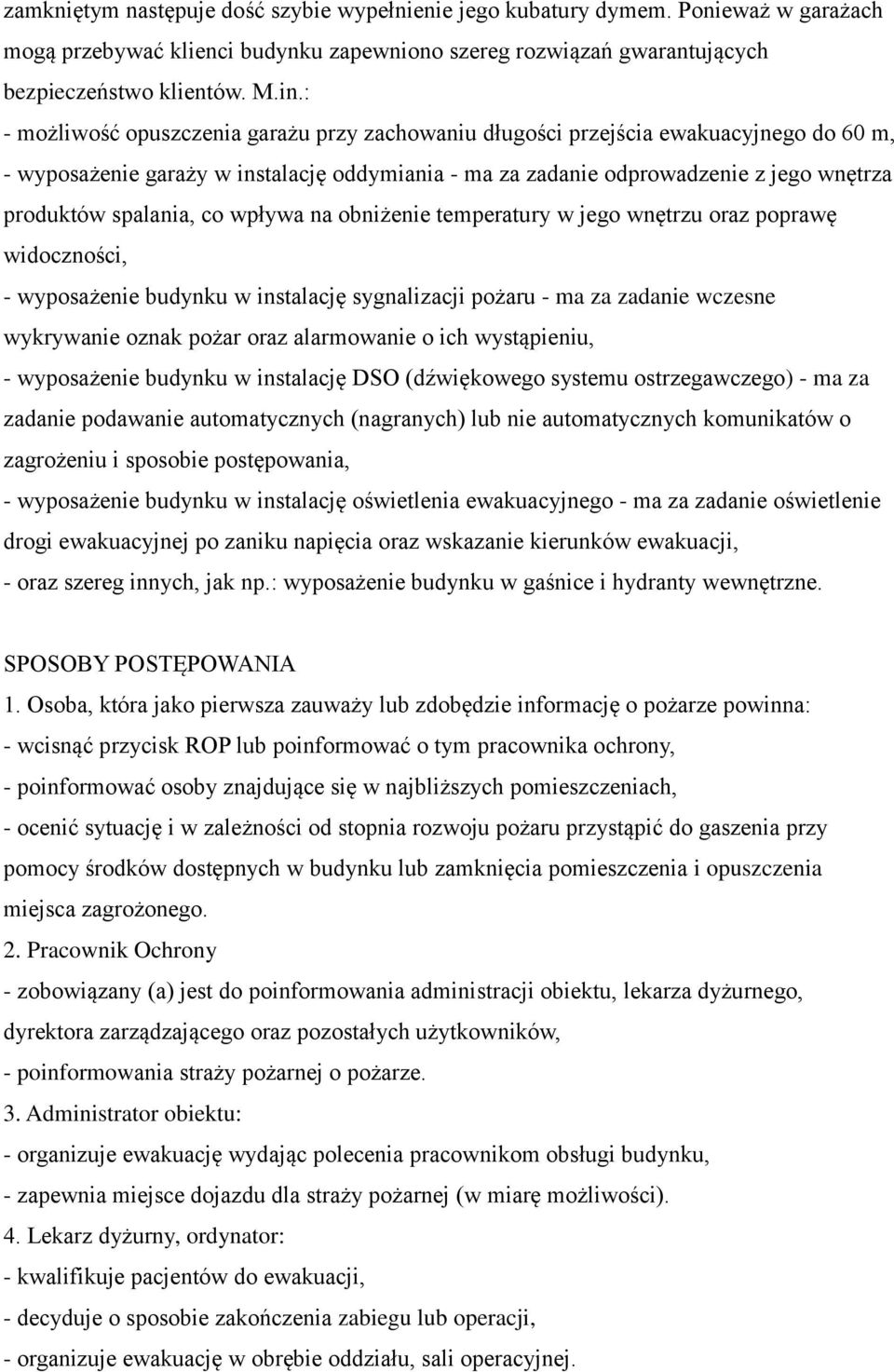

16 zamkniętym następuje dość szybie wypełnienie jego kubatury dymem. Ponieważ w garażach mogą przebywać klienci budynku zapewniono szereg rozwiązań gwarantujących bezpieczeństwo klientów. M.in.: - możliwość opuszczenia garażu przy zachowaniu długości przejścia ewakuacyjnego do 60 m, - wyposażenie garaży w instalację oddymiania - ma za zadanie odprowadzenie z jego wnętrza produktów spalania, co wpływa na obniżenie temperatury w jego wnętrzu oraz poprawę widoczności, - wyposażenie budynku w instalację sygnalizacji pożaru - ma za zadanie wczesne wykrywanie oznak pożar oraz alarmowanie o ich wystąpieniu, - wyposażenie budynku w instalację DSO (dźwiękowego systemu ostrzegawczego) - ma za zadanie podawanie automatycznych (nagranych) lub nie automatycznych komunikatów o zagrożeniu i sposobie postępowania, - wyposażenie budynku w instalację oświetlenia ewakuacyjnego - ma za zadanie oświetlenie drogi ewakuacyjnej po zaniku napięcia oraz wskazanie kierunków ewakuacji, - oraz szereg innych, jak np.: wyposażenie budynku w gaśnice i hydranty wewnętrzne. SPOSOBY POSTĘPOWANIA 1. Osoba, która jako pierwsza zauważy lub zdobędzie informację o pożarze powinna: - wcisnąć przycisk ROP lub poinformować o tym pracownika ochrony, - poinformować osoby znajdujące się w najbliższych pomieszczeniach, - ocenić sytuację i w zależności od stopnia rozwoju pożaru przystąpić do gaszenia przy pomocy środków dostępnych w budynku lub zamknięcia pomieszczenia i opuszczenia miejsca zagrożonego. 2. Pracownik Ochrony - zobowiązany (a) jest do poinformowania administracji obiektu, lekarza dyżurnego, dyrektora zarządzającego oraz pozostałych użytkowników, - poinformowania straży pożarnej o pożarze. 3. Administrator obiektu: - organizuje ewakuację wydając polecenia pracownikom obsługi budynku, - zapewnia miejsce dojazdu dla straży pożarnej (w miarę możliwości). 4. Lekarz dyżurny, ordynator: - kwalifikuje pacjentów do ewakuacji, - decyduje o sposobie zakończenia zabiegu lub operacji, - organizuje ewakuację w obrębie oddziału, sali operacyjnej.

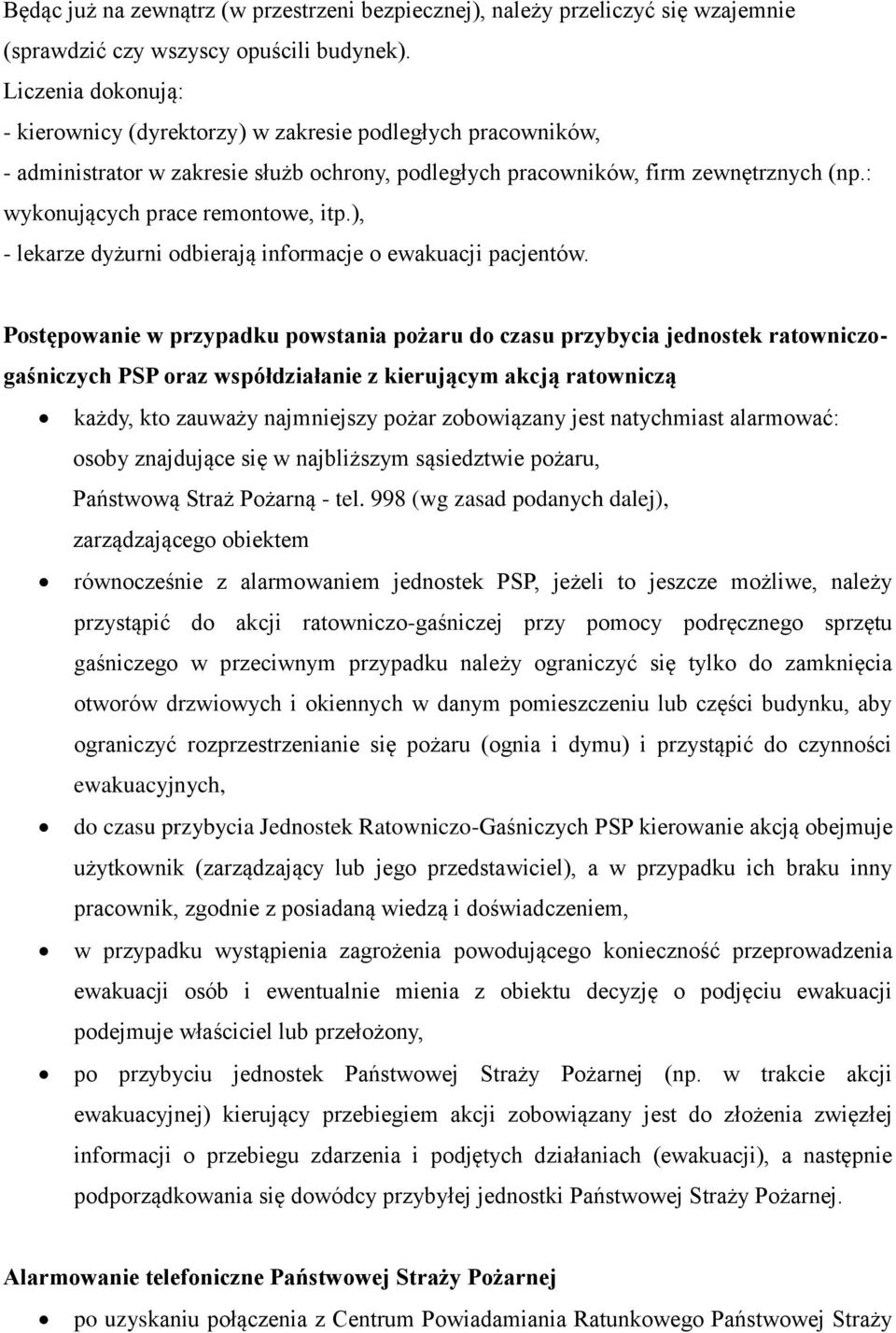

17 Będąc już na zewnątrz (w przestrzeni bezpiecznej), należy przeliczyć się wzajemnie (sprawdzić czy wszyscy opuścili budynek). Liczenia dokonują: - kierownicy (dyrektorzy) w zakresie podległych pracowników, - administrator w zakresie służb ochrony, podległych pracowników, firm zewnętrznych (np.: wykonujących prace remontowe, itp.), - lekarze dyżurni odbierają informacje o ewakuacji pacjentów. Postępowanie w przypadku powstania pożaru do czasu przybycia jednostek ratowniczogaśniczych PSP oraz współdziałanie z kierującym akcją ratowniczą każdy, kto zauważy najmniejszy pożar zobowiązany jest natychmiast alarmować: osoby znajdujące się w najbliższym sąsiedztwie pożaru, Państwową Straż Pożarną - tel. 998 (wg zasad podanych dalej), zarządzającego obiektem równocześnie z alarmowaniem jednostek PSP, jeżeli to jeszcze możliwe, należy przystąpić do akcji ratowniczo-gaśniczej przy pomocy podręcznego sprzętu gaśniczego w przeciwnym przypadku należy ograniczyć się tylko do zamknięcia otworów drzwiowych i okiennych w danym pomieszczeniu lub części budynku, aby ograniczyć rozprzestrzenianie się pożaru (ognia i dymu) i przystąpić do czynności ewakuacyjnych, do czasu przybycia Jednostek Ratowniczo-Gaśniczych PSP kierowanie akcją obejmuje użytkownik (zarządzający lub jego przedstawiciel), a w przypadku ich braku inny pracownik, zgodnie z posiadaną wiedzą i doświadczeniem, w przypadku wystąpienia zagrożenia powodującego konieczność przeprowadzenia ewakuacji osób i ewentualnie mienia z obiektu decyzję o podjęciu ewakuacji podejmuje właściciel lub przełożony, po przybyciu jednostek Państwowej Straży Pożarnej (np. w trakcie akcji ewakuacyjnej) kierujący przebiegiem akcji zobowiązany jest do złożenia zwięzłej informacji o przebiegu zdarzenia i podjętych działaniach (ewakuacji), a następnie podporządkowania się dowódcy przybyłej jednostki Państwowej Straży Pożarnej. Alarmowanie telefoniczne Państwowej Straży Pożarnej po uzyskaniu połączenia z Centrum Powiadamiania Ratunkowego Państwowej Straży

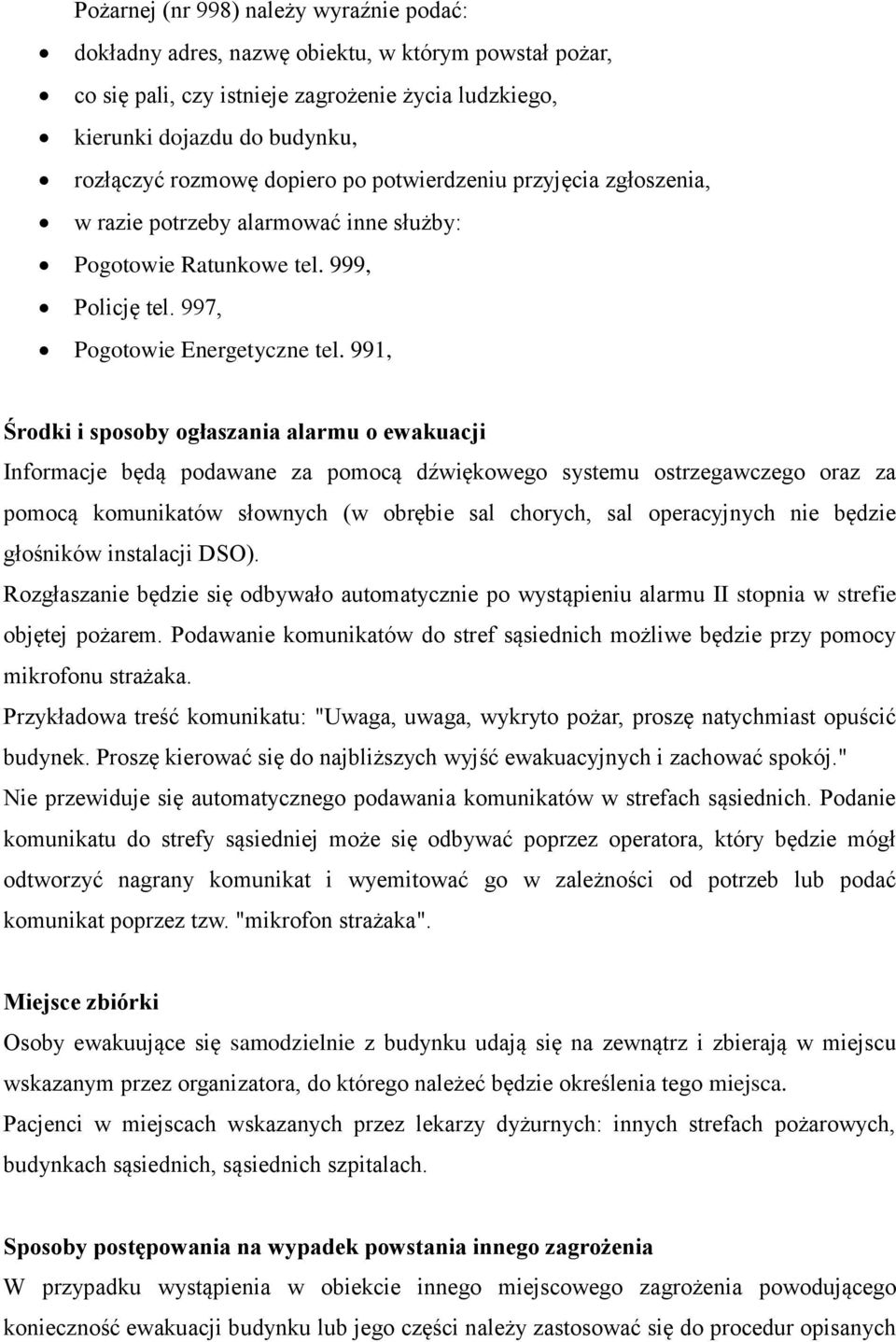

18 Pożarnej (nr 998) należy wyraźnie podać: dokładny adres, nazwę obiektu, w którym powstał pożar, co się pali, czy istnieje zagrożenie życia ludzkiego, kierunki dojazdu do budynku, rozłączyć rozmowę dopiero po potwierdzeniu przyjęcia zgłoszenia, w razie potrzeby alarmować inne służby: Pogotowie Ratunkowe tel. 999, Policję tel. 997, Pogotowie Energetyczne tel. 991, Środki i sposoby ogłaszania alarmu o ewakuacji Informacje będą podawane za pomocą dźwiękowego systemu ostrzegawczego oraz za pomocą komunikatów słownych (w obrębie sal chorych, sal operacyjnych nie będzie głośników instalacji DSO). Rozgłaszanie będzie się odbywało automatycznie po wystąpieniu alarmu II stopnia w strefie objętej pożarem. Podawanie komunikatów do stref sąsiednich możliwe będzie przy pomocy mikrofonu strażaka. Przykładowa treść komunikatu: "Uwaga, uwaga, wykryto pożar, proszę natychmiast opuścić budynek. Proszę kierować się do najbliższych wyjść ewakuacyjnych i zachować spokój." Nie przewiduje się automatycznego podawania komunikatów w strefach sąsiednich. Podanie komunikatu do strefy sąsiedniej może się odbywać poprzez operatora, który będzie mógł odtworzyć nagrany komunikat i wyemitować go w zależności od potrzeb lub podać komunikat poprzez tzw. "mikrofon strażaka". Miejsce zbiórki Osoby ewakuujące się samodzielnie z budynku udają się na zewnątrz i zbierają w miejscu wskazanym przez organizatora, do którego należeć będzie określenia tego miejsca. Pacjenci w miejscach wskazanych przez lekarzy dyżurnych: innych strefach pożarowych, budynkach sąsiednich, sąsiednich szpitalach. Sposoby postępowania na wypadek powstania innego zagrożenia W przypadku wystąpienia w obiekcie innego miejscowego zagrożenia powodującego konieczność ewakuacji budynku lub jego części należy zastosować się do procedur opisanych

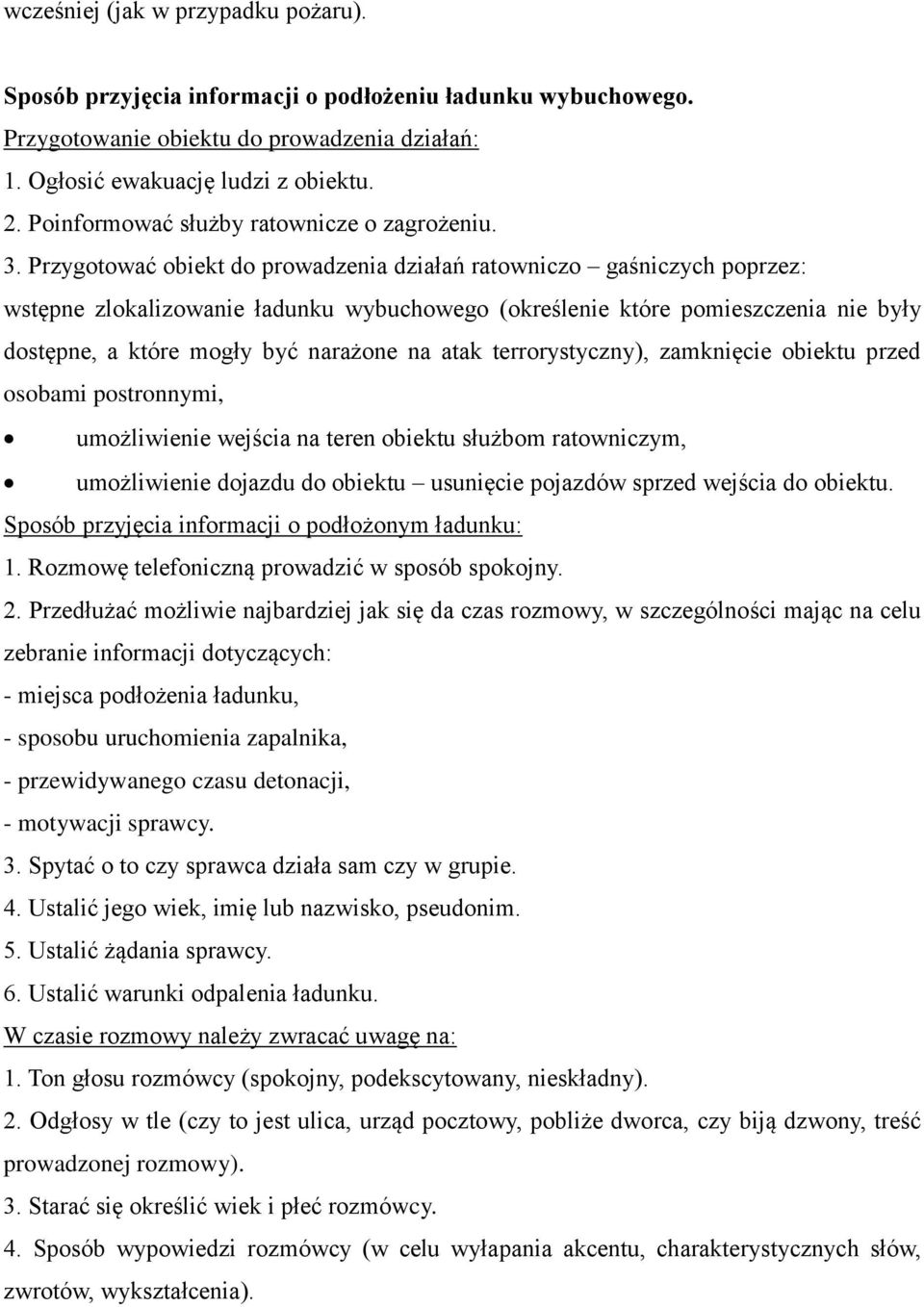

19 wcześniej (jak w przypadku pożaru). Sposób przyjęcia informacji o podłożeniu ładunku wybuchowego. Przygotowanie obiektu do prowadzenia działań: 1. Ogłosić ewakuację ludzi z obiektu. 2. Poinformować służby ratownicze o zagrożeniu. 3. Przygotować obiekt do prowadzenia działań ratowniczo gaśniczych poprzez: wstępne zlokalizowanie ładunku wybuchowego (określenie które pomieszczenia nie były dostępne, a które mogły być narażone na atak terrorystyczny), zamknięcie obiektu przed osobami postronnymi, umożliwienie wejścia na teren obiektu służbom ratowniczym, umożliwienie dojazdu do obiektu usunięcie pojazdów sprzed wejścia do obiektu. Sposób przyjęcia informacji o podłożonym ładunku: 1. Rozmowę telefoniczną prowadzić w sposób spokojny. 2. Przedłużać możliwie najbardziej jak się da czas rozmowy, w szczególności mając na celu zebranie informacji dotyczących: - miejsca podłożenia ładunku, - sposobu uruchomienia zapalnika, - przewidywanego czasu detonacji, - motywacji sprawcy. 3. Spytać o to czy sprawca działa sam czy w grupie. 4. Ustalić jego wiek, imię lub nazwisko, pseudonim. 5. Ustalić żądania sprawcy. 6. Ustalić warunki odpalenia ładunku. W czasie rozmowy należy zwracać uwagę na: 1. Ton głosu rozmówcy (spokojny, podekscytowany, nieskładny). 2. Odgłosy w tle (czy to jest ulica, urząd pocztowy, pobliże dworca, czy biją dzwony, treść prowadzonej rozmowy). 3. Starać się określić wiek i płeć rozmówcy. 4. Sposób wypowiedzi rozmówcy (w celu wyłapania akcentu, charakterystycznych słów, zwrotów, wykształcenia).

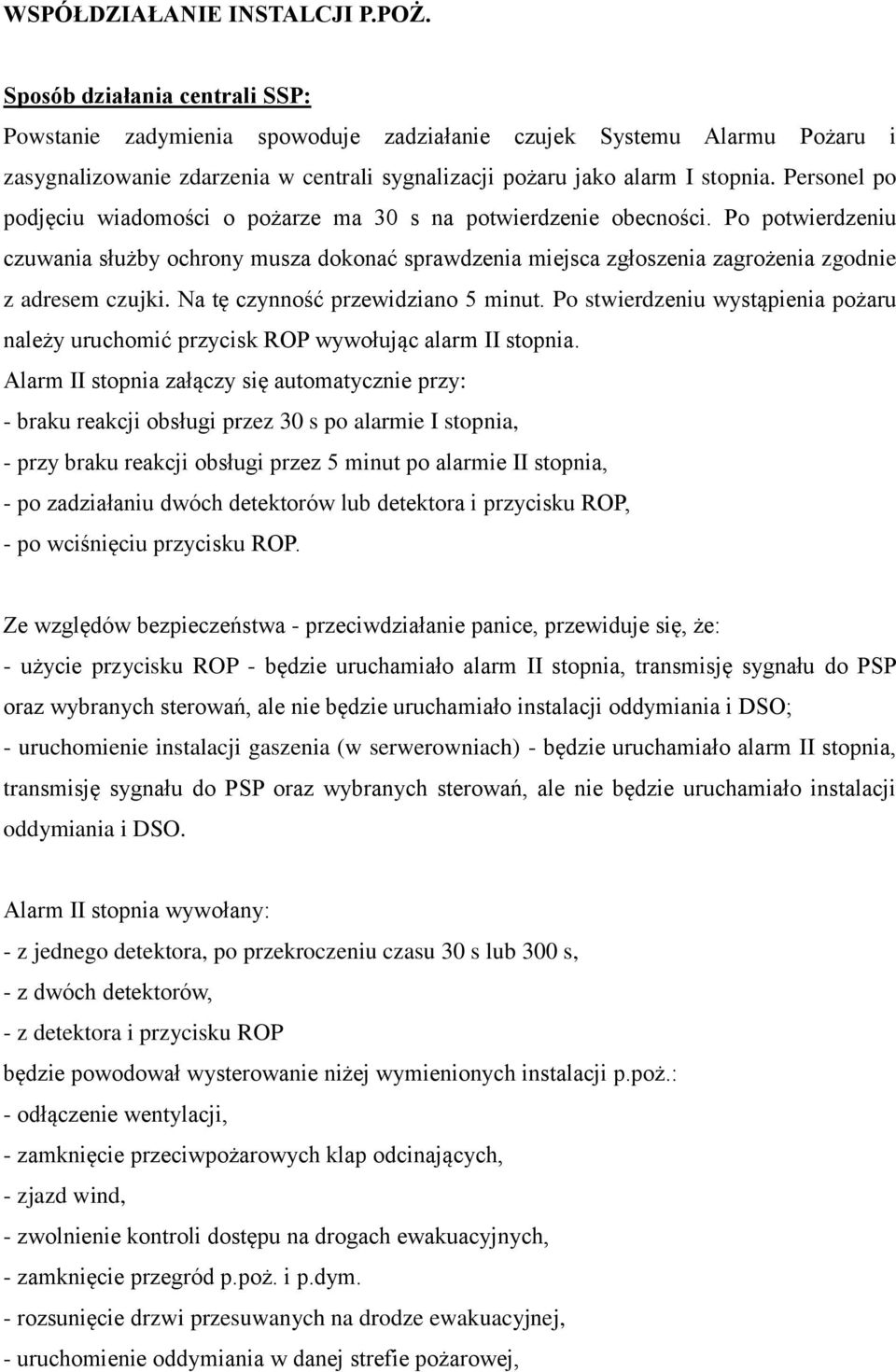

20 WSPÓŁDZIAŁANIE INSTALCJI P.POŻ. Sposób działania centrali SSP: Powstanie zadymienia spowoduje zadziałanie czujek Systemu Alarmu Pożaru i zasygnalizowanie zdarzenia w centrali sygnalizacji pożaru jako alarm I stopnia. Personel po podjęciu wiadomości o pożarze ma 30 s na potwierdzenie obecności. Po potwierdzeniu czuwania służby ochrony musza dokonać sprawdzenia miejsca zgłoszenia zagrożenia zgodnie z adresem czujki. Na tę czynność przewidziano 5 minut. Po stwierdzeniu wystąpienia pożaru należy uruchomić przycisk ROP wywołując alarm II stopnia. Alarm II stopnia załączy się automatycznie przy: - braku reakcji obsługi przez 30 s po alarmie I stopnia, - przy braku reakcji obsługi przez 5 minut po alarmie II stopnia, - po zadziałaniu dwóch detektorów lub detektora i przycisku ROP, - po wciśnięciu przycisku ROP. Ze względów bezpieczeństwa - przeciwdziałanie panice, przewiduje się, że: - użycie przycisku ROP - będzie uruchamiało alarm II stopnia, transmisję sygnału do PSP oraz wybranych sterowań, ale nie będzie uruchamiało instalacji oddymiania i DSO; - uruchomienie instalacji gaszenia (w serwerowniach) - będzie uruchamiało alarm II stopnia, transmisję sygnału do PSP oraz wybranych sterowań, ale nie będzie uruchamiało instalacji oddymiania i DSO. Alarm II stopnia wywołany: - z jednego detektora, po przekroczeniu czasu 30 s lub 300 s, - z dwóch detektorów, - z detektora i przycisku ROP będzie powodował wysterowanie niżej wymienionych instalacji p.poż.: - odłączenie wentylacji, - zamknięcie przeciwpożarowych klap odcinających, - zjazd wind, - zwolnienie kontroli dostępu na drogach ewakuacyjnych, - zamknięcie przegród p.poż. i p.dym. - rozsunięcie drzwi przesuwanych na drodze ewakuacyjnej, - uruchomienie oddymiania w danej strefie pożarowej,

21 - uruchomienie instalacji DSO w danej strefie pożarowej, - uruchomienie zabezpieczenia przed zadymieniem klatek schodowych, - zamknięcie barierek zapobiegających zbiegnięciu do piwnicy, - transmisję alarmów do PSP. Alarm II stopnia wywołany z przycisku ROP lub instalacji gaśniczej w serwerowniach, będzie uruchamiał tylko wybrane sterowania. Na pewno nie mogą być uruchamiane instalacje DSO i oddymiania, gdyż adresowanie miejsca pożaru na podstawie przycisku ROP lub instalacji gaśniczej może być nieprecyzyjne. Scenariusz współdziałania instalacji p.poż. został załączony do niniejszego opracowania w postaci tabeli. Zanik napięcia powinien: - załączyć automatycznie rezerwowe źródło prądu, - załączyć oświetlenie ewakuacyjne w obiekcie, - otworzyć drzwi przesuwane na drogach ewakuacyjnych. Uruchomienie p.poż. wyłącznika prądu: Przeciwpożarowe wyłączniki prądu będą umieszczone w pomieszczeniu ochrony (pomieszczenie znajduje się przy wejściu głównym do budynku). Budynek będzie wyposażony w odpowiednio oznakowane i opisane przeciwpożarowe wyłączniki prądu: - odcinające dopływ do obwodów bytowych, - odcinające dopływ do obwodów UPS, - odcinające dopływ prądu dla zasilania instalacji podtrzymania życia. Użycie wybranych p.poż. wyłączników prądu będzie się odbywało zawsze po przyjeździe na miejsce jednostki ratowniczej i po wspólnej konsultacji dowódcy jednostki ratowniczej i lekarza dyżurnego. Użycie p.poż. wyłącznika prądu: - nie może powodować automatycznego załączenia źródła rezerwowego, - powinno załączyć oświetlenie ewakuacyjne w obiekcie, - otworzyć drzwi przesuwane na drogach ewakuacyjnych, - zapewnić odcięcie dopływu prądu do obwodów instalacji bytowych,

22 - pozostawić zasilanie obwodów zasilających instalacje i urządzenia przeciwpożarowe. Suplement: Rozprzestrzeniający się pożar na kondygnacji spowoduje zadziałanie biernych zabezpieczeń przeciwpożarowych zainstalowanych w przejściach instalacyjnych. Do ewakuacji wykorzystywać tylko oznakowane drogi ewakuacyjne. Do ewakuacji pacjentów można wykorzystać windy, które zostały odpowiednio zabezpieczone i oznakowane.

23 Tabela sterowań urządzeń i instalacji p.poŝ. - CMN na terenie GUM Gdańsk POśAR W STEFIE >>>>>> strefa 5/5 strefa 5/4 strefa 5/3 strefa 5/2 strefa 5/1 strefa 4/5 strefa 4/4 strefa 4/3 strefa 4/2 strefa 4/1 strefa 3/5 strefa 3/4 l.p. opis 1. stopnia czujki 2. stopnia czujki ROP(4) 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP Kolumna1 Kolumna2 Kolumna3 Kolumna4 Kolumna5 Kolumna7 Kolumna8 Kolumna9 Kolumna11 Kolumna12 Kolumna13 Kolumna15 Kolumna16 Kolumna17 Kolumna19 Kolumna20 Kolumna21 Kolumna23 Kolumna24 Kolumna25 Kolumna27 Kolumna28 Kolumna29 Kolumna31 Kolumna32 Kolumna33 Kolumna35 Kolumna36 Kolumna37 Kolumna39 Kolumna40 Kolumna41 Kolumna43 Kolumna44 Kolumna45 Kolumna47 Kolumna48 Kolumna49 Kolumna6 Kolumna10 Kolumna14 1 wyłączenie wentylacji i klimatyzacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 2 zamknięcie klap odcinających i zaworów tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 3 zwolnienie kontroli dostępu na drogach ewakuacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 4 zjazd dźwigów osobowych na poziom ewakuacyjny tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 5 zjazd dźwigów dla ekip ratowniczych na poziom 0 tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 6 zamknięcie bram i drzwi p.poŝ. oraz p.dym. tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 7 rozsunięcie drzwi na drogach ewakuacyjnych tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 8 oddymianie dziedzińca miedzy osiami M-O (4) tak tak 9 oddymianie dziedzińca miedzy osiami O-R (3) 10 oddymianie kładki do CMI na kondygnacji oddymianie kładki do bud oddymianie kładki do CMI na kondygnacji oddymianie kładki do CMI na kondygnacji +4 tak 14 oddymianie garaŝu w strefie -1/2 15 oddymianie garaŝu w strefie -1/7 16 kurtyny dymowe przy dziedzińcu M-O, kond.+5 tak 17 kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond nadciśnienie KS.01 tak tak 22 nadciśnienie KS.02 tak tak 23 nadciśnienie KS.03 tak tak 24 nadciśnienie KS.04 tak tak 25 nadciśnienie KS.05 tak tak 26 nadciśnienie KS.06 tak tak 27 nadciśnienie KS.07 tak tak 28 nadciśnienie KS.08 tak tak tak 29 nadciśnienie KS.09 tak tak tak 30 nadciśnienie KS.10 tak tak tak 31 nadciśnienie w szybie dźwigu p.poŝ.-pion W01/W02 tak tak 32 nadciśnienie w szybie dźwigu p.poŝ.-pion W03/W04 tak tak 33 nadciśnienie w szybie dźwigu p.poŝ.-pion W05/W06/W07 tak tak 34 nadciśnienie w szybie dźwigu p.poŝ.-pion W08/W09 tak tak 35 nadciśnienie w szybie dźwigu p.poŝ.-pion W10/W11 tak tak 36 nadciśnienie w szybie dźwigu p.poŝ.-pion W12/W13 tak tak tak 37 nadciśnienie w szybie dźwigu p.poŝ.-pion W14/W15 tak tak tak 38 komunikat DSO tylko w strefie objetej poŝarem (5) tak tak tak tak tak tak tak tak tak tak tak tak 39 transmisja alarmu tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak POśAR W STEFIE >>>>>> strefa 3/3 strefa 3/2 strefa 3/1 strefa 2/6 strefa 2/5 strefa 2/4 strefa 2/3 strefa 2/2 strefa 2/1 strefa 1/6 strefa 1/5 strefa 1/4 l.p. opis 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1 wyłączenie wentylacji i klimatyzacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 2 zamknięcie klap odcinających i zaworów tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 3 zwolnienie kontroli dostępu na drogach ewakuacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 4 zjazd dźwigów osobowych na poziom ewakuacyjny tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 5 zjazd dźwigów dla ekip ratowniczych na poziom 0 tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 6 zamknięcie bram i drzwi p.poŝ. oraz p.dym. tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 7 rozsunięcie drzwi na drogach ewakuacyjnych tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 8 oddymianie dziedzińca miedzy osiami M-O (4) tak tak tak 9 oddymianie dziedzińca miedzy osiami O-R (3) 10 oddymianie kładki do CMI na kondygnacji +2 tak 11 oddymianie kładki do bud. 7 tak 12 oddymianie kładki do CMI na kondygnacji +3 tak 13 oddymianie kładki do CMI na kondygnacji oddymianie garaŝu w strefie -1/2 15 oddymianie garaŝu w strefie -1/7 16 kurtyny dymowe przy dziedzińcu M-O, kond.+5 tak tak tak 17 kurtyny dymowe przy dziedzińcu M-O, kond.+4 tak tak tak 18 kurtyny dymowe przy dziedzińcu M-O, kond.+3 tak tak 19 kurtyny dymowe przy dziedzińcu M-O, kond.+2 tak 20 kurtyny dymowe przy dziedzińcu M-O, kond nadciśnienie KS.01 tak tak 22 nadciśnienie KS.02 tak tak 23 nadciśnienie KS.03 tak tak tak 24 nadciśnienie KS.04 tak tak tak tak 25 nadciśnienie KS.05 tak tak 26 nadciśnienie KS.06 tak tak 27 nadciśnienie KS.07 tak tak tak 28 nadciśnienie KS.08 tak tak 29 nadciśnienie KS.09 tak tak 30 nadciśnienie KS.10 tak tak 31 nadciśnienie w szybie dźwigu p.poŝ.-pion W01/W02 tak tak 32 nadciśnienie w szybie dźwigu p.poŝ.-pion W03/W04 tak tak tak 33 nadciśnienie w szybie dźwigu p.poŝ.-pion W05/W06/W07 tak tak tak 34 nadciśnienie w szybie dźwigu p.poŝ.-pion W08/W09 tak tak 35 nadciśnienie w szybie dźwigu p.poŝ.-pion W10/W11 tak tak tak 36 nadciśnienie w szybie dźwigu p.poŝ.-pion W12/W13 tak tak 37 nadciśnienie w szybie dźwigu p.poŝ.-pion W14/W15 tak tak 38 komunikat DSO tylko w strefie objetej poŝarem (5) tak tak tak tak tak tak tak tak tak tak tak tak 39 transmisja alarmu tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak POśAR W STEFIE >>>>>> strefa 1/3 strefa 1/2 strefa 1/1 strefa 0/6 strefa 0/5 strefa 0/4 strefa 0/3 strefa 0/2 strefa 0/1 strefa -1/10 strefa -1/9 strefa -1/8 l.p. opis 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1 wyłączenie wentylacji i klimatyzacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 2 zamknięcie klap odcinających i zaworów tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 3 zwolnienie kontroli dostępu na drogach ewakuacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 4 zjazd dźwigów osobowych na poziom ewakuacyjny tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 5 zjazd dźwigów dla ekip ratowniczych na poziom 0 tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 6 zamknięcie bram i drzwi p.poŝ. oraz p.dym. tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 7 rozsunięcie drzwi na drogach ewakuacyjnych tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 8 oddymianie dziedzińca miedzy osiami M-O (4) 9 oddymianie dziedzińca miedzy osiami O-R (3) tak 10 oddymianie kładki do CMI na kondygnacji oddymianie kładki do bud oddymianie kładki do CMI na kondygnacji oddymianie kładki do CMI na kondygnacji oddymianie garaŝu w strefie -1/2 15 oddymianie garaŝu w strefie -1/7 16 kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond nadciśnienie KS.01 tak tak 22 nadciśnienie KS.02 tak tak 23 nadciśnienie KS.03 tak 24 nadciśnienie KS.04 tak 25 nadciśnienie KS.05 tak tak tak 26 nadciśnienie KS.06 tak tak tak 27 nadciśnienie KS.07 tak 28 nadciśnienie KS nadciśnienie KS.09 tak 30 nadciśnienie KS.10 tak tak 31 nadciśnienie w szybie dźwigu p.poŝ.-pion W01/W02 tak tak 32 nadciśnienie w szybie dźwigu p.poŝ.-pion W03/W04 tak 33 nadciśnienie w szybie dźwigu p.poŝ.-pion W05/W06/W07 tak 34 nadciśnienie w szybie dźwigu p.poŝ.-pion W08/W09 tak tak tak 35 nadciśnienie w szybie dźwigu p.poŝ.-pion W10/W11 tak 36 nadciśnienie w szybie dźwigu p.poŝ.-pion W12/W13 tak tak 37 nadciśnienie w szybie dźwigu p.poŝ.-pion W14/W15 tak tak 38 komunikat DSO tylko w strefie objetej poŝarem (5) tak tak tak tak tak tak tak tak tak tak tak tak 39 transmisja alarmu tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak POśAR W STEFIE >>>>>> strefa -1/7 strefa -1/6 strefa -1/5 strefa -1/4 strefa -1/3 strefa -1/2 strefa -1/1 poŝar na dachu budynku wentylatornie (na kondygnacjach nadziemnych) (6) pomieszczenia chronione SUG (1),(6) l.p. opis 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1. stopnia czujki 2. stopnia czujki ROP 1 wyłączenie wentylacji i klimatyzacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 2 zamknięcie klap odcinających i zaworów tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 3 zwolnienie kontroli dostępu na drogach ewakuacji tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 4 zjazd dźwigów osobowych na poziom ewakuacyjny tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 5 zjazd dźwigów dla ekip ratowniczych na poziom 0 tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 6 zamknięcie bram i drzwi p.poŝ. oraz p.dym. tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 7 rozsunięcie drzwi na drogach ewakuacyjnych tak tak 8 oddymianie dziedzińca miedzy osiami M-O (4) 9 oddymianie dziedzińca miedzy osiami O-R (3) 10 oddymianie kładki do CMI na kondygnacji oddymianie kładki do bud oddymianie kładki do CMI na kondygnacji oddymianie kładki do CMI na kondygnacji oddymianie garaŝu w strefie -1/2 tak 15 oddymianie garaŝu w strefie -1/7 tak 16 kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond kurtyny dymowe przy dziedzińcu M-O, kond nadciśnienie KS.01 tak 22 nadciśnienie KS.02 tak 23 nadciśnienie KS.03 tak 24 nadciśnienie KS.04 tak tak 25 nadciśnienie KS nadciśnienie KS nadciśnienie KS.07 tak 28 nadciśnienie KS.08 tak 29 nadciśnienie KS nadciśnienie KS nadciśnienie w szybie dźwigu p.poŝ.-pion W01/W02 tak 32 nadciśnienie w szybie dźwigu p.poŝ.-pion W03/W04 tak tak tak 33 nadciśnienie w szybie dźwigu p.poŝ.-pion W05/W06/W07 tak 34 nadciśnienie w szybie dźwigu p.poŝ.-pion W08/W09 35 nadciśnienie w szybie dźwigu p.poŝ.-pion W10/W11 tak 36 nadciśnienie w szybie dźwigu p.poŝ.-pion W12/W13 37 nadciśnienie w szybie dźwigu p.poŝ.-pion W14/W15 38 komunikat DSO tylko w strefie objetej poŝarem (5) tak tak tak tak tak tak tak 39 transmisja alarmu tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak tak 1 uruchamianie SUG gazowych z autonomicznych detektorów powoduje przekazanie sygnału o poŝarze do centrali SSP 2 uruchomienie nadciśnienia powoduje uruchomienie otworów odciąŝających (upustowych) - w przypadku upustu powietrza przez pomieszczenia otierają się obie przepustnice i oba okna w danej strefie upustu, w przypadku poŝaru w jednym z pomieszczeń otwiera się tylko przepustnica do pomieszczenia nie objetego poŝarem, 3 DSO uruchamia się automatycznie tylko w strefie objętej poŝarem; w pozostałych strefach uruchamia obsługa;
