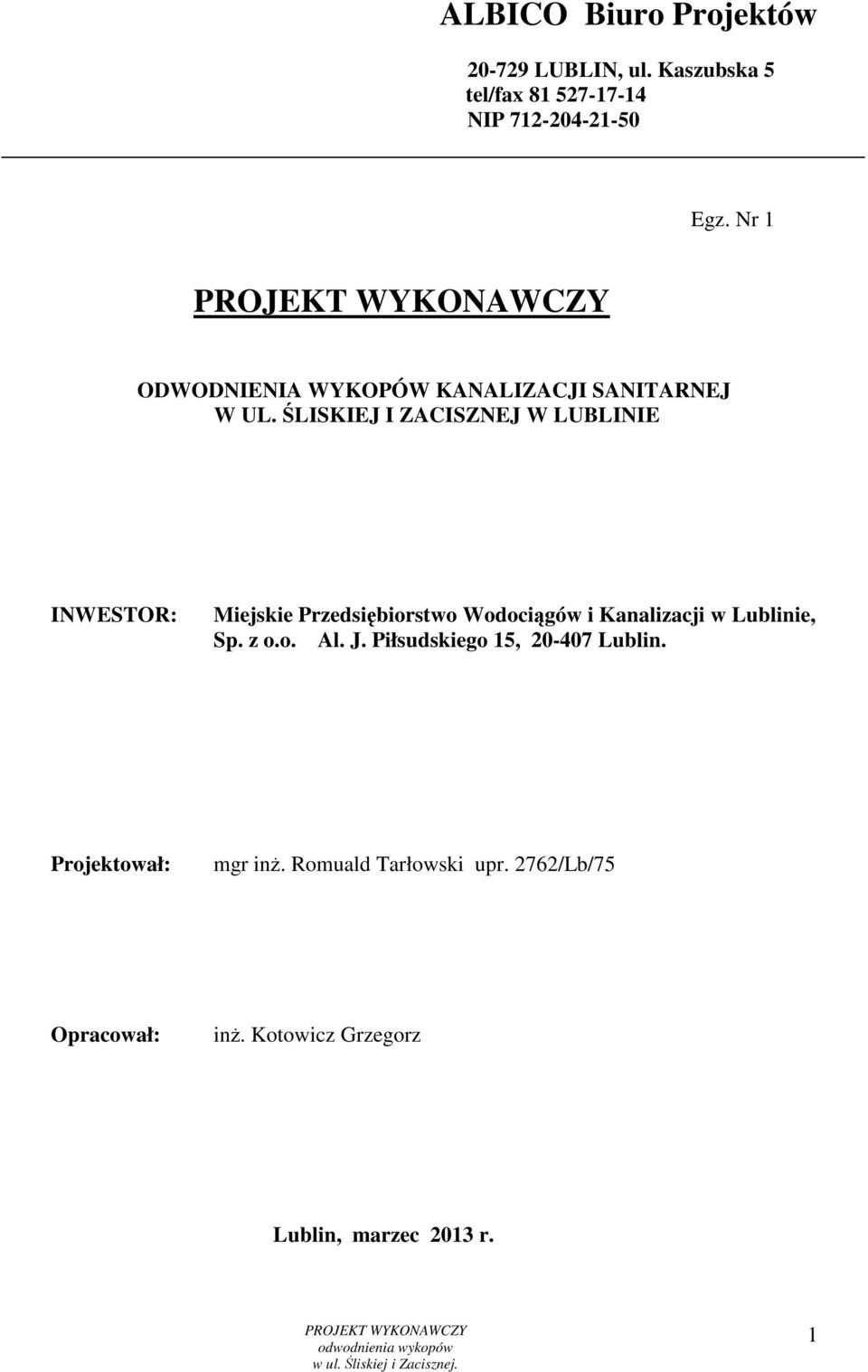

1 ALBICO Biuro Projektów LUBLIN, ul. Kaszubska 5 tel/fax NIP Egz. Nr 1 ODWODNIENIA WYKOPÓW KANALIZACJI SANITARNEJ W UL. ŚLISKIEJ I ZACISZNEJ W LUBLINIE INWESTOR: Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w Lublinie, Sp. z o.o. Al. J. Piłsudskiego 15, Lublin. Projektował: mgr inŝ. Romuald Tarłowski upr. 2762/Lb/75 Opracował: inŝ. Kotowicz Grzegorz Lublin, marzec 2013 r. 1

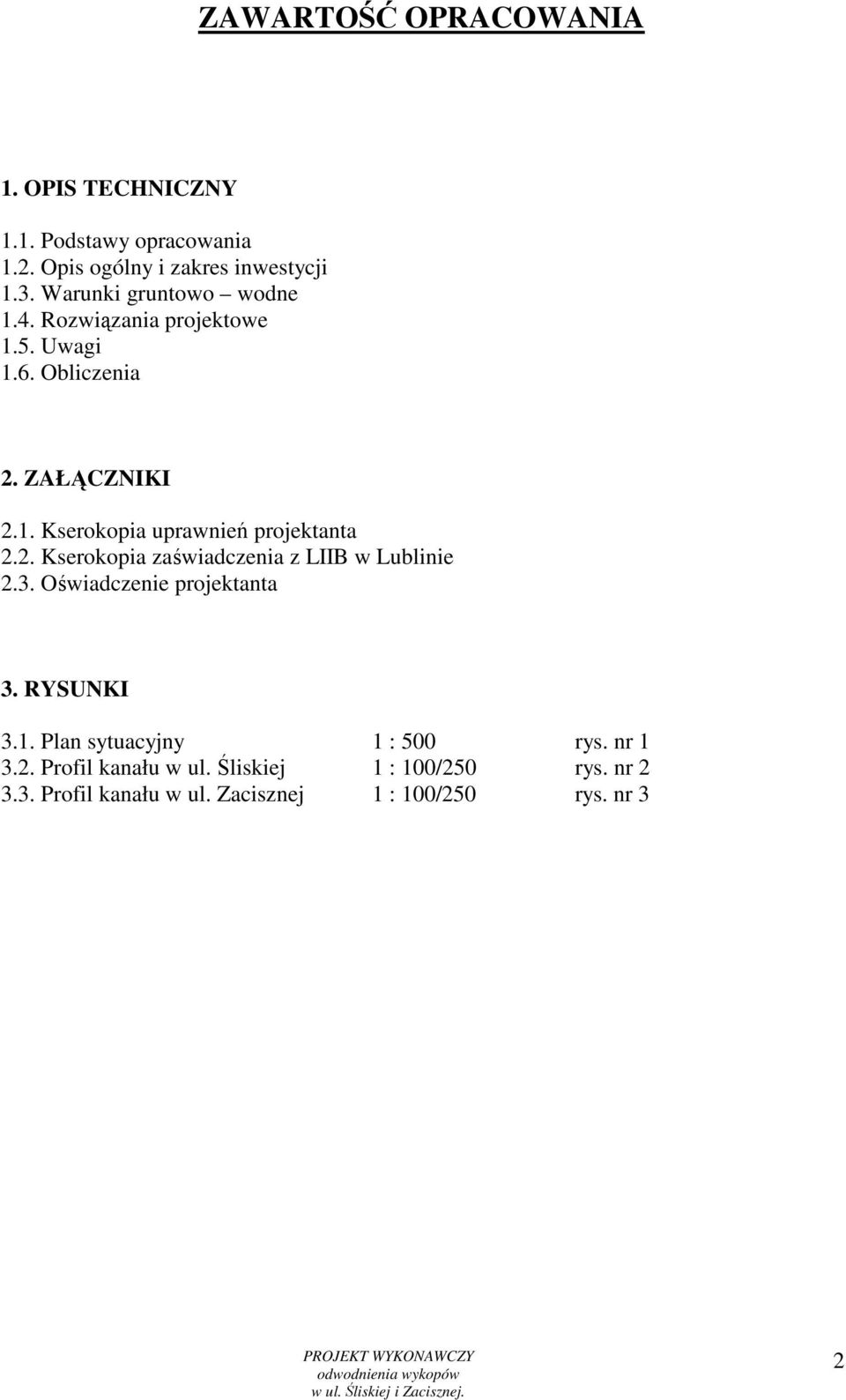

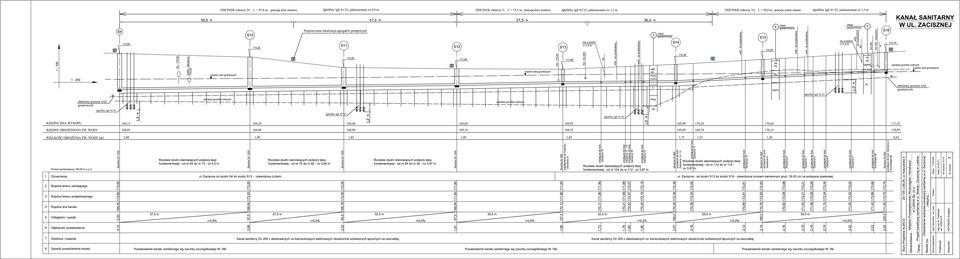

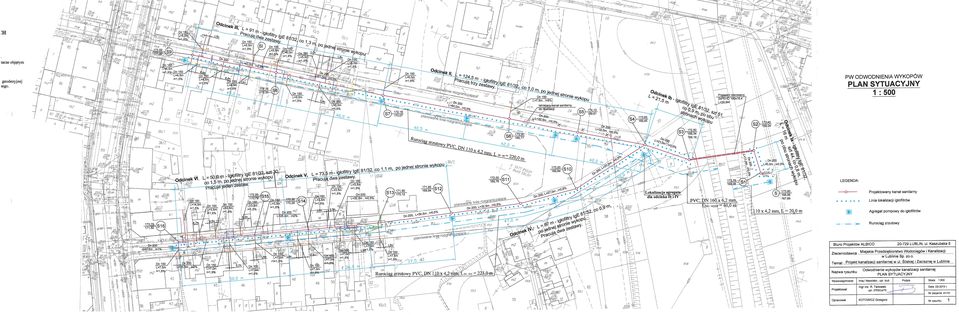

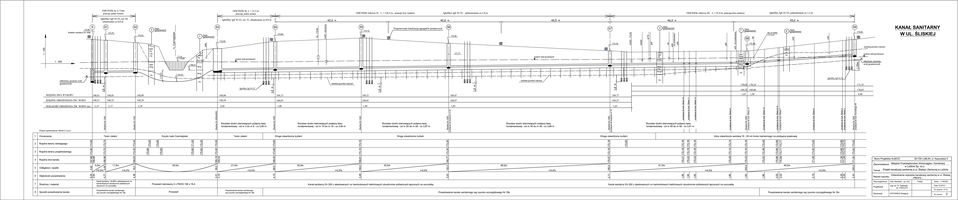

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY 1.1. Podstawy opracowania 1.2. Opis ogólny i zakres inwestycji 1.3. Warunki gruntowo wodne 1.4. Rozwiązania projektowe 1.5. Uwagi 1.6. Obliczenia 2. ZAŁĄCZNIKI 2.1. Kserokopia uprawnień projektanta 2.2. Kserokopia zaświadczenia z LIIB w Lublinie 2.3. Oświadczenie projektanta 3. RYSUNKI 3.1. Plan sytuacyjny 1 : 500 rys. nr Profil kanału w ul. Śliskiej 1 : 100/250 rys. nr Profil kanału w ul. Zacisznej 1 : 100/250 rys. nr 3 2

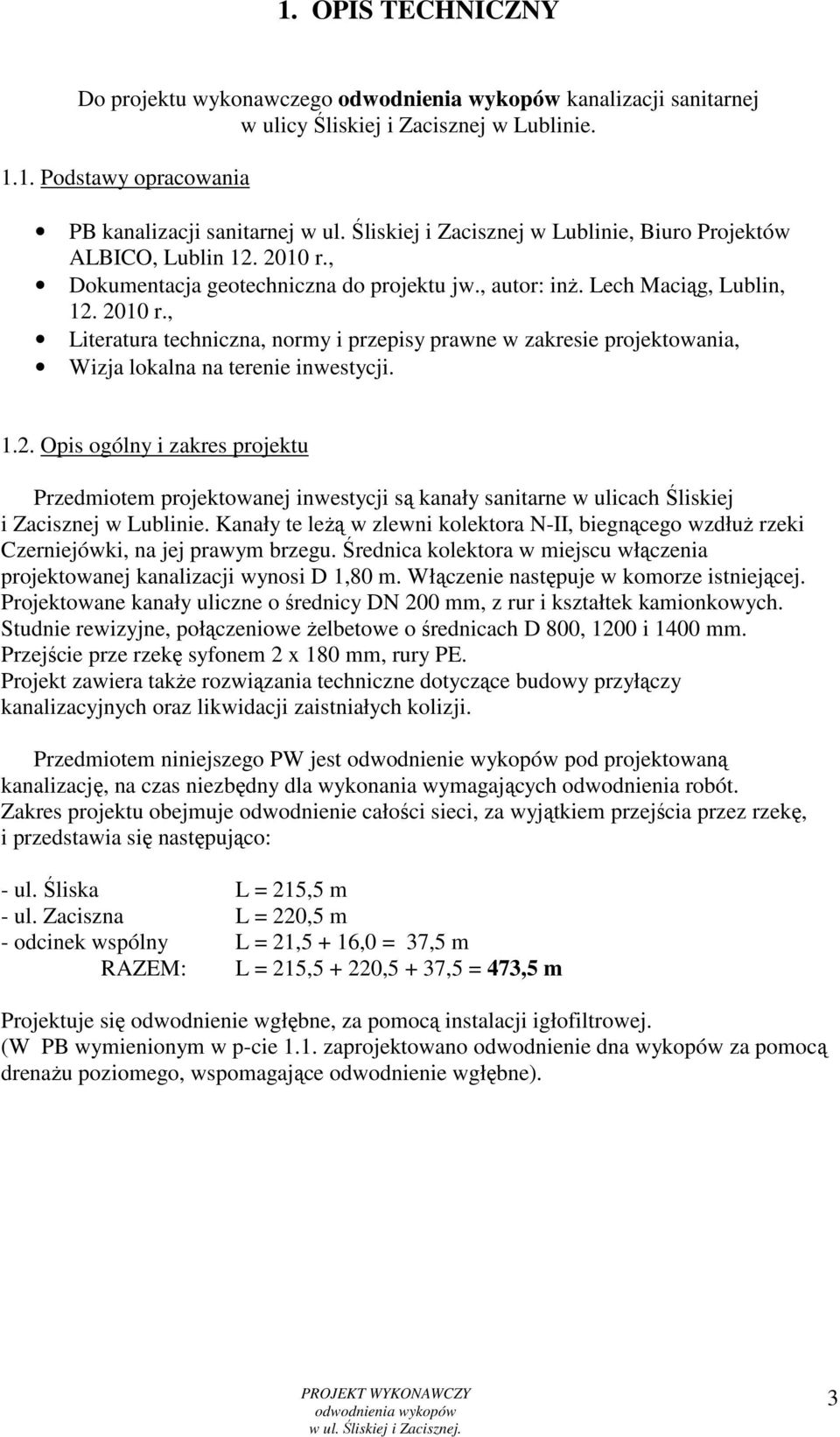

3 1. OPIS TECHNICZNY Do projektu wykonawczego kanalizacji sanitarnej w ulicy Śliskiej i Zacisznej w Lublinie Podstawy opracowania PB kanalizacji sanitarnej w ul. Śliskiej i Zacisznej w Lublinie, Biuro Projektów ALBICO, Lublin r., Dokumentacja geotechniczna do projektu jw., autor: inŝ. Lech Maciąg, Lublin, r., Literatura techniczna, normy i przepisy prawne w zakresie projektowania, Wizja lokalna na terenie inwestycji Opis ogólny i zakres projektu Przedmiotem projektowanej inwestycji są kanały sanitarne w ulicach Śliskiej i Zacisznej w Lublinie. Kanały te leŝą w zlewni kolektora N-II, biegnącego wzdłuŝ rzeki Czerniejówki, na jej prawym brzegu. Średnica kolektora w miejscu włączenia projektowanej kanalizacji wynosi D 1,80 m. Włączenie następuje w komorze istniejącej. Projektowane kanały uliczne o średnicy DN 200 mm, z rur i kształtek kamionkowych. Studnie rewizyjne, połączeniowe Ŝelbetowe o średnicach D 800, 1200 i 1400 mm. Przejście prze rzekę syfonem 2 x 180 mm, rury PE. Projekt zawiera takŝe rozwiązania techniczne dotyczące budowy przyłączy kanalizacyjnych oraz likwidacji zaistniałych kolizji. Przedmiotem niniejszego PW jest odwodnienie wykopów pod projektowaną kanalizację, na czas niezbędny dla wykonania wymagających odwodnienia robót. Zakres projektu obejmuje odwodnienie całości sieci, za wyjątkiem przejścia przez rzekę, i przedstawia się następująco: - ul. Śliska L = 215,5 m - ul. Zaciszna L = 220,5 m - odcinek wspólny L = 21,5 + 16,0 = 37,5 m RAZEM: L = 215, ,5 + 37,5 = 473,5 m Projektuje się odwodnienie wgłębne, za pomocą instalacji igłofiltrowej. (W PB wymienionym w p-cie 1.1. zaprojektowano odwodnienie dna wykopów za pomocą drenaŝu poziomego, wspomagające odwodnienie wgłębne). 3

4 1.3. Warunki gruntowo wodne W oparciu o dokumentację geotechniczną wymienioną w p-cie 1.1. stwierdza się, Ŝe teren inwestycji naleŝy do Niecki Lubelskiej, którą budują od góry utwory czwartorzędowe, a poniŝej kredowe. Wg Szczegółowej Mapy Geologicznej Polski, ark. Lublin teren ten leŝy przede wszystkim na obszarze piasków i glin aluwialnych frakcji powodziowej doliny rzecznej i torfów przejściowych. BliŜej ul. Kunickiego podłoŝe stanowią piaski i mułki (pyły) rzeczne rzecznoperyglacjalne tarasów nadzalewowych. Na podstawie wykonanych odwiertów stwierdza się, Ŝe w badanym podłoŝu występują grunty nasypowe i rodzime. Pod warstwą humusu występują grunty nasypowe niebudowlane w postaci humusu wymieszanego z piaskiem z domieszką ŜuŜla, rumoszu margla i gruzu ceglanego. MiąŜszość tej warstwy waha się od 0,80 m w otworze nr 9, do 2,50 m w otworze nr 2. PoniŜej zalegają grunty pochodzenia bagienno rzecznego w stanie miękkoplastycznym oraz w mniejszym stopniu torf i namuł organiczny piaszczysty, o miąŝszości warstwy średnio 2,0 m. Pod tymi warstwami stwierdzono występowanie gruntów nośnych w postaci piasków drobnych i średnich nawodnionych o miąŝszości 3 do 4 m. W pobliŝu ul. Kunickiego piaski zalegają w całym profilu otworów, poniŝej nasypu. We wszystkich badanych otworach stwierdzono występowanie wody gruntowej o swobodnym charakterze zwierciadła. Najpłycej jej obecność stwierdzono w otworze nr 3 na głębokości 0,9 m, zaś najgłębiej w otworze nr 2, na głębokości 2,7 m pod poziomem terenu. Ogólnie biorąc poziom zwierciadła wody gruntowej ściśle zaleŝy od stanów wody w rzece Czerniejówce. W dniach badań oscylował w okolicach rzędnej 171,50 m npm w otworach połoŝonych blisko ul. Kunickiego, zaś w otworach najbliŝszych rzeki występował na rzędnej 170,50 m npm. Autor dokumentacji geotechnicznej podaje wartość współczynnika filtracji dla gruntów nośnych tj. dla piasków drobnych k = m/s Rozwiązania projektowe Opis ogólny Wyodrębnia się trzy części projektowanej kanalizacji, a mianowicie: - odcinek wspólny tj. od komory istn. S do studni S2 i od S3 do S4, l = 16,0 + 21,5 = 37,5 m, - kanał w ulicy Śliskiej od studni S4 do S9, l = 215,5 m, - kanał w ulicy Zacisznej od studni S4 do S 16, l = 220,5 m. Przyjęty do obliczeń poziom obniŝonego zwierciadła wody musi znajdować się 0,50 m pod dnem wykopu, z uwzględnieniem Ŝelbetowej ławy fundamentowej oraz podsypki rur. Łącznie zwierciadło wody ma być obniŝone o 0.80 m w stosunku do dna rur kanałowych. Na odcinkach gdzie nie będzie wykonywana ława Ŝelbetowa dno wykopu przyjęto 0,15 m, a obniŝone zwierciadło wody, 0,65 m poniŝej dna rury. W związku z tym, Ŝe kanał zlokalizowany jest w warstwie gruntów niebudowlanych, ława będzie posadowiona na studniach zapuszczanych, zagłębionych do gruntu nośnego tj. piasków. Wymagana depresja zw. wody na poszczególnych częściach wykopów przedstawia się następująco: - odcinek wspólny 2,18 1,90 m - ulica Śliska 1,90 0,46 m - ulica Zaciszna 2,00 0,65 m 4

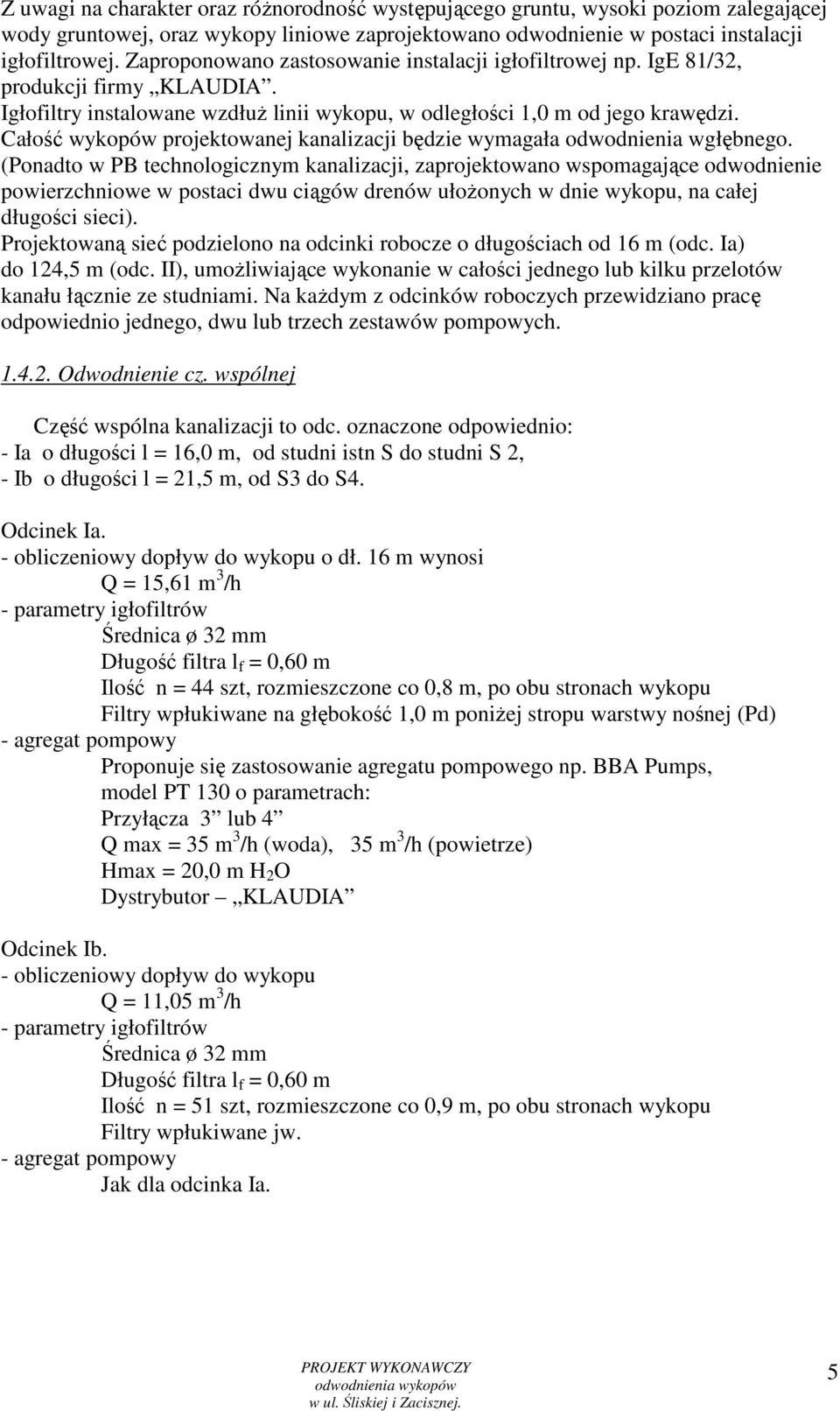

5 Z uwagi na charakter oraz róŝnorodność występującego gruntu, wysoki poziom zalegającej wody gruntowej, oraz wykopy liniowe zaprojektowano odwodnienie w postaci instalacji igłofiltrowej. Zaproponowano zastosowanie instalacji igłofiltrowej np. IgE 81/32, produkcji firmy KLAUDIA. Igłofiltry instalowane wzdłuŝ linii wykopu, w odległości 1,0 m od jego krawędzi. Całość wykopów projektowanej kanalizacji będzie wymagała odwodnienia wgłębnego. (Ponadto w PB technologicznym kanalizacji, zaprojektowano wspomagające odwodnienie powierzchniowe w postaci dwu ciągów drenów ułoŝonych w dnie wykopu, na całej długości sieci). Projektowaną sieć podzielono na odcinki robocze o długościach od 16 m (odc. Ia) do 124,5 m (odc. II), umoŝliwiające wykonanie w całości jednego lub kilku przelotów kanału łącznie ze studniami. Na kaŝdym z odcinków roboczych przewidziano pracę odpowiednio jednego, dwu lub trzech zestawów pompowych Odwodnienie cz. wspólnej Część wspólna kanalizacji to odc. oznaczone odpowiednio: - Ia o długości l = 16,0 m, od studni istn S do studni S 2, - Ib o długości l = 21,5 m, od S3 do S4. Odcinek Ia. - obliczeniowy dopływ do wykopu o dł. 16 m wynosi Q = 15,61 m 3 /h - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 44 szt, rozmieszczone co 0,8 m, po obu stronach wykopu Filtry wpłukiwane na głębokość 1,0 m poniŝej stropu warstwy nośnej (Pd) - agregat pompowy Proponuje się zastosowanie agregatu pompowego np. BBA Pumps, model PT 130 o parametrach: Przyłącza 3 lub 4 Q max = 35 m 3 /h (woda), 35 m 3 /h (powietrze) Hmax = 20,0 m H 2 O Dystrybutor KLAUDIA Odcinek Ib. - obliczeniowy dopływ do wykopu Q = 11,05 m 3 /h - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 51 szt, rozmieszczone co 0,9 m, po obu stronach wykopu Filtry wpłukiwane jw. - agregat pompowy Jak dla odcinka Ia. 5

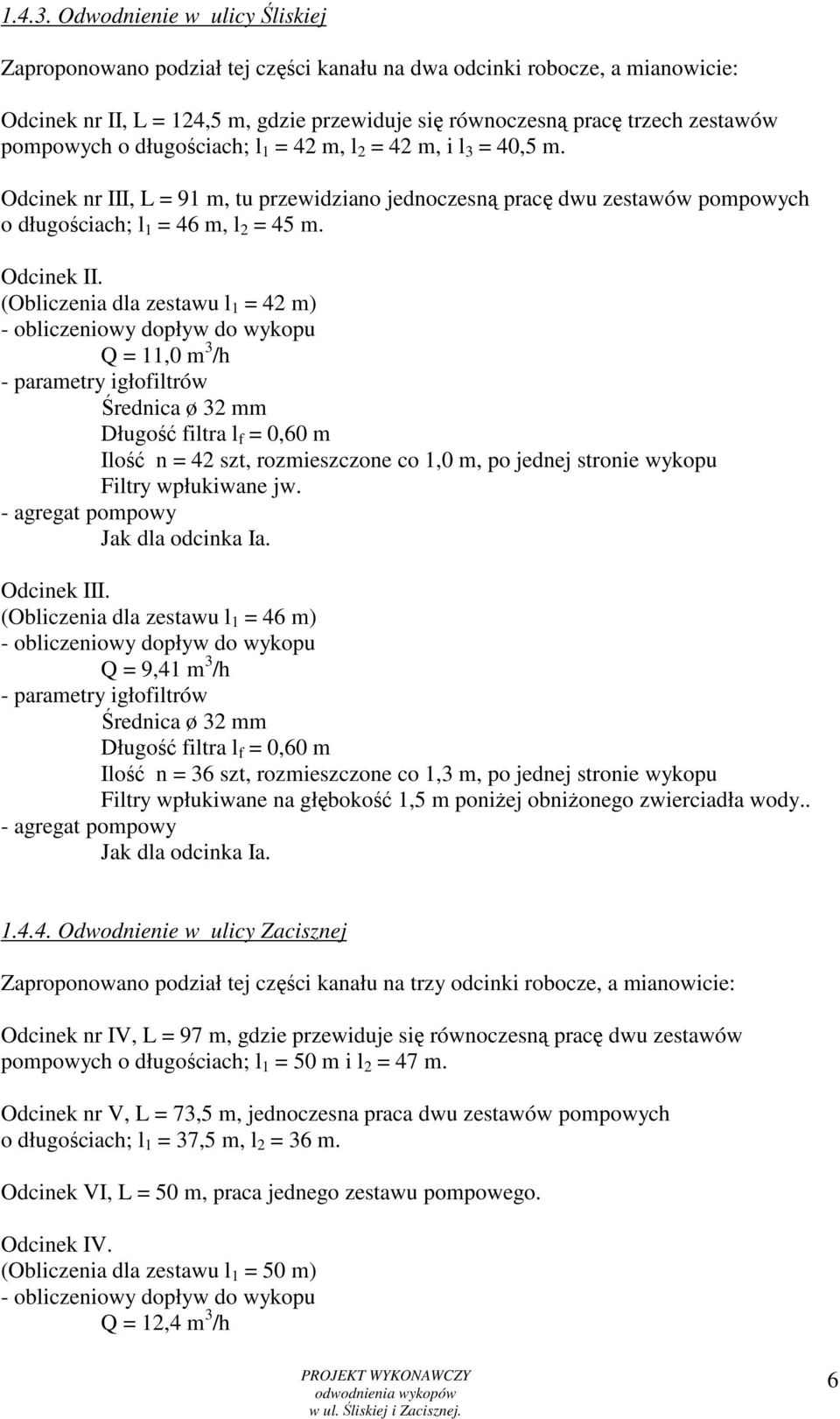

6 Odwodnienie w ulicy Śliskiej Zaproponowano podział tej części kanału na dwa odcinki robocze, a mianowicie: Odcinek nr II, L = 124,5 m, gdzie przewiduje się równoczesną pracę trzech zestawów pompowych o długościach; l 1 = 42 m, l 2 = 42 m, i l 3 = 40,5 m. Odcinek nr III, L = 91 m, tu przewidziano jednoczesną pracę dwu zestawów pompowych o długościach; l 1 = 46 m, l 2 = 45 m. Odcinek II. (Obliczenia dla zestawu l 1 = 42 m) - obliczeniowy dopływ do wykopu Q = 11,0 m 3 /h - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 42 szt, rozmieszczone co 1,0 m, po jednej stronie wykopu Filtry wpłukiwane jw. - agregat pompowy Jak dla odcinka Ia. Odcinek III. (Obliczenia dla zestawu l 1 = 46 m) - obliczeniowy dopływ do wykopu Q = 9,41 m 3 /h - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 36 szt, rozmieszczone co 1,3 m, po jednej stronie wykopu Filtry wpłukiwane na głębokość 1,5 m poniŝej obniŝonego zwierciadła wody.. - agregat pompowy Jak dla odcinka Ia Odwodnienie w ulicy Zacisznej Zaproponowano podział tej części kanału na trzy odcinki robocze, a mianowicie: Odcinek nr IV, L = 97 m, gdzie przewiduje się równoczesną pracę dwu zestawów pompowych o długościach; l 1 = 50 m i l 2 = 47 m. Odcinek nr V, L = 73,5 m, jednoczesna praca dwu zestawów pompowych o długościach; l 1 = 37,5 m, l 2 = 36 m. Odcinek VI, L = 50 m, praca jednego zestawu pompowego. Odcinek IV. (Obliczenia dla zestawu l 1 = 50 m) - obliczeniowy dopływ do wykopu Q = 12,4 m 3 /h 6

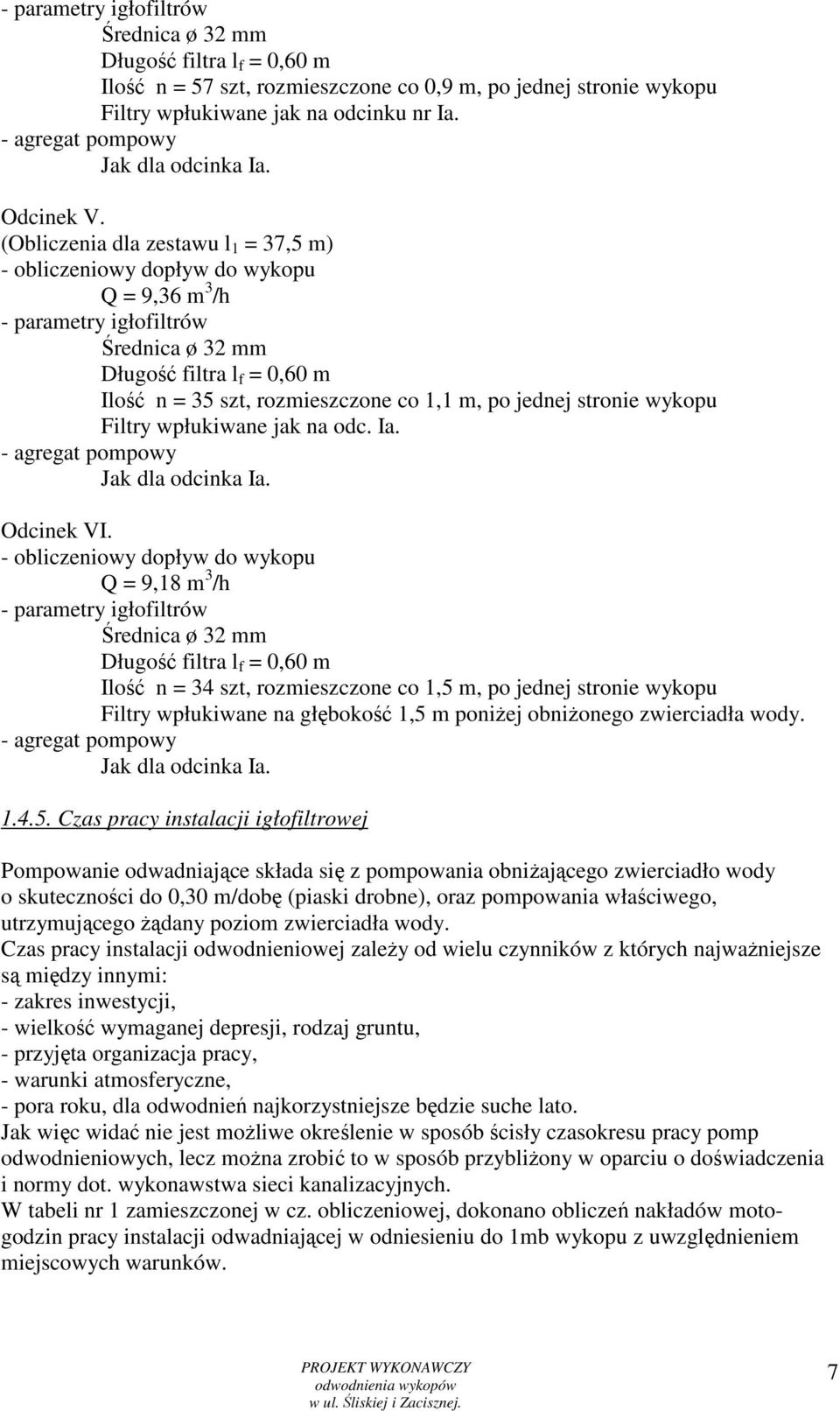

7 - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 57 szt, rozmieszczone co 0,9 m, po jednej stronie wykopu Filtry wpłukiwane jak na odcinku nr Ia. - agregat pompowy Jak dla odcinka Ia. Odcinek V. (Obliczenia dla zestawu l 1 = 37,5 m) - obliczeniowy dopływ do wykopu Q = 9,36 m 3 /h - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 35 szt, rozmieszczone co 1,1 m, po jednej stronie wykopu Filtry wpłukiwane jak na odc. Ia. - agregat pompowy Jak dla odcinka Ia. Odcinek VI. - obliczeniowy dopływ do wykopu Q = 9,18 m 3 /h - parametry igłofiltrów Średnica ø 32 mm Długość filtra l f = 0,60 m Ilość n = 34 szt, rozmieszczone co 1,5 m, po jednej stronie wykopu Filtry wpłukiwane na głębokość 1,5 m poniŝej obniŝonego zwierciadła wody. - agregat pompowy Jak dla odcinka Ia Czas pracy instalacji igłofiltrowej Pompowanie odwadniające składa się z pompowania obniŝającego zwierciadło wody o skuteczności do 0,30 m/dobę (piaski drobne), oraz pompowania właściwego, utrzymującego Ŝądany poziom zwierciadła wody. Czas pracy instalacji odwodnieniowej zaleŝy od wielu czynników z których najwaŝniejsze są między innymi: - zakres inwestycji, - wielkość wymaganej depresji, rodzaj gruntu, - przyjęta organizacja pracy, - warunki atmosferyczne, - pora roku, dla odwodnień najkorzystniejsze będzie suche lato. Jak więc widać nie jest moŝliwe określenie w sposób ścisły czasokresu pracy pomp odwodnieniowych, lecz moŝna zrobić to w sposób przybliŝony w oparciu o doświadczenia i normy dot. wykonawstwa sieci kanalizacyjnych. W tabeli nr 1 zamieszczonej w cz. obliczeniowej, dokonano obliczeń nakładów motogodzin pracy instalacji odwadniającej w odniesieniu do 1mb wykopu z uwzględnieniem miejscowych warunków. 7

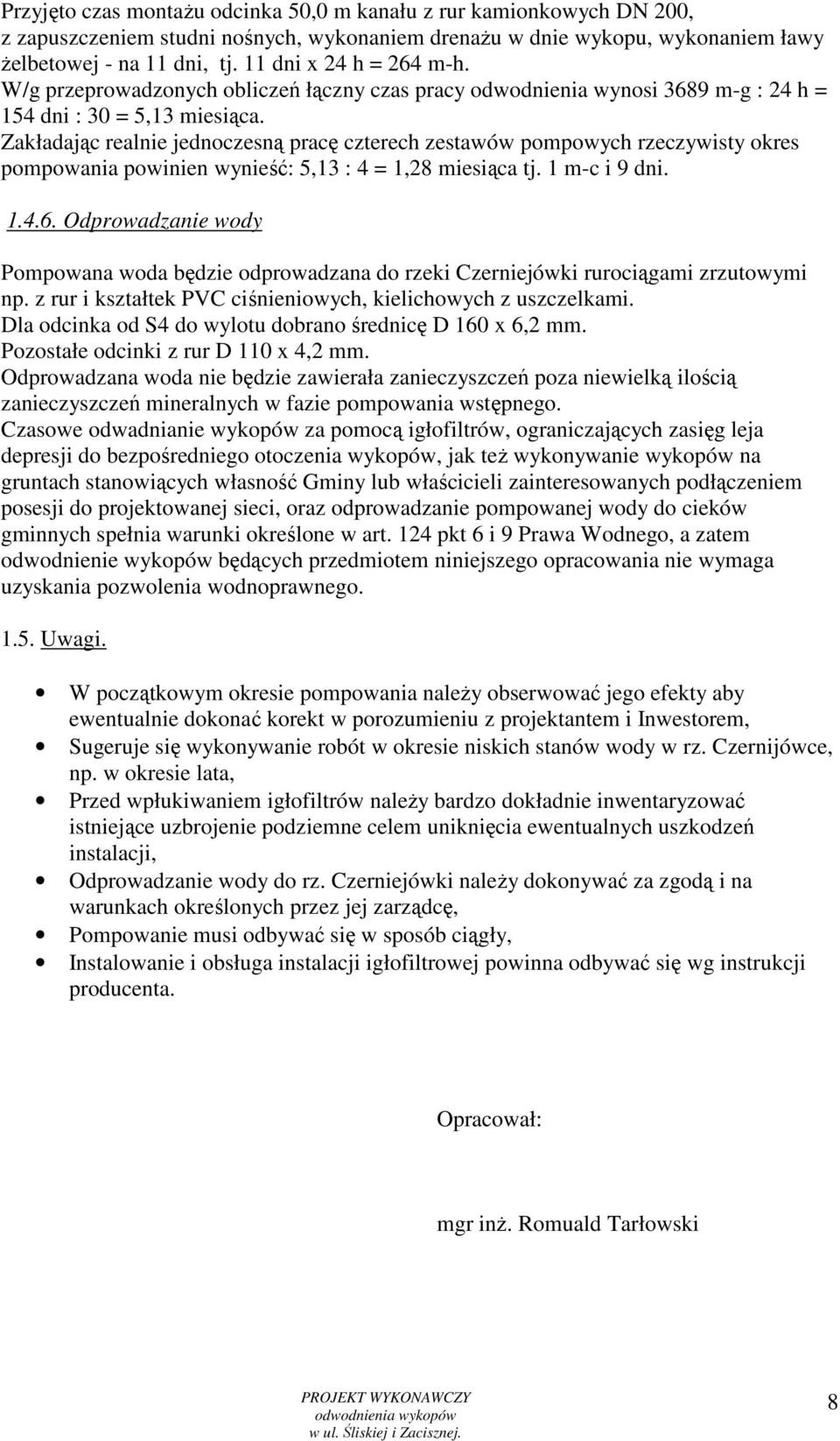

8 Przyjęto czas montaŝu odcinka 50,0 m kanału z rur kamionkowych DN 200, z zapuszczeniem studni nośnych, wykonaniem drenaŝu w dnie wykopu, wykonaniem ławy Ŝelbetowej - na 11 dni, tj. 11 dni x 24 h = 264 m-h. W/g przeprowadzonych obliczeń łączny czas pracy odwodnienia wynosi 3689 m-g : 24 h = 154 dni : 30 = 5,13 miesiąca. Zakładając realnie jednoczesną pracę czterech zestawów pompowych rzeczywisty okres pompowania powinien wynieść: 5,13 : 4 = 1,28 miesiąca tj. 1 m-c i 9 dni Odprowadzanie wody Pompowana woda będzie odprowadzana do rzeki Czerniejówki rurociągami zrzutowymi np. z rur i kształtek PVC ciśnieniowych, kielichowych z uszczelkami. Dla odcinka od S4 do wylotu dobrano średnicę D 160 x 6,2 mm. Pozostałe odcinki z rur D 110 x 4,2 mm. Odprowadzana woda nie będzie zawierała zanieczyszczeń poza niewielką ilością zanieczyszczeń mineralnych w fazie pompowania wstępnego. Czasowe odwadnianie wykopów za pomocą igłofiltrów, ograniczających zasięg leja depresji do bezpośredniego otoczenia wykopów, jak teŝ wykonywanie wykopów na gruntach stanowiących własność Gminy lub właścicieli zainteresowanych podłączeniem posesji do projektowanej sieci, oraz odprowadzanie pompowanej wody do cieków gminnych spełnia warunki określone w art. 124 pkt 6 i 9 Prawa Wodnego, a zatem odwodnienie wykopów będących przedmiotem niniejszego opracowania nie wymaga uzyskania pozwolenia wodnoprawnego Uwagi. W początkowym okresie pompowania naleŝy obserwować jego efekty aby ewentualnie dokonać korekt w porozumieniu z projektantem i Inwestorem, Sugeruje się wykonywanie robót w okresie niskich stanów wody w rz. Czernijówce, np. w okresie lata, Przed wpłukiwaniem igłofiltrów naleŝy bardzo dokładnie inwentaryzować istniejące uzbrojenie podziemne celem uniknięcia ewentualnych uszkodzeń instalacji, Odprowadzanie wody do rz. Czerniejówki naleŝy dokonywać za zgodą i na warunkach określonych przez jej zarządcę, Pompowanie musi odbywać się w sposób ciągły, Instalowanie i obsługa instalacji igłofiltrowej powinna odbywać się wg instrukcji producenta. Opracował: mgr inŝ. Romuald Tarłowski 8

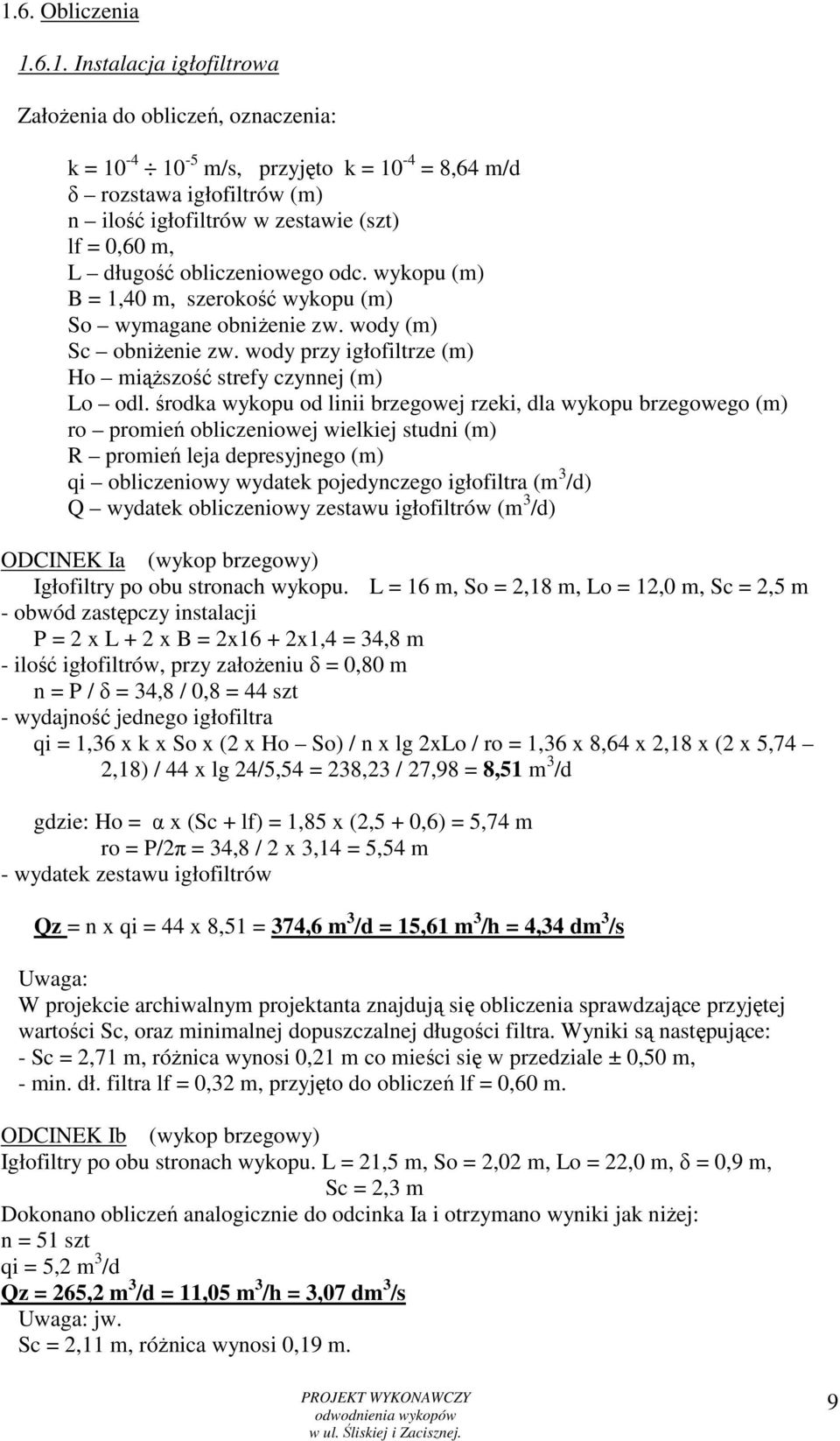

9 1.6. Obliczenia Instalacja igłofiltrowa ZałoŜenia do obliczeń, oznaczenia: k = m/s, przyjęto k = 10-4 = 8,64 m/d δ rozstawa igłofiltrów (m) n ilość igłofiltrów w zestawie (szt) lf = 0,60 m, L długość obliczeniowego odc. wykopu (m) B = 1,40 m, szerokość wykopu (m) So wymagane obniŝenie zw. wody (m) Sc obniŝenie zw. wody przy igłofiltrze (m) Ho miąŝszość strefy czynnej (m) Lo odl. środka wykopu od linii brzegowej rzeki, dla wykopu brzegowego (m) ro promień obliczeniowej wielkiej studni (m) R promień leja depresyjnego (m) qi obliczeniowy wydatek pojedynczego igłofiltra (m 3 /d) Q wydatek obliczeniowy zestawu igłofiltrów (m 3 /d) ODCINEK Ia (wykop brzegowy) Igłofiltry po obu stronach wykopu. L = 16 m, So = 2,18 m, Lo = 12,0 m, Sc = 2,5 m - obwód zastępczy instalacji P = 2 x L + 2 x B = 2x16 + 2x1,4 = 34,8 m - ilość igłofiltrów, przy załoŝeniu δ = 0,80 m n = P / δ = 34,8 / 0,8 = 44 szt - wydajność jednego igłofiltra qi = 1,36 x k x So x (2 x Ho So) / n x lg 2xLo / ro = 1,36 x 8,64 x 2,18 x (2 x 5,74 2,18) / 44 x lg 24/5,54 = 238,23 / 27,98 = 8,51 m 3 /d gdzie: Ho = α x (Sc + lf) = 1,85 x (2,5 + 0,6) = 5,74 m ro = P/2π = 34,8 / 2 x 3,14 = 5,54 m - wydatek zestawu igłofiltrów Qz = n x qi = 44 x 8,51 = 374,6 m 3 /d = 15,61 m 3 /h = 4,34 dm 3 /s Uwaga: W projekcie archiwalnym projektanta znajdują się obliczenia sprawdzające przyjętej wartości Sc, oraz minimalnej dopuszczalnej długości filtra. Wyniki są następujące: - Sc = 2,71 m, róŝnica wynosi 0,21 m co mieści się w przedziale ± 0,50 m, - min. dł. filtra lf = 0,32 m, przyjęto do obliczeń lf = 0,60 m. ODCINEK Ib (wykop brzegowy) Igłofiltry po obu stronach wykopu. L = 21,5 m, So = 2,02 m, Lo = 22,0 m, δ = 0,9 m, Sc = 2,3 m Dokonano obliczeń analogicznie do odcinka Ia i otrzymano wyniki jak niŝej: n = 51 szt qi = 5,2 m 3 /d Qz = 265,2 m 3 /d = 11,05 m 3 /h = 3,07 dm 3 /s Uwaga: jw. Sc = 2,11 m, róŝnica wynosi 0,19 m. 9

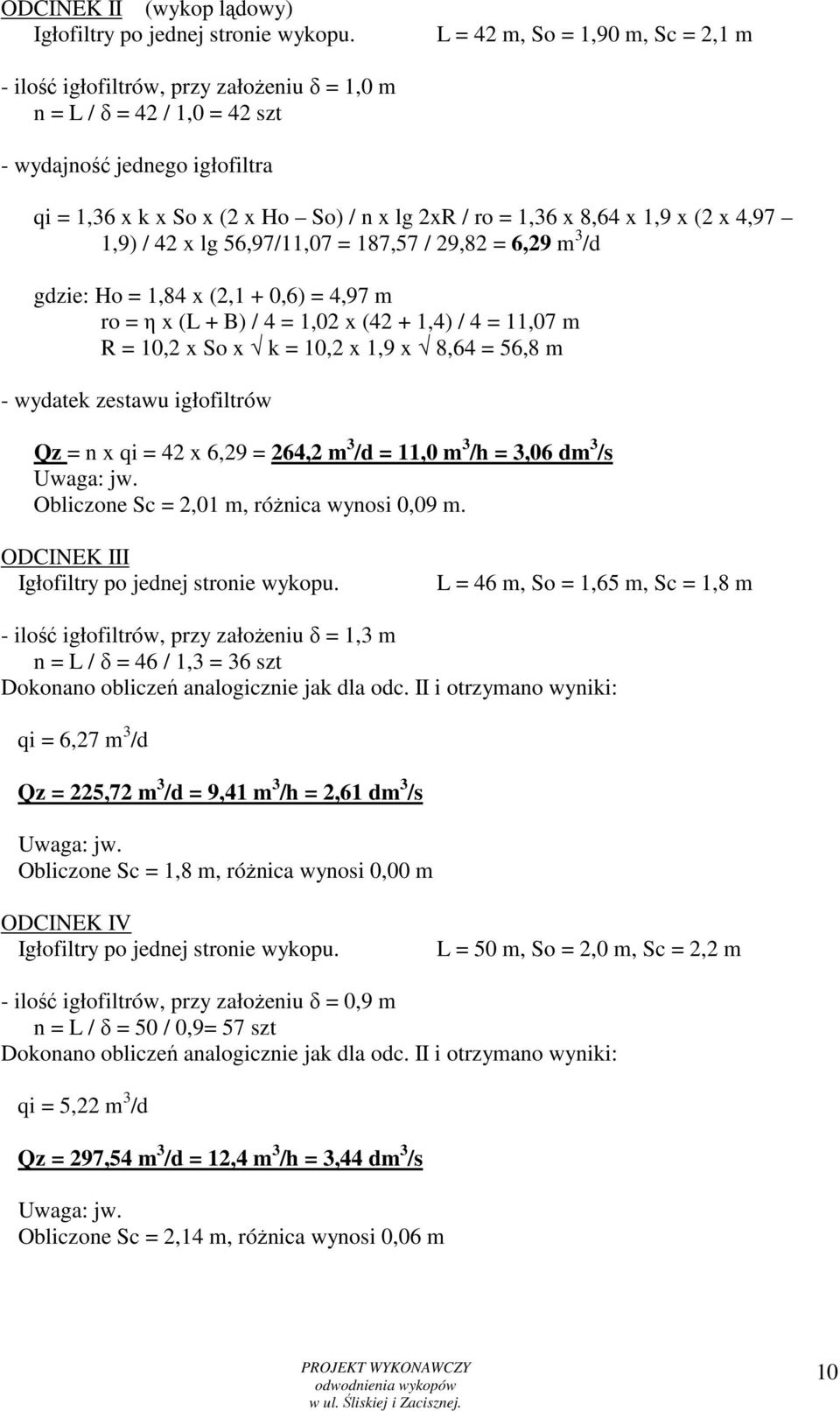

10 ODCINEK II (wykop lądowy) Igłofiltry po jednej stronie wykopu. L = 42 m, So = 1,90 m, Sc = 2,1 m - ilość igłofiltrów, przy załoŝeniu δ = 1,0 m n = L / δ = 42 / 1,0 = 42 szt - wydajność jednego igłofiltra qi = 1,36 x k x So x (2 x Ho So) / n x lg 2xR / ro = 1,36 x 8,64 x 1,9 x (2 x 4,97 1,9) / 42 x lg 56,97/11,07 = 187,57 / 29,82 = 6,29 m 3 /d gdzie: Ho = 1,84 x (2,1 + 0,6) = 4,97 m ro = η x (L + B) / 4 = 1,02 x (42 + 1,4) / 4 = 11,07 m R = 10,2 x So x k = 10,2 x 1,9 x 8,64 = 56,8 m - wydatek zestawu igłofiltrów Qz = n x qi = 42 x 6,29 = 264,2 m 3 /d = 11,0 m 3 /h = 3,06 dm 3 /s Uwaga: jw. Obliczone Sc = 2,01 m, róŝnica wynosi 0,09 m. ODCINEK III Igłofiltry po jednej stronie wykopu. L = 46 m, So = 1,65 m, Sc = 1,8 m - ilość igłofiltrów, przy załoŝeniu δ = 1,3 m n = L / δ = 46 / 1,3 = 36 szt Dokonano obliczeń analogicznie jak dla odc. II i otrzymano wyniki: qi = 6,27 m 3 /d Qz = 225,72 m 3 /d = 9,41 m 3 /h = 2,61 dm 3 /s Uwaga: jw. Obliczone Sc = 1,8 m, róŝnica wynosi 0,00 m ODCINEK IV Igłofiltry po jednej stronie wykopu. L = 50 m, So = 2,0 m, Sc = 2,2 m - ilość igłofiltrów, przy załoŝeniu δ = 0,9 m n = L / δ = 50 / 0,9= 57 szt Dokonano obliczeń analogicznie jak dla odc. II i otrzymano wyniki: qi = 5,22 m 3 /d Qz = 297,54 m 3 /d = 12,4 m 3 /h = 3,44 dm 3 /s Uwaga: jw. Obliczone Sc = 2,14 m, róŝnica wynosi 0,06 m 10

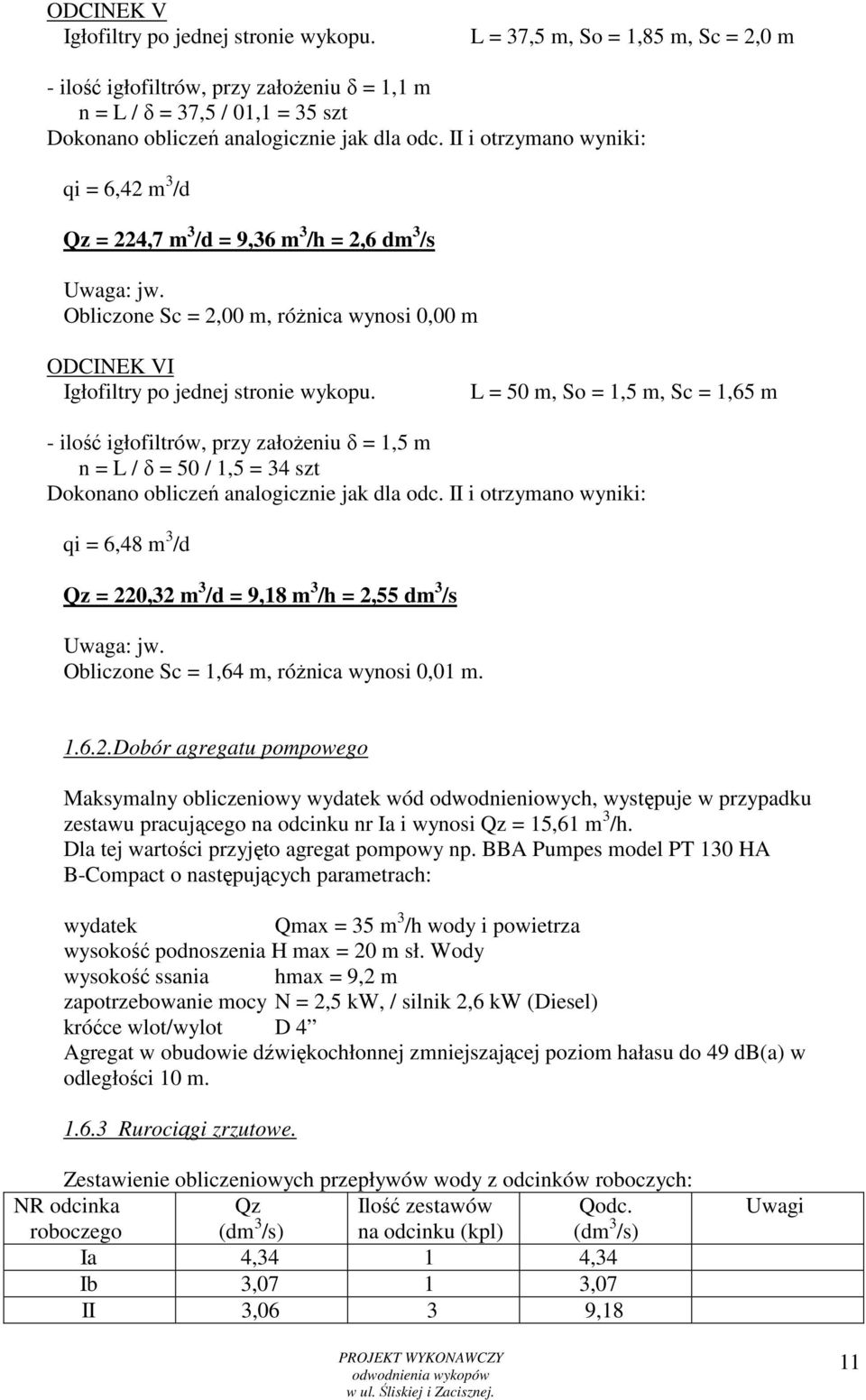

11 ODCINEK V Igłofiltry po jednej stronie wykopu. L = 37,5 m, So = 1,85 m, Sc = 2,0 m - ilość igłofiltrów, przy załoŝeniu δ = 1,1 m n = L / δ = 37,5 / 01,1 = 35 szt Dokonano obliczeń analogicznie jak dla odc. II i otrzymano wyniki: qi = 6,42 m 3 /d Qz = 224,7 m 3 /d = 9,36 m 3 /h = 2,6 dm 3 /s Uwaga: jw. Obliczone Sc = 2,00 m, róŝnica wynosi 0,00 m ODCINEK VI Igłofiltry po jednej stronie wykopu. L = 50 m, So = 1,5 m, Sc = 1,65 m - ilość igłofiltrów, przy załoŝeniu δ = 1,5 m n = L / δ = 50 / 1,5 = 34 szt Dokonano obliczeń analogicznie jak dla odc. II i otrzymano wyniki: qi = 6,48 m 3 /d Qz = 220,32 m 3 /d = 9,18 m 3 /h = 2,55 dm 3 /s Uwaga: jw. Obliczone Sc = 1,64 m, róŝnica wynosi 0,01 m Dobór agregatu pompowego Maksymalny obliczeniowy wydatek wód odwodnieniowych, występuje w przypadku zestawu pracującego na odcinku nr Ia i wynosi Qz = 15,61 m 3 /h. Dla tej wartości przyjęto agregat pompowy np. BBA Pumpes model PT 130 HA B-Compact o następujących parametrach: wydatek Qmax = 35 m 3 /h wody i powietrza wysokość podnoszenia H max = 20 m sł. Wody wysokość ssania hmax = 9,2 m zapotrzebowanie mocy N = 2,5 kw, / silnik 2,6 kw (Diesel) króćce wlot/wylot D 4 Agregat w obudowie dźwiękochłonnej zmniejszającej poziom hałasu do 49 db(a) w odległości 10 m Rurociągi zrzutowe. Zestawienie obliczeniowych przepływów wody z odcinków roboczych: NR odcinka roboczego Qz (dm 3 /s) Ilość zestawów na odcinku (kpl) Qodc. (dm 3 /s) Ia 4,34 1 4,34 Ib 3,07 1 3,07 II 3,06 3 9,18 Uwagi 11

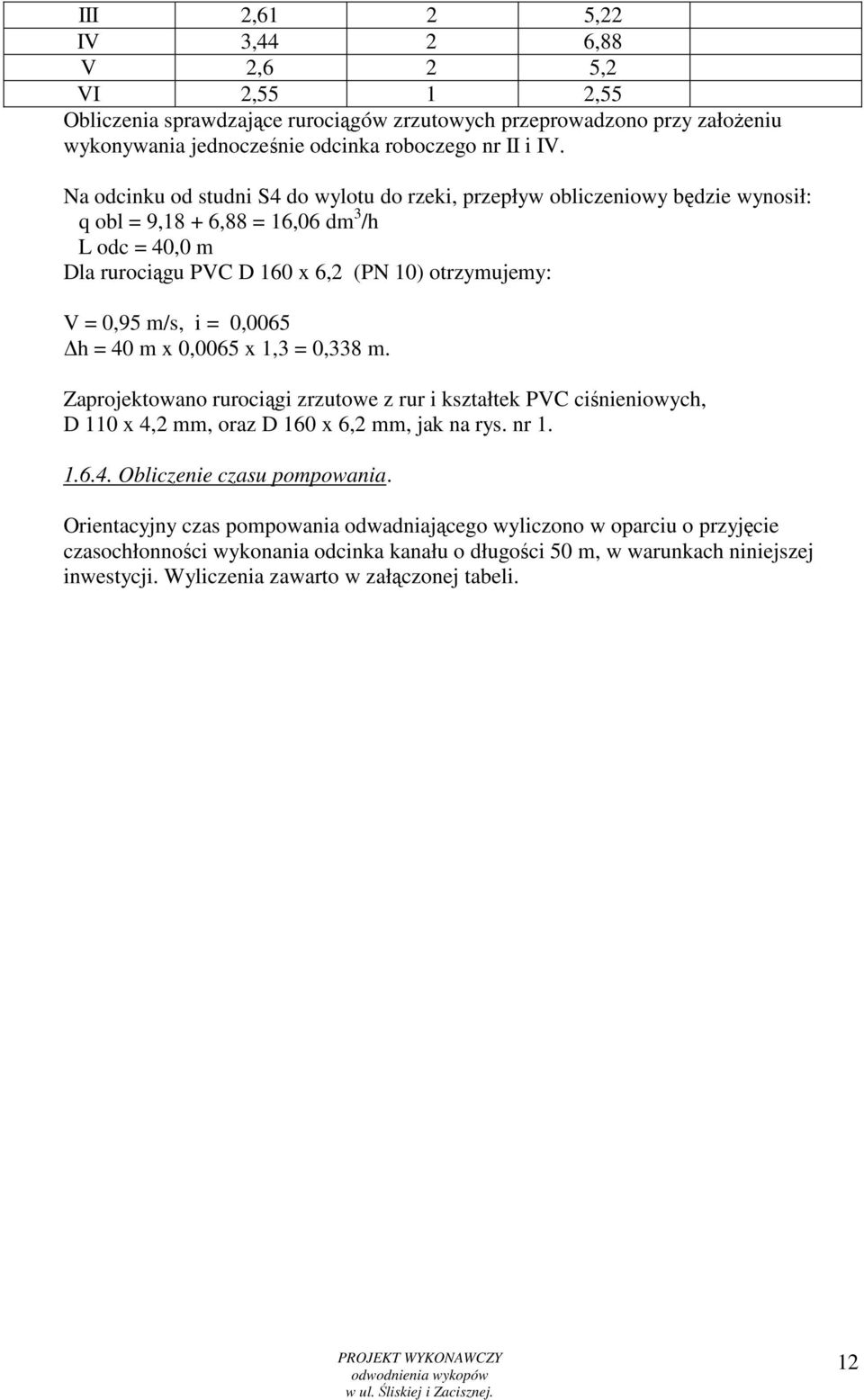

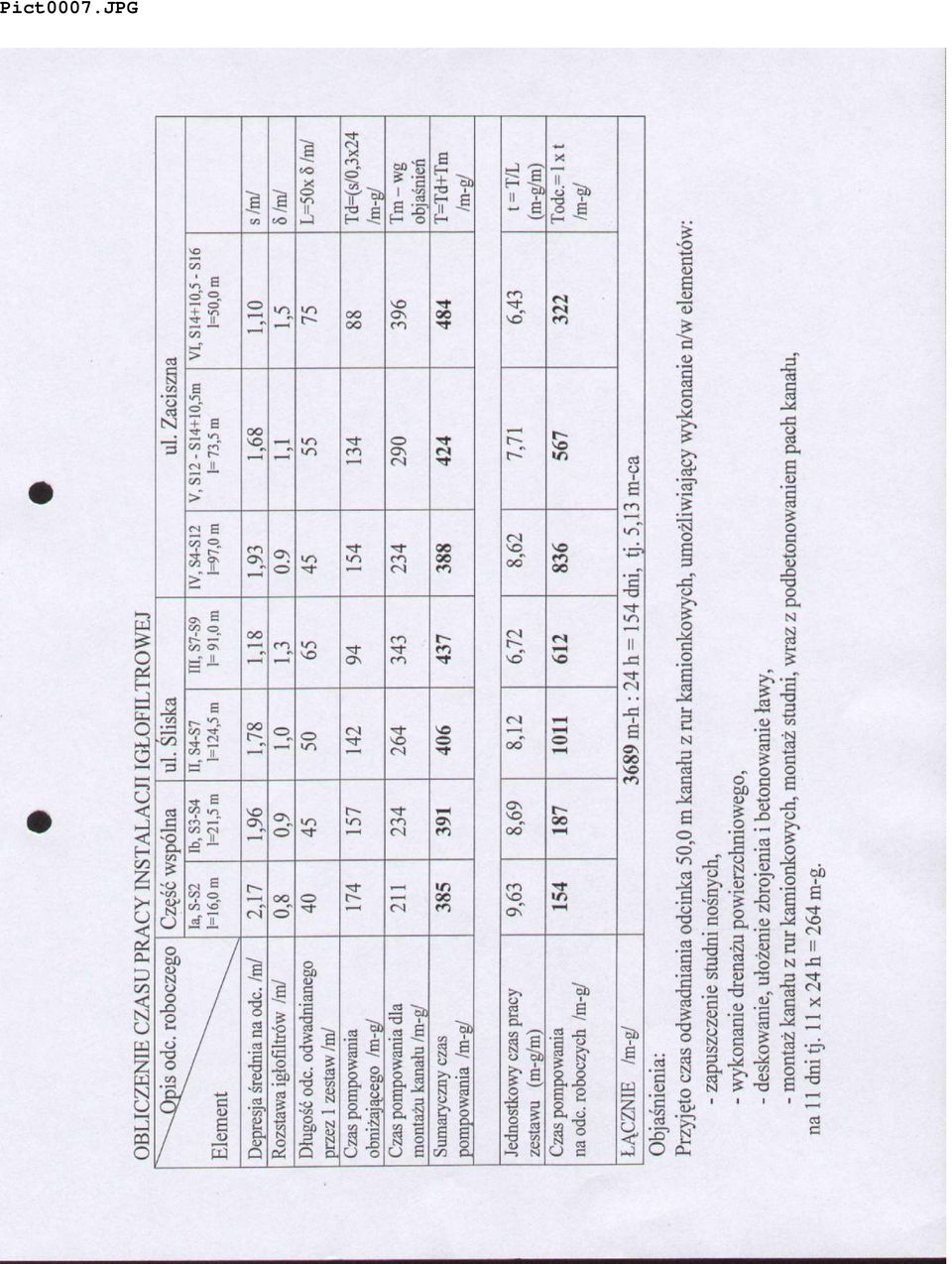

12 III 2,61 2 5,22 IV 3,44 2 6,88 V 2,6 2 5,2 VI 2,55 1 2,55 Obliczenia sprawdzające rurociągów zrzutowych przeprowadzono przy załoŝeniu wykonywania jednocześnie odcinka roboczego nr II i IV. Na odcinku od studni S4 do wylotu do rzeki, przepływ obliczeniowy będzie wynosił: q obl = 9,18 + 6,88 = 16,06 dm 3 /h L odc = 40,0 m Dla rurociągu PVC D 160 x 6,2 (PN 10) otrzymujemy: V = 0,95 m/s, i = 0,0065 h = 40 m x 0,0065 x 1,3 = 0,338 m. Zaprojektowano rurociągi zrzutowe z rur i kształtek PVC ciśnieniowych, D 110 x 4,2 mm, oraz D 160 x 6,2 mm, jak na rys. nr Obliczenie czasu pompowania. Orientacyjny czas pompowania odwadniającego wyliczono w oparciu o przyjęcie czasochłonności wykonania odcinka kanału o długości 50 m, w warunkach niniejszej inwestycji. Wyliczenia zawarto w załączonej tabeli. 12
