3 O P I S T E C H N I C Z N Y Do projektu budowlano wykonawczego (część architektoniczna) ogrodzenia terenu pompowni P1 i P2 na trasie kanalizacji sanitarnej (etap 1) w Milanowie i Kolonii Milanów. 1. Podstawa opracowania 1.1. Zlecenie Inwestora i zawarta umowa z BPSW-Ś EKOSAN w Lublinie nr umowy 365/14/ Projekt budowlano wykonawczy, część technologiczna Dokumentacja geotechniczna do projektu budowlanego kanalizacji w miejscowości Milanów, opracowana przez uprawnionego geologa mgr inż. Jana Steca (listopad 2010) i przez uprawnionego geologa mgr inż. Sławomira Więckowskiego (kwiecień 2003) Mapa sytuacyjno-wysokościowa terenu do celów projektowych, uaktualniona wg stanu na dzień r przez Pracownię Geodezyjno-Projektowo-Budowlano-Handlową PRO-BUD-HANDL (inż. Przemysław Haponiuk) Parczew ul. 11 listopada 26. Mapa z zasobów Starostwa Powiatowego w Parczewie Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej nr ewidencyjny / Warunki gruntowo-wodne Podstawa Dokumentacja geologiczna opracowana przez uprawnionego geologa mgr inż. Jana Steca upr. geol. CUG Nr ; Min. Śr. Nr III Dla projektowanej kanalizacji sanitarnej wykonano 15 otworów o głębokości ,00 m ppt na podstawie których szczegółowo określono rodzaj gruntu. Charakterystyka warunków geotechnicznych Na podstawie wykonanych otworów, badań makroskopowych oraz normy PN-86/B stwierdza się, że w podłożu trasy kanalizacyjnej i pompowni występują grunty rodzime nieskaliste

4 mineralne. Stan i rodzaj gruntu określono na podstawie badań makroskopowych. W podłożu wydzielono 2 podstawowe typy gruntów, zróżnicowane pod względem genetycznym i stratygraficznym. Oznaczono je na załączonych kartach dokumentacyjnych otworów symbolami: fg Q p plejstoceńskie osady rzeczno-lodowcowe: piasek średni, piasek gliniasty,glina, pył piaszczysty, stopniu zagęszczenia I D =0,6. Miejscami piaski gliniaste i pyły piaszczyste są uplastycznione. Grunt taki może upłynnić się i jest trudny do odwodnienia. Osady bagienne w stropie mają miąższość do 1,0m.(P3). Poziom wody w tych gruntach utrzymuje się płytko. g Q p plejstoceńskie osady lodowcowe: piasek gliniasty, glina piaszczysta zwięzła, glina zwięzła, wkładki piasku średniego. Są to grunty w stanie twardoplastycznym, miejscami plastycznym. Mają one miąższość ca 10,00m, budują one wysoczyznę na całym terenie badań. W gruntach tych występują głazy które należy usuwać z dna rurociągów i zasypki wykopów. Grunty występujące na trasach kanalizacji należy zaliczyć do grupy gruntów nośnych. Występuje głównie piasek gliniasty, glina zwięzła, w stropie miejscami 1 3 m warstwa piasku i pyłu piaszczystego. W analizie kosztów należy uwzględnić, że w najniżej położonej części terenu (otwory Nr P1, P3, P5) odwodnienie terenu może stwarzać poważne problemy. Igłofiltry mogą być niewystarczające. W przypadku otworu P1 igłofiltrami nie osiągnie się żadnego efektu odwodnienia. Ponadto nie należy lekceważyć poziomu wodonośnego wśród glin. Będzie występował stały napływ wody, poniżej stwierdzonego w otworach wiertniczych poziomu wody. Wnioski i zalecenia >> Warunki gruntowo wodne w podłożu projektowanej kanalizacji są bardzo zróżnicowane, umożliwiające jej budowę.

5 >> Przy pracach odwodnieniowych wykopów, należy się liczyć z możliwością upłynnienia się piasku i gliny, tym samym należy stosować różne rozwiązania w tym zakresie >> Należy przewidzieć, że w przypadku upłynnienia gruntu trzeba przerwać roboty i powrócić po 3-4 godzinach. >> W podłożu poza lokalnie występującym namułem organicznym do 1,0 m ppt. stwierdza się grunty mineralne >> Podczas wierceń prowadzonych w listopadzie 2010r. poziom wody we wschodniej i zachodniej części Milanowa stwierdzono na głębokości 1,3 2,6 m ppt. tj. rzędnych158,2 154,1 m npt. 3. D a n e o g ó l n e Przedmiotem opracowania jest ogrodzenie terenu dla projektowanych na trasie kanalizacji sanitarnej pompowni ścieków. POMPOWNIA P1 znajduje się w Kolonii Milanów działka nr 164/1, przy drodze powiatowej Kostryń Wohyń. POMPOWNIA P2 znajduje się w m. Milanów działka nr 945, przy drodze gminnej. Celem ogrodzenia jest ochrona projektowanych obiektów przed dostępem osób nieupoważnionych i niszczeniem. 4. D a n e p r o j e k t o w a n e Przebieg ogrodzenia zgodnie z oznaczeniem na planach usytuowania. POMPOWNIA P1 (rys.1) linia ogrodzenia oznaczona literami A B C D A DŁUGOŚCI POSZCZEGÓLNYCH ODCINKÓW WYNOSZĄ: Odcinek A B Odcinek B C Odcinek C D Odcinek D A 17.0 m 8.0 m 13.5 m 7.5 m + furtka 1.5 m m

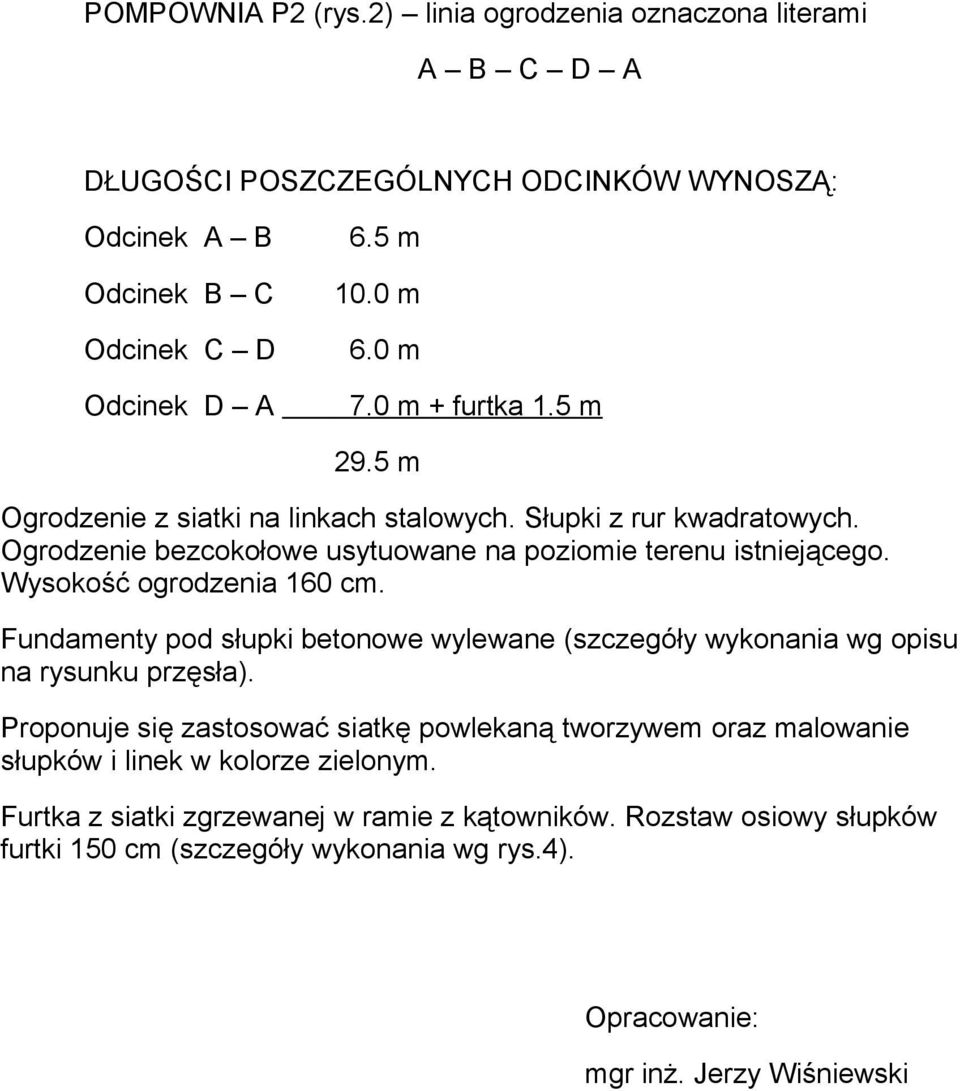

6 POMPOWNIA P2 (rys.2) linia ogrodzenia oznaczona literami A B C D A DŁUGOŚCI POSZCZEGÓLNYCH ODCINKÓW WYNOSZĄ: Odcinek A B Odcinek B C Odcinek C D Odcinek D A 6.5 m 10.0 m 6.0 m 7.0 m + furtka 1.5 m 29.5 m Ogrodzenie z siatki na linkach stalowych. Słupki z rur kwadratowych. Ogrodzenie bezcokołowe usytuowane na poziomie terenu istniejącego. Wysokość ogrodzenia 160 cm. Fundamenty pod słupki betonowe wylewane (szczegóły wykonania wg opisu na rysunku przęsła). Proponuje się zastosować siatkę powlekaną tworzywem oraz malowanie słupków i linek w kolorze zielonym. Furtka z siatki zgrzewanej w ramie z kątowników. Rozstaw osiowy słupków furtki 150 cm (szczegóły wykonania wg rys.4). Opracowanie: mgr inż. Jerzy Wiśniewski
