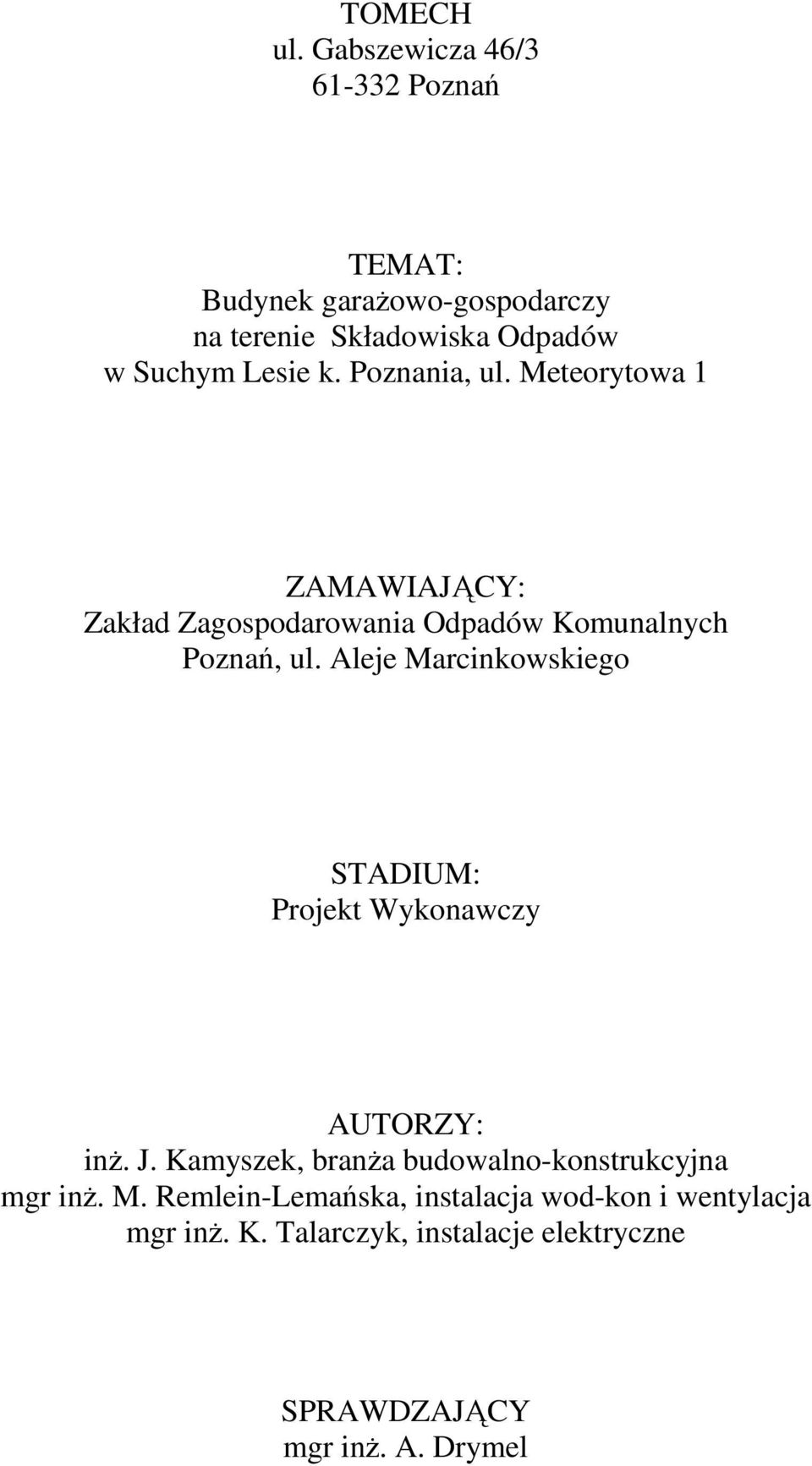

1 TOMECH ul. Gabszewicza 46/ Poznań TEMAT: Budynek garaŝowo-gospodarczy na terenie Składowiska Odpadów w Suchym Lesie k. Poznania, ul. Meteorytowa 1 ZAMAWIAJĄCY: Zakład Zagospodarowania Odpadów Komunalnych Poznań, ul. Aleje Marcinkowskiego STADIUM: Projekt Wykonawczy AUTORZY: inŝ. J. Kamyszek, branŝa budowalno-konstrukcyjna mgr inŝ. M. Remlein-Lemańska, instalacja wod-kon i wentylacja mgr inŝ. K. Talarczyk, instalacje elektryczne SPRAWDZAJĄCY mgr inŝ. A. Drymel

Poznania, ul. Meteorytowa 1 ZAMAWIAJĄCY: Zakład Zagospodarowania Odpadów Komunalnych Poznań, ul.

2 Spis rysunków 1. Plan sytuacyjny 2. Rzut fundamentów 3. Rzut przyziemia 4. Rzut dachu 5. Przekrój poziomy podłuŝny 6. Przekroje poprzeczne 7. Elewacje 8. Elewacje 9. Konstrukcja fundamentów 10. Konstrukcja ściany oporowej 11. Konstrukcja słupów SŁ-1 / SŁ Konstrukcja słupów SŁ-19 / SŁ Konstrukcja dachu rzut 14. Konstrukcja dźwigarów dachowych D1/ D8 i D9 / D StęŜenia połaciowe St StęŜenia połaciowe St StęŜenia połaciowe St StęŜenia połaciowe St StęŜenia pionowe w osi 8 - St StęŜenia pionowe w osi 8 - St StęŜenia pionowe w osi 1 - St StęŜenia pionowe w osi 1 - St StęŜenia pionowe w osi A - St StęŜenia pionowe w osi A - St StęŜenia pionowe w osi B - St Układ rygli ściennych w osi 1 i Układ rygli ściennych w osi A i B 28. Detale konstrukcyjne

StęŜenia połaciowe St-1 16. StęŜenia połaciowe St-2 17. StęŜenia połaciowe St-3 18. StęŜenia połaciowe St-4 19. StęŜenia pionowe w osi 8 - St-5 20. StęŜenia pionowe w osi 8 - St-6 21.

3 Opis techniczny do projektu architektoniczno-konstrukcyjnego dobudowy do istniejącego budynku garaŝowego na terenie składowiska odpadów w Suchym Lesie A.) Architektura 1.) Podstawa i zakres opracowania. Podstawą opracowania umowa między firmą TOMECH ul. Gabszewicza 46/3 Poznań, a wykonawcą projektu. Przy opracowaniu niniejszego projektu oparto się o następujące materiały: - inwentaryzację istniejącego garaŝu -dokumentację geotechniczną opracowaną przez Zdzisława Zielonieckiego 2.) Lokalizacja obiektu Projektowany obiekt zlokalizowany będzie na terenie istniejącego składowiska odpadów komunalnych w Suchym Lesie. Dokładną lokalizację pokazano na planie sytuacyjnym załączonym do niniejszej dokumentacji. 3.) Warunki gruntowo-wodne W miejscu projektowanej dobudowy wykonano otwory geotechniczne o głębokości 4,0 do 6,0m. grunty występujące w podłoŝu ujęto w jedną grupę geotechniczną, obejmującą grunty spoiste. Grunty te podzielono na trzy warstwy: Warstwa I a:

Przy opracowaniu niniejszego projektu oparto się o następujące materiały: - inwentaryzację istniejącego garaŝu -dokumentację geotechniczną opracowaną przez Zdzisława Zielonieckiego 2.

4 - piasek gliniasty, mokry, miękkoplastyczny o IL=0,60 Warstwa I b: - glina piaszczysta, plastyczna, wilgotna o IL=0,70 Warstwa I c: - glina piaszczysta, twardoplastyczna, wilgotna o IL=0,20 Na głębokości 0,5 do 1,0 m od poziomu terenu stwierdzono występowanie płyty betonowej. Wodę gruntową w niewielkiej ilości stwierdzono na stropie płyty betonowej. 4.) Charakterystyka istniejącego garaŝu Istniejący budynek garaŝowy konstrukcji stalowej, szkieletowej: Powierzchnia zabudowy: F=129,3m 2 Kubatura: V=569,0m 3 Powierzchnia zabudowy po rozbudowie F=100,0m 2 Kubatura po rozbudowie: V=230,0m 3 Ściany osłonowe z płyt warstwowych z rdzeniem styropianowym grubości 10cm. Dach z płyt warstwowych z rdzeniem styropianowym grubości 14cm. Posadzka z betonu, zatartego na gładko. Bramy rozwierane dwuskrzydłowe, typu METALPLAST stalowe, ocieplane. 5.) Charakterystyka nowe części garaŝu

) Charakterystyka istniejącego garaŝu Istniejący budynek garaŝowy konstrukcji stalowej, szkieletowej: Powierzchnia zabudowy: F=129,3m 2 Kubatura: V=569,0m 3 Powierzchnia zabudowy po rozbudowie

5 Projektuje się dobudowę skrzydła do istniejącego garaŝu w formie dwóch połączonych ze sobą segmentów. 5.1) Segment 1 Przylegający do istniejącego garaŝu, w którym zlokalizowane będzie pomieszczenie gospodarcze. Powierzchnia zabudowy: F=52,7m 2 Kubatura: V=226,6m 3 Ściany zewnętrzne z płyt warstwowych z rdzeniem styropianowym typu ISOTHERM PLUS s grubości 100mm. NRO E60 (nierozprzestrzeniające ognia o odporności ogniowej E60). Dach z płyt warstwowych z rdzeniem styropianowym typu ISOTHERM Ds grubości 100mm. NRO E120 (nierozprzestrzeniające ognia o odporności ogniowej E120). Drzwi stalowe, konstrukcji METAPLAST ocieplone o wymiarach 90x235cm. Okna tworzywowe PVC o wymiarach 120x150cm. Posadzka z betonu B20 zbrojnego siatką, utwardzonego LITORINEM lub powłoką firmy SCHONBURG, dylatacje w odstępach 4,20x5,0m. 5.2) Segment 2 Zlokalizowany prostopadle do istniejącego garaŝu, w którym zlokalizowane będą samochody z kontenerem typu HDS oraz DAF. Powierzchnia zabudowy: F=310,6m 2 Kubatura: V=1603,0m 3

Powierzchnia zabudowy: F=52,7m 2 Kubatura: V=226,6m 3 Ściany zewnętrzne z płyt warstwowych z rdzeniem styropianowym typu ISOTHERM PLUS s grubości 100mm.

6 Ściany zewnętrzne z płyt warstwowych z rdzeniem styropianowym typu ISOTHERM PLUS s grubości 100mm. NRO E60 (nierozprzestrzeniające ognia o odporności ogniowej E60). Dach z płyt warstwowych z rdzeniem styropianowym typu ISOTHERM Ds grubości 100mm. NRO E120 (nierozprzestrzeniające ognia o odporności ogniowej E120). Bramy garaŝowe, konstrukcji METAPLAST ocieplone o wymiarach 398x373cm oraz 398x430cm, rozwierane, dwuskrzydłowe. Fundamenty pod słupy szklankowe stopowe, konstrukcji Ŝelbetowej monolitycznej. Podwaliny pod ściany w formie ław Ŝelbetowych. Pomiędzy dwoma częściami garaŝu róŝniącymi się poziomami posadzki, uskok w postaci ścianki oporowej ze stopniami betonowymi, zabezpieczony barierką systemową. Posadzka z betonu B20 zbrojnego siatką, utwardzonego, dylatacje w odstępach 4,20x5,0m. Rynna średnicy 130mm PVC Wavin w kolorze brązowym. Rury spustowe co ok. 15,0m średnicy 90mm PVC Wavin w kolorze brązowym. Odprowadzenie wód opadowych powierzchniowo do wpustu istniejącej kanalizacji deszczowej. 6.) Instalacje w budynku Wentylacja wywiewna mechaniczna prze wentylatory dachowe VENTURE INDUSTRIES. Nawiew świeŝego powietrza przez kraty w bramach (w kaŝdej bramie jest 1 krata transferowa). Instalacja centralnego ogrzewania z własnego źródła. Instalacja elektryczna oświetleniowa i siłowa z istniejącej sieci wewnątrzzakładowej. 7. Elementy wykończenia Płyty ścienne ISOTHERM PLUS s NRO E60 (Uo=0,35 W/m 2 ) w kolorze nawiązującym do istniejących obiektów.

Bramy garaŝowe, konstrukcji METAPLAST ocieplone o wymiarach 398x373cm oraz 398x430cm, rozwierane, dwuskrzydłowe. Fundamenty pod słupy szklankowe stopowe, konstrukcji Ŝelbetowej monolitycznej.

7 Płyty dachowe ISOTHERM Ds NRO E120 (Uo=0,36 W/m 2 ) w kolorze nawiązującym do istniejących obiektów. Rynny i rury spustowe z PVC w kolorze brązowym. Elementy nośne pomalować w kolorze niebieskim. B.) Konstrukcja 1. Elementy konstrukcji Projektuje się budynek konstrukcji szkieletowej, stalowej. 1.1) Fundamenty W poziomie posadowienia projektowanych fundamentów na większości powierzchni stwierdzono występowanie płyty betonowej (na głębokości 50 do 100cm pod terenem). Jest to prawdopodobnie pozostałość płyt drogowych umocnienia starej nawierzchni placu. Projektuje się zdemontowanie tej płyty. Projektuje się zakotwiczenie słupów konstrukcyjnych w fundamentach stopowych szklankowych Ŝelbetowych w wymiarach 100x140cm, h=90cm oraz 80x80cm, h=90cm. Pod ściany osłonowe z płyt warstwowych naleŝy wykonać fundamenty ławowe, Ŝelbetowe szerokości 25cm. Między dwoma częściami hali róŝniącymi się poziomami, projektuje się ściankę oprawę, Ŝelbetową, grubości 30cm, z płytą dna grubości 30cm. Posadowienie fundamentów na podbetonie oraz zagęszczonej podsypce piaskowej. Uwaga! W przypadku stwierdzenia zalegania pod płytą gruntów słabych, naleŝy wykonać wymianę gruntu na piasek średni zagęszczony do 0,98 wg standardu PROCTOR (grubość wymiany 80cm).

Jest to prawdopodobnie pozostałość płyt drogowych umocnienia starej nawierzchni placu. Projektuje się zdemontowanie tej płyty.

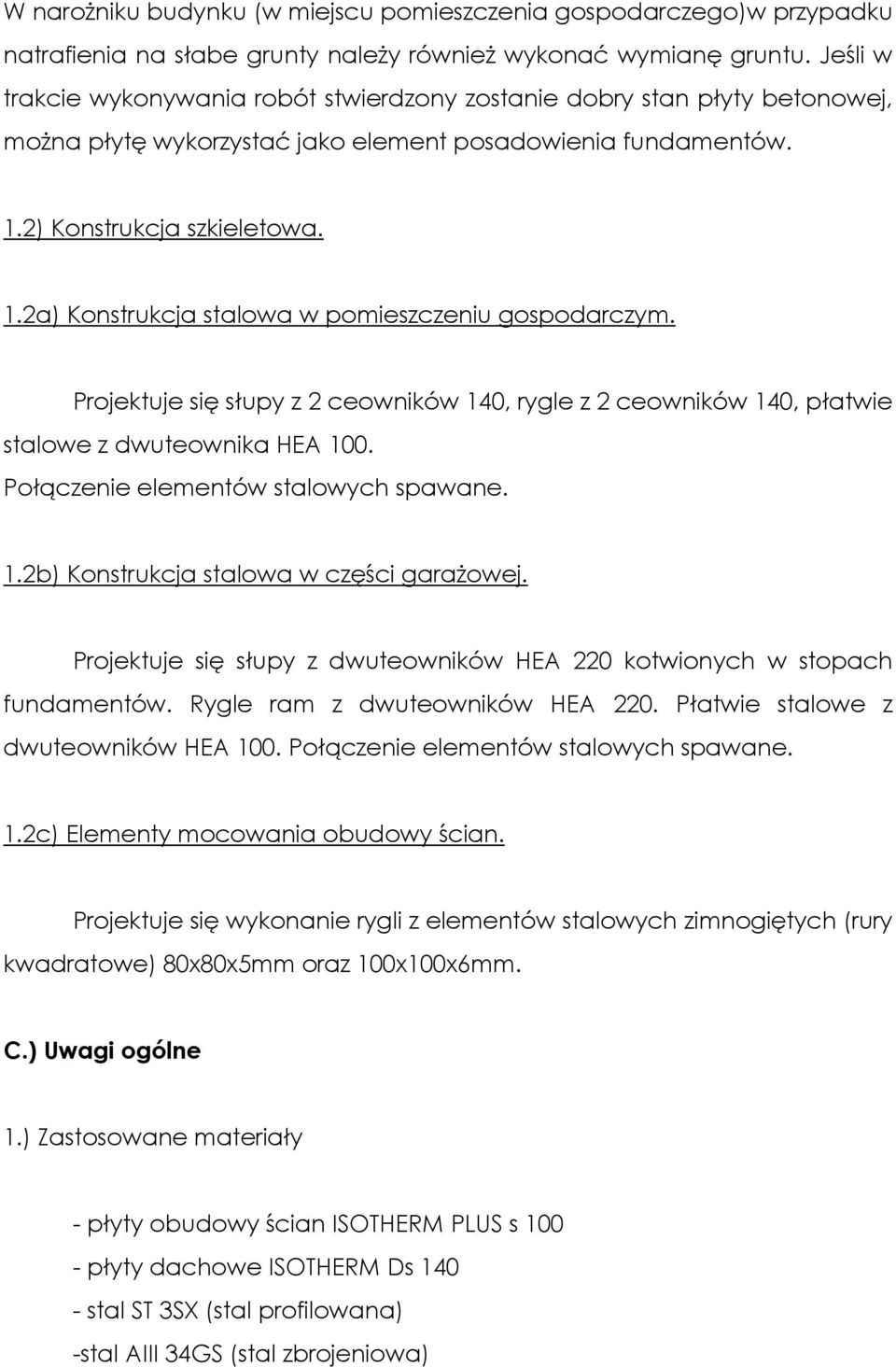

8 W naroŝniku budynku (w miejscu pomieszczenia gospodarczego)w przypadku natrafienia na słabe grunty naleŝy równieŝ wykonać wymianę gruntu. Jeśli w trakcie wykonywania robót stwierdzony zostanie dobry stan płyty betonowej, moŝna płytę wykorzystać jako element posadowienia fundamentów. 1.2) Konstrukcja szkieletowa. 1.2a) Konstrukcja stalowa w pomieszczeniu gospodarczym. Projektuje się słupy z 2 ceowników 140, rygle z 2 ceowników 140, płatwie stalowe z dwuteownika HEA 100. Połączenie elementów stalowych spawane. 1.2b) Konstrukcja stalowa w części garaŝowej. Projektuje się słupy z dwuteowników HEA 220 kotwionych w stopach fundamentów. Rygle ram z dwuteowników HEA 220. Płatwie stalowe z dwuteowników HEA 100. Połączenie elementów stalowych spawane. 1.2c) Elementy mocowania obudowy ścian. Projektuje się wykonanie rygli z elementów stalowych zimnogiętych (rury kwadratowe) 80x80x5mm oraz 100x100x6mm. C.) Uwagi ogólne 1.) Zastosowane materiały - płyty obudowy ścian ISOTHERM PLUS s płyty dachowe ISOTHERM Ds stal ST 3SX (stal profilowana) -stal AIII 34GS (stal zbrojeniowa)

2) Konstrukcja szkieletowa. 1.2a) Konstrukcja stalowa w pomieszczeniu gospodarczym. Projektuje się słupy z 2 ceowników 140, rygle z 2 ceowników 140, płatwie stalowe z dwuteownika HEA 100.

9 -beton B20 -rynny i rury spustowe z PVC 2.) Uwagi inne Roboty naleŝy prowadzić zgonie z normami budowlanymi, warunkami technicznymi wykonania robót budowlano-montaŝowych oraz przepisami BHP dla robót budowlano-montaŝowych. Nad robotami wymagany jest stały nadzór techniczny. D.) Zabezpieczenie antykorozyjne Projektuje się zabezpieczeni konstrukcji ztaloej zestawem farb NOXYDE produkcji POLIMAL sp. j. Kolor farby nawierzchniowej w nawiązaniu do koloru w istniejących garaŝach. Sposób przygotowania podłoŝa zgodnie z instrukcją producenta. Opracował: inŝ. Jerzy Kamyszek upr. bud. 60/82

BHP dla robót budowlano-montaŝowych. Nad robotami wymagany jest stały nadzór techniczny. D.
