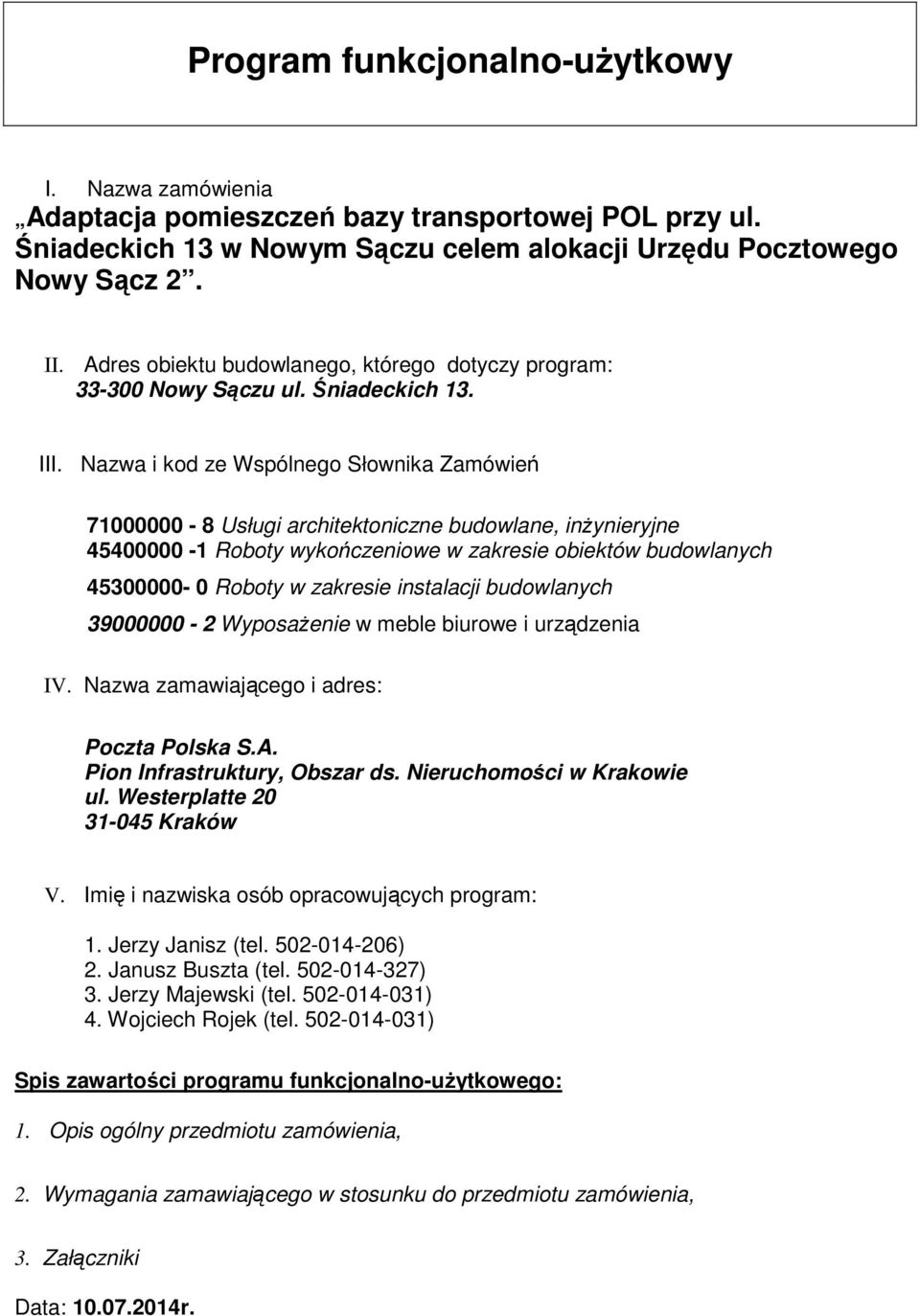

1 Program funkcjonalno-użytkowy I. Nazwa zamówienia Adaptacja pomieszczeń bazy transportowej POL przy ul. Śniadeckich 13 w Nowym Sączu celem alokacji Urzędu Pocztowego Nowy Sącz 2. II. Adres obiektu budowlanego, którego dotyczy program: Nowy Sączu ul. Śniadeckich 13. III. Nazwa i kod ze Wspólnego Słownika Zamówień Usługi architektoniczne budowlane, inżynieryjne Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie instalacji budowlanych Wyposażenie w meble biurowe i urządzenia IV. Nazwa zamawiającego i adres: Poczta Polska S.A. Pion Infrastruktury, Obszar ds. Nieruchomości w Krakowie ul. Westerplatte Kraków V. Imię i nazwiska osób opracowujących program: 1. Jerzy Janisz (tel ) 2. Janusz Buszta (tel ) 3. Jerzy Majewski (tel ) 4. Wojciech Rojek (tel ) Spis zawartości programu funkcjonalno-użytkowego: 1. Opis ogólny przedmiotu zamówienia, 2. Wymagania zamawiającego w stosunku do przedmiotu zamówienia, 3. Załączniki Data: r.

2 C z ę ś ć o p i s o w a 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest: zaprojektowanie i wykonanie robót budowlanych wraz z dostawą elementów wyposażenia związanych z realizacją zadania inwestycyjnego pn. Adaptacja pomieszczeń bazy transportowej POL przy ul. Śniadeckich 13 w Nowym Sączu celem alokacji Urzędu Pocztowego Nowy Sącz 2. Przedmiotowy obiekt jest własnością Zamawiającego/Inwestora: Poczty Polskiej. Teren na którym zlokalizowana jest ww. nieruchomość jest w dzierżawie wieczystej przez Zamawiającego/Inwestora: Pocztę Polską. Zakres robót objętych przedmiotem będzie realizowany w nieczynnych pomieszczeniach - istnieje możliwość prowadzenia robót przez 24 godziny, przy uwzględnieniu wymagań dotyczących ciszy nocnej. Przedmiot zamówienia obejmuje Roboty: usługi, dostawy, roboty budowlane i inne czynności nie wymienione w Umowie, które są konieczne do wykonania Inwestycji zgodnie z Programem Funkcjonalno-Użytkowym, w tym: Roboty wykonywane na zewnątrz budynku roboty dotyczące: budowy lub przebudowy otworów okiennych, drzwiowych w ścianach szczytowych, roboty związane z wykonaniem wyrównania nawierzchni placu oraz zadaszenia strefy przeładunku ładunku pocztowego lub roboty związane z budową rampy przeładunkowej wraz z jej zadaszeniem. Roboty wykonywane we wnętrzu budynku pozostałe roboty wewnętrzne związane z adaptacją pomieszczeń budynku na potrzeby funkcjonowania placówki pocztowej 1.1. Charakterystyczne parametry określające wielkość obiektu i zakres robót budowlanych. Zakresem opracowania objęto pomieszczenia bazy transportowej POL ul. Śniadeckich 13 w Nowym Sączu, lokal własny o pow. 523,34 m2. Załącznik nr 1A - zawiera Założenia ilościowe i technologiczne ze strony bezpośredniego Użytkownika do Programu Funkcjonalno Użytkowego Urzędu Pocztowego Nowy Sącz 2 w adaptowanym obiekcie przy ul. Śniadeckich 13 w Nowym Sączu. Załącznik nr 1B - zawiera rysunek wstępnej Koncepcji aranżacji adaptacji obiektu z podaniem funkcji użytkowych pomieszczeń parteru objętego adaptacją obiektu przedstawia (opracowanie własne Zamawiającego/Inwestora na podstawie Założeń do Programu funkcjonalno użytkowego zawartych w załączniku nr 1A). Inwestor (Zamawiający) nie przewiduje poszerzenia zakresu prac w wypadku nie zaakceptowania koncepcji, wymienionej w Zał. nr 1B do Programu Funkcjonalno- Użytkowego, przez rzeczoznawcę P.poż, z uwagi na szerokość przejść (brak

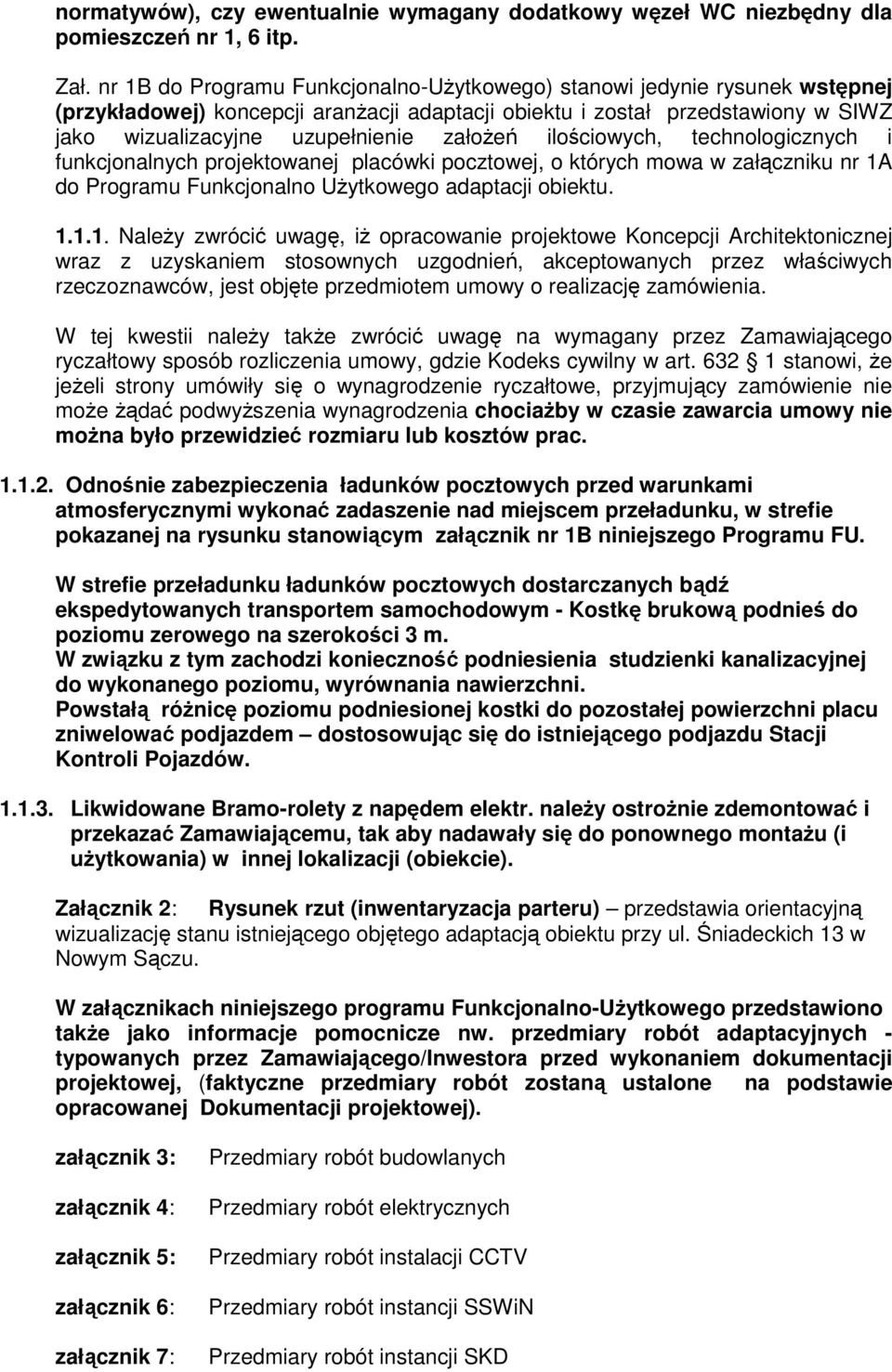

3 normatywów), czy ewentualnie wymagany dodatkowy węzeł WC niezbędny dla pomieszczeń nr 1, 6 itp. Zał. nr 1B do Programu Funkcjonalno-Użytkowego) stanowi jedynie rysunek wstępnej (przykładowej) koncepcji aranżacji adaptacji obiektu i został przedstawiony w SIWZ jako wizualizacyjne uzupełnienie założeń ilościowych, technologicznych i funkcjonalnych projektowanej placówki pocztowej, o których mowa w załączniku nr 1A do Programu Funkcjonalno Użytkowego adaptacji obiektu Należy zwrócić uwagę, iż opracowanie projektowe Koncepcji Architektonicznej wraz z uzyskaniem stosownych uzgodnień, akceptowanych przez właściwych rzeczoznawców, jest objęte przedmiotem umowy o realizację zamówienia. W tej kwestii należy także zwrócić uwagę na wymagany przez Zamawiającego ryczałtowy sposób rozliczenia umowy, gdzie Kodeks cywilny w art stanowi, że jeżeli strony umówiły się o wynagrodzenie ryczałtowe, przyjmujący zamówienie nie może żądać podwyższenia wynagrodzenia chociażby w czasie zawarcia umowy nie można było przewidzieć rozmiaru lub kosztów prac Odnośnie zabezpieczenia ładunków pocztowych przed warunkami atmosferycznymi wykonać zadaszenie nad miejscem przeładunku, w strefie pokazanej na rysunku stanowiącym załącznik nr 1B niniejszego Programu FU. W strefie przeładunku ładunków pocztowych dostarczanych bądź ekspedytowanych transportem samochodowym - Kostkę brukową podnieś do poziomu zerowego na szerokości 3 m. W związku z tym zachodzi konieczność podniesienia studzienki kanalizacyjnej do wykonanego poziomu, wyrównania nawierzchni. Powstałą różnicę poziomu podniesionej kostki do pozostałej powierzchni placu zniwelować podjazdem dostosowując się do istniejącego podjazdu Stacji Kontroli Pojazdów Likwidowane Bramo-rolety z napędem elektr. należy ostrożnie zdemontować i przekazać Zamawiającemu, tak aby nadawały się do ponownego montażu (i użytkowania) w innej lokalizacji (obiekcie). Załącznik 2: Rysunek rzut (inwentaryzacja parteru) przedstawia orientacyjną wizualizację stanu istniejącego objętego adaptacją obiektu przy ul. Śniadeckich 13 w Nowym Sączu. W załącznikach niniejszego programu Funkcjonalno-Użytkowego przedstawiono także jako informacje pomocnicze nw. przedmiary robót adaptacyjnych - typowanych przez Zamawiającego/Inwestora przed wykonaniem dokumentacji projektowej, (faktyczne przedmiary robót zostaną ustalone na podstawie opracowanej Dokumentacji projektowej). załącznik 3: załącznik 4: załącznik 5: załącznik 6: załącznik 7: Przedmiary robót budowlanych Przedmiary robót elektrycznych Przedmiary robót instalacji CCTV Przedmiary robót instancji SSWiN Przedmiary robót instancji SKD

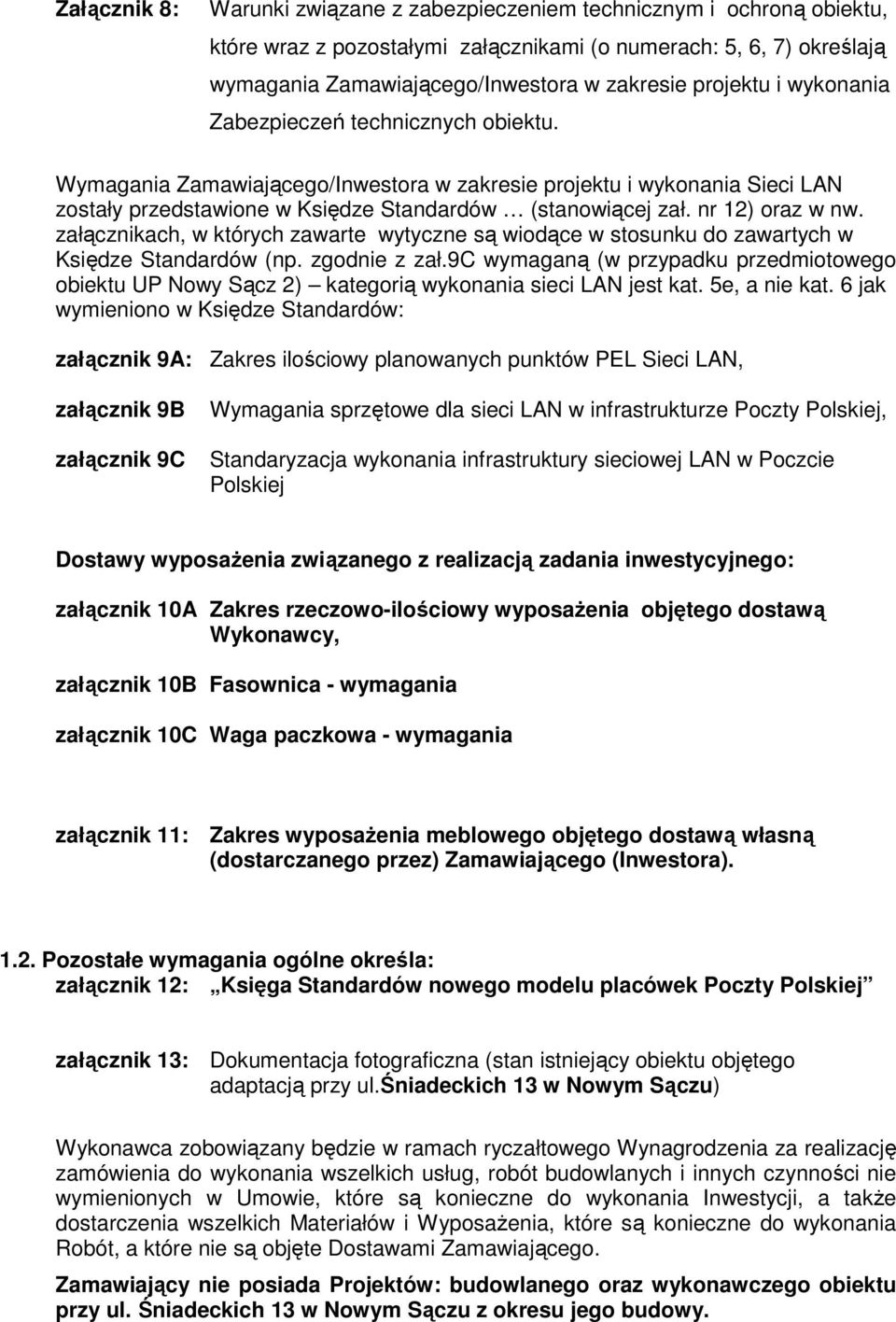

4 Załącznik 8: Warunki związane z zabezpieczeniem technicznym i ochroną obiektu, które wraz z pozostałymi załącznikami (o numerach: 5, 6, 7) określają wymagania Zamawiającego/Inwestora w zakresie projektu i wykonania Zabezpieczeń technicznych obiektu. Wymagania Zamawiającego/Inwestora w zakresie projektu i wykonania Sieci LAN zostały przedstawione w Księdze Standardów (stanowiącej zał. nr 12) oraz w nw. załącznikach, w których zawarte wytyczne są wiodące w stosunku do zawartych w Księdze Standardów (np. zgodnie z zał.9c wymaganą (w przypadku przedmiotowego obiektu UP Nowy Sącz 2) kategorią wykonania sieci LAN jest kat. 5e, a nie kat. 6 jak wymieniono w Księdze Standardów: załącznik 9A: Zakres ilościowy planowanych punktów PEL Sieci LAN, załącznik 9B załącznik 9C Wymagania sprzętowe dla sieci LAN w infrastrukturze Poczty Polskiej, Standaryzacja wykonania infrastruktury sieciowej LAN w Poczcie Polskiej Dostawy wyposażenia związanego z realizacją zadania inwestycyjnego: załącznik 10A Zakres rzeczowo-ilościowy wyposażenia objętego dostawą Wykonawcy, załącznik 10B Fasownica - wymagania załącznik 10C Waga paczkowa - wymagania załącznik 11: Zakres wyposażenia meblowego objętego dostawą własną (dostarczanego przez) Zamawiającego (Inwestora) Pozostałe wymagania ogólne określa: załącznik 12: Księga Standardów nowego modelu placówek Poczty Polskiej załącznik 13: Dokumentacja fotograficzna (stan istniejący obiektu objętego adaptacją przy ul.śniadeckich 13 w Nowym Sączu) Wykonawca zobowiązany będzie w ramach ryczałtowego Wynagrodzenia za realizację zamówienia do wykonania wszelkich usług, robót budowlanych i innych czynności nie wymienionych w Umowie, które są konieczne do wykonania Inwestycji, a także dostarczenia wszelkich Materiałów i Wyposażenia, które są konieczne do wykonania Robót, a które nie są objęte Dostawami Zamawiającego. Zamawiający nie posiada Projektów: budowlanego oraz wykonawczego obiektu przy ul. Śniadeckich 13 w Nowym Sączu z okresu jego budowy.

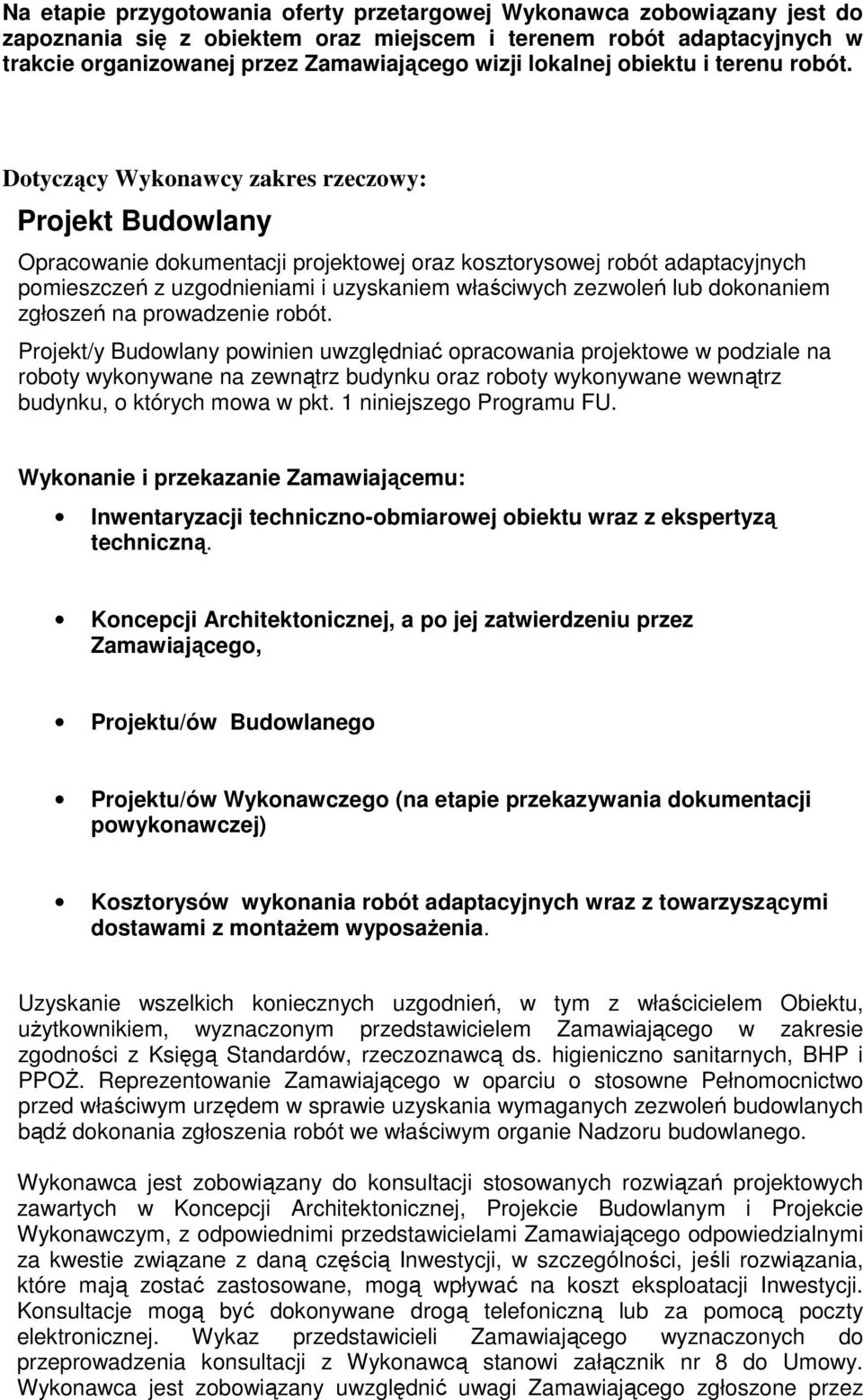

5 Na etapie przygotowania oferty przetargowej Wykonawca zobowiązany jest do zapoznania się z obiektem oraz miejscem i terenem robót adaptacyjnych w trakcie organizowanej przez Zamawiającego wizji lokalnej obiektu i terenu robót. Dotyczący Wykonawcy zakres rzeczowy: Projekt Budowlany Opracowanie dokumentacji projektowej oraz kosztorysowej robót adaptacyjnych pomieszczeń z uzgodnieniami i uzyskaniem właściwych zezwoleń lub dokonaniem zgłoszeń na prowadzenie robót. Projekt/y Budowlany powinien uwzględniać opracowania projektowe w podziale na roboty wykonywane na zewnątrz budynku oraz roboty wykonywane wewnątrz budynku, o których mowa w pkt. 1 niniejszego Programu FU. Wykonanie i przekazanie Zamawiającemu: Inwentaryzacji techniczno-obmiarowej obiektu wraz z ekspertyzą techniczną. Koncepcji Architektonicznej, a po jej zatwierdzeniu przez Zamawiającego, Projektu/ów Budowlanego Projektu/ów Wykonawczego (na etapie przekazywania dokumentacji powykonawczej) Kosztorysów wykonania robót adaptacyjnych wraz z towarzyszącymi dostawami z montażem wyposażenia. Uzyskanie wszelkich koniecznych uzgodnień, w tym z właścicielem Obiektu, użytkownikiem, wyznaczonym przedstawicielem Zamawiającego w zakresie zgodności z Księgą Standardów, rzeczoznawcą ds. higieniczno sanitarnych, BHP i PPOŻ. Reprezentowanie Zamawiającego w oparciu o stosowne Pełnomocnictwo przed właściwym urzędem w sprawie uzyskania wymaganych zezwoleń budowlanych bądź dokonania zgłoszenia robót we właściwym organie Nadzoru budowlanego. Wykonawca jest zobowiązany do konsultacji stosowanych rozwiązań projektowych zawartych w Koncepcji Architektonicznej, Projekcie Budowlanym i Projekcie Wykonawczym, z odpowiednimi przedstawicielami Zamawiającego odpowiedzialnymi za kwestie związane z daną częścią Inwestycji, w szczególności, jeśli rozwiązania, które mają zostać zastosowane, mogą wpływać na koszt eksploatacji Inwestycji. Konsultacje mogą być dokonywane drogą telefoniczną lub za pomocą poczty elektronicznej. Wykaz przedstawicieli Zamawiającego wyznaczonych do przeprowadzenia konsultacji z Wykonawcą stanowi załącznik nr 8 do Umowy. Wykonawca jest zobowiązany uwzględnić uwagi Zamawiającego zgłoszone przez

6 przedstawicieli Zamawiającego, chyba że ich uwzględnienie jest niemożliwe w świetle obowiązujących przepisów prawa lub zasad sztuki budowlanej. Odmowa uwzględnienia uwag Zamawiającego powinna nastąpić na piśmie wraz z uzasadnieniem. Wykonawca jest zobowiązany do przekazania Zamawiającemu do zatwierdzenia Koncepcji Architektonicznej, Projektu Budowlanego oraz Projektu Wykonawczego, Kosztorysów w terminach przewidzianych w 3.1 wzoru Umowy. Zakres opracowania dokumentacji projektowo-kosztorysowej winien obejmować: Inwentaryzację techniczno-obmiarowej obiektu wraz z ekspertyzą techniczną: - 2 egz. w wersji papierowej, - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie AutoCad 2006 LT oraz MS Office 2003 i PDF. Projekt aranżacji wnętrz: - 1 egz. w wersji papierowej, - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie AutoCad 2006 LT oraz MS Office 2003 i PDF. Projekt budowlany: - 5 egz. w wersji papierowej, - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie AutoCad 2006 LT oraz MS Office 2003 i PDF. Projekt wykonawczy wielobranżowy: (branża elektryczna, budowlana, sanitarna, teletechniczna: (Sieci LAN i Zabezpieczeń technicznych obiektu), instalacji wentylacji i klimatyzacji oraz wyposażenie pomieszczeń w sprzęt i meble) - 5 egz. w wersji papierowej, - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie AutoCad 2006 LT oraz MS Office 2003 i PDF. Specyfikację Techniczną Wykonania i Odbioru Robót - 2 egz. w wersji papierowej - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie AutoCad 2006 LT oraz MS Office 2003 i PDF. Branża elektryczna: - na obiekcie istnieje przyłącz elektryczny wraz z opomiarowaniem, - wykonanie instalacji elektrycznej (oprzewodowanie + osprzęt): gniazda elektryczne dla punktów logicznych - montaż w listwach (3x230V + PE DATA, + 2x230V + PE). Dla punktów gniazda ogólne - podtynkowe podwójne + PE. Łączniki klawiszowe dla oświetlenia jako podtynkowe podwójne lub pojedyncze. W strefach wilgotnych IP44. Przewody: kabelkowe YDYżo-750V 3x1,5 oraz YDYżo-750V 3x2,5 w rurach karbowanych, rurach RB21 oraz w istniejących korytach metalowych.

7 Instalacja elektryczna powinna być wykonana w układzie TN-S, ochrona dodatkowa przed porażeniem, szybkie wyłączenie z zastosowaniem wyłączników różnicowo-prądowych. Oświetlenie: oprawy świetlówkowe, rastrowe typu PPAR z zapłonnikiem EVG, oprawy z kloszem pryzmatycznym IP40 oraz IP 66 EVG przykręcane bezpośrednio do podłoża lub zwieszane na linkach nośnych w pomieszczeniach (listonosze, rozdzielnia), w części UP typu downlight DL 230 (2x26W i 2x18W) EVG. Zaprojektować oświetlenie awaryjne i ewakuacyjne LED - 2h. Źródła światła o barwie ciepłej 840/830. Natężenie światła na stanowiskach pracy i stanowiskach komputerowych min 500 lx. Pozostałe pomieszczenia zgodnie z przeznaczeniem. W przypadku zastosowania UPS centralnego dla sieci komputerowych przewidzieć zewnętrzny wyłącznik awaryjny (PPOŻ). Jako informacje pomocnicze w załączniku nr 4 przedstawiono przedmiary robót elektrycznych - typowanych przez Zamawiającego/Inwestora przed wykonaniem dokumentacji projektowej, (faktyczne przedmiary robót zostaną ustalone przez Wykonawcę na etapie opracowania Dokumentacji projektowej). Wod-kan, instalacje sanitarne (na obiekcie istnieje przyłącze wod-kan) W pomieszczeniach sanitarnych wymienić biały montaż wraz z armaturą. Pomieszczenie WC zlokalizowane przy Sali obsługi klienta należy dostosować do potrzeb osób niepełnosprawnych Pozostały zakres rzeczowy branży sanitarnej zgodnie z wymaganiami obowiązujących norm, przepisów BHP oraz budowlanych na podstawie założeń ogólnych niniejszego Programu Funkcjonalno Użytkowego Klimatyzacja. Zaprojektować i wykonać instalację klimatyzatora pomieszczenia Serwerowni. ewentualne także innych pomieszczeń w przypadku wymagań stosownych obowiązujących przepisów Wentylacja Zaprojektować i wykonać wentylacje nawiewno-wywiewną w pomieszczeniu nr 5 Listonosze, pom. nr 3 Rozdzielni zwykłych listów oraz pomieszczeniu nr 2 POL z wykorzystaniem ( w miarę możliwości ) istniejącej centrali wentylacyjnej W pozostałych pomieszczeniach adaptowanych zapewnić sprawną wymianę powietrza. Kurtyny grzewcze powietrzne. Zaprojektować i wykonać instalację kurtyn grzewczych ( wodnych) w pomieszczeniu nr 5 Listonosze, w pomieszczeniu nr 1 PRP i w pomieszczeniu nr 2 POL oraz kurtyny grzewczej elektrycznej w pomieszczeniu nr 6 Masowy nadawca

8 Zabezpieczenia techniczne obiektu (w tym instalacje SSWiN, SKD, CCTV): Warunki związane z zabezpieczeniem technicznym i ochroną obiektu, określa załącznik nr 8, który wraz z pozostałymi załącznikami (o numerach: 5, 6, 7) określa wymagania Zamawiającego/Inwestora w zakresie projektu i wykonania Zabezpieczeń technicznych obiektu. SSWiN instalacja Sygnalizacji Włamania i Napadu - zakres robót obejmuje: a) Zaprojektowanie instalacji przewodowej systemu sygnalizacji włamania i napadu (SSWiN) oraz b) Montaż instalacji systemu sygnalizacji włamania i napadu oraz wyposażenia dodatkowego w tym: montaż moduł ETHM-1 wraz z skonfigurowaniem i podłączenie do sieci WAN e) Wykonanie dokumentacji powykonawczej dla wykonanych instalacji systemów zabezpieczenia technicznego ( SSWiN). SKD - Instalacja Kontroli Dostępu obejmuje: a) Zaprojektowanie instalacji przewodowej Systemu Kontroli Dostępu oraz b) Montaż instalacji systemu KD e) Wykonanie dokumentacji powykonawczej dla wykonanych instalacji systemów zabezpieczenia technicznego ( SKD). Telewizja dozorowa CCTV zaprojektowanie wraz z montażem 2 instalacji rejestratorów (ów) cyfrowych obrazu wraz z kamerami (w podziale na monitoring kamer zewnętrznych i wewnętrznych). Wymagania dotyczące istniejących instalacji CCTV na obiekcie przedstawiono w punkcie 2.3 niniejszego Programu FU. Instalacja sieci LAN oraz telefonicznej: - Na obiekcie istnieje przyłącz telekomunikacyjny (telefoniczny oraz WAN) Wykonanie niezbędnej sieci LAN oraz telefonicznej z uwzględnieniem stanowiska obsługi klienta oraz zaplecza. Dostawa i montaż szafy krossowniczej z wyposażeniem (switch, patch panel, patchcordy, organizery): Wymagania Zamawiającego/Inwestora w zakresie projektu i wykonania Sieci LAN zostały przedstawione w Księdze Standardów (stanowiącej zał. nr 12) oraz w nw. załącznikach, w których zawarte wytyczne są wiodące w stosunku do zawartych w Księdze Standardów (np. zgodnie z zał.9c wymaganą (w przypadku przedmiotowego obiektu UP Nowy Sącz 2) kategorią wykonania sieci LAN jest kat. 5e, a nie kat. 6 jak wymieniono w Księdze Standardów: załącznik 9A: Zakres ilościowy planowanych punktów PEL Sieci LAN, załącznik 9B załącznik 9C Wymagania sprzętowe dla sieci LAN w infrastrukturze Poczty Polskiej, Standaryzacja wykonania infrastruktury sieciowej LAN w Poczcie

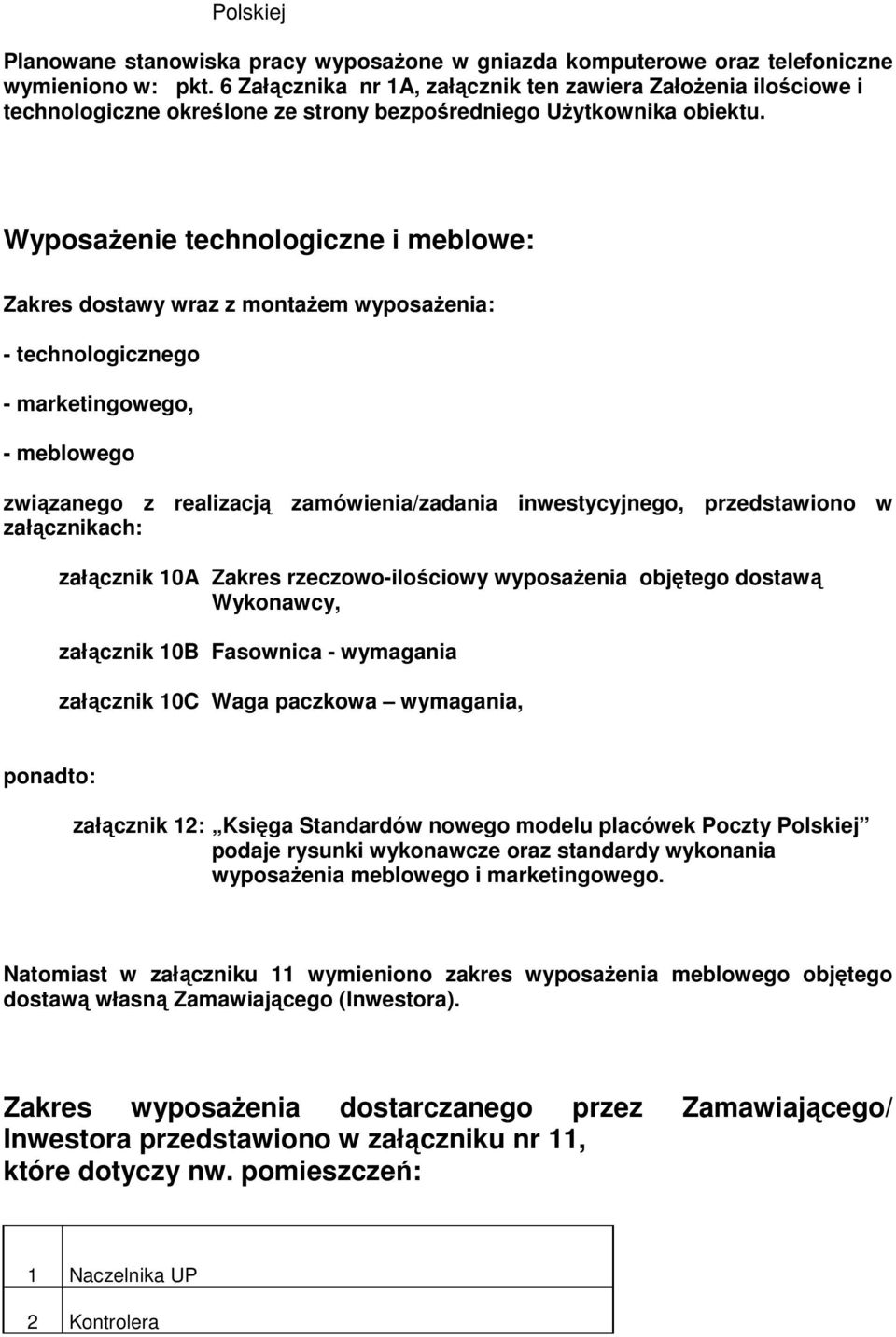

9 Polskiej Planowane stanowiska pracy wyposażone w gniazda komputerowe oraz telefoniczne wymieniono w: pkt. 6 Załącznika nr 1A, załącznik ten zawiera Założenia ilościowe i technologiczne określone ze strony bezpośredniego Użytkownika obiektu. Wyposażenie technologiczne i meblowe: Zakres dostawy wraz z montażem wyposażenia: - technologicznego - marketingowego, - meblowego związanego z realizacją zamówienia/zadania inwestycyjnego, przedstawiono w załącznikach: załącznik 10A Zakres rzeczowo-ilościowy wyposażenia objętego dostawą Wykonawcy, załącznik 10B Fasownica - wymagania załącznik 10C Waga paczkowa wymagania, ponadto: załącznik 12: Księga Standardów nowego modelu placówek Poczty Polskiej podaje rysunki wykonawcze oraz standardy wykonania wyposażenia meblowego i marketingowego. Natomiast w załączniku 11 wymieniono zakres wyposażenia meblowego objętego dostawą własną Zamawiającego (Inwestora). Zakres wyposażenia dostarczanego przez Zamawiającego/ Inwestora przedstawiono w załączniku nr 11, które dotyczy nw. pomieszczeń: 1 Naczelnika UP 2 Kontrolera

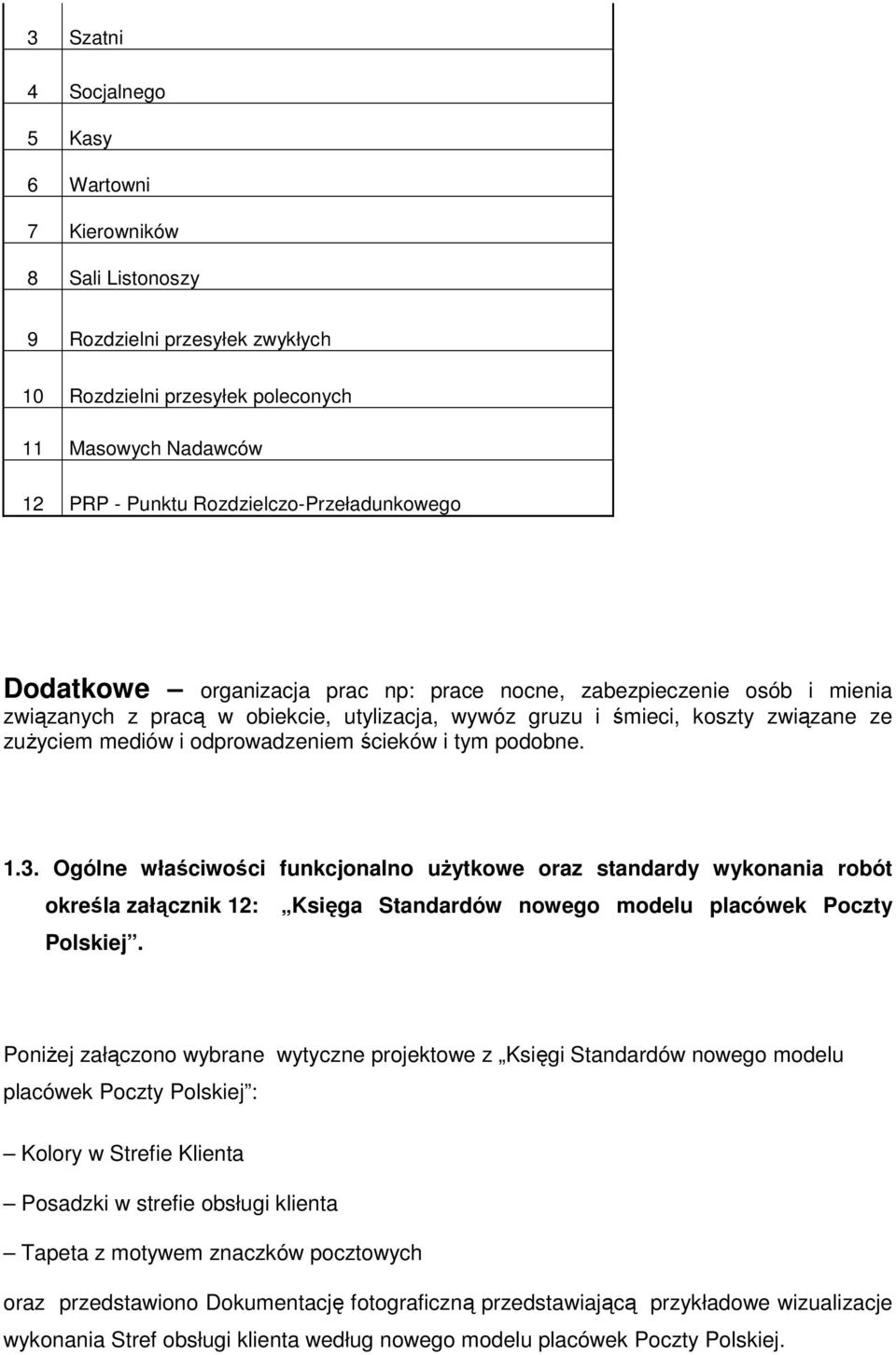

10 3 Szatni 4 Socjalnego 5 Kasy 6 Wartowni 7 Kierowników 8 Sali Listonoszy 9 Rozdzielni przesyłek zwykłych 10 Rozdzielni przesyłek poleconych 11 Masowych Nadawców 12 PRP - Punktu Rozdzielczo-Przeładunkowego Dodatkowe organizacja prac np: prace nocne, zabezpieczenie osób i mienia związanych z pracą w obiekcie, utylizacja, wywóz gruzu i śmieci, koszty związane ze zużyciem mediów i odprowadzeniem ścieków i tym podobne Ogólne właściwości funkcjonalno użytkowe oraz standardy wykonania robót określa załącznik 12: Księga Standardów nowego modelu placówek Poczty Polskiej. Poniżej załączono wybrane wytyczne projektowe z Księgi Standardów nowego modelu placówek Poczty Polskiej : Kolory w Strefie Klienta Posadzki w strefie obsługi klienta Tapeta z motywem znaczków pocztowych oraz przedstawiono Dokumentację fotograficzną przedstawiającą przykładowe wizualizacje wykonania Stref obsługi klienta według nowego modelu placówek Poczty Polskiej.

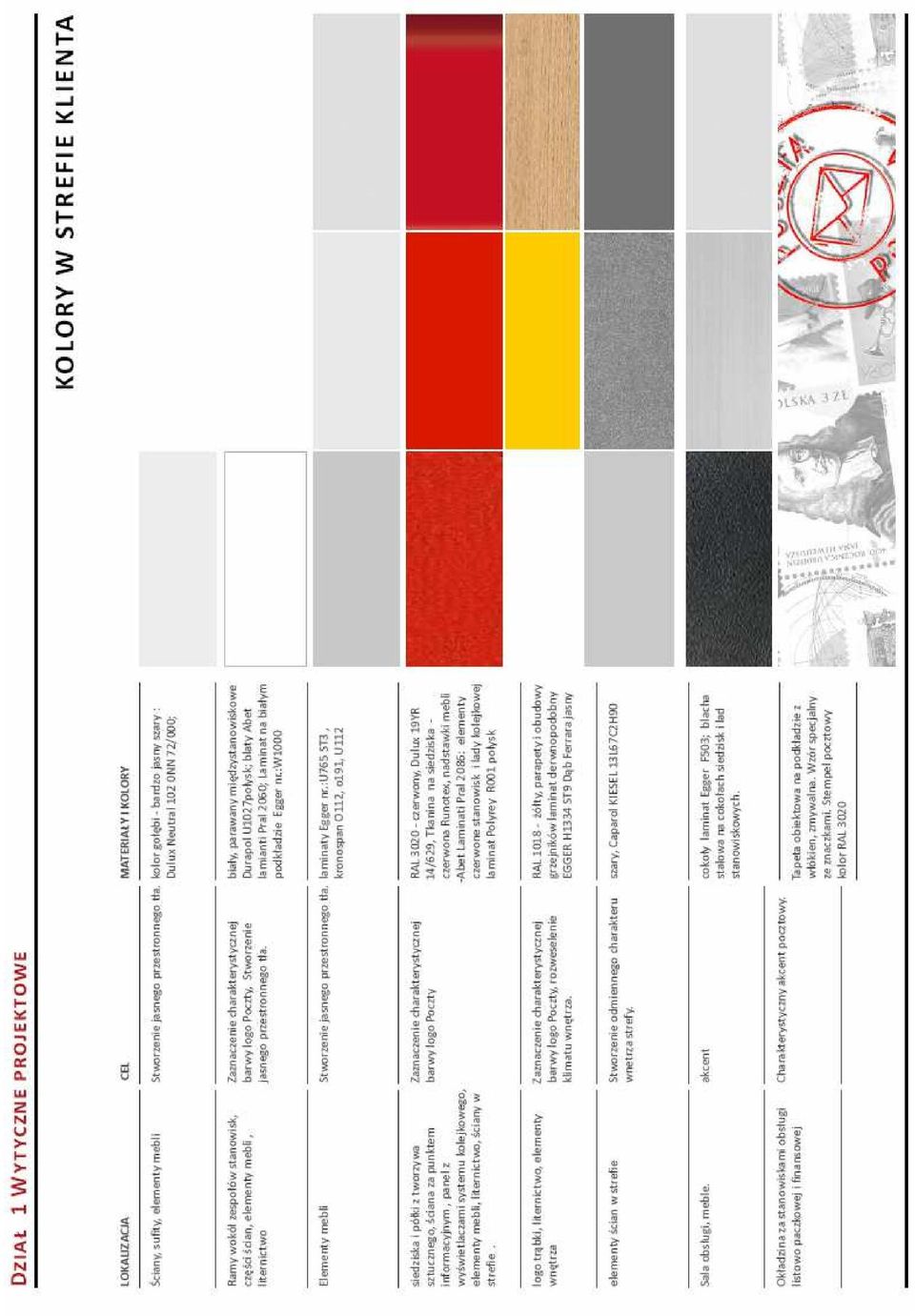

11

12

13

14

15

16

17

18

19

20 2. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 2.1. Wymagania dotyczące przygotowania terenu budowy i realizacji prac: - na w/w zadanie inwestycyjne wymagane jest opracowanie dokumentacji projektowokosztorysowej zabezpieczenie terenu budowy zgodnie z wytycznymi właściciela obiektu i Zamawiającego - Wykonanie robót wg niniejszego programu funkcjonalno użytkowego. - Dostawa i montaż uzgodnionego asortymentu wyposażenia. - Dostawa materiałów i urządzeń. - Wykonawca na bieżąco będzie prowadził wszelkie niezbędne uzgodnienia w tym z właścicielem lokalu, użytkownikiem, wyznaczonym przedstawicielem Zamawiającego w zakresie zgodności z Księga Standardów, rzeczoznawcą ds. higieniczno sanitarnych, BHP i P-poż. 2.2 Wymagania dotyczące architektury Opracowanie dokumentacji projektowo-kosztorysowej na podstawie programu funkcjonalno użytkowego (w tym Koncepcji aranżacji przekazanej przez Zamawiającego (w załączeniu). 2.3 Wymagania dotyczące istniejących instalacji CCTV: Przedłużenie okablowania (przewodów sygnałowych wizji oraz przewodów zasilania kamer) dotyczące 6 sztk. kamer telewizji dozorowej monitorującej Stację Paliw na terenie adaptowanego obiektu, obejmujące: 1) wykonanie wtyczek ( 6 sztk złączek kablowych), 2) montaż nowego okablowania - 6 sztk. istniejących już na obiekcie kamer - związanego ze zmianą miejsca usytuowania rejestratora cyfrowego aktualne znajdującego się w pomieszczeniu oznaczonym nazwą NACZELNIK do nowoprojektowanego pomieszczenia oznaczonego jako pomieszczenie SERWEROWNIA, które to pomieszczenia zostały pokazane na Rysunku wstępnej aranżacji zał. nr 1A do niniejszego Programu FU. Ww. istniejący rejestrator cyfrowy wizji po zdemontowaniu należy przekazać Zamawiającemu. W miejsce ww. rejestratora w projektowanym pomieszczeniu SERWERONI zamontować nowy rejestrator 16 kanałowy dla kamer zewnętrznych oraz dodatkowy rejestrator 16 kanałowy dla kamer wewnętrznych. Urządzenia oraz osprzęt instalacyjny następujące wymagania techniczne: CCTV powinny spełniać co najmniej

21 Rejestrator cyfrowy wizji - quadruplex, 16 kanałowy, prędkość nagrywania nie mniej niż 200 kl/s w D1, wyjście wideo VGA, kompresja H.264, prot. sterowania Pelco-D i Pelco-P, detekcja ruchu, możliwość obsługi więcej niż jednego dysku wewnętrznego, poj. dysku zapewniająca ciągłą archiwizację przez okres 30 dni z prędkością zapisu każdej kamery 25 kl/s z rozdzielczością 400 TVL, możliwość zgrywania materiału na nośniki zewnętrzne typu Pendrive, USB HDD, format zgrywanego materiału powinien być możliwy do odtworzenia przez standardowe programy zainstalowane w systemie Windows, Interfejs sieciowy Ethernet RJ-45 (10/100Mbps), dołączona wersja papierowa pełnej instrukcji w j. polskim przedłużacz myszy USB po UTP, zasięg min. 50 m zasilacz awaryjny UPS V, min. 1200VA do montażu w szafach typu rack szafa typu rack - umożliwiająca swobodne zainstalowanie rejestratora i UPS, panel wentylacyjny z termostatem - min. 2 wentylatory kamera kompaktowa - 1/3", 630 TVL, dualna, czułość nie gorsza niż 0,07 Lx/F=1,2 w trybie kolorowym (50IRE), DSS, WDR, DNR, BLC, HLC, AutoIris DC, 12V, obiektyw - 1/3", szklany, zmienna ogniskowa 2,8-12, AutoIris DC obudowa zewnętrzna - aluminiowa grzałka, termostat, 12V, uchwyt z przepustem kablowym, IP66 kamera kopułkowa w obudowie wandaloodpornej IP66, - 1/3", min.600 TVL w kolorze, dualna, obiektyw z automatyczną przesłoną ogniskowa 2,8-10mm, 12V, oświetlacz IR LED, zasięg oświetlenia nie mniej niż 15 metrów, czułość nie gorsza niż 0,07 Lx/F=1,2 w trybie kolorowym (50IRE), 0Lx (IR wł.), WDR, HLC, DNR, BLC zasilacz buforowy w obudowie - 230/12V, wyjście zasilania 9x1A/13,8VDC, regulacja napięcia wyjściowego 12-14V DC, zabezpieczenie SCP, OVP, OLP, UVP, tamper, miejsce na akumulator 8 17Ah 9 akumulator 17Ah 10 separator video we/wy 4/4 monitor LCD - 22", rozdzielczość 1920x1080, kontrast 800:1, złącze 11 VGA pasywny nadajnik odbiornik sygnału po skrętce, wtyk BNC 75 Ohm 12 (para) 13 przewód (skrętka) UTP - 4x2x0,5, kat. 5e 14 przewód zasilający YDYp - 3x1,5 Pozostałe wymagania dotyczące : Dostosowanie / wymiana okablowania przewodów elektrycznych WLZ istniejących instalacji elektrycznej, oświetleniowej, wod.-kan, wentylacyjnej.

22 2.4 Wymagania dotyczące wykończenia Wykonanie prac zgodnie z zatwierdzoną przez Zamawiającego dokumentacją projektową oraz załączoną Księgą Standardów. stanowiącą załącznik nr 12 niniejszego Programu FU. 2.5 Wymagania dotyczące zagospodarowania terenu - Według wymagań określonych w pkt Cechy obiektu dotyczące rozwiązań budowlano konstrukcyjnych Przyjęte rozwiązania technologiczne i materiałowe oraz wykonawstwo robót winny zapewnić trwałość elementów na min. 10 lat. 3. Wymagania Zamawiającego w stosunku do dokumentacji 3.1. Zakres opracowania Pomiary ochronne wykonanej instalacji elektrycznej. - 2 egz. w wersji papierowej - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie MS Office 2003 i PDF.Pomiary natężenia oświetlenia. - 2 egz. w wersji papierowej - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie MS Office 2003 i PDF.Pomiary sieci LAN - 2 egz. w wersji papierowej - 1 egz. w wersji elektronicznej na płytach CD z możliwością otwarcia w programie MS Office 2003 i PDF. Badania kominiarskie przewodów wentylacyjnych 3.2. Warunki wykonania i odbioru robót budowlanych na materiały wbudowane przedłożyć odpowiednie certyfikaty, aprobaty budowlane i atesty higieniczne. Dokumentacja powykonawcza powinna dodatkowo zawierać: Pomiary ochronne wykonanej instalacji elektrycznej. Pomiary natężenia oświetlenia. Pomiary sieci LAN Badania kominiarskie przewodów wentylacyjnych. Zgodnie z postanowieniami 8 umowy wymagane są następujące zasady odbioru robót: 1. Wykonawca ma obowiązek zgłosić Zamawiającemu do odbioru: 1) Dokumentację Projektową; 2) roboty zanikające i podlegające zakryciu; 3) Roboty wykonane we wnętrzu budynku; 4) Roboty wykonane na zewnątrz budynku w celu przeprowadzenia Odbioru Końcowego.

23 2. Zgłoszenie Robót do odbioru powinno nastąpić wpisem w dzienniku budowy. O dokonaniu wpisu Wykonawca zobowiązany jest niezwłocznie powiadomić pocztą elektroniczną oraz telefonicznie Inspektora Nadzoru. 3. Zamawiający jest zobowiązany do przeprowadzenia: 1) odbioru Dokumentacji Projektowej w terminie 3 dni od dnia otrzymania przez Inspektora Nadzoru kompletnej Dokumentacji Projektowej; 2) odbioru robót zanikających i podlegających zakryciu w terminie 3 dni od dnia otrzymania przez Inspektora Nadzoru informacji o gotowości do odbioru; 3) Odbioru robót wewnątrz budynku oraz Końcowego w terminie 7 dni od dnia otrzymania rzez Inspektora Nadzoru informacji o gotowości do Odbioru. 4. Odbiór Dokumentacji Projektowej przeprowadzany będzie przez Inspektora Nadzoru. Inspektor Nadzoru ma prawo odmówić odbioru Dokumentacji Projektowej, jeśli nie uwzględnia one uwag zgłoszonych przez Zamawiającego zgodnie z 5.6 Umowy, a Wykonawca nie odmówił uprzednio ich uwzględnienia na piśmie wraz z uzasadnieniem. 5. Odbiór robót zanikających i podlegających zakryciu przeprowadzany będzie przez Inspektora Nadzoru. 6. Odbiory robót wewnątrz budynku oraz Końcowy dokonywany będzie przez komisję powołaną przez Zamawiającego, przy udziale przedstawiciela Wykonawcy. Z czynności odbiorowych sporządzony będzie protokół Odbioru Końcowego, którego wzór stanowi załącznik nr 5 do Umowy. 7. Jeżeli po przystąpieniu do Odbioru robót wewnętrznych lub Końcowego stwierdzono Wady Istotne, Zamawiający ma prawo odmówić podpisania protokołu Odbioru do czasu ich usunięcia. W takim przypadku Strony sporządzą Protokół Rozbieżności, w którym zostaną wskazane Wady Istotne i termin do ich usunięcia przez Wykonawcę. Wyznaczenie przez Zamawiającego terminu do usunięcia przez Wykonawcę Wad Istotnych nie przedłuża terminu wykonania Robót określonego w Umowie. 8. Jeżeli po przystąpieniu do Odbioru Końcowego stwierdzono Wady inne niż Wady Istotne Zamawiający ma prawo żądać stosownego obniżenia Wynagrodzenia. 9. Warunkiem przeprowadzenia Odbiorów robót wewnątrz budynku oraz Końcowego jest przekazanie przez Wykonawcę Dokumentacji Powykonawczej. Załączniki do niniejszego Programu Funkcjonalno Użytkowego: Załącznik nr 1A - zawiera Założenia ilościowe i technologiczne ze strony bezpośredniego Użytkownika do Programu Funkcjonalno Użytkowego Urzędu Pocztowego Nowy Sącz 2 w adaptowanym obiekcie przy ul. Śniadeckich 13 w Nowym Sączu. Załącznik nr 1B - zawiera rysunek wstępnej Koncepcji aranżacji adaptacji obiektu z podaniem funkcji użytkowych pomieszczeń parteru objętego adaptacją obiektu przedstawia (opracowanie własne Zamawiającego/Inwestora na podstawie Założeń do Programu funkcjonalno użytkowego zawartych w załączniku nr 1A),

24 Załącznik 2: Rysunek rzut (inwentaryzacja parteru) przedstawia orientacyjną wizualizację stanu istniejącego objętego adaptacją obiektu przy ul. Śniadeckich 13 w Nowym Sączu. W załącznikach niniejszego programu Funkcjonalno-Użytkowego przedstawiono także jako informacje pomocnicze nw. przedmiary robót adaptacyjnych - typowanych przez Zamawiającego/Inwestora przed wykonaniem dokumentacji projektowej, (faktyczne przedmiary robót zostaną ustalone na podstawie opracowanej Dokumentacji projektowej). załącznik 3: Przedmiary robót budowlanych załącznik 4: Przedmiary robót elektrycznych załącznik 5: Przedmiary robót instalacji CCTV załącznik 6: Przedmiary robót instancji SSWiN załącznik 7: Przedmiary robót instancji SKD Załącznik 8: Warunki związane z zabezpieczeniem technicznym i ochroną obiektu, które wraz z pozostałymi załącznikami (o numerach: 5, 6, 7) określają wymagania Zamawiającego/Inwestora w zakresie projektu i wykonania Zabezpieczeń technicznych obiektu. Wymagania Zamawiającego/Inwestora w zakresie projektu i wykonania Sieci LAN zostały przedstawione w Księdze Standardów (stanowiącej zał. nr 12) oraz w nw. załącznikach, w których zawarte wytyczne są wiodące w stosunku do zawartych w Księdze Standardów (np. zgodnie z zał.9c wymaganą (w przypadku przedmiotowego obiektu UP Nowy Sącz 2) kategorią wykonania sieci LAN jest kat. 5e, a nie kat. 6 jak wymieniono w Księdze Standardów: załącznik 9A: Zakres ilościowy planowanych punktów PEL Sieci LAN, załącznik 9B Wymagania sprzętowe dla sieci LAN w infrastrukturze Poczty Polskiej, załącznik 9C Standaryzacja wykonania infrastruktury sieciowej LAN w Poczcie Polskiej Dostawy wyposażenia związanego z realizacją zadania inwestycyjnego: załącznik 10A załącznik 10B załącznik 10C Zakres rzeczowo-ilościowy wyposażenia objętego dostawą Wykonawcy, Fasownica - wymagania Waga paczkowa - wymagania załącznik 11: Zakres wyposażenia meblowego objętego dostawą własną (dostarczanego przez) Zamawiającego (Inwestora).

25 załącznik 12: Księga Standardów nowego modelu placówek Poczty Polskiej załącznik 13: Dokumentacja fotograficzna Stanu istniejącego obiektu objętego adaptacją przy ul.śniadeckich 13 w Nowym Sączu)
