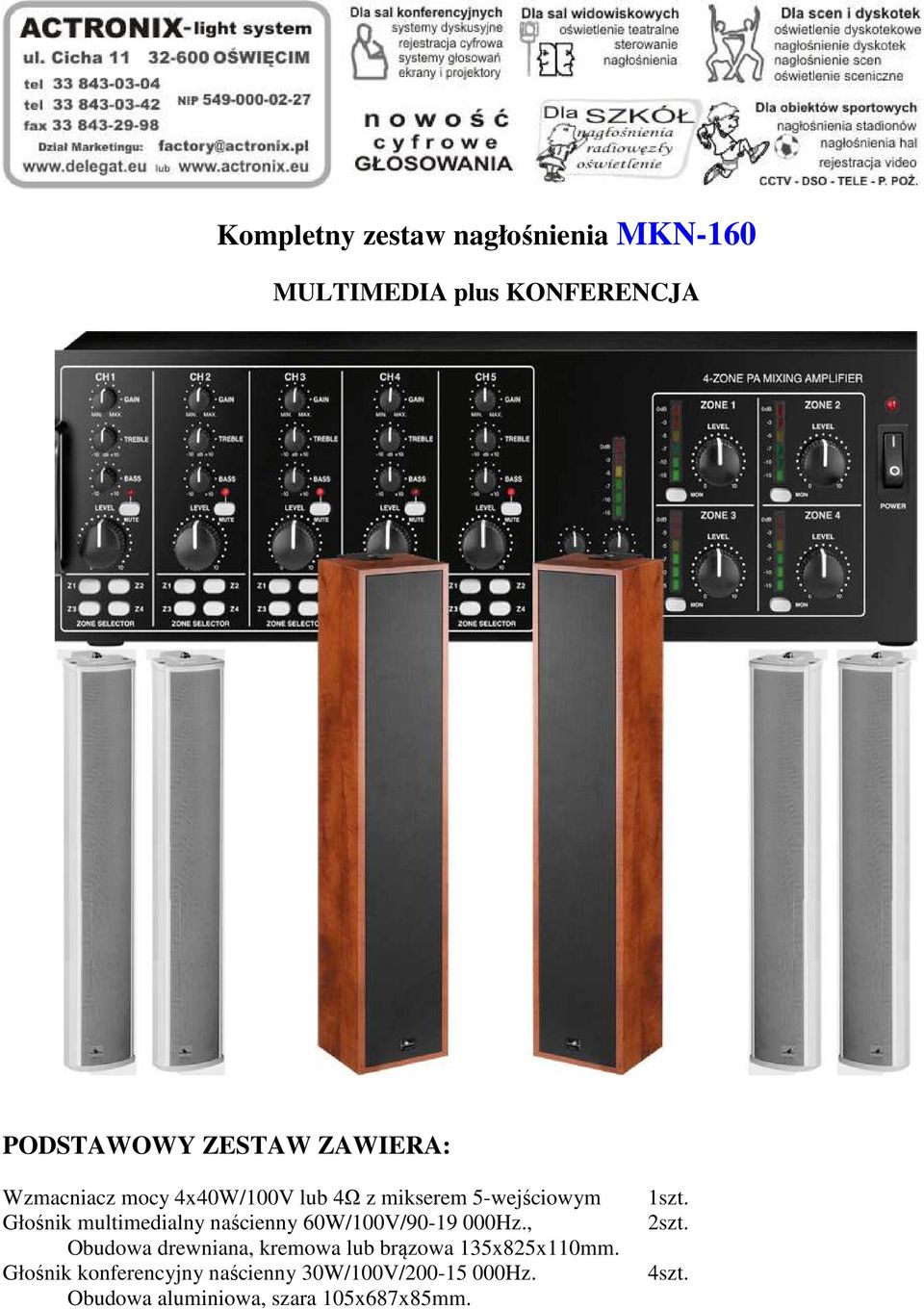

1 Kompletny zestaw nagłośnienia MKN-160 MULTIMEDIA plus KONFERENCJA PODSTAWOWY ZESTAW ZAWIERA: Wzmacniacz mocy 4x40W/100V lub 4Ω z mikserem 5-wejściowym Głośnik multimedialny naścienny 60W/100V/ Hz., Obudowa drewniana, kremowa lub brązowa 135x825x110mm. Głośnik konferencyjny naścienny 30W/100V/ Hz. Obudowa aluminiowa, szara 105x687x85mm. 1szt. 2szt. 4szt.

60W/100V/90-19 000Hz., Obudowa drewniana, kremowa lub brązowa 135x825x110mm.

2 Jest to kompletna część mocy (nagłośnienie), która stanowi u nas bazę do rozbudowy - szukaj zestawów. Zestaw składa się z dwóch systemów nagłośnienia zasilanego jednym specjalnym wzmacniaczem. I. MULTIMEDIA a) dwa wysokiej jakości głośniki HiEnd b) dwa tory wzmacniacza (może być tryb stereo) c) służy do odtwarzania zawartości audio z komputera, DVD, wideo-konferencji itp. II. KONFERENCJA a) cztery (i więcej) głośników - naściennych lub sufitowych b) dwa tory wzmacniacza c) służy do transmisji dźwięku z mikrofonów bezprzewodowych lub systemu dyskusyjnego III. SYSTEM UNIWERSALNY a) Jeśli powyższe dwa systemy sprzęgniemy ze sobą włączając specjalne przyciski we wzmacniaczu, to powstanie pełne nagłośnienie uniwersalne. b) mamy do dyspozycji cztery tory wzmacniacza c) transmisja dźwięku odbywa się ze wszystkich urządzeń i we wszystkich głośnikach jednocześnie. Głośniki MULTIMEDIA - montujemy po dwóch stronach ekranu. Głośniki KONFERENCJA, w zależności od ich typu - montujemy na pozostałej części sali. Szukaj tego zestawu powiększonego o MIKROFONY BEZPRZEWODOWE.. UWAGI: Do tego sprzętu pozostaje dokupić tylko mikrofony: przewodowe, bezprzewodowe lub system dyskusyjny. Podłączysz do niego dowolny rejestrator. Podłączysz sygnał z nagłośnienia do Internetu oraz z Internetu (wideo-konferencje). Podłączysz komputer do odtwarzania filmów i prezentacji. Poniższy zestaw to tylko NASZA PROPOZYCJA, którą w zależności od potrzeb - możemy skorygować. Zastosowany tu wzmacniacz występuje również w wersji 4x120W, co oznacza, ze możemy zbudować dużo większe nagłośnienie. Posiadamy też panel miksera niejako wyjęty z oferowanego wzmacniacza. Dzięki temu można zbudować naprawdę duży system stosując cztery i więcej wzmacniaczy w oddzielnych obudowach. PARAMETRY URZĄDZEŃ ZESTAWU WZMACNIACZ Z MIKSEREM Moc RMS: 4x40W w technice 100V lub zwykłej 4/8Ω Moc maksymalna: 4x65W Komutacja stopni mocy: 4 niezależne wzmacniacze mocy. Komutacja miksera: 5 wejść z możliwością dowolnego przyłączania do stopni mocy. Odsłuch: urządzenie wyposażone w wyjście odsłuchowe (słuchawki i głośnik) Pasmo przenoszenia: 50Hz. do Hz. STOPNIE MOCY (4 kanały, strefy):

KONFERENCJA a) cztery (i więcej) głośników - naściennych lub sufitowych b) dwa tory wzmacniacza c) służy do transmisji dźwięku z mikrofonów bezprzewodowych lub systemu dyskusyjnego III.

3 Każdy kanał posiada regulację wzmocnienia, wskaźnik wysterowania LED, przycisk MONITOR. Wyjścia głośnikowe ze stopni mocy - zaciski śrubowe: 4x100V/70V/25V i 4x4Ω lub 4x8Ω Wyjścia dodatkowe ze stopni mocy - zaciski śrubowe: 4xLINE, MONITOR (1W/8Ω) MIKSER (5 wejść): Wejścia 1-3: LINE (DVD, komputer) lub mikrofony w tym mikrofony z zasilaniem Phantom, złącza Combo. Wejścia 4-5: LINE (DVD, komputer, dowolny odtwarzacz), złącza Chinch (RCA). Każdy tor miksera posiada regulację czułości (gain), charakterystyki (wysokie i niskie) oraz wzmocnienia. Każde wejście można załączyć/wyłączyć w strefie - co oznacza, że sygnał z każdego wejścia jest kierowany lub nie do każdego z czterech stopni mocy. W każdym wejściu jest przycisk MUTE z diodą LED. Mikser posiada wejścia PRIORYTETOWE do zastosowań radiowęzłowych/przywoławczych. Do miksera można też podłączyć telefon. Wyjście z miksera posiada zaciski śrubowe do nagrywania. Wzmacniacza nie wolno zamykać w szafach pozbawionych swobodnego przepływu powietrza. Zasilanie: 230V/450VA z zabezpieczeniem termicznym. Wymiary: 482x133x310mm. 3U rack 19", Waga: 15kg. Ten wzmacniacz występuje również w wersji 4x60W Niżej opisane głośniki można zamienić na inne. GŁOŚNIKI MULTIMEDIALNE NAŚCIENNE (2szt). W tym zestawie, głośniki te zastosowano do odtwarzania najwyższej jakości muzyki z DVD lub z komputera. Każdy z nich przyłączamy do oddzielnego kanału wzmacniacza (strefa I. i II.). Do tych kanałów (stref) przyłączamy (przyciskami) wejście 1 lub 1 i 2 miksera. W ten sposób transmitujemy zawartość muzyczną tylko przez te głośniki (mono lub stereo). Jest to głośnik o wyjątkowo dobrych parametrach a dzięki temu bardzo dobrze odtwarzający muzykę. Powinniśmy je montować po obu stronach ekranu. PODSTAWOWE PARAMETRY Moc: 60W/100V z odczepami dla 30W/15W Pasmo przenoszenia: 90Hz. do Hz. Obudowa wykonana z drewna co polepsza jakość. Oferowane kolory: brąz lub szary. W komplecie uchwyty montażowe. Wymiary: 135 x 825 x 110mm. Waga: 7,3kg.

(DVD, komputer) lub mikrofony w tym mikrofony z zasilaniem Phantom, złącza Combo. Wejścia 4-5: LINE (DVD, komputer, dowolny odtwarzacz), złącza Chinch (RCA).

4 GŁOŚNIKI KONFERENCYJNE NAŚCIENNE (4szt.) W zestawie przeznaczamy je do transmisji sygnału z mikrofonów konferencyjnych (dowolnych). Należy je rozmieścić na pozostałej części sali konferencyjnej, tak by jak najdokładniej pokrywały dźwiękiem powierzchnię z uczestnikami konferencji. Decyzja o sposobie montażu (pionowo/poziomo oraz miejsca), jest tak dalece indywidualna, że tutaj nie da się tego wyznaczyć. Zapytaj, pomożemy. Łączymy je po dwa (równolegle i w fazie) do dwóch pozostałych wyjść wzmacniacza (strefa III. i IV.) Jeśli potrzeba nieco dokładniej rozłożyć dźwięk na tej części sali, trzeba zwiększyć ich ilość do 2x3głośniki (a nawet 2x4). Można wówczas zastosować nieco słabsze głośniki. PODSTAWOWE PARAMETRY Moc: 30W/100V z pięciopunktowym regulatorem mocy Pasmo przenoszenia: 200Hz. do Hz. Obudowa wykonana z aluminium Kolor: szary W komplecie uchwyty montażowe. Wymiary: 106 x 688 x 86mm. Waga: 4,2kg. ZAMIENNIKI GŁOŚNIKÓW MULTIMEDIALNYCH O tym, czy należy zmienić głośniki multimedialne na głośniki (kolumny) innego typu, należy zdecydować z rozwagą, biorąc pod uwagę: a) Głośniki naścienne czy głośniki sufitowe? Wyjaśniamy: głośniki multimedialne z założenia muszą być jak najwyższych parametrów, ponieważ muszą przetwarzać muzykę w jak najszerszym paśmie. Nie mogą też mieć mniejszej mocy jak 40/60W. W większości przypadków głośniki (kolumny) naścienne (czy stojące) mają lepsze parametry od głośników sufitowych. Są oczywiście wyjątki. Zwracamy tu uwagę, że wzmacniacz może pracować z głośnikami (kolumnami) domowymi (nie 100V). SUFITOWE. Gdyby należało zastosować głośniki multimedialne w postaci głośników sufitowych, to zaoferowalibyśmy głośniki szerokopasmowe, najlepiej po dwie sztuki na kanał (łącznie 4szt.). Należy je również rozmieścić na suficie w nieco inny sposób niż głośniki naścienne. Można nawet dopuścić głośniki pełno-pasmowe samochodowe, ale ostrożnie z taką decyzją. Głośniki nisko-omowe należy zasilić kablem głośnikowym dużo grubszym niż głośniki 100V. Jeżeli nie znasz się na tym - prosimy o kontakt. NAŚCIENNE lub STOJĄCE - inne niż tu oferowane. Mogą to być głośniki (kolumny głośnikowe) - domowe. Pamiętaj, by ich moc nie była niższa jak 60W. Nie wierz w to, ze głośniki z mini-wieży mogą wytrzymać taką moc, nawet jeśli opisane są jako 120W. Ta moc (120W-250W!) to bzdura i zwykłe kłamstwo producentów. Jeśli masz jakiś pomysł, zadzwoń sprawdzimy i wydamy opinię o Twoim pomyśle.

Decyzja o sposobie montażu (pionowo/poziomo oraz miejsca), jest tak dalece indywidualna, że tutaj nie da się tego wyznaczyć. Zapytaj, pomożemy.

5 b) Ilość głośników multimedialnych. Jeśli są to głośniki w technice 100V, to może być ich więcej (2 do 4) na kanał. Głośniki domowe (normalne kolumny) należy stosować w takiej ilości, by połączone równolegle nie miały niższej impedancji wypadkowej jak 4ohmy. c) Zwiększenie mocy w paśmie niskich tonów (subbas). Jeśli z jakichś powodów potrzebujesz zwiększyć moc w zakresie basów, to dobrym rozwiązaniem jest dołożenie tzw. aktywnego subbasu. We wzmacniaczu jest odpowiednie wyjście liniowe. d) System głośników 100V czy normalne? Można robić co się chce w tym zakresie. Nie ma to znaczenia jakim systemem obciążymy konkretny kanał wzmacniacza 100V lub nisko-omowe. Kanały wzmacniacza są niezależne i przyjmują różne rozwiązania.

c) Zwiększenie mocy w paśmie niskich tonów (subbas). Jeśli z jakichś powodów potrzebujesz zwiększyć moc w zakresie basów, to dobrym rozwiązaniem jest dołożenie tzw. aktywnego subbasu.
