Stalowe okna z optymalną termoizolacyjnością.

Transkrypt

1

2

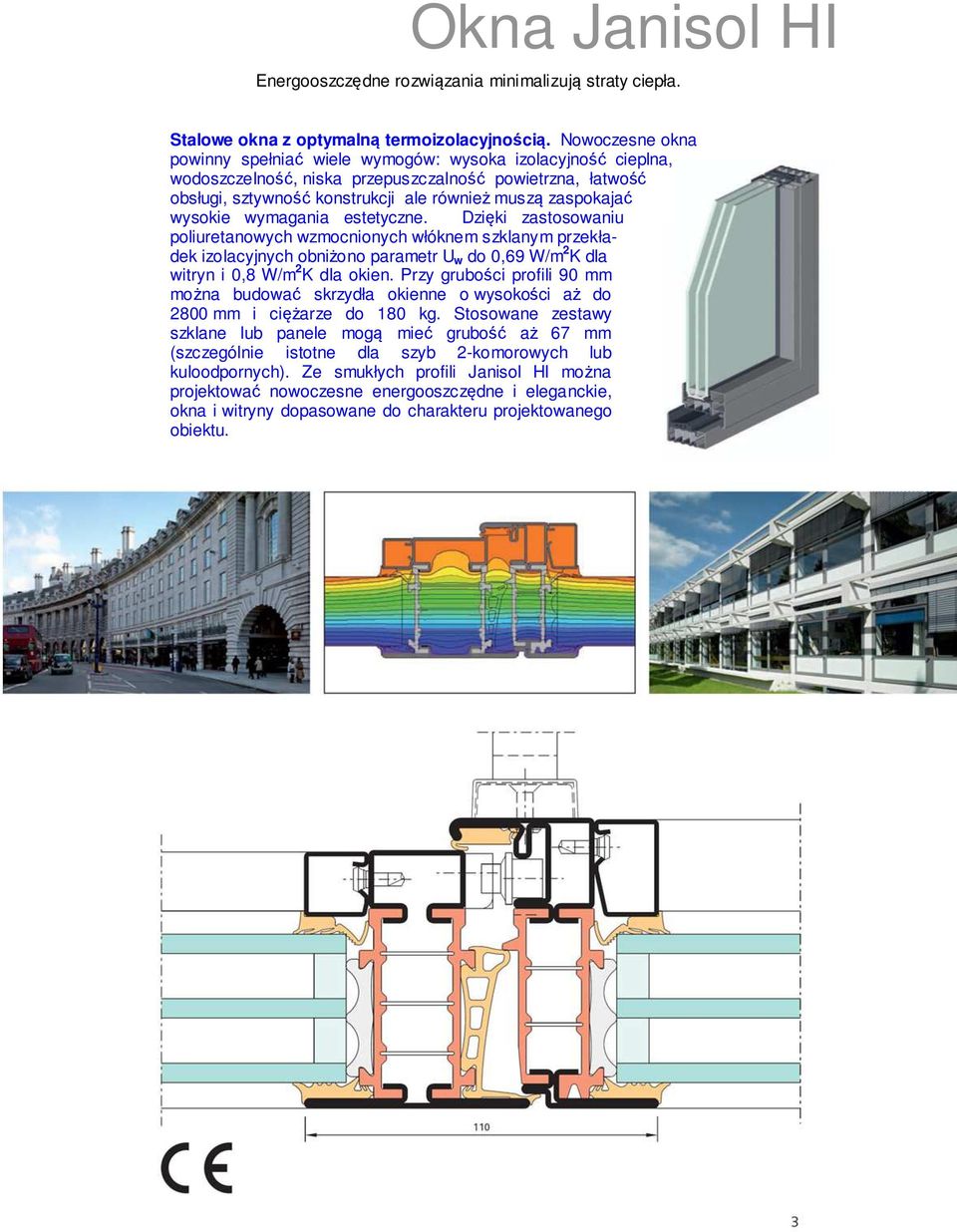

3 Okna Janisol HI Energooszczędne rozwiązania minimalizują straty ciepła. Stalowe okna z optymalną termoizolacyjnością. Nowoczesne okna powinny spełniać wiele wymogów: wysoka izolacyjność cieplna, wodoszczelność, niska przepuszczalność powietrzna, łatwość obsługi, sztywność konstrukcji ale również muszą zaspokajać wysokie wymagania estetyczne. Dzięki zastosowaniu poliuretanowych wzmocnionych włóknem szklanym przekładek izolacyjnych obniżono parametr U w do 0,69 W/m 2 K dla witryn i 0,8 W/m 2 K dla okien. Przy grubości profili 90 mm można budować skrzydła okienne o wysokości aż do 2800 mm i ciężarze do 180 kg. Stosowane zestawy szklane lub panele mogą mieć grubość aż 67 mm (szczególnie istotne dla szyb 2-komorowych lub kuloodpornych). Ze smukłych profili Janisol HI można projektować nowoczesne energooszczędne i eleganckie, okna i witryny dopasowane do charakteru projektowanego obiektu.

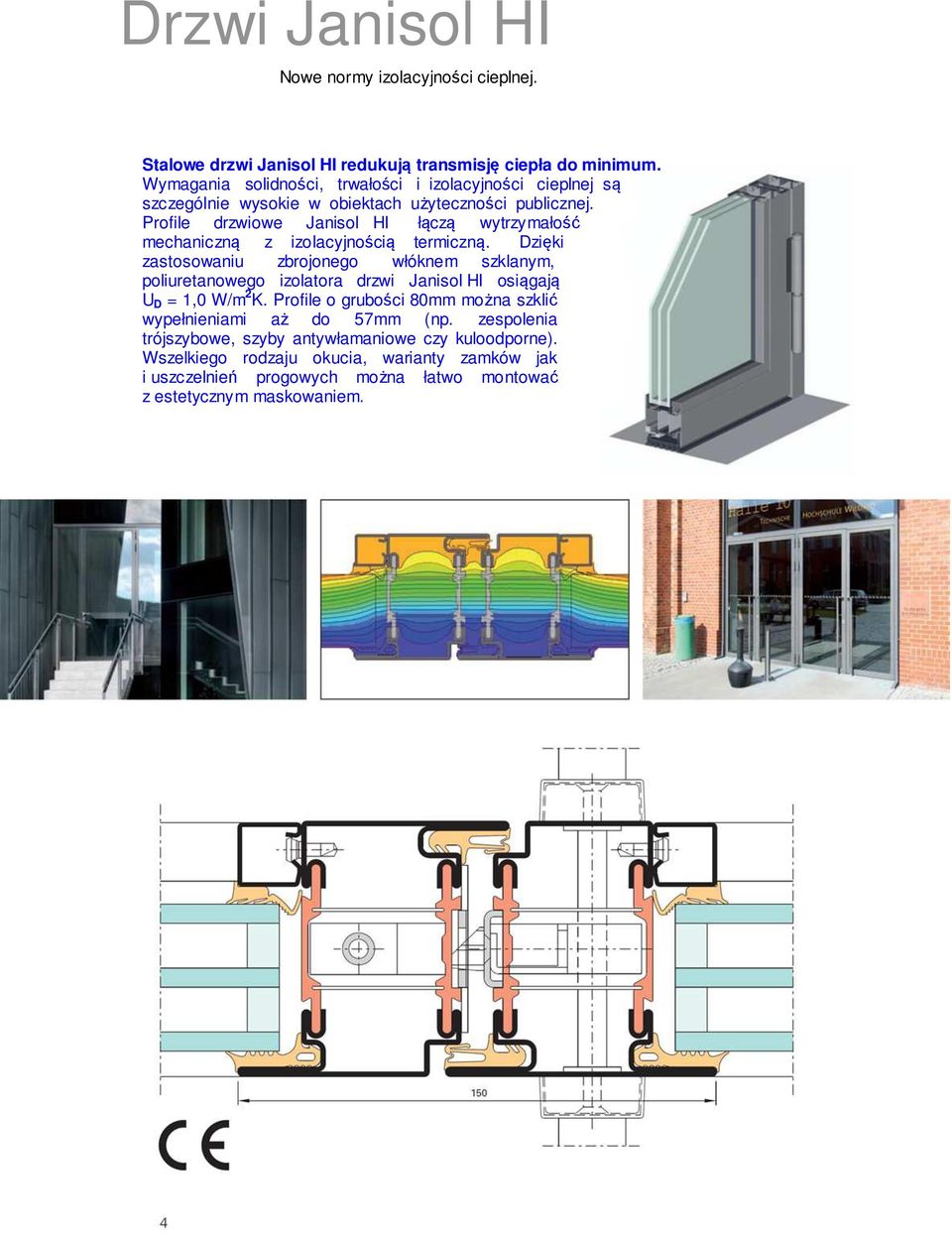

4 Drzwi Janisol HI Nowe normy izolacyjności cieplnej. Stalowe drzwi Janisol HI redukują transmisję ciepła do minimum. Wymagania solidności, trwałości i izolacyjności cieplnej są szczególnie wysokie w obiektach użyteczności publicznej. Profile drzwiowe Janisol HI łączą wytrzymałość mechaniczną z izolacyjnością termiczną. Dzięki zastosowaniu zbrojonego włóknem szklanym, poliuretanowego izolatora drzwi Janisol HI osiągają U D = 1,0 W/m 2 K. Profile o grubości 80mm można szklić wypełnieniami aż do 57mm (np. zespolenia trójszybowe, szyby antywłamaniowe czy kuloodporne). Wszelkiego rodzaju okucia, warianty zamków jak i uszczelnień progowych można łatwo montować z estetycznym maskowaniem.

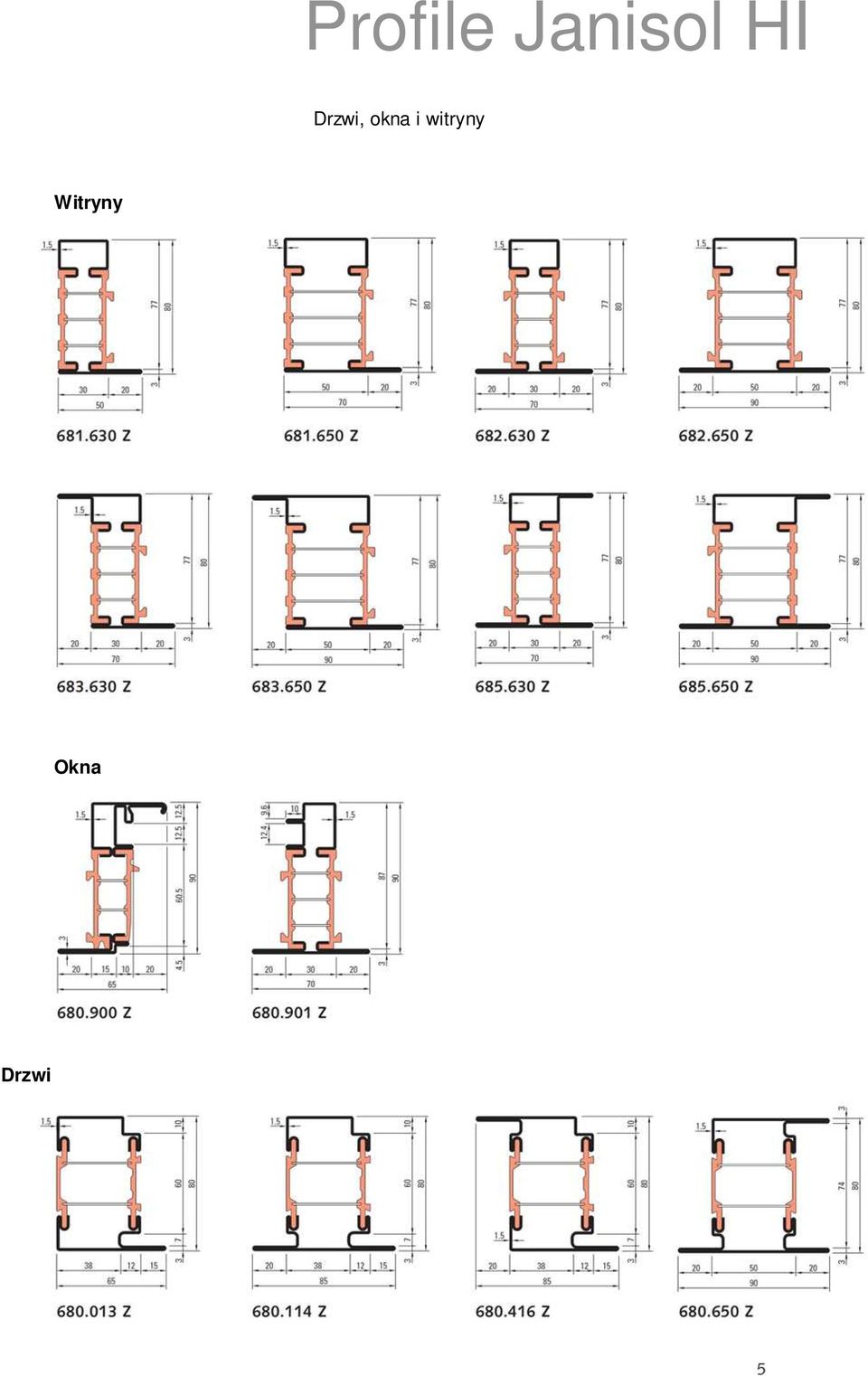

5 Profile Janisol HI Drzwi, okna i witryny Witryny Okna Drzwi

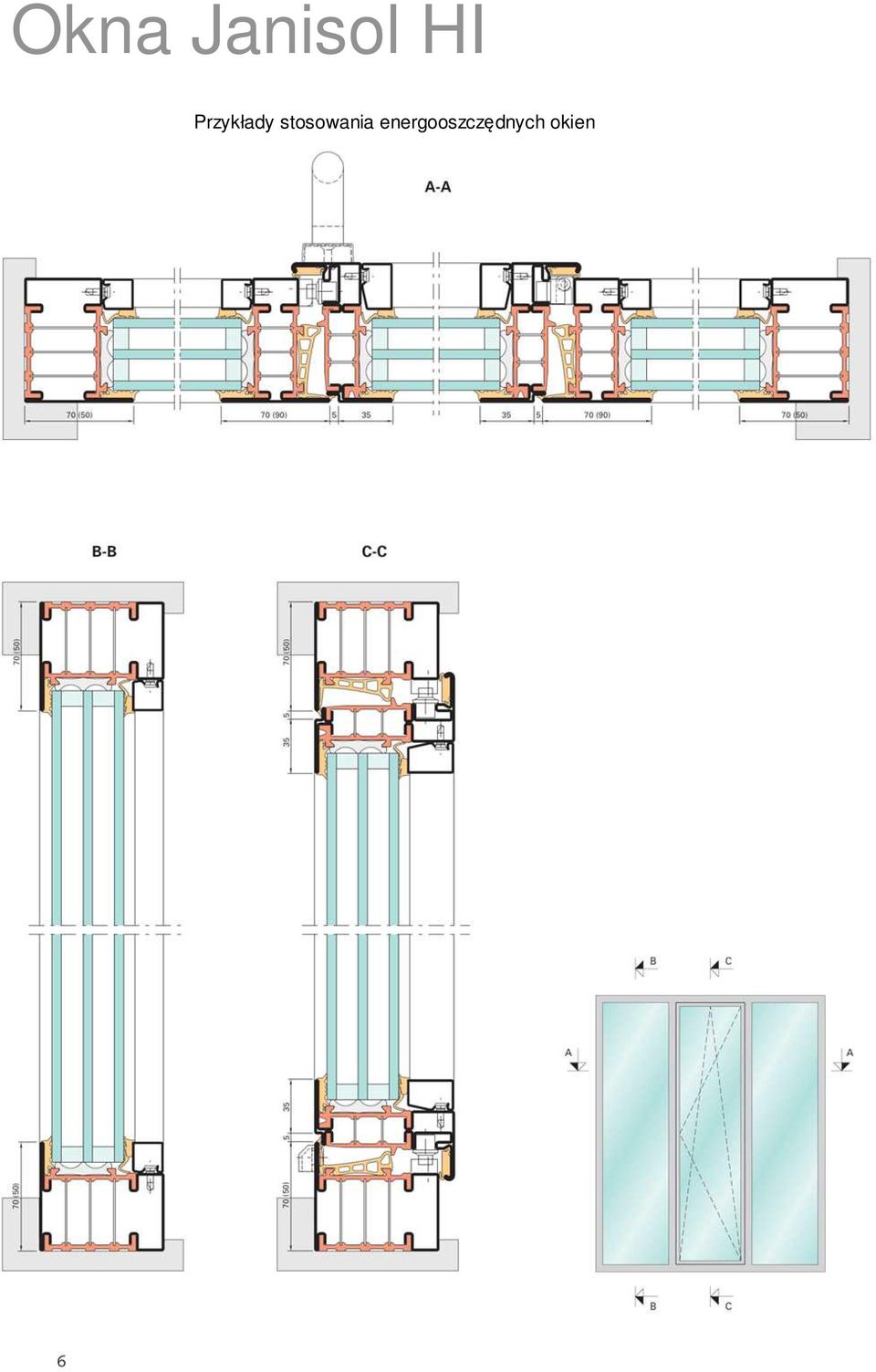

6 Okna Janisol HI Przykłady stosowania energooszczędnych okien

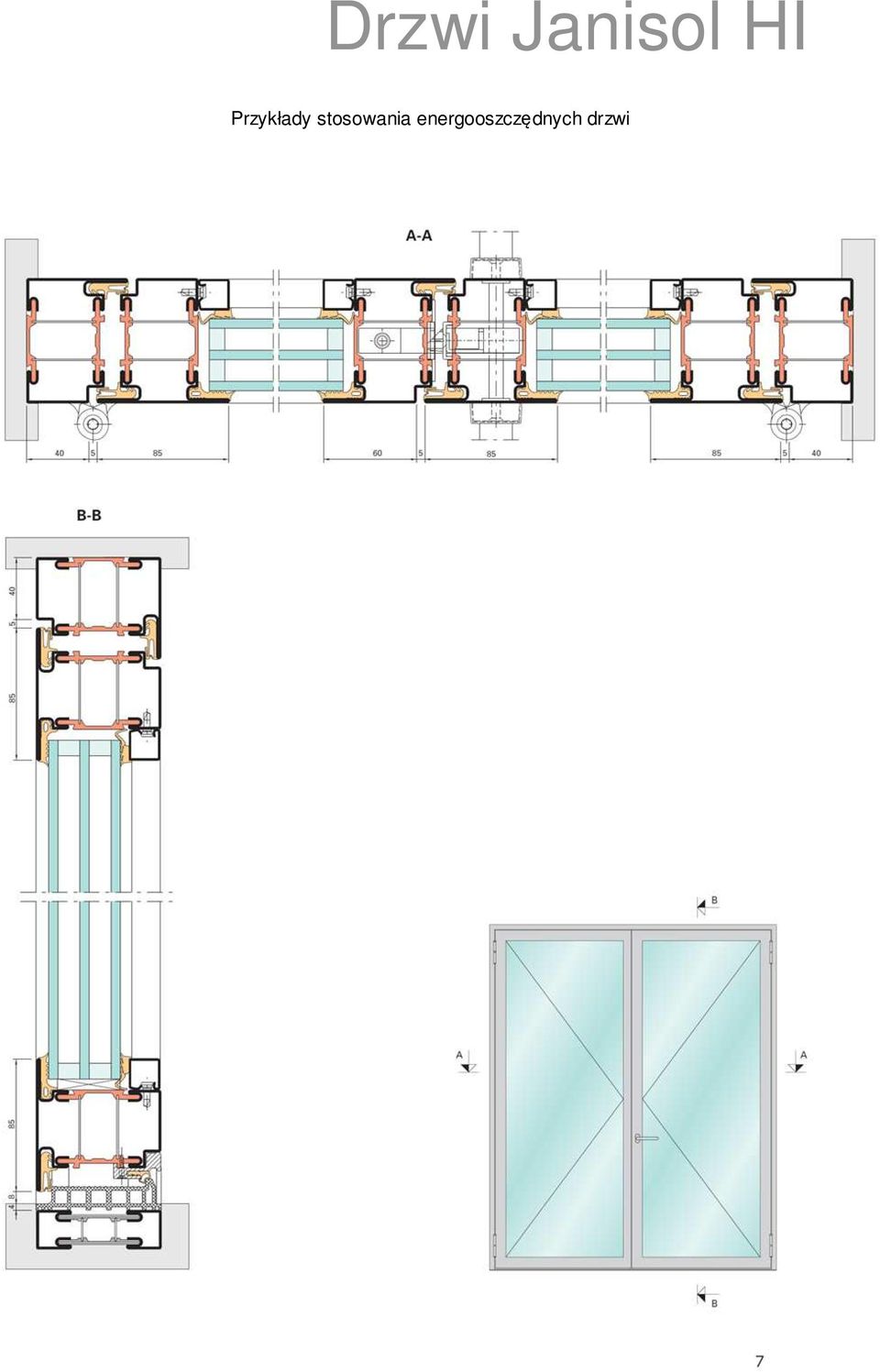

7 Drzwi Janisol HI Przykłady stosowania energooszczędnych drzwi

8

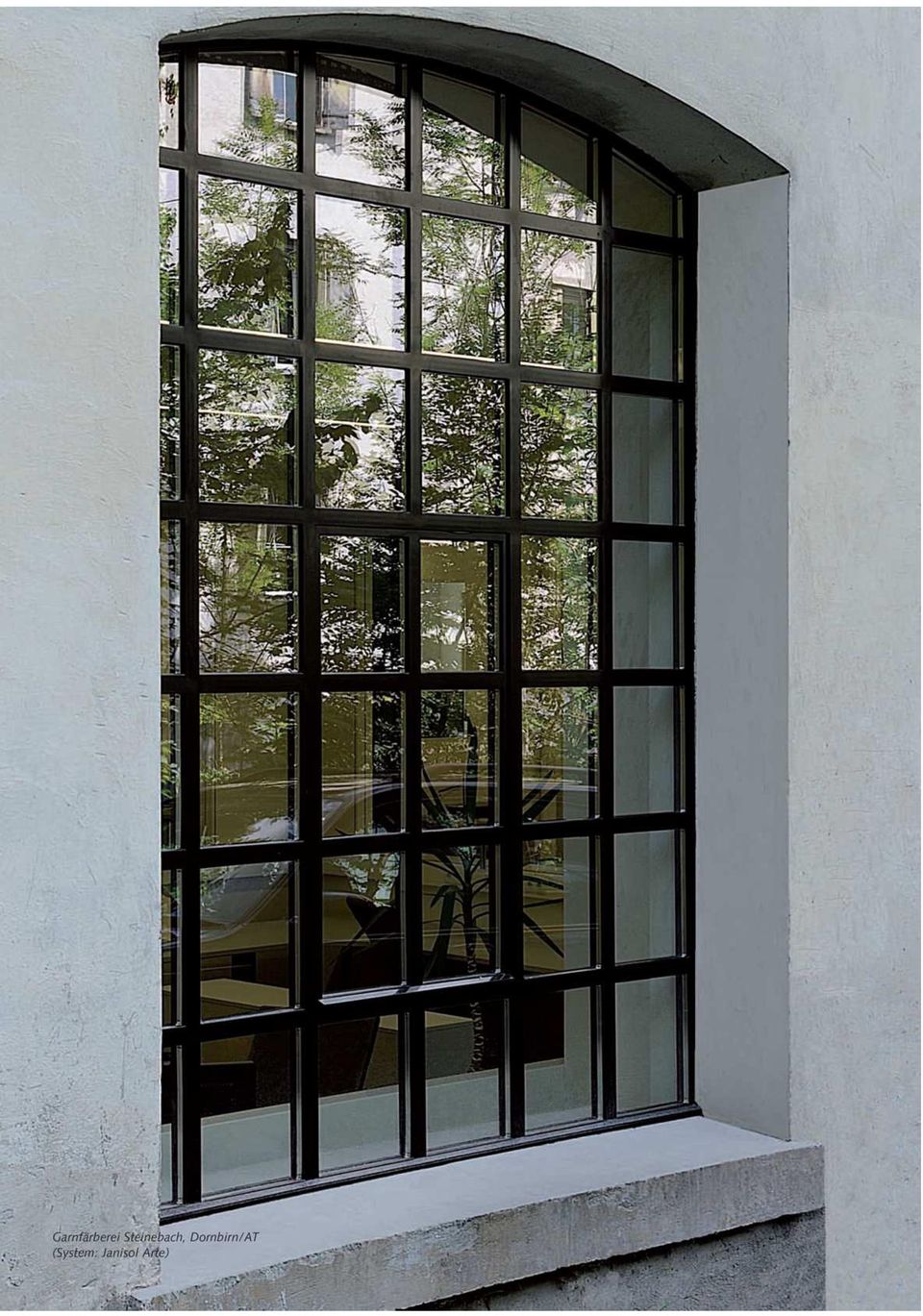

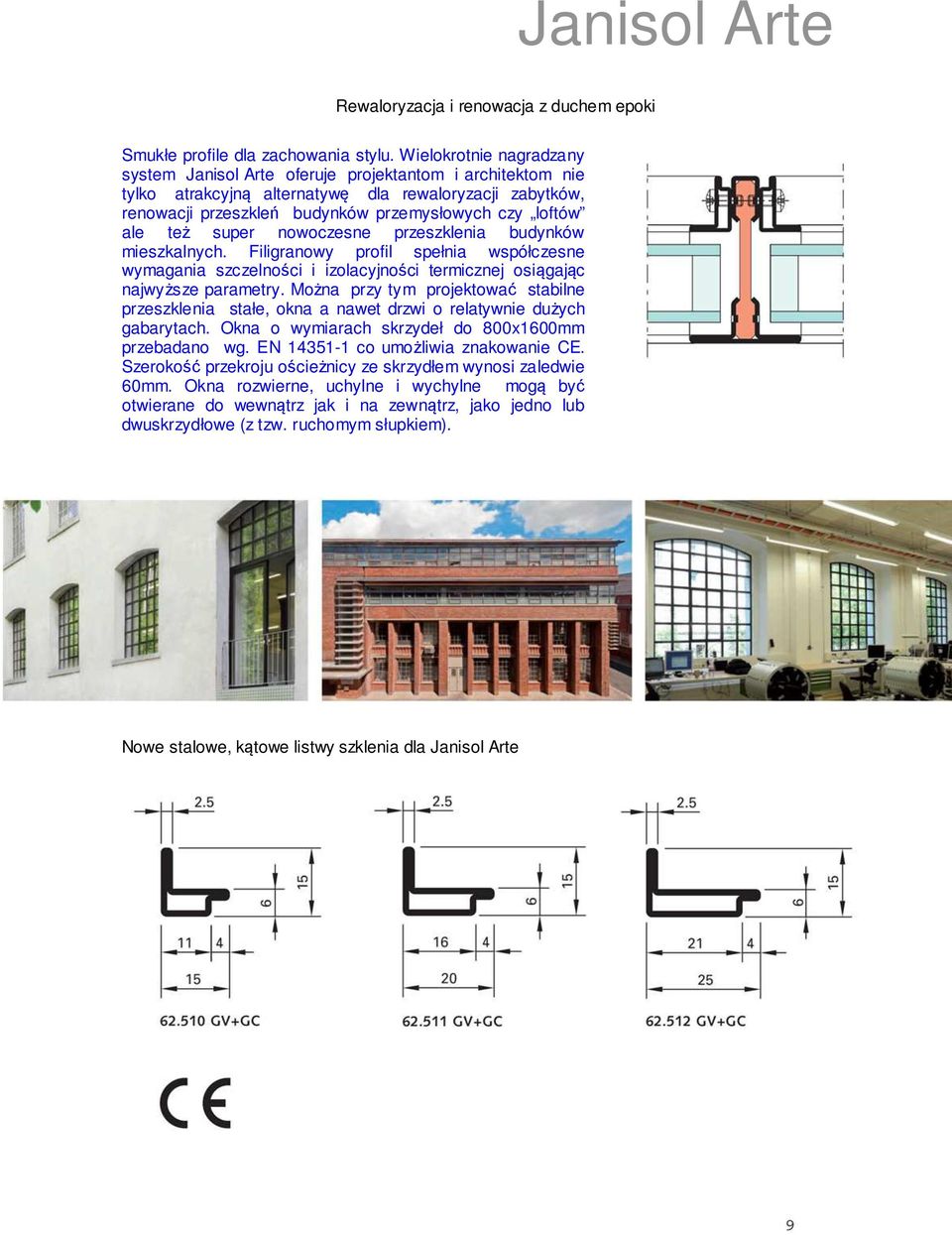

9 Janisol Arte Rewaloryzacja i renowacja z duchem epoki Smukłe profile dla zachowania stylu. Wielokrotnie nagradzany system Janisol Arte oferuje projektantom i architektom nie tylko atrakcyjną alternatywę dla rewaloryzacji zabytków, renowacji przeszkleń budynków przemysłowych czy loftów ale też super nowoczesne przeszklenia budynków mieszkalnych. Filigranowy profil spełnia współczesne wymagania szczelności i izolacyjności termicznej osiągając najwyższe parametry. Można przy tym projektować stabilne przeszklenia stałe, okna a nawet drzwi o relatywnie dużych gabarytach. Okna o wymiarach skrzydeł do 800x1600mm przebadano wg. EN co umożliwia znakowanie CE. Szerokość przekroju ościeżnicy ze skrzydłem wynosi zaledwie 60mm. Okna rozwierne, uchylne i wychylne mogą być otwierane do wewnątrz jak i na zewnątrz, jako jedno lub dwuskrzydłowe (z tzw. ruchomym słupkiem). Nowe stalowe, kątowe listwy szklenia dla Janisol Arte

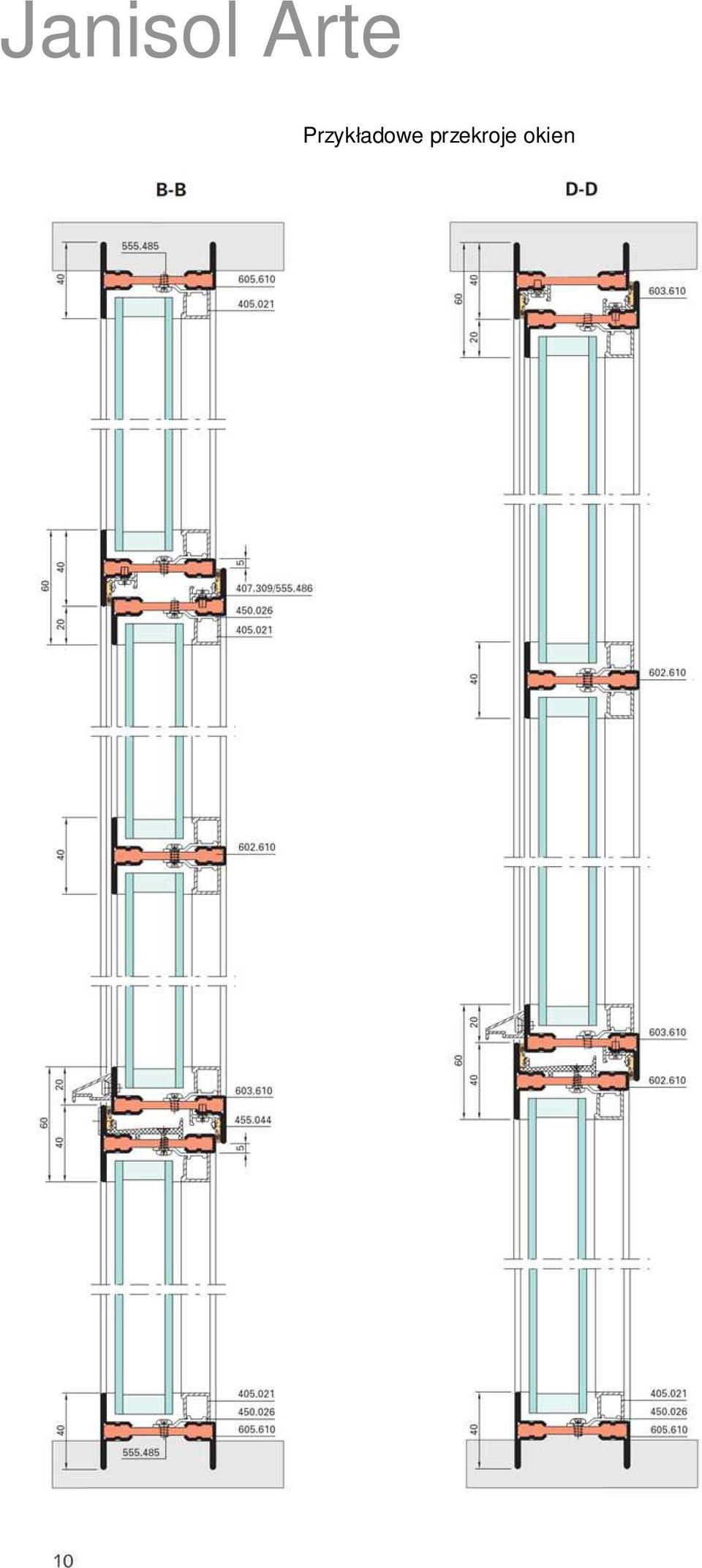

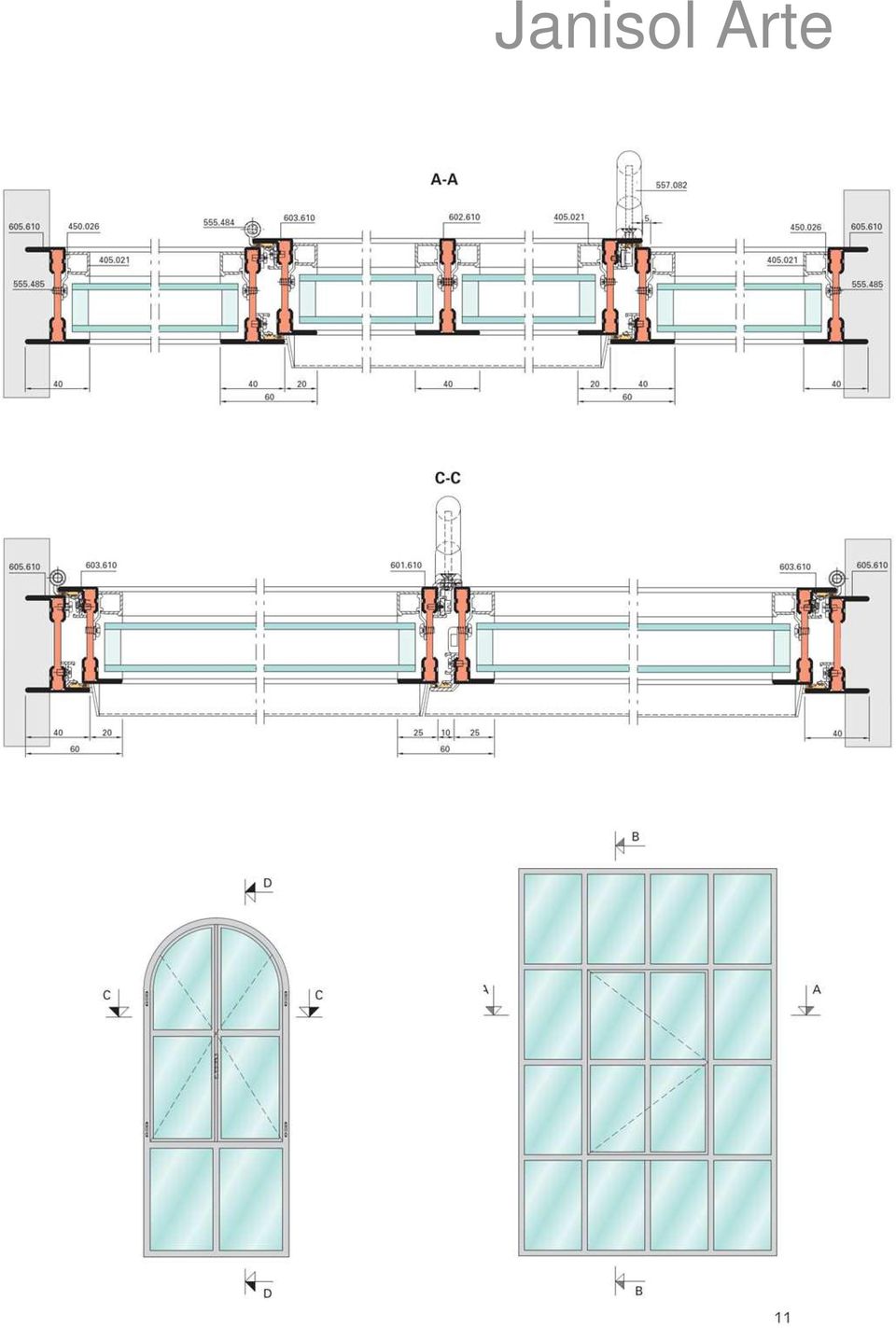

10 Janisol Arte Przykładowe przekroje okien

11 Janisol Arte

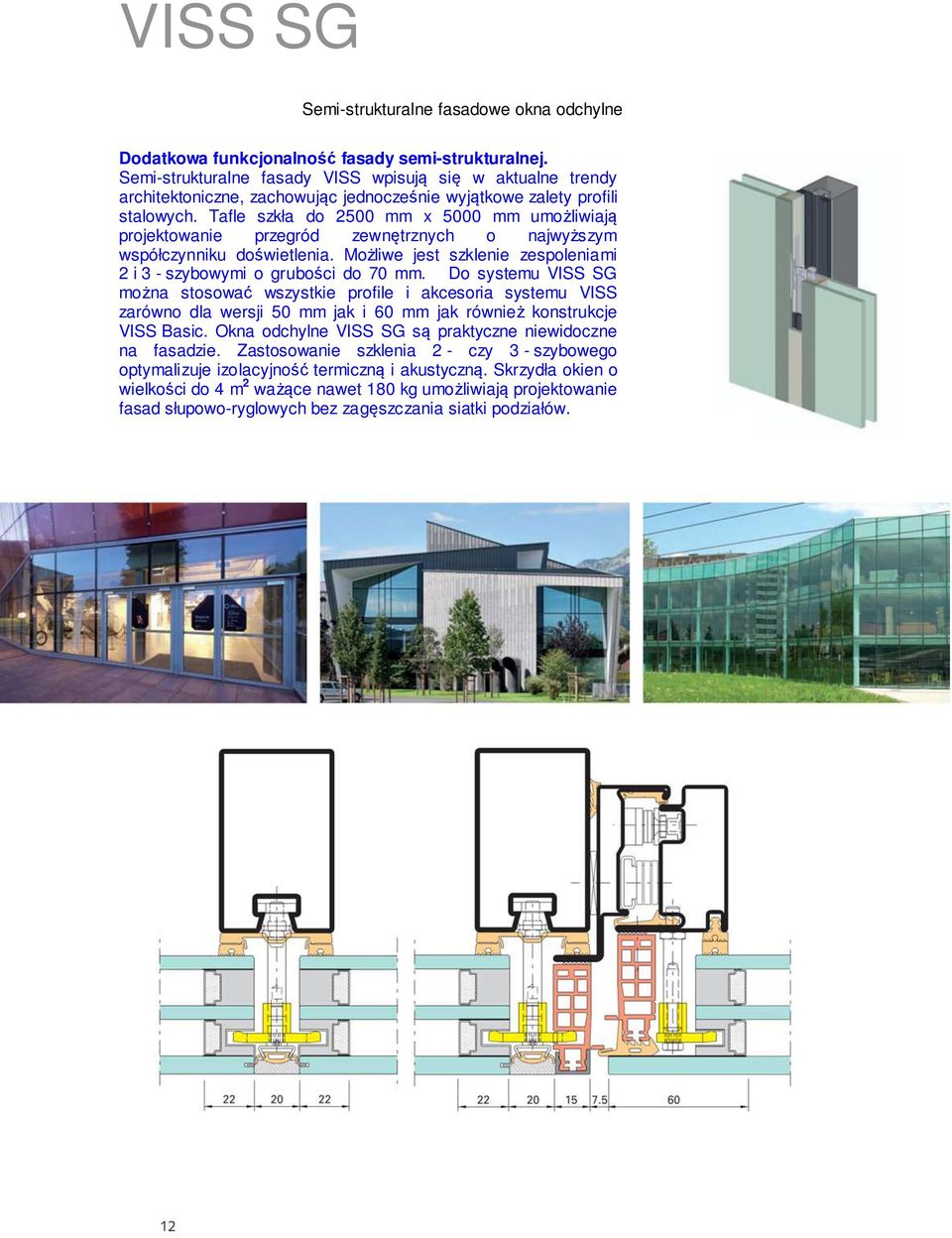

12 VISS SG Semi-strukturalne fasadowe okna odchylne Dodatkowa funkcjonalność fasady semi-strukturalnej. Semi-strukturalne fasady VISS wpisują się w aktualne trendy architektoniczne, zachowując jednocześnie wyjątkowe zalety profili stalowych. Tafle szkła do 2500 mm x 5000 mm umożliwiają projektowanie przegród zewnętrznych o najwyższym współczynniku doświetlenia. Możliwe jest szklenie zespoleniami 2 i 3 - szybowymi o grubości do 70 mm. Do systemu VISS SG można stosować wszystkie profile i akcesoria systemu VISS zarówno dla wersji 50 mm jak i 60 mm jak również konstrukcje VISS Basic. Okna odchylne VISS SG są praktyczne niewidoczne na fasadzie. Zastosowanie szklenia 2 - czy 3 - szybowego optymalizuje izolacyjność termiczną i akustyczną. Skrzydła okien o wielkości do 4 m 2 ważące nawet 180 kg umożliwiają projektowanie fasad słupowo-ryglowych bez zagęszczania siatki podziałów.

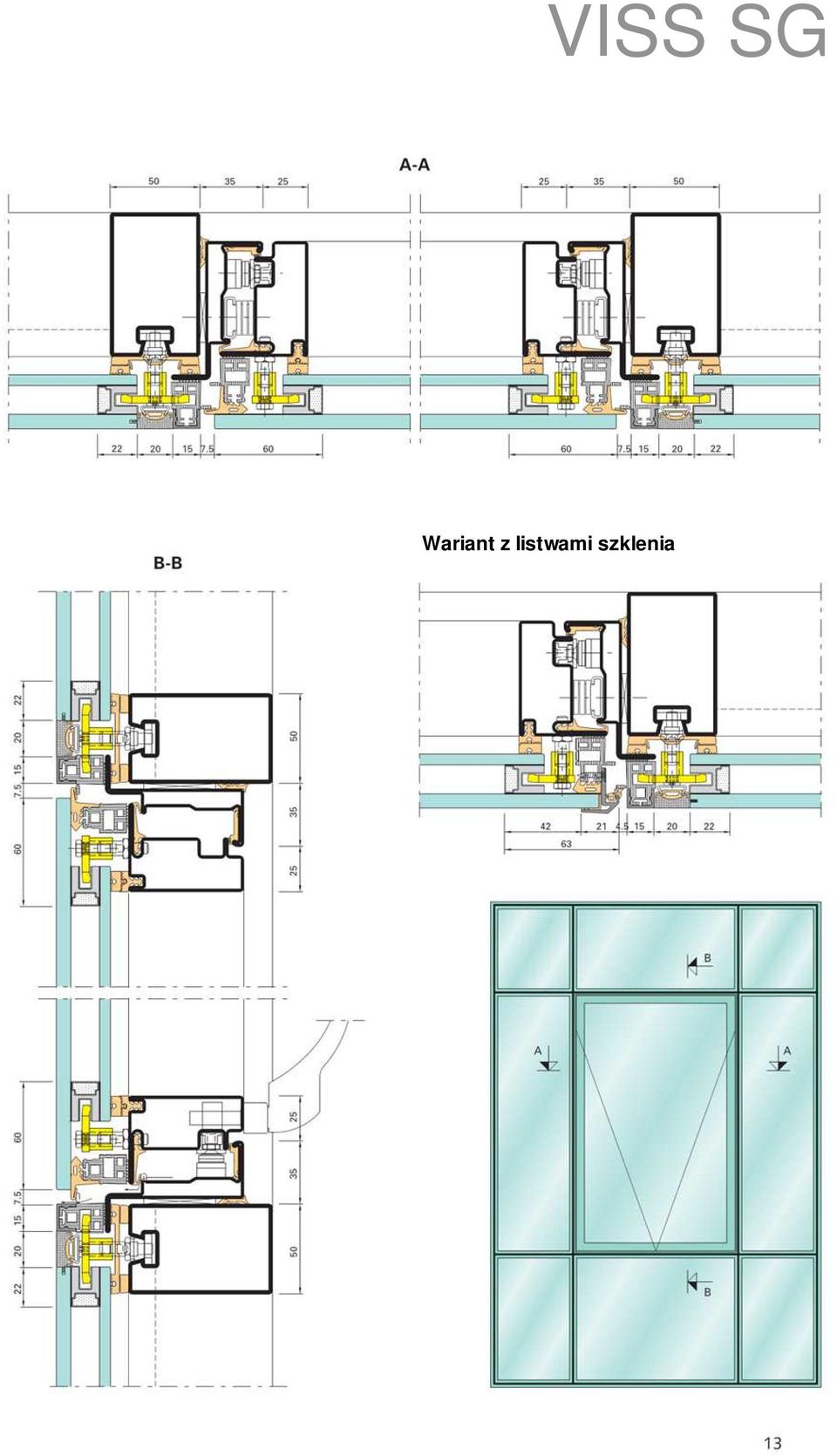

13 VISS SG Wariant z listwami szklenia

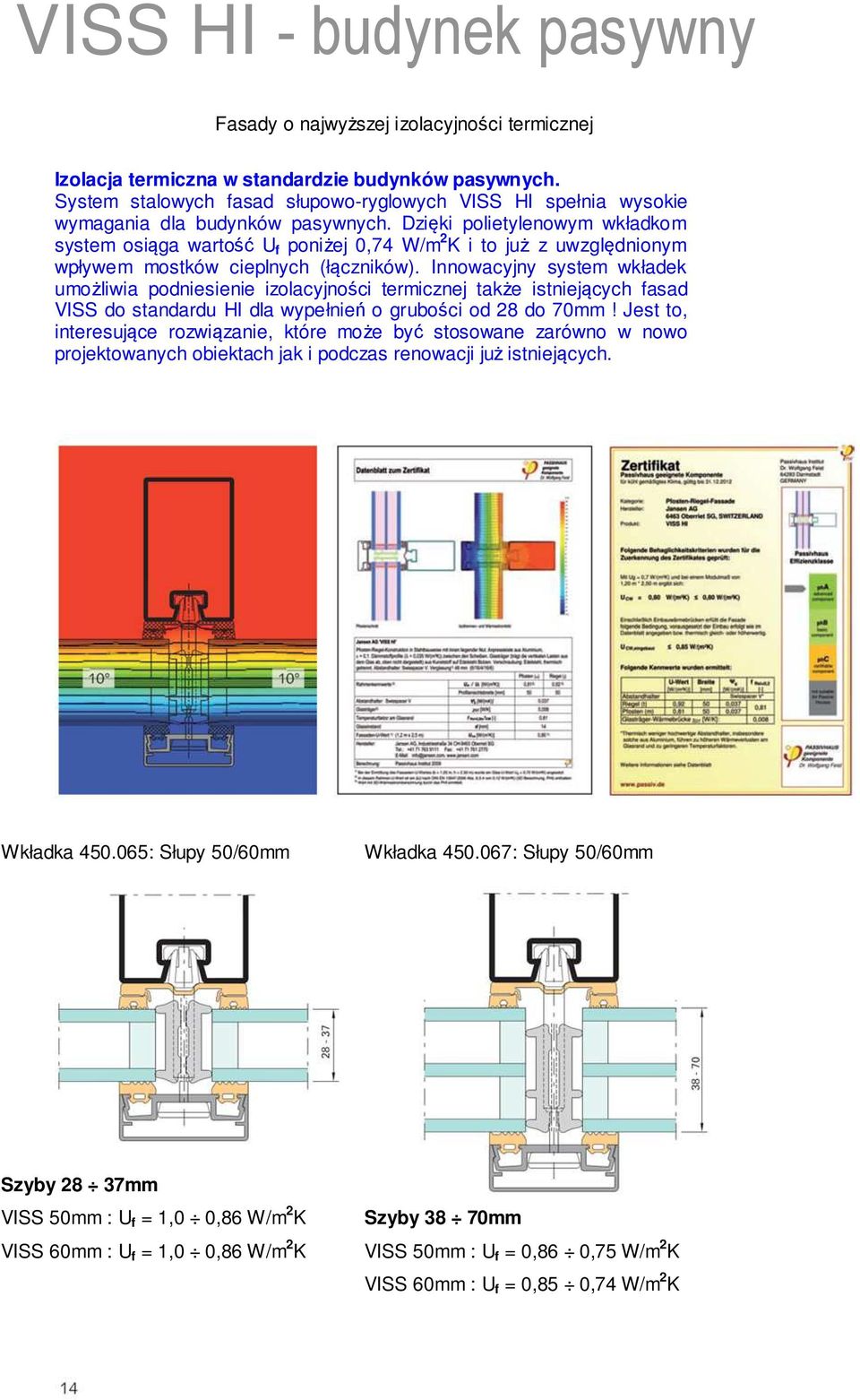

14 VISS HI - budynek pasywny Fasady o najwyższej izolacyjności termicznej Izolacja termiczna w standardzie budynków pasywnych. System stalowych fasad słupowo-ryglowych VISS HI spełnia wysokie wymagania dla budynków pasywnych. Dzięki polietylenowym wkładkom system osiąga wartość U f poniżej 0,74 W/m 2 K i to już z uwzględnionym wpływem mostków cieplnych (łączników). Innowacyjny system wkładek umożliwia podniesienie izolacyjności termicznej także istniejących fasad VISS do standardu HI dla wypełnień o grubości od 28 do 70mm! Jest to, interesujące rozwiązanie, które może być stosowane zarówno w nowo projektowanych obiektach jak i podczas renowacji już istniejących. Wkładka : Słupy 50/60mm Wkładka : Słupy 50/60mm Szyby 28 37mm VISS 50mm : U f = 1,0 0,86 W/m 2 K VISS 60mm : U f = 1,0 0,86 W/m 2 K Szyby 38 70mm VISS 50mm : U f = 0,86 0,75 W/m 2 K VISS 60mm : U f = 0,85 0,74 W/m 2 K

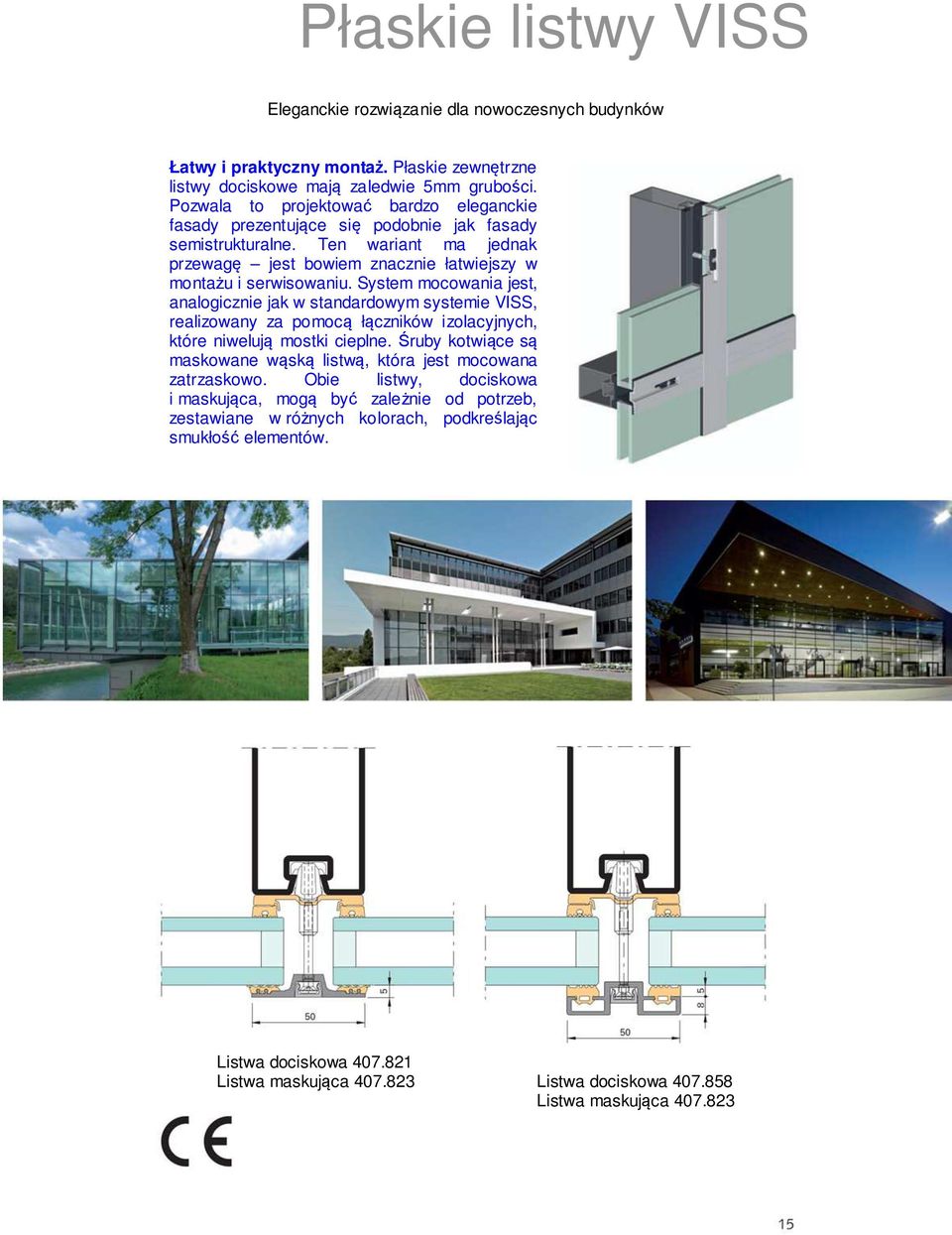

15 Płaskie listwy VISS Eleganckie rozwiązanie dla nowoczesnych budynków Łatwy i praktyczny montaż. Płaskie zewnętrzne listwy dociskowe mają zaledwie 5mm grubości. Pozwala to projektować bardzo eleganckie fasady prezentujące się podobnie jak fasady semistrukturalne. Ten wariant ma jednak przewagę jest bowiem znacznie łatwiejszy w montażu i serwisowaniu. System mocowania jest, analogicznie jak w standardowym systemie VISS, realizowany za pomocą łączników izolacyjnych, które niwelują mostki cieplne. Śruby kotwiące są maskowane wąską listwą, która jest mocowana zatrzaskowo. Obie listwy, dociskowa i maskująca, mogą być zależnie od potrzeb, zestawiane w różnych kolorach, podkreślając smukłość elementów. Listwa dociskowa Listwa maskująca Listwa dociskowa Listwa maskująca

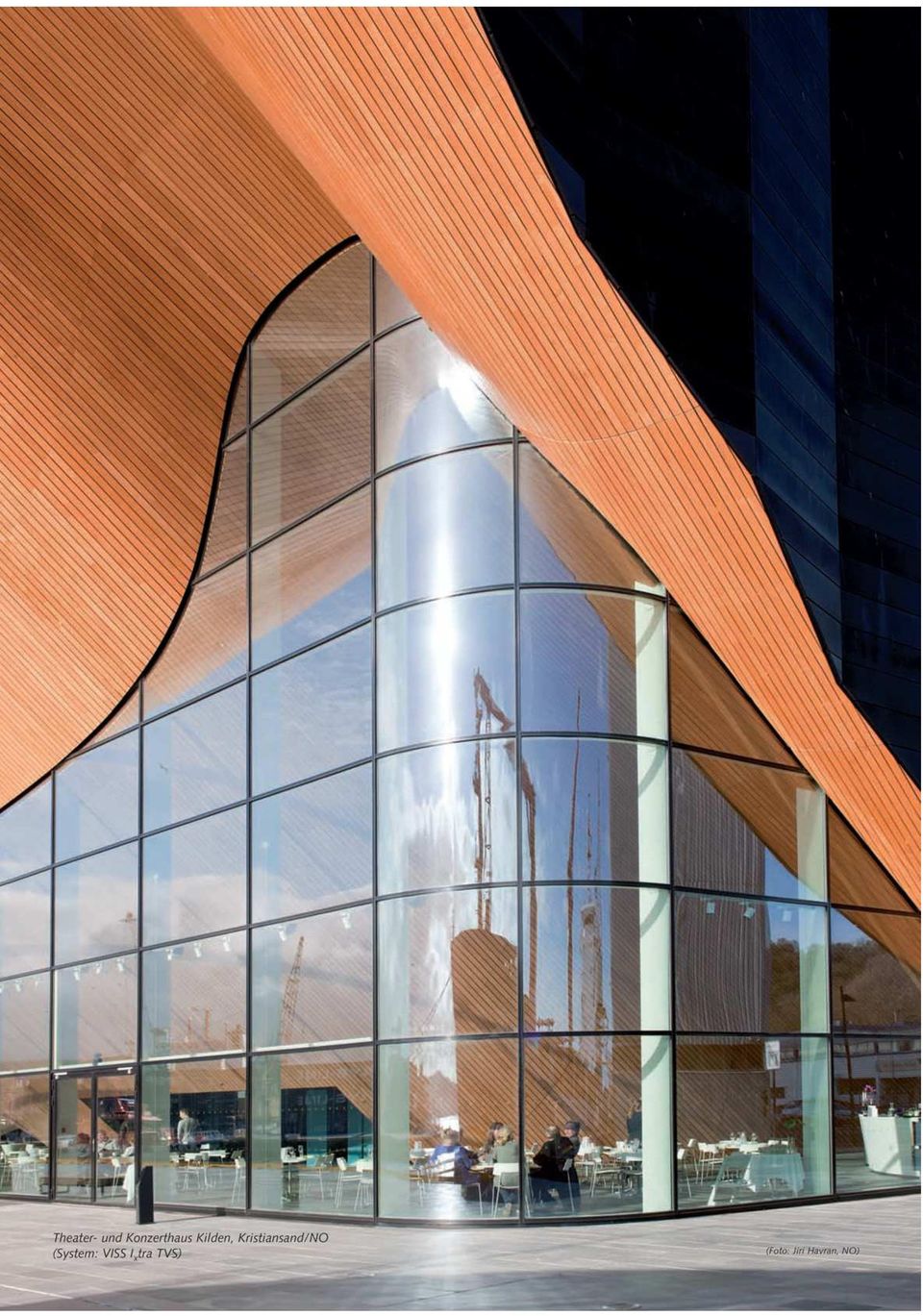

16

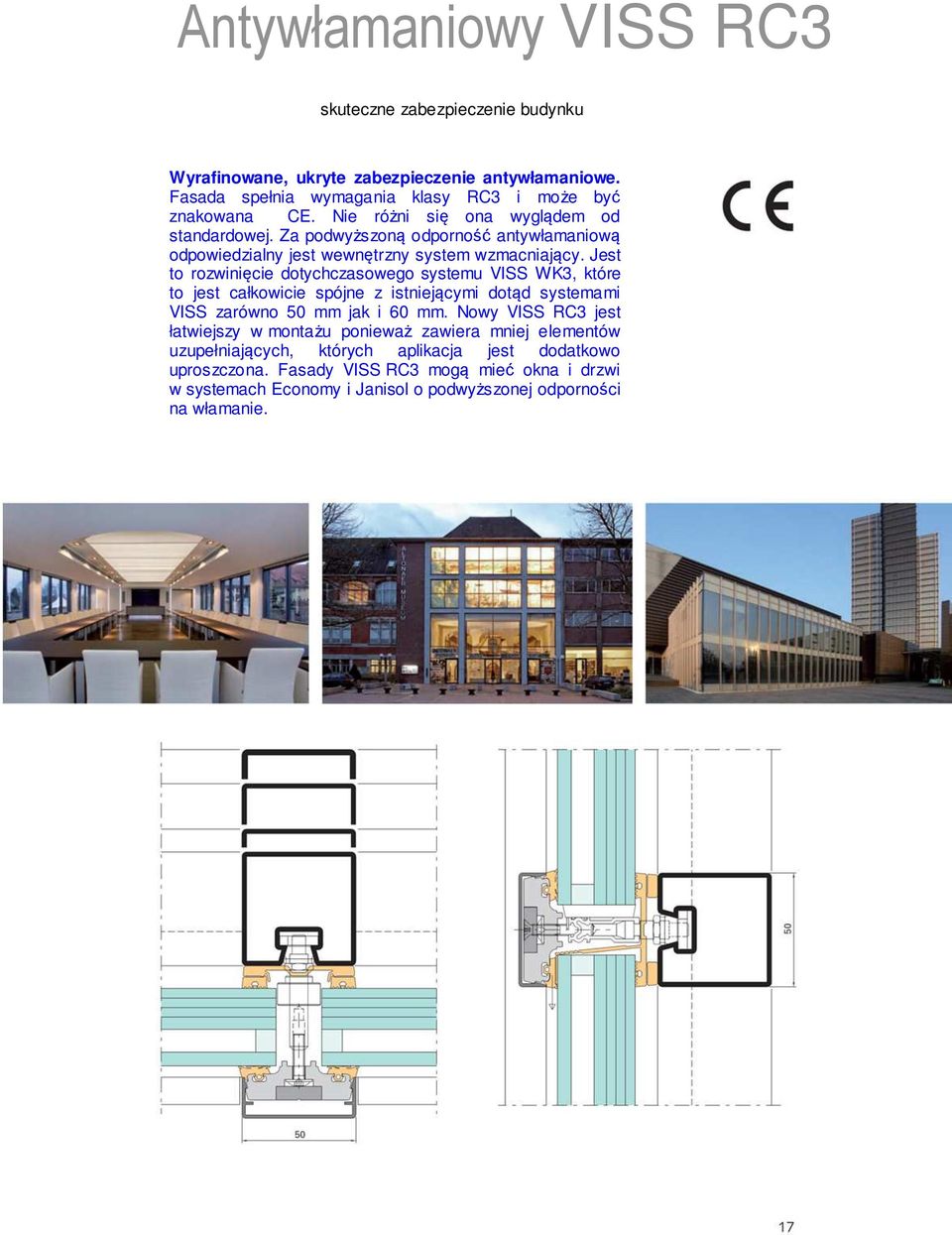

17 Antywłamaniowy VISS RC3 skuteczne zabezpieczenie budynku Wyrafinowane, ukryte zabezpieczenie antywłamaniowe. Fasada spełnia wymagania klasy RC3 i może być znakowana CE. Nie różni się ona wyglądem od standardowej. Za podwyższoną odporność antywłamaniową odpowiedzialny jest wewnętrzny system wzmacniający. Jest to rozwinięcie dotychczasowego systemu VISS WK3, które to jest całkowicie spójne z istniejącymi dotąd systemami VISS zarówno 50 mm jak i 60 mm. Nowy VISS RC3 jest łatwiejszy w montażu ponieważ zawiera mniej elementów uzupełniających, których aplikacja jest dodatkowo uproszczona. Fasady VISS RC3 mogą mieć okna i drzwi w systemach Economy i Janisol o podwyższonej odporności na włamanie.

18 Drzwi unoszono-przesuwne Nowa definicja przestrzeni Wyjątkowo smukłe profile i łatwa obróbka. System drzwi unoszono-przesuwnych Janisol pozwala na przenikanie się otoczenia budynku z jego wnętrzem. Dzięki temu uzyskuje się jasną, otwartą przestrzeń tak pożądaną zarówno w apartamentach jak i hotelach czy restauracjach. Stabilne bardzo dobrze izolowane smukłe stalowe profile umożliwiają budowę, wielkoformatowych ruchomych przeszkleń. System drzwi unoszonoprzesuwnych Janisol wyróżnia się też dopracowaną technologią produkcji jak i montażu. Pomimo tego, że widoczna szerokość profili to tylko 85 mm a ich grubość wynosi 80mm, to gabaryty przesuwnych skrzydeł osiągają szerokość 4270 mm i wysokość 3210 mm Standardowe skrzydła mogą ważyć do 400 kg a wzmocnione do 600 kg! Profile Janisol umożliwiają szklenie zestawów szkła zespolonego o grubości do 57 mm. Daje to możliwość obniżenia współczynnika przenikalności termicznej do U w = 0,9 W/m 2 K. Obniżenie strat energii powoduje też zastosowanie izolowanego profilu progowego, zgodnego ze standardem architektura bez barier.

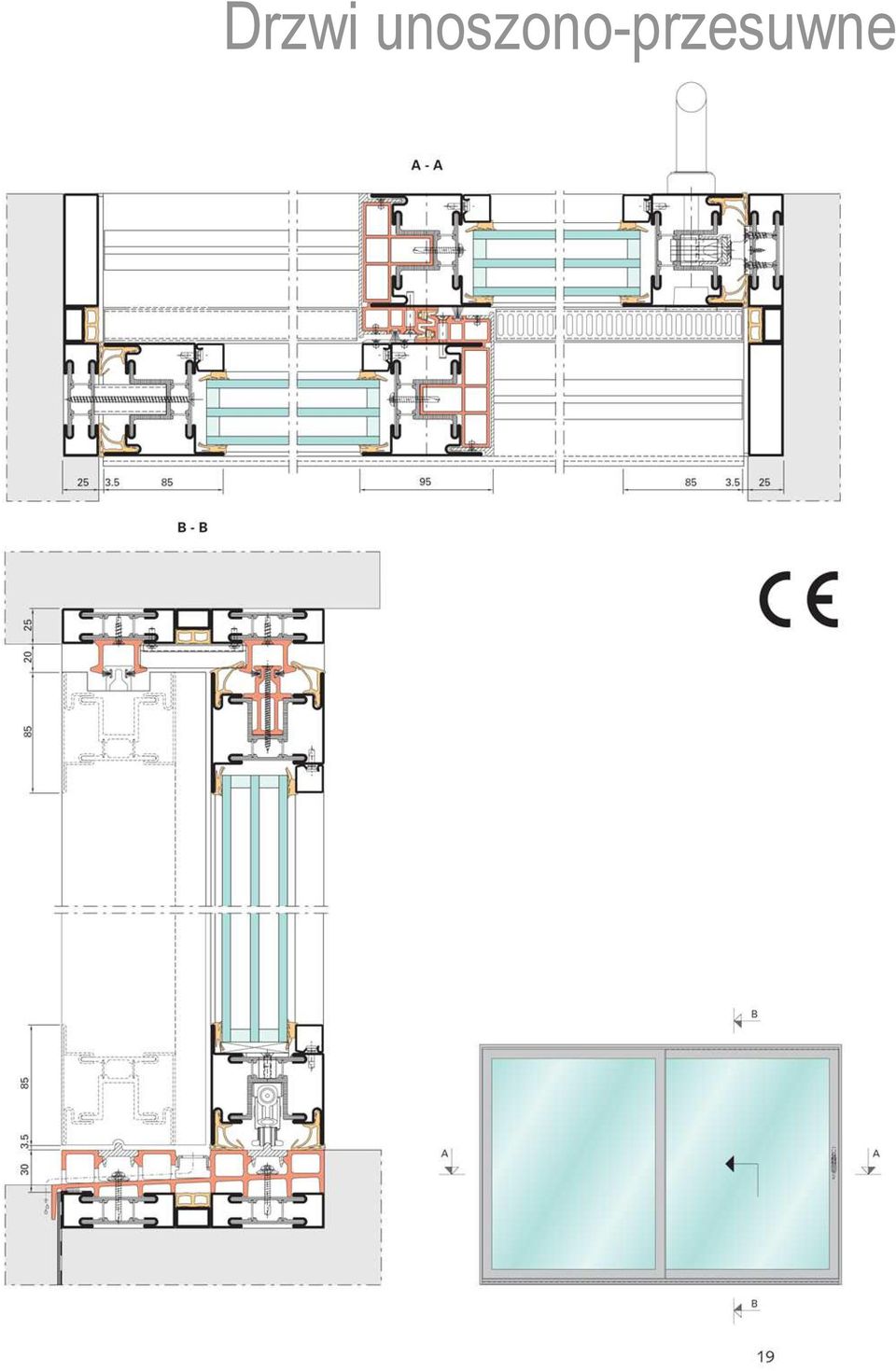

19 Drzwi unoszono-przesuwne

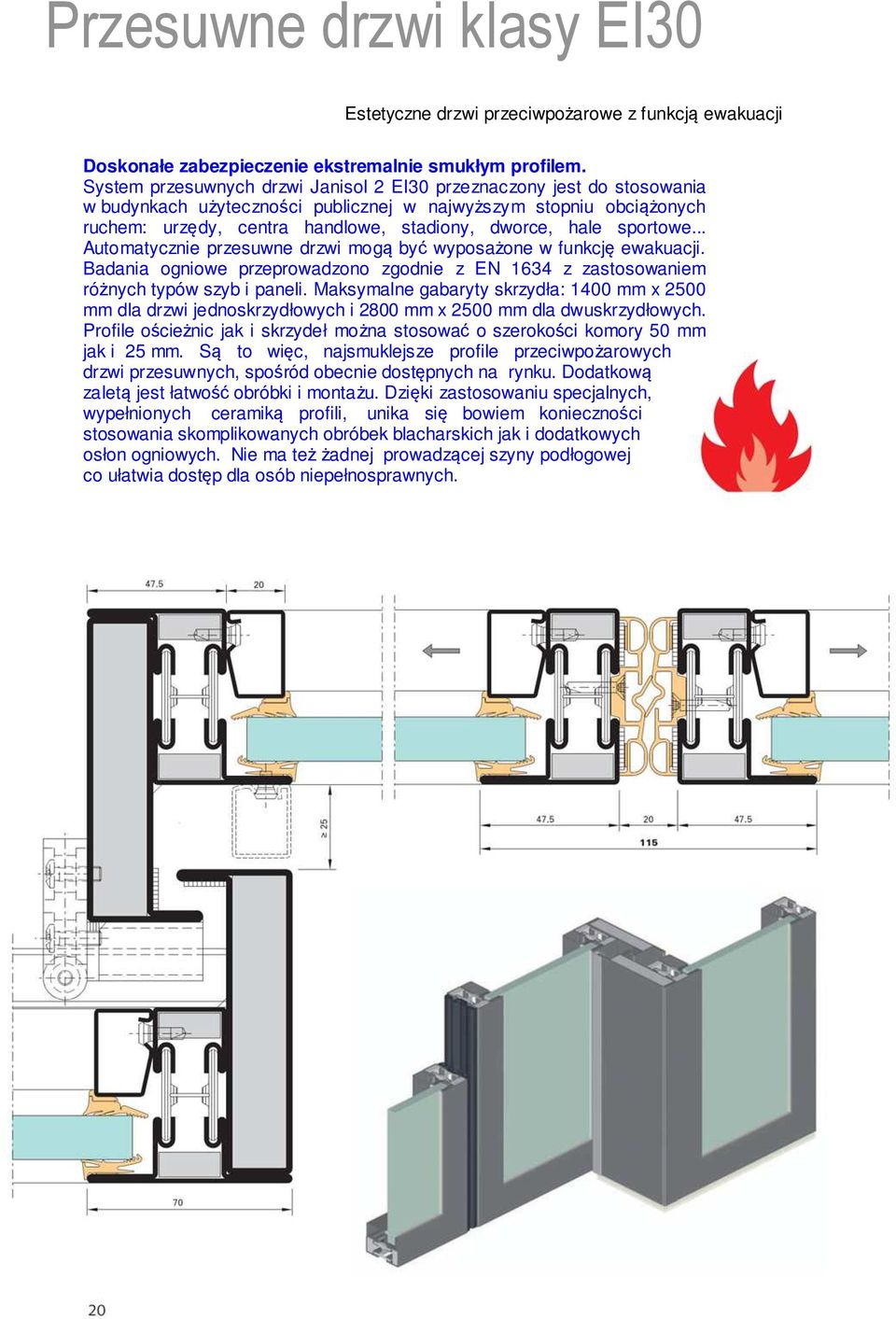

20 Przesuwne drzwi klasy EI30 Estetyczne drzwi przeciwpożarowe z funkcją ewakuacji Doskonałe zabezpieczenie ekstremalnie smukłym profilem. System przesuwnych drzwi Janisol 2 EI30 przeznaczony jest do stosowania w budynkach użyteczności publicznej w najwyższym stopniu obciążonych ruchem: urzędy, centra handlowe, stadiony, dworce, hale sportowe... Automatycznie przesuwne drzwi mogą być wyposażone w funkcję ewakuacji. Badania ogniowe przeprowadzono zgodnie z EN 1634 z zastosowaniem różnych typów szyb i paneli. Maksymalne gabaryty skrzydła: 1400 mm x 2500 mm dla drzwi jednoskrzydłowych i 2800 mm x 2500 mm dla dwuskrzydłowych. Profile ościeżnic jak i skrzydeł można stosować o szerokości komory 50 mm jak i 25 mm. Są to więc, najsmuklejsze profile przeciwpożarowych drzwi przesuwnych, spośród obecnie dostępnych na rynku. Dodatkową zaletą jest łatwość obróbki i montażu. Dzięki zastosowaniu specjalnych, wypełnionych ceramiką profili, unika się bowiem konieczności stosowania skomplikowanych obróbek blacharskich jak i dodatkowych osłon ogniowych. Nie ma też żadnej prowadzącej szyny podłogowej co ułatwia dostęp dla osób niepełnosprawnych.

21 Przesuwne drzwi klasy EI30 Przesuwne drzwi p.poż. EI30 Przesuwne drzwi p.poż. EI30 z funkcją ewakuacyjną BREAK-OUT Przesuwne drzwi p.poż. EI30 z funkcją ewakuacyjną BREAK-IN

22 Przesuwne drzwi klasy EI30 Przykłady zastosowania drzwi przesuwnych

23 Przesuwne drzwi klasy EI30 Przykłady zastosowania drzwi z funkcją ewakuacyjną BREAK-OUT BREAK-IN

24

25 Okna i drzwi kuloodporne Doskonała formuła bezpieczeństwa Estetyka i funkcjonalność. Filigranowe systemy profili stalowych lub ze stali szlachetnej, zarówno Janisol jak i Economy pozwalają na wykonanie eleganckich kuloodpornych witryn, okien i drzwi. Wszystkie warianty zostały przebadane zgodnie z EN 1522 / EN 1523 w klasie NS i doskonale nadają się do wbudowania kuloodpornych bezodpryskowych szyb. Dla klasy FB4 stosowane są wzmocnienia stalowymi płaskownikami ukrytymi w profilach tak, że zewnętrznie nie różnią się od standardowych okien i drzwi. Dla klasy FB5 i FB6 stosowane są nakładki ze specjalnej stali, umożliwiającej spełnienie tych wysokich wymagań. Jansen Economy 60 FB4 Janisol okna FB5 / FB6 Janisol drzwi FB5 / FB6

26

27 Drzwi składane harmonijkowo Elastyczne kształtowanie przestrzeni Składane drzwi z profili stalowych. System przegród osiągalny jest w dwóch wersjach: izolowany termicznie Janisol lub nieizolowany Economy. Dotychczasowe warianty otwierania rozszerzono o schematy: 2+0, 2+2, 4+0, 6+0 itd Przy parzystej liczbie skrzydeł jak np. w drzwiach 2+2 na styku obu zestawów (lewego i prawego) stosowana jest ukryta uszczelka EPDM wyposażona w regulowane prowadnice. Jest to znaczne ułatwienie dla montażystów ale przede wszystkim perfekcyjne uszczelnienie.

28

29 JANIsoft Przyjazna użytkownikowi platforma projektowa Szybkie i łatwe projektowanie rozwiązań indywidualnych. JANIsoft umożliwia planowanie, kalkulacje, konstruowanie i przygotowanie technologiczne w systemach JANSEN : okien, drzwi, witryn, fasad i przeszkleń dachowych zarówno w 2D jak i 3D. Platforma projektowa JANIsoft umożliwia tworzenie ofert dla projektantów i generalnych realizatorów, jak i zestawianie kompleksowej dokumentacji projektowej oraz zdawczo-odbiorczej. Wprowadzana w 2013r. wersja JANIsoft`a została całkowicie przebudowana i dostosowana do interfejsu nowych wersji systemu operacyjnego Windows 7. JANIsoft będzie teraz dostępny w trzech wersjach: BASIC, ADVANCED i ENTERPISE. Ta ostatnia poza funkcjami kalkulacyjnymi umożliwia generowanie przekrojów i ich eksport do AutoCADa, analizowanie pracochłonności oraz generowanie gotowych modułów dla systemów CAD/CAM w tym również sterowanie CNC. Zalety platformy JANIsoft: Projektowanie i wizualizacja okien, drzwi i fasad w układach 2D i 3D. Bezpośrednie generowanie gotowych rysunków z przekrojami do AutoCADa. Generowanie danych dla systemów CAD/CAM w tym sterowanie piłami numerycznymi i CNC Baza danych technicznych, technologicznych oraz handlowych dla wszystkich systemów JANSEN. Automatyczne generowanie obliczeń statycznych, energetycznych i kalkulacji cenowych. Obliczenia statyki zgodnie z nowymi normami obciążenia śniegiem i wiatrem. Optymalizacja zużycia materiałów.

30 Poszerzenie asortymentu Praktyczność w detalach Profil ościeżnicy do drzwi płycinowych Zaprojektowano smukłe profile do drewnianych i stalowych drzwi płycinowych specjalny profil ościeżnicowy produkowany ze stali czarnej lub cynkowanej galwanicznie. Ten uniwersalny profil o głębokości 50 mm może być zestawiany ze skrzydłami na wiele sposobów. Dodatkowo istnieje możliwość kombinacji z serią profili systemów nieizolowanych JANSEN. Zawiasy przykręcane 3D Pokazane obok zawiasy łączą estetykę zawiasów spawanych z łatwością obróbki i serwisowania zawiasów przykręcanych. Dzięki specjalnej konstrukcji i sposobu zamocowania można je stosować również do ciężkich drzwi np. przeciwpożarowych. Zawiasy te można stosować we wszystkich systemach Janisol i Economy. Produkowane są też zawiasy ze stali szlachetnej, które mogą być mocowane zarówno do profili INOX jak i do standardowych profili ze stali czarnej. Gotowe szablony umożliwiają łatwy montaż zawiasów nawet na drzwiach zamontowanych w obiekcie! Wbudowany system smarowania ułatwia ich serwisowanie. Zawiasy zostały zbadane zgodnie z EN1935 i uzyskały wysoką 4 klasę odporności użytkowej oraz najwyższą 14 klasę otwarć do 200`000 cykli.

31 Ukryte zawiasy drzwiowe. Nowe, niewidoczne z zewnątrz, zawiasy aluminiowe dedykowane są do drzwi, dla których stawiane są najwyższe wymagania estetyczne. Mogą być stosowane zarówno w systemach Economy 60 jak i izolowanych termicznie drzwiach Janisol. Zawiasy 3D są regulowane w trzech kierunkach co znacznie ułatwia montaż i serwisowanie drzwi. Zawiasy są całkowicie ukryte wewnątrz profili, jednak umożliwiają otwieranie skrzydeł na pełne 180 o. Zawiasy zostały przebadane zgodnie z normą EN Recykling profili stalowych i ochrona zasobów naturalnych dla polepszenia bilansu ekologicznego. Ekologia to obecnie nie tyle moda co obowiązek. Dla generalnych wykonawców, architektów i projektantów jest to standard działania. Ilość zapytań o certyfikaty ekologiczne w ostatnich latach drastycznie wzrasta. Ponadto w lipcu 2013r. wchodzi w życie europejskie rozporządzenie dotyczące stosowania wyrobów budowlanych, które traktuje recykling materiałów jako zasadniczy element projektu. System deklaracji ekologicznych EPD (Environmental Product Declaration) określa cykl życia produktu. Będzie to wymagało od użytkowników okazania istotnych parametrów produktu np.: współczynniki emisji. Zarówno stal czarna jak i szlachetna są traktowane jako materiały chroniące zasoby ekologiczne, które znacznie polepszają bilans dla danego obiektu. Udostępniamy komplet, wystawionych przez ift Rosenheim deklaracji EPD dla systemów okien, drzwi i fasad.

32 TARGI KIELCE, BSP-architekt / PL Viss TVS, Janisol, Brama Seria 60 ul. Postępu 2 (od Bokserskiej) WARSZAWA POLAND tel. : tel. : JANSEN@KoenigStahl.pl
