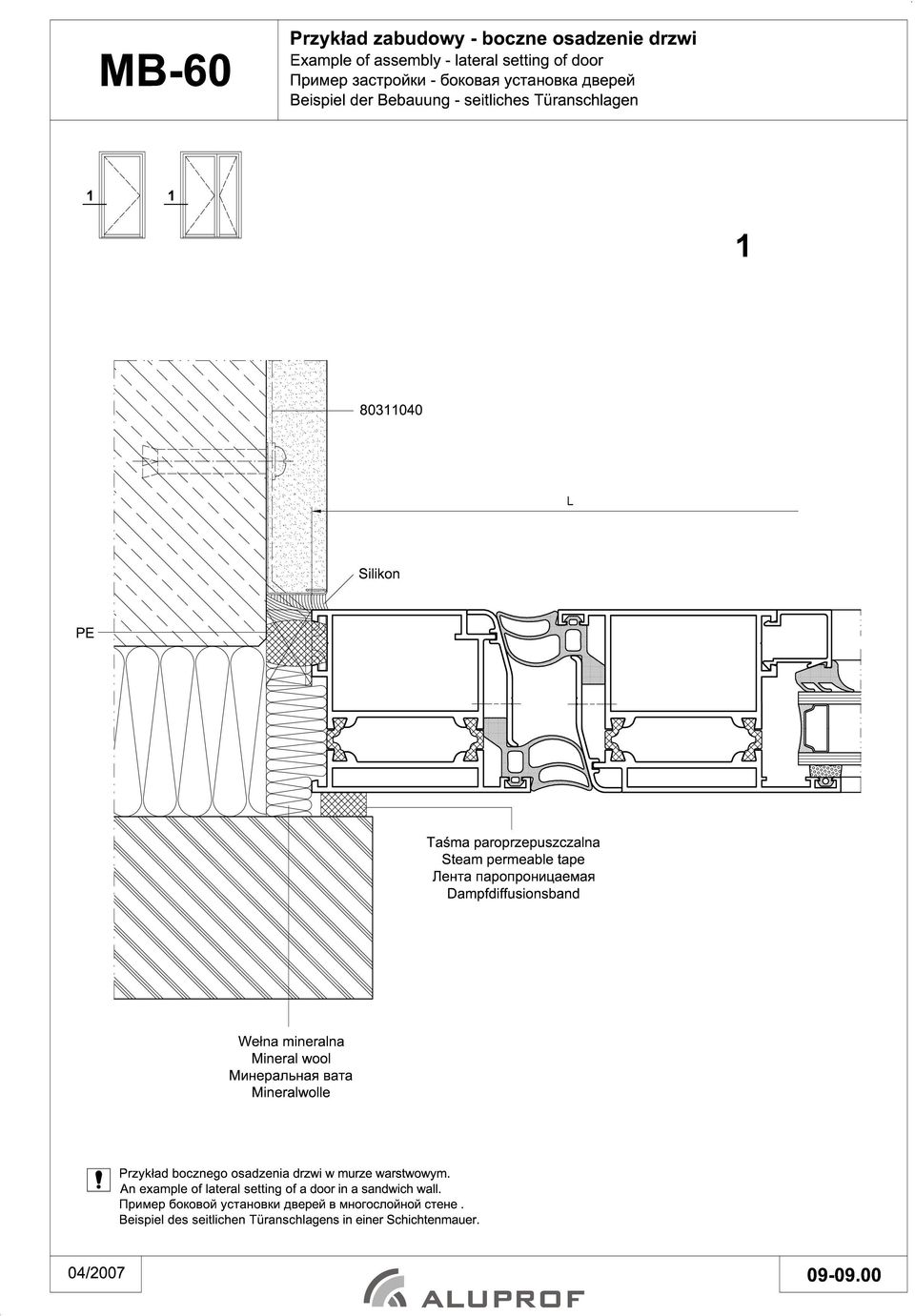

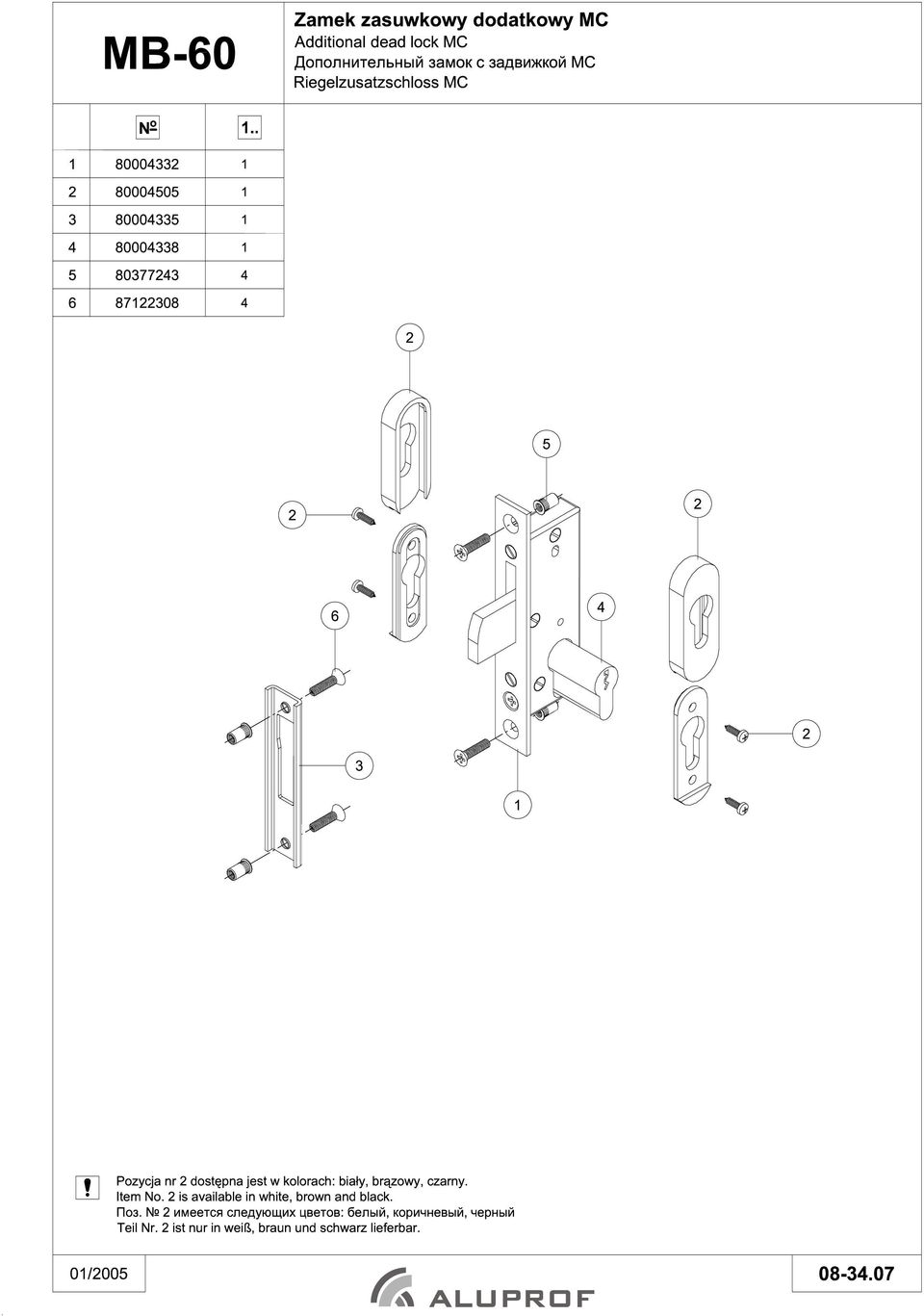

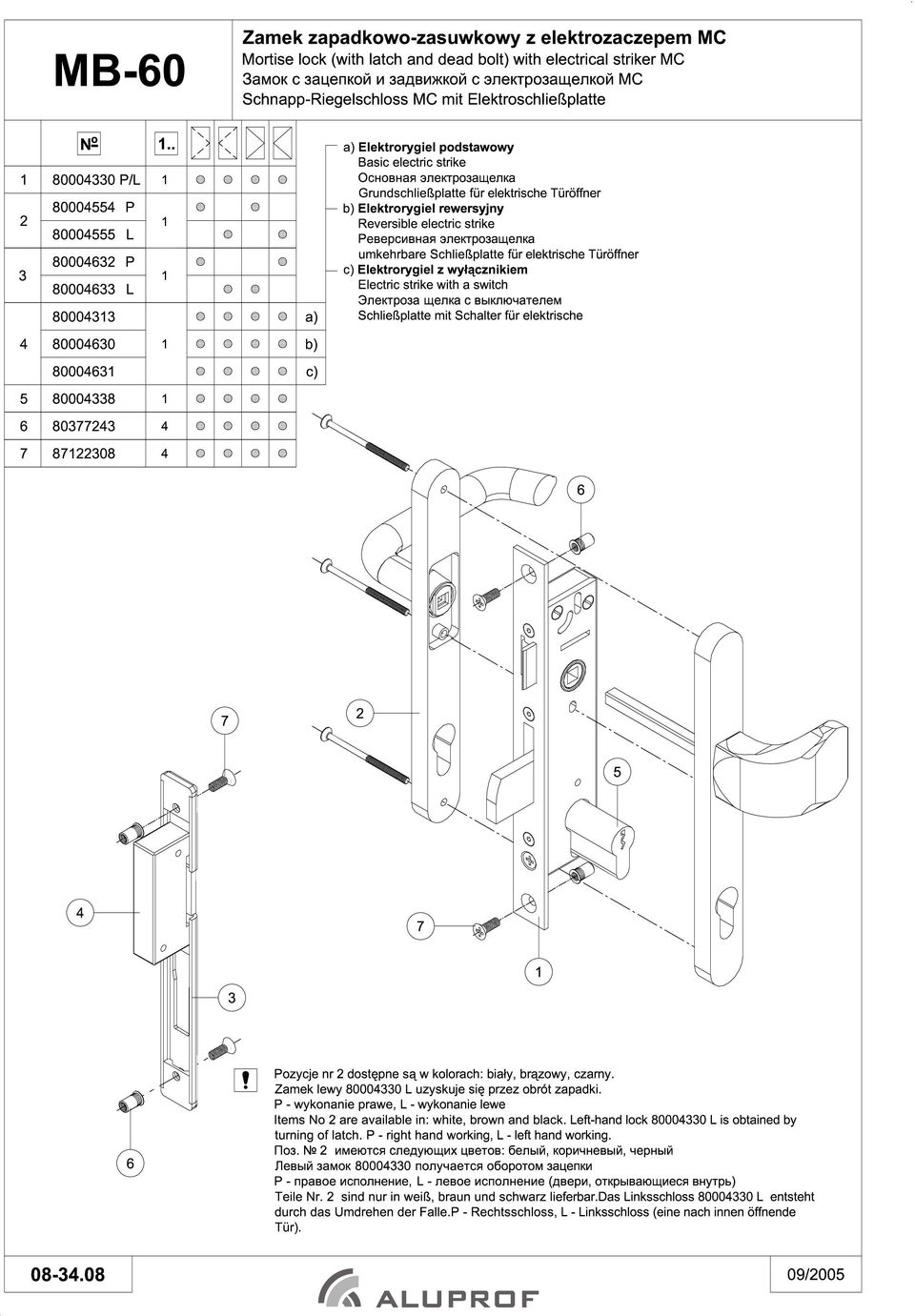

7 MB-60 Montaż Montaż Spis treści: Opis montażu Boczne osadzenie okna i drzwi (w murze warstwowym) Boczne osadzenie okna i drzwi (w murze warstwowym za węgarkiem) Boczne osadzenie okna i drzwi (w murze monolitycznym) Górne osadzenie okna i drzwi Dolne osadzenie okna i parapetu(w murze warstwowym) Dolne osadzenie okna i parapetu(w murze monolitycznym) /

8

9 MB-60 Montaż OPIS MONTAŻU Nowoczesne okna aluminiowe zachowują swoje bardzo dobre właściwości eksploatacyjne pod warunkiem że, zostanie prawidłowo wykonany montaż elementu w murze. Na prawidłowe wbudowanie okna w mur wpływ ma poprawne wykonanie następujących czynności: sprawdzenie i przygotowanie otworu w murze, ustawienie okna w otworze, zamocowanie ościeżnicy w murze, wykonanie izolacji ościeżnicy, wyregulowanie mechanizmów otwierających skrzydeł oraz wykończenie powierzchni wokół okna. przygotowanie otworu w murze Każde wbudowywane okno powinno być wstawiane w gotowy otwór w murze. Niedopuszczalne jest obudowywanie ościeżnicy okna murem w trakcie jego stawiania. W wyniku takiego wbudowywania okno jest ciasno osadzone, bez żadnych luzów, bez właściwej izolacji, co powoduje że naprężenia z konstrukcji muru przenoszone są przez okno i takie okno nie ma prawa prawidłowo funkcjonować. Zasadą przy wbudowywaniu okien powinno być zatem, że w trakcie wznoszenia ścian zostawia się otwory o wymiarach nieco większych od zewnętrznych wymiarów ościeżnicy okna. Otwór w murze powinien być szerszy o 3-4 cm od szerokości ościeżnicy(po 1-2 cm z każdej strony) oraz wyższy o 6-8 cm (1-2 cm od góry i 5-6 cm od dołu). Kąty otworu powinny mieć 90 stopni, a przekątne nie powinny się różnić o więcej niż 1 cm, co można sprawdzić choćby za pomocą taśmy lub sznurka. Jeżeli otwór jest większy od zalecanego, wówczas zużywa się bezzasadnie więcej materiału izolacyjnego, a jeżeli kąty nie są proste, może to spowodować przekoszenie ościeżnicy. Wszystkie powierzchnie wewnętrzne otworu powinny być gładkie, bez ubytków. Dolna powierzchnia otworu powinna być jednolita, równa, zbudowana z warstwy przewiązanego materiału, na którym stabilnie można oprzeć okno. ustawienie ościeżnicy w murze W celu ułatwienia manipulowania oknem w trakcie osadzania należy zdjąć skrzydła i posługiwać się samą ościeżnicą. Ustawiamy ja na progu podokiennym, który stanowi rura stalowa i element tworzywowy Próg podokienny wcześniej zabezpieczamy antykorozyjnie i mocujemy do muru równolegle do krawędzi zewnętrznej, na wysokości izolacji wewnętrznej. Dla głębokości osadzenia okna i jego progu w otworze muru istotne jest, aby izoterma punktu rosy(10 C) dla muru przechodziła przez to okno. Tylko wówczas unikniemy zjawiska skraplania się pary wodnej na wewnętrznej stronie okna. W murze warstwowym izolowanym wełną mineralną lub styropianem izoterma ta ograniczona jest warstwa materiału izolacyjnego, dlatego tez na jego głębokości powinno montować się okno. Po ustawieniu ościeżnicy na progu należy poziomicą ustawić pion i poziom boków ościeżnicy i we właściwym położeniu wstępnie zaklinować. Należy pamiętać, aby odległość z obydwu stron była jednakowa. mocowanie okna w murze ALUPROF S.A. stanowczo zaleca mocowanie okien za pomocą kotew stalowych produkowanych przez zakład. Kotwy te mocuje się do ościeżnicy jeszcze przed ustawieniem jej w otworze, w odległości nie mniejszej niż 40 cm. Po wstępnym osadzeniu ościeżnicy i jej zaklinowaniu mocujemy kotwy do muru wykorzystując w tym celu kołki rozporowe. Po zamocowaniu kotew wyjmujemy kliny trzymające ościeżnicę i ponownie sprawdzamy pion i poziom oraz przekątne ościeżnicy. regulacja okuć obwiedniowych Nowoczesne okna wyposażone są w okucia obwiedniowe ryglujące skrzydła w kilku miejscach na całym ich obwodzie i umożliwiające sterowanie jedną klamką funkcji otwierania i uchylania okna. Okucie obwiedniowe jest mechanizmem bardzo precyzyjnym, posiadającym jednak tolerancję kilku milimetrów na ich regulację w kilku kierunkach. W pakiecie handlowym znajduje się instrukcja regulacji okuć, na postawie której każdy użytkownik może wykonać ją samodzielnie. Regulacji dokonujemy po zamontowaniu skrzydeł do ościeżnicy. wykonanie izolacji okna Nowoczesne okno aluminiowe charakteryzuje się wysoką izolacyjnością cieplną i całkowitą szczelnością na przenikanie wody i wiatru. Chcąc te parametry zachować dla całego otworu, należy także uszczelnić szczelinę pomiędzy ościeżnicą a murem, aby była ona odporna na przenikanie zimna i wody. W tym celu najczęściej wykorzystuje się pianki montażowe lub wałki polietylenowe, silikony oraz folie wiatroszczelne i paroizolacyjne. Warstwa izolacji wokół ościeżnicy powinna być jednolita, bez przerw i o jednakowej grubości. Po zewnętrznej stronie wykonujemy izolację przeciwwodną, szczególnie starannie wzdłuż dolnej ramy, naroży i styku z obróbką blacharską. 06/

10

11

12

13

14

15

16

17

18

19

20

21 MB-60 Oprzyrządowanie Oprzyrządowanie Spis treści: Noże do zagniatania kształtownika K518051X Noże do zagniatania kształtownika K518052X Zagniatanie narożnika ościeżnicy (niski profil) Zagniatanie narożnika skrzydła (niski profil) Noże do zagniatania kształtownika K518080X Noże do zagniatania kształtownika K518081X Zagniatanie kształtownika K518301X Zagniatanie kształtownika K518302X Noże do zagniatania kształtownika K518055X Noże do zagniatania kształtownika K518056X Noże do zagniatania kształtownika K518083X Noże do zagniatania kształtownika K518084X Noże do zagniatania kształtowników skrzydła ryglowego Schemat prawidłowego ustawienia noża zagniatarki Zagniatanie narożnika ościeżnicy Zagniatanie narożnika ościeżnicy Przyrząd wiertarski P9K i P9K Szablon do wiercenia S6K Przyrząd wiertarski P9K Przyrządy do regulacji P9K i P9K Przyrząd wiertarski P9K i P9K Szablon do wiercenia S6K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd P9K Przyrząd P9K Szablon S6K , S6K Szablon wiertarskie do okuć Wiertła specjalne Wykrojnik wielofunkcyjny T1K Wykrojnik wielofunkcyjny T1K Wykrojnik wielofunkcyjny T1K Wykrojnik do praski Elumatec T1K Przyrządy Dr. Hahn Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K Przyrząd wiertarski P9K /

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

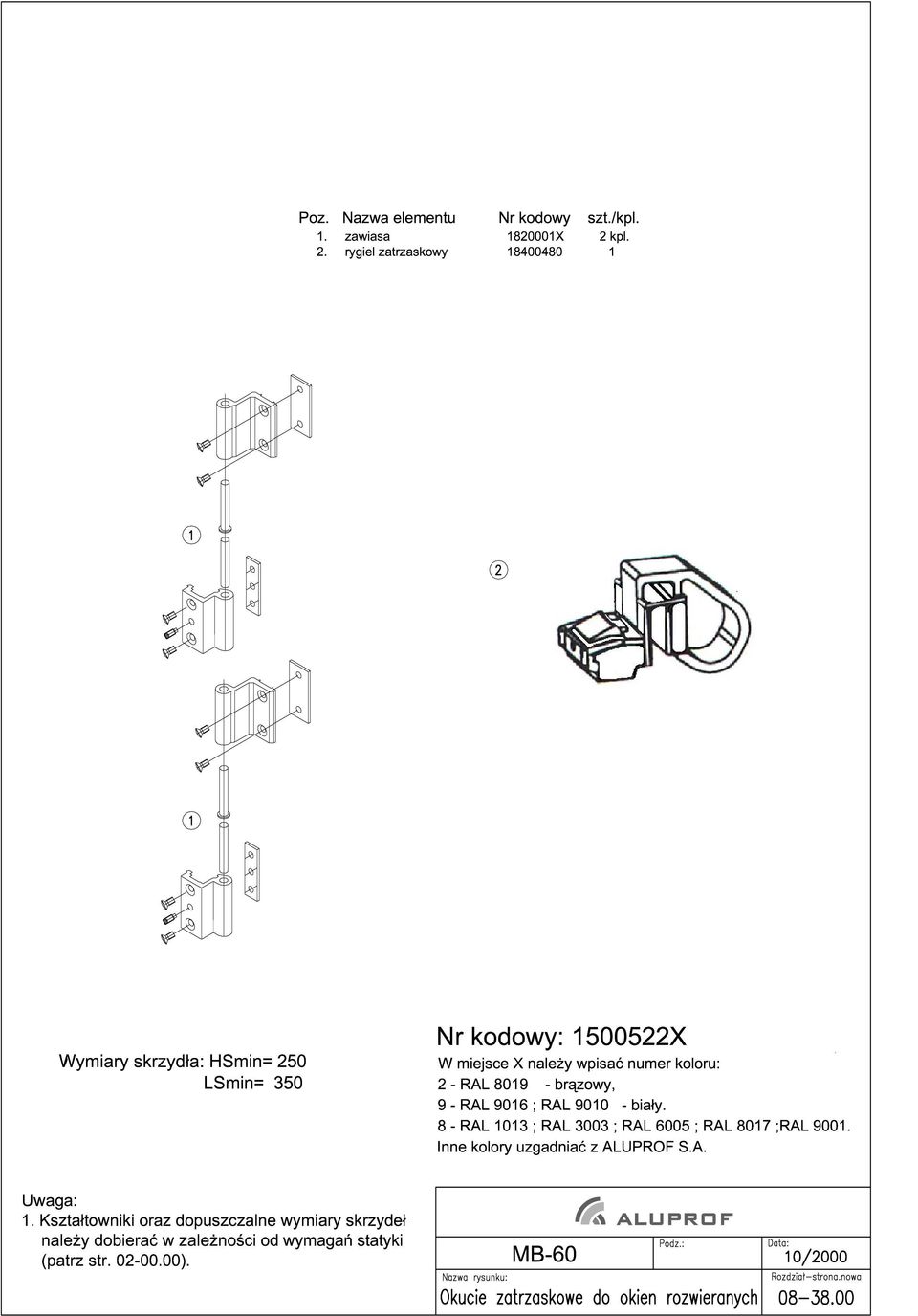

79 MB-60 Okno obrotowe Okno obrotowe Spis treści: Opis techniczny Kształtowniki i akcesoria Przekrój poziomy przez okno obrotowe Przekrój poziomy przez okno obrotowe Przekrój pionowy przez okno obrotowe Przekrój pionowy przez okno obrotowe Przekrój pionowy przez okno obrotowe w zabudowie witrynowej Przekrój przez połączenie okna obrotowego z fasadą MB-SR Połączenie narożników Obróbka otworów montażowych Obróbka otworów drenażowo-wentylacyjnych Obróbka pod klamkę Obróbka pod zawias X Obróbka pod zabierak popychacza Okucie do okna obrotowego Okucie dodatkowe do okna obrotowego Okucie dodatkowe do okna obrotowego Okna obrotowe z poziomą osią obrotu Okna obrotowe z pionową osią obrotu Okna obrotowe w fasadzie lub w witrynie z poziomą osią obrotu /

80 MB-60 Opis techniczny 1. OPIS TECHNICZNY Prezentowane okno obrotowe jest częścią systemu okienno-drzwiowego z przegrodą termiczną MB-60 firmy ALUPROF. Okno obrotowe jest nowoczesną konstrukcją, służącą do wykonywania wymagających izolacji termicznej i akustycznej okien o pionowej lub poziomej osi obrotu. Okna tego typu przeznaczone są do wbudowania w otwory w murze jak i do zamocowania w fasadzie słupowo-ryglowej. Zakresy wymiarowe dla skrzydeł okien: 1. Okno z poziomą osią obrotu: Wysokości: mm. Szerokość: mm. Ciężar: max. 180 kg. 2. Okno z pionową osią obrotu: Wysokości: mm. Szerokość: mm. Ciężar: max. 120 kg. Zawiasy obrotowe gwarantują obrót skrzydła o kąt od 0º do 180º. Zawiasy mogą być opcjonalnie wyposażone w blokadę otwarcia skrzydła do kąta o wartości 10º, 15º lub 22º. Po przestawieniu pokrętła blokady skrzydła można obrócić o kąt 180º w celu np. wygodnego i bezpiecznego wymycia zewnętrznej powierzchni okna. Szyby lub inne wypełnienia montowane są za pomocą listew i uszczelek przyszybowych. Konstrukcja okna pozwala na stosowanie zestawów szybowych grubości od 5 mm do 41 mm. Szczelność na przenikanie wody i powietrza zapewniona jest dzięki stosowaniu specjalnych uszczelek z kauczuku syntetycznego EPDM. Bardzo duży wpływ na szczelność okien ma zachowanie dokładności przy obróbce i montażu konstrukcji. Każde okno obrotowe przeznaczone do zamontowania w zabudowie zewnętrznej, musi posiadać efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą. Otwory wentylacyjno drenażowe od strony zewnętrznej zakryte są osłonkami z tworzywa sztucznego. Przestrzeganie zaleceń przedstawionych w niniejszym katalogu gwarantuje, iż wykonany wyrób spełniać będzie oczekiwania użytkowników w czasie wieloletniej eksploatacji. W przypadku zaistnienia jakichkolwiek pytań lub wątpliwości, specjaliści firmy Metalplast-Bielsko S.A. służą wszelką pomocą i radą. 2. SUROWCE, MATERIAŁY ORAZ INFORMACJE DODATKOWE (Patrz rozdział 01 katalogu produkcyjnego MB-60) 3. ZNAKI GRAFICZNE STOSOWANE W KATALOGU N o Numer N Norma Uwagi Obróbka Powierzchnia całkowita [dm 2 /mb] Elementy współpracujące Powierzchnia dekoracyjna [dm 2 /mb] Kąt cięcia [º] Wymiar [mm] 1.. Ilość sztuk Materiał 01/

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100 Программа MB-Cad это лучшая разработка программистов по расчёту конструкций любого уровня сложности. Русскоязычная сетевая программа за доли секунды рассчитывает множество параметров и функций, создаёт цветные эскизы конструкций в различных форматах данных, совместима с трёхмерным полем AUTOCAD. Создание фасадов, окон, дверей, перегородок, трёхмерных куполов, стеклянных крыш, входных комплексов, тамбуров из тёплой или холодной серии займёт у Вас всего несколько минут. По многообразию возможностей расчётов и выводу данных она не имеет аналогов. Более 700 функций заключены в одном ядре программы, которая создавалось несколько лет, займёт у вашего компьютера всего Мбайт памяти, и будет работать под, практически, любую операционную систему. Раскрой материала, ведение склада обрезков, учёт трудозатрат, выдача коммерческих предложений, составление договоров, расчёт теплофизических данных и момента инерции, весовые характеристики, комплектация метизами, предложение вариантов фурнитуры, фактическая себестоимость изделия, добавление новых элементов, работа в любом денежном формате, и др. Подготовка документации на производство, раскрой стекла, визуализация готового объекта, архивация данных, расчёт цен с учётом НДС, обновления через Интернет, и многое другое вот неполный перечень возможностей программы MBCad 2.84, заменяющий по производительности до 12 человек в офисе. Вы можете пройти быструю регистрацию на сайте и бесплатно скачать дистрибутив программы MB-Cad.(запуск программы невозможен без специального ключа), который можно получить в "Aluprof" (812) Приём заявок по телефону: Электронный адрес:
