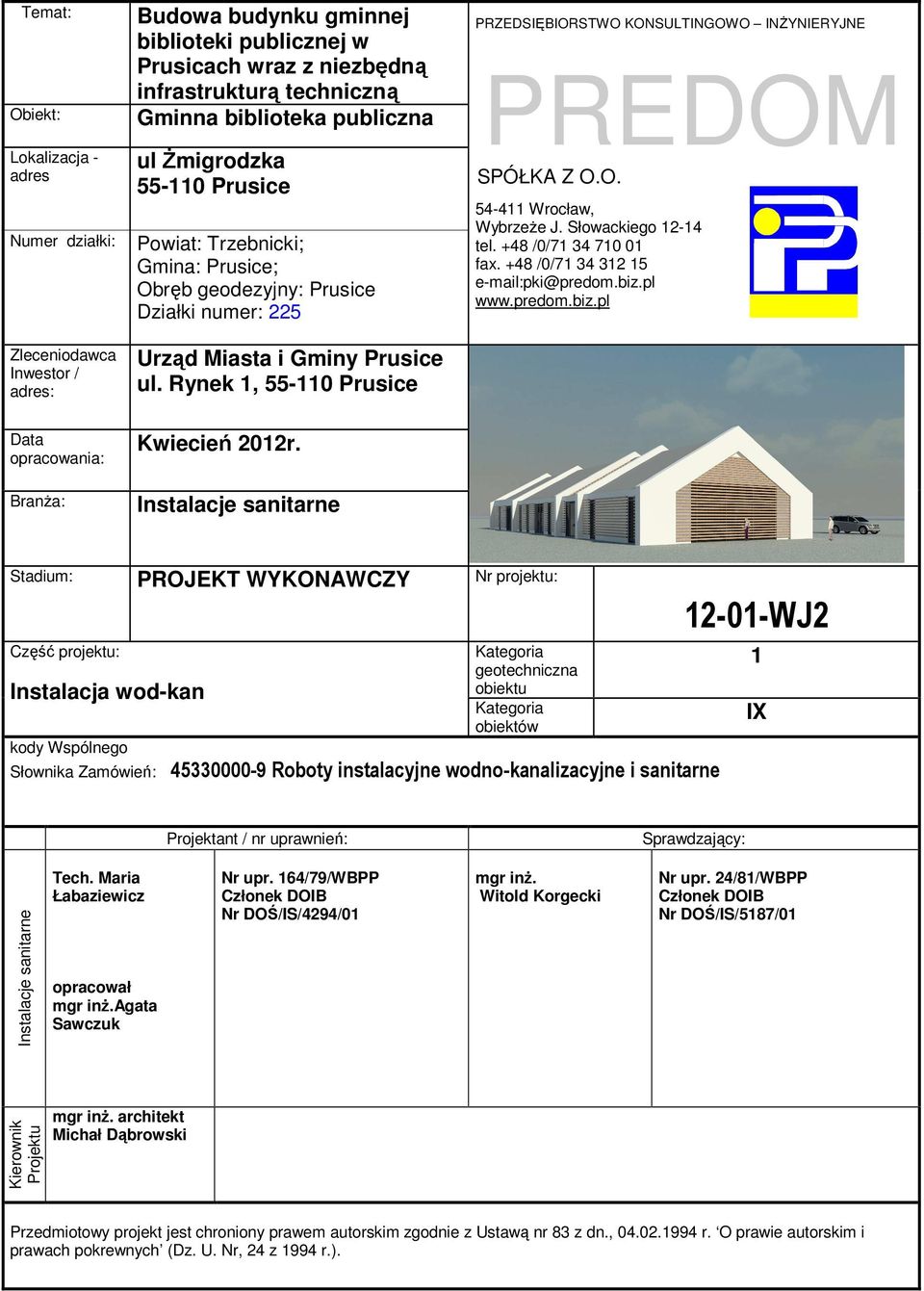

1 : Obiekt: Lokalizacja - adres Numer działki: Zleceniodawca Inwestor / adres: Budowa budynku gminnej biblioteki publicznej w Prusicach wraz z niezbędną infrastrukturą techniczną Gminna biblioteka publiczna ul Żmigrodzka Prusice Powiat: Trzebnicki; Gmina: Prusice; Obręb geodezyjny: Prusice Działki numer: 225 Urząd Miasta i Gminy Prusice ul. Rynek 1, Prusice PRZEDSIĘBIORSTWO KONSULTINGOWO INŻYNIERYJNE PREDOM SPÓŁKA Z O.O Wrocław, Wybrzeże J. Słowackiego tel. +48 /0/ fax. +48 /0/ pki@predom.biz.pl Data opracowania: Branża: Kwiecień 2012r. Instalacje sanitarne Stadium: PROJEKT WYKONAWCZY Nr projektu: Część projektu: Instalacja wod-kan Kategoria geotechniczna obiektu Kategoria obiektów kody Wspólnego Słownika Zamówień: Roboty instalacyjne wodno-kanalizacyjne i sanitarne 1 IX Projektant / nr uprawnień: Sprawdzający: Instalacje sanitarne Tech. Maria Łabaziewicz opracował mgr inż.agata Sawczuk Nr upr. 164/79/WBPP Członek DOIB Nr DOŚ/IS/4294/01 mgr inż. Witold Korgecki Nr upr. 24/81/WBPP Członek DOIB Nr DOŚ/IS/5187/01 Kierownik Projektu mgr inż. architekt Michał Dąbrowski Przedmiotowy projekt jest chroniony prawem autorskim zgodnie z Ustawą nr 83 z dn., r. O prawie autorskim i prawach pokrewnych (Dz. U. Nr, 24 z 1994 r.).

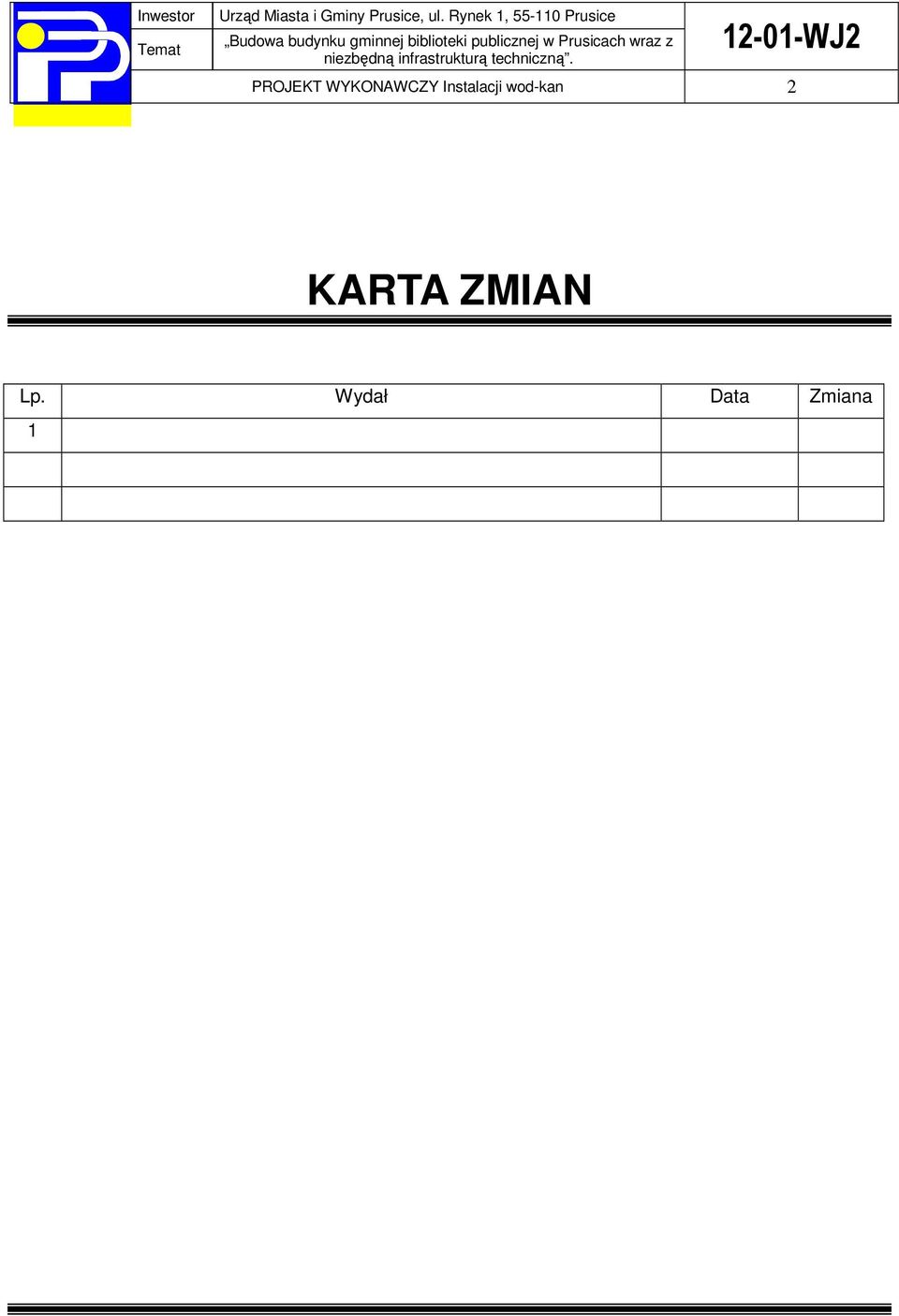

2 PROJEKT WYKONAWCZY Instalacji wod-kan 2 KARTA ZMIAN Lp. Wydał Data Zmiana 1

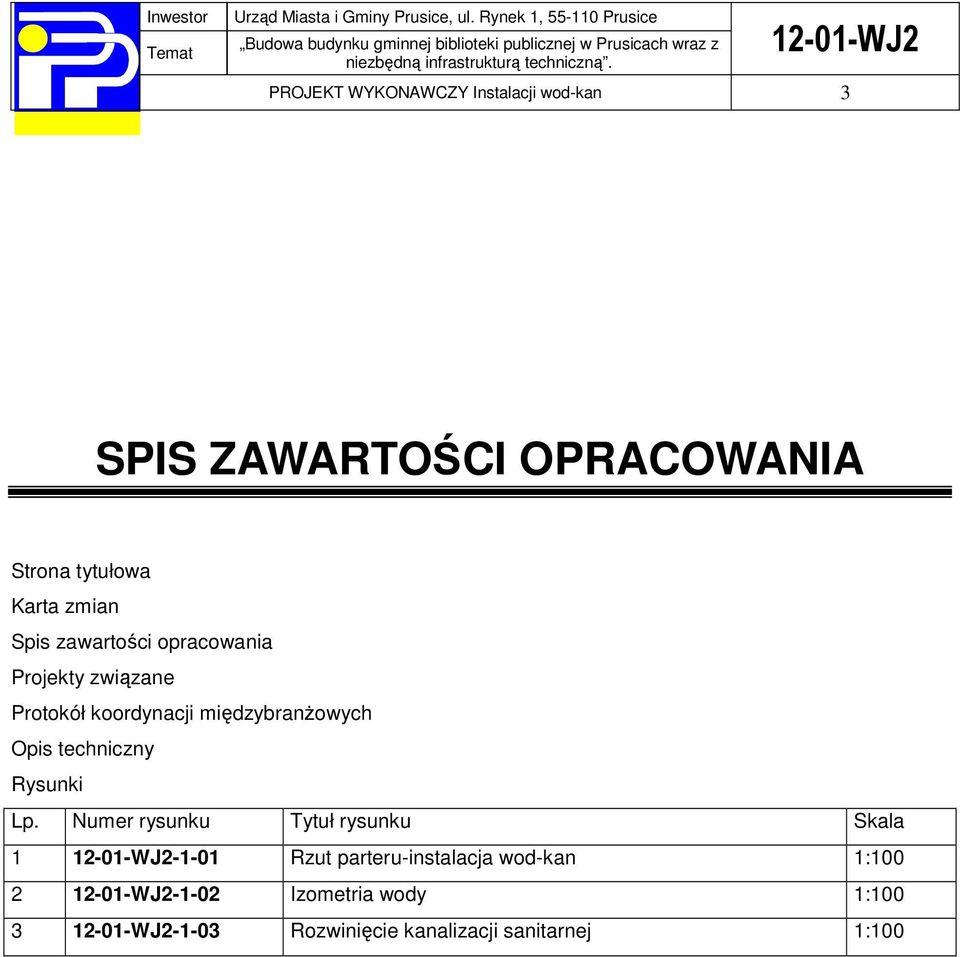

3 PROJEKT WYKONAWCZY Instalacji wod-kan 3 SPIS ZAWARTOŚCI OPRACOWANIA Strona tytułowa Karta zmian Spis zawartości opracowania Projekty związane Protokół koordynacji międzybranżowych Opis techniczny Rysunki Lp. Numer rysunku Tytuł rysunku Skala Rzut parteru-instalacja wod-kan 1: Izometria wody 1: Rozwinięcie kanalizacji sanitarnej 1:100

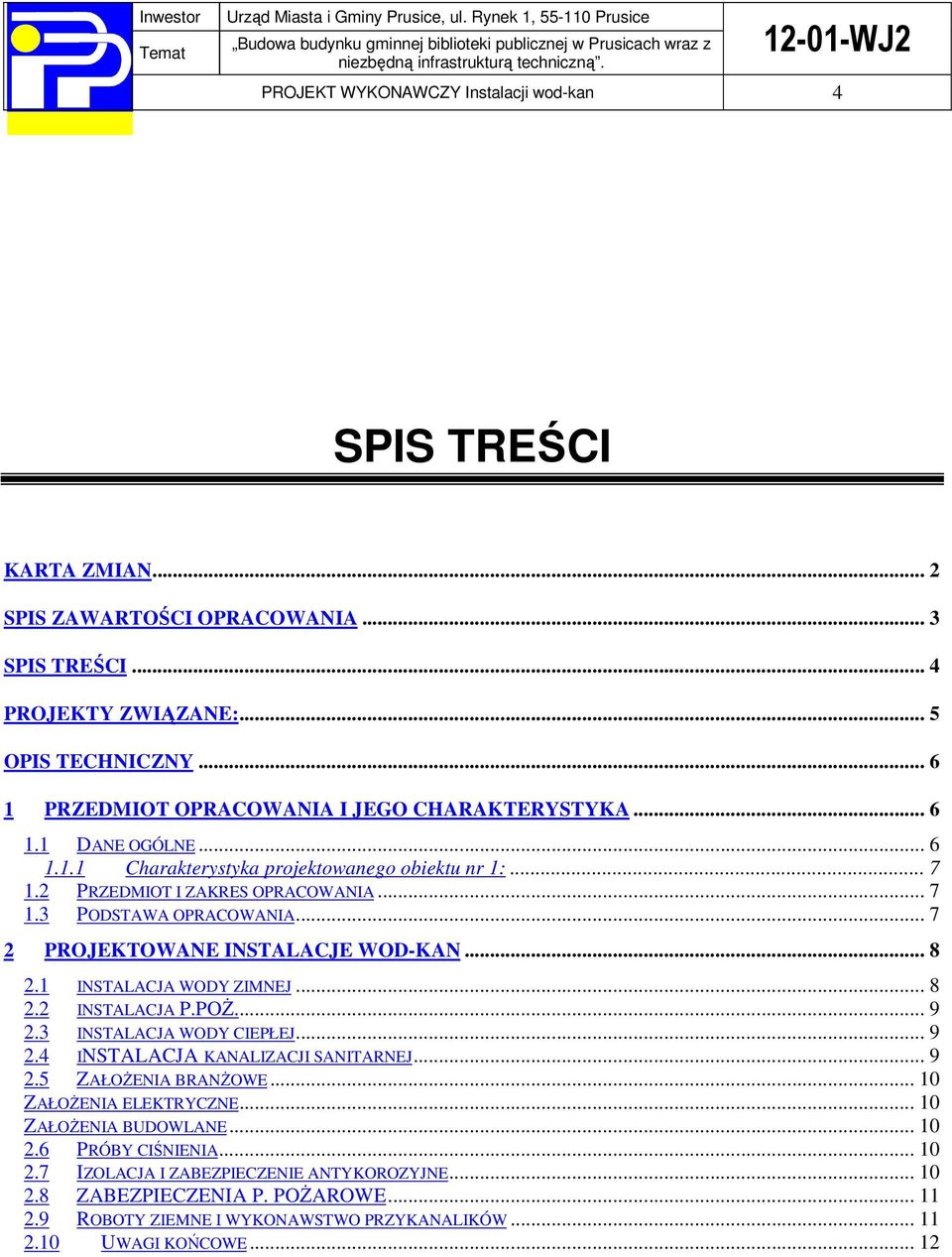

4 PROJEKT WYKONAWCZY Instalacji wod-kan 4 SPIS TREŚCI KARTA ZMIAN... 2 SPIS ZAWARTOŚCI OPRACOWANIA... 3 SPIS TREŚCI... 4 PROJEKTY ZWIĄZANE:... 5 OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA I JEGO CHARAKTERYSTYKA DANE OGÓLNE Charakterystyka projektowanego obiektu nr 1: PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA PROJEKTOWANE INSTALACJE WOD-KAN INSTALACJA WODY ZIMNEJ INSTALACJA P.POŻ INSTALACJA WODY CIEPŁEJ INSTALACJA KANALIZACJI SANITARNEJ ZAŁOŻENIA BRANŻOWE ZAŁOŻENIA ELEKTRYCZNE ZAŁOŻENIA BUDOWLANE PRÓBY CIŚNIENIA IZOLACJA I ZABEZPIECZENIE ANTYKOROZYJNE ZABEZPIECZENIA P. POŻAROWE ROBOTY ZIEMNE I WYKONAWSTWO PRZYKANALIKÓW UWAGI KOŃCOWE... 12

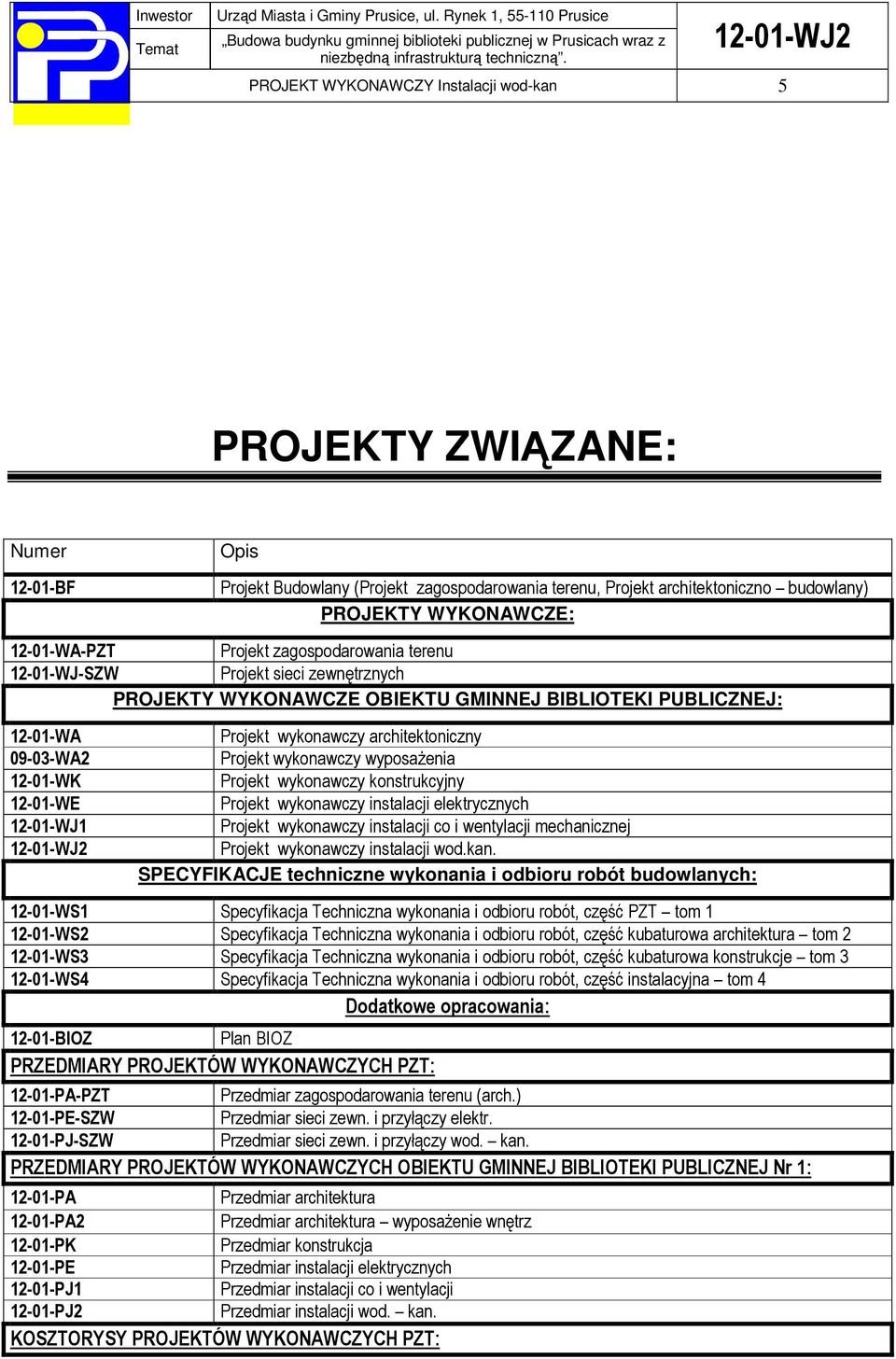

5 PROJEKT WYKONAWCZY Instalacji wod-kan 5 PROJEKTY ZWIĄZANE: Numer BF Opis Projekt Budowlany (Projekt zagospodarowania terenu, Projekt architektoniczno budowlany) PROJEKTY WYKONAWCZE: WA-PZT Projekt zagospodarowania terenu WJ-SZW Projekt sieci zewnętrznych PROJEKTY WYKONAWCZE OBIEKTU GMINNEJ BIBLIOTEKI PUBLICZNEJ: WA WA WK WE WJ1 Projekt wykonawczy architektoniczny Projekt wykonawczy wyposażenia Projekt wykonawczy konstrukcyjny Projekt wykonawczy instalacji elektrycznych Projekt wykonawczy instalacji co i wentylacji mechanicznej Projekt wykonawczy instalacji wod.kan. SPECYFIKACJE techniczne wykonania i odbioru robót budowlanych: WS1 Specyfikacja Techniczna wykonania i odbioru robót, część PZT tom WS2 Specyfikacja Techniczna wykonania i odbioru robót, część kubaturowa architektura tom WS3 Specyfikacja Techniczna wykonania i odbioru robót, część kubaturowa konstrukcje tom WS4 Specyfikacja Techniczna wykonania i odbioru robót, część instalacyjna tom 4 Dodatkowe opracowania: BIOZ Plan BIOZ PRZEDMIARY PROJEKTÓW WYKONAWCZYCH PZT: PA-PZT Przedmiar zagospodarowania terenu (arch.) PE-SZW Przedmiar sieci zewn. i przyłączy elektr PJ-SZW Przedmiar sieci zewn. i przyłączy wod. kan. PRZEDMIARY PROJEKTÓW WYKONAWCZYCH OBIEKTU GMINNEJ BIBLIOTEKI PUBLICZNEJ Nr 1: PA Przedmiar architektura PA2 Przedmiar architektura wyposażenie wnętrz PK Przedmiar konstrukcja PE Przedmiar instalacji elektrycznych PJ1 Przedmiar instalacji co i wentylacji PJ2 Przedmiar instalacji wod. kan. KOSZTORYSY PROJEKTÓW WYKONAWCZYCH PZT:

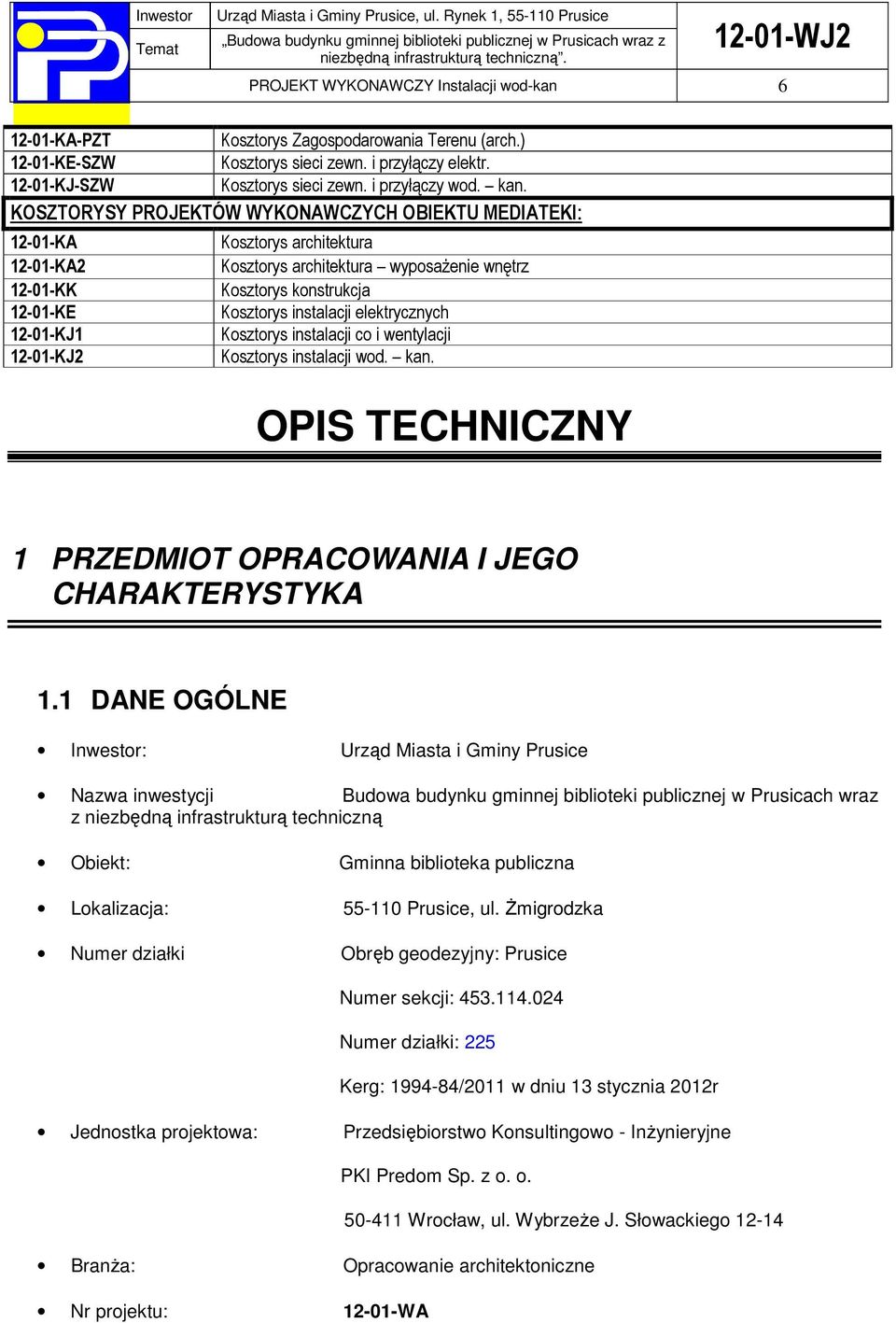

6 PROJEKT WYKONAWCZY Instalacji wod-kan KA-PZT Kosztorys Zagospodarowania Terenu (arch.) KE-SZW Kosztorys sieci zewn. i przyłączy elektr KJ-SZW Kosztorys sieci zewn. i przyłączy wod. kan. KOSZTORYSY PROJEKTÓW WYKONAWCZYCH OBIEKTU MEDIATEKI: KA Kosztorys architektura KA2 Kosztorys architektura wyposażenie wnętrz KK Kosztorys konstrukcja KE Kosztorys instalacji elektrycznych KJ1 Kosztorys instalacji co i wentylacji KJ2 Kosztorys instalacji wod. kan. OPIS TECHNICZNY 1 PRZEDMIOT OPRACOWANIA I JEGO CHARAKTERYSTYKA 1.1 DANE OGÓLNE Inwestor: Urząd Miasta i Gminy Prusice Nazwa inwestycji Budowa budynku gminnej biblioteki publicznej w Prusicach wraz z niezbędną infrastrukturą techniczną Obiekt: Gminna biblioteka publiczna Lokalizacja: Prusice, ul. Żmigrodzka Numer działki Obręb geodezyjny: Prusice Numer sekcji: Numer działki: 225 Kerg: /2011 w dniu 13 stycznia 2012r Jednostka projektowa: Przedsiębiorstwo Konsultingowo - Inżynieryjne PKI Predom Sp. z o. o Wrocław, ul. Wybrzeże J. Słowackiego Branża: Opracowanie architektoniczne Nr projektu: WA

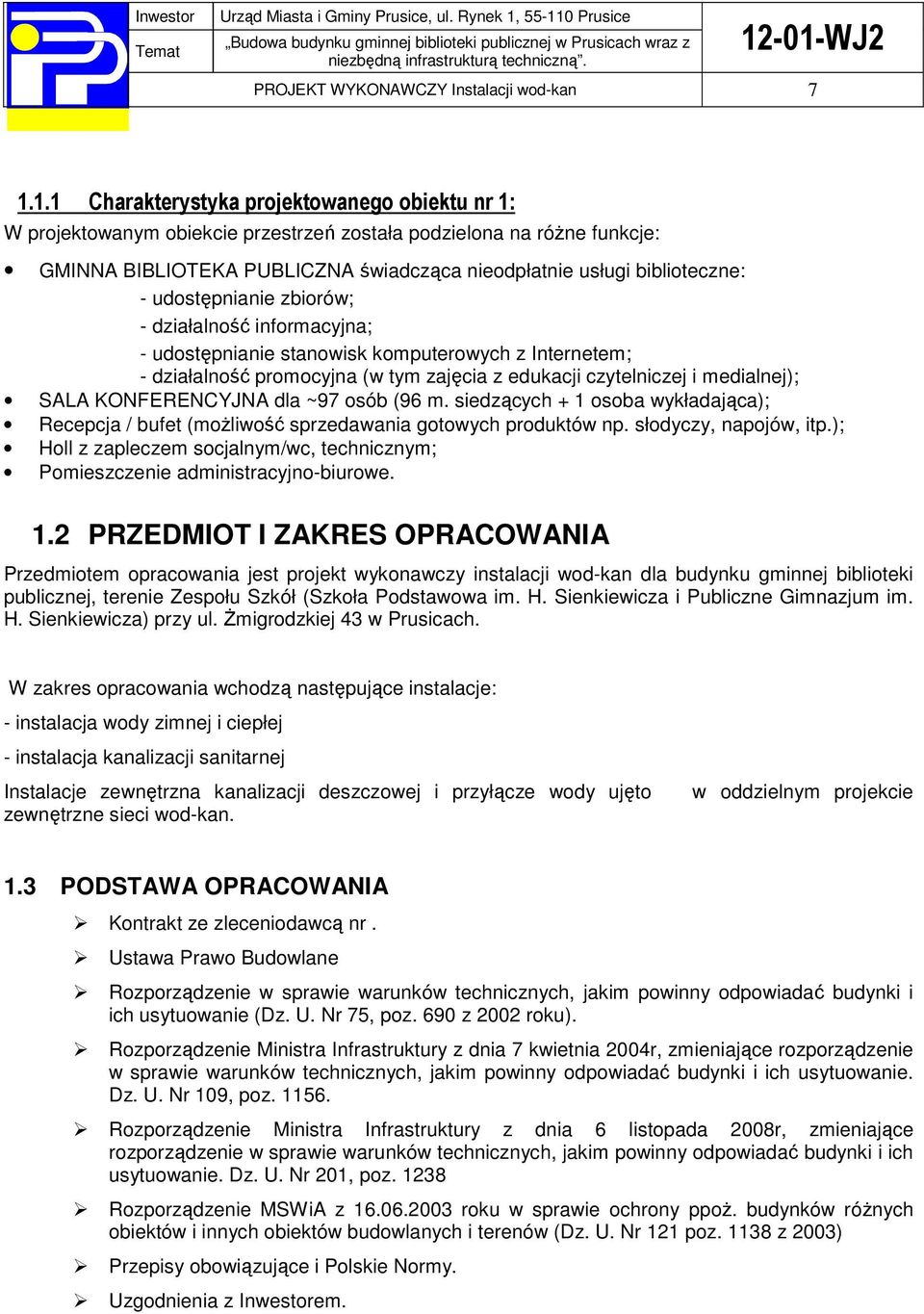

7 PROJEKT WYKONAWCZY Instalacji wod-kan Charakterystyka projektowanego obiektu nr 1: W projektowanym obiekcie przestrzeń została podzielona na różne funkcje: GMINNA BIBLIOTEKA PUBLICZNA świadcząca nieodpłatnie usługi biblioteczne: - udostępnianie zbiorów; - działalność informacyjna; - udostępnianie stanowisk komputerowych z Internetem; - działalność promocyjna (w tym zajęcia z edukacji czytelniczej i medialnej); SALA KONFERENCYJNA dla ~97 osób (96 m. siedzących + 1 osoba wykładająca); Recepcja / bufet (możliwość sprzedawania gotowych produktów np. słodyczy, napojów, itp.); Holl z zapleczem socjalnym/wc, technicznym; Pomieszczenie administracyjno-biurowe. 1.2 PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy instalacji wod-kan dla budynku gminnej biblioteki publicznej, terenie Zespołu Szkół (Szkoła Podstawowa im. H. Sienkiewicza i Publiczne Gimnazjum im. H. Sienkiewicza) przy ul. Żmigrodzkiej 43 w Prusicach. W zakres opracowania wchodzą następujące instalacje: - instalacja wody zimnej i ciepłej - instalacja kanalizacji sanitarnej Instalacje zewnętrzna kanalizacji deszczowej i przyłącze wody ujęto zewnętrzne sieci wod-kan. w oddzielnym projekcie 1.3 PODSTAWA OPRACOWANIA Kontrakt ze zleceniodawcą nr. Ustawa Prawo Budowlane Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002 roku). Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004r, zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Nr 109, poz Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r, zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Nr 201, poz Rozporządzenie MSWiA z roku w sprawie ochrony ppoż. budynków różnych obiektów i innych obiektów budowlanych i terenów (Dz. U. Nr 121 poz z 2003) Przepisy obowiązujące i Polskie Normy. Uzgodnienia z Inwestorem.

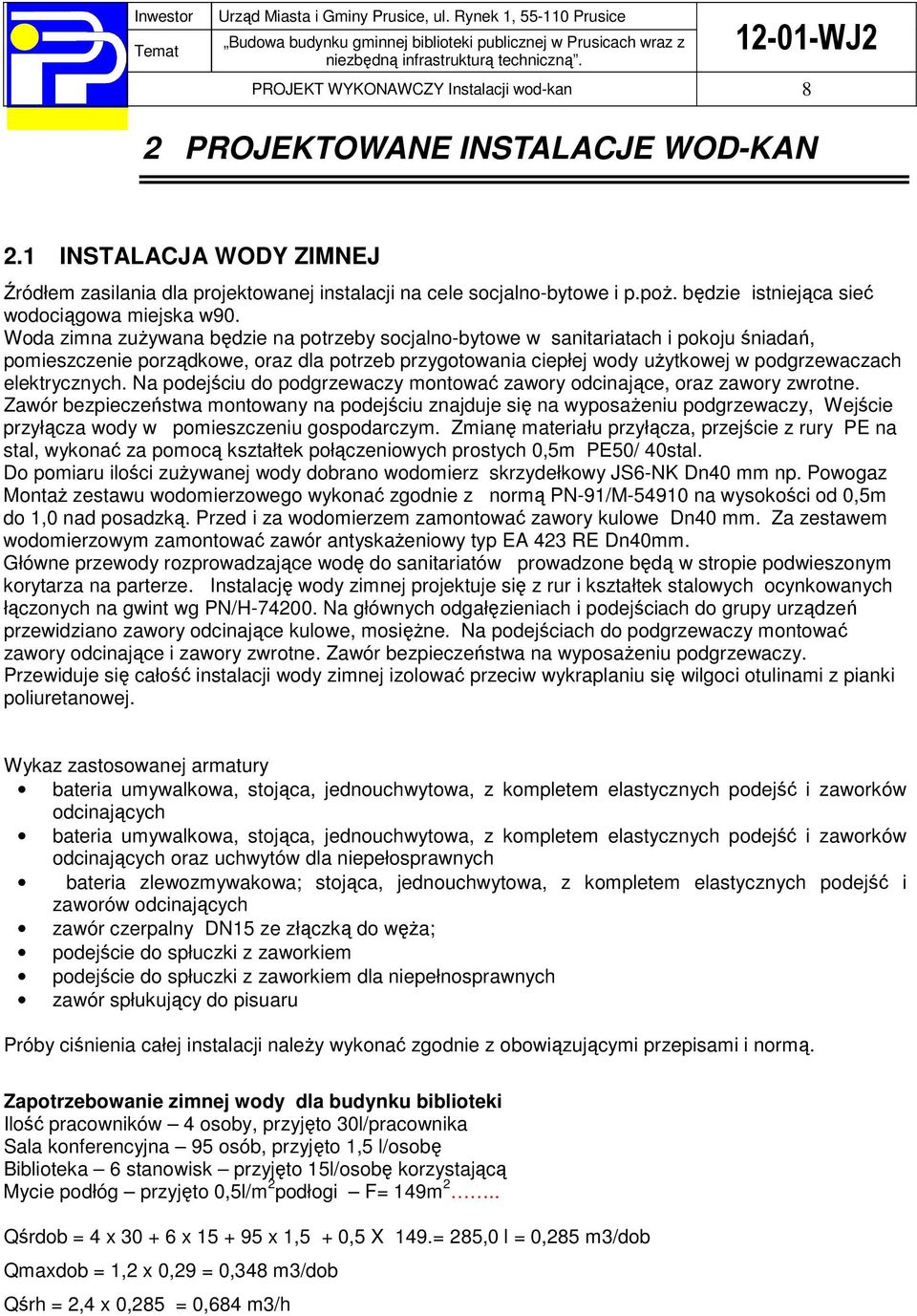

8 PROJEKT WYKONAWCZY Instalacji wod-kan 8 2 PROJEKTOWANE INSTALACJE WOD-KAN 2.1 INSTALACJA WODY ZIMNEJ Źródłem zasilania dla projektowanej instalacji na cele socjalno-bytowe i p.poż. będzie istniejąca sieć wodociągowa miejska w90. Woda zimna zużywana będzie na potrzeby socjalno-bytowe w sanitariatach i pokoju śniadań, pomieszczenie porządkowe, oraz dla potrzeb przygotowania ciepłej wody użytkowej w podgrzewaczach elektrycznych. Na podejściu do podgrzewaczy montować zawory odcinające, oraz zawory zwrotne. Zawór bezpieczeństwa montowany na podejściu znajduje się na wyposażeniu podgrzewaczy, Wejście przyłącza wody w pomieszczeniu gospodarczym. Zmianę materiału przyłącza, przejście z rury PE na stal, wykonać za pomocą kształtek połączeniowych prostych 0,5m PE50/ 40stal. Do pomiaru ilości zużywanej wody dobrano wodomierz skrzydełkowy JS6-NK Dn40 mm np. Powogaz Montaż zestawu wodomierzowego wykonać zgodnie z normą PN-91/M na wysokości od 0,5m do 1,0 nad posadzką. Przed i za wodomierzem zamontować zawory kulowe Dn40 mm. Za zestawem wodomierzowym zamontować zawór antyskażeniowy typ EA 423 RE Dn40mm. Główne przewody rozprowadzające wodę do sanitariatów prowadzone będą w stropie podwieszonym korytarza na parterze. Instalację wody zimnej projektuje się z rur i kształtek stalowych ocynkowanych łączonych na gwint wg PN/H Na głównych odgałęzieniach i podejściach do grupy urządzeń przewidziano zawory odcinające kulowe, mosiężne. Na podejściach do podgrzewaczy montować zawory odcinające i zawory zwrotne. Zawór bezpieczeństwa na wyposażeniu podgrzewaczy. Przewiduje się całość instalacji wody zimnej izolować przeciw wykraplaniu się wilgoci otulinami z pianki poliuretanowej. Wykaz zastosowanej armatury bateria umywalkowa, stojąca, jednouchwytowa, z kompletem elastycznych podejść i zaworków odcinających bateria umywalkowa, stojąca, jednouchwytowa, z kompletem elastycznych podejść i zaworków odcinających oraz uchwytów dla niepełosprawnych bateria zlewozmywakowa; stojąca, jednouchwytowa, z kompletem elastycznych podejść i zaworów odcinających zawór czerpalny DN15 ze złączką do węża; podejście do spłuczki z zaworkiem podejście do spłuczki z zaworkiem dla niepełnosprawnych zawór spłukujący do pisuaru Próby ciśnienia całej instalacji należy wykonać zgodnie z obowiązującymi przepisami i normą. Zapotrzebowanie zimnej wody dla budynku biblioteki Ilość pracowników 4 osoby, przyjęto 30l/pracownika Sala konferencyjna 95 osób, przyjęto 1,5 l/osobę Biblioteka 6 stanowisk przyjęto 15l/osobę korzystającą Mycie podłóg przyjęto 0,5l/m 2 podłogi F= 149m 2.. Qśrdob = 4 x x x 1,5 + 0,5 X 149.= 285,0 l = 0,285 m3/dob Qmaxdob = 1,2 x 0,29 = 0,348 m3/dob Qśrh = 2,4 x 0,285 = 0,684 m3/h

9 PROJEKT WYKONAWCZY Instalacji wod-kan INSTALACJA P.POŻ. Instalacja wody zimnej p.poż. jest wspólną instalacją z wodą zimną na cele socjalno-bytowe. Z instalacji wody zimnej zasilany będzie hydrant wewnętrzny p.poż Dla ochrony przeciwpożarowej budynku biblioteki zastosowano hydrant p.poż. Dn25 z wężem półsztywnym na bębnie, l=30m, usytuowane na korytarzu przy głównym wejściu do budynku. Hydrant w szafce wiszącej wnękowej posiadający aktualne świadectwa dopuszczenia do użytkowania w ochronie przeciwpożarowej. Instalację p.poż. wykonana będzie z rur i kształtek stalowych ocynkowanych łączonych na gwint wg PN/H Przejścia rur palnych przez przegrody oddzielenia pożarowego należy wykonać w klasie odporności tej przegrody. Wydajność hydrantu Dn25mm o wydajności 1,0l/s. Po wykonaniu instalację poddać próbie na szczelność i ciśnienie. Zapotrzebowanie wody na cele p.poż. wynosi qp.poż.- 1,0l/s Zapotrzebowanie wody do zewnętrznego gaszenia pożaru wynosi 10l/s i zapewnione będzie z istniejącego hydrantu naziemnego Dn80mm usytuowanego przy budynku szkoły w odległości nie większej niż 75m od budynku. 2.3 INSTALACJA WODY CIEPŁEJ Ze względu na niewielkie zapotrzebowanie wody ciepłej przewidziano przygotowanie ciepłej wody użytkowej dla umywalek w sanitariatach, oraz do pokoi śniadań w elektrycznych ciśnieniowych podgrzewaczach wody. W umywalni i pom. socjalnym przewidziano dla grupy umywalek podgrzewacz pojemnościowy, ciśnieniowy SH15SLi o poj. V=15l N=2,0kW, U=230V szt.3 usytuowany nad umywalką, w sanitariacie dla niepełnosprawnych podgrzewacz pojemnościowy ciśnieniowy SHU10SLi o poj. V=10kW N=2kw; U=230V szt1 montowany pod umywalką. Zastosowano podgrzewacze firmy Stieber-Eltron Na odejściach wody ciepłej z podgrzewaczy montować zawory odcinające kulowe mosiężne. Instalacja ciepłej wody wykonana będzie z rur i kształtek stalowych podwójnie ocynkowanych wg PN/H Do odcięcia instalacji głównych odgałęzień przewidziano zawory odcinające kulowe, mosiężne. System powinien posiadać certyfikat zgodności z PN lub deklarację zgodności z aprobatą techniczną wraz z oceną higieniczno-sanitarną na stosowanie w budownictwie i do wody pitnej.. Przewody prowadzić ze spadkiem w kierunku odbiorników. Rury prowadzić w bruździe ściennej lub ściankach montażowych INSTALACJA KANALIZACJI SANITARNEJ Ścieki sanitarne z sanitariatów i umywalni, z pokju śniadań, pomieszczenia gospodarczego, odprowadzane będą przyłączem kanalizacyjnym do istniejącej sieci sanitarnej miejskiej. Włączenie przyłącza do sieci poprzez istniejącą studzienkę kanalizacyjną. Przewody kanalizacyjne oraz piony nad poziomem posadzki przewiduje się wykonać z rur i kształtek PVC dla kanalizacji wewnętrznej, oraz pod posadzką parteru z rur i kształtek PVC klasy S Lite SDR34, SN8 dla kanalizacji zewnętrznej. Piony kanalizacyjne zaopatrzyć w rewizje, wyprowadzić ponad dach i zakończyć rurami wywiewnymi Rw110/160PP.. W pomieszczeniach sanitariatu dla niepełnosprawnych i gospodarczym, zastosowano wpusty ściekowe z syfonem Φ50 z PVC z rusztem ze stali nierdzewnej. Przejścia rur palnych przez przegrody oddzielenia pożarowego należy wykonać w klasie odporności tej przegrody. Projektuje się wyposażenie obiektu w następujące przybory sanitarne: - miski ustępowe stojące kompakt STYLE odpływ uniwersalny L29000 Koło

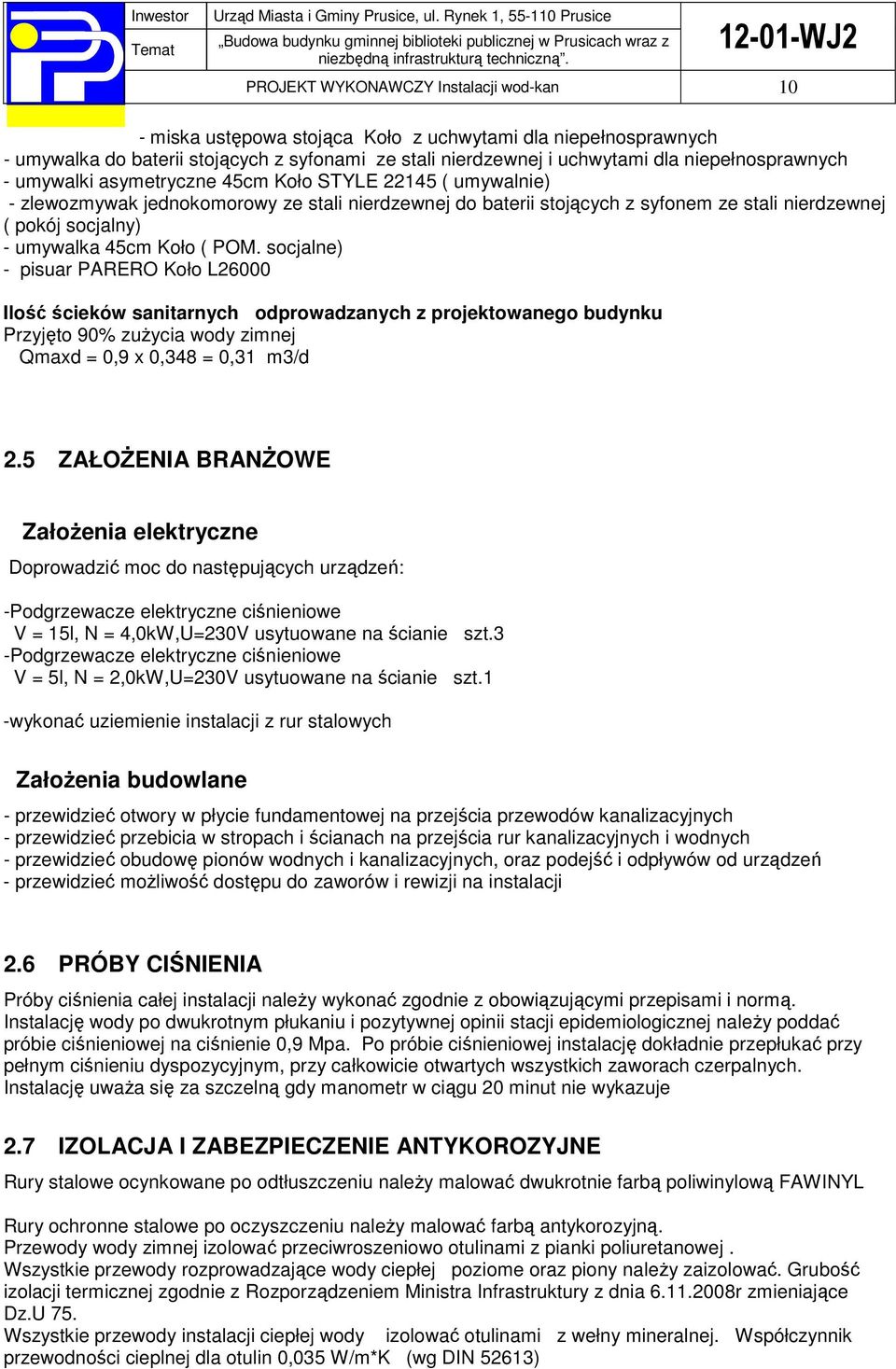

10 PROJEKT WYKONAWCZY Instalacji wod-kan 10 - miska ustępowa stojąca Koło z uchwytami dla niepełnosprawnych - umywalka do baterii stojących z syfonami ze stali nierdzewnej i uchwytami dla niepełnosprawnych - umywalki asymetryczne 45cm Koło STYLE ( umywalnie) - zlewozmywak jednokomorowy ze stali nierdzewnej do baterii stojących z syfonem ze stali nierdzewnej ( pokój socjalny) - umywalka 45cm Koło ( POM. socjalne) - pisuar PARERO Koło L26000 Ilość ścieków sanitarnych odprowadzanych z projektowanego budynku Przyjęto 90% zużycia wody zimnej Qmaxd = 0,9 x 0,348 = 0,31 m3/d 2.5 ZAŁOŻENIA BRANŻOWE Założenia elektryczne Doprowadzić moc do następujących urządzeń: -Podgrzewacze elektryczne ciśnieniowe V = 15l, N = 4,0kW,U=230V usytuowane na ścianie szt.3 -Podgrzewacze elektryczne ciśnieniowe V = 5l, N = 2,0kW,U=230V usytuowane na ścianie szt.1 -wykonać uziemienie instalacji z rur stalowych Założenia budowlane - przewidzieć otwory w płycie fundamentowej na przejścia przewodów kanalizacyjnych - przewidzieć przebicia w stropach i ścianach na przejścia rur kanalizacyjnych i wodnych - przewidzieć obudowę pionów wodnych i kanalizacyjnych, oraz podejść i odpływów od urządzeń - przewidzieć możliwość dostępu do zaworów i rewizji na instalacji 2.6 PRÓBY CIŚNIENIA Próby ciśnienia całej instalacji należy wykonać zgodnie z obowiązującymi przepisami i normą. Instalację wody po dwukrotnym płukaniu i pozytywnej opinii stacji epidemiologicznej należy poddać próbie ciśnieniowej na ciśnienie 0,9 Mpa. Po próbie ciśnieniowej instalację dokładnie przepłukać przy pełnym ciśnieniu dyspozycyjnym, przy całkowicie otwartych wszystkich zaworach czerpalnych. Instalację uważa się za szczelną gdy manometr w ciągu 20 minut nie wykazuje 2.7 IZOLACJA I ZABEZPIECZENIE ANTYKOROZYJNE Rury stalowe ocynkowane po odtłuszczeniu należy malować dwukrotnie farbą poliwinylową FAWINYL Rury ochronne stalowe po oczyszczeniu należy malować farbą antykorozyjną. Przewody wody zimnej izolować przeciwroszeniowo otulinami z pianki poliuretanowej. Wszystkie przewody rozprowadzające wody ciepłej poziome oraz piony należy zaizolować. Grubość izolacji termicznej zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r zmieniające Dz.U 75. Wszystkie przewody instalacji ciepłej wody izolować otulinami z wełny mineralnej. Współczynnik przewodności cieplnej dla otulin 0,035 W/m*K (wg DIN 52613)

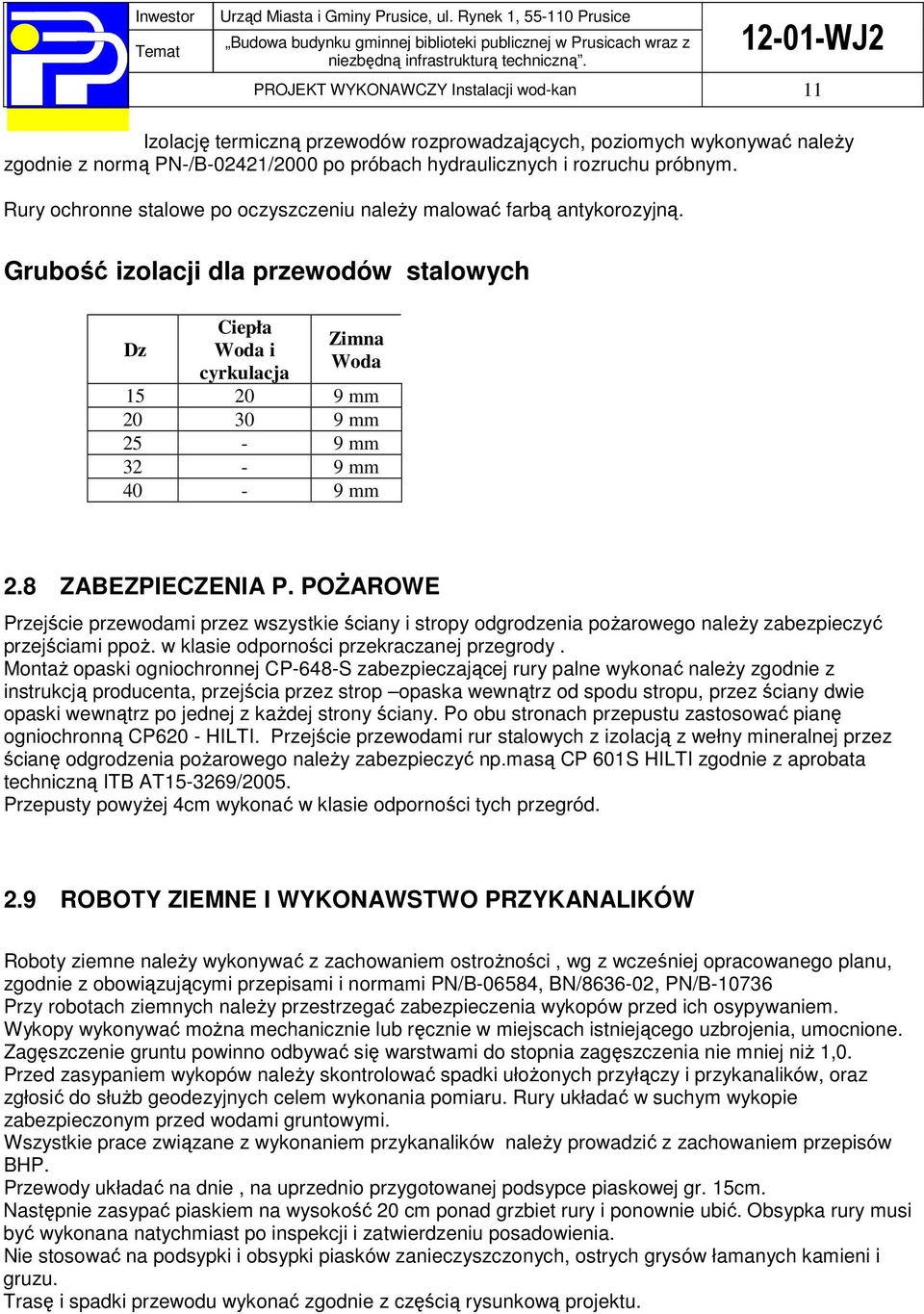

11 PROJEKT WYKONAWCZY Instalacji wod-kan 11 Izolację termiczną przewodów rozprowadzających, poziomych wykonywać należy zgodnie z normą PN-/B-02421/2000 po próbach hydraulicznych i rozruchu próbnym. Rury ochronne stalowe po oczyszczeniu należy malować farbą antykorozyjną. Grubość izolacji dla przewodów stalowych Dz Ciepła Woda i cyrkulacja Zimna Woda mm mm 25-9 mm 32-9 mm 40-9 mm 2.8 ZABEZPIECZENIA P. POŻAROWE Przejście przewodami przez wszystkie ściany i stropy odgrodzenia pożarowego należy zabezpieczyć przejściami ppoż. w klasie odporności przekraczanej przegrody. Montaż opaski ogniochronnej CP-648-S zabezpieczającej rury palne wykonać należy zgodnie z instrukcją producenta, przejścia przez strop opaska wewnątrz od spodu stropu, przez ściany dwie opaski wewnątrz po jednej z każdej strony ściany. Po obu stronach przepustu zastosować pianę ogniochronną CP620 - HILTI. Przejście przewodami rur stalowych z izolacją z wełny mineralnej przez ścianę odgrodzenia pożarowego należy zabezpieczyć np.masą CP 601S HILTI zgodnie z aprobata techniczną ITB AT /2005. Przepusty powyżej 4cm wykonać w klasie odporności tych przegród. 2.9 ROBOTY ZIEMNE I WYKONAWSTWO PRZYKANALIKÓW Roboty ziemne należy wykonywać z zachowaniem ostrożności, wg z wcześniej opracowanego planu, zgodnie z obowiązującymi przepisami i normami PN/B-06584, BN/ , PN/B Przy robotach ziemnych należy przestrzegać zabezpieczenia wykopów przed ich osypywaniem. Wykopy wykonywać można mechanicznie lub ręcznie w miejscach istniejącego uzbrojenia, umocnione. Zagęszczenie gruntu powinno odbywać się warstwami do stopnia zagęszczenia nie mniej niż 1,0. Przed zasypaniem wykopów należy skontrolować spadki ułożonych przyłączy i przykanalików, oraz zgłosić do służb geodezyjnych celem wykonania pomiaru. Rury układać w suchym wykopie zabezpieczonym przed wodami gruntowymi. Wszystkie prace związane z wykonaniem przykanalików należy prowadzić z zachowaniem przepisów BHP. Przewody układać na dnie, na uprzednio przygotowanej podsypce piaskowej gr. 15cm. Następnie zasypać piaskiem na wysokość 20 cm ponad grzbiet rury i ponownie ubić. Obsypka rury musi być wykonana natychmiast po inspekcji i zatwierdzeniu posadowienia. Nie stosować na podsypki i obsypki piasków zanieczyszczonych, ostrych grysów łamanych kamieni i gruzu. Trasę i spadki przewodu wykonać zgodnie z częścią rysunkową projektu.

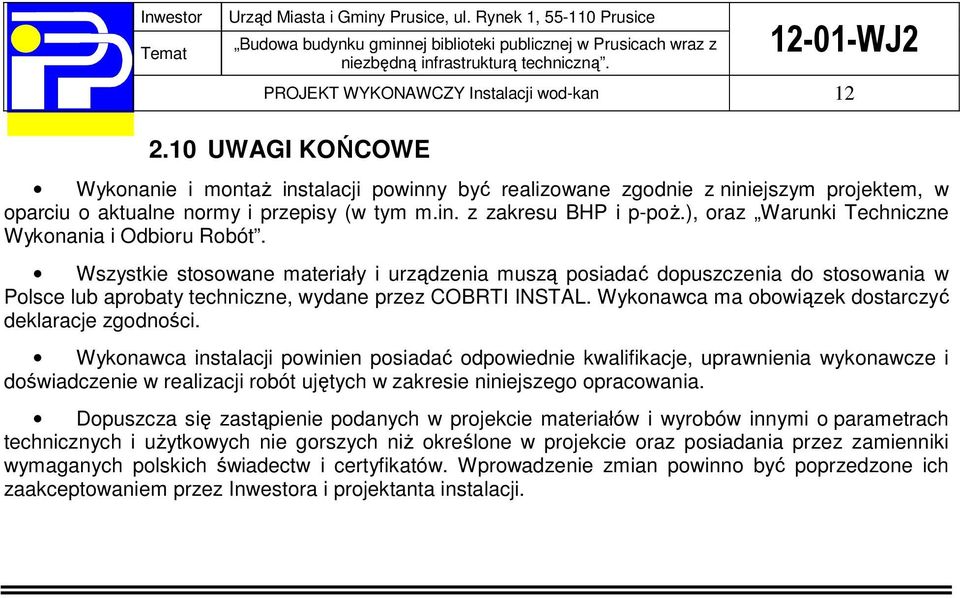

12 PROJEKT WYKONAWCZY Instalacji wod-kan UWAGI KOŃCOWE Wykonanie i montaż instalacji powinny być realizowane zgodnie z niniejszym projektem, w oparciu o aktualne normy i przepisy (w tym m.in. z zakresu BHP i p-poż.), oraz Warunki Techniczne Wykonania i Odbioru Robót. Wszystkie stosowane materiały i urządzenia muszą posiadać dopuszczenia do stosowania w Polsce lub aprobaty techniczne, wydane przez COBRTI INSTAL. Wykonawca ma obowiązek dostarczyć deklaracje zgodności. Wykonawca instalacji powinien posiadać odpowiednie kwalifikacje, uprawnienia wykonawcze i doświadczenie w realizacji robót ujętych w zakresie niniejszego opracowania. Dopuszcza się zastąpienie podanych w projekcie materiałów i wyrobów innymi o parametrach technicznych i użytkowych nie gorszych niż określone w projekcie oraz posiadania przez zamienniki wymaganych polskich świadectw i certyfikatów. Wprowadzenie zmian powinno być poprzedzone ich zaakceptowaniem przez Inwestora i projektanta instalacji.
