System wentylacji mechanicznej (nawiewno wywiewnej) powinien by starannie zaplanowany i zbudowany zgodnie z projektem.

Transkrypt

1

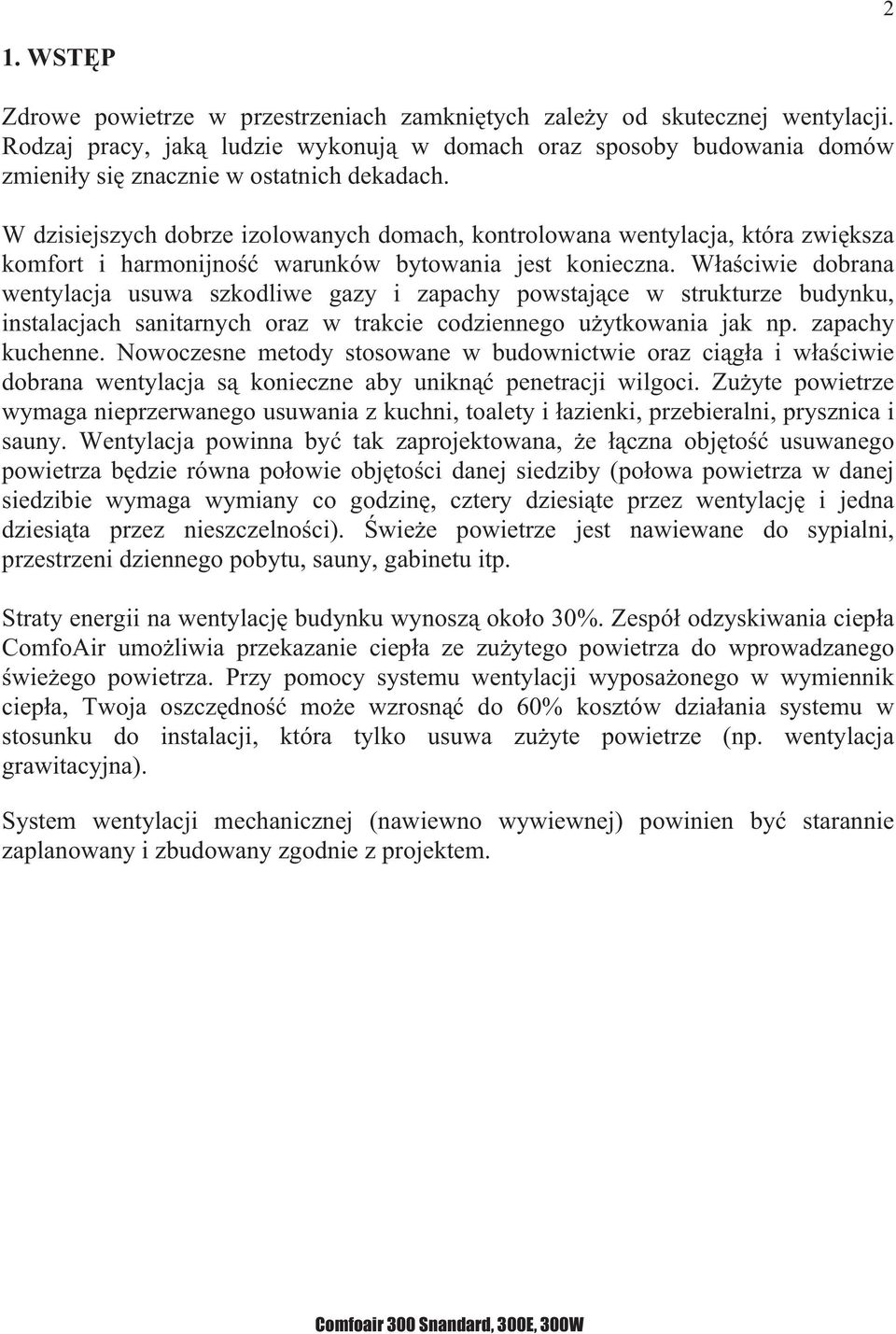

2 2 1. WST P Zdrowe powietrze w przestrzeniach zamkni tych zale y od skutecznej wentylacji. Rodzaj pracy, jak ludzie wykonuj w domach oraz sposoby budowania domów zmieni y si znacznie w ostatnich dekadach. W dzisiejszych dobrze izolowanych domach, kontrolowana wentylacja, która zwi ksza komfort i harmonijno warunków bytowania jest konieczna. W a ciwie dobrana wentylacja usuwa szkodliwe gazy i zapachy powstaj ce w strukturze budynku, instalacjach sanitarnych oraz w trakcie codziennego u ytkowania jak np. zapachy kuchenne. Nowoczesne metody stosowane w budownictwie oraz ci g a i w a ciwie dobrana wentylacja s konieczne aby unikn penetracji wilgoci. Zu yte powietrze wymaga nieprzerwanego usuwania z kuchni, toalety i azienki, przebieralni, prysznica i sauny. Wentylacja powinna by tak zaprojektowana, e czna obj to usuwanego powietrza b dzie równa po owie obj to ci danej siedziby (po owa powietrza w danej siedzibie wymaga wymiany co godzin, cztery dziesi te przez wentylacj i jedna dziesi ta przez nieszczelno ci). wie e powietrze jest nawiewane do sypialni, przestrzeni dziennego pobytu, sauny, gabinetu itp. Straty energii na wentylacj budynku wynosz oko o 30%. Zespó odzyskiwania ciep a ComfoAir umo liwia przekazanie ciep a ze zu ytego powietrza do wprowadzanego wie ego powietrza. Przy pomocy systemu wentylacji wyposa onego w wymiennik ciep a, Twoja oszcz dno mo e wzrosn do 60% kosztów dzia ania systemu w stosunku do instalacji, która tylko usuwa zu yte powietrze (np. wentylacja grawitacyjna). System wentylacji mechanicznej (nawiewno wywiewnej) powinien by starannie zaplanowany i zbudowany zgodnie z projektem.

3 3 2. Specyfikacja Techniczna Comfoair 300, 300E, 300W Wymiary zespo u wysoko 540 mm + przy cza kana ów szeroko 585 mm g boko 430 mm Napi cie 230 V, 50 Hz Wentylatory nawiewny 105 W wywiewny 135 W Nagrzewnice 600 W elektryczna, model 300E 1800 W wodna, model 300W Odprowadzenie kondensatu rurka miedziana, redn. zewn. 12 mm Sprawno wymiennika oko o 60% ( qw=60 dm3/sek ) Pod czenie elektryczne 230 V, 10 A Ilo powietrza wentylacyjnego: Wykres 1. Charakterystyka pracy wentylatorów

4 4 3. SPECYFIKACJA (ELEMENTY SK ADOWE URZ DZENIA) Ilustracja pokazuje urz dzenie Comfoair 300 L (wersja lewa) Filtr przeciwpy owy F 7 2.Filtr wst pny G 3 3.Wymiennik krzy owy 4.Grza ka elektryczna (nagrzewnica wodna) 5.Wentylator nawiewny 6.Nastawa przegrzewania 0-40 st. C 7.Wentylatory 8.W cznik przegrzewania 9.Wy acznik g ówny 10.Wentylator wyci gowy 11.Termostat przeciwzamro eniowy wymiennika ciep a 12.Termiczna os ona (zabezpieczenie)

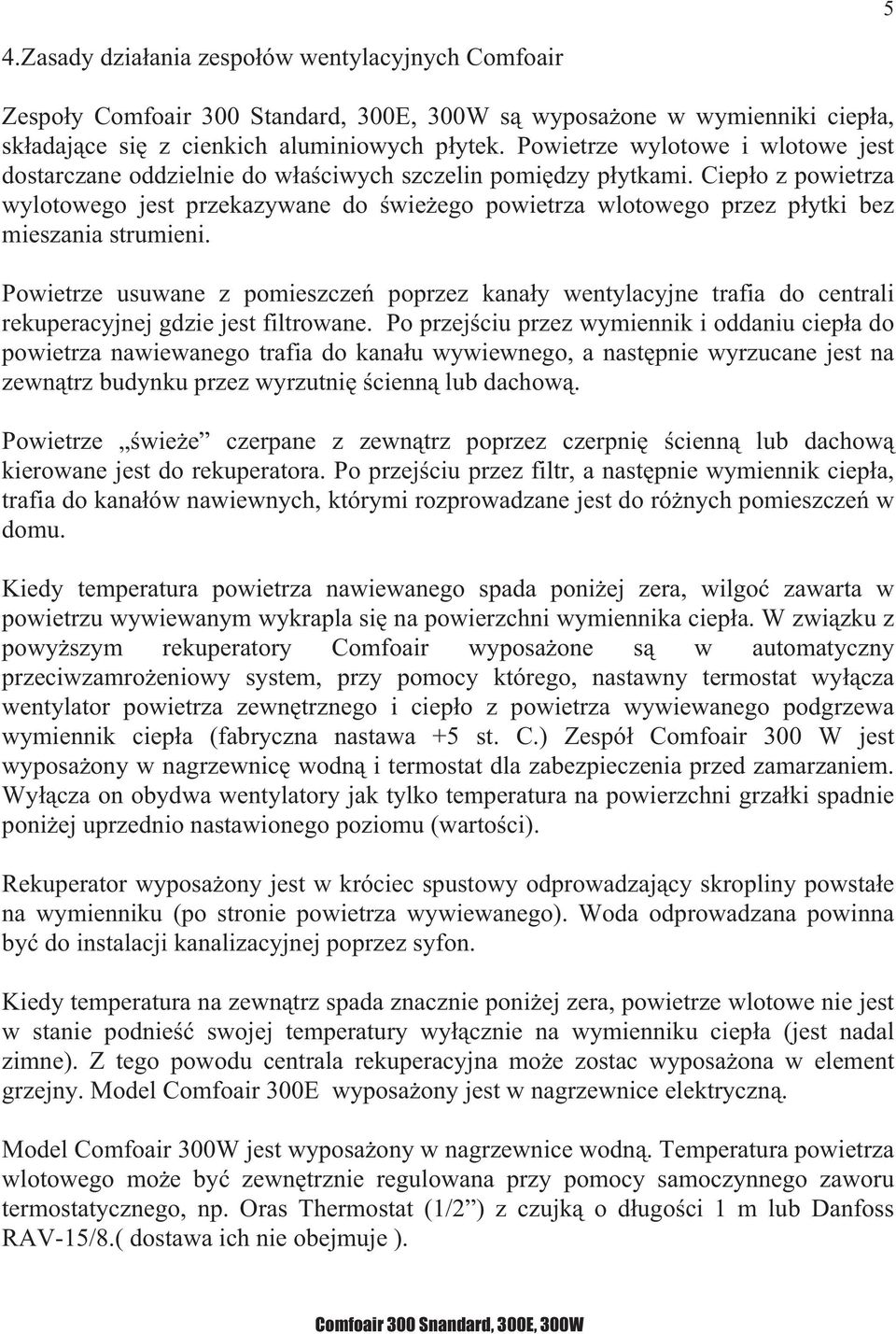

5 5 4.Zasady dzia ania zespo ów wentylacyjnych Comfoair Zespo y Comfoair 300 Standard, 300E, 300W s wyposa one w wymienniki ciep a, sk adaj ce si z cienkich aluminiowych p ytek. Powietrze wylotowe i wlotowe jest dostarczane oddzielnie do w a ciwych szczelin pomi dzy p ytkami. Ciep o z powietrza wylotowego jest przekazywane do wie ego powietrza wlotowego przez p ytki bez mieszania strumieni. Powietrze usuwane z pomieszcze poprzez kana y wentylacyjne trafia do centrali rekuperacyjnej gdzie jest filtrowane. Po przej ciu przez wymiennik i oddaniu ciep a do powietrza nawiewanego trafia do kana u wywiewnego, a nast pnie wyrzucane jest na zewn trz budynku przez wyrzutni cienn lub dachow. Powietrze wie e czerpane z zewn trz poprzez czerpni cienn lub dachow kierowane jest do rekuperatora. Po przej ciu przez filtr, a nast pnie wymiennik ciep a, trafia do kana ów nawiewnych, którymi rozprowadzane jest do ró nych pomieszcze w domu. Kiedy temperatura powietrza nawiewanego spada poni ej zera, wilgo zawarta w powietrzu wywiewanym wykrapla si na powierzchni wymiennika ciep a. W zwi zku z powy szym rekuperatory Comfoair wyposa one s w automatyczny przeciwzamro eniowy system, przy pomocy którego, nastawny termostat wy cza wentylator powietrza zewn trznego i ciep o z powietrza wywiewanego podgrzewa wymiennik ciep a (fabryczna nastawa +5 st. C.) Zespó Comfoair 300 W jest wyposa ony w nagrzewnic wodn i termostat dla zabezpieczenia przed zamarzaniem. Wy cza on obydwa wentylatory jak tylko temperatura na powierzchni grza ki spadnie poni ej uprzednio nastawionego poziomu (warto ci). Rekuperator wyposa ony jest w króciec spustowy odprowadzaj cy skropliny powsta e na wymienniku (po stronie powietrza wywiewanego). Woda odprowadzana powinna by do instalacji kanalizacyjnej poprzez syfon. Kiedy temperatura na zewn trz spada znacznie poni ej zera, powietrze wlotowe nie jest w stanie podnie swojej temperatury wy cznie na wymienniku ciep a (jest nadal zimne). Z tego powodu centrala rekuperacyjna mo e zostac wyposa ona w element grzejny. Model Comfoair 300E wyposa ony jest w nagrzewnice elektryczn. Model Comfoair 300W jest wyposa ony w nagrzewnice wodn. Temperatura powietrza wlotowego mo e by zewn trznie regulowana przy pomocy samoczynnego zaworu termostatycznego, np. Oras Thermostat (1/2 ) z czujk o d ugo ci 1 m lub Danfoss RAV-15/8.( dostawa ich nie obejmuje ).

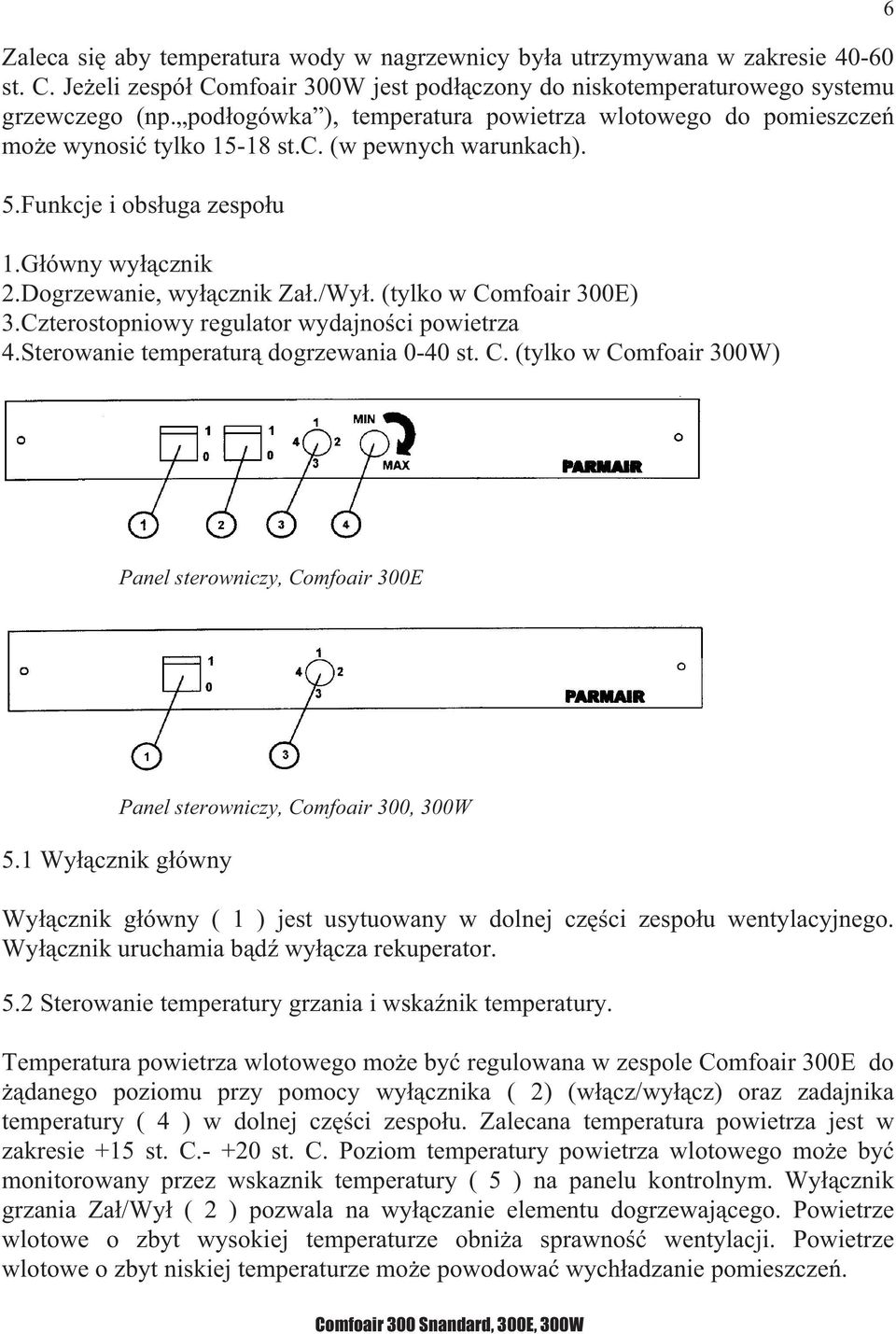

6 Zaleca si aby temperatura wody w nagrzewnicy by a utrzymywana w zakresie st. C. Je eli zespó Comfoair 300W jest pod czony do niskotemperaturowego systemu grzewczego (np. pod ogówka ), temperatura powietrza wlotowego do pomieszcze mo e wynosi tylko st.c. (w pewnych warunkach). 5.Funkcje i obs uga zespo u 1.G ówny wy cznik 2.Dogrzewanie, wy cznik Za./Wy. (tylko w Comfoair 300E) 3.Czterostopniowy regulator wydajno ci powietrza 4.Sterowanie temperatur dogrzewania 0-40 st. C. (tylko w Comfoair 300W) 6 Panel sterowniczy, Comfoair 300E 5.1 Wy cznik g ówny Panel sterowniczy, Comfoair 300, 300W Wy cznik g ówny ( 1 ) jest usytuowany w dolnej cz ci zespo u wentylacyjnego. Wy cznik uruchamia b d wy cza rekuperator. 5.2 Sterowanie temperatury grzania i wska nik temperatury. Temperatura powietrza wlotowego mo e by regulowana w zespole Comfoair 300E do danego poziomu przy pomocy wy cznika ( 2) (w cz/wy cz) oraz zadajnika temperatury ( 4 ) w dolnej cz ci zespo u. Zalecana temperatura powietrza jest w zakresie +15 st. C st. C. Poziom temperatury powietrza wlotowego mo e by monitorowany przez wskaznik temperatury ( 5 ) na panelu kontrolnym. Wy cznik grzania Za /Wy ( 2 ) pozwala na wy czanie elementu dogrzewaj cego. Powietrze wlotowe o zbyt wysokiej temperaturze obni a sprawno wentylacji. Powietrze wlotowe o zbyt niskiej temperaturze mo e powodowa wych adzanie pomieszcze.

7 5.3 Sterowanie wentylacj dany poziom pracy rekuperatora jest wybierany przez czterostopniowy prze cznik (pr dko ci wentylatora) na panelu sterowniczym. Stopie pierwszy jest najni szym poziomem pracy uk adu wentylacji, a stopie czwarty jest najwy szym. W zale no ci od wielko ci danej siedziby, prawid owy przep yw powietrza okre lany powinien by dla stopni 2 lub 3. 7 Comfoair 300E termostat przeciwzamro eniowy Comfoair 300W termostat przeciwzamro eniowy 5.4 Ochrona termiczna (zabezpieczenie) Comfoair 300E nagrzewnica elektryczna jest wyposa ona w zabezpieczenie termiczne, którego nastawa mo e by zmieniona. Znajduje si ono za pokryw (która mo e by otworzona przez r czne przekr cenie pokr te -ga ek) w lewym lub prawym górnym rogu zespo u, w zale no ci czy zespó jest lewostronny czy prawostronny. 5.5 Termostat przeciwzamro eniowy Rekuperatory s wyposa one w przeciwzamro eniowe termostaty, które sa fabrycznie nastawione na +5 st. C. Termostat jest usytuowany za pokryw (obróci pokr t o-ga k aby otworzy ) w lewym lub prawym górnym rogu zespo u w zale no ci czy zespó jest prawostronny czy lewostronny. Je eli zespó wy cza si poniewa pr dko wentylatora powietrza wlotowego jest zbyt wysoka, mimo e wymiennik ciep a nie zamarz, nastawa mo e by obni ona przez obrót w kierunku przeciwnym do ruchu wskazówek zegara do np. +3 st. C. Je eli wymiennik ciep a zamarza, a wydajno powietrza jest wyregulowana, nastawa mo e by podwy szona przez obrót w kierunku zgodnym z ruchem wskazówek zegara do np. +7 st. C. 5.6 Termostat zabezpieczaj cy

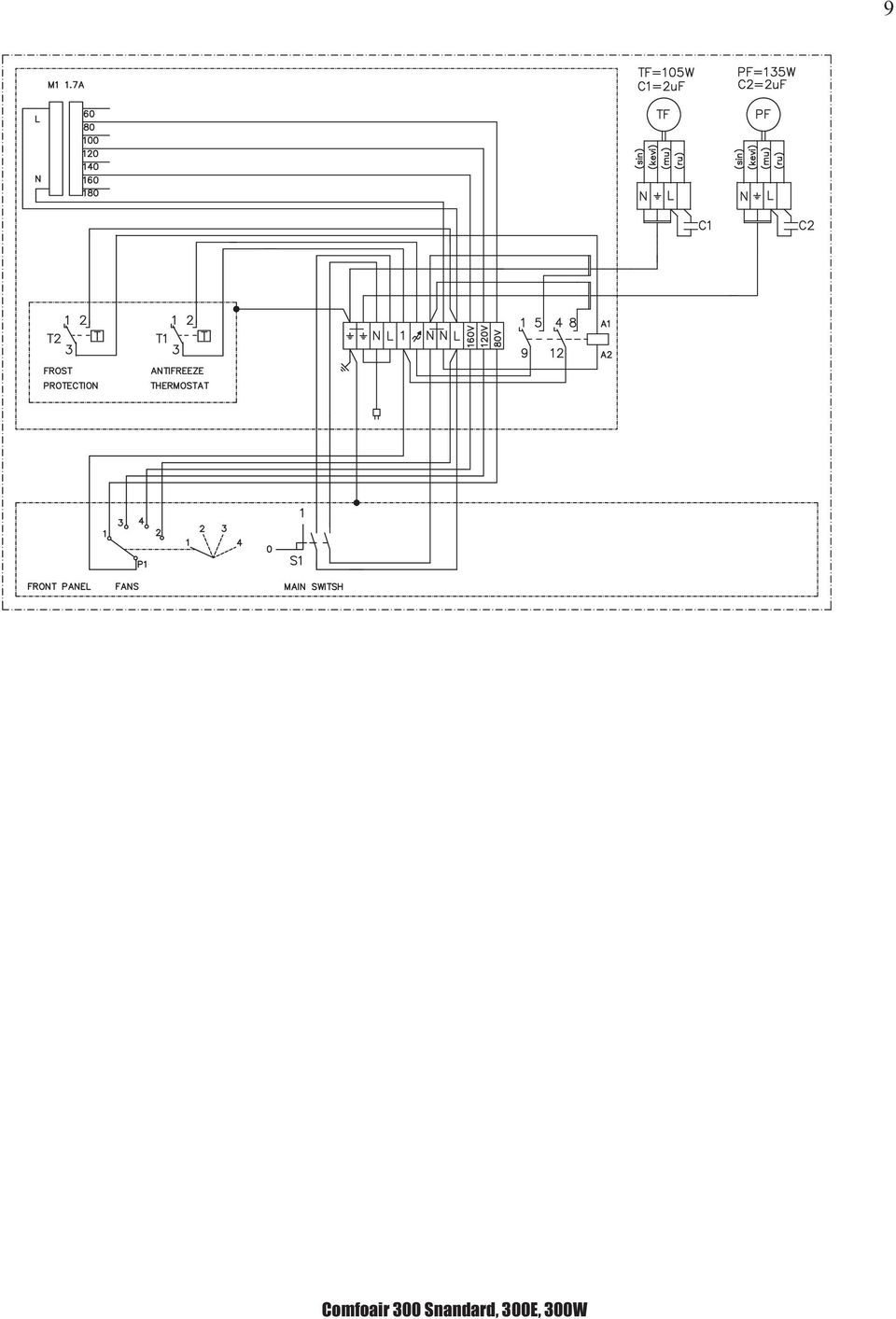

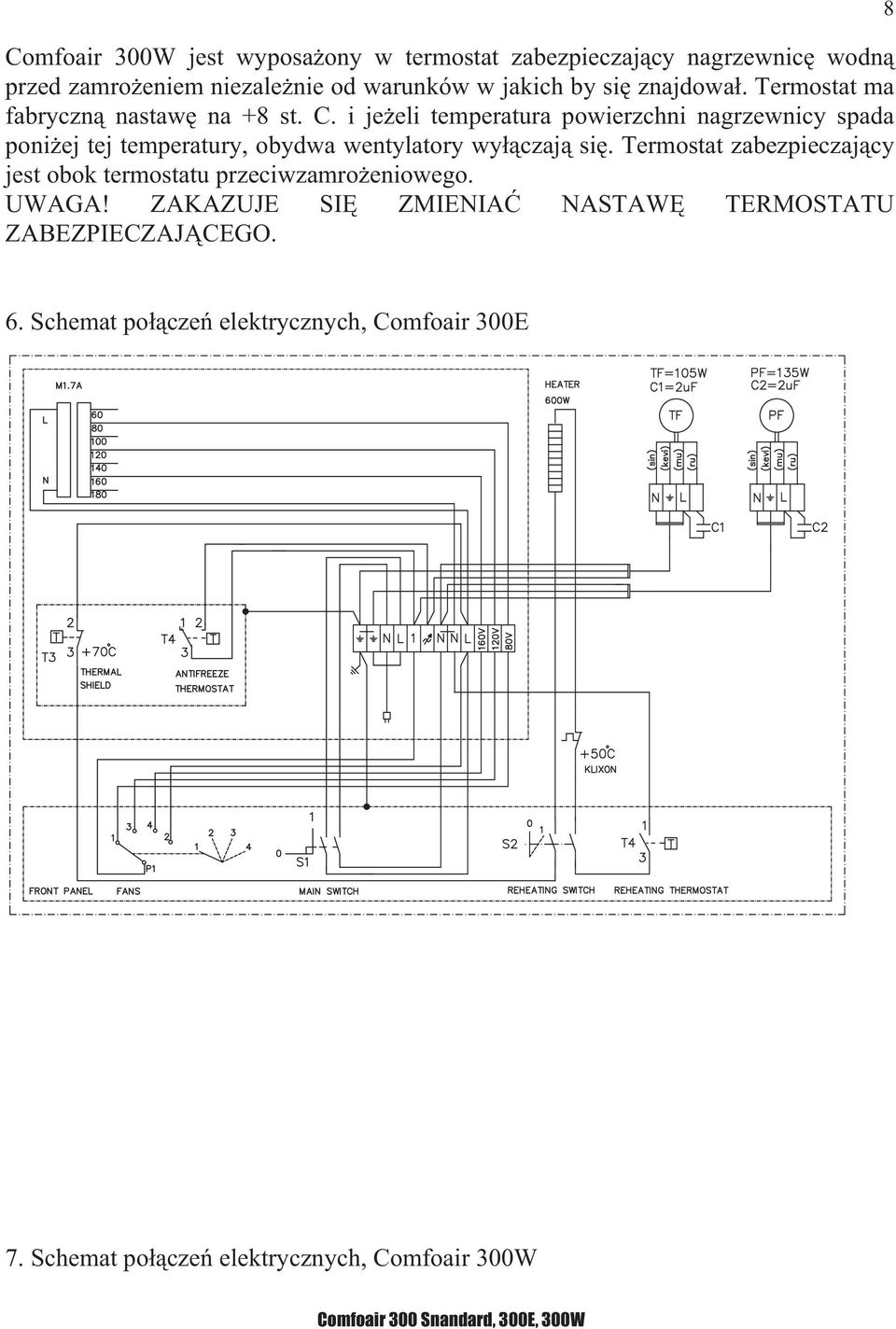

8 Comfoair 300W jest wyposa ony w termostat zabezpieczaj cy nagrzewnic wodn przed zamro eniem niezale nie od warunków w jakich by si znajdowa. Termostat ma fabryczn nastaw na +8 st. C. i je eli temperatura powierzchni nagrzewnicy spada poni ej tej temperatury, obydwa wentylatory wy czaj si. Termostat zabezpieczaj cy jest obok termostatu przeciwzamro eniowego. UWAGA! ZAKAZUJE SI ZMIENIA NASTAW TERMOSTATU ZABEZPIECZAJ CEGO Schemat po cze elektrycznych, Comfoair 300E 7. Schemat po cze elektrycznych, Comfoair 300W

9 9

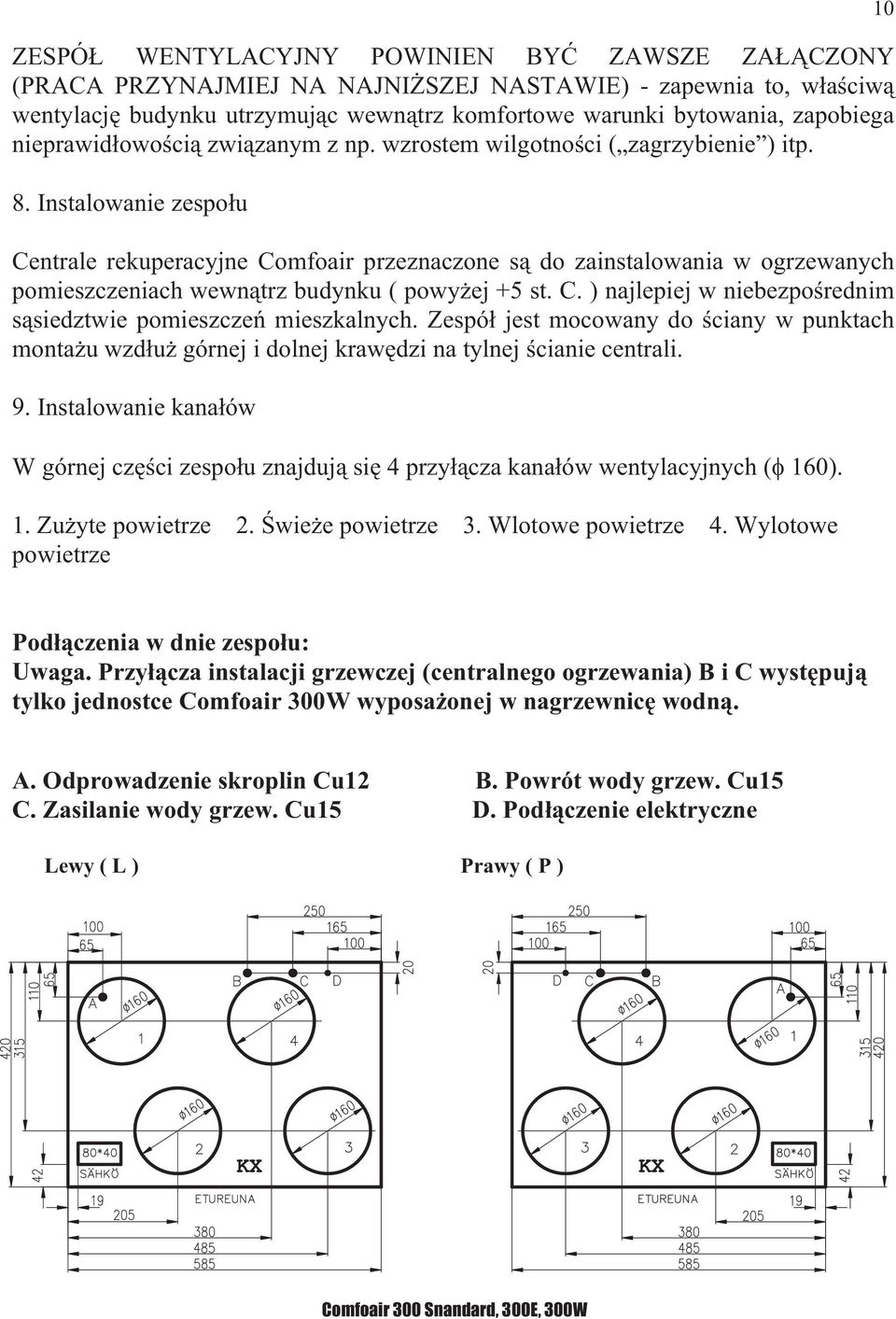

10 ZESPÓ WENTYLACYJNY POWINIEN BY ZAWSZE ZA CZONY (PRACA PRZYNAJMIEJ NA NAJNI SZEJ NASTAWIE) - zapewnia to, w a ciw wentylacj budynku utrzymuj c wewn trz komfortowe warunki bytowania, zapobiega nieprawid owo ci zwi zanym z np. wzrostem wilgotno ci ( zagrzybienie ) itp. 8. Instalowanie zespo u Centrale rekuperacyjne Comfoair przeznaczone s do zainstalowania w ogrzewanych pomieszczeniach wewn trz budynku ( powy ej +5 st. C. ) najlepiej w niebezpo rednim s siedztwie pomieszcze mieszkalnych. Zespó jest mocowany do ciany w punktach monta u wzd u górnej i dolnej kraw dzi na tylnej cianie centrali. 9. Instalowanie kana ów W górnej cz ci zespo u znajduj si 4 przy cza kana ów wentylacyjnych ( 160). 1. Zu yte powietrze 2. wie e powietrze 3. Wlotowe powietrze 4. Wylotowe powietrze 10 Pod czenia w dnie zespo u: Uwaga. Przy cza instalacji grzewczej (centralnego ogrzewania) B i C wyst puj tylko jednostce Comfoair 300W wyposa onej w nagrzewnic wodn. A. Odprowadzenie skroplin Cu12 B. Powrót wody grzew. Cu15 C. Zasilanie wody grzew. Cu15 D. Pod czenie elektryczne Lewy ( L ) Prawy ( P ) KX KX

11 10. Pod czenie syfonu (skropliny) Skropliny poprzez syfon ( rurka wodna ) nale y odprowadzi do cieku pod ogowego, rury ciekowej lub zbiornika. Aby unikn zapowietrzenia, nale y dola wody do syfonu kiedy zespó zosta zainstalowany i zawsze kiedy wykonywane s czynno ci obs ugowe (np. wymiana filtra). ODPROWADZENIE SKROPLIN JEST PONI EJ ZESPO U WENTYLACYJNEGO PO STRONIE LEWEJ LUB PRAWEJ, W ZALE NO CI CZY JEST ON LEWO- CZY PRAWOSTRONNY Konserwacja i obs uga

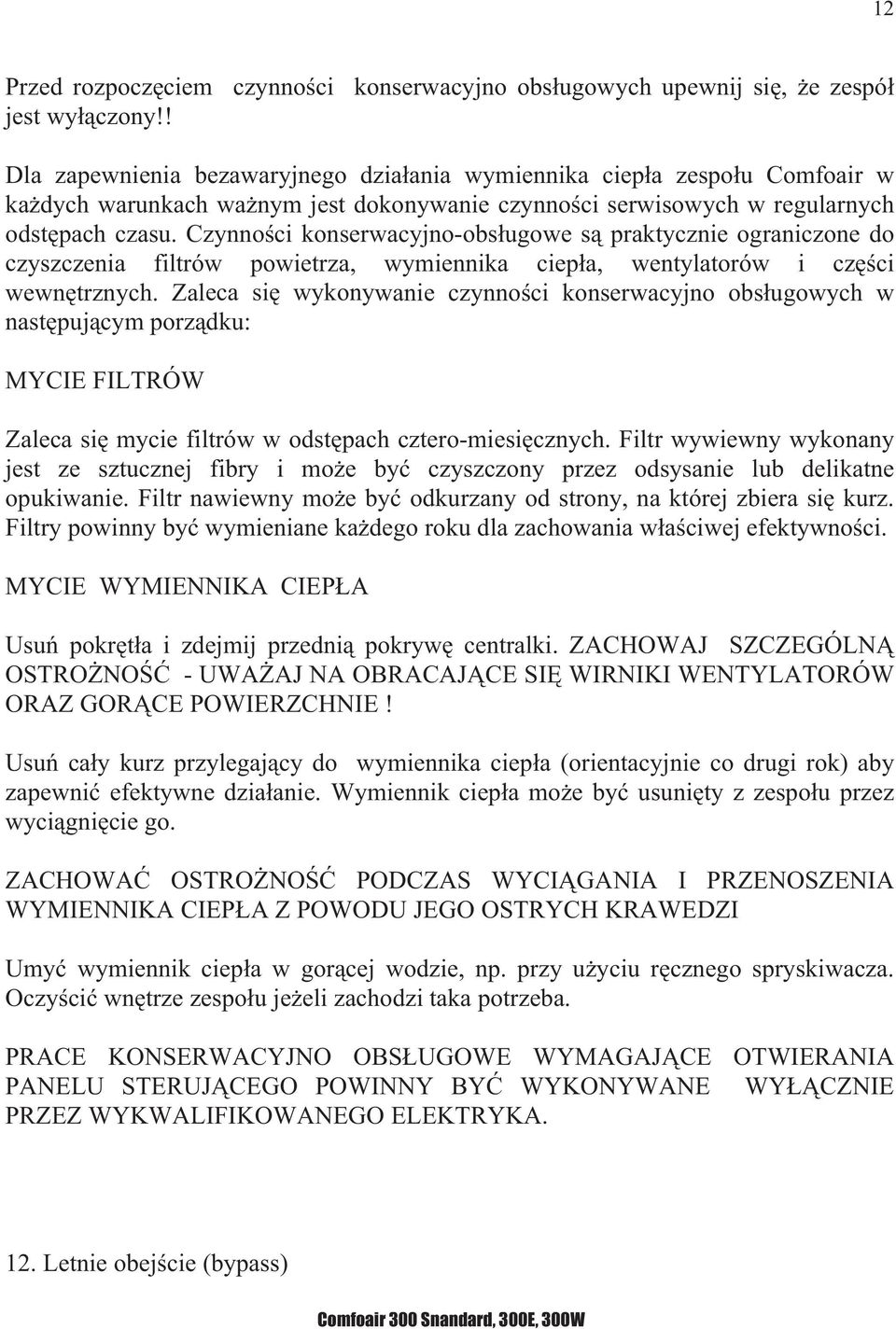

12 12 Przed rozpocz ciem czynno ci konserwacyjno obs ugowych upewnij si, e zespó jest wy czony!! Dla zapewnienia bezawaryjnego dzia ania wymiennika ciep a zespo u Comfoair w ka dych warunkach wa nym jest dokonywanie czynno ci serwisowych w regularnych odst pach czasu. Czynno ci konserwacyjno-obs ugowe s praktycznie ograniczone do czyszczenia filtrów powietrza, wymiennika ciep a, wentylatorów i cz ci wewn trznych. Zaleca si wykonywanie czynno ci konserwacyjno obs ugowych w nast puj cym porz dku: MYCIE FILTRÓW Zaleca si mycie filtrów w odst pach cztero-miesi cznych. Filtr wywiewny wykonany jest ze sztucznej fibry i mo e by czyszczony przez odsysanie lub delikatne opukiwanie. Filtr nawiewny mo e by odkurzany od strony, na której zbiera si kurz. Filtry powinny by wymieniane ka dego roku dla zachowania w a ciwej efektywno ci. MYCIE WYMIENNIKA CIEP A Usu pokr t a i zdejmij przedni pokryw centralki. ZACHOWAJ SZCZEGÓLN OSTRO NO - UWA AJ NA OBRACAJ CE SI WIRNIKI WENTYLATORÓW ORAZ GOR CE POWIERZCHNIE! Usu ca y kurz przylegaj cy do wymiennika ciep a (orientacyjnie co drugi rok) aby zapewni efektywne dzia anie. Wymiennik ciep a mo e by usuni ty z zespo u przez wyci gni cie go. ZACHOWA OSTRO NO PODCZAS WYCI GANIA I PRZENOSZENIA WYMIENNIKA CIEP A Z POWODU JEGO OSTRYCH KRAWEDZI Umy wymiennik ciep a w gor cej wodzie, np. przy u yciu r cznego spryskiwacza. Oczy ci wn trze zespo u je eli zachodzi taka potrzeba. PRACE KONSERWACYJNO OBS UGOWE WYMAGAJ CE OTWIERANIA PANELU STERUJ CEGO POWINNY BY WYKONYWANE WY CZNIE PRZEZ WYKWALIFIKOWANEGO ELEKTRYKA. 12. Letnie obej cie (bypass)

13 13 Wymiennik ciep a jest wyposa ony w letni/zimowy bypass. Latem, kiedy nie zaleca si podgrzewa powietrza nawiewanego przy pomocy powietrza wywiewanego, p yty bypassu powinny by zainstalowane w urz dzeniu wg poni szego schematu. Zainstaluj bypass, ustaw prze cznik uruchamiajacy nagrzewnic w pozycj wy cz (0). P yta bypass-u 1 P yta bypass-u Usuwanie ewentualnych usterek

14 Poni sza lista b dzie pomocna w usuwaniu usterek potencjalnych niesprawno ci w wyposa eniu; 1. aden wentylator nie pracuje - bezpiecznik spalony - wy cznik g ówny w pozycji Wy czony - nastawa termostatu zabezpieczaj cego zbyt niska ( Comfoair 300W ) 2. Wentylator wywiewny nie pracuje, wentylator nawiewny pracuje normalnie - silnik wentylatora uszkodzony lub brak napi cia 3. Wentylator nawiewny nie pracuje, wentylator wywiewny pracuje normalnie - automatyczny system przeciwzamro eniowy mo e by w trakcie dzia ania. Sytuacja powróci do normy samoistnie kiedy drzwi zespo u pozostawimy otwarte na chwil lub kiedy czujnik termostatu przed otworem czerpalnym wentylatora zostanie ogrzany np ciep em d oni przez dotyk. Je li to nie jest przyczyna, mo liwe jest uszkodzenie silnika wentylatora lub brak napi cia. 4. Zbyt ciep e powietrze na nawiewie - nastawa termostatu przegrzewaj cego zbyt wysoka - latem, wy cznik grzania jest w pozycji Za czony i nastawa termostatu jest wy sza ni temperatura zewn trzna. 5. Niedogrzane powietrze na nawiewie - Wy cznik przegrzewania w pozycji Wy czony lub zbyt niska nastawa termostatu - os ona termiczna (zabezpieczenie) zosta o przestawione - uszkodzony element grzejny lub niesprawny obwód 6. Nieadekwatna wymiana powietrza/d awienie powietrza nawiewanego - wentylator nie pracuje w normalny sposób - zablokowane (zapchane) filtry - zim, je li wymiennik ciep a zamarza, usun lód z zespo u - upewni si, e zespó wentylacyjny jest prawid owo nastawiony - sprawdzi, czy czerpnia powietrza nie jest zablokowana - sprawdzi, czy rura dachowa dla powietrza wywiewanego nie zamarz a zim - uzyska wystarczaj cy poziom wymian powietrza. 14
