1 Rozdział energii SN Rozdzielnice prefabrykowane do Waszej dyspozycji Dokumentacja Techniczno Ruchowa Informacje ogólne Pomieszczenie i podłoże rozdzielnicy Instalowanie rozdzielnicy Obsługa rozdzielnicy

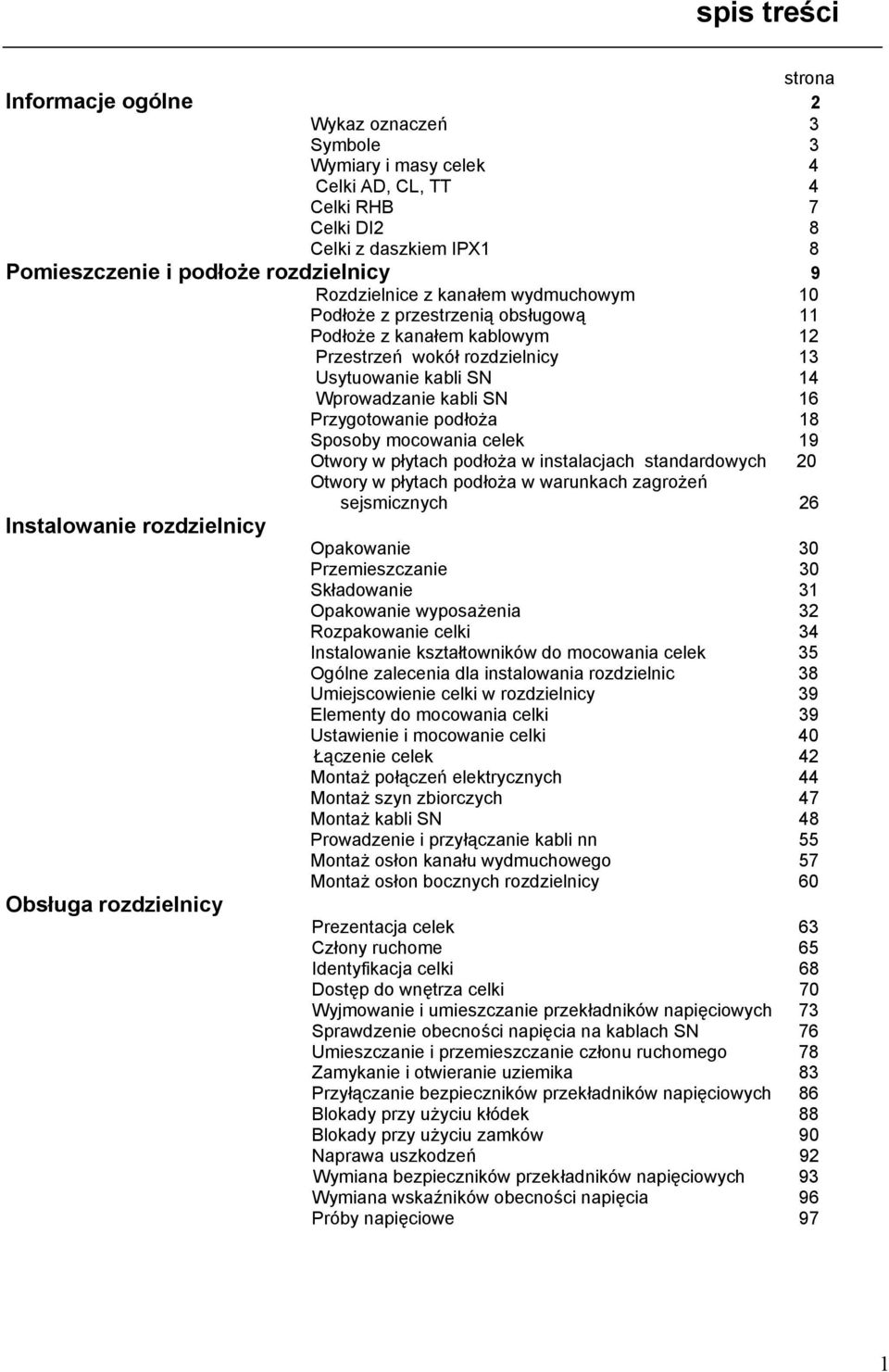

2 spis treści strona Informacje ogólne 2 Wykaz oznaczeń 3 Symbole 3 Wymiary i masy celek 4 Celki AD, CL, TT 4 Celki RHB 7 Celki DI2 8 Celki z daszkiem IPX1 8 Pomieszczenie i podłoże rozdzielnicy 9 Rozdzielnice z kanałem wydmuchowym 10 Podłoże z przestrzenią obsługową 11 Podłoże z kanałem kablowym 12 Przestrzeń wokół rozdzielnicy 13 Usytuowanie kabli SN 14 Wprowadzanie kabli SN 16 Przygotowanie podłoża 18 Sposoby mocowania celek 19 Otwory w płytach podłoża w instalacjach standardowych 20 Otwory w płytach podłoża w warunkach zagrożeń sejsmicznych 26 Instalowanie rozdzielnicy Opakowanie 30 Przemieszczanie 30 Składowanie 31 Opakowanie wyposażenia 32 Rozpakowanie celki 34 Instalowanie kształtowników do mocowania celek 35 Ogólne zalecenia dla instalowania rozdzielnic 38 Umiejscowienie celki w rozdzielnicy 39 Elementy do mocowania celki 39 Ustawienie i mocowanie celki 40 Łączenie celek 42 Montaż połączeń elektrycznych 44 Montaż szyn zbiorczych 47 Montaż kabli SN 48 Prowadzenie i przyłączanie kabli nn 55 Montaż osłon kanału wydmuchowego 57 Montaż osłon bocznych rozdzielnicy 60 Obsługa rozdzielnicy Prezentacja celek 63 Człony ruchome 65 Identyfikacja celki 68 Dostęp do wnętrza celki 70 Wyjmowanie i umieszczanie przekładników napięciowych 73 Sprawdzenie obecności napięcia na kablach SN 76 Umieszczanie i przemieszczanie członu ruchomego 78 Zamykanie i otwieranie uziemika 83 Przyłączanie bezpieczników przekładników napięciowych 86 Blokady przy użyciu kłódek 88 Blokady przy użyciu zamków 90 Naprawa uszkodzeń 92 Wymiana bezpieczników przekładników napięciowych 93 Wymiana wskaźników obecności napięcia 96 Próby napięciowe 97 a a a 1

3 MCset Dokumentacja Techniczno Ruchowa Informacje ogólne Pomieszczenie i podłoże rozdzielnicy Instalowanie rozdzielnicy Obsługa rozdzielnicy 2

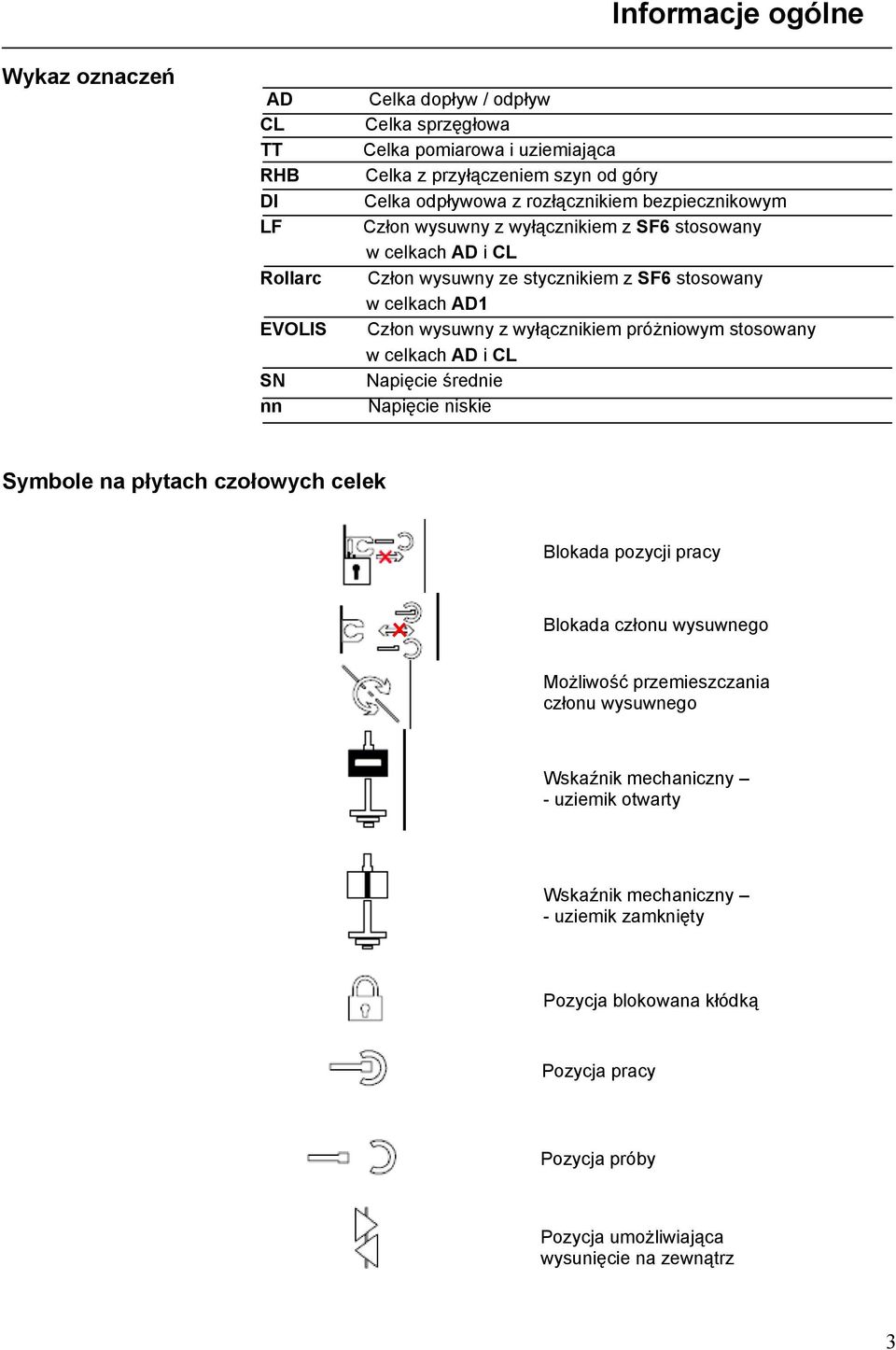

4 Informacje ogólne Wykaz oznaczeń AD CL TT RHB DI LF Rollarc EVOLIS SN nn Celka dopływ / odpływ Celka sprzęgłowa Celka pomiarowa i uziemiająca Celka z przyłączeniem szyn od góry Celka odpływowa z rozłącznikiem bezpiecznikowym Człon wysuwny z wyłącznikiem z SF6 stosowany w celkach AD i CL Człon wysuwny ze stycznikiem z SF6 stosowany w celkach AD1 Człon wysuwny z wyłącznikiem próżniowym stosowany w celkach AD i CL Napięcie średnie Napięcie niskie Symbole na płytach czołowych celek Blokada pozycji pracy Blokada członu wysuwnego Możliwość przemieszczania członu wysuwnego Wskaźnik mechaniczny - uziemik otwarty Wskaźnik mechaniczny - uziemik zamknięty Pozycja blokowana kłódką Pozycja pracy Pozycja próby Pozycja umożliwiająca wysunięcie na zewnątrz 3

5 Wymiary i masy celek Celki AD, CL, TT z jednym przekładnikiem prądowym na fazę, odporność na łuk z trzech stron lub wersja z kanałem wydmuchowym (przyścienne) wymiary szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) masa masa (kg) przedziału przekładników TT napięciowych masa maksymalna z pełnym wyposażeniem 4

6 Celki AD, CL, TT z jednym przekładnikiem prądowym na fazę, odporność na łuk z czterech stron (wolnostojące, nie przyścienne) wymiary szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) masa (kg) przekładników napięciowych masa maksymalna z pełnym wyposażeniem 5

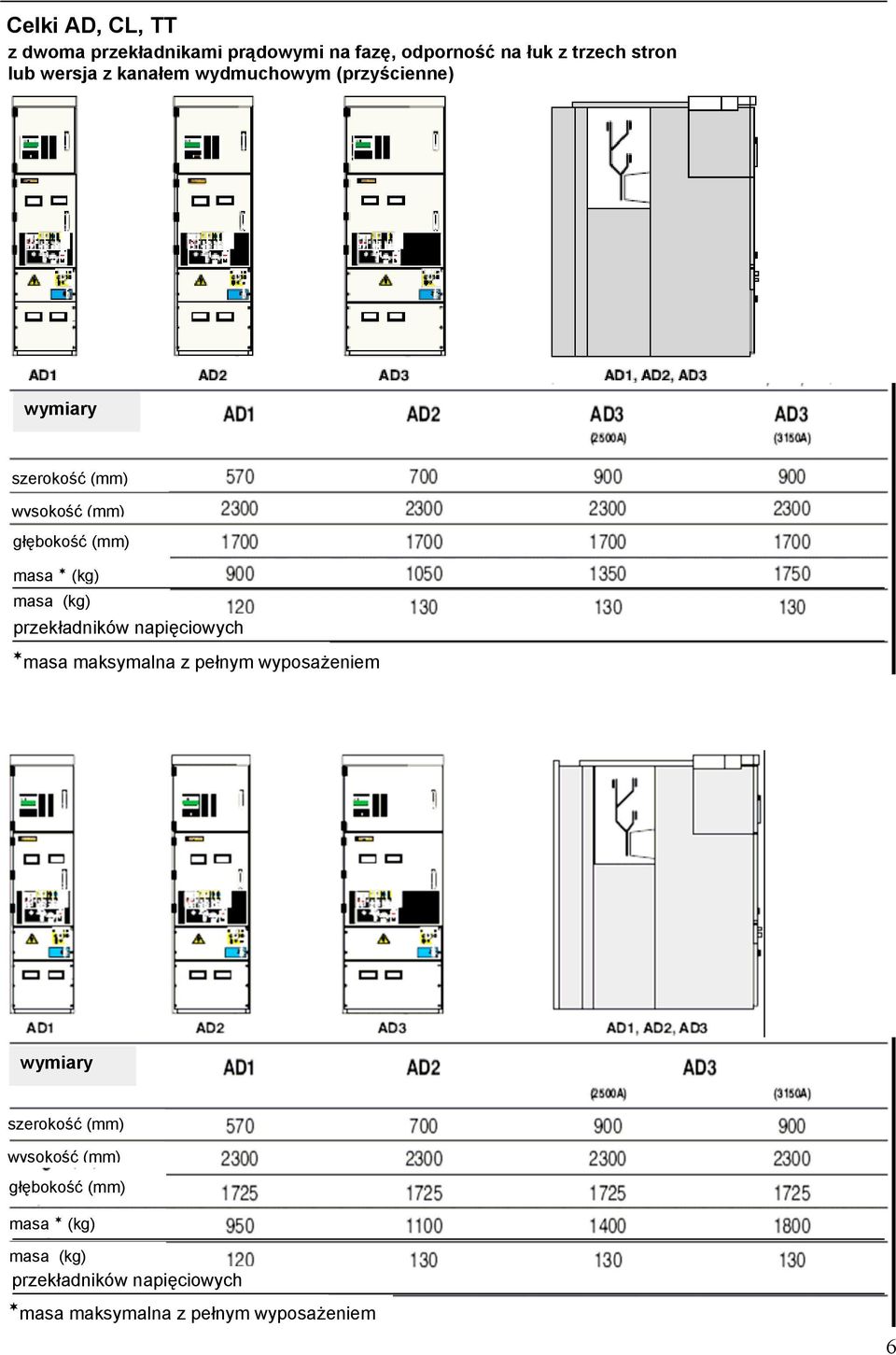

7 Celki AD, CL, TT z dwoma przekładnikami prądowymi na fazę, odporność na łuk z trzech stron lub wersja z kanałem wydmuchowym (przyścienne) wymiary szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) masa (kg) przekładników napięciowych masa maksymalna z pełnym wyposażeniem wymiary szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) masa (kg) przekładników napięciowych masa maksymalna z pełnym wyposażeniem 6

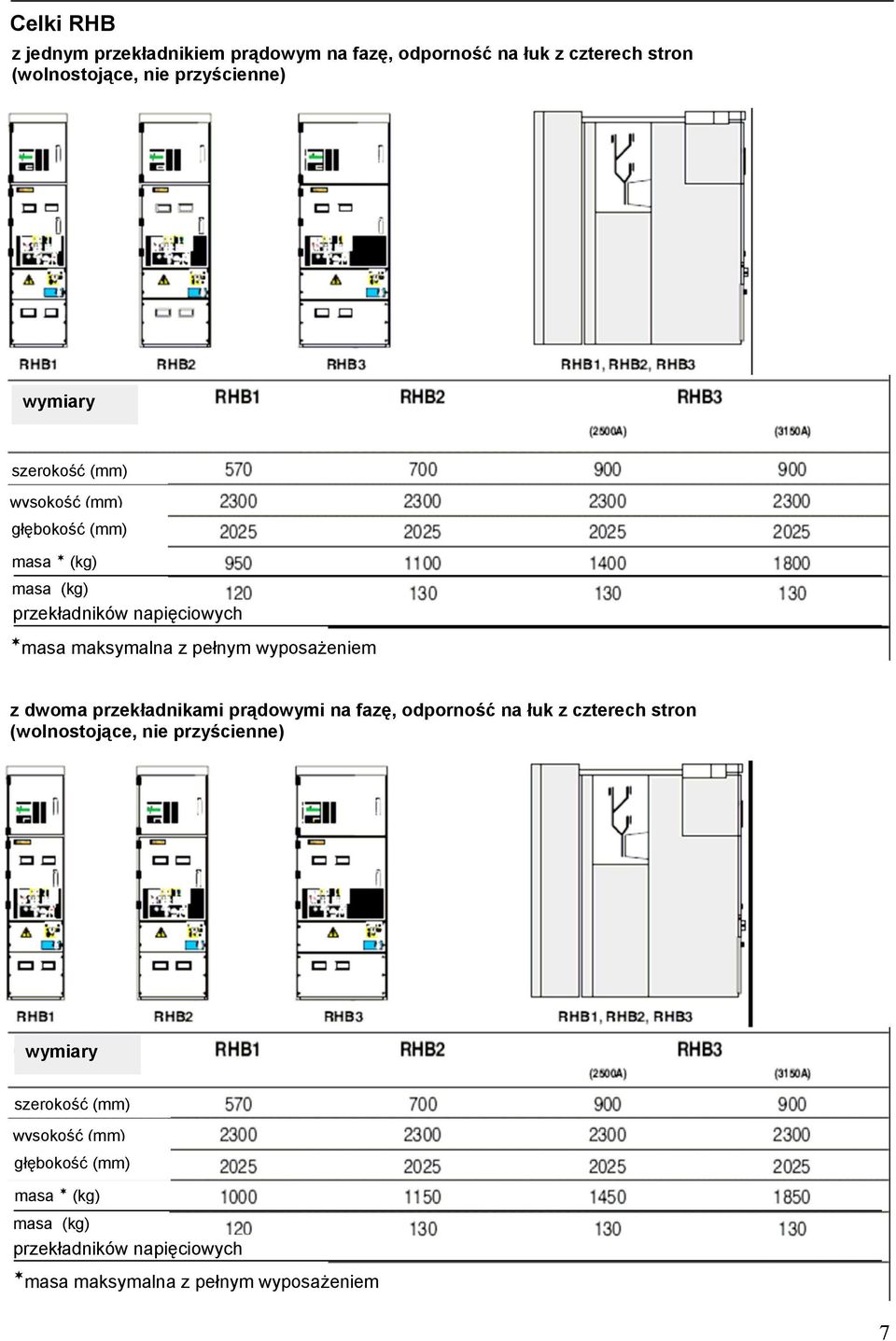

8 Celki RHB z jednym przekładnikiem prądowym na fazę, odporność na łuk z czterech stron (wolnostojące, nie przyścienne) wymiary szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) masa (kg) przekładników napięciowych masa maksymalna z pełnym wyposażeniem z dwoma przekładnikami prądowymi na fazę, odporność na łuk z czterech stron (wolnostojące, nie przyścienne) wymiary szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) masa (kg) przekładników napięciowych masa maksymalna z pełnym wyposażeniem 7

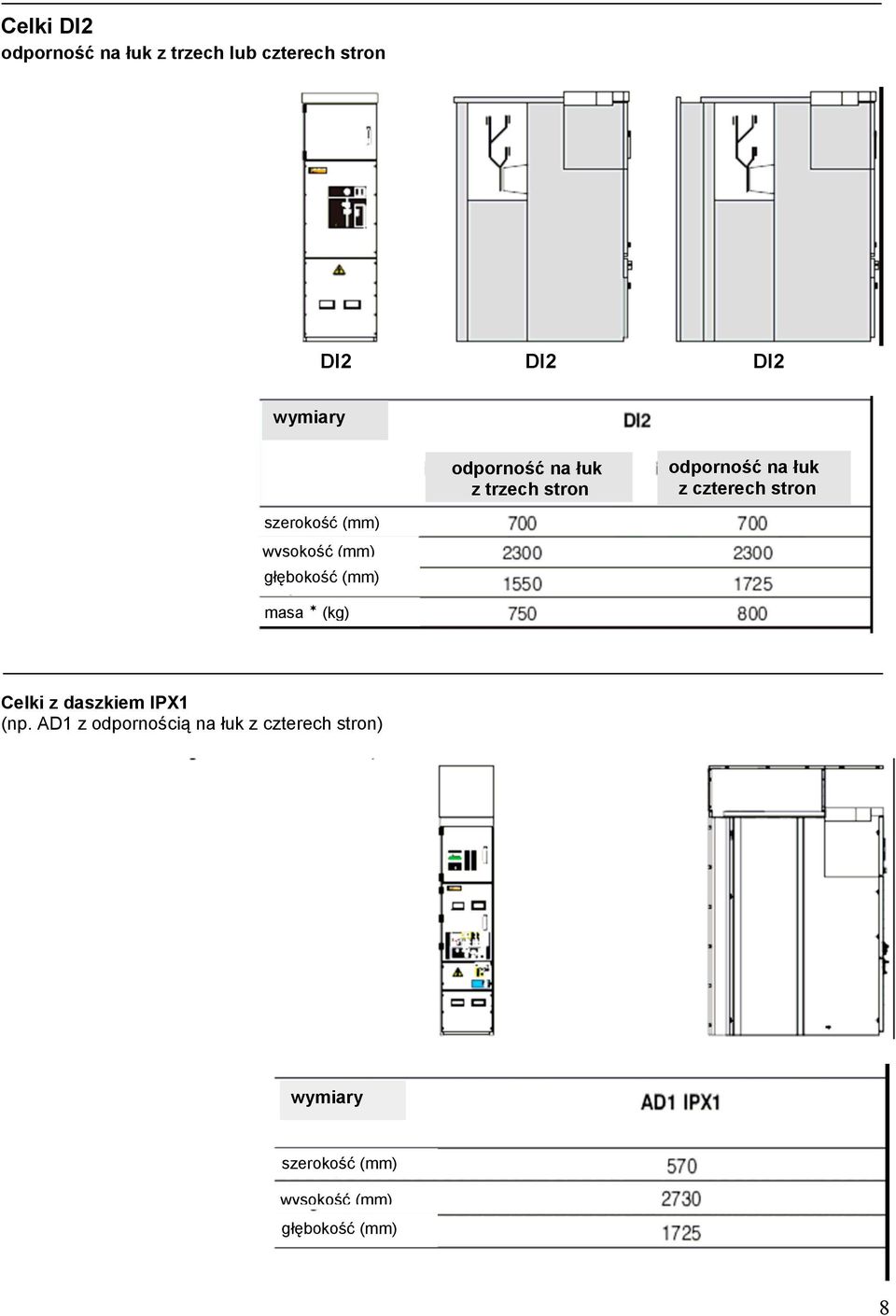

9 Celki DI2 odporność na łuk z trzech lub czterech stron DI2 DI2 DI2 wymiary odporność na łuk z trzech stron odporność na łuk z czterech stron szerokość (mm) wysokość (mm) głębokość (mm) masa (kg) Celki z daszkiem IPX1 (np. AD1 z odpornością na łuk z czterech stron) wymiary szerokość (mm) wysokość (mm) głębokość (mm) 8

10 Mcset Dokumentacja Techniczno Ruchowa Pomieszczenie i podłoże rozdzielnicy 9

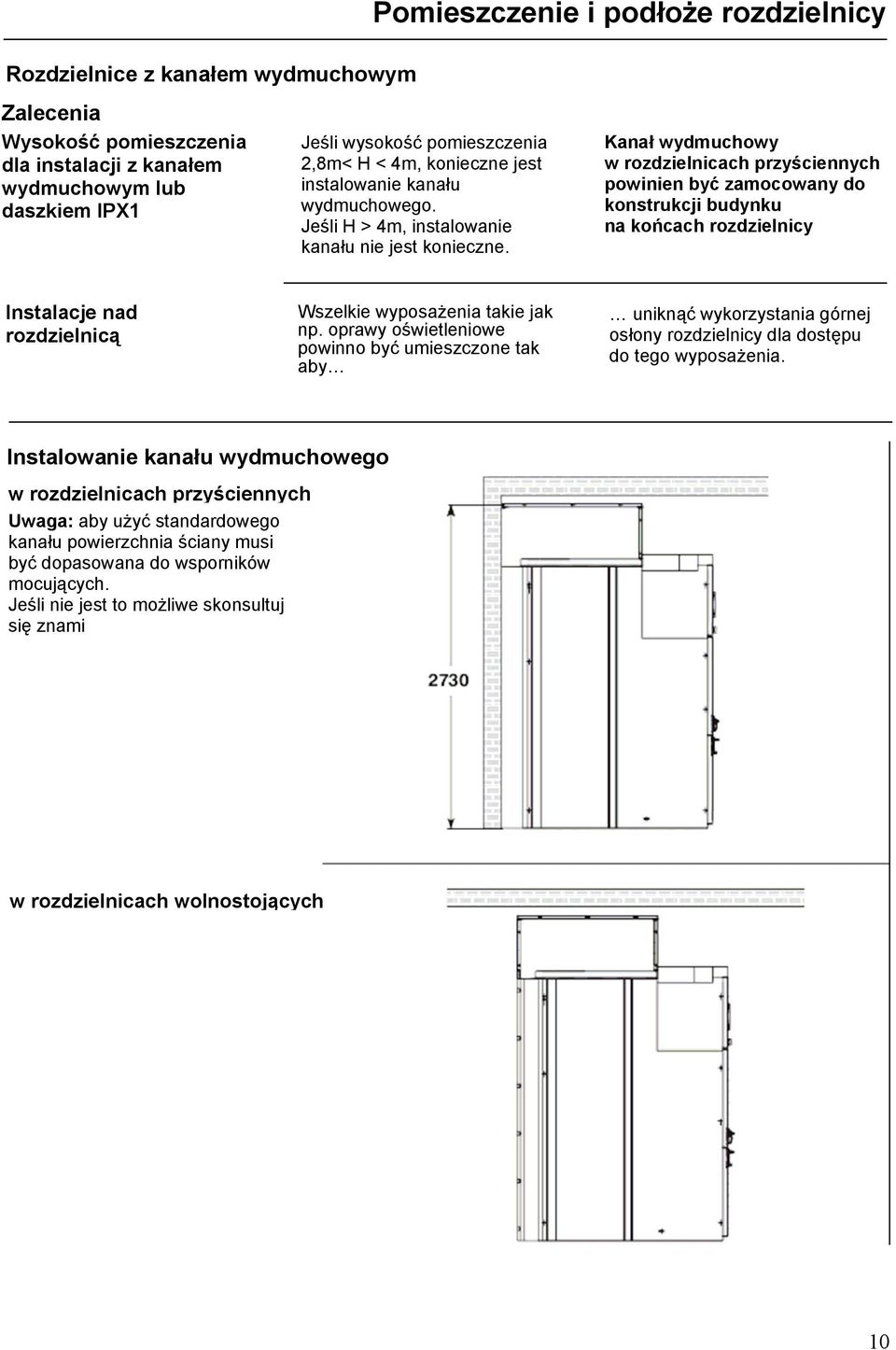

11 Pomieszczenie i podłoże rozdzielnicy Rozdzielnice z kanałem wydmuchowym Zalecenia Wysokość pomieszczenia dla instalacji z kanałem wydmuchowym lub daszkiem IPX1 Jeśli wysokość pomieszczenia 2,8m< H < 4m, konieczne jest instalowanie kanału wydmuchowego. Jeśli H > 4m, instalowanie kanału nie jest konieczne. Kanał wydmuchowy w rozdzielnicach przyściennych powinien być zamocowany do konstrukcji budynku na końcach rozdzielnicy Instalacje nad rozdzielnicą Wszelkie wyposażenia takie jak np. oprawy oświetleniowe powinno być umieszczone tak aby uniknąć wykorzystania górnej osłony rozdzielnicy dla dostępu do tego wyposażenia. Instalowanie kanału wydmuchowego w rozdzielnicach przyściennych Uwaga: aby użyć standardowego kanału powierzchnia ściany musi być dopasowana do wsporników mocujących. Jeśli nie jest to możliwe skonsultuj się znami w rozdzielnicach wolnostojących 10

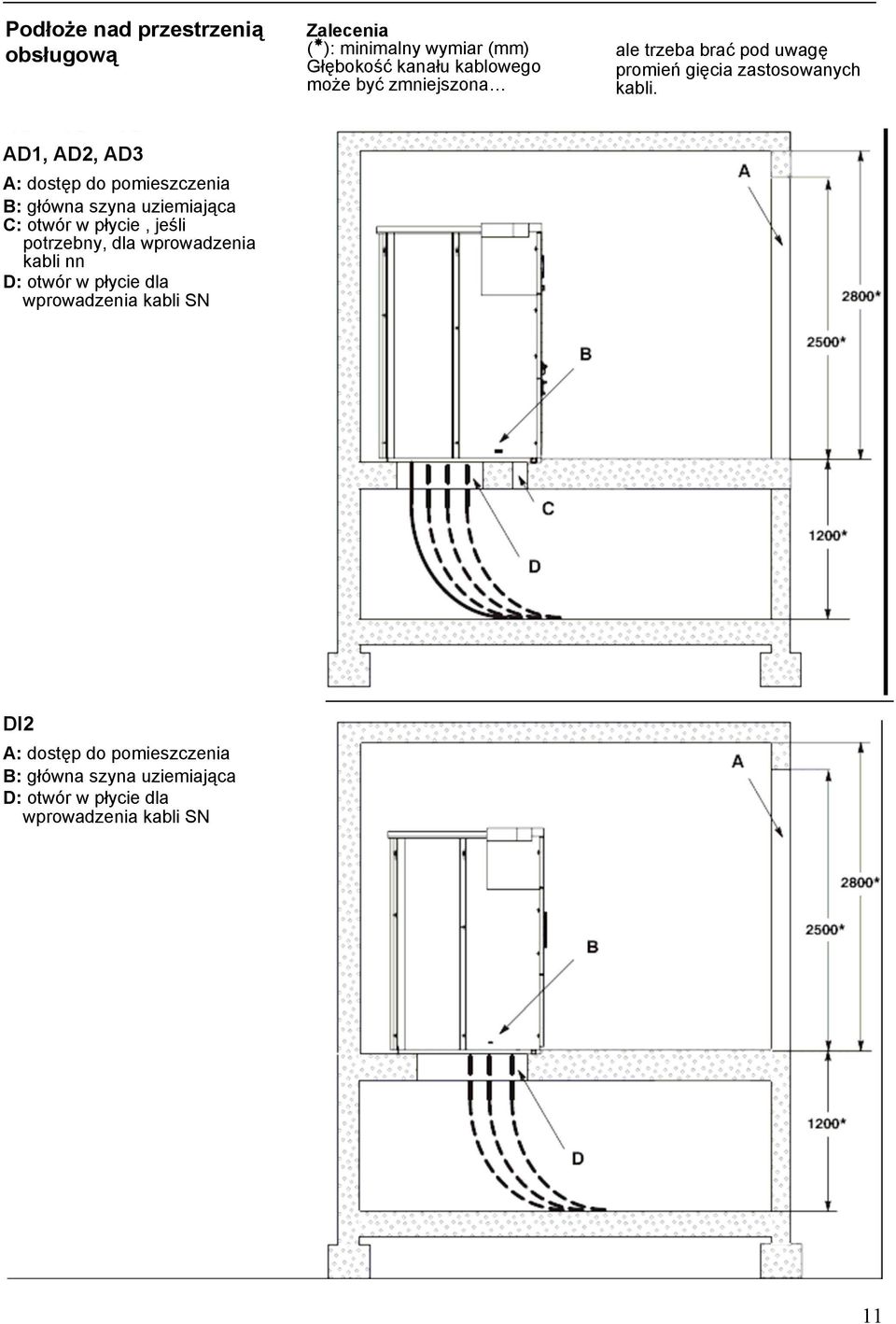

12 Podłoże nad przestrzenią obsługową Zalecenia ( ): minimalny wymiar (mm) Głębokość kanału kablowego może być zmniejszona ale trzeba brać pod uwagę promień gięcia zastosowanych kabli. AD1, AD2, AD3 A: dostęp do pomieszczenia B: główna szyna uziemiająca C: otwór w płycie, jeśli potrzebny, dla wprowadzenia kabli nn D: otwór w płycie dla wprowadzenia kabli SN DI2 A: dostęp do pomieszczenia B: główna szyna uziemiająca D: otwór w płycie dla wprowadzenia kabli SN 11

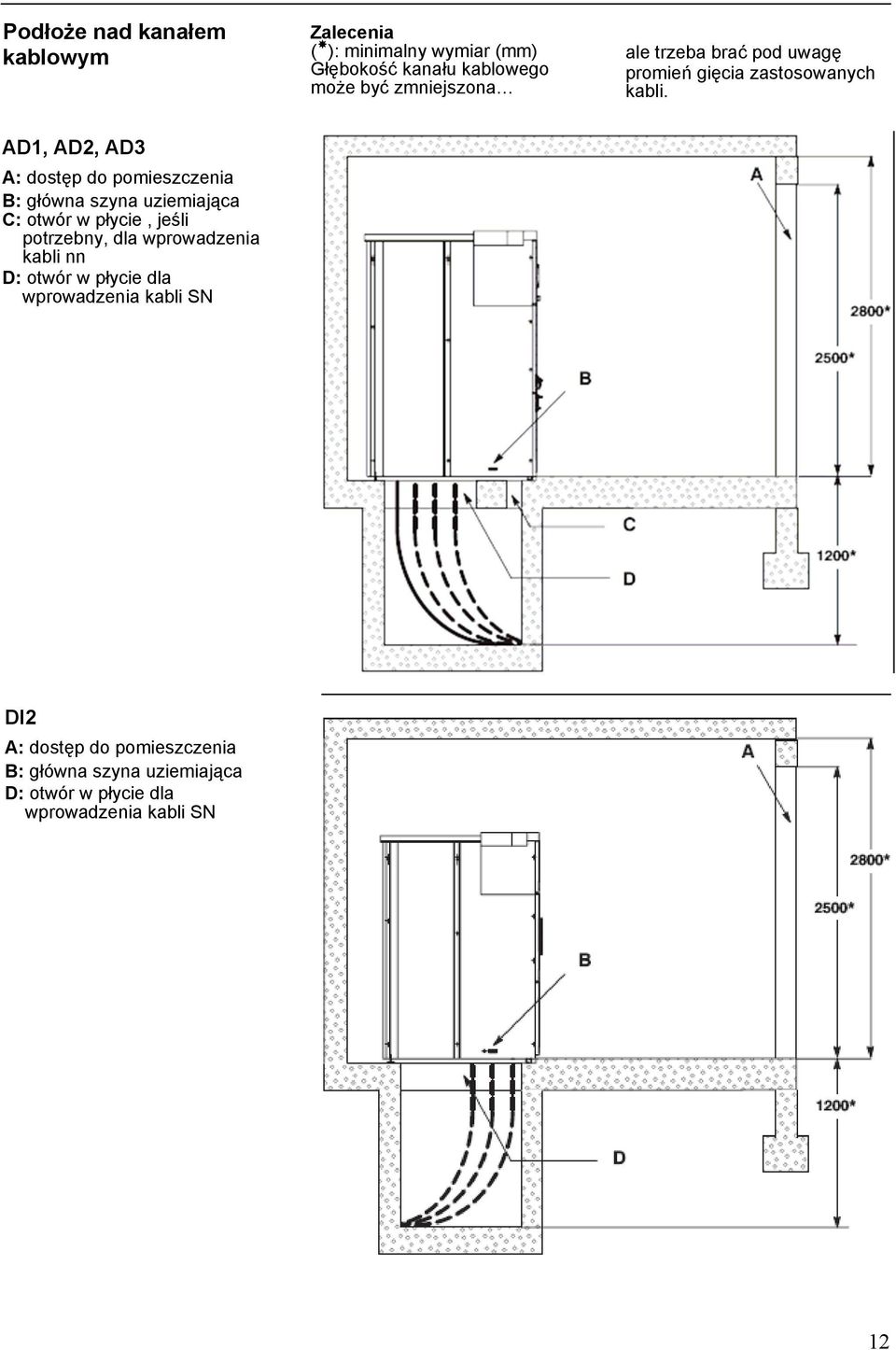

13 Podłoże nad kanałem kablowym Zalecenia ( ): minimalny wymiar (mm) Głębokość kanału kablowego może być zmniejszona ale trzeba brać pod uwagę promień gięcia zastosowanych kabli. AD1, AD2, AD3 A: dostęp do pomieszczenia B: główna szyna uziemiająca C: otwór w płycie, jeśli potrzebny, dla wprowadzenia kabli nn D: otwór w płycie dla wprowadzenia kabli SN DI2 A: dostęp do pomieszczenia B: główna szyna uziemiająca D: otwór w płycie dla wprowadzenia kabli SN 12

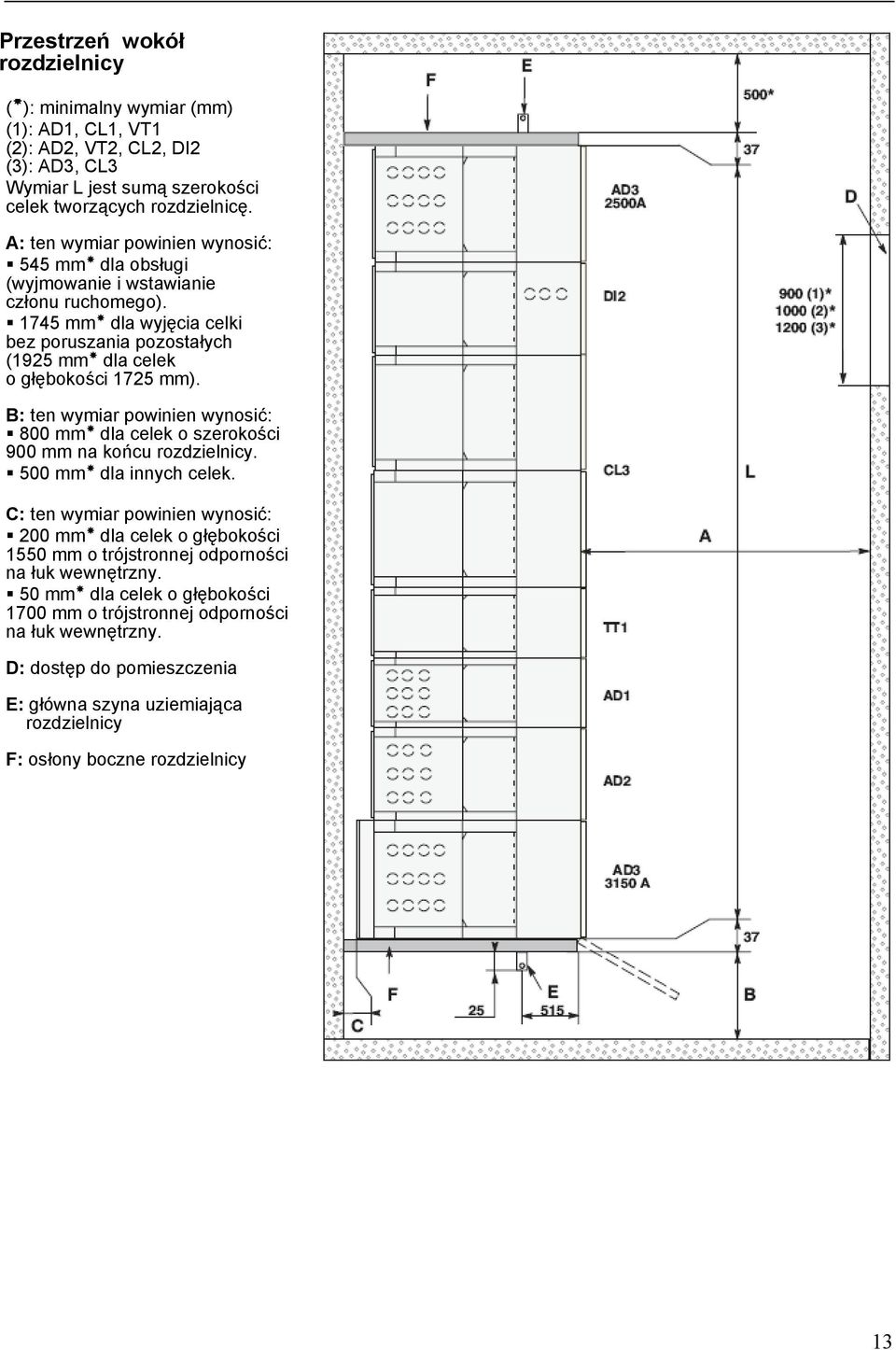

14 Przestrzeń wokół rozdzielnicy ( ): minimalny wymiar (mm) (1): AD1, CL1, VT1 (2): AD2, VT2, CL2, DI2 (3): AD3, CL3 Wymiar L jest sumą szerokości celek tworzących rozdzielnicę. A: ten wymiar powinien wynosić: 545 mm dla obsługi (wyjmowanie i wstawianie członu ruchomego) mm dla wyjęcia celki bez poruszania pozostałych (1925 mm dla celek o głębokości 1725 mm). B: ten wymiar powinien wynosić: 800 mm dla celek o szerokości 900 mm na końcu rozdzielnicy. 500 mm dla innych celek. C: ten wymiar powinien wynosić: 200 mm dla celek o głębokości 1550 mm o trójstronnej odporności na łuk wewnętrzny. 50 mm dla celek o głębokości 1700 mm o trójstronnej odporności na łuk wewnętrzny. D: dostęp do pomieszczenia E: główna szyna uziemiająca rozdzielnicy F: osłony boczne rozdzielnicy 13

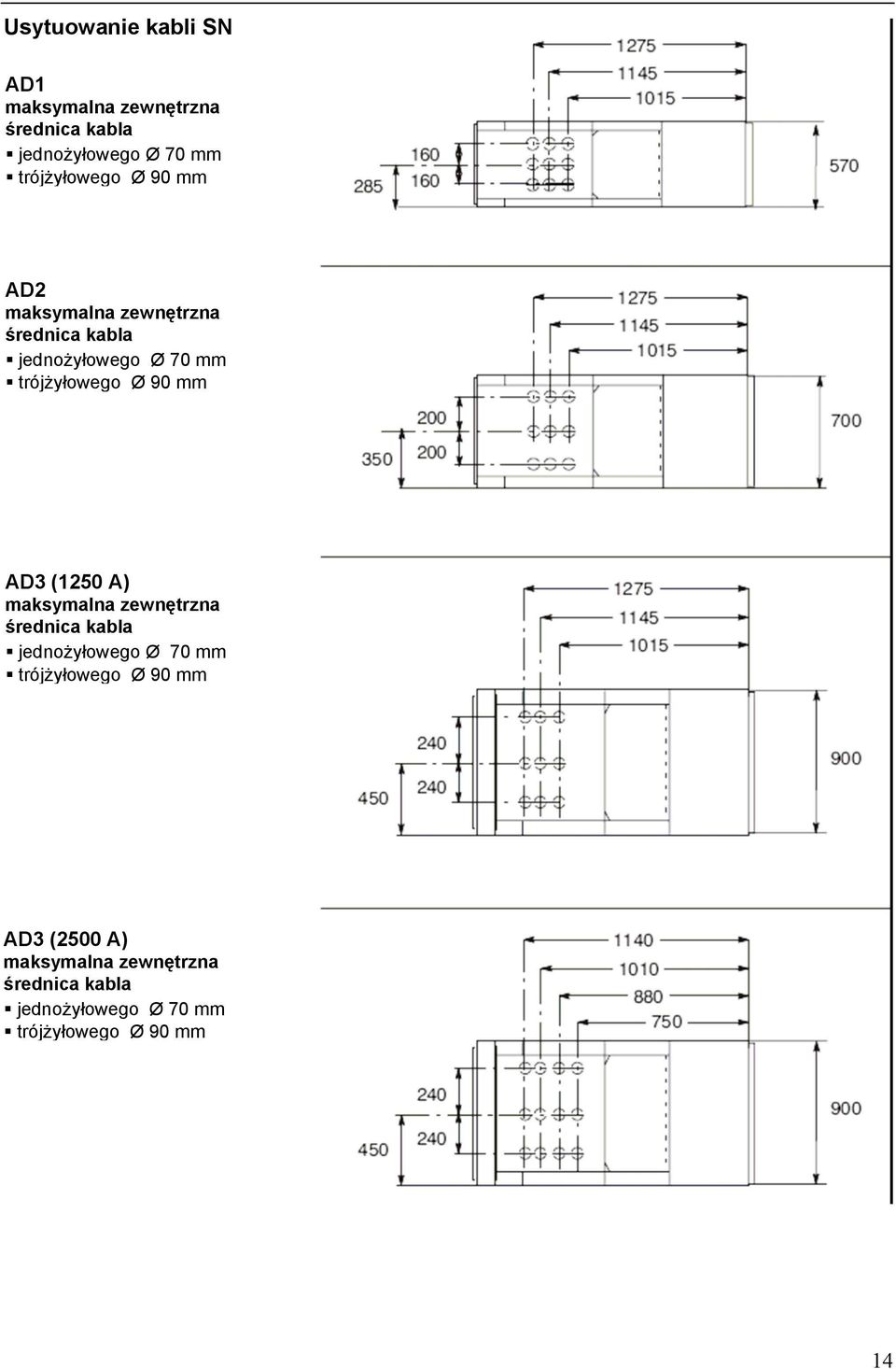

15 Usytuowanie kabli SN AD1 maksymalna zewnętrzna średnica kabla jednożyłowego Ø 70 mm trójżyłowego Ø 90 mm AD2 maksymalna zewnętrzna średnica kabla jednożyłowego Ø 70 mm trójżyłowego Ø 90 mm AD3 (1250 A) maksymalna zewnętrzna średnica kabla jednożyłowego Ø 70 mm trójżyłowego Ø 90 mm AD3 (2500 A) maksymalna zewnętrzna średnica kabla jednożyłowego Ø 70 mm trójżyłowego Ø 90 mm 14

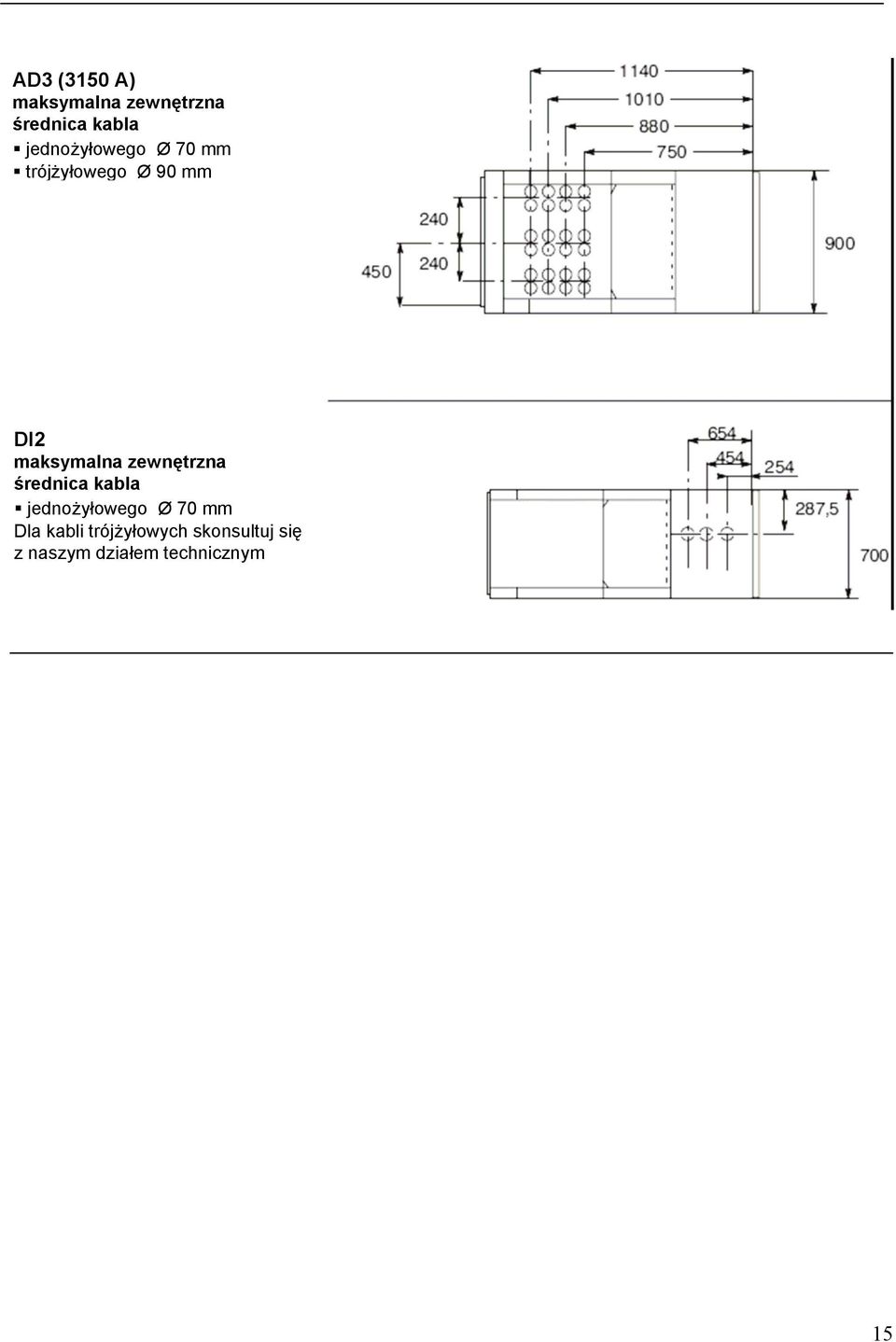

16 AD3 (3150 A) maksymalna zewnętrzna średnica kabla jednożyłowego Ø 70 mm trójżyłowego Ø 90 mm DI2 maksymalna zewnętrzna średnica kabla jednożyłowego Ø 70 mm Dla kabli trójżyłowych skonsultuj się z naszym działem technicznym 15

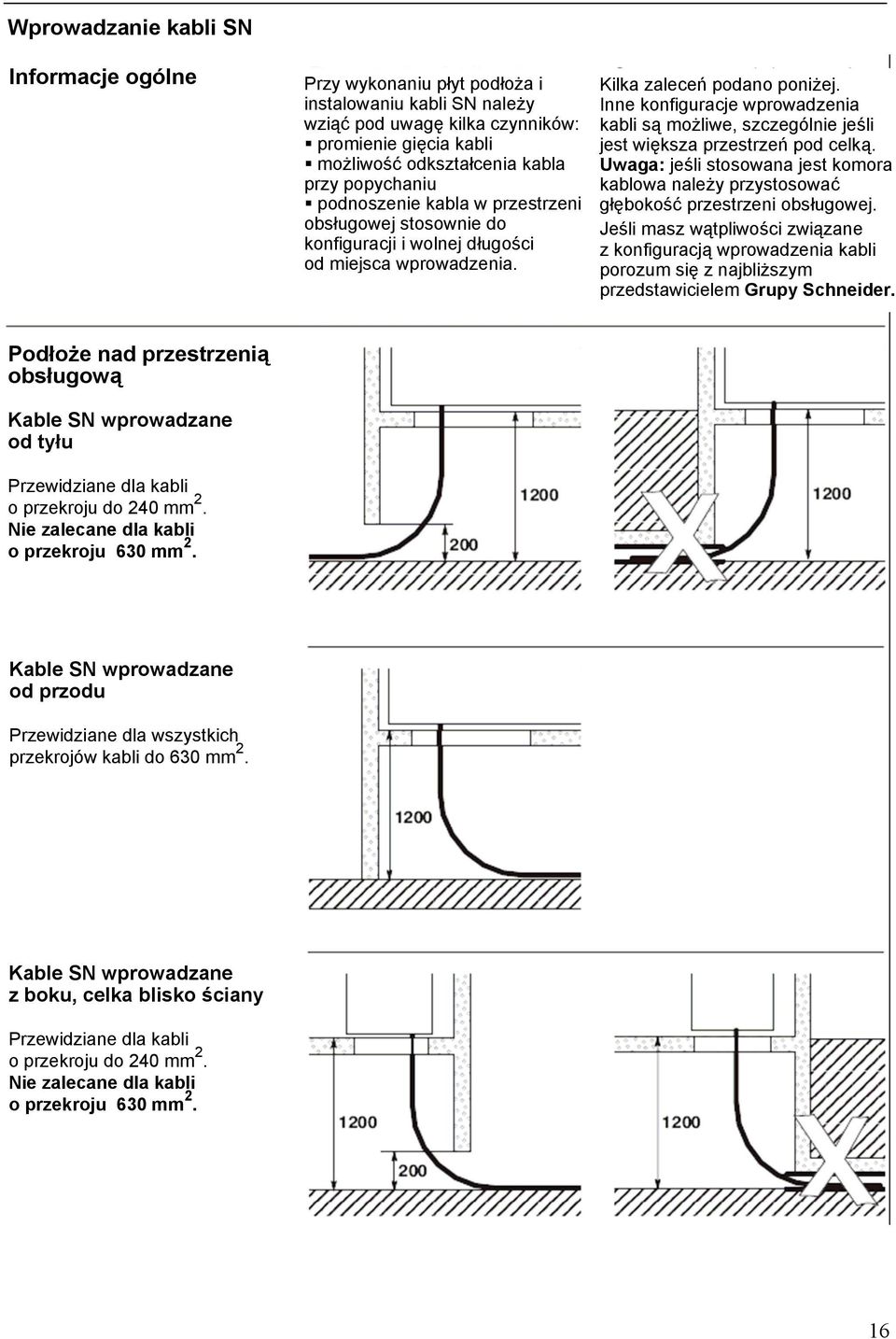

17 Wprowadzanie kabli SN Informacje ogólne Przy wykonaniu płyt podłoża i instalowaniu kabli SN należy wziąć pod uwagę kilka czynników: promienie gięcia kabli możliwość odkształcenia kabla przy popychaniu podnoszenie kabla w przestrzeni obsługowej stosownie do konfiguracji i wolnej długości od miejsca wprowadzenia. Kilka zaleceń podano poniżej. Inne konfiguracje wprowadzenia kabli są możliwe, szczególnie jeśli jest większa przestrzeń pod celką. Uwaga: jeśli stosowana jest komora kablowa należy przystosować głębokość przestrzeni obsługowej. Jeśli masz wątpliwości związane z konfiguracją wprowadzenia kabli porozum się z najbliższym przedstawicielem Grupy Schneider. Podłoże nad przestrzenią obsługową Kable SN wprowadzane od tyłu Przewidziane dla kabli o przekroju do 240 mm 2. Nie zalecane dla kabli o przekroju 630 mm 2. Kable SN wprowadzane od przodu Przewidziane dla wszystkich przekrojów kabli do 630 mm 2. Kable SN wprowadzane z boku, celka blisko ściany Przewidziane dla kabli o przekroju do 240 mm 2. Nie zalecane dla kabli o przekroju 630 mm 2. 16

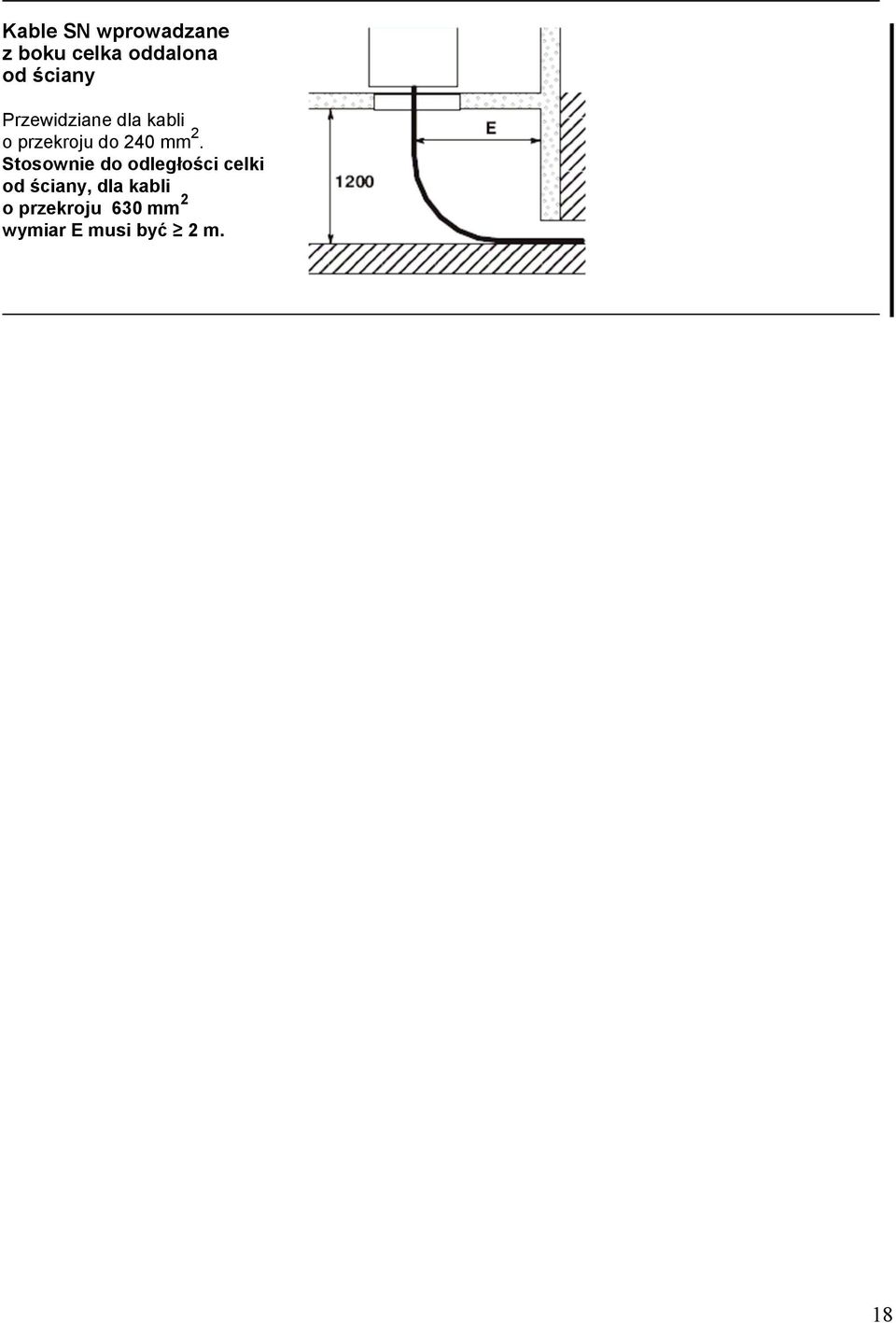

18 Kable SN wprowadzane z boku celka oddalona od ściany Przewidziane dla kabli o przekroju do 240 mm 2. Stosownie do odległości celki od ściany, dla kabli o przekroju 630 mm 2 wymiar E musi być 2 m. Podłoże nad kanałem kablowym Kable SN wprowadzane od tyłu Przewidziane dla kabli o przekroju do 240 mm 2. Nie zalecane dla kabli o przekroju 630 mm 2. Kable SN wprowadzane od przodu Przewidziane dla kabli o przekroju do 240 mm 2. Wprowadzanie kabli przez przepust jest nie zalecne jeśli wymiary kanału nie są większe od minimalnych. Kable SN wprowadzane z boku, celka blisko ściany Przewidziane dla kabli o przekroju do 240 mm 2. Nie zalecane dla kabli o przekroju 630 mm 2. 17

19 Kable SN wprowadzane z boku celka oddalona od ściany Przewidziane dla kabli o przekroju do 240 mm 2. Stosownie do odległości celki od ściany, dla kabli o przekroju 630 mm 2 wymiar E musi być 2 m. 18

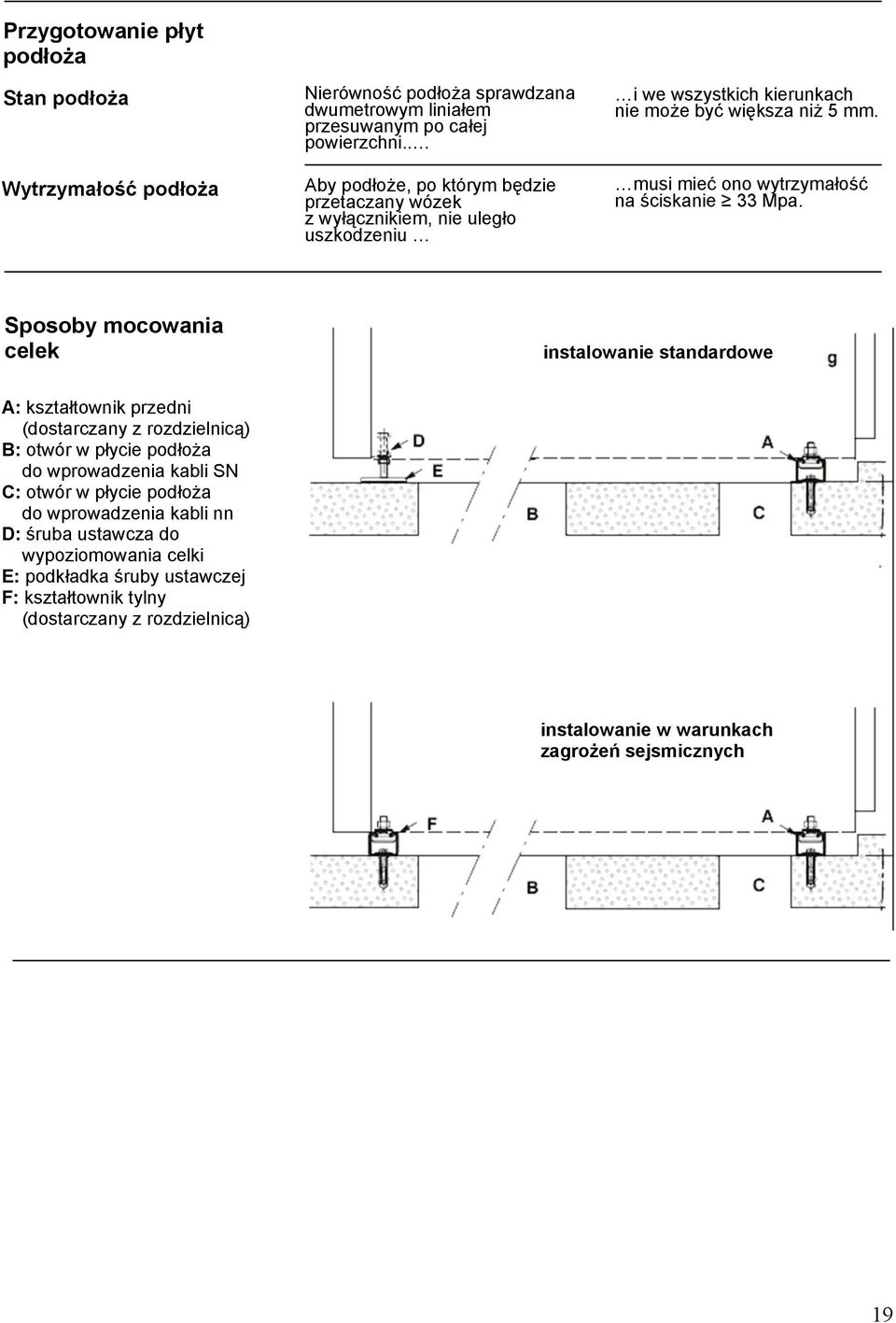

20 Przygotowanie płyt podłoża Stan podłoża Wytrzymałość podłoża Nierówność podłoża sprawdzana dwumetrowym liniałem przesuwanym po całej powierzchni.. Aby podłoże, po którym będzie przetaczany wózek z wyłącznikiem, nie uległo uszkodzeniu i we wszystkich kierunkach nie może być większa niż 5 mm. musi mieć ono wytrzymałość na ściskanie 33 Mpa. Sposoby mocowania celek instalowanie standardowe A: kształtownik przedni (dostarczany z rozdzielnicą) B: otwór w płycie podłoża do wprowadzenia kabli SN C: otwór w płycie podłoża do wprowadzenia kabli nn D: śruba ustawcza do wypoziomowania celki E: podkładka śruby ustawczej F: kształtownik tylny (dostarczany z rozdzielnicą) instalowanie w warunkach zagrożeń sejsmicznych 19

21 Otwory w płytach podłoża w instalacjach standardowych Otwory pod rozdzielnice z celkami AD A: usytuowanie śrub ustawczych B: otwór w płycie podłoża do wprowadzenia kabli SN C: otwór w płycie podłoża do wprowadzenia kabli nn D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu 20

22 Otwory pełne pod rozdzielnice z celkami AD A: usytuowanie śrub ustawczych B: otwór w płycie podłoża do wprowadzenia kabli SN i nn D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu 21

23 Otwory pod rozdzielnice z celkami AD i DI2 A: usytuowanie śrub ustawczych B: otwór w płycie podłoża do wprowadzenia kabli SN do celek AD C: otwór w płycie podłoża do wprowadzenia kabli nn D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu H: otwór w płycie podłoża do wprowadzenia kabli SN do celek DI2 Celki AD Celki DI2 22

24 Otwory pod rozdzielnice z celkami AD i DI2 ( otwór pełny pod celką D12) A: usytuowanie śrub ustawczych B: otwór w płycie podłoża do wprowadzenia kabli SN do celek AD C: otwór w płycie podłoża do wprowadzenia kabli nn D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu H: otwór w płycie podłoża do wprowadzenia kabli SN i nn do celek DI2 Celki AD Celki DI2 23

25 Otwory pod rozdzielnice z celkami AD i DI2 ( otwór pełny pod całą rozdzielnicą) A: usytuowanie śrub ustawczych B: otwór w płycie podłoża do wprowadzenia kabli SN i nn D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu Celki AD i DI2 24

26 Otwory pod rozdzielnice z celkami AD i RHB Uwaga: Pod rozdzielnicami z celkami RHB nie ma przestrzeni montażowej A: usytuowanie śrub ustawczych celek AD B: usytuowanie śrub ustawczych celek RHB C: otwór w płycie podłoża do wprowadzenia kabli SN i nn w celkach AD D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu Celki RHB 25

27 Otwory w płytach podłoża dla warunków zagrożeń sejsmicznych Otwory pod rozdzielnice z celkami AD A: kształtownik tylny B: otwór w płycie podłoża do wprowadzenia kabli SN C: otwór w płycie podłoża do wprowadzenia kabli nn D: kształtownik przedni G: usytuowanie otworów do mocowania celki z przodu L: usytuowanie otworów do mocowania celki z tyłu 26

28 Otwory pełne pod rozdzielnice z celkami AD A: kształtownik tylny B: otwór w płycie podłoża do wprowadzenia kabli SN i nn D: kształtownik przedni G: usytuowanie otworów do mocowania celki z przodu L: usytuowanie otworów do mocowania celki z tyłu 27

29 Otwory pod rozdzielnice z celkami AD i DI2 A: kształtownik tylny B: otwór w płycie podłoża do wprowadzenia kabli SN w celkach AD C: otwór w płycie podłoża do wprowadzenia kabli nn D: kształtownik przedni G: usytuowanie otworów do mocowania celki z przodu H: otwór w płycie podłoża do wprowadzenia kabli SN w celkach DI2 L: usytuowanie otworów do mocowania celki z tyłu Celki AD Celki DI2 28

30 Otwory pod rozdzielnice z celkami AD i DI2 ( otwór pełny pod celką D12) A: kształtownik tylny B: otwór w płycie podłoża do wprowadzenia kabli SN w celkach AD C: otwór w płycie podłoża do wprowadzenia kabli nn D: kształtownik przedni G: usytuowanie otworów do mocowania celki z przodu H: otwór w płycie podłoża do wprowadzenia kabli SN w celkach DI2 L: usytuowanie otworów do mocowania celki z tyłu Celki AD Celki DI2 29

31 Otwory pod rozdzielnice z celkami AD i DI2 ( otwór pełny pod całą rozdzielnicą) A: kształtownik tylny B: otwór w płycie podłoża do wprowadzenia kabli SN w celkach AD D: kształtownik przedni G: usytuowanie otworów do mocowania celki z przodu L: usytuowanie otworów do mocowania celki z tyłu Celki AD i DI2 30

32 Otwory pod rozdzielnice z celkami AD i RHB Uwaga: Pod rozdzielnicami z celkami RHB nie ma przestrzeni montażowej A: kształtownik tylny B: usytuowanie śrub ustawczych celek RHB C: otwór w płycie podłoża do wprowadzenia kabli SN i nn w celkach AD D: kształtownik przedni E: śruba ustawcza do wypoziomowania celki F: podkładka śruby ustawczej G: usytuowanie otworów do mocowania celki z przodu L: usytuowanie otworów do mocowania celki z tyłu Celki RHB 31

33 Mcset Dokumentacja Techniczno Ruchowa Instalowanie rozdzielnicy 32

34 Instalowanie rozdzielnicy opakowanie Opakowanie do transportu lądowego Celka Opakowanie do transportu morskiego Celka Opakowanie trzech celek Przemieszczanie przy użyciu liny z hakami Celka z wyłącznikiem 33

35 Przemieszczanie na rolkach Składowanie Urządzenie należy składować w jego oryginalnym opakowaniu, umieszczone na suchym podłożu lub materiale chroniącym przed wilgocią Składowanie przedłużone po przedłużonym składowaniu należy wyczyścić dokładnie części izolacyjne przed uruchomieniem urządzenia 34

36 Opakowania wyposażenia Opakowania dostarczane z rozdzielnicą opakowanie boki rozdzielnicy człon ruchomy zawartość -osłony boczne - wsporniki mocujące - torebka ze śrubami i sworzniami - zewnętrzne zamknięcie złącza przewodów - 3 korby do obsługi celek - przewody 10mm 2-1 nakładka stykowa do uziemienia - 1 Dokumentacja techniczno ruchowa prace budowlane - kształtowniki do mocowania przodu celki - kołki rozprężne opakowanie (na zamówienie) próby i przeglądy części zapasowe wyposażenie zawartość zestaw do ręcznego uziemienia bezpieczniki, itp. - 1 wózek do uziemienia szyn (opcja) - 1 wskaźnik zgodności faz (opcja) - 1 przewód do prób (opcja) - 1 zestaw zamknięcia kanału W kartonie - 1 uniwersalny wózek wieloczynnościowy lub wózek z płaszczyzną stałą 35

37 Opakowania dostarczane z celką opakowanie zawartość śruby i sworznie do: - mocowania celki do podłoża - mocowania szyn zbiorczych - łączenia celek - przepusty kablowe opakowanie (na zamówienie) - przekładki szynowe - zamek związany z celką -zespół blokady mocowanie kabli (celka AD) - wsporniki obejm - obejmy poziom kablowy - osłona dolna - zamknięcie dolne - tulejki wspornika kabli - torebka ze śrubami i sworzniami opakowanie (na zamówienie) -przekładniki składowej zerowej - zespół blokady -3 połączenia ograniczników przepięć - szyny zbiorcze - zaciski przyłączeniowe kabli - osłona szyn 36

38 Rozpakowanie celki Rozpakowanie celki powinno być wykonane w miejscu jej zainstalowania. Wyłącznik jest dostarczony w celce w pozycji próby. Rozpakuj celkę usuwając drewniane słupki (8 śrub) i foliową osłonę. Usuń opakowania umieszczone w przedziale szynowym celki. Usuń cztery uchwyty do podnoszenia. Aby usunąć uchwyty otwórz drzwi celki. 1: odkręć śruby i usuń zatrzaskowe nakrętki z tyłu, po obu stronach celki. 2: odkręć śruby i nakrętki z przodu po obu stronach celki. NB: zaleca się zachowanie uchwytów oraz śrub i nakrętek, które mogą być przydatne przy przenoszeniu rozdzielnicy. Ostrzeżenie Zabronione jest chodzenie po częściach i opakowaniach mających to oznakowanie. 37

39 Instalowanie kształtowników do mocowania celek Kształtowniki i akcesoria Pobierz te elementy z opakowania prace budowlane dostarczonego z rozdzielnicą Instalacje standardowe 1 odcinek kształtownika A ( długość 2m) 4 kołki rozprężne B 2 przekładki do mocowania C Instalacje dla warunków zagrożeń sejsmicznych 2 odcinki kształtownika A ( długość 2m) 8 kołków rozprężnych B 4 przekładki do mocowania C Umiejscowienie i przystosowanie w instalacjach standardowych Przygotowanie Wiercenie otworów w podłożu i kształtownikach Prostowanie kształtowników Jeśli kształtownik jest wygięty: przyłóż obciążenie wzdłuż niego. mocowanie kształtowników Umiejscowienie i mocowanie kształtowników do podłoża przy użyciu dostarczonych rozprężnych kołków, śrub i podkładek. Ostatni kształtownik należ uciąć do potrzebnej długości. NB: W przypadku rozdzielnicy tylko z celkami AD3 CL3 należy między kształtownikami pozostawić odstęp 40 mm dla naturalnej wentylacji. 38

40 Wypoziomowanie wzdłużne: użyj poziomicy wodnej oraz przekładek przed przykręceniem Wypoziomowanie poprzeczne: użyj poziomicy spirytusowej oraz przekładek przed przykręceniem Dla prawidłowego zainstalowania celki zaleca się aby zachować tolerancję ± 1mm/m oraz szczelinę nie większą niż 3mm na długości rozdzielnicy umiejscowienie i przystosowanie dla warunków zagrożeń sejsmicznych Przygotowanie Wiercenie otworów w podłożu i kształtownikach mocowanie kształtowników Umiejscowienie i mocowanie kształtowników do podłoża przy użyciu dostarczonych rozprężnych kołków, śrub i podkładek. Ostatni kształtownik należ uciąć do potrzebnej długości. NB: W przypadku rozdzielnicy tylko z celkami AD3 CL3 należy między kształtownikami pozostawić odstęp 40 mm dla naturalnej wentylacji. 39

41 Prostowanie kształtowników Jeśli kształtownik jest wygięty: przyłóż obciążenie wzdłuż niego. Wypoziomowanie wzdłużne: użyj poziomicy wodnej oraz przekładek przed przykręceniem śrub. Kształtowniki muszą być ułożone równe bowiem regulacja przy użyciu śrub ustawczych nie jest możliwa. Wypoziomowanie poprzeczne: użyj poziomicy spirytusowej oraz przekładek przed przykręceniem śrub. Dla prawidłowego zainstalowania celki zaleca się aby zachować tolerancję ± 1mm/m oraz szczelinę nie większą niż 3mm na długości rozdzielnicy 40

42 Ogólne zalecenia dla instalowania rozdzielnic Odporność na starzenie rozdzielnic w podstacjach SN zależy od trzech głównych czynników: Poprawny montaż przyłączy kablowych: Nowe technologie z wykorzystaniem kurczliwości na zimno lub z zastosowaniem elementów termokurczliwych umożliwiają łatwy montaż i zapewniają długą żywotność. Konstrukcja pozwala na stosowanie ich w zanieczyszczonym środowisku w surowych warunkach klimatycznych Wentylacja Wymiar kratki wentylacyjnej musi być odpowiedni do strat mocy w podstacji. Kratka musi być umieszczona w pobliżu transformatora tak, aby uniknąć nawiewu powietrza na rozdzielnice. Wpływ wilgotności: Instalowanie grzejnika jest niezbędne w klimatach z dużą wilgotnością względną oraz znaczącymi zmianami temperatury Standardowe momenty dokręcania śrub (śruby i sworznie nie smarowane) śruby moment w Nm Ø 6 13 Ø 8 28 Ø Ø Ø Zastosowane metody: Elastyczne podkładki umieszczone na zewnętrznych stronach szyn i nakładek zapewniają lepszy rozkład naprężeń wywołanych przez śruby dokręcone z zalecanym momentem. 41

43 Umiejscowienie celki w rozdzielnicy Ustaw celki rozdzielnicy zgodnie z rysunkiem na frontowej ścianie i schematem jednokreskowym. Zacznij od umiejscowiena celki, która ma być w środku rozdzielnicy (oprócz przypadku rozbudowy istniejącej rozdzielnicy) a następnie ustaw celki po obu stronach, zgodnie ze wskazaniami zawartymi na stronie 18 i dalszych. Elementy do mocowania celki 1 torebka dla budownictwa standardowego zawiera: W zależności od rodzaju budownictwa weź odpowiednią torebkę z opakowania 1 dostarczonego z celką. do mocowania z tyłu: A : 4 nakrętki HM12 B : 2 nakrętki zatrzaskowe C : 5 podkładek płaskich D : 4 śruby HM12x70 E : 2 podkładki kształtowników do mocowania z przodu: F : 2 sworznie z łbem młotkowym G : 2 przekładki mocujące 1 torebka dla budownictwa odpornego na trzęsienie ziemi zawiera: do mocowania z tyłu: H : 2 sworznie z łbem młotkowym J : 2 przekładki mocujące do mocowania z przodu: H : 2 sworznie z łbem młotkowym K : 2 przekładki mocujące Umieszczenie celki na przestrzeni obsługowej Nie demontuj żadnej części celki. NB: umieszczenie może być dokonane przez przenoszenie dźwigiem lub przetaczanie. Przemieszczanie celki przez przetaczanie. 42

44 Ustawienie i mocowanie celki Czynności opisane poniżej mogą być wykonane tylko po ustawieniu celki na podłożu budowlanym. Umieść podkładki kształtowników E z tyłu celki wykorzystując dostęp z przestrzeni obsługowej Umieść 2 nakrętki zatrzaskowe B z tyłu celki po uzyskaniu dostępu od spodu celki Nakręć nakrętkę kontrującą A na każdą śrubę ustawczą D, umieść podkładkę C, a następnie wkręć śrubę w nakrętkę zatrzaskową B. Unieś tył celki wkręcając 2 śruby ustawcze, tak aby wypoziomować celkę. Mocowanie do podłoża w instalacjach standardowych NB: Zdejmij osłonę przednią. (jeśli celka jest wyposażona w przekładniki napięciowe koniecznym jest ich usunięcie, co opisano na str 78). Pobierane z torebki ze śrubami i sworzniami. Umieść śruby mocujące z przodu celki i dokręć je. 43

45 Mocowanie do podłoża dla warunków zagrożeń sejsmicznych NB: Zdejmij osłonę przednią. (jeśli celka jest wyposażona w przekładniki napięciowe koniecznym jest ich usunięcie, co opisano na str 76). Pobierane z dwóch torebek ze śrubami i sworzniami F i G. Umieść śruby mocujące z tyłu celki i dokręć je. Pobierane z dwóch torebek ze śrubami i sworzniami J i H. Umieść śruby mocujące z przodu celki i dokręć je. 44

46 Łączenie celek Instalowanie uszczelki pomiędzy celkami NB: Przy pierwszej rozbudowie rozdzielnicy skorzystaj z instrukcji obsługi pierwsza rozbudowa rozdzielnicy Umieść samoprzylepną uszczelkę wzdłuż całej przedniej części po prawej stronie celki, za wyjątkiem górnego zakończenia celki. Czynność ta nie jest konieczna dla skrajnej prawej celki. Instaluj drugą celkę tak samo jak pierwszą i dokręć śruby ustawcze Połącz dwie celki ze sobą ( 10 punktów mocowania). Dostęp do punktów mocowania podano na str. 75. skręcanie celek A : skręć śrubami HM8x16 + podkładki M8 oraz nakrętki M8 B : skręć śrubami HM8x30 + podkładki M8 oraz nakrętki M8 + podkładki M8 C : skręć śrubami HM8x30 + podkładki M8 oraz nakrętki M8 D : skręć śrubami HM6x30 + podkładki M6 oraz nakrętki M6 45

47 Sprawdzenie przyłączenia Po połączeniu celek należy sprawdzić prawidłowość przemieszczania członu wysuwnego w całym zakresie tj. od pozycji próby do pozycji przyłączony i zablokowany. Wsuwanie i przyłączanie członu ruchomego oraz zamykanie drzwi omówiono na str.85. Usunięcie wyposażenia transportowego członu ruchomego Czynności opisane poniżej powinny być wykonane po ustawieniu celki na podłożu budowlanym Celki z wyłącznikiem LF Usuń 2 wzmocnienia transportowe (3 śruby na każde wzmocnienie. Umieść 4 nakrętki mocujące osłonę przednią oraz podkładki sprężyste znajdujące się w torebce ze śrubami i sworzniami Moment dokręcania: 8,5 Nm. Przy pierwszej czynności usuń nalepkę BEFORE RACKING. Celki ze stycznikiem Rollarc Usuń 2 wzmocnienia transportowe (3 śruby na każde wzmocnienie. Umieść 4 nakrętki mocujące osłonę przednią oraz podkładki sprężyste znajdujące się w torebce ze śrubami i sworzniami Moment dokręcania: 8,5 Nm. Przy pierwszej czynności usuń nalepkę BEFORE RACKING. Celki z wyłącznikiem EVOLIS Usuń wzmocnienia transportowe. 46

48 Montaż połączeń elektrycznych Informacje ogólne Dla wewnętrznego wyposażenia SN i nn zastosowano połączenia śrubowe. Użyto śrub i sworzni: klasy 8.8 zgodnych z normą NF E Kontrola połączeń W czasie gdy rozdzielnica jest wyłączona dokręć połączenia używając klucza dynamometrycznego. W przypadku demontażu wymień podkładki sprężynujące. NB: przeprowadzić następujące operacje wstępne opisane poniżej. Celki AD i CL bez przekładników napięciowych Operacje wstępne Wysunąć człon wysuwny Umiejscowienie szyn Umiejscowienie kabli SN (nieobowiązkowo) Zamknąć uziemik Usunąć osłonę przednią Usunąć osłonę oddzielającą z przedziału SN Usunąć osłonę dostępu do szyn zbiorczych Usunąć osłonę włazu (nieobowiązkowo) Celki AD i CL z przekładnikami napięciowymi zamocowanymi na stałe Operacje wstępne Wysunąć człon wysuwny Zamknąć uziemik Usunąć osłonę przednią Usunąć przekładniki napięciowe Usunąć osłonę oddzielającą z przedziału SN Usunąć osłonę dostępu do szyn zbiorczych Usunąć osłonę włazu Umiejscowienie szyn Umiejscowienie kabli SN (nieobowiązkowo) (nieobowiązkowo) 47

49 celki AD i CL z przekładnikami napięciowymi wysuwnymi Operacje wstępne Wysunąć człon wysuwny Umiejscowienie szyn Umiejscowienie kabli SN (nieobowiązkowo) Wyjąć bezpieczniki przekładników Zamknąć uziemik Usunąć osłonę przednią Usunąć wysuwne przekładniki Usunąć osłonę oddzielającą z przedziału SN Usunąć osłonę dostępu do szyn zbiorczych (nieobowiązkowo) Usunąć osłonę włazu celki TT z przekładnikami napięciowymi zamocowanymi na stałe Operacje wstępne Usunąć osłonę przednią Usunąć przekładniki Umiejscowienie szyn Umiejscowienie kabli SN Usunąć osłonę oddzielającą z przedziału SN (nieobowiązkowo) Usunąć osłonę dostępu do szyn zbiorczych Usunąć osłonę włazu celki TT z przekładnikami napięciowymi wysuwnymi Operacje wstępne Wyjąć bezpieczniki przekładników Zamknąć uziemik Usunąć osłonę płyty przedniej Usunąć wysuwne przekładniki Usunąć osłonę oddzielającą z przedziału SN Usunąć osłonę dostępu do szyn zbiorczych Usunąć osłonę włazu Umiejscowienie szyn Umiejscowienie kabli SN (nieobowiązkowo) 48

50 Montaż głównej szyny uziemiającej Między celkami NB: to połączenie może być wykonane przy montażu każdej celki lub po zmontowaniu całej rozdzielnicy. A: połączenie umiejscowione przy podstawie celki Odkręć nakrętkę mocującą nakładkę w celce 2 Usuń nakrętkę mocującą nakładkę z celki 1. Przesuń nakładkę z celki 2 do celki 1. Umieść i dokręć śruby dociskowe w celce 1 i celce 2. Moment dokręcenia 28 Nm. Z rozdzielnicy do uziemienia budynku NB: Po zamocowaniu osłony bocznej wybić w niej otwór. Połącz szynę uziemiającą z boku rozdzielnicy, po prawej lub lewej stronie, z uziemieniem budynku. Specjalna nakładka powinna być usytuowana tak aby podłużny otwór znalazł się na zewnątrz celki. Dokręć z momentem 28 Nm. ( nakładka znajduje się w opakowaniu dostarczonym z rozdzielnicą) 49

51 Montaż szyn zbiorczych Połączenia szyn powinny być wykonane podczas montażu każdej celki. Dostęp do szyn z boku celki. Znajdowanie części: - szyny zbiorcze, opakowanie 3 dostarczane z celka. - przekładki szynowe (jeśli występują), opakowanie 1 dostarczane z celka. Jeśli dostęp z boku nie jest możliwy, dostęp z wnętrza rozdzielnicy opisano na str. 75. Umieść szyny pomiędzy dwoma poprzednio zmontowanymi celkami (patrz niżej). Dokręć śruby zaciskowe od strony łbów śrub. Moment dokręcenia 50 Nm Powtórz te operacje przy montażu kolejnych celek. Zasady montażu szyn zbiorczych szyny 1250 A A: widok szyn z góry B: 1 szyna (100 x 8) na fazę C: nakrętka D: podkładka skrzydełkowa E: podkładka płaska F: śruba M10 x 40 50

52 szyny 2500 A A: widok szyn z góry B: 2 szyny (100 x 8) na fazę C: nakrętka D: podkładka skrzydełkowa E: podkładka płaska F: śruba M10 x 55 G: przekładka z trzema otworami H: przekładka z sześcioma otworami szyny 3150 A A: widok szyn z góry B: 3 szyny (100 x 8) na fazę C: nakrętka D: podkładka skrzydełkowa E: podkładka płaska F: śruba M10 x 70 G: przekładka z trzema otworami H: przekładka z sześcioma otworami 51

53 Zasady montażu osłon ( zależnie od potrzeb) Znajdowanie części: osłony, opakowanie 4 dostarczone z celką. Umieść połowę osłony na połączeniu szyn. Zatrzaśnij drugą połowę osłony na 3 szynach. Montaż kabli SN w celkach AD Informacje ogólne Objaśnienia dotyczą wszystkich typów kabli. Znajdowanie części: wspornik, obejmy, śruby, opakowanie 2 dostarczone z celką. A: 3 kable jednożyłowe B: 1 kabel trójżyłowy Dostęp do wnętrza celki. patrz str. 70. Obetnij przepusty kablowe stosownie do liczby kabli i ich średnicy Załóż przepusty na kable. Zarobienie końców kabli stosownie do wyposażenia zgodnie z instrukcją producenta. Montaż kabli SN Montuj kolejno, po ułożeniu kabli: wspornik obejm obejmy płyty tylne Przykręć wspornik obejm pod podłogą celki i zamocuj kable przy użyciu obejm. Uzupełnienie płyty dolnej. Wypełnij nie wykorzystane otwory w płycie używając nie obciętych przepustów 52

54 Wysokość zapewniająca izolację kabla Typ celki Konfiguracja H (mm) toroidy nn 1 kpl. 3 PP 2 kpl. 3 PP toroidy nn 1 kpl. 3 PP 2 kpl. 3 PP - przekładnik prądowy 1 kpl. 3 PP 2 kpl. 3 PP 1 kpl. 3 PP Ograniczniki przepięć demontaż W przypadku celek AD1 lub AD2 wyposażonych w ograniczniki przepięć dostęp do przedziału kablowego od przodu wymaga zdemontowania zestawu ograniczników. 1: usuń połączenie ograniczników z szynami. 2: usuń wspornik izolacyjny. montaż Dla przywrócenia do stanu pierwotnego przeprowadź operacje w odwrotnej kolejności. Moment dokręcenia śrub B: 50Nm, E: 28Nm. 53

55 kable jednożyłowe i trójżyłowe celka bez toroidów i bez przekładników napięciowych Celki AD1 i AD2 1, 2, lub 3 kable na fazę Objaśnienia podano dla jednej fazy. To samo należy wykonać dla pozostałych faz. Znajdowanie części: zaciski przyłączeniowe, śruby, opakowanie 3 dostarczone z celką. Wywierć otwory odpowiednio do otworów w zaciskach przyłączanych kabli. Przykręć zaciski przyłączeniowe A. B: Moment dokręcenia śrub 50 Nm. Przyłącz kable Moment dokręcenia odpowiedni do średnicy śrub. Po zainstalowaniu kabli należy zamocować wspornik obejm ( patrz str.52) Próby wytrzymałości dielektrycznej muszą być przeprowadzone przed przyłączeniem ograniczników przepięć. Przyłączenie ograniczników opisano na str. 55. NB: zestaw elementów łączących do mocowania zacisków obejmuje: 1: śruby M10 x 30 2: podkładki M10 3: nakrętki M10 Przykręć zaciski przyłączeniowe A, C i D. B: Moment dokręcenia śrub 50 Nm. Celki AD3 1, do 4 kabli na fazę Odkręć szyny. Wywierć otwory w szynach odpowiednio do otworów w zaciskach przyłączanych kabli. Kable powinny być ustawione zgodnie z oznakowaniem na szynach przed wierceniem 54

56 Zmontuj ponownie szyny przy użyciu nowych podkładek. Przyłącz kable. Moment dokręcenia śrub odpowiedni do średnicy śrub. Próby wytrzymałości dielektrycznej muszą być przeprowadzone przed przyłączeniem ograniczników przepięć. Zamocuj połączenia ograniczników jeśli one występują. Moment dokręcenia śrub B: 50Nm E: 28Nm Celki AD1 i AD2 z przekładnikami toroidalnymi 1, lub 2 kable na fazę Objaśnienia podano dla jednej fazy. To samo należy wykonać dla pozostałych faz. Znajdowanie części: zaciski przyłączeniowe A, śruby, opakowanie 3 dostarczana z celką. Wywierć otwory w zacisku A odpowiednio do otworów w zaciskach przyłączanych kabli. Przykręć zaciski przyłączeniowe A. Moment dokręcenia śrub 50 Nm. NB: zestaw elementów łączących do mocowania zacisków obejmuje: 1: śruby M10 x 30 2: podkładki M10 3: nakrętki M10 Celki AD1 1, kabel na fazę Objaśnienia podano dla jednej fazy. To samo należy wykonać dla pozostałych faz. Umieść kabel fazy 2 w toroidzie. 55

57 NB: zestaw elementów łączących do mocowania zacisków obejmuje: 1: śruby M10 x 30 2: podkładki M10 3: nakrętki M10 Przyłącz kable do przyłącza. Moment dokręcenia odpowiedni do średnicy śrub. Po zainstalowaniu kabli należy zamocować wspornik obejm ( patrz str. 52). Celki AD2 1 kabel na fazę Umieść kable w toroidach. NB: zestaw elementów łączących do mocowania zacisków obejmuje: 1: śruby M10 x 30 2: podkładki M10 3: nakrętki M10 Przyłącz kable do przyłącza. Moment dokręcenia odpowiedni do średnicy śrub. Po zainstalowaniu kabli należy zamocować wspornik obejm ( patrz str. 52). Celki AD2 2 kable na fazę Umieść kable w toroidach. 56

58 NB: zestaw elementów łączących do mocowania zacisków obejmuje: 1: śruby M10 x 30 2: podkładki M10 3: nakrętki M10 Przyłącz kable. Moment dokręcenia odpowiedni do średnicy śrub. Próby wytrzymałości dielektrycznej muszą być przeprowadzone przed przyłączeniem ograniczników przepięć. Po zainstalowaniu kabli należy zamocować wspornik obejm ( patrz str. 52). Uziemienie ekranów kabli SN W przekładnikach toroidalnych okrągłych i owalnych Przyłącze ekranu znajduje się pod celką Ekran izolowanych kabli SN musi zawsze przechodzić przez toroid przed przyłączeniem go do głównej szyny uziemiającej rozdzielnicy W przekładnikach toroidalnych Przykłady przepuszczania kabli A: 1 kabel trójżyłowy 1 żyła na fazę 3 oploty uziemione B: 2 kable trójżyłowe 2 żyły na fazę 6 oplotów uziemionych C: 3 kable jednożyłowe 1 żyła na fazę 3 oploty uziemione D: 6 kabli jednożyłowych 2 żyły na fazę 6 oplotów uziemionych We wszystkich przypadkach ekran kabli SN musi być izolowany i przechodzić przez toroid składowej zerowej przed przyłączeniem do uziemienia rozdzielnicy Przyłączenie ekranu do szyny uziemiającej rozdzielnicy jest możliwe z przestrzeni obsługowej. Przykład: 1 kabel na fazę, przyłączone 3 ekrany. 2 kable na fazę, przyłączonych 6 ekranów. 57

59 Prowadzenie i przyłączanie kabli nn Wprowadzenie kabli z boku rozdzielnicy Zdejmij osłonę górną z każdej celki (6 śrub). Zdejmij korytko kablowe. Umieść wiązki i przewody zasilające. Przyłącz przewody celka po celce, wyprowadzając je przez przepusty w korytku. Załóż korytko kablowe. Przyłącz przewody do listew zaciskowych. Załóż osłonę górną (6 śrub na osłonę). Wprowadzenie kabli od góry celki Zdejmij osłonę korytka kablowego umieszczoną na osłonie górnej (4 śruby), jak również samą osłonę (6 śrub). Wytnij w osłonie korytka otwory stosownie do instalowanych przewodów. Umieść w osłonie dławiki i przeprowadź przez nie przewody. 58

60 Załóż osłonę korytka (4 śruby). Przyłącz przewody do listew zaciskowych i załóż osłonę górną (6 śrub). Wprowadzenie kabli od dołu celki Usuń korytko kablowe. Obetnij stosownie do liczby i średnicy kabli. (maksimum 5 średnic 20mm) w przekroju korytka kablowego. Odkręć osłony górne i wszystkie osłony górnych korytek kablowych (6 i 4 śruby). Przeprowadź przewody i kable zasilające aż do góry celki. Załóż pionowe korytko kablowe. Doprowadź przewody do listwy zaciskowej i przyłącz je. Przykręć osłony górne (6 i 4 śruby na osłonę). 59

61 Montaż osłon kanału wydmuchowego Kanał wydmuchowy montowany do ściany A: przód celki B: tył celki 1: widok od góry 2: widok od spodu kanał wydmuchowy czterostronny A: przód celki B: tył celki 1: widok od góry 2: widok od spodu 60

62 Zakończenie kanału wydmuchowego A: przód celki B: tył celki 1: widok od góry 2: widok od góry 3: widok od spodu 61

63 osłona górna IPX1 celek przyściennych A: przód celki B: tył celki 1: widok od góry 2: widok od spodu osłona górna IPX1 celek wolnostojących A: przód celki B: tył celki 1: widok od góry 2: widok od spodu 62

64 Montaż osłon bocznych rozdzielnicy Na lewej bocznej osłonie celki umieść zatrzaskowe nakrętki. NB: czynności są jednakowe dla lewej i prawej strony rozdzielnicy Upewnij się, że boczna osłona szyn zbiorczych jest zmontowana, przed montażem osłon bocznych rozdzielnicy. Na lewej i prawej krańcowej celce umieść śruby (M8) mocujące 4 słupki osłon bocznych (po prawej i lewej stronie rozdzielnicy). Montaż osłon bocznych na celkach krańcowych Wybij otwory w dolnej części osłon celem stworzenia wyjścia dla szyny uziemiającej (1 na osłonę). 63

65 Montaż osłon bocznych (1,2 i 3) oraz bocznych korytek kablowych 4 (po prawej i lewej stronie rozdzielnicy). A: śruby HM8 + nakrętki M8 B: śruby HM6 + nakrętki M6 C: zestaw śruby HM8 x 30 + podkładki M8 i nakrętki HM8 + podkładki M8 64

66 Osłona boczna 3 jest montowana tylko w rozdzielnicach przyściennych. D: zestaw śruby HM8 x 30 + podkładki M8 i nakrętki HM8 + podkładki M8 Zdejmij osłonę górną A (6 śrub). Wprowadź kable przez korytko 4. Załóż osłonę. Przykręć śruby (6 śrub). Schowaj korby napędowe w dostępnych z przodu otworach osłony bocznej 65
