1 Technika soarna CPC i Sunnyine czyni niezaeżnym Koektory Peetskesse

2 Technoogia, która zachwyca Satysfakcja kientów nam nie wystarcza My chcemy Cię zachwycić! 2

3 czyni niezaeżnym Słońce darmowa energia!! czyni niezaeżnym jest niewyczerpywana jest przyjazna środowisku 3

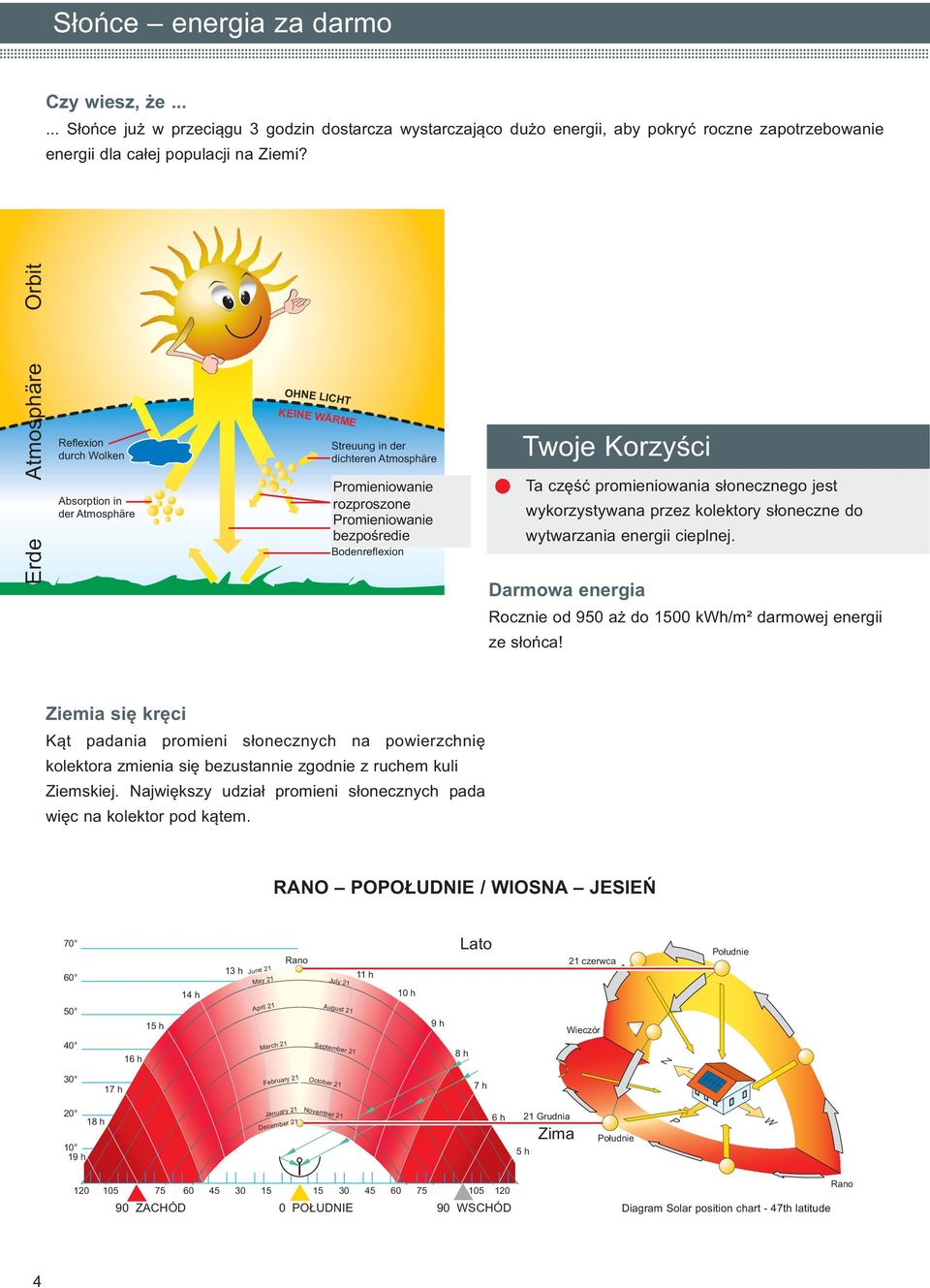

4 Słońce energia za darmo Czy wiesz, że Słońce już w przeciągu 3 godzin dostarcza wystarczająco dużo energii, aby pokryć roczne zapotrzebowanie energii da całej popuacji na Ziemi? Erde Atmosphäre Orbit Refexion durch Woken Absorption in der Atmosphäre OHNE LICHT KEINE WÄRME Streuung in der dichteren Atmosphäre Promieniowanie diffuse rozproszone Strahung Promieniowanie direkte Strahung bezpośredie Bodenrefexion Twoje Korzyści Ta część promieniowania słonecznego jest wykorzystywana przez koektory słoneczne do wytwarzania energii ciepnej. Darmowa energia Rocznie od 950 aż do 1500 kwh/m² darmowej energii ze słońca! Ziemia się kręci Kąt padania promieni słonecznych na powierzchnię koektora zmienia się bezustannie zgodnie z ruchem kui Ziemskiej. Największy udział promieni słonecznych pada więc na koektor pod kątem. RANO POPOŁUDNIE / WIOSNA JESIEŃ h 15 h 14 h 13 h June 21 May 21 Apri 21 March 21 Rano Juy 21 August 21 September h 10 h 9 h Lato 8 h 21 czerwca Wieczór Południe h February 21 October 21 7 h h h January 21 December 21 November 21 6 h 5 h 21 Grudnia Zima Południe Z W P ZACHÓD 0 POŁUDNIE 90 WSCHÓD Diagram Soar position chart - 47th atitude Rano 4

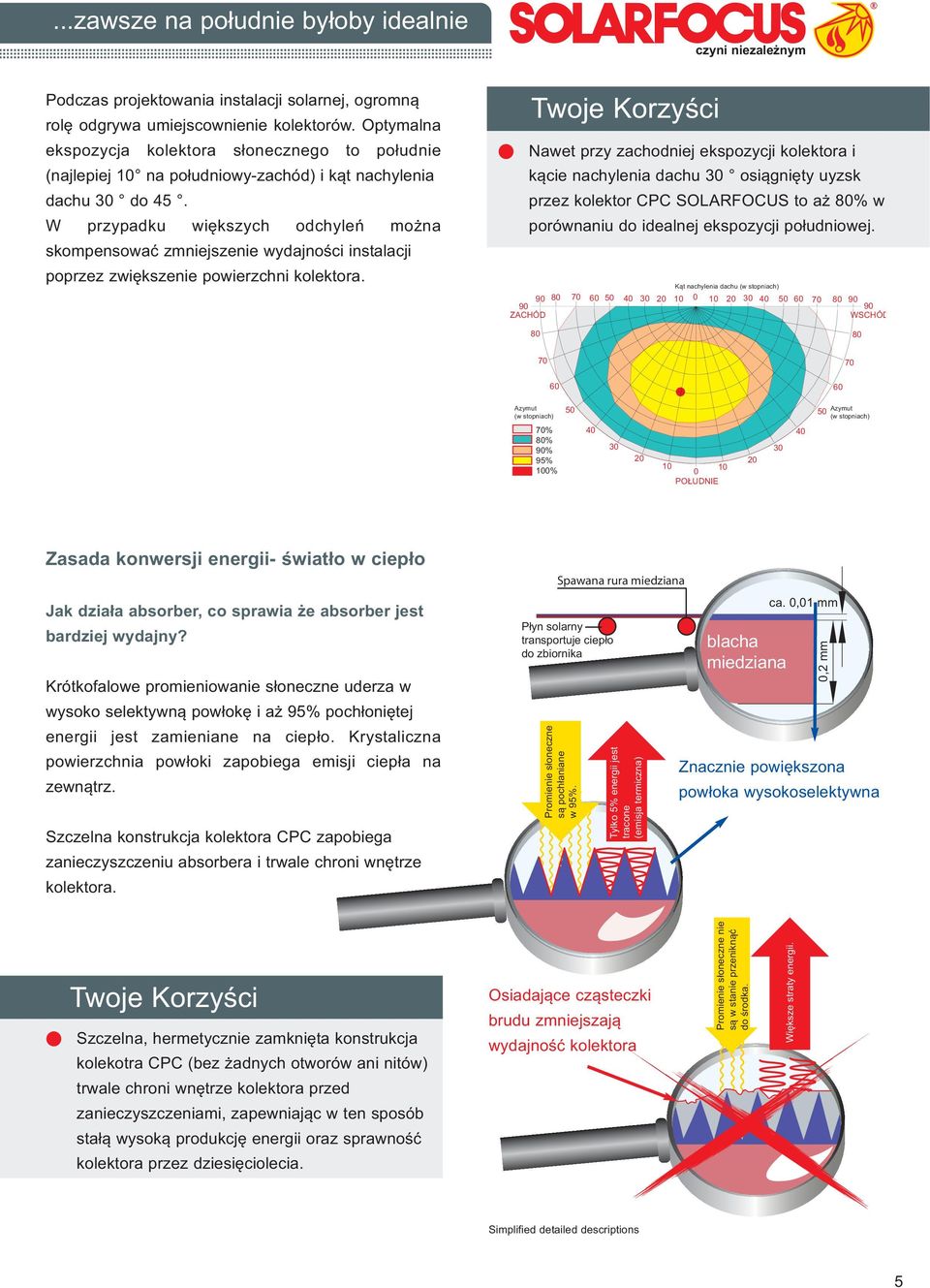

5 ...zawsze na południe byłoby ideanie czyni niezaeżnym Podczas projektowania instaacji soarnej, ogromną roę odgrywa umiejscownienie koektorów. Optymana ekspozycja koektora słonecznego to południe (najepiej 10 na południowy-zachód) i kąt nachyenia dachu 30 do 45. W przypadku większych odchyeń można skompensować zmniejszenie wydajności instaacji poprzez zwiększenie powierzchni koektora. Twoje Korzyści Nawet przy zachodniej ekspozycji koektora i kącie nachyenia dachu 30 osiągnięty uyzsk przez koektor CPC SOLARFOCUS to aż 80% w porównaniu do ideanej ekspozycji południowej. Kąt nachyenia dachu (w stopniach) ZACHÓD WSCHÓD Azymut (w stopniach) 50 Azymut 50 (w stopniach) 70% 80% 90% 95% 100% POŁUDNIE Zasada konwersji energii- światło w ciepło Jak działa absorber, co sprawia że absorber jest bardziej wydajny? Krótkofaowe promieniowanie słoneczne uderza w wysoko seektywną powłokę i aż 95% pochłoniętej energii jest zamieniane na ciepło. Krystaiczna powierzchnia powłoki zapobiega emisji ciepła na zewnątrz. Szczena konstrukcja koektora CPC zapobiega zanieczyszczeniu absorbera i trwae chroni wnętrze koektora. Spawana rura miedziana Płyn soarny transportuje ciepło do zbiornika Promienie słoneczne są pochłaniane w 95%. Tyko 5% energii jest tracone (emisja termiczna) bacha miedziana ca. 0,01 mm 0,2 mm Znacznie powiększona powłoka wysokoseektywna Twoje Korzyści Szczena, hermetycznie zamknięta konstrukcja koekotra CPC (bez żadnych otworów ani nitów) trwae chroni wnętrze koektora przed zanieczyszczeniami, zapewniając w ten sposób stałą wysoką produkcję energii oraz sprawność koektora przez dziesięcioecia. Osiadające cząsteczki brudu zmniejszają wydajność koektora Promienie słoneczne nie są w stanie przeniknąć do środka. Większe straty energii. Simpified detaied descriptions 5

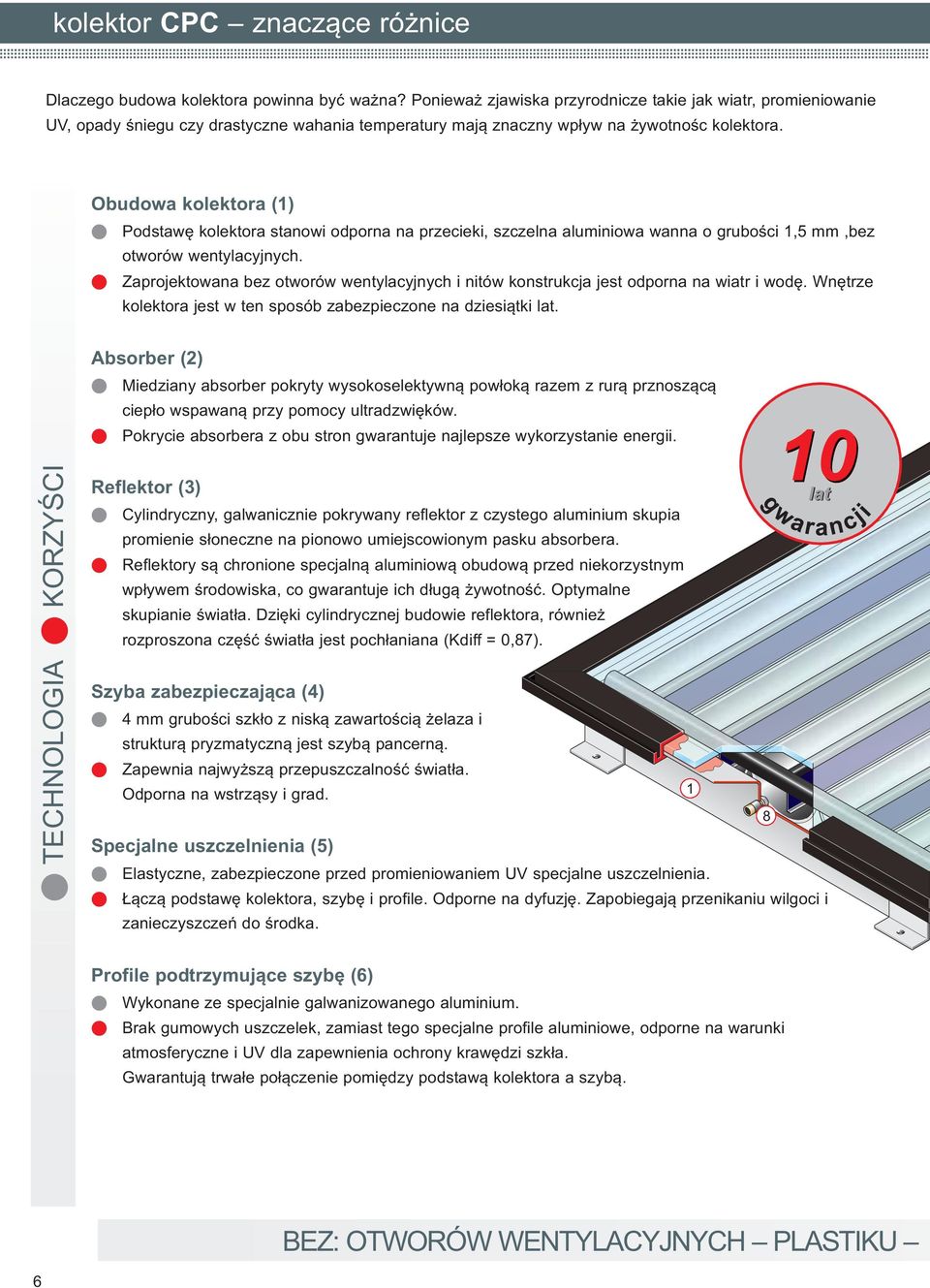

6 koektor CPC znaczące różnice Daczego budowa koektora powinna być ważna? Ponieważ zjawiska przyrodnicze takie jak wiatr, promieniowanie UV, opady śniegu czy drastyczne wahania temperatury mają znaczny wpływ na żywotnośc koektora. Obudowa koektora (1) Podstawę koektora stanowi odporna na przecieki, szczena auminiowa wanna o grubości 1,5 mm,bez otworów wentyacyjnych. Zaprojektowana bez otworów wentyacyjnych i nitów konstrukcja jest odporna na wiatr i wodę. Wnętrze koektora jest w ten sposób zabezpieczone na dziesiątki at. Absorber (2) Miedziany absorber pokryty wysokoseektywną powłoką razem z rurą prznoszącą ciepło wspawaną przy pomocy utradzwięków. Pokrycie absorbera z obu stron gwarantuje najepsze wykorzystanie energii. TECHNOLOGIA KORZYŚCI Refektor (3) Cyindryczny, gawanicznie pokrywany refektor z czystego auminium skupia promienie słoneczne na pionowo umiejscowionym pasku absorbera. Refektory są chronione specjaną auminiową obudową przed niekorzystnym wpływem środowiska, co gwarantuje ich długą żywotność. Optymane skupianie światła. Dzięki cyindrycznej budowie refektora, również rozproszona część światła jest pochłaniana (Kdiff = 0,87). Szyba zabezpieczająca (4) 4 mm grubości szkło z niską zawartością żeaza i strukturą pryzmatyczną jest szybą pancerną. Zapewnia najwyższą przepuszczaność światła. Odporna na wstrząsy i grad. 1 8 Specjane uszczenienia (5) Eastyczne, zabezpieczone przed promieniowaniem UV specjane uszczenienia. Łączą podstawę koektora, szybę i profie. Odporne na dyfuzję. Zapobiegają przenikaniu wigoci i zanieczyszczeń do środka. Profie podtrzymujące szybę (6) Wykonane ze specjanie gawanizowanego auminium. Brak gumowych uszczeek, zamiast tego specjane profie auminiowe, odporne na warunki atmosferyczne i UV da zapewnienia ochrony krawędzi szkła. Gwarantują trwałe połączenie pomiędzy podstawą koektora a szybą. BEZ: OTWORÓW WENTYLACYJNYCH PLASTIKU 6

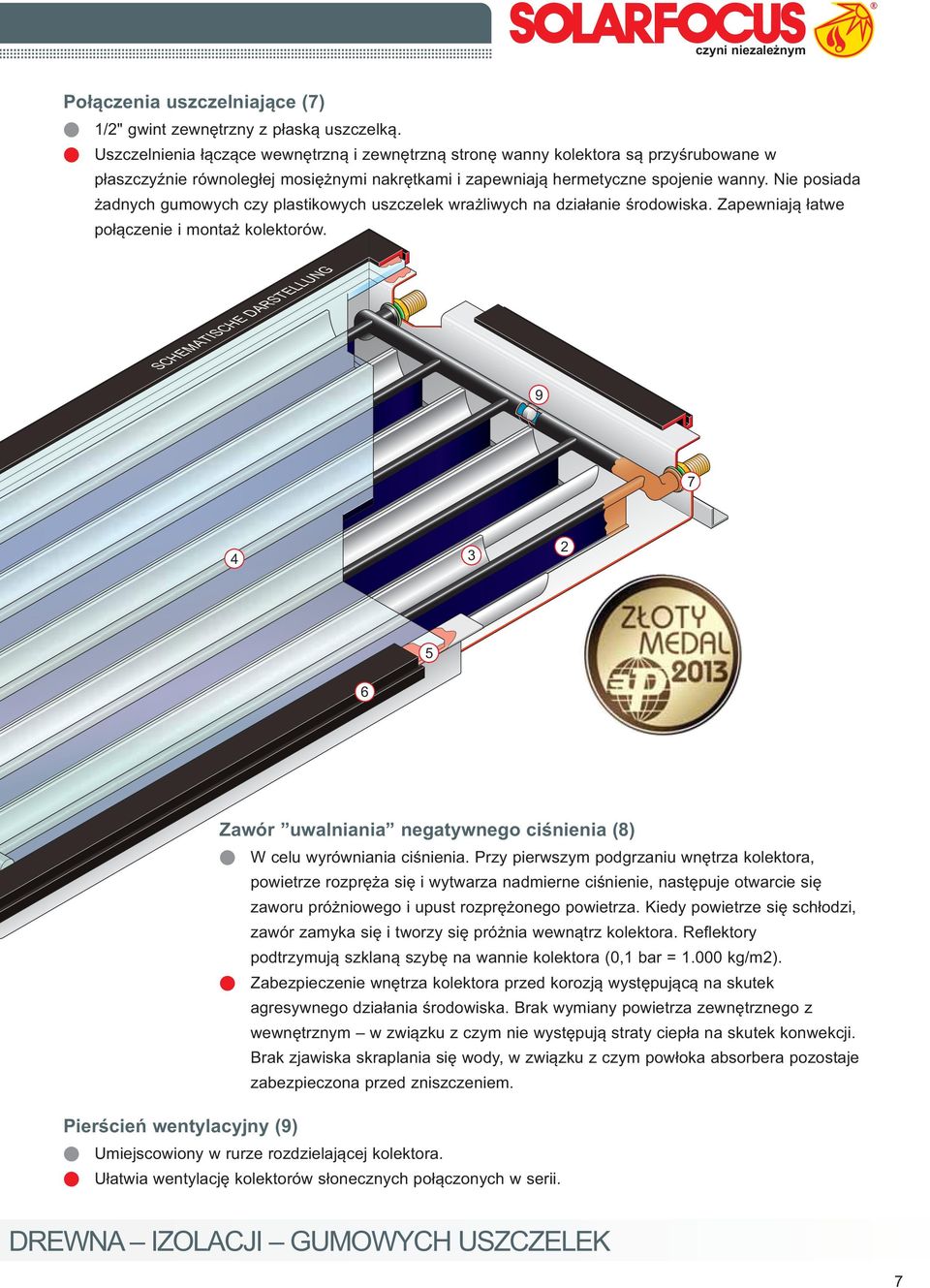

7 czyni niezaeżnym Połączenia uszczeniające (7) 1/2" gwint zewnętrzny z płaską uszczeką. Uszczenienia łączące wewnętrzną i zewnętrzną stronę wanny koektora są przyśrubowane w płaszczyźnie równoegłej mosiężnymi nakrętkami i zapewniają hermetyczne spojenie wanny. Nie posiada żadnych gumowych czy pastikowych uszczeek wrażiwych na działanie środowiska. Zapewniają łatwe połączenie i montaż koektorów. SCHEMATISCHE DARSTELLUNG Zawór uwaniania negatywnego ciśnienia (8) W ceu wyrówniania ciśnienia. Przy pierwszym podgrzaniu wnętrza koektora, powietrze rozpręża się i wytwarza nadmierne ciśnienie, następuje otwarcie się zaworu próżniowego i upust rozprężonego powietrza. Kiedy powietrze się schłodzi, zawór zamyka się i tworzy się próżnia wewnątrz koektora. Refektory podtrzymują szkaną szybę na wannie koektora (0,1 bar = kg/m2). Zabezpieczenie wnętrza koektora przed korozją występującą na skutek agresywnego działania środowiska. Brak wymiany powietrza zewnętrznego z wewnętrznym w związku z czym nie występują straty ciepła na skutek konwekcji. Brak zjawiska skrapania się wody, w związku z czym powłoka absorbera pozostaje zabezpieczona przed zniszczeniem. Pierścień wentyacyjny (9) Umiejscowiony w rurze rozdzieającej koektora. Ułatwia wentyację koektorów słonecznych połączonych w serii. DREWNA IZOLACJI GUMOWYCH USZCZELEK 7

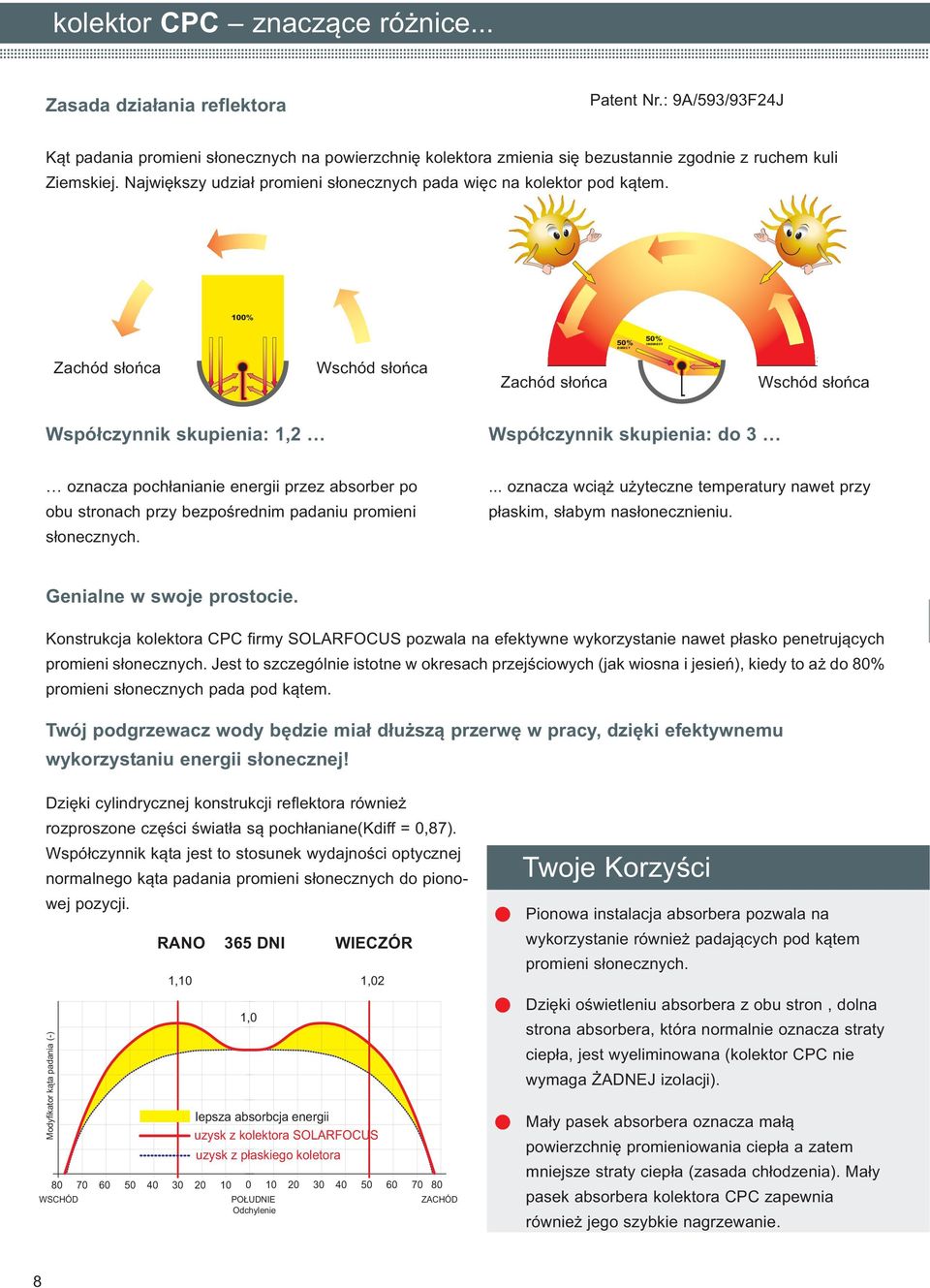

8 koektor CPC znaczące różnice... Zasada działania refektora Patent Nr.: 9A/593/93F24J Kąt padania promieni słonecznych na powierzchnię koektora zmienia się bezustannie zgodnie z ruchem kui Ziemskiej. Największy udział promieni słonecznych pada więc na koektor pod kątem. 100% Zachód słońca Wschód słońca Zachód słońca 50% DIRECT 50% INDIRECT SONNEN- UNTERGANG SONNEN- AUFGANG SONNEN- UNTERGANG SONNEN- AUFGANG Wschód słońca Współczynnik skupienia: 1,2 Współczynnik skupienia: do 3 oznacza pochłanianie energii przez absorber po obu stronach przy bezpośrednim padaniu promieni słonecznych.... oznacza wciąż użyteczne temperatury nawet przy płaskim, słabym nasłonecznieniu. Geniane w swoje prostocie. Konstrukcja koektora CPC firmy SOLARFOCUS pozwaa na efektywne wykorzystanie nawet płasko penetrujących promieni słonecznych. Jest to szczegónie istotne w okresach przejściowych (jak wiosna i jesień), kiedy to aż do 80% promieni słonecznych pada pod kątem. Twój podgrzewacz wody będzie miał dłuższą przerwę w pracy, dzięki efektywnemu wykorzystaniu energii słonecznej! Dzięki cyindrycznej konstrukcji refektora również rozproszone części światła są pochłaniane(kdiff = 0,87). Współczynnik kąta jest to stosunek wydajności optycznej normanego kąta padania promieni słonecznych do pionowej pozycji. Modyfikator kąta padania (-) RANO 365 DNI WIECZÓR 1,10 1,02 1,0 epsza absorbcja energii uzysk z koektora SOLARFOCUS uzysk z płaskiego koetora WSCHÓD POŁUDNIE ZACHÓD Odchyenie Twoje Korzyści Pionowa instaacja absorbera pozwaa na wykorzystanie również padających pod kątem promieni słonecznych. Dzięki oświeteniu absorbera z obu stron, dona strona absorbera, która normanie oznacza straty ciepła, jest wyeiminowana (koektor CPC nie wymaga ŻADNEJ izoacji). Mały pasek absorbera oznacza małą powierzchnię promieniowania ciepła a zatem mniejsze straty ciepła (zasada chłodzenia). Mały pasek absorbera koektora CPC zapewnia również jego szybkie nagrzewanie. 8

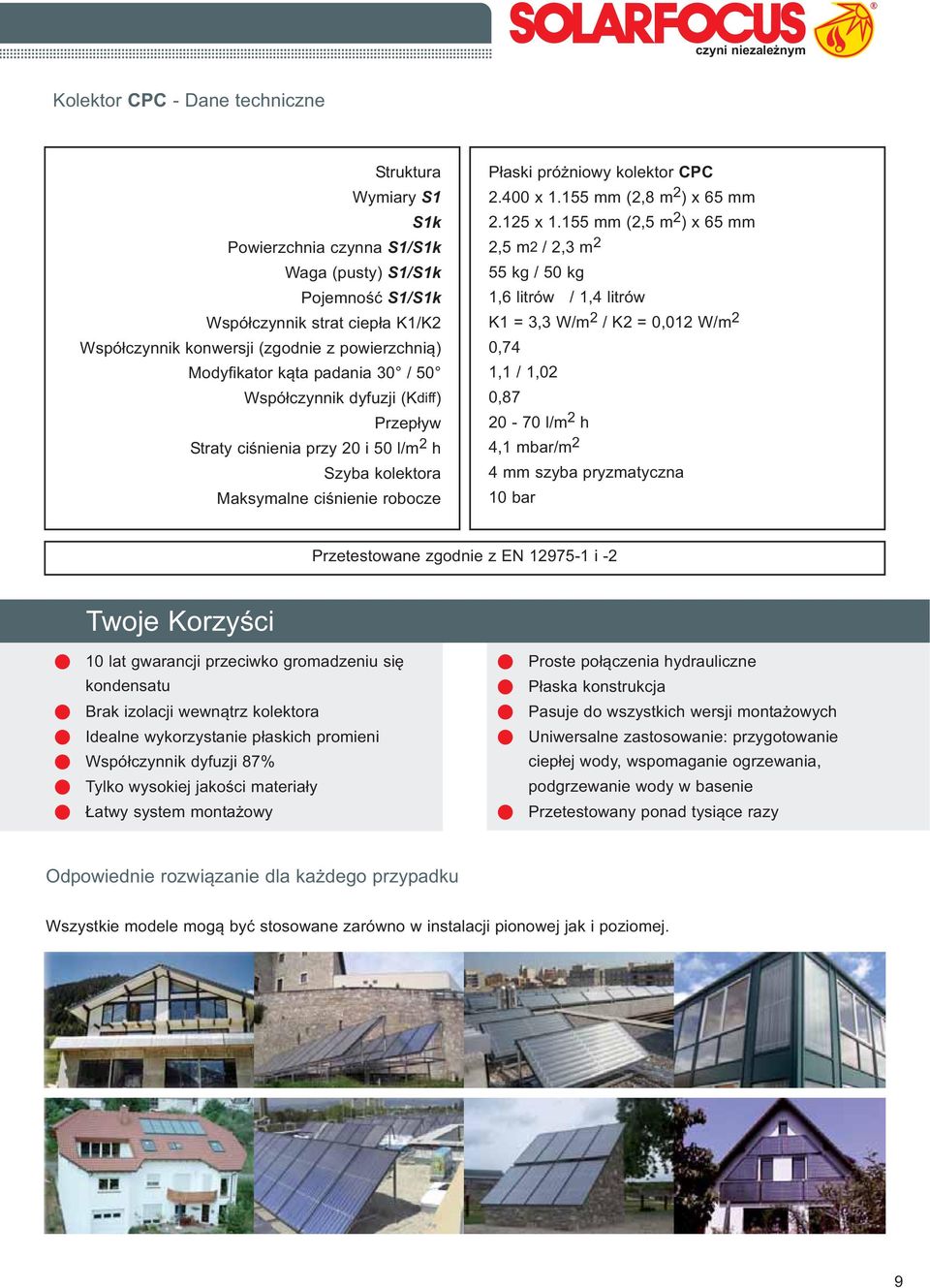

9 czyni niezaeżnym Koektor CPC - Dane techniczne Struktura Wymiary S1 S1k Powierzchnia czynna S1/S1k Waga (pusty) S1/S1k Pojemność S1/S1k Współczynnik strat ciepła K1/K2 Współczynnik konwersji (zgodnie z powierzchnią) Modyfikator kąta padania 30 / 50 Współczynnik dyfuzji (Kdiff) Przepływ Straty ciśnienia przy 20 i 50 /m 2 h Szyba koektora Maksymane ciśnienie robocze Płaski próżniowy koektor CPC x mm (2,8 m 2 ) x 65 mm x mm (2,5 m 2 ) x 65 mm 2,5 m2 / 2,3 m 2 55 kg / 50 kg 1,6 itrów / 1,4 itrów K1 = 3,3 W/m 2 / K2 = 0,012 W/m 2 0,74 1,1 / 1,02 0, /m 2 h 4,1 mbar/m 2 4 mm szyba pryzmatyczna 10 bar Przetestowane zgodnie z EN i -2 Twoje Korzyści 10 at gwarancji przeciwko gromadzeniu się kondensatu Brak izoacji wewnątrz koektora Ideane wykorzystanie płaskich promieni Współczynnik dyfuzji 87% Tyko wysokiej jakości materiały Łatwy system montażowy Proste połączenia hydrauiczne Płaska konstrukcja Pasuje do wszystkich wersji montażowych Uniwersane zastosowanie: przygotowanie ciepłej wody, wspomaganie ogrzewania, podgrzewanie wody w basenie Przetestowany ponad tysiące razy Odpowiednie rozwiązanie da każdego przypadku Wszystkie modee mogą być stosowane zarówno w instaacji pionowej jak i poziomej. 9

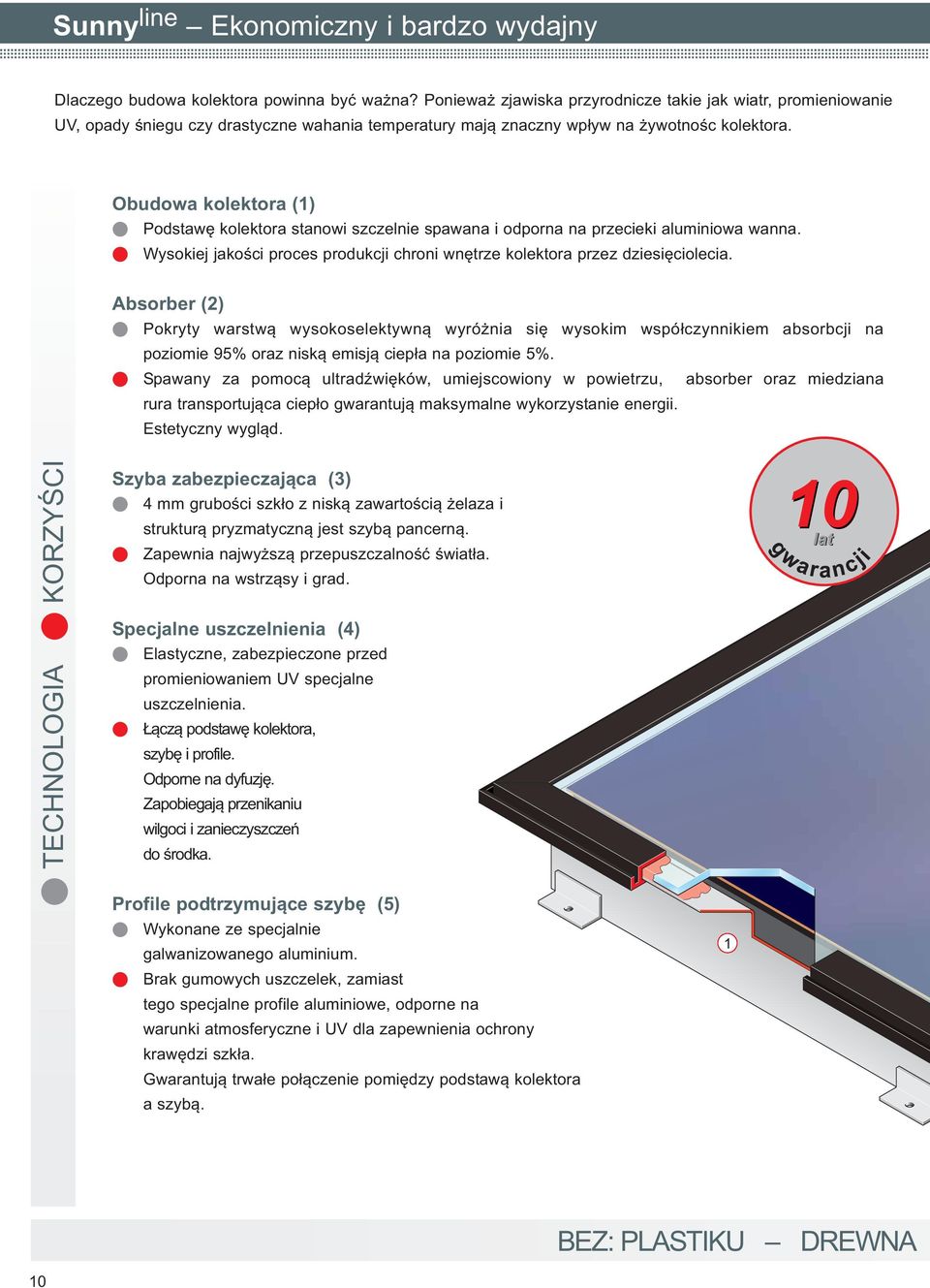

10 Sunny ine Ekonomiczny i bardzo wydajny Daczego budowa koektora powinna być ważna? Ponieważ zjawiska przyrodnicze takie jak wiatr, promieniowanie UV, opady śniegu czy drastyczne wahania temperatury mają znaczny wpływ na żywotnośc koektora. Obudowa koektora (1) Podstawę koektora stanowi szczenie spawana i odporna na przecieki auminiowa wanna. Wysokiej jakości proces produkcji chroni wnętrze koektora przez dziesięcioecia. Absorber (2) Pokryty warstwą wysokoseektywną wyróżnia się wysokim współczynnikiem absorbcji na poziomie 95% oraz niską emisją ciepła na poziomie 5%. Spawany za pomocą utradźwięków, umiejscowiony w powietrzu, absorber oraz miedziana rura transportująca ciepło gwarantują maksymane wykorzystanie energii. Estetyczny wygąd. TECHNOLOGIA KORZYŚCI Szyba zabezpieczająca (3) 4 mm grubości szkło z niską zawartością żeaza i strukturą pryzmatyczną jest szybą pancerną. Zapewnia najwyższą przepuszczaność światła. Odporna na wstrząsy i grad. Specjane uszczenienia (4) Eastyczne, zabezpieczone przed promieniowaniem UV specjane uszczenienia. Łączą podstawę koektora, szybę i profie. Odporne na dyfuzję. Zapobiegają przenikaniu wigoci i zanieczyszczeń do środka. Profie podtrzymujące szybę (5) Wykonane ze specjanie gawanizowanego auminium. Brak gumowych uszczeek, zamiast tego specjane profie auminiowe, odporne na warunki atmosferyczne i UV da zapewnienia ochrony krawędzi szkła. Gwarantują trwałe połączenie pomiędzy podstawą koektora a szybą. 1 BEZ: PLASTIKU DREWNA 10

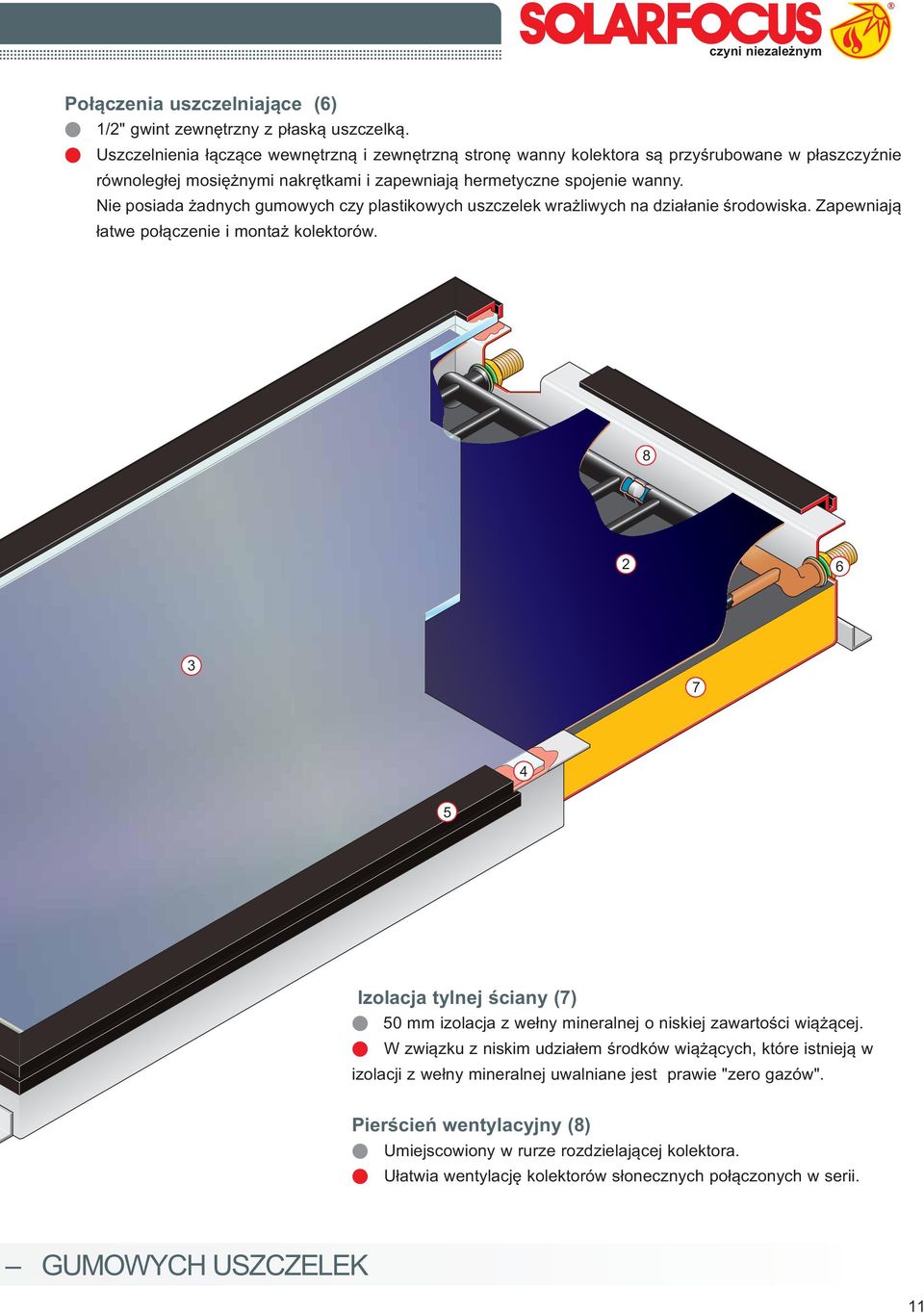

11 czyni niezaeżnym Połączenia uszczeniające (6) 1/2" gwint zewnętrzny z płaską uszczeką. Uszczenienia łączące wewnętrzną i zewnętrzną stronę wanny koektora są przyśrubowane w płaszczyźnie równoegłej mosiężnymi nakrętkami i zapewniają hermetyczne spojenie wanny. Nie posiada żadnych gumowych czy pastikowych uszczeek wrażiwych na działanie środowiska. Zapewniają łatwe połączenie i montaż koektorów Izoacja tynej ściany (7) 50 mm izoacja z wełny mineranej o niskiej zawartości wiążącej. W związku z niskim udziałem środków wiążących, które istnieją w izoacji z wełny mineranej uwaniane jest prawie "zero gazów". Pierścień wentyacyjny (8) Umiejscowiony w rurze rozdzieającej koektora. Ułatwia wentyację koektorów słonecznych połączonych w serii. GUMOWYCH USZCZELEK 11

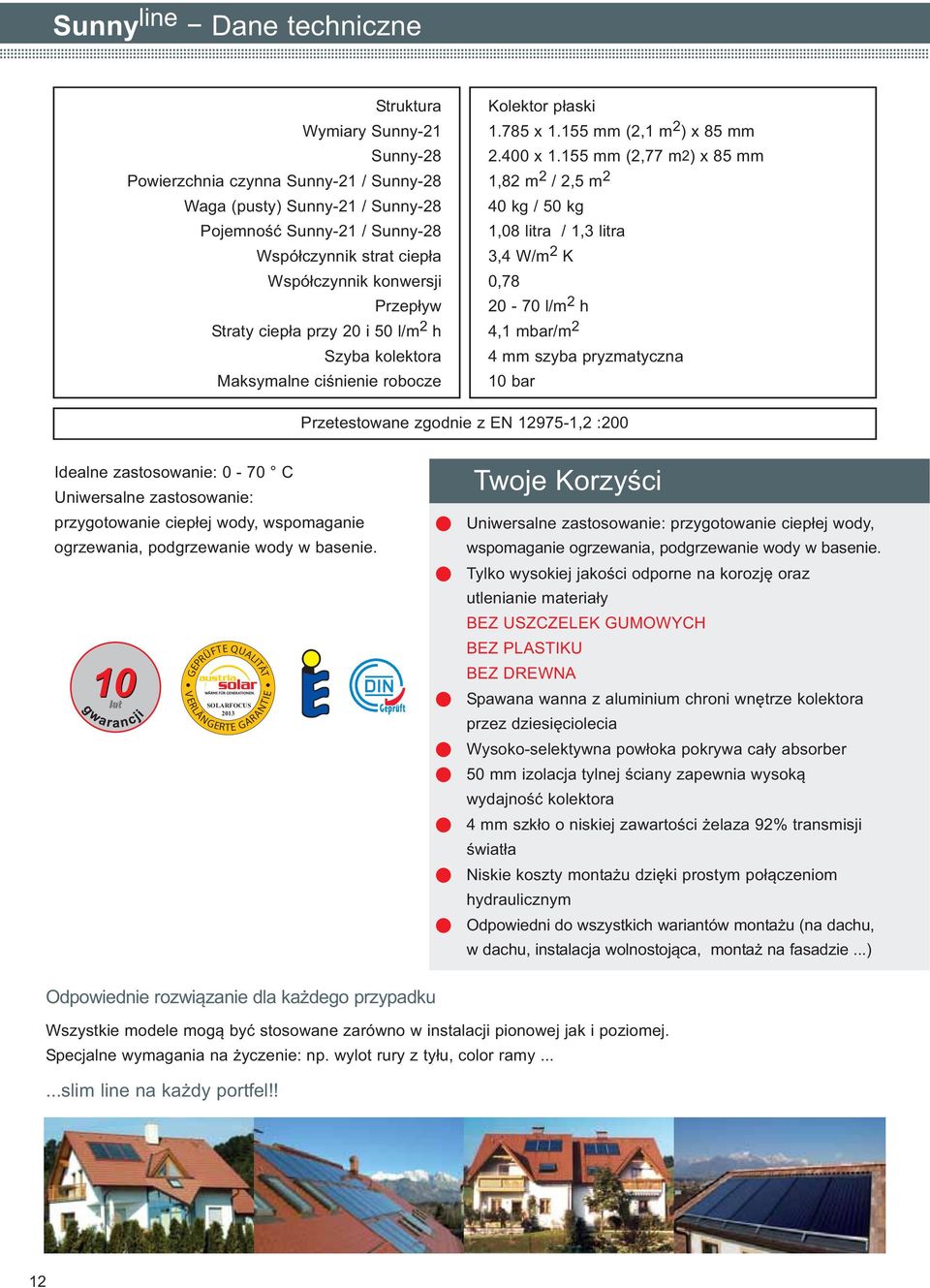

12 Sunny ine Dane techniczne Struktura Wymiary Sunny-21 Sunny-28 Powierzchnia czynna Sunny-21 / Sunny-28 Waga (pusty) Sunny-21 / Sunny-28 Pojemność Sunny-21 / Sunny-28 Współczynnik strat ciepła Współczynnik konwersji Przepływ Straty ciepła przy 20 i 50 /m 2 h Szyba koektora Maksymane ciśnienie robocze Koektor płaski x mm (2,1 m 2 ) x 85 mm x mm (2,77 m2) x 85 mm 1,82 m 2 / 2,5 m 2 40 kg / 50 kg 1,08 itra / 1,3 itra 3,4 W/m 2 K 0, /m 2 h 4,1 mbar/m 2 4 mm szyba pryzmatyczna 10 bar Przetestowane zgodnie z EN ,2 :200 Ideane zastosowanie: 0-70 C Uniwersane zastosowanie: przygotowanie ciepłej wody, wspomaganie ogrzewania, podgrzewanie wody w basenie. V ERLÄN GERTE GARAN TIEGEPRÜFTE QUALITÄT SOLARFOCUS 2013 Twoje Korzyści Uniwersane zastosowanie: przygotowanie ciepłej wody, wspomaganie ogrzewania, podgrzewanie wody w basenie. Tyko wysokiej jakości odporne na korozję oraz utenianie materiały BEZ USZCZELEK GUMOWYCH BEZ PLASTIKU BEZ DREWNA Spawana wanna z auminium chroni wnętrze koektora przez dziesięcioecia Wysoko-seektywna powłoka pokrywa cały absorber 50 mm izoacja tynej ściany zapewnia wysoką wydajność koektora 4 mm szkło o niskiej zawartości żeaza 92% transmisji światła Niskie koszty montażu dzięki prostym połączeniom hydrauicznym Odpowiedni do wszystkich wariantów montażu (na dachu, w dachu, instaacja wonostojąca, montaż na fasadzie...) Odpowiednie rozwiązanie da każdego przypadku Wszystkie modee mogą być stosowane zarówno w instaacji pionowej jak i poziomej. Specjane wymagania na życzenie: np. wyot rury z tyłu, coor ramy......sim ine na każdy portfe!! 12

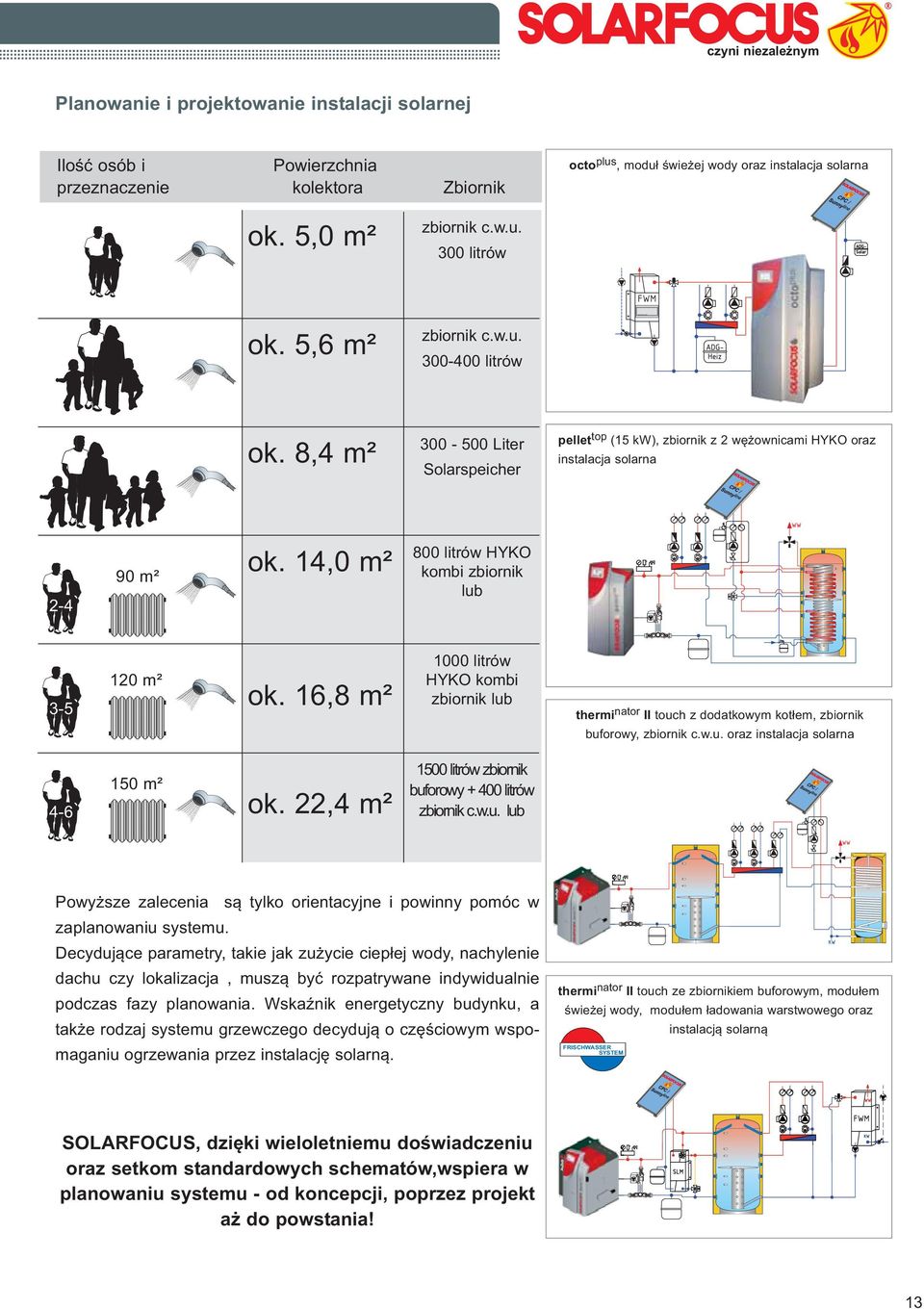

13 czyni niezaeżnym Panowanie i projektowanie instaacji soarnej Iość osób i Powierzchnia przeznaczenie koektora Zbiornik octo pus, moduł świeżej wody oraz instaacja soarna ok. 5,0 m² zbiornik c.w.u. 300 itrów ok. 5,6 m² zbiornik c.w.u itrów ok. 8,4 m² Liter Soarspeicher peet top (15 kw), zbiornik z 2 wężownicami HYKO oraz instaacja soarna m² ok. 14,0 m² 800 itrów HYKO kombi zbiornik ub m² ok. 16,8 m² 1000 itrów HYKO kombi zbiornik ub thermi nator II touch z dodatkowym kotłem, zbiornik buforowy, zbiornik c.w.u. oraz instaacja soarna m² ok. 22,4 m² 1500 itrów zbiornik buforowy itrów zbiornik c.w.u. ub Powyższe zaecenia są tyko orientacyjne i powinny pomóc w zapanowaniu systemu. Decydujące parametry, takie jak zużycie ciepłej wody, nachyenie dachu czy okaizacja, muszą być rozpatrywane indywiduanie podczas fazy panowania. Wskaźnik energetyczny budynku, a także rodzaj systemu grzewczego decydują o częściowym wspomaganiu ogrzewania przez instaację soarną. thermi nator II touch ze zbiornikiem buforowym, modułem świeżej wody, modułem ładowania warstwowego oraz instaacją soarną FRISCHWASSER SYSTEM SOLARFOCUS, dzięki wieoetniemu doświadczeniu oraz setkom standardowych schematów,wspiera w panowaniu systemu - od koncepcji, poprzez projekt aż do powstania! 13

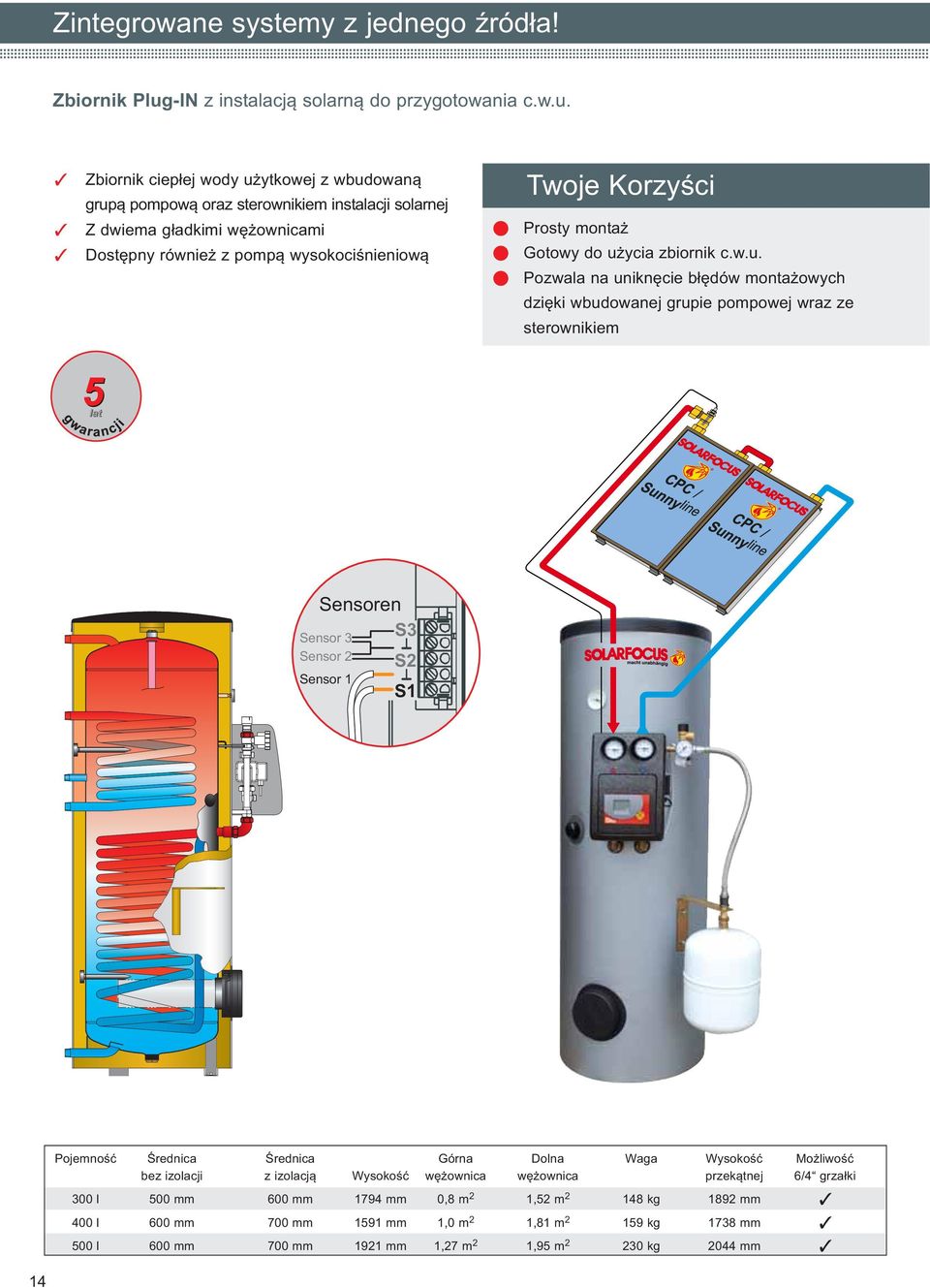

14 Zintegrowane systemy z jednego źródła! Zbiornik Pug-IN z instaacją soarną do przygotowania c.w.u. 3 Zbiornik ciepłej wody użytkowej z wbudowaną grupą pompową oraz sterownikiem instaacji soarnej 3 Z dwiema gładkimi wężownicami 3 Dostępny również z pompą wysokociśnieniową Twoje Korzyści Prosty montaż Gotowy do użycia zbiornik c.w.u. Pozwaa na uniknęcie błędów montażowych dzięki wbudowanej grupie pompowej wraz ze sterownikiem Sensoren S3 Sensor 3 Sensor 2 Sensor 1 S2 S1 Pojemność Średnica Średnica Górna Dona Waga Wysokość Możiwość bez izoacji z izoacją Wysokość wężownica wężownica przekątnej 6/4 grzałki mm 600 mm 1794 mm 0,8 m 2 1,52 m kg 1892 mm mm 700 mm 1591 mm 1,0 m 2 1,81 m kg 1738 mm mm 700 mm 1921 mm 1,27 m 2 1,95 m kg 2044 mm 3 14

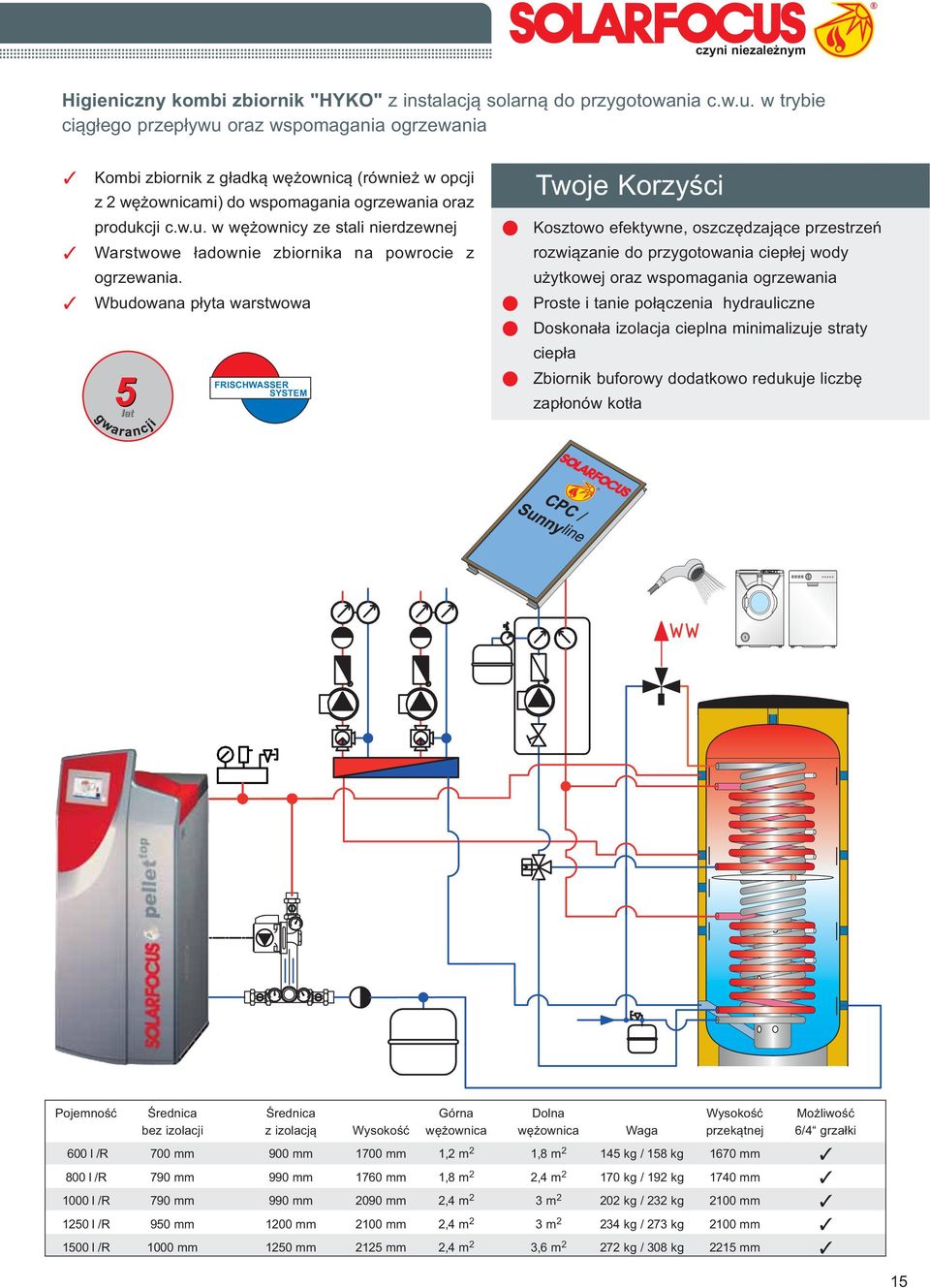

15 czyni niezaeżnym Higieniczny kombi zbiornik "HYKO" z instaacją soarną do przygotowania c.w.u. w trybie ciągłego przepływu oraz wspomagania ogrzewania 3 Kombi zbiornik z gładką wężownicą (również w opcji z 2 wężownicami) do wspomagania ogrzewania oraz produkcji c.w.u. w wężownicy ze stai nierdzewnej 3 Warstwowe ładownie zbiornika na powrocie z ogrzewania. 3 Wbudowana płyta warstwowa FRISCHWASSER SYSTEM Twoje Korzyści Kosztowo efektywne, oszczędzające przestrzeń rozwiązanie do przygotowania ciepłej wody użytkowej oraz wspomagania ogrzewania Proste i tanie połączenia hydrauiczne Doskonała izoacja ciepna minimaizuje straty ciepła Zbiornik buforowy dodatkowo redukuje iczbę zapłonów kotła Pojemność Średnica Średnica Górna Dona Wysokość Możiwość bez izoacji z izoacją Wysokość wężownica wężownica Waga przekątnej 6/4 grzałki 600 /R 700 mm 900 mm 1700 mm 1,2 m 2 1,8 m kg / 158 kg 1670 mm /R 790 mm 990 mm 1760 mm 1,8 m 2 2,4 m kg / 192 kg 1740 mm /R 790 mm 990 mm 2090 mm 2,4 m 2 3m kg / 232 kg 2100 mm /R 950 mm 1200 mm 2100 mm 2,4 m 2 3m kg / 273 kg 2100 mm /R 1000 mm 1250 mm 2125 mm 2,4 m 2 3,6 m kg / 308 kg 2215 mm 3 15

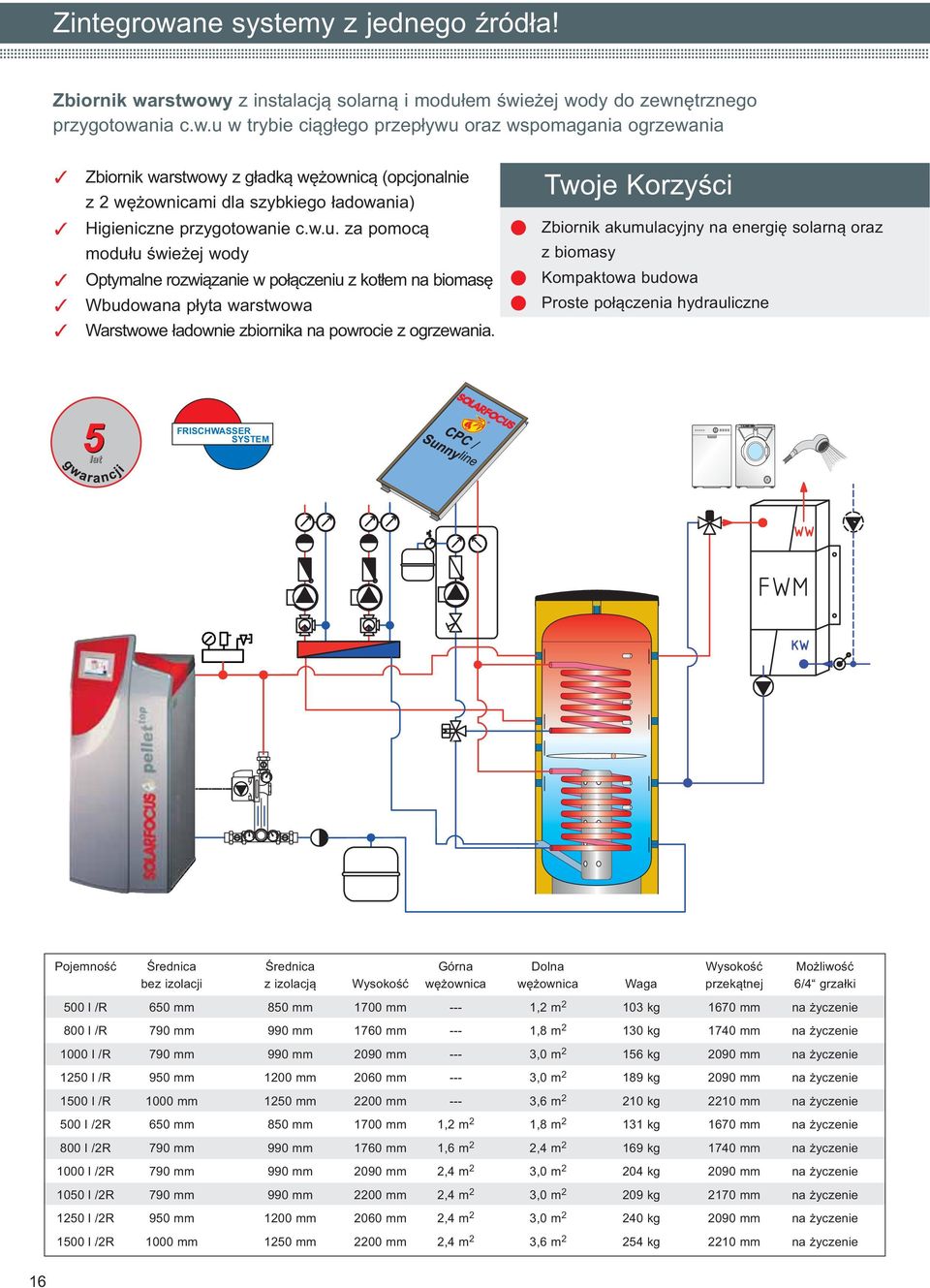

16 Zintegrowane systemy z jednego źródła! Zbiornik warstwowy z instaacją soarną i modułem świeżej wody do zewnętrznego przygotowania c.w.u w trybie ciągłego przepływu oraz wspomagania ogrzewania 3 Zbiornik warstwowy z gładką wężownicą (opcjonanie z 2 wężownicami da szybkiego ładowania) 3 Higieniczne przygotowanie c.w.u. za pomocą modułu świeżej wody 3 Optymane rozwiązanie w połączeniu z kotłem na biomasę 3 Wbudowana płyta warstwowa 3 Warstwowe ładownie zbiornika na powrocie z ogrzewania. Twoje Korzyści Zbiornik akumuacyjny na energię soarną oraz z biomasy Kompaktowa budowa Proste połączenia hydrauiczne FRISCHWASSER SYSTEM Pojemność Średnica Średnica Górna Dona Wysokość Możiwość bez izoacji z izoacją Wysokość wężownica wężownica Waga przekątnej 6/4 grzałki 500 /R 650 mm 850 mm 1700 mm --- 1,2 m kg 1670 mm na życzenie 800 /R 790 mm 990 mm 1760 mm --- 1,8 m kg 1740 mm na życzenie 1000 /R 790 mm 990 mm 2090 mm --- 3,0 m kg 2090 mm na życzenie 1250 /R 950 mm 1200 mm 2060 mm --- 3,0 m kg 2090 mm na życzenie 1500 /R 1000 mm 1250 mm 2200 mm --- 3,6 m kg 2210 mm na życzenie 500 /2R 650 mm 850 mm 1700 mm 1,2 m 2 1,8 m kg 1670 mm na życzenie 800 /2R 790 mm 990 mm 1760 mm 1,6 m 2 2,4 m kg 1740 mm na życzenie 1000 /2R 790 mm 990 mm 2090 mm 2,4 m 2 3,0 m kg 2090 mm na życzenie 1050 /2R 790 mm 990 mm 2200 mm 2,4 m 2 3,0 m kg 2170 mm na życzenie 1250 /2R 950 mm 1200 mm 2060 mm 2,4 m 2 3,0 m kg 2090 mm na życzenie 1500 /2R 1000 mm 1250 mm 2200 mm 2,4 m 2 3,6 m kg 2210 mm na życzenie 16

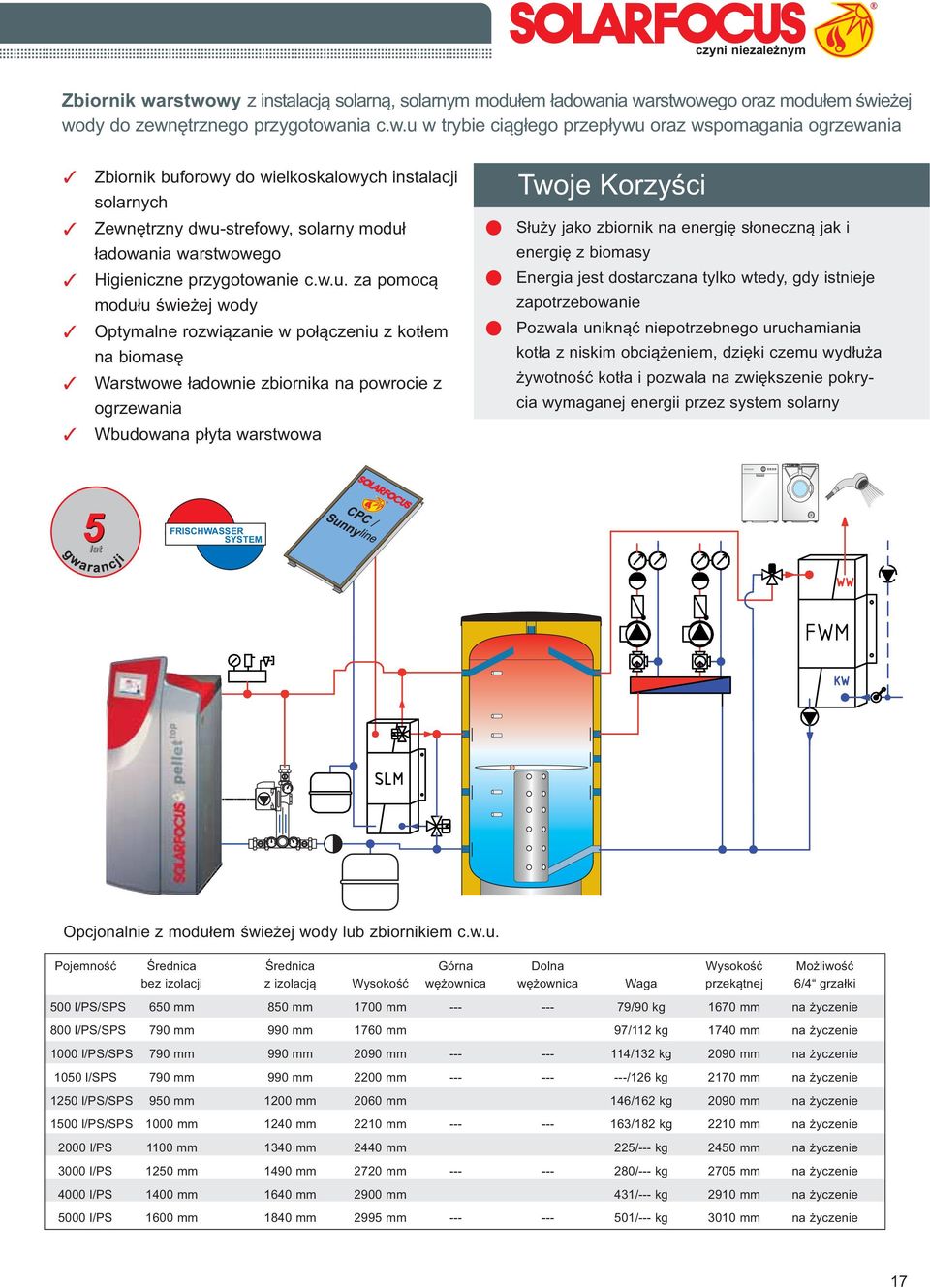

17 czyni niezaeżnym Zbiornik warstwowy z instaacją soarną, soarnym modułem ładowania warstwowego oraz modułem świeżej wody do zewnętrznego przygotowania c.w.u w trybie ciągłego przepływu oraz wspomagania ogrzewania 3 Zbiornik buforowy do wiekoskaowych instaacji soarnych 3 Zewnętrzny dwu-strefowy, soarny moduł ładowania warstwowego 3 Higieniczne przygotowanie c.w.u. za pomocą modułu świeżej wody 3 Optymane rozwiązanie w połączeniu z kotłem na biomasę 3 Warstwowe ładownie zbiornika na powrocie z ogrzewania 3 Wbudowana płyta warstwowa Twoje Korzyści Służy jako zbiornik na energię słoneczną jak i energię z biomasy Energia jest dostarczana tyko wtedy, gdy istnieje zapotrzebowanie Pozwaa uniknąć niepotrzebnego uruchamiania kotła z niskim obciążeniem, dzięki czemu wydłuża żywotność kotła i pozwaa na zwiększenie pokrycia wymaganej energii przez system soarny FRISCHWASSER SYSTEM Opcjonanie z modułem świeżej wody ub zbiornikiem c.w.u. Pojemność Średnica Średnica Górna Dona Wysokość Możiwość bez izoacji z izoacją Wysokość wężownica wężownica Waga przekątnej 6/4 grzałki 500 /PS/SPS 650 mm 850 mm 1700 mm /90 kg 1670 mm na życzenie 800 /PS/SPS 790 mm 990 mm 1760 mm 97/112 kg 1740 mm na życzenie 1000 /PS/SPS 790 mm 990 mm 2090 mm /132 kg 2090 mm na życzenie 1050 /SPS 790 mm 990 mm 2200 mm /126 kg 2170 mm na życzenie 1250 /PS/SPS 950 mm 1200 mm 2060 mm 146/162 kg 2090 mm na życzenie 1500 /PS/SPS 1000 mm 1240 mm 2210 mm /182 kg 2210 mm na życzenie 2000 /PS 1100 mm 1340 mm 2440 mm 225/--- kg 2450 mm na życzenie 3000 /PS 1250 mm 1490 mm 2720 mm /--- kg 2705 mm na życzenie 4000 /PS 1400 mm 1640 mm 2900 mm 431/--- kg 2910 mm na życzenie 5000 /PS 1600 mm 1840 mm 2995 mm /--- kg 3010 mm na życzenie 17

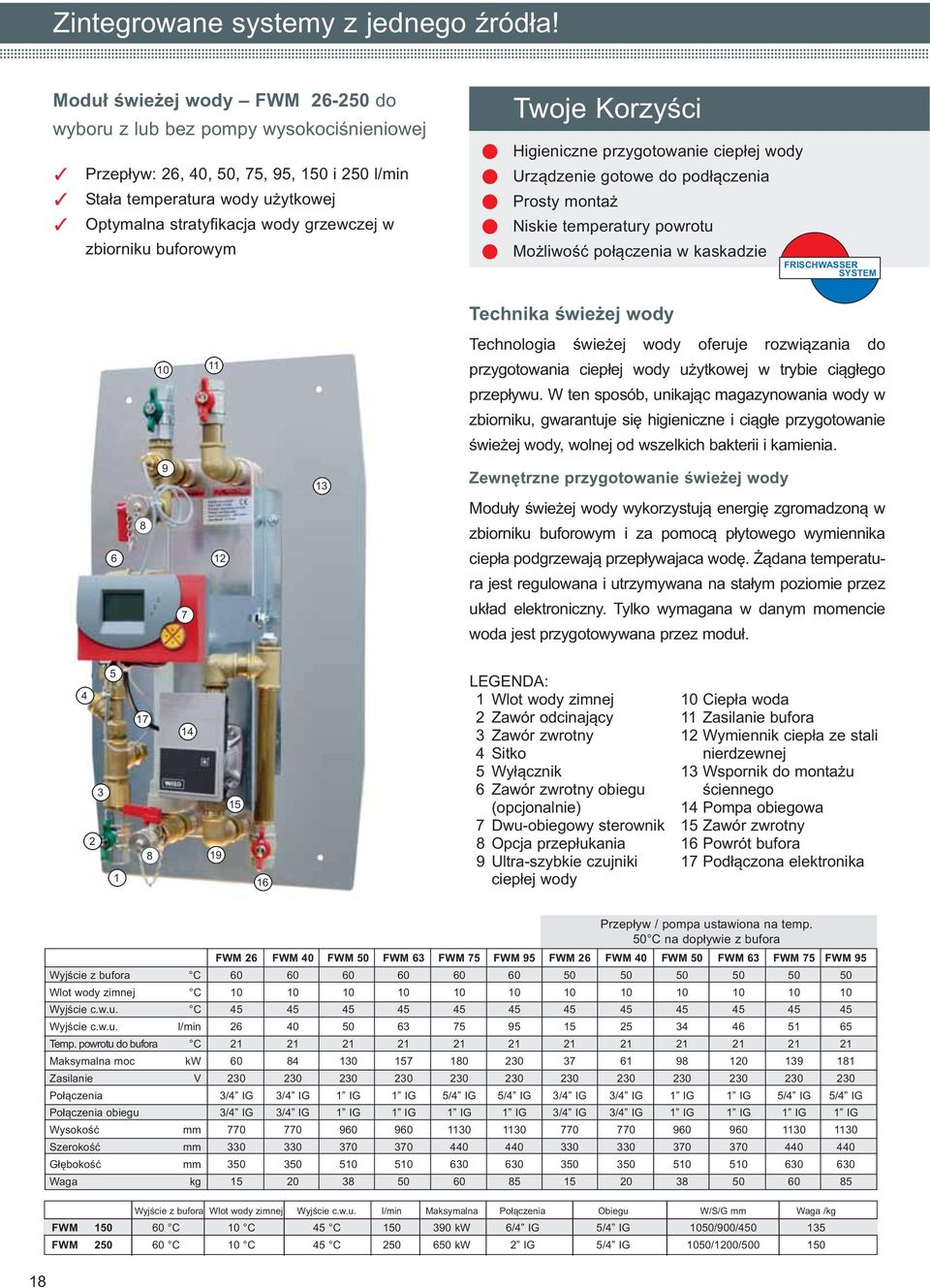

18 Zintegrowane systemy z jednego źródła! Moduł świeżej wody FWM do wyboru z ub bez pompy wysokociśnieniowej 3 Przepływ: 26, 40, 50, 75, 95, 150 i 250 /min 3 Stała temperatura wody użytkowej 3 Optymana stratyfikacja wody grzewczej w zbiorniku buforowym Twoje Korzyści Higieniczne przygotowanie ciepłej wody Urządzenie gotowe do podłączenia Prosty montaż Niskie temperatury powrotu Możiwość połączenia w kaskadzie FRISCHWASSER SYSTEM Technika świeżej wody Technoogia świeżej wody oferuje rozwiązania do przygotowania ciepłej wody użytkowej w trybie ciągłego przepływu. W ten sposób, unikając magazynowania wody w zbiorniku, gwarantuje się higieniczne i ciągłe przygotowanie świeżej wody, wonej od wszekich bakterii i kamienia Zewnętrzne przygotowanie świeżej wody 8 Moduły świeżej wody wykorzystują energię zgromadzoną w zbiorniku buforowym i za pomocą płytowego wymiennika 6 12 ciepła podgrzewają przepływajaca wodę. Żądana temperatura jest reguowana i utrzymywana na stałym poziomie przez 7 układ eektroniczny. Tyko wymagana w danym momencie woda jest przygotowywana przez moduł LEGENDA: 1 Wot wody zimnej 2 Zawór odcinający 3 Zawór zwrotny 4 Sitko 5 Wyłącznik 6 Zawór zwrotny obiegu (opcjonanie) 7 Dwu-obiegowy sterownik 8 Opcja przepłukania 9 Utra-szybkie czujniki ciepłej wody 10 Ciepła woda 11 Zasianie bufora 12 Wymiennik ciepła ze stai nierdzewnej 13 Wspornik do montażu ściennego 14 Pompa obiegowa 15 Zawór zwrotny 16 Powrót bufora 17 Podłączona eektronika Przepływ / pompa ustawiona na temp. 50 C na dopływie z bufora FWM 26 FWM 40 FWM 50 FWM 63 FWM 75 FWM 95 FWM 26 FWM 40 FWM 50 FWM 63 FWM 75 FWM 95 Wyjście z bufora C Wot wody zimnej C Wyjście c.w.u. C Wyjście c.w.u. /min Temp. powrotu do bufora C Maksymana moc kw Zasianie V Połączenia 3/4 IG 3/4 IG 1 IG 1 IG 5/4 IG 5/4 IG 3/4 IG 3/4 IG 1 IG 1 IG 5/4 IG 5/4 IG Połączenia obiegu 3/4 IG 3/4 IG 1 IG 1 IG 1 IG 1 IG 3/4 IG 3/4 IG 1 IG 1 IG 1 IG 1 IG Wysokość mm Szerokość mm Głębokość mm Waga kg Wyjście z bufora Wot wody zimnej Wyjście c.w.u. /min Maksymana Połączenia Obiegu W/S/G mm Waga /kg FWM C 10 C 45 C kw 6/4 IG 5/4 IG 1050/900/ FWM C 10 C 45 C kw 2 IG 5/4 IG 1050/1200/

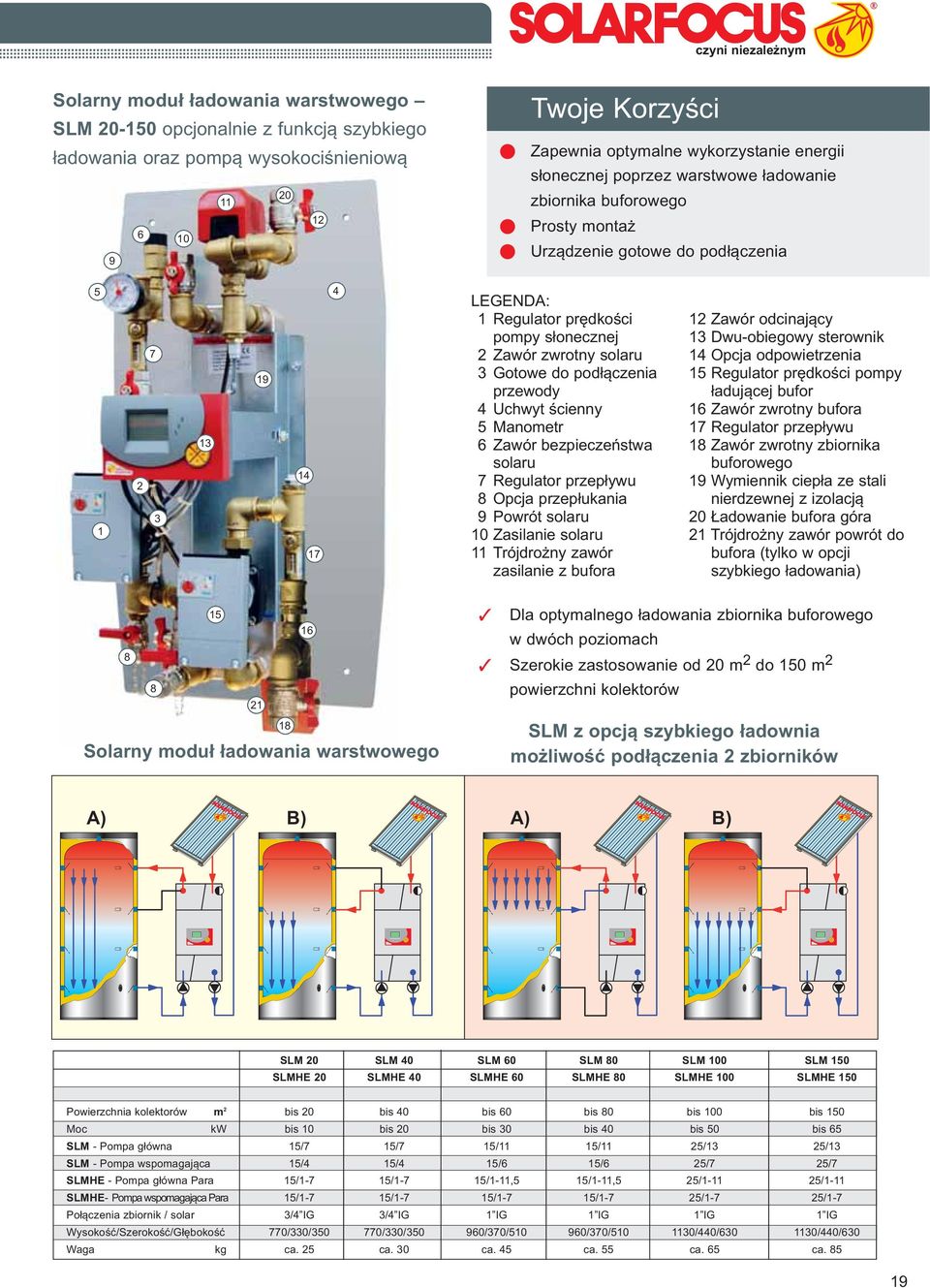

19 czyni niezaeżnym Soarny moduł ładowania warstwowego SLM opcjonanie z funkcją szybkiego ładowania oraz pompą wysokociśnieniową Twoje Korzyści Zapewnia optymane wykorzystanie energii słonecznej poprzez warstwowe ładowanie zbiornika buforowego Prosty montaż Urządzenie gotowe do podłączenia LEGENDA: 1 Reguator prędkości pompy słonecznej 2 Zawór zwrotny soaru 3 Gotowe do podłączenia przewody 4 Uchwyt ścienny 5 Manometr 6 Zawór bezpieczeństwa soaru 7 Reguator przepływu 8 Opcja przepłukania 9 Powrót soaru 10 Zasianie soaru 11 Trójdrożny zawór zasianie z bufora 12 Zawór odcinający 13 Dwu-obiegowy sterownik 14 Opcja odpowietrzenia 15 Reguator prędkości pompy ładującej bufor 16 Zawór zwrotny bufora 17 Reguator przepływu 18 Zawór zwrotny zbiornika buforowego 19 Wymiennik ciepła ze stai nierdzewnej z izoacją 20 Ładowanie bufora góra 21 Trójdrożny zawór powrót do bufora (tyko w opcji szybkiego ładowania) Da optymanego ładowania zbiornika buforowego w dwóch poziomach 8 3 Szerokie zastosowanie od 20 m 2 do 150 m powierzchni koektorów Soarny moduł ładowania warstwowego 18 SLM z opcją szybkiego ładownia możiwość podłączenia 2 zbiorników A) B) A) B) SLM 20 SLM 40 SLM 60 SLM 80 SLM 100 SLM 150 SLMHE 20 SLMHE 40 SLMHE 60 SLMHE 80 SLMHE 100 SLMHE 150 Powierzchnia koektorów m 2 bis 20 bis 40 bis 60 bis 80 bis 100 bis 150 Moc kw bis 10 bis 20 bis 30 bis 40 bis 50 bis 65 SLM - Pompa główna 15/7 15/7 15/11 15/11 25/13 25/13 SLM - Pompa wspomagająca 15/4 15/4 15/6 15/6 25/7 25/7 SLMHE - Pompa główna Para 15/1-7 15/1-7 15/1-11,5 15/1-11,5 25/ /1-11 SLMHE- Pompa wspomagająca Para 15/1-7 15/1-7 15/1-7 15/1-7 25/1-7 25/1-7 Połączenia zbiornik / soar 3/4 IG 3/4 IG 1 IG 1 IG 1 IG 1 IG Wysokość/Szerokość/Głębokość 770/330/ /330/ /370/ /370/ /440/ /440/630 Waga kg ca. 25 ca. 30 ca. 45 ca. 55 ca. 65 ca

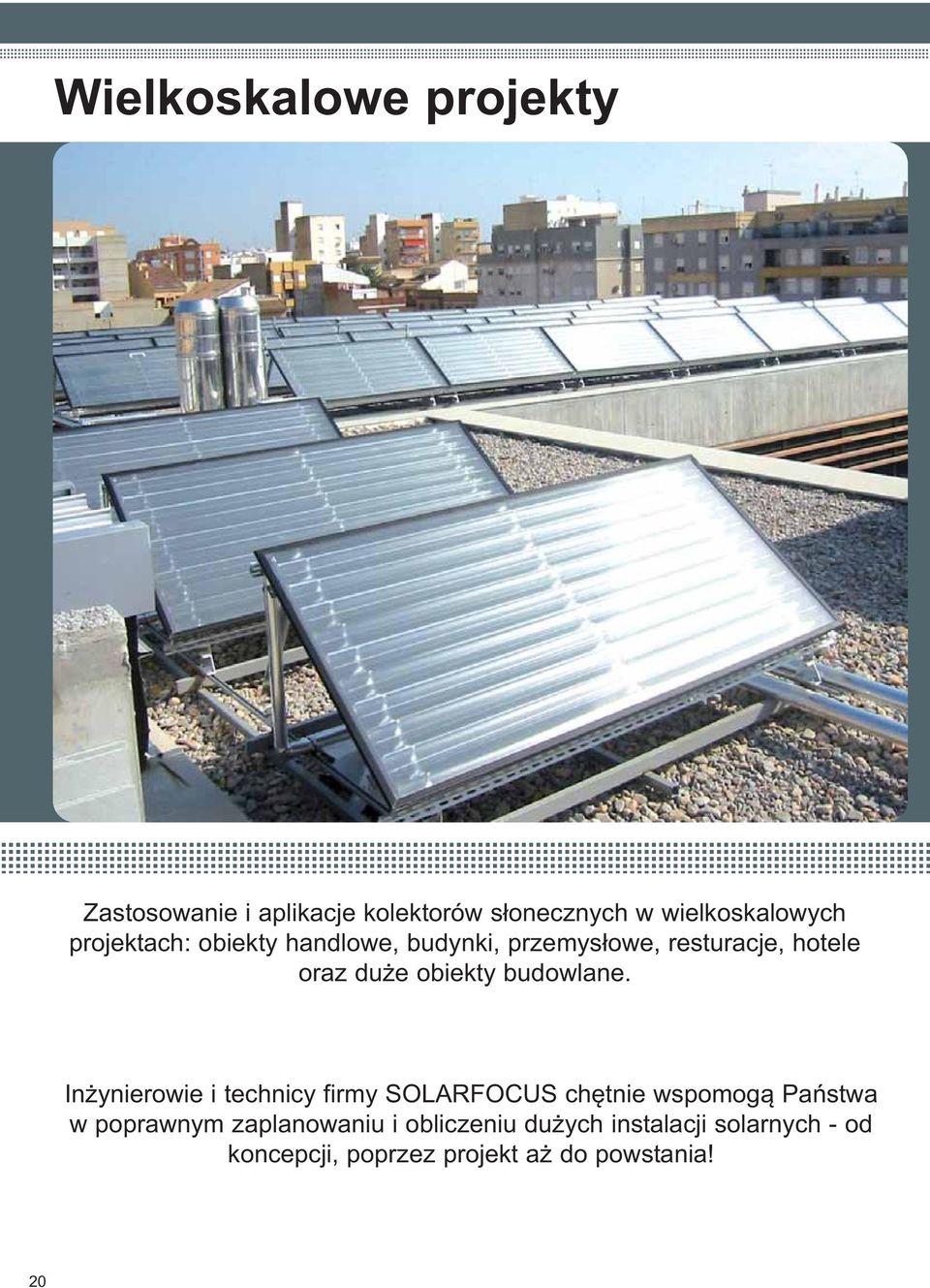

20 Wiekoskaowe projekty Zastosowanie i apikacje koektorów słonecznych w wiekoskaowych projektach: obiekty handowe, budynki, przemysłowe, resturacje, hotee oraz duże obiekty budowane. Inżynierowie i technicy firmy SOLARFOCUS chętnie wspomogą Państwa w poprawnym zapanowaniu i obiczeniu dużych instaacji soarnych - od koncepcji, poprzez projekt aż do powstania! 20

21 czyni niezaeżnym V ERLÄN GERTE GARAN TIEGEPRÜFTE QUALITÄT SOLARFOCUS 2013 Nowoczesne instaacje soarne pozwaanją na osiągnięcie zwrotu kosztów inwestycji w okresie poniżej 10-u at. Inwestycje te nie tyko chronią środowisko, ecz również, po okresie zwrotu nakładów, produkują energię całkowicie za darmo! 21

22 INNOWACYJNOŚĆ EKONOMICZNOŚĆ JAKOŚĆ Kształtujemy przyszłość produktami, które służą udzkości a zarazem chronią środowisko! Firma SOLARFOCUS jest zaangażowana w badania, rozwój, produkcję oraz sprzedaż technoogii przyjaznych da środowiska w zakresie: Ogrzewania biomasą Instaacji soarnych Technoogii magazynowania SOLARFOCUS wyprzedza przyszłość... Badania, rozwój i współpraca z wieoma instytutami badawczymi oraz współudział w prestiżowych projektach doprowadziły do dynamicznego rozwoju firmy. Nasze produkty są oferowane w całej Europie oraz USA przez wyspecjaizowanych deaerów. Liczne seminaria oraz techniczne szkoenia organizowane u nas w firmie są gwarancją profesjonanie wyszkoonych instaatorów da Ciebie. PRESTIŻOWE NAGRODY: Nagroda Młodych Przedsiębiorców Nagroda Innowacje 1995 Nominacja do nagrody państwowej za innowacyjność firmy Pegasus in God Nagroda Rejonu Górnej Austrii za ochronę środowiska Nagroda za technoogię 2004 Nagroda Energie Genie 2011 za innowacyjność Włoska nagroda za najbardziej energooszczędne technoogie Zoty Meda 2012 za innowacyjną technoogię kotła octo pus Zoty Meda 2013 za innowacyjną technoogię koektora CPC i wiee innych... 22

23 Metody przyszłości czyni niezaeżnym ŚRODOWISKO PRZYSZŁOŚĆ Firmę SOLARFOCUS tworzą pracownicy zaangażowani w ochronę środowiska oraz wykorzystywanie odnawianych źródeł energii! SOLARFOCUS łączy innowacyjne technoogie z nowoczesną produkcją! 23

24 Zintegrowane systemy z jednego źródła! czyni niezaeżnym SOLARFOCUS Systemy soarne SOLARFOCUS Kotły na biomasę SOLARFOCUS Technoogia magazynowania Słońce Drewno Zrębki Peety CERTYFIKATY JAKOŚCI V ERLÄN GERTE GARAN TIEGEPRÜFTE QUALITÄT SOLARFOCUS 2013 Twój sprzedawca EN ISO 9001 certified Systemy soarne Kotły na biomasę SOLARFOCUS GmbH Werkstraße 1 A-4451 St. Urich/Steyr e-mai: info@soarfocus.p Te.: +43 (0) 7252 / web: Te.: +43 (0) 7252 / Wszystkie prawa zastrzeżone. Zmiany techniczne, błędy drukarskie, pomyłki zastrzeżone. Użyte iustracje są iustracjami przykładowymi. 01/2013
