1 INSTALUJEMY JAKOŚĆ Altech nowa marka dla instalatora to przede wszystkim dobra jakość, łatwość montażu i bezpieczeństwo użytkowania. Połączenie tych cech z nowoczesnymi rozwiązaniami technicznymi docenią nawet najbardziej wymagający instalatorzy. Wyłączny dystrybutor: Tadmar i Saint-Gobain Dystrybucja Budowlana seria Iryd

2 ZESTAWY SOLARNE IRYD Zestawy alth Zestaw solarny Altech z 2 kolektorami płaskimi absorber miedziany w wymiennikiem c.w.u. 200 l kolektor słoneczny Altech absorber miedziany powierzchnia 2,1 m² wymiennik biwalentny Altech 200 l grupa pompowa z separatorem powietrza moduł sterujący ST402N Tech naczynie solarne białe 18 l zestaw podłączeniowy naczynia przeponowego komplet przyłączeniowy kolektora z instalacją 2 sztuki Zestawy alth Zestaw solarny Altech z 3 kolektorami płaskimi absorber miedziany w wymiennikiem c.w.u. 300 l kolektor słoneczny Altech absorber miedziany powierzchnia 2,1 m² wymiennik biwalentny Altech 300 l grupa pompowa z separatorem powietrza moduł sterujący ST402N Tech naczynie solarne białe 18 l zestaw podłączeniowy naczynia przeponowego komplet przyłączeniowy kolektora z instalacją 3 sztuki Zestawy montażowe ALTH ALTH ALTH ALTH ALTH ALTH

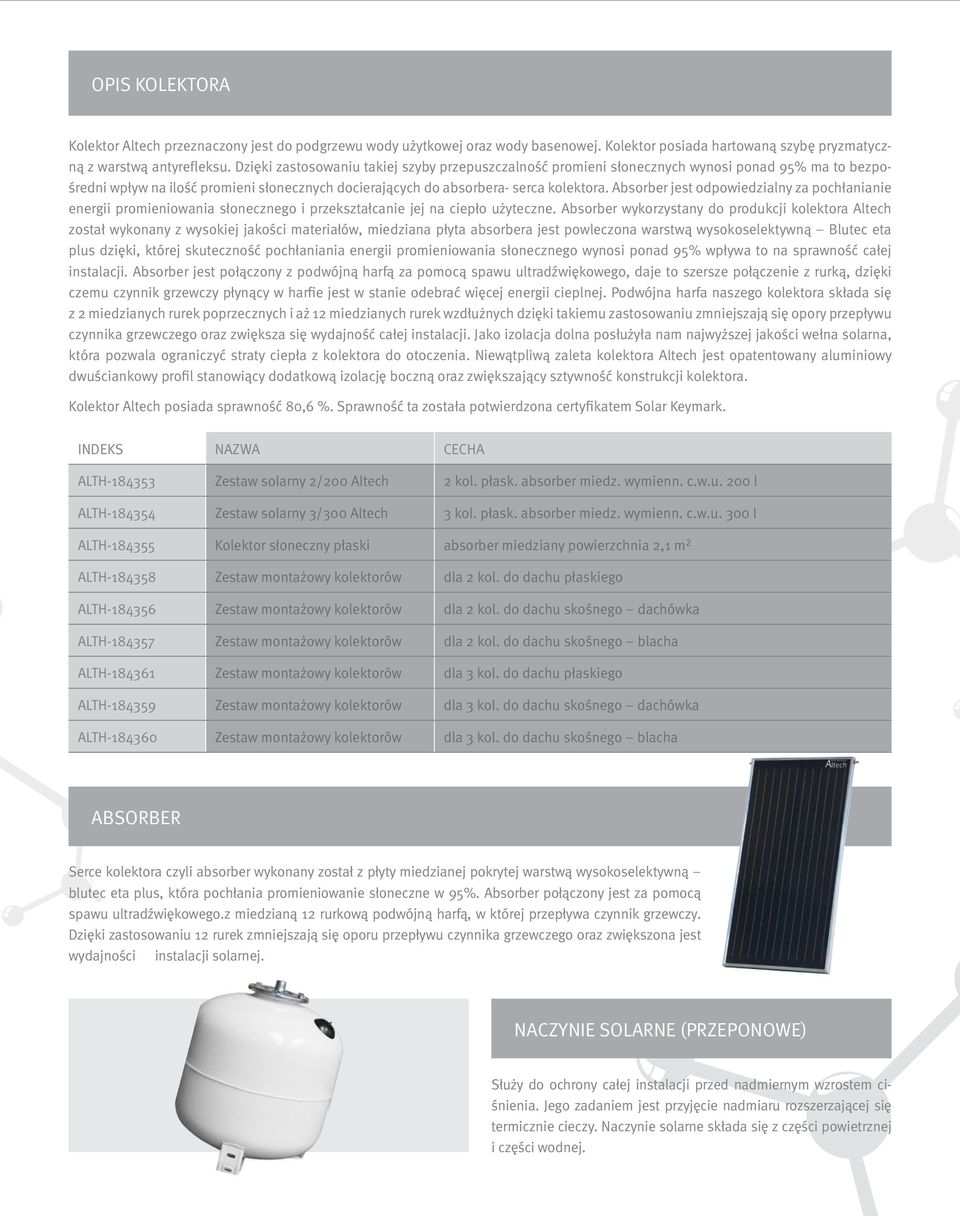

3 Opis kolektora Kolektor Altech przeznaczony jest do podgrzewu wody użytkowej oraz wody basenowej. Kolektor posiada hartowaną szybę pryzmatyczną z warstwą antyrefleksu. Dzięki zastosowaniu takiej szyby przepuszczalność promieni słonecznych wynosi ponad 95% ma to bezpośredni wpływ na ilość promieni słonecznych docierających do absorbera- serca kolektora. Absorber jest odpowiedzialny za pochłanianie energii promieniowania słonecznego i przekształcanie jej na ciepło użyteczne. Absorber wykorzystany do produkcji kolektora Altech został wykonany z wysokiej jakości materiałów, miedziana płyta absorbera jest powleczona warstwą wysokoselektywną Blutec eta plus dzięki, której skuteczność pochłaniania energii promieniowania słonecznego wynosi ponad 95% wpływa to na sprawność całej instalacji. Absorber jest połączony z podwójną harfą za pomocą spawu ultradźwiękowego, daje to szersze połączenie z rurką, dzięki czemu czynnik grzewczy płynący w harfie jest w stanie odebrać więcej energii cieplnej. Podwójna harfa naszego kolektora składa się z 2 miedzianych rurek poprzecznych i aż 12 miedzianych rurek wzdłużnych dzięki takiemu zastosowaniu zmniejszają się opory przepływu czynnika grzewczego oraz zwiększa się wydajność całej instalacji. Jako izolacja dolna posłużyła nam najwyższej jakości wełna solarna, która pozwala ograniczyć straty ciepła z kolektora do otoczenia. Niewątpliwą zaleta kolektora Altech jest opatentowany aluminiowy dwuściankowy profil stanowiący dodatkową izolację boczną oraz zwiększający sztywność konstrukcji kolektora. Kolektor Altech posiada sprawność 80,6 %. Sprawność ta została potwierdzona certyfikatem Solar Keymark. INDEKS NAZWA CECHA ALTH Zestaw solarny 2/200 Altech 2 kol. płask. absorber miedz. wymienn. c.w.u. 200 l ALTH Zestaw solarny 3/300 Altech 3 kol. płask. absorber miedz. wymienn. c.w.u. 300 l ALTH Kolektor słoneczny płaski absorber miedziany powierzchnia 2,1 m² ALTH Zestaw montażowy kolektorów dla 2 kol. do dachu płaskiego ALTH Zestaw montażowy kolektorów dla 2 kol. do dachu skośnego dachówka ALTH Zestaw montażowy kolektorów dla 2 kol. do dachu skośnego blacha ALTH Zestaw montażowy kolektorów dla 3 kol. do dachu płaskiego ALTH Zestaw montażowy kolektorów dla 3 kol. do dachu skośnego dachówka ALTH Zestaw montażowy kolektorów dla 3 kol. do dachu skośnego blacha Absorber Serce kolektora czyli absorber wykonany został z płyty miedzianej pokrytej warstwą wysokoselektywną blutec eta plus, która pochłania promieniowanie słoneczne w 95%. Absorber połączony jest za pomocą spawu ultradźwiękowego.z miedzianą 12 rurkową podwójną harfą, w której przepływa czynnik grzewczy. Dzięki zastosowaniu 12 rurek zmniejszają się oporu przepływu czynnika grzewczego oraz zwiększona jest wydajności instalacji solarnej. Naczynie solarne (przeponowe) Służy do ochrony całej instalacji przed nadmiernym wzrostem ciśnienia. Jego zadaniem jest przyjęcie nadmiaru rozszerzającej się termicznie cieczy. Naczynie solarne składa się z części powietrznej i części wodnej.

4 INSTALUJEMY JAKOŚĆ Dane techniczne j.m. dane budowa kolektora płaski długość mm 2035 szerokość mm 1036 wysokość mm 83 waga kg 36,8 powierzchnia brutto kolektora m 2 2,103 powierzchnia (czynna) apertury m 2 1,941 sprawność optyczna % 80,6 współczynniki strat a1/a2 3,395/0,014 ciśnienie robocze bar 1,5 maksymalne ciśnienie Mpa 1 obudowa profil aluminiowy materiał absorbera blacha miedziana warstwa absorbująca wysoko selektywna przekrój rury zbiorczej mm 22 przekrój rury wzdłużnej mm 8 ilość rur wzdłużnych szt. 12 szyba antyrefleksyjna pryzmatyczna izolacja wełna mineralna układ przewodów absorbera podwójna harfa materiał przewodów absorbera rurka miedziana technologia wykonania zgrzewanie ultradźwiękowe temperatura stagnacji C 188 Izolacja i obudowa kolektora Szyba kolektora Izolacja kolektora w pływa na zmniejszenie strat ciepła przez kolektor przez co zwiększa się jego sprawność. Altech posiada izolację dolną, którą stanowi najwyższej klasy wełna solarna. Boczną izolację kolektora stanowi opatentowany profil aluminiowy składający się z podwójnej ścianki. Zastosowanie takiego profilu pozwala również dodatkowo usztywnić konstrukcję kolektora. Kolektor Altech posiada hartowaną szybę solarną pryzmatyczną z warstwą antyrefleksu. Dzięki zastosowaniu pryzmy promienie słoneczne nie wydostają się na zewnątrz tylko załamują się i pozostają wewnątrz kolektora dodatkowo dzięki warstwie antyrefleksu przenikalność promieni słonecznych przez szybę do absorbera wynosi ponad 95%. Grupa pompowa 2-drogowa Grupa pompowa służy do wymuszenia obiegu płynu solarnego w instalacji solarnej. W skład grupy wchodzą: pompa obiegowa, rotametr (wyposażony w dwa zawory umożliwiające napełnienie i opróżnienie instalacji solarnej), zaworów kulkowych z zaworami zwrotnymi wyposażonymi w termometr, grupa bezpieczeństwa (wyposażona w zawór bezpieczeństwa 6 bar) oraz separator powietrza. Wszystkie elementy zabudowane są izolacją z polipropylenu spienionego charakteryzującą się dobrą odpornością na czynniki fizyczne i mechaniczne.

5 ZESTAWY SOLARNE IRYD Sterownik solarny st402n tech zalety Zadaniem sterownika jest sterowanie pracą całego układu solarnego. Zaletami sterownika są m.in.: obsługa 15 schematów hydraulicznych, zabezpieczenie przed przegrzaniem i zamarzaniem kolektora, możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia, duży przejrzysty wyświetlacz LCD, obudowa wykonana z wysokiej jakości materiałów. Wyszczególnienie Jednostka Napięcie zasilania V 230 V/50 Hz +/- 10% Maksymalny pobór mocy W 4 Temperatura otoczenia C 5 50 Max. obciążenie na każdym wyjściu A 1 Dokładność pomiaru C 1 Wytrzymałość temp. czujników C Wkładka bezpiecznikowa A 3,15 Zakres regulacji temperatury C 8 90 Funkcje realizowane przez sterownik: sterowanie pracą pomp (lub pompy i zaworu), nadzór i obsługa pracy systemu solarnego dla dziewięciu konfiguracji układu, zabezpieczenie przed przegrzaniem i zamarzaniem kolektora, możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia. Wyposażenie sterownika: duży przejrzysty wyświetlacz LCD, czujnik temperatury kolektora, czujnik temperatury zasobnika ciepła, obudowa wykonana z wysokiej jakości materiałów.

6 Płyn solarny Do instalacji solarnych rekomendujemy nasz płyn solarny Altech INDEKS NAZWA CECHA ALTH Płyn do systemów solarnych n/bazie glik. propylenowego od 35 st. (20 l) ALTH Płyn do systemów solarnych n/bazie glik. propylenowego od 25 st. (20 l) Komplet przyłączeniowy Schemat podstawowej instalacji dla ciepłej wody użytkowej Komplet przyłączeniowy służy do połączenia między sobą kolektorów oraz umożliwia podłączenie rury (np. karbowanej nierdzewnej) do kolektora. W skład kompletu przyłączeniowego wchodzi: Asortyment Czwórnik na zacisk ø22 mm x ½ GW x ½ GW x ¾ GZ z tuleją zanurzeniową i odpowietrznikiem ręcznym Kolano na zacisk ø22 mm x ¾ GZ Złączka dwuzaciskowa * ø22 mm x ø22 mm ilość 1 szt. 1 szt. 1 szt. * dotyczy zestawów z kolektorami płaskimi Altech. Na każdy dodatkowy kolektor powyżej 2 szt. przypada dodatkowa złączka. Odbiór c.w.u. Kocioł C.O. Zimna woda Kolektory słoneczne zgodne z normą: DIN EN : SPRZEDAWCA DIN EN : LAT LATA LAT 5LAT LATA LAT kolektory zbiorniki zespoły sterowniczo- -pompowe 5LAT 10 LAT
