1 181 akumulacyjny akumulacyjny ze zbiornikiem na CWU Higieniczny zbiornik akumulacyjny Akcesoria 200 akumulacyjny - bufor jest urządzeniem, które w większości przypadków powinno być zainstalowane przy montażu wkładu kominkowego z płaszczem wodnym. Bufor magazynuje nadwyżkę ciepłej wody, która powstaje podczas palenia w kominku, zapewnia to komfort ciepła nawet pod wygaszeniu kominka. Jeżeli jest zamontowany zbiornik akumulacyjny to zimna woda, która wraca z instalacji do wkładu kominkowego jest o temperaturze powyżej 55ºC, zapewnia to nam dłuższą żywotność urządzenia grzewczego i przyjemne czyste spalanie. Ładowanie i rozładowanie zbiornika akumulacyjnego czas (godziny) oddawania ciepła moc cieplna źródła lub urządzenia 30 0,97 1,45 1,94 2,42 2,90 3,39 3, ,16 1,74 2,32 2,90 3,48 4,07 4, ,45 2,18 2,90 3,63 4,36 5,08 5, ,94 2,90 3,87 4,84 5,81 6,78 7, ,90 4,36 5,81 7,26 8,71 10,16 11,62 5 5,81 8,71 11,62 14,52 17,42 20,33 23, objętość zbiornika akumulacyjnego (litry)

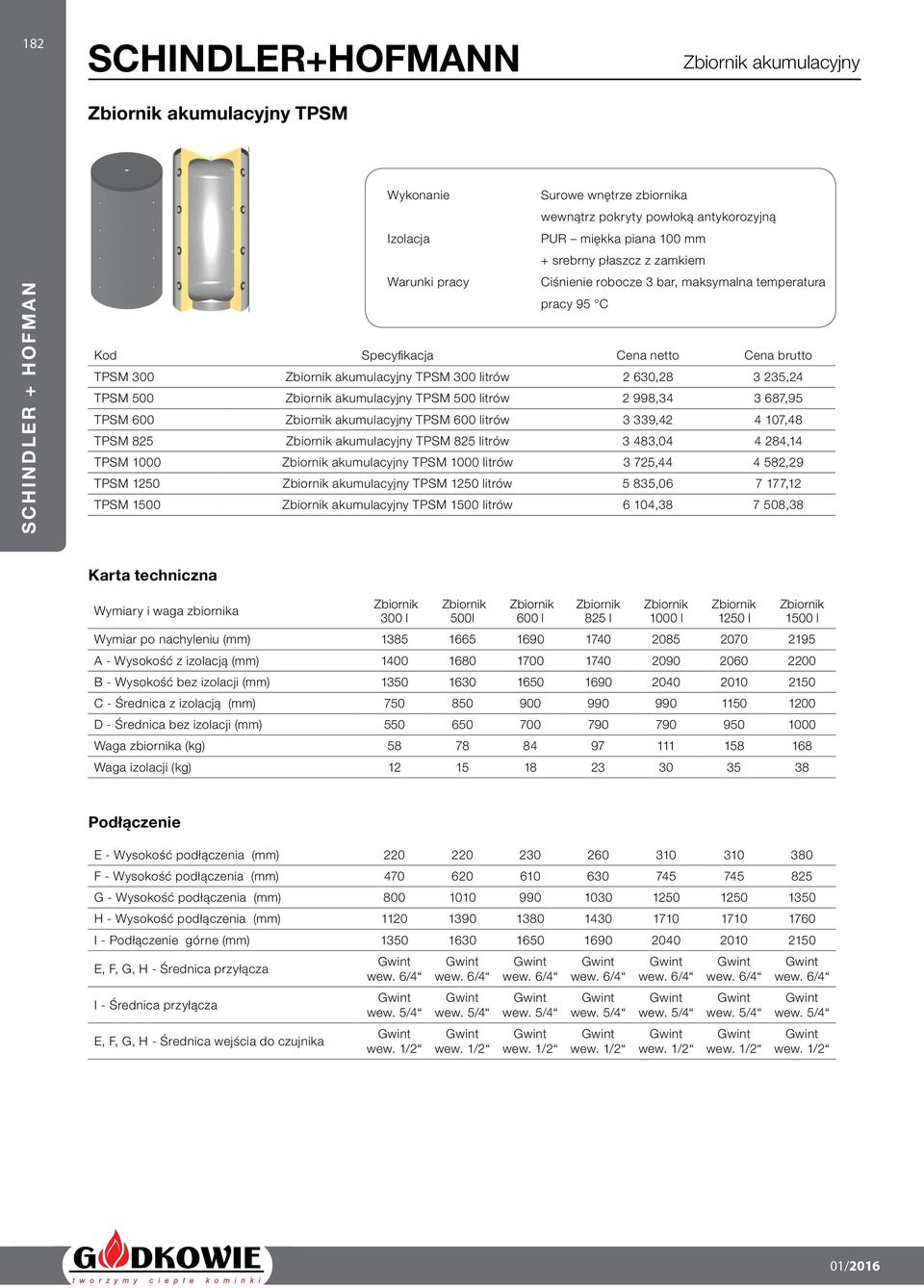

2 182 akumulacyjny TPSM akumulacyjny Wykonanie Surowe wnętrze zbiornika wewnątrz pokryty powłoką antykorozyjną Izolacja PUR miękka piana 100 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze 3 bar, maksymalna temperatura pracy 95 C TPSM 300 akumulacyjny TPSM 300 litrów 2 630, ,24 TPSM 500 akumulacyjny TPSM 500 litrów 2 998, ,95 TPSM 600 akumulacyjny TPSM 600 litrów 3 339, ,48 TPSM 825 akumulacyjny TPSM 825 litrów 3 483, ,14 TPSM 1000 akumulacyjny TPSM 1000 litrów 3 725, ,29 TPSM 1250 akumulacyjny TPSM 1250 litrów 5 835, ,12 TPSM 1500 akumulacyjny TPSM 1500 litrów 6 104, ,38 Karta techniczna Wymiary i waga zbiornika 300 l 500l 600 l 825 l 1000 l 1250 l Wymiar po nachyleniu (mm) A - Wysokość z izolacją (mm) B - Wysokość bez izolacji (mm) C - Średnica z izolacją (mm) D - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) l Podłączenie E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) G - Wysokość podłączenia (mm) H - Wysokość podłączenia (mm) I - Podłączenie górne (mm) E, F, G, H - Średnica przyłącza I - Średnica przyłącza E, F, G, H - Średnica wejścia do czujnika wew. 6/4 wew. 5/4 wew. 1/2 wew. 6/4 wew. 5/4 wew. 1/2 wew. 6/4 wew. 5/4 wew. 1/2 wew. 6/4 wew. 5/4 wew. 1/2 wew. 6/4 wew. 5/4 wew. 1/2 wew. 6/4 wew. 5/4 wew. 1/2 wew. 6/4 wew. 5/4 wew. 1/2 01/2016

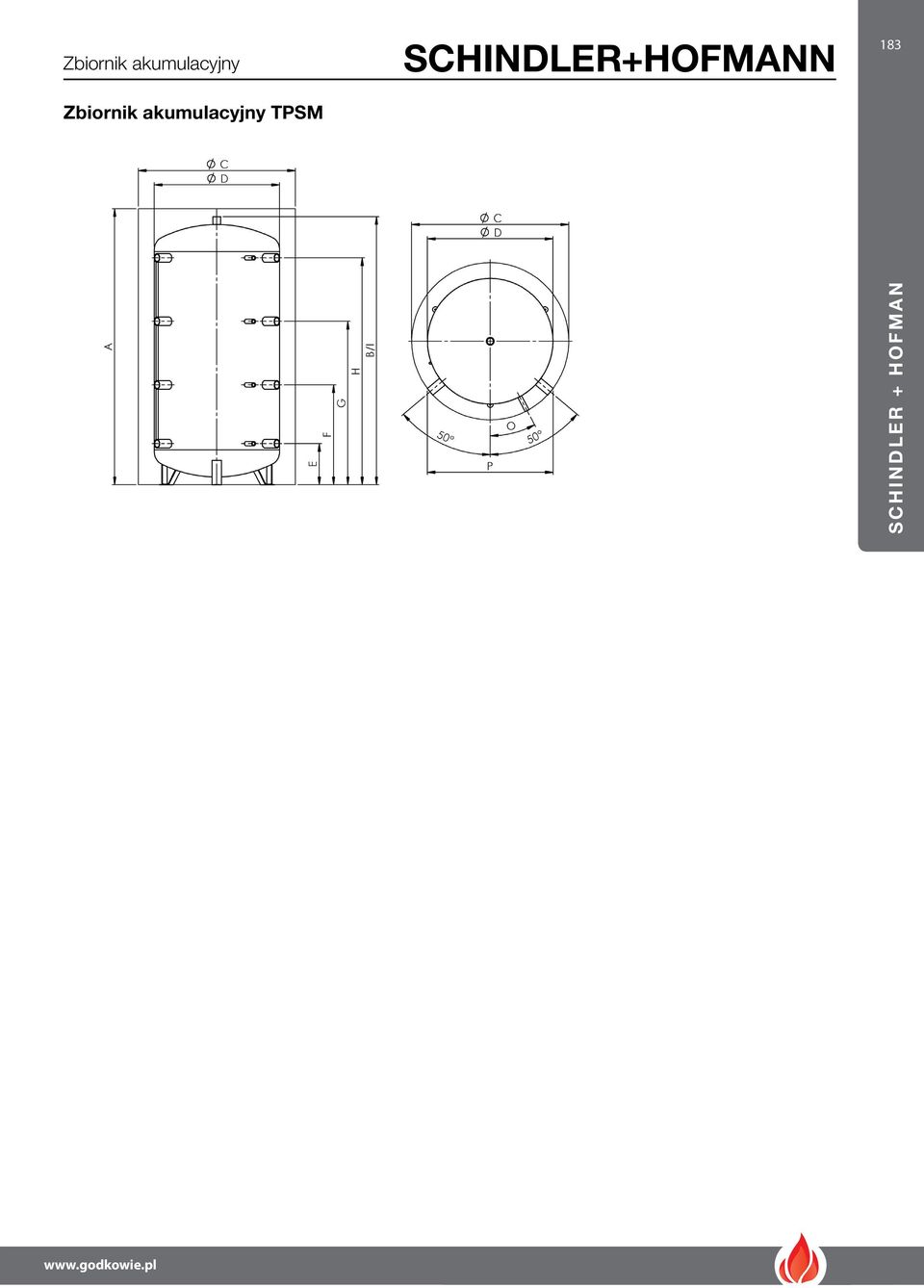

3 akumulacyjny akumulacyjny TPSM 183

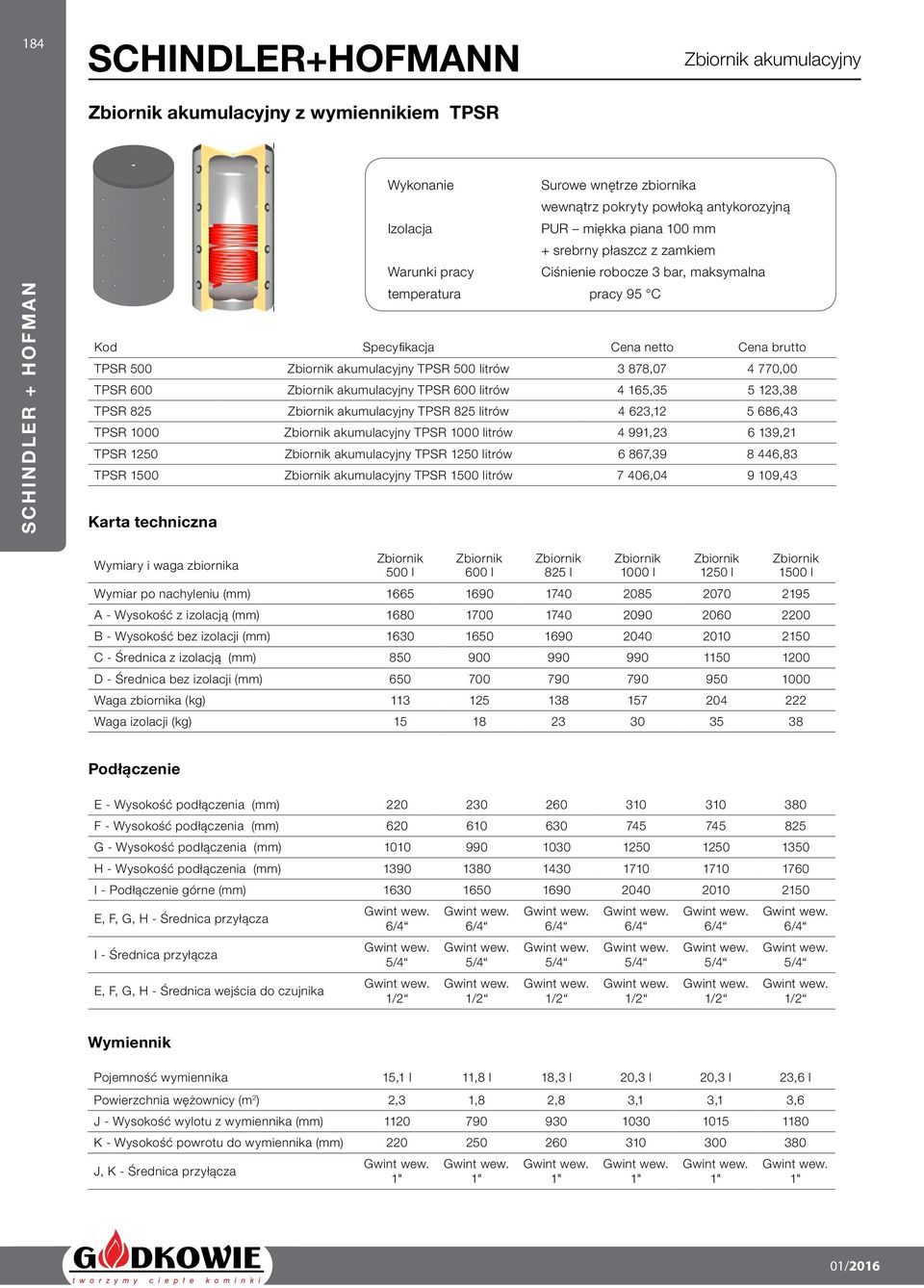

4 184 akumulacyjny z wymiennikiem TPSR akumulacyjny Wykonanie Surowe wnętrze zbiornika wewnątrz pokryty powłoką antykorozyjną Izolacja PUR miękka piana 100 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze 3 bar, maksymalna temperatura pracy 95 C TPSR 500 akumulacyjny TPSR 500 litrów 3 878, ,00 TPSR 600 akumulacyjny TPSR 600 litrów 4 165, ,38 TPSR 825 akumulacyjny TPSR 825 litrów 4 623, ,43 TPSR 1000 akumulacyjny TPSR 1000 litrów 4 991, ,21 TPSR 1250 akumulacyjny TPSR 1250 litrów 6 867, ,83 TPSR 1500 akumulacyjny TPSR 1500 litrów 7 406, ,43 Karta techniczna Wymiary i waga zbiornika 500 l 600 l 825 l 1000 l 1250 l 1500 l Wymiar po nachyleniu (mm) A - Wysokość z izolacją (mm) B - Wysokość bez izolacji (mm) C - Średnica z izolacją (mm) D - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) G - Wysokość podłączenia (mm) H - Wysokość podłączenia (mm) I - Podłączenie górne (mm) E, F, G, H - Średnica przyłącza I - Średnica przyłącza E, F, G, H - Średnica wejścia do czujnika 6/4 5/4 1/2 6/4 5/4 1/2 6/4 5/4 1/2 6/4 5/4 1/2 6/4 5/4 1/2 6/4 5/4 1/2 Wymiennik Pojemność wymiennika 15,1 l 11,8 l 18,3 l 20,3 l 20,3 l 23,6 l Powierzchnia wężownicy (m 2 ) 2,3 1,8 2,8 3,1 3,1 3,6 J - Wysokość wylotu z K - Wysokość powrotu do J, K - Średnica przyłącza 1" 1" 1" 1" 1" 1" 01/2016

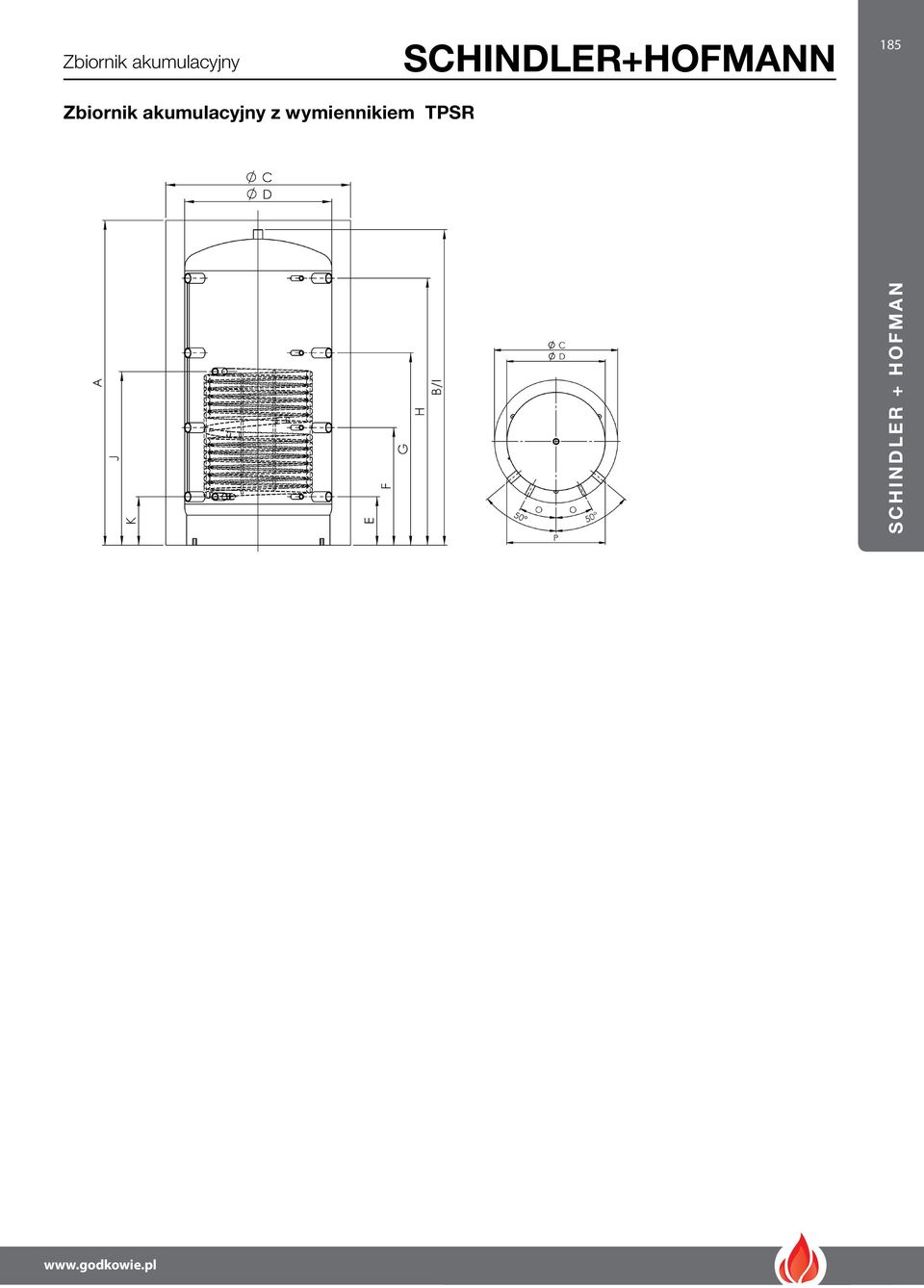

5 akumulacyjny 185 akumulacyjny z wymiennikiem TPSR

6 186 akumulacyjny z dwoma wymiennikami TPSRR akumulacyjny Wykonanie Surowe wnętrze zbiornika wewnątrz pokryty powłoką antykorozyjną Izolacja PUR miękka piana 100 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze 3 bar, maksymalna temperatura pracy 95 C TPSRR 825 akumulacyjny TPSRR 825 litrów 5 888, ,37 TPSRR 1000 akumulacyjny TPSRR 1000 litrów 6 221, ,91 TPSRR 1250 akumulacyjny TPSRR 1250 litrów 8 124, ,76 TPSRR 1500 akumulacyjny TPSRR 1500 litrów 9 201, ,73 Karta techniczna Wymiary i waga zbiornika 825 l 1000 l 1250 l 1500 l Wymiar po nachyleniu (mm) A - Wysokość z izolacją (mm) B - Wysokość bez izolacji (mm) C - Średnica z izolacją (mm) D - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) G - Wysokość podłączenia (mm) H - Wysokość podłączenia (mm) I - Podłączenie górne (mm) E, F, G, H - Średnica przyłącza 6/4 6/4 6/4 6/4 I - Średnica przyłącza 5/4 5/4 5/4 5/4 E, F, G, H - Średnica wejścia do czujnika 1/2 1/2 1/2 1/2 Wymiennik dolny Pojemność wymiennika dolnego 18,3 l 20,3 l 20,3 l 23,6 l Powierzchnia wężownicy dolnej (m 2 ) 2,8 3,1 3,1 3,6 J - Wysokość wylotu z dolnego K - Wysokość powrotu do dolnego J, K - Średnica przyłącza 1" 1" 1" 1" 01/2016

7 akumulacyjny 187 akumulacyjny z dwoma wymiennikami TPSRR Wymiennik górny 825 l 1000 l 1250 l 1500 l Pojemność górnego wymiennika 11,8 l 15,7 l 15,7 l 17 l Powierzchnia węzownicy górnej (m2) 1,8 2,4 2,4 2,6 L - Wysokość wylotu z górnego M - Wysokość powrotu do górnego L, M - Średnica przyłącza 1" 1" 1" 1"

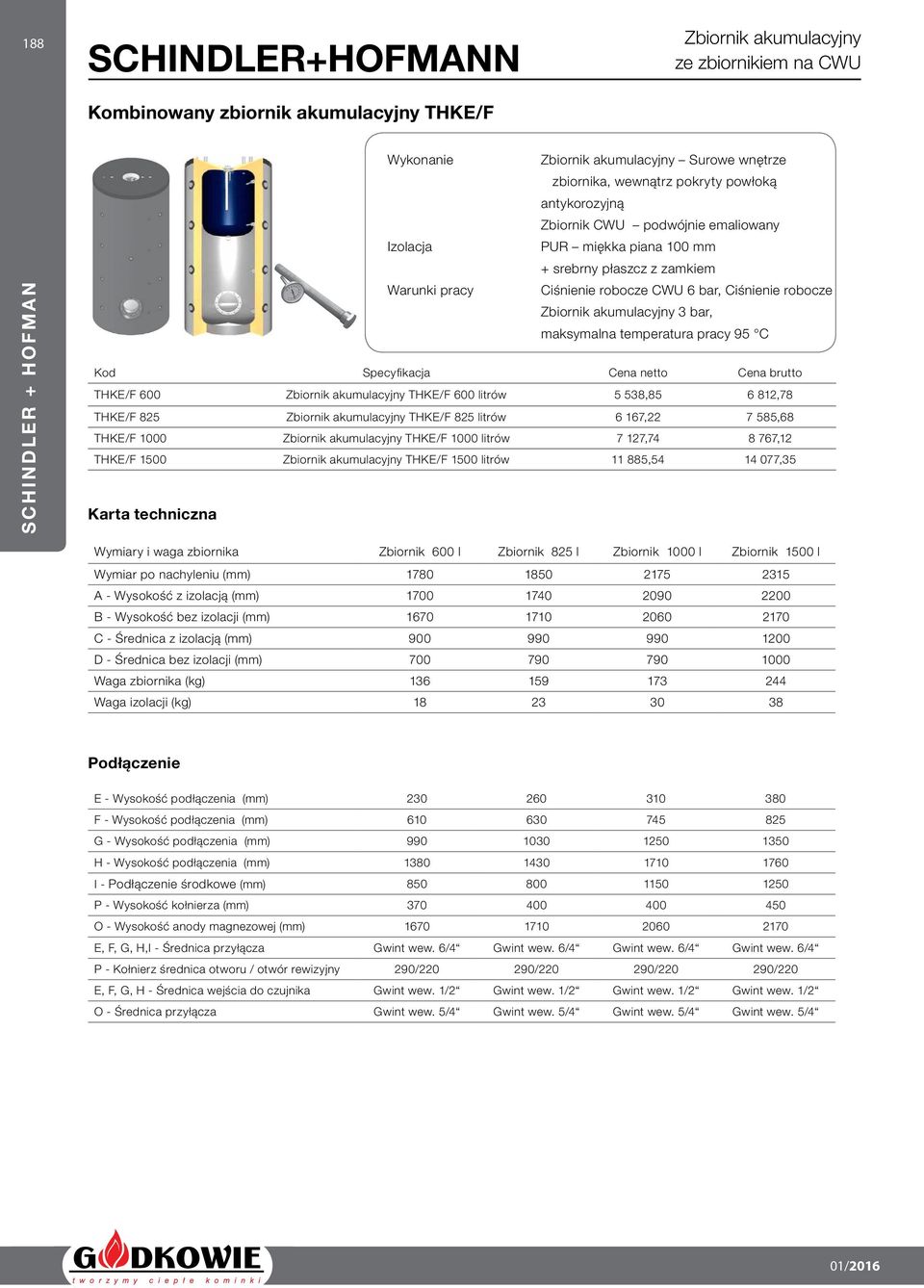

8 188 Kombinowany zbiornik akumulacyjny THKE/F akumulacyjny ze zbiornikiem na CWU Wykonanie akumulacyjny Surowe wnętrze zbiornika, wewnątrz pokryty powłoką antykorozyjną CWU podwójnie emaliowany Izolacja PUR miękka piana 100 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze CWU 6 bar, Ciśnienie robocze akumulacyjny 3 bar, maksymalna temperatura pracy 95 C THKE/F 600 akumulacyjny THKE/F 600 litrów 5 538, ,78 THKE/F 825 akumulacyjny THKE/F 825 litrów 6 167, ,68 THKE/F 1000 akumulacyjny THKE/F 1000 litrów 7 127, ,12 THKE/F 1500 akumulacyjny THKE/F 1500 litrów , ,35 Karta techniczna Wymiary i waga zbiornika 600 l 825 l 1000 l 1500 l Wymiar po nachyleniu (mm) A - Wysokość z izolacją (mm) B - Wysokość bez izolacji (mm) C - Średnica z izolacją (mm) D - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) G - Wysokość podłączenia (mm) H - Wysokość podłączenia (mm) I - Podłączenie środkowe (mm) P - Wysokość kołnierza (mm) O - Wysokość anody magnezowej (mm) E, F, G, H,I - Średnica przyłącza 6/4 6/4 6/4 6/4 P - Kołnierz średnica otworu / otwór rewizyjny 290/ / / /220 E, F, G, H - Średnica wejścia do czujnika 1/2 1/2 1/2 1/2 O - Średnica przyłącza 5/4 5/4 5/4 5/4 01/2016

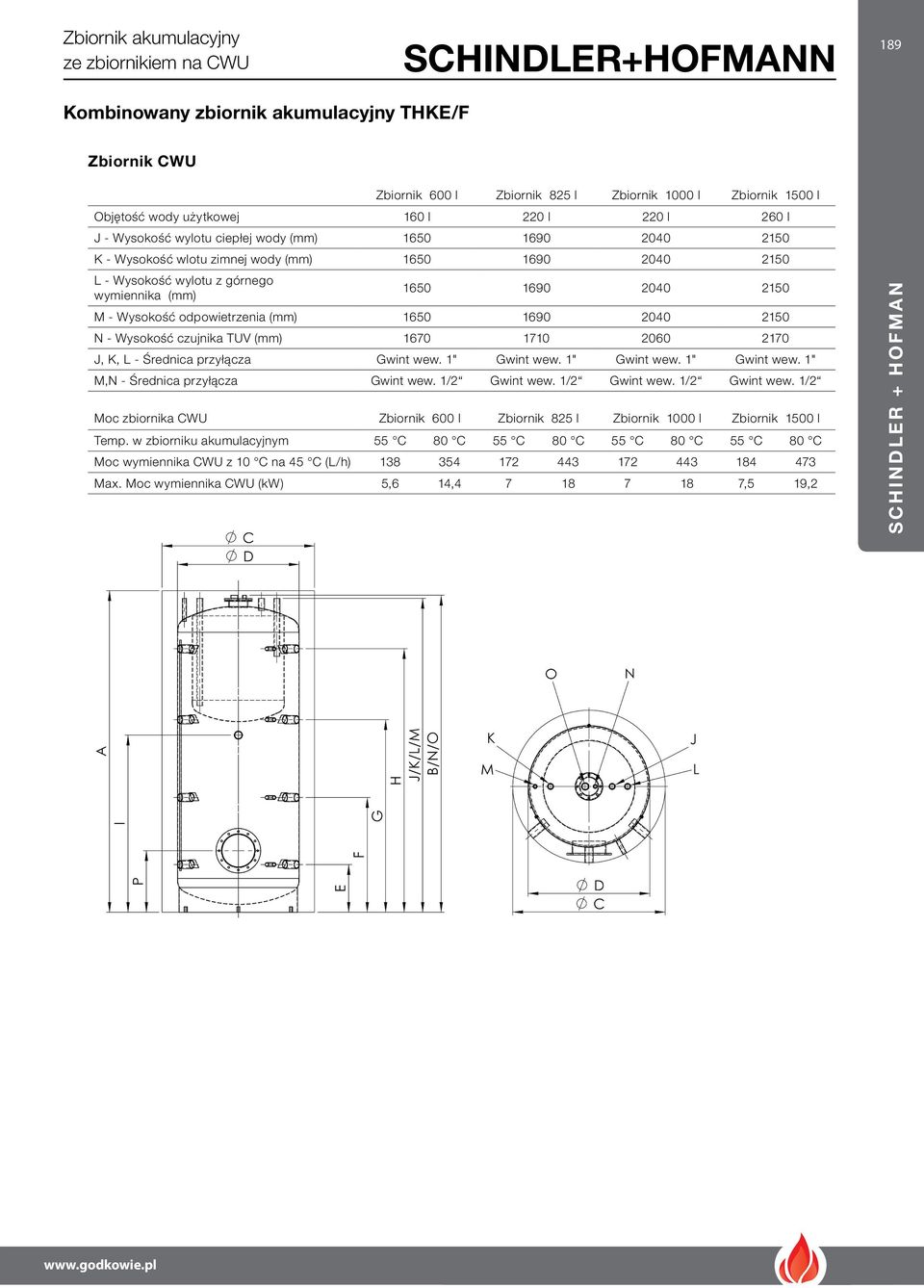

9 akumulacyjny ze zbiornikiem na CWU 189 Kombinowany zbiornik akumulacyjny THKE/F CWU 600 l 825 l 1000 l 1500 l Objętość wody użytkowej 160 l 220 l 220 l 260 l J - Wysokość wylotu ciepłej wody (mm) K - Wysokość wlotu zimnej wody (mm) L - Wysokość wylotu z górnego M - Wysokość odpowietrzenia (mm) N - Wysokość czujnika TUV (mm) J, K, L - Średnica przyłącza 1" 1" 1" 1" M,N - Średnica przyłącza 1/2 1/2 1/2 1/2 Moc zbiornika CWU 600 l 825 l 1000 l 1500 l Temp. w zbiorniku akumulacyjnym 55 C 80 C 55 C 80 C 55 C 80 C 55 C 80 C Moc wymiennika CWU z 10 C na 45 C (L/h) Max. Moc wymiennika CWU (kw) 5,6 14, ,5 19,2

10 190 Kombinowany zbiornik akumulacyjny z wymiennikiem THKE akumulacyjny ze zbiornikiem na CWU Wykonanie akumulacyjny surowe wnętrze zbiornika, wewnątrz pokryty powłoką antykorozyjną CWU podwójnie emaliowany Izolacja PUR miękka piana 100 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze TUV 6 bar, akumulacyjnye 3 bar, maksymalna temperatura pracy 95 C THKE 600 akumulacyjny THKE 600 litrów 6 256, ,08 THKE 825 akumulacyjny THKE 825 litrów 6 651, ,86 THKE 1000 akumulacyjny THKE 1000 litrów 6 795, ,56 THKE 1500 akumulacyjny THKE 1500 litrów , ,11 Karta techniczna Wymiary i waga zbiornika 600 l 825 l 1000 l 1500 l Wymiar po nachyleniu (mm) A - Wysokość z izolacją (mm) B - Wysokość bez izolacji (mm) C - Średnica z izolacją (mm) D - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) G - Wysokość podłączenia (mm) H - Wysokość podłączenia (mm) I - Podłączenie środkowe (mm) E, F, G, H,I - Średnica przyłącza 6/4 6/4 6/4 6/4 E, F, G, H - Średnica wejścia do czujnika 1/2 1/2 1/2 1/2 CWU Objętość zbiornika CWU 160 l 220 l 220 l 260 l J - Wysokość wlotu ciepłej wody (mm) K - Wysokość wlotu chłodnej wody (mm) L - Wysokość curkulacji (mm) M - Wysokość odpowietrzenia (mm) N - Wysokość czujnika TUV (mm) O - Wysokość anody magnezytowej (mm) J, K, L - Średnica przyłącza 1" 1" 1" 1" M,N - Średnica przyłącza 1/2 1/2 1/2 1/2 O - Średnica przyłącza 5/4 5/4 5/4 5/4 01/2016

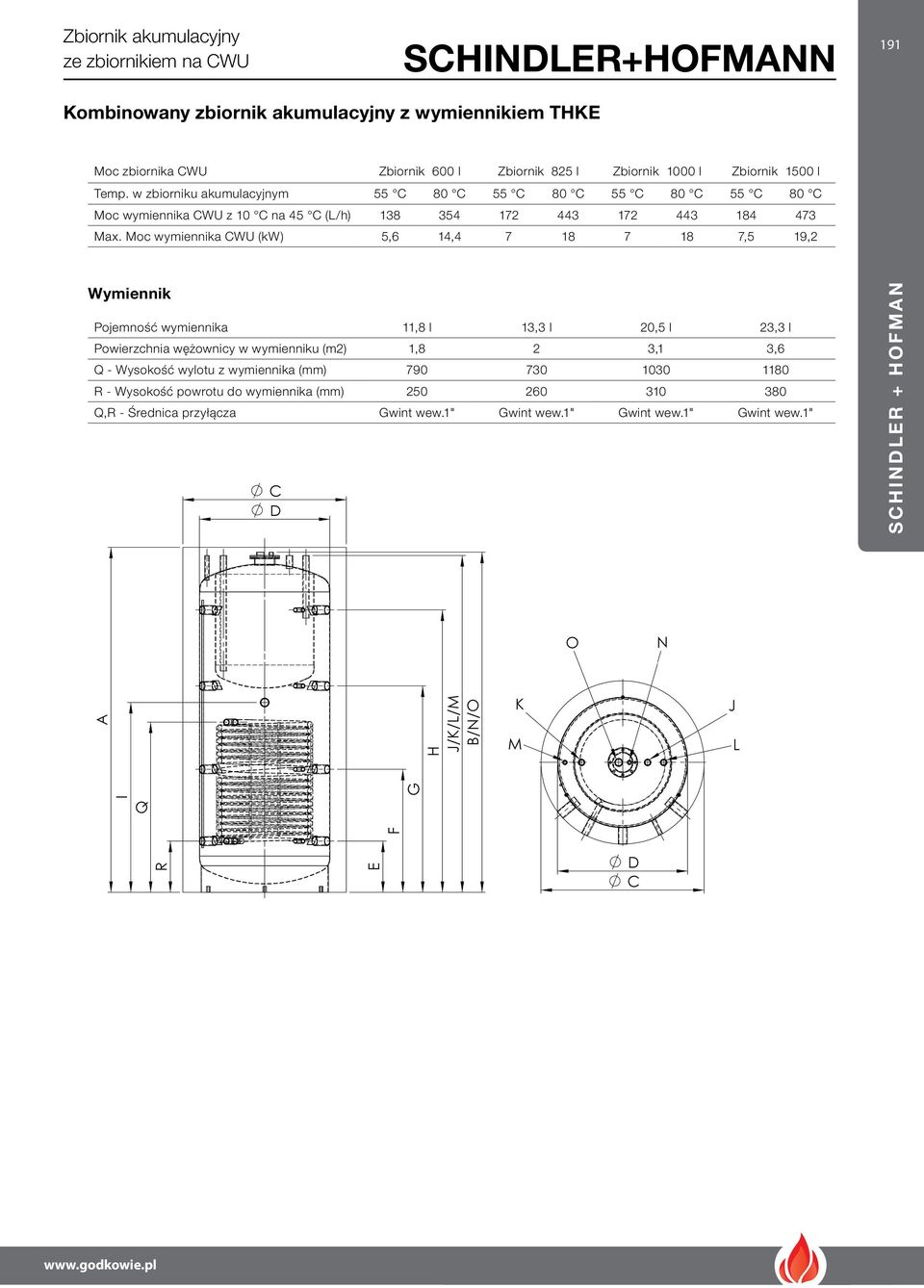

11 akumulacyjny ze zbiornikiem na CWU 191 Kombinowany zbiornik akumulacyjny z wymiennikiem THKE Moc zbiornika CWU 600 l 825 l 1000 l 1500 l Temp. w zbiorniku akumulacyjnym 55 C 80 C 55 C 80 C 55 C 80 C 55 C 80 C Moc wymiennika CWU z 10 C na 45 C (L/h) Max. Moc wymiennika CWU (kw) 5,6 14, ,5 19,2 Wymiennik Pojemność wymiennika 11,8 l 13,3 l 20,5 l 23,3 l Powierzchnia wężownicy w wymienniku (m2) 1,8 2 3,1 3,6 Q - Wysokość wylotu z R - Wysokość powrotu do Q,R - Średnica przyłącza 1" 1" 1" 1"

12 192 akumulacyjny ze zbiornikiem na CWU Kombinowany zbiornik akumulacyjny z dwoma wymiennimi THKE/R2 Wykonanie akumulacyjny surowe wnętrze zbiornika, wewnątrz pokryty powłoką antykorozyjną CWU podwójnie emaliowany Izolacja PUR miękka piana 100 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze TUV 6 bar, akumulacyjny 3 bar, maksymalna temperatura pracy 95 C THKE/R2 600 akumulacyjny THKE/R2 600 litrów 6 804, ,60 THKE/R2 825 akumulacyjny THKE/R2 825 litrów 7 774, ,14 THKE/R akumulacyjny THKE/R litrów 8 411, ,07 THKE/R akumulacyjny THKE/R litrów , ,80 Karta techniczna Wymiary i waga zbiornika 600 l 825 l 1000 l 1500 l Wymiar po nachyleniu (mm) A - Wysokość z izolacją (mm) B - Wysokość bez izolacji (mm) C - Średnica z izolacją (mm) D - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) G - Wysokość podłączenia (mm) H - Wysokość podłączenia (mm) I - Podłączenie środkowe (mm) E, F, G, H,I - Średnica przyłącza 6/4 6/4 6/4 6/4 E, F, G, H - Średnica wejścia do czujnika 1/2 1/2 1/2 1/2 CWU Objętość zbiornika CWU 160 l 220 l 220 l 260 l J - Wysokość wlotu ciepłej wody (mm) K - Wysokość wlotu chłodnej wody (mm) L - Wysokość cyrkulacji (mm) M - Wysokość odpowietrzenia (mm) N - Wysokość czujnika CWU (mm) O - Wysokość anody magnezytowej (mm) J, K, L - Średnica przyłącza 1" 1" 1" 1" M,N - Średnica przyłącza 1/2 1/2 1/2 1/2 O - Średnica przyłącza 5/4 5/4 5/4 5/4 01/2016

13 akumulacyjny ze zbiornikiem na CWU 193 Kombinowany zbiornik akumulacyjny z dwoma wymiennimi THKE/R2 Moc zbiornika CWU 600 l 825 l 1000 l 1500 l Temp. w zbiorniku akumulacyjnym 55 C 80 C 55 C 80 C 55 C 80 C 55 C 80 C Moc wymiennika CWU z 10 C na 45 C (L/h) Max. Moc wymiennika CWU (kw) 5,6 14, ,5 19,2 Wymiennik dolny Pojemność wymiennika 11,8 l 13,3 l 20,5 l 23,3 l Powierzchnia wężownicy w dolnym wymienniku (m2) 1,8 2 3,1 3,6 Q - Wysokość wylotu z dolnego R - Wysokość powrotu do dolnego Q,R - Średnica przyłącza 1" 1" 1" 1" Wymiennik górny Pojemność wymiennika 8,1 l 11,8 l 16,2 l 15,1 l Powierzchnia wężownicy w górnym wymienniku (m2) 1,2 1,8 2,5 2,3 S - Wysokość wylotu z górnego T - Wysokość powrotu do górnego S,T - Średnica przyłącza 1" 1" 1" 1"

14 194 Higieniczny zbiornik akumulacyjny TMH Higieniczny zbiornik akumulacyjny TMH 600 akumulacyjny TMH 600 litrów 6 658, ,93 TMH 825 akumulacyjny TMH 825 litrów 6 769, ,95 TMH 1000 akumulacyjny TMH 1000 litrów 7 104, ,21 Karta techniczna Wymiary i waga zbiornika 600 l 825 l 1000 l Wymiar po nachyleniu (mm) Wysokość z izolacją (mm) Wysokość bez izolacji (mm) Średnica z izolacją (mm) K - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie B - Wysokość podłączenia (mm) C - Wysokość podłączenia (mm) E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) H - Podłączenie górne (mm) D - Podłączenie środkowe (mm) B,C,E,F,H,D - Średnica przyłącza 6/4 6/4 6/4 B,C,E,F - Średnica wejścia do czujnika 1/2 1/2 1/2 Rurowy nierdzewny wymiennik Objętość rurowego nierdzewnego wymiennika 38 l 38 l 38 l Powierzchnia rury nierdzewnego wymiennika (m 2 ) 7,1 7,1 7,1 Q - Wysokość nierdzewnego rurowego R - Wysokość nierdzewnego wymiennika (mm) Q,R - Średnica przyłącza 5/4 5/4 5/4 01/2016

15 Higieniczny zbiornik akumulacyjny 195 Higieniczny zbiornik akumulacyjny TMH Wydajność rurki ze stali nierdzewnej w wymienniku 600 l 825 l 1000 l Temp. w zbiorniku akumulacyjnym 55 C 80 C 55 C 80 C 55 C 80 C Moc wymiennika CWU z 10 C na 45 C (L/h) Max. Moc wymiennika CWU (kw)

16 196 Higieniczny zbiornik akumulacyjny Higieniczny zbiornik akumulacyjny z wymiennikiem TMH Kod Specyfikacja Cena netto Cena netto TMHS 600 akumulacyjny TMHS 600 litrów 7 438, ,36 TMHS 825 akumulacyjny TMHS 825 litrów 7 550, ,50 TMHSS 1000 akumulacyjny TMHSS 1000 litrów 7 884, ,65 Karta techniczna Wymiary i waga zbiornika 600 l 825 l 1000 l Wymiar po nachyleniu (mm) Wysokość z izolacją (mm) Wysokość bez izolacji (mm) Średnica z izolacją (mm) K - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie B - Wysokość podłączenia (mm) C - Wysokość podłączenia (mm) E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) H - Podłączenie górne (mm) D - Podłączenie środkowe (mm) B,C,E,F,H,D - Średnica przyłącza 6/4 6/4 6/4 B,C,E,F - Średnica wejścia do czujnika 1/2 1/2 1/2 Wymiennik dolny Pojemność wymiennika dolnego 8,3 l 11,6 l 11,6 l Powierzchnia wężownicy w dolnym wymienniku (m 2 ) 1,8 2,6 2,6 M - Wysokość odpowietrzenia w dolnym wymienniku (mm) L - Wysokość wejścia do dolnego M,L - Średnica przyłącza /2016

17 Higieniczny zbiornik akumulacyjny 197 Higieniczny zbiornik akumulacyjny z wymiennikiem TMH Rurowy nierdzewny wymiennik 600 l 825 l 1000 l Pojemność wymiennika 38 l 38 l 38 l Powierzchnia wężownicyw w wymienniku (m 2 ) 7,2 7,2 7,2 Q - Wysokość nierdzewnego rurowego R - Wysokość nierdzewnego Q,R - Średnica przyłącza 5/4 5/4 5/4 Wydajność rurki ze stali nierdzewnej w wymienniku 600 l 825 l 1000 l Temp. w zbiorniku akumulacyjnym 60 C 80 C 60 C 80 C 60 C 80 C Moc wymiennika CWU z 10 C na 45 C (L/h) Max. Moc wymiennika CWU (kw)

18 198 Higieniczny zbiornik akumulacyjny Higieniczny zbiornik akumulacyjny z wymiennikiem TMHSS Wykonanie akumulacyjny surowe wnętrze zbiornika, wewnątrz pokryty powłoką antykorozyjną CWU podwójnie emaliowany Izolacja PUR twrda piana 90 mm + srebrny płaszcz z zamkiem Warunki pracy Ciśnienie robocze TUV 6 bar, akumulacyjnye 3 bar, maksymalna temperatura pracy 95 C TMHSS 600 akumulacyjny TMHSS 600 litrów 8 218, ,85 TMHSS 825 akumulacyjny TMHSS 825 litrów 8 330, ,94 TMHSS 1000 akumulacyjny TMHSS 1000 litrów 8 664, ,15 Karta techniczna Wymiary i waga zbiornika 600 l 825 l 1000 l Wymiar po nachyleniu (mm) Wysokość z izolacją (mm) Wysokość bez izolacji (mm) Średnica z izolacją (mm) K - Średnica bez izolacji (mm) Waga zbiornika (kg) Waga izolacji (kg) Podłączenie B - Wysokość podłączenia (mm) C - Wysokość podłączenia (mm) E - Wysokość podłączenia (mm) F - Wysokość podłączenia (mm) H - Podłączenie górne (mm) D - Podłączenie środkowe (mm) B,C,E,F,H,D - Średnica przyłącza 6/4 6/4 6/4 B,C,E,F - Średnica wejścia do czujnika 1/2 1/2 1/2 Wymiennik dolny Pojemność wymiennika dolnego 8,3 l 11,6 l 11,6 l Powierzchnia wężownicy w dolnym wymienniku (m 2 ) 1,8 2,6 2,6 M - Wysokość odpowietrzenia w dolnym wymienniku (mm) L - Wysokość wejścia do dolnego M,L - Średnica przyłącza /2016

19 Higieniczny zbiornik akumulacyjny 199 Higieniczny zbiornik akumulacyjny z wymiennikiem TMHSS Wymiennik górny 600 l 825 l 1000 l Pojemność wymiennika 5,5 l 9,3 l 9,3 l Powierzchnia wężownicy w górnym wymienniku (m 2 ) 1,2 2 2 N - Wysokość wylotu do górnego O - Wysokość wlotu do górnego N,O - Średnica przyłącza Rurowy nierdzewny wymiennik Pojemność wymiennika 38 l 38 l 38 l Powierzchnia wężownicyw w wymienniku (m 2 ) 7,2 7,2 7,2 Q - Wysokość nierdzewnego rurowego R - Wysokość nierdzewnego wymiennika Q,R - Średnica przyłącza 5/4 5/4 5/4 Wydajność rurki ze stali nierdzewnej w wymienniku 600 l 825 l 1000 l Temp. w zbiorniku akumulacyjnym 60 C 80 C 60 C 80 C 60 C 80 C Moc wymiennika CWU z 10 C na 45 C (L/h) Max. Moc wymiennika CWU (kw)
