1 ELEKTYCZNE SYSTEMY GZEWCZE

2 Przysz³oœciowe grzejniki zdalnie sterowane Tak jest ju od wielu lat POFESSIONAL Siedzisz wygodnie w fotelu trzymaj¹c w rêce urz¹dzenie zdalnie steruj¹ce, podobne do pilota telewizyjnego. S³u y ono jednak nie do sterowania odbiornikiem telewizyjnym lub sprzêtem stereo, lecz do regulacji temperatury pomieszczenia. Umo liwia oddzielne nastawienie temperatury we wszystkich pomieszczeniach domu, w dowolnym czasie. Grzejniki Glamox wykorzystuj¹ najnowoczeœniejsz¹ technologiê. Firma zajmuje siê produkcj¹ bezprzewodowych uk³adów regulacji grzejników dowolnego typu, pocz¹wszy od domowych, a skoñczywszy na systemach sterowanych komputerowo z jednego miejsca budynku. Umo liwiaj¹ one zdaln¹ regulacjê urz¹dzeñ elektrycznych - grzejników, przewodów grzewczych, oœwietlenia, wentylacji, czujników temperatury oraz czujników ruchu. S¹ one wygodne w obs³udze i umo liwiaj¹ Dostosowanie do indywidualnych potrzeb, a co najwa niejsze przyczyniaj¹ siê do zmniejszenia poboru mocy.

3 CTG HAMONY 000 Pilot zdalnego serowania (230 V) Technologia Echelon LonWork. Sterowanie przy pomocy menu (system wyœwietla opcje wyboru). Transmisja przy 433,92 Mhz +/- 10 khz. Wyjœcie < 10 dbm. Spe³nia wymogi ETS Neuron 310 (Motorola lub Toshiba). Zakres 0-60 metrów. Pamiêæ EEPOM przechowuj¹ca zaprogramowane ustawienia na wypadek wy³¹czenia napiêcia zasilaj¹cego. Czterogodzinne zasilanie awaryjne z akumulatora. 24-godz. Zasilanie awaryjne zegara. Zegar czasu rzeczywistego o dok³adnoœci min./rok. Pod³¹czenie: Umieszczony w ³adowarce pod³¹czonej do Ÿród³a napiêcia przemiennego 230 V. adowarkê mo na pod³¹czyæ do zasilania sieciowego za pomoc¹ kabla z wtyczk¹ lub te bezpoœrednio pod³¹czyæ do sieci. Akcesoria GSMG - jednostka odbiorczo-nadawcza Oszczêdnoœæ energii, odpowiednia temperatura. atwa obs³uga menu. Mo liwoœæ u ycia jako zestawu rêcznego przez 4 godz. Sterowanie bezprzewodowe bez koniecznoœci instalacji. Nie zak³óca systemów s¹siednich. Do pomieszczeñ biurowych, du ych budynków oraz domów mieszkalnych. 16 stref do sterowania ogrzewaniem (max. 10 grzejników/strefê) i 8 stref w³¹czania/wy³¹czania. Zaawansowana technologia z Echelon. Mo liwoœæ rêcznego sterowania. Szybkie przestawianie temperatury przy u yciu klawiszy skrótów. Programowane temperatury s¹ prezentowane za pomoc¹ cyfr i rysunków. Funkcja podtrzymania zaprogramowanych ustawieñ. Do sterowania termostatami wtykowymi plugg-in: CG, CMG; termostatami œciennymi: SMG, SFG; odbiornikami przedaÿnikowymi: SXG, COG-e. Jednostk¹ odbiorczo-nadawcz¹ GSMG. Jak dzia³a Harmony 000 Harmony przekazuje sygna³y radiowe do wszystkich odbiorników znajduj¹cych siê w budynku. Istnieje mo liwoœæ zaprogramowania grzejników naœciennych i grzejników pod³ogowych na 16 stref (Max. 10 grzejników w strefie). Dostêpne jest równie 8 stref regulacji oœwietlenia i innych urz¹dzeñ. Na wyœwietlaczu pokazuj¹ siê informacje oraz symbole pomocne w programowaniu. System podpowiada mo liwe opcje daj¹c dwie mo liwoœci wyboru. Funkcje menu steruj¹cego s¹ wyœwietlane w formie dialogu dotycz¹cego sposobu regulacji: oœwietlenia ogrzewania oraz innych urz¹dzeñ elektrycznych w poszczególnych pomieszczeniach. CTG Harmony 000 Pilot zdalnego sterowania

4 GSMG Jednostka odbiorczo nadawcza Technologia Echelon LonWork. Sterowanie przy pomocy menu (system wyœwietla opcje wyboru). Transmisja przy 433,92 Mhz +/- 10 khz. Wyjœcie < 10 dbm. Spe³nia wymogi ETS Neuron 310 (Motorola lub Toshiba). Zakres 0-60 metrów. Pamiêæ EEPOM przechowuj¹ca zaprogramowane ustawienia na wypadek wy³¹czenia napiêcia zasilaj¹cego. Czterogodzinne zasilanie awaryjne z akumulatora. 24-godz. Zasilanie awaryjne zegara. Zegar czasu rzeczywistego o dok³adnoœci min./rok. Pod³¹czenie: Umieszczony w ³adowarce pod³¹czonej do Ÿród³a napiêcia przemiennego 230 V. adowarkê mo na pod³¹czyæ do zasilania sieciowego za pomoc¹ kabla z wtyczk¹ lub te bezpoœrednio Po³d¹czyæ do sieci. Telefon komórkowy GSMG mo e otrzymywaæ sygna³y sms o zmianach temperatury, w³¹czeniach lub wy³¹czeniach oœwietlenia, urz¹dzeñ 230 V i wysy³aæ sms na telefon komórkowy, alarmowaæ o: w³amaniu, (poprzez pod³¹czone do systemu HAMONY: detektory ruchu, czujniki: podczerwieni, magnetyczne, wibracyjne, fotokomórki), nieszczelnoœciach instalacji wodnej, gazowej, niedomkniêciach okien, drzwi, po arze itp. Skonfigurowane po³¹czenie z GSMG mo e kontrolowaæ indywidualnie cztery strefy przez sms. W ka dej strefie: 10 termostatów CG lub CMG2 Master, a ka dy z nich steruje max. 10-cioma SLA /24. Steruj¹c ogrzewaniem lub urz¹dzeniami przez sms u ywane s¹ dwie wiadomoœci tekstowe dotycz¹ce ró nych trybów wyœwietlanych w telefonie komórkowym. Jedna dotyczy trybu ekonomicznego, druga ochrony przed mrozem i aktywowania alarmów. Sporz¹dzona przez u ytkownika krótka wiadomoœæ tekstowa do uruchomienia jednego z dwóch trybów powinna zostaæ zapisana i przechowywana w pamiêci telefonu tak aby mo na by³oby j¹ wygodnie przesy³aæ. Podgrzewanie silnika Glamox 3001 TPA z termostatem podrzêdnym SLA /24 Czujnik temperatury zewnêtrznej Termostat ogrzewania pod³ogowego SFG 6V DC Oœwietlenie, TV, inne urz¹dzenia elektroniczne Termostat nadrzêdny SMG GSMG Odbiornik przekaÿnikowy COG-e Odbiornik przekaÿnikowy SXG Glamox 3001 TPA z termostatem CG2 Pilot CTG Harmony 000 Ogrzewanie pod³ogowe Monitoring GSMG Jednostka odbiorczo nadawcza

5 CG2 termostat CG2 (230 V) Technologia Echelon LonWork. Pasmo odbioru 433,92 Mhz +/- 10 khz. Czu³oœæ dbm przy ujœciu danych. Histereza +/- 0,3 C. Kalibracja +/- 1 C. Zakres temperatury - 3 C. 40 sekundowy okres cyklu. Stopieñ ochrony IP 20. Zgodnoœæ z norm¹ ETS Neuron 3120 E1 (Toshiba). Zakres 0-60 metrów. Pamiêæ EEPOM przechowuj¹ca zaprogramowane ustawienia na wypadek wy³¹czenia napiêcia zasilaj¹cego. Dwucyfrowy, siedmiosegmentowy wyœwietlacz LED. Blokada - mo liwoœæ blokady przed niepo ¹dan¹ regulacj¹ za poœrednictwem urz¹dzenia zdalnie steruj¹cego HAMONY. Pod³aczenie: Modu³owy termostat wtykowy. IP 20 Zdalnie sterowany termostat do grzejnika Glamox 3001 Grzejnikiem z termostatem CG2 mo na zdalnie regulowaæ temperaturê pomieszczenia. Du y komfort obs³ugi i niskie koszty ogrzewania. Na termostacie wyœwietlana jest temperatura poszczególnych pomieszczeñ. Ustawiona temperatura jest czytelna i prezentowana za pomoc¹ podœwietlonych cyfr. Mo liwoœæ regulacji zdalnej i lokalnej, przy grzejniku. Klasa ochrnnoœci II.. CG2 / CGM2 Termostat

6 ET / EV termostat ET (230 V) EV (230 V) Termostat pó³przewodnikowy, elektroniczny. 40 -sekundowy okres cyklu. ówne nagrzewanie przez ca³y cykl. Histereza +/- 0,3 C. Zakres temperatury -32 C. Kallibracja +/- 1 C. EV - stopieñ ochrony IP 24C. ET - stopieñ ochrony IP 20. Mo liwoœæ rêcznej regulacji. Termostat modu³owy, ³atwy w monta u. Prosta wymiana i modernizacja. Czerwona dioda informuje o pracy grzejnika. Pod³¹czenie: Modu³owy termostat wtykowy. atwa wymiana i modrenizacja. Zmniejszenie temperatury. Do zmniejszenia temperatury s³u y g³ówny zegar kontrolny, przeznaczony dla napiêcia steruj¹cego 230 V. Modu³ TX mocowany jest na ET, dziêki czemu, poprzez wykorzystuj¹ce podwójne przewody wi¹zkowe - okablowanie sterujace, zostaje obni ona temperatura. Mo liwoœæ dostarczenia uk³adów redukcji temperatury o C i 1 C. IP 20 Termostat elektroniczny dla grzejników Glamox 3001 Zapewnia odpowiednie i równomierne ogrzewanie pomieszczenia. Ciche w³¹czanie/wy³¹czanie. Du a tarcza z widocznymi oznaczeniami. Bryzgoszczelna obudowa termostatu EV. Zalecana pokrywa termostatu PLEXI chroni¹ca przed niezamierzonymi uszkodzeniami. Klasa ochrnnoœci II. ET / EV / ETM Termostat

7 DT2 termostat DT2 (230 V) Elektroniczny termostat z wyœwietlaczem cyfrowym i dwoma programami obni ki temperatury. Wbudowany, automatyczny, energooszczêdny uk³ad obni ania temperatury, program lub 7. Tygodniowy program kontroli temperatury. Piêciodniowy program kontroli temperatury. Pó³przewodnikowy elektroniczny termostat. 40 -sekundowy okres cyklu. ówne nagrzewanie przez ca³y okres jego trwania. Histereza +/- 0,3 C. Zakres temperatury - 3 C. Kalibracja +/- 1 C. Stopieñ ochrony IP 20. Mo liwoœæ elektronicznej regulacji. Budowa modu³owa, ³atwoœæ monta u. Prosta wymiana i modernizacja. Czerwona dioda informuje o pracy grzejnika. Migaj¹ca zielona dioda informuje o obni eniu temperatury. Ci¹g³e œwiat³o zielonej diody oznacza, e obni anie temperatury zosta³o zaprogramowane, ale nie jest uaktywnione. Pod³¹czenie: Modu³owy termostat wtykowy. atwa wymiana I modernizacja. IP 20 Termostat cyfrowy z mo liwoœci¹ automatycznego ustawiania okresów obni enia temperatury. Mo liwoœæ obni enia zu ycia energii w czasie pracy grzejnika, przy zastosowaniu programów obni enia temperatury. Mo liwoœæ ustawienia temperatur dla dwóch okresów czasu w ci¹gu doby (w nocy i w dzieñ). Mo liwoœæ nieobni ania temperatury w soboty i niedziele. Mo liwoœæ okreœlenia godzin rozpoczêcia okresu kontroli temperatury. Mo liwoœæ okreœlenia d³ugoœci okresu obni enia temperatury. Mo liwoœæ okreœlenia temperatury, zapewniaj¹cej optymalne zu ycie energii. Mo liwoœæ rêcznej regulacji temperatury. Prosty, czytelny wyœwietlacz. Klasa ochrnnoœci II. DT2 / DTM2 Termostat

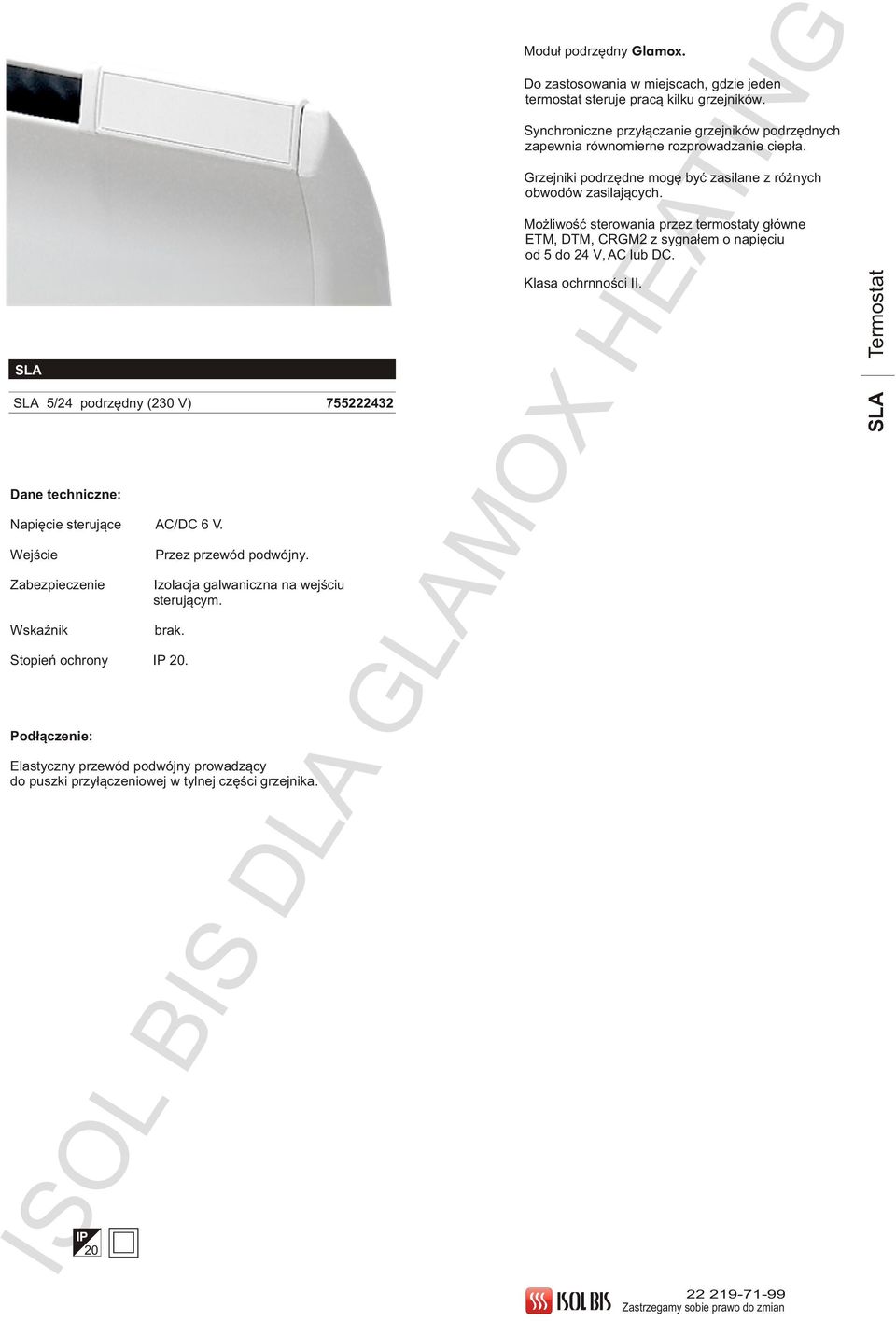

8 SLA SLA /24 podrzêdny (230 V) Napiêcie steruj¹ce AC/DC 6 V. Wejœcie Zabezpieczenie WskaŸnik Przez przewód podwójny. Izolacja galwaniczna na wejœciu steruj¹cym. brak. Stopieñ ochrony IP 20. Pod³¹czenie: Elastyczny przewód podwójny prowadz¹cy do puszki przy³¹czeniowej w tylnej czêœci grzejnika. IP 20 Modu³ podrzêdny Glamox. Do zastosowania w miejscach, gdzie jeden termostat steruje prac¹ kilku grzejników. Synchroniczne przy³¹czanie grzejników podrzêdnych zapewnia równomierne rozprowadzanie ciep³a. Grzejniki podrzêdne mogê byæ zasilane z ró nych obwodów zasilaj¹cych. Mo liwoœæ sterowania przez termostaty g³ówne ETM, DTM, CGM2 z sygna³em o napiêciu od do 24 V, AC lub DC. Klasa ochrnnoœci II. SLA Termostat

9 6 6 0 D³ugoœæ 400 W 600 W W W 1000 W W W TPA - Grzejnik panelowy z przewodem, wtyczk¹ i puszk¹ pod³¹czeniow¹ TPA W TPA W TPA W TPA W TPA W TPA W TPA W Akcesoria 1669 Min 0 30 Min 0 Pokrywa termostatu PLEXI Mocowanie pod³ogowe TFH Listwa ochronna TPC 230v Ta patrz Akcesoria Szeroki wybór termostatów do regulacji ró nych temperatur pomieszczenia. Funkcjonalna konstrukcja. Zakrzywiona przednia czêœæ zapewnia odgiêcie ciep³ego strumienia powietrza od œciany w kierunku pomieszczenia. Niska temperatura powierzchni grzejnika i zabezpieczenie przed przegrzaniem. Du a powierzchnia grzejnika oraz niskotemperaturowy element grzewczy zapobiegaj¹ przypalaniu kurzu i osadzaniu siê sadzy na œcianach pomieszczenia. Brak ostrych, wystaj¹cych elementów u³atwia utrzymanie w czystoœci. Do monta u sta³ego, mo liwoœæ zamontowania nó ek. Maksymalna temperatura powierzchni zewnêtrznych 90 C. Osobno montowany uchwyt monta owy i skierowany do wnêtrza pomieszczenia grzejnik. Wytrzyma³a obudowa powleczona poliestrow¹ emali¹. Stopieñ ochrony IP 20. Klasa ochronnoœci II. W³¹cznik. Wysokoœæ grzejnika: 30 mm. Minimalna wymagana przestrzeñ nad grzejnikiem: 0 mm. Minimalna wymagana przestrzeñ pod grzejnikiem: 0 mm. Ca³kowita wymagana wysokoœæ przy instalacji grzejnika: 40 mm. Element grzewczy O ebrowany prêt kantalowy kumuluj¹c ciep³o w po³¹czeniu ze specyficzn¹ budow¹ ogrzewacza i elektronicznym termostatem pozwala zwiêkszyæ 4,7 razy wydajnoœæ grzejnika i ograniczyæ zu ycie energii. Pod³¹czenie Mo liwoœæ pod³¹czenia grzejnika przez skrzynkê 2 przy³¹czeniow¹ (przewód 2 x 2, mm.), lub przy pomocy kabla z wtyczk¹. Skrzynka przy³¹czeniowa z materia³ów syntetycznych na uchwycie monta owym. IP 20 TPA Grzejnik panelowy

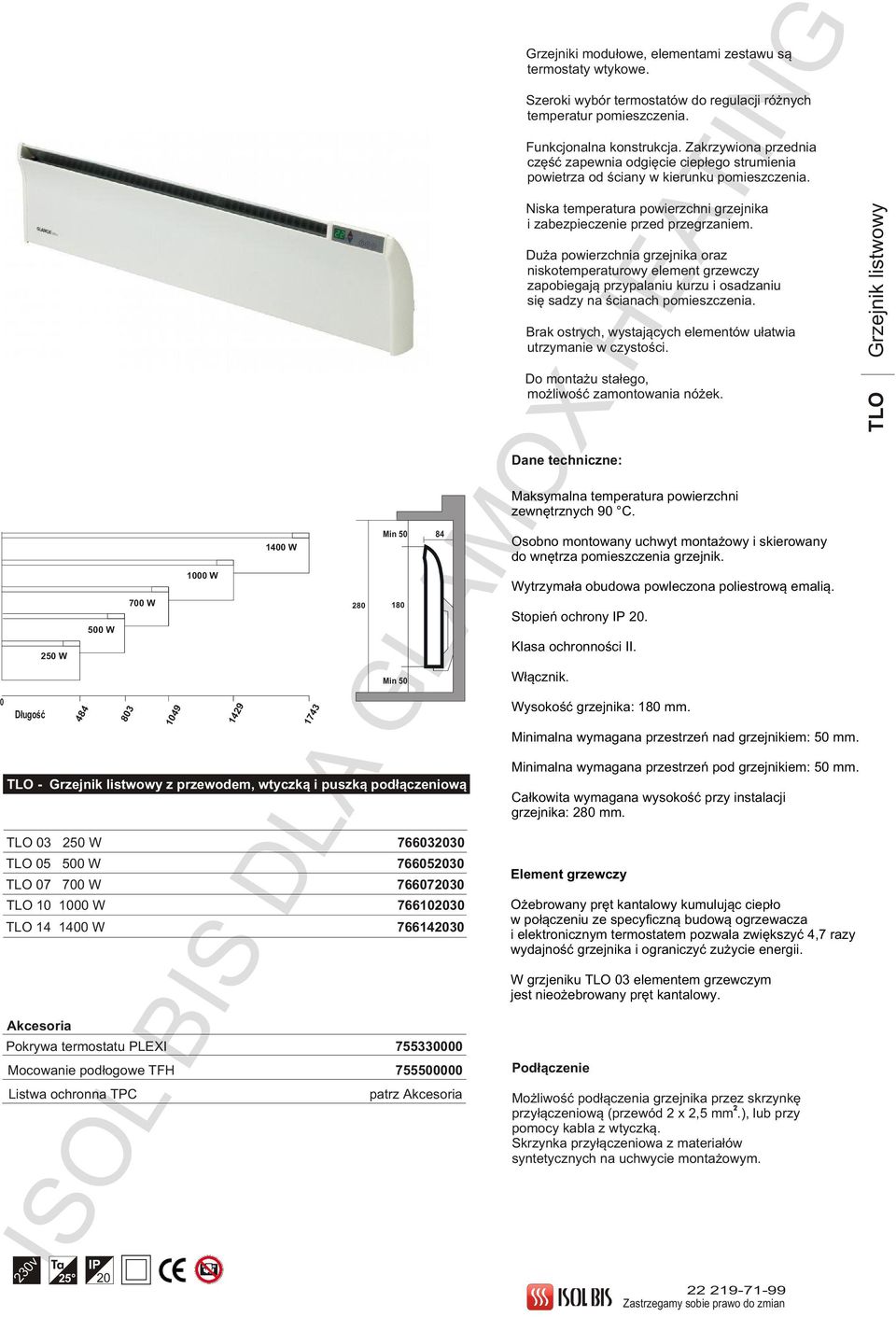

10 0 D³ugoœæ 20 W W W W W Min 0 84 Min 0 TLO - Grzejnik listwowy z przewodem, wtyczk¹ i puszk¹ pod³¹czeniow¹ TLO W TLO 0 00 W TLO W TLO W TLO W Akcesoria Pokrywa termostatu PLEXI Mocowanie pod³ogowe TFH Listwa ochronna TPC 230v Ta patrz Akcesoria 3 4 Grzejniki modu³owe, elementami zestawu s¹ termostaty wtykowe. Szeroki wybór termostatów do regulacji ró nych temperatur pomieszczenia. Funkcjonalna konstrukcja. Zakrzywiona przednia czêœæ zapewnia odgiêcie ciep³ego strumienia powietrza od œciany w kierunku pomieszczenia. Niska temperatura powierzchni grzejnika i zabezpieczenie przed przegrzaniem. Du a powierzchnia grzejnika oraz niskotemperaturowy element grzewczy zapobiegaj¹ przypalaniu kurzu i osadzaniu siê sadzy na œcianach pomieszczenia. Brak ostrych, wystaj¹cych elementów u³atwia utrzymanie w czystoœci. Do monta u sta³ego, mo liwoœæ zamontowania nó ek. Maksymalna temperatura powierzchni zewnêtrznych 90 C. Osobno montowany uchwyt monta owy i skierowany do wnêtrza pomieszczenia grzejnik. Wytrzyma³a obudowa powleczona poliestrow¹ emali¹. Stopieñ ochrony IP 20. Klasa ochronnoœci II. W³¹cznik. Wysokoœæ grzejnika: 180 mm. Minimalna wymagana przestrzeñ nad grzejnikiem: 0 mm. Minimalna wymagana przestrzeñ pod grzejnikiem: 0 mm. Ca³kowita wymagana wysokoœæ przy instalacji grzejnika: 280 mm. Element grzewczy O ebrowany prêt kantalowy kumuluj¹c ciep³o w po³¹czeniu ze specyficzn¹ budow¹ ogrzewacza i elektronicznym termostatem pozwala zwiêkszyæ 4,7 razy wydajnoœæ grzejnika i ograniczyæ zu ycie energii. W grzjeniku TLO 03 elementem grzewczym jest nieo ebrowany prêt kantalowy. Pod³¹czenie Mo liwoœæ pod³¹czenia grzejnika przez skrzynkê 2 przy³¹czeniow¹ (przewód 2 x 2, mm.), lub przy pomocy kabla z wtyczk¹. Skrzynka przy³¹czeniowa z materia³ów syntetycznych na uchwycie monta owym. IP 20 TLO Grzejnik listwowy

11 6 6 0 D³ugoœæ 400 W 600 W W W 813 TPVD - Grzejnik bryzgoszczelny z puszk¹ przy³¹czeniow¹ Min 0 30 Min 0 TPVD W TPVD W TPVD W TPVD W Akcesoria Pokrywa termostatu PLEXI Mocowanie pod³ogowe TFH Listwa ochronna TPC 230v Ta patrz Akcesoria Bryzgoszczelny grzejnik do ³azienek i innych wilgotnych pomieszczeñ. W zastosowaniach wymagaj¹cych klasy zabezpieczenia IP 24C, nale y u ywaæ termostatów EV. Funkcjonalna konstrukcja. Zakrzywiona przednia czêœæ zapewnia odgiêcie ciep³ego strumienia Powietrza od œciany w kierunku pomieszczenia. Niska temperatura powierzchni grzejnika i zabezpieczenie przed przegrzaniem. Du a powierzchnia grzejnika oraz niskotemperaturowy element grzewczy zapobiegaj¹ przypalaniu kurzu i osadzaniu siê sadzy na œcianach pomieszczenia. Brak ostrych, wystaj¹cych elementów u³atwia utrzymanie w czystoœci. Do monta u sta³ego, mo liwoœæ zamontowania nó ek. Maksymalna temperatura powierzchni zewnêtrznych 60 C. Osobno montowany uchwyt monta owy i skierowany. do wnêtrza pomieszczenia grzejnik. Wytrzyma³a obudowa powleczona poliestrow¹ emali¹. Stopieñ ochrony IP 24 C. Klasa ochronnoœci II, podwójnie izolowany. W³¹cznik bryzgoszczelny. Wysokoœæ grzejnika: 30 mm. Minimalna wymagana przestrzeñ nad grzejnikiem: 0 mm. Minimalna wymagana przestrzeñ pod grzejnikiem: 0 mm. Ca³kowita wymagana wysokoœæ przy instalacji grzejnika: 40 mm. Element grzewczy Zabezpieczonyh przed wilgosci¹, o ebrowany prêt kantalowy kumuluj¹c ciep³o w po³¹czeniu ze specyficzn¹ budow¹ ogrzewacza i elektronicznym termostatem pozwala zwiêkszyæ 4,7 razy wydajnoœæ grzejnika i ograniczyæ zu ycie energii. Pod³¹czenie Mo liwoœæ pod³¹czenia grzejnika przez skrzynkê 2 przy³¹czeniow¹ (przewód 2 x 2, mm.), lub przy pomocy kabla z wtyczk¹. Skrzynka przy³¹czeniowa z materia³ów syntetycznych na uchwycie monta owym. IP 24 TPVD Bryzgoszczelny grzejnik panelowy

12 SFG CFG2 Termostat ogrzewania pod³ogowego. SFG (230 V) Czujnik do SFG2 GF czujnik pod³ogowy VF czujnik naœcienny Czujnik wewnêtrzny Wbudowany, do regulacji temperatury powietrza. Wybór czujnika W razie pod³¹czenia czujnika zewnêtrznego jest on wybierany automatycznie. Wyœwietlacz temperatury Wskazuje temperaturê mierzon¹ aktywnym czujnikiem wewnêtrznym lub zewnêtrznym (FI-FE). Wyjœcie przekaÿnika Max. 14 A. Napiêcie zasilania 230 V ~ 0 Hz. Wy³¹cznik Dwupozycyjny. Zakres temperatur - 3 C. Kalibracja +/- 1 C. egulacja rêczna +/- 1 C. Histereza 0,3 C. Stopieñ ochrony IP 30. Wyœwietlacz Dwu diodowy siedmiosegmentowy. Sygnalizator pracy Zapalona czerwona dioda przy w³¹czonym zasilaniu. Lokalny uk³ad steruj¹cy Wy³¹czony gdy zielona dioda LED zgaszona. Blokada Mo liwoœæ przed niepo ¹dan¹ regulacj¹ za poœrednictwem urz¹dzenia zdalnie steruj¹cego "HAMONY". Pasmo odbioru 433,92 Mhz +/- 10 khz. Pod³¹czenie: 2 ¹czówka wciskana o wymiarach 3 x 2, mm, umieszczona w górnej czeœci szeregu ze wzglêdu na zewnêtrzn¹ antenê. Do monta u podtynkowego w obudowie dwukomorowej ( Elko S16 ). Termostat grzejny pod³ogowy sterowany uk³adem Glamox Harmony. Mo liwoœæ regulacji ogrzewania i uzyskania po ¹danej temperatury pod³ogi. edukcja temperatury, gdy w pomieszczeniu nikt nie przebywa, a w konsekwencji zmniejszenie zu ycia energii. Czytelne, podœwietlane cyfry i symbole wskazuj¹ wybran¹ temperaturê. Dostosowany do monta u na œcianie w obudowie dwukomorowej ( Elko S16 ). Mo liwoœæ zdalnej lub rêcznej regulacji. SFG Termostat

13 SMG Termostat œcienny nadrzêdny. SMG (230 V) (6V wyjœcie) Czujnik do SMG2 GF czujnik pod³ogowy VF czujnik naœcienny Czujnik wewnêtrzny Wbudowany do regulacji temperatury powietrza. Wybór czujnika W razie pod³¹czenia czujnika zewnêtrznego jest on wybierany automatycznie. Wyœwietlacz temperatury Wskazuje temperaturê mierzon¹ aktywnym czujnikiem, wewnêtrznym lub zewnêtrznym (FI-FE). Uk³ad wyjœcia Steruje 10 grzejnikami Glamox z modu³em podrzêdnym (SLA /24). Napiêcie zasilania 230 V ~ 0 Hz. Sygna³ steruj¹cy 6 V DC max. 10 ma. Wy³¹cznik Dwupozycyjny. Zakres temperatur - 3 C. Kalibracja +/- 1 C. egulacja rêczna +/- 1 C. Histereza 0,3 C. Stopieñ ochrony IP 30. Wyœwietlacz Dwu diodowy siedmiosegmentowy. Sygnalizator pracy Zapalona czerwona dioda przy w³¹czonym zasilaniu. Lokalny uk³ad steruj¹cy sta³y Wy³¹czony gdy zielona dioda LED zgaszona. Blokada Mo liwoœæ blokady przed niepo ¹dan¹ regulacj¹ za poœrednictwem urz¹dzenia zdalnie steruj¹cego "HAMONY". Pasmo odbioru 433,92 Mhz +/- 10 khz. Pod³¹czenie: ¹czówka wciskana o wymiarach 3 x 2, mm, 2 umieszczona w górnej czêœci szeregu ze wzglêdu na zewnêtrzn¹ antenê. Do monta u podtynkowego w obudowie dwukomorowej (Elko S16). Termostat g³ówny do sterowania grzejnikami Glamox oraz innymi urz¹dzeniami grzewczymi. Przekazywanie sygna³u steruj¹cego 6V do grzejników Glamox z modu³em podrzêdnym (SLA /24) lub innym typom przekaÿników pó³przewodnikowych. Mo liwoœæ redukcji temperatury, gdy w pomieszczeniu nikt nie przebywa, a w konsekwencji zmniejszenie zu ycia energii. Czytelne, podœwietlone cyfry i symbole wskazuj¹ na wybran¹ temperaturê. Dostosowany do monta u w œcianie, w obudowie dwukomorowej (Elko S16). Mo liwoœæ zdalnej lub rêcznej regulacji. Wbudowany (wewnêtrzny) czujnik temperatury, mo liwoœæ pod³¹czenia czujnika zewnêtrznego. SMG Termostat

14 SXG Odbiornik prze³¹cznikowy do monta u na sta³e. SXG 14 A (230V) Sygnalizator pracy Zapalona czerwona dioda. Wyjœcie przekaÿnika Max. 14 A. Napiêcie zasilania 230 V ~ 0 Hz. Wy³¹cznik Dwupozycyjny. egulacja rêczna W³¹czanie i wy³¹czanie przy pomocy prze³¹cznika na SXG. doprowadzone do odbiornika SXG. Lokalny uk³ad steruj¹cy sta³y Wy³¹czony gdy zielona dioda LED zgaszona. Blokada Mo liwoœæ blokady przed niepo ¹dan¹ regulacj¹ za poœrednictwem urz¹dzenia Stopieñ ochrony IP 30. zdalnie steruj¹cego "HAMONY". Pasmo odbioru 433,92 Mhz +/- 10 khz. Pod³¹czenie: 2 ¹czówka wciskana o wymiarach 3 x 2, mm, Umieszczona w górnej czêœci szeregu ze wzglêdu na zewnêtrzn¹ antenê. Do monta u podtynkowego w obudowie dwukomorowej (Elko s 16). Odbiornik prze³¹cznikowy do monta u na sta³e sterowany przez Glamox Harmony. Do w³¹czania / wy³¹czania oœwietlenia oraz urz¹dzeñ przy³¹czonych na sta³e. Np. oœwietlenia, rolet okiennych, ogrzewacza wody, grzejnika wnêtrzowego, radia, telewizora itp. Do sterowania urz¹dzeniami, które maj¹ pracowaæ czasowo. SXG Termostat

15 COG-e Odbiornik przekaÿnikowy z przewodem I wtyczk¹. COG-e 10 A (230V) z uziemieniem Wyjœcie przekaÿnika Max.10 A. Napiêcie zasilania 230 V. Wy³¹cznik egulacja rêczna Sygnalizator pracy Lokalny uk³ad steruj¹cy sta³y Blokada Pasmo odbioru Pod³¹czenie: Dwudro ny, wy³¹czenie zasilania przez wyci¹gniêcie wtyczki z gniazda. W³¹czona przez prze³¹cznik regulacji rêcznej na COG-e. Zapalona czerwona dioda gdy zasilanie jest doprowadzone do dwudro nego gniazda z uziemieniem. Wy³¹czony, gdy zielona dioda LED zgaszona. Mo liwoœæ blokady przed niepo ¹dan¹ regulacj¹ za poœrednictwem urz¹dzenia zdalnie steruj¹cego HAMONY. 433,92 Mhz +/- 10 khz. Gniazda z elastycznym przewodem z wtyczk¹. Otwór do monta u naœciennego (z taœm¹ dla zwiêkszenia stabilnoœci). Odbiornik przekaÿnikowy sterowany pilotem GLAMOX HAMONY. Do w³¹czania/wy³¹czania oœwietlenia i wszystkich urz¹dzeñ przy³¹czonych gniazdem, np.: oœwietlenia, rolet okiennych, ogrzewaczy wody, grzejników wnêtrzowych, radia, telewizora itp. Do sterowania urz¹dzeniami, które maj¹ pracowaæ czasowo. COG-e PrzekaŸnik

16 DTM CGM2 ETM/DTM/CGM2 termostat nadrzêdny ETM (230V) DTM (230V) CGM2 (230V) Elektroniczne termostaty g³ówne dla grzejników Glamox 3001 Termostat umo liwiajacy sterowanie prac¹ kilku grzejników. Grzejniki typu TPA, TLO, po wyposa eniu ich w termostaty g³ówne, bêd¹ grzejnikami g³ównymi, a pozosta³e grzejniki wyposa one w uk³ady pod êdne grzejnikami podrzêdnymi. Za pomoc¹ osobnych podwójnych przewodów wi¹zkowych, termostat g³ówny mo e obs³ugiwaæ maksymalnie 10 uk³adów podrzêdnych - grzejników. Termostaty g³ówne posiadaj¹ wyjœcie na standartowy sygna³ sterujacy o napiêciu 6 V. Uk³ady podrzêdne sterowane s¹ niskonapiêciowym sygna³em -24 V AC/DC. ETM posiada funkcje takie same jak ET. ETM DTM posiada funkcje takie same jak DT2. CGM2 posiada funkcje takie same jak CG2. IP 20 Prosta obs³uga dzieki zcentralizowanej regulacji. Grzejniki standartowe mog¹ pracowaæ jako grzejniki nadrzêdne lub podrzêdne w zale noœci od zainstalowanych w nich termostatów b¹dÿ modu³ów. Brak ograniczenia mocy wyjsciowej na grzejnikach podrzêdnych. Mo liwoœæ doprowadzenia napiêcia steruj¹cego do grzejników poprzez ró ne obwody bezpiecznika. Izolacja galwaniczna dla uk³adu napiêcia steruj¹cego, uk³adów wyjœcia na grzejniku nadrzednym oraz uk³adu wejscia na grzejniku podrzêdnym. Termostat z mo liwoœci¹ szybkiego monta u z okresem cyklu wynosz¹cym 40 sekund. Klasa ochrnnoœci II. ETM, DTM, CGM2 Termostat

17 TFL FOOTSET Mocowania pod³ogowe TFL Mocowania pod³ogowe TFH Mo liwoœæ monta u na listwie mocowanej do wolno-stoj¹cych nó ek TFH - do grzejników Glamox TPA, TPVD; nó ek TFL - do grzejników Glamox TLO. TPC - LISTWY OCHONNE TPC W TPC W TPC W TPC W TPC W TPC W TPC W TLC - LISTWY OCHONNE TLC W TLC 0 00 W TLC W TLC W TLC W PLEXI Pokrywa termostatu Chroni termostat przed: niezamierzonym przestawieniem temperatury (podczas sprz¹tania, zabawy ma³ych dzieci, element wykoñczenia), uszkodzeniem pokrêt³a regulacji temperatury. Pasuje do ka dego termostatu. TFH FOOTSET Listwy ochronne TPC dla grzejników Glamox heating TPA TLC dla grzejników Glamox heating TLO PLEXI TPC, TLC TFH, TFL FOOTSET Akcesoria

18 Min 40 Min /////////////////////////////////////////////////////////////////////////////// /////////////////////////////////////////////// /////////////////////////////////////////////////////////////////////////////// Min L A Min 0 Min L A L //////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// -- A Min TPA Grzejnik panelowy z przewodem, wtyczk¹ i puszk¹ pod³¹czeniow¹ /////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// /////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// W/m 2 TPA (042) 400 W TPA (062) 600 W TPA (082) 800 W TPA (102) 1000 W TPA (122) 1200 W TPA (12) 100 W TPA (202) 2000 W TLO Grzejnik listwowy z przewodem, wtyczk¹ i puszk¹ pod³¹czeniow¹ Min W/m 2 TLO (032) 20 W TLO (02) 00 W TLO (072) 70 W TLO (102) 1000 W TLO (142) 1400 W TPVD Grzejnik bryzgoszczelny z puszka przy³¹czeniow¹ W/m TPVD (042) 400 W TPVD (062) 600 W TPVD (082) 800 W TPVD (102) 1000 W Min 40 ////////////////////// ////////// Min 40 ////////////////////////////////////////////////////// ////////// ////////////////////////////////////////////////////// ////////// TPA wys. 30 mm L A TLO wys. 180 mm L A 20 W W W W W TPVD wys. 30 mm L A TPA, TLO, TPVD Wymiary, specyfikacja i powierzchnie grzewcze

19 C C + _ + _ 7 F 7 F C + _ 7 F C + _ 7 F C + _ 7 F Schematy po³¹czeñ ET Manualny elektroniczny termostat nagrzejnikowy. ET - modu³owy termostat wtykowy, dla grzejników GLAMOX 3001, seria TPA, TLO Histereza 0,3 C. EV - modu³owy termostat wtykowy, dla grzejników GLAMOX 3001 seria TPVD. Bryzgoszczelna obudowa termostatu. Przeznaczony do pomieszczeñ o du ej wilgotnoœci powietrza - ³azienek Obci¹ enie Max 1000 W. Histereza 0,3 C. ET Manualny elektroniczny termostat nagrzejnikowy. ET - modu³owy termostat wtykowy, dla grzejników GLAMOX 3001, seria TPA, TLO. Mo liwoœæ zmniejszenia teperatury. Do zmniejszenia temperatury s³u y g³ówny zegar kontrolny, przeznaczony dla napiêcia steruj¹cego 220 V. Modu³ TX mocowany jest na ET I poprzez podwójne przewody wi¹zkowe, zostaje obni ona temperatura. Histereza 0,3 C. ETM Nadrzêdny manualny termostat elektroniczny, nagrzejnikowy. ETM - nadrzêdny termostat wtykowy. Steruje grzejnikami GLAMOX wyposa- onymi w SLA /24 przez podwójny przewód, sygna³em o napiêciu 6 V DC. Jeden ETM obs³uguje max. 10 modu³ówi podrzêdnych SLA /24. Mo liwoœæ zmniejszenia temperatury. Histereza 0,3 C. DT Cyfrowy, elektroniczny termostat nagrzejnikowy. Modu³owy termostat wtykowy, dla grzejników GLAMOX 3001, seria TPA, TLO. Automatyczna obni ka temperatury, program i 7 dniowy. Histereza 0,3 C. DTM Nadrzêdny cyfrowy termostat elektroniczny, nagrzejnikowy. DTM - nadrzêdny termostat wtykowy. Steruje grzejnikami GLAMOX, wyposa onymi w SLA /24 przez podwójny przewód sygna³em o napiêciu 6 V DC. Jeden DTM obs³uguje max.10 modu³ów podrzêdnych SLA /24. Automatyczna obni ka temperatury program i 7 dniowy. Histereza 0,3 C. Zegar ¹ Zegar ¹ TX ET ET ET ET 6 V DC ET ET ET TX TX TX ETM SLA /24 SLA /24 SLA /24 DT DT DT DT 6 V DC DTM SLA /24 SLA /24 SLA /24

20 m O V E 4 6 S T Y I ) N 0 AUTO G m O V E 4 6 S T Y I ) N 0 AUTO G C + _ C + _ F F C + _ F C + _ F C + _ F Schematy po³¹czeñ SLA /24 Podrzêdny termostat elektroniczny sterowany sygna³em o napiêciu - 24 V AC/DC. Modu³ podrzêdny do obs³ugi grzejnikówglamox, sterowany napiêciem -24 V. Modu³ wtykowy. Pod³¹czenie napiêcia steruj¹cego, przez elastyczny przewód podwójny do puszki przy³¹czeniowej umieszczonej w tylnej czêœci grzejnika. CG Cyfrowy, termostat elektroniczny ze zdaln¹ regulacj¹. Modu³owy termostat wtykowy, zdalnie sterowany, z dowolnymi progromami obni ek temperatury dla ka dego termostatu CG. Programowany i obs³ugiwany przez pilota CT- (HAMONY). CGM Nadrzêdny cyfrowy termostat elektroniczny ze zdaln¹ regulacj¹. Modu³owy termostat wtykowy, zdalnie sterowany z dowolnymi programami obni ek temperatury dla ka dego termostatu CGM. Programowany i obs³ugiwany przez CTG- (HAMONY). CGM steruje grzejnikami wyposa onymi w SLA /24 przez podwójny przewód sygna³em o napiêciu 6 V DC. Jeden CGM obs³uguje max. 10 modu³ów podrzêdnych SLA /24. ¹cze szeregowe 43 CTG CTG * * Puszka pod³¹czeniowa Grzanie 6 V DC -24 V AC/DC SLA /24 SLA /24 SLA /24 CG CG CG CG CGM SLA /24 SLA /24 SLA /24

21 m O V E 4 6 S T Y I ) N 0 AUTO G m O V E 4 6 S T Y I ) N 0 AUTO G m O V E 4 6 S T Y I ) N 0 AUTO G m O V E 4 6 S T Y I ) N 0 AUTO G Schematy po³¹czeñ SMG2 Nadrzêdny termostat œcienny ze zdaln¹ regulacj¹. Termostat œcienny podtynkowy, odbiorczo przekaÿnikowy z wyœwietlaczem cyfrowym, dowolnymi programami obni ek temperatury dla ka dego termostatu SMG2. Programowany i obs³ugiwany przez pilota CTG (HAMONY). SMG2 steruje grzejnikami GLAMOX wyposa onymi w SLA /24 przez podwójny przewód sygna³em o napiêciu 6 V DC. Jeden SMG2 obs³uguje max. 10 modu³ów podrzêdnych SLA /24. Posiada wbudowany wewnêtrzny (VF) czujnik temperatury z mo liwoœci¹ pod³¹czenia czujnika zewnêtrznego (GF). SMG2 Nadrzêdny termostat naœcienny ze zdaln¹ regulacj¹. Termostat œcienny podtynkowy, odbiorczo przekaÿnikowy z wyœwietlaczem cyfrowym, dowolnymi programami obni ek temperatury dla ka dego termostatu SMG2. Programowany i obs³ugiwany przez pilota CTG (HAMONY). SMG2 steruje innmyi grzejnikami przez przekaÿnik pó³przewodnikowy sygna³em o napiêciu 6 V DC. Posiada wbudowany wewnêtrzny (VF) czujnik temperatury z mo liwoœci¹ pod³¹czenia czujnika zewnêtrznego (GF). SMG2 Nadrzêdny termostat œcienny ze zdaln¹ regulacj¹. Termostat œcienny podtynkowy, odbiorczo przekaÿnikowy z wyœwietlaczem cyfrowym, dowolnymi programami obni ek temperatury dla ka dego termostau SMG2. Programowany i obs³ugiwany przez pilota CTG (HAMONY). SMG2 mo e obs³ugiwaæ wiele innymych grzejników sygna³em o napiêciu 6 V DC do stycznika. Stycznik steruje prac¹ grzejników prez przewody zasilaj¹ce 220 V. Posiada wbudowany wewnêtrzny (FV) czujnik temperatury z mo liwoœci¹ pod³¹czenia czujnika zewnêtrznego (GF). CTG CTG CTG * * * GF VF GF VF GF VF SMG2 SMG2 SMG2 6 V DC CTG 6 V DC * Stycznik SLA /24 SLA /24 SLA /24 Obci¹ enie Obci¹ enie 6 V DC SS Obci¹ enie SS (10-63 amp) SS Obci¹ enie SS

22 m O V E 4 6 S T Y I ) N 0 AUTO G m O V E 4 6 S T Y I ) N 0 AUTO G Schematy po³¹czeñ SFG Termostat naœcienny ze zdaln¹ regulacj¹. Termostat œcienny podtynkowy (14 Amp) odbiorczo przekaÿnikowy z wyœwietlaczem cyfrowym i czujnikiem zewnêtrznym (GF). Programowany i obs³ugiwany przez pilota CTG (HAMONY). COG-e Odbiornik przekaÿnikowy z uziemieniem. Odbiornik przeka nikowy natynkowy. Do sterowania urz¹dzeniami (220 V), które maj¹ pracowaæ czasowo. CTG CTG * * GF VF SFG (14 amp) NTC COG-e Oœwietlenie Urz¹dzenie
