Przemysłowy promiennik podczerwieni IR Do budynków o dużej kubaturze i wysokim sklepieniu

Transkrypt

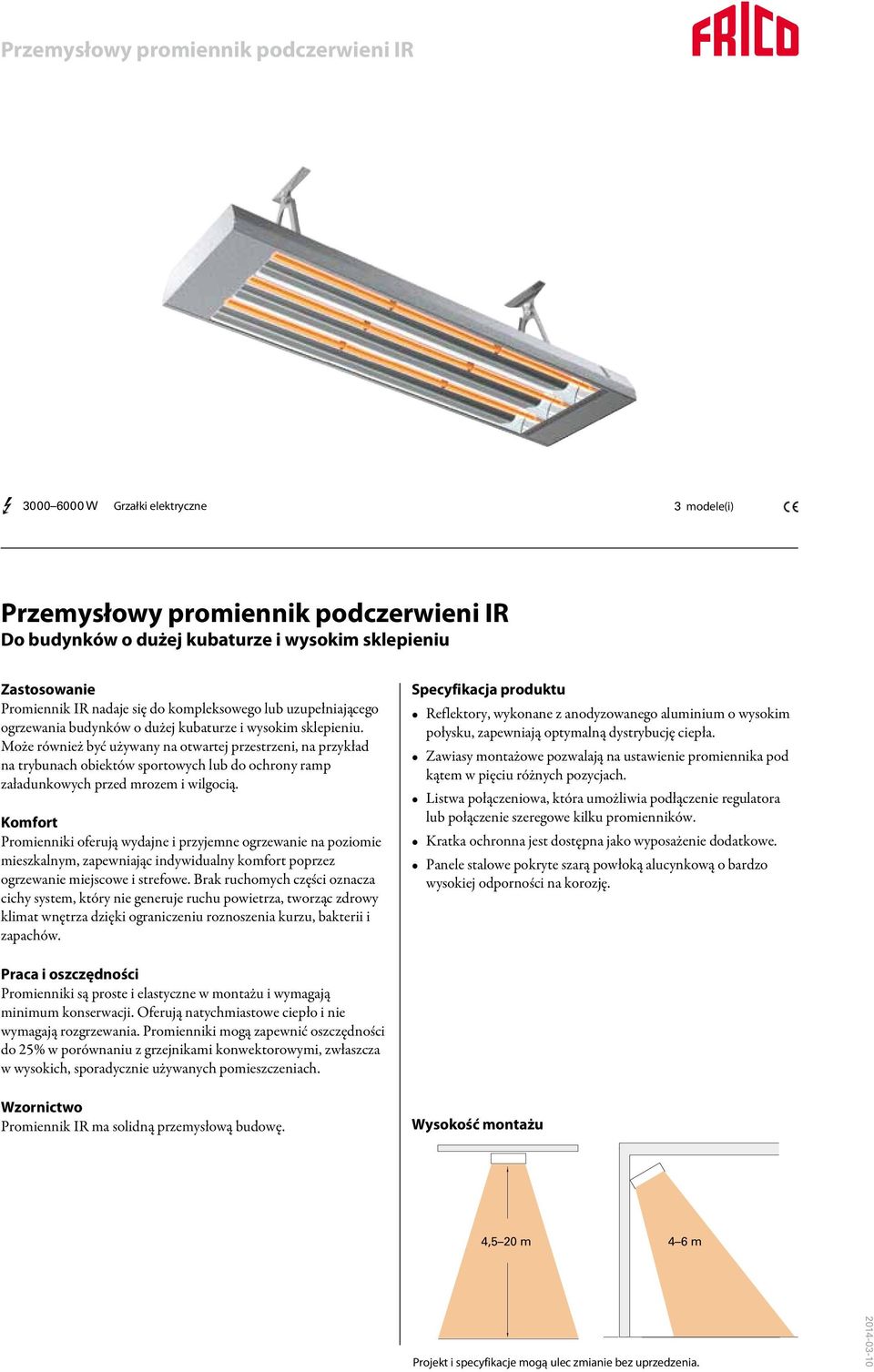

1 W Grzałki elektryczne 3 modele(i) Przemysłowy promiennik podczerwieni Do budynków o dużej kubaturze i wysokim sklepieniu Zastosowanie Promiennik nadaje się do kompleksowego lub uzupełniającego ogrzewania budynków o dużej kubaturze i wysokim sklepieniu. Może również być używany na otwartej przestrzeni, na przykład na trybunach obiektów sportowych lub do ochrony ramp załadunkowych przed mrozem i wilgocią. Komfort Promienniki oferują wydajne i przyjemne ogrzewanie na poziomie mieszkalnym, zapewniając indywidualny komfort poprzez ogrzewanie miejscowe i strefowe. Brak ruchomych części oznacza cichy system, który nie generuje ruchu powietrza, tworząc zdrowy klimat wnętrza dzięki ograniczeniu roznoszenia kurzu, bakterii i zapachów. Specyfikacja produktu Reflektory, wykonane z anodyzowanego aluminium o wysokim połysku, zapewniają optymalną dystrybucję ciepła. Zawiasy montażowe pozwalają na ustawienie promiennika pod kątem w pięciu różnych pozycjach. Listwa połączeniowa, która umożliwia podłączenie regulatora lub połączenie szeregowe kilku promienników. Kratka ochronna jest dostępna jako wyposażenie dodatkowe. Panele stalowe pokryte szarą powłoką alucynkową o bardzo wysokiej odporności na korozję. Praca i oszczędności Promienniki są proste i elastyczne w montażu i wymagają minimum konserwacji. Oferują natychmiastowe ciepło i nie wymagają rozgrzewania. Promienniki mogą zapewnić oszczędności do 25% w porównaniu z grzejnikami konwektorowymi, zwłaszcza w wysokich, sporadycznie używanych pomieszczeniach. Wzornictwo Promiennik ma solidną przemysłową budowę. Wysokość montażu 4,5 20 m 4 6 m Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia

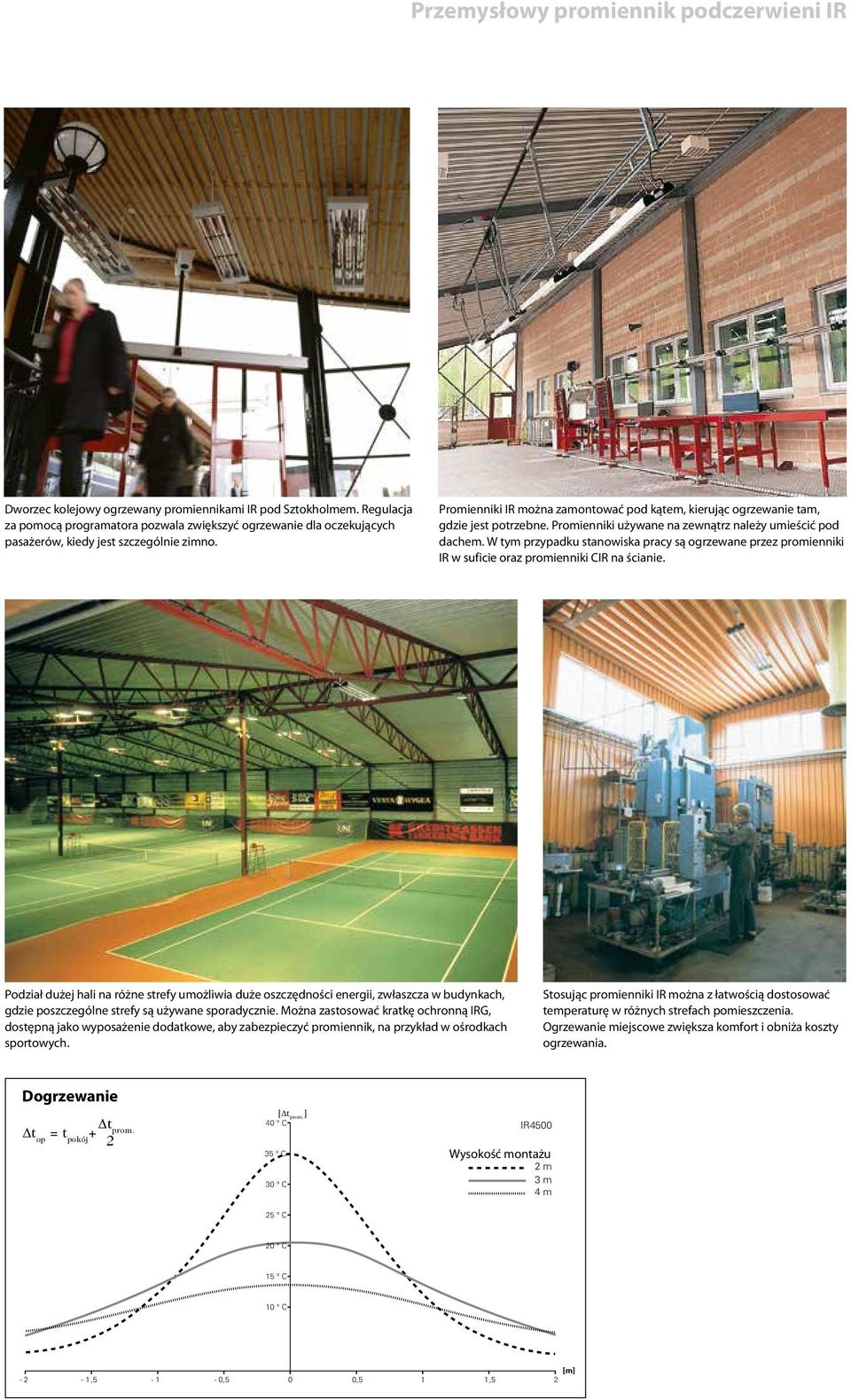

2 Dworzec kolejowy ogrzewany promiennikami pod Sztokholmem. Regulacja za pomocą programatora pozwala zwiększyć ogrzewanie dla oczekujących pasażerów, kiedy jest szczególnie zimno. Promienniki można zamontować pod kątem, kierując ogrzewanie tam, gdzie jest potrzebne. Promienniki używane na zewnątrz należy umieścić pod dachem. W tym przypadku stanowiska pracy są ogrzewane przez promienniki w suficie oraz promienniki C na ścianie. Podział dużej hali na różne strefy umożliwia duże oszczędności energii, zwłaszcza w budynkach, gdzie poszczególne strefy są używane sporadycznie. Można zastosować kratkę ochronną G, dostępną jako wyposażenie dodatkowe, aby zabezpieczyć promiennik, na przykład w ośrodkach sportowych. Stosując promienniki można z łatwością dostosować temperaturę w różnych strefach pomieszczenia. Ogrzewanie miejscowe zwiększa komfort i obniża koszty ogrzewania. Dogrzewanie t op = t pokój + t prom. 2 [ t prom. ] 40 C 35 C 30 C 25 C 4500 Wysokość montażu 2 m 3 m 4 m 20 C 15 C 10 C [m] - 2-1, ,5 0 0,5 1 1,5 2

3 Dane techniczne Przemysłowy promiennik podczerwieni 3 Typ Stopień ochrony: IP44. Certyfikaty SEMKO i CE. Stopnie mocy [kw] apięcie [V] atężenie [A] Maks. temperatura elementu grzejnego [ C] Wymiary DxWxS /2/3 400V3~* 1 4, x83x358 9, ,5/3/4,5 400V3~* 1 6, x83x358 11, /4/6 400V3~* 1 8, x83x358 13,2 *¹) Można także podłączyć do zasilania 400V3~, ale wykluczy to regulację mocy. Z przewodem zerowym można podłączać po jednym wymienniku ciepła na raz. Masa [kg] Wymiary Typ Umieszczenie, montaż i instalacja Lokalizacja W przypadku ogrzewania miejscowego, promienniki podczerwieni należy tak rozmieścić, aby ludzie byli ogrzewani z przodu i z tyłu. Odległość do głów nie powinna być mniejsza niż 2 metry. Więcej informacji zawiera Poradnik techniczny. Montaż Promienniki są dostarczane z uchwytami montażowymi i można je zamontować bezpośrednio na suficie lub na ścianie. Mocowanie umożliwia regulację promieniowania o 30 w każdym kierunku. Promienniki mogą także zostać podwieszone na lince (Ø minimum 3 mm). Promienniki zawsze należy montować z rurowymi elementami grzejnymi w pozycji poziomej. Kratka ochronna G jest dostępna jako wyposażenie dodatkowe. Minimalna odległość montażowa, patrz Rys. 1. Przyłącze Model jest przeznaczony do montażu stacjonarnego. W skrzynce zaciskowej znajdują się podwójne listwy na kable o średnicy do 16 mm². Umożliwia to połączenie szeregowe. Minimalna odległość Sufit A 400 Ściana, długi bok urządzenia B 400 Ściana, krótki bok urządzenia C 400 Materiał łatwopalny D 700 Podłoga E 2300 Rys. 1: Minimalna odległość przy montażu stacjonarnym.

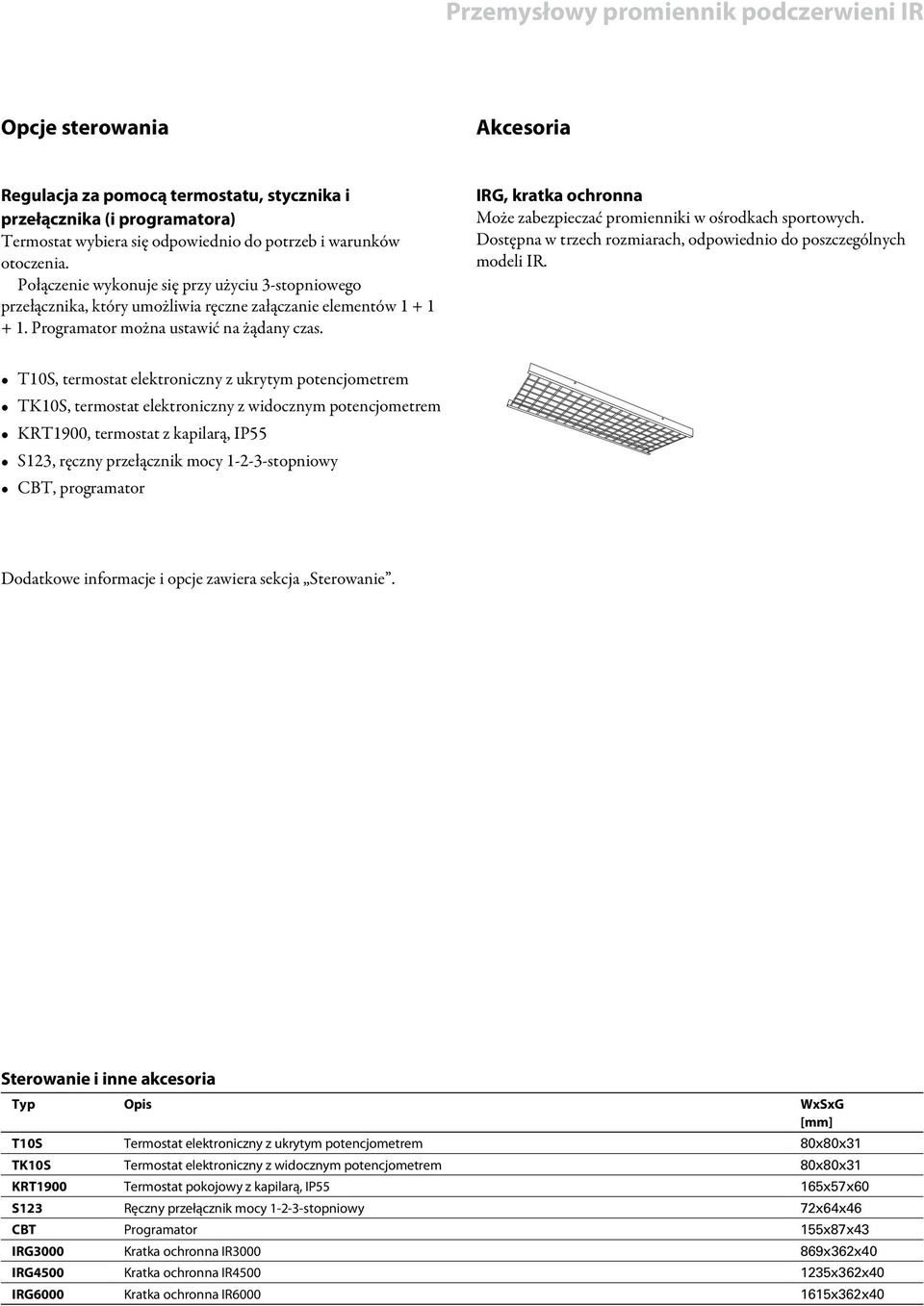

4 Opcje sterowania Akcesoria Regulacja za pomocą termostatu, stycznika i przełącznika (i programatora) Termostat wybiera się odpowiednio do potrzeb i warunków otoczenia. Połączenie wykonuje się przy użyciu 3-stopniowego przełącznika, który umożliwia ręczne załączanie elementów Programator można ustawić na żądany czas. G, kratka ochronna Może zabezpieczać promienniki w ośrodkach sportowych. Dostępna w trzech rozmiarach, odpowiednio do poszczególnych modeli. T10S, termostat elektroniczny z ukrytym potencjometrem TK10S, termostat elektroniczny z widocznym potencjometrem KRT1900, termostat z kapilarą, IP55 S123, ręczny przełącznik mocy stopniowy CBT, programator Dodatkowe informacje i opcje zawiera sekcja Sterowanie. Sterowanie i inne akcesoria Typ Opis WxSxG T10S Termostat elektroniczny z ukrytym potencjometrem 80x80x31 TK10S Termostat elektroniczny z widocznym potencjometrem 80x80x31 KRT1900 Termostat pokojowy z kapilarą, IP55 165x57x60 S123 Ręczny przełącznik mocy stopniowy 72x64x46 CBT Programator 155x87x43 G3000 Kratka ochronna x362x40 G4500 Kratka ochronna x362x40 G6000 Kratka ochronna x362x40

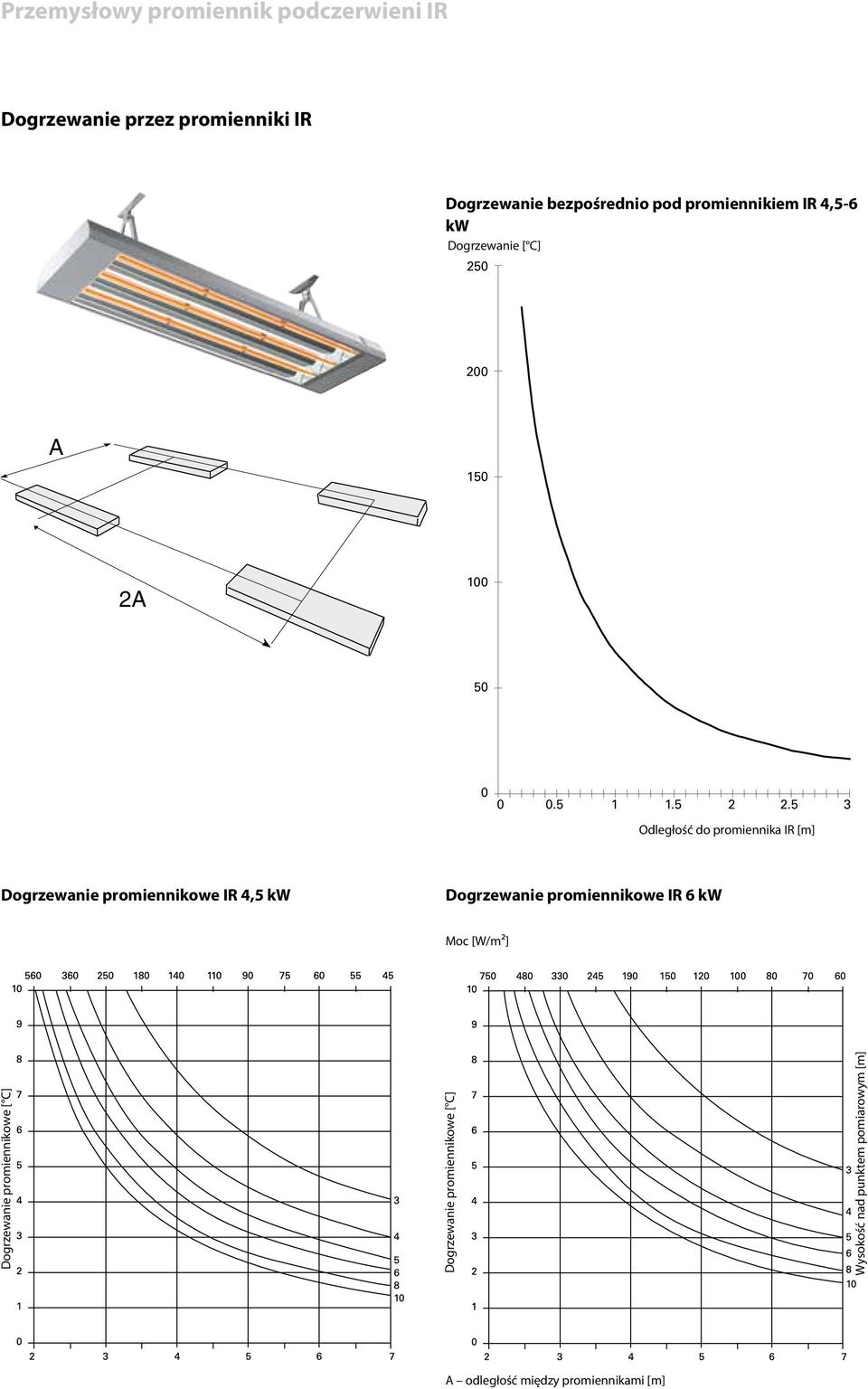

5 Dogrzewanie przez promienniki Dogrzewanie bezpośrednio pod promiennikiem 4,5-6 kw Dogrzewanie [ C] A 150 2A Odległość do promiennika [m] Dogrzewanie promiennikowe 4,5 kw Dogrzewanie promiennikowe 6 kw Moc [W/m²] Dogrzewanie promiennikowe [ C] Dogrzewanie promiennikowe [ C] Wysokość nad punktem pomiarowym [m] A odległość między promiennikami [m]

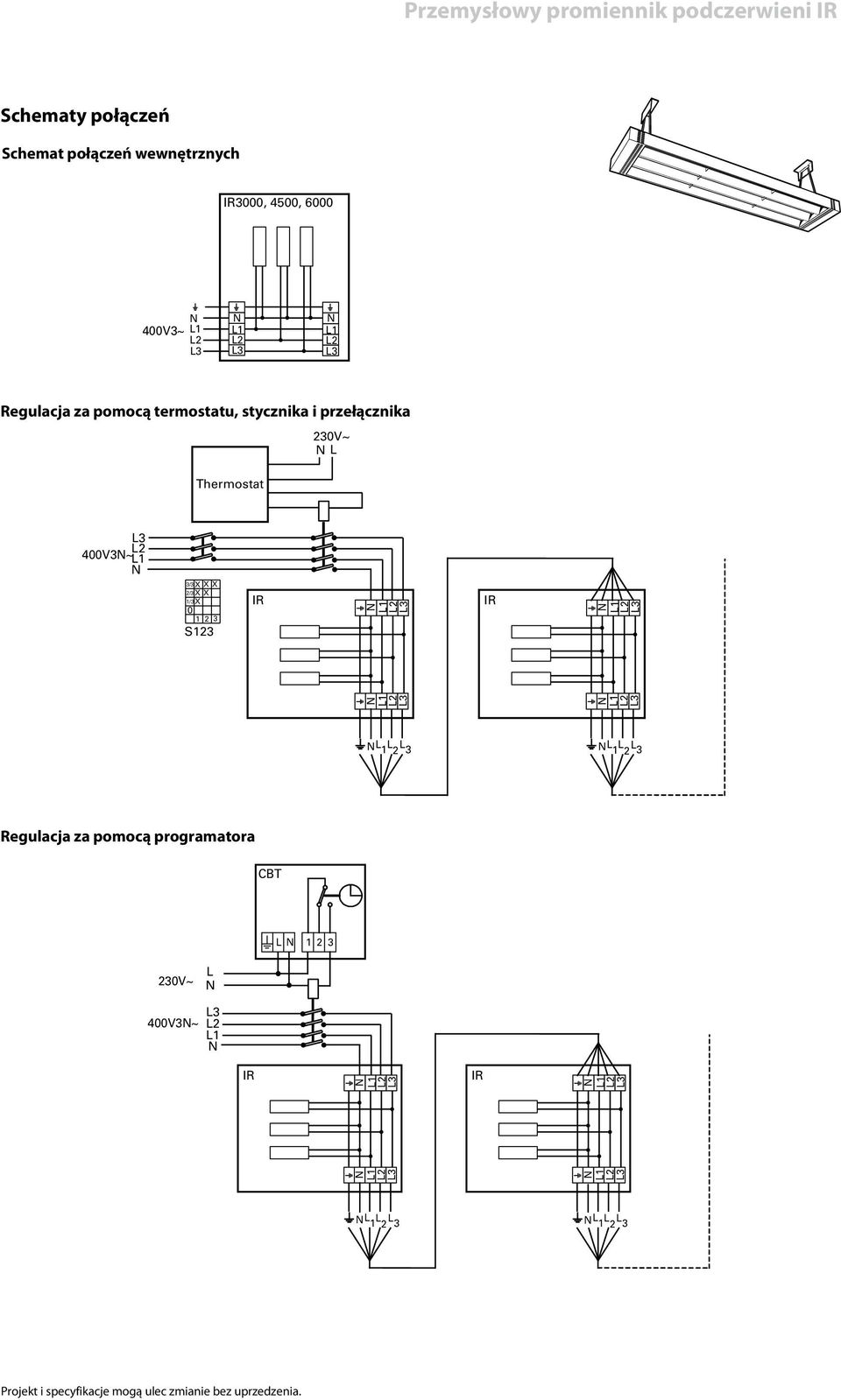

6 Schematy połączeń Schemat połączeń wewnętrznych 3000, 4500, V3~ Regulacja za pomocą termostatu, stycznika i przełącznika Thermostat 230V~ L 400V3~ 3/3 X XX 2/3X X 1/3X 0 1 S123 L 1 L 1 Regulacja za pomocą programatora CBT L 1 230V~ L 400V3~ L 1 L 1 Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.
