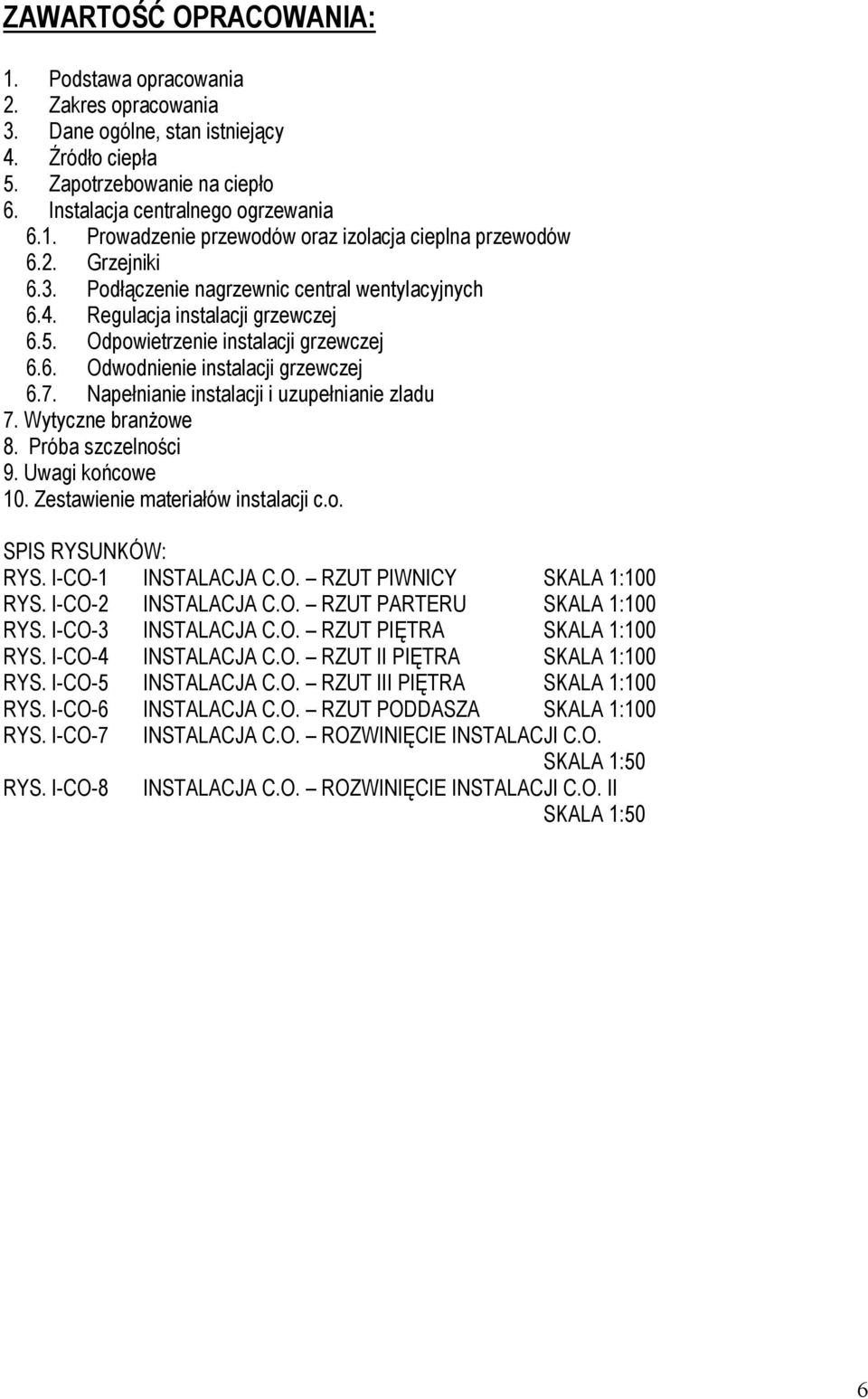

1 ZAWARTOŚĆ OPRACOWANIA: 1. Podstawa opracowania 2. Zakres opracowania 3. Dane ogólne, stan istniejący 4. Źródło ciepła 5. Zapotrzebowanie na ciepło 6. Instalacja centralnego ogrzewania 6.1. Prowadzenie przewodów oraz izolacja cieplna przewodów 6.2. Grzejniki 6.3. Podłączenie nagrzewnic central wentylacyjnych 6.4. Regulacja instalacji grzewczej 6.5. Odpowietrzenie instalacji grzewczej 6.6. Odwodnienie instalacji grzewczej 6.7. Napełnianie instalacji i uzupełnianie zladu 7. Wytyczne branżowe 8. Próba szczelności 9. Uwagi końcowe 10. Zestawienie materiałów instalacji c.o. SPIS RYSUNKÓW: RYS. I-CO-1 INSTALACJA C.O. RZUT PIWNICY SKALA 1:100 RYS. I-CO-2 INSTALACJA C.O. RZUT PARTERU SKALA 1:100 RYS. I-CO-3 INSTALACJA C.O. RZUT PIĘTRA SKALA 1:100 RYS. I-CO-4 INSTALACJA C.O. RZUT II PIĘTRA SKALA 1:100 RYS. I-CO-5 INSTALACJA C.O. RZUT III PIĘTRA SKALA 1:100 RYS. I-CO-6 INSTALACJA C.O. RZUT PODDASZA SKALA 1:100 RYS. I-CO-7 INSTALACJA C.O. ROZWINIĘCIE INSTALACJI C.O. SKALA 1:50 RYS. I-CO-8 INSTALACJA C.O. ROZWINIĘCIE INSTALACJI C.O. II SKALA 1:50 6

2 1. Podstawa opracowania Zlecenie Inwestora Projekt architektoniczno budowlany wizja lokalna Obowiązujące normy i przepisy: 1. PN-EN-ISO 6946, 1998 Komponenty budowlane i elementy budynku. Opór cieplny i współczynniki przenikania ciepła. Metoda obliczania, 2. PN-82/B Temperatury obliczeniowe zewnętrzne, 3. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach, 4. PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, 5. PN EN Instalacje grzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego. 2. Zakres opracowania Opracowanie obejmuje swoim zakresem instalacje: centralnego ogrzewania 3. Dane ogólne, stan istniejący Rozpatrywanym obiektem jest istniejący budynek byłego Zespołu Szkół Ponadgimnazjalnych nr 3, który zaadaptowany będzie na potrzeby Urzędu Miasta Mysłowice przy ul. Plac Wolności 5. Budynek będzie zaopatrywany w ciepło na cele c.o. z istniejącego wymiennika ciepła zlokalizowanego w wymiennikowni w Piwnicy budynku. Ścieki sanitarne będą odprowadzane poprzez istniejące przyłącze kanalizacji sanitarnej, rodzaj oraz ilość odprowadzanych ścieków nie ulegnie zmianie. Budynek będzie zaopatrywany w wodę poprzez istniejące przyłącze wodociągowe, zapotrzebowanie na wodę po adaptacji budynku pozostanie na takim samym poziomie jak przed adaptacją. Wody opadowe z dachu odprowadzane będą poprzez istniejące rynny poprzez istniejące przyłącza kanalizacji deszczowej do istniejącej sieci kanalizacji deszczowej (ilość wód opadowych pozostaje niezmienna). Wszystkie instalacje wewnętrzne znajdujące się w obiekcie tj. instalacja wod-kan, instalacja c.o. ulegają demontażowi. W instalacji wod-kan należy zdemontować całe istniejące orurowanie oraz urządzenia i armaturę wod-kan. W instalacji c.o. należy zdemontować całe istniejące orurowanie oraz grzejniki. 4. Źródło ciepła Źródłem ciepła dla projektowanej instalacji centralnego ogrzewania jest istniejący wymiennik ciepła firmy DANFOSS, który zaopatrywał w ciepło były zespół szkół, oraz w chwili obecnej zaopatruje w ciepło pozostałą część urzędu miasta. Po zmianie funkcji budynku moc węzła ciepła jest wystarczająca aby zapewnić ciepło na cele centralnego ogrzewania zarówno dla starej części Urzędu Miasta jak i dla adaptowanej części budynku. Instalację c.o. zabezpieczona jest poprzez zawory bezpieczeństwa i naczynia wzbiorcze znajdujące się na wyposażeniu istniejącego węzła. 7

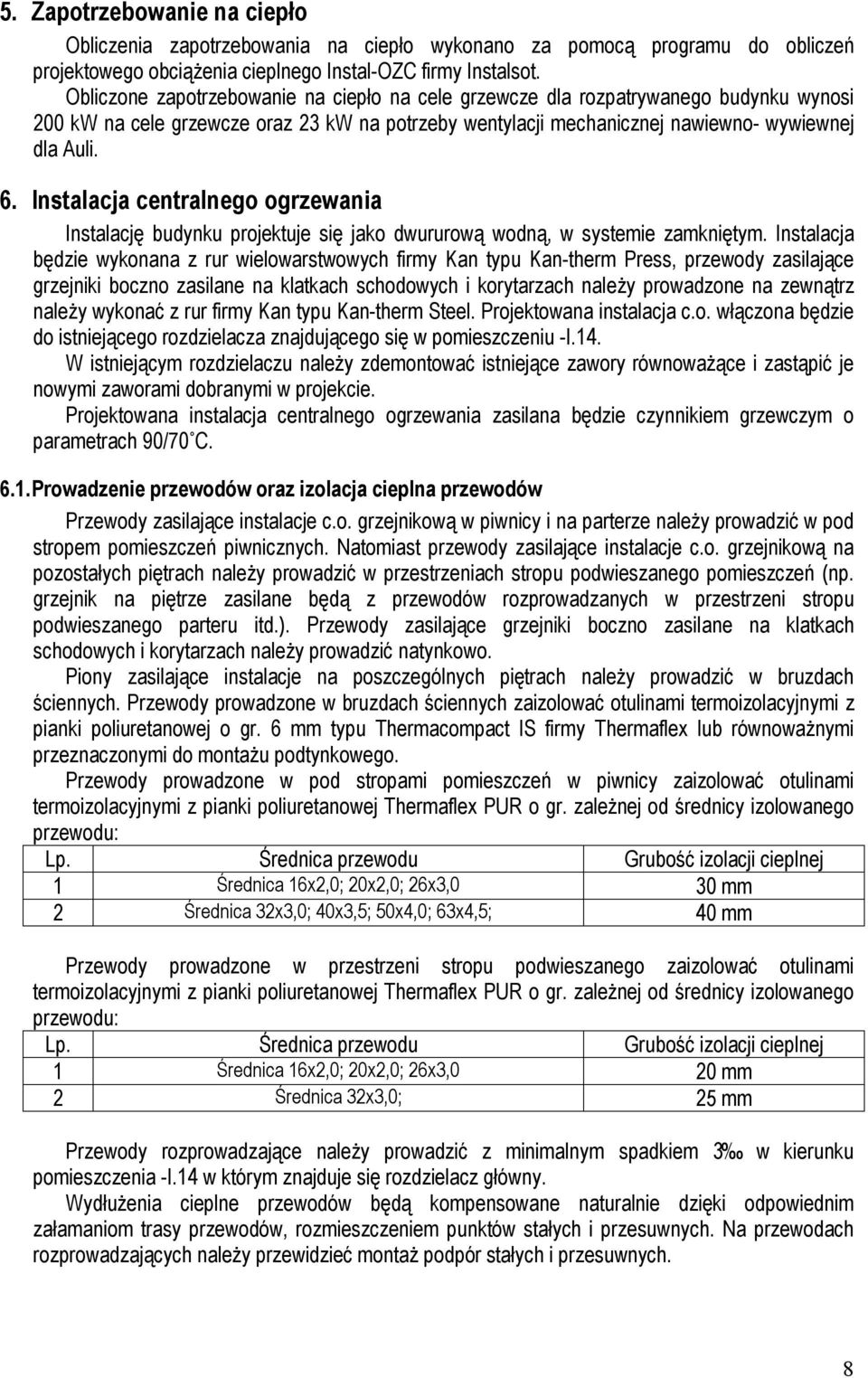

3 5. Zapotrzebowanie na ciepło Obliczenia zapotrzebowania na ciepło wykonano za pomocą programu do obliczeń projektowego obciążenia cieplnego Instal-OZC firmy Instalsot. Obliczone zapotrzebowanie na ciepło na cele grzewcze dla rozpatrywanego budynku wynosi 200 kw na cele grzewcze oraz 23 kw na potrzeby wentylacji mechanicznej nawiewno- wywiewnej dla Auli. 6. Instalacja centralnego ogrzewania Instalację budynku projektuje się jako dwururową wodną, w systemie zamkniętym. Instalacja będzie wykonana z rur wielowarstwowych firmy Kan typu Kan-therm Press, przewody zasilające grzejniki boczno zasilane na klatkach schodowych i korytarzach należy prowadzone na zewnątrz należy wykonać z rur firmy Kan typu Kan-therm Steel. Projektowana instalacja c.o. włączona będzie do istniejącego rozdzielacza znajdującego się w pomieszczeniu -I.14. W istniejącym rozdzielaczu należy zdemontować istniejące zawory równoważące i zastąpić je nowymi zaworami dobranymi w projekcie. Projektowana instalacja centralnego ogrzewania zasilana będzie czynnikiem grzewczym o parametrach 90/70 C Prowadzenie przewodów oraz izolacja cieplna przewodów Przewody zasilające instalacje c.o. grzejnikową w piwnicy i na parterze należy prowadzić w pod stropem pomieszczeń piwnicznych. Natomiast przewody zasilające instalacje c.o. grzejnikową na pozostałych piętrach należy prowadzić w przestrzeniach stropu podwieszanego pomieszczeń (np. grzejnik na piętrze zasilane będą z przewodów rozprowadzanych w przestrzeni stropu podwieszanego parteru itd.). Przewody zasilające grzejniki boczno zasilane na klatkach schodowych i korytarzach należy prowadzić natynkowo. Piony zasilające instalacje na poszczególnych piętrach należy prowadzić w bruzdach ściennych. Przewody prowadzone w bruzdach ściennych zaizolować otulinami termoizolacyjnymi z pianki poliuretanowej o gr. 6 mm typu Thermacompact IS firmy Thermaflex lub równoważnymi przeznaczonymi do montażu podtynkowego. Przewody prowadzone w pod stropami pomieszczeń w piwnicy zaizolować otulinami termoizolacyjnymi z pianki poliuretanowej Thermaflex PUR o gr. zależnej od średnicy izolowanego przewodu: Lp. Średnica przewodu Grubość izolacji cieplnej 1 Średnica 16x2,0; 20x2,0; 26x3,0 30 mm 2 Średnica 32x3,0; 40x3,5; 50x4,0; 63x4,5; 40 mm Przewody prowadzone w przestrzeni stropu podwieszanego zaizolować otulinami termoizolacyjnymi z pianki poliuretanowej Thermaflex PUR o gr. zależnej od średnicy izolowanego przewodu: Lp. Średnica przewodu Grubość izolacji cieplnej 1 Średnica 16x2,0; 20x2,0; 26x3,0 20 mm 2 Średnica 32x3,0; 25 mm Przewody rozprowadzające należy prowadzić z minimalnym spadkiem 3 w kierunku pomieszczenia -I.14 w którym znajduje się rozdzielacz główny. Wydłużenia cieplne przewodów będą kompensowane naturalnie dzięki odpowiednim załamaniom trasy przewodów, rozmieszczeniem punktów stałych i przesuwnych. Na przewodach rozprowadzających należy przewidzieć montaż podpór stałych i przesuwnych. 8

4 Przejścia przez przegrody budowlane prowadzić w rurach ochronnych z tworzywa sztucznego, o średnicach pozwalających na swobodne ruchy cieplne przewodów centralnego ogrzewania. Przejścia przewodów rozdzielczych przez przegrody budowlane w miejscach oddzielenie przeciwpożarowego prowadzić w przepustach ogniochronnych (obejmy). Obejmy (osłony) ogniochronne typu CP 644 na przewody instalacyjne z PP należy stosować w miejscach oddzielenia przeciwpożarowego dla rur palnych. Sposób montażu w stropie jedna opaska wewnątrz od spodu stropu, w ścianie - po obu stronach ściany. Szczeliny między rurą z tworzywa sztucznego i otworem w ścianie muszą być wypełnione masą uszczelniającą CP Grzejniki Do ogrzewania pomieszczeń we wszystkich pomieszczeniach poza piwnicą oraz klatkami schodowymi i korytarzami zaprojektowano płytowe grzejniki stalowe, zaworowe, zasilane od dołu typu Cosmo firmy VNH, o wys. 600, z wbudowaną wkładką zaworową RA-N firmy DANFOSS. Na wkładkach zaworowych należy zamontować głowice termostatyczne typu RA 2994 firmy Danfoss. Na króćcach przyłączeniowych grzejników zasilanych od dołu należy zamontować zestaw przyłączeniowy grzejnikowy, prosty, typu RLV-KS DN15 firmy Danfoss z możliwością opróżnienia grzejnika z wody. Wszystkie grzejniki powinny być wyposażone w boczny ręczny odpowietrznik (na wyposażeniu grzejnika) oraz korek. Do zamocowania grzejników stosować typowe zawiesia dostarczane przez producenta grzejników. Do ogrzewania pomieszczeń piwnicy oraz klatek schodowych zaprojektowano kompaktowe grzejniki typu Cosmo firmy VNH lub równoważne, zasilane z boku o wysokości, 600 mm. Grzejniki należy wyposażyć na gałązkach zasilających w zawory termostatyczne, proste DN15 typu RA-N,a na gałązkach powrotnych w zawory odcinające, proste DN15 typu RLV z możliwością spustu wody z grzejnika firmy DANFOSS lub równoważne. Na zaworach termostatycznych należy zamontować głowice termostatyczne firmy DANFOSS typu RA Wszystkie grzejniki płytowe powinny być wyposażone w boczny ręczny odpowietrznik (na wyposażeniu grzejnika) oraz korek. Do zamocowania grzejników stosować typowe zawiesia dostarczane przez producenta grzejników Podłączenie nagrzewnic central wentylacyjnych Centrale wentylacyjne wyposażone w nagrzewnicę wodną, zasilaną wodą grzewczą o parametrach 90/70 C z instalacji c.o. Układ podłączenia do nagrzewnicy wodnej należy wyposażyć w: zawory odcinające, spustowe, zawór zwrotny, regulacyjny trójdrogowy, filtr siatkowy, pompę obiegową, zawór różnicy ciśnień oraz automatyczne odpowietrzniki w najwyższych punktach instalacji, a w najniższych punktach zawory odwadniające. Nagrzewnice w centrali należy podłączyć do instalacji przy pomocy łączników amortyzacyjnych. Sterowanie zaworem regulacyjnym z siłownikiem dla utrzymania zadanej temperatury powietrza będzie realizowane przez automatykę centrali Regulacja instalacji grzewczej Obliczenia regulacji hydraulicznej instalacji c.o. przeprowadzono przy pomocy programu komputerowego INSTAL-THERM 4.10 firmy INSTAL-SOFT. Regulację nastawczą instalacji c.o. przeprowadzić przy pomocy: - nastaw wstępnych na projektowanych zaworach termostatycznych typu RA-N, - nastaw wstępnych na projektowanych zaworach odcinających typu RLV, - nastaw wstępnych na projektowanych zaworach nastawnych MSV-B, 9

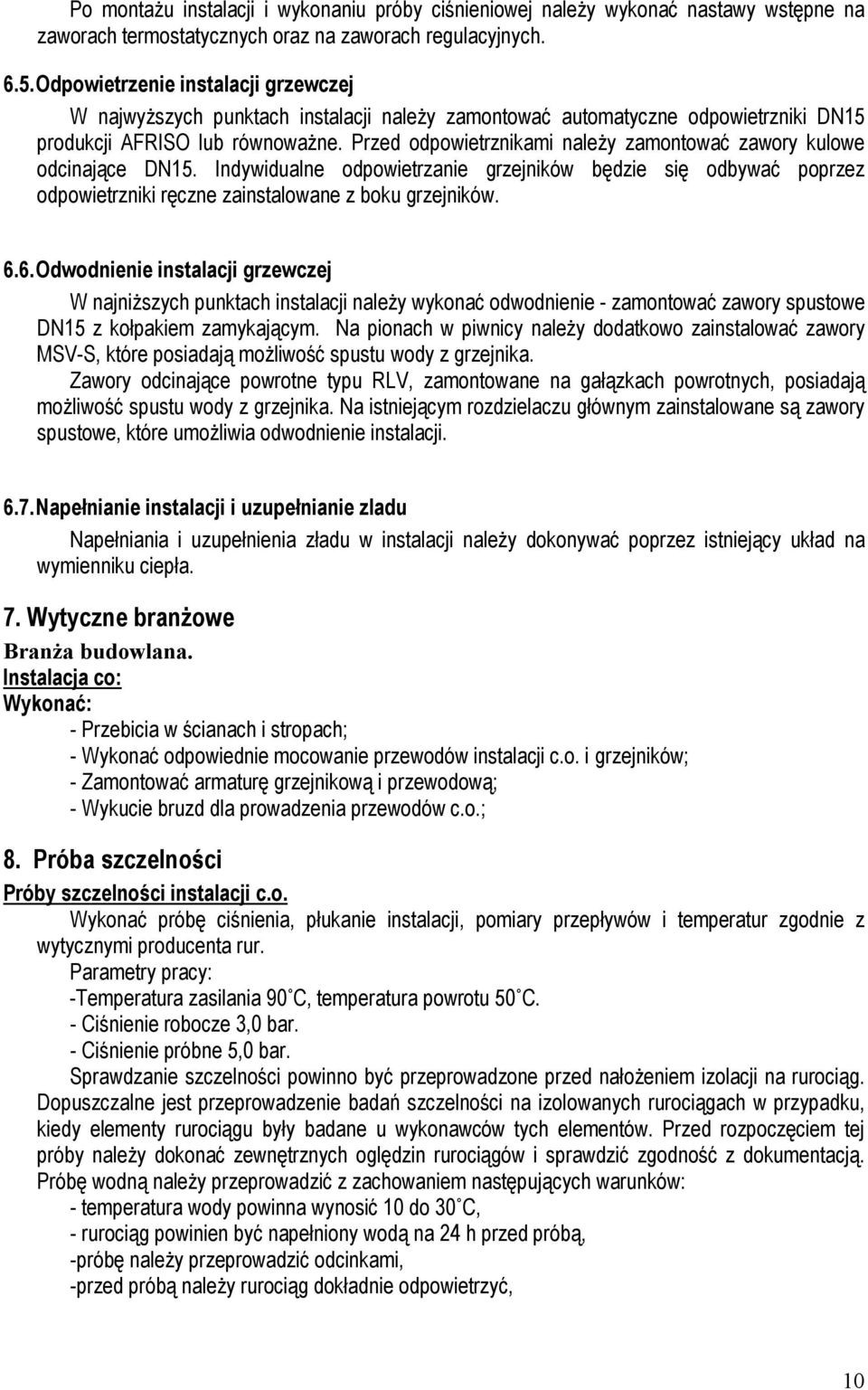

5 Po montażu instalacji i wykonaniu próby ciśnieniowej należy wykonać nastawy wstępne na zaworach termostatycznych oraz na zaworach regulacyjnych Odpowietrzenie instalacji grzewczej W najwyższych punktach instalacji należy zamontować automatyczne odpowietrzniki DN15 produkcji AFRISO lub równoważne. Przed odpowietrznikami należy zamontować zawory kulowe odcinające DN15. Indywidualne odpowietrzanie grzejników będzie się odbywać poprzez odpowietrzniki ręczne zainstalowane z boku grzejników Odwodnienie instalacji grzewczej W najniższych punktach instalacji należy wykonać odwodnienie - zamontować zawory spustowe DN15 z kołpakiem zamykającym. Na pionach w piwnicy należy dodatkowo zainstalować zawory MSV-S, które posiadają możliwość spustu wody z grzejnika. Zawory odcinające powrotne typu RLV, zamontowane na gałązkach powrotnych, posiadają możliwość spustu wody z grzejnika. Na istniejącym rozdzielaczu głównym zainstalowane są zawory spustowe, które umożliwia odwodnienie instalacji Napełnianie instalacji i uzupełnianie zladu Napełniania i uzupełnienia zładu w instalacji należy dokonywać poprzez istniejący układ na wymienniku ciepła. 7. Wytyczne branżowe Branża budowlana. Instalacja co: Wykonać: - Przebicia w ścianach i stropach; - Wykonać odpowiednie mocowanie przewodów instalacji c.o. i grzejników; - Zamontować armaturę grzejnikową i przewodową; - Wykucie bruzd dla prowadzenia przewodów c.o.; 8. Próba szczelności Próby szczelności instalacji c.o. Wykonać próbę ciśnienia, płukanie instalacji, pomiary przepływów i temperatur zgodnie z wytycznymi producenta rur. Parametry pracy: -Temperatura zasilania 90 C, temperatura powrotu 50 C. - Ciśnienie robocze 3,0 bar. - Ciśnienie próbne 5,0 bar. Sprawdzanie szczelności powinno być przeprowadzone przed nałożeniem izolacji na rurociąg. Dopuszczalne jest przeprowadzenie badań szczelności na izolowanych rurociągach w przypadku, kiedy elementy rurociągu były badane u wykonawców tych elementów. Przed rozpoczęciem tej próby należy dokonać zewnętrznych oględzin rurociągów i sprawdzić zgodność z dokumentacją. Próbę wodną należy przeprowadzić z zachowaniem następujących warunków: - temperatura wody powinna wynosić 10 do 30 C, - rurociąg powinien być napełniony wodą na 24 h przed próbą, -próbę należy przeprowadzić odcinkami, -przed próbą należy rurociąg dokładnie odpowietrzyć, 10

6 -temperatura pomieszczeń w momencie rozpoczęcia próby powinna być ustabilizowana na stałym poziomie, - w czasie znajdowania się rurociągu pod ciśnieniem zabrania się przeprowadzania jakichkolwiek prac związanych z usuwaniem usterek. Po próbie szczelności na elementach rurociągu i złączach nie powinno być przecieków i roszenia, spadek cieśnienia po pół godzinnej obserwacji instalacji jest mniejszy bądź równy 0,06 MPa. Po zmontowaniu i przygotowaniu rurociągu do odbioru należy przeprowadzić ruch próbny zgodnie z instrukcją eksploatacji w warunkach przewidzianych przy normalnej pracy rurociągu i możliwie przy pełnym obciążeniu. 9. Uwagi końcowe Całość robót, próby i odbiór instalacji, należy wykonać zgodnie z przepisami zawartymi w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych cz.ii Instalacje sanitarne i przemysłowe oraz zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunkom jakim powinny odpowiadać budynki i ich usytuowanie. Wszystkie prace należy wykonać przy zachowaniu obowiązujących norm i przepisów z zakresu bezpieczeństwa i higieny pracy ujętych w Zbiorze przepisów ochrony pracy. Wszystkie zastosowane przy wykonaniu projektowanej instalacji materiały i urządzenia muszą posiadać dopuszczenie do stosowania w budownictwie oraz stosowne atesty higieniczne, energetyczne, bezpieczeństwa i pożarowe. Instalacja c.o. nie stwarza zagrożenia pożarowego, jest wykonana wyłącznie z materiałów niepalnych. Podczas wykonawstwa stosować się do przepisów zawartych w Wymagania techniczne COBRTI INSTAL 6. Warunki techniczne wykonania i odbioru instalacji ogrzewczych oraz w Rozporządzeniu Ministra Infrastruktury z W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, Dz.U. nr 47/2003, poz Zestawienie materiałów instalacji c.o. Lp. Pozycja Jedn. Ilość Producent INSTALACJA C.O. Rury Kan-therm Press 16x2,0 m x2,0 m x2,5 m 75 32x3,0 m x3,5 m 74 50x4,0 m 32 63x4,5 m 7 2 Kształtki Kan-therm Press szt. wg technologii robót Kan lub równoważny Kan lub równoważny 3 Rury Kan-therm Steel 15x1,2 m 28 4 Kształtki Kan-therm Steel Szt. wg technologii robót Kan lub równoważny Kan lub równoważny 11

7 5 Kształtki - Złączki i kształtki mosiężne, żeliwne i stalowe szt. wg technologii robót polskie Otuliny termoizolacyjne z pianki polietylenowej laminowanej folią polietylenową typu ThermaCompact IS gr.6mm, na rury o średnicy: x2,7 m x3,4 m 95 25x4,2 m 71 32x5,4 m 82 Otuliny termoizolacyjne z pianki poliuretanowej typu PUR gr. 30 mm na przewody rozdzielcze, o średnicy: 16x2,0 m 60 20x2,0 m 57 Otuliny termoizolacyjne z pianki poliuretanowej typu PUR gr. 40 mm na przewody rozdzielcze, o średnicy: 32x3,0 m x3,5 m 74 50x4,0 m 32 63x4,5 m 7 Otuliny termoizolacyjne z pianki poliuretanowej typu PUR gr. 25 mm na przewody rozdzielcze, o średnicy: 32x3,0 m 16 Otuliny termoizolacyjne z pianki poliuretanowej typu PUR gr. 20 mm na przewody rozdzielcze, o średnicy: 16x2,0 m x2,0 m x2,5 m 4 Grzejnik stalowy płytowy COSMO kompaktowy z podłączeniem bocznym wraz z kompletem zawiesi, korkiem i odpowietrznikiem: (przed zamówieniem sprawdzić stronę zasilania grzejnika): 11K/600/400 szt. 2 11K/600/520 szt. 6 11K/600/720 szt. 1 11K/600/800 szt. 3 11K/600/920 szt. 1 Thermaflex Thermaflex Thermaflex Thermaflex Thermaflex VNH lub rownoważny 12

8 12 11K/600/1200 szt. 1 11K/600/1320 szt. 3 21K/600/1320 szt. 3 22K/600/1320 szt. 1 33K/600/800 szt. 1 33K/900/800 szt. 1 Grzejnik stalowy płytowy typu COSMO zaworowe z podłączeniem dolnym wraz z kompletem zawiesi, korkiem i odpowietrznikiem (przed zamówieniem sprawdzić stronę zasilania grzejnika): 11KV/600/400 Szt. 1 11KV/600/520 Szt. 1 11KV/600/600 Szt. 1 11KV/600/720 Szt. 6 11KV/600/800 Szt. 5 11KV/600/920 Szt KV/600/1000 Szt. 2 11KV/600/1320 Szt. 1 11KV/600/1400 Szt. 7 21KV/600/800 Szt. 2 21KV/600/920 Szt. 2 21KV/600/1000 Szt. 2 21KV/600/1200 Szt. 6 21KV/600/1320 Szt KV/600/1400 Szt KV/600/920 Szt. 4 22KV/600/1000 Szt. 2 22KV/600/1320 Szt. 1 22KV/600/1400 Szt. 6 22KV/600/1600 Szt. 1 33KV/600/600 Szt. 1 33KV/600/920 Szt. 2 33KV/600/1400 Szt. 4 VNH 13

9 Zawór odcinający grzejnikowy prosty DN15 typu RLV z nastawą wstępną i funkcją opróżniania wody z grzejnika Zawór odcinający typu RLV-KS DN15 do grzejników z wbudowanym zaworem Zawór termostatyczny prosty DN15 typu RA-N, z nastawą wstępną Zawór termostatyczny prosty DN15 typu RA-G, z nastawą wstępną szt. 23 DANFOSS Szt. 95 szt. 19 DANFOSS Szt. 4 DANFOSS 17 Głowica termostatyczna typu RA 2994 szt. 118 DANFOSS Zawór odcinający, kulowy, gwintowany, PN20 18 DN15 szt. 5 DN20 szt. 3 PERFEXIM 19 DN25 szt. 3 Zawory odcinające DN15 z automatycznymi odpowietrznikami szt. 11 AFRISO 20 Zawór nastawny MSV-BD Leno GZ DN15 szt. 1 DANFOSS 21 Zawór nastawny MSV-B Leno GZ DN25 szt. 2 DANFOSS 22 Zawór nastawny MSV-B Leno GZ DN32 szt. 1 DANFOSS 23 Zawór nastawny MSV-B Leno GZ DN50 szt. 1 DANFOSS 24 Zawór wspólpracujący MSV-S GW DN15 szt. 4 DANFOSS 25 Zawór wspólpracujący MSV-S GW DN20 szt. 3 DANFOSS 26 Zawór wspólpracujący MSV-S GW DN25 szt. 5 DANFOSS 27 Zawór wspólpracujący MSV-S GW DN32 szt. 1 DANFOSS 28 Zawór wspólpracujący MSV-S GW DN50 szt. 1 DANFOSS Powyższe zestawienie materiałów służy do celów kosztorysowych i nie może być jedyną podstawą do zakupu materiału przez wykonawcę. 14

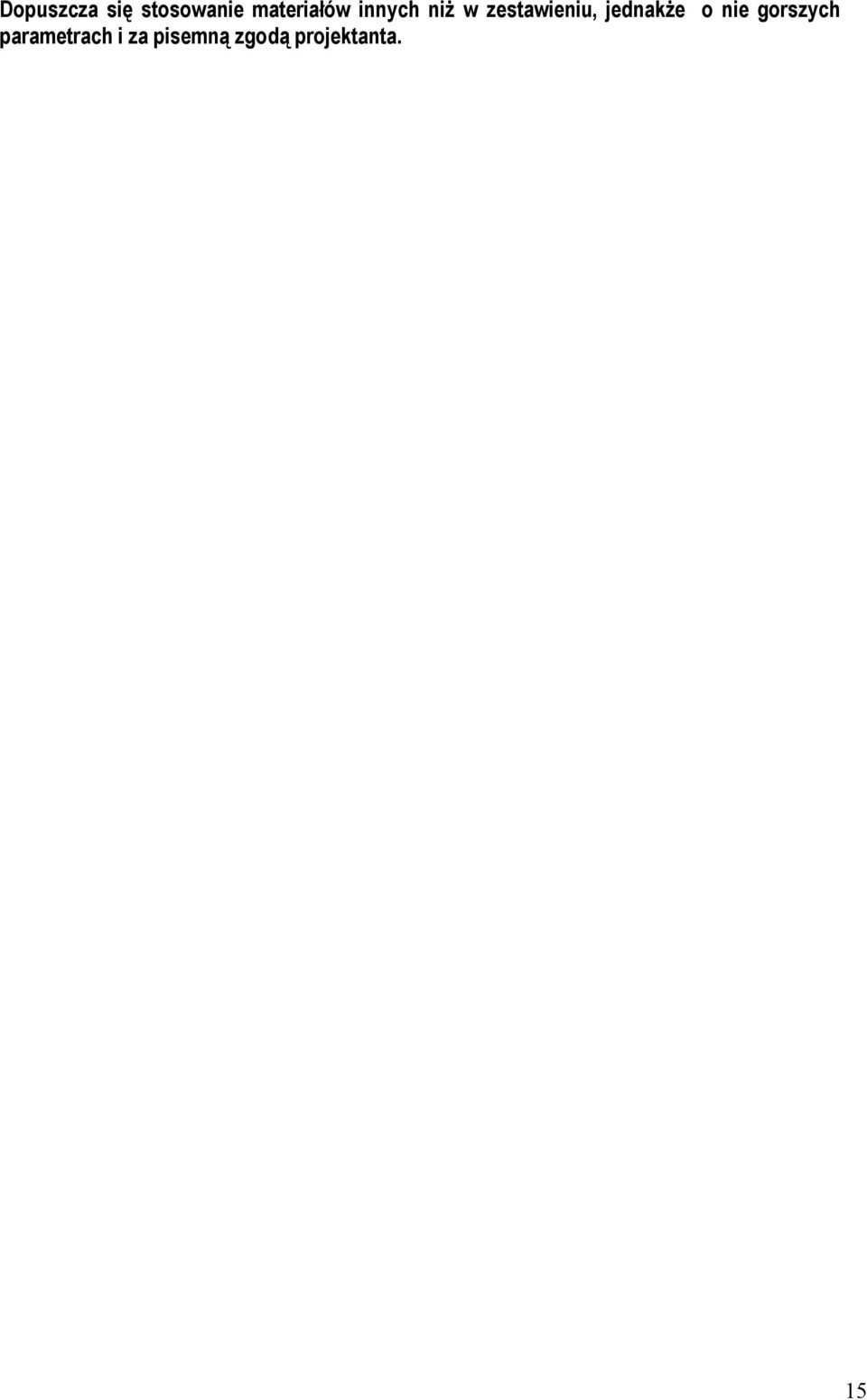

10 Dopuszcza się stosowanie materiałów innych niż w zestawieniu, jednakże o nie gorszych parametrach i za pisemną zgodą projektanta. 15
