PROJEKT WYKONAWCZY ROZBUDOWY SIECI STRUKTURALNEJ DLA POTRZEB REALIZACJI ZADANIA SWOR W BUDYNKU SĄDU OKRĘGOWEGO W KATOWICACH PRZY UL.
|
|
- Sylwester Krawczyk
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT WYKONAWCZY ROZBUDOWY SIECI STRUKTURALNEJ DLA POTRZEB REALIZACJI ZADANIA SWOR W BUDYNKU SĄDU OKRĘGOWEGO W KATOWICACH PRZY UL. FRANCUSKIEJ 38 DOKUMENTACJA WYKONAWCZA wykonane przez firmę : obiekt : INTER - MS GÓRNY ŚLĄSK SP. Z O. O KATOWICE ul. Warszawska 63a/1 tel./fax : 032/ , 032/ inter-ms@ inter-ms.pl SĄD OKRĘGOWY W KATOWICACH Ul. Francuska KATOWICE opracował : Maciej Mastalski Sprawdzili: projektant elektryk : projektant konstruktor : Katowice, lipiec 2011
2 Spis treści INTER - MS GÓRNY ŚLĄSK SP. Z O. O. SPIS RYSUNKÓW WSTĘP PODSTAWY OPRACOWANIA PROJEKTU ZAŁOŻENIA TECHNICZNE NORMY I REGULACJE PRAWNE OPIS TECHNICZNY OKABLOWANIE LOGICZNE STRUKTURA SIECI PUNKTY DYSTRYBUCYJNE GNIAZDA SYSTEMU SWOR SPOSÓB INSTALACJI POMIARY OKABLOWANIA SIECI LOGICZNEJ OPIS TECHNICZNY CZĘŚĆ ELEKTRYCZNA ZASILANIE TABLICE ELEKTRYCZNE TRASY KABLOWE GNIAZDA WTYKOWE BILANS MOCY OCHRONA PRZECIWPORAŻENIOWA OCHRONA PRZECIWPRZEPIĘCIOWA WYKAZ I NUMERACJA PUNKÓW PRZYŁĄCZENIOWYCH UWAGI KOŃCOWE ZAŁĄCZNIKI WYKAZ MATERIAŁÓW UPRAWNIENIA
3 SPIS RYSUNKÓW Na dokumentację wykonawczą PROJEKT WYKONAWCZY ROZBUDOWY SIECI STRUKTURALNEJ DLA POTRZEB REALIZACJI ZADANIA SWOR W BUDYNKU SĄDU OKRĘGOWEGO W KATOWICACH PRZY UL. FRANCUSKIEJ 38, składają się następujące rysunki: Rys.01 Schemat Strukturalny Instalacji Okablowania Logicznego Rys.02 Okablowanie Strukturalne wraz z Dedykowaną Instalacją Elektryczną przyziemie Rys.03 Okablowanie Strukturalne wraz z Dedykowaną Instalacją Elektryczną parter Rys.04 Okablowanie Strukturalne wraz z Dedykowaną Instalacją Elektryczną piętro I Rys.05 Okablowanie Strukturalne wraz z Dedykowaną Instalacją Elektryczną piętro II Rys.06 Okablowanie Strukturalne wraz z Dedykowaną Instalacją Elektryczną piętro IV Rys.07 Schemat Rozbudowy Tablicy Rozdzielczej TK03 przyziemie Rys.08 Schemat Rozbudowy Tablicy Rozdzielczej T02 przyziemie Rys.09 Schemat Rozbudowy Tablicy Rozdzielczej T01 - przyziemie Rys.10 Schemat Rozbudowy Tablicy Rozdzielczej T30 parter Rys.11 Schemat Rozbudowy Tablicy Rozdzielczej T31 piętro I Rys.12 Schemat Rozbudowy Tablicy Rozdzielczej T41 piętro I Rys.13 Schemat Rozbudowy Tablicy Rozdzielczej T11 piętro I Rys.14 Schemat Rozbudowy Tablicy Rozdzielczej T21 piętro I Rys.15 Schemat Rozbudowy Tablicy Rozdzielczej T32 piętro II Rys.16 Schemat Rozbudowy Tablicy Rozdzielczej T42 piętro II Rys.17 Schemat Rozbudowy Tablicy Rozdzielczej T12 piętro II Rys.18 Schemat Rozbudowy Tablicy Rozdzielczej T22 piętro II Rys.19 Schemat Rozbudowy Głównego Punktu Dystrybucyjnego GPD Serwerownia Rys.20 Schemat Rozbudowy Punktu Dystrybucyjnego LP01 IV piętro Rys.21 Schemat Rozbudowy Punktu Dystrybucyjnego LP02 IV piętro Rys.22 Schemat Rozbudowy Punktu Dystrybucyjnego LP03 IV piętro Rys.23 Schemat Rozbudowy Punktu Dystrybucyjnego LP04 IV piętro Rys.24 Schemat Rozbudowy Punktu Dystrybucyjnego PDP przyziemie Rys.25 Okablowanie Strukturalne Istniejące Piony Kablowe segm. B, północ, III piętro Rys.26 Okablowanie Strukturalne Istniejące Piony Kablowe segm. B, południe, III piętro - 3 -
4 1. WSTĘP INTER - MS GÓRNY ŚLĄSK SP. Z O. O. Przedmiotem poniższego opracowania jest PROJEKT WYKONAWCZY ROZBUDOWY SIECI STRUKTURALNEJ DLA POTRZEB REALIZACJI ZADANIA SWOR W BUDYNKU SĄDU OKRĘGOWEGO W KATOWICACH PRZY UL. FRANCUSKIEJ 38. Poniższy projekt obejmuje w zakresie sieci logicznej SWOR: strukturę sieci logicznej, sposób prowadzenia instalacji, sposób numeracji punktów przyłączeniowych, 2. PODSTAWY OPRACOWANIA PROJEKTU zlecenie, Projekt Wykonawczy, Część IVB Instalacje Elektryczne Niskoprądowe, TOM III Instalacje Teleinformatyczne,TOM V Zasilanie Urządzeń Teleinformatycznych i Trasy Kablowe, Projekt Wykonawczy, Część IVA Projekt Wykonawczy Instalacji Elektrycznych Silnoprądowych, TOM 1 Pomiar Rozliczeniowy Energii Elektrycznej, TOM 5 Instalacje Wewnętrzne wersja 2, wizja lokalna, wytyczne użytkownika, normy i przepisy, dokumentacje techniczno-ruchowe (DTR) oraz materiały producenta urządzeń, literatura specjalistyczna, 3. ZAŁOŻENIA TECHNICZNE infrastruktura okablowania logicznego sieci SWOR (okablowanie poziome) wykonana zostanie na bazie komponentów sieci podwójnie ekranowanej kategorii 6 firmy NEXANS w elastycznym i podatnym na zmiany systemie z wykorzystaniem elementów składowych stosowanych do budowy systemów okablowania strukturalnego budynków; monitory i terminale zasilane będą z oddzielnej wydzielonej sieci elektrycznej; zgodnie z wytycznymi użytkownika przyjęto, że w omawianym systemie okablowania zainstalowane zostaną punkty przyłączeniowe zawierające przyłącze logiczne typu 2xRJ45 oraz dwa gniazda dedykowane sieci SWOR 1x230V kodowane; ogółem należy rozbudować istniejącą sieć komputerową o dodatkowe 69 przyłączy typu 2xRJ45; w systemie okablowania sieci sygnałowej zastosowano przyłącze logiczne spełniające wymagania w standardzie EIA/TIA 568B

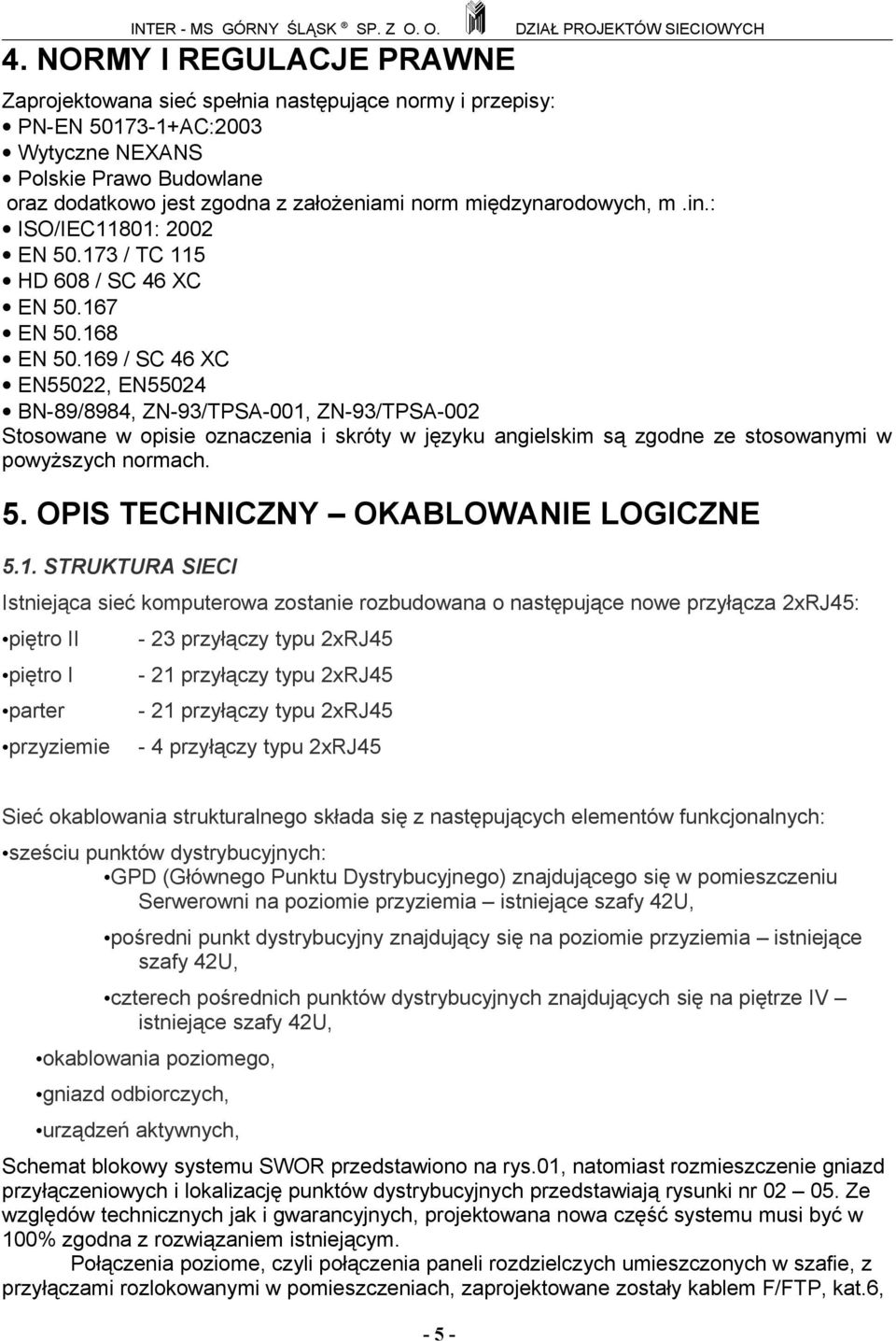

5 4. NORMY I REGULACJE PRAWNE Zaprojektowana sieć spełnia następujące normy i przepisy: PN-EN AC:2003 Wytyczne NEXANS Polskie Prawo Budowlane oraz dodatkowo jest zgodna z założeniami norm międzynarodowych, m.in.: ISO/IEC11801: 2002 EN / TC 115 HD 608 / SC 46 XC EN EN EN / SC 46 XC EN55022, EN55024 BN-89/8984, ZN-93/TPSA-001, ZN-93/TPSA-002 Stosowane w opisie oznaczenia i skróty w języku angielskim są zgodne ze stosowanymi w powyższych normach. 5. OPIS TECHNICZNY OKABLOWANIE LOGICZNE 5.1. STRUKTURA SIECI Istniejąca sieć komputerowa zostanie rozbudowana o następujące nowe przyłącza 2xRJ45: piętro II piętro I parter przyziemie - 23 przyłączy typu 2xRJ45-21 przyłączy typu 2xRJ45-21 przyłączy typu 2xRJ45-4 przyłączy typu 2xRJ45 Sieć okablowania strukturalnego składa się z następujących elementów funkcjonalnych: sześciu punktów dystrybucyjnych: GPD (Głównego Punktu Dystrybucyjnego) znajdującego się w pomieszczeniu Serwerowni na poziomie przyziemia istniejące szafy 42U, pośredni punkt dystrybucyjny znajdujący się na poziomie przyziemia istniejące szafy 42U, czterech pośrednich punktów dystrybucyjnych znajdujących się na piętrze IV istniejące szafy 42U, okablowania poziomego, gniazd odbiorczych, urządzeń aktywnych, Schemat blokowy przedstawiono na rys.01, natomiast rozmieszczenie gniazd przyłączeniowych i lokalizację punktów dystrybucyjnych przedstawiają rysunki nr Ze względów technicznych jak i gwarancyjnych, projektowana nowa część systemu musi być w 100% zgodna z rozwiązaniem istniejącym. Połączenia poziome, czyli połączenia paneli rozdzielczych umieszczonych w szafie, z przyłączami rozlokowanymi w pomieszczeniach, zaprojektowane zostały kablem F/FTP, kat.6, - 5 -
6 firmy NEXANS w topologii gwiazdy. Jest to rozszerzenie topologii punkt-punkt. Gwiazda jest wiązką połączeń typu punkt-punkt zbiegających się w jednym miejscu, skąd zarządza się całym systemem. Dzięki wykorzystaniu topologii fizycznej gwiazdy, każde stanowisko jest niezależne od innych. Dlatego też zmiany dokonane dla jednego z nich nie będą miały wpływu na inne. Ewentualnie uszkodzenia są niezwykle łatwe w izolacji i naprawie. Ponadto struktura taka umożliwia w łatwy i przejrzysty sposób wyodrębnienie niezależnych podsystemów logicznych w ramach istniejącego większego systemu sieciowego. W budynku na poziomie przyziemia w pomieszczeniu Serwerowni zlokalizowany jest główny punkt dystrybucyjny GPD oraz na tym samym poziomie znajduje się pośredni punkt dystrybucyjny. Natomiast pozostałe punkty dystrybucyjne zlokalizowane są na piętrze IV. Zapewnia to spełnienie warunków długości kabla F/FTP kat.6 kanału transmisyjnego sieci komputerowej. Długość kabla zgodnie z normą PN-EN wynosi 90m, pomiędzy interfejsem użytkownika (punktem abonenckim) i panelem rozdzielczym (szafą rozdzielczą). Maksymalna długość kabli krosowych wynosi 5m, przy czym łączna długość kabla stacyjnego i krosowego może mieć maksymalną długość 10m PUNKTY DYSTRYBUCYJNE Istniejące punkty dystrybucyjne, należy wyposażyć w dodatkowe ekranowane panele 24xRJ45 kat. 6, stanowiące zakończenie okablowania poziomego dla kabli F/FTP kat. 6 wykorzystywanych do dystrybucji sygnałów. Rozbudowa punktów dystrybucyjnych dla realizacji jest następująca: punkt dystrybucyjny GPD należy rozbudować o 1 patch panel 24xRJ45 na wysokości 1 U jako pierwszy panel od góry w pierwszej szafie od lewej (rys. nr 19); pośredni punkt dystrybucyjny PDP (przyziemie) należy rozbudować o 2 patch panele 24xRJ45 na wysokości 2 i 4 U od dołu jako 1 i 2 panel w drugiej szafie od lewej (rys. nr 24); pośredni punkt dystrybucyjny LP01 należy rozbudować o 2 patch panele 24xRJ45 na wysokości 9 i 11 U od dołu nad UPS jako 1 i 2 panel w drugiej szafie od lewej (rys. nr 20); pośredni punkt dystrybucyjny LP02 należy rozbudować o 1 patch panel 24xRJ45 na wysokości 8U od dołu nad UPS jako pierwszy panel w pierwszej szafie od lewej (rys. nr 21); pośredni punkt dystrybucyjny LP03 należy rozbudować o 1 patch panel 24xRJ45 na wysokości 8U od dołu nad UPS jako pierwszy panel w pierwszej szafie od lewej (rys. nr 22); pośredni punkt dystrybucyjny LP04 należy rozbudować o 2 patch panele 24xRJ45 na wysokości 17 i 19 U od dołu jako 5 i 6 panel w pierwszej szafie od lewej (rys. nr 23); dla każdego patch panelu należy zamontować panel porządkujący 1U. Rozmieszczenie pośrednich szaf dystrybucyjnych przedstawiają rys. nr 02 oraz nr GNIAZDA SYSTEMU SWOR Gniazdo przyłączeniowe składa się z podwójnego przyłącza typu RJ45 oraz zasilania dedykowanego dwóch gniazd 1x230V kodowanych. Ilość punktów przyłączeniowych przypadających na kondygnację: piętro II - 23 przyłączy typu 2xRJ45 piętro I parter - 21 przyłączy typu 2xRJ45-21 przyłączy typu 2xRJ45-6 -

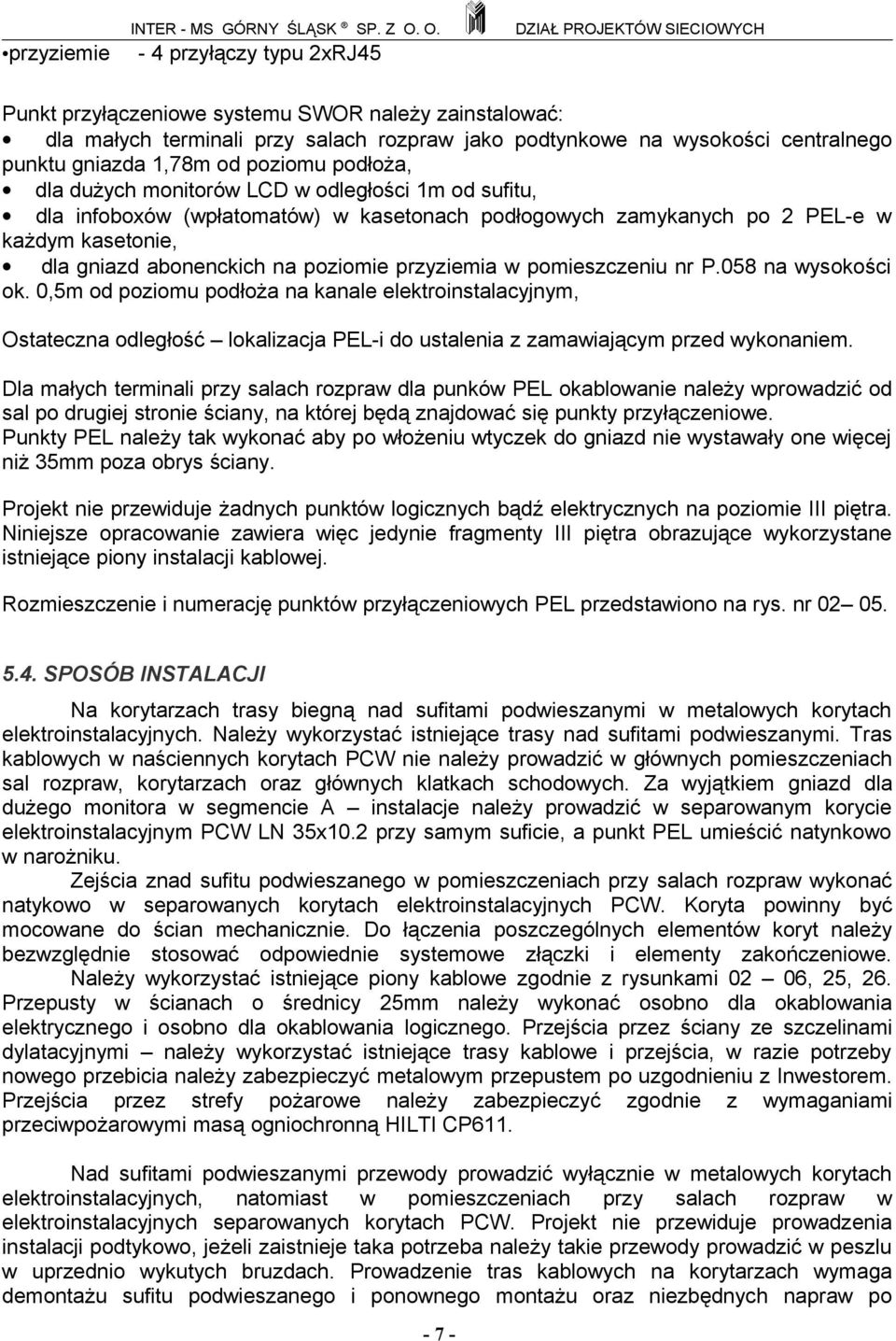

7 przyziemie INTER - MS GÓRNY ŚLĄSK SP. Z O. O. - 4 przyłączy typu 2xRJ45 Punkt przyłączeniowe należy zainstalować: dla małych terminali przy salach rozpraw jako podtynkowe na wysokości centralnego punktu gniazda 1,78m od poziomu podłoża, dla dużych monitorów LCD w odległości 1m od sufitu, dla infoboxów (wpłatomatów) w kasetonach podłogowych zamykanych po 2 PEL-e w każdym kasetonie, dla gniazd abonenckich na poziomie przyziemia w pomieszczeniu nr P.058 na wysokości ok. 0,5m od poziomu podłoża na kanale elektroinstalacyjnym, Ostateczna odległość lokalizacja PEL-i do ustalenia z zamawiającym przed wykonaniem. Dla małych terminali przy salach rozpraw dla punków PEL okablowanie należy wprowadzić od sal po drugiej stronie ściany, na której będą znajdować się punkty przyłączeniowe. Punkty PEL należy tak wykonać aby po włożeniu wtyczek do gniazd nie wystawały one więcej niż 35mm poza obrys ściany. Projekt nie przewiduje żadnych punktów logicznych bądź elektrycznych na poziomie III piętra. Niniejsze opracowanie zawiera więc jedynie fragmenty III piętra obrazujące wykorzystane istniejące piony instalacji kablowej. Rozmieszczenie i numerację punktów przyłączeniowych PEL przedstawiono na rys. nr SPOSÓB INSTALACJI Na korytarzach trasy biegną nad sufitami podwieszanymi w metalowych korytach elektroinstalacyjnych. Należy wykorzystać istniejące trasy nad sufitami podwieszanymi. Tras kablowych w naściennych korytach PCW nie należy prowadzić w głównych pomieszczeniach sal rozpraw, korytarzach oraz głównych klatkach schodowych. Za wyjątkiem gniazd dla dużego monitora w segmencie A instalacje należy prowadzić w separowanym korycie elektroinstalacyjnym PCW LN 35x10.2 przy samym suficie, a punkt PEL umieścić natynkowo w narożniku. Zejścia znad sufitu podwieszanego w pomieszczeniach przy salach rozpraw wykonać natykowo w separowanych korytach elektroinstalacyjnych PCW. Koryta powinny być mocowane do ścian mechanicznie. Do łączenia poszczególnych elementów koryt należy bezwzględnie stosować odpowiednie systemowe złączki i elementy zakończeniowe. Należy wykorzystać istniejące piony kablowe zgodnie z rysunkami 02 06, 25, 26. Przepusty w ścianach o średnicy 25mm należy wykonać osobno dla okablowania elektrycznego i osobno dla okablowania logicznego. Przejścia przez ściany ze szczelinami dylatacyjnymi należy wykorzystać istniejące trasy kablowe i przejścia, w razie potrzeby nowego przebicia należy zabezpieczyć metalowym przepustem po uzgodnieniu z Inwestorem. Przejścia przez strefy pożarowe należy zabezpieczyć zgodnie z wymaganiami przeciwpożarowymi masą ogniochronną HILTI CP611. Nad sufitami podwieszanymi przewody prowadzić wyłącznie w metalowych korytach elektroinstalacyjnych, natomiast w pomieszczeniach przy salach rozpraw w elektroinstalacyjnych separowanych korytach PCW. Projekt nie przewiduje prowadzenia instalacji podtykowo, jeżeli zaistnieje taka potrzeba należy takie przewody prowadzić w peszlu w uprzednio wykutych bruzdach. Prowadzenie tras kablowych na korytarzach wymaga demontażu sufitu podwieszanego i ponownego montażu oraz niezbędnych napraw po - 7 -
8 wykonanych przejściach poszczególnych elementów. W pomieszczeniach m.in. przy salach rozpraw z pełnymi sufitami podwieszanymi z płyt kartonowo-gipsowych, wymagana jest rewizja sufitów (niezbędne wycięcia), po wykonanych pracach niezbędne naprawy (gipsowanie, szlifowanie, itp) wraz z malowaniem całej powierzchni sufitów. Wszystkie wykorzystywane przejścia między strefami pożarowymi należy zdemontować i po wykonanych pracach przywrócić do stanu poprzedniego, m.in. ponownie zabezpieczając masą ogniochronną HILTI o odpowiedniej odporności ogniowej CP611. Wszelkie nowe przejścia między strefami pożarowymi również należy zabezpieczyć masą ogniochronną HILTI o odpowiedniej odporności ogniowej. Wykorzystując istniejące piony kablowe w zakresie prowadzenia okablowania pionowego należy pamiętać o koniecznych pracach budowlanych m.in. przekucia w ścianach, usunięciu przepon, a po przeprowadzeniu okablowania odtworzenie zabezpieczeń i prace naprawcze do uzyskania stanu pierwotnego POMIARY OKABLOWANIA SIECI LOGICZNEJ Po wykonaniu wszystkich prac wykonać pomiary systemu. Wyniki pomiarów dołączyć do dokumentacji powykonawczej. Pomiary dynamiczne na zgodność z wymaganą kategorią okablowania w tym przypadku na zgodność z kategorią 6. Pomiary należy wykonać zgodnie z normą w trybie Permanent Link. Pomiary wykonać miernikiem spełniającym wymagania normy PN+EN Po wykonaniu pomiarów instalacja ma zostać objęta programem gwarancyjnym producenta okablowania min. 20 letnia gwarancja niezawodności systemu. Instalację może wykonać jedynie firma posiadająca aktualny Certyfikat Instalatora wystawiony przez producenta okablowania strukturalnego. 6. OPIS TECHNICZNY CZĘŚĆ ELEKTRYCZNA 6.1. ZASILANIE Dla zasilania niezbędna jest rozbudowa istniejącej instalacji zasilania. Dla zasilania systemu należy rozbudować istniejące tablice rozdzielcze piętrowe do podłączenia zaprojektowanych obwodów zasilania gniazd wtyczkowych TABLICE ELEKTRYCZNE Sposób rozbudowy połączeń opisują schematy strukturalne tablic piętrowych przedstawiane na rysunkach nr Tablice należy rozbudować o kolejno numerowane obwody zgodnie z powyższymi schematami TRASY KABLOWE Poszczególne przewody obwodów tablic piętrowych poprowadzić korytarzami z wykorzystaniem istniejących kanałów kablowych nad sufitem podwieszanym. Gniazda dla terminali zamontować tak aby ich środek znajdował się na wysokości 1,78m nad podłogą. Zejścia przewodów znad sufitów podwieszanych wykonać analogicznie jak dla okablowania logicznego. Przy przejściach przez ściany lub stropy, stosować przepusty rurowe z rur typu RL lub REL o średnicy 25mm. Przepusty przez stropy uszczelnić pianką ogniochronną HILTI o odpowiedniej dla obiektu odporności ogniowej CP611. Szczegółowe plany tras kablowych przedstawiają rysunki nr

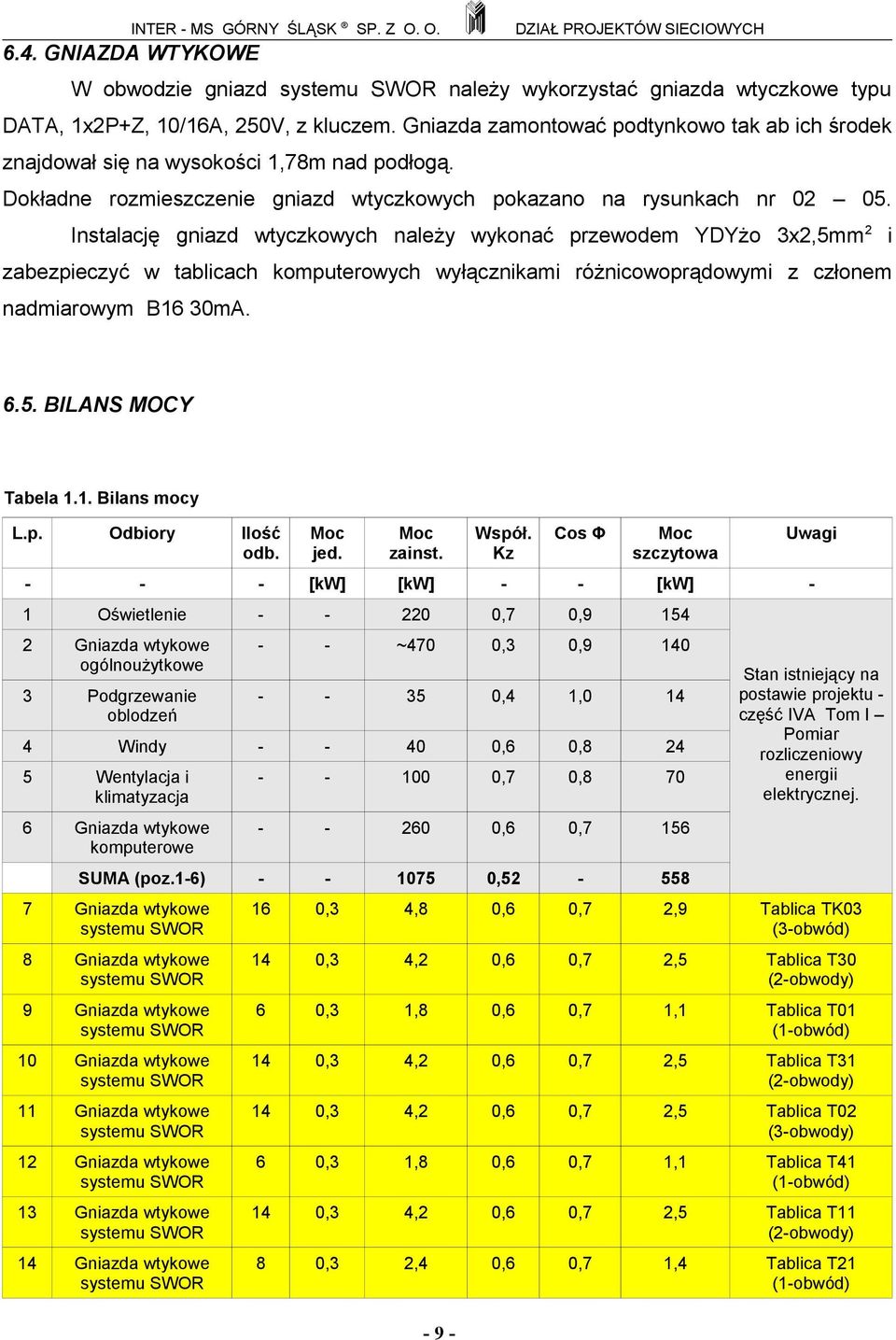

9 6.4. GNIAZDA WTYKOWE W obwodzie gniazd należy wykorzystać gniazda wtyczkowe typu DATA, 1x2P+Z, 10/16A, 250V, z kluczem. Gniazda zamontować podtynkowo tak ab ich środek znajdował się na wysokości 1,78m nad podłogą. Dokładne rozmieszczenie gniazd wtyczkowych pokazano na rysunkach nr Instalację gniazd wtyczkowych należy wykonać przewodem YDYżo 3x2,5mm 2 i zabezpieczyć w tablicach komputerowych wyłącznikami różnicowoprądowymi z członem nadmiarowym B16 30mA BILANS MOCY Tabela 1.1. Bilans mocy L.p. Odbiory Ilość odb. Moc jed. Moc zainst. Współ. Kz Cos Φ Moc szczytowa [kw] [kw] - - [kw] - 1 Oświetlenie ,7 0, Gniazda wtykowe ogólnoużytkowe 3 Podgrzewanie oblodzeń - - ~470 0,3 0, ,4 1, Windy ,6 0, Wentylacja i klimatyzacja 6 Gniazda wtykowe komputerowe ,7 0, ,6 0,7 156 SUMA (poz.1-6) , Gniazda wtykowe 8 Gniazda wtykowe 9 Gniazda wtykowe 10 Gniazda wtykowe 11 Gniazda wtykowe 12 Gniazda wtykowe 13 Gniazda wtykowe 14 Gniazda wtykowe Uwagi Stan istniejący na postawie projektu - część IVA Tom I Pomiar rozliczeniowy energii elektrycznej. 16 0,3 4,8 0,6 0,7 2,9 Tablica TK03 (3-obwód) 14 0,3 4,2 0,6 0,7 2,5 Tablica T30 (2-obwody) 6 0,3 1,8 0,6 0,7 1,1 Tablica T01 (1-obwód) 14 0,3 4,2 0,6 0,7 2,5 Tablica T31 (2-obwody) 14 0,3 4,2 0,6 0,7 2,5 Tablica T02 (3-obwody) 6 0,3 1,8 0,6 0,7 1,1 Tablica T41 (1-obwód) 14 0,3 4,2 0,6 0,7 2,5 Tablica T11 (2-obwody) 8 0,3 2,4 0,6 0,7 1,4 Tablica T21 (1-obwód) - 9 -

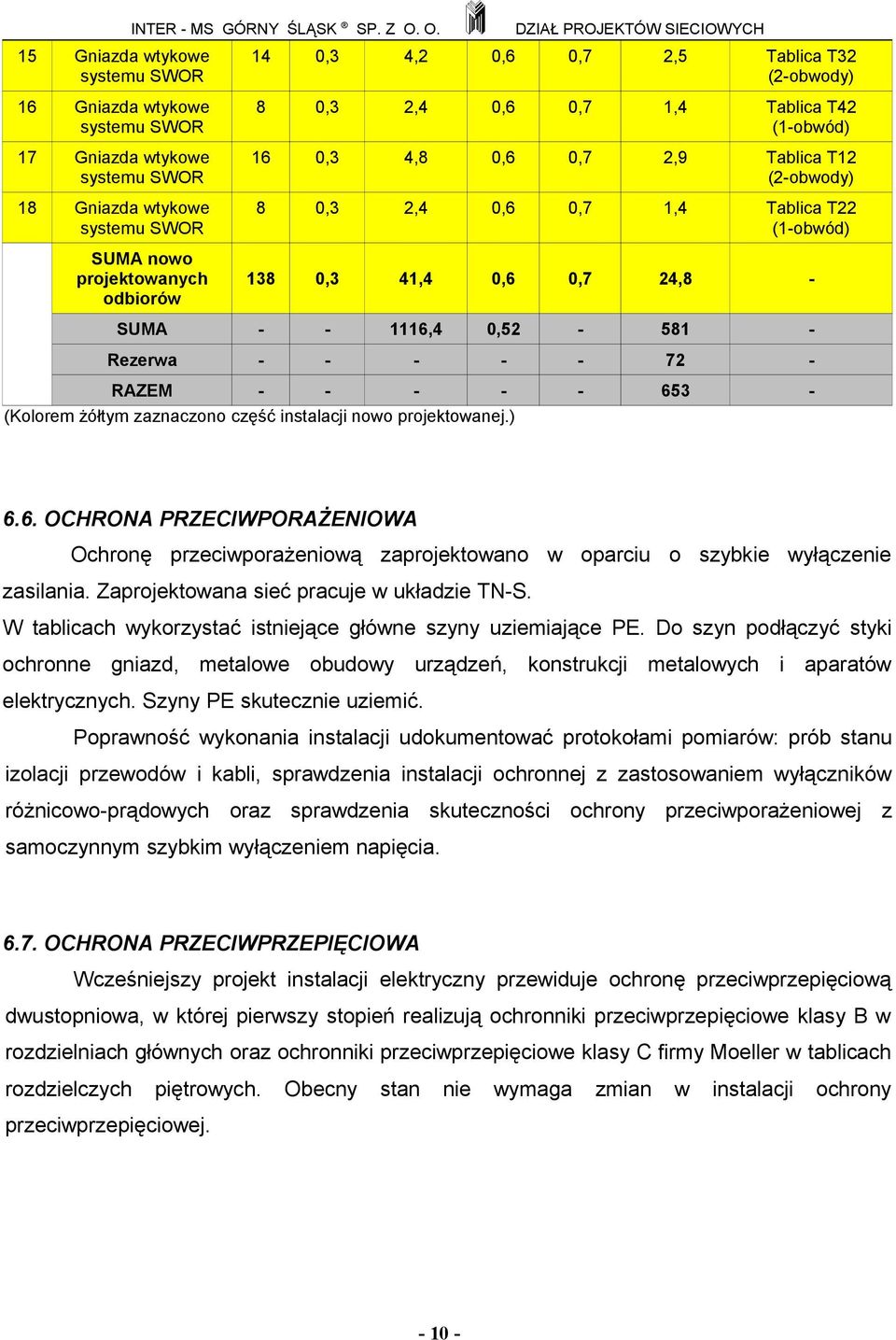

10 15 Gniazda wtykowe INTER - MS GÓRNY ŚLĄSK SP. Z O. O. 14 0,3 4,2 0,6 0,7 2,5 Tablica T32 (2-obwody) 16 Gniazda wtykowe 17 Gniazda wtykowe 18 Gniazda wtykowe SUMA nowo projektowanych odbiorów 8 0,3 2,4 0,6 0,7 1,4 Tablica T42 (1-obwód) 16 0,3 4,8 0,6 0,7 2,9 Tablica T12 (2-obwody) 8 0,3 2,4 0,6 0,7 1,4 Tablica T22 (1-obwód) 138 0,3 41,4 0,6 0,7 24,8 - SUMA ,4 0, Rezerwa RAZEM (Kolorem żółtym zaznaczono część instalacji nowo projektowanej.) 6.6. OCHRONA PRZECIWPORAŻENIOWA Ochronę przeciwporażeniową zaprojektowano w oparciu o szybkie wyłączenie zasilania. Zaprojektowana sieć pracuje w układzie TN-S. W tablicach wykorzystać istniejące główne szyny uziemiające PE. Do szyn podłączyć styki ochronne gniazd, metalowe obudowy urządzeń, konstrukcji metalowych i aparatów elektrycznych. Szyny PE skutecznie uziemić. Poprawność wykonania instalacji udokumentować protokołami pomiarów: prób stanu izolacji przewodów i kabli, sprawdzenia instalacji ochronnej z zastosowaniem wyłączników różnicowo-prądowych oraz sprawdzenia skuteczności ochrony przeciwporażeniowej z samoczynnym szybkim wyłączeniem napięcia OCHRONA PRZECIWPRZEPIĘCIOWA Wcześniejszy projekt instalacji elektryczny przewiduje ochronę przeciwprzepięciową dwustopniowa, w której pierwszy stopień realizują ochronniki przeciwprzepięciowe klasy B w rozdzielniach głównych oraz ochronniki przeciwprzepięciowe klasy C firmy Moeller w tablicach rozdzielczych piętrowych. Obecny stan nie wymaga zmian w instalacji ochrony przeciwprzepięciowej

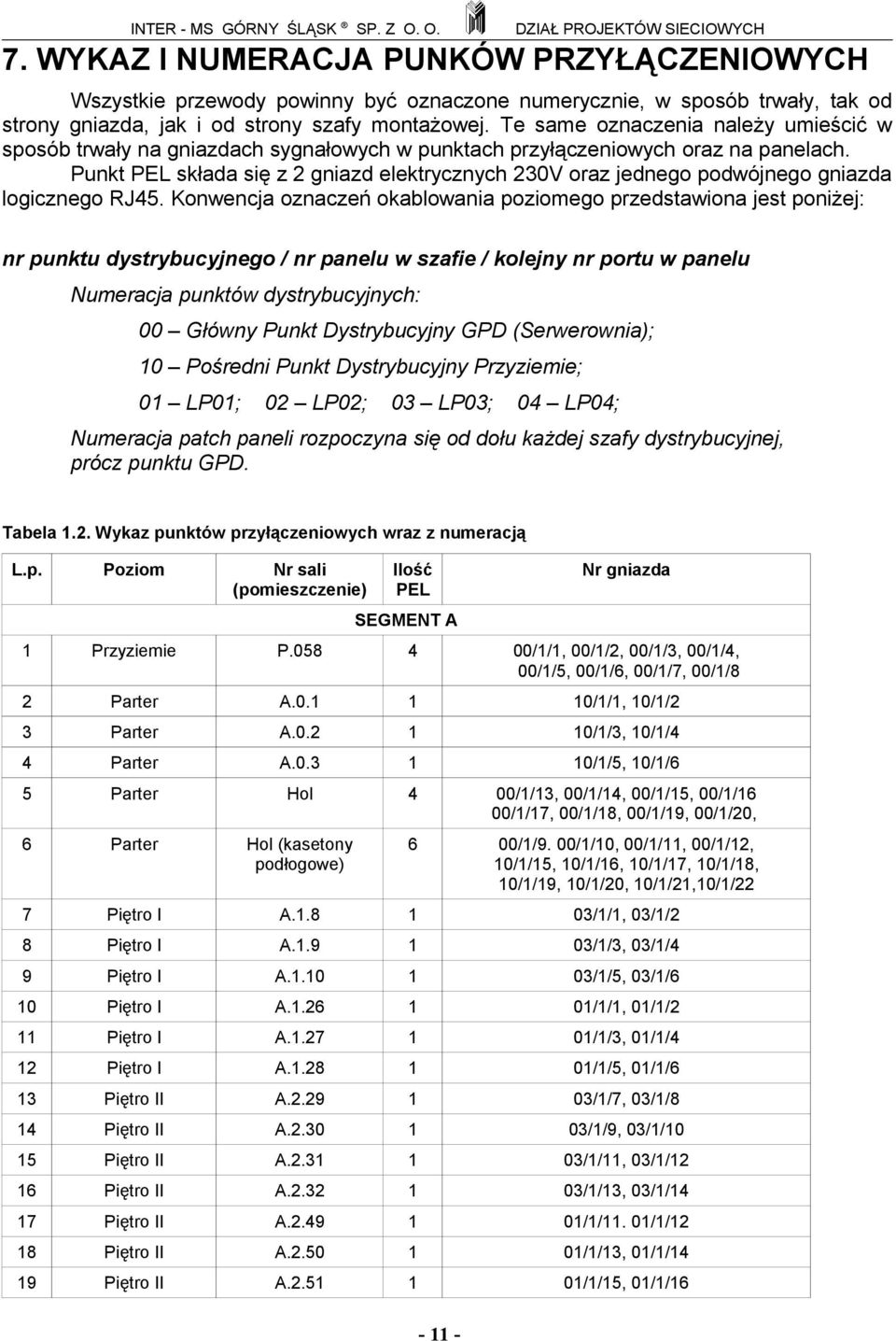

11 7. WYKAZ I NUMERACJA PUNKÓW PRZYŁĄCZENIOWYCH Wszystkie przewody powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych oraz na panelach. Punkt PEL składa się z 2 gniazd elektrycznych 230V oraz jednego podwójnego gniazda logicznego RJ45. Konwencja oznaczeń okablowania poziomego przedstawiona jest poniżej: nr punktu dystrybucyjnego / nr panelu w szafie / kolejny nr portu w panelu Numeracja punktów dystrybucyjnych: 00 Główny Punkt Dystrybucyjny GPD (Serwerownia); 10 Pośredni Punkt Dystrybucyjny Przyziemie; 01 LP01; 02 LP02; 03 LP03; 04 LP04; Numeracja patch paneli rozpoczyna się od dołu każdej szafy dystrybucyjnej, prócz punktu GPD. Tabela 1.2. Wykaz punktów przyłączeniowych wraz z numeracją L.p. Poziom Nr sali (pomieszczenie) Ilość PEL SEGMENT A Nr gniazda 1 Przyziemie P /1/1, 00/1/2, 00/1/3, 00/1/4, 00/1/5, 00/1/6, 00/1/7, 00/1/8 2 Parter A /1/1, 10/1/2 3 Parter A /1/3, 10/1/4 4 Parter A /1/5, 10/1/6 5 Parter Hol 4 00/1/13, 00/1/14, 00/1/15, 00/1/16 00/1/17, 00/1/18, 00/1/19, 00/1/20, 6 Parter Hol (kasetony podłogowe) 6 00/1/9. 00/1/10, 00/1/11, 00/1/12, 10/1/15, 10/1/16, 10/1/17, 10/1/18, 10/1/19, 10/1/20, 10/1/21,10/1/22 7 Piętro I A /1/1, 03/1/2 8 Piętro I A /1/3, 03/1/4 9 Piętro I A /1/5, 03/1/6 10 Piętro I A /1/1, 01/1/2 11 Piętro I A /1/3, 01/1/4 12 Piętro I A /1/5, 01/1/6 13 Piętro II A /1/7, 03/1/8 14 Piętro II A /1/9, 03/1/10 15 Piętro II A /1/11, 03/1/12 16 Piętro II A /1/13, 03/1/14 17 Piętro II A /1/11. 01/1/12 18 Piętro II A /1/13, 01/1/14 19 Piętro II A /1/15, 01/1/

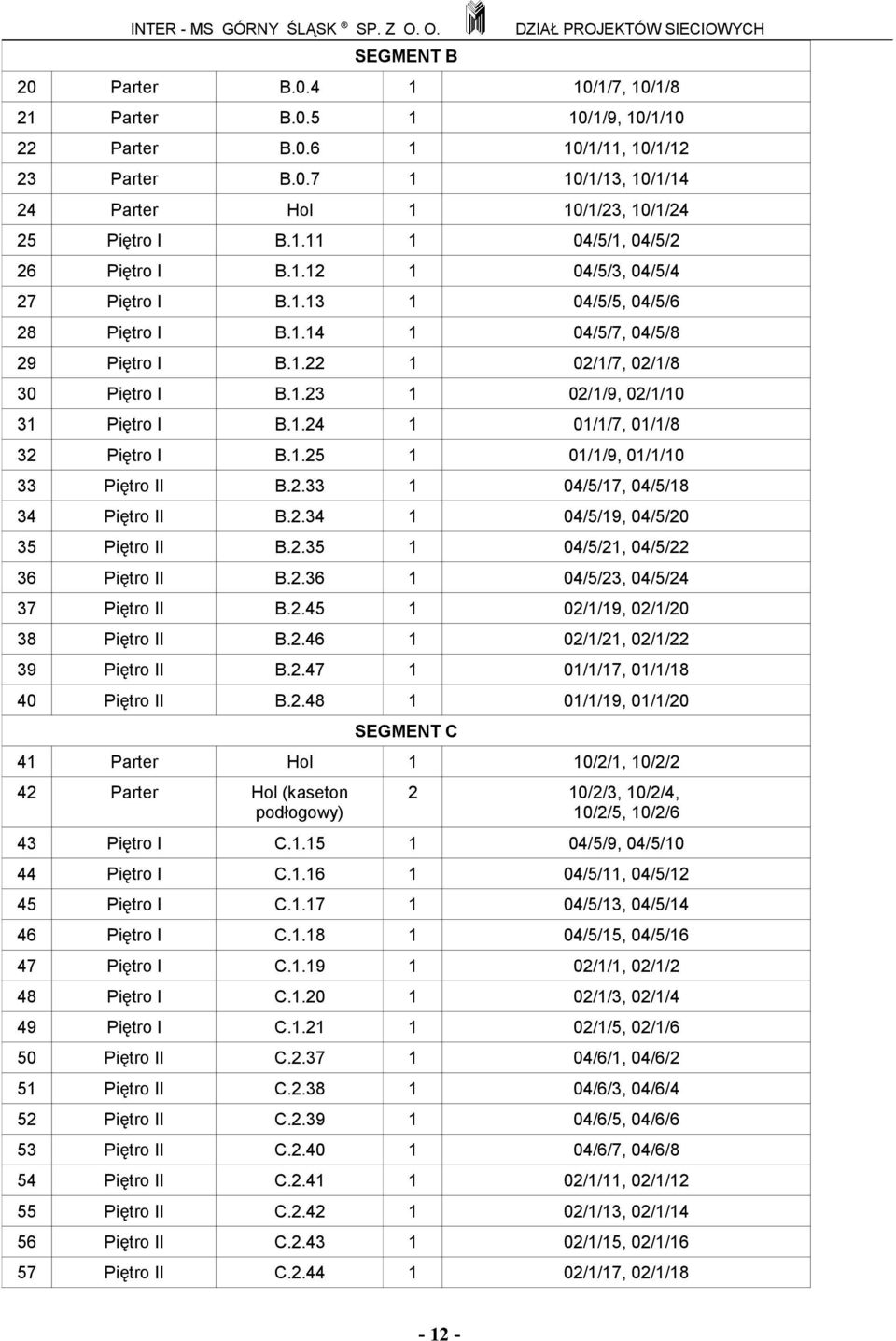

12 SEGMENT B 20 Parter B /1/7, 10/1/8 21 Parter B /1/9, 10/1/10 22 Parter B /1/11, 10/1/12 23 Parter B /1/13, 10/1/14 24 Parter Hol 1 10/1/23, 10/1/24 25 Piętro I B /5/1, 04/5/2 26 Piętro I B /5/3, 04/5/4 27 Piętro I B /5/5, 04/5/6 28 Piętro I B /5/7, 04/5/8 29 Piętro I B /1/7, 02/1/8 30 Piętro I B /1/9, 02/1/10 31 Piętro I B /1/7, 01/1/8 32 Piętro I B /1/9, 01/1/10 33 Piętro II B /5/17, 04/5/18 34 Piętro II B /5/19, 04/5/20 35 Piętro II B /5/21, 04/5/22 36 Piętro II B /5/23, 04/5/24 37 Piętro II B /1/19, 02/1/20 38 Piętro II B /1/21, 02/1/22 39 Piętro II B /1/17, 01/1/18 40 Piętro II B /1/19, 01/1/20 SEGMENT C 41 Parter Hol 1 10/2/1, 10/2/2 42 Parter Hol (kaseton podłogowy) 2 10/2/3, 10/2/4, 10/2/5, 10/2/6 43 Piętro I C /5/9, 04/5/10 44 Piętro I C /5/11, 04/5/12 45 Piętro I C /5/13, 04/5/14 46 Piętro I C /5/15, 04/5/16 47 Piętro I C /1/1, 02/1/2 48 Piętro I C /1/3, 02/1/4 49 Piętro I C /1/5, 02/1/6 50 Piętro II C /6/1, 04/6/2 51 Piętro II C /6/3, 04/6/4 52 Piętro II C /6/5, 04/6/6 53 Piętro II C /6/7, 04/6/8 54 Piętro II C /1/11, 02/1/12 55 Piętro II C /1/13, 02/1/14 56 Piętro II C /1/15, 02/1/16 57 Piętro II C /1/17, 02/1/
13 8. UWAGI KOŃCOWE Ostateczną lokalizację punktów przyłączeniowych należy uzgodnić z wyznaczoną osobą z Oddziału Informatycznego Zamawiającego przed ich wykonaniem; Wykonawca do wykonania prac ma użyć fabrycznie nowych elementów pochodzących z bieżącej produkcji; Wszystkie elementy toru kablowego powinny pochodzić od jednego producenta i zapewniać co najmniej 20 letnią gwarancję producenta; Instalację należy wykonać zgodnie z Polskimi Normami oraz przepisami BHP; Poprawność wykonania instalacji potwierdzić wymaganymi pomiarami. Wyniki pomiarów stanowić będą integralną część dokumentacji powykonawcze (również w formie elektronicznej); Wszystkie gniazda oraz tablice rozdzielcze opisać w sposób umożliwiający łatwą identyfikację. Na drzwiczkach tablicy należy umieścić schemat ideowy układu zasilania; Wykonawca jest zobowiązany do wykonania dokumentacji powykonawczej odzwierciedlającej stan istniejący wykonanych prac; Wykonawca wystąpi w imieniu Zamawiającego i uzyska dla powyższego certyfikat producenta na wykonaną sieć strukturalną w kat.6, z co najmniej 20-letnią gwarancją; Przed przystąpieniem do wierceń Wykonawca ma obowiązek sprawdzenia, czy w przegrodach nie występują instalacje (elektryczne, sanitarne) w tym instalacje z tworzyw sztucznych, detektorem do wykrywania przeszkód w przegrodach, np.: D-tect 150 Professional firmy Bosch lub równoważnym;

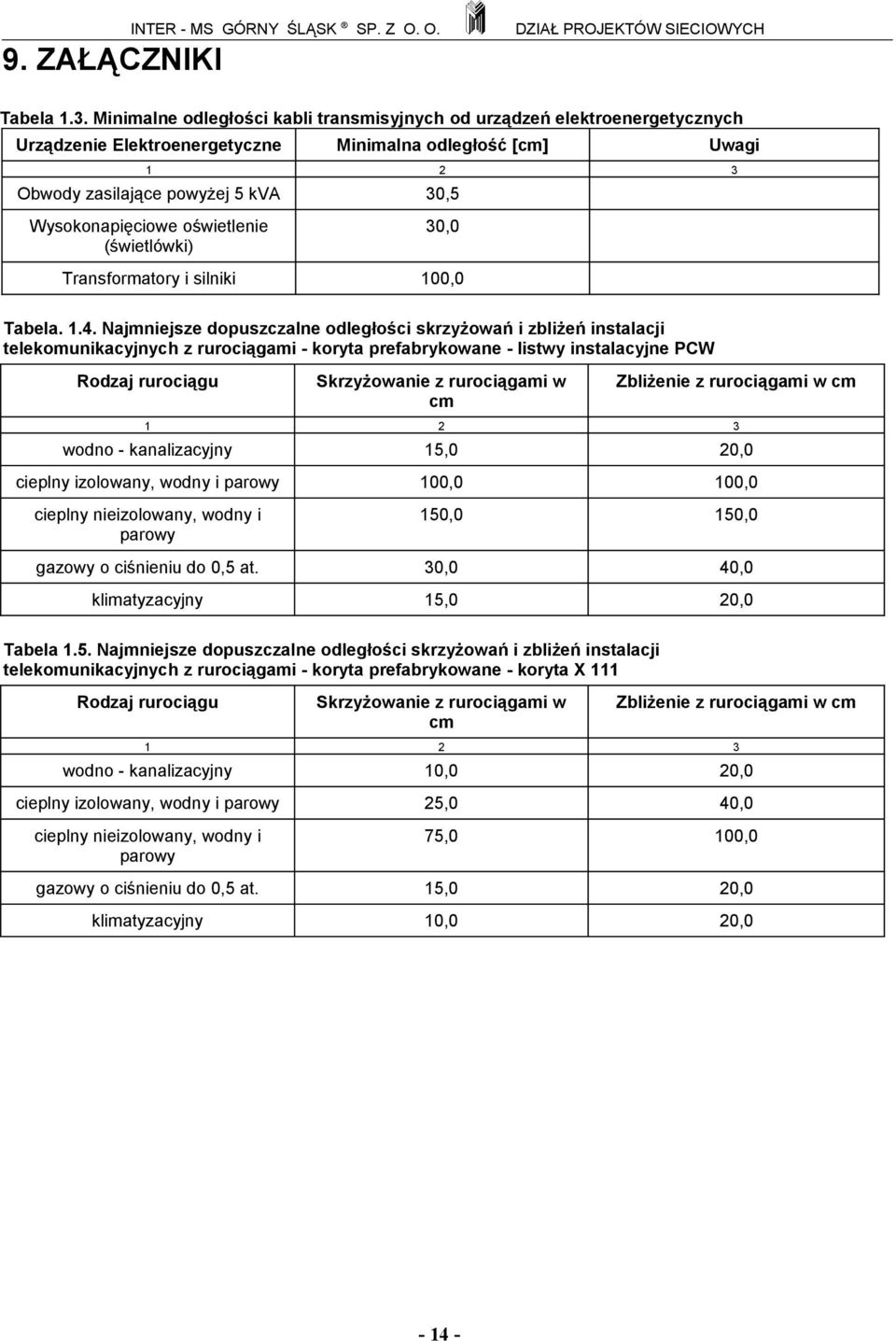

14 9. ZAŁĄCZNIKI INTER - MS GÓRNY ŚLĄSK SP. Z O. O. Tabela 1.3. Minimalne odległości kabli transmisyjnych od urządzeń elektroenergetycznych Urządzenie Elektroenergetyczne Minimalna odległość [cm] Uwagi Obwody zasilające powyżej 5 kva 30,5 Wysokonapięciowe oświetlenie (świetlówki) 30,0 Transformatory i silniki 100,0 Tabela Najmniejsze dopuszczalne odległości skrzyżowań i zbliżeń instalacji telekomunikacyjnych z rurociągami - koryta prefabrykowane - listwy instalacyjne PCW Rodzaj rurociągu Skrzyżowanie z rurociągami w cm Zbliżenie z rurociągami w cm wodno - kanalizacyjny 15,0 20,0 cieplny izolowany, wodny i parowy 100,0 100,0 cieplny nieizolowany, wodny i parowy 150,0 150,0 gazowy o ciśnieniu do 0,5 at. 30,0 40,0 klimatyzacyjny 15,0 20,0 Tabela 1.5. Najmniejsze dopuszczalne odległości skrzyżowań i zbliżeń instalacji telekomunikacyjnych z rurociągami - koryta prefabrykowane - koryta X 111 Rodzaj rurociągu Skrzyżowanie z rurociągami w cm Zbliżenie z rurociągami w cm wodno - kanalizacyjny 10,0 20,0 cieplny izolowany, wodny i parowy 25,0 40,0 cieplny nieizolowany, wodny i parowy 75,0 100,0 gazowy o ciśnieniu do 0,5 at. 15,0 20,0 klimatyzacyjny 10,0 20,0-14 -

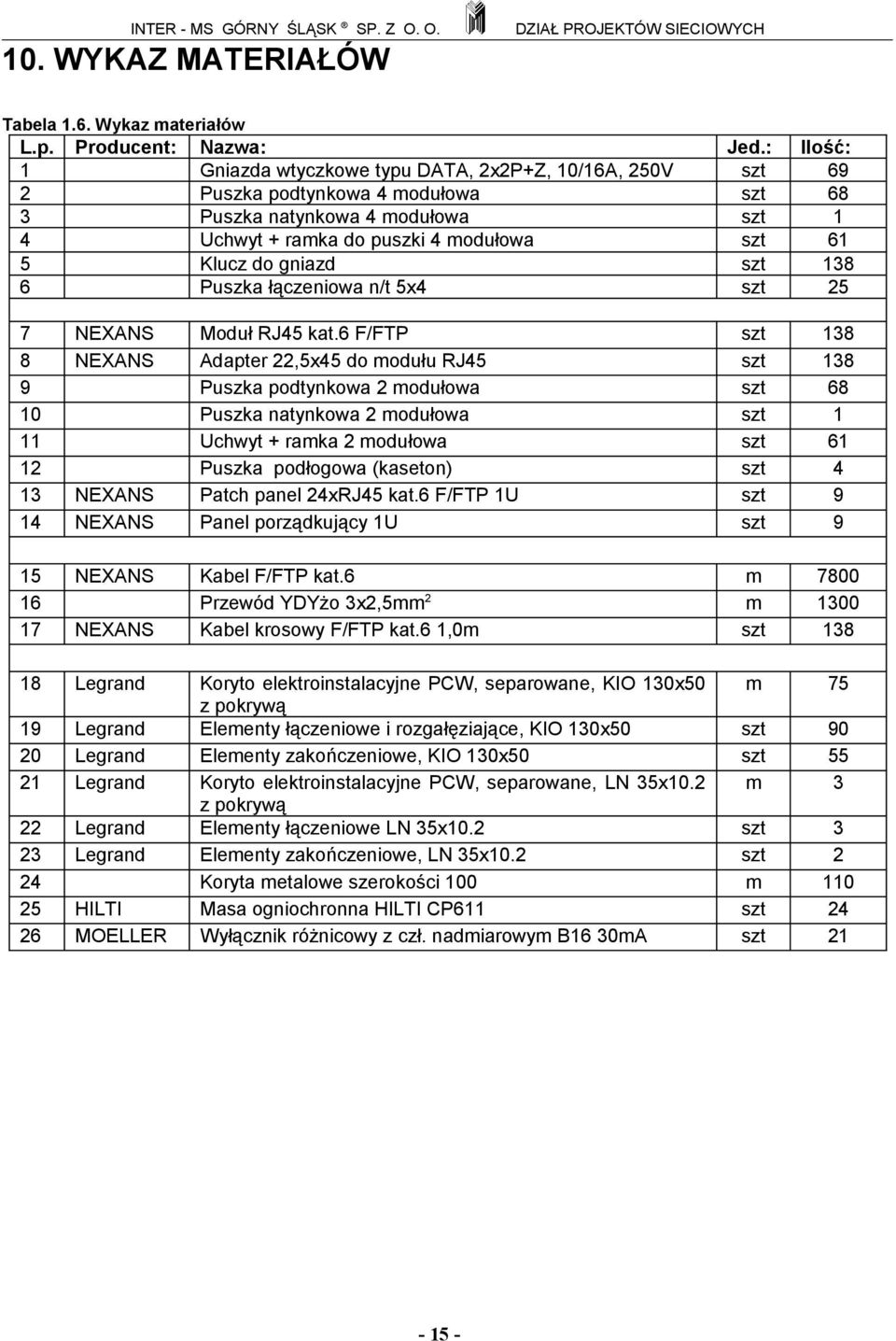

15 10. WYKAZ MATERIAŁÓW Tabela 1.6. Wykaz materiałów L.p. Producent: Nazwa: Jed.: Ilość: 1 Gniazda wtyczkowe typu DATA, 2x2P+Z, 10/16A, 250V szt 69 2 Puszka podtynkowa 4 modułowa szt 68 3 Puszka natynkowa 4 modułowa szt 1 4 Uchwyt + ramka do puszki 4 modułowa szt 61 5 Klucz do gniazd szt Puszka łączeniowa n/t 5x4 szt 25 7 NEXANS Moduł RJ45 kat.6 F/FTP szt NEXANS Adapter 22,5x45 do modułu RJ45 szt Puszka podtynkowa 2 modułowa szt Puszka natynkowa 2 modułowa szt 1 11 Uchwyt + ramka 2 modułowa szt Puszka podłogowa (kaseton) szt 4 13 NEXANS Patch panel 24xRJ45 kat.6 F/FTP 1U szt 9 14 NEXANS Panel porządkujący 1U szt 9 15 NEXANS Kabel F/FTP kat.6 m Przewód YDYżo 3x2,5mm 2 m NEXANS Kabel krosowy F/FTP kat.6 1,0m szt Legrand Koryto elektroinstalacyjne PCW, separowane, KIO 130x50 m 75 z pokrywą 19 Legrand Elementy łączeniowe i rozgałęziające, KIO 130x50 szt Legrand Elementy zakończeniowe, KIO 130x50 szt Legrand Koryto elektroinstalacyjne PCW, separowane, LN 35x10.2 m 3 z pokrywą 22 Legrand Elementy łączeniowe LN 35x10.2 szt 3 23 Legrand Elementy zakończeniowe, LN 35x10.2 szt 2 24 Koryta metalowe szerokości 100 m HILTI Masa ogniochronna HILTI CP611 szt MOELLER Wyłącznik różnicowy z czł. nadmiarowym B16 30mA szt
16 11. UPRAWNIENIA
