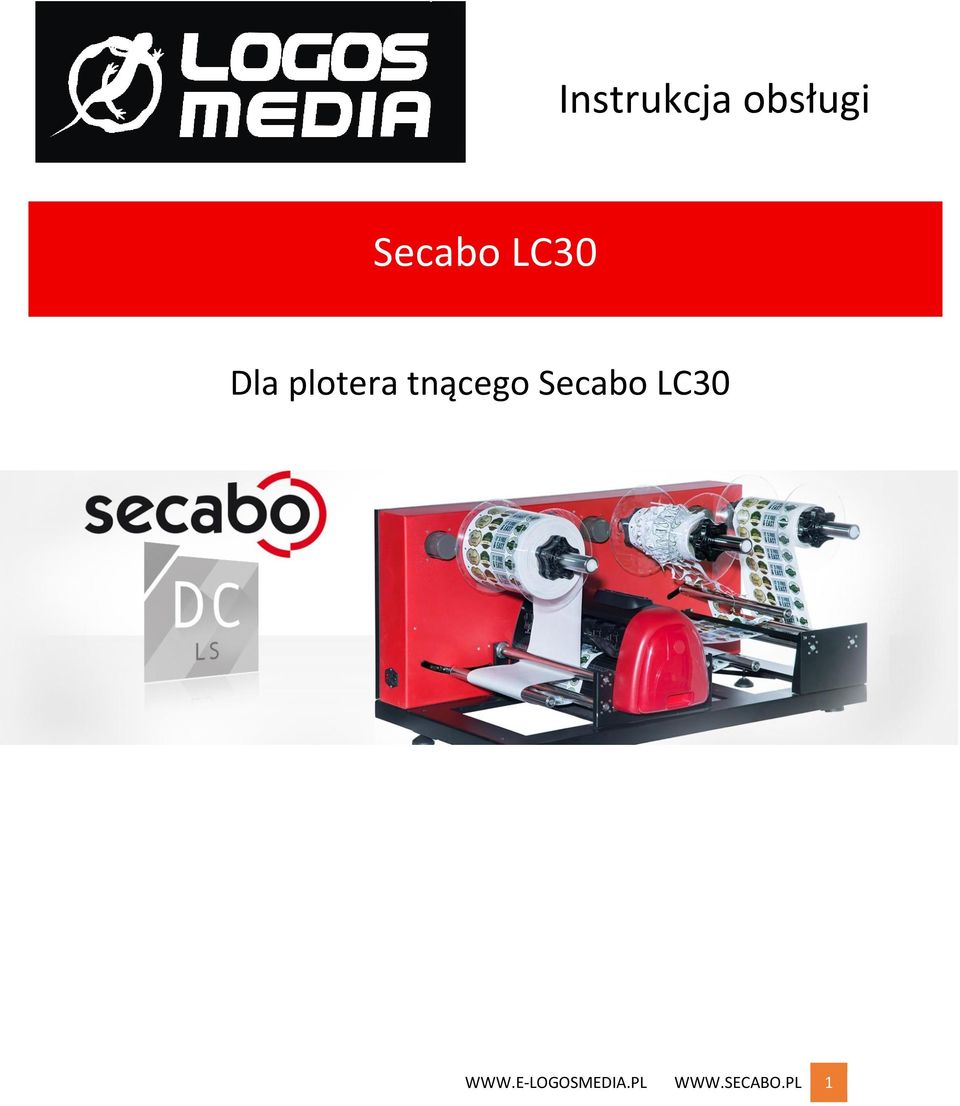

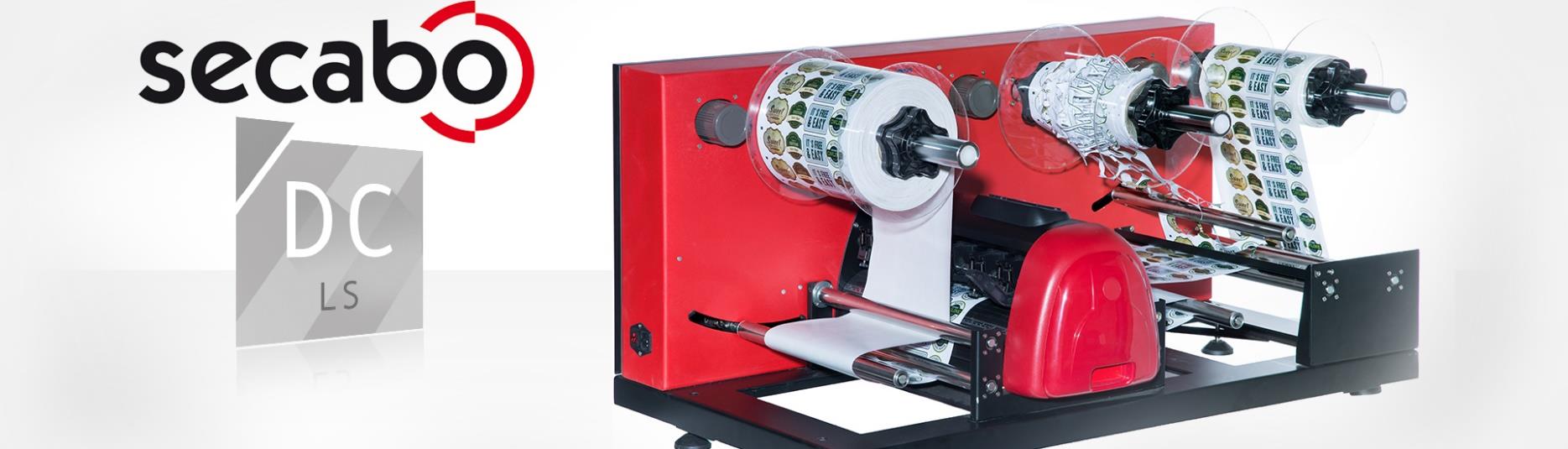

1 Instrukcja obsługi Secabo LC30 Dla plotera tnącego Secabo LC

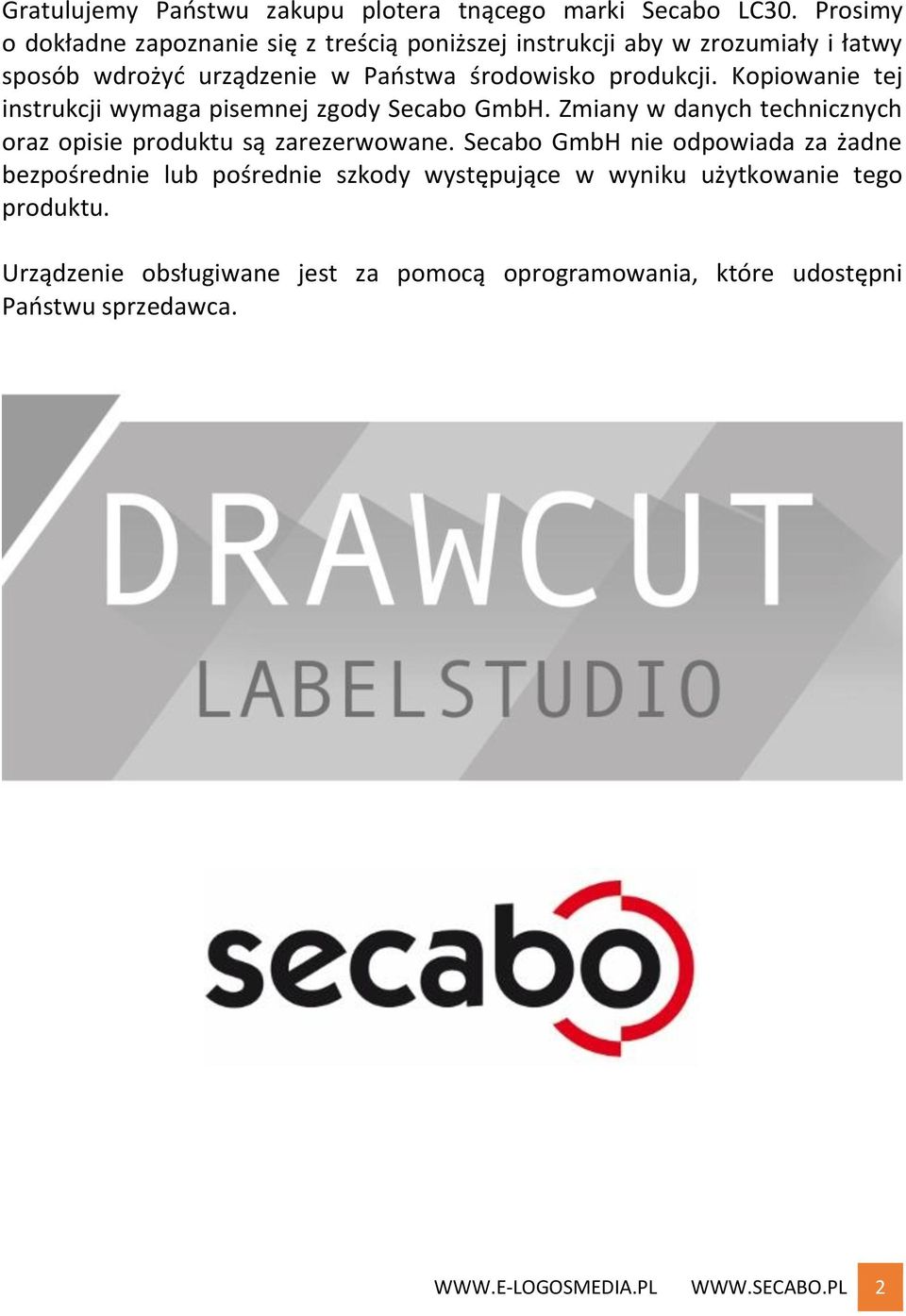

2 Gratulujemy Państwu zakupu plotera tnącego marki Secabo LC30. Prosimy o dokładne zapoznanie się z treścią poniższej instrukcji aby w zrozumiały i łatwy sposób wdrożyć urządzenie w Państwa środowisko produkcji. Kopiowanie tej instrukcji wymaga pisemnej zgody Secabo GmbH. Zmiany w danych technicznych oraz opisie produktu są zarezerwowane. Secabo GmbH nie odpowiada za żadne bezpośrednie lub pośrednie szkody występujące w wyniku użytkowanie tego produktu. Urządzenie obsługiwane jest za pomocą oprogramowania, które udostępni Państwu sprzedawca

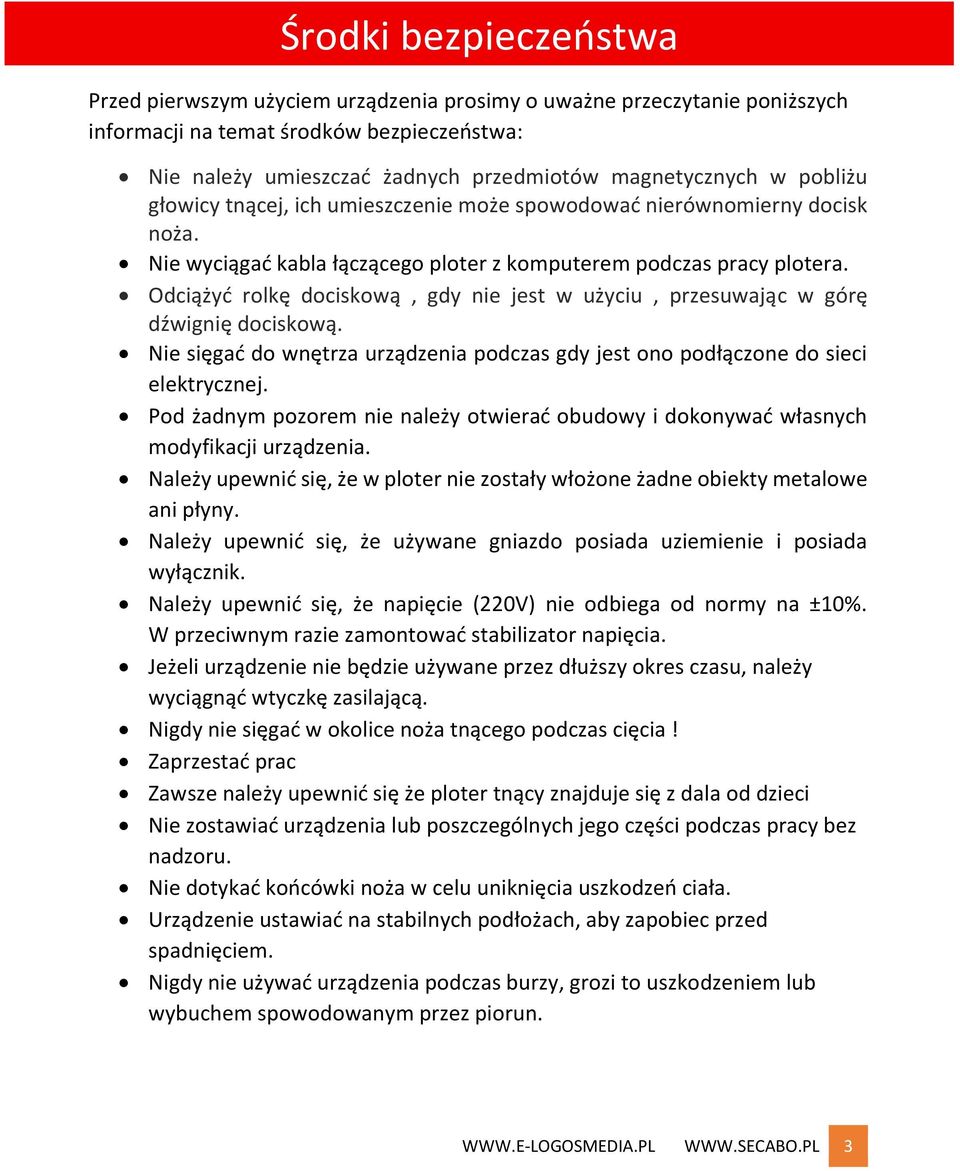

3 11 Środki bezpieczeństwa Przed pierwszym użyciem urządzenia prosimy o uważne przeczytanie poniższych informacji na temat środków bezpieczeństwa: Nie należy umieszczać żadnych przedmiotów magnetycznych w pobliżu głowicy tnącej, ich umieszczenie może spowodować nierównomierny docisk noża. Nie wyciągać kabla łączącego ploter z komputerem podczas pracy plotera. Odciążyć rolkę dociskową, gdy nie jest w użyciu, przesuwając w górę dźwignię dociskową. Nie sięgać do wnętrza urządzenia podczas gdy jest ono podłączone do sieci elektrycznej. Pod żadnym pozorem nie należy otwierać obudowy i dokonywać własnych modyfikacji urządzenia. Należy upewnić się, że w ploter nie zostały włożone żadne obiekty metalowe ani płyny. Należy upewnić się, że używane gniazdo posiada uziemienie i posiada wyłącznik. Należy upewnić się, że napięcie (220V) nie odbiega od normy na ±10%. W przeciwnym razie zamontować stabilizator napięcia. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu, należy wyciągnąć wtyczkę zasilającą. Nigdy nie sięgać w okolice noża tnącego podczas cięcia! Zaprzestać prac Zawsze należy upewnić się że ploter tnący znajduje się z dala od dzieci Nie zostawiać urządzenia lub poszczególnych jego części podczas pracy bez nadzoru. Nie dotykać końcówki noża w celu uniknięcia uszkodzeń ciała. Urządzenie ustawiać na stabilnych podłożach, aby zapobiec przed spadnięciem. Nigdy nie używać urządzenia podczas burzy, grozi to uszkodzeniem lub wybuchem spowodowanym przez piorun

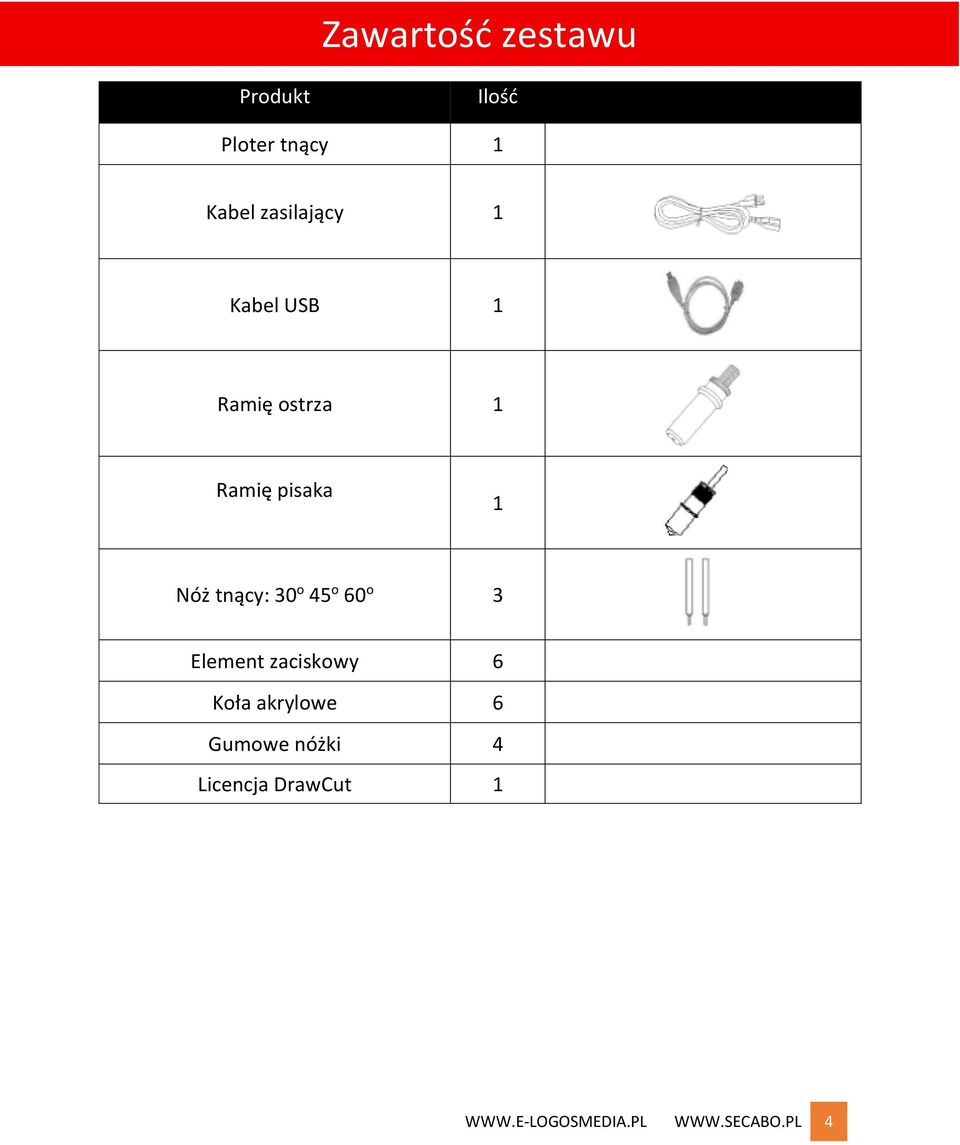

4 Zawartość zestawu Produkt Ilość Ploter tnący 1 Kabel zasilający 1 Kabel USB 1 Ramię ostrza 1 Ramię pisaka 1 Nóż tnący: 30 o 45 o 60 o 3 Element zaciskowy 6 Koła akrylowe 6 Gumowe nóżki 4 Licencja DrawCut

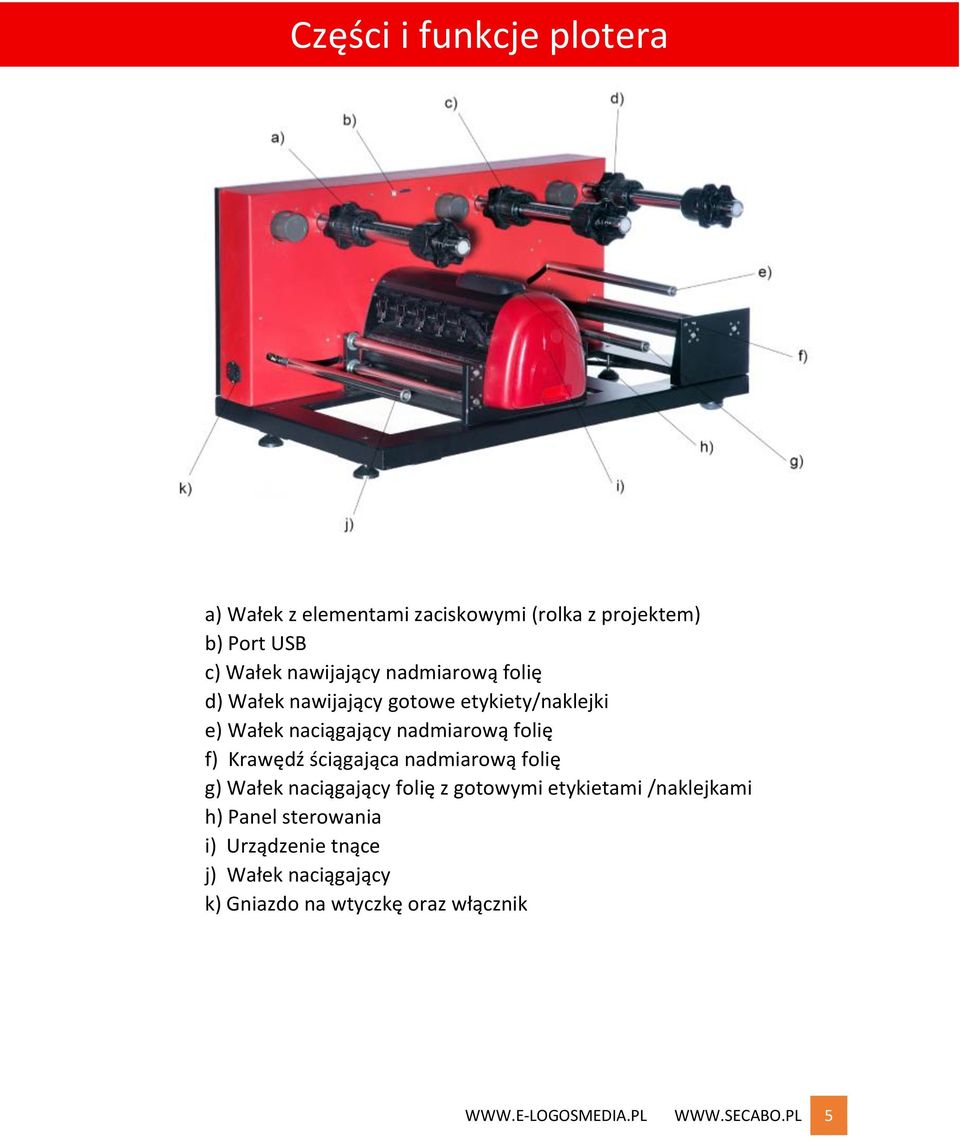

5 Części i funkcje plotera a) Wałek z elementami zaciskowymi (rolka z projektem) b) Port USB c) Wałek nawijający nadmiarową folię d) Wałek nawijający gotowe etykiety/naklejki e) Wałek naciągający nadmiarową folię f) Krawędź ściągająca nadmiarową folię g) Wałek naciągający folię z gotowymi etykietami /naklejkami h) Panel sterowania i) Urządzenie tnące j) Wałek naciągający k) Gniazdo na wtyczkę oraz włącznik 5

6 Praca z ploterem Panel sterujący Działania wstępne oraz oprogramowanie Uwaga! Przed przystąpieniem do pracy zainstaluj wygamane oprogramowanie DrawCut LabelStudio. Instalacja DrawCut LabelStudio Secabo LC30 sprzedawane jest wraz z oprogramowaniem DrawCut LabelStudio, które musi być aktywowane przez Internet. Jeżeli na komputerze na którym zainstalowano oprogramowanie nie ma dostępu do internetu, aktywacja może się odbyć za pomocą innego komputera. Zainstaluj oprogramowanie zgodnie z instrukcją: Na czas instalacji programu wyłącz zaporę Windows Firewall oraz oprogramowanie antywirusowe. Pobierz aktualną wersję DrawCut LabelStudio ze strony: cut.com

7 Podczas instalacji zostaniesz poproszony o 26-cyfrony kod instalacyjny, który należy wpisać w momencie pojawienia się komunikatu. DrawCut LabelStudio jest gotowy do użycia. Instalacja Secabo LC30 w DrawCut LabelStudio Należy zachować świadomość, że Secabo LC30 pracuje wyłącznie pod systemami operacyjnymi: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1 Windows 10. Praca na starszych wersjach systemu Windows jest niemożliwa. Połącz swój komputer z ploterem Secabo za pomocą kabla USB. Włącz urządzenie. Twój ploter zostanie automatycznie wykryty. System Windows wyszuka odpowiedniego sterownika i przeprowadzi proces jego instalacji. Może to zająć trochę czasu, natomiast po tej operacji urządzenie będzie gotowe do użycia. Włącz DrawCut LabelStudio. Oprogramowanie automatycznie rozpozna nasze urządzenie, nie ma konieczności ręcznej instalacji. Rozpoczęcie pracy z ploterem Rozpakuj ploter LC30 i postaw go na stabilnym podłożu. Unikaj podnoszenia za wały, zamiast tego unieś ploter łapiąc za dolną podstawę. Zamontuj gumowe nóżki podnosząc jedną stronę urządzenia i przykręcając je do dolnej podstawy. Luźna nakrętka służy do zablokowania i zamocowania nóżki, gdy ta jest już ustawiona w ostatecznej pozycji

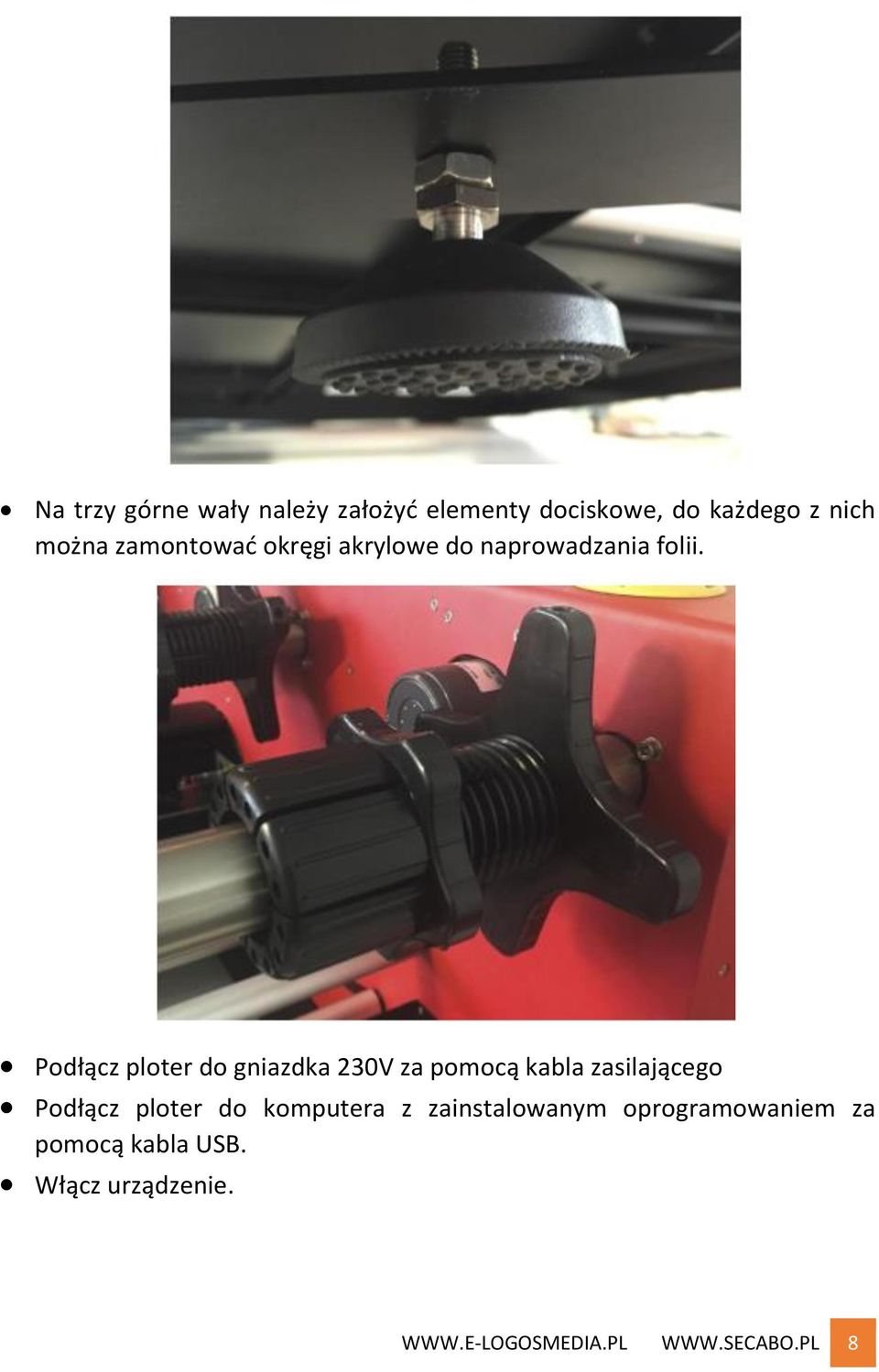

8 Na trzy górne wały należy założyć elementy dociskowe, do każdego z nich można zamontować okręgi akrylowe do naprowadzania folii. Podłącz ploter do gniazdka 230V za pomocą kabla zasilającego Podłącz ploter do komputera z zainstalowanym oprogramowaniem za pomocą kabla USB. Włącz urządzenie

9 Instalacja i ustawienie noża Weź jeden z dostarczonych noży i umieść go w uchwyt noża w taki sposób, żeby ostra strona wystawała z przodu. Teraz poprzez śrubę w górnej części ramienia noża (uchwytu) należy ustawić odpowiednią głębokość cięcia. Głębokość będzie ustawiona, jeśli ostrożnie i delikatnie przesuwając opuszek palca po ostrzu, poczujemy jedynie lekkie drapanie. Ponieważ głębokość cięcia zależy od materiału, może być konieczne ponowne ustawienie ostrza. Zabezpieczyć ustawienie ostrza dokręcając złotą nakrętkę Wciśnij trzpień na tylnym końcu ramienia, aby w każdej chwili usunąć i wymienić ostrze. Uwaga! Grozi skaleczeniem. Montaż uchwytu na nóż Na początku poluźnij wystarczająco zacisk mocujący uchwyt na głowicy tnącej Następnie włóż uchwyt od góry w otwór po prawej stronie do momentu kontaktu i wyciągnąć ciasną nakrętkę blokującą. Upewnij się, że uchwyt jest również odpowiednio zabezpieczony a) Ramię (uchwyt) noża b) Docisk 9

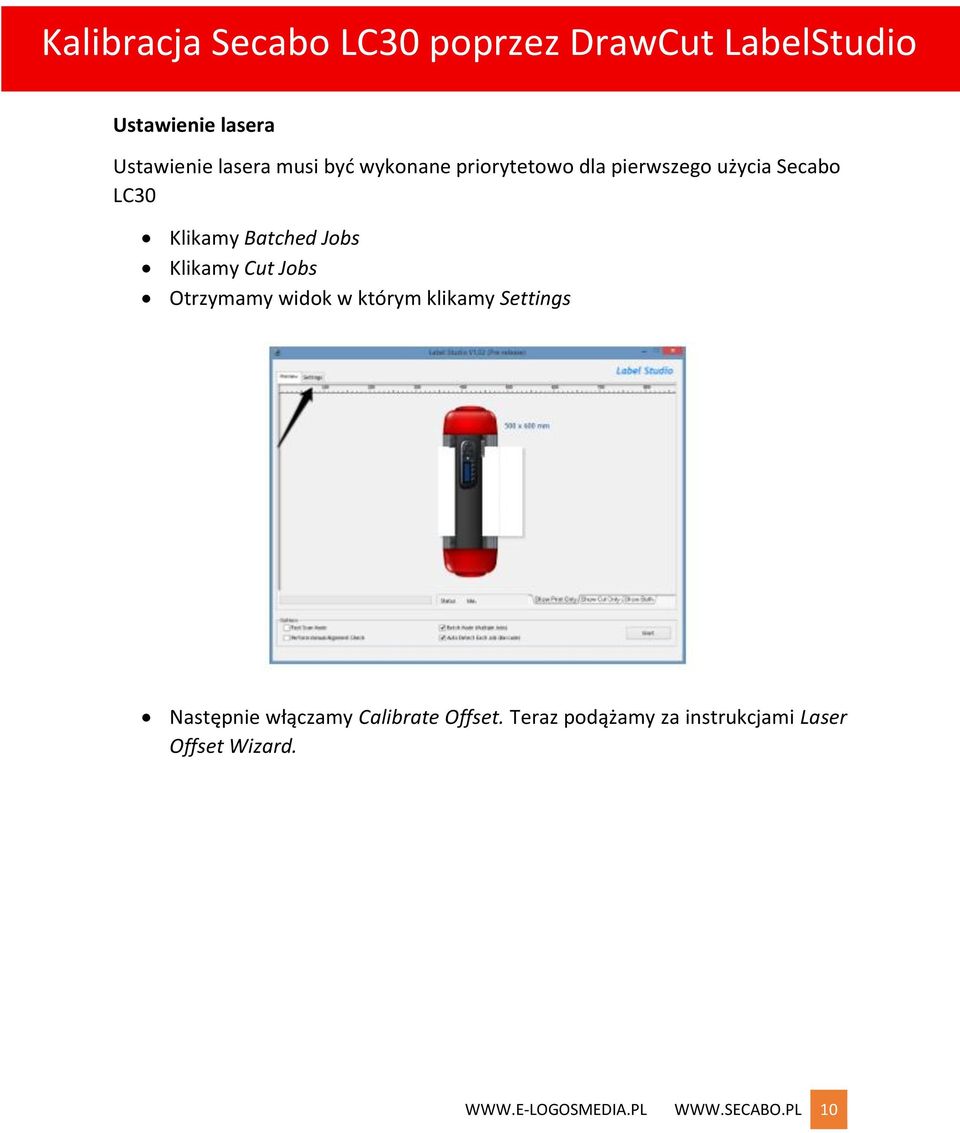

10 Kalibracja Secabo LC30 poprzez DrawCut LabelStudio Ustawienie lasera Ustawienie lasera musi być wykonane priorytetowo dla pierwszego użycia Secabo LC30 Klikamy Batched Jobs Klikamy Cut Jobs Otrzymamy widok w którym klikamy Settings Następnie włączamy Calibrate Offset. Teraz podążamy za instrukcjami Laser Offset Wizard

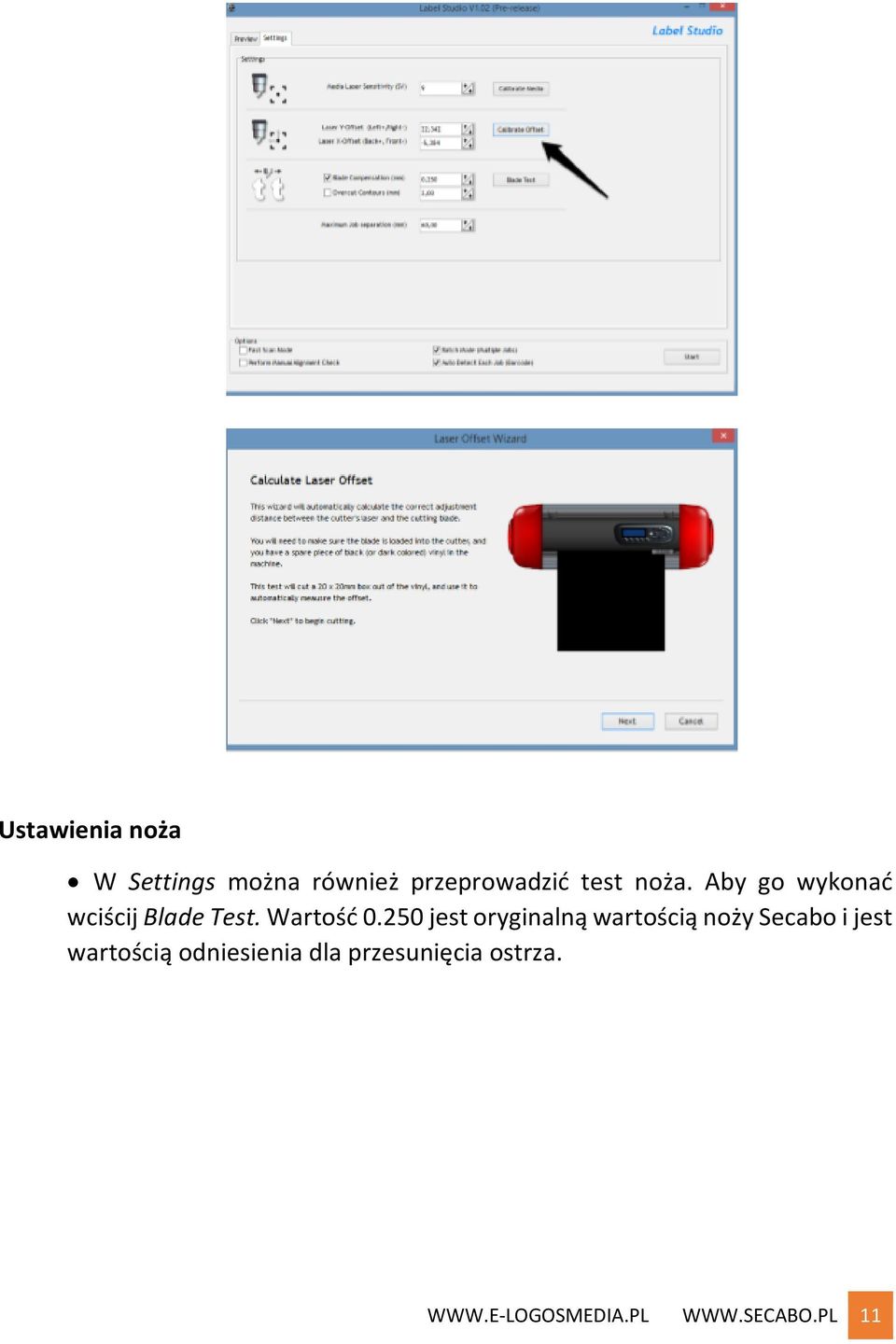

11 Ustawienia noża W Settings można również przeprowadzić test noża. Aby go wykonać wciścij Blade Test. Wartość jest oryginalną wartością noży Secabo i jest wartością odniesienia dla przesunięcia ostrza

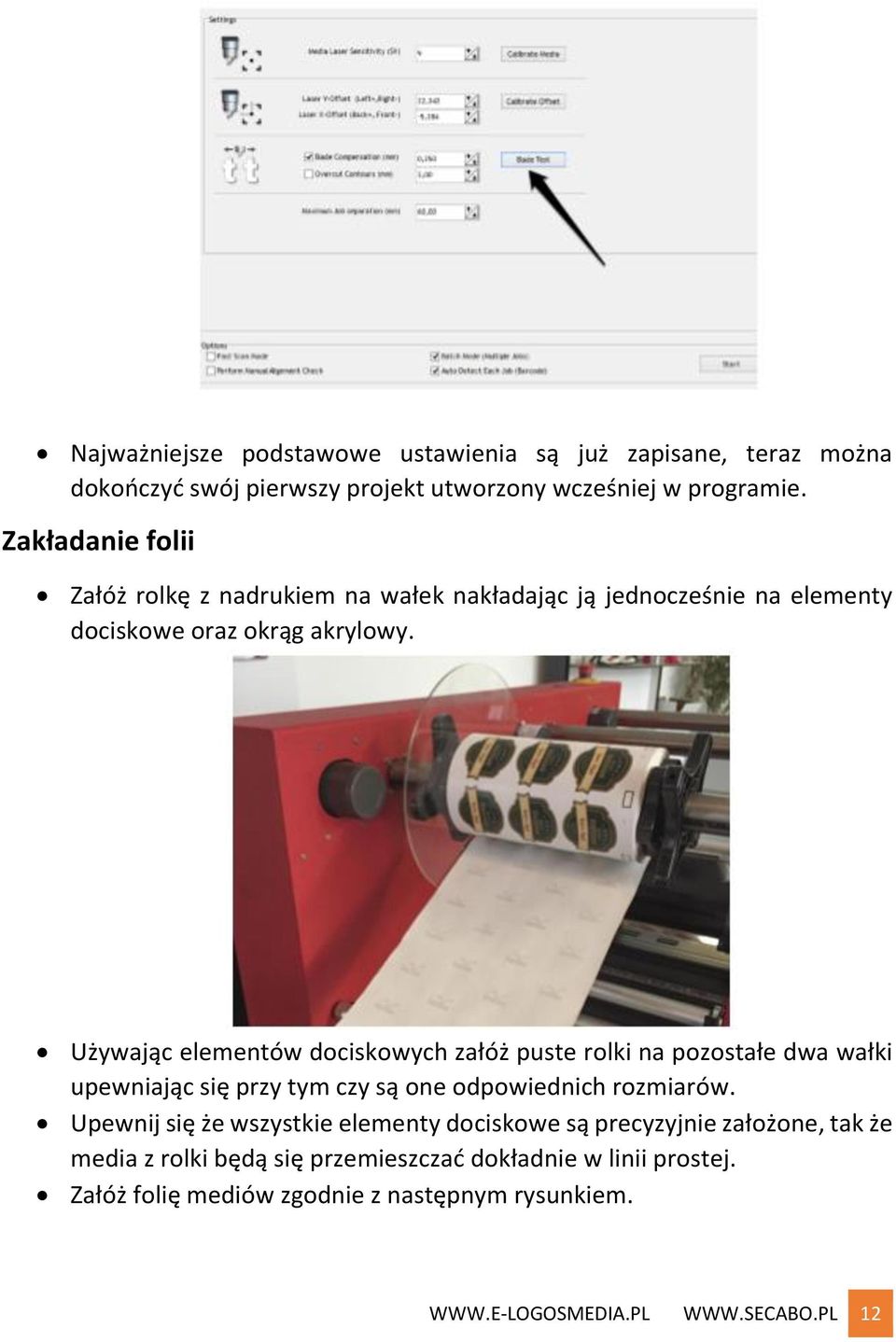

12 Najważniejsze podstawowe ustawienia są już zapisane, teraz można dokończyć swój pierwszy projekt utworzony wcześniej w programie. Zakładanie folii Załóż rolkę z nadrukiem na wałek nakładając ją jednocześnie na elementy dociskowe oraz okrąg akrylowy. Używając elementów dociskowych załóż puste rolki na pozostałe dwa wałki upewniając się przy tym czy są one odpowiednich rozmiarów. Upewnij się że wszystkie elementy dociskowe są precyzyjnie założone, tak że media z rolki będą się przemieszczać dokładnie w linii prostej. Załóż folię mediów zgodnie z następnym rysunkiem

13 Upewnij się, że dźwignia zaciskowa urządzenia tnącego jest otwarta podczas załadunku folii. Trzymać mocno folię na środkowym wale, dokładnie tak samo postępując z folią na ostatnim. Po założeniu folii jak na powyższym obrazku, należy odciągnąć wałek naciągający (balansujący) folię z gotowymi naklejkami i przepuścić przez ploter ok 1-2m projektu w celu umożliwienia automatycznego naciągu Upewnij się że folia leży w odpowiednio symetrycznej pozycji względem rolek zamieszczonym wewnątrz plotera Zamknij dźwignię dociskową i zakończ zakładanie folii

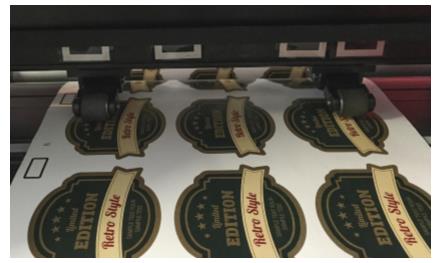

14 Test cięcia Wykonaj test cięcia w trybie Online klikając przycisk Test. Ploter tnący wytnie w folii trójkąt z prostokątną ramką w miejscu aktualnego punktu początkowego. Podczas testu, materiał powinien być wycięty równo i nie powinien zostać zabrudzony przez ploter. Jeśli materiał został wycięty nierówno, docisk noża jest nieodpowiedni lub uchwyt noża jest źle ustawiony, należy to skorygować i wykonać test ponownie

15 KONTAKT Ustawienia i czynności Online/Ofline Po włączeniu urządzenia i wykonaniu resetu, urządzenie przechodzi w tryb Online. Poprzez użycie przycisku On/Off Line można przechodzić między trybami. Podczas cięcia, ploter musi być ustawiony w tryb Online. Trybu Offline należy używać podczas zmiany konfiguracji ustawień. Poruszanie głowicą tnącą W trybie Offline, głowica tnąca może być przesuwana w lewo i prawo. Służą do tego przyciski Force. Przyciskami Speed możemy przesuwać nasz projekt. Odpowiadające im współrzędne X i Y widoczne są na wyświetlaczu. Ustawienie punktu początkowego Aby ustawić odpowiedni punt startowy cięcia, należy przesunąć w trybie Offline głowicę tnącą w taki sposób, aby punkt lasera znajdował się w prostokącie początkowym znajdującym się przy prostokącie z kodem kreskowym. Następnie wciśnij kółko z krzyżykiem. Ploter automatycznie przejdzie w tryb Online

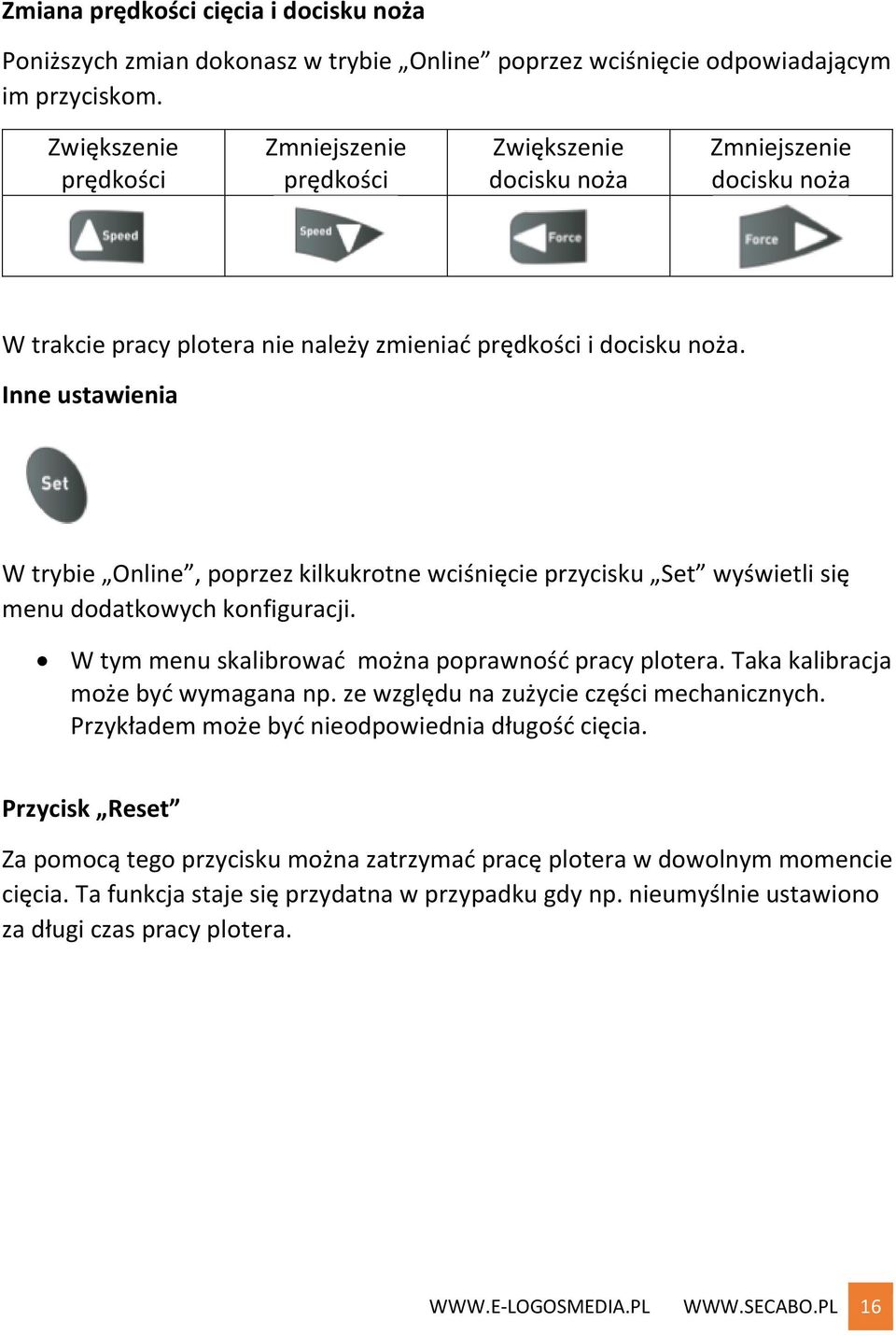

16 Zmiana prędkości cięcia i docisku noża Poniższych zmian dokonasz w trybie Online poprzez wciśnięcie odpowiadającym im przyciskom. Zwiększenie prędkości Zmniejszenie prędkości Zwiększenie docisku noża Zmniejszenie docisku noża W trakcie pracy plotera nie należy zmieniać prędkości i docisku noża. Inne ustawienia W trybie Online, poprzez kilkukrotne wciśnięcie przycisku Set wyświetli się menu dodatkowych konfiguracji. W tym menu skalibrować można poprawność pracy plotera. Taka kalibracja może być wymagana np. ze względu na zużycie części mechanicznych. Przykładem może być nieodpowiednia długość cięcia. Przycisk Reset Za pomocą tego przycisku można zatrzymać pracę plotera w dowolnym momencie cięcia. Ta funkcja staje się przydatna w przypadku gdy np. nieumyślnie ustawiono za długi czas pracy plotera

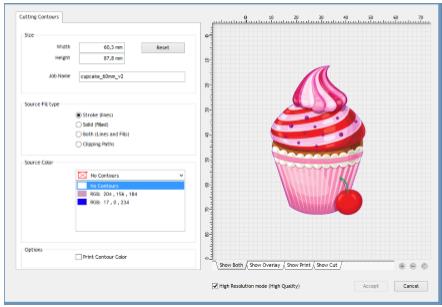

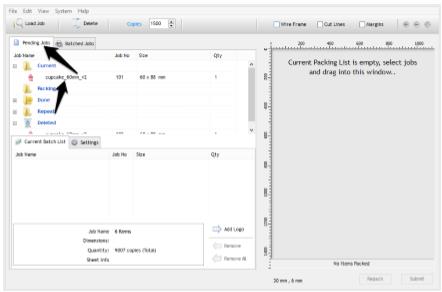

17 Tworzenie projektu za pomocą LabelStudio Do programu DrawCut LabelStudio możemy zaimportować plik PDF zawierający grafikę z wektorem wyznaczającym kontur cięcia, posiadającym kolor wyróżniający go na tle grafiki. Aby zaimportować do programu utworzone wcześniej logo zapisane w formacie PDF należy wybrać File -> Load Artwork oraz wskazać lokalizację pliku Następnie otworzy się menu tworzenia konturu

18 Definiujemy w nim kontur cięcia wybierając kolor wektora oraz rodzaj linii. Jeżeli nie chcemy aby nasz kontur był drukowany, odznaczamy opcję Print Contour Color. W zakładce Show Cut znajduje się podgląd konturu cięcia. Klikamy Accept W tym momencie logo zostanie przeniesione do folderu Current

19 W zakładce Settings należy ustawić odpowiednią konfigurację projektu: Media Width : Ustala szerokość materiału na którym nadrukowany zostanie projekt, determinuje on także ile kopii zmieści się w jednej linii szablonu Block Height : Określa długość bloku (na rysunku oznaczony niebieską linią) po którym ponownie zostanie wczytany marker Top Margin: Określa odległość pomiędzy drukowanymi cyklami (powtórzeniami) Job Spacing: Określa odległość pomiędzy kopiami cdoublemarks: Włączenie tej opcji doda nam dodatkową, drugą linię markerów (wpływa na czas pracy) Kliknij dwukrotnie na swój projekt i przejdź do zakładki Current Batch List kliknij Add Logo i ustaw liczbę kopii

20 Na koniec wciśnij Submit Nasze projekty wędrują do zakładki Batched Jobs i są gotowe do końcowego etapu pracy, czyli wydruku i cięcia. Klikamy przycisk Build Print i zaznaczamy pole Save and print PDF, aby przejść do wydruku projektu

21 Przed przystąpieniem do cięcia, status powinien widnieć jako Printed:... Po założeniu rolek z wydrukowanym projektem klikamy Cut Jobs i ustawiamy laser na prostokącie wyznaczającym pozycję początkową pracy plotera. Gotowe! W tym momencie możemy zapoczątkować pracę plotera. Start!

22 Noże tnące - informacja Noże tnące przeznaczone dla plotera Secabo LC30 są delikatnymi, ostrymi i niebezpiecznymi narzędziami tnącymi. Przechowuj noże z dala od dzieci. Aby uniknąć obrażeń ciała należy zachować szczególną ostrożność przy ich użyciu. Noże należy przechowywać z założoną osłonką ochronną. Jeżeli końcówka ostrza uderza w twarde materiały, takie jak szkło lub kamień, może dojść do pęknięcia końcówki ostrza, przez co nóż staje się bezużyteczny. Należy unikać podobnych sytuacji. Proszę wziąć pod uwagę następujące instrukcje, które pomogą zapobiec niepotrzebnemu zużywaniu noży a przez to osiągnąć ich długą trwałość i żywotność: Należy unikać nacięć w ciętym materiale, spowodują one większe zużycie ostrza. Dla grubszych materiałów użyj noży dla nich przeznaczonych Głębokość cięcia noża powinien być dostosowany w ten sposób, by nacinał wyznaczony materiał, głębsze wystawanie noża zmniejszy jego wytrzymałość. Postrzępione krawędzie cięcia wskazują na stępienie się noża. Należy natychmiast go wymienić!

23 Dane techniczne Model Typ silnika Maksymalna szerokość materiału Maksymalna szerokość cięcia Połączenie Wyświetlacz Pamięć Maksymalna szybkość cięcia Maksymalna grubość materiału LC30 Servo 400mm 305mm USB Podświetlany, LCD 4MB 960mm/s 1mm Nacisk noża g Rozdzielczość mechaniczna Dokładność powtarzania Zasilanie Otoczenie Waga bez/z opakowaniem Wymiary 0,0125mm < +/- 0,08mm AC 90V 240V / 50Hz-60Hz +5 O C o C / 30% - 70% wilgotności 75/110 kg 103 x 50 x 67cm

24 Instrukcja została przetłumaczona z oryginalnej wersji angielskiej. Wszelkie pytania i uwagi prosimy zgłaszać na poniższe dane kontaktowe Kontakt Logos Media tel. : biuro@logosmedia.com.pl www:
