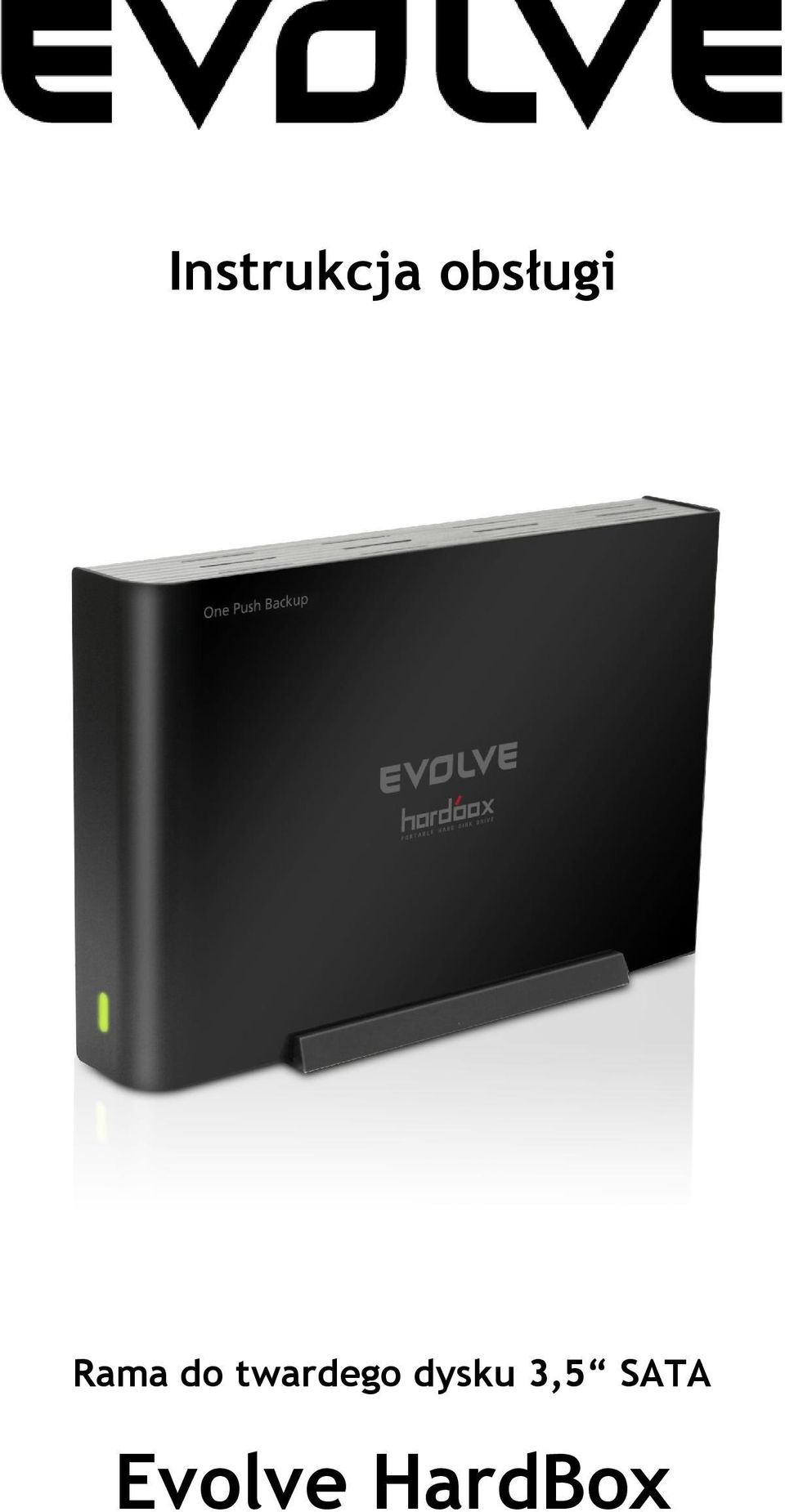

1 Instrukcja obsługi Rama do twardego dysku 3,5 SATA Evolve HardBox

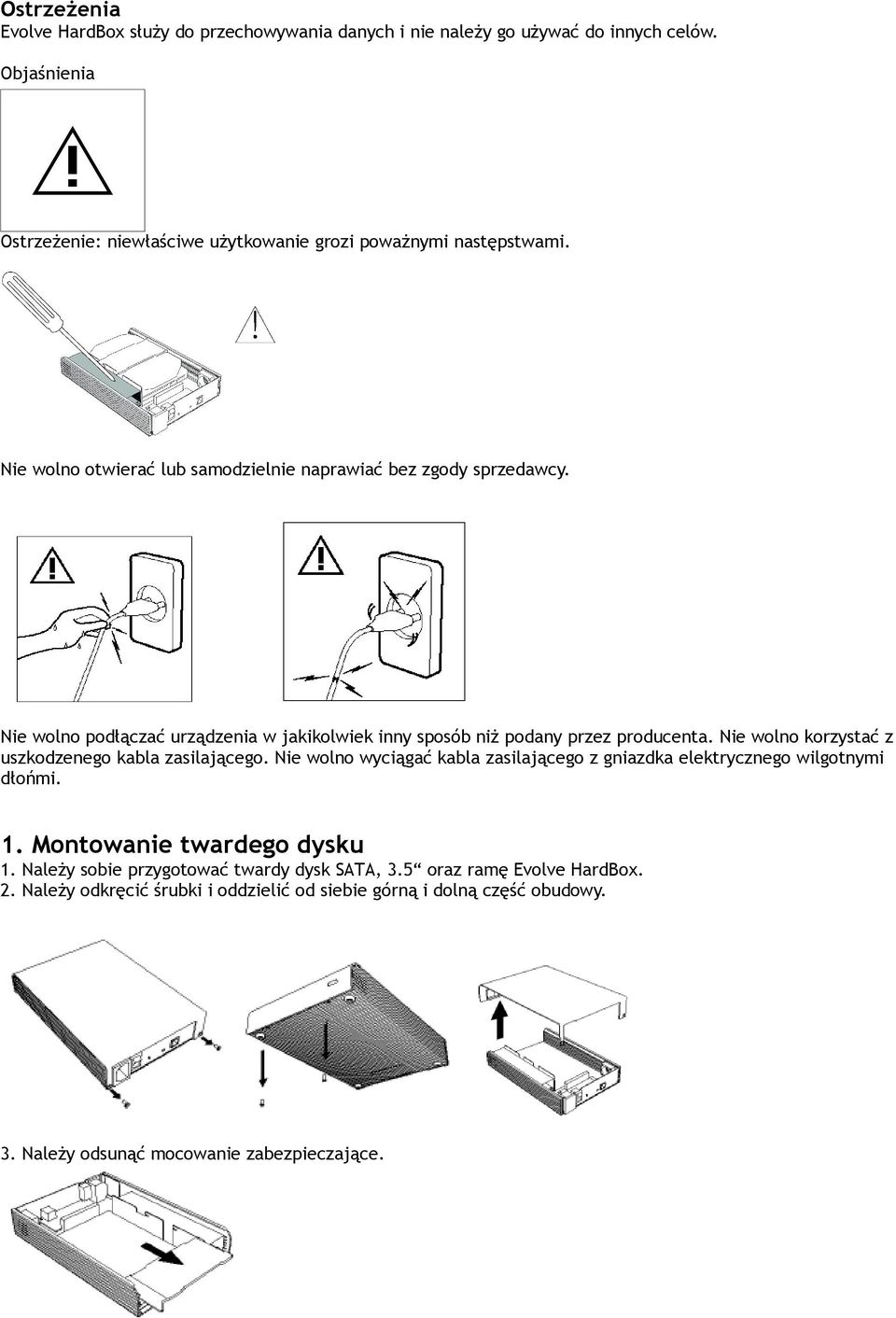

2 Ostrzeżenia Evolve HardBox służy do przechowywania danych i nie należy go używać do innych celów. Objaśnienia Ostrzeżenie: niewłaściwe użytkowanie grozi poważnymi następstwami. Nie wolno otwierać lub samodzielnie naprawiać bez zgody sprzedawcy. Nie wolno podłączać urządzenia w jakikolwiek inny sposób niż podany przez producenta. Nie wolno korzystać z uszkodzenego kabla zasilającego. Nie wolno wyciągać kabla zasilającego z gniazdka elektrycznego wilgotnymi dłońmi. 1. Montowanie twardego dysku 1. Należy sobie przygotować twardy dysk SATA, 3.5 oraz ramę Evolve HardBox. 2. Należy odkręcić śrubki i oddzielić od siebie górną i dolną część obudowy. 3. Należy odsunąć mocowanie zabezpieczające.

3 4. W celu dobrego umocowania twardego dysku SATA najpierw należy podłączyć kabel do transferu danych i kabel zasilający. 5. Należy umocować twardy dysk w ramie. 6. Należy połączyć górną i dolną część obudowy zgodnie z rysunkiem. 7. Należy przymocować dolną pokrywę do ramy głównej. 8. Należy przymocować dolną pokrywę do obudowy. Uwaga: podczas wymiany twardego dysku kabel zasilający powinien być odłączony.

4 Korzystanie ze stojaka 2. Główne funkcje 1. AC Power: podłączenie kabla zasilającego. 2. ON/OFF switch: włącznik/wyłącznik. 3. Backup button: naciśnięcie powoduje rozpoczęcie zapisywania kopii zapasowych ustawionych w programie Instellistor. 4. Przełącznik bezpieczeństwa zapisu - zamknięty: brak możliwości zapisu. - otwarty: zapis umożliwiony. 5. USB port: służy do podłączenia ramy do komputera. Diody LED 1. zielona dioda LED: pali się wtedy gdy jest podłączone zasilanie. 2. czerwona dioda LED: pali się przy dostępie do plików. 3 Podłączenie do PC Przy Windows 2000/XP/2003/Vista nie potrzeba instalować sterowników. 1) Należy podłączyć HardBox do PC. 2) System wykryje je jako urządzenie "USB Mass Storage". Zakończenie podłączenia USB Na prawo na dole na liście narzędzi należy wybrać opcję Bezpieczne odłączanie urządzenia.

5 4. Jak używać software IntelliStor IntelliStor LT krótka instrukcja obsługi 1. Instalacja IntelliStor LT 1) Należy rozpocząć instalację z CD-ROM IntelliStorLTSetup(ENG).exe 2) Po zakończeniu instalacji należy zresetować system. 3) Na monitorze komputera pojawi się ikona IntelliStor. 2. Wybór miejsca do zapisywania kopii zapasowych Należy otworzyć program IntelliStor poprzez kliknięcie na jego ikonkę na monitorze. Należy wybrać miejsce, gdzie będą zapisywane kopie zapasowe. W przypadku, gdy kopie zapasowe mają być zapisywane na dysku zewnętrznym należy wybrać External HDD. Należy kliknąć na Next by przejść do następnego kroku. 3. Ustawienie innych możliwości Można wybrać File Compression (kompresja danych)/encryption (szyfrowanie), File Versioning (wersja pliku), Automatically close protect window after job completion (Automatyczne zamykanie okna po wykonaniu zadania), Protect Window Minimize When Backup (Minimalizowanie z czasie zapisywania danych), Shutdown system on completion (Wyłączenie systemu po zakończeniu) i inne. 4. Ustawianie rodzai plików do zapisywania w kopiach zapasowych Można wybrać, które rodzaje plików będą zapisywane w kopiach zapasowych. W przypadku naciśnięcia Next bez zaznaczenia wyboru, zapisywane będą wszystkie rodzaje plików.

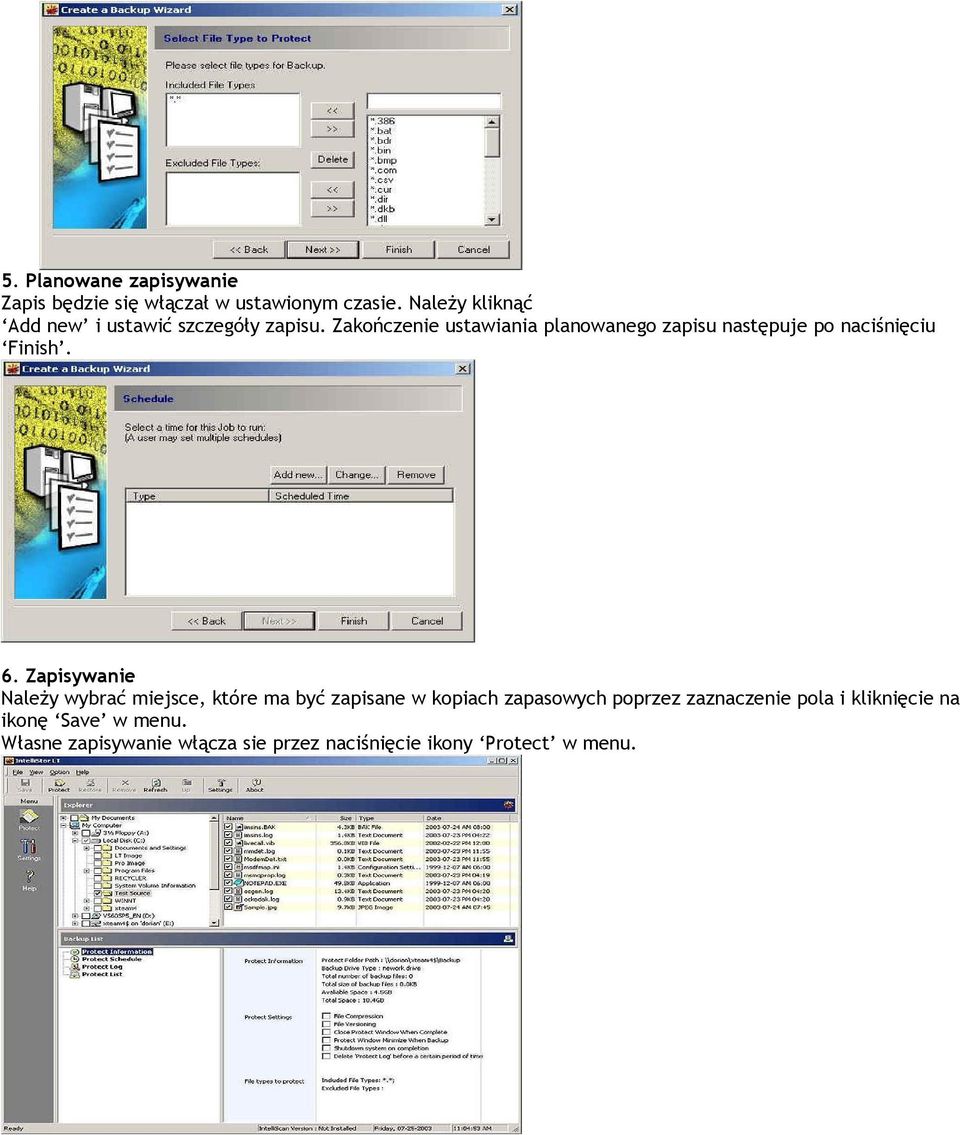

6 5. Planowane zapisywanie Zapis będzie się włączał w ustawionym czasie. Należy kliknąć Add new i ustawić szczegóły zapisu. Zakończenie ustawiania planowanego zapisu następuje po naciśnięciu Finish. 6. Zapisywanie Należy wybrać miejsce, które ma być zapisane w kopiach zapasowych poprzez zaznaczenie pola i kliknięcie na ikonę Save w menu. Własne zapisywanie włącza sie przez naciśnięcie ikony Protect w menu.

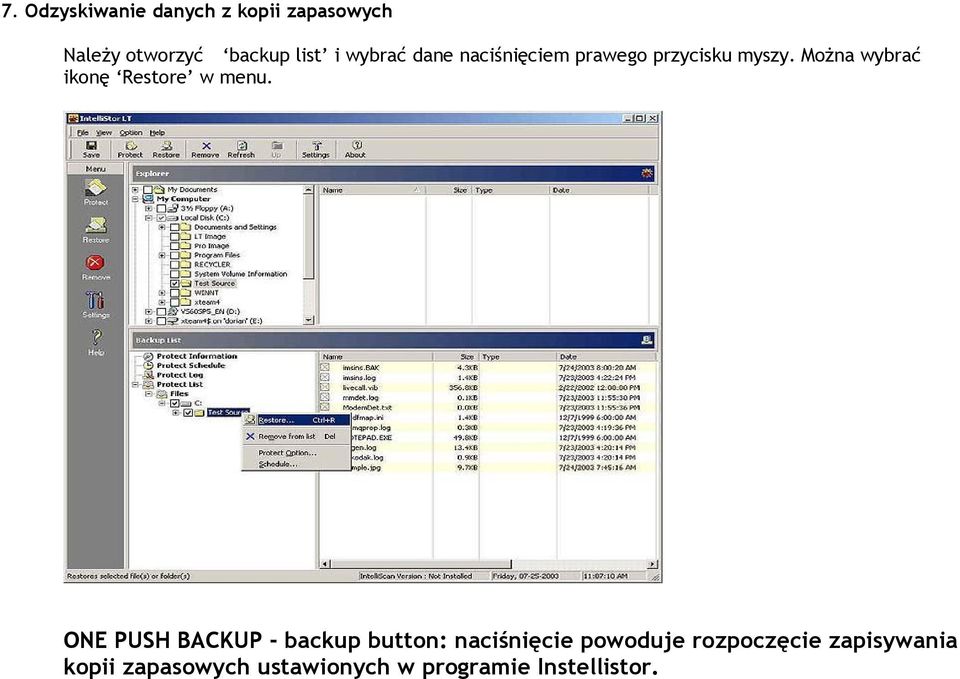

7 7. Odzyskiwanie danych z kopii zapasowych Należy otworzyć backup list i wybrać dane naciśnięciem prawego przycisku myszy. Można wybrać ikonę Restore w menu. ONE PUSH BACKUP - backup button: naciśnięcie powoduje rozpoczęcie zapisywania kopii zapasowych ustawionych w programie Instellistor.

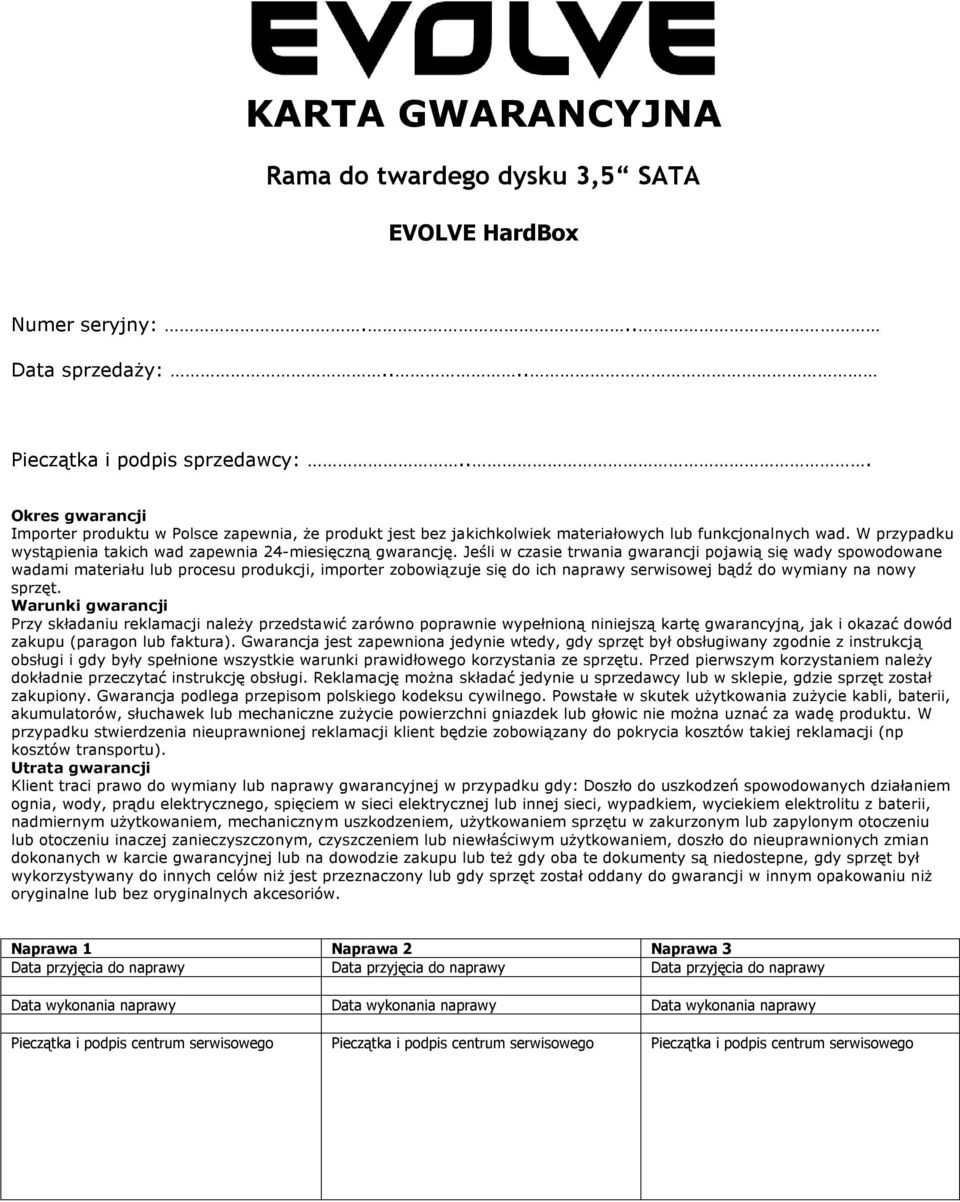

8 KARTA GWARANCYJNA Rama do twardego dysku 3,5 SATA EVOLVE HardBox Numer seryjny:... Data sprzedaży:.... Pieczątka i podpis sprzedawcy:... Okres gwarancji Importer produktu w Polsce zapewnia, że produkt jest bez jakichkolwiek materiałowych lub funkcjonalnych wad. W przypadku wystąpienia takich wad zapewnia 24-miesięczną gwarancję. Jeśli w czasie trwania gwarancji pojawią się wady spowodowane wadami materiału lub procesu produkcji, importer zobowiązuje się do ich naprawy serwisowej bądź do wymiany na nowy sprzęt. Warunki gwarancji Przy składaniu reklamacji należy przedstawić zarówno poprawnie wypełnioną niniejszą kartę gwarancyjną, jak i okazać dowód zakupu (paragon lub faktura). Gwarancja jest zapewniona jedynie wtedy, gdy sprzęt był obsługiwany zgodnie z instrukcją obsługi i gdy były spełnione wszystkie warunki prawidłowego korzystania ze sprzętu. Przed pierwszym korzystaniem należy dokładnie przeczytać instrukcję obsługi. Reklamację można składać jedynie u sprzedawcy lub w sklepie, gdzie sprzęt został zakupiony. Gwarancja podlega przepisom polskiego kodeksu cywilnego. Powstałe w skutek użytkowania zużycie kabli, baterii, akumulatorów, słuchawek lub mechaniczne zużycie powierzchni gniazdek lub głowic nie można uznać za wadę produktu. W przypadku stwierdzenia nieuprawnionej reklamacji klient będzie zobowiązany do pokrycia kosztów takiej reklamacji (np kosztów transportu). Utrata gwarancji Klient traci prawo do wymiany lub naprawy gwarancyjnej w przypadku gdy: Doszło do uszkodzeń spowodowanych działaniem ognia, wody, prądu elektrycznego, spięciem w sieci elektrycznej lub innej sieci, wypadkiem, wyciekiem elektrolitu z baterii, nadmiernym użytkowaniem, mechanicznym uszkodzeniem, użytkowaniem sprzętu w zakurzonym lub zapylonym otoczeniu lub otoczeniu inaczej zanieczyszczonym, czyszczeniem lub niewłaściwym użytkowaniem, doszło do nieuprawnionych zmian dokonanych w karcie gwarancyjnej lub na dowodzie zakupu lub też gdy oba te dokumenty są niedostepne, gdy sprzęt był wykorzystywany do innych celów niż jest przeznaczony lub gdy sprzęt został oddany do gwarancji w innym opakowaniu niż oryginalne lub bez oryginalnych akcesoriów. Naprawa 1 Naprawa 2 Naprawa 3 Data przyjęcia do naprawy Data przyjęcia do naprawy Data przyjęcia do naprawy Data wykonania naprawy Data wykonania naprawy Data wykonania naprawy Pieczątka i podpis centrum serwisowego Pieczątka i podpis centrum serwisowego Pieczątka i podpis centrum serwisowego
