INSTRUKCJA OBSŁUGI STEROWNIKA POMP DOZUJĄCYCH DOSER ONE v3

Transkrypt

1 INSTRUKCJA OBSŁUGI STEROWNIKA POMP DOZUJĄCYCH DOSER ONE v3 1.OPIS URZĄDZENIA. DOSER ONE v3 to mikroprocesorowy sterownik pomp dozujących służących do uzupełniania mikroelementów, pierwiastków śladowych, nawozów oraz pokarmów do akwariów słodko i słonowodnych. Urządzenie wraz z podłączonym modułem wykonawczy (pompami dozującymi) pozwala na dozowanie do ośmiu różnych płynów w różnych ilościach i o różnych porach dnia i nocy, przy czym sterownik obsługuje cztery niezależne kanały umożliwiając podłączenie dwóch pomp do każdego z nich. Urządzenie umożliwia nam dwukrotne dozowanie płynów w ciągu jednej doby z zakresu od ml. z dokładnością 1ml. dla każdego z czterech kanałów. Sterowanie urządzeniem odbywa się za pośrednictwem czterech klawiszy sterujących i wyświetlacza LCD. Przedni panel. OK (-) (+) SHIFT 2. UŻYTKOWANIE KROK PO KROKU a. Podłączenie i ustawienie zegara. Aby nasz dozownik mógł funkcjonować, należy podłączyć zasilacz dołączony do zestawu do gniazda w tylnym panelu obudowy. Włączenie urządzenia następuje automatycznie po włączeniu zasilacza do gniazdka sieciowego 230V, na wyświetlaczu pojawi się ekran powitalny, który wyświetlany jest przez jedną minutę.

2 Do poruszania się po funkcjach urządzenia używamy klawiszy (+) (-) (OK) (SHIFT). Pierwszą czynnością jaką musimy wykonać po włączeniu urządzenia jest ustawienie godziny, w tym celu wciskamy jednokrotnie klawisz (-) na wyświetlaczu pojawi się: OK - USTAWIENIE CZASU Po wciśnięciu (OK.) urządzenie przejdzie do ekranu ustawienia godziny: UWAGA: Urządzenie posiada zegar dwunastogodzinny! USTAW ZEGAR 12:00 Godzinę ustawiamy przy pomocy klawiszy (+) (-), po ustawieniu żądanej godziny zatwierdzamy klawiszem (ok.), urządzenie wyświetli stosowny komunikat. ZAPAMIĘTANO

3 Urządzenie przejdzie do ekranu wyświetlania godziny: 12:23:49 b. Programowanie pomp. Następną czynnością jest programowanie pomp, aby przejść do ekranu programowania pomp należy jednokrotnie wcisnąć klawisz (+) dla pompy nr.1, dwukrotnie dla pompy nr.2, trzykrotnie dla pompy nr3 i czterokrotnie dla pompy nr4. W danej godzinie można ustawić pracę tylko dla jednej pompy, jeśli użytkownik będzie próbował ustawić pracę dla kilku pomp w jednej godzinie to urządzenie albo zablokuje taką możliwość poprzez przeskok na inną wolną godzinę, albo wyświetli stosowny komunikat. Programowanie pomp odbywa się w sposób następujący: POMPA 1 OK. 01:00 d:0 ml Należy wcisnąć (OK.) aby przejść do programowania pompy nr.1 wyświetli się komunikat: USTAWIAM POMPĘ 1 01:00

4 W tym miejscu ustawiamy godzinę włączenia pompy nr.1 (tylko pełne godziny) używając klawiszy (+) (-), ustawioną godzinę i akceptujemy klawiszem (OK.), urządzenie przejdzie do panelu ustawienia ilości dozowanego płynu. USTAW DAWKĘ NR 1 0 ml W tym miejscu przy pomocy klawiszy (+)(-) ustawiamy ilość ml. a następnie akceptujemy klawiszem (OK.) Urządzenie przejdzie do wyświetlania zegara. Każda zaprogramowana pompa uruchomi się dwukrotnie w ciągu doby na czas potrzebny do przepompowania odpowiedniej ilości ml. Przykład: Pompa nr.1 ustawiona na godzinę 1:00 na 50ml. uruchomi się o 1:00 w nocy i o 13:00 po południu za każdym razem dozując 50ml. płynu. Jeśli jako wartość ml. podamy 0 to pompa nie uruchomi się, bez w względu na ustawiony czas załączenia. W czasie pracy którejkolwiek z pomp klawiatura jest zablokowana a na ekranie pojawia się komunikat informujący nas o ilości płynu która pozostała do wlania. Programowanie wszystkich pomp odbywa się w sposób analogiczny.

5 c. Załączenie manualne. Istnieje możliwość manualnego załączenia pompy (np. przy pierwszym uruchomieniu urządzenia w celu zalania wężyków), w tym celu przytrzymujemy klawisz (shift) i jednocześnie wciskamy klawisz (+) dla załączenia pompy nr1 klawisz (OK), dla załączenia pompy nr2, klawisz (-) dla załączenia pompy nr 3, do załączenia pompy nr. 4 stosujemy kombinację klawiszy (Shift)(+)(-), zwolnienie klawiszy powoduje zatrzymanie się pompy. d. Kalibracja urządzenia. Ponieważ odległość pomp dozujących od miejsca gdzie ma być przesyłany płyn, średnica wężyków, oraz gęstość płynów mogą być różne urządzenie posiada funkcję kalibracji, która pozwala na zsynchronizowanie faktycznej wydajności pomp w danych warunkach ze wskazaniem sterownika. Do funkcji kalibracji przechodzimy w następujący sposób: Po włączeniu urządzenia w ciągu trzech sekund naciskamy i przytrzymujemy jednocześnie klawisze (+) i (-) pojawi się następujący ekran: KALIBRACJA POMPY ILE SEKUND POMPA PODAJE 1ml:12

6 W funkcji kalibracji ustawiamy czas pracy (ilość sekund) potrzebny pompie na przepompowanie 1ml. płynu, wartość tą należy ustalić doświadczalnie. Fabryczne ustawienie to 1ml = 16s czyli czas pracy potrzebny do przepompowania 1 ml. płynu to 16 sekund. Jest to wartość odpowiednia dla płynów o gęstości przybliżonej do gęstości wody oraz przesyłanych na odległość około 30 cm. od pompy dozującej. Jeśli chcemy żeby nasze urządzenie dozowało mniejsze ilości niż 1 ml. musimy zmienić wartość czasu pracy dla jednego ml. i tak jeśli np. fabryczne ustawienie to 1ml = 16s to żeby minimalną podawaną dawką było np. 0,5 ml musimy wprowadzić 1ml = 8s. 3. MODUŁY WYKONAWCZE. Do urządzenia DOSER ONE v3 można podłączyć jednocześnie dwa moduły wykonawcze. Moduły wykonawcze podłączamy do gniazd w tylnym panelu obudowy. Dostępne są moduły wykonawcze z dwiema, trzema i czterema pompami, moduł z dwiema pompami występuje w wersji A i B. Panel tylny. GNIAZDA MODUŁÓW WYKONAWCZYCH ZASILANIE a. Podłączenie modułów wykonawczych Gniazda modułów wykonawczych są równoległe, podłączając np. moduł z czterema pompami do gniazda lewego uzyskamy taki sam efekt jak przy podłączeniu do gniazda prawego, czyli kanał pierwszy będzie odpowiadał pompie nr. 1, kanał drugi pompie nr. 2 itp. Posiadając dwa moduły wykonawcze z czterema pompami, jeden podłączamy do gniazda lewego a drugi do gniazda prawego, przy takiej konfiguracji kanał pierwszy steruje pompami nr.1 obu modułów wykonawczych, kanał drugi pompami nr.2 modułów wykonawczych itp. Powyższa zasada ma zastosowanie przy wszystkich konfiguracjach modułów wykonawczych.

7 b. Moduł wykonawczy z dwiema pompami A i B. Opcja ta daje możliwość wykorzystania wszystkich czterech kanałów sterownika w przypadku posiadania dwóch modułów z dwiema pompami, w takim przypadku należy zakupić moduły wykonawcze z oznaczeniami A i B i podłączyć każdy do osobnego gniazda. d. Wymiana wężyka podającego. Wężyk podający wymieniamy poprzez wyciągnięcie starego wężyka i wciągnięcie nowego, aby wyciągnąć stary wężyk zdejmujemy z niego króćce przyłączeniowe, oraz silikonowe ograniczniki (z obu końców wężyka) następnie delikatnie wyciągamy wężyk z głowicy. Wciągnięcie nowego wężyka odbywa się w sposób odwrotny, wtłaczamy niewielką ilość smaru silikonowego do wnętrza głowicy a następnie przez jeden z otworów wciskamy nowy wężyk podający. Na końcówki nowo wciągniętego wężyka zakładamy silikonowe ograniczniki, oraz króćce przyłączeniowe. GŁOWICA DOZUJĄCA SILIKONOWA TULEJKA OGRANICZAJĄCA WĘŻYK PODAJĄCY KRÓCIEC PRZYŁĄCZENIOWY

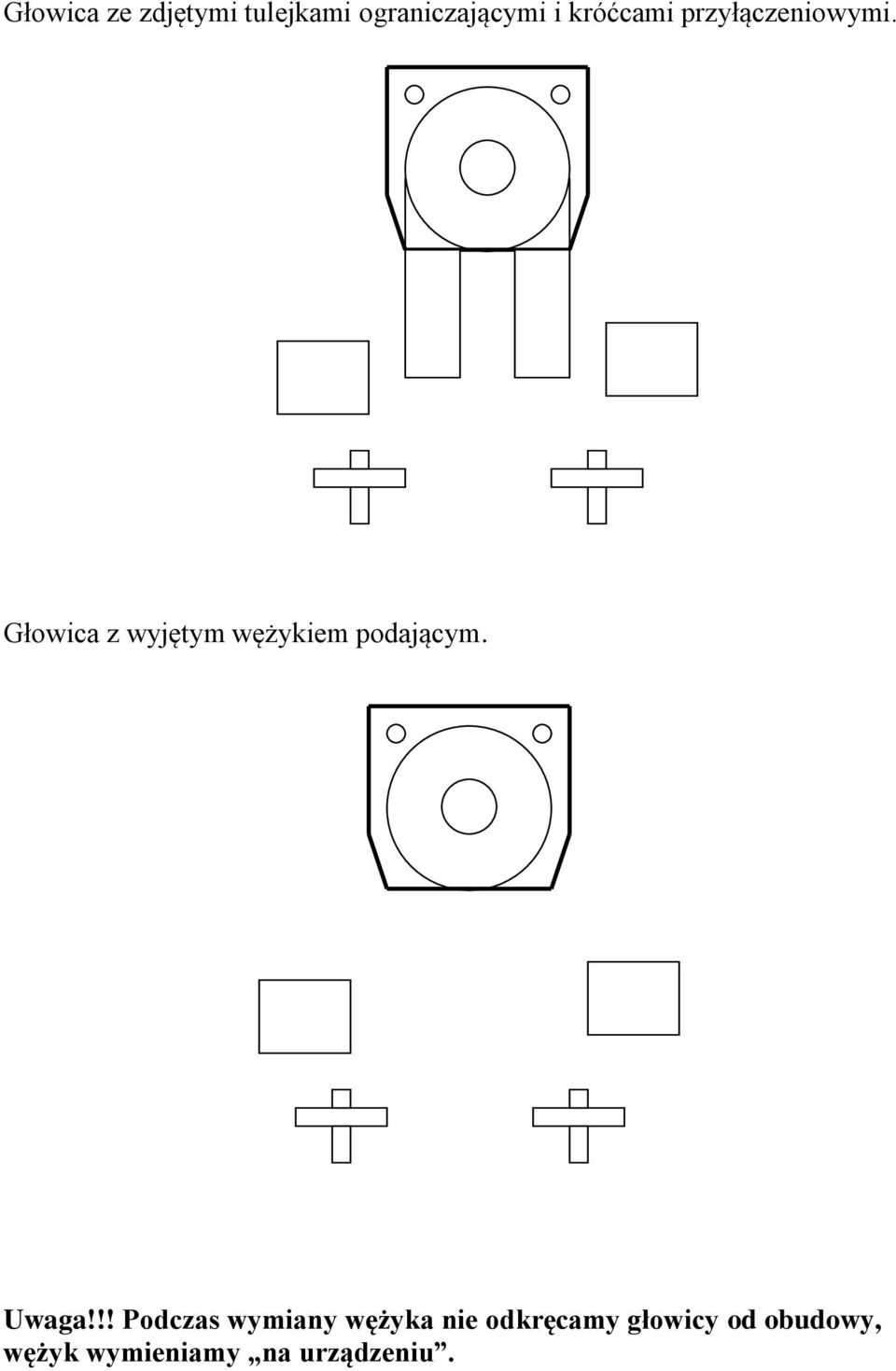

8 Głowica ze zdjętymi tulejkami ograniczającymi i króćcami przyłączeniowymi. Głowica z wyjętym wężykiem podającym. Uwaga!!! Podczas wymiany wężyka nie odkręcamy głowicy od obudowy, wężyk wymieniamy na urządzeniu.

9 e. Urządzenie DOSER ONE wymaga okresowego smarowania przy pomocy smaru silikonowego w sprayu. W celu nasmarowania należy niewielką ilość smaru silikonowego wtłoczyć do każdej z głowic. Smar wtłaczamy w szczelinę przy wyjściu wężyka podającego z głowicy. 3. Warunki Pracy Urządzenie Doser One jak każde urządzenie elektroniczne nie może pracować w warunkach dużej wilgotności powietrza,, dlatego sterownik urządzenia należy umieszczać zawsze poza szafką z sumpem (zbiornikiem technicznym) Doser One nie powinien pracować w bezpośredniej bliskości sprzętu, który wytwarza duże pole magnetyczne, oraz sprzętu który wytwarza iskrę elektryczną ponieważ może zakłócać on pracę sterownika. 5. Środki ostrożności Aby zapewnić maksymalne bezpieczeństwo swoim podopiecznym, pamiętaj aby w zbiornikach z których pobierane są płyny nie znajdowało się więcej niż piętnaście dobowych dawek, jeśli z różnych przyczyn doszłoby do zacięcia się dozownika i wlania do akwarium całego zapasu płynu to dawka ta nie zaszkodzi mieszkańcom akwarium. Dane techniczne : Zasilanie 230VAC/12VDC Moc sterownika 5W Moc modułu wykonawczego 5W Wyprodukowano w Polsce przez: Aqua-Trend Lokatorska 11 lok Łódź Tel
