1 Tablica Interaktywna Avtek TT-BOARD seria 2xxx Instrukcja obsługi

2 Spis Treści SPECYFIKACJA... 3 AKCESORIA... 4 SPOSÓB MONTAŻU... 6 M ONTAŻ NA ŚCIANIE... 6 SPOSÓB PODŁĄCZENIA TABLICY... 8 INSTALACJA I USTAWIENIA STEROWNIKÓW... 9 I NSTALACJA STEROWNIKÓW... 9 DODATEK A UWAGI ODNOŚNIE UŻYTKOWANIA I ROZWIĄZYWANIA PROBLEMÓW UWAGI DOTYCZĄCE MONTAŻU I UŻYWANIA URZĄDZEŃ: PYTANIA I ODPOWIEDZI... 14

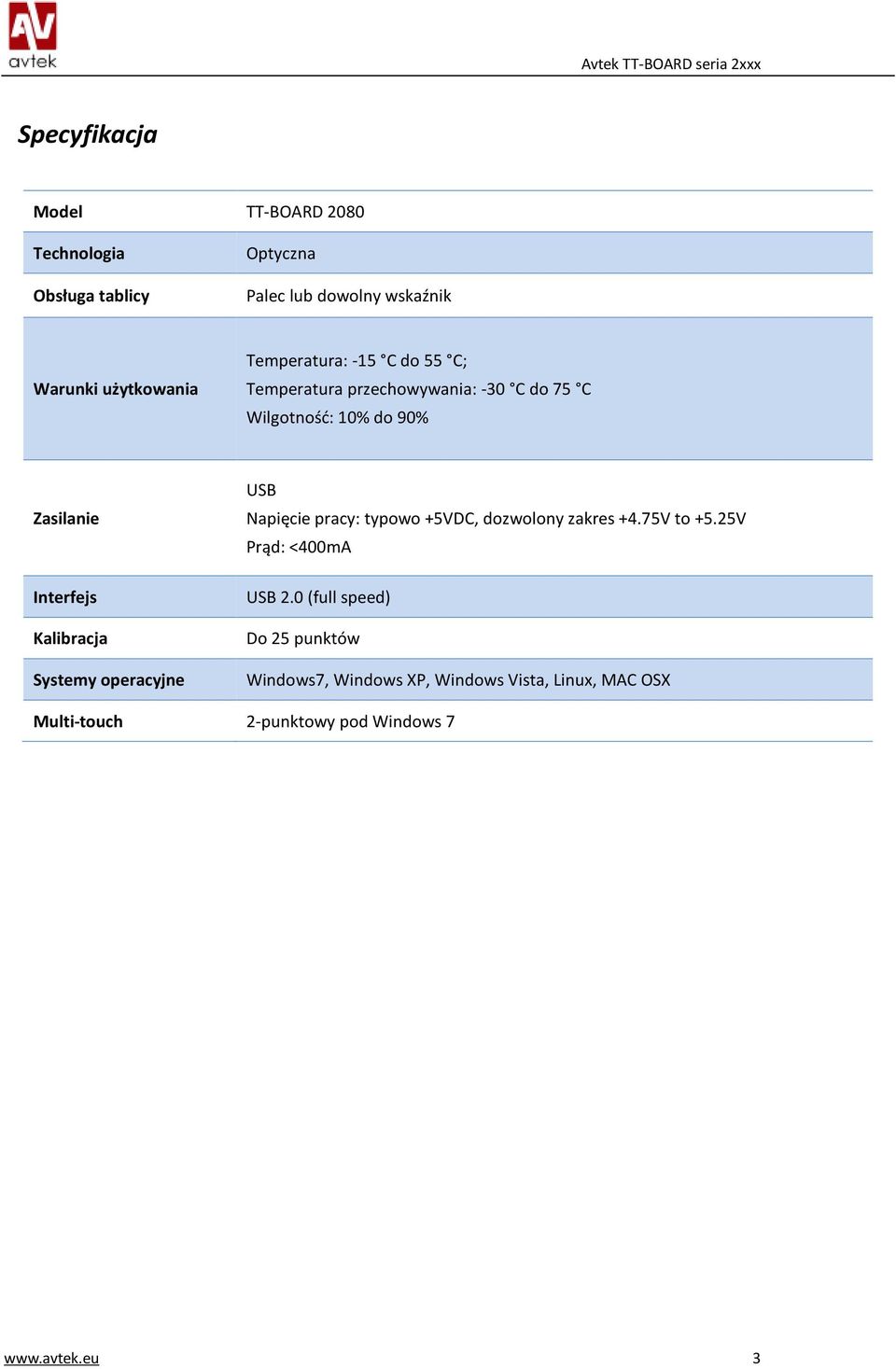

3 Specyfikacja Model TT-BOARD 2080 Technologia Obsługa tablicy Optyczna Palec lub dowolny wskaźnik Warunki użytkowania Temperatura: -15 C do 55 C; Temperatura przechowywania: -30 C do 75 C Wilgotność: 10% do 90% Zasilanie Interfejs Kalibracja Systemy operacyjne USB Napięcie pracy: typowo +5VDC, dozwolony zakres +4.75V to +5.25V Prąd: <400mA USB 2.0 (full speed) Do 25 punktów Windows7, Windows XP, Windows Vista, Linux, MAC OSX Multi-touch 2-punktowy pod Windows 7 3

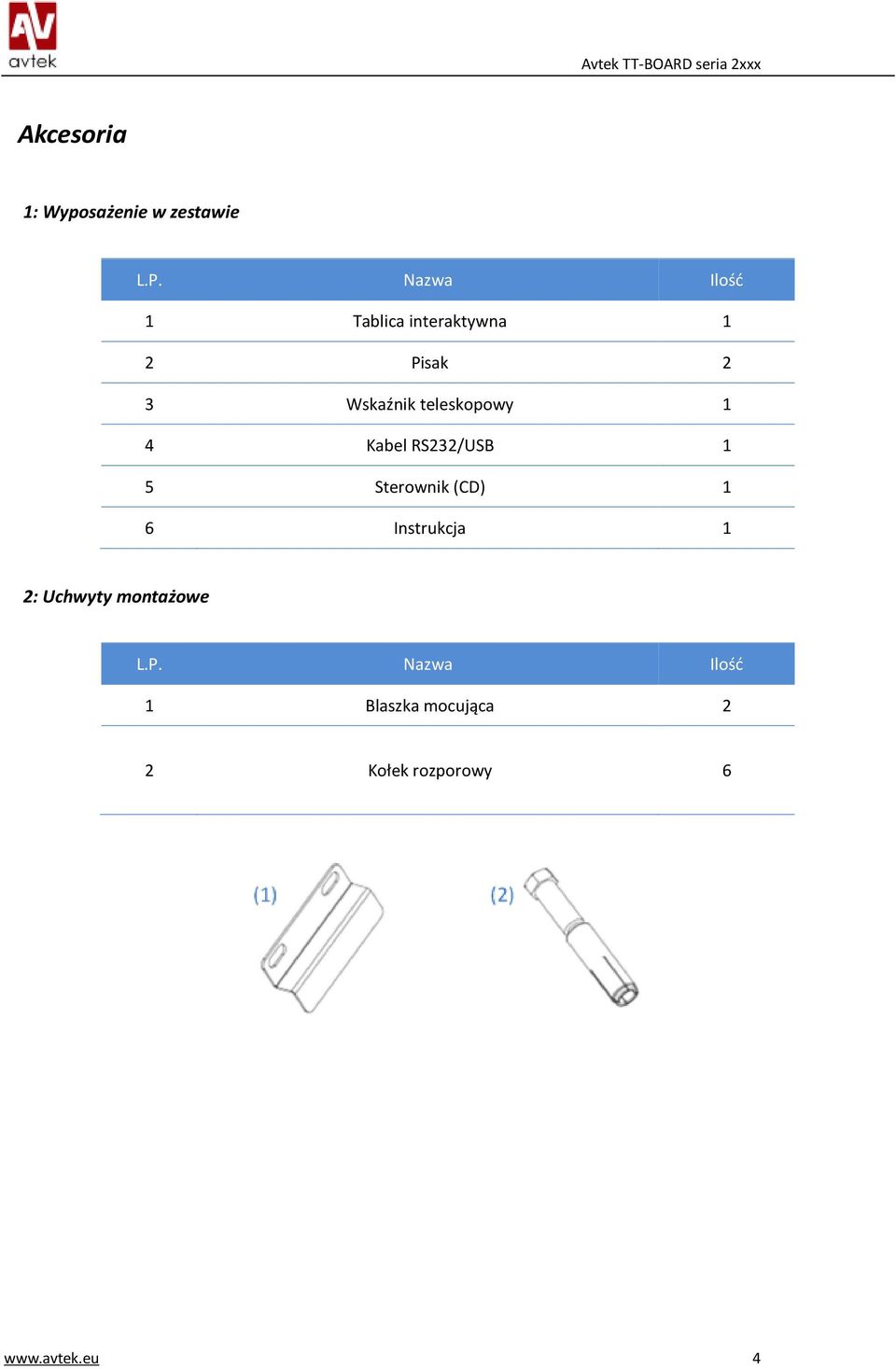

4 Akcesoria 1: Wyposażenie w zestawie L.P. Nazwa Ilość 1 Tablica interaktywna 1 2 Pisak 2 3 Wskaźnik teleskopowy 1 4 Kabel RS232/USB 1 5 Sterownik (CD) 1 6 Instrukcja 1 2: Uchwyty montażowe L.P. Nazwa Ilość 1 Blaszka mocująca 2 2 Kołek rozporowy 6 4

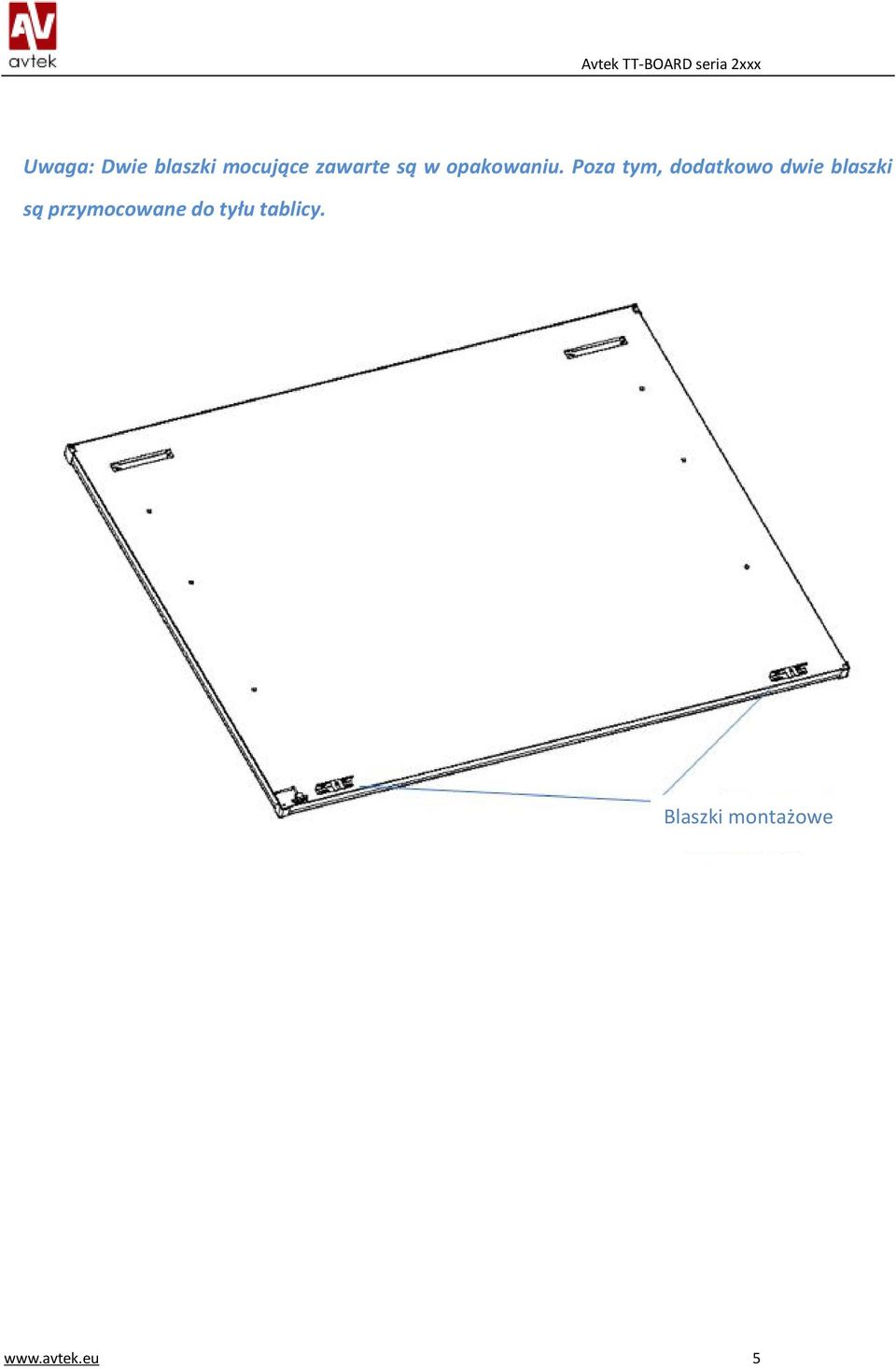

5 Uwaga: Dwie blaszki mocujące zawarte są w opakowaniu. Poza tym, dodatkowo dwie blaszki są przymocowane do tyłu tablicy. Blaszki montażowe 5

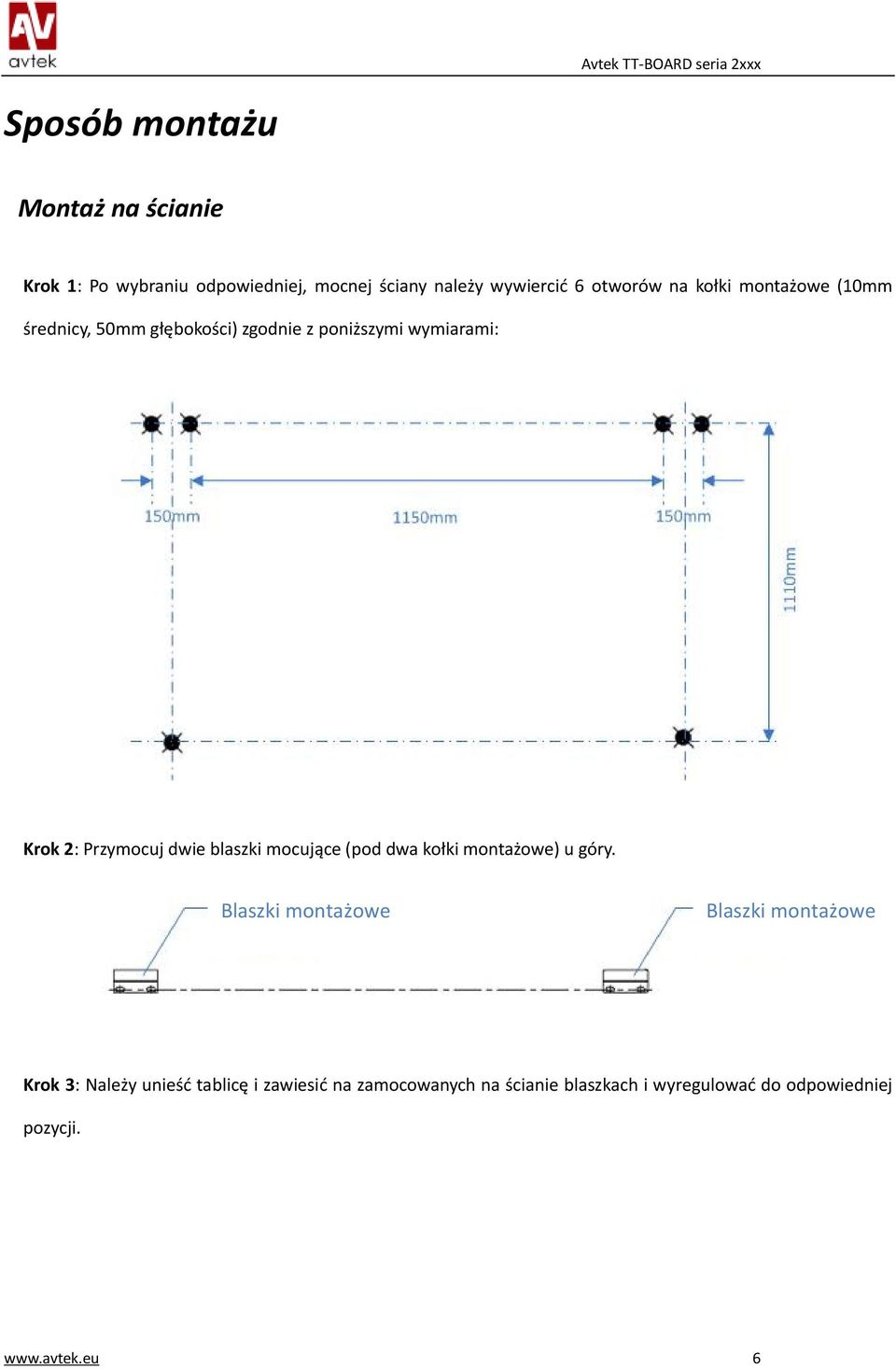

6 Sposób montażu Montaż na ścianie Krok 1: Po wybraniu odpowiedniej, mocnej ściany należy wywiercić 6 otworów na kołki montażowe (10mm średnicy, 50mm głębokości) zgodnie z poniższymi wymiarami: Krok 2: Przymocuj dwie blaszki mocujące (pod dwa kołki montażowe) u góry. Blaszki montażowe Blaszki montażowe Krok 3: Należy unieść tablicę i zawiesić na zamocowanych na ścianie blaszkach i wyregulować do odpowiedniej pozycji. 6

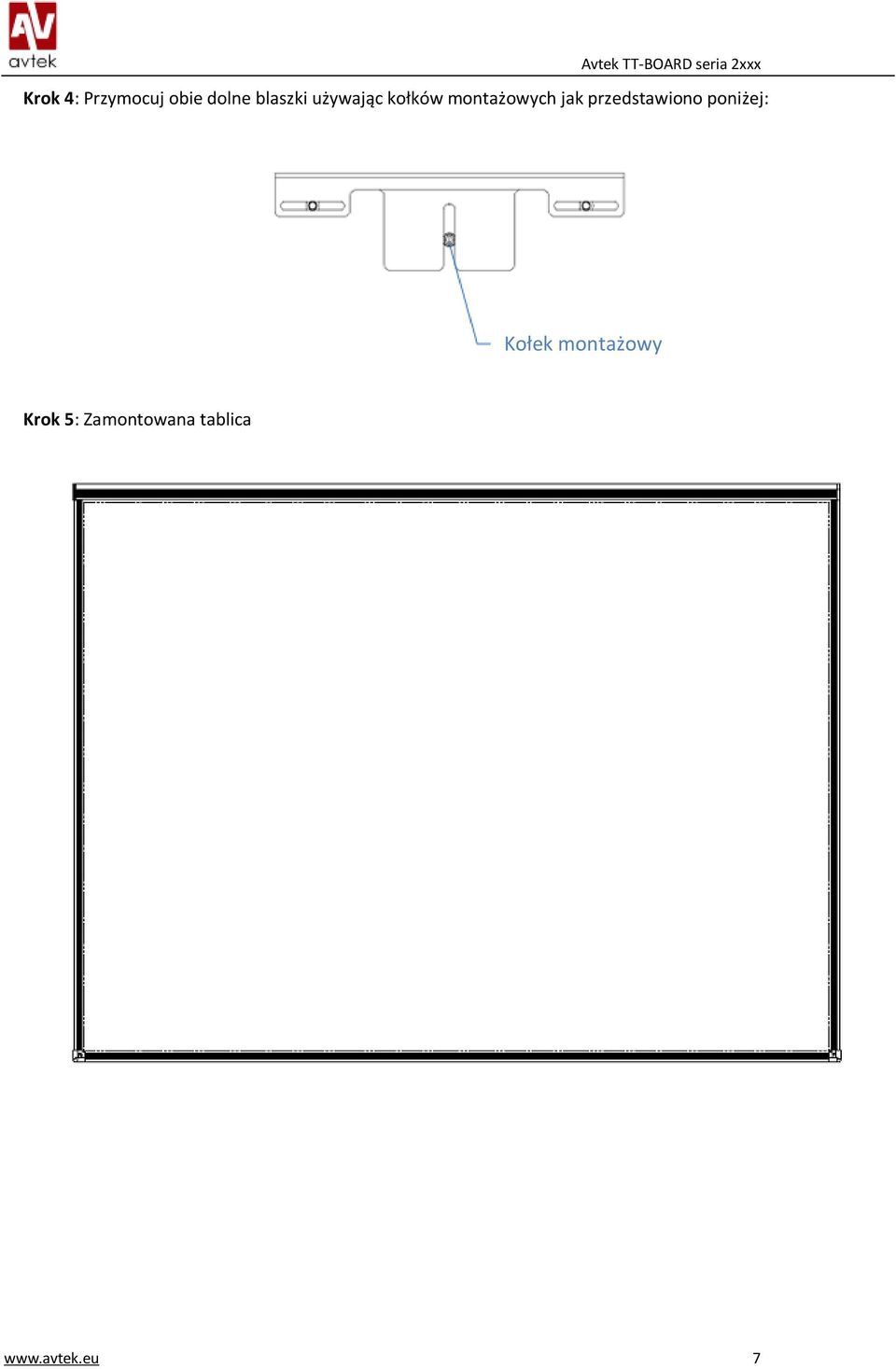

7 Krok 4: Przymocuj obie dolne blaszki używając kołków montażowych jak przedstawiono poniżej: Kołek montażowy Krok 5: Zamontowana tablica 7

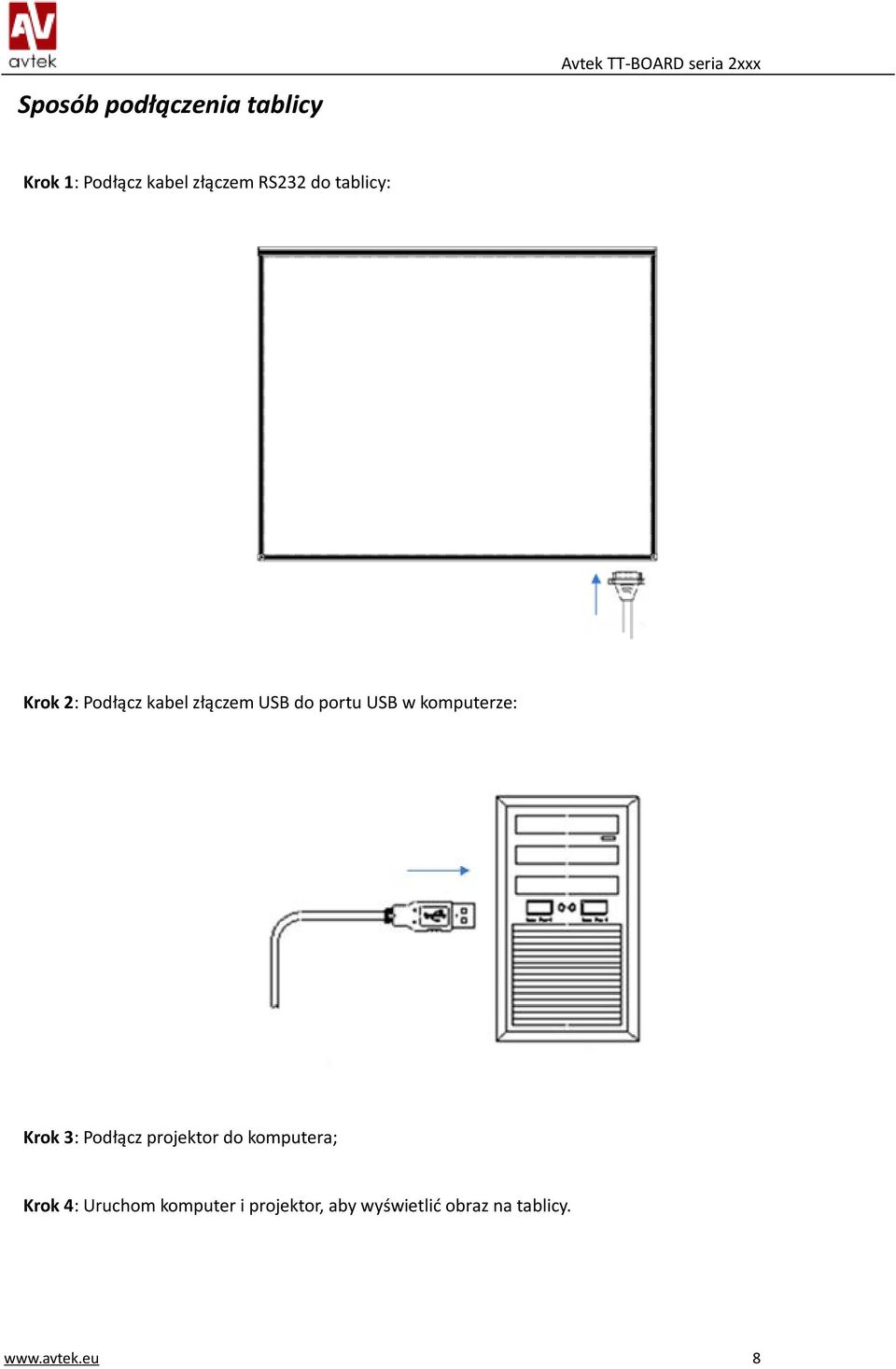

8 Sposób podłączenia tablicy Avtek TT-BOARD seria 2xxx Krok 1: Podłącz kabel złączem RS232 do tablicy: Krok 2: Podłącz kabel złączem USB do portu USB w komputerze: Krok 3: Podłącz projektor do komputera; Krok 4: Uruchom komputer i projektor, aby wyświetlić obraz na tablicy. 8

9 Instalacja i ustawienia sterowników Avtek TT-BOARD seria 2xxx Instalacja sterowników Krok 1: Kliknij dwukrotnie ikonkę setup.exe na płycie ze sterownikiem. Uwaga: Jeśli komputer ma system Windows Vista, kliknij prawym przyciskiem na ikonkę setup.exe i wybierz opcję Uruchom jako Administrator. Krok 2: Należy wybrać preferowany język instalacji. 9

10 Krok 3a: Domyślna ścieżka instalacji to C:\Program Files\TouchScreen\Optical, aby zmienić ją należy wybrać Zmień a następnie Dalej jak na poniższym oknie: Krok 3b: Jeśli ukaże się okno zabezpieczeń, należy wybrać opcję kontynuacji instalacji. Krok 4: Sterownik jest zainstalowany, wybierz Zakończ aby zamknąć okno instalatora: 10

11 Krok 5: Po podłączeniu kabla USB, w dolnym prawym rogu pokaże się : Znaleziono nowy sprzęt. Twój sprzęt jest zainstalowany i gotowy do użycia : Uwaga: Po zainstalowaniu sprzętu jest on gotowy do użycia, ale zalecane jest zresetowanie komputera i odczekanie 5 sekund przed użyciem tablicy. Dodatkowo niektóre komputery mogą wymagać poniższych kroków do zainstalowania sterowników. Krok 6: Jeśli ukaże się okienko Znaleziono nowy sprzęt wybierz Nie, nie tym razem a następnie wybierz Dalej aby kontynuować. Krok 7: Wybierz Zainstaluj oprogramowanie automatycznie i wybierz Dalej. Krok 8: Kliknij Zakończ aby dokończyć proces instalacji. W dolnym prawym rogu pokaże się : Znaleziono nowy sprzęt. Twój sprzęt jest zainstalowany i gotowy do użycia. Uwaga: Jeśli podczas instalacji pojawi się ostrzeżenie o kompatybilności sprzętu należy wybrać kontynuację. Uwaga: Zalecane jest wyłączenie Kontroli Kont użytkownika. W tym celu należy otworzyć Panel Sterowania Konta użytkowników, wybrać Nie powiadamiaj nigdy w oknie Ustawień Kontroli Konta Użytkownika. 11

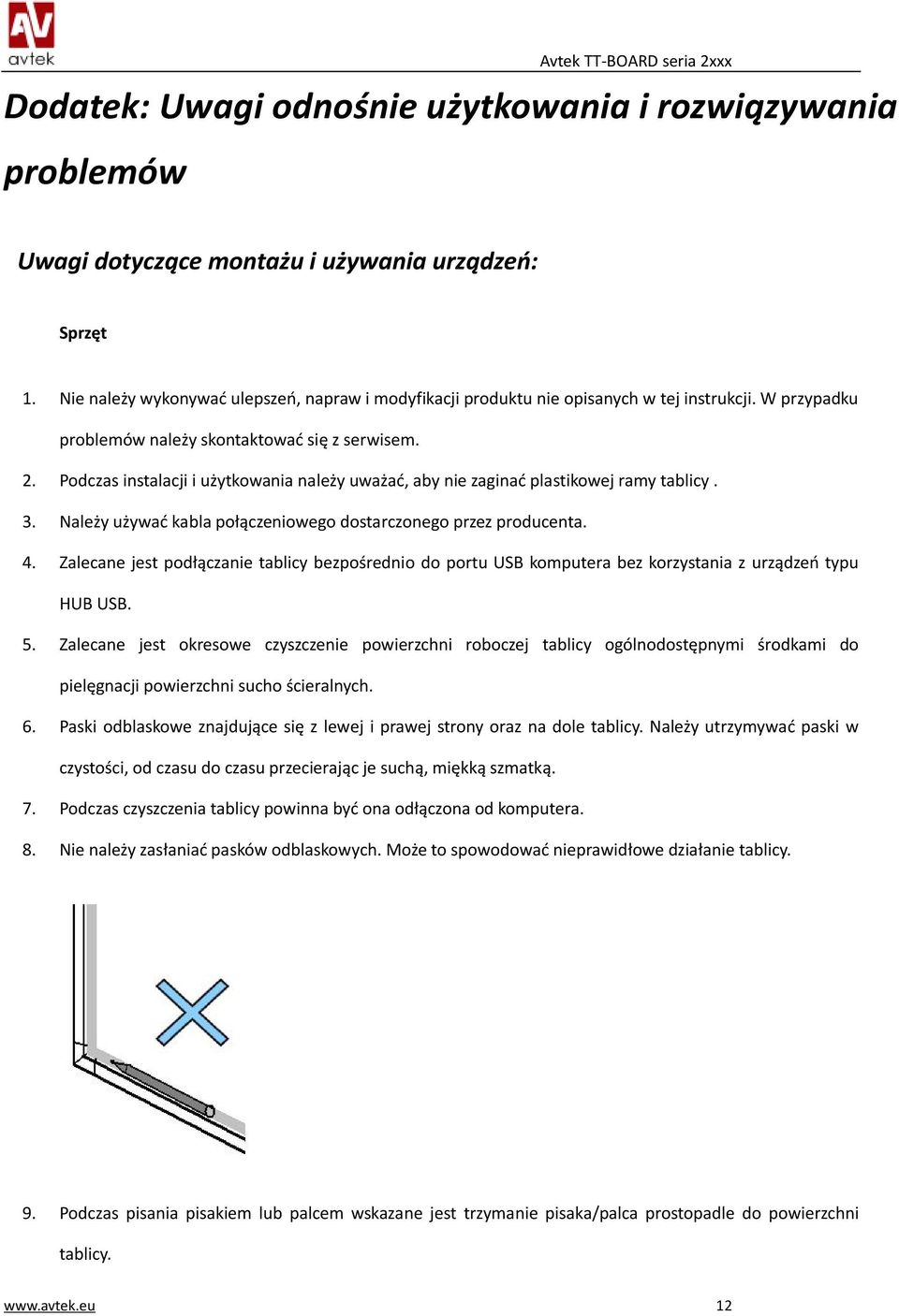

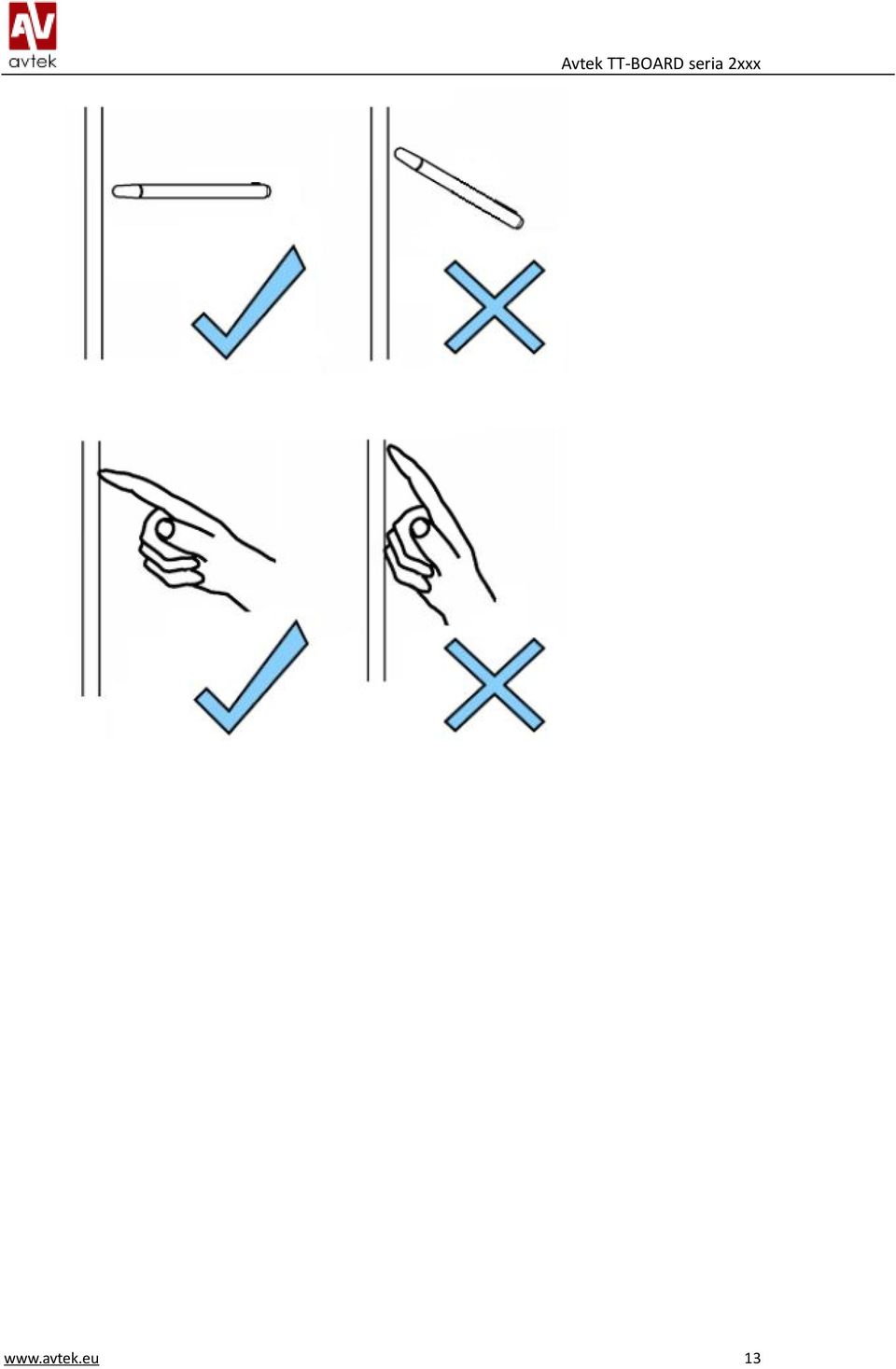

12 Dodatek: Uwagi odnośnie użytkowania i rozwiązywania problemów Uwagi dotyczące montażu i używania urządzeń: Sprzęt 1. Nie należy wykonywać ulepszeń, napraw i modyfikacji produktu nie opisanych w tej instrukcji. W przypadku problemów należy skontaktować się z serwisem. 2. Podczas instalacji i użytkowania należy uważać, aby nie zaginać plastikowej ramy tablicy. 3. Należy używać kabla połączeniowego dostarczonego przez producenta. 4. Zalecane jest podłączanie tablicy bezpośrednio do portu USB komputera bez korzystania z urządzeń typu HUB USB. 5. Zalecane jest okresowe czyszczenie powierzchni roboczej tablicy ogólnodostępnymi środkami do pielęgnacji powierzchni sucho ścieralnych. 6. Paski odblaskowe znajdujące się z lewej i prawej strony oraz na dole tablicy. Należy utrzymywać paski w czystości, od czasu do czasu przecierając je suchą, miękką szmatką. 7. Podczas czyszczenia tablicy powinna być ona odłączona od komputera. 8. Nie należy zasłaniać pasków odblaskowych. Może to spowodować nieprawidłowe działanie tablicy. 9. Podczas pisania pisakiem lub palcem wskazane jest trzymanie pisaka/palca prostopadle do powierzchni tablicy. 12

13 13

14 Pytania i odpowiedzi Avtek TT-BOARD seria 2xxx P: Czy można korzystać z przedłużaczy kabla USB? O: Tak, ale z kabli dobrej jakości i nie zalecane są kable dłuższe niż 2m. P: Pozycja kursora jest nieprecyzyjna. Co mogę zrobić? O: Pierwszą czynnością jest ponowna kalibracja tablicy z projektorem. Jeśli nadal występuje ten problem należy skontaktować się z serwisem. P: Co mogę zrobić jeśli dotknięcie tablicy w niektórych częściach powierzchni nie działa? O: Proszę sprawdzić czy czujniki w górnej części tablicy i taśmy odblaskowe po obu stronach tablicy i na dole nie są blokowane. Jeśli problem nadal występuje należy skontaktować się z serwisem. P: Po pierwszej instalacji sterowników tablica działa poprawnie, lecz po zresetowaniu komputera nie reaguje na dotyk? O: Proszę sprawdzić czy poniższe pliki nie są blokowane przez oprogramowanie antywirusowe lub zaporę sieciową: OptSvc.exe OptUSB.exe Jeśli tak to należy odblokować oba pliki. 14
