1 PRZEDMIAR ROBÓT na wykonanie: instalacji wodno - kanalizacyjnej, centralnego ogrzewania oraz wentylacji budynków socjalnych i technologicznych w Głogówku przy ul. Kąpielowej. Kod i nazwa Wspólnego Słownika Zamówień: Dział: Roboty budowlane Grupa: Roboty w zakresie instalacji budowlanych Klasa: Hydraulika i roboty sanitarne Kategoria: Instalowanie centralnego ogrzewania; Instalowanie wentylacji Hydraulika, Roboty instalacyjne w zakresie sprzętu sanitarnego Inwestor: Urząd Miejski w Głogówku Głogówek Rynek 1 Sporządził I. Kapuścińska Gliwice sierpień 2008r. str 1

Kod i nazwa Wspólnego Słownika Zamówień: Dział: 45000000-7 Roboty budowlane Grupa: 45300000-9 Roboty w zakresie instalacji budowlanych Klasa: 45330000-9 Hydraulika

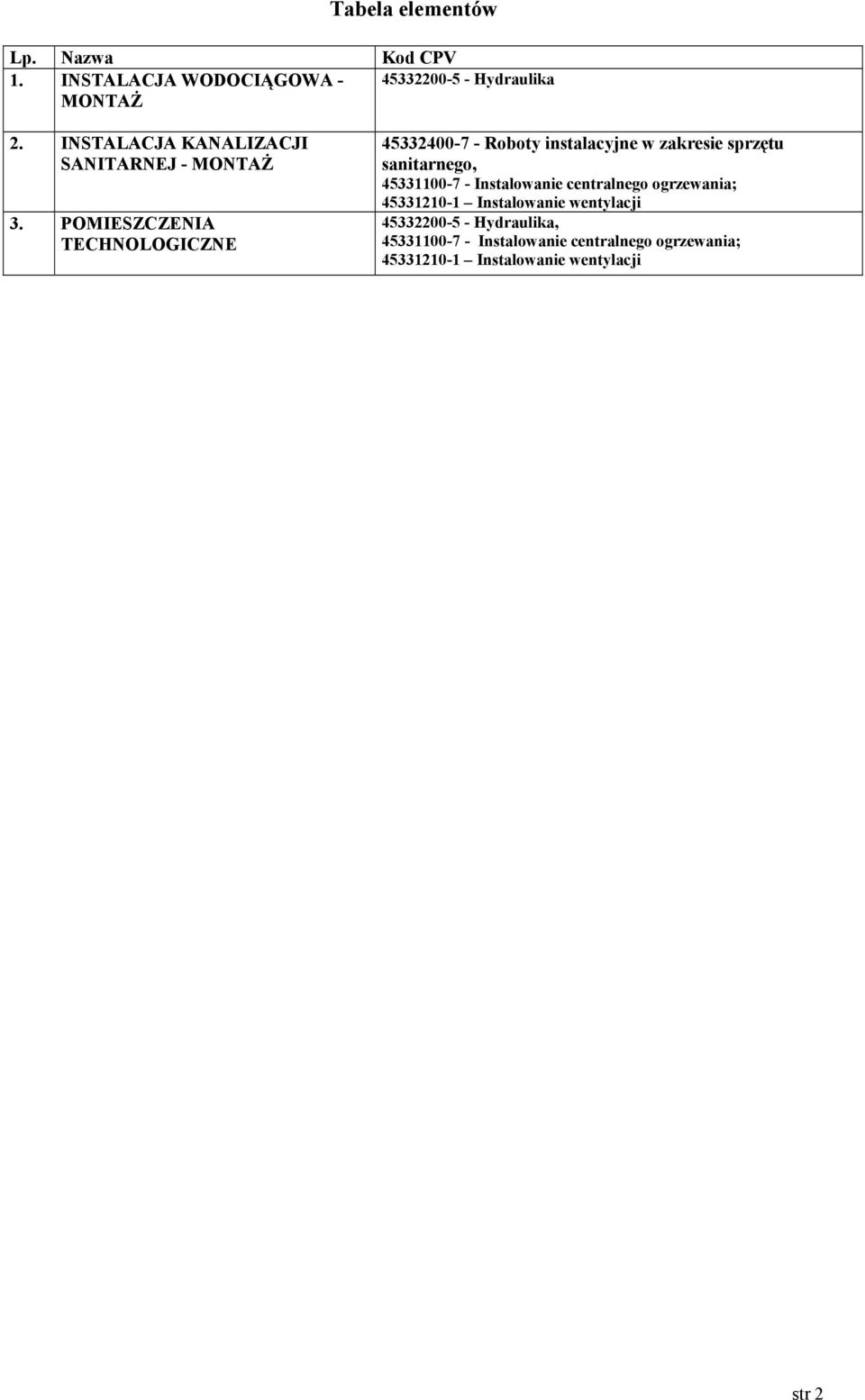

2 Tabela elementów Lp. Nazwa Kod CPV 1. INSTALACJA WODOCIĄGOWA Hydraulika MONTAŻ 2. INSTALACJA KANALIZACJI SANITARNEJ - MONTAŻ 3. POMIESZCZENIA TECHNOLOGICZNE Roboty instalacyjne w zakresie sprzętu sanitarnego, Instalowanie centralnego ogrzewania; Instalowanie wentylacji Hydraulika, Instalowanie centralnego ogrzewania; Instalowanie wentylacji str 2

POMIESZCZENIA TECHNOLOGICZNE 45332400-7 - Roboty instalacyjne w zakresie sprzętu sanitarnego, 45331100-7 -

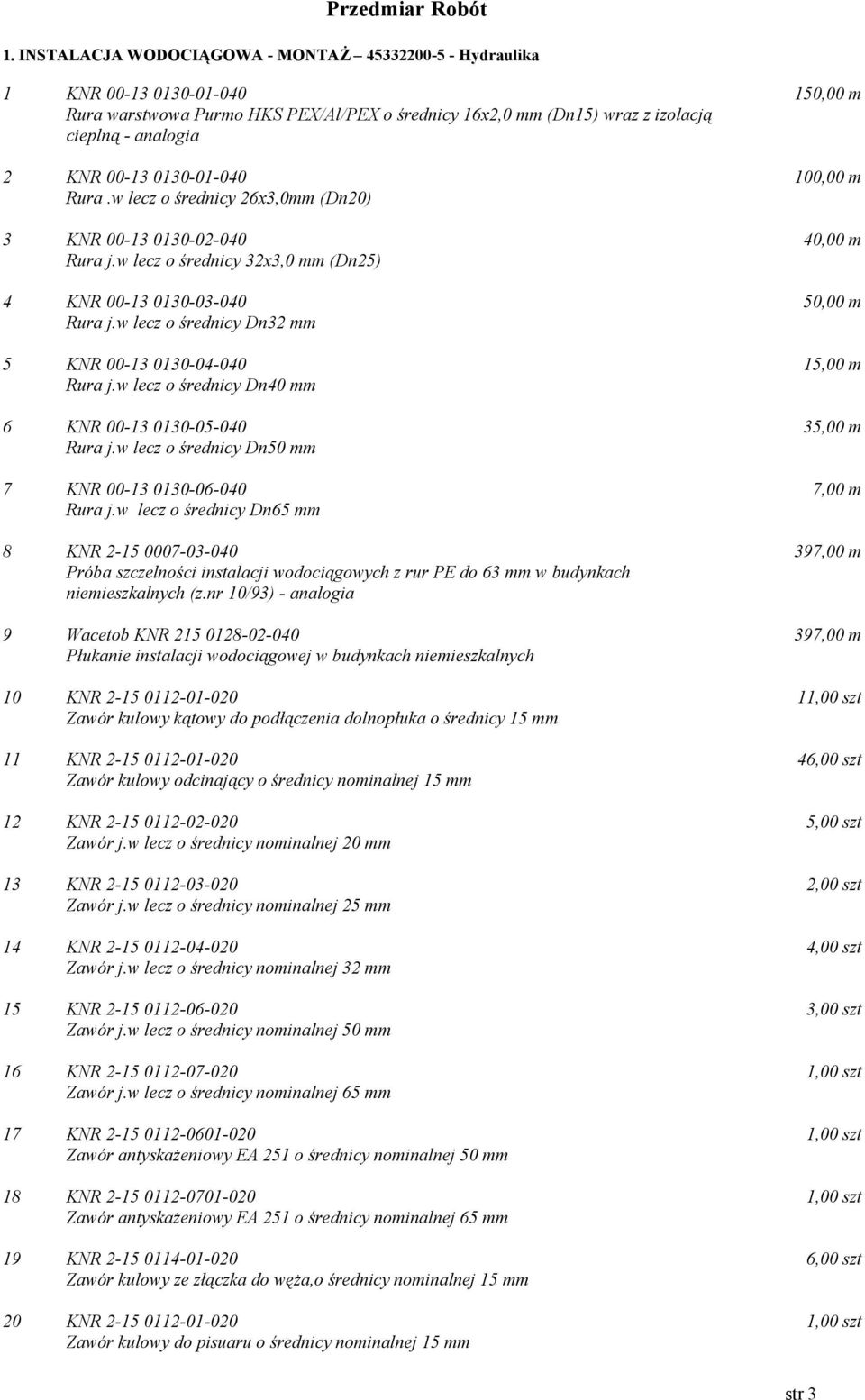

3 Przedmiar Robót 1. INSTALACJA WODOCIĄGOWA - MONTAŻ Hydraulika 1 KNR Rura warstwowa Purmo HKS PEX/Al/PEX o średnicy 16x2,0 mm (Dn15) wraz z izolacją cieplną - analogia 2 KNR Rura.w lecz o średnicy 26x3,0mm (Dn20) 3 KNR Rura j.w lecz o średnicy 32x3,0 mm (Dn25) 4 KNR Rura j.w lecz o średnicy Dn32 mm 5 KNR Rura j.w lecz o średnicy Dn40 mm 6 KNR Rura j.w lecz o średnicy Dn50 mm 7 KNR Rura j.w lecz o średnicy Dn65 mm 8 KNR Próba szczelności instalacji wodociągowych z rur PE do 63 mm w budynkach niemieszkalnych (z.nr 10/93) - analogia 9 Wacetob KNR Płukanie instalacji wodociągowej w budynkach niemieszkalnych 10 KNR Zawór kulowy kątowy do podłączenia dolnopłuka o średnicy 15 mm 11 KNR Zawór kulowy odcinający o średnicy nominalnej 15 mm 12 KNR Zawór j.w lecz o średnicy nominalnej 20 mm 13 KNR Zawór j.w lecz o średnicy nominalnej 25 mm 14 KNR Zawór j.w lecz o średnicy nominalnej 32 mm 15 KNR Zawór j.w lecz o średnicy nominalnej 50 mm 16 KNR Zawór j.w lecz o średnicy nominalnej 65 mm 17 KNR Zawór antyskażeniowy EA 251 o średnicy nominalnej 50 mm 18 KNR Zawór antyskażeniowy EA 251 o średnicy nominalnej 65 mm 19 KNR Zawór kulowy ze złączka do węża,o średnicy nominalnej 15 mm 20 KNR Zawór kulowy do pisuaru o średnicy nominalnej 15 mm 150,00 m 100,00 m 50,00 m 15,00 m 35,00 m 7,00 m 397,00 m 397,00 m 1 4 4,00 szt str 3

0130-01-040 Rura.w lecz o średnicy 26x3,0mm (Dn20) 3 KNR 00-13 0130-02-040 Rura j.w lecz o średnicy 32x3,0 mm (Dn25) 4 KNR 00-13 0130-03-040 Rura j.

4 21 KNR Bateria umywalkowa stojąca o średnicy nominalnej 15 mm z wężykami 22 KNR Bateria zlewozmywakowa stojąca o średnicy nominalnej 15 mm z wężykami 23 KNR Bateria natryskowa o średnicy nominalnej 15 mm 24 KNR Dodatek za wykonanie podejścia dopływowego do zaworów wypływowych, baterii, hydrantów, mieszaczy itp.o średnicy nominalnej 15 mm 25 KNR Rura ochronna stalowa o średnicy nominalnej 80 mm - analogia 26 (AW) AW 0 Masa plastyczna do uszczelniania przebić w ścianach (opak. 20kg) 27 KNR Przebicie otworów w ścianach na zaprawie cementowo-wapiennej o grubości 3 cegieł 28 KNR Przebicie otworów o grubości 30 cm w elementach z betonu żwirowego o powierzchni do 0,05 m2 29 KNR Wykucie bruzd pionowych o głębokości i szerokości 1 X 1/2 cegły w ścianach na zaprawie cementowo-wapiennej 30 KNR Zamurowanie bruzd pionowych z przewodami instalacyjnymi w ścianach o szerokości 1 cegły. Zaprawa z wapna suchogaszonego ,00 szt 1,00 m 70,00 m 70,00 m 2. INSTALACJA KANALIZACJI SANITARNEJ C.O I WENTYLACJI - MONTAŻ Roboty instalacyjne w zakresie sprzętu sanitarnego; Instalowanie centralnego ogrzewania; Instalowanie wentylacji 31 KNR Nacięcie podłoża betonowego przecinakiem 21,60 m2 1. 0,90*(9+15) 21,60 3. Przeniesienie + 21,60 32 KNR Zerwanie posadzki cementowej 21,60 m2 1. 0,90*(9+15) 21,60 3. Przeniesienie + 21,60 33 KNR Wykopy nieumocnione o ścianach pionowych wykonywane wewnątrz budynku bez względu na głębokość i kategorię z odrzuceniem na odległość do 3 m 19,44 m3 1. 0,90*0,90*(9+15) 19,44 3. Przeniesienie + 19,44 34 KNR Podsypka i obsypka filtracyjna z piasku w gotowym suchym wykopie wykonywana z gotowego kruszywa (pod rury układane pod posadzką) 11,11 m3 1. 0,20*0,90*(9+15) 4, ,36*0,90*9,0 2, ,31*0,90*15,0 4, ,14*0,16*0,16/4*9,0-0, ,14*0,11*0,11/4*15,0-0, Przeniesienie + 11,11 str 4

o średnicy nominalnej 15 mm 25 KNR 2-15 0403-06-040 Rura ochronna stalowa o średnicy nominalnej 80 mm - analogia 26 (AW) AW 0 Masa plastyczna do uszczelniania przebić w ścianach (opak.

5 35 KNR Zasypanie wykopów z przerzutem ziemi na odległość do 3 m i ubiciem warstwami co 15 cm w gruncie kategorii III 8,01 m ,44-11,43 8,01 3. Przeniesienie + 8,01 36 KNR Usunięcie z parteru gruzu i ziemi bez względu na kategorię 8,01 m ,44-11,43 8,01 3. Przeniesienie + 8,01 37 KNR Wywóz ziemi samochodami samowyładowczymi na odległość do 1 km. Kategoria gruntu III 8,01 m ,44-11,43 8,01 3. Przeniesienie + 8,01 38 KNR Wywóz ziemi samochodami samowyładowczymi na każdy następny 1 km - dodatek za dalsze 9km 8,01 m ,44-11,43 8,01 3. Przeniesienie + 8,01 39 KNR Rurociągi z PVC o średnicy 160 mm w wykopie wewnątrz budynków (z.nr 7,8/95) 10,00 m 40 KNR Rurociągi z PVC o średnicy 110 mm w wykopie wewnątrz budynków (z.nr 7,8/95) 41 KNR Rurociąg z rur PCW kanalizacyjnych na ścianach budynku, łączone metodą wciskową, średnica rur 40 mm 42 KNR Rurociąg z rur PVC kanalizacyjnych na ścianach budynku, połączenie metodą wciskową, średnica rur 50 mm 43 KNR Rurociąg z rur PVC kanalizacyjnych na ścianach budynku, połączenie metodą wciskową, średnica rur 75 mm 44 KNR Rurociąg z rur PVC kanalizacyjnych na ścianach budynku, połączenie metodą wciskową, średnica rur 110 mm 45 KNR Rurociąg z rur PCW kanalizacyjnych na ścianach budynku, połączenie metodą wciskową, średnica rur 160 mm - analogia 46 KNR Rury wywiewne PVC o średnicy 75mm - analogia 47 KNR Rury wywiewne PVC o średnicy 110mm - analogia 48 KNR Czyszczaki kanalizacyjne z PCW o średnicy zewnętrznej 50 mm, łączone metodą wciskową 49 KNR Czyszczaki kanalizacyjne z PCW o średnicy zewnętrznej 75 mm, łączone metodą wciskową 50 KNR Czyszczaki kanalizacyjne z PCW o średnicy zewnętrznej 110 mm,łączone metodą wciskową 15,00 m 15,00 m 70,00 m 8,00 szt 1 str 5

Przeniesienie + 8,01 37 KNR 4-01 0108-06-060 Wywóz ziemi samochodami samowyładowczymi na odległość do 1 km. Kategoria gruntu III 8,01 m3 1. 19,44-11,43 8,01 3.

6 51 KNR Kratka podłogowa z odpływem o średnicy 50 mm - analogia 52 KNR Kratka podłogowa z odpływem o średnicy 110 mm - analogia 53 KNR Napowietrzacz automatyczny o średnicy Dz50 mm 54 KNR Syfon zlewozmywakowy z PVC o średnicy 50 mm 55 KNR Syfon umywalkowy z PVC o średnicy 50 mm 56 KNR Syfon natryskowy z PVC o średnicy 50 mm 57 KNR Umywalka ceramiczna 58 KNR Umywalka ceramiczna dla niepełnosprawnych 59 KNR Pisuar ceramiczny 60 KNR Zlewozmywak 61 KNR Miska ustępowa + płuczka zbiornikowa 62 KNR Miska ustępowa + płuczka zbiornikowa dla niepełnosprawnych 63 KNR Brodzik naryskowy z tworzywa sztucznego 64 KNR Brodzik natryskowy z tworzywa sztucznego bezprogowy najazdowy dla osób niepełnosprawnych 65 KNR Dodatek za podejście odpływowe z rur PCW o średnicy 50 mm 66 KNR Dodatek za podejście odpływowe z rur PCW o średnicy 110 mm 67 KNR Izolacja rurociągów o średnicy zewnętrznej 40 mm, otulinami Thermaflex FRZ - jednowarstwowymi. Grubość izolacji 13mm 68 KNR Izolacja rurociągów o średnicy zewnętrznej 50 mm, otulinami Thermaflex FRZ - jednowarstwowymi. Grubość izolacji 13mm 69 KNR Izolacja rurociągów o średnicy zewnętrznej 75 mm, otulinami Thermaflex FRZ - jednowarstwowymi. Grubość izolacji 13 mm 70 KNR Izolacja rurociągów o średnicy zewnętrznej 110 mm, otulinami Thermaflex FRZ - jednowarstwowymi. Grubość izolacji 13 mm ,00 kpl 10,00 kpl 1,00 kpl 12,00 kpl 1,00 kpl ,00 m 70,00 m str 6

natryskowy z PVC o średnicy 50 mm 57 KNR 2-15 0221-0201-020 Umywalka ceramiczna 58 KNR 2-15 0221-0201-020 Umywalka ceramiczna dla niepełnosprawnych 59 KNR 2-15 0225-02-090 Pisuar ceramiczny 60 KNR

7 71 KNR Izolacja rurociągów o średnicy zewnętrznej 160 mm, otulinami Thermaflex FRZ - jednowarstwowymi. Grubość izolacji 13 mm 72 KNR Malowanie pędzlem rurociągu o średnicy zewnętrznej od mm farbą Thermaflex 800 na kolor biały - dwukrotnie 122,00 m2 1. 2*61,0 122,00 3. Przeniesienie + 122,00 73 KNR Rura ochronna stalowa o średnicy nominalnej 80 mm - analogia 5,00 m 1. 10*0,50 5,00 3. Przeniesienie + 5,00 74 KNR Rura ochronna stalowa o średnicy nominalnej 100 mm - analogia 5,00 m 1. 10,0*0,50 5,00 3. Przeniesienie + 5,00 75 (AW) AW 0 Masa plastyczna do uszczelniania przebić w ścianach (opak. 20kg) 76 KNR Przebicie otworów w ścianach na zaprawie cementowo-wapiennej o grubości 1 1/2 cegły 77 KNR Przebicie otworów o grubości 30 cm w elementach z betonu żwirowego o powierzchni do 0,05 m2 78 KNR Wykucie bruzd pionowych o głębokości i szerokości 1 X 1/2 cegły w ścianach na zaprawie cementowo-wapiennej 79 KNR Zamurowanie bruzd pionowych lub pochyłych w ścianach o przekroju 1/2 X 1 1/2 cegły. Zaprawa z wapna gaszonego 80 KNR Rurociągi z rur preizolowanych o średnicach Dn20mm 81 KNR Rurociągi z rur preizolowanych o średnicach Dn32mm 82 KNR Rurociągi z rur preizolowanych o średnicach Dn50mm 83 KNR Grzejnik elektryczny F18 zasilane jednofazowo typ F18-500W + analogia np. firma Atlantic 84 KNR Grzejnik elektryczny F18 zasilane jednofazowo typ F W + analogia np. firma Atlantic 85 KNR Grzejnik elektryczny F18 zasilane jednofazowo typ F W + analogia np. firma Atlantic 86 KNR Wentylator dachowy DAs fi160 (szatnie bud. projektowany) 87 KNR Podstawy dachowe kołowe typ B/I o średnicy do 160 mm w układach bezkanałowych 10,00 szt 10,00 szt 10,00 m 10,00 m 7,00 szt 1 4,00 szt str 7

Przeniesienie + 122,00 73 KNR 2-15 0403-06-040 Rura ochronna stalowa o średnicy nominalnej 80 mm - analogia 5,00 m 1. 10*0,50 5,00 3.

8 3. POMIESZCZENIA TECHNOLOGICZNE Hydraulika, Instalowanie centralnego ogrzewania; Instalowanie wentylacji 88 KNR Zawór ze złączka do węża chemoodporny o średnicy nominalnej 15 mm 89 KNR Prysznic ratunkowy z oczomyjka - dodatkowo z pedałem - analogia 90 KNR Umywalka chemoodporna - analogia 91 KNR Kratka chemoodporna o średnicy 110 mm - analogia 92 KNR Wentylator dachowy DAk fi160 kwasoodporny 93 KNR Podstawy dachowe kołowe typ B/I o średnicy do 160 mm w układach bezkanałowych 94 KNR Wywietrzak dachowy WLO o średnicy 160 mm kwasoodporny 95 KNR Kratki nawiewne o pow. 200cm2 + analogia 96 KNR Grzejnik elektryczny F18 zasilane jednofazowo typ F W + analogia np. firma Atlantic 1,00 kpl str 8

0212-02-020 Kratka chemoodporna o średnicy 110 mm - analogia 92 KNR 2-17 0208-01-020 Wentylator dachowy DAk fi160 kwasoodporny 93 KNR 2-17 0150-01-020 Podstawy dachowe kołowe typ B/I o średnicy do
