1 TECHNOLOGIA MONTAŻU I WYKONANIA RUROWEGO POWIERZTNEGO GRUNTOWEGO WYMIENNIKA CIEPŁA FIRMY ECOPLASTOL Sp. z o.o. SYSTEM

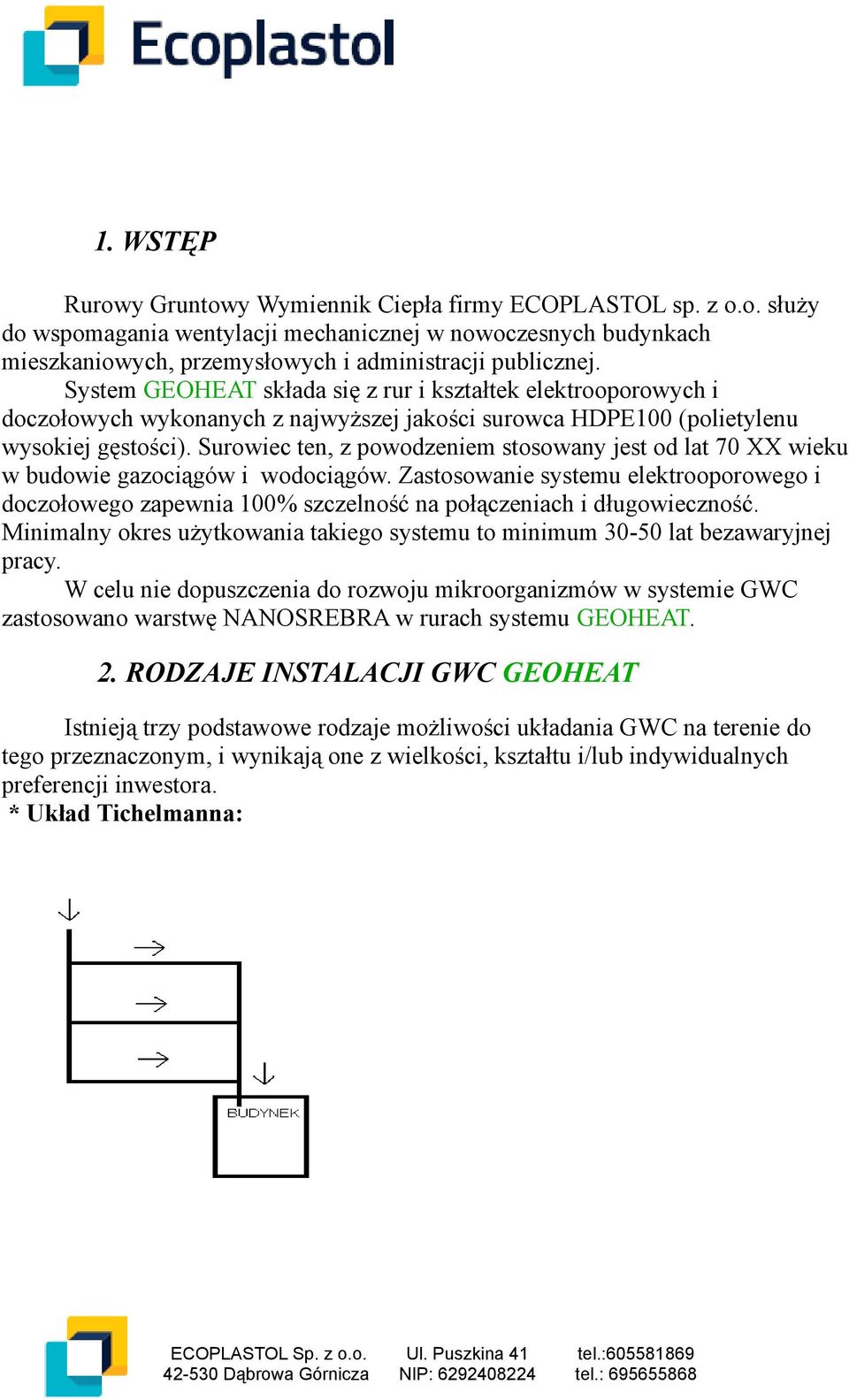

2 1. WSTĘP Rurowy Gruntowy Wymiennik Ciepła firmy ECOPLASTOL sp. z o.o. służy do wspomagania wentylacji mechanicznej w nowoczesnych budynkach mieszkaniowych, przemysłowych i administracji publicznej. System GEOHEAT składa się z rur i kształtek elektrooporowych i doczołowych wykonanych z najwyższej jakości surowca HDPE100 (polietylenu wysokiej gęstości). Surowiec ten, z powodzeniem stosowany jest od lat 70 XX wieku w budowie gazociągów i wodociągów. Zastosowanie systemu elektrooporowego i doczołowego zapewnia 100% szczelność na połączeniach i długowieczność. Minimalny okres użytkowania takiego systemu to minimum lat bezawaryjnej pracy. W celu nie dopuszczenia do rozwoju mikroorganizmów w systemie GWC zastosowano warstwę NANOSREBRA w rurach systemu GEOHEAT. 2. RODZAJE INSTALACJI GWC GEOHEAT Istnieją trzy podstawowe rodzaje możliwości układania GWC na terenie do tego przeznaczonym, i wynikają one z wielkości, kształtu i/lub indywidualnych preferencji inwestora. * Układ Tichelmanna:

Surowiec ten, z powodzeniem stosowany jest od lat 70 XX wieku w budowie gazociągów i wodociągów.

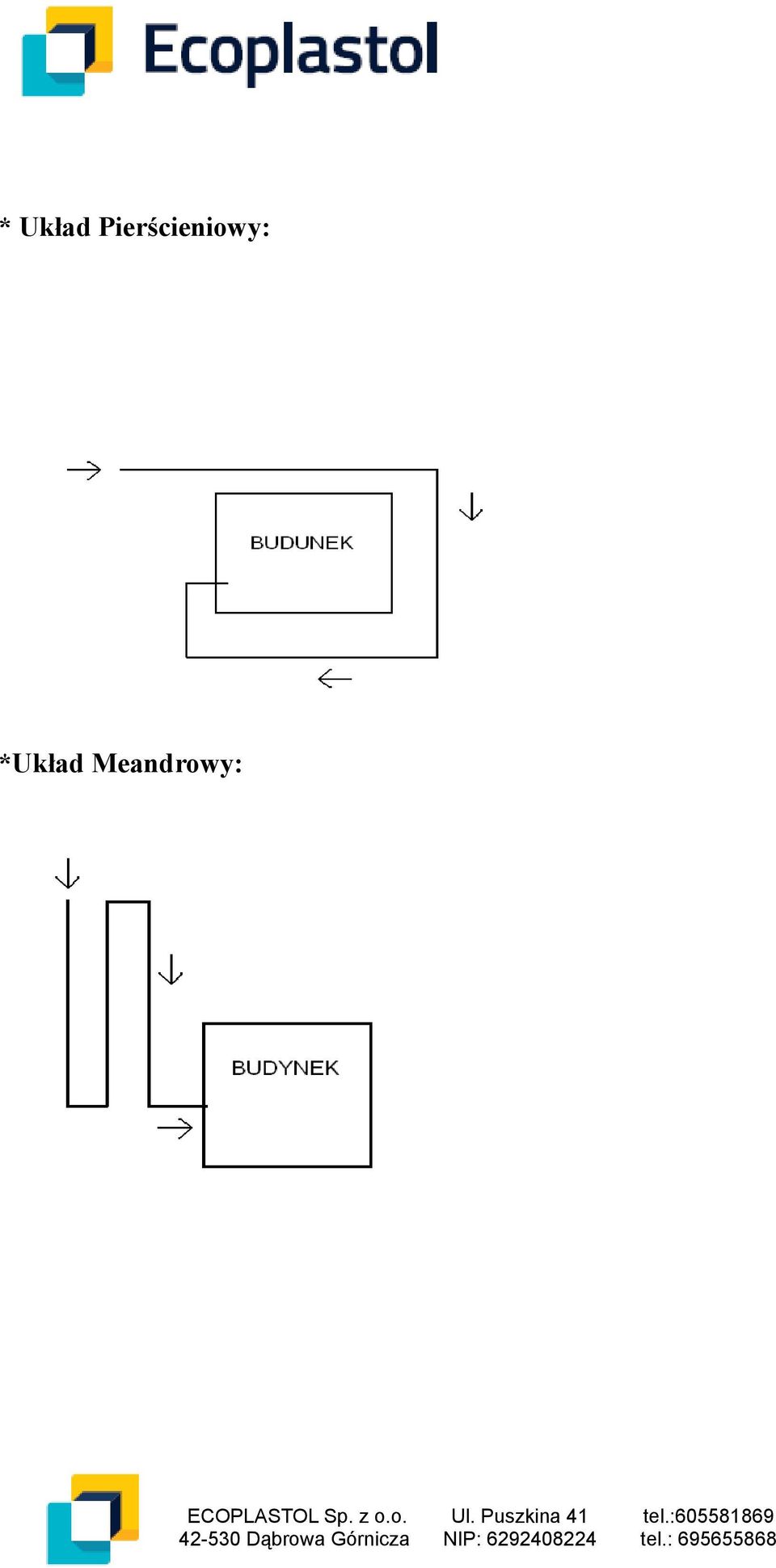

3 * Układ Pierścieniowy: *Układ Meandrowy:

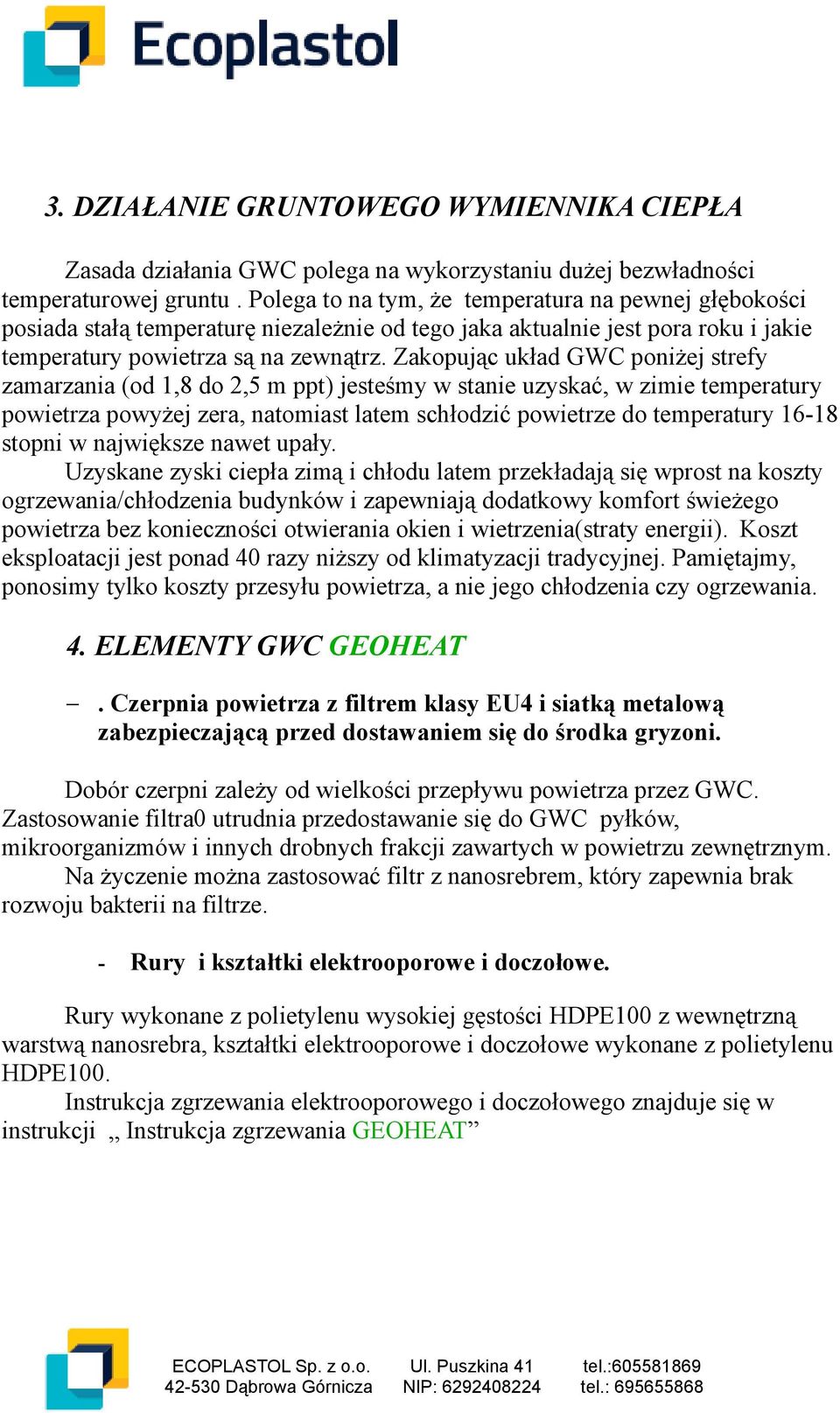

4 3. DZIAŁANIE GRUNTOWEGO WYMIENNIKA CIEPŁA Zasada działania GWC polega na wykorzystaniu dużej bezwładności temperaturowej gruntu. Polega to na tym, że temperatura na pewnej głębokości posiada stałą temperaturę niezależnie od tego jaka aktualnie jest pora roku i jakie temperatury powietrza są na zewnątrz. Zakopując układ GWC poniżej strefy zamarzania (od 1,8 do 2,5 m ppt) jesteśmy w stanie uzyskać, w zimie temperatury powietrza powyżej zera, natomiast latem schłodzić powietrze do temperatury stopni w największe nawet upały. Uzyskane zyski ciepła zimą i chłodu latem przekładają się wprost na koszty ogrzewania/chłodzenia budynków i zapewniają dodatkowy komfort świeżego powietrza bez konieczności otwierania okien i wietrzenia(straty energii). Koszt eksploatacji jest ponad 40 razy niższy od klimatyzacji tradycyjnej. Pamiętajmy, ponosimy tylko koszty przesyłu powietrza, a nie jego chłodzenia czy ogrzewania. 4. ELEMENTY GWC GEOHEAT. Czerpnia powietrza z filtrem klasy EU4 i siatką metalową zabezpieczającą przed dostawaniem się do środka gryzoni. Dobór czerpni zależy od wielkości przepływu powietrza przez GWC. Zastosowanie filtra0 utrudnia przedostawanie się do GWC pyłków, mikroorganizmów i innych drobnych frakcji zawartych w powietrzu zewnętrznym. Na życzenie można zastosować filtr z nanosrebrem, który zapewnia brak rozwoju bakterii na filtrze. - Rury i kształtki elektrooporowe i doczołowe. Rury wykonane z polietylenu wysokiej gęstości HDPE100 z wewnętrzną warstwą nanosrebra, kształtki elektrooporowe i doczołowe wykonane z polietylenu HDPE100. Instrukcja zgrzewania elektrooporowego i doczołowego znajduje się w instrukcji Instrukcja zgrzewania GEOHEAT

Zakopując układ GWC poniżej strefy zamarzania (od 1,8 do 2,5 m ppt) jesteśmy w stanie uzyskać, w zimie temperatury powietrza powyżej zera, natomiast latem schłodzić powietrze do temperatury 16-18

5 - Szczelne przejście przez budynek. Szczelne przejście przez budynek to specjalny element, który pozwala nam w sposób szczelny i bezpieczny wprowadzić rurę z systemu GWC do wewnątrz budynku. - Usuwanie kondensatu. Latem podczas przepływania ciepłego powietrza przez GWC następuje jego ochłodzenie i wykroplenie wilgoci. Wodę powstałą w ten sposób należy odprowadzić za pomocą specjalnego, przeznaczonego do tego elementu, do studzienki lub kanalizacji. -. Rury i kształtki systemu GEOHEAT. Rury i kształtki to elementy niezbędne do wykonania szczelnego i bezawaryjnego systemu rurowego GWC, są to rury HDPE100 z wewnętrzną warstwą nanosrebra w typoszeregu od średnicy fi 110 mm do 450 mm i SDR od 21 do 26. Kształtki to przede wszystkim mufy, kolana, trójniki, odgałęzienia siodłowe elektrooporwe i kształtki doczołowe od średnicy 110 do średnicy 450 m. 5. INSTRUKCJA MONTAŻU GWC GEOHEAT. W przypadku układu Tichelmanna wykonuje się jeden wykop o powierzchni odpowiednio większej( możliwość prac instalacyjnych w wykopie) od powierzchni zajmowanej przez GWC, natomiast w pozostałych przypadkach układ pierścieniowy i meandrowy- wykonuje się wykop pod daną średnicę zgodnie z normami PN-ENV 1046; PN-B

Wodę powstałą w ten sposób należy odprowadzić za pomocą specjalnego, przeznaczonego do tego elementu, do studzienki lub kanalizacji. -. Rury i kształtki systemu GEOHEAT.

6 Rys szerokość wykopu 2 głębokość przykrycia 3 zasypka wstępna od 100 mm do 300 mm 4 powierzchnia terenu 5 grunt rodzimy 6 strefa ułożenia przewodu 7 zasypka główna 8 strefa rury 9 strefa pachwiny rury 10 wyrównanie wykopu 11 dno wykopu 12 podłoże, jeśli jest wymagane 13 podsypka, jeśli jest wymagana 5.1. Szerokość wykopu Szerokość wykopu wyznacza się na podstawie projektu instalacji GWC. Nie ma potrzeby aby szerokość wykopu była większa niż do koniecznego zapewnienia odpowiedniego miejsca do podłączenia rury w wykopie i zagęszczenia zasypki w dolnej strefie rury. Typowe wartości dla b s (rys.1) podano w tabeli 1.

główna 8 strefa rury 9 strefa pachwiny rury 10 wyrównanie wykopu 11 dno wykopu 12 podłoże, jeśli jest wymagane 13 podsypka, jeśli jest wymagana 5.1. Szerokość wykopu Szerokość wykopu wyznacza się na podstawie projektu instalacji GWC.

7 TABELA Głębokość wykopu Głębokość wykopu wyznacza się na podstawie projektu instalacji GWC. W przypadku gruntów trudnych do zagęszczenia lub kamienistych konieczne jest aby głębokość wykopu uwzględniała wysokość podsypki. Podsypkę wykonać z materiału piaszczystego możliwego do zagęszczenia. GWC należy posadowić na głębokości min. 1,8 metra tak aby przykrycie zapewniało dostateczną ochronę przed przypadkowym wypieraniem rury w strefach o potencjalnie wysokich poziomach wód gruntowych 5.3. Wykopy nie obudowane Wykopy o ścianach pionowych nie obudowane można wykonywać tylko w gruntach suchych i zwięzłych, tam gdzie nie występuje zagrożenie obsunięcia się bocznej ściany wykopu Dno wykopu Powierzchnia dna wyrównanego wykopu powinna być zagęszczona, ciągła, jednorodna, pozbawiona jakichkolwiek odłamków skalistych lub innych twardych elementów.

GWC należy posadowić na głębokości min. 1,8 metra tak aby przykrycie zapewniało dostateczną ochronę przed przypadkowym wypieraniem rury w strefach o potencjalnie wysokich poziomach wód gruntowych 5.3.

8 5.4. Podsypka Rura wymaga jednolitego podparcia na całej swej długości, co zapewnia warstwa podsypki. W celu zapewnienia jednolitego podparcia zaleca się, aby warstwa podsypki miała grubość od 100 mm do 150 mm i była nie mniejsza niż 50mm. Zastosowany materiał powinien być ziarnisty, taki jak piasek lub kruszywo (0-1 0 mm). Zaleca się aby materiał podsypki był równomiernie rozprowadzony w poprzek całej szerokości wykopu i wyrównany do spadku rurociągu lecz nie zagęszczony. Podłożem do układania rur mogą być jednorodne, względnie miękkie, drobnoziarniste grunty pozbawione kamieni i innych twardych elementów, które umożliwiają wyrównanie dna i zapewniają jednolite podparcie rur na całej ich długości Zasypywanie Posadowienie rury zależy głównie od jej sztywności, głębokości przykrycia oraz rodzaju gruntu rodzimego. Jeżeli w strefie wstępnej stosujemy materiał obcy, to zaleca się stosowanie dobrej jakości materiału ziarnistego o maksymalnej wielkości cząstek od 0 do 10mm. Grunt rodzimy może być stosowany w strefie zasypki rury pod warunkiem, że: - nie zawiera cząstek większych niż 10mm. - nie zawiera materiału zamarzniętego - nie zawiera odpadów (np. asfaltu, butelek, puszek, drewna) - tam gdzie wymagane jest zagęszczenie materiał powinien być podatny na zagęszczenie Zagęszczenie gruntu użytego do zasypki. Zagęszczenie gruntu powinno być wykonane warstwami. Każda warstw powinna być zagęszczona do wskaźnika zagęszczenia określonego w projekcie. Grubość warstwy nie powinna być większa niż: - 0,15 m przy zagęszczaniu ręcznym - 0,30 m przy zagęszczaniu mechanicznym Uzyskanie prawidłowego zagęszczenia wymaga zachowania optymalnej

Zastosowany materiał powinien być ziarnisty, taki jak piasek lub kruszywo (0-1 0 mm).

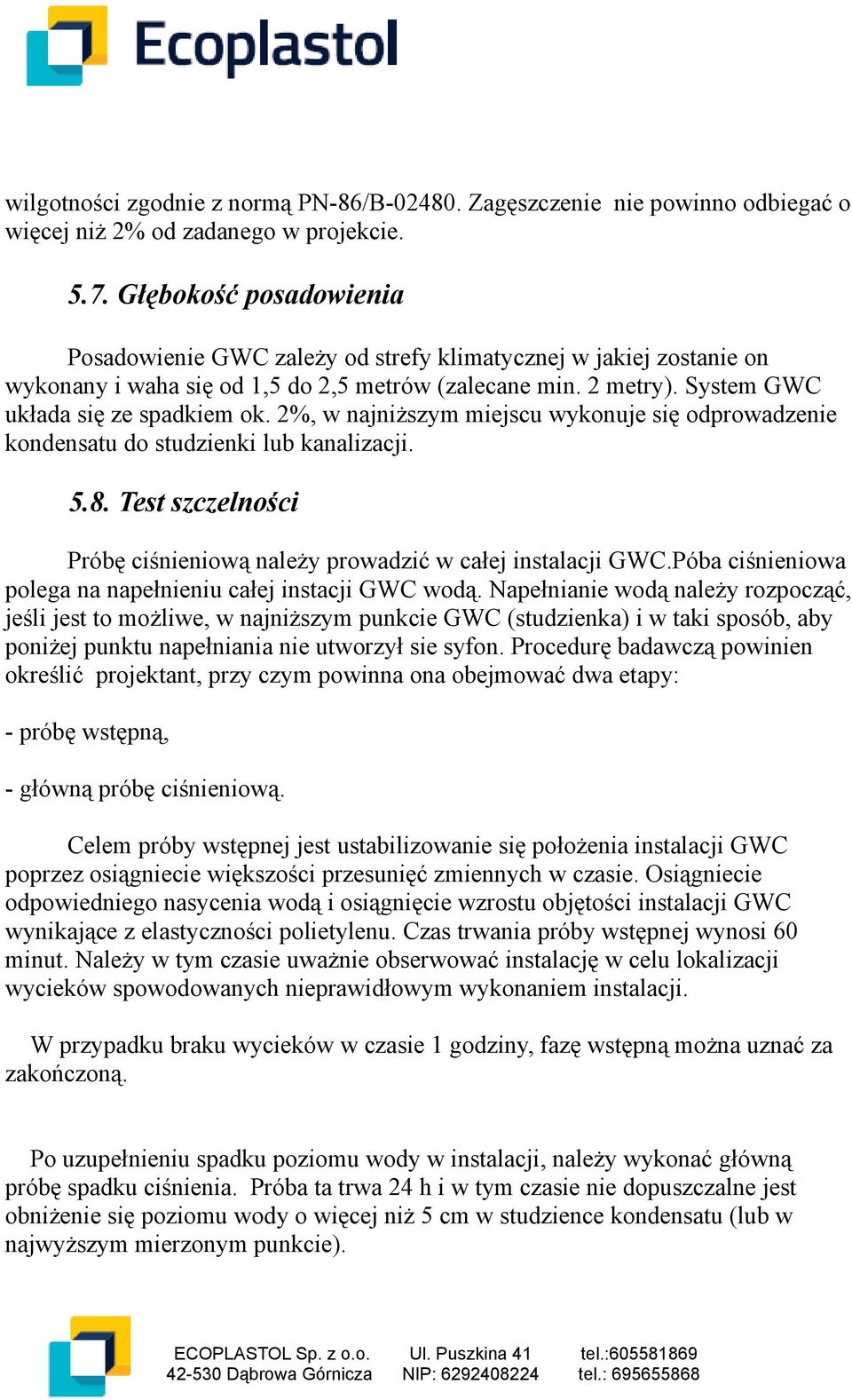

9 wilgotności zgodnie z normą PN-86/B Zagęszczenie nie powinno odbiegać o więcej niż 2% od zadanego w projekcie Głębokość posadowienia Posadowienie GWC zależy od strefy klimatycznej w jakiej zostanie on wykonany i waha się od 1,5 do 2,5 metrów (zalecane min. 2 metry). System GWC układa się ze spadkiem ok. 2%, w najniższym miejscu wykonuje się odprowadzenie kondensatu do studzienki lub kanalizacji Test szczelności Próbę ciśnieniową należy prowadzić w całej instalacji GWC.Póba ciśnieniowa polega na napełnieniu całej instacji GWC wodą. Napełnianie wodą należy rozpocząć, jeśli jest to możliwe, w najniższym punkcie GWC (studzienka) i w taki sposób, aby poniżej punktu napełniania nie utworzył sie syfon. Procedurę badawczą powinien określić projektant, przy czym powinna ona obejmować dwa etapy: - próbę wstępną, - główną próbę ciśnieniową. Celem próby wstępnej jest ustabilizowanie się położenia instalacji GWC poprzez osiągniecie większości przesunięć zmiennych w czasie. Osiągniecie odpowiedniego nasycenia wodą i osiągnięcie wzrostu objętości instalacji GWC wynikające z elastyczności polietylenu. Czas trwania próby wstępnej wynosi 60 minut. Należy w tym czasie uważnie obserwować instalację w celu lokalizacji wycieków spowodowanych nieprawidłowym wykonaniem instalacji. W przypadku braku wycieków w czasie 1 godziny, fazę wstępną można uznać za zakończoną. Po uzupełnieniu spadku poziomu wody w instalacji, należy wykonać główną próbę spadku ciśnienia. Próba ta trwa 24 h i w tym czasie nie dopuszczalne jest obniżenie się poziomu wody o więcej niż 5 cm w studzience kondensatu (lub w najwyższym mierzonym punkcie).

2%, w najniższym miejscu wykonuje się odprowadzenie kondensatu do studzienki lub kanalizacji. 5.8. Test szczelności Próbę ciśnieniową należy prowadzić w całej instalacji GWC.

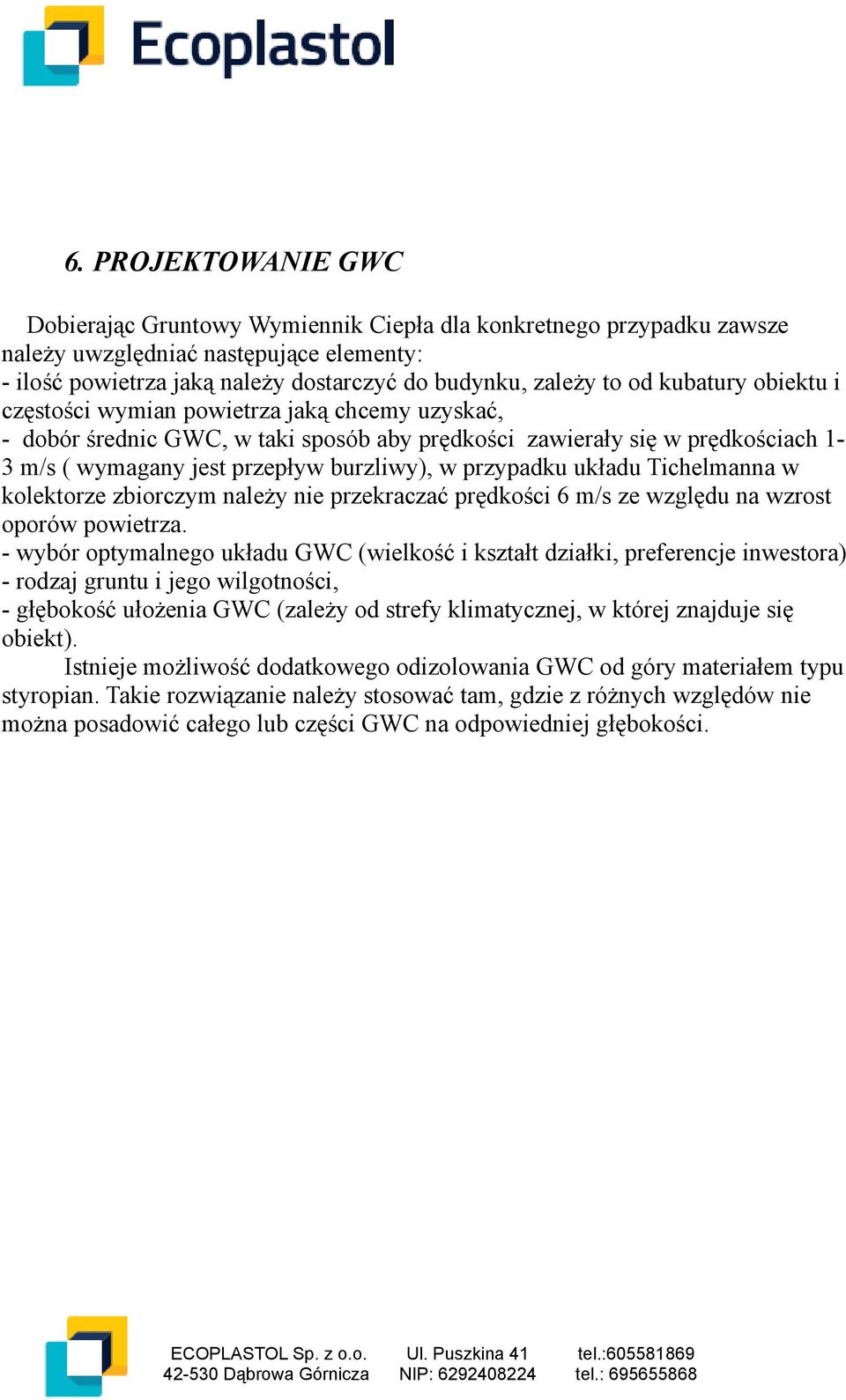

10 6. PROJEKTOWANIE GWC Dobierając Gruntowy Wymiennik Ciepła dla konkretnego przypadku zawsze należy uwzględniać następujące elementy: - ilość powietrza jaką należy dostarczyć do budynku, zależy to od kubatury obiektu i częstości wymian powietrza jaką chcemy uzyskać, - dobór średnic GWC, w taki sposób aby prędkości zawierały się w prędkościach 1-3 m/s ( wymagany jest przepływ burzliwy), w przypadku układu Tichelmanna w kolektorze zbiorczym należy nie przekraczać prędkości 6 m/s ze względu na wzrost oporów powietrza. - wybór optymalnego układu GWC (wielkość i kształt działki, preferencje inwestora) - rodzaj gruntu i jego wilgotności, - głębokość ułożenia GWC (zależy od strefy klimatycznej, w której znajduje się obiekt). Istnieje możliwość dodatkowego odizolowania GWC od góry materiałem typu styropian. Takie rozwiązanie należy stosować tam, gdzie z różnych względów nie można posadowić całego lub części GWC na odpowiedniej głębokości.

przypadku układu Tichelmanna w kolektorze zbiorczym należy nie przekraczać prędkości 6 m/s ze względu na wzrost oporów powietrza.
