1 Przedmiar Obiekt Kod CPV Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Budowa Inwestor Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o Lubartów ul.parkowa 6 Wykonawca INSBUD ul.mickiewicza 21, Lubartów Tabela elementów scalonych, przedmiar, charakterystyka obiektu, założenia kosztorysowe Sporządził inż.t.sobieszek Lubartów r. "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

2 Załącznik Strona 2/9 Charakterystyka obiektu Celem opracowania jest projekt przebudowy istniejącego wodociągu w ul. Nowodworskiej w Lubartowie. Przedmiotowy wodociąg będzie włączony do istniejącej sieci wodociągowej przy skrzyżowaniu do Solbetu i przy miejskim ujęciu wody PGK Lubartów. Wodociąg ten łączy istniejące przewody wodociągowe od studni nnnr 1, 3 i z miejską siecią wodociągową. Sieć wodociągowa o długości 560 m wykonana jest z rur typ SDR 26 PCV 160x6,2mm z uszczelkami Power-Lock PIPELIFE -nr kat Sieć wodociągowa o długości133 m wykonana jest z rur typ SDR 26 PCV 225x8,6mm z uszczelkami Power-Lock PIPELIFE -nr kat Rury PE 225x13,4 mm, SDR 17, klasy PE100-49m. Zasuwy kołnierzow typu E klinowe HAWLE nr kat Sieć wodociągową należy układać na głębokości 190 cm licząc od poziomu terenu. Sieć wodociągową należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych - cz II roboty instalacji sanitarnych i przemysłowych.

3 Przedmiar Strona 3/9 1. SIEĆ WODOCIĄGOWA PCV 225x 8,6 mm 1.1. Roboty ziemne 1 KNR /01 Roboty pomiarowe przy liniowych robotach ziemnych - trasa kolei w terenie równinnym (Krotność= 0,001) 133/1000 km 0,133 razem km 0,133 2 KNR /01 Wykopy oraz przekopy w gruncie kategorii I-II wykonywane na odkład koparkami podsiębiernymi o pojemności łyżki 0,15m3 (Mnożnik= 0,06) 133*1,1*2,0 m3 292,600 razem m3 292,600 3 KNR /04 Wykopy liniowe w gruntach suchych kategorii I-II o szerokości 0,8-1,5m i głębokości do 3,0m o ścianach pionowych z wydobyciem urobku łopatą lub wyciągiem ręcznym (Mnożnik= 0,14) m3 292,600 4 KNR /02 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład - pojemność łyżki 0,15m3, grunt kategorii III (rurociągi) (Mnożnik= 0,24) m3 292,600 5 KNR /05 Wykopy liniowe o szerokości 0,8-1,5m o ścianach pionowych (w gruntach suchych), z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykopy o głębokości do 3,0m grunt kategorii III-IV (rurociągi) (Mnożnik= 0,56) m3 292,600 6 KNR /02 Pełne umocnienie (z rozbiórką) palami szalunkowymi (wypraskami) w gruncie suchym pionowych ścian wykopów liniowych o szerokości do 1m i głębokości do 3m w gruncie kategorii III-IV (rurociągi) 133*2*2,0 m2 532,000 razem m2 532,000 7 KNR 2-18w 0511/01 Podłoża pod kanały i obiekty z materiałów sypkich o grubości 10cm (rurociągi) 133*1,1*0,1 m3 14,630 razem m3 14,630 8 KNR /09 Obsypka rurociągu kruszywem dowiezionym 133*1,1*0,52 m3 76,08 Objętość rurociągu -133*3,14*0,22*0,22/4 m3-5,05 razem m3 71,03 9 KNR /04 Roboty ziemne wykonywane koparkami przedsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności łyżki 2,50m3, grunt kategorii I-II (przywóz materiałów sypkich na podsypkę i obsypkę) rurociagi Podłoże pod rurociągi 14,63 m3 14,63 Obsypka rurociągów 71,03 m3 71,03 razem m3 85,66 10 KNR /03 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości kategorii I-II (przywóz materiałów sypkich na podsypkę i obsypkę) za dalsze 1 km 85,66*1/0.5 m3 171,320 razem m3 171, KNR /01 Zasypanie wykopów spycharkami z przemieszczeniem gruntu kategorii I-III na odległość do 10m (rurociągi) Wykopy 292,6 m3 292,60 Podłoże -14,63 m3-14,63 Obsypka bez rurociągu -71,03 m3-71,03 Objętość rurociągu -133*3,14*0,22*0,22/4 m3-5,05 razem m3 201,89 12 KNR /06 Roboty ziemne wykonywane koparkami zgarniakowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności zgarniaka 1,00m3, grunt kategorii III (wywiezienie nadmiaru ziemi) Podłoże 14,63 m3 14,630 Obsypka bez rurociągu 71,03 m3 71,030 Rurociągi 5,05 m3 5,050 razem m3 90, KNR /02 Roboty ziemne wykonywane koparkami zgarniakowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności zgarniaka 0,25m3, grunt kategorii III (wywiezienie nadmiaru ziemi) Podłoże 2,8 m3 2,800 Studzienki D1 1,86*3.14*1,4*1,4/4 m3 2,862 D2 1,98*3.14*1,4*1,4/4 m3 3,046 D3 2,16*3.14*1,4*1,4/4 m3 3,323

4 Przedmiar Strona 4/9 D4 2,2*3.14*1,4*1,4/4 m3 3,385 D5 3,0*3.14*1,4*1,4/4 m3 4,616 D6 1,72*3.14*1,4*1,4/4 m3 2,646 D7 1,54*3.14*1,4*1,4/4 m3 2,369 razem m3 25, KNR /03 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości kategorii I-II (wywiezienie nadmiaru ziemi) 25,047*2 m3 50,094 razem m3 50, Roboty instalacyjne 15 KNR /05 Rury PCW ciśnieniowe kielichowe łączone na uszczelkę gumową o średnicy zewnętrznej 225mm m 133, KNR /05 Zasuwy żeliwne kołnierzowe o średnicy nominalnej 200mm z obudową na rurociągach PCW i PE 17 KNR /01 Ręczne układanie mieszanki betonowej w ławach fundamentowych i blokach oporowych m3 0, KNR /01 Ręczne układanie mieszanki betonowej w ławach fundamentowych i blokach oporowych m3 0, KNR /05 Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 200mm 20 KNR /05 Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 200mm 21 KNR /05 Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 200mm szt 3, KNR /05 Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 200mm 23 KNR /02 Oznakowanie trasy rurociągu tabliczkami na słupku betonowym kpl 6, KNR /02 Dezynfekcja rurociągów sieci wodociągowych o średnicy nominalnej mm (próba=200m) próba 1, KNR /03 Próba szczelności sieci wodociągowych z rur z tworzyw sztucznych o średnicy zewnętrznej 225mm 26 KNR-W /11 Rury ochronne (osłonowe) z PE, PCW, PP o średnicy nominalnej 225mm m 9, KNR-W /12 Rury ochronne (osłonowe) z PE, PCW, PP o średnicy nominalnej 315mm m 6, KNR /02 Układanie w wykopie rur ochronnych AROT d=100mm m 16, SIEĆ WODOCIĄGOWA PE 225mm 2.1. Roboty ziemne 29 KNR /01 Roboty pomiarowe przy liniowych robotach ziemnych - trasa kolei w terenie równinnym (Krotność= 0,001) 49/1000 km 0,049 razem km 0, KNR /01 Wykopy oraz przekopy w gruncie kategorii I-II wykonywane na odkład koparkami podsiębiernymi o pojemności łyżki 0,15m3 (Mnożnik= 0,06) 49*1,1*2,0 m3 107,800 razem m3 107, KNR /04 Wykopy liniowe w gruntach suchych kategorii I-II o szerokości 0,8-1,5m i głębokości do 3,0m o ścianach pionowych z wydobyciem urobku łopatą lub wyciągiem ręcznym (Mnożnik= 0,14) m3 107, KNR /02 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład - pojemność łyżki 0,15m3, grunt kategorii III (rurociągi) (Mnożnik= 0,24) m3 107, KNR /05 Wykopy liniowe o szerokości 0,8-1,5m o ścianach pionowych (w gruntach suchych), z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykopy o głębokości do 3,0m grunt kategorii III-IV (rurociągi) (Mnożnik= 0,56) m3 107,800

5 Przedmiar Strona 5/9 34 KNR /02 Pełne umocnienie (z rozbiórką) palami szalunkowymi (wypraskami) w gruncie suchym pionowych ścian wykopów liniowych o szerokości do 1m i głębokości do 3m w gruncie kategorii III-IV (rurociągi) 49*2*2,0 m2 196,000 razem m2 196, KNR 2-18w 0511/01 Podłoża pod kanały i obiekty z materiałów sypkich o grubości 10cm (rurociągi) 49*1,1*0,1 m3 5,390 razem m3 5, KNR /09 Obsypka rurociągu kruszywem dowiezionym 49*1,1*0,52 m3 28,03 Objętość rurociągu -49*3,14*0,22*0,22/4 m3-1,86 razem m3 26,17 37 KNR /04 Roboty ziemne wykonywane koparkami przedsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności łyżki 2,50m3, grunt kategorii I-II (przywóz materiałów sypkich na podsypkę i obsypkę) rurociagi Podłoże pod rurociągi 5,39 m3 5,39 Obsypka rurociągów 26,17 m3 26,17 razem m3 31,56 38 KNR /03 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości kategorii I-II (przywóz materiałów sypkich na podsypkę i obsypkę) za dalsze 1 km 31,56*1/0.5 m3 63,120 razem m3 63, KNR /01 Zasypanie wykopów spycharkami z przemieszczeniem gruntu kategorii I-III na odległość do 10m (rurociągi) Wykopy 107,8 m3 107,80 Podłoże -5,39 m3-5,39 Obsypka bez rurociągu -26,17 m3-26,17 Objętość rurociągu -49*3,14*0,22*0,22/4 m3-1,86 razem m3 74,38 40 KNR /06 Roboty ziemne wykonywane koparkami zgarniakowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności zgarniaka 1,00m3, grunt kategorii III (wywiezienie nadmiaru ziemi) Podłoże 5,39 m3 5,390 Obsypka bez rurociągu 26,17 m3 26,170 Rurociągi 1,85 m3 1,850 razem m3 33, KNR /03 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości kategorii I-II (wywiezienie nadmiaru ziemi) 33,41*2 m3 66,820 razem m3 66, Roboty instalacyjne 42 KNR /05 Rury PE ciśnieniowe łączone metodą zgrzewania o średnicy zewnętrznej 225mm m 49, KNR-W /10 Połączenie za pomocą kształtek elektrooporowych rur polietylenowych, ciśnieniowych PE, PEHD o średnicy zewnętrznej 225mm złącze 8,00 44 KNR /05 Przeciąganie rurociągów przewodowych w rurach ochronnych o średnicy nominalnej 225mm m 49, KNR /03 Zamknięcie końcówek rur ochronnych o średnicy nominalnej 225mm, kpl 2, KNR /01 Oznakowanie trasy wodociągu taśmą z tworzywa sztucznego z wkładką metalową ułożonego w ziemi m 49, KNR /03 Próba szczelności sieci wodociągowych z rur z tworzyw sztucznych o średnicy zewnętrznej 225mm szt 1,00 48 KNR /05 Kształtki PE na rurociągach PE o średnicy zewnętrznej 225mm 49 KNR /01 Dezynfekcja rurociągów sieci wodociągowych o średnicy nominalnej do 150mm (próba=200m) próba 1, SIEĆ WODOCIĄGOWA PCV 160 mm 3.1. Roboty ziemne 50 KNR /01 Roboty pomiarowe przy liniowych robotach ziemnych - trasa kolei w terenie równinnym (Krotność= 0,001) 560/1000 km 0,560 razem km 0,560

6 Przedmiar Strona 6/9 51 KNR /01 Wykopy oraz przekopy w gruncie kategorii I-II wykonywane na odkład koparkami podsiębiernymi o pojemności łyżki 0,15m3 (Mnożnik= 0,06) 560*1,0*2,0 m ,000 razem m , KNR /04 Wykopy liniowe w gruntach suchych kategorii I-II o szerokości 0,8-1,5m i głębokości do 3,0m o ścianach pionowych z wydobyciem urobku łopatą lub wyciągiem ręcznym (Mnożnik= 0,14) m , KNR /02 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład - pojemność łyżki 0,15m3, grunt kategorii III (rurociągi) (Mnożnik= 0,24) m , KNR /05 Wykopy liniowe o szerokości 0,8-1,5m o ścianach pionowych (w gruntach suchych), z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykopy o głębokości do 3,0m grunt kategorii III-IV (rurociągi) (Mnożnik= 0,56) m , KNR /02 Pełne umocnienie (z rozbiórką) palami szalunkowymi (wypraskami) w gruncie suchym pionowych ścian wykopów liniowych o szerokości do 1m i głębokości do 3m w gruncie kategorii III-IV (rurociągi) 560*2*2,0 m ,000 razem m , KNR 2-18w 0511/01 Podłoża pod kanały i obiekty z materiałów sypkich o grubości 10cm (rurociągi) 560*1,0*0,1 m3 56,000 razem m3 56, KNR /09 Obsypka rurociągu kruszywem dowiezionym 560*1,0*0,46 m3 257,60 Objętość rurociągu -560*3,14*0,16*0,16/4 m3-11,25 razem m3 246,35 58 KNR /04 Roboty ziemne wykonywane koparkami przedsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności łyżki 2,50m3, grunt kategorii I-II (przywóz materiałów sypkich na podsypkę i obsypkę) rurociagi Podłoże pod rurociągi 56 m3 56,00 Obsypka rurociągów 257,6 m3 257,60 razem m3 313,60 59 KNR /03 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości kategorii I-II (przywóz materiałów sypkich na podsypkę i obsypkę) za dalsze 1 km 213,6*1/0.5 m3 427,200 razem m3 427, KNR /01 Zasypanie wykopów spycharkami z przemieszczeniem gruntu kategorii I-III na odległość do 10m (rurociągi) Wykopy 1120 m ,00 Podłoże -56,0 m3-56,00 Obsypka bez rurociągu -257,6 m3-257,60 Objętość rurociągu -560*3,14*0,16*0,16/4 m3-11,25 razem m3 795,15 61 KNR /06 Roboty ziemne wykonywane koparkami zgarniakowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności zgarniaka 1,00m3, grunt kategorii III (wywiezienie nadmiaru ziemi) Podłoże 56,0 m3 56,000 Obsypka bez rurociągu 257,6 m3 257,600 Rurociągi 11,25 m3 11,250 razem m3 324, KNR /03 Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości kategorii I-II (wywiezienie nadmiaru ziemi) 324,85*2 m3 649,700 razem m3 649, Roboty instalacyjne 63 KNR /04 Rury PCW ciśnieniowe kielichowe łączone na uszczelkę gumową o średnicy zewnętrznej 160mm m 560, KNR /04 Zasuwy żeliwne kołnierzowe o średnicy nominalnej 150mm z obudową na rurociągach PCW i PE szt 4, KNR /03 Zasuwy żeliwne kołnierzowe o średnicy nominalnej 100mm z obudową na rurociągach PCW i PE

7 Przedmiar Strona 7/9 66 KNR /01 Ręczne układanie mieszanki betonowej w ławach fundamentowych i blokach oporowych 67 KNR /01 Ręczne układanie mieszanki betonowej w ławach fundamentowych i blokach oporowych 68 KNR /04 Kształtki żeliwne ciśnieniowe kołnierzowe o średnicy nominalnej 150mm 69 KNR /04 Kształtki PCW ciśnieniowe kielichowe o średnicy zewnętrznej 160mm łączone na uszczelkę gumową 70 KNR /03 Kształtki PCW ciśnieniowe kielichowe o średnicy zewnętrznej 110mm łączone na uszczelkę gumową 71 KNR /04 Kształtki PCW ciśnieniowe kielichowe o średnicy zewnętrznej 160mm łączone na uszczelkę gumową 72 KNR /04 Kształtki PCW ciśnieniowe kielichowe o średnicy zewnętrznej 160mm łączone na uszczelkę gumową 73 KNR /08 Przewierty o długości do 20m maszyną do wierceń poziomych, rurami o średnicy nominalnej 273x7,1mm, w gruncie kategorii III-IV 74 KNR /06 Przeciąganie rurociągów przewodowych w rurach ochronnych o średnicy nominalnej 250mm 75 KNR /04 Zamknięcie końcówek rur ochronnych o średnicy nominalnej 250mm, rury przewodowe o średnicy nominalnej 160mm 76 KNR /02 Oznakowanie trasy rurociągu tabliczkami na słupku betonowym 77 KNR /02 Dezynfekcja rurociągów sieci wodociągowych o średnicy nominalnej mm (próba=200m) 78 KNR /03 Próba szczelności sieci wodociągowych z rur z tworzyw sztucznych o średnicy zewnętrznej 225mm 79 KNR-W /11 Rury ochronne (osłonowe) z PE, PCW, PP o średnicy nominalnej 225mm 80 KNR /02 Układanie w wykopie rur ochronnych AROT d=100mm m3 0,320 m3 0,210 szt 3,000 szt 4,000 m 18,00 m 18,00 kpl 2,00 kpl 6,000 próba 1,000 m 8,000 m 20,000

8 Tabela elementów Strona 8/9 Nr Kod CPV Opis robót Wartość % J.O. Ilość Wskaźnik 1. SIEĆ WODOCIĄGOWA PCV 225x 8,6 mm m Roboty ziemne m Roboty instalacyjne m SIEĆ WODOCIĄGOWA PE 225mm m Roboty ziemne m Roboty instalacyjne m SIEĆ WODOCIĄGOWA PCV 160 mm m Roboty ziemne m Roboty instalacyjne m 560 Razem m 742

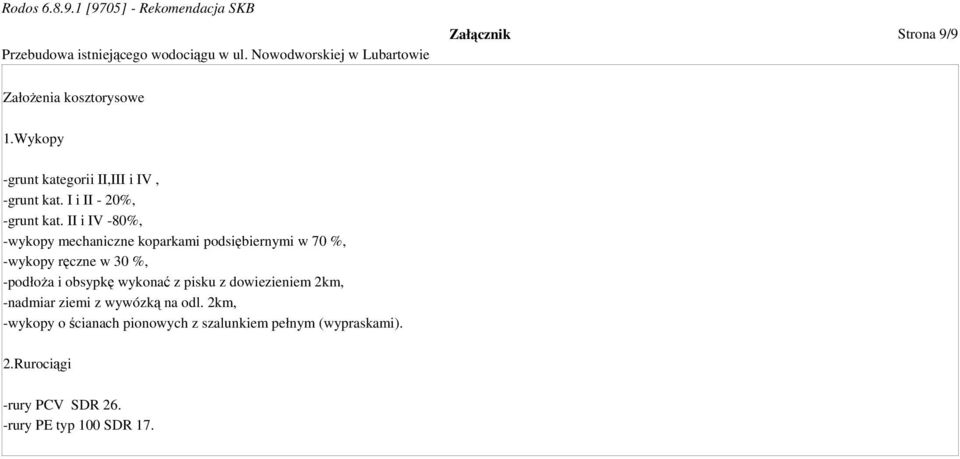

9 Załącznik Strona 9/9 Założenia kosztorysowe 1.Wykopy -grunt kategorii II,III i IV, -grunt kat. I i II - 20%, -grunt kat. II i IV -80%, -wykopy mechaniczne koparkami podsiębiernymi w 70 %, -wykopy ręczne w 30 %, -podłoża i obsypkę wykonać z pisku z dowiezieniem 2km, -nadmiar ziemi z wywózką na odl. 2km, -wykopy o ścianach pionowych z szalunkiem pełnym (wypraskami). 2.Rurociągi -rury PCV SDR 26. -rury PE typ 100 SDR 17.
