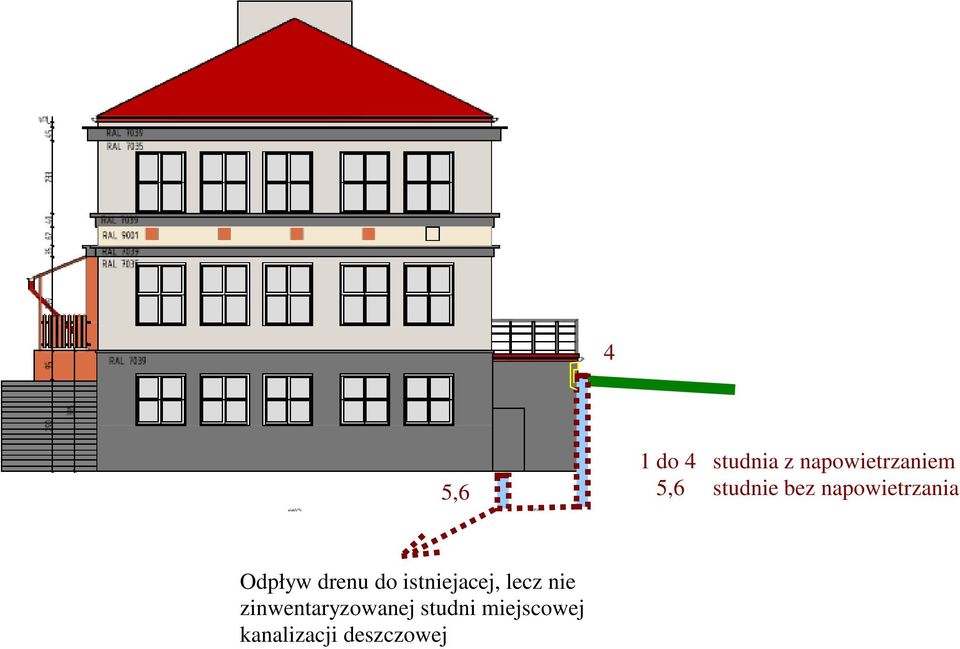

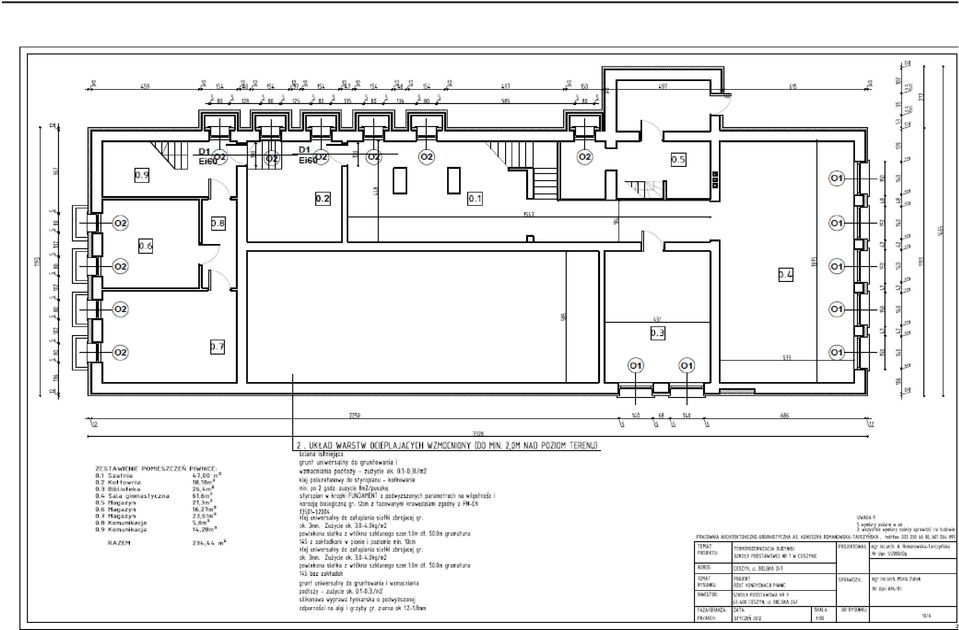

2 4 5,6 1 do 4 studnia z napowietrzaniem 5,6 studnie bez napowietrzania Odpływ drenu do istniejacej, lecz nie zinwentaryzowanej studni miejscowej kanalizacji deszczowej

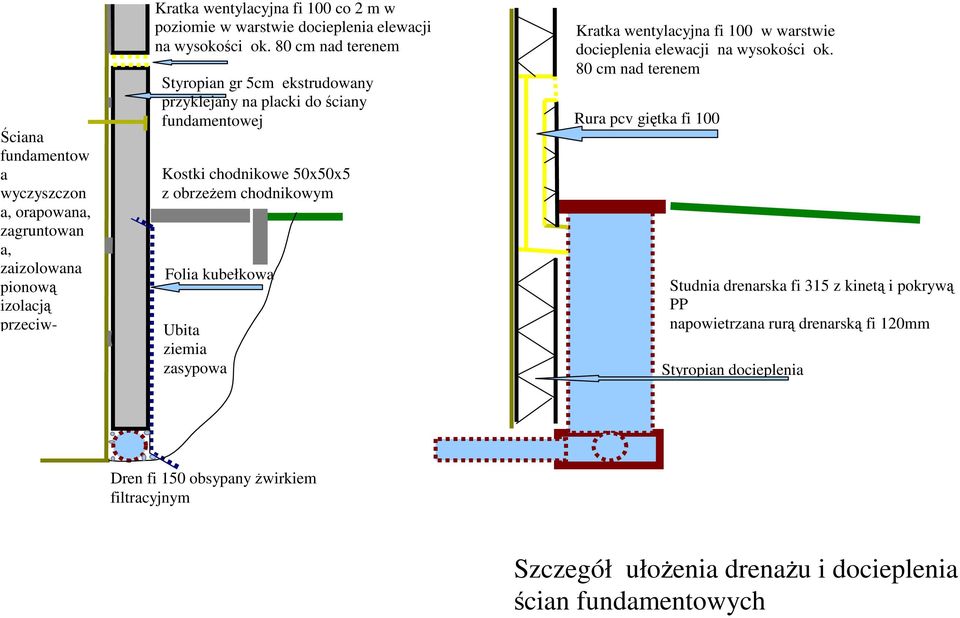

3 Ściana fundamentow a wyczyszczon a, orapowana, zagruntowan a, zaizolowana pionową izolacją przeciw- Kratka wentylacyjna fi 100 co 2 m w poziomie w warstwie docieplenia elewacji na wysokości ok. 80 cm nad terenem Styropian gr 5cm ekstrudowany przyklejany na placki do ściany fundamentowej Kostki chodnikowe 50x50x5 z obrzeżem chodnikowym Folia kubełkowa Ubita ziemia zasypowa Kratka wentylacyjna fi 100 w warstwie docieplenia elewacji na wysokości ok. 80 cm nad terenem Rura pcv giętka fi 100 Studnia drenarska fi 315 z kinetą i pokrywą PP napowietrzana rurą drenarską fi 120mm Styropian docieplenia Dren fi 150 obsypany żwirkiem filtracyjnym Szczegół ułożenia drenażu i docieplenia ścian fundamentowych

80 cm nad terenem Styropian gr 5cm ekstrudowany przyklejany na placki do ściany fundamentowej Kostki chodnikowe 50x50x5 z obrzeżem chodnikowym Folia kubełkowa Ubita ziemia

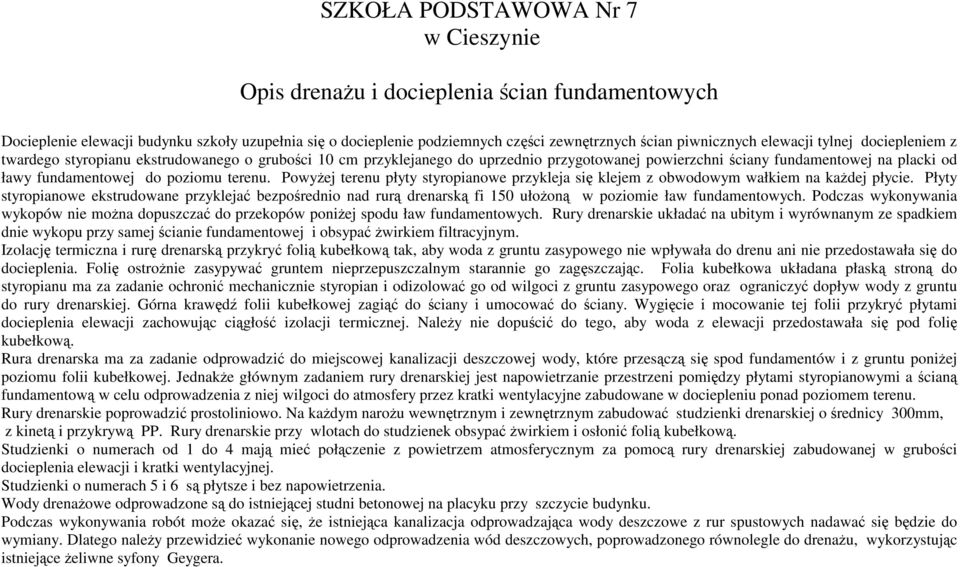

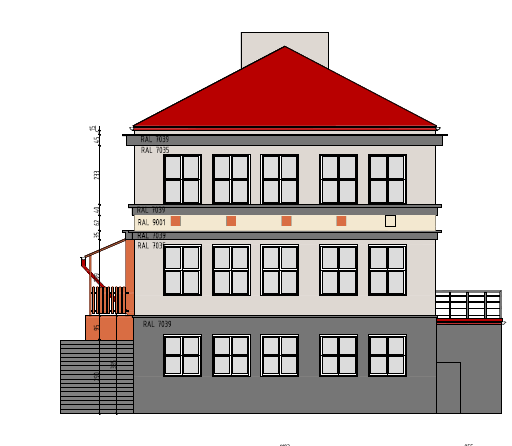

4 SZKOŁA PODSTAWOWA Nr 7 w Cieszynie Opis drenażu i docieplenia ścian fundamentowych Docieplenie elewacji budynku szkoły uzupełnia się o docieplenie podziemnych części zewnętrznych ścian piwnicznych elewacji tylnej dociepleniem z twardego styropianu ekstrudowanego o grubości 10 cm przyklejanego do uprzednio przygotowanej powierzchni ściany fundamentowej na placki od ławy fundamentowej do poziomu terenu. Powyżej terenu płyty styropianowe przykleja się klejem z obwodowym wałkiem na każdej płycie. Płyty styropianowe ekstrudowane przyklejać bezpośrednio nad rurą drenarską fi 150 ułożoną w poziomie ław fundamentowych. Podczas wykonywania wykopów nie można dopuszczać do przekopów poniżej spodu ław fundamentowych. Rury drenarskie układać na ubitym i wyrównanym ze spadkiem dnie wykopu przy samej ścianie fundamentowej i obsypać żwirkiem filtracyjnym. Izolację termiczna i rurę drenarską przykryć folią kubełkową tak, aby woda z gruntu zasypowego nie wpływała do drenu ani nie przedostawała się do docieplenia. Folię ostrożnie zasypywać gruntem nieprzepuszczalnym starannie go zagęszczając. Folia kubełkowa układana płaską stroną do styropianu ma za zadanie ochronić mechanicznie styropian i odizolować go od wilgoci z gruntu zasypowego oraz ograniczyć dopływ wody z gruntu do rury drenarskiej. Górna krawędź folii kubełkowej zagiąć do ściany i umocować do ściany. Wygięcie i mocowanie tej folii przykryć płytami docieplenia elewacji zachowując ciągłość izolacji termicznej. Należy nie dopuścić do tego, aby woda z elewacji przedostawała się pod folię kubełkową. Rura drenarska ma za zadanie odprowadzić do miejscowej kanalizacji deszczowej wody, które przesączą się spod fundamentów i z gruntu poniżej poziomu folii kubełkowej. Jednakże głównym zadaniem rury drenarskiej jest napowietrzanie przestrzeni pomiędzy płytami styropianowymi a ścianą fundamentową w celu odprowadzenia z niej wilgoci do atmosfery przez kratki wentylacyjne zabudowane w dociepleniu ponad poziomem terenu. Rury drenarskie poprowadzić prostoliniowo. Na każdym narożu wewnętrznym i zewnętrznym zabudować studzienki drenarskiej o średnicy 300mm, z kinetą i przykrywą PP. Rury drenarskie przy wlotach do studzienek obsypać żwirkiem i osłonić folią kubełkową. Studzienki o numerach od 1 do 4 mają mieć połączenie z powietrzem atmosferycznym za pomocą rury drenarskiej zabudowanej w grubości docieplenia elewacji i kratki wentylacyjnej. Studzienki o numerach 5 i 6 są płytsze i bez napowietrzenia. Wody drenażowe odprowadzone są do istniejącej studni betonowej na placyku przy szczycie budynku. Podczas wykonywania robót może okazać się, że istniejąca kanalizacja odprowadzająca wody deszczowe z rur spustowych nadawać się będzie do wymiany. Dlatego należy przewidzieć wykonanie nowego odprowadzenia wód deszczowych, poprowadzonego równolegle do drenażu, wykorzystując istniejące żeliwne syfony Geygera.

terenu. Powyżej terenu płyty styropianowe przykleja się klejem z obwodowym wałkiem na każdej płycie.

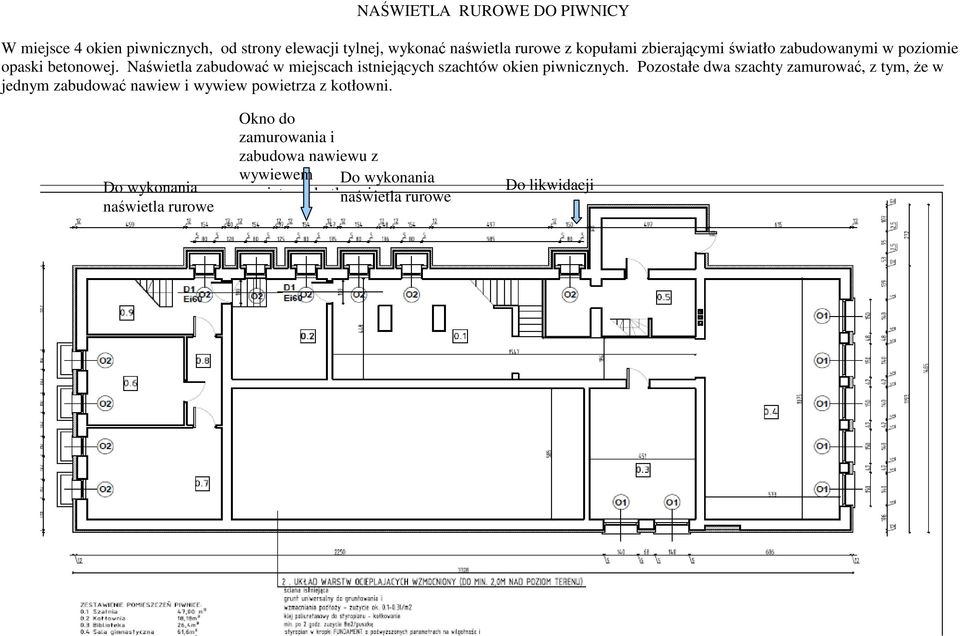

5 NAŚWIETLA RUROWE DO PIWNICY W miejsce 4 okien piwnicznych, od strony elewacji tylnej, wykonać naświetla rurowe z kopułami zbierającymi światło zabudowanymi w poziomie opaski betonowej. Naświetla zabudować w miejscach istniejących szachtów okien piwnicznych. Pozostałe dwa szachty zamurować, z tym, że w jednym zabudować nawiew i wywiew powietrza z kotłowni. Do wykonania naświetla rurowe Okno do zamurowania i zabudowa nawiewu z wywiewem Do wykonania powietrza zkotłowni naświetla rurowe Do likwidacji

Naświetla zabudować w miejscach istniejących szachtów okien piwnicznych.
