1 GH INTERTECH Siedziba: Kłobuck Oddział Gdańsk ul. Górnicza 2b tel. +48 (034) fax.+48 (034) ul. Budowlanych 27 tel. +48 (058) fax. +48 (058) ZASILANIE SUWNIC I WCIĄGNIKÓW ZAMKNIĘTE SZYNOPRZEWODY KASETOWE

2 1. INFORMACJE OGÓLNE Szynoprzewody kasetowe służą do zasilania odbiorników ruchomych np. suwnic, wciągników, żurawi, elektronarzędzi itp. pracujących wzdłuż torów prostoliniowych i zakrzywionych. Szynoprzewody posiadają obudowę typu PEM wykonaną z tworzywa sztucznego, w której umieszczone są 4 szyny miedziane (3- przewody fazowe L1, L2, L3 +PE patrz rys. poniżej). W obudowie PEM przemieszcza się odbierak prądowy TO-4x70A ze szczotkami wykonanymi z kompozytu grafitowo- miedzianego. Obudowa szynoprzewodów została wykonana w sposób uniemożliwiający dotyk bezpośredni przez człowieka oraz wnikanie opadów atmosferycznych i zanieczyszczeń. Obudowa PEM wraz z szynami prądowymi oraz częściami służącymi do mocowania do konstrukcji wsporczej tworzą szynoprzewody kasetowe typu LM-60, LM-100 oraz LM-140. DANE TECHNICZNE SZYNOPRZEWODÓW Prąd znamionowy [A] Przekrój szyny prądowej [mm 2] Napięcie znamionowe [V] Impedancja [Ω/m] Materiał szyny prądowej Max. odstęp między podwieszeniami [m] Ilość torów prądowych Długość odcinka szynoprzewodu [mm] Przekrój obudowy PEM z szynami prądowymi Temperatura pracy [oc] Wytrzymałość na przebicie [kv/mm] Rezystancja izolacji [Ω/cm] Wytrzymałość na zginanie [kg/cm2] Wytrzymałość rozciąganie [kg/cm2] Stopień ochrony Materiał obudowy LM-60 LM-100 LM x 10-3 Miedź 2, ,75 x ,0 0,75 x ,33 55 L1 L3 L2 PE x >540 IP23 PVC Powyższe parametry podano dla temperatury otoczenia 200C i obciążeniu 80%. 65 Typ szynoprzewodu

3 2. SPOSÓB MONTAŻU SZYNOPRZEWODÓW KASETOWYCH Uwaga: Przy pracy na zewnątrz rozmieszczenie elementów szynoprzewodów typu LM-60 i LM-100 jest takie jak w przypadku szynoprzewodu LM-140. Obudowa PEM z szynami prądowymi Uchwyt SO-4 Pokrywa końcowa TE-4 Łącznik EMP-4 Zasilanie końcowe AE-4 Punkt sztywny PF-4 Zasilanie środkowe AI-4

4 3. ELEMENTY SKŁADOWE SZYNOPRZEWODU OBUDOWA Z SZYNAMI PRĄDOWYMI NR KAT. PRĄD [A] MASA [kg/m] PEM-60 PEM-100 PEM ,66 1,96 2,25 Materiał: miedź, PVC Długość: 4m PEM-60E). UCHWYT SZYNOPRZEWODU NR KAT. SO-4 Materiał: stal galwanizowana Masa: 210g SO-4E). ŁĄCZNIK SZYNOPRZEWODU NR KAT. EMP-4 Materiał: tworzywo sztuczne Masa: 180g EMP-4E).

5 ZASILANIE KOŃCOWE NR KAT. AE-4, AE lub AE Materiał: tworzywo sztuczne M Masa: 280g Element AE-4 - do szynoprzewodu LM60 (dławik PG21). Element AE do szynoprzewodu LM100 (dławik PG29). Element AE do szynoprzewodu LM140 (dławik PG36). AE-4E). ZASILANIE ŚRODKOWE NR KAT. AI-4, AI-4-100, AI Materiał: tworzywo sztuczne Masa: 350g Element AI-4 - do szynoprzewodu LM60 (dławik PG21). Element AI do szynoprzewodu LM100 (2 dławiki PG21). Element AI do szynoprzewodu LM140 (4 dławiki PG21). AI-4E). POKRYWA KOŃCOWA NR KAT. TE-4 Materiał: tworzywo sztuczne Masa: 130g TE-4E).

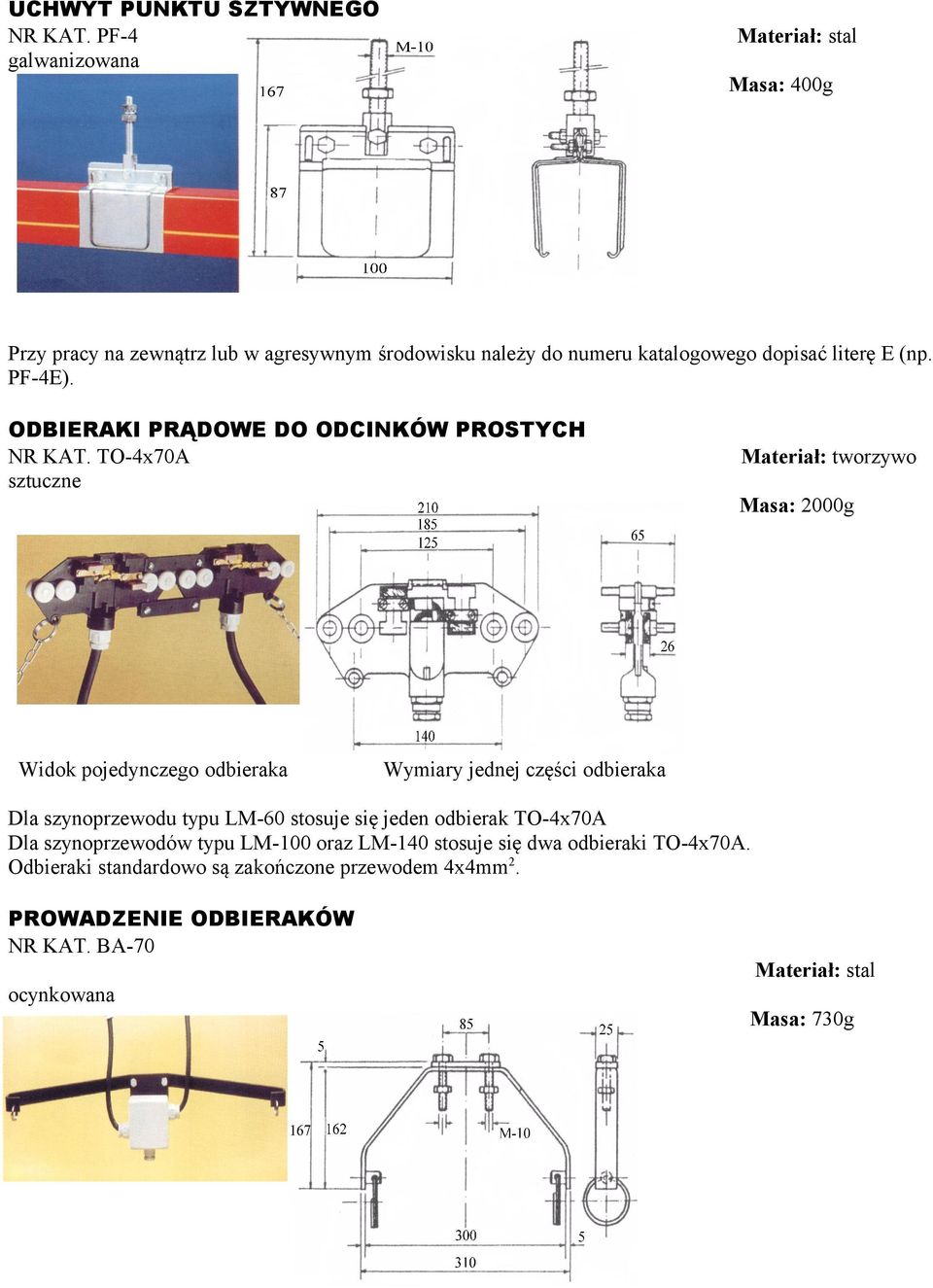

6 UCHWYT PUNKTU SZTYWNEGO NR KAT. PF-4 galwanizowana Materiał: stal Masa: 400g PF-4E). ODBIERAKI PRĄDOWE DO ODCINKÓW PROSTYCH NR KAT. TO-4x70A sztuczne Materiał: tworzywo Masa: 2000g Widok pojedynczego odbieraka Wymiary jednej części odbieraka Dla szynoprzewodu typu LM-60 stosuje się jeden odbierak TO-4x70A Dla szynoprzewodów typu LM-100 oraz LM-140 stosuje się dwa odbieraki TO-4x70A. Odbieraki standardowo są zakończone przewodem 4x4mm2. PROWADZENIE ODBIERAKÓW NR KAT. BA-70 Materiał: stal ocynkowana Masa: 730g

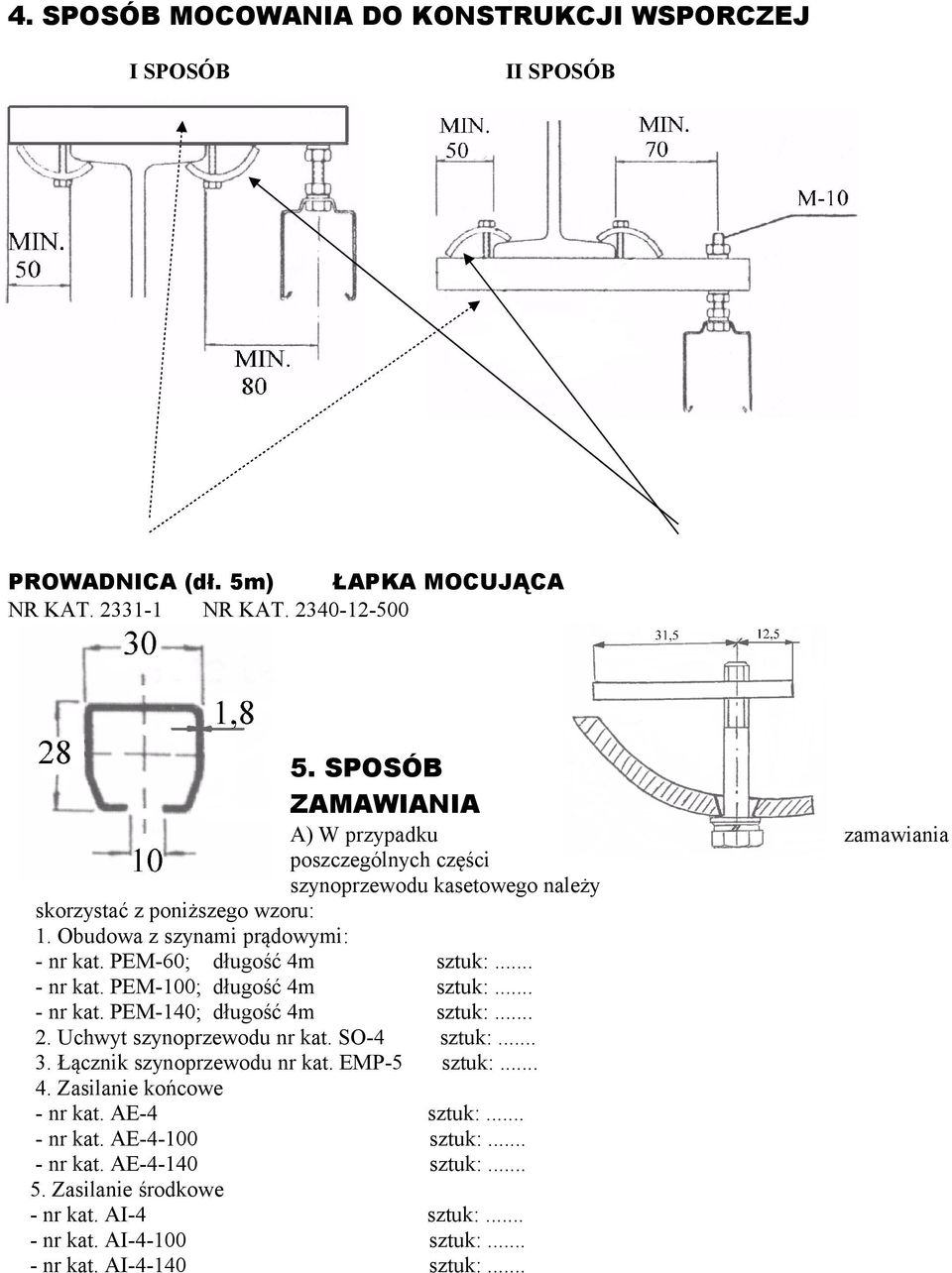

7 4. SPOSÓB MOCOWANIA DO KONSTRUKCJI WSPORCZEJ I SPOSÓB II SPOSÓB PROWADNICA (dł. 5m) ŁAPKA MOCUJĄCA NR KAT NR KAT SPOSÓB ZAMAWIANIA A) W przypadku poszczególnych części szynoprzewodu kasetowego należy skorzystać z poniższego wzoru: 1. Obudowa z szynami prądowymi: - nr kat. PEM-60; długość 4m - nr kat. PEM-100; długość 4m - nr kat. PEM-140; długość 4m 2. Uchwyt szynoprzewodu nr kat. SO-4 3. Łącznik szynoprzewodu nr kat. EMP-5 4. Zasilanie końcowe - nr kat. AE-4 - nr kat. AE nr kat. AE Zasilanie środkowe - nr kat. AI-4 - nr kat. AI nr kat. AI zamawiania

8 6. Pokrywa końcowa nr kat. TE-4 7. Uchwyt punktu sztywnego nr kat. PF-4 8. Odbierak prądowy nr kat. TO-4x70A sztuk: Prowadzenie odbieraka nr kat. BA-70 sztuk: Prowadnica nr kat ; długość 5m sztuk: Łapka mocująca nr kat sztuk:... B) W przypadku zamawiania kompletnego szynoprzewodu kasetowego typu LM-60, LM-100, lub LM-140 należy skorzystać z poniższego wzoru: 1. Szynoprzewód kasetowy typ LM-60; długość:... m 2. Szynoprzewód kasetowy typ LM-100; długość:... m 3. Szynoprzewód kasetowy typ LM-140; długość:... m Uwaga: Długość szynoprzewodu powinna wynosić wielokrotność 4 metrów.
