1 1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku ulica: Rydygiera 1 Szpital Specjalistyczny kod: miejscowość Piła w Pile im. Stanisława powiat: pilski Staszica województwo: wielkopolskie Blok - A Wykonawca audytu imię i nazwisko : Małgorzata Kowalczyk tytuł zawodowy: mgr inż., audytor energetyczny nr opracowania 1/SSP/13 Bydgoskie Centrum Techniki Instalacyjnej DH- SYSTEMS Ul. Gdańska 125, Bydgoszcz, tel/fax (052) biuro@dh-systems.pl,

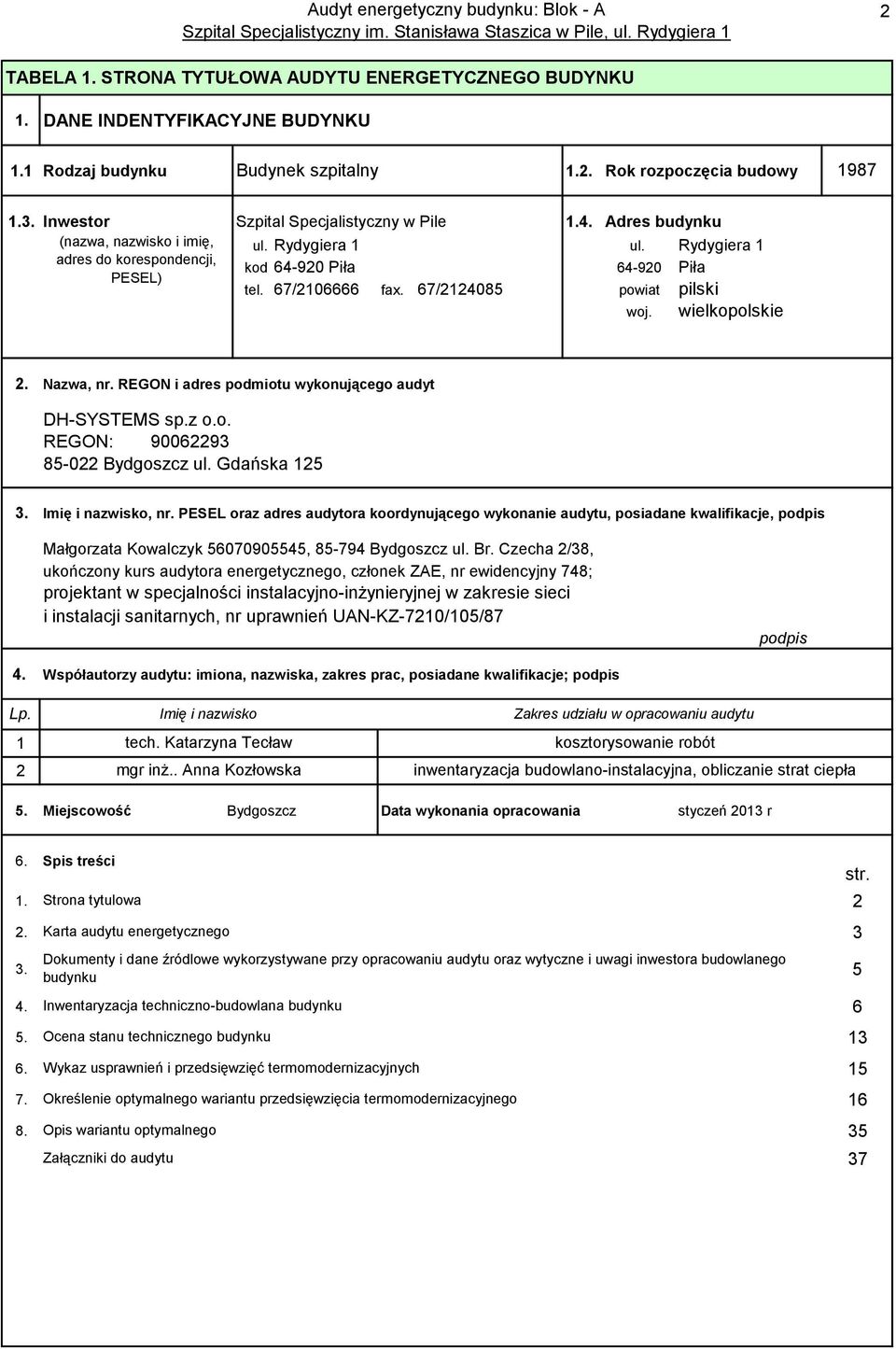

2 2 TABELA 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE INDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Budynek szpitalny 1.2. Rok rozpoczęcia budowy Inwestor Szpital Specjalistyczny w Pile 1.4. Adres budynku (nazwa, nazwisko i imię, ul. Rydygiera 1 ul. Rydygiera 1 adres do korespondencji, kod Piła Piła PESEL) tel. 67/ fax. 67/ powiat pilski woj. wielkopolskie 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt DH-SYSTEMS sp.z o.o. REGON: Bydgoszcz ul. Gdańska Imię i nazwisko, nr. PESEL oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis Małgorzata Kowalczyk , Bydgoszcz ul. Br. Czecha 2/38, ukończony kurs audytora energetycznego, członek ZAE, nr ewidencyjny 748; projektant w specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji sanitarnych, nr uprawnień UAN-KZ-7210/105/87 podpis 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje; podpis Lp. 1 2 Imię i nazwisko tech. Katarzyna Tecław mgr inż.. Anna Kozłowska Zakres udziału w opracowaniu audytu kosztorysowanie robót inwentaryzacja budowlano-instalacyjna, obliczanie strat ciepła 5. Miejscowość Bydgoszcz Data wykonania opracowania styczeń 2013 r 6. Spis treści str. 1. Strona tytulowa 2 2. Karta audytu energetycznego 3 3. Dokumenty i dane źródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku 5 4. Inwentaryzacja techniczno-budowlana budynku 6 5. Ocena stanu technicznego budynku Wykaz usprawnień i przedsięwzięć termomodernizacyjnych Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis wariantu optymalnego Załączniki do audytu 35 37

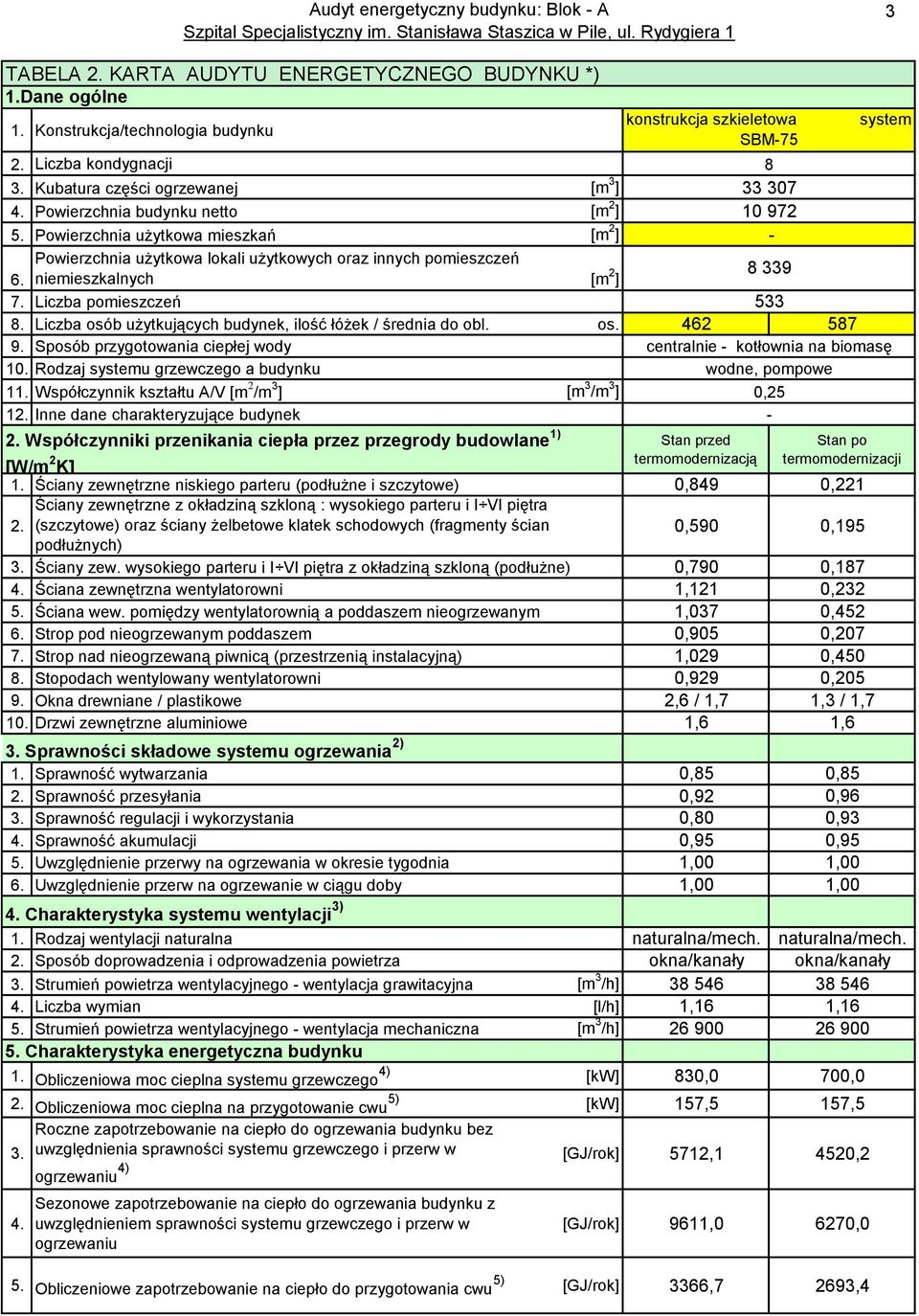

3 3 TABELA 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU *) 1.Dane ogólne 1. Konstrukcja/technologia budynku 2. Liczba kondygnacji 3. Kubatura części ogrzewanej [m 3 ] Powierzchnia budynku netto [m 2 ] Powierzchnia użytkowa mieszkań [m 2 ] - Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń 6. niemieszkalnych [m 2 ] Liczba pomieszczeń Liczba osób użytkujących budynek, ilość łóżek / średnia do obl. os Sposób przygotowania ciepłej wody 10. Rodzaj systemu grzewczego a budynku 11. Współczynnik kształtu A/V [m 2 /m 3 ] [m 3 /m 3 ] centralnie - kotłownia na biomasę wodne, pompowe 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła przez przegrody budowlane 1) Stan przed termomodernizacją Stan po termomodernizacji [W/m 2 K] 1. Ściany zewnętrzne niskiego parteru (podłużne i szczytowe) 0,849 0,221 Ściany zewnętrzne z okładziną szkloną : wysokiego parteru i I VI piętra 2. (szczytowe) oraz ściany żelbetowe klatek schodowych (fragmenty ścian 0,590 0,195 podłużnych) 3. Ściany zew. wysokiego parteru i I VI piętra z okładziną szkloną (podłużne) 0,790 0, Ściana zewnętrzna wentylatorowni 1,121 0, Ściana wew. pomiędzy wentylatorownią a poddaszem nieogrzewanym 1,037 0, Strop pod nieogrzewanym poddaszem 0,905 0, Strop nad nieogrzewaną piwnicą (przestrzenią instalacyjną) 1,029 0, Stopodach wentylowany wentylatorowni 0,929 0, Okna drewniane / plastikowe 2,6 / 1,7 1,3 / 1,7 10. Drzwi zewnętrzne aluminiowe 1,6 1,6 3. Sprawności składowe systemu ogrzewania 2) 1. Sprawność wytwarzania 0,85 0,85 2. Sprawność przesyłania 0,92 0,96 3. Sprawność regulacji i wykorzystania 0,80 0,93 4. Sprawność akumulacji 0,95 0,95 5. Uwzględnienie przerwy na ogrzewania w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Charakterystyka systemu wentylacji 3) 1. Rodzaj wentylacji naturalna naturalna/mech. naturalna/mech. 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały okna/kanały 3. Strumień powietrza wentylacyjnego - wentylacja grawitacyjna [m 3 /h] Liczba wymian [l/h] 1,16 1,16 5. Strumień powietrza wentylacyjnego - wentylacja mechaniczna [m 3 /h] Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego 4) [kw] 830,0 700,0 2. Obliczeniowa moc cieplna na przygotowanie cwu 5) [kw] 157,5 157, Roczne zapotrzebowanie na ciepło do ogrzewania budynku bez uwzględnienia sprawności systemu grzewczego i przerw w [GJ/rok] 5712,1 4520,2 ogrzewaniu 4) Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu konstrukcja szkieletowa SBM-75 [GJ/rok] 9611,0 6270,0 5. Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu 5) [GJ/rok] 3366,7 2693,4 system

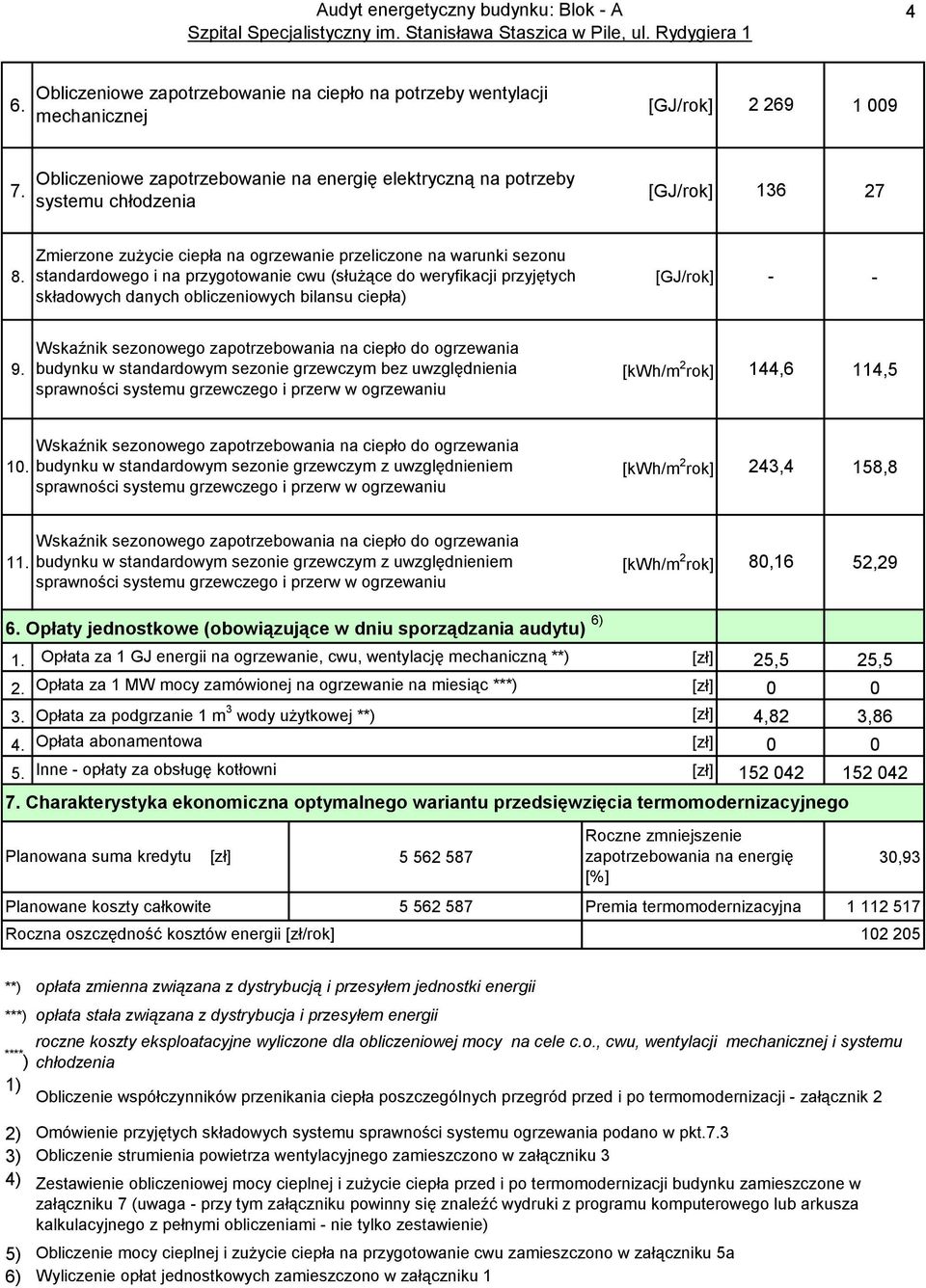

4 4 Obliczeniowe zapotrzebowanie na ciepło na potrzeby wentylacji 6. [GJ/rok] mechanicznej Obliczeniowe zapotrzebowanie na energię elektryczną na potrzeby 7. [GJ/rok] systemu chłodzenia Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu 8. standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych [GJ/rok] - - składowych danych obliczeniowych bilansu ciepła) Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania 9. budynku w standardowym sezonie grzewczym bez uwzględnienia [kwh/m 2 rok] 144,6 114,5 sprawności systemu grzewczego i przerw w ogrzewaniu Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania 10. budynku w standardowym sezonie grzewczym z uwzględnieniem [kwh/m 2 rok] 243,4 158,8 sprawności systemu grzewczego i przerw w ogrzewaniu Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania 11. budynku w standardowym sezonie grzewczym z uwzględnieniem [kwh/m 2 rok] 80,16 52,29 sprawności systemu grzewczego i przerw w ogrzewaniu 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 6) 1. Opłata za 1 GJ energii na ogrzewanie, cwu, wentylację mechaniczną **) [zł] 25,5 25,5 [zł] 2. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc ***) [zł] Opłata za podgrzanie 1 m 3 wody użytkowej **) [zł] [zł] 4,82 3,86 4. Opłata abonamentowa [zł] Inne - opłaty za obsługę kotłowni [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Roczne zmniejszenie Planowana suma kredytu [zł] zapotrzebowania na energię 30,93 [%] Planowane koszty całkowite Premia termomodernizacyjna Roczna oszczędność kosztów energii [zł/rok] **) ***) **** ) 1) 2) 3) 4) 5) 6) opłata zmienna związana z dystrybucją i przesyłem jednostki energii opłata stała związana z dystrybucja i przesyłem energii roczne koszty eksploatacyjne wyliczone dla obliczeniowej mocy na cele c.o., cwu, wentylacji mechanicznej i systemu chłodzenia Obliczenie współczynników przenikania ciepła poszczególnych przegród przed i po termomodernizacji - załącznik 2 Omówienie przyjętych składowych systemu sprawności systemu ogrzewania podano w pkt.7.3 Obliczenie strumienia powietrza wentylacyjnego zamieszczono w załączniku 3 Zestawienie obliczeniowej mocy cieplnej i zużycie ciepła przed i po termomodernizacji budynku zamieszczone w załączniku 7 (uwaga - przy tym załączniku powinny się znaleźć wydruki z programu komputerowego lub arkusza kalkulacyjnego z pełnymi obliczeniami - nie tylko zestawienie) Obliczenie mocy cieplnej i zużycie ciepła na przygotowanie cwu zamieszczono w załączniku 5a Wyliczenie opłat jednostkowych zamieszczono w załączniku 1

5 5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: - PT Architektura - Projekt zamienny ścian osłonowych i osłon ścian szczytowych - PT zamienny architektura - Projekt wnętrz architektonicznych - PT zamienny instalacji centralnego ogrzewania - Instalacje centralnego ogrzewania - opis techniczny - PT zamienny instalacji wentylacji i klimatyzacji bloku Ai C - PT wentylacji i tłumienia dźwieków - opis techniczny - Instalacja wod.-kan. i ciepłej wody - Aneks do PT instalacji wod.-kan. i ciepłej wody - Przyłącza wod.-kan. - Audyt energetyczny budynku wykonany przez BAPE w 2004 r Inne dokumenty Faktury za zrębki drewniane z 2012 r i 2011 r Normy i rozporządzenia: Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów Dz.U.Nr.223,poz,1459. dalej zwana Ustawą termomodernizacyjną. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. Dz.U. nr 43, poz. 346 w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r., Dz. U. nr 201, poz w sprawie metodologii obliczenia charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690), dalej zwane Warunkami Technicznymi. Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła.metoda obliczeń. Polska Norma PN-EN ISO Właściwości cieplne budynków Wymiana ciepła przez grunt Metody obliczania Polska Norma PN-EN ISO Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne. Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. Polska Norma PN-EN ISO Energetyczne właściwości użytkowe budynków. Obliczanie zużycie energii na potrzeby ogrzewania i chłodzenia" 3.3. Osoby udzielające informacji Roman Czerski, zastępca dyrektora do spraw technicznych 3.4. Data wizji lokalnej grudzień 2012 r, styczeń 2013 r

6 Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) - Obniżenie kosztów ogrzewania budynku. - Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w - W ramach audytu dokonanie oceny efektywności następujących usprawnień: Modernizacja instalacji c.o., wentylacji mechanicznej oraz systemu chłodzenia Wymiana instalacji cwu Wymiana starych okien drewnianych Ocieplenie stropu pod nieogrzewanym poddaszem Ocieplenie stropu nad nieogrzewaną piwnicą (przestrzenią instalacyjną) Ocieplenie ściany wewnętrznej pomiędzy wentylatorownią, a nieogrzewanym Ocieplenie ściany zewnętrznej wentylatorowni Ocieplenie ścian zewnętrznych niskiego parteru (podłużne i szczytowe) Ocieplenie ścian zewnętrznych z okładziną szkloną : wysokiego parteru i I VI piętra (szczytowe) oraz ściany żelbetowe klatek schodowych (fragmenty ścian podłużnych) Ocieplenie ścian zewnętrznych z okładziną szkloną: wysokiego parteru i I VI piętra (podłużne) oraz wentylatorowni (elewacja północna) 3.6. Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia

7 7 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Własność Przeznaczenie budynków Adres Budynek prywatna spółdzielcza komunalna mieszkalny mieszk-usługowy inny szpital ul. Rydygiera 1, Piła wolnostojący X segment w zabudowie szeregowej bliźniak blok mieszkalny, wielorodzinny Rok rozpoczęcia budowy 1987 Rok zasiedlenia - Technologia budynku UW-2Ż-cegła żerańska RWB BSK RBM-73 RWP-75 PBU-59 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 "Szczecin" W-70 Wk-70 SBM-75 ZSBO "Stolica" monolit x tradycyjna ramowa szkieletowa żelbetowa 1 Powierzchnia zabudowana [m 2 ] 1 553,00 10 Budynek podpiwniczony tak-przestrzeń instalacyjna 2 Kubatura części ogrzewanej [m3] ,70 11 Liczba klatek schodowych 2 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych pomieszczeń na poddaszu użytkowym 3 lub w piwnicy i pomniejszona o kubaturę [m 3 ] ,70 12 wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, loggii i galerii Liczba kondygnacji 10 kond., 8 użytkowych 2 techniczne 4 Powierzchnia użytkowa pomieszczeń. 5 6 Powierzchnia komunikacji Powierzchnia pomieszczeń ogrzewanych na poddaszu użytkowym [m 2 ] 8 338,70 [m 2 ] 2 399,00 [m 2 ] 234, Wysokość kondygnacji w świetle [m] Liczba użytkowników Ilość łóżek / personel/ odwiedzający/ średnia 2,14m przestrzeń instalacyjna 3,04m kondygnacje użytkowe 3,02m wentylatorowni e pacjenci 462 personel 235 odwiedzający 140 średnia do obliczeń 587 Powierzchnia pomieszczeń ogrzewanych 7 [m 2 ] 0,00 w piwnicy Powierzchnia usługowa pomieszczeń 8 [m 2 ] 0,00 ogrzewanych (usługi, sklepy, itp.) 15 Liczba pomieszczeń 533 Powierzchnia ogrzewana budynku 9 [m 2 ] ,70 [ ] 1) wg PN-70/B Powierzchnia budynków.podział, określenia i zasady obmiaru 2) wg PN-69/B Kubatura budynków. Zasady obliczania. Uproszczona dokumentacja techniczna w załacznikach

8 8 4.b Plan sytuacyjny i schemat kompleksu budynków

9 9 Schemat kompleksu budynków

10 10 4.c. Zdjęcia elewacji budynku

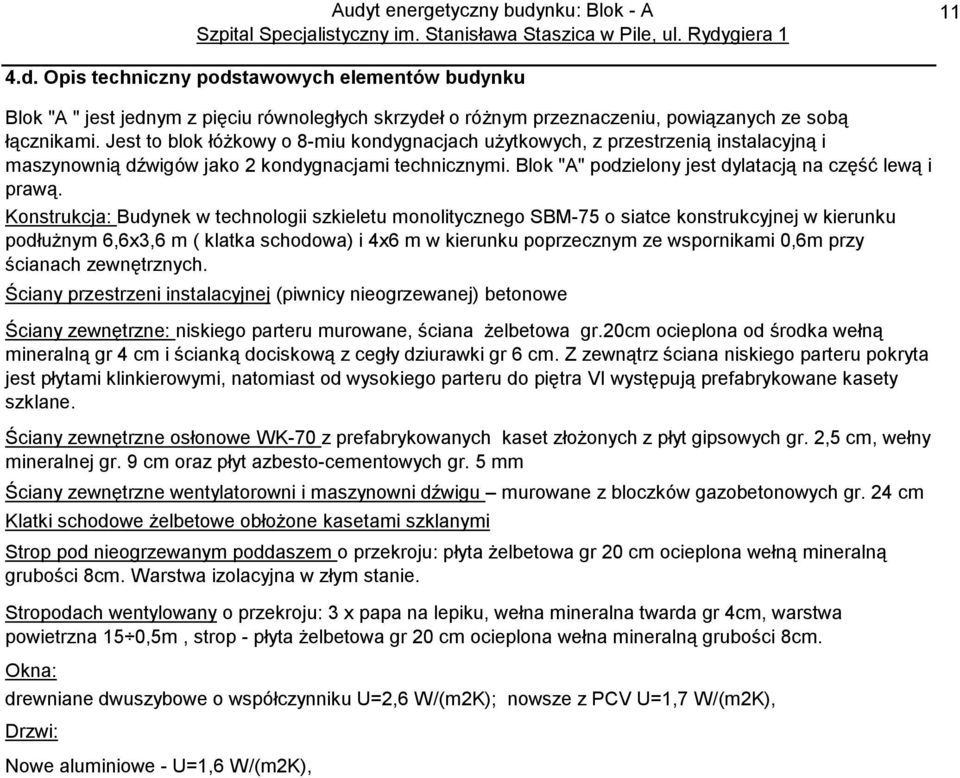

11 11 4.d. Opis techniczny podstawowych elementów budynku Blok "A " jest jednym z pięciu równoległych skrzydeł o różnym przeznaczeniu, powiązanych ze sobą łącznikami. Jest to blok łóżkowy o 8-miu kondygnacjach użytkowych, z przestrzenią instalacyjną i maszynownią dźwigów jako 2 kondygnacjami technicznymi. Blok "A" podzielony jest dylatacją na część lewą i prawą. Konstrukcja: Budynek w technologii szkieletu monolitycznego SBM-75 o siatce konstrukcyjnej w kierunku podłużnym 6,6x3,6 m ( klatka schodowa) i 4x6 m w kierunku poprzecznym ze wspornikami 0,6m przy ścianach zewnętrznych. Ściany przestrzeni instalacyjnej (piwnicy nieogrzewanej) betonowe Ściany zewnętrzne: niskiego parteru murowane, ściana żelbetowa gr.20cm ocieplona od środka wełną mineralną gr 4 cm i ścianką dociskową z cegły dziurawki gr 6 cm. Z zewnątrz ściana niskiego parteru pokryta jest płytami klinkierowymi, natomiast od wysokiego parteru do piętra VI występują prefabrykowane kasety szklane. Ściany zewnętrzne osłonowe WK-70 z prefabrykowanych kaset złożonych z płyt gipsowych gr. 2,5 cm, wełny mineralnej gr. 9 cm oraz płyt azbesto-cementowych gr. 5 mm Ściany zewnętrzne wentylatorowni i maszynowni dźwigu murowane z bloczków gazobetonowych gr. 24 cm Klatki schodowe żelbetowe obłożone kasetami szklanymi Strop pod nieogrzewanym poddaszem o przekroju: płyta żelbetowa gr 20 cm ocieplona wełną mineralną grubości 8cm. Warstwa izolacyjna w złym stanie. Stropodach wentylowany o przekroju: 3 x papa na lepiku, wełna mineralna twarda gr 4cm, warstwa powietrzna 15 0,5m, strop - płyta żelbetowa gr 20 cm ocieplona wełna mineralną grubości 8cm. Okna: drewniane dwuszybowe o współczynniku U=2,6 W/(m2K); nowsze z PCV U=1,7 W/(m2K), Drzwi: Nowe aluminiowe - U=1,6 W/(m2K),

12 12 L.p. Pow. okien m 2 U okna U okna W/(m 2 K) Pow. okien m 2 W/(m 2 K) Pow. drzwi m 2 PCV stare drewn aluminiowe 1 Ściany zewnętrzne niskiego parteru (podłużne) , ,8 2, Ściany zewnętrzne wysokiego parteru i I VI piętra z okładziną szkloną (podłużne) 874,4 1066,4 0, ,8 1,7 97,8 2, Ściany zewnętrzne wentylatorowni z okładziną szkloną 75,03 101,8 0, ,54 2, Ściany zewnętrzne niskiego parteru (podłużne) 111,26 111,26 0,849 87,242 1,7 18,5 2,6 4,7 1,6 5 6 Ściany zewnętrzne wysokiego parteru i I VI piętra z okładziną szkloną (podłużne) Ściana zewnętrzna żelbetowe z zewnętrzną okładziną szkloną (fragmenty ścian podłużnych) ,45 0, ,55 1, , , Ściany zewnętrzne wentylatorowni 28,08 54,86 1, ,5 2, Ściany zewnętrzne niskiego parteru (szczytowe) 8,09 8,09 0, Ściany zewnętrzne wysokiego parteru i I VI piętra z okładziną szkloną (szczytowe) 334,8 376,49 0,590 33, Ściany zewnętrzne wentylatorowni 21,94 36,90 1, Ściany zewnętrzne wysokiego parteru i I VI piętra z okładziną szkloną (szczytowe) 247,1 283,85 0,590 26,15 1, Ściany zewnętrzne wentylatorowni 21,94 36,90 1, Opis Ściany wewnętrzne pomiędzy wentylatoriwnią a poddaszem - 107,64 107,64 1, Strop nad nieogrzewaną piwnicą (przest. inst.) , Strop pod nieogrzewanym poddaszem , Stropodach wentylowany wentylatorowni - 255,25 255,25 0, Łączna powierzchnia Zestawienie danych dotyczących przegród budowlanych Str. Świata N S E W Pow. do obl. strat ciepła m 2 Pow. do obl. kosztu m 2 U K W/(m 2 K) 8228, , ,95-237,14-4,70 - U drzwi W/(m 2 K)

13 13 4.f. Charakterystyka energetyczna budynku Lp. Rodzaj danych Dane w stanie istniejącym 1. Zamówiona moc cieplna na co [kw] - 2. Zamówiona moc cieplna na cwu (q śr ) [kw] - 3. Zamówiona moc cieplna na cwu (q śr ) [kw] - 4. Zapotrzebowania na moc cieplną za co [kw] 830,0 5. Zapotrzebowanie na moc cieplną na cwu [kw] 157,5 6. Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania [GJ] 5 712,1 7. Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania [GJ] 9 611,0 Taryfa opłat (z VAT) 8. opłata stała (za moc zamówioną + przesył) miesięcznie zł/mw 0,0 opłata zmienna (za ciepło + przesył) wg licznika zł/gj 25,5 koszt obsługi kotłowni na biomasę miesięcznie zł ,0 4.g. Charakterystyka systemu ogrzewania Lp Typ instalacji Rodzaj danych Parametry pracy instalacji Przewody w instalacji Dane w stanie istniejącym dwururowa, pompowa z rozdziałem dolnym 90/70 C Stalowe, czarne ze szwem łączone przez spawanie, Izolacja przewodów poziomych maty z waty szklanej pod płaszcz klejowo-gipsowy Rodzaje grzejników Grzejniki żeliwne członowe - 468szt., grzejniki gładkie - 2 szt., a także częściowo płytowo-konwektorowe - 21szt. 6. Osłonięcie grzejników brak Zawory termostatyczne Zabezpieczenie Odpowietrzenie Liczba dni ogrzewania w tygodniu /liczba godzin na dobę Modernizacja instalacji po roku 1984 częściowo Instalacja zabezpieczona została zgodnie z PN-91/B-2415 Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych za pomocą pomp uzupełniająco-stabilizujących włączanych okresowo, zbiornika wody uzupełniającej oraz zaworu upustowego montowanego na powrocie. Uzupełnianie wody realizowane jest wodą zmiękczoną z projektowanej stacji uzdatniania wody poprzez zawór elektromagnetyczny normalnie zamknięty. Zawór jest sterowany sondą poziomu w zbiorniku uzupełniającym wg projektu AKPiA sieć odpowietrzająca, 7 / 24 Tak - w roku 2010 wymiana kotłowni parowo-wodnej opalanej miałem węglowym na nową kotłownię wodną na biomasę opalaną zrębkami drzewnymi i parową opalaną gazem ziemnym Wartości współczynników systemu ogrzewania dla stanu sprzed termomodernizacji Lp Opis Wartość współczynnika 1 Wytwarzanie ciepła η g 0,85 2 Przesyłanie ciepła η d 0,92 3 Regulacja i wytwarzanie η e 0,80 4 Akumulacja ciepła η s 0,95 5 Sprawność całkowita systemu η g *η d *η c *η s = η tot 0,59 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 1,00

14 14 4.h. Charakterystyka instalacji cieplnej wody użytkowej Lp Rodzaj instalacji Rodzaj danych Przewody i ich izolacja Zawory termostatyczne cyrkulacyjne Zbiornik akumulacyjny Dane w stanie istniejącym Ciepła woda użytkowa przygotowywana jest w wymienniku płytowym. Do regulacji temperatury cwu przyjęto zawór dwudrogowy. Cwu. częściowo przygotowania jest z energii słonecznej za pomocą instalacji solarnej składającej się z 88 szt kolektorów płaskich typu Vitosol 100 firmy Viessmann. Rury stalowe, ocynkowane łączone na gwint, stan przewodów niezadowalający, izolacja maty z waty szklanej pod płaszcz klejowogipsowy brak Stabilizator o pojemności 2m³ 4.i. Charakterystyka węzła cieplnego lub kotłowni w budynkach Kotłownia wodna niskoparametrowa 90/700 na biomasę. Paliwo podstawowe - zrębki drzewne. Paliwo rezerwowe - olej opałowy lekki, zapewnia pracę kotłowni w przypadku braku biomasy lub uszkodzenia systemu podawania paliwa. Kotłownia o łącznej mocy 7,88 MW składa się z trzech jednostek kotłowych niskoparametrowych, wodnych firmy Weiss o mocy 2600 kw typ SR-TC II-1,5 x 3,75 Mutimiser, nr 21 Kotłownia pracuje w trybie pracy automatycznej. Każdy z kotłów wyposażony jest w regulator kotłowy stałotemperaturowy, a cały system w regulator nadrzędny zapewniający kaskadowa pracę jednostek kotłowych. W kotłowni wodnej zainstalowanie są 3 zbiorniki buforowe o pojemności 40 m3, każdy, które stanową dodatkową rezerwę czynnika grzewczego, przyczyniają się do elastycznej pracy kotłowni oraz wpływają na obniżenie zużycia paliwa. Regulacja pogodowa instalacji c.o. realizowana jest w węzłach cieplnych w poszczególnych budynkach za pomocą regulatorów pogodowych sterujących zaworem regulacyjnym trójdrogowym oraz pompą obiegową. Pompy sieciowe instalacji c.o., cwu, wentylacji i klimatyzacji wyposażone są w przetwornicę częstotliwości. Jako ochronę przed niskimi temperaturami powrotów każdy z kotłów wyposażony jest w pompę mieszającą. 4.j. Charakterystyka systemu wentylacji Lp Rodzaj danych Rodzaj wentylacji Strumień powietrza wentylacji grawitacyjnej [m 3 /h] Rodzaj wentylacji Strumień powietrza wentylacji mechanicznej [m 3 /h] Dane w stanie istniejącym grawitacyjna, mechaniczna

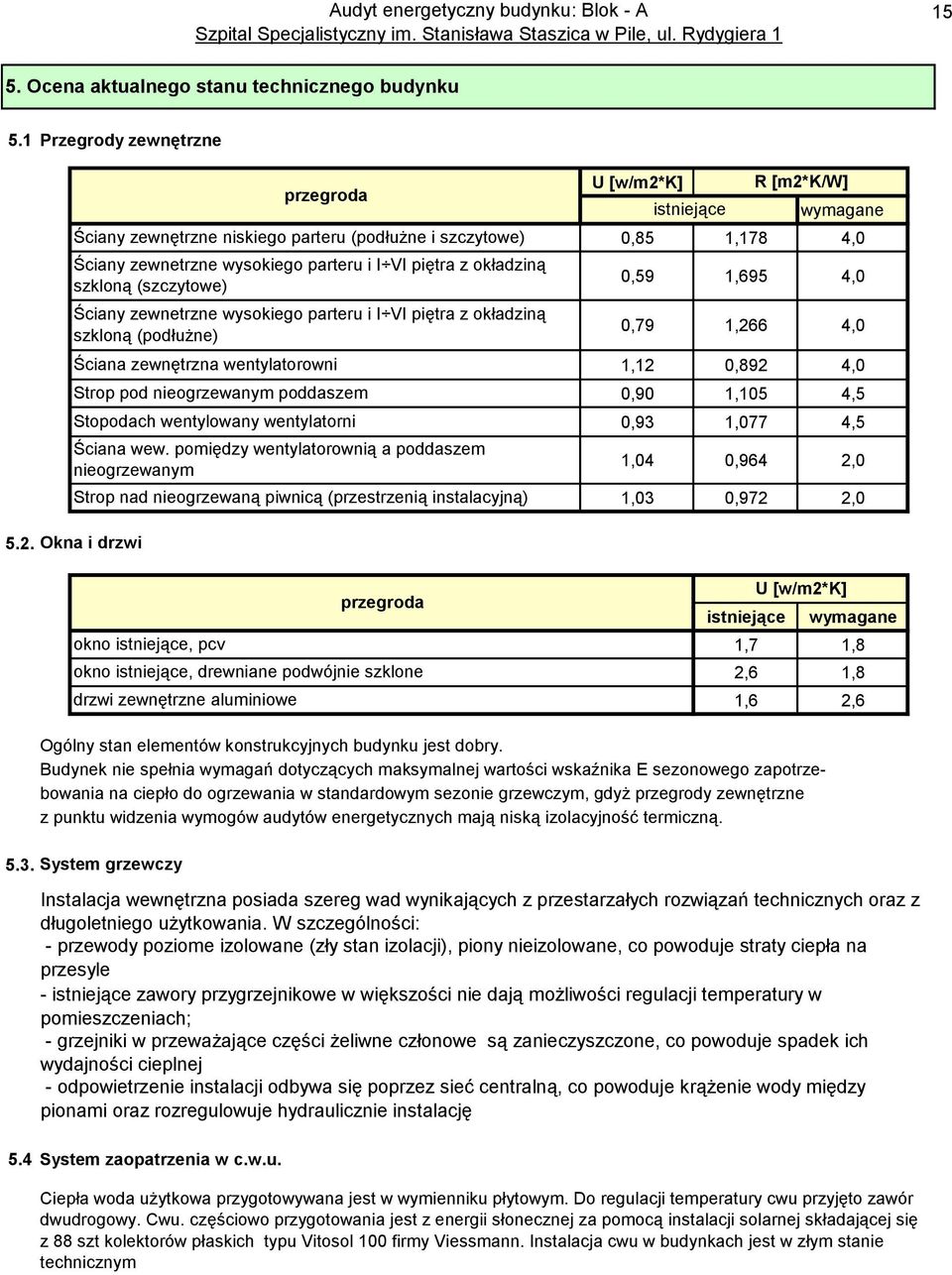

15 15 5. Ocena aktualnego stanu technicznego budynku 5.1 Przegrody zewnętrzne przegroda Ściany zewnętrzne niskiego parteru (podłużne i szczytowe) Ściany zewnetrzne wysokiego parteru i I VI piętra z okładziną szkloną (szczytowe) Ściany zewnetrzne wysokiego parteru i I VI piętra z okładziną szkloną (podłużne) Ściana zewnętrzna wentylatorowni Strop pod nieogrzewanym poddaszem Stopodach wentylowany wentylatorni Ściana wew. pomiędzy wentylatorownią a poddaszem nieogrzewanym Strop nad nieogrzewaną piwnicą (przestrzenią instalacyjną) U [w/m2*k] istniejące R [m2*k/w] wymagane 0,85 1,178 4,0 0,59 1,695 4,0 0,79 1,266 4,0 1,12 0,892 4,0 0,90 1,105 4,5 0,93 1,077 4,5 1,04 0,964 2,0 1,03 0,972 2, Okna i drzwi przegroda okno istniejące, pcv okno istniejące, drewniane podwójnie szklone drzwi zewnętrzne aluminiowe U [w/m2*k] istniejące wymagane 1,7 1,8 2,6 1,8 1,6 2,6 Ogólny stan elementów konstrukcyjnych budynku jest dobry. Budynek nie spełnia wymagań dotyczących maksymalnej wartości wskaźnika E sezonowego zapotrzebowania na ciepło do ogrzewania w standardowym sezonie grzewczym, gdyż przegrody zewnętrzne z punktu widzenia wymogów audytów energetycznych mają niską izolacyjność termiczną System grzewczy Instalacja wewnętrzna posiada szereg wad wynikających z przestarzałych rozwiązań technicznych oraz z długoletniego użytkowania. W szczególności: - przewody poziome izolowane (zły stan izolacji), piony nieizolowane, co powoduje straty ciepła na przesyle - istniejące zawory przygrzejnikowe w większości nie dają możliwości regulacji temperatury w pomieszczeniach; - grzejniki w przeważające części żeliwne członowe są zanieczyszczone, co powoduje spadek ich wydajności cieplnej - odpowietrzenie instalacji odbywa się poprzez sieć centralną, co powoduje krążenie wody między pionami oraz rozregulowuje hydraulicznie instalację 5.4 System zaopatrzenia w c.w.u. Ciepła woda użytkowa przygotowywana jest w wymienniku płytowym. Do regulacji temperatury cwu przyjęto zawór dwudrogowy. Cwu. częściowo przygotowania jest z energii słonecznej za pomocą instalacji solarnej składającej się z 88 szt kolektorów płaskich typu Vitosol 100 firmy Viessmann. Instalacja cwu w budynkach jest w złym stanie technicznym

16 Wentylacja Wymiana powietrza w budynku odbywa się za pomocą wentylacji grawitacyjnej, mechanicznej i Wentylacja grawitacyjna Dla systemu wentylacji grawitacyjnej strumień powietrza wentylacyjnego obliczono zgodnie z PN-83/B-03430/A23:2000 r "Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej". Wentylacja mechaniczna i klimatyzacja Wentylacja mechaniczna i klimatyzacja pochodzi z lat osiemdziesiątych i od początku istnienia szpitala nie była remontowana i wymieniana. Jej stan techniczny jest zły, systemy są wyeksploatowane, głośno pracują, nie działają układy automatyki i sterowania. Istniejąca instalacja wentylacji i klimatyzacji nie spełnia obowiązujących standardów i przepisów. W budynku A znajdują się trzy wentylatorownie : - KG1 w piwnicy bud.g, obsługująca budynek A - A góra na poddaszu budynku A - A dół w piwnicy budynku A W wentylatorowniach znajdują się centrale nawiewne i centrale wyciągowe bez instalacji odzysku ciepła. Wentylatorownie w piwnicy czerpią powietrze z czerpni terenowych, natomiast wentylatorownia na poddaszu z czerpni ściennych. Nastepnie świeże powietrze jest filtrowane w komorach kurzowych lub w sekcji filtracyjnej w centrali. Powietrze jest ogrzewane w nagrzewnicach przedwstępnych od -180 do ( od + 5 do 14 C), dogrzewane w nagrzewnicach wtórnych oraz strefowych. Na powrocie czynnika grzewczego z nagrzewnic zamontowane sa zawory regulacyjne z napędami ( standard lat 80-tych). Przewody wentylacyjne wykonane są z blachy ocynkowanej, prowadzone są w przestrzeniach instalacyjnych w piwnicy i na poddaszu, na poszczególnych kondygnacjach w stropach podwieszonych oraz szachtach instalacyjnych przewody pionowe.

17 17 Zbiorcze zestawienie oceny stanu istniejacego budynku i możliwości poprawy zwiera poniższa tabela L.p Charakterystyka stanu istniejącego Przegrody zewnętrzne mają niezadawalające 1 2 wartości współczynnika przenikania ciepła U[W/m 2 K] Ściany zewnętrzne niskiego parteru (szczytowe i podłużne) Ściany zewnetrzne wysokiego parteru i I VI piętra z okładziną szkloną (szczytowe) Ściany zewnetrzne wysokiego parteru i I VI piętra z okładziną szkloną (podłużne) Ściana zewnętrzna wentylatorowni Strop pod nieogrzewanym poddaszem Stopodach wentylowany wentylatorni Ściana wew. pomiędzy wentylatorownią a poddaszem nieogrzewanym Strop nad nieogrzewaną piwnicą (przestrzenią instalacyjną) Okna częściowo wymieniono na nowsze. Pozostałe okna nieszczelne w złym stanie technicznym o wysokim współczynniku przenikania ciepła U [W/m2K] Wentylacja grawitacyjna Nie stwierdza się zbyt małego przewietrzania. W okresie 3 zimowym występuje nadmierny napływ zimnego powietrza, co zwiększa zużycie na ogrzewanie. 0,85 - dla ścian R>=4,0 0,59 0,79 1,12 0,90 - dla stropodachu R>=4,5 0,93 1,04 - dla stropu nad nieogrzewana piwnicą i ściany R>=2,0 wewnętrznej pomiędzy wentylatorownią a 1,03 poddaszem nieogrzewanym 2,60 Możliwości sposób poprawy Należy docieplić przegrody zewnętrzne Pożądana wymiana starych drewnianych okien na bardziej szczelne o współczynniku nie większym niż 1,8 Wskazana wymiana starych okien i drzwi zewnętrznych na nowe bardziej szczelne o niskim współczynniku U 4 Wentylacja mechaniczna Układy wentylacyjne nawiewne i wyciągowe bez odzysku ciepła Wymiana istniejących central wentylacyjnych na nowe z odzyskiem ciepła zapomocą wymienników krzyżowych lub wymienników glikolowych 5 System chłodzenia Układ chłodzenia z dwoma agregatami wody lodowej typu KWS 165-1hR o mocy chłodniczej 165 kw każdy Modernizacja systemu chłodzenia poprzez wymianę istniejących agregatów wody lodowej na nowe o wyższej sprawności ( o wyższym współczynniku EER) 6 Instalacja ciepłej wody użytkowej - Ciepła woda przygotowywana centralnie w kotłowni Przewiduje się wymianę instalacji cwu na nową z termostatycznymi zaworami regulacyjnymi na cyrkulacji 7 System grzewczy - instalacja z grzejnikami członowymi, gładkimi, płytowymi w większości bez zaworów termostatycznych, kotłownia wodna na biomasę,odpowietrzenie centralne, instalacja typu tradycyjnego o niskiej sprawności regulacji Przewiduje się montaż brakujących zaworów termostatycznych, zaworów odcinających na powrotach oraz zaworów regulacyjnych. Należy zlikwidować sieć odpowietrzającą i wykonać odpowietrzenie za pomocą automatycznych odpowietrzników montowanych na pionach oraz wykonać również regulację i chemiczne czyszczenie instalacji c.o.

18 18 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p. 1 1 Rodzaj usprawnień lub przedsięwzięć Sposób realizacji 2 3 Zmniejszenie strat przez przenikanie przez ściany zewnętrzne niskiego parteru (podłużne i szczytowe) Ocieplenie ścian - metoda BSO za pomocą płyt z wełny mineralnej. 2 jw.. przez ściany zewnętrzne z okładziną szkloną : wysokiego parteru i I VI piętra (szczytowe) oraz ściany żelbetowe klatek schodowych (fragmenty ścian podłużnych) Ocieplenie ścian zewnętrznych za pomocą płyt warstwowych z rdzeniem z wełny mineralnej 3 jw.. przez ściany zewnętrzne z okładziną szkloną: wysokiego parteru i I VI piętra (podłużne) oraz wentylatorowni (elewacja północna) Ocieplenie ścian zewnętrznych za pomocą wełny mineralnej z kasetami ściennymi 4 jw.. przez ściany zewnętrzne wentylatorowni Ocieplenie ścian zewnętrznych za pomocą płyt warstwowych z rdzeniem z wełny mineralnej 5 jw.. przez strop pod poddaszem nieogrzewanym Ocieplenie ścian zewnętrznych za pomocą płyt z wełny mineralnej 6 jw.. przez stropodach wentylowany wentylatorowni Ocieplenie stropodachu za pomocą granulatu z wełny mineralnej metodą wdmuchiwania jw.. przez ścianę wewnętrzną pomiędzy wentylatorownią a nieogrzewanym poddaszem jw.. przez strop nad nieogrzewaną piwnicą (przestrzenią instalacyjną) Zmniejszenie strat przez przenikanie przez okna drewniane oraz zmniejszenie strat na podgrzanie powietrza wentylacyjnego Ocieplenie ściany wewnętrznej pomiędzy wentylatorownią, a poddaszem nieogrzewanym (od strony poddasza) metodą natrysku materiału izolacyjnego na oczyszczoną i zagruntowaną powierzchnię ściany. Ocieplenie stropu nad nieogrzewaną piwnicą (od strony piwnicy) metodą natrysku materiału izolacyjnego na oczyszczoną i zagruntowaną powierzchnię stropu. Wymiana istniejących drewnianych okien na nowe z pcv

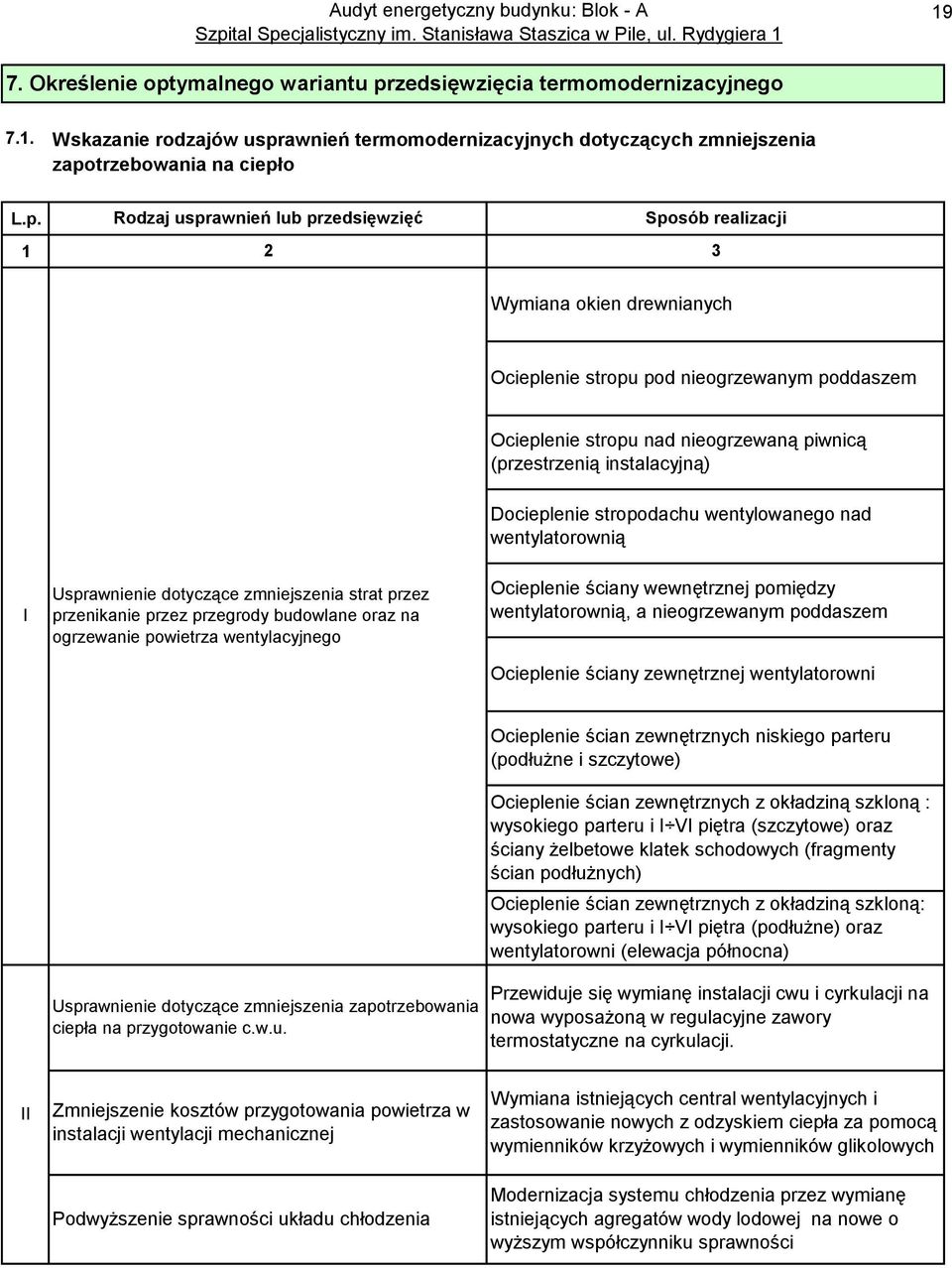

19 19 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. 1 Rodzaj usprawnień lub przedsięwzięć 2 Sposób realizacji 3 Wymiana okien drewnianych Ocieplenie stropu pod nieogrzewanym poddaszem Ocieplenie stropu nad nieogrzewaną piwnicą (przestrzenią instalacyjną) I Usprawnienie dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane oraz na ogrzewanie powietrza wentylacyjnego Docieplenie stropodachu wentylowanego nad wentylatorownią Ocieplenie ściany wewnętrznej pomiędzy wentylatorownią, a nieogrzewanym poddaszem Ocieplenie ściany zewnętrznej wentylatorowni Ocieplenie ścian zewnętrznych niskiego parteru (podłużne i szczytowe) Ocieplenie ścian zewnętrznych z okładziną szkloną : wysokiego parteru i I VI piętra (szczytowe) oraz ściany żelbetowe klatek schodowych (fragmenty ścian podłużnych) Ocieplenie ścian zewnętrznych z okładziną szkloną: wysokiego parteru i I VI piętra (podłużne) oraz wentylatorowni (elewacja północna) Usprawnienie dotyczące zmniejszenia zapotrzebowania ciepła na przygotowanie c.w.u. Przewiduje się wymianę instalacji cwu i cyrkulacji na nowa wyposażoną w regulacyjne zawory termostatyczne na cyrkulacji. II Zmniejszenie kosztów przygotowania powietrza w instalacji wentylacji mechanicznej Podwyższenie sprawności układu chłodzenia Wymiana istniejących central wentylacyjnych i zastosowanie nowych z odzyskiem ciepła za pomocą wymienników krzyżowych i wymienników glikolowych Modernizacja systemu chłodzenia przez wymianę istniejących agregatów wody lodowej na nowe o wyższym współczynniku sprawności

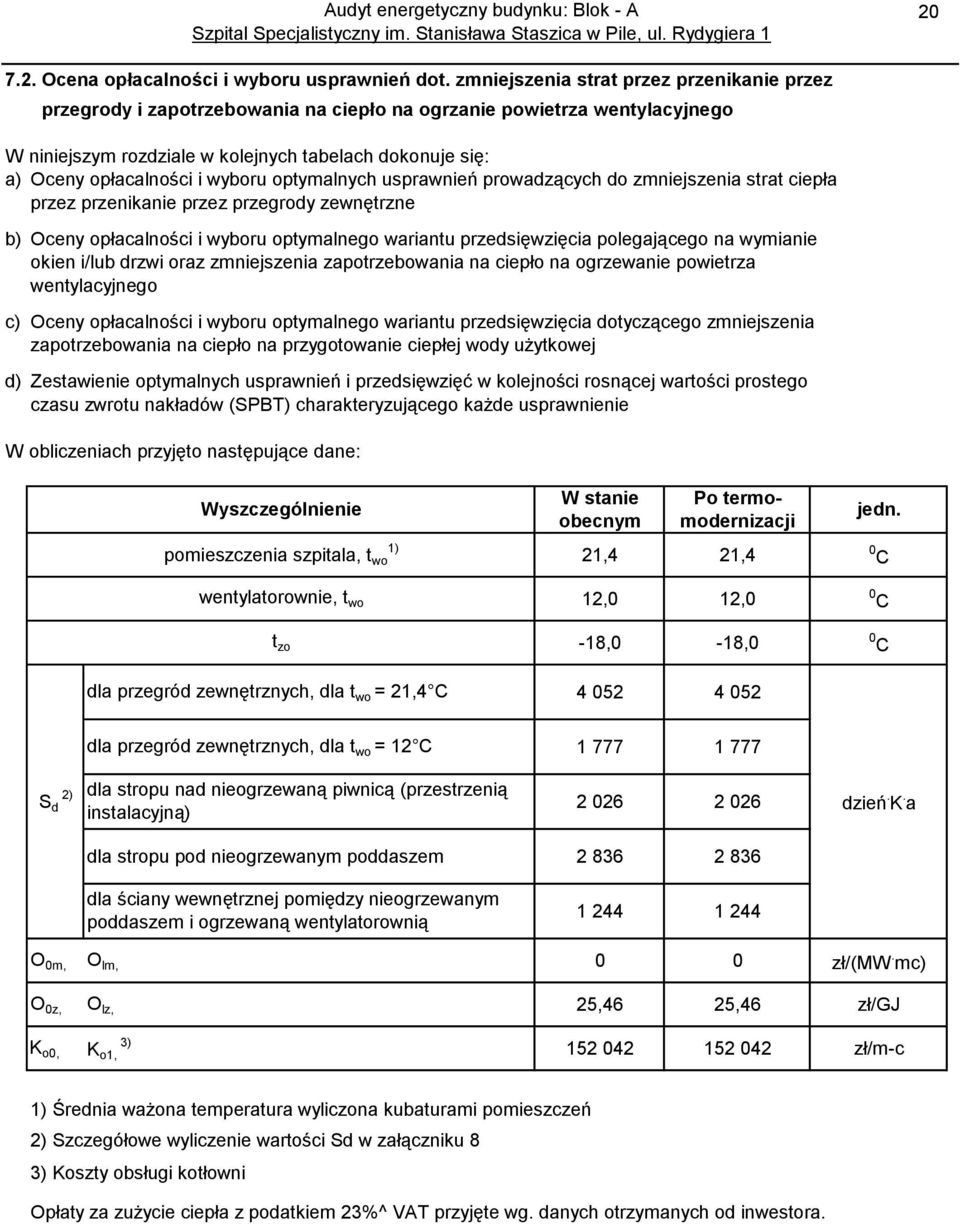

20 Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego c) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia dotyczącego zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej d) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: Wyszczególnienie 1) pomieszczenia szpitala, t wo wentylatorownie, t wo t zo W stanie Po termoobecnym modernizacji jedn. 21,4 21,4 0 C 12,0 12,0 0 C -18,0-18,0 0 C dla przegród zewnętrznych, dla t wo = 21,4 C dla przegród zewnętrznych, dla t wo = 12 C S d 2) dla stropu nad nieogrzewaną piwnicą (przestrzenią instalacyjną) dzień. K. a dla stropu pod nieogrzewanym poddaszem dla ściany wewnętrznej pomiędzy nieogrzewanym poddaszem i ogrzewaną wentylatorownią O 0m, O lm, 0 0 zł/(mw. mc) O 0z, O lz, 25,46 25,46 zł/gj K o0, K o1, 3) zł/m-c 1) Średnia ważona temperatura wyliczona kubaturami pomieszczeń 2) Szczegółowe wyliczenie wartości Sd w załączniku 8 3) Koszty obsługi kotłowni Opłaty za zużycie ciepła z podatkiem 23%^ VAT przyjęte wg. danych otrzymanych od inwestora.

21 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne niskiego parteru (podłużne i szczytowe) Dane: powierzchnia przegrody do obliczania strat powierzchnia przegrody do obliczania kosztu usprawnienia: powierzchnia ścian niskiego parteru powierzchnia do zaizolowania przegrody w gruncie Opis wariantów usprawnienia A = 270,3 m 2 ΣA kosz = 489,0 m 2 A kosz = 270,3 m 2 A kosz = 218,6 m 2 Należy wykonać ocieplenie ścian metodą lekką mokrą za pomocą płyt z wełny mineralnej o zwiększonej twardości i odporności na wilgoć. Zastosować wełnę mineralną o współczynniku przewodzenia ciepła nie wyższym niż λ= 0,042 W/mK. W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: wariant 2: wariant 3: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Lp. Sd = dzień K/a Om = 0 zł(mw.mc) tz = -18 o C Oz = 25,46 zł/gj tw = 21,4 o C Ko = zł/m-c Omówienie Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,1 0,12 0,14 g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 2,38 2,86 3,33 3 Opór cieplny R m 2. K/W 1,18 3,56 4,04 4,51 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 80,3 26,6 23,5 21,0 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0090 0,0030 0,0026 0,0024 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m ,9 425,00 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 147,35 142,66 137,64 12 U W/m 2. 0, U 1 K 0,85 0,28 0,25 0,22 Jedn. Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ściany zewnętrznej (A koszt ). Wybrany wariant : 3 Koszt : zł SPBT= 137,6 lat

22 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne z okładziną szkloną : wysokiego parteru i I VI piętra (szczytowe) oraz ściany żelbetowe klatek schodowych (fragmenty ścian podłużnych) Dane: powierzchnia przegrody do obliczania strat: ΣA = 775,1 m 2 - ściany wysokiego parteru i I VI piętra (szczytowe) A = 581,9 m 2 - ściany żelbetowe klatek schodowych (frag. ścian podłużnych) A = 193,2 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia: ΣA kosz = 879,3 m 2 - ściany wysokiego parteru i I VI piętra (szczytowe) - ściany żelbetowe klatek schodowych (frag. ścian podłużnych) Opis wariantów usprawnienia A kosz = 660,3 m 2 A kosz = 219,0 m 2 Przewiduje się demontaż okładziny szklonej oraz warstwy termoizolacyjnej - płyty pilśniowe pokryte lepikiem wypełnione wełną mineralną następnie wykonanie ocieplenie ścian zewnętrznych budynku za pomocą płyt warstwowych z rdzeniem z wełny mineralnej np płyta warstwowa SPB W firmy Ruukki o o współczynniku przewodności λ= 0,043 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, wariant 2: o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, wariant 3: o grubości warstwy izolacji o 4 cm większej niż w wariancie 2 Sd = dzień K/a Om = 0 zł(mw.mc) tz = -18 o C Oz = 25,46 zł/gj tw = 21,4 o C Ko = zł/m-c Stan przed Warianty Lp. Omówienie Jedn. Stan istn. 1) ociepl. 1) Grubość dodatkowej warstwy izolacji 1 m 0,14 0,16 0,2 termicznej; 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 3,26 3,72 4,65 3 Opór cieplny R m 2. K/W 1,70 0,49 3,74 4,21 5,14 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 160,1 558,4 72,5 64,5 52,8 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,018 0,0628 0,0082 0,0073 0,0059 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 464,54 482,42 501,18 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 183,15 174,29 161,32 10 U W/m 2. 0, U 1 K 0,59 2,06 0,27 0,24 0,19 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ściany zewnętrznej (A koszt ). 1) Obliczenia dla ściany zewnętrznej w stanie istniejącym. 2) Obliczenia dla ściany zewnętrznej po demontażu istniejącej : elewacji z okładziny szklonej oraz warstwy termoizolacyjnej - płyty pilśniowe pokryte lepikiem wypełnione wełną mineralną Wybrany wariant : 3 Koszt : zł SPBT= 161,3 lat

23 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne z okładziną szkloną: WP i I VI P (podłużne) oraz wentylatorowni (elewacja północna) Dane: powierzchnia przegrody do obliczania strat: ΣA = 2054,4 m 2 - ściany wysokiego parteru i I VI piętra (podłużne) A = 1979,4 m 2 - ściany wentylatorowni (elewacja północna) A = 75,0 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia: ΣA kosz = 2054,4 m 2 - ściany wysokiego parteru i I VI piętra (podłużne) - ściany wentylatorowni (elewacja północna) - ściany wysokiego parteru i I VI piętra (podłużne) bez ocieplenia Opis wariantów usprawnienia A kosz = 1979,4 m 2 A kosz = 75,0 m 2 A kosz = 419,2 m 2 Przewiduje się demontaż okładziny szklonej, warstwy termoizolacyjnej - płyt azbestowych wypełnionych wełną mineralną. Usunięty azbest ze ścian należy zutylizować. Przewiduje się częściowe wykorzystanie istniejącej konstrukcji stalowej, którą należy wypełnić nową wełną mineralną. W celu wyeliminowania wpływu mostków termicznych dołożyć dodatkową warstwę wełny mineralnej. Całość wykończyć za pomocą kasetonów elewacyjnych np Liberta 500 z firmy Ruukki. Ocieplenie ścian wykonać za pomocą wełny mineralnej o współczynniku przewodzenia ciepła nie większym niż λ= 0,042 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, uzupełnienie wełną istniejącej konstrukcji, bez dodania dodatkowej warstwy ocieplającej wariant 2: o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, uzupełnienie wełną istniejącej konstrukcji, oraz dodanie dodatkowej warstwy docieplenia wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Sd = dzień K/a Om = 0 zł(mw.mc) tz = -18 o C Oz = 25,46 zł/gj tw = 21,4 o C Ko = zł/m-c Stan przed Warianty Lp. Omówienie Jedn. Stan istn. 1) ociepl. 1) Grubość dodatkowej warstwy izolacji 1 m 0,08 0,16 0,18 termicznej;g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 1,90 3,81 4,29 3 Opór cieplny R m 2. K/W 1,27 1,05 2,95 4,86 5,33 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 568,2 686,3 243,6 148,1 134,8 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0639 0,0772 0,0274 0,0167 0,0152 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m , Koszt realizacji usprawnienia N U zł Koszt montażu konstrukcji stalowej i 9 kasetonów elewacyjnych ponad ostatnią zł ogrzewaną kondygnacją (bez ocieplenia) Koszt realizacji usprawnienia NU z 10 zł uwzględnieniem kosztu pkt.9 11 SPBT= N U /ΔO ru lata 268,75 210,53 204,63 12 U W/m 2. 0, U 1 K 0,79 0,95 0,34 0,21 0,19 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ściany zewnętrznej (A koszt ). 1) Obliczenia dla ściany zewnętrznej w stanie istniejącym. 2) Obliczenia dla ściany zewnętrznej po demontażu istniejącej : elewacji z okładziny szklonej oraz warstwy termoizolacyjnej - płyt azbestowych wypełnionych wełną mineralną Wybrany wariant : 3 Koszt : zł SPBT= 204,6 lat

24 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Dane: powierzchnia przegrody do obliczania strat powierzchnia przegrody do obliczania kosztu usprawnienia Opis wariantów usprawnienia Przegroda Ściany zewnętrzne wentylatorowni A = 147,0 m 2 A kosz = 230,4 m 2 Przewiduje się demontaż okładziny z blachy, następnie wykonanie ocieplenie ścian zewnętrznych wentylatorowni za pomocą płyt warstwowych np. płyta warstwowa SPB W firmy Ruukki z rdzeniem z wełny mineralnej o współczynniku przewodzenia ciepła nie wyższym niż λ= 0,043 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, wariant 2: o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 4,0 (m2.k)/w, wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Sd = dzień K/a Om = 0 zł(mw.mc) tz = -18 o C Oz = 25,46 zł/gj tw = 12 o C Ko = zł/m-c Warianty Lp. Omówienie Jedn. Stan istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,12 0,14 0,16 g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 2,79 3,26 3,72 3 Opór cieplny R m 2. K/W 0,89 3,68 4,15 4,61 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 25,3 6,1 5,4 4,9 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0049 0,0012 0,0011 0,0010 Roczna oszczędność kosztów ΔO ru 6 zł/a = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m ,54 220,42 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 90,05 92,12 97,80 12 U W/m 2. 0, U 1 K 1,12 0,27 0,24 0,22 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ściany zewnętrznej (A koszt ). Wybrany wariant : 2 Koszt : zł SPBT= 92,1 lat

25 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Dane: powierzchnia przegrody do obliczania strat powierzchnia przegrody do obliczania kosztu usprawnienia Opis wariantów usprawnienia Przegroda Strop pod nieogrzewanym poddaszem A = 1294,0 m 2 A kosz = 1294,0 m 2 Przewiduje się usunięcie starej wełny mineralnej ułożonej na stropie pod nieogrzewanym poddaszem oraz wykonanie nowego ocieplenia stropu za pomocą płyt z wełny mineralnej o współczynniku przewodzenia ciepła λ= 0,040 W/mK. (np. Rockmin firmy Rockwool) Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 4,5 (m2.k)/w, wariant 2: o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 4,5 (m2.k)/w, wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Sd = dzień K/a Om = 0 zł(mw.mc) tz = -6,2 o C Oz = 25,46 zł/gj tw = 21,4 o C Ko = zł/m-c Stan Stan przed Warianty Lp. Omówienie Jedn. istn. 1) ociepl. 1) Grubość dodatkowej warstwy izolacji 1 m 0,16 0,18 0,2 termicznej; 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 4,00 4,50 5,00 3 Opór cieplny R m 2. K/W 1,11 0,34 4,34 4,84 5,34 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 286,9 944,0 73,1 65,6 59,4 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,1062 0,1062 0,0082 0,0074 0,0067 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 124,92 130,81 136,70 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 29,70 30,04 30,54 12 U W/m 2. 0, U 1 K 0,90 2,98 0,23 0,21 0,19 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropu (A koszt ). 1) Obliczenia dla stropu w stanie istniejącym 2) Obliczenia dla stropu po usunięciu istniejącej izolacji i przygotowaniu stropu do robót ociepleniowych Wybrany wariant : 2 Koszt : zł SPBT= 30,0 lat

26 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Dane: powierzchnia przegrody do obliczania strat powierzchnia przegrody do obliczania kosztu usprawnienia Opis wariantów usprawnienia Przegroda Stropodach wentylowany wentylatorowni A = 147,0 m 2 A kosz = 230,4 m 2 Przewiduje się docieplenie stropodachu wentylowanego za pomocą wdmuchiwania granulatu z wełny mineralnej o współczynniku przewodności λ= 0,042 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 4,5 (m2.k)/w, wariant 2: o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 4,5 (m2.k)/w, wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Sd = dzień K/a Om = 0 zł(mw.mc) tz = -18 o C Oz = 25,46 zł/gj tw = 12 o C Ko = zł/m-c Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,14 0,16 0,18 g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 3,33 3,81 4,29 3 Opór cieplny R m 2. K/W 1,08 4,41 4,89 5,36 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 21,0 5,1 4,6 4,2 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0041 0,0010 0,0009 0,0008 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 77,80 81,89 84,35 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 44,29 45,20 45,45 12 U W/m 2. 0, U 1 K 0,93 0,23 0,20 0,19 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropodachu (A koszt ). Wybrany wariant : 2 Koszt : zł SPBT= 45,2 lat

27 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Dane: powierzchnia przegrody do obliczania strat powierzchnia przegrody do obliczania kosztu usprawnienia Opis wariantów usprawnienia Przegroda Ściana wew. pomiędzy wentylatorownią a poddaszem nieogrzewanym A = 107,6 m 2 A kosz = 107,6 m 2 Przewiduje się ocieplenie ściany wewnętrznej pomiędzy wentylatorownią, a poddaszem nieogrzewanym metodą natrysku materiału izolacyjnego na oczyszczoną i zagruntowaną powierzchnię ściany. Ocieplenie wykonać od strony poddasza. Należy użyć zaprawy termoizolacyjnej o współczynniku przewodzenia ciepła λ= 0,040 W/mK. (np. system TERMOGRAN) Rozpatruje się 3 warianty różniące się grubością warstwy ocieplającej. wariant 1: o grubości przy której nie będzie spełnione wymaganie wielkości oporu cieplnego R 2,0 (m2.k)/w, wariant 2: o grubości przy której będzie spełnione wymaganie wielkości oporu cieplnego R 2,0 (m2.k)/w, wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Sd = dzień K/a Om = 0 zł(mw.mc) tz = -9 o C Oz = 25,46 zł/gj tw = 12 o C Ko = zł/m-c Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,03 0,05 0,07 g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 0,75 1,25 1,75 3 Opór cieplny R m 2. K/W 0,96 1,71 2,2 2,71 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 12,0 6,8 5,2 4,3 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0023 0,0013 0,0010 0,0008 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 83,64 120,54 157,44 8 Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 68,00 74,96 86,46 12 U W/m 2. 0, U 1 K 1,04 0,58 0,45 0,37 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu cen SEKOCENBUDu. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ściany (A koszt ). Wybrany wariant : 2 Koszt : zł SPBT= 75,0 lat
