1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z 21 listopada 2008 r. wraz z obliczeniami efektów ekologicznych dla optymalnego zakresu termomodernizacji Adres obiektu: ul. Sobieskiego Lubliniec województwo: śląskie Wykonawca audytu: imię i nazwisko: Krzysztof Kurowski tytuł zawodowy: mgr inż. nr opracowania: 12/10/2012 Opole, październik 2012 r.

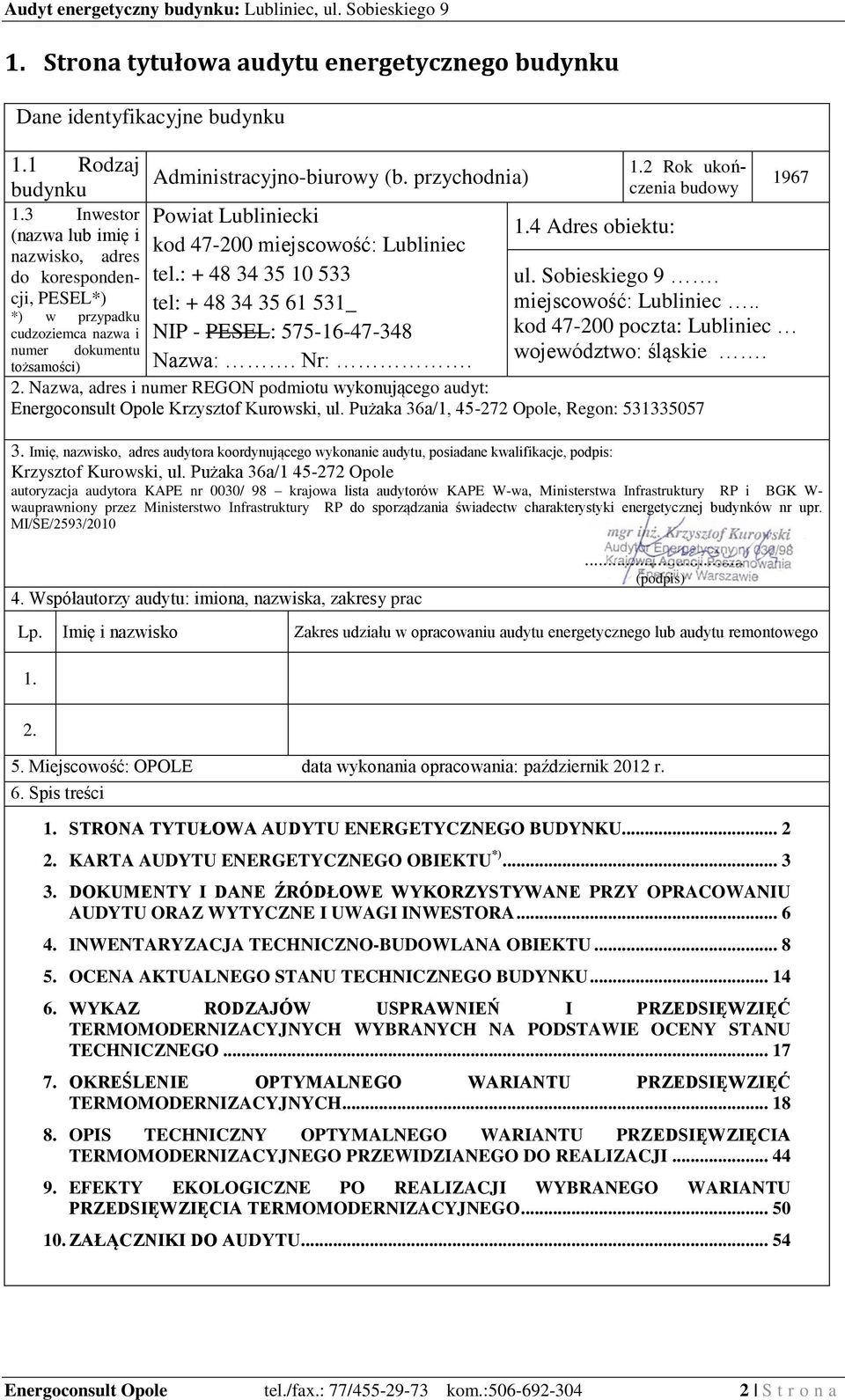

2 1. Strona tytułowa audytu energetycznego budynku Dane identyfikacyjne budynku 1.1 Rodzaj budynku 1.3 Inwestor (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) *) w przypadku cudzoziemca nazwa i numer dokumentu Administracyjno-biurowy (b. przychodnia) Powiat Lubliniecki kod miejscowość: Lubliniec tel.: tel: _ NIP - PESEL: Nazwa:. Nr:. 1.4 Adres obiektu: 1.2 Rok ukończenia budowy 1967 ul. Sobieskiego 9. miejscowość: Lubliniec.. kod poczta: Lubliniec województwo: śląskie. tożsamości) 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Energoconsult Opole Krzysztof Kurowski, ul. Pużaka 36a/1, Opole, Regon: Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Krzysztof Kurowski, ul. Pużaka 36a/ Opole autoryzacja audytora KAPE nr 0030/ 98 krajowa lista audytorów KAPE W-wa, Ministerstwa Infrastruktury RP i BGK W- wauprawniony przez Ministerstwo Infrastruktury RP do sporządzania świadectw charakterystyki energetycznej budynków nr upr. MI/ŚE/2593/ Współautorzy audytu: imiona, nazwiska, zakresy prac... (podpis) Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego lub audytu remontowego Miejscowość: OPOLE data wykonania opracowania: październik 2012 r. 6. Spis treści 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU KARTA AUDYTU ENERGETYCZNEGO OBIEKTU *) DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTYWANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA INWENTARYZACJA TECHNICZNO-BUDOWLANA OBIEKTU OCENA AKTUALNEGO STANU TECHNICZNEGO BUDYNKU WYKAZ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO OKREŚLENIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH OPIS TECHNICZNY OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI EFEKTY EKOLOGICZNE PO REALIZACJI WYBRANEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO ZAŁĄCZNIKI DO AUDYTU Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

3 2. Karta audytu energetycznego obiektu *) KARTA AUDYTU ENERGETYCZNGO OBIEKTU A Dane ogólne 1 Wnioskodawca 2 Nazwa zadania 3 Adres obiektu 4 Konstrukcja / technologia budynku 5 Rok oddania obiektu do użytkowania 6 Liczba kondygnacji 7 Kubatura części ogrzewanej [m 3 ] 8 Powierzchnia części ogrzewanej [m 2 ] Powiat Lubliniecki Termomodernizacja budynku po b. przychodni Lubliniec, ul. Sobieskiego 9 podłużna / tradycyjna ,5 B System grzewczy Charakterystyka źródła ciepła (rodzaj źródła ciepłakotłownia/wymiennikownia wbudowana, źródło zdalaczynne, liczba sztuk, producent, typ, moc, rok produkcji, wysokość komina) Rodzaj źródła zdalaczynnego (ciepłownia, elektrociepłownia) stosowane paliwo Charakterystyka instalacji c.o. (grzejniki, zawory termostatyczne, przewody) 4 Zapotrzebowanie mocy [kw] - w tym nadwyżka mocy wymagana do skompensowania 4a osłabienia ogrzewania (np. nocnego lub weekendowego) [kw] 5 Zapotrzebowanie energii netto [GJ/a] 6 Sprawność wytwarzania 7 Sprawność przesyłu 8 Sprawność akumulacji 9 Sprawność regulacji i wykorzystania 10 Współczynnik uwzględniający przerwy w ogrzewaniu w okresie doby 11 Współczynnik uwzględniający przerwy w ogrzewaniu w okresie tygodnia 12 Zapotrzebowanie energii brutto [GJ/a] C Przegrody budowlane oddzielające cześć ogrzewaną od powietrza zewnętrznego i części nieogrzewanej Stan przed termomodernizacją Wymiennikownia wbudowana właścicielem urządzeń technicznych wymiennikowni jest dostawca ciepła Kotłownia miejska z 2 wodnymi kotłami węglowymi z rusztem mechanicznym o mocy cieplnej 6,5 i 11,5 MWt grzejniki: żeliwne członowe bez zaworów termostatycznych; w części płytowe stalowe z zaworami termostatycznymi; przewody: stalowe, nieizolowane Powierzchnia przegrody [m 2 ] 2284,6 657,4 Stan przed termomodernizacją Wsp. przen. ciepła przegrody [W/m 2 K] Grubość izolacji [cm] Stan po termomodernizacji Wymiennikownia wbudowana właścicielem urządzeń technicznych wymiennikowni jest dostawca ciepła Kotłownia miejska z 2 wodnymi kotłami węglowymi z rusztem mechanicznym o mocy cieplnej 6,5 i 11,5 MWt grzejniki: płytowe stalowe z zaworami termostatycznymi; przewody: stalowe, zaizolowane termicznie zgodnie z obow. przepisami ,6 611,4 0,95 0,95 0,93 0,96 1,00 1,00 0,81 0,93 0,99 0,96 0,99 0,95 Stan po termomodernizacji Wsp. przew. ciepła izolacji [W/mK] Wsp. przen. ciepła pregrody 1 Ściany zewnętrzne 792,6 1,151 13,0 0,040 0,243 1a Ściany zewnętrzne 2 038,8 0,774 13,0 0,045 0,239 2 Ściany przy gruncie 257,5 0,807 10,0 0,035 0,244 3 Stropodach 1 185,7 0,779 20,0 0,060 0,217 4 Dach 80,2 1,082 15,0 0,042 0,222 5 Strop nad najwyższą kondygnacją Strop piwnicy Podłoga na gruncie 1 286,8 0, ,427 8 Okna 35,9 2, ,4 8a 261,1 2, ,4 8b 530,4 1, ,6 9 Drzwi 4,8 5, ,6 9a 23,0 2,6 2,6 10 Bramy Inne - strop zewnętrzny 4,2 1,789 16,0 0,040 0,219 11a Inne - mur z luksferów (przeszklenie) max 89,4 4,545 1,4 11b Inne -mur z luksferów (jw., ale nowe wypełnienie,np.mur z PGS) min 38,3 0,774 13,0 0,045 0,239 [W/m 2 K] 11c Inne - strop pod tarasem 22,2 1,062 15,0 0,042 0,222 Kryterium wyboru zaproponowanej grubości izolacji 12 SPBT (np. NPV, SPBT, R min) D Wentylacja grawitacyjna 1 Liczba wymian [l/h] 2 Strumień powietrza [m 3 /h] Stan przed termomodernizacją Stan po termomodernizacji 0, ,2 0 Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

4 E Ciepła woda użytkowa (bez uwzględniania instalacji solarnej) Stan przed termomodernizacją Stan po termomodernizacji 1 Charakterystyka źródła ciepła dla potrzeb c.w.u. (rodzaj źródła ciepła-kotłownia/wymiennikownia wbudowana, źródło zdalaczynne, liczba sztuk, producent, typ, moc, rok produkcji, wysokość komina) Wymiennikownia wbudowana Wymiennikownia wbudowana 2 Liczba osób korzystających z c.w.u. 3 Średnie dobowe zapotrzebowanie na c.w.u. [m 3 /d] 3a - średniorocznie [m 3 /d] 3b - w okresie użytkowania obiektu [m 3 /d] 4 Roczne zapotrzebowanie na c.w.u. [m 3 /a] 5 Zapotrzebowanie mocy [kw] 6 Zapotrzebowanie energii netto [GJ/a] 7 Sprawność wytwarzania 8 Sprawność przesyłu 9 Sprawność akumulacji 10 Zapotrzebowanie energii brutto [GJ/a] F 1 Wentylacja mechaniczna Charakterystyka źródła ciepła dla potrzeb wentylacji mechanicznej (rodzaj źródła ciepła-kotłownia/wymiennikownia wbudowana, źródło zdalaczynne, liczba sztuk, producent, typ, moc, rok produkcji, wysokość komina) 2 Liczba wymian [l/h] 3 Strumień powietrza [m 3 /h] 4 Stopień odzysku ciepła 5 Zapotrzebowanie mocy [kw] 6 Zapotrzebowanie energii netto [GJ/a] 7 Sprawność wytwarzania 8 Sprawność instalacji 9 Zapotrzebowanie energii brutto [GJ/a] ,91 0,91 1,44 1,44 331,2 331, ,4 62,4 0,95 0,95 0,60 0,80 0,86 0,86 127,3 95,5 Stan przed termomodernizacją Wymiennikownia wbudowana (p.: B.1) Stan po termomodernizacji Wymiennikownia wbudowana (p.: B.1) 0,47 0, , ,4 0% 60% ,8 79,0 0,95 0,95 0,757 0, ,9 93,1 G Instalacja ciepła technologicznego 1 Charakterystyka odbiorników ciepła Stan przed termomodernizacją nie występują Stan po termomodernizacji nie występują 2 Charakterystyka źródła ciepła dla potrzeb technologicznych (rodzaj źródła ciepła-kotłownia/wymiennikownia wbudowana, źródło zdalaczynne, liczba sztuk, producent, typ, moc, rok produkcji, wysokość komina) 3 Zapotrzebowanie mocy [kw] 4 Zapotrzebowanie energii netto [GJ/a] 5 Sprawność wytwarzania 6 Sprawność instalacji 7 Zapotrzebowanie energii brutto [GJ/a] H Instalacja solarna (obowiązkowo z licznikiem ciepła) 1 Powierzchnia kolektorów słonecznych [m 2 ] 2 Produkcja energii [GJ/a] 3 Oszczędność energii z uwzględnieniem sprawności źródła ciepła, którego pracę zastępuje instalacja solarna [GJ/a] Stan przed termomodernizacją Stan po termomodernizacji nie występują 6,21-11,2-11,8 I Zewnętrzne sieci cieplne (dotyczy zadań obejmujących modernizację zewnętrznych sieci cieplnych) 1 Średnica i technologia rur 2 Długość sieci cieplnych [m] 3 Roczne straty ciepła podczas przesyłu sieciami cieplnymi [GJ/a] J Zestawienie zbiorcze 1 Zapotrzebowanie mocy [kw] 2 Zapotrzebowanie energii netto [GJ/a] Zapotrzebowanie energii brutto loco obiekt (z uwzględnieniem oszczędności uzyskanej dzieki zastosowaniu instalacji solarnej 3 oraz strat powstających podczas przesyłu zewnętrznymi sieciami ciepłowniczymi, jeśli inwestycja obejmuje modernizację sieci ciepłowniczych) [GJ/a] 4 Rodzaj paliwa (węgiel, koks, gaz, olej, biomasa, itd.) 1) 5 Wartość opałowa paliwa [MJ/Mg] 1) Stan przed termomodernizacją Stan po termomodernizacji nie dotyczy nie dotyczy Stan przed termomodernizacją Stan po termomodernizacji ,8 752, ,8 834,2 węgiel kamienny węgiel kamienny Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

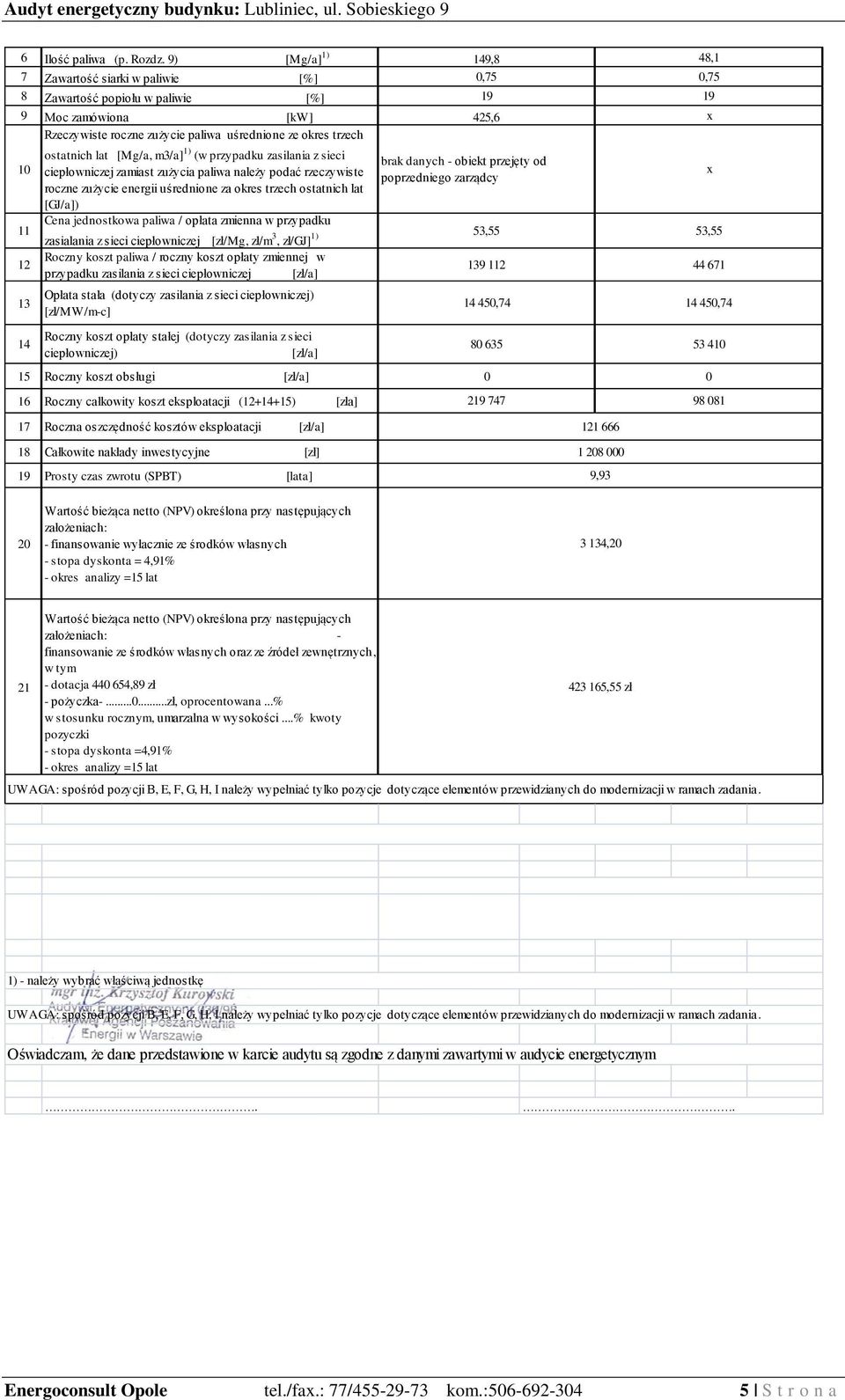

5 6 Ilość paliwa (p. Rozdz. 9) [Mg/a] 1) 7 Zawartość siarki w paliwie [%] 8 Zawartość popiołu w paliwie [%] 9 Moc zamówiona [kw] Rzeczywiste roczne zużycie paliwa uśrednione ze okres trzech ostatnich lat [Mg/a, m3/a] 1) (w przypadku zasilania z sieci 10 ciepłowniczej zamiast zużycia paliwa należy podać rzeczywiste roczne zużycie energii uśrednione za okres trzech ostatnich lat [GJ/a]) Cena jednostkowa paliwa / opłata zmienna w przypadku 11 zasialania z sieci ciepłowniczej [zł/mg, zł/m 3, zł/gj] 1) Roczny koszt paliwa / roczny koszt opłaty zmiennej w 12 przypadku zasilania z sieci ciepłowniczej [zł/a] Opłata stała (dotyczy zasilania z sieci ciepłowniczej) [zł/mw/m-c] Roczny koszt opłaty stałej (dotyczy zasilania z sieci ciepłowniczej) [zł/a] 15 Roczny koszt obsługi [zł/a] 16 Roczny całkowity koszt eksploatacji ( ) [zła] 17 Roczna oszczędność kosztów eksploatacji [zł/a] 18 Całkowite nakłady inwestycyjne [zł] 19 Prosty czas zwrotu (SPBT) [lata] brak danych - obiekt przejęty od poprzedniego zarządcy 149,8 48,1 0,75 0, ,6 x 53,55 53, , , ,93 x 20 Wartość bieżąca netto (NPV) określona przy następujących założeniach: - finansowanie wyłacznie ze środków własnych - stopa dyskonta = 4,91% - okres analizy =15 lat 3 134,20 21 Wartość bieżąca netto (NPV) określona przy następujących założeniach: - finansowanie ze środków własnych oraz ze źródeł zewnętrznych, w tym - dotacja ,89 zł - pożyczka zł, oprocentowana...% w stosunku rocznym, umarzalna w wysokości...% kwoty pozyczki - stopa dyskonta =4,91% - okres analizy =15 lat ,55 zł UWAGA: spośród pozycji B, E, F, G, H, I należy wypełniać tylko pozycje dotyczące elementów przewidzianych do modernizacji w ramach zadania. 1) - należy wybrać właściwą jednostkę UWAGA: spośród pozycji B, E, F, G, H, I należy wypełniać tylko pozycje dotyczące elementów przewidzianych do modernizacji w ramach zadania. Oświadczam, że dane przedstawione w karcie audytu są zgodne z danymi zawartymi w audycie energetycznym.. Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

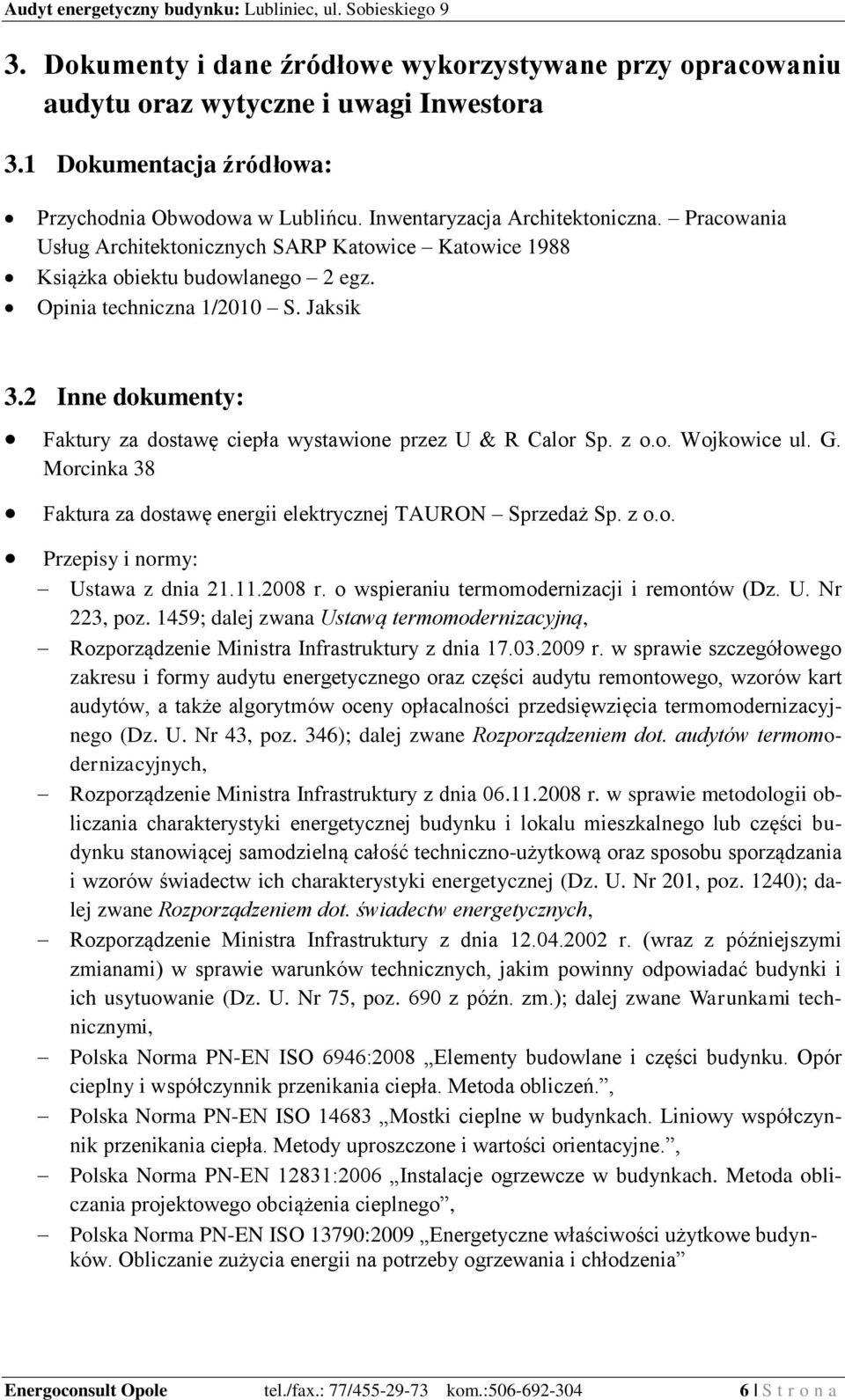

6 3. Dokumenty i dane źródłowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi Inwestora 3.1 Dokumentacja źródłowa: Przychodnia Obwodowa w Lublińcu. Inwentaryzacja Architektoniczna. Pracowania Usług Architektonicznych SARP Katowice Katowice 1988 Książka obiektu budowlanego 2 egz. Opinia techniczna 1/2010 S. Jaksik 3.2 Inne dokumenty: Faktury za dostawę ciepła wystawione przez U & R Calor Sp. z o.o. Wojkowice ul. G. Morcinka 38 Faktura za dostawę energii elektrycznej TAURON Sprzedaż Sp. z o.o. Przepisy i normy: Ustawa z dnia r. o wspieraniu termomodernizacji i remontów (Dz. U. Nr 223, poz. 1459; dalej zwana Ustawą termomodernizacyjną, Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U. Nr 43, poz. 346); dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych, Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz. U. Nr 201, poz. 1240); dalej zwane Rozporządzeniem dot. świadectw energetycznych, Rozporządzenie Ministra Infrastruktury z dnia r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.); dalej zwane Warunkami technicznymi, Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń., Polska Norma PN-EN ISO Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne., Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego, Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii na potrzeby ogrzewania i chłodzenia Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

7 Wartości opałowe (WO) i wskaźniki emisji CO 2 (WE) w roku 2008 do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do Emisji za rok 2011 materiały NFOŚiGW w Warszawie 3.3 Osoby udzielające informacji: mgr inż. Tomasz KLECHA Naczelnik Wydz. Budownictwa i Architektury Starostwa Powiatowego w Lublińcu mgr inż. Mariusz CEBULA Z-ca Nacz. Wydz. Ochrony Środowiska, Rolnictwa i Leśnictwa Starostwa Powiatowego w Lublińcu 3.4 Data wizji lokalnej r. 3.5 Wytyczne, sugestie, ograniczenia i uwagi Inwestora (Zleceniodawcy): 1. Zmniejszenie kosztów ogrzewania obiektu. 2. Wykonanie opracowania w sposób umożliwiający skuteczne wystąpienia o dofinansowanie proponowanych przedsięwzięć z funduszy celowych związanych z ochroną środowiska naturalnego (powietrza atmosferycznego) 3. W ramach audytu należy dokonać oceny efektywności dla następującego uzgodnionego z Inwestorem zakresu usprawnień: a) ocieplenie ścian zewnętrznych, b) wymiana starej stolarki otworowej, c) ocieplenie stropodachów, d) ocieplenie stropu zewnętrznego, e) ocieplenie stropu tarasu jak dachu płaskiego, gdyż nie przewiduje się korzystania z funkcji tarasu przez przyszłych użytkowników obiektu, f) ocieplenie ścian zewnętrznych przy gruncie, g) modernizacja systemu grzewczego (wymiana wewnętrznej instalacji CO), h) modernizacja systemu zaopatrzenia w c.w.u. (wymiana części wewnętrznej instalacji CWU) i) modernizacja systemu wentylacji (wprowadzenie wentylacji mechanicznej z odzyskiem ciepła). 3.6 Wielkość środków własnych Inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia: Wielkość środków własnych Inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego [zł]: ,1 Kwota kredytu możliwego do zaciągnięcia przez Inwestora [zł]: Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

8 4. Inwentaryzacja techniczno-budowlana obiektu 4.1 Szkic analizowanego obiektu (oznaczenie skrzydeł) Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

9 4.2 Ogólne dane obiektu Identyfikator obiektu Własność Przeznaczenie obiektu Adres wolnostojący bliźniak segment w zabudowie szeregowej Obiekt blok wielomieszkaniowy w zabudowie zwartej 1. Rok budowy przed Rok zasiedlenia Technologia tradycyjna 9. Konstrukcja podłużna 3. Powierzchnia zabudowana [m 2 ] 1 491,9 10. Powierzchnia netto [m 2 ] 4 867,5 4. Kubatura [m 3 ] Podpiwniczenie 100% 5. Kubatura części ogrzewanej [m 3 ] Liczba klatek schodowych 3 6. Pole powierzchni użytkowej ogrzewanej [m 2 ] 3 245,1 13. Liczba kondygnacji nadziemnych Pole powierzchni komunikacji [m 2 ] 1 622,4 14. Wysokość kond. w świetle [m]: 3,0 Uwagi: Budynek administracyjno-biurowy w Lublińcu prywatna spółdzielcza wspólnota komunalna państwowa mieszkalny mieszkalno - usługowy inny : admin.-biurowy ul. Sobieskiego 9, Lubliniec 4.3 Opis techniczny podstawowych elementów obiektu Analizowany obiekt to budynek wolnostojący, o dwóch przecinających się pod kątem prostym skrzydłach (A o osi N-S i B oś W-E); skrzydło A (B) 4 (3) kondygnacje nadziemne i 1 podziemna (piwnice 100%), kryty dachem 2-spadowym o konstrukcji żelbetowej. Ściany zewnętrzne obustronnie otynkowany mur z bloczków PGS na zaprawie cementowowapiennej o gr. 38 cm; w części parteru skrzydła A obustronnie otynkowany mur z cegły ceramicznej pełnej o gr. 51 cm; część klatek schodowych z murem z luksferów. Stropy międzykondygnacyjne: tynk cementowo-wapienny o gr. 1,5 cm, strop Ackermana, papa, podkład z betonu pod posadzkę ok. 3 cm, warstwy posadzkowe. Stropodach dwudzielny (wentylowany): tynk cementowo-wapienny o gr. 1,5 cm, strop Ackermana, płyta betonowa o gr. 3 cm, wełna mineralna 5 cm, przestrzeń wentylowana o gr. od ok. 40 do ok. 100 cm, płyty korytkowe, papa poszycia. Stropodach pełny (nad maszynownią dźwigu, wejściami na dach): tynk cementowo-wapienny o gr. 1,5 cm, strop Ackermana, płyta betonowa o gr. 3 cm, styropian o gr. 2 cm, szlichta cementowa gr. 3 cm, papa poszycia. Strop pod tarasem: tynk cementowo-wapienny o gr. 1,5 cm, strop Ackermana, płyta betonowa o gr. 3 cm, styropian o gr. 2 cm, papa, szlichta cementowa gr. 3,5 cm, lastriko 2,5 cm. Zewnętrzna stolarka okienna: okna szklone 2x, w części wymienione na nowe z PCW, szacowana wartość U = 1,6 W/m 2 K, - pozostałe: stare, drewniane, o dużym stopniu zużycia, szacowana wartość U = 2,8 W/m 2 K. Drzwi zewnętrzne: z PCW, szklone 2x, w dość dobrym stanie technicznym, o podwyższonej szczelności, szacowana wartość U = 2,6 W/m 2 K. Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

10 Część drzwi zewnętrzne wejścia do piwnic: drewniane, w złym stanie technicznym, o niskiej szczelności szacowana wartość współczynnika przenoszenia ciepła dla tych drzwi U = 5,1 W/m 2 K. Podłoga w przyziemiu: lastriko gr. 2,5 cm, podkład z betonu pod posadzkę o gr. 5 cm, papa, chudy beton gr. 10 cm, piasek 20 cm. Uwaga: szczegółowa budowa przegród budowlanych występujących w analizowanym obiekcie wraz z obliczeniami współczynników przenikania ciepła jest zawarta w Załączniku Zestawienie ogólne wielkości dotyczących przegród budowlanych Temperatura θ int,h 16 o C 20 o C Symbol U F A c F A c W/m 2 K m 2 m 2 m 2 m 2 TAR 1,062 7,7 7,0 14,5 13,2 DACH 1,082 80,2 72,9 DZ-S 5,1 4,8 4,8 DZ-N 2,6 10,8 10,8 12,2 12,2 OK-S 2,8 35,9 35,9 261,1 261,1 OK-N 1,6 1,3 1,3 529,0 529,0 PO-PIW 0, ,0 951,8 284,8 335 ST-ZEW 1,789 4,2 3,8 SD 0, ,4 302,4 883,3 883,3 SZ-51 1, ,7 291,3 474,9 435,5 SZ-38 0, ,0 445,7 1552,8 1423,9 LUX 4, ,7 127,7 SPGR 0, ,3 181,2 58,2 52,9 Uwagi (do tabeli): Oznaczenie przegród jak w Załączniku 1. Wielkość A c to sumaryczne pole powierzchni danego typu przegrody w określonej części obiektu przyjęte do obliczeń strat ciepła. Wielkość F to całkowite pole powierzchni przegrody obliczone wg wymiarów zewnętrznych bez powierzchni ewentualnych okien, drzwi, włazów, kominów, pasa ocieplenia murów fundamentowych, ościeży, itp. W niniejszym opracowaniu wielkość ta służy do obliczenia ilości robót (np. ocieplenia, ewentualnej wymiany stolarki) metodą kalkulacji uproszczonej. Wielkość θ int,h projektowa temperatura wewnętrzna przestrzeni ogrzewanej. Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

11 4.4 Charakterystyka energetyczna budynku Lp. Rodzaj danych Dane w stanie istniejącym 1. Zamówiona moc cieplna 425,6 kw 2. Zapotrzebowanie na moc cieplną na c.o. 446 kw 3. Zapotrzebowanie na moc cieplną na c.w.u. 22 kw Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania i przerw 1812,37 GJ/rok 2 466,7 GJ/rok 6. Stawki opłat jednostkowych za ciepło na CO i CWU - przygotowywaną centralnie Opłata stała (za moc zamówioną + za przesył) miesięcznie ,74 zł/mw/m-c Opłata zmienna (za ciepło + za przesył) wg zużycia 53,55 zł/gj Opłata abonamentowa miesięcznie 0,00 zł/m-c 7. Stawki opłat jednostkowych za energię nacwu - przygotowywaną indywidualnie Opłata stała (za moc zamówioną + za przesył) miesięcznie 0,00 zł/mw/m-c Opłata zmienna (za energię + za przesył) wg zużycia 176,17 zł/gj Opłata abonamentowa miesięcznie 0,00 zł/m-c Uwagi: p. 6 i 7 - patrz Załącznik 1 Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

12 4.5 Charakterystyka systemu ogrzewania L.p. Rodzaj danych 1. Węzeł cieplny 2. Typ instalacji 3. Parametry pracy instalacji 4. Przewody w instalacji 5. Rodzaj grzejników Dane w stanie istniejącym Wymiennik bez obudowy o mocy powyżej 300 kw Dwururowa, obieg wymuszony, układ zamknięty, z rozdziałem dolnym. 95/70 o C Stalowe, czarne spawane, prowadzone po wierzchu, bez zaworów podpionowych. W pomieszczeniach ogrzewanych nieizolowane. Stan mierny. Żeliwne członowe, częściowo stalowe płytowe. 6. Osłonięcie grzejników 7. Zawory termostatyczne 8. Podzielniki kosztów 9. Odpowietrzniki 10. Liczba dni ogrzewania w tygodniu / liczba godzin na dobę 11. Modernizacja instalacji po 1984 r. Lp. Nie Częściowo. Nie dotyczy Centralna sieć odpowietrzająca 5 dni / 12 godzin Składowe efektywności systemu grzewczego W skrzydle B i na parterze skrzydła A od strony S wymieniono grzejniki na nowe płytowe konwekcyjne z zaworami termostatycznymi, dodatkowo w skrzydle B na parterze i I p. wymieniono przewody na nowe Wartość współczynnika 1. Sprawność wytwarzania ciepła h H,g = 0,95 2. Sprawność przesyłania (dystrybucji) ciepła h H,d = 0,93 3. Sprawność regulacji i wykorzystania*) h H,e = 0,81 4. Sprawność akumulacji ciepła h H,s = 1,00 5. Sprawność całk. systemu h H,g h H,d h H,e h H,s = h H,tot = 0, Uwzgl. przerw na ogrzewanie w okresie tygodnia*) w t = 0,99 7. Uwzgl. przerw na ogrzewanie w ciągu doby*) w d = 0,99 *) - przyjęto średnią ważoną biorąc pod uwagę udział zmodernizowanej instalacji w pow. ogrzew. budynku oraz szacowany zakres korzystania przez użytkowników z możliwości ograniczenia zużycia ciepła: 23% - grzejniki+zaw.termost. Z=2K h H,e = 0,93 77% - grzejniki członowe regulacja centralna h H,e = 0,78 23% - jw. w t = 0,95 w d = 0,96 77% - jw. w t = 1,00 w d = 1,00 Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

13 4.6 Charakterystyka węzła cieplnego lub kotłowni w budynku W piwnicy budynku wymiennikowy węzeł dwufunkcyjny (c.o. + c.w.u.)., z automatyką pogodową i czasową, z regulatorem różnicy ciśnienia, ciepłomierzem. 4.7 Charakterystyka instalacji ciepłej wody użytkowej (c.w.u.) L.p. A. A.1. A.2. A.3. Rodzaj danych Centralne przygotowanie c.w.u. Typ instalacji Przewody w instalacji Zasobnik Dane w stanie istniejącym W budynku węzeł cieplny kompaktowy bez obudowy (ogrzewanie i c.w.u.). Instalacja mała, z obiegiem cyrkulacyjnym, bez ograniczenia czasu pracy, piony instalacyjne nieizolowane. Stalowe, ocynkowane, stan izolacji: niedobry. wg standardu z lat A.4. Opomiarowanie (wodomierze Nie dotyczy indywidualne) Lp. Składowe sprawności systemu przyg. c.w.u. Wartość współczynnika A.5. Sprawność wytwarzania ciepła h w,g = 0,95 A.6. Sprawność przesyłu ciepłej wody h w,d = 0,60 A.7. Sprawność wykorzystania h w,e = 1,00 A.8. Sprawność akumulacji ciepła h w,s = 0,86 A.9. Sprawność całkowita układu h w,g h w,d h w,e h w,s = h w,tot = 0, Charakterystyka systemu wentylacji L.p. Rodzaj danych Dane w stanie istniejącym Uwagi 1. Rodzaj instalacji 2. Strumień powietrza wentylacyjnego m 3 /h, Ψ mechaniczna, okresowo włączana wentylacja mechaniczna nawiewno-wywiewna 1 280,8 3. Rodzaj instalacji naturalna (grawitacyjna) 4. Strumień powietrza wentylacyjnego m 3 /h, Ψ 5 665,2 piwnica, parter i I p. w skrzydle B wartość średnia w ciągu doby pozostałe pomieszczenia Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

14 5. Ocena aktualnego stanu technicznego budynku 5.1 Przegrody zewnętrzne pomieszczeń ogrzewanych Przegrody pełne L.p. Przegroda - typ Oznaczenie U 0 [W/m 2 K] R 0 [m 2 K/W] Wymagane 1) R min [m 2 K/W] 1. Ściana zewnętrzna SZ-51 1,151 0,869 4,0 2. Ściana zewnętrzna SZ-38 0,774 1,292 4,0 3. Ściana zewnętrzna SPGR 0,807 1,239 4,0 4. Strop zewnętrzny ST-ZEW 1,789 0,559 4,5 5. Stropodach wentylowany SD 0,779 1,283 4,5 6. Stropodach pełny DACH 1,082 0,924 4,5 7. Strop pod tarasem TAR 1,062 0,942 4,5 Okna i drzwi zewnętrzne L.p. Przegroda Oznaczenie Istniejące Wymagane 2) U 0 [W/m 2 K] U min [W/m 2 K] 8. Okna zewnętrzne PCV OK-N 1,6 1,8 dobry 9. Okna zewnętrzne drewniane OK-S 2,8 1,8 bardzo zły 10. Mur z luksferów LUX 4,545 1,8 bardzo zły 11. Drzwi zewnętrzne PCV DZ-N 2,6 2,6 dość dobry 12. Drzwi zewnętrzne pozostałe DZ-S 5,1 2,6 mierny Uwagi: 1) - wartości wymagane w przypadku korzystania przez Inwestora z Ustawy Termomodernizacyjnej 2) - wartości wymagane Warunkami Technicznymi Istniejące Stan techniczny według oceny audytora Aktualny stan techniczny elementów konstrukcyjnych określa się jako dobry. Ocena ogólna stanu technicznego stolarki (ślusarki) otworowej: jw. Izolacyjność termiczna wszystkich przegród zewnętrznych budynku z wyjątkiem już wymienionych elementów stolarki (ślusarki) otworowej jest gorsza od obecnie wymaganych lub zalecanych. 5.2 System grzewczy W budynku instalacja wewnętrzna c.o.: 2-przewodowa, systemu zamkniętego, z centralną siecią odpowietrzającą, z rozdziałem dolnym, z rur stalowych prowadzonych w bruzdach, grzejniki żeliwne członowe lub płytowe stalowe z lat 80-tych, bez zaworów termostatycznych, bez regulatorów pod pionami, przewody poziome w przyziemiu nie są zaizolowane termicznie. W skrzydle B i na parterze od strony S skrzydła A grzejniki wymienione na nowe płytowe z zaworami termostatycznymi (dodatkowo na parterze i I piętrze skrzydła B wymieniono przewody). Brak projektu regulacji hydraulicznej istniejącej instalacji w całym budynku. W trakcie wieloletniej eksploatacji w większej części budynku instalacja nie była gruntownie modernizowana wykonywano jedynie remonty miejscowe wynikające z występujących awarii Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

15 lub remontów poszczególnych pomieszczeń (lub grup pomieszczeń). Brak projektu i przestarzałe rozwiązania techniczne skutkują złą regulacją hydrauliczną. Stan techniczny niezmodernizowanej części instalacji oraz zastosowane przestarzałe rozwiązania nie sprzyjają racjonalnemu korzystaniu z energii cieplnej dostarczanej do ogrzewanych pomieszczeń. W celu ograniczenie zużycia ciepła wskazana jest wymiana istniejącej starej części instalacji wewnętrznej (przewody i grzejniki) na nową o wysokiej sprawności regulacji i niskich stratach przesyłu. 5.3 System zaopatrzenia w c.w.u. W części budynku (skrzydło B) ciepła woda użytkowa jest przygotowywana indywidualnie przy wykorzystaniu elektrycznych zasobnikowych podgrzewaczy c.w.u., które są zlokalizowane w pobliżu punktów poboru; instalacje bez cyrkulacji, w dość dobrym stanie technicznym. W ramach niniejszego opracowania nie przewiduje się ewentualnej modernizacji tych instalacji. Pozostała część budynku posiada instalacje centralną z wymuszoną cyrkulacją. W tym przypadku c.w.u. jest przygotowywana w węźle ciepłowniczym i do punktów poboru jest prowadzona przewodami stalowymi, ocynkowanymi o dużym stopniu zużycia i złej izolacji termicznej. Wg przekazanych informacji wadliwie pracuje obieg cyrkulacyjny. Stan techniczny centralnej instalacji c.w.u. nie sprzyja racjonalnemu i energetycznie efektywnemu korzystaniu z ciepłej wody dostarczanej do budynku. 5.4 Wentylacja W części budynku (skrzydło B bez 2 piętra) wentylacja mechaniczna nawiewno-wywiewna z regulacją ręczną. W pozostałej części budynku wentylacja grawitacyjna (naturalna). W przypadku wentylacji grawitacyjnej nawiew świeżego powietrza odbywa się poprzez nieszczelności w stolarce okiennej lub po rozszczelnieniu okien natomiast usuwanie powietrza zużytego kanałami zlokalizowanymi w pomieszczeniach sanitarnych, części pomieszczeń. Przyjęte w analizowanym obiekcie rozwiązania z zakresu wentylacji pomieszczeń mają następujące mankamenty: wentylacja grawitacyjna niska skuteczność (jakość pracy systemu w znacznym stopniu zależy od zewnętrznych warunków pogodowych), wentylacja grawitacyjna i mechaniczna nawiewno-wywiewna niska efektywność energetyczna (ciepło zawarte w usuwanym powietrzu jest w całości tracone). Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

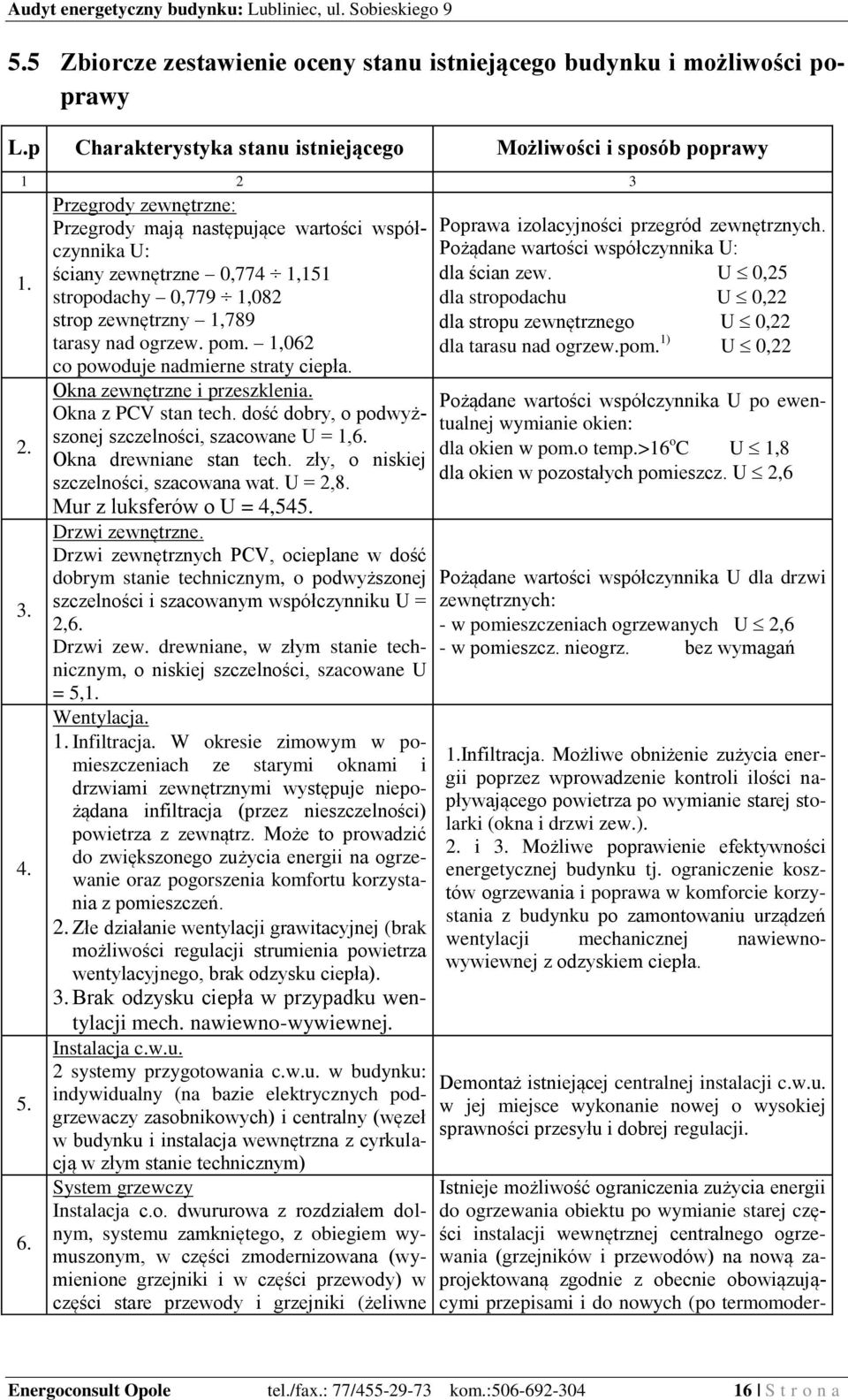

16 5.5 Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy L.p Charakterystyka stanu istniejącego Możliwości i sposób poprawy Przegrody zewnętrzne: Przegrody mają następujące wartości współczynnika U: ściany zewnętrzne 0,774 1,151 stropodachy 0,779 1,082 strop zewnętrzny 1,789 tarasy nad ogrzew. pom. 1,062 co powoduje nadmierne straty ciepła. Okna zewnętrzne i przeszklenia. Okna z PCV stan tech. dość dobry, o podwyższonej szczelności, szacowane U = 1,6. Okna drewniane stan tech. zły, o niskiej szczelności, szacowana wat. U = 2,8. Mur z luksferów o U = 4,545. Drzwi zewnętrzne. Drzwi zewnętrznych PCV, ocieplane w dość dobrym stanie technicznym, o podwyższonej szczelności i szacowanym współczynniku U = 2,6. Drzwi zew. drewniane, w złym stanie technicznym, o niskiej szczelności, szacowane U = 5,1. Wentylacja. 1. Infiltracja. W okresie zimowym w pomieszczeniach ze starymi oknami i drzwiami zewnętrznymi występuje niepożądana infiltracja (przez nieszczelności) powietrza z zewnątrz. Może to prowadzić do zwiększonego zużycia energii na ogrzewanie oraz pogorszenia komfortu korzystania z pomieszczeń. 2. Złe działanie wentylacji grawitacyjnej (brak możliwości regulacji strumienia powietrza wentylacyjnego, brak odzysku ciepła). 3. Brak odzysku ciepła w przypadku wentylacji mech. nawiewno-wywiewnej. Instalacja c.w.u. 2 systemy przygotowania c.w.u. w budynku: indywidualny (na bazie elektrycznych podgrzewaczy zasobnikowych) i centralny (węzeł w budynku i instalacja wewnętrzna z cyrkulacją w złym stanie technicznym) System grzewczy Instalacja c.o. dwururowa z rozdziałem dolnym, systemu zamkniętego, z obiegiem wymuszonym, w części zmodernizowana (wymienione grzejniki i w części przewody) w części stare przewody i grzejniki (żeliwne Poprawa izolacyjności przegród zewnętrznych. Pożądane wartości współczynnika U: dla ścian zew. U 0,25 dla stropodachu U 0,22 dla stropu zewnętrznego U 0,22 dla tarasu nad ogrzew.pom. 1) U 0,22 Pożądane wartości współczynnika U po ewentualnej wymianie okien: dla okien w pom.o temp.>16 o C U 1,8 dla okien w pozostałych pomieszcz. U 2,6 Pożądane wartości współczynnika U dla drzwi zewnętrznych: - w pomieszczeniach ogrzewanych U 2,6 - w pomieszcz. nieogrz. bez wymagań 1.Infiltracja. Możliwe obniżenie zużycia energii poprzez wprowadzenie kontroli ilości napływającego powietrza po wymianie starej stolarki (okna i drzwi zew.). 2. i 3. Możliwe poprawienie efektywności energetycznej budynku tj. ograniczenie kosztów ogrzewania i poprawa w komforcie korzystania z budynku po zamontowaniu urządzeń wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła. Demontaż istniejącej centralnej instalacji c.w.u. w jej miejsce wykonanie nowej o wysokiej sprawności przesyłu i dobrej regulacji. Istnieje możliwość ograniczenia zużycia energii do ogrzewania obiektu po wymianie starej części instalacji wewnętrznej centralnego ogrzewania (grzejników i przewodów) na nową zaprojektowaną zgodnie z obecnie obowiązującymi przepisami i do nowych (po termomoder- Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

17 członowe oraz stalowe płytowe starego typu), bez zaworów termostatycznych, bez regulacji różnicy ciśnień, niewyregulowana hydraulicznie, w miernym stanie technicznym. Uwagi: nizacji obiektu) potrzeb cieplnych poszczególnych pomieszczeń instalacji o wysokiej sprawności regulacji, przesyłania i wykorzystania. 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat ciepła przez nadziemne ściany zewnętrzne. Zmniejszenie strat ciepła przez ściany przy gruncie. Zmniejszenie strat ciepła przez stropy zewnętrzne. 4. Stropodach dwudzielny Zmniejszenie strat ciepła przez stropodachy pełne i strop tarasu. 1) Zmniejszenie strat ciepła przez przeszklenia mur z luksferów. Zmniejszenie strat na podgrzanie powietrza wentylacyjnego przez stare okna i drzwi zewnętrzne. Zmniejszenie strat na podgrzanie powietrza wentylacyjnego. Zmniejszenie strat ciepła i poprawa komfortu pracy instalacji c.w.u. Zmniejszenie strat ciepła i poprawa komfortu pracy instalacji c.o. Ocieplenie ścian metoda bezspoinowa ETICS (d. BSO) materiał termoizolacyjny np. styropian. Ocieplenie ścian z zewnątrz (po ich odkopaniu) poprzez przytwierdzenie warstwy twardego styropianu + izolacja p./wilgociowa Ocieplenie stropów od spodu metoda bezspoinowa ETICS (d. BSO) materiał termoizolacyjny np. styropian. Ocieplenie przegrody poprzez ręczne lub mechaniczne w przypadku przestrzeni nieprzełazowych (np. metodą wdmuchiwania) rozłożenie na stropie w przestrzeni tzw. pustki powietrznej dodatkowej warstwy materiału termoizolacyjnego (np. granulatu wełny mineralnej). Ocieplenie przegrody poprzez przytwierdzenie na stropie, na wierzchu konstrukcji, warstwy materiału termoizolacyjnego + izolacja przeciwwilgociowa (papa). Demontaż istniejących murów z luksferów w ich miejsce zabudowa otworów murem warstwowym o U 0,25 i oknami zewnętrznymi o łącznej powierzchni nie większej niż 70% otworów i o U 1,8. Wymiana starych okien i drzwi zewnętrznych na nowe o obniżonym współczynniku przenoszenia ciepła i podwyższonej szczelności. Montaż układu wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła. Demontaż istniejącej centralnej instalacji c.w.u. Projekt i wykonanie nowej o niskich stratach przesyłu i wysokiej regulacji. Demontaż istniejącej starej instalacji c.o (grzejniki i przewody). Projekt i wykonanie nowej instalacji c.o. o wysokiej sprawności przesyłu, regulacji (wykorzystania). Uwagi: 1) ocieplenie stropu tarasu jak dachu płaskiego, gdyż nie przewiduje się korzystania z funkcji tarasu przez przyszłych użytkowników obiektu (p.: p e). Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

18 7. Określenie optymalnego wariantu przedsięwzięć termomodernizacyjnych 7.1 Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. Grupa usprawnień Rodzaje usprawnień I. Ocieplenie ścian i stropów zewnętrznych pomieszczeń ogrzewanych: Ściany typu SZ-51: Ściany typu SZ-38: Strop typu ST-ZEW: Ściany typu SPGR: w pomieszczeniach o temp. wew. 20 st.c, w pomieszczeniach o temp. wew. 16 st.c. w pomieszczeniach o temp. wew. 20 st.c. w pomieszczeniach o temp. wew. 16 st.c, pod pomieszczeniami o temp. wew. 20 st.c w pomieszczeniach o temp. wew. 20 st.c w pomieszczeniach o temp. wew. 16 st.c. II III IV. Ocieplenie stropodachów i tarasów nad pomieszczeniami ogrzewanymi: Stropodach typy SD: Stropodach typy DACH: Taras typu TAR: nad pomieszczeniami o temp. wew. 20 st.c, nad pomieszczeniami o temp. wew. 16 st.c, nad pomieszczeniami o temp. wew. 16 st.c, nad pomieszczeniami o temp. wew. 20 st.c, nad pomieszczeniami o temp. wew. 16 st.c. Modernizacja starych okien, drzwi zewnętrznych, przeszkleń z luksferów: Okna typu OK-S: w pomieszczeniach o temp. wew. 20 st.c, w pomieszczeniach o temp. wew. 16 st.c, Drzwi zew. typu DZ-S: w pomieszczeniach o temp. wew. 16 st.c, Mur z luksferów LUX: w pomieszczeniach o temp. wew. 16 st.c. Ograniczenie strat ciepła na podgrzanie powietrza wentylacyjnego: 4.1. zakup i montaż urządzeń wentylacji mechanicznej z odzyskiem ciepła V. Modernizacja systemu przygotowania c.w.u Wymiana instalacji c.w.u. na nową Uwagi: Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

19 7.2 Ocena opłacalności i wybór usprawnień dotyczących zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne, ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia polegającego na ewentualnej wymianie okien i/lub drzwi oraz zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego, zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie. W obliczeniach przyjęto następujące dane: Wyszczególnienie W stanie obecnym Po termomodernizacji Jednostki θ i 20 bez zmian o C θ e -20 bez zmian o C SD bez zmian dzień K rok SD bez zmian dzień K rok O 0m, O 1m , ,74 zł/mw/mc O 0z, O 1z 53,55 53,55 zł / GJ A b0, A b1 0,00 0,00 zł/mc Uwaga: Ceny jednostkowe energii na cele ogrzewania budynku i przygotowania c.w.u. p.: Załącznik 1. Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

20 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie dla ścian zewnętrznych typu SZ-51 w pomieszczeniach o temp. 20 st. C. Dane: powierzchnia przegrody do obliczenia strat A c = 435,5 m 2 powierzchnia przegrody do kosztu usprawnienia F = 474,9 stopniodni Sd = m 2 obliczeniowa temp. wewnętrzna θ i0 = 20 st. C obliczeniowa temp. zewnętrzna θ e0 = -20 st. C Opis wariantów usprawnienia: Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przenoszenia ciepła l, l = 0,040 W/m K Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej : wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R min = 4,0 (m 2 K) / W g 1 = 13,0 cm wariant 2 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 g 2 = 14,0 cm wariant 3 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 g 3 = 15,0 cm L.p. Omówienie Jedn. Grubość dodatkowej warstwy izolacji termicznej; g m - 0,13 0,14 0,15 2 Zwiększenie oporu cieplnego DR (m 2 K)/W - 3,25 3,50 3,75 3 Opór cieplny R (m 2 K)/W 0,87 4,12 4,37 4,62 4 Q 0U, Q 1U = 8, Sd A/R GJ/a 161,3 34,1 32,1 30,4 5 q 0U, q 1U = 10-6 A(θ i0 -θ e0 )/R MW 0,020 0,004 0,004 0,004 Roczna oszczędność kosztów DO ru = (Q 0U - Q 1U ) O z + 12(q 0U - q 1U ) O m 6 zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT = N U /DO ru lata - 5,47 5,58 5,70 10 U 0, U 1 W/m 2 K 1,151 0,243 0,229 0,216 Podstawa przyjętych wartości N u : Stan istniejący SPBT = min Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie cen lokalnych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody. Przegroda: SZ-51 (20) Warianty Wybrany wariant : Koszt : SPBT = zł 5,5 lata Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

21 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie dla ścian zewnętrznych typu SZ-51 w pomieszczeniach o temp. 16 st. C. Dane: powierzchnia przegrody do obliczenia strat A c = 291,3 m 2 powierzchnia przegrody do kosztu usprawnienia F = 317,7 stopniodni Sd = m 2 obliczeniowa temp. wewnętrzna θ i0 = 16 st. C obliczeniowa temp. zewnętrzna θ e0 = -20 st. C Opis wariantów usprawnienia: Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przenoszenia ciepła l, l = 0,040 W/m K Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej : wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R min = 4,0 (m 2 K) / W g 1 = 13,0 cm wariant 2 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 g 2 = 14,0 cm wariant 3 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 g 3 = 15,0 cm L.p. Omówienie Jedn. Grubość dodatkowej warstwy izolacji termicznej; g m - 0,13 0,14 0,15 2 Zwiększenie oporu cieplnego DR (m 2 K)/W - 3,25 3,50 3,75 3 Opór cieplny R (m 2 K)/W 0,87 4,12 4,37 4,62 4 Q 0U, Q 1U = 8, Sd A/R GJ/a 82,2 17,4 16,4 15,5 5 q 0U, q 1U = 10-6 A(θ i0 -θ e0 )/R MW 0,012 0,003 0,002 0,002 Roczna oszczędność kosztów DO ru = (Q 0U - Q 1U ) O z + 12(q 0U - q 1U ) O m 6 zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT = N U /DO ru lata - 6,82 6,97 7,11 10 U 0, U 1 W/m 2 K 1,151 0,243 0,229 0,216 Podstawa przyjętych wartości N u : Stan istniejący SPBT = min Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie cen lokalnych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody. Przegroda: SZ-51 (16) Warianty Wybrany wariant : Koszt : SPBT = zł 6,8 lata Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

22 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie dla ścian zewnętrznych typu SZ-38 w pomieszczeniach o temp. 20 st. C. Dane: powierzchnia przegrody do obliczenia strat A c = 1 423,9 m 2 powierzchnia przegrody do kosztu usprawnienia F = 1 552,8 stopniodni Sd = m 2 obliczeniowa temp. wewnętrzna θ i0 = 20 st. C obliczeniowa temp. zewnętrzna θ e0 = -20 st. C Opis wariantów usprawnienia: Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przenoszenia ciepła l, l = 0,045 W/m K Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej : wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R min = 4,0 (m 2 K) / W g 1 = 13,0 cm wariant 2 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 g 2 = 14,0 cm wariant 3 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 g 3 = 15,0 cm L.p. Omówienie Jedn. Grubość dodatkowej warstwy izolacji termicznej; g m - 0,13 0,14 0,15 2 Zwiększenie oporu cieplnego DR (m 2 K)/W - 2,89 3,11 3,33 3 Opór cieplny R (m 2 K)/W 1,29 4,18 4,40 4,62 4 Q 0U, Q 1U = 8, Sd A/R GJ/a 355,6 109,8 104,2 99,2 5 q 0U, q 1U = 10-6 A(θ i0 -θ e0 )/R MW 0,044 0,014 0,013 0,012 Roczna oszczędność kosztów DO ru = (Q 0U - Q 1U ) O z + 12(q 0U - q 1U ) O m 6 zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT = N U /DO ru lata - 9,25 9,38 9,52 10 U 0, U 1 W/m 2 K 0,774 0,239 0,227 0,216 Podstawa przyjętych wartości N u : Stan istniejący SPBT = min Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie cen lokalnych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody. Przegroda: SZ-38 (20) Warianty Wybrany wariant : Koszt : SPBT = zł 9,3 lata Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

23 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie dla ścian zewnętrznych typu SZ-38 w pomieszczeniach o temp. 16 st. C. Dane: powierzchnia przegrody do obliczenia strat A c = 445,7 m 2 powierzchnia przegrody do kosztu usprawnienia F = 486,0 stopniodni Sd = m 2 obliczeniowa temp. wewnętrzna θ i0 = 16 st. C obliczeniowa temp. zewnętrzna θ e0 = -20 st. C Opis wariantów usprawnienia: Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przenoszenia ciepła l, l = 0,045 W/m K Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej : wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R min = 4,0 (m 2 K) / W g 1 = 13,0 cm wariant 2 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 g 2 = 14,0 cm wariant 3 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 g 3 = 15,0 cm L.p. Omówienie Jedn. Grubość dodatkowej warstwy izolacji termicznej; g m - 0,13 0,14 0,15 2 Zwiększenie oporu cieplnego DR (m 2 K)/W - 2,89 3,11 3,33 3 Opór cieplny R (m 2 K)/W 1,29 4,18 4,40 4,62 4 Q 0U, Q 1U = 8, Sd A/R GJ/a 84,8 26,2 24,9 23,7 5 q 0U, q 1U = 10-6 A(θ i0 -θ e0 )/R MW 0,012 0,004 0,004 0,003 Roczna oszczędność kosztów DO ru = (Q 0U - Q 1U ) O z + 12(q 0U - q 1U ) O m 6 zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT = N U /DO ru lata - 11,54 11,70 11,88 10 U 0, U 1 W/m 2 K 0,774 0,239 0,227 0,216 Podstawa przyjętych wartości N u : Stan istniejący SPBT = min Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie cen lokalnych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody. Przegroda: SZ-38 (16) Warianty Wybrany wariant : Koszt : SPBT = zł 11,5 lata Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

24 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie dla stropu zewnętrznego typu ST-ZEW Przegroda: ST-ZEW Dane: powierzchnia przegrody do obliczenia strat A c = 3,8 m 2 powierzchnia przegrody do kosztu usprawnienia F = 4,2 stopniodni Sd = m 2 obliczeniowa temp. wewnętrzna θ i0 = 20 st. C obliczeniowa temp. zewnętrzna θ e0 = -20 st. C Opis wariantów usprawnienia: Przewiduje się ocieplenie przegrody metodą bezspoinową z użyciem styropianu o współczynniku przenoszenia ciepła l, l = 0,040 W/m K Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej : wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R min = 4,5 (m 2 K) / W g 1 = 16,0 cm wariant 2 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 g 2 = 17,0 cm wariant 3 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 g 3 = 18,0 cm L.p. Omówienie Jedn. Grubość dodatkowej warstwy izolacji termicznej; g m - 0,16 0,17 0,18 2 Zwiększenie oporu cieplnego DR (m 2 K)/W - 4,00 4,25 4,50 3 Opór cieplny R (m 2 K)/W 0,56 4,56 4,81 5,06 4 Q 0U, Q 1U = 8, Sd A/R GJ/a 2,2 0,3 0,3 0,2 5 q 0U, q 1U = 10-6 A(θ i0 -θ e0 )/R MW 0,000 0,000 0,000 0,000 Roczna oszczędność kosztów DO ru = (Q 0U - Q 1U ) O z + 12(q 0U - q 1U ) O m 6 zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT = N U /DO ru lata - 3,21 3,33 3,45 10 U 0, U 1 W/m 2 K 1,789 0,219 0,208 0,198 Podstawa przyjętych wartości N u : Stan istniejący SPBT = min Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie cen lokalnych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody. Warianty Wybrany wariant : Koszt : SPBT = zł 3,2 lata Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a

25 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie dla ścian zewnętrznych typu SPGR w pomieszczeniach o temp. 20 st. C. Dane: powierzchnia przegrody do obliczenia strat A c = 52,9 m 2 powierzchnia przegrody do kosztu usprawnienia F = 58,2 stopniodni Sd = m 2 obliczeniowa temp. wewnętrzna θ i0 = 20 st. C obliczeniowa temp. zewnętrzna θ e0 = -20 st. C Opis wariantów usprawnienia: Przewiduje się ocieplenie przegrody (po wykonaniu odkrywki i ewentualnym rozebraniu opasek, chodników wokół budynku wykonaniu izolacji p./wilgociowej, zasypaniu wykopów, utwardzeniu podłoża i odtworzeniu nawierzchni) z użyciem polistyrenu ekstrudowanego o współczynniku przenoszenia ciepła l, l = 0,035 W/m K Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej : wariant 1 - o grubości warstwy izolacji, przy której spełnione będzie wymaganie wielkości oporu cieplnego R min = 4,0 (m 2 K) / W g 1 = 10,0 cm wariant 2 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 g 2 = 11,0 cm wariant 3 - o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 g 3 = 12,0 cm L.p. Omówienie Jedn. Grubość dodatkowej warstwy izolacji termicznej; g m - 0,10 0,11 0,12 2 Zwiększenie oporu cieplnego DR (m 2 K)/W - 2,86 3,14 3,43 3 Opór cieplny R (m 2 K)/W 1,24 4,10 4,38 4,67 4 Q 0U, Q 1U = 8, Sd A/R GJ/a 13,7 4,2 3,9 3,7 5 q 0U, q 1U = 10-6 A(θ i0 -θ e0 )/R MW 0,002 0,001 0,000 0,000 Roczna oszczędność kosztów DO ru = (Q 0U - Q 1U ) O z + 12(q 0U - q 1U ) O m 6 zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT = N U /DO ru lata - 8,89 9,12 9,37 10 U 0, U 1 W/m 2 K 0,807 0,244 0,228 0,214 Podstawa przyjętych wartości N u : Stan istniejący Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie ofert firm lokalnych. SPBT = min Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody. Przegroda: SPGR (20) Warianty Wybrany wariant : Koszt : SPBT = zł 8,9 lata Energoconsult Opole tel./fax.: 77/ kom.: S t r o n a
