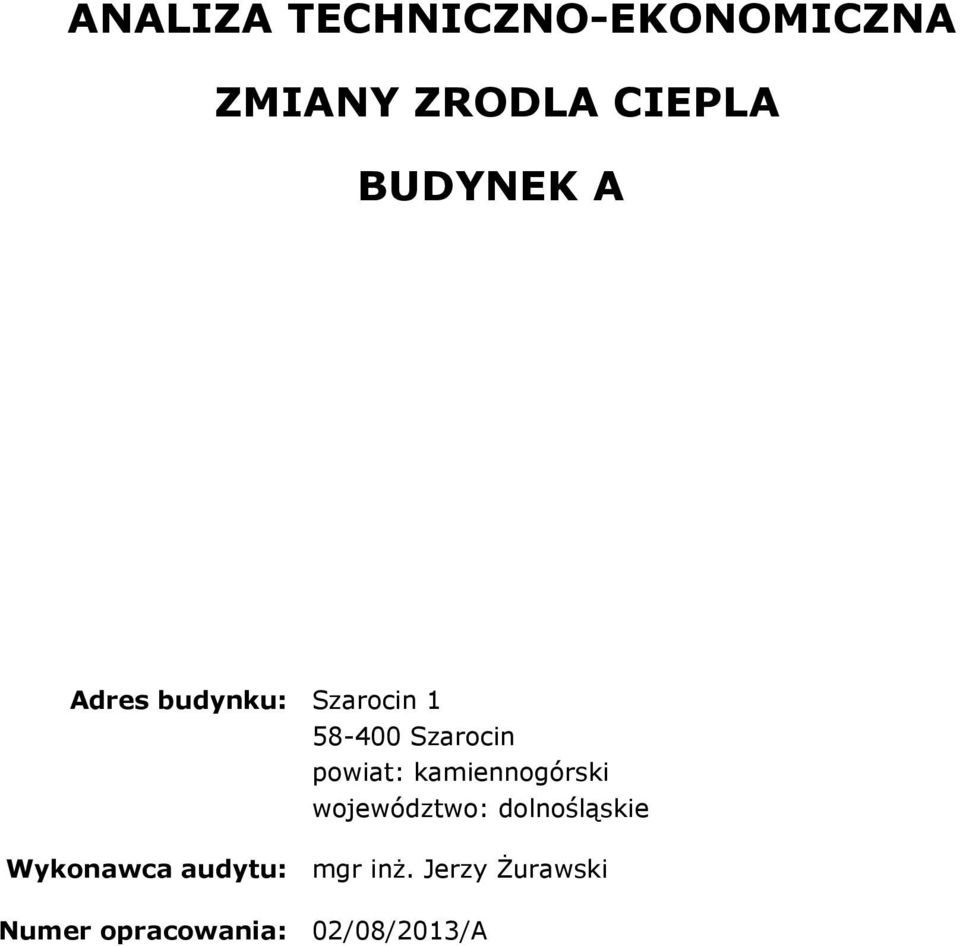

1 ANALIZA TECHNICZNO-EKONOMICZNA ZMIANY ZRODLA CIEPLA BUDYNEK A Adres budynku: Szarocin Szarocin powiat: kamiennogórski województwo: dolnośląskie Wykonawca audytu: mgr inż. Jerzy Żurawski Numer opracowania: 02/08/2013/A

2 SPIS TREŚCI 1. Strona tytułowa audytu energetycznego budynku 3 2. Karta audytu energetycznego budynku 4 3. Dokumenty i dane źródłowe oraz wytyczne i uwagi inwestora 6 4. Inwentaryzacja techniczno-budowlana budynku 7 5. Ocena stanu technicznego budynku Wskazanie rodzajów ulepszeń i przedsięwzięć termomodernizacyjnych Źródła ciepła Ciepła woda użytkowa System grzewczy Zestawienie ulepszeń optymalnych Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Załączniki Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Aterm

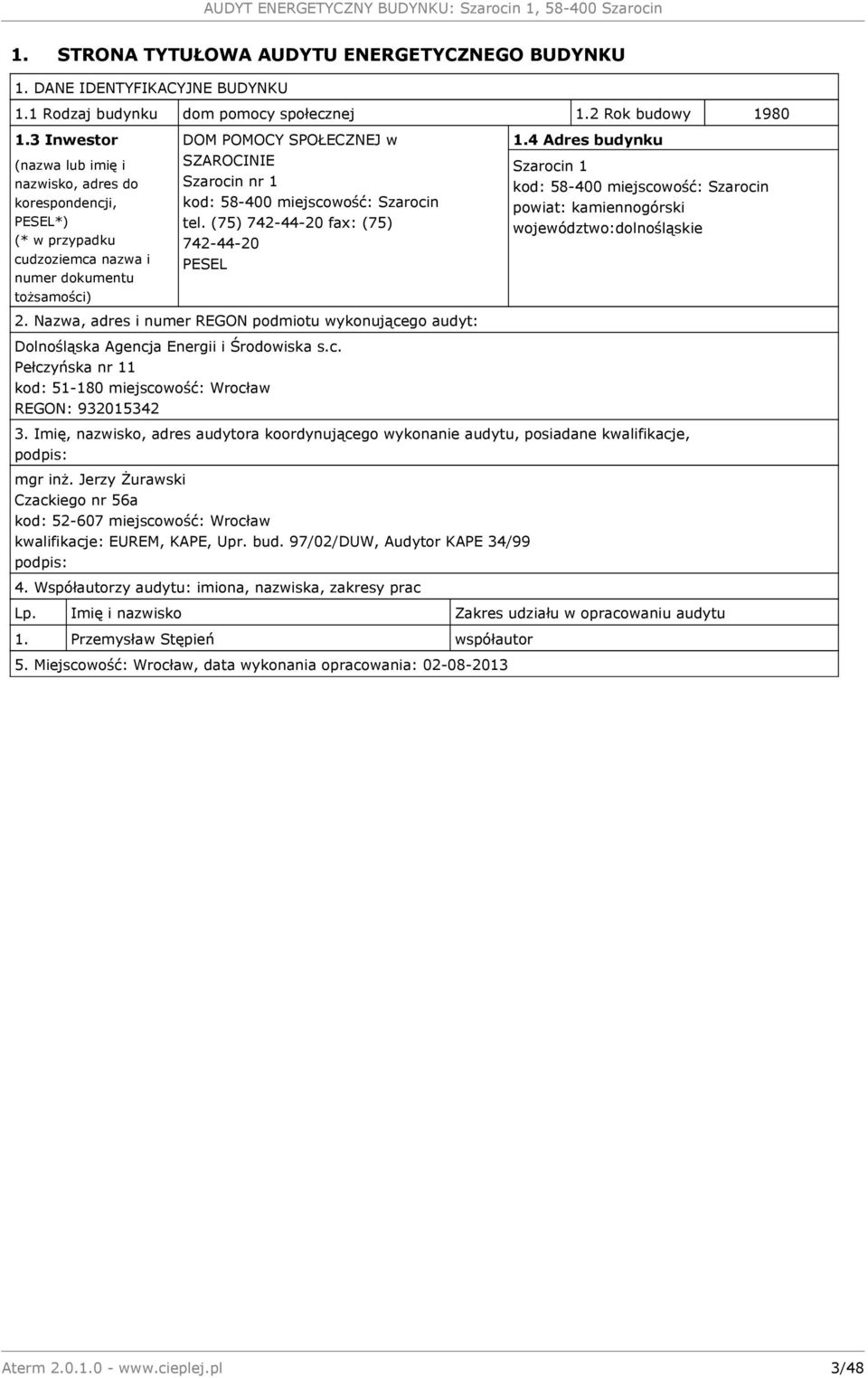

3 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku dom pomocy społecznej 1.2 Rok budowy Inwestor DOM POMOCY SPOŁECZNEJ w 1.4 Adres budynku (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) SZAROCINIE Szarocin nr 1 kod: miejscowość: Szarocin tel. (75) fax: (75) PESEL 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Dolnośląska Agencja Energii i Środowiska s.c. Pełczyńska nr 11 kod: miejscowość: Wrocław REGON: Szarocin 1 kod: miejscowość: Szarocin powiat: kamiennogórski województwo:dolnośląskie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Jerzy Żurawski Czackiego nr 56a kod: miejscowość: Wrocław kwalifikacje: EUREM, KAPE, Upr. bud. 97/02/DUW, Audytor KAPE 34/99 podpis: 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 1. Przemysław Stępień współautor 5. Miejscowość: Wrocław, data wykonania opracowania: Aterm /48

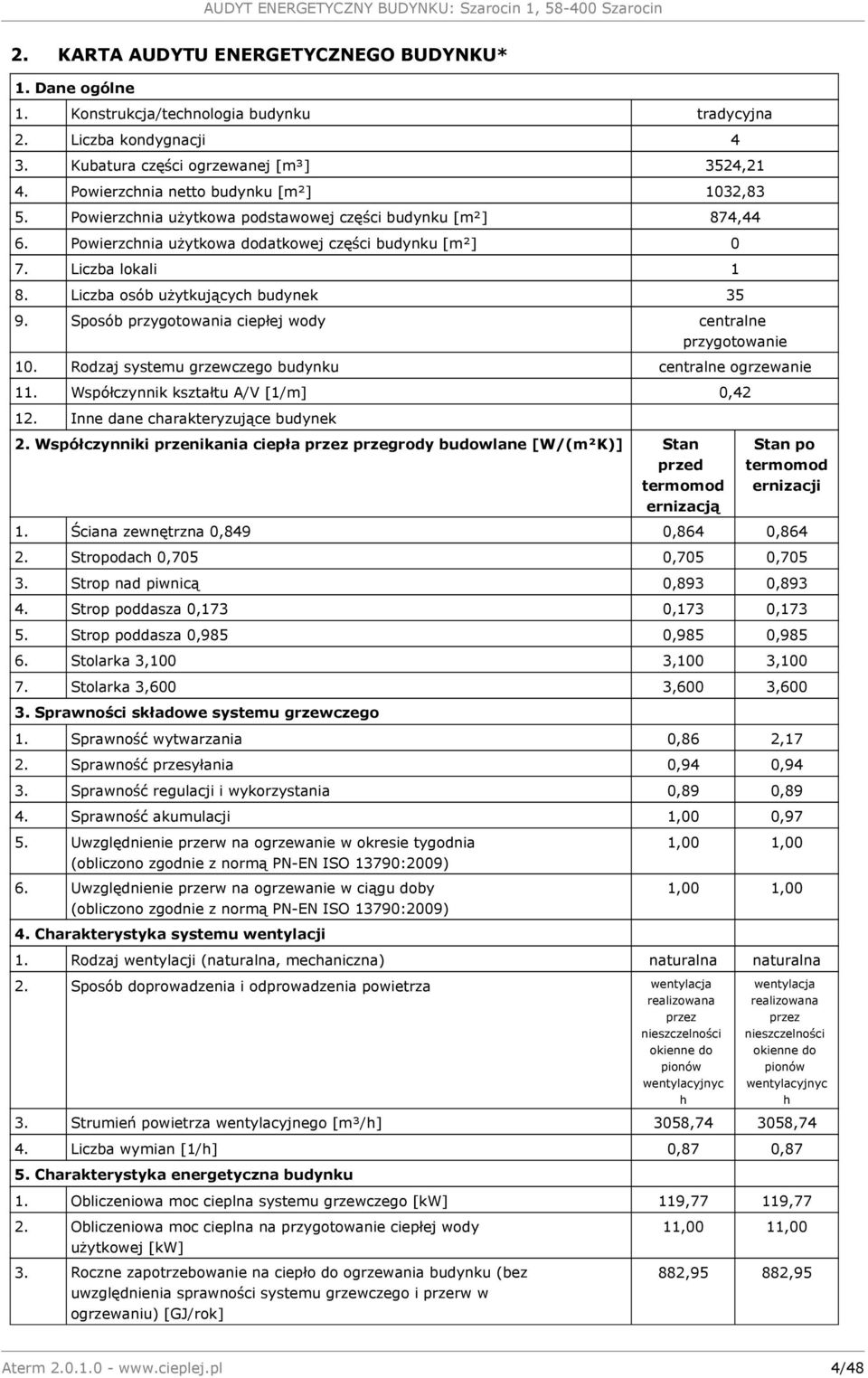

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU* 1. Dane ogólne 1. Konstrukcja/technologia budynku tradycyjna 2. Liczba kondygnacji 4 3. Kubatura części ogrzewanej [m³] 3524,21 4. Powierzchnia netto budynku [m²] 1032,83 5. Powierzchnia użytkowa podstawowej części budynku [m²] 874,44 6. Powierzchnia użytkowa dodatkowej części budynku [m²] 0 7. Liczba lokali 1 8. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody centralne przygotowanie 10. Rodzaj systemu grzewczego budynku centralne ogrzewanie 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m²K)] Stan przed termomod ernizacją Stan po termomod ernizacji Ściana zewnętrzna 0,849 0,864 0,864 Stropodach 0,705 0,705 0,705 Strop nad piwnicą 0,893 0,893 Strop poddasza 0,173 0,173 0,173 Strop poddasza 0,985 0,985 0,985 Stolarka 3,100 3,100 3,100 Stolarka 3,600 3,600 3, Sprawności składowe systemu grzewczego wytwarzania 0,86 2,17 przesyłania 0,94 0,94 regulacji i wykorzystania 0,89 0,89 akumulacji 1,00 0,97 Uwzględnienie przerw na ogrzewanie w okresie tygodnia (obliczono zgodnie z normą PN-EN ISO 13790:2009) Uwzględnienie przerw na ogrzewanie w ciągu doby (obliczono zgodnie z normą PN-EN ISO 13790:2009) 4. Charakterystyka systemu wentylacji ,00 1,00 1,00 1,00 Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna Sposób doprowadzenia i odprowadzenia powietrza wentylacja realizowana przez nieszczelności okienne do pionów wentylacyjnyc h wentylacja realizowana przez nieszczelności okienne do pionów wentylacyjnyc h Strumień powietrza wentylacyjnego [m³/h] 3058, ,74 Liczba wymian [1/h] 0,87 0,87 5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] 119,77 119,77 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 11,00 11,00 882,95 882,95 Aterm /48

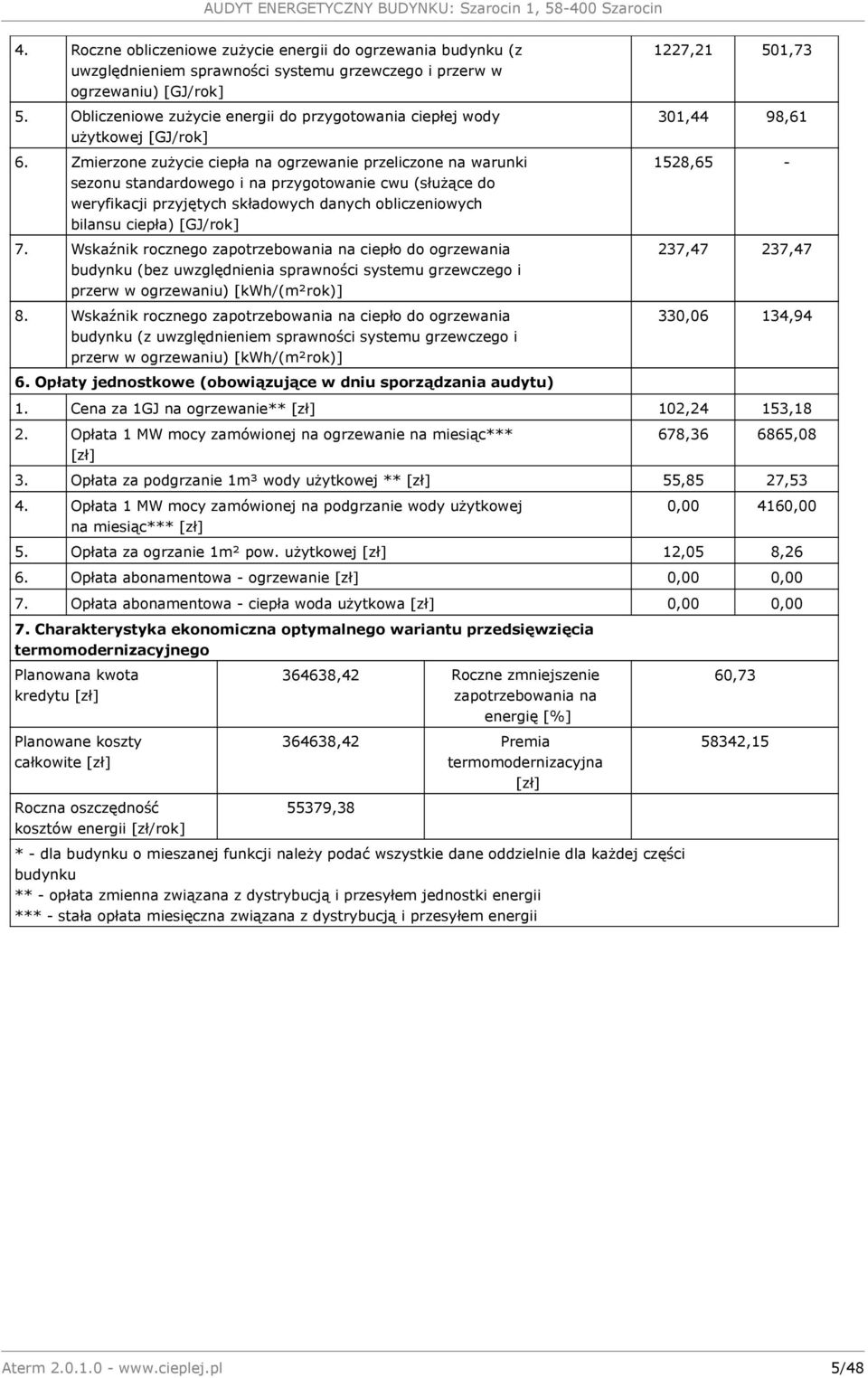

5 Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) ,21 501,73 301,44 98, ,65-237,47 237,47 330,06 134,94 Cena za 1GJ na ogrzewanie** [zł] 102,24 153,18 Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc*** [zł] 678, ,08 Opłata za podgrzanie 1m³ wody użytkowej ** [zł] 55,85 27,53 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc*** [zł] 416 Opłata za ogrzanie 1m² pow. użytkowej [zł] 12,05 8,26 Opłata abonamentowa - ogrzewanie [zł] Opłata abonamentowa - ciepła woda użytkowa [zł] 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] ,42 Roczne zmniejszenie zapotrzebowania na energię ,42 Premia termomodernizacyjna [zł] 55379,38 * - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku ** - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** - stała opłata miesięczna związana z dystrybucją i przesyłem energii 60, ,15 Aterm /48

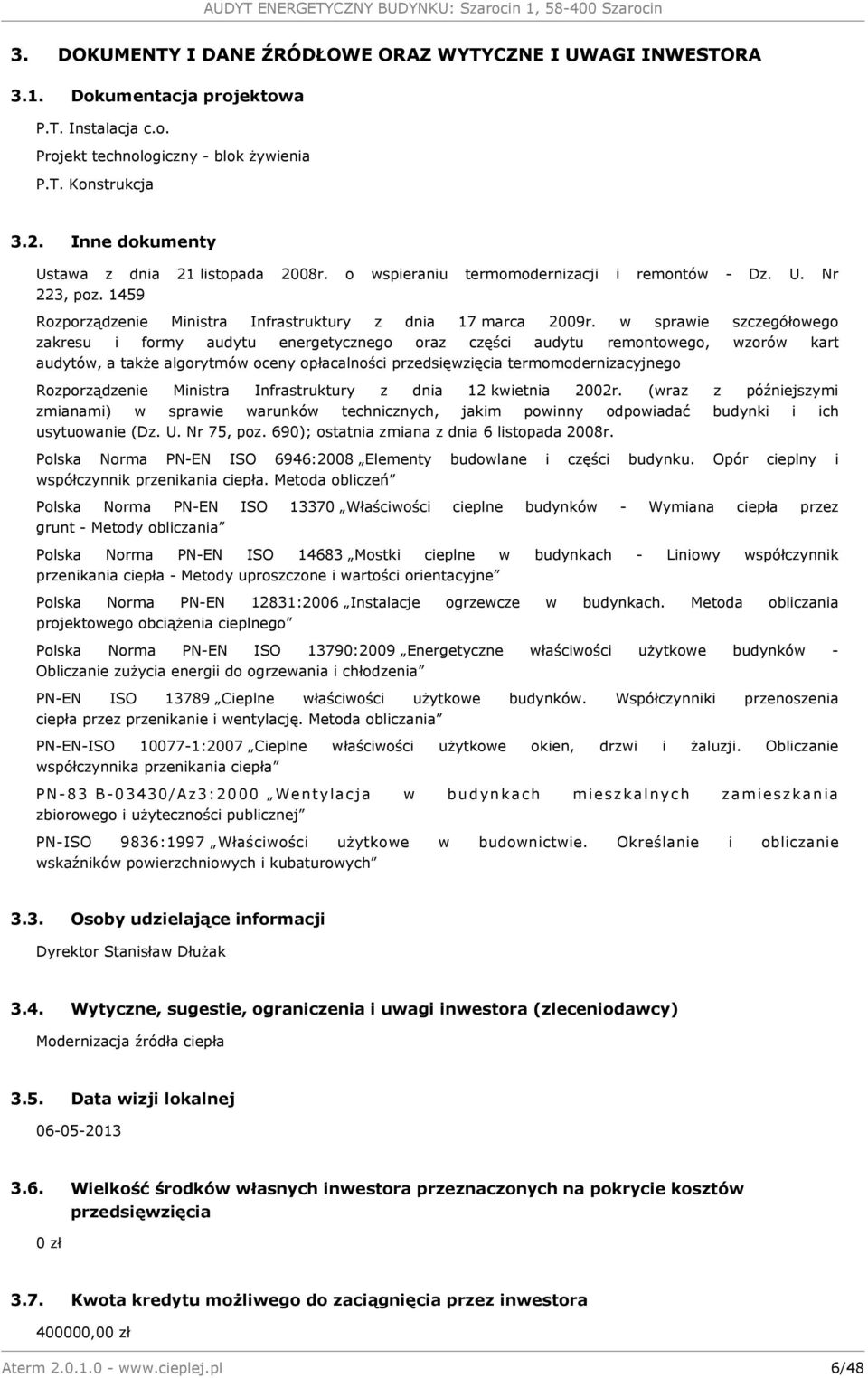

6 3. DOKUMENTY I DANE ŹRÓDŁOWE ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacja projektowa P.T. Instalacja c.o. Projekt technologiczny - blok żywienia P.T. Konstrukcja 3.2. Inne dokumenty Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz. U. Nr 223, poz Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690); ostatnia zmiana z dnia 6 listopada 2008r. Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń Polska Norma PN-EN ISO Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania Polska Norma PN-EN ISO Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia PN-EN ISO Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczania PN-EN-ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła PN-83 B-03430/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych 3.3. Osoby udzielające informacji Dyrektor Stanisław Dłużak 3.4. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) Modernizacja źródła ciepła 3.5. Data wizji lokalnej Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów 0 zł przedsięwzięcia 3.7. Kwota kredytu możliwego do zaciągnięcia przez inwestora zł Aterm /48

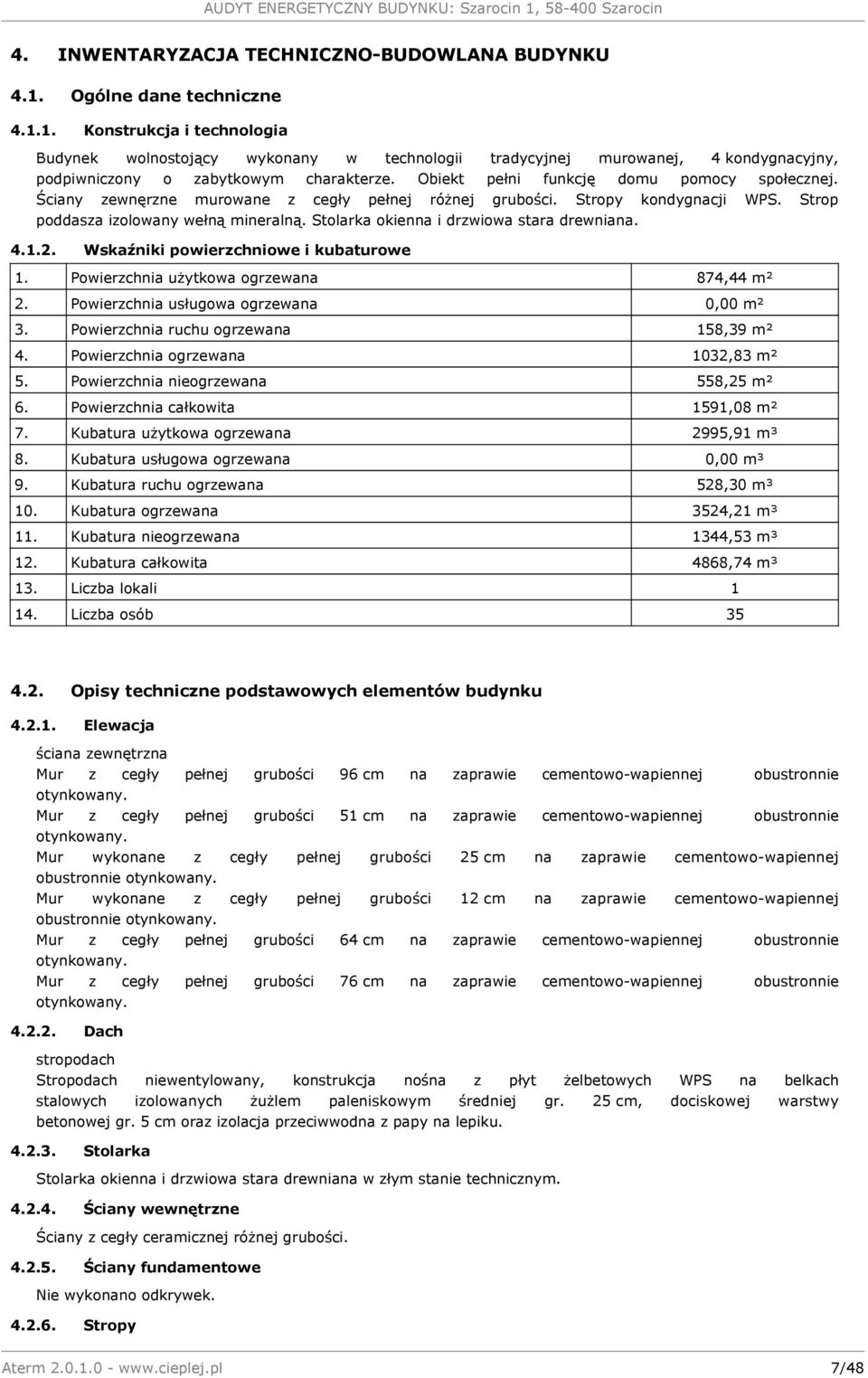

7 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Ogólne dane techniczne Konstrukcja i technologia Budynek wolnostojący wykonany w technologii tradycyjnej murowanej, 4 kondygnacyjny, podpiwniczony o zabytkowym charakterze. Obiekt pełni funkcję domu pomocy społecznej. Ściany zewnęrzne murowane z cegły pełnej różnej grubości. Stropy kondygnacji WPS. Strop poddasza izolowany wełną mineralną. Stolarka okienna i drzwiowa stara drewniana Wskaźniki powierzchniowe i kubaturowe 1. Powierzchnia użytkowa ogrzewana 874,44 m² 2. Powierzchnia usługowa ogrzewana m² 3. Powierzchnia ruchu ogrzewana 158,39 m² 4. Powierzchnia ogrzewana 1032,83 m² 5. Powierzchnia nieogrzewana 558,25 m² 6. Powierzchnia całkowita 1591,08 m² 7. Kubatura użytkowa ogrzewana 2995,91 m³ 8. Kubatura usługowa ogrzewana m³ 9. Kubatura ruchu ogrzewana 528,30 m³ 10. Kubatura ogrzewana 3524,21 m³ 11. Kubatura nieogrzewana 1344,53 m³ 12. Kubatura całkowita 4868,74 m³ 13. Liczba lokali Liczba osób Opisy techniczne podstawowych elementów budynku Elewacja ściana zewnętrzna Mur z cegły pełnej grubości 96 cm na zaprawie cementowo-wapiennej obustronnie otynkowany. Mur z cegły pełnej grubości 51 cm na zaprawie cementowo-wapiennej obustronnie otynkowany. Mur wykonane z cegły pełnej grubości 25 cm na zaprawie cementowo-wapiennej obustronnie otynkowany. Mur wykonane z cegły pełnej grubości 12 cm na zaprawie cementowo-wapiennej obustronnie otynkowany. Mur z cegły pełnej grubości 64 cm na zaprawie cementowo-wapiennej obustronnie otynkowany. Mur z cegły pełnej grubości 76 cm na zaprawie cementowo-wapiennej obustronnie otynkowany Dach stropodach Stropodach niewentylowany, konstrukcja nośna z płyt żelbetowych WPS na belkach stalowych izolowanych żużlem paleniskowym średniej gr. 25 cm, dociskowej warstwy betonowej gr. 5 cm oraz izolacja przeciwwodna z papy na lepiku Stolarka Stolarka okienna i drzwiowa stara drewniana w złym stanie technicznym Ściany wewnętrzne Ściany z cegły ceramicznej różnej grubości Ściany fundamentowe Nie wykonano odkrywek Stropy Aterm /48

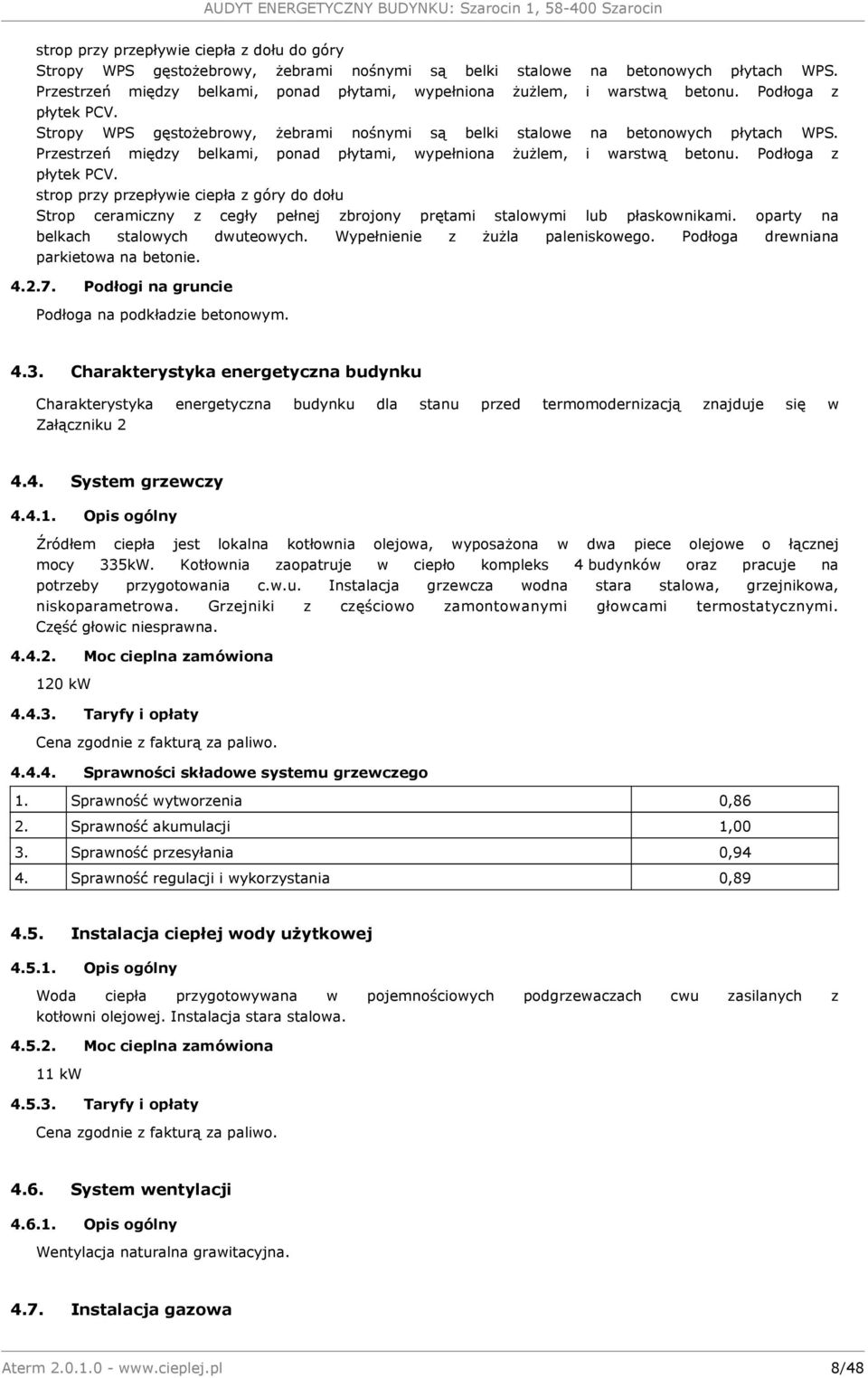

8 strop przy przepływie ciepła z dołu do góry Stropy WPS gęstożebrowy, żebrami nośnymi są belki stalowe na betonowych płytach WPS. Przestrzeń między belkami, ponad płytami, wypełniona żużlem, i warstwą betonu. Podłoga z płytek PCV. Stropy WPS gęstożebrowy, żebrami nośnymi są belki stalowe na betonowych płytach WPS. Przestrzeń między belkami, ponad płytami, wypełniona żużlem, i warstwą betonu. Podłoga z płytek PCV. strop przy przepływie ciepła z góry do dołu Strop ceramiczny z cegły pełnej zbrojony prętami stalowymi lub płaskownikami. oparty na belkach stalowych dwuteowych. Wypełnienie z żużla paleniskowego. Podłoga drewniana parkietowa na betonie Podłogi na gruncie Podłoga na podkładzie betonowym Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku dla stanu przed termomodernizacją znajduje się w Załączniku System grzewczy Opis ogólny Źródłem ciepła jest lokalna kotłownia olejowa, wyposażona w dwa piece olejowe o łącznej mocy 335kW. Kotłownia zaopatruje w ciepło kompleks 4 budynków oraz pracuje na potrzeby przygotowania c.w.u. Instalacja grzewcza wodna stara stalowa, grzejnikowa, niskoparametrowa. Grzejniki z częściowo zamontowanymi głowcami termostatycznymi. Część głowic niesprawna Moc cieplna zamówiona 120 kw Taryfy i opłaty Cena zgodnie z fakturą za paliwo Sprawności składowe systemu grzewczego 1. wytworzenia 0,86 2. akumulacji 1,00 3. przesyłania 0,94 4. regulacji i wykorzystania 0, Instalacja ciepłej wody użytkowej Opis ogólny Woda ciepła przygotowywana w pojemnościowych podgrzewaczach cwu zasilanych z kotłowni olejowej. Instalacja stara stalowa Moc cieplna zamówiona 11 kw Taryfy i opłaty Cena zgodnie z fakturą za paliwo System wentylacji Opis ogólny Wentylacja naturalna grawitacyjna Instalacja gazowa Aterm /48

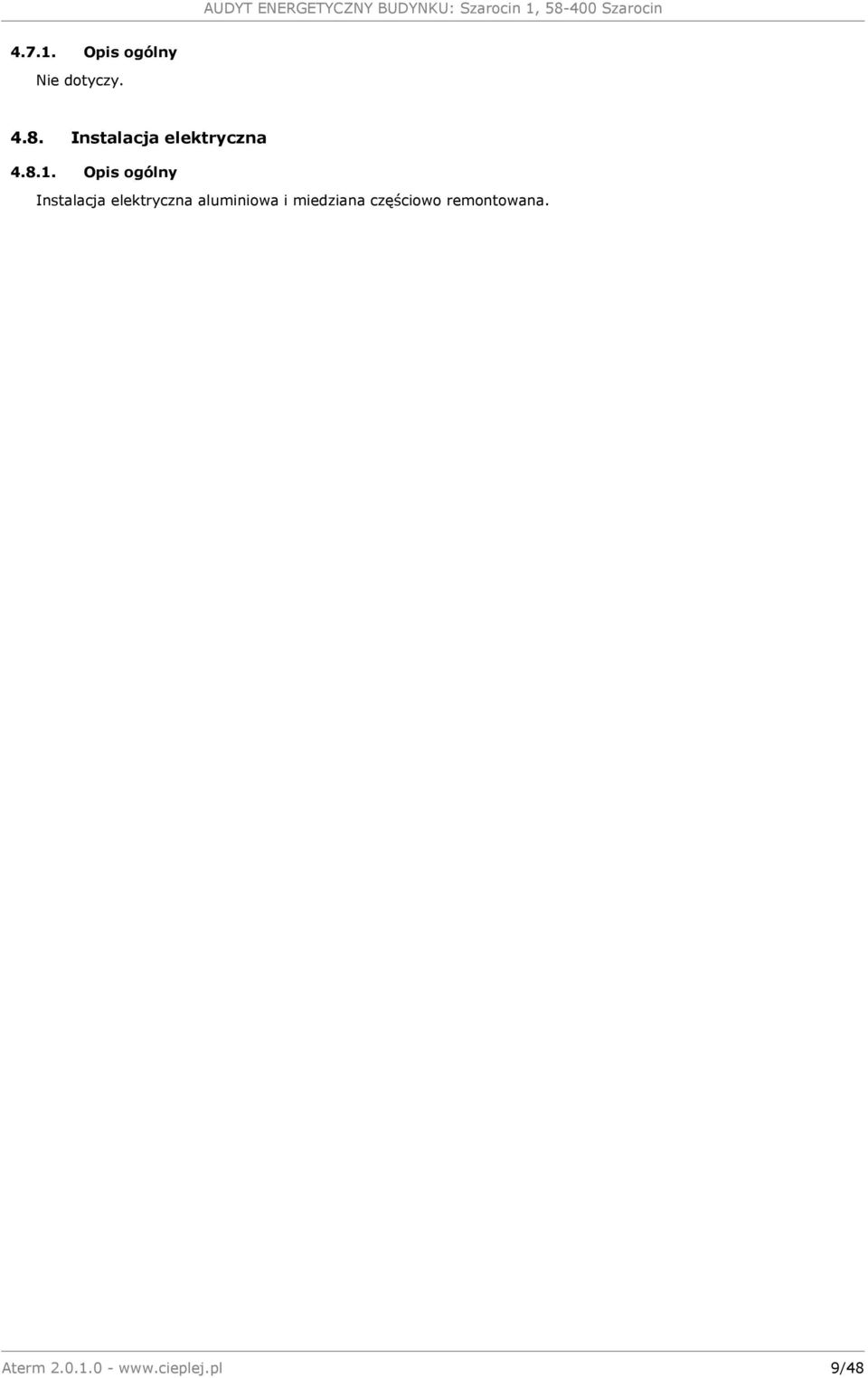

9 Opis ogólny Nie dotyczy Instalacja elektryczna Opis ogólny Instalacja elektryczna aluminiowa i miedziana częściowo remontowana. Aterm /48

10 5. OCENA STANU TECHNICZNEGO BUDYNKU 5.1. Konstrukcja i technologia Stan konstrukcji średni i zadowalający. Przegrody o niezadowalającej izolacyjności termicznej Elewacja Ściana zewnętrzna 0,849 Ściana zewnętrzna z cegły pełnej różnej grubości o współczynniku przenikania ciepła U=0,849 W/m2K. Zaleca się ulepszenie Dach Stropodach 0,705 Stropodach konstrukcji WPS o współczynniku przenikania ciepła U=0,705 W/m2K. Zaleca się ulepszenie Stolarka Stolarka 3,100 Stolarka okienna stara drewniana o średnioważonym współczynniku przenikania ciepła U=3,100 W/m2K. Zaleca się ulepszenie. Stolarka 3,600 Stolarka drzwiowa stara drewniana o średnioważonym współczynniku przenikania ciepła U=3,6 W/m2K. Zaleca się ulepszenie Ściany wewnętrzne Stan techniczny zadowalający Ściany fundamentowe Nie wykonano odkrywek Stropy Strop poddasza 0,173 Strop poddasza konstrukcji WPS izolowany wełną mineralną 20 cm o współczynniku przenikania ciepła U=0,173 W/m2K. Nie przewiduje się ulepszenia. Strop poddasza 0,985 Strop poddasza konstrukcji WPS o współczynniku przenikania ciepła U=0,985 W/m2K. Zaleca się ulepszenie. Strop nad piwnicą Strop nad piwnicą typu Kleina o współczynniku przenikania ciepła U=0,893 W/m2K. Nie przewiduje się ulepszenia Podłogi na gruncie Stan techniczny zadowalający System grzewczy Źródłem ciepła jest lokalna kotłownia olejowa, wyposażona w dwa piece olejowe o łącznej mocy 335kW. Kotłownia zaopatruje w ciepło kompleks 4 budynków oraz pracuje na potrzeby przygotowania c.w.u. Instalacja grzewcza wodna stara stalowa, grzejnikowa, niskoparametrowa. Grzejniki z częściowo zamontowanymi głowcami termostatycznymi. Część głowic niesprawna. Aterm /48

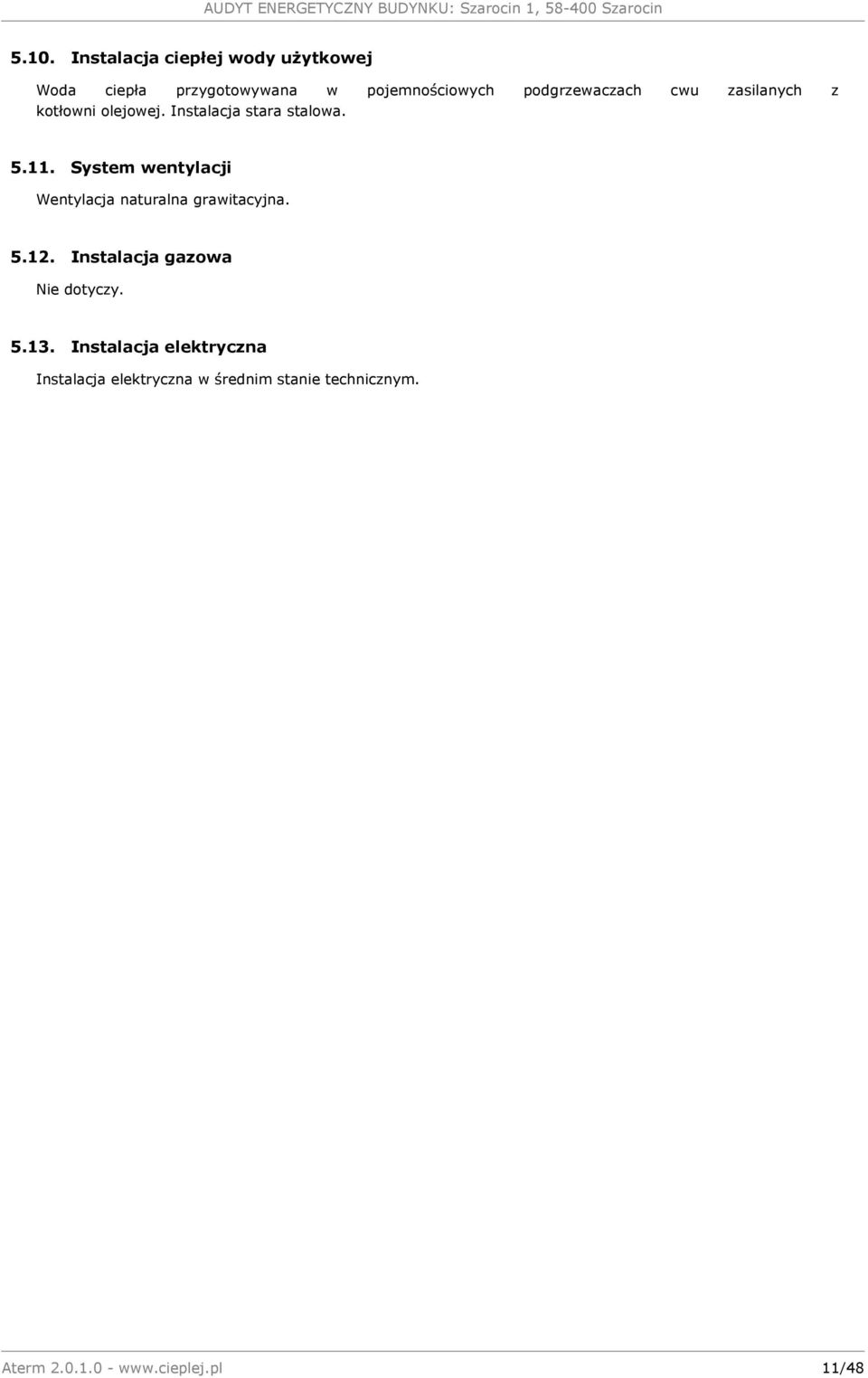

11 5.10. Instalacja ciepłej wody użytkowej Woda ciepła przygotowywana w pojemnościowych podgrzewaczach cwu zasilanych z kotłowni olejowej. Instalacja stara stalowa System wentylacji Wentylacja naturalna grawitacyjna Instalacja gazowa Nie dotyczy Instalacja elektryczna Instalacja elektryczna w średnim stanie technicznym. Aterm /48

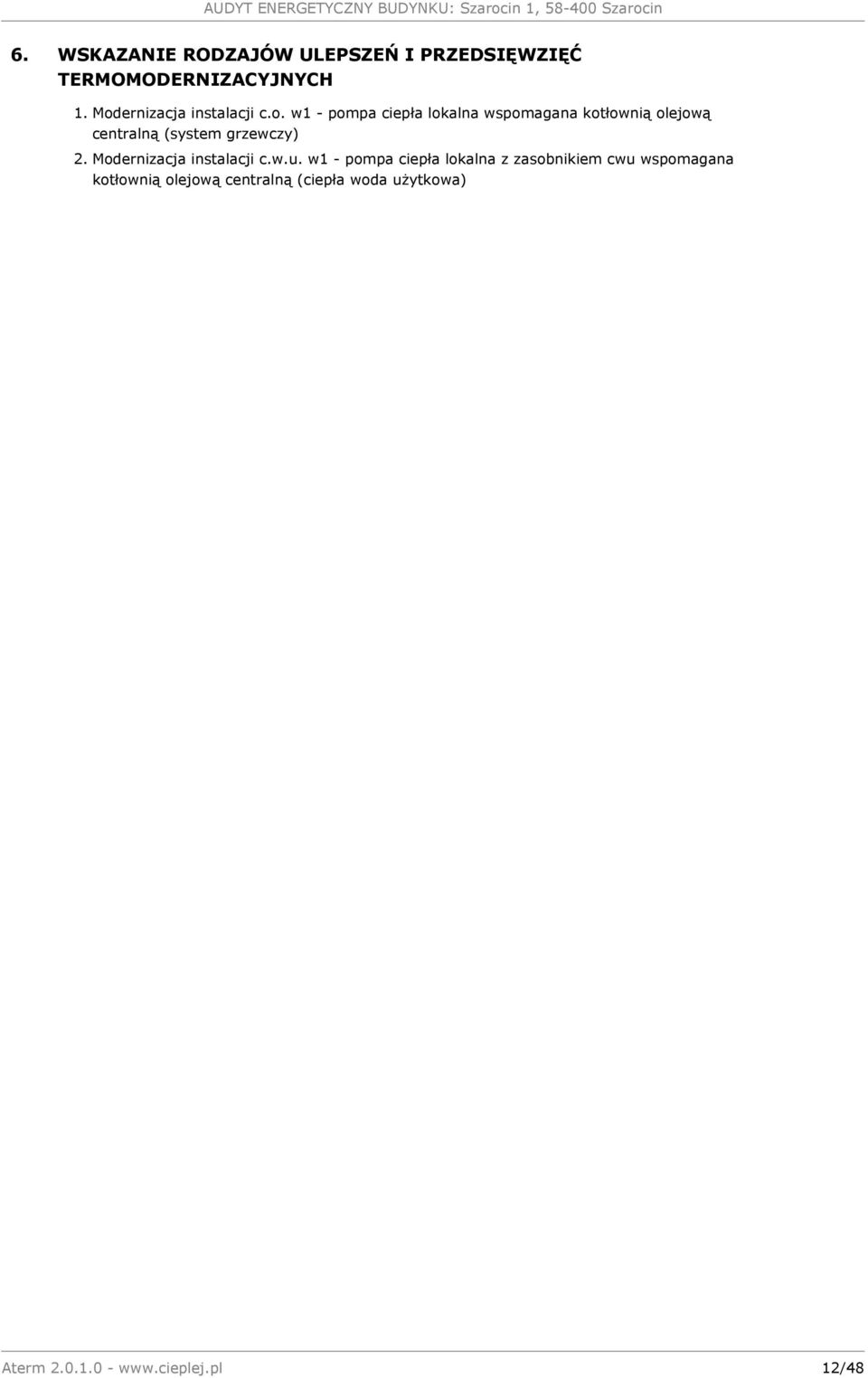

12 6. WSKAZANIE RODZAJÓW ULEPSZEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną (system grzewczy) 2. Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną (ciepła woda użytkowa) Aterm /48

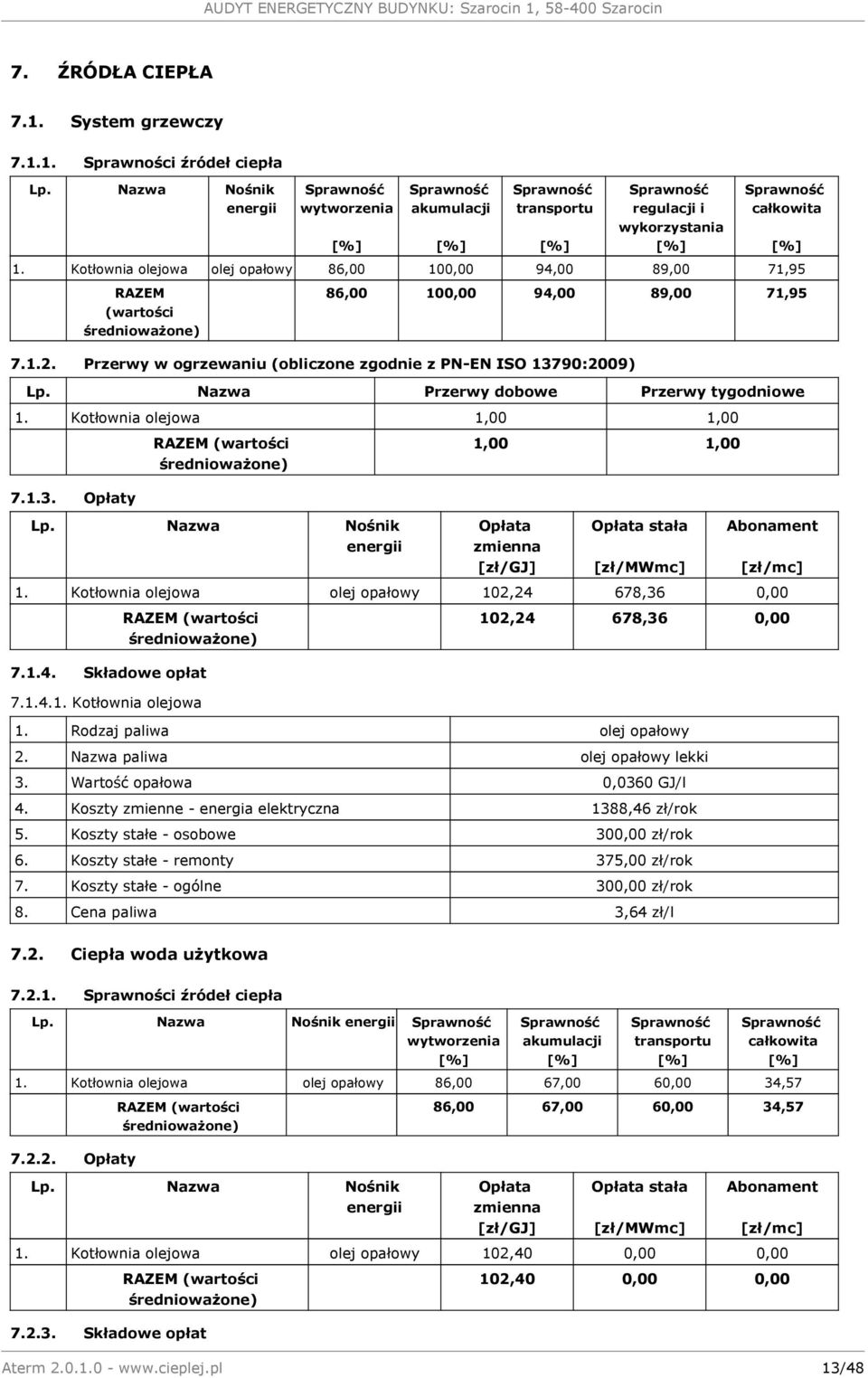

13 7. ŹRÓDŁA CIEPŁA 7.1. System grzewczy Sprawności źródeł ciepła Lp. Nazwa Nośnik energii wytworzenia akumulacji transportu regulacji i wykorzystania całkowita 1. Kotłownia olejowa olej opałowy 86, ,00 89,00 71,95 RAZEM (wartości średnioważone) 86, ,00 89,00 71, Przerwy w ogrzewaniu (obliczone zgodnie z PN-EN ISO 13790:2009) Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. Kotłownia olejowa 1,00 1, Opłaty RAZEM (wartości średnioważone) Lp. Nazwa Nośnik energii 1,00 1,00 Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 1. Kotłownia olejowa olej opałowy 102,24 678,36 RAZEM (wartości średnioważone) Składowe opłat Kotłownia olejowa 102,24 678,36 1. Rodzaj paliwa olej opałowy 2. Nazwa paliwa olej opałowy lekki 3. Wartość opałowa 0,0360 GJ/l 4. Koszty zmienne - energia elektryczna 1388,46 zł/rok 5. Koszty stałe - osobowe 30 zł/rok 6. Koszty stałe - remonty 375,00 zł/rok 7. Koszty stałe - ogólne 30 zł/rok 8. Cena paliwa 3,64 zł/l 7.2. Ciepła woda użytkowa Sprawności źródeł ciepła Lp. Nazwa Nośnik energii wytworzenia akumulacji transportu całkowita 1. Kotłownia olejowa olej opałowy 86,00 67, , Opłaty RAZEM (wartości średnioważone) Lp. Nazwa Nośnik energii 86,00 67, ,57 Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 1. Kotłownia olejowa olej opałowy 102,40 RAZEM (wartości średnioważone) Składowe opłat 102,40 Aterm /48

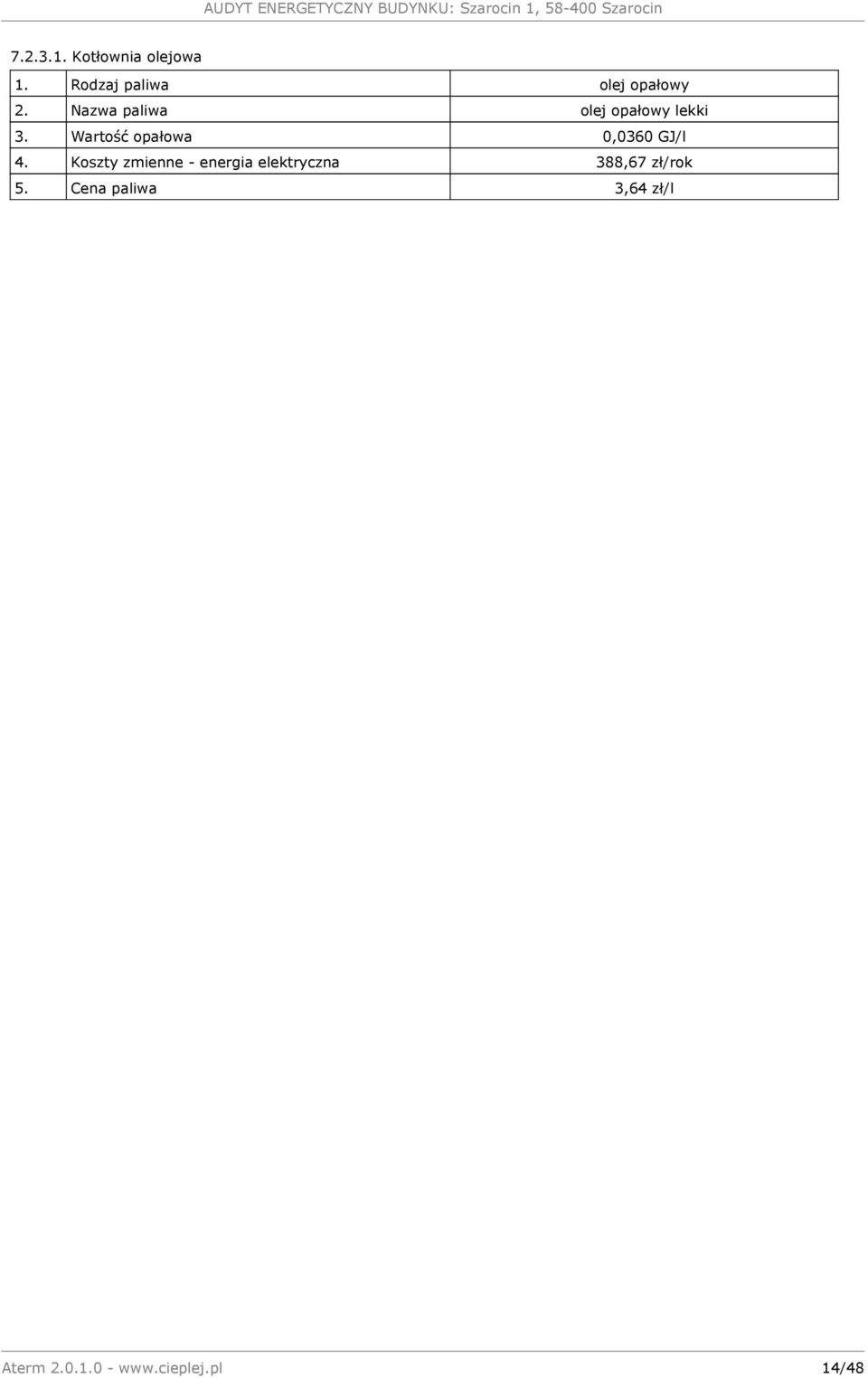

14 Kotłownia olejowa 1. Rodzaj paliwa olej opałowy 2. Nazwa paliwa olej opałowy lekki 3. Wartość opałowa 0,0360 GJ/l 4. Koszty zmienne - energia elektryczna 388,67 zł/rok 5. Cena paliwa 3,64 zł/l Aterm /48

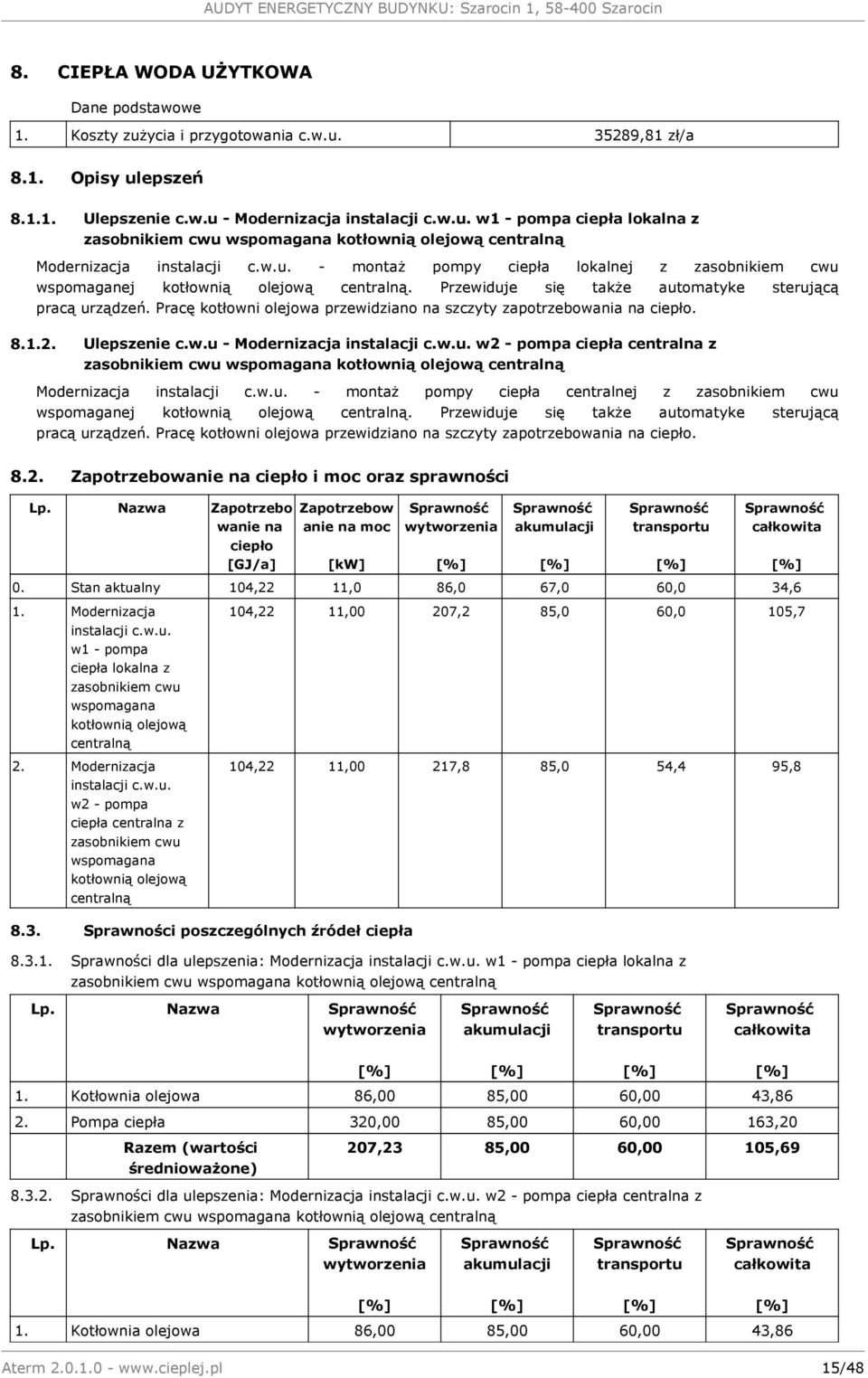

15 8. CIEPŁA WODA UŻYTKOWA Dane podstawowe 1. Koszty zużycia i przygotowania c.w.u ,81 zł/a 8.1. Opisy ulepszeń Ulepszenie c.w.u - Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną Modernizacja instalacji c.w.u. - montaż pompy ciepła lokalnej z zasobnikiem cwu wspomaganej kotłownią olejową centralną. Przewiduje się także automatyke sterującą pracą urządzeń. Pracę kotłowni olejowa przewidziano na szczyty zapotrzebowania na ciepło Ulepszenie c.w.u - Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną Modernizacja instalacji c.w.u. - montaż pompy ciepła centralnej z zasobnikiem cwu wspomaganej kotłownią olejową centralną. Przewiduje się także automatyke sterującą pracą urządzeń. Pracę kotłowni olejowa przewidziano na szczyty zapotrzebowania na ciepło Zapotrzebowanie na ciepło i moc oraz sprawności Lp. Nazwa Zapotrzebo wanie na ciepło [GJ/a] Zapotrzebow anie na moc [kw] wytworzenia akumulacji transportu całkowita 0. Stan aktualny 104,22 11,0 86,0 67,0 60,0 34,6 1. Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną 8.3. Sprawności poszczególnych źródeł ciepła 104,22 11,00 207,2 85,0 60,0 105,7 104,22 11,00 217,8 85,0 54,4 95, Sprawności dla ulepszenia: Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną Lp. Nazwa wytworzenia akumulacji transportu całkowita 1. Kotłownia olejowa 86,00 85, ,86 2. Pompa ciepła 32 85, ,20 Razem (wartości średnioważone) 207,23 85, , Sprawności dla ulepszenia: Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną Lp. Nazwa wytworzenia akumulacji transportu całkowita 1. Kotłownia olejowa 86,00 85, ,86 Aterm /48

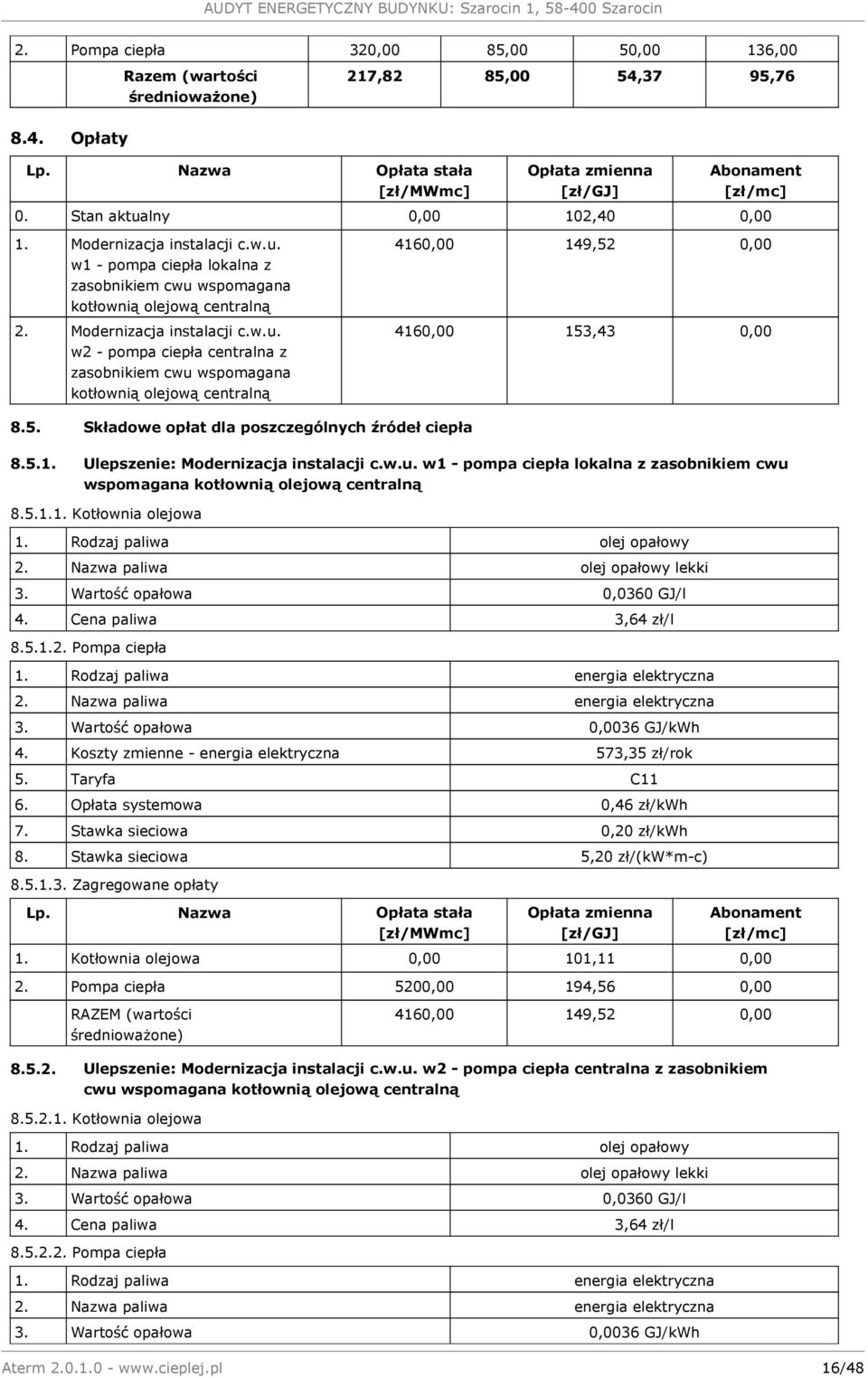

16 2. Pompa ciepła 32 85, , Opłaty Razem (wartości średnioważone) Lp. Nazwa Opłata stała [zł/mwmc] 217,82 85,00 54,37 95,76 Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 102,40 1. Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną 8.5. Składowe opłat dla poszczególnych źródeł ciepła , , Ulepszenie: Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną Kotłownia olejowa 1. Rodzaj paliwa olej opałowy 2. Nazwa paliwa olej opałowy lekki 3. Wartość opałowa 0,0360 GJ/l 4. Cena paliwa 3,64 zł/l Pompa ciepła 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 36 GJ/kWh 4. Koszty zmienne - energia elektryczna 573,35 zł/rok 5. Taryfa C11 6. Opłata systemowa 0,46 zł/kwh 7. Stawka sieciowa 0,20 zł/kwh 8. Stawka sieciowa 5,20 zł/(kw*m-c) Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 1. Kotłownia olejowa 101,11 2. Pompa ciepła ,56 RAZEM (wartości średnioważone) , Ulepszenie: Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną Kotłownia olejowa 1. Rodzaj paliwa olej opałowy 2. Nazwa paliwa olej opałowy lekki 3. Wartość opałowa 0,0360 GJ/l 4. Cena paliwa 3,64 zł/l Pompa ciepła 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 36 GJ/kWh Aterm /48

17 4. Koszty zmienne - energia elektryczna 652,97 zł/rok 5. Taryfa C11 6. Opłata systemowa 0,46 zł/kwh 7. Stawka sieciowa 0,20 zł/kwh 8. Stawka sieciowa 5,20 zł/(kw*m-c) Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 1. Kotłownia olejowa 101,11 2. Pompa ciepła ,98 RAZEM (wartości średnioważone) 8.6. Kosztorysy , Ulepszenie c.w.u. - Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Instalacja pompy ciepła Koszt (netto) [zł] VAT Koszt (brutto) [zł] 85,60 kw , Ulepszenie c.w.u. - Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Instalacja pompy ciepła Koszt (netto) [zł] VAT Koszt (brutto) [zł] 85,60 kw 185, , , Wyniki obliczeń Lp. Nazwa Koszty zużycia i przygotowani a c.w.u. [zł/a] 1. Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.w.u. w2 - pompa ciepła centralna z zasobnikiem cwu wspomagana kotłownią olejową centralną Optymalne ulepszenie ciepłej wody użytkowej Oszczędność kosztów [zł/a] Nakłady [zł] SPBT [a] 19714, , ,60 1, , , ,28 1,43 Optymalne ulepszenie: 1 - Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną Nakłady: 21057,60 zł SPBT: 1,35 a Aterm /48

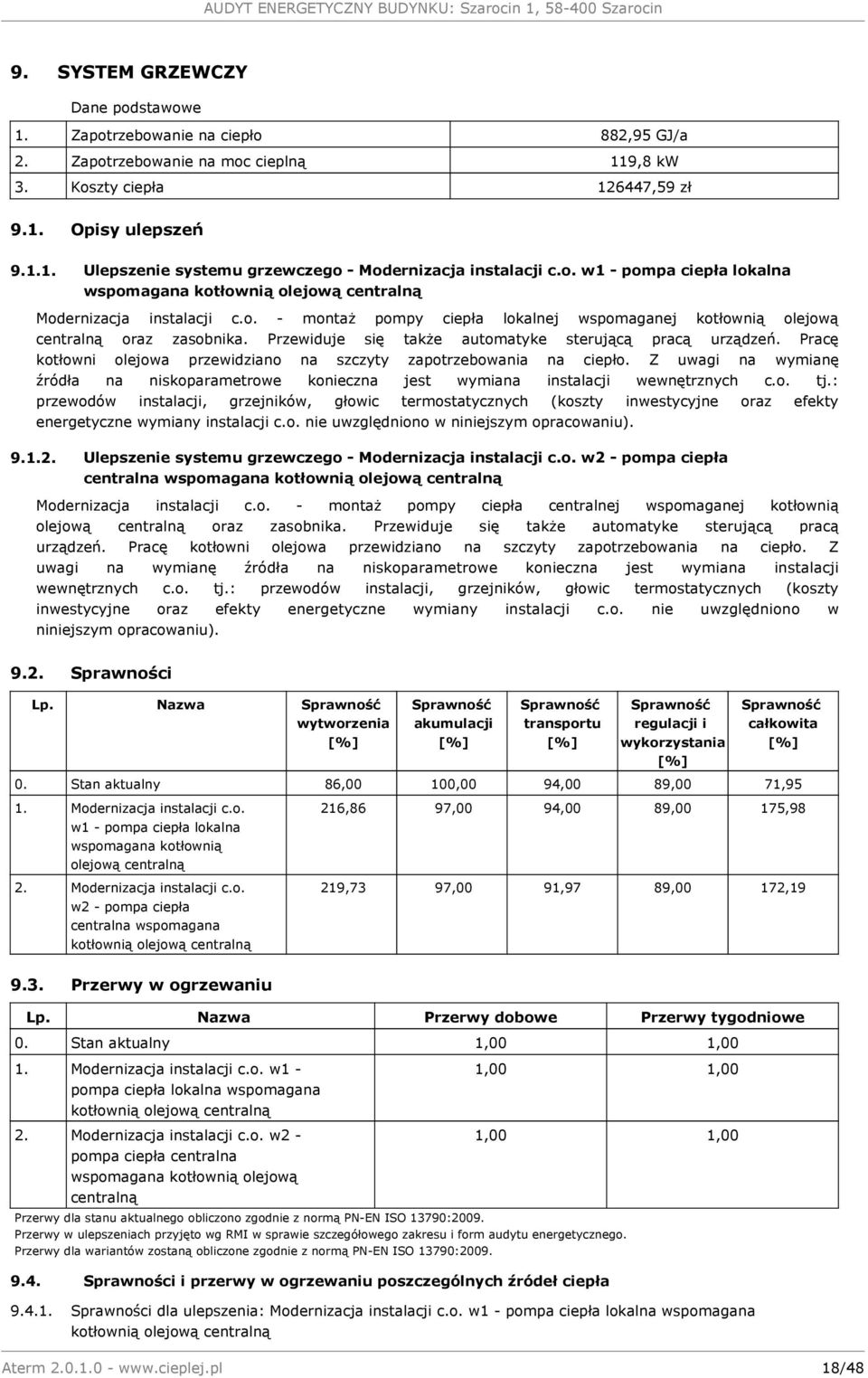

18 9. SYSTEM GRZEWCZY Dane podstawowe 1. Zapotrzebowanie na ciepło 882,95 GJ/a 2. Zapotrzebowanie na moc cieplną 119,8 kw 3. Koszty ciepła ,59 zł 9.1. Opisy ulepszeń Ulepszenie systemu grzewczego - Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną Modernizacja instalacji c.o. - montaż pompy ciepła lokalnej wspomaganej kotłownią olejową centralną oraz zasobnika. Przewiduje się także automatyke sterującą pracą urządzeń. Pracę kotłowni olejowa przewidziano na szczyty zapotrzebowania na ciepło. Z uwagi na wymianę źródła na niskoparametrowe konieczna jest wymiana instalacji wewnętrznych c.o. tj.: przewodów instalacji, grzejników, głowic termostatycznych (koszty inwestycyjne oraz efekty energetyczne wymiany instalacji c.o. nie uwzględniono w niniejszym opracowaniu) Ulepszenie systemu grzewczego - Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną Modernizacja instalacji c.o. - montaż pompy ciepła centralnej wspomaganej kotłownią olejową centralną oraz zasobnika. Przewiduje się także automatyke sterującą pracą urządzeń. Pracę kotłowni olejowa przewidziano na szczyty zapotrzebowania na ciepło. Z uwagi na wymianę źródła na niskoparametrowe konieczna jest wymiana instalacji wewnętrznych c.o. tj.: przewodów instalacji, grzejników, głowic termostatycznych (koszty inwestycyjne oraz efekty energetyczne wymiany instalacji c.o. nie uwzględniono w niniejszym opracowaniu) Sprawności Lp. Nazwa wytworzenia akumulacji transportu regulacji i wykorzystania całkowita 0. Stan aktualny 86, ,00 89,00 71,95 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną 216,86 97,00 94,00 89,00 175,98 219,73 97,00 91,97 89,00 172, Przerwy w ogrzewaniu Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 0. Stan aktualny 1,00 1,00 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną 1,00 1,00 1,00 1,00 Przerwy dla stanu aktualnego obliczono zgodnie z normą PN-EN ISO 13790:2009. Przerwy w ulepszeniach przyjęto wg RMI w sprawie szczegółowego zakresu i form audytu energetycznego. Przerwy dla wariantów zostaną obliczone zgodnie z normą PN-EN ISO 13790: Sprawności i przerwy w ogrzewaniu poszczególnych źródeł ciepła Sprawności dla ulepszenia: Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną Aterm /48

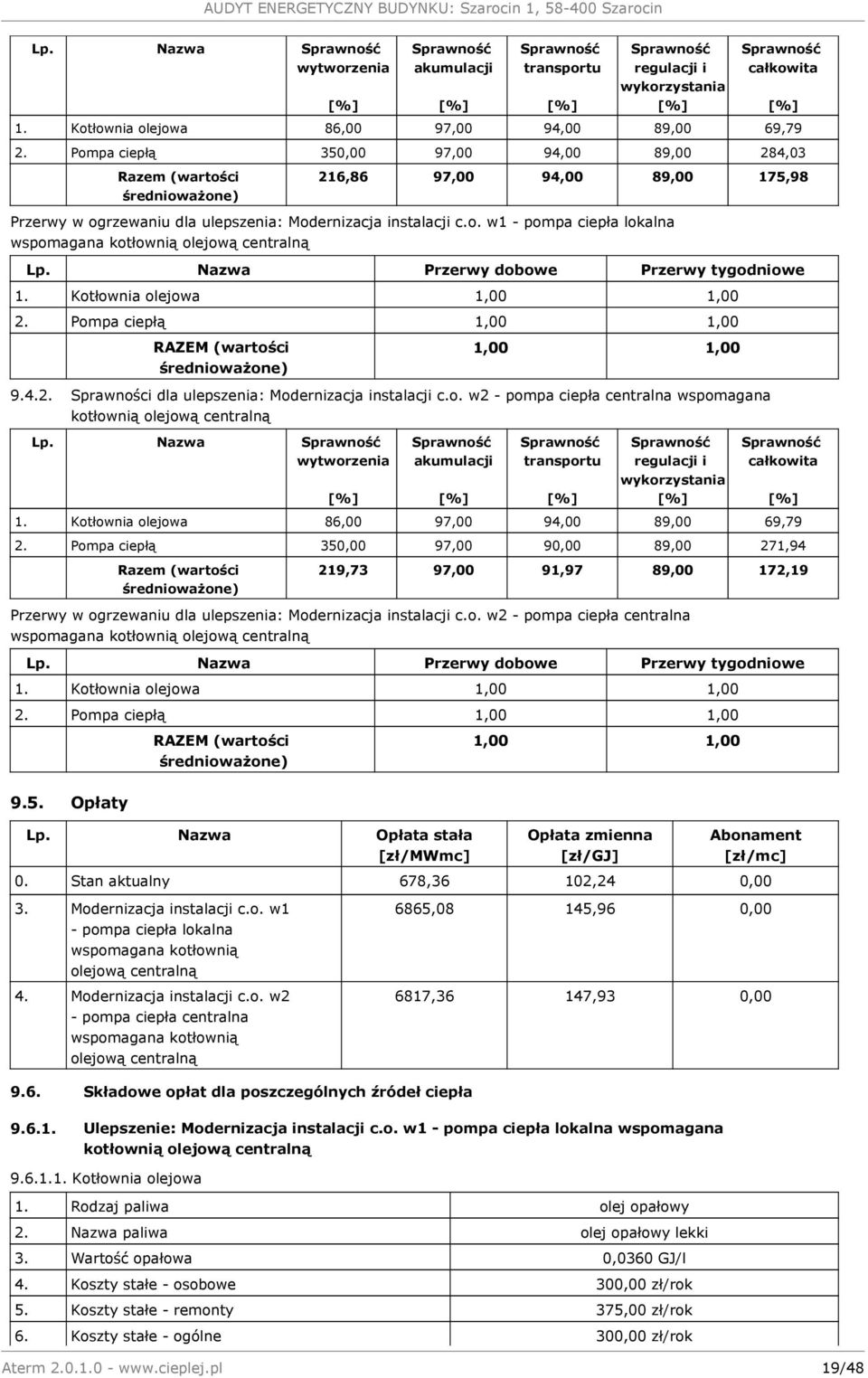

19 Lp. Nazwa wytworzenia akumulacji transportu regulacji i wykorzystania całkowita 1. Kotłownia olejowa 86,00 97,00 94,00 89,00 69,79 2. Pompa ciepłą 35 97,00 94,00 89,00 284,03 Razem (wartości średnioważone) 216,86 97,00 94,00 89,00 175,98 Przerwy w ogrzewaniu dla ulepszenia: Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. Kotłownia olejowa 1,00 1,00 2. Pompa ciepłą 1,00 1,00 RAZEM (wartości średnioważone) 1,00 1, Sprawności dla ulepszenia: Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną Lp. Nazwa wytworzenia akumulacji transportu regulacji i wykorzystania całkowita 1. Kotłownia olejowa 86,00 97,00 94,00 89,00 69,79 2. Pompa ciepłą 35 97, ,00 271,94 Razem (wartości średnioważone) 219,73 97,00 91,97 89,00 172,19 Przerwy w ogrzewaniu dla ulepszenia: Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. Kotłownia olejowa 1,00 1,00 2. Pompa ciepłą 1,00 1,00 RAZEM (wartości średnioważone) 1,00 1, Opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 678,36 102,24 3. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną 4. Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną 9.6. Składowe opłat dla poszczególnych źródeł ciepła 6865,08 145, ,36 147, Ulepszenie: Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną Kotłownia olejowa 1. Rodzaj paliwa olej opałowy 2. Nazwa paliwa olej opałowy lekki 3. Wartość opałowa 0,0360 GJ/l 4. Koszty stałe - osobowe 30 zł/rok 5. Koszty stałe - remonty 375,00 zł/rok 6. Koszty stałe - ogólne 30 zł/rok Aterm /48

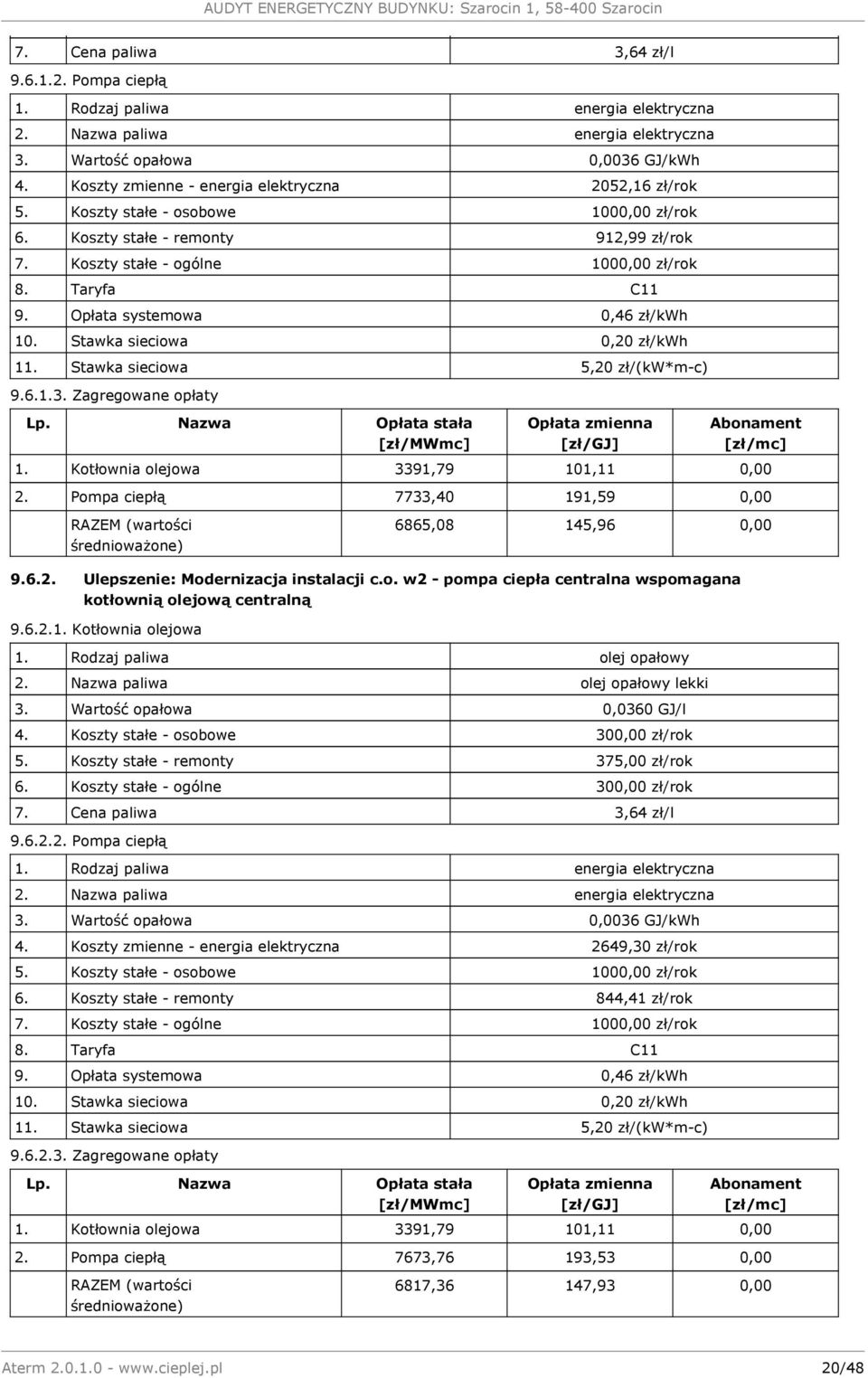

20 7. Cena paliwa 3,64 zł/l Pompa ciepłą 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 36 GJ/kWh 4. Koszty zmienne - energia elektryczna 2052,16 zł/rok 5. Koszty stałe - osobowe 100 zł/rok 6. Koszty stałe - remonty 912,99 zł/rok 7. Koszty stałe - ogólne 100 zł/rok 8. Taryfa C11 9. Opłata systemowa 0,46 zł/kwh 10. Stawka sieciowa 0,20 zł/kwh 11. Stawka sieciowa 5,20 zł/(kw*m-c) Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 1. Kotłownia olejowa 3391,79 101,11 2. Pompa ciepłą 7733,40 191,59 RAZEM (wartości średnioważone) 6865,08 145, Ulepszenie: Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną Kotłownia olejowa 1. Rodzaj paliwa olej opałowy 2. Nazwa paliwa olej opałowy lekki 3. Wartość opałowa 0,0360 GJ/l 4. Koszty stałe - osobowe 30 zł/rok 5. Koszty stałe - remonty 375,00 zł/rok 6. Koszty stałe - ogólne 30 zł/rok 7. Cena paliwa 3,64 zł/l Pompa ciepłą 1. Rodzaj paliwa energia elektryczna 2. Nazwa paliwa energia elektryczna 3. Wartość opałowa 36 GJ/kWh 4. Koszty zmienne - energia elektryczna 2649,30 zł/rok 5. Koszty stałe - osobowe 100 zł/rok 6. Koszty stałe - remonty 844,41 zł/rok 7. Koszty stałe - ogólne 100 zł/rok 8. Taryfa C11 9. Opłata systemowa 0,46 zł/kwh 10. Stawka sieciowa 0,20 zł/kwh 11. Stawka sieciowa 5,20 zł/(kw*m-c) Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 1. Kotłownia olejowa 3391,79 101,11 2. Pompa ciepłą 7673,76 193,53 RAZEM (wartości średnioważone) 6817,36 147,93 Aterm /48

21 9.7. Kosztorysy Ulepszenie systemu grzewczego - Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Instalacja pompy ciepła Koszt (netto) [zł] VAT Koszt (brutto) [zł] 85,60 kw 1534, , ,82 2. Odwierty - 6x m.b Budowlana 1,00 całość Robocizna 1,00 całość Ulepszenie systemu grzewczego - Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] 1. Instalacja pompy ciepła Koszt (netto) [zł] VAT Koszt (brutto) [zł] 85,60 kw 1419, , ,67 2. Odwierty - 6x m.b Budowlana 1,00 całość Robocizna 1,00 całość Zarządzanie rozdziałem energii 119,77 kw , , Wyniki obliczeń Lp. Nazwa Koszty ciepła 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.o. w2 - pompa ciepła centralna wspomagana kotłownią olejową centralną [zł/a] Optymalne ulepszenie systemu grzewczego Oszczędność kosztów [zł/a] Nakłady [zł] SPBT [a] 83097, , ,82 7, , , ,24 8,52 Optymalne ulepszenie: 1 - Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną Nakłady: ,82 zł SPBT: 7,93 a Aterm /48

22 10. ZESTAWIENIE ULEPSZEŃ OPTYMALNYCH Lp. Nazwa ulepszenia Rodzaj ulepszenia 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną 2. Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną Nakłady [zł] SPBT [a] system grzewczy ,82 7,93 ciepła woda użytkowa * ulepszenie dodatkowej części budynku - nieobjęte premią termomodernizacyjną Nakłady ulepszeń nieobjętych premią termomodernizacyjną: zł Nakłady ulepszeń objętych premią termomodernizacyjną: ,42 zł Nakłady łącznie: ,42 zł 21057,60 1,35 Aterm /48

23 11. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Wariant 1 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną (system grzewczy) 2. Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną (ciepła woda użytkowa) Sprawności dla wariantu 1 1. całkowita 175,98 % 2. wytworzenia 216,86 % 3. akumulacji 97,00 % 4. transportu 94,00 % 5. regulacji i wykorzystania 89,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 1 1. Koszty abonamentowe c.o. zł/mc 2. Koszty stałe c.o. 6865,08 zł/mwmc 3. Koszty zmienne c.o. 153,18 zł/gj 4. Koszty abonamentowe c.w.u. zł/mc 5. Koszty stałe c.w.u. 416 zł/mwmc 6. Koszty zmienne c.w.u. 148,75 zł/gj Zapotrzebowanie na ciepło dla wariantu 1 1. Zapotrzebowanie na moc cieplną dla c.o. 119,8 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 11,0 kw Wariant 2 termomodernizacji Objęte ulepszenia 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną (system grzewczy) Sprawności dla wariantu 2 1. całkowita 175,98 % 2. wytworzenia 216,86 % 3. akumulacji 97,00 % 4. transportu 94,00 % 5. regulacji i wykorzystania 89,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 2 1. Koszty abonamentowe c.o. zł/mc 2. Koszty stałe c.o. 6865,08 zł/mwmc 3. Koszty zmienne c.o. 153,18 zł/gj 4. Koszty abonamentowe c.w.u. zł/mc 5. Koszty stałe c.w.u. zł/mwmc 6. Koszty zmienne c.w.u. 102,40 zł/gj Zapotrzebowanie na ciepło dla wariantu 2 1. Zapotrzebowanie na moc cieplną dla c.o. 119,8 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 11,0 kw Aterm /48

24 11.3. Wyniki obliczeń dla poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant QH,nd [GJ] qco [kw] Przerwy w ogrzewaniu (wt*wd) c.o. QW,nd [GJ] qcwu [kw] c.w.u. Stan aktualny 882,95 119,8 1, ,22 11,0 35 Wariant 1 882,95 119,8 1, ,22 11,0 106 Wariant 2 882,95 119,8 1, ,22 11,0 35 Przerwy w ogrzewaniu (wt*wd) obliczono zgodnie z PN-EN ISO 13790: Obliczeniowe oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Wariant Qnd [GJ] Koszty c.o. [zł] Koszty c.w.u. [zł] Koszty łączne [zł] Oszczędność kosztów [zł] Stan aktualny 987, , , , Nakłady Wariant 1 987, , , , , ,42 Wariant 2 987, , , , , , DOKUMENTACJA WYBORU OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO [zł] Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna Procentowa oszczędność oszczędność kosztów zapotrzebo energii wania energii Planowana kwota środków własnych i kwota kredytu Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych Dwukro tność rocznej oszczędno ści [zł] [zł] [zł] [zł] [zł] [zł] [zł] 1. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną, Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną , ,38 60,73% ,42 % 10% 72927, , ,76 2. Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną , ,13 47,46% ,82 % 10% 68716, , ,26 Aterm /48

25 13. WSKAZANIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO WYBRANY WARIANT OPTYMALNY: 1 Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr Opis wybranego wariantu Modernizacja instalacji c.o. w1 - pompa ciepła lokalna wspomagana kotłownią olejową centralną (system grzewczy) Modernizacja instalacji c.o. - montaż pompy ciepła lokalnej wspomaganej kotłownią olejową centralną oraz zasobnika. Przewiduje się także automatyke sterującą pracą urządzeń. Pracę kotłowni olejowa przewidziano na szczyty zapotrzebowania na ciepło. Z uwagi na wymianę źródła na niskoparametrowe konieczna jest wymiana instalacji wewnętrznych c.o. tj.: przewodów instalacji, grzejników, głowic termostatycznych (koszty inwestycyjne oraz efekty energetyczne wymiany instalacji c.o. nie uwzględniono w niniejszym opracowaniu). Nakłady: ,82 zł Modernizacja instalacji c.w.u. w1 - pompa ciepła lokalna z zasobnikiem cwu wspomagana kotłownią olejową centralną (ciepła woda użytkowa) Modernizacja instalacji c.w.u. - montaż pompy ciepła lokalnej z zasobnikiem cwu wspomaganej kotłownią olejową centralną. Przewiduje się także automatyke sterującą pracą urządzeń. Pracę kotłowni olejowa przewidziano na szczyty zapotrzebowania na ciepło. Nakłady: 21057,60 zł Prace towarzyszące Lp. Nazwa Koszt kwalifikowany brutto [zł] Razem Charakterystyka finansowa Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 60,73%, czyli powyżej 25%; 2. planowany kredyt, stanowiący 10% kosztów, jest zgodny z warunkami ustawowymi; 3. środki własne inwestora wyniosą zł, co spełnia oczekiwania inwestora; 1. Kalkulowany koszt robót wyniesie ,42 zł 2. Udział środków własnych inwestora zł (%) 3. Kredyt bankowy ,42 zł (10%) 4. Przewidywana premia termomodernizacyjna 58342,15 zł 5. Czas zwrotu nakładów SPBT 6,58 lat Dalsze działania Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy 6. Ocena przedsięwzięcia po pierwszym sezonie grzewczym Aterm /48

26 14. ZAŁĄCZNIKI Załącznik 1 - Załącznik 2 - Załącznik 3 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Bilans energetyczny budynku dla stanu przed termomodernizacją Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Aterm /48

27 ZAŁĄCZNIK 1 Współczynniki przenikania ciepła stan przed przedsięwzięciem termomodernizacyjnym Aterm /48

28 1. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 100 S; SZ 100 E; SZ 100 N; SZ 100 SE; SZ 100 NE; SZ 100 W; SZ 100 SW; SZ 100 NW; 1.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 1.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,02 0, Mur z cegły ceramicznej pełnej 0,77 0,96 1, Tynk lub gładź cementowo-wapienna 1.3. Współczynnik U 0,82 0,02 0, Uo 0,682 W/(m²*K) 2. U 0,682 W/(m²*K) 2. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 140 N; SZ 140 E; 2.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 2.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,02 0, Mur z cegły ceramicznej pełnej 0,77 1,36 1, Tynk lub gładź cementowo-wapienna 2.3. Współczynnik U 0,82 0,02 0, Uo 0,504 W/(m²*K) 2. U 0,504 W/(m²*K) 3. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 180 N; 3.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w Aterm /48

29 3. Opór Rse 0,04 m²*k/w 3.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Mur z cegły ceramicznej pełnej 0,77 1,76 2, Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Współczynnik U 1. Uo 0,399 W/(m²*K) 2. U 0,399 W/(m²*K) 4. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 160 W; 4.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 4.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Mur z cegły ceramicznej pełnej 0,77 1,56 2, Tynk lub gładź cementowo-wapienna 0,82 0,02 0, Współczynnik U 1. Uo 0,445 W/(m²*K) 2. U 0,445 W/(m²*K) 5. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z góry do dołu Obejmuje przegrody: Strop nad piwnicą1; Strop nad piwnicą3; Strop nad piwnicą4; Strop nad piwnicą5; Strop nad piwnicą6; Strop nad piwnicą7; Strop nad piwnicą8; Strop nad piwnicą9; Strop nad piwnicą10; Strop nad piwnicą11; Strop nad piwnicą12; Strop nad piwnicą13; Strop nad piwnicą14; Strop nad piwnicą16; Strop nad piwnicą17; Strop nad piwnicą18; Strop nad piwnicą19; Strop nad piwnicą20; Strop nad piwnicą21; Strop nad piwnicą22; Strop nad piwnicą23; Strop nad piwnicą24; Strop nad piwnicą25; Strop nad piwnicą26; Strop nad piwnicą; Strop nad piwnicą29; Strop nad piwnicą30; Strop nad piwnicą31; Strop nad piwnicą33; Strop nad piwnicą2; 5.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,17 m²*k/w 3. Opór Rse 0,17 m²*k/w Aterm /48

30 5.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,01 0, Dachówki ceramiczne 1 0,12 0, Żużel paleniskowy 700 0,22 0,12 0, Podkład z betonu pod posadzkę 5. Sosna i świerk - wzdłuż włókien 1,4 0,05 0,036 0,3 0,02 0, Współczynnik U 1. Uo 0,893 W/(m²*K) 2. U 0,893 W/(m²*K) 6. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z dołu do góry Obejmuje przegrody: Strop poddasza37; Strop poddasza40; Strop poddasza222; Strop poddasza221; Strop poddasza220; Strop poddasza219; Strop poddasza218; Strop poddasza217; Strop poddasza216; Strop poddasza215; Strop poddasza214; Strop poddasza213; Strop poddasza212; Strop poddasza211; Strop poddasza210; Strop poddasza209; Strop poddasza208; Strop poddasza207; Strop poddasza206; Strop poddasza205; Strop poddasza204; Strop poddasza203; Strop poddasza202; Strop poddasza201; Strop poddasza; 6.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,10 m²*k/w 6.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,01 0, Żelbet 1,7 0,06 0, Żużel paleniskowy 700 0,22 0,15 0, Podkład z betonu chudego 1,05 0,04 0, Papa asfaltowa z obustronną powłoką 1,5 mm 6. Podkład z betonu pod posadzkę 0, ,4 0,03 0, PCV > 0,1 mm 0,17 3 0, Weł. min. - filce, maty i płyty z wełny mineralnej ,042 0,2 4, Współczynnik U 1. Uo 0,173 W/(m²*K) 2. U 0,173 W/(m²*K) 7. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: dach Aterm /48

31 Obejmuje przegrody: Dach; 7.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,04 m²*k/w 7.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Pokrycie arkuszowe lub dachówką z papą (folią), poszyciem itp. pod dachówką - - 0, Współczynnik U 1. Uo 2,941 W/(m²*K) 2. U 2,941 W/(m²*K) 8. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z dołu do góry Obejmuje przegrody: Strop; Strop poddasza; 8.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,10 m²*k/w 8.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,01 0, Żelbet 1,7 0,06 0, Żużel paleniskowy 700 0,22 0,15 0, Podkład z betonu chudego 1,05 0,04 0, Papa asfaltowa z obustronną powłoką 1,5 mm 6. Podkład z betonu pod posadzkę 0, ,4 0,03 0, PCV > 0,1 mm 0,17 3 0, Współczynnik U 1. Uo 0,985 W/(m²*K) 2. U 0,985 W/(m²*K) 9. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: stropodach Obejmuje przegrody: Stropodach; 9.1. Charakterystyka przegrody Aterm /48

32 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,04 m²*k/w 9.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Żelbet 1,7 0,06 0, Żużel paleniskowy 700 0,22 0,25 1, Podkład z betonu chudego 1,05 0,05 0, x papa asfaltowa z 3 warstwami lepiku 7,5 mm 0, , Współczynnik U 1. Uo 0,705 W/(m²*K) 2. U 0,705 W/(m²*K) 10. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z dołu do góry Obejmuje przegrody: Strop odwr.; Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,10 m²*k/w Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. PCV > 0,1 mm 0,17 3 0, Podkład z betonu pod posadzkę 3. Papa asfaltowa z obustronną powłoką 1,5 mm 1,4 0,03 0,021 0, Podkład z betonu chudego 1,05 0,04 0, Żużel paleniskowy 700 0,22 0,15 0, Żelbet 1,7 0,06 0, Tynk lub gładź cementowo-wapienna 0,82 0,01 0, Współczynnik U 1. Uo 0,985 W/(m²*K) 2. U 0,985 W/(m²*K) 11. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 54 N; SZ 54 S; SZ 54 W; Charakterystyka przegrody Aterm /48

33 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,51 0, Tynk lub gładź cementowo-wapienna Współczynnik U 0,82 0,015 0, Uo 1,151 W/(m²*K) 2. U 1,151 W/(m²*K) 12. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 28 E; SZ 28 N; Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,25 0, Tynk lub gładź cementowo-wapienna Współczynnik U 0,82 0,015 0, Uo 1,882 W/(m²*K) 2. U 1,882 W/(m²*K) 13. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna SZ 15 S; Obejmuje przegrody: Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0,018 Aterm /48

34 2. Mur z cegły ceramicznej pełnej 0,77 0,12 0, Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Współczynnik U 1. Uo 2,759 W/(m²*K) 2. U 2,759 W/(m²*K) 14. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: SZ 67 N; SZ 67 S; SZ 67 W; Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,64 0, Tynk lub gładź cementowo-wapienna Współczynnik U 0,82 0,015 0, Uo 0,964 W/(m²*K) 2. U 0,964 W/(m²*K) 15. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna SZ 79 E; Obejmuje przegrody: Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] 1. Tynk lub gładź cementowo-wapienna d [m] R [m²k/w] 0,82 0,015 0, Mur z cegły ceramicznej pełnej 0,77 0,51 0, Mur z cegły ceramicznej pełnej 0,77 0,25 0, Tynk lub gładź cementowo-wapienna Współczynnik U 0,82 0,015 0, Uo 0,838 W/(m²*K) 2. U 0,838 W/(m²*K) Aterm /48

35 ZAŁĄCZNIK 2 Bilans energetyczny budynku stan przed przedsięwzięciem termomodernizacyjnym Aterm /48

36 1. OSŁONA BUDYNKU Budynek wolnostojący wykonany w technologii tradycyjnej murowanej, 4 kondygnacyjny, podpiwniczony o zabytkowym charakterze. Obiekt pełni funkcję domu pomocy społecznej. Ściany zewnęrzne murowane z cegły pełnej różnej grubości. Stropy kondygnacji WPS. Strop poddasza ostatniej kondygnacji izolowany wełną mineralną. Stolarka okienna i drzwiowa stara drewniana Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody [W/K] strop przy przepływie ciepła z dołu do góry strop przy przepływie ciepła z dołu do góry strop przy przepływie ciepła z góry do dołu Htr mostków liniowych [W/K] Htr łączne [W/K] frsi** 0, ,69 56,73 56,73 0,98* 0, ,23 163,71 163,71 0,90* 0, ,32 138,26 138,26 0,85* stropodach 0,705 83,86 59,12 59,12 0,93* ściana zewnętrzna 0, ,82 445,22 141,68 586,90 0,91* ściana zewnętrzna 0,838 56,82 47,62 11,41 59,03 0,89* ściana zewnętrzna 0, ,18 212,25 43,12 255,37 0,87* ściana zewnętrzna 1,151 71,07 81,80 12,74 94,54 0,85* ściana zewnętrzna 1,882 64,85 122,05 11,34 133,39 0,76* ściana zewnętrzna 2,759 6,50 17,93 1,40 19,33 0,64* RAZEM 0,768* 2256, ,71 221, ,40 0,89* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu [W/K] Htr mostków liniowych [W/K] Htr łączne [W/K] 1 3,100 0, ,00 34,15 375,15 2 3,600 11,20 40,32 3,12 43,44 RAZEM 3,146* 0,68* 121,20 381,32 37,27 418,59 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve [W/K] naturalna 3058, ,53 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 30,0 31,0 25,6 0,0 26,5 30,0 31,0 30,0 31,0 Aterm /48

37 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 57,88 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,72 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 120 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok kwh/rok 0,35 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 11,00 kw 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 332, c.w.u. 507, RAZEM 839, , ,86 Aterm /48
