1 AUDYT ENERGETYCZNY Dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z r. BUDYNKU PRZEDSZKOLA PUBLICZNEGO NR 5 Rzeszów ul. Lenartowicza 13 Inwestor: Gmina Miasto Rzeszów, ul. Rynek 1, Rzeszów Wykonawca: CERTIS Kiełb Sławomir; Kosina 735; Kosina

2 2 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1. Rodzaj budynku Budynek użyteczności publicznej 1.2. Rok budowy Inwestor (nazwa lub imię i nazwisko, adres do korespondencji, PESEL) Gmina Miasto Rzeszów ul. Rynek 1 Kod: Miejscowość: Rzeszów Tel. Fax. Pesel: 1.4. Adres budynku ul. Lenartowicza Rzeszów Powiat: Rzeszów 2. NAZWA, ADRES I NUMER REGON PODMIOTU WYKONUJĄCEGO AUDYT: CERTIS - Kiełb Sławomir miejscowość: Kosina, Kosina 735, kod: IMIĘ, NAZWISKO, ADRES AUDYTORA KOORDYNUJĄCEGO WYKONANIE AUDYTU, POSIADANE KWALIFIKACJE, PODPIS: mgr inż. Sławomir Kiełb Kosina 735, Kosina tel , skielb@op.pl nr uprawnień: PRz-WBiIS-POD-ZBO-I/18/09 (Dobór optymalnego wariantu, analiza ekonomiczna) 4. WSPÓŁAUTORZY AUDYTU: IMIONA, NAZWISKA, ZAKRESY PRAC: Lp. Imię i nazwisko Zakres prac mgr inż. Tomasz Śliwiński, ulica Okrężna 26, Wrocław tel nr uprawnień: MTBiGM/ŚE/2774/2012 Audytor energetyczny z listy ZAE (Inwentaryzacja, obliczenia zapotrzebowania na ciepło) 5. Miejscowość: Rzeszów Data wykonania opracowania: październik Spis treści 1. Strona tytułowa audytu energetycznego 2. Karta audytu energetycznego budynku 3. Wykaz dokumentów i danych źródłowych 4. Inwentaryzacja techniczno-budowlana budynku 5. Ocena stanu technicznego budynku 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych 7. Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji 9. Dokumentacja fotograficzna 10. Efekt Ekologiczny 11. Dokumentacja Rysunkowa

3 3 2. KARTA AUDYTU ENERGETYCZNEGO 1. DANE OGÓLNE 1. Konstrukcja/technologia budynku - Tradycyjna murowana 2. Liczba kondygnacji - 3 nadziemne / 1 podziemna 3. Kubatura części ogrzewanej [m³] Powierzchnia netto budynku [m²] 941,56 5. Powierzchnia użytkowa części mieszkalnej [m²] - 6. Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m²] 941,56 7. Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody - węzeł cieplny 10. Rodzaj systemu grzewczego budynku - węzeł cieplny 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA PRZEZ PRZEGRODY BUDOWLANE Stan przed termomodernizacją Stan po termomodernizacji 1. Ściany zewnętrzne 1,21; 1,16 0,45; 0,20 2. Dach/stropodach 0,48 0,48 3. Strop piwnicy 3,01 0,3 4. Okna (istniejące) 1,60 1,60 5. Drzwi/bramy (stare) 3,5; 4,5 1,7 3. SPRAWNOŚCI SKŁADOWE SYSTEMU GRZEWCZEGO Stan przed termomodernizacją Stan po termomodernizacji 1. Sprawność wytwarzania 0,93 0,93 2. Sprawność przesyłania 0,85 0,97 3. Sprawność regulacji i wykorzystania 0,88 0,93 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerwy na ogrzewanie w ciągu doby 1,00 0,85

4 4 4. CHARAKTERYSTYKA SYSTEMU WENTYLACJI Stan przed termomodernizacją Stan po termomodernizacji 1. Rodzaj wentylacji (naturalna, mechaniczna) Wentylacja naturalna Wentylacja naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza nieszczelności nawiewniki higrosterowane 3. Strumień powietrza wentylacyjnego [m³/h] 1562, ,50 4. Liczba wymian [1/h] 0,62 0,62 5. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU Stan przed termomodernizacją Stan po termomodernizacji 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 92,27 45,73 2. Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 3. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 4. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 5. Obliczeniowe zużycie energii do przygotowanie ciepłej wody [GJ/rok] 6. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 7. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m³rok)] 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/( m³rok)] 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/( m²rok)] 11,93 11,93 515,06 247,83 628,18 285,70 86,41 86,41 750, ,67 27,27 69,11 31,43 241,85 110,00

5 5 6. OPŁATY JEDNOSTKOWE (OBOWIĄZUJĄCE W DNIU SPORZĄDZANIA AUDYTU) Stan przed termomodernizacją Stan po termomodernizacji 1. Opłata za 1GJ na ogrzewanie [zł] 49,76 49,76 2. Opłata za 1MW mocy zamówionej na ogrzewanie na miesiąc [zł] 10770, ,70 3. Opłata za podgrzanie 1m 3 wody użytkowej [zł] 9,37 9,37 4. Opłata za 1MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc [zł] 10770, ,70 5. Opłata za ogrzanie 1m² powierzchni użytkowej [zł] 43,89 20,54 6. Opłata abonamentowa [zł] 0,00 0,00 7. Inne [zł] CHARAKTERYSTYKA EKONOMICZNA OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Planowana kwota kredytu [zł] ,03 Planowane koszty całkowite [zł] ,29 Roczna oszczędność kosztów energii [zł/rok] 23531,41 Roczne zmniejszenie zapotrzebowania na energię [%] 45,21 Premia termomodernizacyjna [zł] 28048,21 3. WYKAZ DOKUMENTÓW I DANYCH ŹRÓDŁOWYCH 3.1. ROZPORZĄDZENIA ORAZ NORMY TECHNICZNE 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzór kart audytów, a także algorytmy opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Ustawa z dnia 29 sierpnia 2014 r. o charakterystyce energetycznej budynków 6. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. 7. Polska Norma PN-EN ISO Polska Norma PN-EN Polska Norma PN-EN ISO Polska Norma PN-83/B-03430

6 DOKUMENTACJA PROJEKTOWA 1.Inwentaryzacja wykonana na potrzeby audytu. 2. Umowa z MPEC na dostarczanie ciepła. 3. Rachunki za en. elektryczną i cieplną - ustalenie wysokości opłat do analizy opłacalności INNE DOKUMENTY 1. Notatki z rozmów z dyrektorem szkoły oraz osobą zajmującą się utrzymaniem budynku - konserwatorem. 2. Pomiary dokonane podczas wizji lokalnej WYTYCZNE ORAZ UWAGI INWESTORA 1. Obniżenie kosztów ogrzewania budynku 2. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej 3. Wykorzystanie środków unijnych z uzyskaniem dofinansowania na przeprowadzenie termomodernizacji 3.5. DEKLAROWANY UDZIAŁ WŁASNY INWESTORA W POKRYCIU KOSZTÓW PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Wkład własny inwestora nie powinien przekraczać [zł] : 31731,92 (20% kosztów inwestycji) 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Charakterystyka techniczno - użytkowa budynku Liczba kondygnacji: 3 nadziemne / 1 podziemna Liczba użytkowników / mieszkańców: 153 Rodzaj konstrukcji budynku: Tradycyjna murowana Geometria Kubatura budynku V 3275,00 [m³] Kubatura pomieszczeń ogrzewanych Ve 2525,00 [m³] Powierzchnia użytkowa Au 941,56 [m²] Powierzchnia użytkowa Af 721,56 [m²]

7 7 pomieszczeń ogrzewanych Średnia wysokość kondygnacji h 2,85 [m] Współczynnik kształtu A/V 0,45 [1/m] Osłona budynku Opis: Budynek w technologii tradycyjnej murowany z cegły pełnej, brak izolacji zewnętrznej, stropy wewnętrzne nieogrzewane. Posadzki w piwnicach nieogrzewane, stropodach modernizowany ok. 10 lat temu, dokonano izolacji cieplnej o grubości 12cm. Stolarka prawie cała wymieniona na nową PVC z zespołami 2-szybowymi Charakterystyka przegród Rodzaj przegrody Strefa Typ przegrody A [m²] U [W/m 2 K] Orientacja Ściana zew. w gruncie 2-NO Ściana zewnętrzna w gruncie cegła 61,50 1,21 W pełna Ściana zew. w gruncie 2-NO Ściana zewnętrzna w gruncie cegła 32,50 1,21 S pełna Ściana zew. w gruncie 2-NO Ściana zewnętrzna w gruncie cegła 61,50 1,21 E pełna Ściana zew. w gruncie 2-NO Ściana zewnętrzna w gruncie cegła 32,50 1,21 N pełna Podłoga na gruncie 2-NO Podłoga na gruncie nieociepl 240,80 0,85 Strop wewnętrzny 1-O/ 2-NO Strop wewnętrzny żelebet 240,80 3,01 Ściana wewnętrzna 2-NO/ 2-NO Ściana wewnętrzna cegła pełna 107,20 1,04 Strop wewnętrzny 1-O/ 1-O Strop wewnętrzny żelebet 240,80 3,01 Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 61,50 1,16 W Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 32,50 1,16 S Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 61,50 1,16 E Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 61,50 1,16 N Strop wewnętrzny 1-O/ 1-O Strop wewnętrzny żelebet 240,80 3,01 Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 78,72 1,16 W Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 41,60 1,16 S Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 78,72 1,16 E Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 41,60 1,16 N Stropodach 1- Stropodach żelbet + ocieplenie granulat 98,40 0,40 O/Niezdefiniowana Dach 1-O Dach skośny żelbet + płyta 12 cm 140,22 0,51 W Dach 1-O Dach skośny żelbet + płyta 12 cm 140,22 0,51 E Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 9,00 1,16 W Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 7,00 1,16 S Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 38,40 1,16 E Ściana zewnętrzna 1-O Ściana zewnętrzna cegła pełna 50cm 8,64 1,16 N A [m 2 ] Powierzchnia

8 8 U [W/m 2 K] - Współczynnik przenikania ciepła Typy przegród Nazwa typu przegrody Warstwy Grubość d [m] ρ [kg/m³] Cp [kj/kgk] Ściana zewnętrzna w gruncie cegła pełna Tynk cementowy 0, Cegła ceramiczna pełna 0, Tynk cementowo-wapienny 0, Podłoga na gruncie nieociepl Beton zwykły, gęstość , Pokrycie z dwóch warstw papy asfaltowej z dwiema warstwami lepiku, gr 5 0, mm Podkłaz z chudego betonu 0, Piasek średni 0, Strop wewnętrzny żelebet Beton zwykły, gęstość , Żelbet 0, Tynk cementowo-wapienny 0, Ściana wewnętrzna cegła pełna Tynk cementowo - wapienny 0, Cegła ceramiczna pełna 0, Tynk cementowo-wapienny 0, Ściana zewnętrzna cegła pełna 50cm Tynk cementowy 0, Cegła ceramiczna pełna 0, Tynk cementowo-wapienny 0, Stropodach żelbet + ocieplenie granulat Blacha trapezowa ocynkowana 0, Membrana paroprzepuszczalna 0, Sosna lub świerk (w poprzek włókien) 0, Granulat celulozowy 0, Żelbet 0, Tynk cementowo-wapienny 0, Dach skośny żelbet + płyta 12 cm Blacha trapezowa ocynkowana 0, Płyta z trzciny 0, Folia polietylenowa (mocowana zszywkami) 0.15 mm 0, Żelbet 0, Tynk cementowo-wapienny 0, ρ [kg/m 3 ] gęstość materiału Cp [kj/kgk] ciepło właściwe materiału

9 9 Lista zdefiniowanych okien i drzwi Nazwa Liczba [-] Szerokość [m] Wysokość [m] Powierzchnia [m²] U [W/m²K] O_ ,81 1,5 1,21 1,6 0,7 0,75 O_22 1 0,81 2,92 2,36 1,6 0,7 0,75 D_11 1 1,6 2,92 4,67 1,6 0,8 0,75 O_21 1 0,67 0,65 0,43 1,6 0,7 0,75 D_15 1 0,97 2 1,94 5,1 0,2 0,85 O_23 4 2,26 2,1 4,74 1,6 0,7 0,75 D_12 2 2,26 2,28 5,15 1,6 0,8 0,75 O_24 4 0,82 1,5 1,23 1,6 0,7 0,75 D_13 1 0,97 2,05 1,98 1,4 0,8 0,75 O_ ,81 1,51 1,22 1,6 0,7 0,75 O_26 1 0,65 0,67 0,43 1,55 0,7 0,75 O_ ,8 3,6 1,6 0,7 0,75 O_28 6 2,28 2,1 4,78 1,6 0,7 0,75 O_30 4 0,81 1,5 1,21 1,6 0,7 0,75 O_31 5 0,98 0,8 0,78 1,6 0,7 0,75 O_32 4 2,28 2,1 4,78 1,6 0,7 0,75 C [-] g [-] U [W/m 2 K] - Współczynnik przenikania ciepła C [-] udział pola powierzchni płaszczyzny szklonej do całkowitego pola powierzchni okna g [-] współczynnik przepuszczalności promieniowania słonecznego przez oszklenie 4.3. Charakterystyka instalacji Wentylacja OGZ - Wentylacja naturalna, N-OGZ - Wentylacja naturalna, Ogrzewanie OGZ - Ciepło z ciepłowni lokalnej - węgiel kamienny Udział: 100 % Modernizacja systemu ogrzewania po 1984 roku Modernizacja ukłądu ogrzewania przeprowadzona w 2005r. przy okazji której wymieniono wszystkie grzejniki oraz zamontowano na nich zawory termostatyczne. Ciepła woda OGZ - Ciepło z ciepłowni lokalnej - węgiel kamienny Udział: 100 %

10 Parametry instalacji wentylacji oraz ogrzewania Strefa: OGZ Parametry Temperatura wewnętrzna Θint 20 [ C] Pole powierzchni pomieszczeń o regulowanej temperaturze Af 720,00 [m²] Wewnętrzna pojemność cieplna Cm ,00 [J/K] Stała czasowa τ 57,33 [h] Udział granicznych potrzeb ciepła γh,lim 1,21 [-] Parametr numeryczny ah 4,82 [ C] Wentylacja Rodzaj wentylacji: Wentylacja naturalna Strumień powietrza wentylacji naturalnej Vo 4032,00 [m³/h] Strumień powietrza wywiewanego mechanicznie Vex - [m³/h] Strumień powietrza nawiewanego mechanicznie Vsu - [m³/h] Strumień powietrza infiltrującego przez nieszczelności Vinf 403,20 [m³/h] Dodatkowy strumień powietrza przy pracy wentylatorów wywołany Vx - [m³/h] wpływem wiatru i wyporu termicznego Temperatura powietrza nawiewanego Θsu - [ C] Kubatura wentylowana Vw 2016,00 [m³] Krotność wymiany powietrza n50 n50 2,00 [1/h] Parametry instalacji ogrzewania Nośnik energii ηh,g ηh,s ηh,d ηh,e ηh,tot wh x y [-] [-] [-] [-] [-] [-] [%] [%] Ciepło z ciepłowni lokalnej - węgiel kamienny 0,99 1,00 0,85 0,88 0,74 0, ηh,g [-] - Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowania budynku (energii końcowej) ηh,s [-] - Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ( w obrębie osłony bilansowania lub poza nią) ηh,d [-] - Średnia sezonowa sprawność transportu (dystrybucji) nośnika ciepła w obrębie budynku ( w obrębie osłony bilansowania lub poza nią) ηh,e [-] - Średnia sezonowa sprawność regulacji i wykorzystania ciepła w budynku ( w obrębie osłony bilansowania lub poza nią) ηh,tot [-] - Średnia sezonowa sprawność całkowita systemu grzewczego budynku od wytwarzania (konwersji) ciepła do przekazania w pomieszczeniach wh [-] - Współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie nośnika energii do budynku na potrzeby ogrzewania x [%] Udział źródła w zapotrzebowaniu na ciepło y [%] Udział źródła w zapotrzebowaniu na moc cieplną

11 Parametry instalacji ciepłej wody użytkowej Strefa: OGZ Jednostkowe dobowe zużycie wody VCW 15,00 [dm³/(j.o.) doba] Liczba jednostek odniesienia Li 172,00 [osoby] Czas użytkowania tuz 201,00 [doby] Mnożnik korekcyjny dla temperatury ciepłej wody innej niż kt 1,00 [-] 55 C Temperatura ciepłej wody ΘCW 55 [ C] Parametry instalacji ciepłej wody użytkowej Nośnik energii OGZ Ciepło z ciepłowni lokalnej - węgiel kamienny N-OGZ Ciepło z ciepłowni lokalnej - węgiel kamienny ηw,g ηw,s ηw,d ηw,e ηw,tot Ww x y [-] [-] [-] [-] [-] [-] [%] [%] 0,94 0,85 0,60 1 0,48 0, ,94 0,85 0,60 1 0,48 0, ηw,g [-] - Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowania budynku (energii końcowej) ηw,s [-] - Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody ( w obrębie osłony bilansowania lub poza nią) ηw,d [-] - Średnia sezonowa sprawność transportu (dystrybucji) ciepłej wody w obrębie budynku ( w obrębie osłony bilansowania lub poza nią) ηw,e [-] - Średnia sezonowa sprawność regulacji i wykorzystania ηw,tot [-] - Średnia sezonowa sprawność całkowita systemu ogrzewania ciepłej wody ww [-] - Współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie nośnika energii do budynku na potrzeby przygotowania ciepłej wody użytkowej x [%] Udział źródła w zapotrzebowaniu na ciepło y [%] Udział źródła w zapotrzebowaniu na moc cieplną

12 Charakterystyka energetyczna budynku Rodzaj danych Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu 750,00 [GJ/rok] Zmierzone zużycie ciepła na przygotowanie cwu 120,84 [GJ/rok] Zamówiona moc cieplna (łącznie dla c.o. i c.w.u.) - [kw] Obliczeniowa moc cieplna systemu grzewczego 92,27 [kw] Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej 24,85 [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) 515,06 [GJ/rok] 628,18 [GJ/rok] Obliczeniowe zużycie energii na przygotowanie ciepłej wody 180,02 [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) 169,11 [kwh/(m³/rok)] 4.7. Opłaty Taryfa opłat (z VAT) Opłata za 1MW mocy zamówionej na ogrzewanie 10770,70 [zł/mw] Opłata za 1MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc 10770,70 [zł/mw] Opłata za 1GJ na ogrzewanie 49,76 [zł/gj] Opłata za podgrzanie 1m³ wody użytkowej 9,37 [zł/m³] Opłata abonamentowa (miesięcznie) 0,00 [zł] Inne - [zł]

13 13 5. OCENA AKTUALNEGO STANU TECHNICZNEGO 5.1. Elementy konstrukcyjne i ochrona cieplna budynku: Budynek w technologii tradycyjnej murowanej, ściany zewnętrzne z cegły pełnej o grubości 50cm, ściany piwnic również cegła pełna, otynkowane nieocieplone Charakterystyka stanu istniejącego i możliwości poprawy: Charakterystyka stanu istniejącego 1. Przegrody Przegrody zewnętrzne mają niezadawalające wartości współczynników przenikania ciepła U [W/m²K] - Ściana zewnętrzna w gruncie cegła pełna, U= 1,21 - Podłoga na gruncie nieociepl, U= 0,85 - Strop wewnętrzny żelebet, U= 3,01 - Ściana wewnętrzna cegła pełna, U= 1,04 - Ściana zewnętrzna cegła pełna 50cm, U= 1,16 - Stropodach żelbet + ocieplenie granulat, U= 0,40 - Dach skośny żelbet + płyta 12 cm, U= 0,51 2. Stolarka Średni współczynnik przenikania okien U= 1,60, Drzwi stalowe jednoszybowe nieocieplone U=4,5 Drzwi drewniane nieocieplone U=3,5 Możliwości i sposoby poprawy Należy docieplić przegrody zewnętrzne uzyskując wymagany opór cieplny R [m²k/w] - Ściany zewnętrzne R>= 5 - Stropodach R >=6,67 - Strop pod nieogrzewanym poddaszem R >=6,67 - Strop nad przejazdem R >=6,67 - Strop nad nieogrzewanymi piwnicami R >=2,25 - Strop nad nieogrzewanymi przestrzeniami podpodłogowymi R >=2,25 Wymiana drzwi zewnętrznych o dużych współczynnikach przenikania ciepła, drzwi nieszczelne i przyczyniają się do dużych strat. 3. Wentylacja Budynek z wbudowaną instalacją wentylacji grawitacyjnej. 4. Ogrzewanie Ciepło dostarczane jest z miejskiej sieci ciepłowniczej, poprzez węzeł cieplny usytuowany w kondygnacji podziemnej budynku. 5. Ciepła woda Ciepła woda użytkowa przygotowywana w węźle cieplnym zasilanym z miejskiej sieci ciepłowniczej. Instalacja wyposażona w automatykę oraz zasobnik o pojemności 500 litrów. Przewody doprowadzające do pionów izolowane, piony nieizolowane. Instalacja wentylacji pracuje bez zastrzeżeń, nie jest wymagana modernizacja. Należy zamontować układ automatycznego podmieszania,, co pozwoli na ograniczenie czasu pracy w ciągu doby, lub okresowe zaniżanie temperatury w czasie np. nieobecności. Montaż systemu automatycznej regulacji sterowaniem pompami cyrkulacyjnymi pozwoli na zmniejszenie strat na przesył.

14 14 6. WYKAZ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO Rodzaj usprawnień Sposób realizacji 1. Ocieplenie ścian zewnętrznych. 1. Docieplenie budynku z zewnątrz styropianem o grubości 12 cm metodą lekką mokrą celem uzyskania wymaganego oporu cieplnego >= 4 [m2*k/w] 2. Docieplenie stropu wewnętrznego nad całością podpiwniczenia. 3.Ocieplenie posadzek w piwnicach (niezalecane) 4. Ocieplenie ścian zewnętrznych piwnic (niezalecane) 5 Wymiana starych drzwi stalowych/drewnianych nieocieplonych 6. Ocieplenie stropodachu. 7.Modernizacja systemu ogrzewania 2. Docieplenie od dołu Stropu nad nieogrzewaną piwnicą warstwą izolacji z płyt styropianowych o grubości 14 cm do uzyskania wymaganego współczynnika oporu cieplnego >= 4 [m2*k/w] 3. Ocieplenie warstwą styropianu z dodatkową wyrównującą warstwą betonu. 4. Ocieplenie cokołu i przyziemia budynków poprzez przyklejenie na oczyszczonym podłożu płyt ze styroduru na pełną warstwę kleju, oraz kołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Poniżej poziomu terenu do głębokości 1 m wykonanie izolacji pionowej przez dwukrotne naniesienie powłoki z dysperbitu, oraz ułożenie folii kubełkowej zakończonej listwą. Wykonanie robót ziemnych z odkryciem i zakryciem ściany w gruncie. Wymiana starych nieszczelnych i nieocieplonych drzwi zewnętrznych na nowe o współczynniku przenikania ciepła U=<1,7 W/m2K Nie ma możliwości docieplenia stropodachu i dachu ze względu na istniejące ocieplenie, należało by wykonać tego typu prace przy remoncie dachu przy okazji wymiany połaci bądź więźby. Tego roku został wykonany remont poddasza. Montaż układu podmieszania z automatyką pozwalającego na zastosowanie przerw w ogrzewaniu w ciągu doby bądź jego zmniejszenia. 8. Modernizacja systemu cwu Montaż automatyki pozwalającej na ograniczenie czasu pracy cyrkulacji, wprowadzenie przerw.

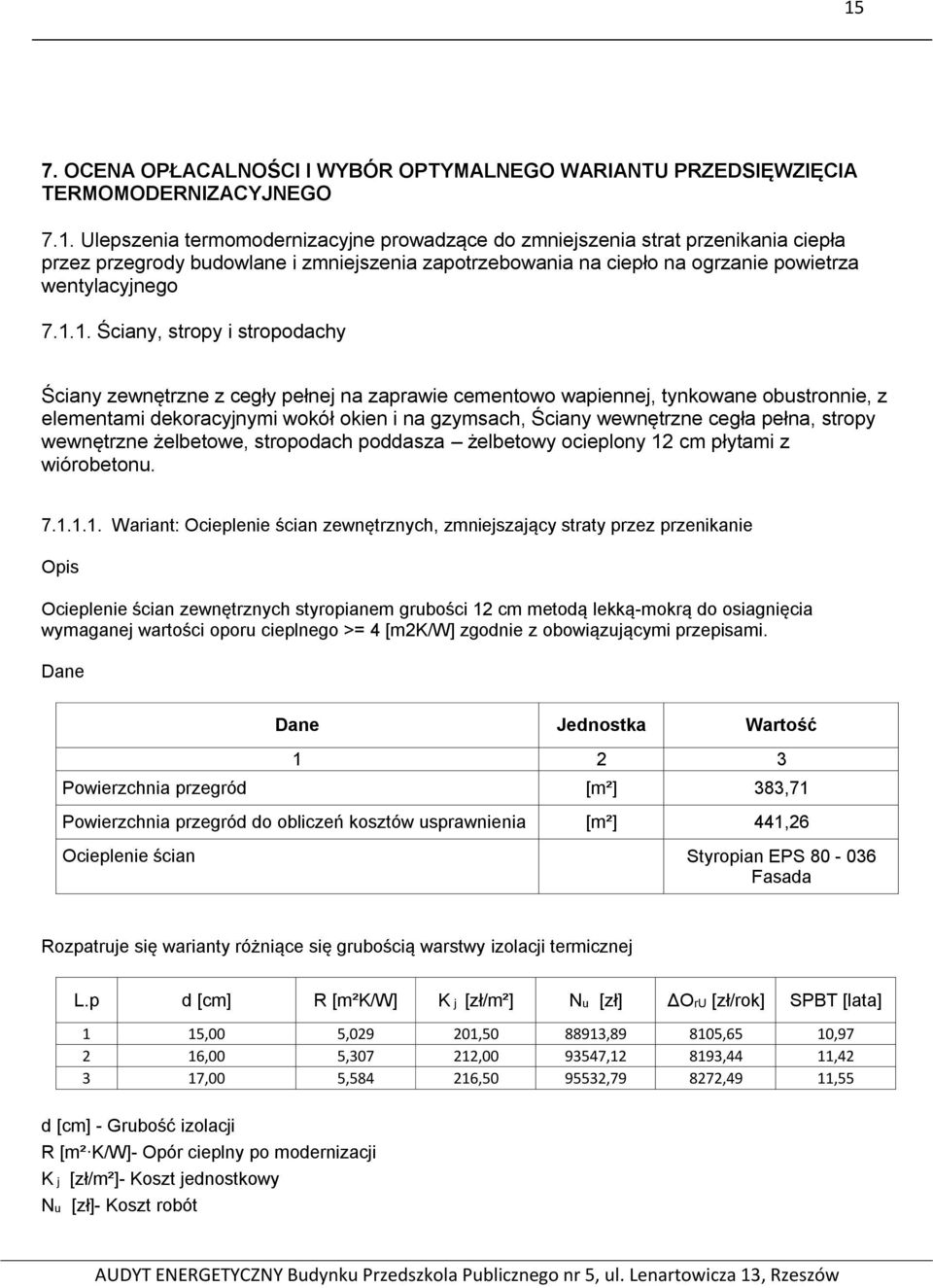

15 15 7. OCENA OPŁACALNOŚCI I WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO 7.1. Ulepszenia termomodernizacyjne prowadzące do zmniejszenia strat przenikania ciepła przez przegrody budowlane i zmniejszenia zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego Ściany, stropy i stropodachy Ściany zewnętrzne z cegły pełnej na zaprawie cementowo wapiennej, tynkowane obustronnie, z elementami dekoracyjnymi wokół okien i na gzymsach, Ściany wewnętrzne cegła pełna, stropy wewnętrzne żelbetowe, stropodach poddasza żelbetowy ocieplony 12 cm płytami z wiórobetonu Wariant: Ocieplenie ścian zewnętrznych, zmniejszający straty przez przenikanie Opis Ocieplenie ścian zewnętrznych styropianem grubości 12 cm metodą lekką-mokrą do osiagnięcia wymaganej wartości oporu cieplnego >= 4 [m2k/w] zgodnie z obowiązującymi przepisami. Dane Dane Jednostka Wartość Powierzchnia przegród [m²] 383,71 Powierzchnia przegród do obliczeń kosztów usprawnienia [m²] 441,26 Ocieplenie ścian Styropian EPS Fasada Rozpatruje się warianty różniące się grubością warstwy izolacji termicznej L.p d [cm] R [m²k/w] K j [zł/m²] Nu [zł] ΔOrU [zł/rok] SPBT [lata] 1 15,00 5, , , ,65 10, ,00 5, , , ,44 11, ,00 5, , , ,49 11,55 d [cm] - Grubość izolacji R [m² K/W]- Opór cieplny po modernizacji K j [zł/m²]- Koszt jednostkowy Nu [zł]- Koszt robót

16 16 ΔOrU [zł/rok]- Roczna oszczędność SPBT [lata]- Prosty czas zwrotu Podstawa przyjętych wartości Kj Wyliczenie cen jednostkowych na podstawie ofert lokalnych wykonawców oraz kosztów podobnych inwestycji. Koszt jednostkowy obejmuje zarówno materiały jak i robociznę. Wariant optymalny: Docieplenie materiałem izolacyjnym o grubości: 15,00 [cm] Koszt: 88913,89 [zł] Roczna oszczędność: 8105,65 [zł] SPBT [Lata]: 10, Wariant: Ocieplenie stropu nad piwnicą, zmniejszający straty przez przenikanie Modernizacja przegrody strop wewnętrzny nad piwnicą Ocieplenie stropu od strony piwnic na oczyszczonym podłożu płytami ze styropianu twardego, następnie siatka oraz tynk lekki, zgodnie z życzeniem inwestora, mieszczące się w kosztach 1 m2 modernizacji. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie spełnione wymaganie wielkości współczynnika przenikania ciepła U=0,3W/m2K Wariant 1.1 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 4 cm większej niż w wariancie pierwszym Dane Jednostka Wartość Powierzchnia przegród [m²] 240,8 Powierzchnia przegród do obliczeń kosztów usprawnienia [m²] 240,8 Ocieplenie ścian Styropian EPS Fasada Rozpatruje się warianty różniące się grubością warstwy izolacji termicznej L.p d [cm] R [m²k/w] K j [zł/m²] Nu [zł] ΔOrU [zł/rok] SPBT [lata] 1 10,00 3, , , ,36 6, ,00 3, , , ,50 6, ,00 4, , , ,36 6,66

17 17 d [cm] - Grubość izolacji R [m² K/W]- Opór cieplny po modernizacji K j [zł/m²]- Koszt jednostkowy Nu [zł]- Koszt robót ΔOrU [zł/rok]- Roczna oszczędność SPBT [lata]- Prosty czas zwrotu Podstawa przyjętych wartości Kj Wyliczenie cen jednostkowych na podstawie ofert lokalnych wykonawców oraz kosztów podobnych inwestycji. Koszt jednostkowy obejmuje zarówno materiały jak i robociznę. Wariant optymalny: Docieplenie materiałem izolacyjnym o grubości: 14,00 [cm] Koszt: 48882,40 [zł] Roczna oszczędność: 7343,36 [zł] SPBT [Lata]: 6, Wariant: Przegrody - wariant 4, zmniejszający straty przez przenikanie Ocieplenie cokołu i przyziemia kondygnacji podziemnej budynku poprzez przyklejenie na oczyszczonym podłożu płyt ze styroduru na pełną warstwę kleju, oraz kołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Poniżej poziomu terenu do głębokości 1 m wykonanie izolacji pionowej przez dwukrotne naniesienie powłoki z dysperbitu, oraz ułożenie folii kubełkowej zakończonej listwą. Wykonanie robót ziemnych z odkryciem i zakryciem ściany w gruncie. Dane Jednostka Wartość Powierzchnia przegród [m²] 188 Powierzchnia przegród do obliczeń kosztów usprawnienia [m²] 206,8 Ocieplenie ścian Polistyren ekstrudowany (XPS) Rozpatruje się warianty różniące się grubością warstwy izolacji termicznej L.p d [cm] R [m²k/w] K j [zł/m²] Nu [zł] ΔOrU [zł/rok] SPBT [lata]

18 18 1 5,00 3, , ,00 0,00 >100lat 2 6,00 3, , ,56 0,00 >100lat 3 7,00 4, , ,16 0,00 >100lat d [cm] - Grubość izolacji R [m² K/W]- Opór cieplny po modernizacji K j [zł/m²]- Koszt jednostkowy Nu [zł]- Koszt robót ΔOrU [zł/rok]- Roczna oszczędność SPBT [lata]- Prosty czas zwrotu Podstawa przyjętych wartości K j Wyliczenie cen jednostkowych na podstawie ofert lokalnych wykonawców oraz kosztów podobnych inwestycji. Koszt jednostkowy obejmuje zarówno materiały jak i robociznę. Wariant optymalny: Docieplenie materiałem izolacyjnym o grubości: 5,00 [cm] Koszt: 87890,00 [zł] Roczna oszczędność: 150,00 [zł] SPBT [Lata]: >100lat Wariant: Przegrody - wariant 5, zmniejszający straty przez przenikanie Ocieplenie posadzek w piwnicach poprzez ułożenie folii PE na oczyszczonym podłożu a następnie warstwę styropianu EPS 100 ora wylanie na nim wylewki wyrównującej grubości 5cm oraz pokrycia podłóg wg. uznania inwestora Dane Jednostka Wartość Powierzchnia przegród [m²] 240,8 Powierzchnia przegród do obliczeń kosztów usprawnienia [m²] 264,88 Ocieplenie ścian Styropian EPS Dach - podłoga Rozpatruje się warianty różniące się grubością warstwy izolacji termicznej

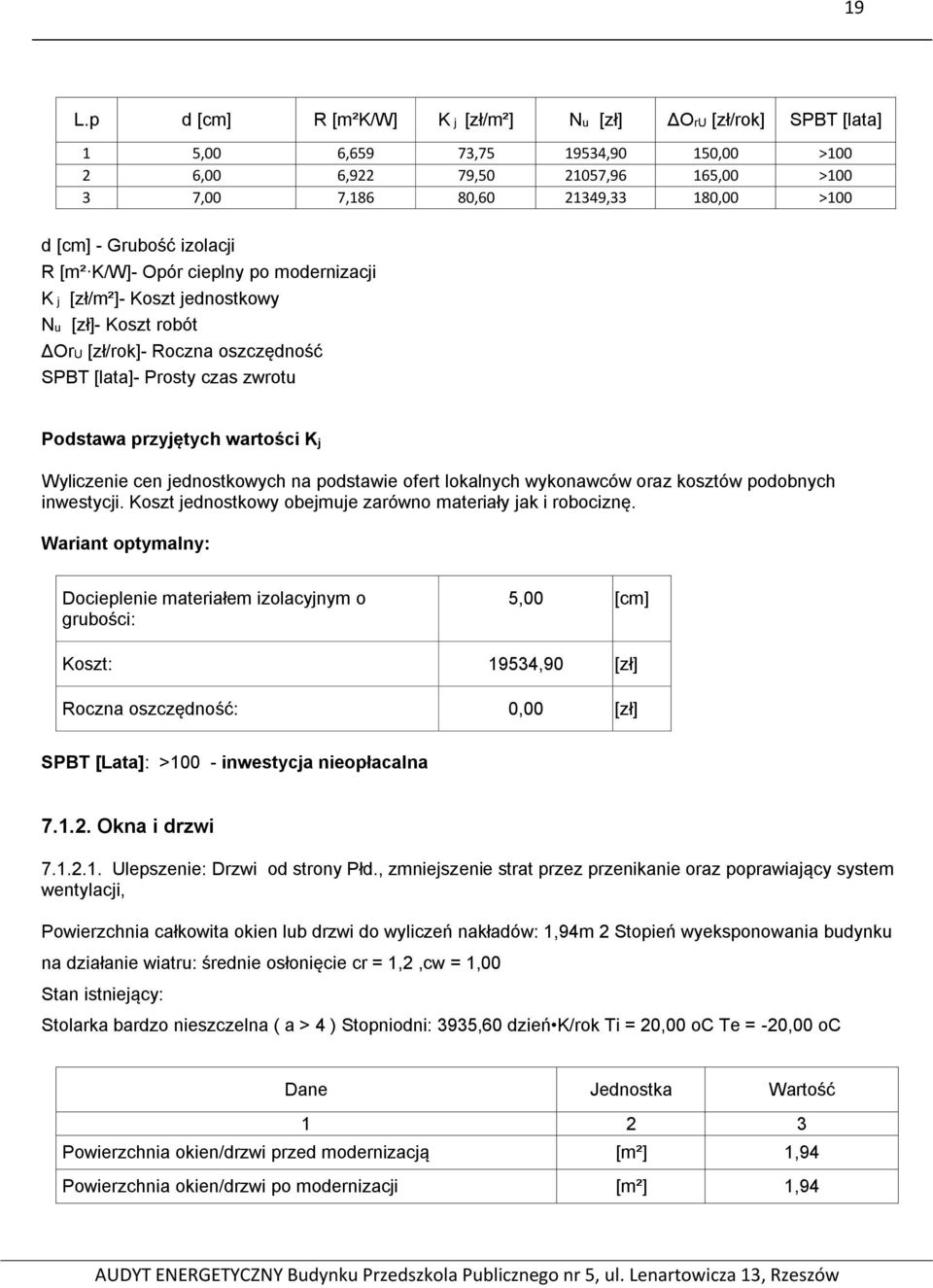

19 19 L.p d [cm] R [m²k/w] K j [zł/m²] Nu [zł] ΔOrU [zł/rok] SPBT [lata] 1 5,00 6,659 73, ,90 150,00 > ,00 6,922 79, ,96 165,00 > ,00 7,186 80, ,33 180,00 >100 d [cm] - Grubość izolacji R [m² K/W]- Opór cieplny po modernizacji K j [zł/m²]- Koszt jednostkowy Nu [zł]- Koszt robót ΔOrU [zł/rok]- Roczna oszczędność SPBT [lata]- Prosty czas zwrotu Podstawa przyjętych wartości K j Wyliczenie cen jednostkowych na podstawie ofert lokalnych wykonawców oraz kosztów podobnych inwestycji. Koszt jednostkowy obejmuje zarówno materiały jak i robociznę. Wariant optymalny: Docieplenie materiałem izolacyjnym o grubości: 5,00 [cm] Koszt: 19534,90 [zł] Roczna oszczędność: 0,00 [zł] SPBT [Lata]: >100 - inwestycja nieopłacalna Okna i drzwi Ulepszenie: Drzwi od strony Płd., zmniejszenie strat przez przenikanie oraz poprawiający system wentylacji, Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 1,94m 2 Stopień wyeksponowania budynku na działanie wiatru: średnie osłonięcie cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3935,60 dzień K/rok Ti = 20,00 oc Te = -20,00 oc Dane Jednostka Wartość Powierzchnia okien/drzwi przed modernizacją [m²] 1,94 Powierzchnia okien/drzwi po modernizacji [m²] 1,94

20 20 Strumień powietrza wentylacji naturalnej Vnom [m³] 25,00 Rozpatruje się warianty różniące się parametrami okien/drzwi L.p U [W/ m² K] NOk + Nw [zł] ΔOrOK + ΔOrW [zł/rok] SPBT [lata] 1 1, , ,01 21,05 U [W/ m² K]- Współczynnik przenikania ciepła okien/drzwi po modernizacji NOk + Nw [zł] - Koszty robót ΔOrOK + ΔOrW [zł/rok] - Roczna oszczędność SPBT [lata] - Prosty czas zwrotu Wariant optymalny: Wymiana okien/drzwi na okna/drzwi o współczynniku przenikania ciepła U 1,50 [W/ m² K] Koszt: 2505,00 [zł] Roczna oszczędność: 114,01 [zł] SPBT [Lata]: 21, Optymalny wariant przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Ciepła woda-wariant 1 Montaż systemu automatyki pozwalającej sterować przerwami w pracy pomp cyrkulacyjnych. Dane do obliczenia rocznej oszczędności kosztów energii Zapotrzebowanie na moc cieplną na cele przygotowania ciepłej wody użytkowej Dane Jednostka Stan istniejący Stan po modernizacji [MW] 0,0119 0,0119 Roczne obliczeniowe zapotrzebowanie na ciepło do przygotowania ciepłej wody użytkowej [GJ/rok] 86,41 86,41 Koszt przygotowania c.w.u. [zł/rok] 12170, ,17 Sprawność całkowita systemu ciepłej wody użytkowej

21 21 System ciepłej wody użytkowej 0,48 0,55 Wartość rocznej oszczędności kosztów energii [zł]: 1548,92 Koszty modernizacji Rodzaj usprawnienia Nakład [zł] 1 2 Montaż automatyki do sterowania przerwami w cyrkulacji. 1000,00 Koszt całkowity 1000,00 Podstawa przyjętych wartości N cw Koszt przyjęto na podstawie ofert lokalnych wykonawców. SPBT [Lata]: 0, Optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność cieplną systemu ogrzewania Ogrzewanie-wariant 2 Instalacja systemu podmieszania w węźle CO, pozwoli to na wprowadzenie dobowego zaniżania temperatury podczas nieobecność pracowników i uczniów. Rodzaje ulepszeń termomodernizacyjnych składających się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność cieplną systemu grzewczego: Rodzaje ulepszeń termomodernizacyjnych Sprawność wytwarzania ciepła Wartości sprawności składowych oraz współczynników w 1 2 ηg = 0,93 Sprawność przesyłania ciepła Sprawność regulacji systemu grzewczego Sprawność akumulacji ciepła Uwzględnienie wprowadzenia przerw w ogrzewaniu w okresie tygodnia ηd = 0,97 ηe = 0,93 ηs = 1,00 wt = 1,00 Uwzględnienie wprowadzenia przerw w ogrzewaniu w ciągu doby

22 22 wd = 1,00 Sprawność całkowita systemu ogrzewania ηg ηd ηe ηs = 0,84 Dane do obliczenia rocznej oszczędności kosztów energii Zapotrzebowanie na moc cieplną na cele grzewcze Roczne obliczeniowe zapotrzebowanie na ciepło do ogrzania Dane Jednostka Stan istniejący Stan po modernizacji [MW] 0,0923 0,0779 [GJ/rok] 515,06 483,70 Koszt ogrzewania [zł/rok] 41323, ,50 Współczynniki uwzględniający przerwy w ogrzewaniu w okresie tygodnia 1,00 1,00 Współczynniki uwzględniający przerwy w ogrzewaniu w okresie doby 1,00 1,00 Wartość rocznej oszczędności kosztów energii [zł]: 2604,87 Koszty modernizacji Rodzaj usprawnienia Nakład [zł] 1 2 Montaż systemu podmieszania dla CO 19000,00 Koszt całkowity 19000,00 Podstawa przyjętych wartości N co SPBT [Lata]: 7,29

23 Wybór optymalnego wariantu termomodernizacyjnego Opis wariantów termomodernizacyjnych 1 2 Przegrody - wariant 2 Ocieplenie ścian zewnętrznych budynku metodą lekką-mokrą poprzez przyklejenie na oczyszczonym i zagruntowanym podłożu płyt ze styropianu EPS-80 o współczynniku λ=0,036 W/mK na pełnej warstwie kleju, oraz zakołkowanie 6 szt/m2. Naniesienie warstwy zbrojącej z siatką z włókna szklanego. Przegrody - wariant 3 Modernizacja przegrody strop wewnętrzny nad piwnicą Ocieplenie stropu od strony piwnic na oczyszczonym podłożu płytami ze styropianu twardego, następnie siatka oraz tynk lekki, zgodnie z życzeniem inwestora, mieszczące się w kosztach 1 m2 modernizacji. Drzwi - wariant 1 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 1,94m 2 Stopień wyeksponowania budynku na działanie wiatru: średnie osłonięcie cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3935,60 dzień K/rok Ti = 20,00 oc Te = -20,00 oc Ciepła woda-wariant 1 Montaż systemu automatyki pozwalającej sterować przerwami w pracy pomp cyrkulacyjnych. Ogrzewanie-wariant 2 Instalacja systemu podmieszania w węźle CO, pozwoli to na wprowadzenie dobowego zaniżania temperatury podczas nieobecność pracowników i uczniów Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT L.p. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowany koszt robót [zł] SPBT [lata] Modernizacja system CO (układ podmieszania z autom) ,29 2 Modernizacja system cwu (automatyka cyrkulacja) ,65 3 Ocieplenie stropu nad piwnicą (240,8 m2) ,66 4 Ocieplenie ścian zewnętrznych budynku (441,26m2) ,97 5 Wymiana drzwi zewnętrznych (1,94m2) ,05 6 Dokumentacja Rozpatruje się następujące warianty przedsięwzięć termomodernizacyjnych: L.p. Zakres SPBT Nr wariantu przedsięwzięcia

24 24 1 Modernizacja CO 7,29 X X X X X 2 Modernizacja cwu 0,65 X X X X 3 Ocieplenie stropu nad piwnicą 6,66 X X X 4 Ocieplenie ścian zewnętrznych 10,97 X X 5 Wymiana drzwi zewnętrznych 21,05 X Dokumentacja wyboru optymalnego przedsięwzięcia termomodernizacyjnego Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procento-wa oszczędność zapotrzebowania na energię Optymalna kwota kredytu 20% kredytu 16% kosztów całkowitych Dwukrotność rocznej oszczędności kosztów energii [zł] [zł] [%] [zł,%] [zł] [zł] [zł] Wariant , ; Wariant , ; Wariant , ; Wariant , ; Wariant , ; Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego uznaje się wariant nr 1 obejmujący następujące usprawnienia: L.p. Zakres 1 Modernizacja CO 2 Modernizacja cwu 3 Ocieplenie stropu nad piwnicą 4 Ocieplenie ścian zewnętrznych 5 Wymiana drzwi zewnętrznych Przedsięwzięcie spełnia warunki ustawowe: - oszczędność zapotrzebowania na energię do ogrzewania i podgrzewania ciepłej wody wyniesie 45,21 [%] czyli powyżej 15 [%] - przy zadeklarowanych przez inwestora środkach własnych w kwocie 35060,26 [zł] planowana kwota kredytu wynosi ,03 [zł] i nie przekracza kwoty kredytu możliwego do zaciągnięcia - deklarowane środki własne inwestora w kwocie 35060,26 [zł] nie zostaną przekroczone 8. OPIS TECHNICZNY OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZYJĘTEGO DO REALIZACJI

25 25 Montaż Instalacji systemu podmieszania w węźle CO, pozwoli to na wprowadzenie dobowego zaniżania temperatury podczas nieobecność pracowników i uczniów. Ciepła woda-wariant 1 Montaż systemu automatyki pozwalającej sterować przerwami w pracy pomp cyrkulacyjnych. Przegrody - wariant 3 Ocieplenie stropu nad piwnicą od dołu styropianem o grubości 14cm, pozwoli na zmniejszenie strat przez przenikanie z ogrzewanych pomieszczeń parteru do pomieszczeń nieogrzewanych piwnic. Przegrody - wariant 2 Ocieplenie ścian zewnętrznych styropianem o grubości 12 cm metodą lekką-mokrą do osiagnięcia wymaganej wartości oporu cieplnego według obowiązujących przepisów. Drzwi - wariant 1 Wymiana drzwi na nowe o współczynniku przenikania ciepła odpowiadającemu obowiązującym przepisom U < 1,7 [W/m2K] 8.2. Charakterystyka finansowa optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dane Jednostka Wartość Planowany koszt całkowity [zł] ,29 Planowana kwota środków własnych [zł] 35060,26 Planowana kwota kredytu [zł] ,03 Premia termomodernizacyjna [zł] 28048,21 Roczne oszczędności kosztów energii [zł] 23531,41 Procentowa oszczędność zapotrzebowania na energię [%] 45,21 Czas zwrotu SPBT [Lata] 7, Dalsze działania inwestora Dalsze działania inwestora obejmują: - Złożenie wniosku kredytowego i podpisanie umowy kredytowej - Zawarcie umowy z wykonawcą projektu i robót - Zgłoszenie zamiaru wykonywania prac do właściwego organu - Realizacja robót i odbiór techniczny - Wystąpienie o premię termo modernizacyjną - Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym) 9. Załączniki Dokumentacja fotograficzna

26 26 Elewacja frontowa zachodnia Elewacja wschodnia

27 27 Elewacje północna Elewacja południowa

28 Efekt Ekologiczny Nośnik energii WSPÓŁCZYN NIKI NAKŁADU NIEODNAWIA LNEJ ENERGII PIERWOTNEJ 3 WSKAŹNIK EMISJI 4)6) kgco2/gj lub MgCO2/MWh Rok bazowy - stan przed modernizacją (przed realizacją projektu) Zapotrzebowa nie na energię końcową (GJ/rok lub MWh/rok) Wielkość emisji MgCO2/rok Okres eksploatacji - stan po modernizacji (po realizacji projektu) Zapotrzebo wanie na energię końcową1 (GJ/rok lub MWh/rok) Wielkoś ć emisji MgCO2/r ok Redukcja emisji 9) MgCO2/rok Olej opałowy ( GJ/rok) 1,1 40,19 0,00 0,00 0,00 Gaz ziemny ( GJ/rok) 1,1 55,82 0,00 0,00 0,00 Gaz płynny ( GJ/rok) 1,1 62,44 0,00 0,00 0,00 Węgiel kamienny ( GJ/rok) 1,1 94,62 0,00 0,00 0,00 Węgiel brunatny ( GJ/rok) 1,1 108,6 0,00 0,00 0,00 Biomasa 8) ( GJ/rok) 0,2 0,00 0,00 0,00 Inny (podać jaki). Ciepło sieciowe z ciepłowni 5) ( GJ/rok) Ciepło sieciowe z ciepłowni wyłącznie na biomasę 7) ( GJ/rok) Ciepło sieciowe z elektrociepłowni 5) ( GJ/rok) Energia elektryczna zużyta na potrzeby budynku/ budynków 2) 6) ( MWh/rok) Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku/ budynków lub sprzedana (wyeksportowana) do sieci 2) 8) ( MWh/rok ze znakiem minus) 0,00 0,00 0,00 1,3 94,62 714,59 87,90 372,11 45,77 42,13 0,00 0,00 0,00 1,3 0,812 0,00 0,00 0,00 3 0,812 15,75 38,37 15,75 38,37 0,00 0,00 0,00 0,00 SUMA 126,27 0,00 42,13 PROCENT REDUKCJI EMISJI 33%

29 Dokumentacja rysunkowa

30 30 Rzut Parteru Rzut 1 piętra
