Fig.1 (13) B1 (12) OPIS PATENTOWY (19) PL (11) PL B1 RZECZPOSPOLITA POLSKA

Transkrypt

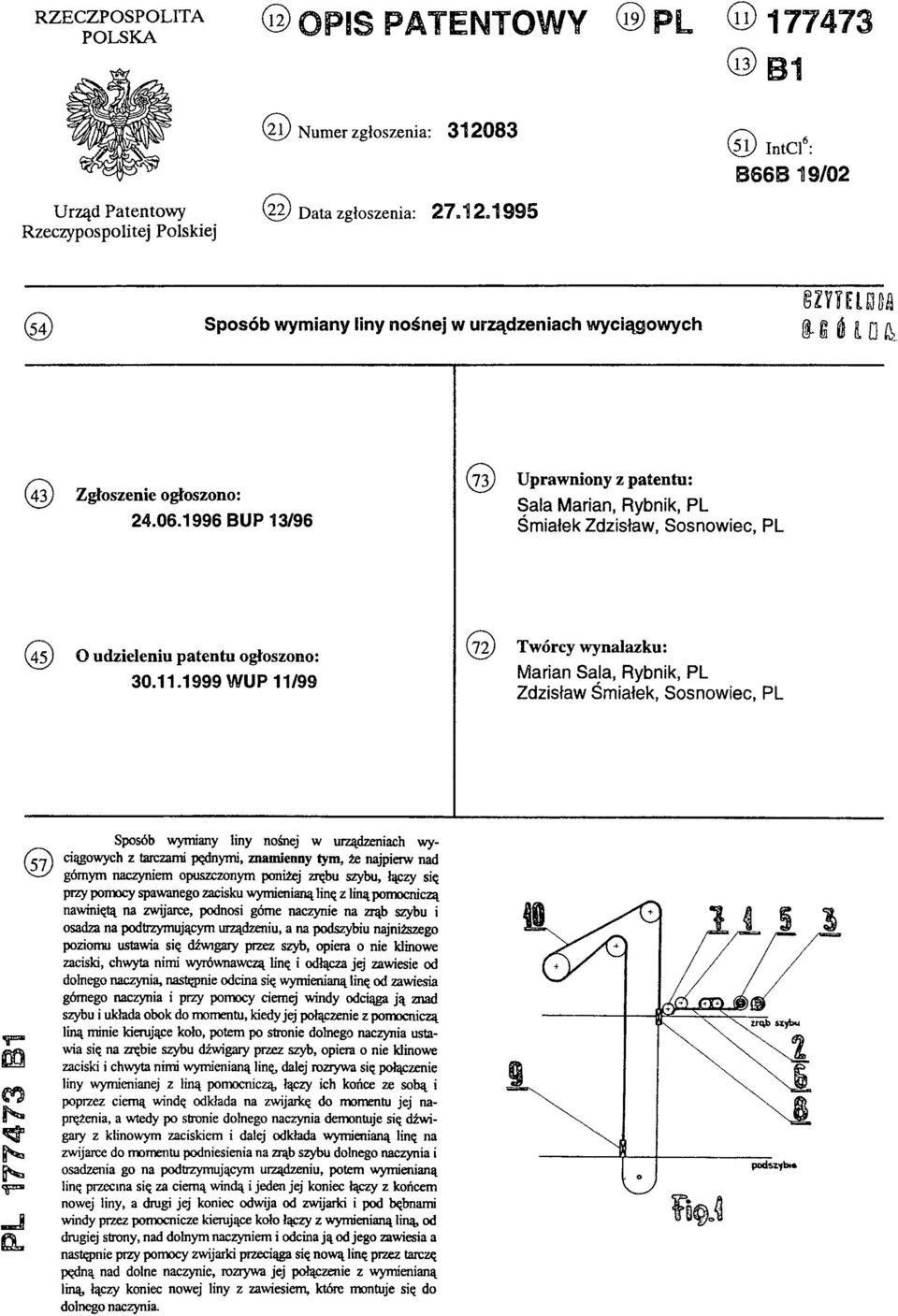

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) IntCl6: B66B 19/02 (54) Sposób wymiany liny nośnej w urządzeniach wyciągowych (43) Zgłoszenie ogłoszono: BUP 13/96 (7 3 ) Uprawniony z patentu: Sala Marian, Rybnik, PL Śmiałek Zdzisław, Sosnowiec, PL (45) O udzieleniu patentu ogłoszono: WUP 11/99 (7 2 ) Twórcy wynalazku: Marian Sala, Rybnik, PL Zdzisław Śmiałek, Sosnowiec, PL PL B1 Sposób wymiany liny nośnej w urządzeniach wy- ( 57) ciągowych z tarczami pędnymi, znamienny tym, że najpierw nad górnym naczyniem opuszczonym poniżej zrębu szybu, łączy się przy pomocy spawanego zacisku wymienianą linę z liną pomocniczą nawiniętą na zwijarce, podnosi górne naczynie na zrąb szybu i osadza na podtrzymującym urządzeniu, a na podszybiu najniższego poziomu ustawia się dźwigary przez szyb, opiera o nie klinowe zaciski, chwyta nimi wyrównawczą linę i odłącza jej zawiesie od dolnego naczynia, następnie odcina się wymienianą linę od zawiesia górnego naczynia i przy pomocy ciernej windy odciąga ją znad szybu i układa obok do momentu, kiedy jej połączenie z pomocniczą liną minie kierujące koło, potem po stronie dolnego naczynia ustawia się na zrębie szybu dźwigary przez szyb, opiera o nie klinowe zaciski i chwyta nimi wymienianą linę, dalej rozrywa się połączenie liny wymienianej z liną pomocniczą, łączy ich końce ze sobą i poprzez cierną windę odkłada na zwijarkę do momentu jej naprężenia, a wtedy po stronie dolnego naczynia demontuje się dźwigary z klinowym zaciskiem i dalej odkłada wymienianą linę na zwijarce do momentu podniesienia na zrąb szybu dolnego naczynia i osadzenia go na podtrzymującym urządzeniu, potem wymienianą linę przecina się za cierną windą i jeden jej koniec łączy z końcem nowej liny, a drugi jej koniec odwija od zwijarki i pod bębnami windy przez pomocnicze kierujące koło łączy z wymienianą liną, od drugiej strony, nad dolnym naczyniem i odcina ją od jego zawiesia a następnie przy pomocy zwijarki przeciąga się nową linę przez tarczę pędną nad dolne naczynie, rozrywa jej połączenie z wymienianą liną, łączy koniec nowej liny z zawiesiem, które montuje się do dolnego naczynia. Fig.1

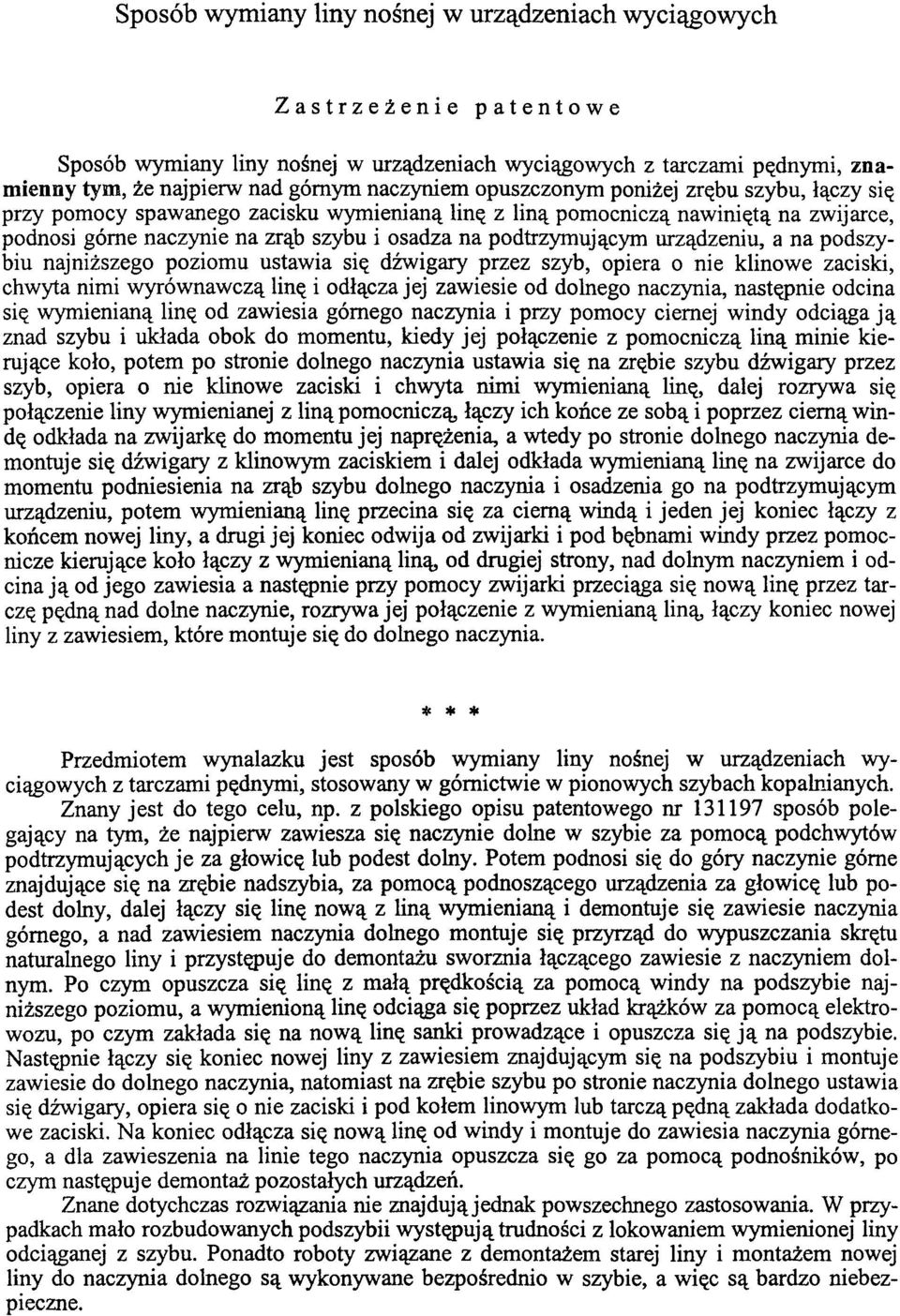

2 Sposób wymiany liny nośnej w urządzeniach wyciągowych Zastrzeżenie patentowe Sposób wymiany liny nośnej w urządzeniach wyciągowych z tarczami pędnymi, znamienny tym, że najpierw nad górnym naczyniem opuszczonym poniżej zrębu szybu, łączy się przy pomocy spawanego zacisku wymienianą linę z liną pomocniczą nawiniętą na zwijarce, podnosi górne naczynie na zrąb szybu i osadza na podtrzymującym urządzeniu, a na podszybiu najniższego poziomu ustawia się dźwigary przez szyb, opiera o nie klinowe zaciski, chwyta nimi wyrównawczą linę i odłącza jej zawiesie od dolnego naczynia, następnie odcina się wymienianą linę od zawiesia górnego naczynia i przy pomocy ciernej windy odciąga ją znad szybu i układa obok do momentu, kiedy jej połączenie z pomocniczą liną minie kierujące koło, potem po strome dolnego naczynia ustawia się na zrębie szybu dźwigary przez szyb, opiera o nie klinowe zaciski i chwyta nimi wymienianą linę, dalej rozrywa się połączenie liny wymienianej z liną pomocniczą, łączy ich końce ze sobą i poprzez cierną windę odkłada na zwijarkę do momentu jej naprężenia, a wtedy po stronie dolnego naczynia demontuje się dźwigary z klinowym zaciskiem i dalej odkłada wymienianą linę na zwijarce do momentu podniesienia na zrąb szybu dolnego naczynia i osadzenia go na podtrzymującym urządzeniu, potem wymienianą linę przecina się za cierną windą i jeden jej koniec łączy z końcem nowej liny, a drugi jej koniec odwija od zwijarki i pod bębnami windy przez pomocnicze kierujące koło łączy z wymienianą liną, od drugiej strony, nad dolnym naczyniem i odcina ją od jego zawiesia a następnie przy pomocy zwijarki przeciąga się nową linę przez tarczę pędną nad dolne naczynie, rozrywa jej połączenie z wymienianą liną, łączy koniec nowej liny z zawiesiem, które montuje się do dolnego naczynia. * * * Przedmiotem wynalazku jest sposób wymiany liny nośnej w urządzeniach wyciągowych z tarczami pędnymi, stosowany w górnictwie w pionowych szybach kopalnianych. Znany jest do tego celu, np. z polskiego opisu patentowego nr sposób polegający na tym, że najpierw zawiesza się naczynie dolne w szybie za pomocą podchwytów podtrzymujących je za głowicę lub podest dolny. Potem podnosi się do góry naczynie górne znajdujące się na zrębie nadszybia, za pomocą podnoszącego urządzenia za głowicę lub podest dolny, dalej łączy się linę nową z liną wymienianą i demontuje się zawiesie naczynia górnego, a nad zawiesiem naczynia dolnego montuje się przyrząd do wypuszczania skrętu naturalnego liny i przystępuje do demontażu sworznia łączącego zawiesie z naczyniem dolnym. Po czym opuszcza się linę z małą prędkością za pomocą windy na podszybie najniższego poziomu, a wymienioną linę odciąga się poprzez układ krążków za pomocą elektrowozu, po czym zakłada się na nową linę sanki prowadzące i opuszcza się ją na podszybie. Następnie łączy się koniec nowej liny z zawiesiem znajdującym się na podszybiu i montuje zawiesie do dolnego naczynia, natomiast na zrębie szybu po stronie naczynia dolnego ustawia się dźwigary, opiera się o nie zaciski i pod kołem linowym lub tarczą pędną zakłada dodatkowe zaciski. Na koniec odłącza się nową linę od windy i montuje do zawiesia naczynia górnego, a dla zawieszenia na linie tego naczynia opuszcza się go za pomocą podnośników, po czym następuje demontaż pozostałych urządzeń. Znane dotychczas rozwiązania nie znajdują jednak powszechnego zastosowania. W przypadkach mało rozbudowanych podszybii występują trudności z lokowaniem wymienionej liny odciąganej z szybu. Ponadto roboty związane z demontażem starej liny i montażem nowej liny do naczynia dolnego są wykonywane bezpośrednio w szybie, a więc są bardzo niebezpieczne.

3 Celem wynalazku było zmniejszenie wad i niedogodności znanych rozwiązań poprzez opracowanie sposobu znacznie ograniczającego wykonywanie czynności związanych z wymianą liny nośnej bezpośrednio w szybie i na jego podszybiu. Zostało to rozwiązane według wynalazku w ten sposób, że najpierw nad górnym naczyniem opuszczonym poniżej zrębu szybu, łączy się przy pomocy spawanego zacisku wymienianą linę z liną pomocniczą, nawiniętą na zwijarce, podnosi górne naczynie na zrąb szybu i osadza na podtrzymującym urządzeniu a na podszybiu najniższego poziomu ustawia się dźwigary przez szyb, opiera o nie klinowe zaciski, chwyta nimi wyrównawczą linę i odłącza jej zawiesie od dolnego naczynia, następnie odcina się wymienianą linę od zawiesia górnego naczynia i przy pomocy ciernej windy odciągają znad szybu i układa obok do momentu kiedy jej połączenie z pomocniczą liną minie kierujące koło, potem po stronie dolnego naczynia ustawia się na zrębie szybu dźwigary przez szyb, opiera o nie klinowe zaciski i chwyta nimi wymienianą linę, dalej rozrywa się połączenie liny wymienianej z liną pomocniczą, łączy ich końce ze sobą i przez cierną windę odkłada na zwijarkę do momentu jej naprężenia, a wtedy po stronie dolnego naczynia demontuje się dźwigary z klinowym zaciskiem i dalej odkłada wymienianą linę na zwijarce do momentu podniesienia na zrąb szybu dolnego naczynia i osadzenia go na podtrzymującym urządzeniu, potem wymienianą linę przecina się za cierną windą i jeden jej koniec łączy z końcem nowej liny, a drugi jej koniec odwija się od zwijarki i pod bębnami windy przez pomocnicze kierujące koło łączy z wymienianą liną, od drugiej strony, nad dolnym naczyniem i odcinają od jego zawiesia a następnie przy pomocy zwijarki przeciąga się nową linę przez tarczę pędną nad dolne naczynie, rozrywa jej połączenie z wymienianą liną, łączy koniec nowej liny z zawiesiem, które montuje się do dolnego naczynia. Zaletą sposobu według wynalazku jest wykonanie prawie wszystkich czynności związanych z wymianą liny nośnej na zrębie szybu. Ułatwia to koordynację robót i pozwala jednocześnie kontrolować większą liczbę czynności co w zasadniczy sposób poprawia bezpieczeństwo i komfort zatrudnionych pracowników. Przedmiot wynalazku jest pokazany schematycznie, w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia położenie wyjściowe naczyń wyciągowych przygotowanych do wymiany liny, fig. 2 - przejście połączenia liny wymienianej z liną pomocniczą za koło kierujące i uchwycenie wymienianej liny nad dolnym naczyniem, fig. 3 - przecięcie wymienianej liny za windą cierną i osadzenie dolnego naczynia na zrębie szybu, a fig. 4 - przeciąganie nowej liny przy pomocy zwijarki nad dolne naczynie. Po zabudowaniu na zrębie szybu kierującego koła 1, ciernej windy 2, bębna 3 z nową liną 4, zwijarki 5 z pomocniczą liną 6 i pomocniczego kierującego koła 7, ustawia się oba wyciągowe naczynia 8, 9 zawieszone na wymienianej linie 10 w położenie wyjściowe. Potem najpierw opuszcza się górne naczynie 8 o około 60 m poniżej zrębu szybu, łączy na zrębie szybu wymienianą linę 10 z pomocniczą liną 6 przy pomocy spawanych zacisków, podnosi naczynie 8 na zrąb szybu, wprowadza do niego podtrzymujące urządzenie 11 i osadza na nim naczynie 8. Na podszybiu najniższego poziomu przekłada się przez szyb dźwigary 12, opiera o nie klinowe zaciski, chwyta nimi wyrównawczą linę 13 i demontuje sworzeń łączący zawiesie z dolnym naczyniem 9. Następnie podnosi się do góry górne naczynie 8, do uzyskania luzu nad zawiesiem, zabezpiecza zluzowany odcinek, odcina od zawiesia i przy pomocy ciernej windy 2 zaczyna wyciągać wymienianą linę 10 znad szybu i układać ją w kształcie litery U obok windy 2, do momentu kiedy połączenie lin 10 i 6 minie kierujące koło 1. Po stronie dolnego naczynia 9, na zrębie szybu ustawia się przez szyb dźwigary 14, opiera o nie klinowe zaciski i chwyta nimi wymienianą linę 10. Dopiero potem po stronie górnego naczynia 8 na wymienianej linie 10 montuje się przeciwskrętny zacisk, rozrywa połączenie lin 10 i 6, końce lin 10 i 6 łączy pomocniczym złączem i poprzez windę odkłada linę 10 na zwijarkę 5, do czasu przynajmniej jednego jej opasania pomocniczym złączem i naprężenia liny 10. Wtedy po stronie dolnego naczynia 9, na wymienianej linie 10, demontuje się klinowy zacisk wraz z dźwigarami 14 i przy pomocy ciernej windy 2 dalej odkłada się linę 10 na zwijarce 5, do momentu podniesienia na zrąb szybu naczynia 9 i osadzenia go na podtrzymującym urządzeniu 15. Dalej wymienianą linę 10 przecina się za cierną windą 2 i jeden jej koniec łączy pomocniczym złączem z końcem nowej liny 4 nawiniętej na bęben 3, a drugi jej koniec odwija ze

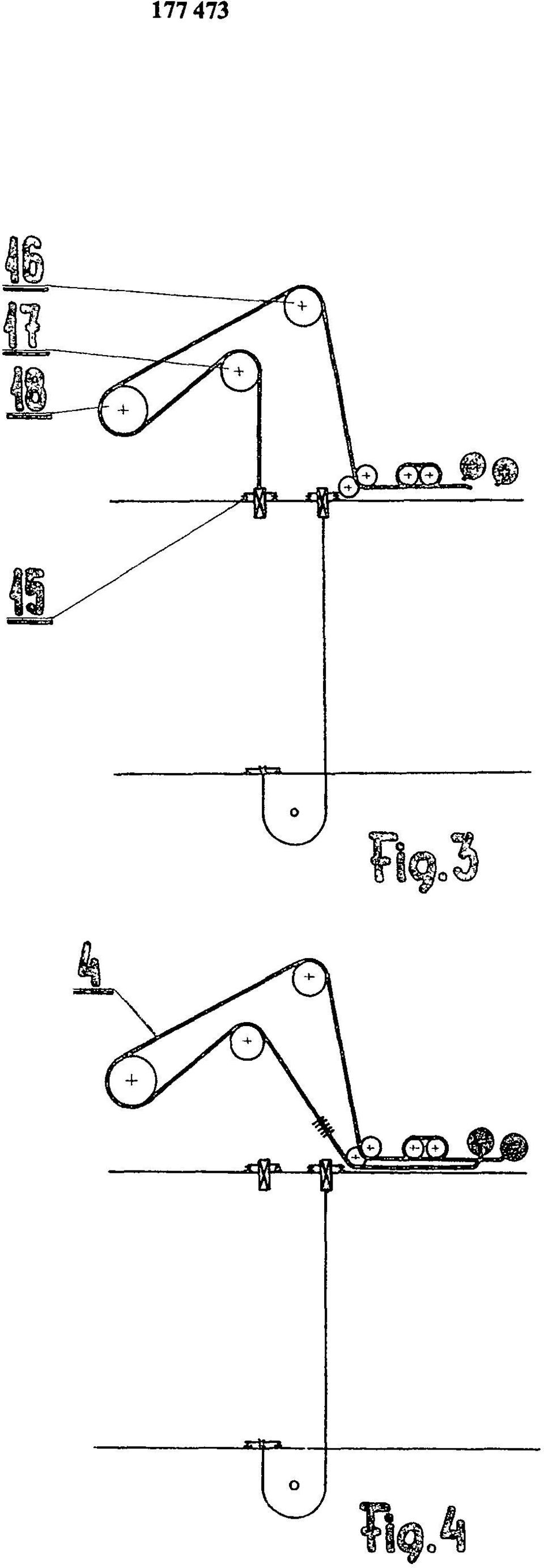

4 zwijarki 5 i pod bębnami windy 2, przez pomocnicze kierujące koło 7 łączy z liną 10 od drugiej strony nad dolnym naczyniem 9 i odcina linę 10 od jego zawiesia. Następnie przy pomocy zwijarki 5 przeciąga się nową linę 4 przez cierną windę 2, wymienia na połączeniu z wymienianą liną 10 pomocnicze złącze na spawany zacisk, a potem dalej przeciąga przez linowe koła 16, 17 i pędną tarczę 18 na zrąb szybu, nad górne naczynie 8, zakłada się na linie 4 przeciwskrętny zacisk rozrywa jej połączenie z liną 10 i łączy koniec liny 4 z zawiesiem, które montuje się do dolnego naczynia 9. W dalszej kolejności wyprowadza się z dolnego naczynia 9 podtrzymujące urządzenie 15 i przy pomocy ciernej windy 2 opuszcza się z małą prędkością naczynie 9 na nowej linie 4 na podszybie najniższego poziomu, gdzie montuje się do naczynia 9 sworzeń łączący je z zawiesiem wyrównawczej liny 13 i wyciąga spod niego dźwigary 12 i klinowy zacisk. Potem ustala się długość nowej liny 4 i po stronie dolnego naczynia 9 ustawia dźwigary przez szyb na zrębie szybu i przy pomocy zacisku klinowego chwyta nową linę 4 a po stronie górnego naczynia 8, linę 4 obcina się na miarę, łączy jej koniec z zawiesiem i montuje to zawiesie do naczynia 9, z którego wyprowadza się podtrzymujące urządzenie 11. Na koniec demontuje się klinowy zacisk z nowej liny 4, usuwa dźwigary z szybu, powodując wyrównanie w obu gałęziach liny 4 i ustawia wyciągowe naczynia 8, 9 w położenie wyjściowe. Podane rozwiązanie może być stosowane w urządzeniach wyciągowych wielolinowych, gdzie opisane pojedyncze czynności muszą być wykonywane w zwielokrotnionej ilości.

5

6 Departament Wydawnictw UP RP. Nakład 70 egz. Cena 2,00 zł.
