CZĘŚĆ TECHNOLOGICZNA

Transkrypt

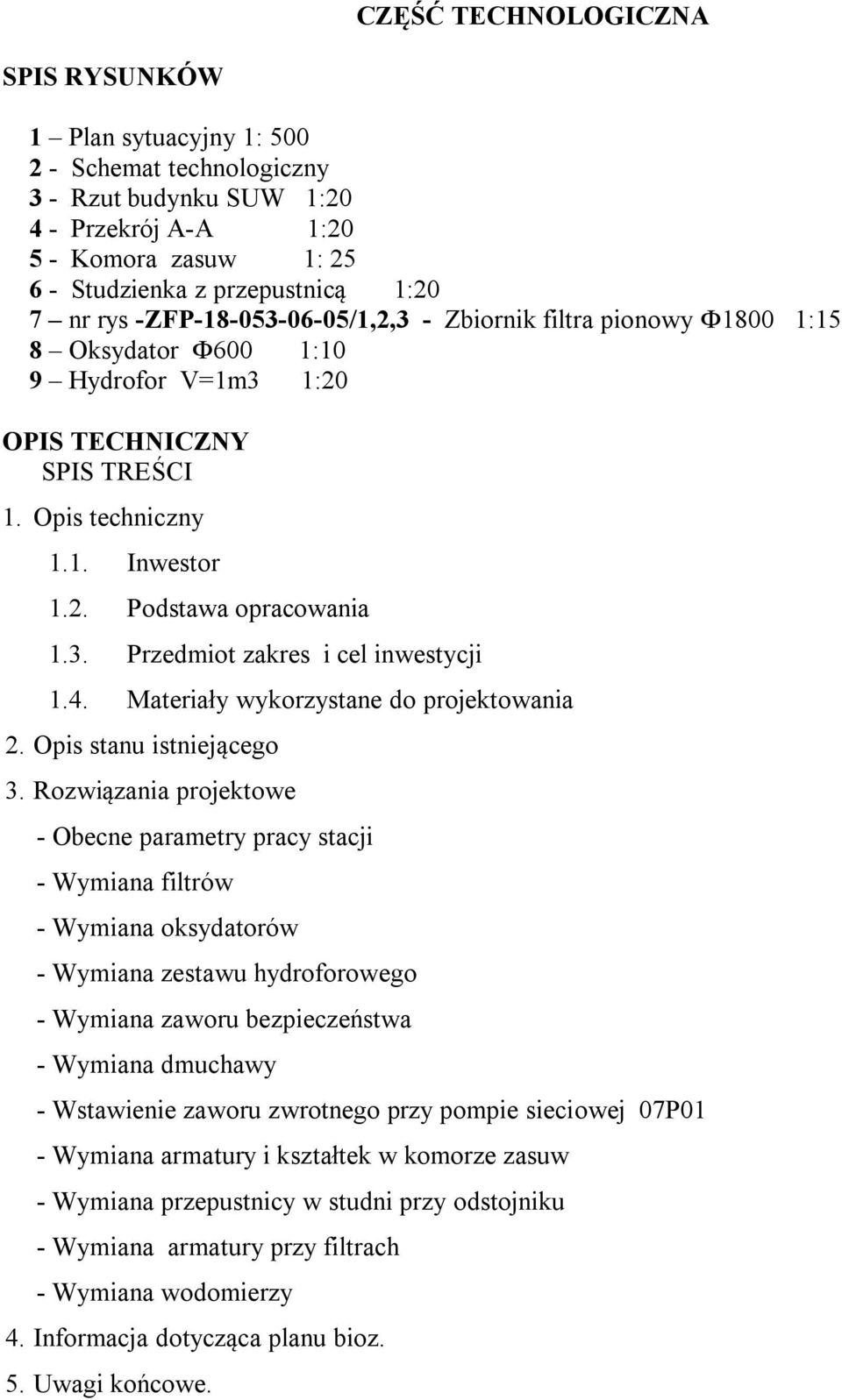

1 CZĘŚĆ TECHNOLOGICZNA SPIS RYSUNKÓW 1 Plan sytuacyjny 1: Schemat technologiczny 3 - Rzut budynku SUW 1: Przekrój A-A 1: Komora zasuw 1: Studzienka z przepustnicą 1:20 7 nr rys -ZFP /1,2,3 - Zbiornik filtra pionowy Ф1800 1:15 8 Oksydator Ф600 1:10 9 Hydrofor V=1m3 1:20 OPIS TECHNICZNY SPIS TREŚCI 1. Opis techniczny 1.1. Inwestor 1.2. Podstawa opracowania 1.3. Przedmiot zakres i cel inwestycji 1.4. Materiały wykorzystane do projektowania 2. Opis stanu istniejącego 3. Rozwiązania projektowe - Obecne parametry pracy stacji - Wymiana filtrów - Wymiana oksydatorów - Wymiana zestawu hydroforowego - Wymiana zaworu bezpieczeństwa - Wymiana dmuchawy - Wstawienie zaworu zwrotnego przy pompie sieciowej 07P01 - Wymiana armatury i kształtek w komorze zasuw - Wymiana przepustnicy w studni przy odstojniku - Wymiana armatury przy filtrach - Wymiana wodomierzy 4. Informacja dotycząca planu bioz. 5. Uwagi końcowe.

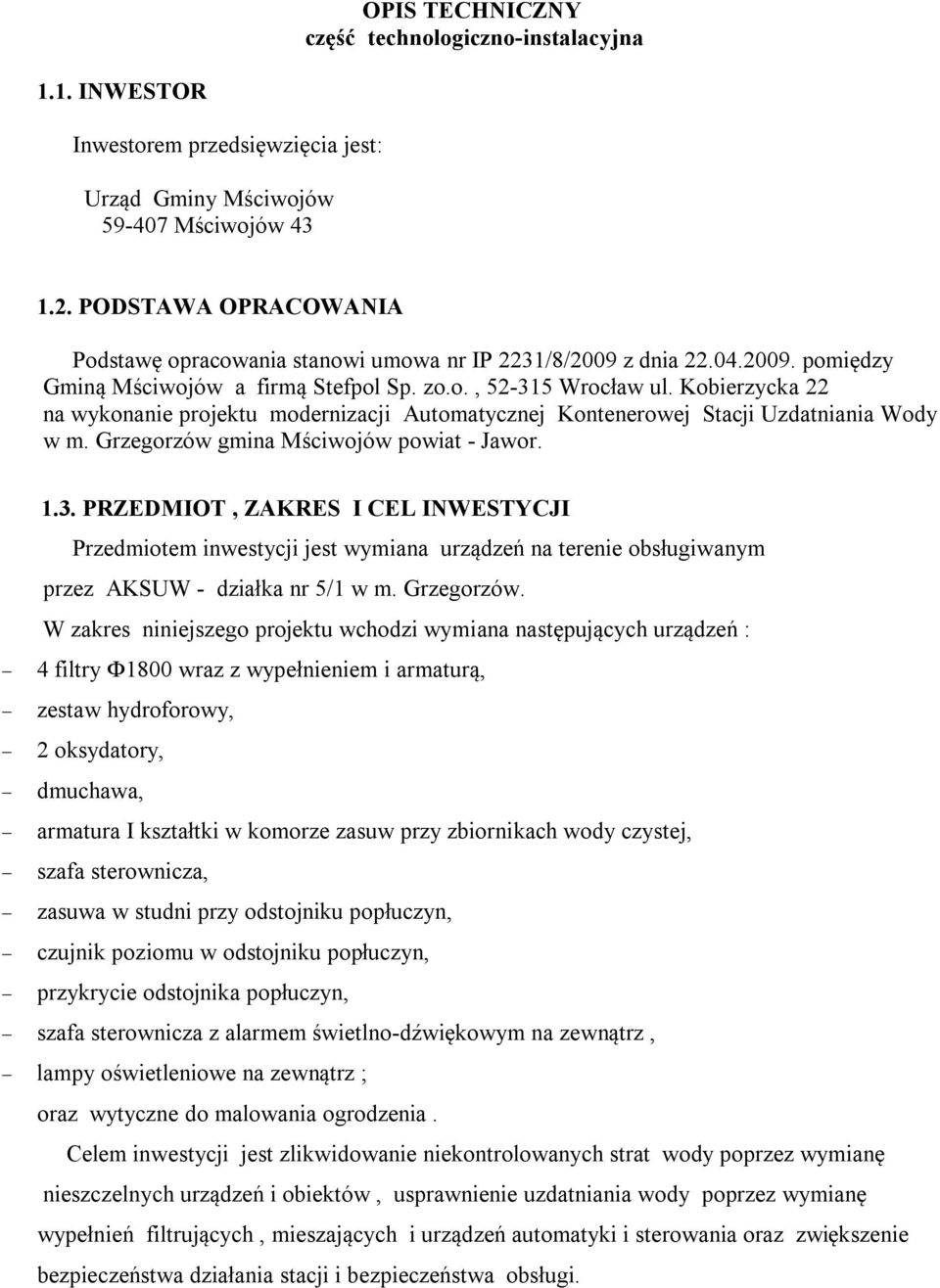

2 OPIS TECHNICZNY część technologiczno-instalacyjna 1.1. INWESTOR Inwestorem przedsięwzięcia jest: Urząd Gminy Mściwojów Mściwojów PODSTAWA OPRACOWANIA Podstawę opracowania stanowi umowa nr IP 2231/8/2009 z dnia pomiędzy Gminą Mściwojów a firmą Stefpol Sp. zo.o., Wrocław ul. Kobierzycka 22 na wykonanie projektu modernizacji Automatycznej Kontenerowej Stacji Uzdatniania Wody w m. Grzegorzów gmina Mściwojów powiat - Jawor PRZEDMIOT, ZAKRES I CEL INWESTYCJI Przedmiotem inwestycji jest wymiana urządzeń na terenie obsługiwanym przez AKSUW - działka nr 5/1 w m. Grzegorzów. W zakres niniejszego projektu wchodzi wymiana następujących urządzeń : 4 filtry Ф1800 wraz z wypełnieniem i armaturą, zestaw hydroforowy, 2 oksydatory, dmuchawa, armatura I kształtki w komorze zasuw przy zbiornikach wody czystej, szafa sterownicza, zasuwa w studni przy odstojniku popłuczyn, czujnik poziomu w odstojniku popłuczyn, przykrycie odstojnika popłuczyn, szafa sterownicza z alarmem świetlno-dźwiękowym na zewnątrz, lampy oświetleniowe na zewnątrz ; oraz wytyczne do malowania ogrodzenia. Celem inwestycji jest zlikwidowanie niekontrolowanych strat wody poprzez wymianę nieszczelnych urządzeń i obiektów, usprawnienie uzdatniania wody poprzez wymianę wypełnień filtrujących, mieszających i urządzeń automatyki i sterowania oraz zwiększenie bezpieczeństwa działania stacji i bezpieczeństwa obsługi.

3 1.3. MATERIAŁY WYKORZYSTANE DO PROJEKTOWANIA Ustalenia i uzgodnienia z inwestorem, Ustalenia z zarządcą sieci wodociągowej i kanalizacyjnej na terenie gminy Mściwojów Przedsiębiorstwem Wodno-Kanalizacyjnym, Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego, Inwentaryzacja, Mapa sytuacyjno-wysokościowa 1: OPIS STANU ISTNIEJĄCEGO Istniejąca stacja uzdatniania wody AKSUW Grzegorzów (Snowidza) w gminie Mściwojów została zaprojektowana i wykonana w 1992 r. przez Stefpol Sp.zo.o. Wrocław ul. Polarna 10. Stacja została zaprojektowana na wydajność 40 m2/h, a w chwili obecnej aktualny pobór wody wynosi 30 m3/h. Pobór wody następuje z 1 studni głębinowej o głębokości ok. 30 m, znajdującej się w granicach ogrodzenia ; brak jest studni awaryjnej. Proces uzdatniania wody podziemnej polega na napowietrzaniu, odżelazianiu, odmanganianiu i dezynfekcji wody. Uzdatnianie przebiega na następujących urządzeniach : 2 filtrach odżelaziających ze złożem piaskowym, 2 filtrach odmanganiających ze złożem piaskowym, Napowietrzanie następuje przed odżelazianiem i przed odmanganianiem. Po usunięciu żelaza i manganu woda poddawana jest chlorowaniu i następnie pod ciśnieniem pomp we współpracy z hydroforem podawana do sieci. Zapas wody utrzymywany jest w 2 zbiornikach wody czystej. Ścieki z płukania filtrów przepływają do odstojnika I dalej do rowu. W wyniku oględzin stwierdzono zły stan techniczny większości urządzeń, a w szczególności : zardzewiałe i przeciekające 3 filtry : 2 odmanganiacze i 1 odżelaziacz, niesprawność przepustnicy automatycznej przy filtrze, zardzewiała armatura, ślady przecieków wody przy armaturze. zardzewiały hydrofor i oksydatory, zalana wodą komora oraz zardzewiała armatura w komorze zasuw przy zbiornikach wody czystej, zardzewiałe zawory przy pompach., brak zaworu zwrotnego na pompie sieciowej, brak przykrycia odstojnika popłuczyn. Niesprawna przepustnica automatyczna przy filtrze uniemożliwia płukanie filtra lub uniemożliwia przepływ wody, co powoduje słabe uzdatnianie wody Zardzewiała armatura powoduje trudności w prawidłowej eksploatacji stacji. Przecieki powodują wzrost wilgotności w pomieszczeniu i przy niesprawnym osuszaczu zwiększają korozję urządzeń.

4 3. ROZWIĄZANIA PROJEKTOWE Po modernizacji AKSUW, w wyniku wymiany urządzeń o podobnych parametrach, jak poprzednio, utrzymywany będzie ten sam proces uzdatniania wody polegający na : utlenianiu, odżelazianiu, odmanganianiu i dezynfekowaniu. Kontener stacji jest ogrzewany istniejącym grzejnikiem elektrycznym do temperatury min +8 C oraz osuszany istn, osuszaczem powietrza w zakresie wilgotności względnej %. W kontenerze znajdują sie kratki nawiewne i wywiewne umozliwiające wentylację grawitacyjną. Obecne parametry pracy stacji wydajność stacji uzdatniania wody 30 m3/h, ciśnienie wody na wyjściu do sieci wodociągowej 0,35 MPa, zawartość żelaza i manganu w wodzie uzdatnionej przekracza wartości dopuszczalne. W wyniku modernizacji należy się spodziewać podwyższenia stopnia uzdatniania wody. Wymiana urządzeń nastąpi w istniejących obiektach i nie wymaga wykonywania wykopów ziemnych. Wymiana filtrów: 03Z01,03Z02 filtry odzelaziające służące do usuwania wodorotlenków żelaza. 05Z01, 05Z02- filtry odmanganiające służące do usuwania związków manganu. Wymienione zostaną 4 filtry na filtry o następujących parametrach: średnica Ф1800 mm, wysokość 2984 mm, pojemność V = 5,3 m3, na ciśnienie 6 bar, króćce przyłączeniowe wody 2xDN150, króciec przyłączeniowy powietrza DN80, złoze filtracyjne piaskowe o uziarnieniu 0,8 1,4mm, wysokość złoża piaskowego 1,2 m, objętość V= 3 m3, warstwa żwiru o wysokości 0,2 m, o uziarnieniu 3 5 mm, V= 0,51 m3, prędkość filtracji ~ 8 m/h, materiał stal, rozstaw 4 nóg w osiach mm, wyposażenie we właz i uchwyty do podnoszenia. masa 1800 kg. Wymiana oksydatorów: 02Z01, 04Z01 - oksydatory (mieszacze wodno-powietrzne) służące do intensywnego wymieszania wody z dozowanym powietrzem. Wymiana 2 oksydatorów na oksydatory o następujacych parametrach: średnica Ф600 mm, poprzednia średnica - Ф500 mm, wysokość 860 mm, pojemność 0,150 m3, prędkość przepływu v 0,039 m/s, czas kontaktu ~ 14 s, wypełnienie :pierścienie Białeckiego perforowane walce ceramiczne o wymiarach d=50mm, h=50mm, objętość warstwy pierścieni na 1 oksydator - Vp 0,2 m3, króciec wlotowy i wylotowy wody 2 xdn150, króciec powietrza ¾, materiał stal, konstrukcja stalowa na 3 nogach, poprzednio - 4 nogi,

5 masa 110 kg. Wymiana zestawu hydroforowego 07ZO1 zbiornik hydroforowy służy do amortyzowania uderzeń wodnych oraz do ciśnieniowego sterowania pracą jednej pompy. Wymiana hydroforu na hydrofor o następujących parametrach: średnica Ф800 mm, pojemność V=1m3, średnica króćca przyłączeniowego DN100, króciec sprężonego powietrza 1, wysokość ~ 2500 mm, na ciśnienie 10 bar, wyposażony w wodowskaz, manometr, 3 uchwyty do podnoszenia, właz, materiał stal, konstrukcja podwieszana na 2 zaczepach, masa 265 kg. Wymiana zaworu bezpieczeństwa 07AO9 - zawór bezpieczeństwa stanowi dodatkowe zabezpieczenie sieci przed nagłym wzrostem ciśnienia ponad ustawioną wartość 0,6 MPa. Dobór zaworu bezpieczeństwa Fo = G / (44,6 x 10-6 x αc (p1 p2 ) ρ ), mm 2 G obliczeniowy strumień wody, kg/s; αc - współczynnik wypływu dla zaworu dla cieczy = 0,25 ; p1 maksymalne nadciśnienie wody przed zaworem bezpieczeństwa równe ciśnieniu dopuszczalnemu zwiększonemu o 10%, kpa ; p2 - nadciśnienie za zaworem bezpieczeństwa w przestrzeni, do której woda wypływa z zaworu bezpieczeństwa, kpa. Fo pole przekroju siedliska zaworu, mm 2 G = V x ρ G = 0,0111 m3/s x 1000 kg/m3 = 11,1 kg/s Fo = 11,1 kg/s / (44,6 x 10-6 x0,25 x (660 0 ) x 1000 kg/m3) Fo = 11,1 / (44,6 x 10-6 x0,25 x 812,4) Fo = 11,1 x 10 6 / (9058,3) Fo = 1225 mm 2 Średnica zaworu bezpieczeństwa powinna wynosić min DN65mm. Dobrano zawór bezpieczeństwa kołnierzowy kątowy sprężynowy z uszczelnieniem twardym, typu Si2501/02, DN80mm, np. f-y: Śląskie Zakłady Armatury Przemysłowej Armak w Sosnowcu. Wymiana dmuchawy 08DO1 dmuchawa powietrza służy do płukania powietrznego filtrów. Wymieniona zostanie dmuchawa typu K10R na dmuchawę typu DR100To następujących parametrach: wydajność 2,57 m3/min, nadciśnienie 700 mbar, moc silnika 5,5 kw,

6 obroty wirnika 3697/min, temperatura powietrza sprężonego 105 C, głośność 87 db, masa 209 kg, wyposażenie agregatu w filtr powietrza zasysanego, zawór bezpieczeństwa na tłoczeniu, manometr ciśnienia powietrza tłoczonego, klapę przeciwzwrotną, przyłącze kompensacyjne do instalacji. Dmuchawwa sterowana jest automatycznie w zależności od wymaganej częstotliwości płukania filtrów. Wstawienie zaworu zwrotnego przy pompie sieciowej 07P01. 07AO1 -zawór zwrotny na przewodzie tłocznym pompy sieciowej, o następujacych parametrach: średnica DN 65mm, długość zabudowy 170 mm, kołnierze na 1,6 MPa, Do=145mm, 4xd18mm. Wymiana armatury i kształtek w komorze zasuw Komora zasuw umieszczona jest przy 2 zbiornikach wody czystej, obejmuje ona armaturę i kształtki na przewodach odprowadzających wodę ze zbiorników: spustowych, przelewowych, prowadzących wodę do budynku AKSUW. W projekcie pozostawiono taki sam układ przwodów i usytuowania zasuw oraz wielkości zasuw i rurociągów. Zasuwy kołnierzowe z miekkim uszczelnieniem umieszczone będą, jak poprzednio, na przewodach spustowych 2xDN150, np f-y Hawle. oraz na przewodach prowadzących wodę do AKSUW. - 2xDN200. Na połączeniach zastosowano kształtki kołnierzowe ze stali ocynkowanej. W celu umożliwienia szczelnego montażu armatury w komorze, na rurociągach umieszczone będą dodatkowo łączniki rurowo-kołnierzowe z luzem ze stali ocynkowanej. W komorze wymienione zostaną przejścia szczelne rurociągów przez ściany komory na przejścia typowe typu KS z łańcuchem uszczelniającym np f-y Integra. Wymiana przepustnicy w studni przy odstojniku 12AO1- przepustnica z napędem elektrycznym do współpracy z czujnikiem poziomu-12l01 w odstojniku popłuczyn. W przypadku wystąpienia maksymalnego poziomu ścieków w odstojniku, przepustnica ta otwiera się automatycznie odprowadzając oczyszczone popłuczyny poprzez kanalizację do rowu. Zastosowano przepustnicę międzykołnierzową DN150 typu Z011A/K1 z napędem elektrycznym np f-y EBRO. W celu ułatwienia montażu przepustnicy na istniejącym rurociągu Ф168 stalowym umieszczony będzie dodatkowo łącznik kołnierzowo-rurowy z luzem DN150 typu T-KXA(LS) np f-y Termochem Łódź. Wymiana armatury przy filtrach Wymienione zostaną przepustnice automatyczne z napędami pneumatycznymi przy filtrach. Zastosowane zostaną przepustnice międzykołnierzowe sterowane automatycznie w zależności od pracy filtrów lub płukania, np f-y EBRO (jak poprzednio). Wymiana wodomierzy 07M007- wodomierz 07M01 przetwornik ciśnienia Wymieniony zostanie wodomierz,dn100 na przepływ nominalny 40 m3/h,

7 np firmy POWOGAZ MZ100; oraz przetwornik ciśnienia na DN100 od 0,0 do 1 MPa, np f-y Apliesens. 4. Informacja dotycząca planu bioz Zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U ), projektowany zakres robót wymaga sporządzenia informacji dotyczącej bioz w zakresie: - określonym przez 6 ust. 1b) - roboty, przy których wykonywaniu wystepuje ryzyko upadku z wysokości ponad 5m, określonym przez 6 ust. 1f) roboty wykonywane przy użyciu dźwigów lub śmigłowców; określonym przez 6 ust. 1k) - roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych, - określonym przez 6 ust. 6a) - roboty wykonywane w zbiornikach, kanałach, wnętrzach urządzeń technicznych I innych niebezpiecznych przestrzeniach zamknietych - określonym przez 6 ust. 10) - roboty budowlane prowadzone przy montazu I demontazu ciężkich elementów prefabrykowanych- roboty, których masa przekracza 1,0 t. 5. Uwagi końcowe -Roboty zwiazane z budową wykonywać zgodnie z obowiązującymi przepisami w zakresie BHP rozporządzenie ministra infrastruktury z dnia w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47 poz.41 z 2003r.) - Roboty nalezy prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru instalacji sanitarnych I przemysłowych oraz z zaleceniami producentów.
