1 Rozdzielnice pierścieniowe kv 630A licencja

2

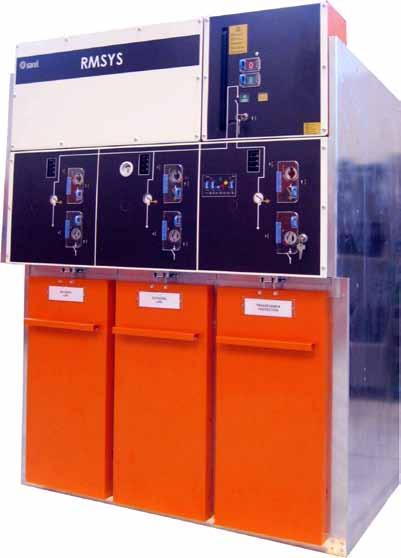

3 informacje ogólne jest rozdzielnicą monoblokową. Składa się z przedziału ze stali nierdzewnej zawierającego wszystkie części i elementy. Rozdzielnica zawiera wewnątrz rozłącznik trzy pozycyjny oraz wyłącznik próżniowy lub bezpiecznikowy dla zasilania transformatorów. Osprzęt jest na panelach mocowanych do ramy. Zawór bezpieczeństwa zapewnia bezpieczeństwo w przypadku przekroczenia dozwolonego ciśnienia w przedziale, zgodnie z normą IEC Struktura podzielona jest na przedziały, po jednym dla każdej linii, dla podłączenia kabli. zastosowanie Rozdzielnica zaprojektowana jest do użytku w sieciach rozdzielczych wtórnej dystrybucji publicznej lub prywatnej o napięci do 24 kv. Nadaje się także do ochrony stacji zasilających. Z napędem ręcznym lub silnikowym z trzema pozycjami obrotu rozłącznika izolacji. Łączy w sobie funkcje załączone, wyłączone i uziemione. charakterystyka elektryczna rozdzielnicy napięcie znamionowe kv Moc znamionowa częstotliwości wytrzymać napięcia 50Hz 1 minuta (kv rms) Znamionowe napięcie zwarciowe (wartość szczytowa) kv 75 (95)* Zdolność kv 28 (42)* 50 (65)* 125 (125)* Prąd A prąd zwarciowy Zdolność ka ka 20 3s 25 1s 50 62,5 16 3s 20 3s Głównie aktywne obciążenie A Winy upływu A Brak kabli obciążenia A Brak obciążenia transformatorów A * Dane na rynek rosyjski zgodnie z zasadami Gost konfiguracje rozdzielnicy typowe schematy A F I I F I I I F I F I F A VL I I VL I I I VL I V I VL A VP I I VP I I I VP I V I VP 1 połączenie kablowe + 1 Transformatorowy rozłącznik bezpiecznikowy 2 wchodzące / wychodzące + 1 Transformatorowy rozłącznik bezpiecznikowy 3 wchodzące / wychodzące + 1 Transformatorowy rozłącznik bezpiecznikowy 2 wchodzące / wychodzące + 2 Transformatorowy rozłącznik bezpiecznikowy 1 połączenie kablowe + 1 zasilenie linii 630 A - wyłącznik próżniowy 2 wchodzące / wychodzące + 1 zasilenie linii 630 A - wyłącznik próżniowy 3 wchodzące / wychodzące + 1 zasilenie linii 630 A- wyłącznik próżniowy 2 wchodzące / wychodzące + 2 zasilenie linii 630 A - wyłącznik próżniowy 1 połączenie kablowe + 1 Transformatorowy rozłącznik bezpiecznikowy z wyłącznikiem próżniowym 2 wchodzące / wychodzące + 1 Transformatorowy rozłącznik bezpiecznikowy z wyłącznikiem próżniowym 3 przychodzące / wychodzące + 1 Transformatorowy rozłącznik bezpiecznikowy z wyłącznikiem próżniowym 2 przychodzącej / wychodzącej + 2 Transformatorowy rozłącznik bezpiecznikowy z wyłącznikiem próżniowym 2

4 typowe schematy A - F szerokość: 845 mm I - I - F szerokość: 1220 mm I - I - I -F szerokość: 1595 mm I - F - I -F szerokość: 1595 mm 3

5 bezpieczniki Uchwyt bezpiecznika Bezpiecznik Nasadka bezpiecznika jest zaprojektowana i przetestowana pod kątem połączenia bezpośredniego wg. normy IEC Wymiary połączenia bezpiecznikowego musza być zgodne z normą IEC , aneks D Połączenia bezpiecznikowe muszą być typu I o średnicy zacisku ⱷ 45mm, długość całkowitej bezpiecznika do 442mm wymiary połączenia bezpiecznikowego mogą odpowiadać normie DIN43625 a długość puszki jest uzależniona od użycia połączenia bezpiecznikowego o długości 442mm. Dla zainstalowania krótszych bezpieczników poniżej 24kV niezbędny jest adapter bezpiecznikowy. jest zaprojektowana pod łącznik bezpiecznikowy z wybijakiem, musi być typu medium o energii 1J i skoku minimum 20mm. Siła inicjująca powinna być minimum 40Nm. Uwaga podczas wkładania łącznika bezpiecznikowego do puszki igła wybijakowa musi być skierowana na zewnątrz w stosunku do wspornika bezpiecznika. 1600kVA to maksymalna moc transformatora ktory moży być zasilany poprzez dla transformatorów wyższej mocy zaleca się moduł wyłącznika próżniowego wraz z przekaźnikiem CT. Poniższa tabela pokazuje jak należy dobierać łączniki bezpiecznikowe. tabela doboru bezpieczników moc znamoinowa kva Vn = 12 kv Ve = kv Vn = 24 kv Ve = kv *** *** *** *** 160 ***

6 typowe schematy A - VL szerokość: 845 mm I - I - VL szerokość: 1220 mm I - I - I -VL szerokość: 1595 mm I - V - I -VL szerokość: 1595 mm 5

7 typowe schematy I - VP szerokość: 845 mm wysokość: 1500 mm I - I - VP szerokość: 1220 mm wysokość: 1500 mm I - I - I -VP szerokość: 1595 mm wysokość: 1500 mm I - VP - I -VP szerokość: 1595 mm wysokość: 1500 mm 6

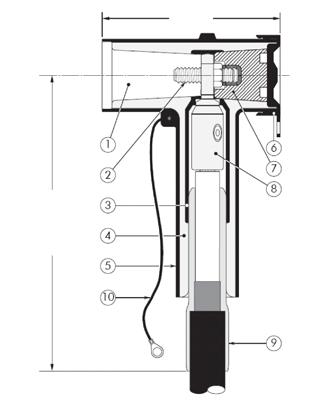

8 terminal budowa 1 - Typ 430 TB C interfejs opisany przez CENELEC EN i śruba mocująca 3 - wkładka przewodząca EPDM 4 - warstwa izolacyjna z EPDM 5 - przewodząca kurtka EPDM 6 - przewodząca osłona gumowa 7 - Podstawowa wtyczka izolacyjna (wersja standardowa bez punktu detekcji) 8 - złącze przewodu 9 - reduktor przewodu 10 - uziemienik napięcie Vn (kv) 12 3 x 430TB - W2 - X 24 3 x K 430TB - W2 - X 7

9 pozostałe instrukcje śruba mocująca 430TCS wtyka izolacyjna + nakladka gumowa 300BIPR złącze obudowy 430BT-630A reduktor przewodu 411CA-W2 W2 min. max. \ 12,0 17, ,0 22, ,0 26, ,5 21, ,5 32, ,5 37,5 27 aluminium DIN sześciokątny miedź DIN sześciokątny 35 35(K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M (K)M-11-2 przykład: kabel 24kV, 150mm2, kompakt linka miedziana o średnicy ponad izolacja 25.5mm. zamówienie 3 x K 430TB (K) M

10 wymiary Typowe schematy A (mm) waga (kg) A - F I - I - F I - I - I- F I - F - I - F A - V I - I - V I - I - I - V I - V - I - V

11 notatki 10
