1 Wyłączniki silnikowe MPX 3 Kompletna oferta urządzeń do ochrony i sterowania silnikami

2 Rozwiązanie na każdą potrzebę Kompletna oferta Wyłączniki silnikowe prądy znamionowe aż do 100A Wyposażenie dodatkowe Współpraca ze stycznikami 3-biegunowymi od 6A do 100A (kategoria AC-3) sam dobierz swój układ rozrusznikowy 2

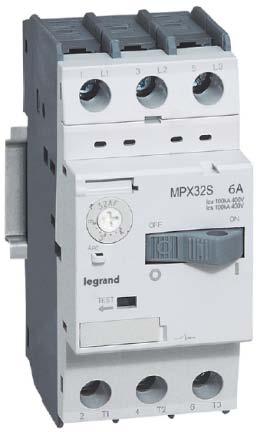

3 Zakres oferty wyłączników MPX 3 22 wartości prądów znamionowych: od 0,16 A do nawet 100 A! Zdolność zwarciowa: Standardowa i Wysoka MPX 3 32S 0,16 A 32 A MPX 3 32H 0,16 A 32 A MPX 3 32MA * 0,16 A 32 A MPX 3 63H 10 A 63 A MPX 3 100H 17 A 100 A * MA : Tylko wyzwalacz elektromagnetyczny / bezzwłoczny 3

4 Zakres oferty wyposażenia dodatkowego Styki pomocnicze frontowe i boczne 1NO1NC, 2NO, 2NC Styki sygnalizacyjne standardowe Styk sygnalizacyjny MA (reakcja tylko na człon zwarciowy) Wyzwalacze wzrostowe (24V, 110V, 230V, 400V) Wyzwalacze podnapięciowe (24V, 110V, 230V, 400V) Obudowa IP65 4

5 Zakres oferty wyposażenia dodatkowego Szyny łączeniowe 32A dla 2,3,4,5 wyłączników Szyny łączeniowe 63A dla 2,3 wyłączników Zaciski zasilające 32A Napęd ręczny obrotowy na drzwi rozdzielnicy Osłona do plombowania (opcjonalna) Łączniki MPX 3 CTX 3 Podstawy montażowe 5

6 Parametry elektryczne Klasa wyzwalania:10 A Zabezpieczenie przed zanikiem napięcia fazy Kategoria pracy IEC/EN (wyłącznik silnikowy) Kat. A IEC/EN (rozrusznik silnikowy) AC-3 Nastawa wyzwalacza zwarciowego: maks. 13 x Ie 6

7 Parametry elektryczne Znamionowe napięcie pracy (Ue): 690V znamionowe napięcie izolacji (Ui): 690V MPX V MPX 3 63 / 100 Znamionowa częstotliwość: 50/60Hz Wytrzymałość na impuls napięciowy(uimp): 6kV 8kV MPX 3 32 MPX 3 63 / 100 7

8 Zdolność zwarciowa Zdolność zwarciowa dla MPX 3 32S Icu 415 V 32A 15kA 17A 20kA 13A 8A 50kA 100kA 0.1A 6kV

9 Zdolność zwarciowa Zdolność zwarciowa dla MPX 3 32H / 32MA Icu 415 V 32A 50kA 17A 50kA 13A 8A 100kA 100kA 0.1A 6kV

10 Zdolność zwarciowa Zdolność zwarciowa dla MPX 3 63H Icu 415 V 50kA 63A 50kA 13A 10A 100kA kV 10

11 Zdolność zwarciowa Zdolność zwarciowa dla MPX 3 100H Icu 415 V 50kA 100A 75kA 63A 17A 100kA kV 11

12 Wysoka wytrzymałość Wysoka trwałość mechaniczna Do przestawień (MPX 3 32 S/H/MA) Wysoka trwałość elektryczna Do operacji łączeniowych (MPX 3 32 S/H/MA) wytrzymałość wydajność niezawodność Maksymalna liczba cykli na godzinę: 25 12

13 Konfiguracja ze stycznikami CTX 3 Podstawy i łączniki dostępne dla każdego gabarytu MPX 3 32, MPX 3 63, MPX

14 Kompaktowe wymiary Wyłączniki MPX 3 zostały zaprojektowane tak aby zoptymalizować zajmowane miejsce w rozdzielnicy elektrycznej 45mm 55mm 70mm 14

15 Łatwe oprzewodowanie: zaciski Pojemności zacisków MPX 3 32S/H/MA 1 x 10mm² - 2 x 6mm² MPX 3 63H 1 x 35mm² - 2 x 35mm² MPX 3 100H 1 x 70mm² - 2 x 50mm² 15

16 Łatwa konfiguracja ustawień Nastawa wyzwalacza termicznego dla ochrony uzwojeń silnika Miejsce na opcjonalną osłonę do plombowania nastaw Nastawy wyzwalacza termicznego Funkcja testu 16

17 Bezpieczna obsługa Bezkompromisowe bezpieczeństwo Zaciski o stopniu ochrony IP 2X zapobiegają bezpośredniemu kontaktowi z częściami pod napięciem Ergonomiczna dźwignia obrotowa 17

18 Bezpieczna obsługa Blokada kłódkowa Zapobiega niezamierzonym operacjom 18

19 Certyfikaty Deklaracja zgodności Zgodność z normami: IEC/EN IEC/EN IEC/EN UL508 GB14048 Zgodność z ROHS 19
