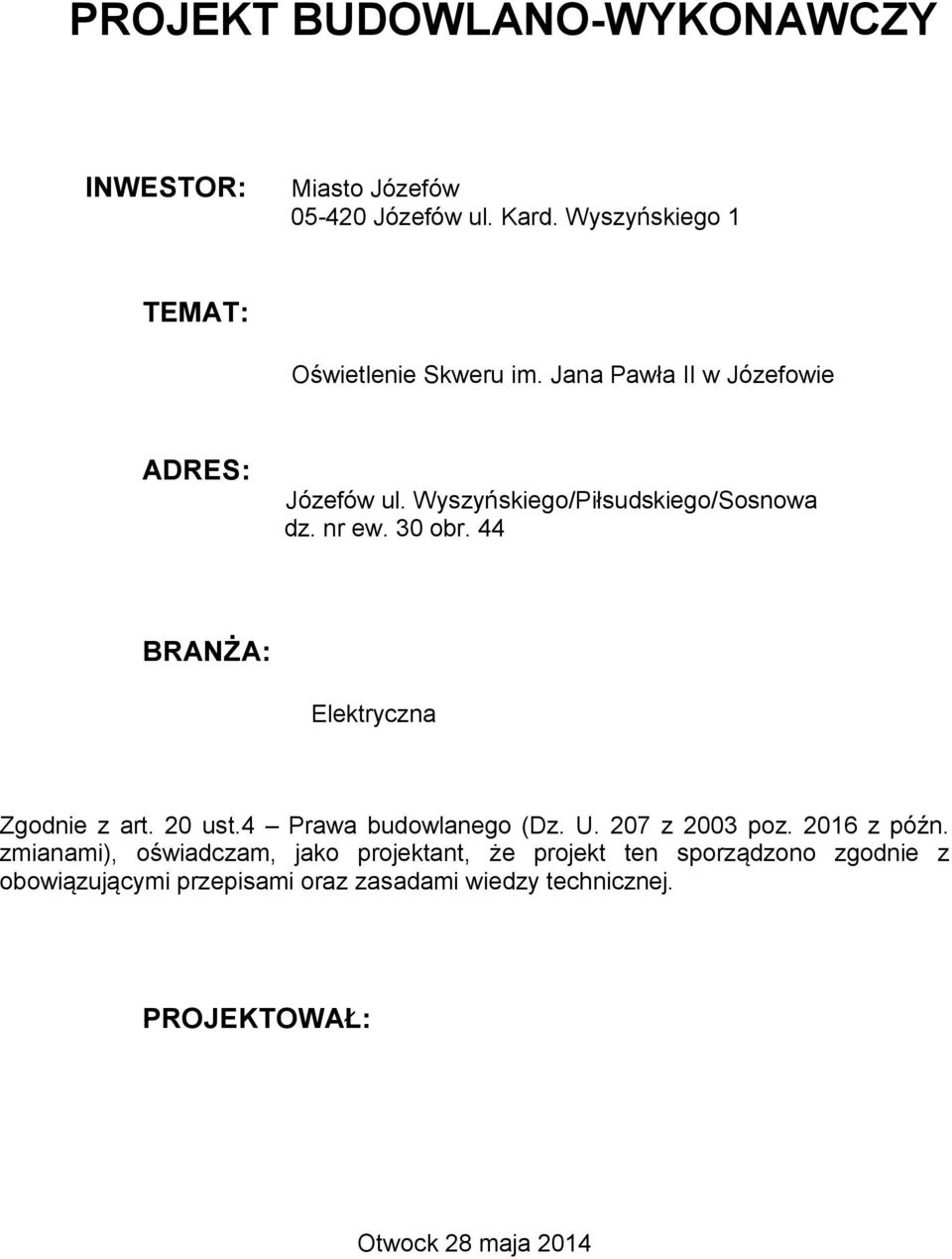

1 PROJEKT BUDOWLANO-WYKONAWCZY INWESTOR: Miasto Józefów Józefów ul. Kard. Wyszyńskiego 1 TEMAT: Oświetlenie Skweru im. Jana Pawła II w Józefowie ADRES: Józefów ul. Wyszyńskiego/Piłsudskiego/Sosnowa dz. nr ew. 30 obr. 44 BRANŻA: Elektryczna Zgodnie z art. 20 ust.4 Prawa budowlanego (Dz. U. 207 z 2003 poz z późn. zmianami), oświadczam, jako projektant, że projekt ten sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTOWAŁ: Otwock 28 maja 2014

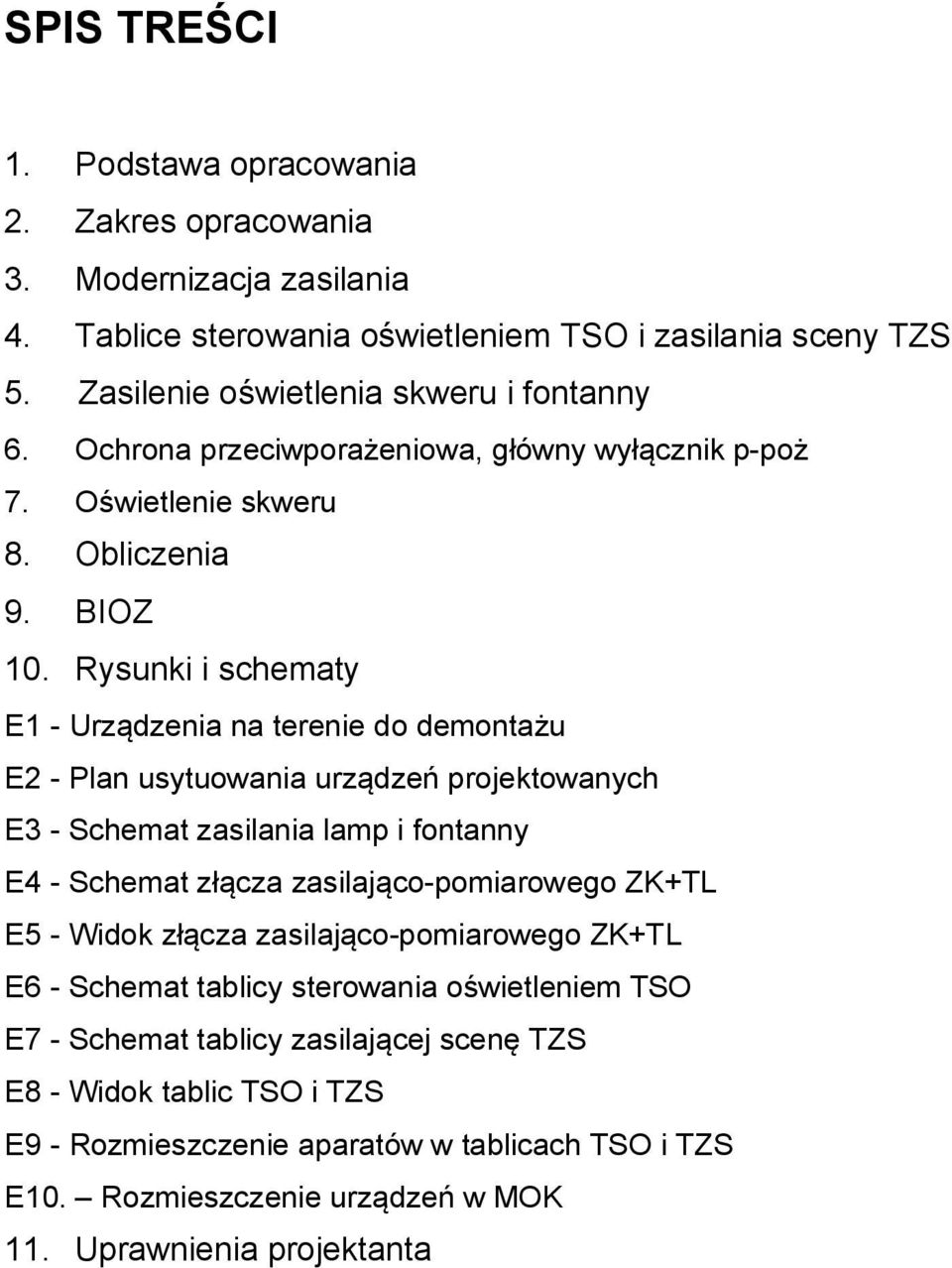

2 SPIS TREŚCI 1. Podstawa opracowania 2. Zakres opracowania 3. Modernizacja zasilania 4. Tablice sterowania oświetleniem TSO i zasilania sceny TZS 5. Zasilenie oświetlenia skweru i fontanny 6. Ochrona przeciwporażeniowa, główny wyłącznik p-poż 7. Oświetlenie skweru 8. Obliczenia 9. BIOZ 10. Rysunki i schematy E1 - Urządzenia na terenie do demontażu E2 - Plan usytuowania urządzeń projektowanych E3 - Schemat zasilania lamp i fontanny E4 - Schemat złącza zasilająco-pomiarowego ZK+TL E5 - Widok złącza zasilająco-pomiarowego ZK+TL E6 - Schemat tablicy sterowania oświetleniem TSO E7 - Schemat tablicy zasilającej scenę TZS E8 - Widok tablic TSO i TZS E9 - Rozmieszczenie aparatów w tablicach TSO i TZS E10. Rozmieszczenie urządzeń w MOK 11. Uprawnienia projektanta

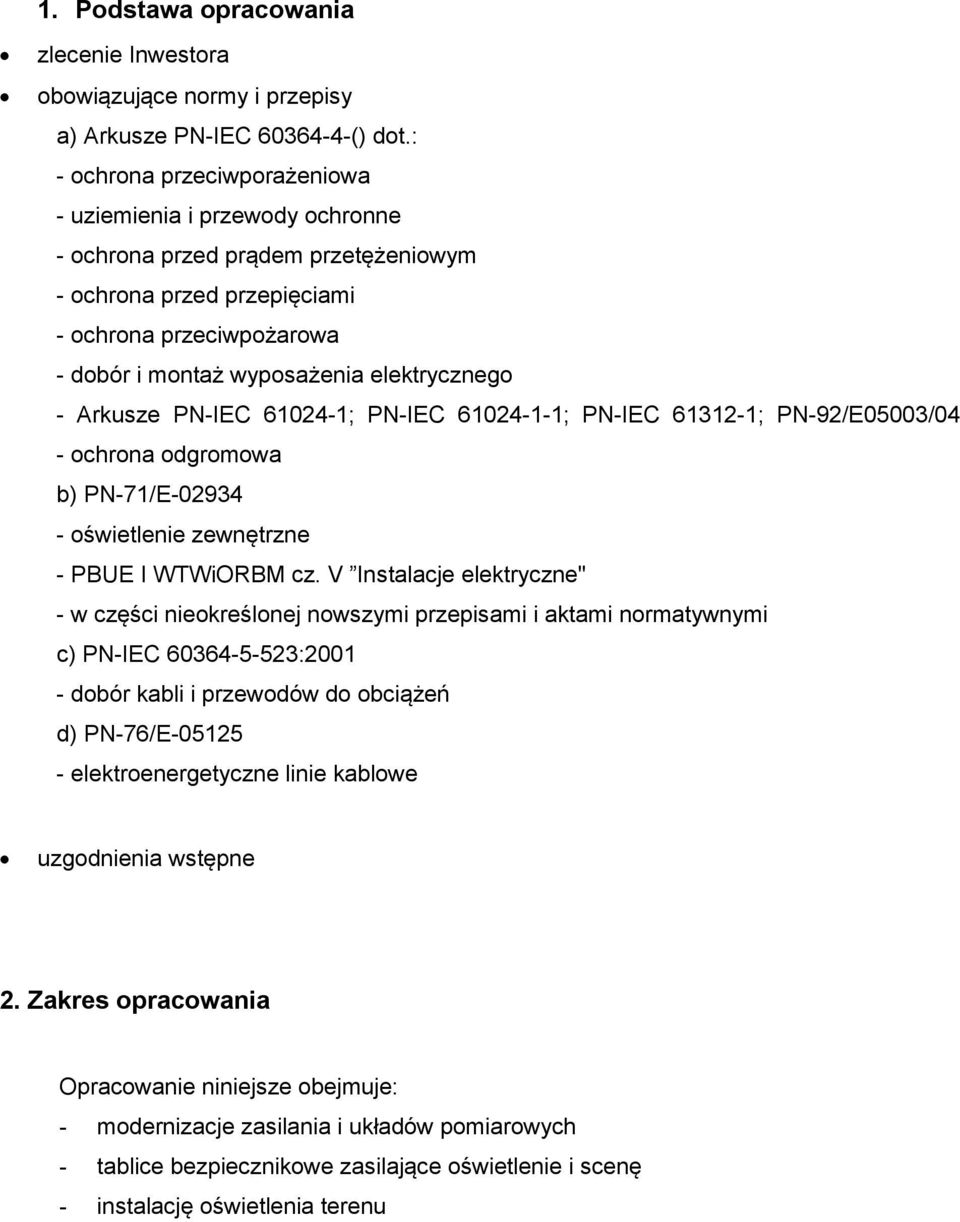

3 1. Podstawa opracowania zlecenie Inwestora obowiązujące normy i przepisy a) Arkusze PN-IEC () dot.: - ochrona przeciwporażeniowa - uziemienia i przewody ochronne - ochrona przed prądem przetężeniowym - ochrona przed przepięciami - ochrona przeciwpożarowa - dobór i montaż wyposażenia elektrycznego - Arkusze PN-IEC ; PN-IEC ; PN-IEC ; PN-92/E05003/04 - ochrona odgromowa b) PN-71/E oświetlenie zewnętrzne - PBUE I WTWiORBM cz. V Instalacje elektryczne" - w części nieokreślonej nowszymi przepisami i aktami normatywnymi c) PN-IEC : dobór kabli i przewodów do obciążeń d) PN-76/E elektroenergetyczne linie kablowe uzgodnienia wstępne 2. Zakres opracowania Opracowanie niniejsze obejmuje: - modernizacje zasilania i układów pomiarowych - tablice bezpiecznikowe zasilające oświetlenie i scenę - instalację oświetlenia terenu

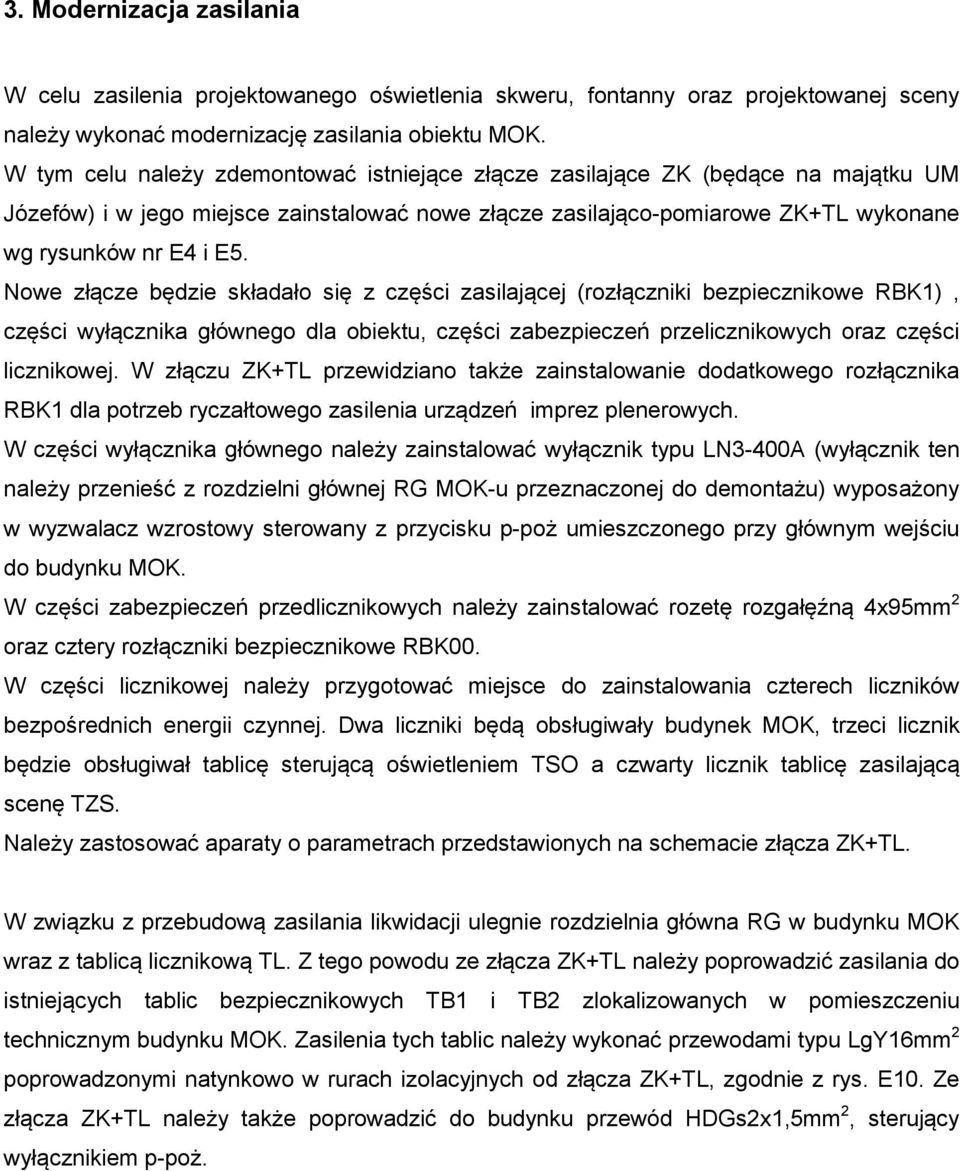

4 3. Modernizacja zasilania W celu zasilenia projektowanego oświetlenia skweru, fontanny oraz projektowanej sceny należy wykonać modernizację zasilania obiektu MOK. W tym celu należy zdemontować istniejące złącze zasilające ZK (będące na majątku UM Józefów) i w jego miejsce zainstalować nowe złącze zasilająco-pomiarowe ZK+TL wykonane wg rysunków nr E4 i E5. Nowe złącze będzie składało się z części zasilającej (rozłączniki bezpiecznikowe RBK1), części wyłącznika głównego dla obiektu, części zabezpieczeń przelicznikowych oraz części licznikowej. W złączu ZK+TL przewidziano także zainstalowanie dodatkowego rozłącznika RBK1 dla potrzeb ryczałtowego zasilenia urządzeń imprez plenerowych. W części wyłącznika głównego należy zainstalować wyłącznik typu LN3-400A (wyłącznik ten należy przenieść z rozdzielni głównej RG MOK-u przeznaczonej do demontażu) wyposażony w wyzwalacz wzrostowy sterowany z przycisku p-poż umieszczonego przy głównym wejściu do budynku MOK. W części zabezpieczeń przedlicznikowych należy zainstalować rozetę rozgałęźną 4x95mm 2 oraz cztery rozłączniki bezpiecznikowe RBK00. W części licznikowej należy przygotować miejsce do zainstalowania czterech liczników bezpośrednich energii czynnej. Dwa liczniki będą obsługiwały budynek MOK, trzeci licznik będzie obsługiwał tablicę sterującą oświetleniem TSO a czwarty licznik tablicę zasilającą scenę TZS. Należy zastosować aparaty o parametrach przedstawionych na schemacie złącza ZK+TL. W związku z przebudową zasilania likwidacji ulegnie rozdzielnia główna RG w budynku MOK wraz z tablicą licznikową TL. Z tego powodu ze złącza ZK+TL należy poprowadzić zasilania do istniejących tablic bezpiecznikowych TB1 i TB2 zlokalizowanych w pomieszczeniu technicznym budynku MOK. Zasilenia tych tablic należy wykonać przewodami typu LgY16mm 2 poprowadzonymi natynkowo w rurach izolacyjnych od złącza ZK+TL, zgodnie z rys. E10. Ze złącza ZK+TL należy także poprowadzić do budynku przewód HDGs2x1,5mm 2, sterujący wyłącznikiem p-poż.

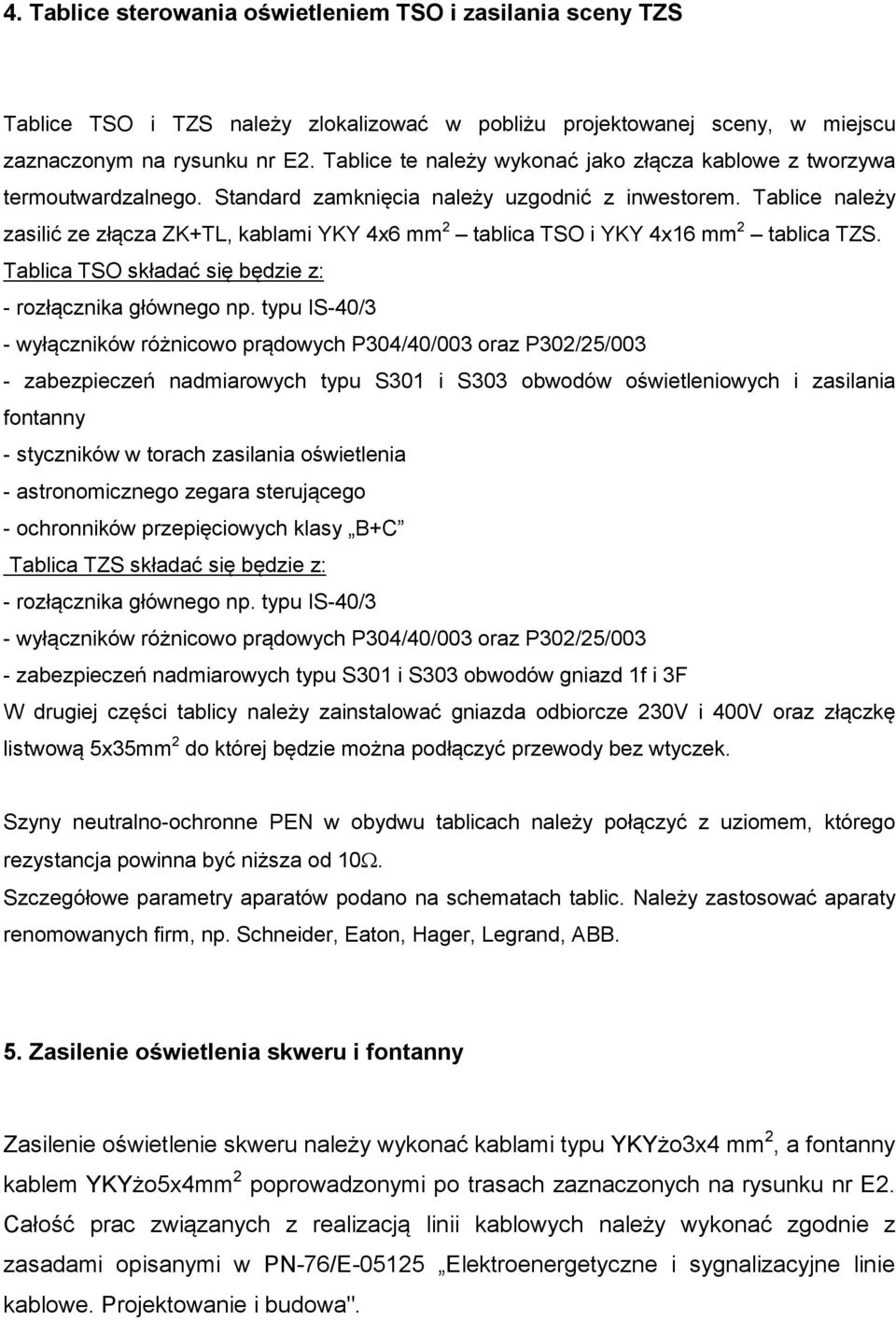

5 4. Tablice sterowania oświetleniem TSO i zasilania sceny TZS Tablice TSO i TZS należy zlokalizować w pobliżu projektowanej sceny, w miejscu zaznaczonym na rysunku nr E2. Tablice te należy wykonać jako złącza kablowe z tworzywa termoutwardzalnego. Standard zamknięcia należy uzgodnić z inwestorem. Tablice należy zasilić ze złącza ZK+TL, kablami YKY 4x6 mm 2 tablica TSO i YKY 4x16 mm 2 tablica TZS. Tablica TSO składać się będzie z: - rozłącznika głównego np. typu IS-40/3 - wyłączników różnicowo prądowych P304/40/003 oraz P302/25/003 - zabezpieczeń nadmiarowych typu S301 i S303 obwodów oświetleniowych i zasilania fontanny - styczników w torach zasilania oświetlenia - astronomicznego zegara sterującego - ochronników przepięciowych klasy B+C Tablica TZS składać się będzie z: - rozłącznika głównego np. typu IS-40/3 - wyłączników różnicowo prądowych P304/40/003 oraz P302/25/003 - zabezpieczeń nadmiarowych typu S301 i S303 obwodów gniazd 1f i 3F W drugiej części tablicy należy zainstalować gniazda odbiorcze 230V i 400V oraz złączkę listwową 5x35mm 2 do której będzie można podłączyć przewody bez wtyczek. Szyny neutralno-ochronne PEN w obydwu tablicach należy połączyć z uziomem, którego rezystancja powinna być niższa od 10. Szczegółowe parametry aparatów podano na schematach tablic. Należy zastosować aparaty renomowanych firm, np. Schneider, Eaton, Hager, Legrand, ABB. 5. Zasilenie oświetlenia skweru i fontanny Zasilenie oświetlenie skweru należy wykonać kablami typu YKYżo3x4 mm 2, a fontanny kablem YKYżo5x4mm 2 poprowadzonymi po trasach zaznaczonych na rysunku nr E2. Całość prac związanych z realizacją linii kablowych należy wykonać zgodnie z zasadami opisanymi w PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa".

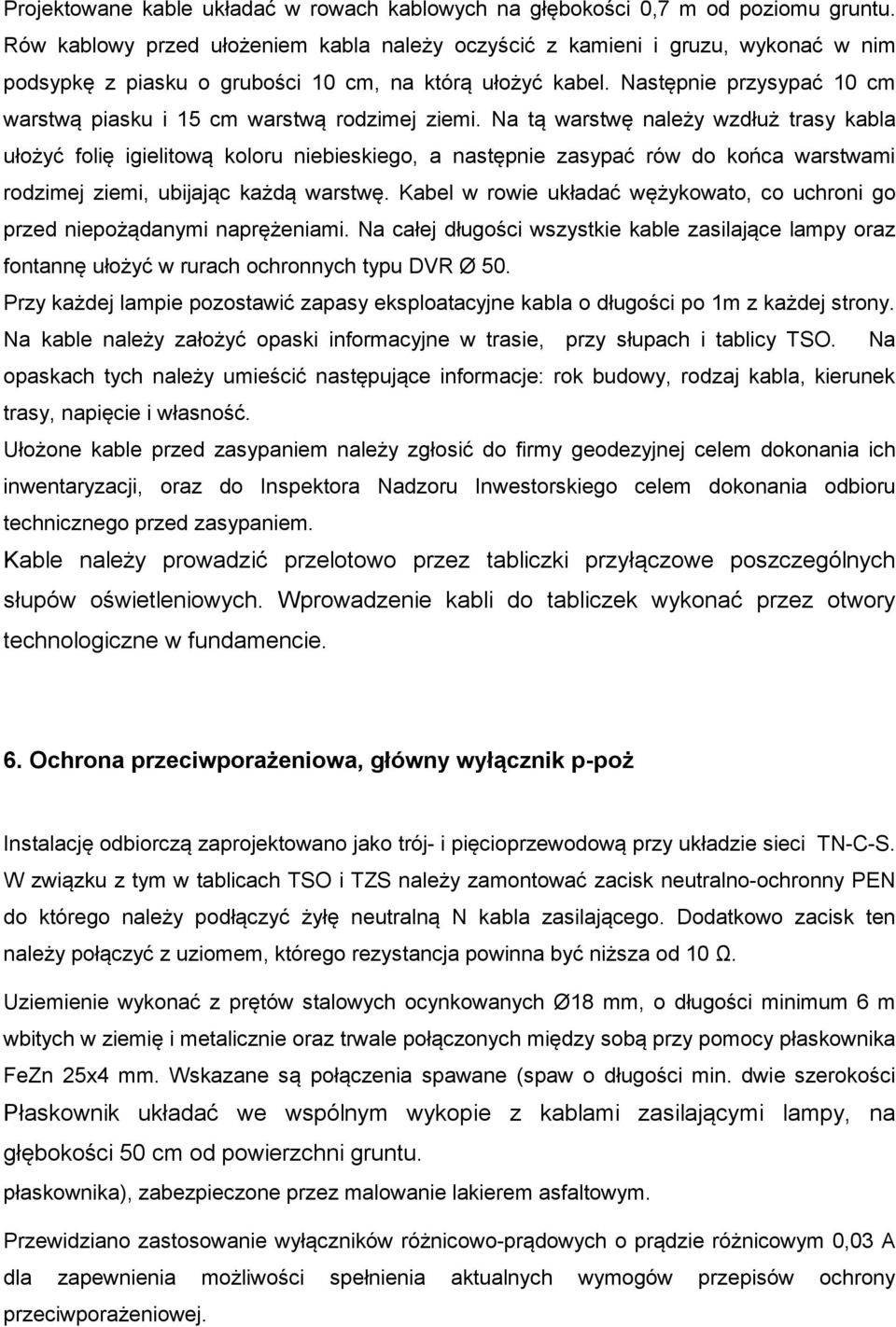

6 Projektowane kable układać w rowach kablowych na głębokości 0,7 m od poziomu gruntu. Rów kablowy przed ułożeniem kabla należy oczyścić z kamieni i gruzu, wykonać w nim podsypkę z piasku o grubości 10 cm, na którą ułożyć kabel. Następnie przysypać 10 cm warstwą piasku i 15 cm warstwą rodzimej ziemi. Na tą warstwę należy wzdłuż trasy kabla ułożyć folię igielitową koloru niebieskiego, a następnie zasypać rów do końca warstwami rodzimej ziemi, ubijając każdą warstwę. Kabel w rowie układać wężykowato, co uchroni go przed niepożądanymi naprężeniami. Na całej długości wszystkie kable zasilające lampy oraz fontannę ułożyć w rurach ochronnych typu DVR Ø 50. Przy każdej lampie pozostawić zapasy eksploatacyjne kabla o długości po 1m z każdej strony. Na kable należy założyć opaski informacyjne w trasie, przy słupach i tablicy TSO. Na opaskach tych należy umieścić następujące informacje: rok budowy, rodzaj kabla, kierunek trasy, napięcie i własność. Ułożone kable przed zasypaniem należy zgłosić do firmy geodezyjnej celem dokonania ich inwentaryzacji, oraz do Inspektora Nadzoru Inwestorskiego celem dokonania odbioru technicznego przed zasypaniem. Kable należy prowadzić przelotowo przez tabliczki przyłączowe poszczególnych słupów oświetleniowych. Wprowadzenie kabli do tabliczek wykonać przez otwory technologiczne w fundamencie. 6. Ochrona przeciwporażeniowa, główny wyłącznik p-poż Instalację odbiorczą zaprojektowano jako trój- i pięcioprzewodową przy układzie sieci TN-C-S. W związku z tym w tablicach TSO i TZS należy zamontować zacisk neutralno-ochronny PEN do którego należy podłączyć żyłę neutralną N kabla zasilającego. Dodatkowo zacisk ten należy połączyć z uziomem, którego rezystancja powinna być niższa od 10 Ω. Uziemienie wykonać z prętów stalowych ocynkowanych Ø18 mm, o długości minimum 6 m wbitych w ziemię i metalicznie oraz trwale połączonych między sobą przy pomocy płaskownika FeZn 25x4 mm. Wskazane są połączenia spawane (spaw o długości min. dwie szerokości Płaskownik układać we wspólnym wykopie z kablami zasilającymi lampy, na głębokości 50 cm od powierzchni gruntu. płaskownika), zabezpieczone przez malowanie lakierem asfaltowym. Przewidziano zastosowanie wyłączników różnicowo-prądowych o prądzie różnicowym 0,03 A dla zapewnienia możliwości spełnienia aktualnych wymogów przepisów ochrony przeciwporażeniowej.

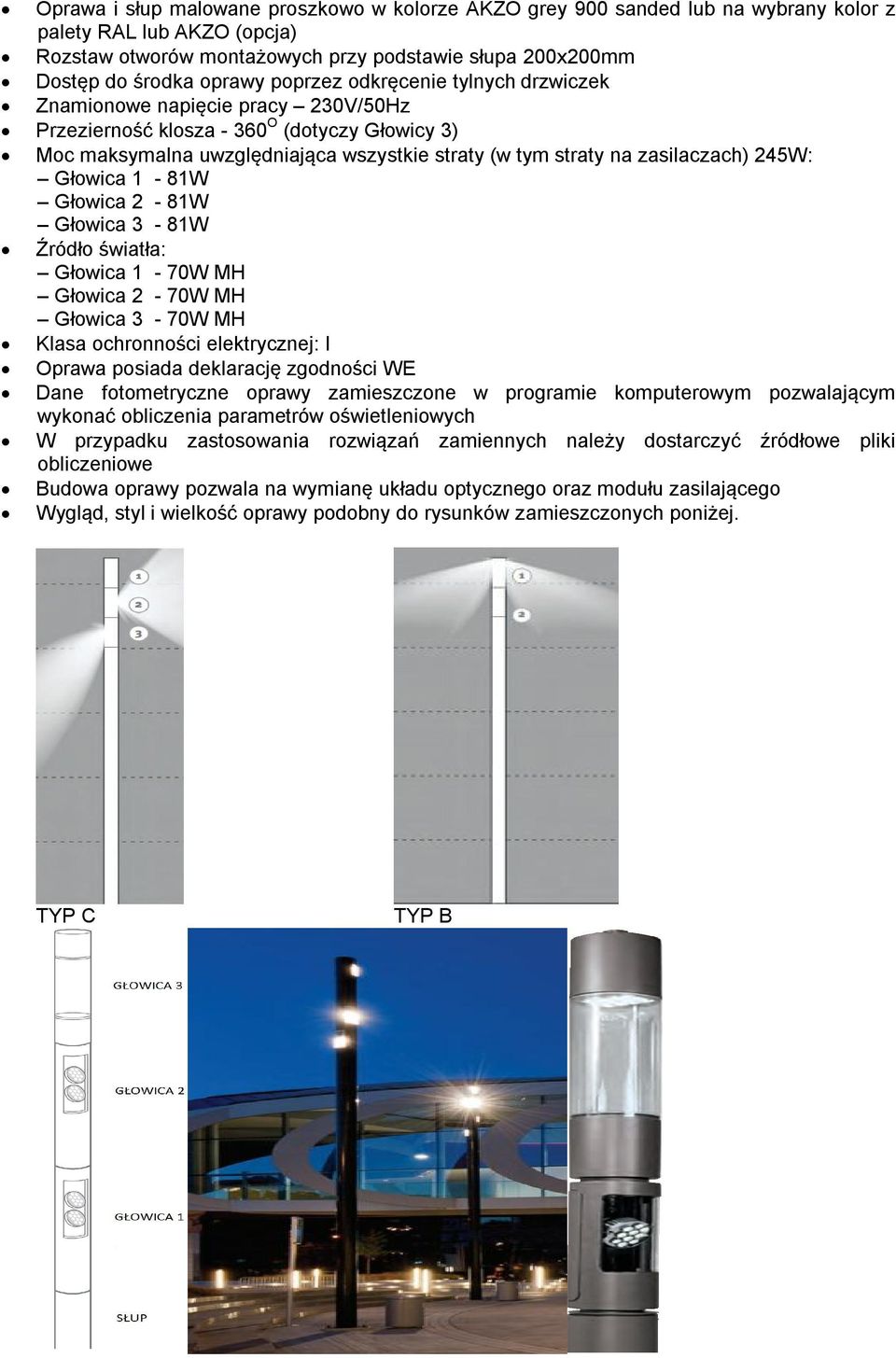

7 Instalację zaprojektowano uwzględniając oddzielenie przewodu ochronnego PE w całej instalacji odbiorczej. Rolę wyłącznika p-poż. dla całego obiektu będzie spełniał wyłącznik LN-3/400A umieszczony w złączu ZK+TL. Wyłącznik ten będzie wyposażony w wyzwalacz wzrostowy sterowany z przycisku p-poż, umieszczonego przy głównym wejściu do budynku MOK. Połączenie wyzwalacza z przyciskiem wykonać przewodem HDGs2x1,5 mm2. 7. Oświetlenie skweru Do oświetlenia skweru zaprojektowano lampy o następujących parametrach: Lampy typu A: Parametry techniczne oprawy dekoracyjnej w technologii LED Materiał korpusu Odlew aluminium Materiał klosza Poliwęglan Stopień odporności klosza na uderzenia mechaniczne IK08 Szczelność komory optycznej i elektrycznej IP65 Oprawa w komplecie ze słupem Wysokość słupa H=930mm Wysokość oprawy:370mm Łączna wysokość oprawy wraz ze słupem H=1300mm Średnica oprawy i słupa Ø127mm Słup wykonany z ocynkowanej stali malowanej w tym samym kolorze jak oprawa Oprawa i słup malowane proszkowo w kolorze AKZO grey 900 sanded lub na wybrany kolor z palety RAL lub AKZO (opcja) Dostęp do środka oprawy poprzez odkręcenie tylnych drzwiczek Znamionowe napięcie pracy 230V/50Hz Możliwość regulacji kąta pochylenia modułów LED w kątach +/- 30 O zarówno w pionie jak i poziomie, w celu właściwego nakierowania wiązki światła na oświetlaną powierzchnię Moc maksymalna uwzględniająca wszystkie straty 10W: Źródło światła:8led Minimalny strumień świetlny źródeł światła 1000lm: Zakres temperatury barwowej źródeł światła neutralny biały Klasa ochronności elektrycznej: I Oprawa posiada deklarację zgodności WE Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych W przypadku zastosowania rozwiązań zamiennych należy dostarczyć źródłowe pliki obliczeniowe Budowa oprawy pozwala na wymianę układu optycznego oraz modułu zasilającego Oprawa w zestawie z kablem zasilającym o minimalnej długości 6m Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej.

8 Ø Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż± 5% w stosunku do podanych: Lampy typu B i C (B - dwie głowice, C - trzy głowice): Parametry techniczne oprawy dekoracyjnej w technologii LED Materiał korpusu Odlew aluminium Materiał klosza Poliwęglan Stopień odporności klosza na uderzenia mechaniczne IK08 Szczelność komory optycznej i elektrycznej IP65 Oprawa w komplecie ze słupem Wysokość oprawy TYP C: TYP B: Głowica 3-460mm - Głowica 2-460mm Głowica 2-460mm - Głowica 1-900mm Głowica 1-900mm Łączna wysokość oprawy (TYP C i TYP B) wraz ze słupem H=5,4m Średnica oprawy i słupa Ø178mm Słup wykonany z ocynkowanej stali malowanej w tym samym kolorze jak oprawa

9 Oprawa i słup malowane proszkowo w kolorze AKZO grey 900 sanded lub na wybrany kolor z palety RAL lub AKZO (opcja) Rozstaw otworów montażowych przy podstawie słupa 200x200mm Dostęp do środka oprawy poprzez odkręcenie tylnych drzwiczek Znamionowe napięcie pracy 230V/50Hz Przezierność klosza O (dotyczy Głowicy 3) Moc maksymalna uwzględniająca wszystkie straty (w tym straty na zasilaczach) 245W: Głowica 1-81W Głowica 2-81W Głowica 3-81W Źródło światła: Głowica 1-70W MH Głowica 2-70W MH Głowica 3-70W MH Klasa ochronności elektrycznej: I Oprawa posiada deklarację zgodności WE Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych W przypadku zastosowania rozwiązań zamiennych należy dostarczyć źródłowe pliki obliczeniowe Budowa oprawy pozwala na wymianę układu optycznego oraz modułu zasilającego Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej. TYP C TYP B

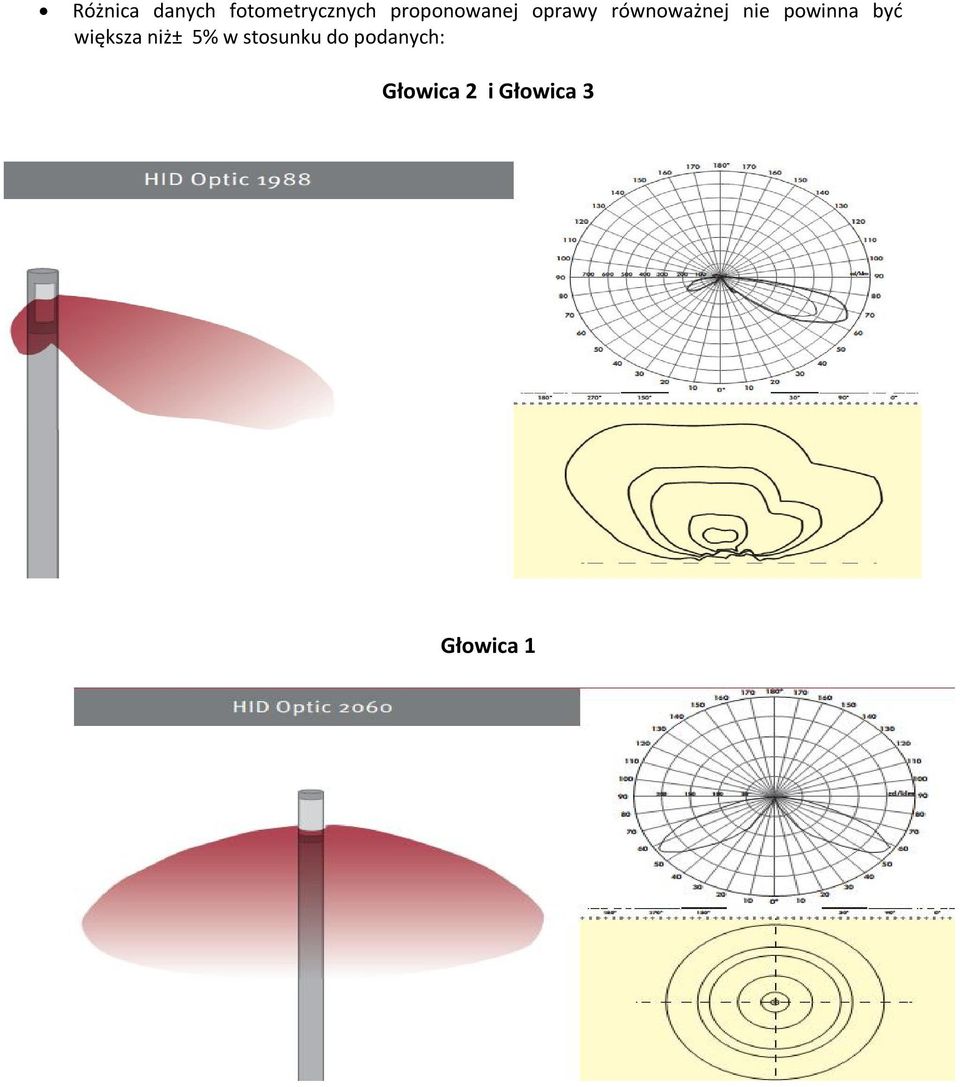

10 Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż± 5% w stosunku do podanych: Głowica 2 i Głowica 3 Głowica 1

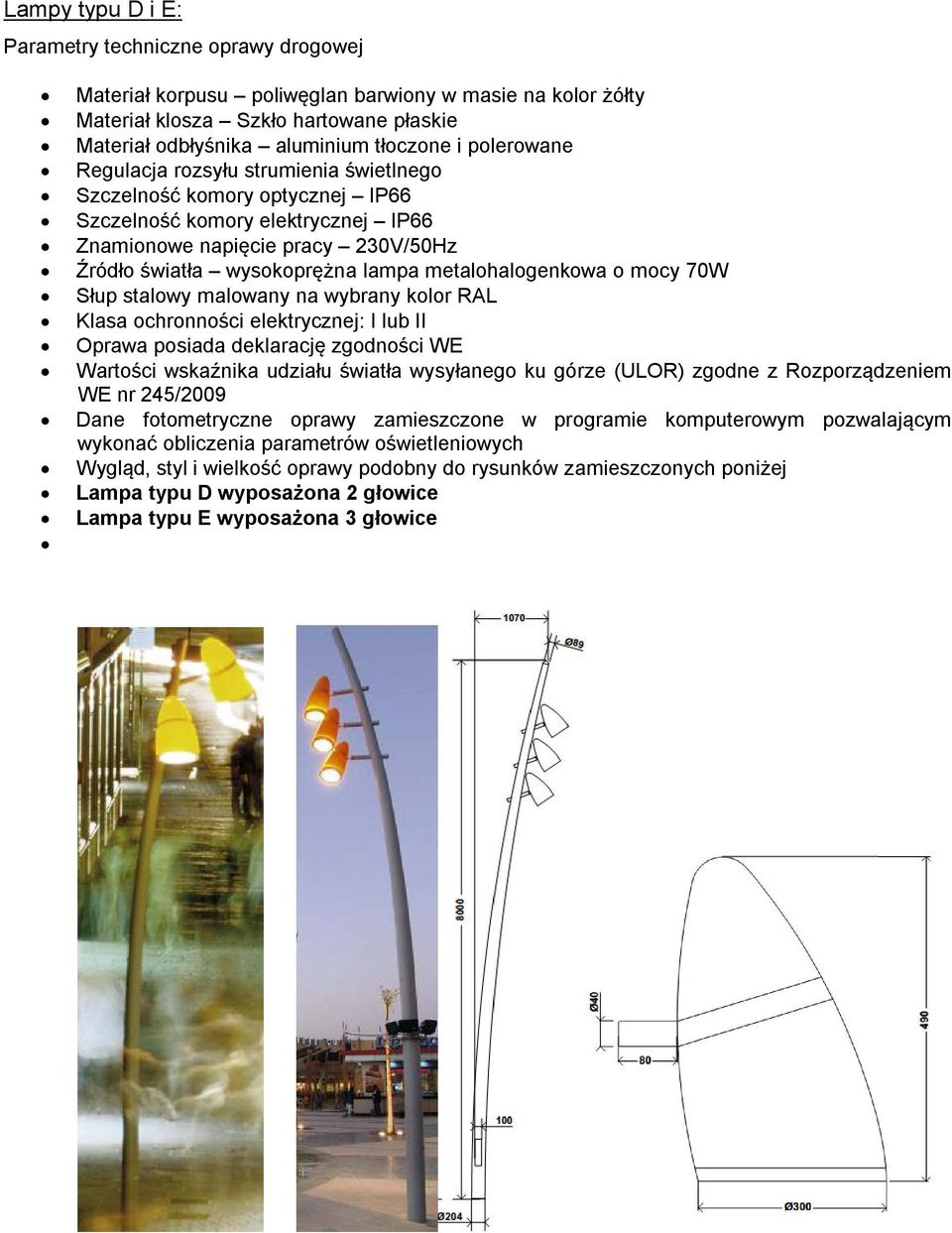

11 Lampy typu D i E: Parametry techniczne oprawy drogowej Materiał korpusu poliwęglan barwiony w masie na kolor żółty Materiał klosza Szkło hartowane płaskie Materiał odbłyśnika aluminium tłoczone i polerowane Regulacja rozsyłu strumienia świetlnego Szczelność komory optycznej IP66 Szczelność komory elektrycznej IP66 Znamionowe napięcie pracy 230V/50Hz Źródło światła wysokoprężna lampa metalohalogenkowa o mocy 70W Słup stalowy malowany na wybrany kolor RAL Klasa ochronności elektrycznej: I lub II Oprawa posiada deklarację zgodności WE Wartości wskaźnika udziału światła wysyłanego ku górze (ULOR) zgodne z Rozporządzeniem WE nr 245/2009 Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej Lampa typu D wyposażona 2 głowice Lampa typu E wyposażona 3 głowice

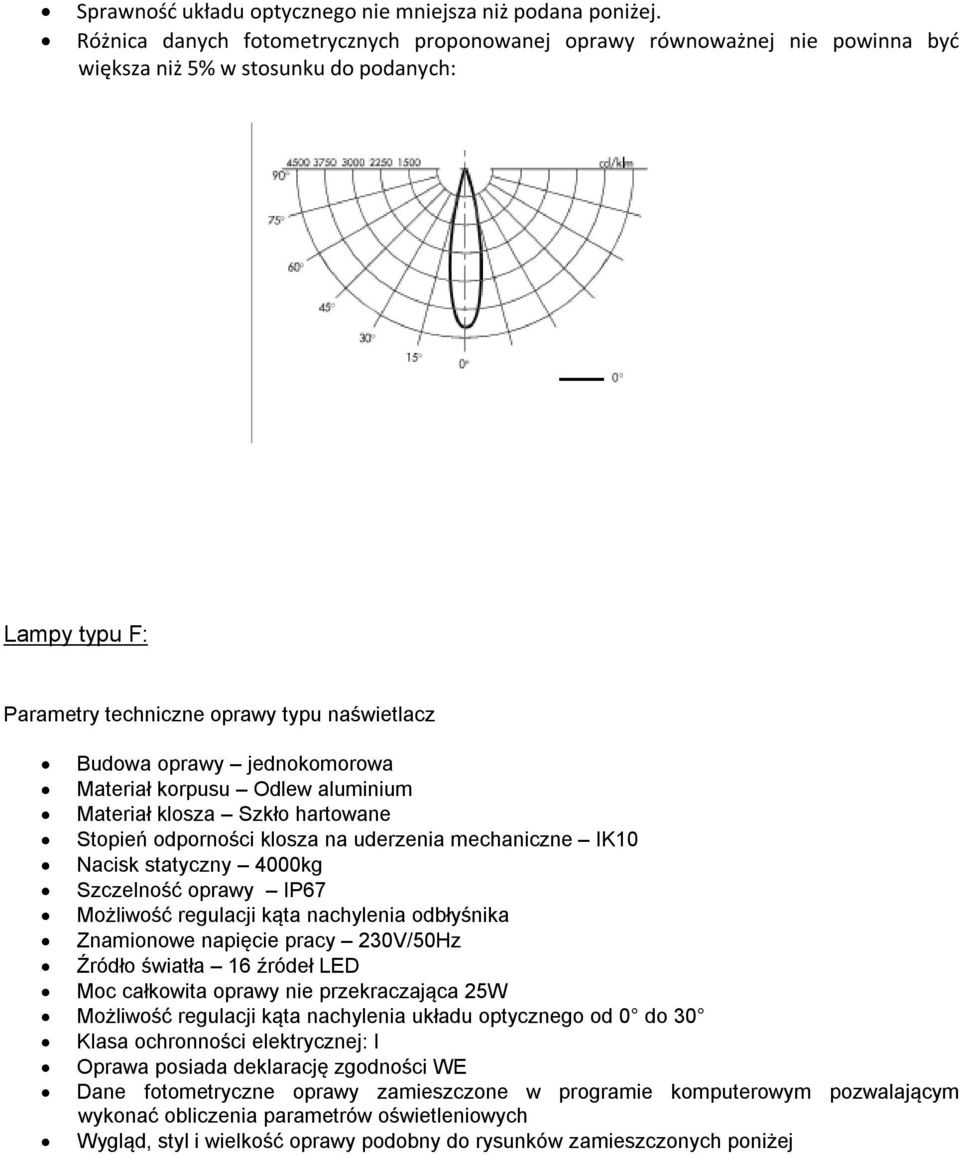

12 Sprawność układu optycznego nie mniejsza niż podana poniżej. Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż 5% w stosunku do podanych: Lampy typu F: Parametry techniczne oprawy typu naświetlacz Budowa oprawy jednokomorowa Materiał korpusu Odlew aluminium Materiał klosza Szkło hartowane Stopień odporności klosza na uderzenia mechaniczne IK10 Nacisk statyczny 4000kg Szczelność oprawy IP67 Możliwość regulacji kąta nachylenia odbłyśnika Znamionowe napięcie pracy 230V/50Hz Źródło światła 16 źródeł LED Moc całkowita oprawy nie przekraczająca 25W Możliwość regulacji kąta nachylenia układu optycznego od 0 do 30 Klasa ochronności elektrycznej: I Oprawa posiada deklarację zgodności WE Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej

13

14 Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż 5% w stosunku do podanych:

15 8. Demontaż istniejących lamp i ich zasilania W związku z tym, że na terenie objętym inwestycją aktualnie zainstalowane są lampy oświetlające teren, przed przystąpieniem do robót budowlanych należy je zdemontować. Do demontażu przeznaczone są cztery sztuki lamp parkowych na słupach stalowych, powlekanych tworzywem oraz siedem sztuk lamp parkowych betonowych. Przewidziano także demontaż kabli zasilających w/w lampy. 9. Obliczenia Dobór zabezpieczeń w tablicy TSO: Z uwagi na rozłożenie obciążenia na 3 fazy należy zastosować standardowe wielkości zabezpieczeń nadmiarowych dla obwodów oświetleniowych tj. S301-B10. Obwód sterowania styczników i zasilenia zegara zabezpieczyć wyłącznikiem nadmiarowym S301B6. Obwód zasilania fontanny zabezpieczyć wyłącznikiem nadmiarowym S303C16. Dobór zabezpieczeń w tablicy TZS: Ponieważ tablica TZS będzie zasilała odbiorniki o różnych mocach zainstalowano w niej maksymalne zabezpieczenia nadmiarowe, dopasowane do rodzaju zastosowanych gniazd odbiorczych. Dla gniazd 230V zastosowano zabezpieczenie nadmiarowe S301C20 a dla gniazd 400V zabezpieczenie nadmiarowe S303C32. Spadki napięć: Spadki napięć na każdym obwodzie nie przekraczają wartości 0,5 %.

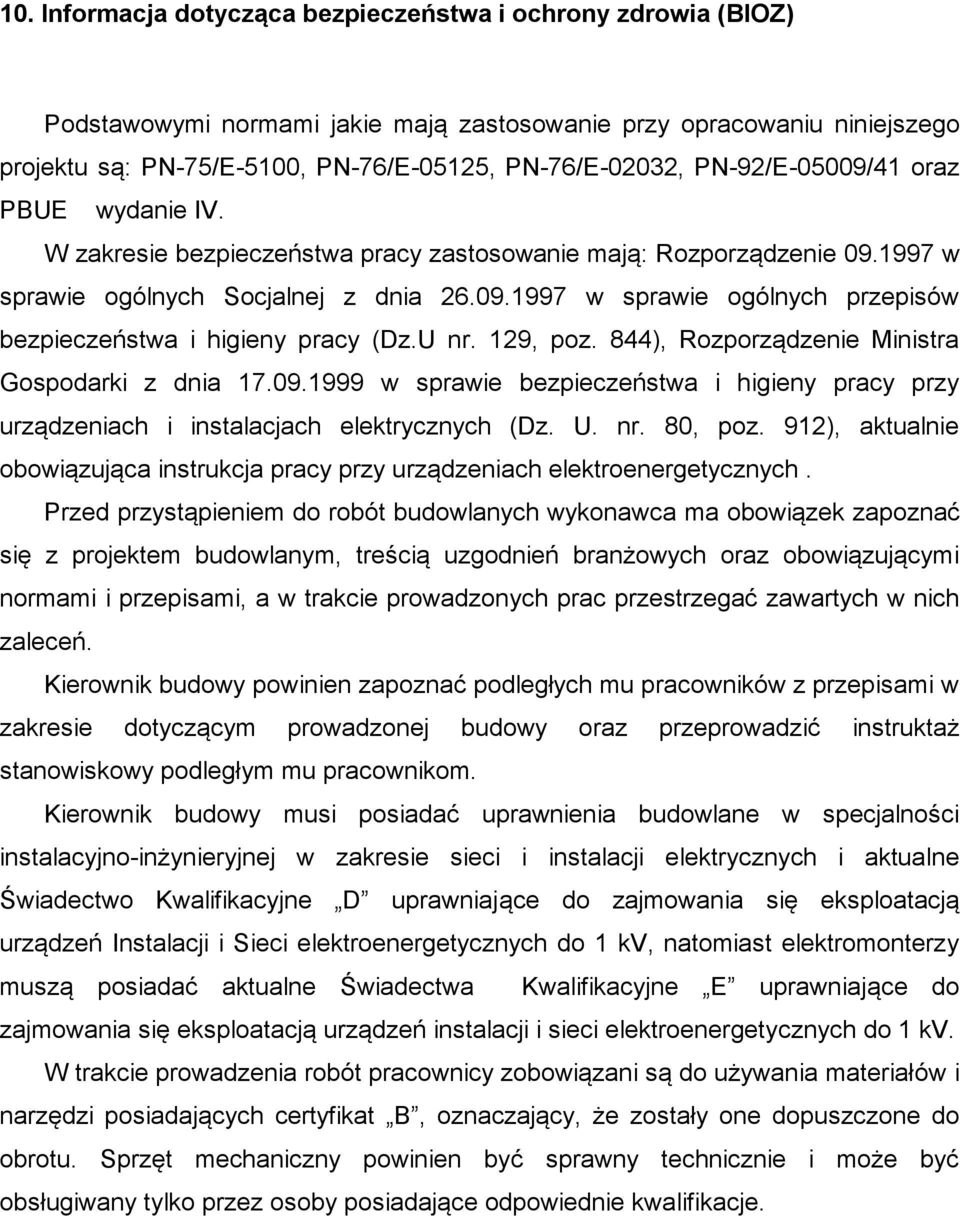

16 10. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) Podstawowymi normami jakie mają zastosowanie przy opracowaniu niniejszego projektu są: PN-75/E-5100, PN-76/E-05125, PN-76/E-02032, PN-92/E-05009/41 oraz PBUE wydanie IV. W zakresie bezpieczeństwa pracy zastosowanie mają: Rozporządzenie w sprawie ogólnych Socjalnej z dnia w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U nr. 129, poz. 844), Rozporządzenie Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektrycznych (Dz. U. nr. 80, poz. 912), aktualnie obowiązująca instrukcja pracy przy urządzeniach elektroenergetycznych. Przed przystąpieniem do robót budowlanych wykonawca ma obowiązek zapoznać się z projektem budowlanym, treścią uzgodnień branżowych oraz obowiązującymi normami i przepisami, a w trakcie prowadzonych prac przestrzegać zawartych w nich zaleceń. Kierownik budowy powinien zapoznać podległych mu pracowników z przepisami w zakresie dotyczącym prowadzonej budowy oraz przeprowadzić instruktaż stanowiskowy podległym mu pracownikom. Kierownik budowy musi posiadać uprawnienia budowlane w specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych i aktualne Świadectwo Kwalifikacyjne D uprawniające do zajmowania się eksploatacją urządzeń Instalacji i Sieci elektroenergetycznych do 1 kv, natomiast elektromonterzy muszą posiadać aktualne Świadectwa Kwalifikacyjne E uprawniające do zajmowania się eksploatacją urządzeń instalacji i sieci elektroenergetycznych do 1 kv. W trakcie prowadzenia robót pracownicy zobowiązani są do używania materiałów i narzędzi posiadających certyfikat B, oznaczający, że zostały one dopuszczone do obrotu. Sprzęt mechaniczny powinien być sprawny technicznie i może być obsługiwany tylko przez osoby posiadające odpowiednie kwalifikacje.
