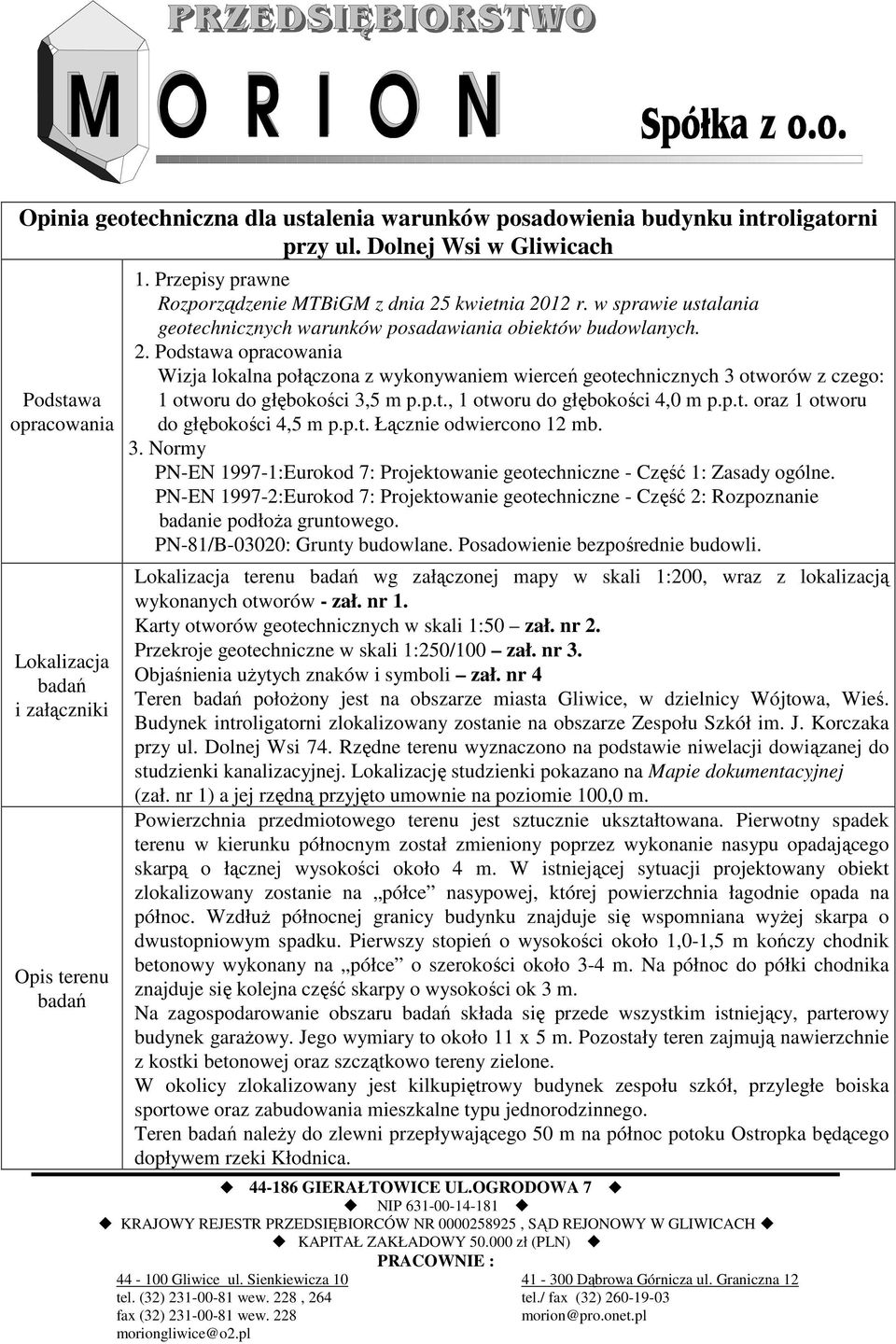

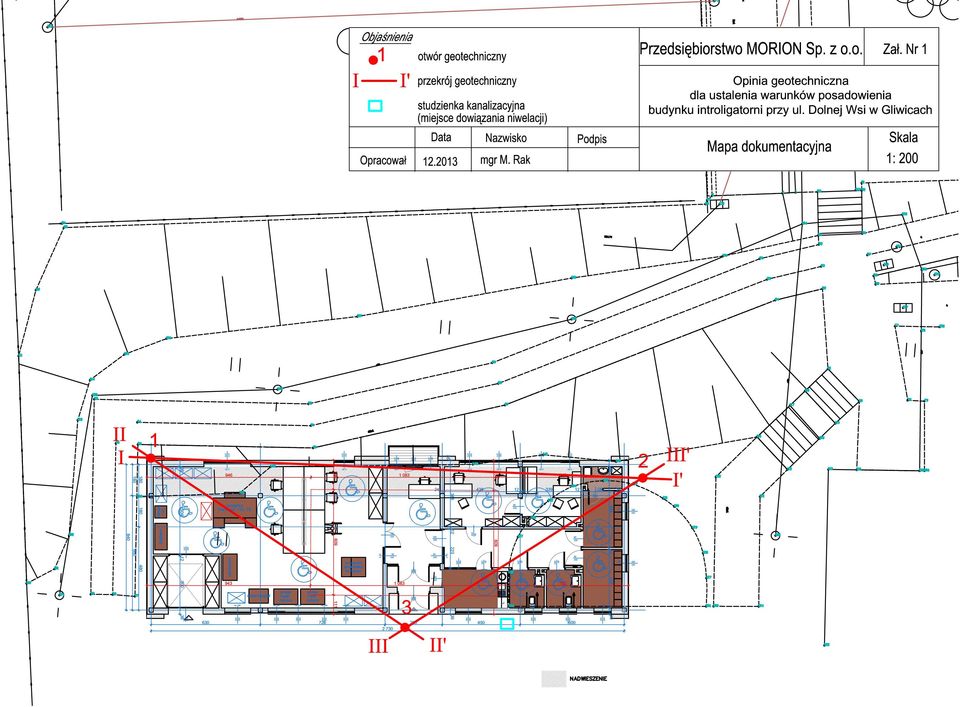

1 Opinia geotechniczna dla ustalenia warunków posadowienia budynku introligatorni przy ul. Dolnej Wsi w Gliwicach Podstawa opracowania Lokalizacja badań i załączniki Opis terenu badań 1. Przepisy prawne Rozporządzenie MTBiGM z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. 2. Podstawa opracowania Wizja lokalna połączona z wykonywaniem wierceń geotechnicznych 3 otworów z czego: 1 otworu do głębokości 3,5 m p.p.t., 1 otworu do głębokości 4,0 m p.p.t. oraz 1 otworu do głębokości 4,5 m p.p.t. Łącznie odwiercono 12 mb. 3. Normy PN-EN :Eurokod 7: Projektowanie geotechniczne - Część 1: Zasady ogólne. PN-EN :Eurokod 7: Projektowanie geotechniczne - Część 2: Rozpoznanie badanie podłoŝa gruntowego. PN-81/B-03020: Grunty budowlane. Posadowienie bezpośrednie budowli. Lokalizacja terenu badań wg załączonej mapy w skali 1:200, wraz z lokalizacją wykonanych otworów - zał. nr 1. Karty otworów geotechnicznych w skali 1:50 zał. nr 2. Przekroje geotechniczne w skali 1:250/100 zał. nr 3. Objaśnienia uŝytych znaków i symboli zał. nr 4 Teren badań połoŝony jest na obszarze miasta Gliwice, w dzielnicy Wójtowa, Wieś. Budynek introligatorni zlokalizowany zostanie na obszarze Zespołu Szkół im. J. Korczaka przy ul. Dolnej Wsi 74. Rzędne terenu wyznaczono na podstawie niwelacji dowiązanej do studzienki kanalizacyjnej. Lokalizację studzienki pokazano na Mapie dokumentacyjnej (zał. nr 1) a jej rzędną przyjęto umownie na poziomie 100,0 m. Powierzchnia przedmiotowego terenu jest sztucznie ukształtowana. Pierwotny spadek terenu w kierunku północnym został zmieniony poprzez wykonanie nasypu opadającego skarpą o łącznej wysokości około 4 m. W istniejącej sytuacji projektowany obiekt zlokalizowany zostanie na półce nasypowej, której powierzchnia łagodnie opada na północ. WzdłuŜ północnej granicy budynku znajduje się wspomniana wyŝej skarpa o dwustopniowym spadku. Pierwszy stopień o wysokości około 1,0-1,5 m kończy chodnik betonowy wykonany na półce o szerokości około 3-4 m. Na północ do półki chodnika znajduje się kolejna część skarpy o wysokości ok 3 m. Na zagospodarowanie obszaru badań składa się przede wszystkim istniejący, parterowy budynek garaŝowy. Jego wymiary to około 11 x 5 m. Pozostały teren zajmują nawierzchnie z kostki betonowej oraz szczątkowo tereny zielone. W okolicy zlokalizowany jest kilkupiętrowy budynek zespołu szkół, przyległe boiska sportowe oraz zabudowania mieszkalne typu jednorodzinnego. Teren badań naleŝy do zlewni przepływającego 50 m na północ potoku Ostropka będącego dopływem rzeki Kłodnica GIERAŁTOWICE UL.OGRODOWA 7 NIP KRAJOWY REJESTR PRZEDSIĘBIORCÓW NR , SĄD REJONOWY W GLIWICACH KAPITAŁ ZAKŁADOWY zł (PLN) PRACOWNIE : Gliwice ul. Sienkiewicza 10 tel. (32) wew. 228, 264 fax (32) wew. 228 moriongliwice@o2.pl Dąbrowa Górnicza ul. Graniczna 12 tel./ fax (32) morion@pro.onet.pl

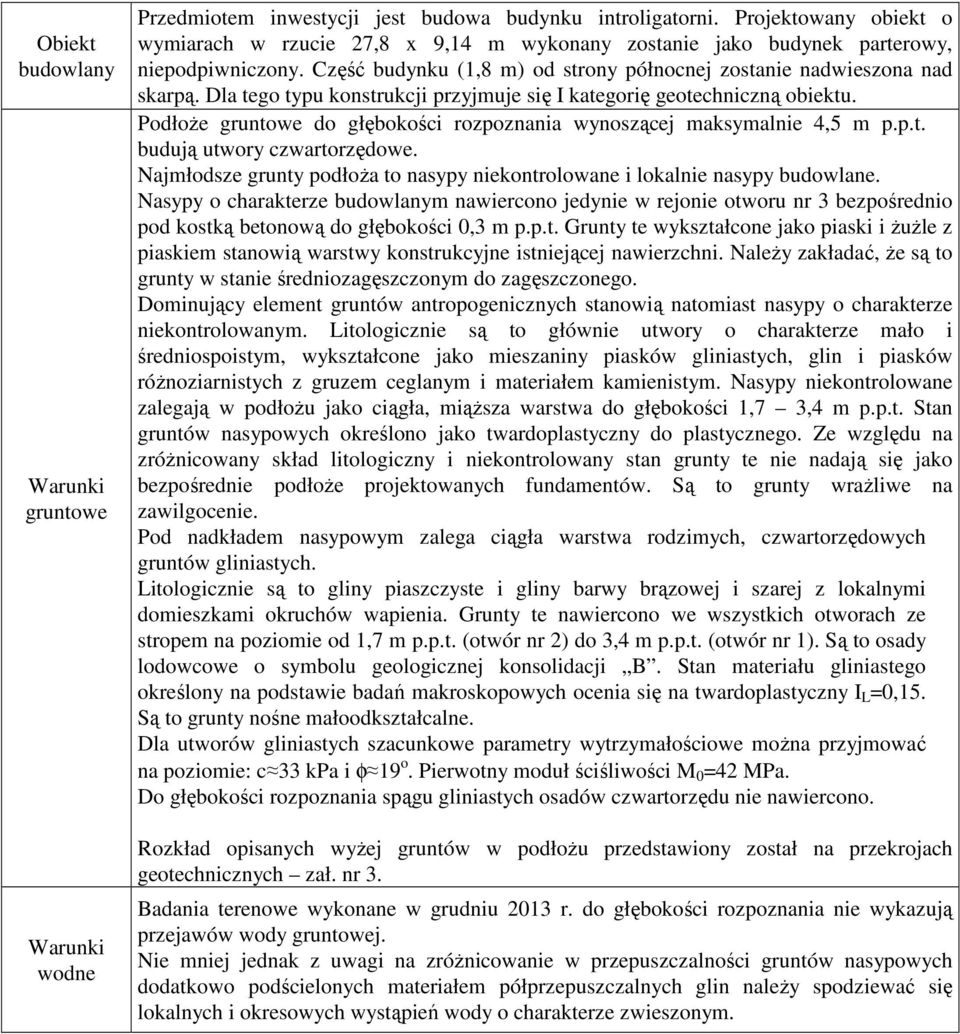

2 Obiekt budowlany Warunki gruntowe Warunki wodne Przedmiotem inwestycji jest budowa budynku introligatorni. Projektowany obiekt o wymiarach w rzucie 27,8 x 9,14 m wykonany zostanie jako budynek parterowy, niepodpiwniczony. Część budynku (1,8 m) od strony północnej zostanie nadwieszona nad skarpą. Dla tego typu konstrukcji przyjmuje się I kategorię geotechniczną obiektu. PodłoŜe gruntowe do głębokości rozpoznania wynoszącej maksymalnie 4,5 m p.p.t. budują utwory czwartorzędowe. Najmłodsze grunty podłoŝa to nasypy niekontrolowane i lokalnie nasypy budowlane. Nasypy o charakterze budowlanym nawiercono jedynie w rejonie otworu nr 3 bezpośrednio pod kostką betonową do głębokości 0,3 m p.p.t. Grunty te wykształcone jako piaski i ŜuŜle z piaskiem stanowią warstwy konstrukcyjne istniejącej nawierzchni. NaleŜy zakładać, Ŝe są to grunty w stanie średniozagęszczonym do zagęszczonego. Dominujący element gruntów antropogenicznych stanowią natomiast nasypy o charakterze niekontrolowanym. Litologicznie są to głównie utwory o charakterze mało i średniospoistym, wykształcone jako mieszaniny piasków gliniastych, glin i piasków róŝnoziarnistych z gruzem ceglanym i materiałem kamienistym. Nasypy niekontrolowane zalegają w podłoŝu jako ciągła, miąŝsza warstwa do głębokości 1,7 3,4 m p.p.t. Stan gruntów nasypowych określono jako twardoplastyczny do plastycznego. Ze względu na zróŝnicowany skład litologiczny i niekontrolowany stan grunty te nie nadają się jako bezpośrednie podłoŝe projektowanych fundamentów. Są to grunty wraŝliwe na zawilgocenie. Pod nadkładem nasypowym zalega ciągła warstwa rodzimych, czwartorzędowych gruntów gliniastych. Litologicznie są to gliny piaszczyste i gliny barwy brązowej i szarej z lokalnymi domieszkami okruchów wapienia. Grunty te nawiercono we wszystkich otworach ze stropem na poziomie od 1,7 m p.p.t. (otwór nr 2) do 3,4 m p.p.t. (otwór nr 1). Są to osady lodowcowe o symbolu geologicznej konsolidacji B. Stan materiału gliniastego określony na podstawie badań makroskopowych ocenia się na twardoplastyczny I L =0,15. Są to grunty nośne małoodkształcalne. Dla utworów gliniastych szacunkowe parametry wytrzymałościowe moŝna przyjmować na poziomie: c 33 kpa i φ 19 o. Pierwotny moduł ściśliwości M 0 =42 MPa. Do głębokości rozpoznania spągu gliniastych osadów czwartorzędu nie nawiercono. Rozkład opisanych wyŝej gruntów w podłoŝu przedstawiony został na przekrojach geotechnicznych zał. nr 3. Badania terenowe wykonane w grudniu 2013 r. do głębokości rozpoznania nie wykazują przejawów wody gruntowej. Nie mniej jednak z uwagi na zróŝnicowanie w przepuszczalności gruntów nasypowych dodatkowo podścielonych materiałem półprzepuszczalnych glin naleŝy spodziewać się lokalnych i okresowych wystąpień wody o charakterze zwieszonym.

3 GEOTECHNICZNE WARUNKI REALIZACJI INWESTYCJI 1. PodłoŜe geologiczne do głębokości rozpoznania wynoszącej 3,5-4,5 m p.p.t. ma charakter niejednorodny, warstwowany. Budują je antropogeniczne grunty nasypowe zalegające do głębokości 1,7-3,4 m p.p.t. oraz zalegające poniŝej rodzime utwory gliniaste. Woda gruntowa nie występuje. 2. W istniejących warunkach gruntowo-wodnych dla bezpośredniego posadowienia fundamentów zaleca się wykonanie wzmocnienia podłoŝa. Fundamenty proponuje się posadowić po wcześniejszej wymianie gruntów nasypowych. Wymianę naleŝy przeprowadzić do stropu rodzimych gruntów gliniastych (rejon otworów nr 2 i 3) lub na głębokość nie mniejszą niŝ 1,5 m. poniŝej poziomu posadowienia (rejon otworu nr 1). Zabudowywany materiał (piaski średnie, pospółki) naleŝy układać warstwami o grubości około 0,3 m zagęszczając do stopnia zagęszczenia I D =50. Projektowane wykopy naleŝy prowadzić w obudowie lub skarpach otwartych o nachyleniu zapewniającym ich stateczność. Dla tak przyjętej technologii modyfikacji podłoŝa gruntowego warunki gruntowe naleŝy uznać za proste. Dopuszczalny opór podłoŝa (dla D=1,0 i B=1,0 m) moŝna przyjmować: q dop =200 kpa 3. Roboty ziemne zaleca się wykonywać w okresach suchych przy jednoczesnym zabezpieczeniu otwartych wykopów przed zawilgoceniem, pod nadzorem uprawnionego geologa. Dąbrowa Górnicza, grudzień 2013r.

4

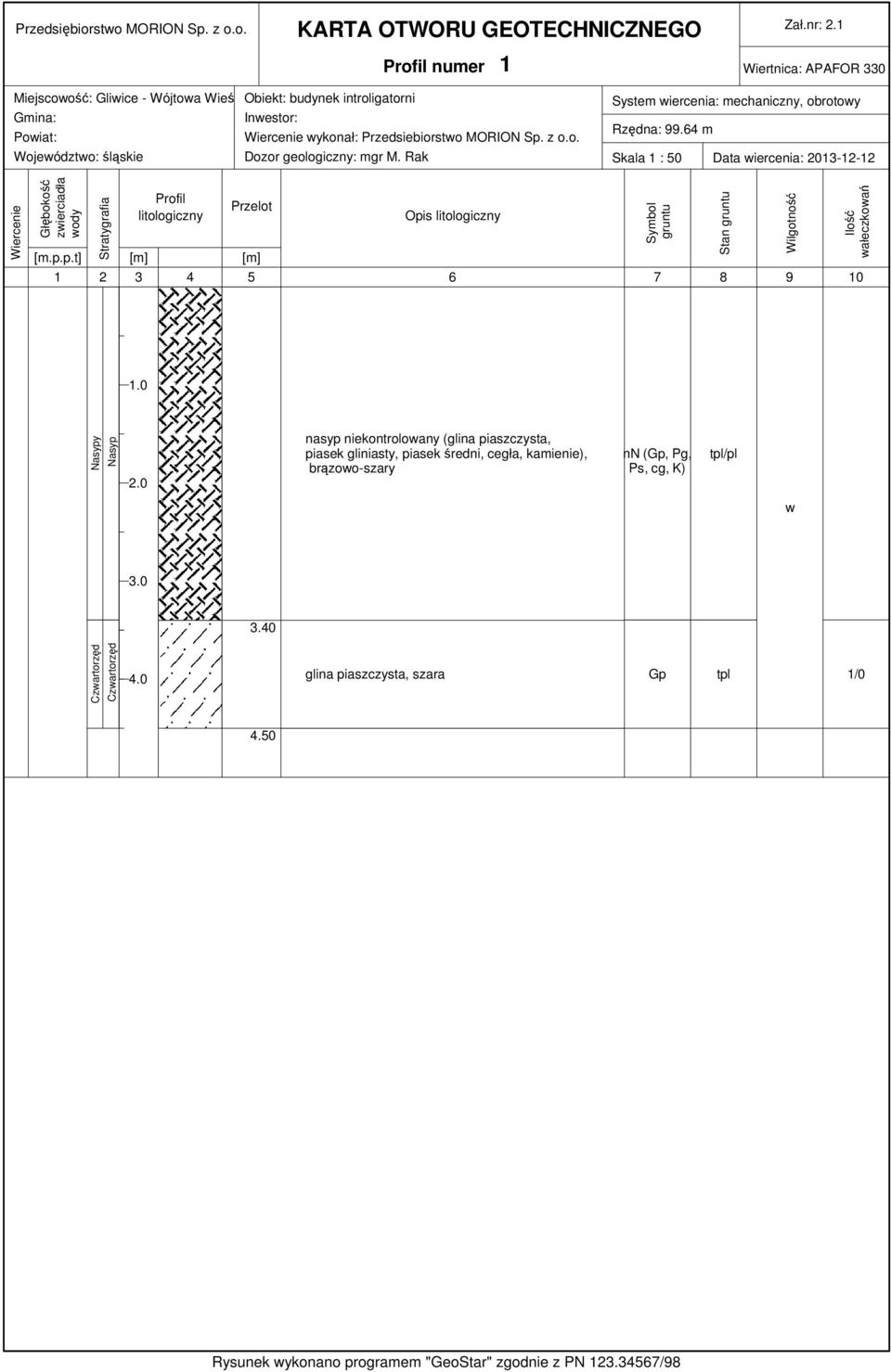

5 Przedsiębiorstwo MORION Sp. z o.o. KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.nr: 2.1 Wiertnica: APAFOR 330 Miejscowość: Gliwice - Wójtowa Wieś Gmina: Powiat: Województwo: śląskie Obiekt: budynek introligatorni Inwestor: Wiercenie wykonał: Przedsiebiorstwo MORION Sp. z o.o. Dozor geologiczny: mgr M. Rak System wiercenia: mechaniczny, obrotowy Rzędna: m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Stan gruntu Wilgotność Ilość wałeczkowań 1.0 Nasypy Nasyp 2.0 nasyp niekontrolowany (glina piaszczysta, piasek gliniasty, piasek średni, cegła, kamienie), brązowo-szary nn (Gp, Pg, Ps, cg, K) tpl/pl w glina piaszczysta, szara Gp tpl 1/ Rysunek wykonano programem "GeoStar" zgodnie z PN /98

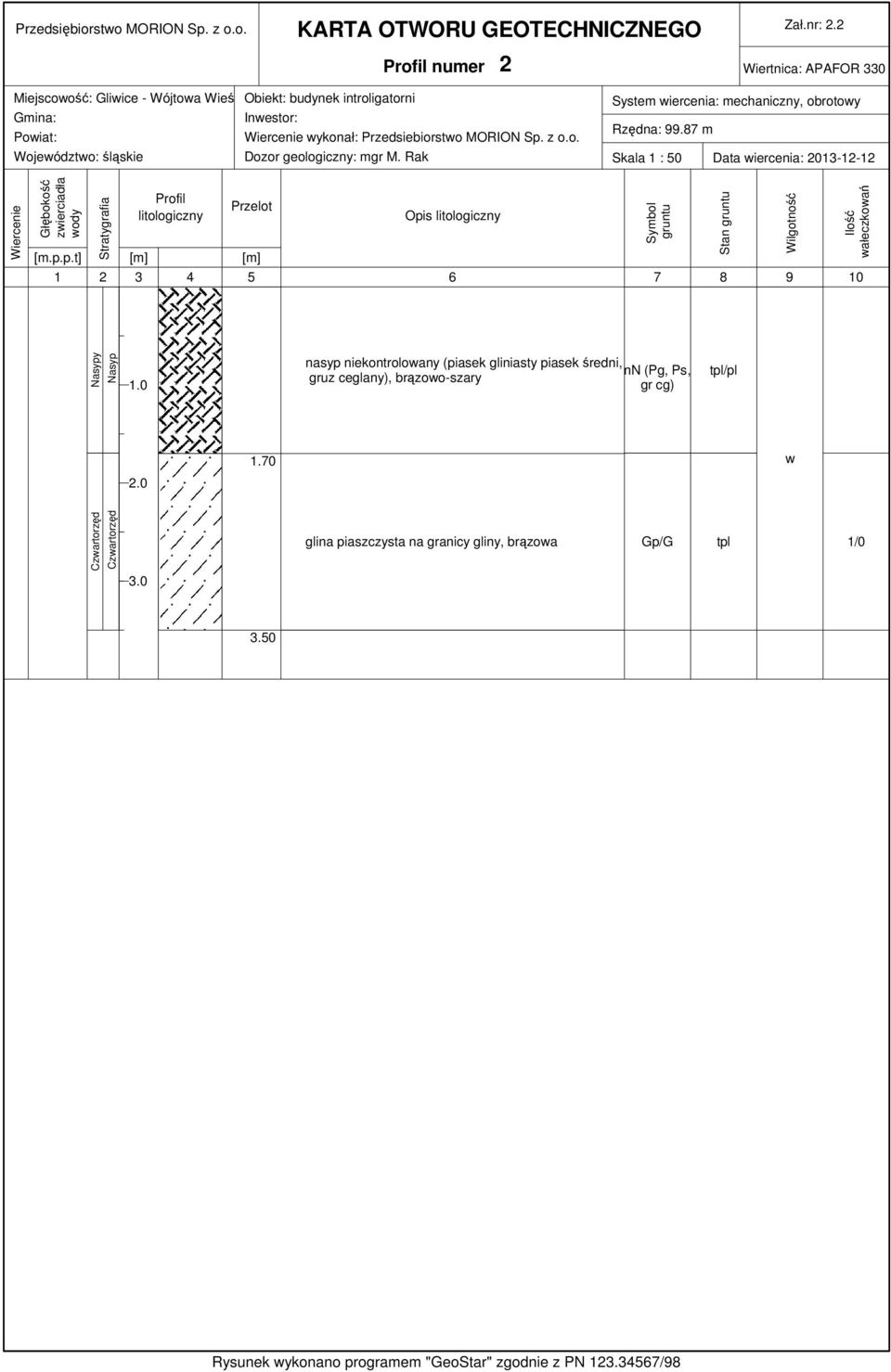

6 Przedsiębiorstwo MORION Sp. z o.o. KARTA OTWORU GEOTECHNICZNEGO Profil numer 2 Zał.nr: 2.2 Wiertnica: APAFOR 330 Miejscowość: Gliwice - Wójtowa Wieś Gmina: Powiat: Województwo: śląskie Obiekt: budynek introligatorni Inwestor: Wiercenie wykonał: Przedsiebiorstwo MORION Sp. z o.o. Dozor geologiczny: mgr M. Rak System wiercenia: mechaniczny, obrotowy Rzędna: m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Stan gruntu Wilgotność Ilość wałeczkowań Nasypy Nasyp 1.0 nasyp niekontrolowany (piasek gliniasty piasek średni, gruz ceglany), brązowo-szary nn (Pg, Ps, gr cg) tpl/pl w glina piaszczysta na granicy gliny, brązowa Gp/G tpl 1/ Rysunek wykonano programem "GeoStar" zgodnie z PN /98

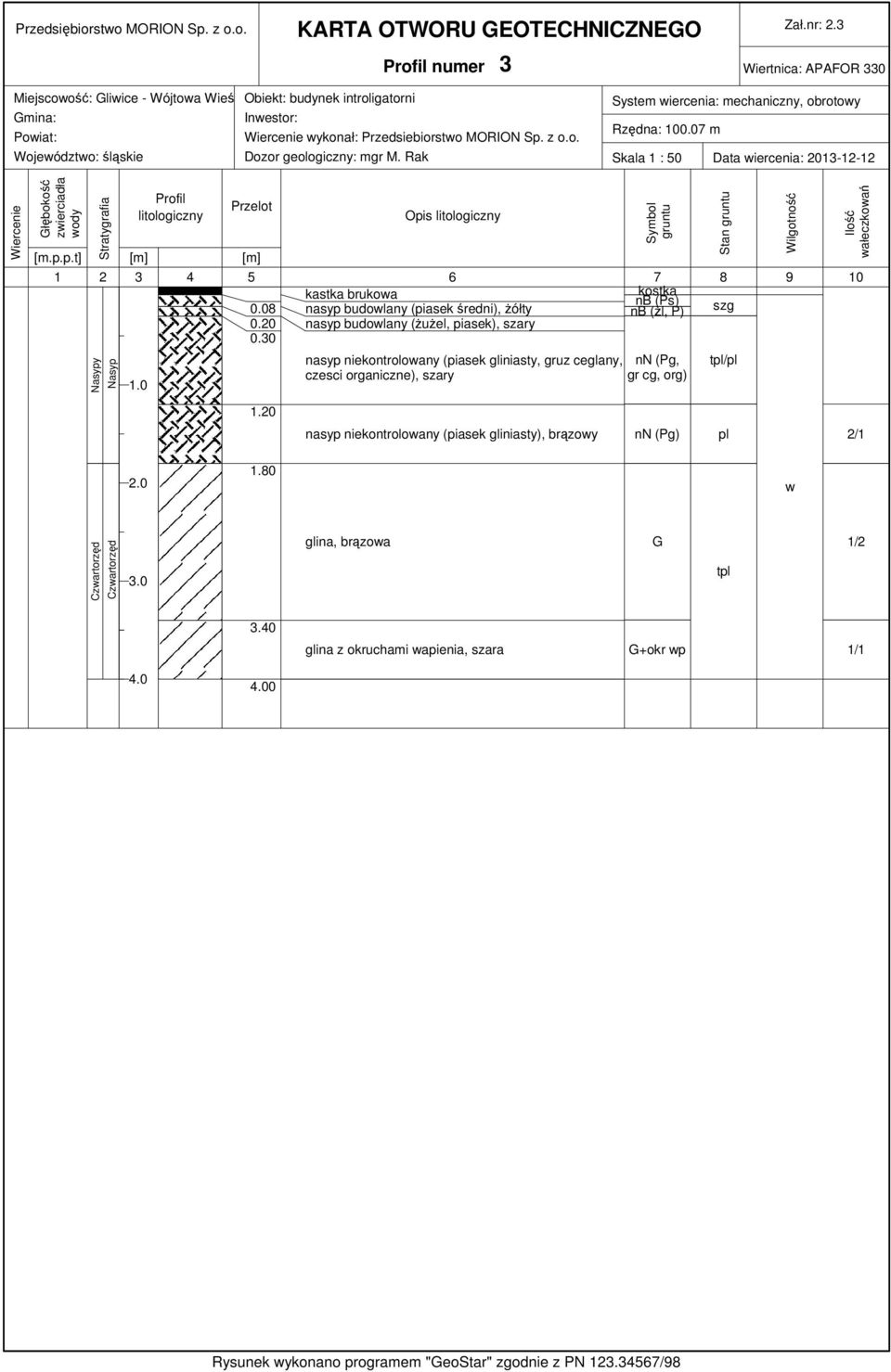

7 Przedsiębiorstwo MORION Sp. z o.o. KARTA OTWORU GEOTECHNICZNEGO Profil numer 3 Zał.nr: 2.3 Wiertnica: APAFOR 330 Miejscowość: Gliwice - Wójtowa Wieś Gmina: Powiat: Województwo: śląskie Obiekt: budynek introligatorni Inwestor: Wiercenie wykonał: Przedsiebiorstwo MORION Sp. z o.o. Dozor geologiczny: mgr M. Rak System wiercenia: mechaniczny, obrotowy Rzędna: m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny kastka brukowa kostka nb (Ps) 0.08 nasyp budowlany (piasek średni), żółty nb (żl, P) szg 0.20 nasyp budowlany (żużel, piasek), szary 0.30 Nasypy Nasyp 1.0 nasyp niekontrolowany (piasek gliniasty, gruz ceglany, czesci organiczne), szary Symbol gruntu nn (Pg, gr cg, org) Stan gruntu tpl/pl Wilgotność Ilość wałeczkowań 1.20 nasyp niekontrolowany (piasek gliniasty), brązowy nn (Pg) pl 2/ w 3.0 glina, brązowa G 1/2 tpl glina z okruchami wapienia, szara G+okr wp 1/ Rysunek wykonano programem "GeoStar" zgodnie z PN /98

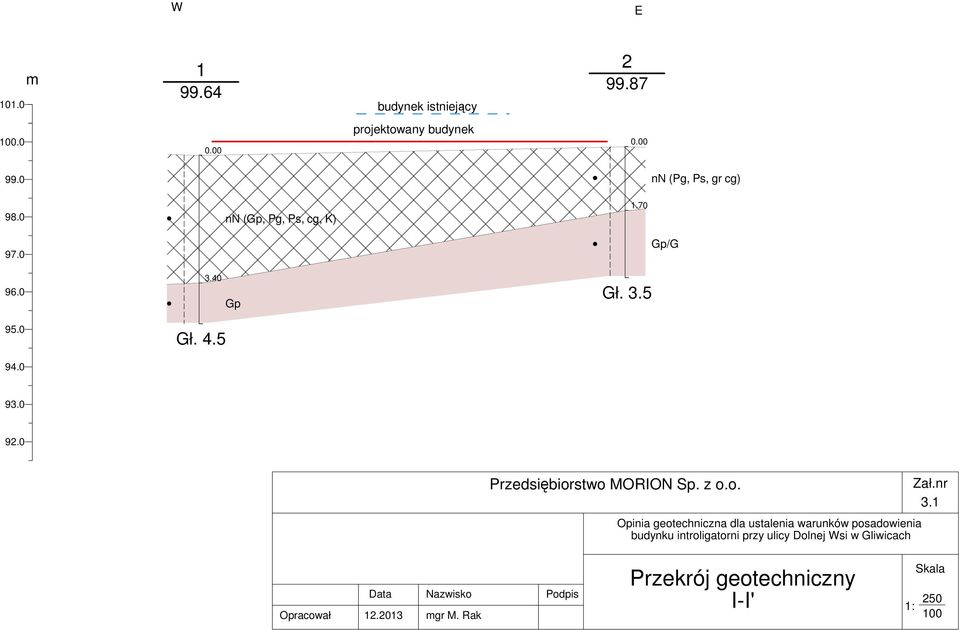

8 W E m budynek istniejący projektowany budynek nn (Pg, Ps, gr cg) 98.0 nn (Gp, Pg, Ps, cg, K) Gł. 4.5 Gp Gł. 3.5 Gp/G Przedsiębiorstwo MORION Sp. z o.o. Opinia geotechniczna dla ustalenia warunków posadowienia budynku introligatorni przy ulicy Dolnej Wsi w Gliwicach Zał.nr 3.1 Data Nazwisko Podpis Opracował mgr M. Rak Przekrój geotechniczny I-I' 1: Skala

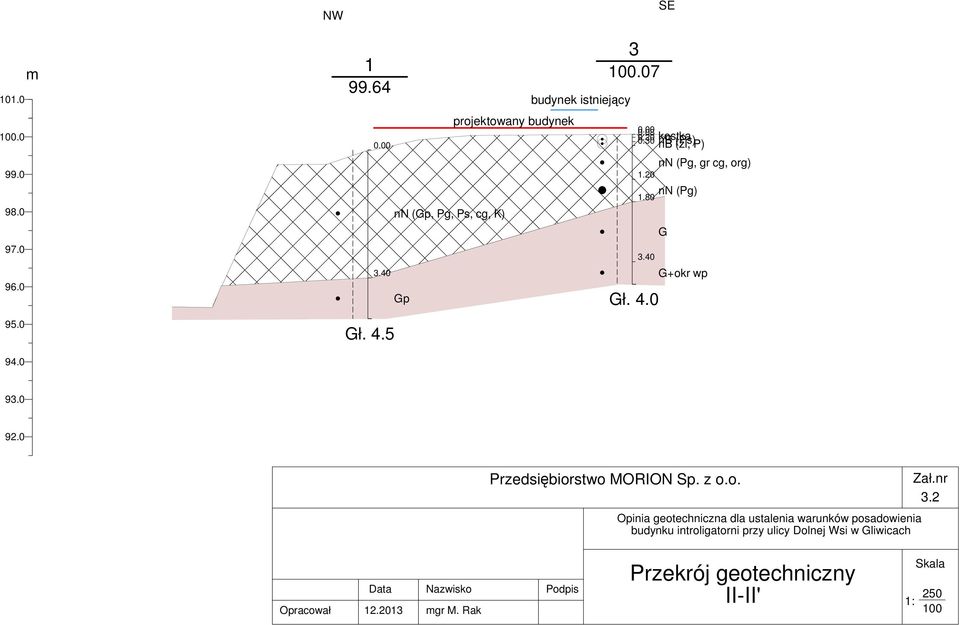

9 NW SE m Gł. 4.5 nn (Gp, Pg, Ps, cg, K) Gp projektowany budynek budynek istniejący kostka nb (Ps) (żl, P) Gł. 4.0 nn (Pg, gr cg, org) nn (Pg) G G+okr wp Przedsiębiorstwo MORION Sp. z o.o. Opinia geotechniczna dla ustalenia warunków posadowienia budynku introligatorni przy ulicy Dolnej Wsi w Gliwicach Zał.nr 3.2 Data Nazwisko Podpis Opracował mgr M. Rak Przekrój geotechniczny II-II' 1: Skala

10 SW NE m kostka nb (Ps) (żl, P) Gł. 4.0 nn (Pg, gr cg, org) nn (Pg) G G+okr wp budynek istniejący projektowany budynek Gł. 3.5 nn (Pg, Ps, gr cg) Gp/G Przedsiębiorstwo MORION Sp. z o.o. Opinia geotechniczna dla ustalenia warunków posadowienia budynku introligatorni przy ulicy Dolnej Wsi w Gliwicach Zał.nr 3.3 Data Nazwisko Podpis Opracował mgr M. Rak Przekrój geotechniczny III-III' 1: Skala

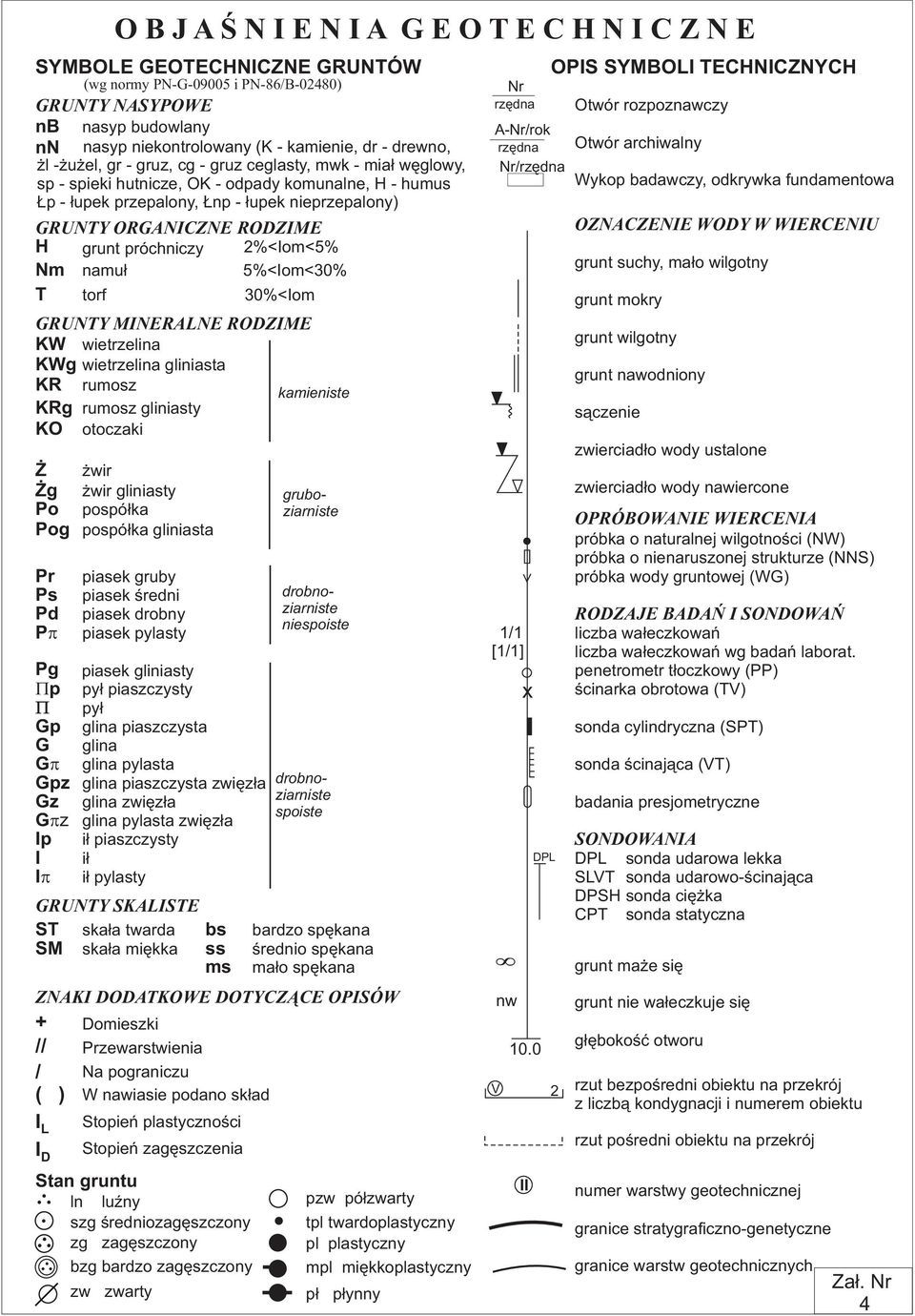

11 O B J A Œ N I E N I A G E O T E C H N I C Z N E SYMBOLE GEOTECHNICZNE GRUNTÓW (wg normy PN-G i PN-86/B-02480) GRUNTY NASYPOWE nb nasyp budowlany nn nasyp niekontrolowany (K - kamienie, dr - drewno, l - u el, gr - gruz, cg - gruz ceglasty, mwk - mia³ wêglowy, sp - spieki hutnicze, OK - odpady komunalne, H - humus p - ³upek przepalony, np - ³upek nieprzepalony) GRUNTY ORGANICZNE RODZIME H grunt próchniczy 2%<Iom<5% Nm namu³ 5%<Iom<30% T torf 30%<Iom GRUNTY MINERALNE RODZIME KW wietrzelina KWg wietrzelina gliniasta KR rumosz KRg rumosz gliniasty KO otoczaki g Po Pog Pr Ps Pd P Pg p P Gp G G Gpz Gz G z Ip I I GRUNTY SKALISTE ST ska³a twarda bs SM ska³a miêkka ss ms ZNAKI DODATKOWE DOTYCZ CE OPISÓW + Domieszki // Przewarstwienia / Na pograniczu ( ) W nawiasie podano sk³ad I L Stopieñ plastycznoœci I D Stopieñ zagêszczenia Stan gruntu wir wir gliniasty pospó³ka pospó³ka gliniasta piasek gruby piasek œredni piasek drobny piasek pylasty piasek gliniasty py³ piaszczysty py³ glina piaszczysta glina glina pylasta glina piaszczysta zwiêz³a glina zwiêz³a glina pylasta zwiêz³a i³ piaszczysty i³ i³ pylasty ln luÿny szg œredniozagêszczony zg zagêszczony bzg bardzo zagêszczony zw zwarty kamieniste gruboziarniste drobnoziarniste niespoiste drobnoziarniste spoiste bardzo spêkana œrednio spêkana ma³o spêkana pzw pó³zwarty tpl twardoplastyczny pl plastyczny mpl miêkkoplastyczny p³ p³ynny Nr rzêdna A-Nr/rok rzêdna Nr/rzêdna 1/1 [1/1] V nw x 10.0 II DPL OPIS SYMBOLI TECHNICZNYCH 2 Otwór rozpoznawczy Otwór archiwalny Wykop badawczy, odkrywka fundamentowa OZNACZENIE WODY W WIERCENIU grunt suchy, ma³o wilgotny grunt mokry grunt wilgotny grunt nawodniony s¹czenie zwierciad³o wody ustalone zwierciad³o wody nawiercone OPRÓBOWANIE WIERCENIA próbka o naturalnej wilgotnoœci (NW) próbka o nienaruszonej strukturze (NNS) próbka wody gruntowej (WG) RODZAJE BADAÑ I SONDOWAÑ liczba wa³eczkowañ liczba wa³eczkowañ wg badañ laborat. penetrometr t³oczkowy (PP) œcinarka obrotowa (TV) sonda cylindryczna (SPT) sonda œcinaj¹ca (VT) badania presjometryczne SONDOWANIA DPL sonda udarowa lekka SLVT sonda udarowo-œcinaj¹ca DPSH sonda ciê ka CPT sonda statyczna grunt ma e siê grunt nie wa³eczkuje siê g³êbokoœæ otworu rzut bezpoœredni obiektu na przekrój z liczb¹ kondygnacji i numerem obiektu rzut poœredni obiektu na przekrój numer warstwy geotechnicznej granice stratygraficzno-genetyczne granice warstw geotechnicznych Za³. Nr 4
