OPIS TECHNICZNY. PROJEKT ARCHITEKTONICZNO - KONSTRUKCYJNY.

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "OPIS TECHNICZNY. PROJEKT ARCHITEKTONICZNO - KONSTRUKCYJNY."

Grzegorz Marczak
9 lat temu
Przeglądów:

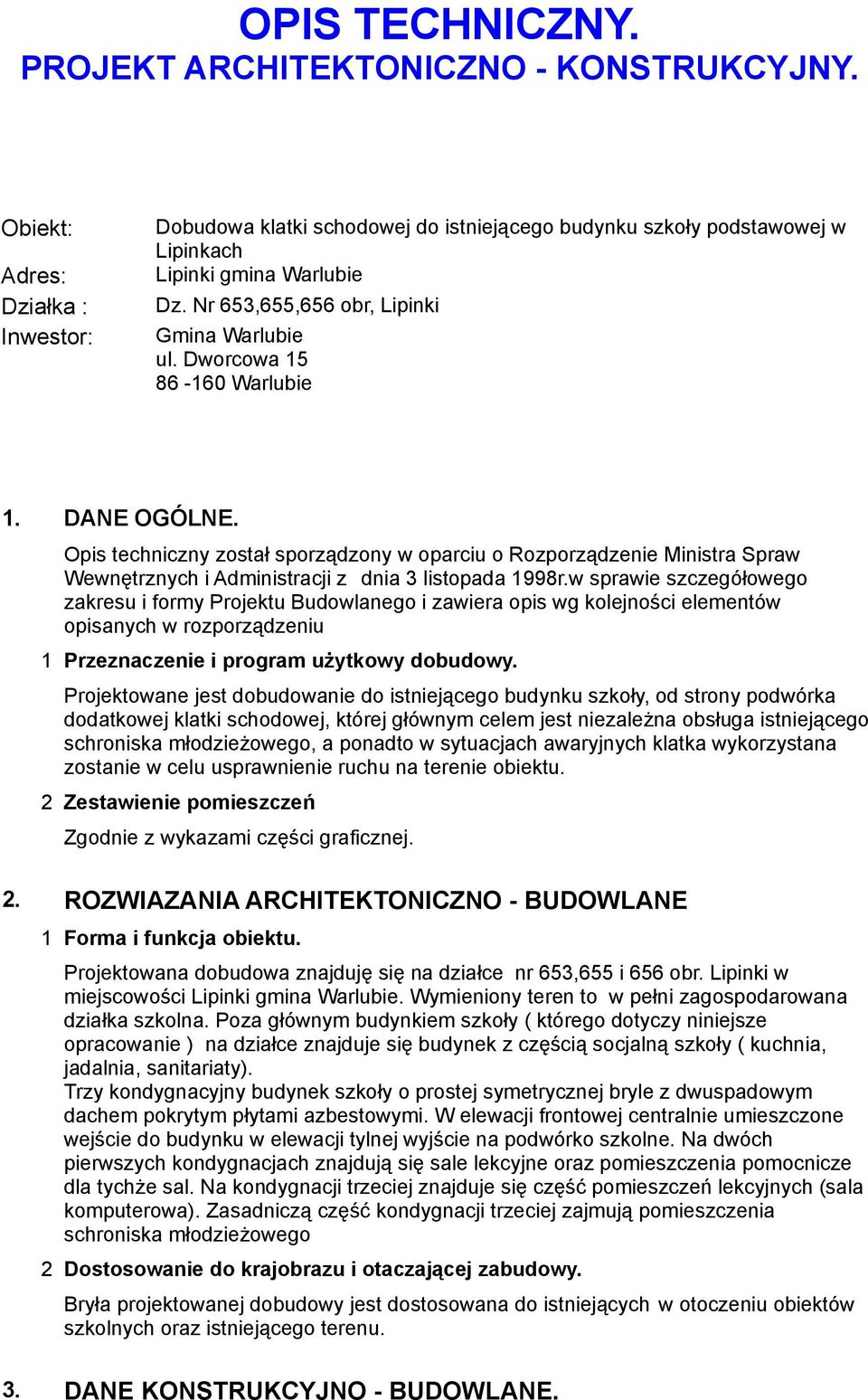

1 OPIS TECHNICZNY. PROJEKT ARCHITEKTONICZNO - KONSTRUKCYJNY. Obiekt: Adres: Działka : Inwestor: Dobudowa klatki schodowej do istniejącego budynku szkoły podstawowej w Lipinkach Lipinki gmina Warlubie Dz. Nr 653,655,656 obr, Lipinki Gmina Warlubie ul. Dworcowa Warlubie 1. DANE OGÓLNE. Opis techniczny został sporządzony w oparciu o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998r.w sprawie szczegółowego zakresu i formy Projektu Budowlanego i zawiera opis wg kolejności elementów opisanych w rozporządzeniu 1 Przeznaczenie i program użytkowy dobudowy. Projektowane jest dobudowanie do istniejącego budynku szkoły, od strony podwórka dodatkowej klatki schodowej, której głównym celem jest niezależna obsługa istniejącego schroniska młodzieżowego, a ponadto w sytuacjach awaryjnych klatka wykorzystana zostanie w celu usprawnienie ruchu na terenie obiektu. 2 Zestawienie pomieszczeń Zgodnie z wykazami części graficznej. 2. ROZWIAZANIA ARCHITEKTONICZNO - BUDOWLANE 1 Forma i funkcja obiektu. Projektowana dobudowa znajduję się na działce nr 653,655 i 656 obr. Lipinki w miejscowości Lipinki gmina Warlubie. Wymieniony teren to w pełni zagospodarowana działka szkolna. Poza głównym budynkiem szkoły ( którego dotyczy niniejsze opracowanie ) na działce znajduje się budynek z częścią socjalną szkoły ( kuchnia, jadalnia, sanitariaty). Trzy kondygnacyjny budynek szkoły o prostej symetrycznej bryle z dwuspadowym dachem pokrytym płytami azbestowymi. W elewacji frontowej centralnie umieszczone wejście do budynku w elewacji tylnej wyjście na podwórko szkolne. Na dwóch pierwszych kondygnacjach znajdują się sale lekcyjne oraz pomieszczenia pomocnicze dla tychże sal. Na kondygnacji trzeciej znajduje się część pomieszczeń lekcyjnych (sala komputerowa). Zasadniczą część kondygnacji trzeciej zajmują pomieszczenia schroniska młodzieżowego 2 Dostosowanie do krajobrazu i otaczającej zabudowy. Bryła projektowanej dobudowy jest dostosowana do istniejących w otoczeniu obiektów szkolnych oraz istniejącego terenu. 3. DANE KONSTRUKCYJNO - BUDOWLANE.

Dworcowa 15 86-160 Warlubie 1. DANE OGÓLNE. Opis techniczny został sporządzony w oparciu o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998r.

2 1 Konstrukcja dobudowy klatki schodowej Konstrukcja dobudowy opiera się na ścianach murowanych z bloczków ceramicznych na zaprawie cem - wap. gr. 25 cm. Całość połączona żelbetowymi wieńcami na poziomach +0,00;+3,30;+6,60 z istniejącym budynkiem. Konstrukcja dachu w części zasadniczej wykonana jako drewniana o pełnym deskowaniu. Schody żelbetowe dwubiegowe spocznikowe wsparte na ścianach nośnych 2 Założenia przyjęte do obliczeń konstrukcyjnych. Projekt konstrukcyjny wykonano w oparciu o następujące normy: PN-82/B-02000:B ;B PN-77/B PN-80/B PN-81/B PN-90/B PN-B-03264:1999 PN-B-03002:1999 BN-79/ PN-81/B Obciążenia budowli Obciążenie wiatrem Obciążenie śniegiem Konstrukcje drewniane Konstrukcje stalowe Konstrukcje betonowe, żelbetowe i sprężone Konstrukcje murowe Konstrukcje budynków ze ścianami monolitycznymi Posadowienie bezpośrednie budowli DOKŁADNE OBLICZENIA STATYCZNE ORAZ SCHEMAT PRZEDSTAWIONO NA ZAŁĄCZONYCH DO PROJEKTU WYDRUKACH KOMPUTEROWYCH. 4 ROZWIĄZANIA BUDOWLANE 1 Fundamenty. Poziom posadowienia fundamentów na głębokości -3,35 m. Poziom wody gruntowej znajduje się poniżej poziomu posadowienia ław. Fundamenty zaprojektowano w postaci ław z betonu B-20, zbrojonych podłużnie stalą A-III 012, strzemiona o6 co 30cm ( w przypadku niekorzystnych warunków gruntowych jak na przykład grunt niejednorodny, organiczny należy zgłosić ten fakt do jednostki projektowej celem weryfikacji rozwiązań technicznych).ławy szerokości 80 cm 2 Ściany. Konstrukcja budynku opiera się na ścianach murowanych z bloczków wapienno - piaskowych SILKA" (2NFD) na zaprawie cem-wap. gr. 25 cm. Ściany murowane z bloczków wapienno - piaskowych grub.25cm ( silka M-25) klasy 150MPa na zaprawie marki 5MPa.Ściany murowane na lico, mur na lico na pełną wysokość od środka oraz w pasie okiennym na zewnątrz. 3 Podciągi, wieńce, nadproża. Nadproża okienne i drzwiowe zaprojektowano jako systemowe kształtkach Silka U 25, lub 2xL19 lub wylewane z betonu B-20, zbrojone stalą A-III Wieńce w ścianach zewnętrznych i wewnętrznych nośnych z betonu B-20. Długość wszystkich nadproży należy przyjmować dodając po min.15cm do światła otworu okiennego lub drzwiowego. Wieńce wylewane w szalunkach tradycyjnych 25/25 zbroić prętem Ø12, strzemiona Ø6 co 30cm. UWAGA!! Łączenie prętów w wieńcach na zakład minimum 1,00m - dotyczy szczególnie naroży budynku. Wieńce i nadproża należy ocieplić styropianem min grubości 10cm.

Schody żelbetowe dwubiegowe spocznikowe wsparte na ścianach nośnych 2 Założenia przyjęte do obliczeń konstrukcyjnych.

3 4 Dach. Konstrukcja dachu to dźwigar drewniany 8 x 20 o rozstawie 94 cm wsparte poprzez murłaty drewniane 12 x 12 na ścianach nośnych ( z jednej strony na ścianie istniejącej z przeciwnej na ścianie projektowanej. Spadek dachu 15 o. Pokrycie dachu papa termozgrzewalna. Konstrukcję drewnianą przed montażem zabezpieczyć środkami przeciwgrzybicznymi i impregnatami ognioochronnymi. 5 Schody. Zewnętrzne wewnętrzne zaprojektowano jako żelbetowe wykończone płytkami ceramicznymi antypoślizgowymi. 6 Zabezpieczenia przed wpływami eksploatacji górniczej. Projekt nie jest przystosowany do posadowienia na terenach szkód górniczych. Zagadnienie to nie dotyczy rozpatrywanej lokalizacji. 7 Izolacje termiczne. Ocieplenie ścian zewnętrznych - styropian M15 12cm Ocieplenie wszystkich elementów konstrukcji żelbetowych - analogicznie jak ściany. Ocieplenie stopodachu wełna mineralna 18 cm U = 0,306W/nrK. Posadzka na gruncie, przy systemie ocieplania podłogowego - styropian FS20 10/5 cm 8 Izolacje wodochronne. a Przeciwwilgociowe poziome Izolacja na fundamentowych, na stopach fundamentowych - 2 x papa na lepiku na gorąco. Izolacja spodu stopy fundamentowej - folia budowlana Izolacja pozioma wszystkich przegród poziomych na gruncie folia budowlana. Izolacja pozioma wszystkich posadzek w pomieszczeniach mokrych folia budowlana. UWAGA!! NA STYKU ZE STYROPIANEM STOSOWAĆ TYLKO ŚRODKI BITUMICZNE NIEPOWODUJĄCE REAKCJI ZE STYROPIANEM. b Przeciwwilgociowe pionowe. Izolacja pionowa ścian fundamentowych powłokowa wykonana do połączenia z izolacjąpoziomą. jako min dwukrotnie malowanie na zimno środkami bitumicznymi typu ABIZOL lub BITIZOL 9 Sposób budowy a ochrona interesów osób trzecich. Projektowana rozbudowa budynku nie narusza interesów osób trzecich w rozumieniu przepisów prawa budowlanego. 5. WYKOŃCZENIE ZEWNĘTRZNE BUDYNKU 1 Elewacje. Tynk zewnętrzny akrylowy dopasowany kolorystycznie do istniejącej kolorystyki budynku 2 Okna, szklenia fasadowe Stosować okna PCV z szybą termoizolacyjną [k=1,1w/m 2 K] lub z PVC wg wybranej technologii. W części klatki schodowej do strony budynku zastosowano ściany z pustaków szklanych o podwyższonej odporności ogniowej EI60, w części zewnętrznej pustaki szklane zwykłe. Okna PCV - kolor ramy biały RAL 9010, Wszystkie okna otwierane powinny posiadać mechanizm otwierający dostępny z

projektowanej. Spadek dachu 15 o. Pokrycie dachu papa termozgrzewalna. Konstrukcję drewnianą przed montażem zabezpieczyć środkami przeciwgrzybicznymi i impregnatami ognioochronnymi. 5 Schody.

4 poziomu podłogi. 3 Drzwi. Drzwi wewnętrzne będące na głównych ciągach komunikacji wewnętrznej ( na wejściu na poszczególne kondygnacje budynku o podwyższonej odporności ogniowej EI60 oraz EI30 Drzwi wejściowe aluminiowe lub PVC profil ciepły lub drzwi stalowe, przeszklone, należy wyposażyć w samozamykacz i urządzenia przeciw paniczne. 4 Dach. Pokrycie dachu wykonane z dwóch warstw papy termozgrzewalnej ułożonej na pełnym deskowaniu konstrukcji. 5 Obróbki blacharskie dachu oraz rynny i rury spustowe. Zastosować obróbki z blachy takie jak w istniejącym budynku 6 Parapety. Parapety zewnętrzne wykonane z blachy powlekanej w kolorze dostosowanym do elewacji RAL Parapety wewnętrzne pcv- systemowe kolor biały. 6. WYKOŃCZENIE WNĘTRZA BUDYNKU 1 Tynki wewnętrzne. Wszystkie wewnętrzne tynk cementowo - wapienny. Powierzchnie ścian gładkie bez wystających elementów konstrukcyjnych. 2 Malowanie i powłoki zabezpieczające. Ściany wewnętrzne i sufity malowane farbami akrylowymi lub emulsyjnymi kolorystyki jasnej kolor jasnoniebieski lub seledynowy - jako kompozycja zimna oraz kolor jasny łosoś - jako kompozycja ciepła. W pomieszczeniach gdzie przewidziano malowanie bez tynku - zastosować farbę wysokokryjącą. np. ATLAS FASTEL. Wszystkie elementy stalowe przed pomalowaniem farbami zewnętrznym należy najpierw pokryć farba podkładową- antykorozyjną. 7. WŁAŚCIWOŚCI CIEPLNE PRZEGRÓD ZEWNĘTRZNYCH I WEWNĘTRZNYCH Wartości współczynników obliczono zgodnie z PN-EN iso 3946, 199S obliczeniowe W/m 2 K, są następujące : Ściany zewnętrzne nadziemia Stropodach, panel dachowy U=0,31 <UMAX U=0.19<U MA x Okna i drzwi U= 2,3 < UMAX 8. GOSPODARKA CIEPLNA BUDYNKU Wentylacja Projektuje się wentylację wywiewną klatki schodowej zamontowaną w najwyższej części nad biegiem schodów. Wentylacja wykonana z rur stalowych ocynkowanych śr 15 cm w czyści przejścia przez poszycie dachu izolowana wełną mineralną w płaszczu z rury stalowej ocynkowanej śr 25 cm. Wysokość części wystającej ponad dach ok 50 cm. Spód rury zakończony zaworem do odprowadzania skroplin. Z uwagi na wymóg bezpieczeństwa p.poż zaprojektowano automatyczną klapę dymową w dachu klatki schodowej Ogrzewanie

PVC profil ciepły lub drzwi stalowe, przeszklone, należy wyposażyć w samozamykacz i urządzenia przeciw paniczne. 4 Dach.

5 Ogrzewanie klatki schodowej zaprojektowano jako konwencjonalne zasilane z istniejącego pionu grzewczego budynku ( po przeciwnej stronie ściany ). Przewidziano w projekcie grzejniki żeliwne o mocy 1500 W każdy. Grzejniki zawieszone na wieszakach ściennych na wysokościach zgodnych z częścią graficzną dokumentacji. Wymagania dotyczące oszczędności energii. Obiekt został zaprojektowany zgodnie z wymogami izolacyjności cieplnej i innych wymagań związanych z oszczędnością energii wg Dz.U nr 75 (poz.690) z dnia r. 9. INSTALACJA ELEKTRYCZNA Elementy instalacji elektrycznej wykonane we wnękach a klosze lamp w w osłonach zabezpieczających przed stłuczeniem. Zasilanie instalacji oświetleniowej z istniejącej rozdzielnicy. Zasilanie oświetlenia ewakuacyjnego jako zanikowe z samoistnym podtrzymaniem do 0,5 h Opracowanie: mgr inż. architekt Tomasz Porębny

Wymagania dotyczące oszczędności energii. Obiekt został zaprojektowany zgodnie z wymogami izolacyjności cieplnej i innych wymagań związanych z oszczędnością energii wg Dz.U nr 75 (poz.690) z dnia 12.
