Budownictwo ogólne. Projekt. Projekt zagospodarowania działki

Transkrypt

1 Budownictwo ogólne Projekt Projekt zagospodarowania działki dr inż. Sebastian Olesiak Katedra Geomechaniki, Budownictwa i Geotechniki Pokój 309, pawilon A-1 (poddasze) olesiak@agh.edu.pl 1

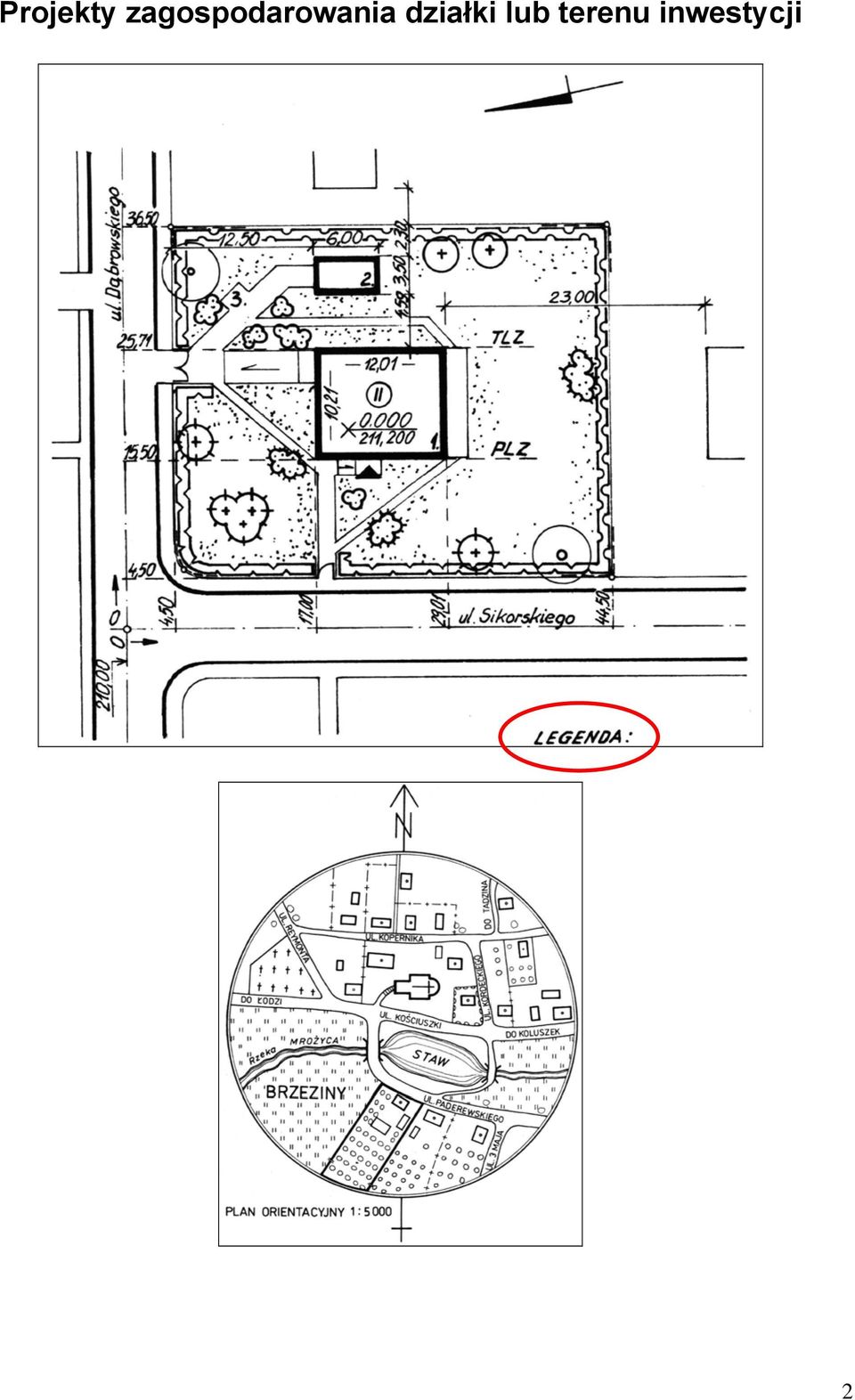

2 Projekty zagospodarowania działki lub terenu inwestycji 2

3 Projekt zagospodarowania działki lub terenu inwestycji Podziałka 1:500 (ew. 1:1000) Co powinien zawierać: - granice działki, usytuowanie, obrys i układ istniejących oraz projektowanych obiektów budowlanych z oznaczeniem wejść i wyjazdów, liczby kondygnacji oraz charakterystycznych rzędnych, wymiarów i wzajemnych odległości obiektów projektowanych w nawiązaniu do istniejącej zabudowy i granic działki, - ukształtowanie terenu, - ukształtowanie zieleni, - rozmieszczenie istniejącego uzbrojenia terenu, - proponowane podłączenia do istniejącej sieci, - proponowaną lokalizację studni i osadników, - układ linii lub przewodów elektrycznych i telekomunikacyjnych i związanych z nimi urządzeń, - orientację położenia działki w stosunku do działek sąsiednich i stron świata, - ewentualnie rezerwę terenu wynikającą z przewidywanej rozbudowy. 3

4 Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu PN-B-01027:2002 4

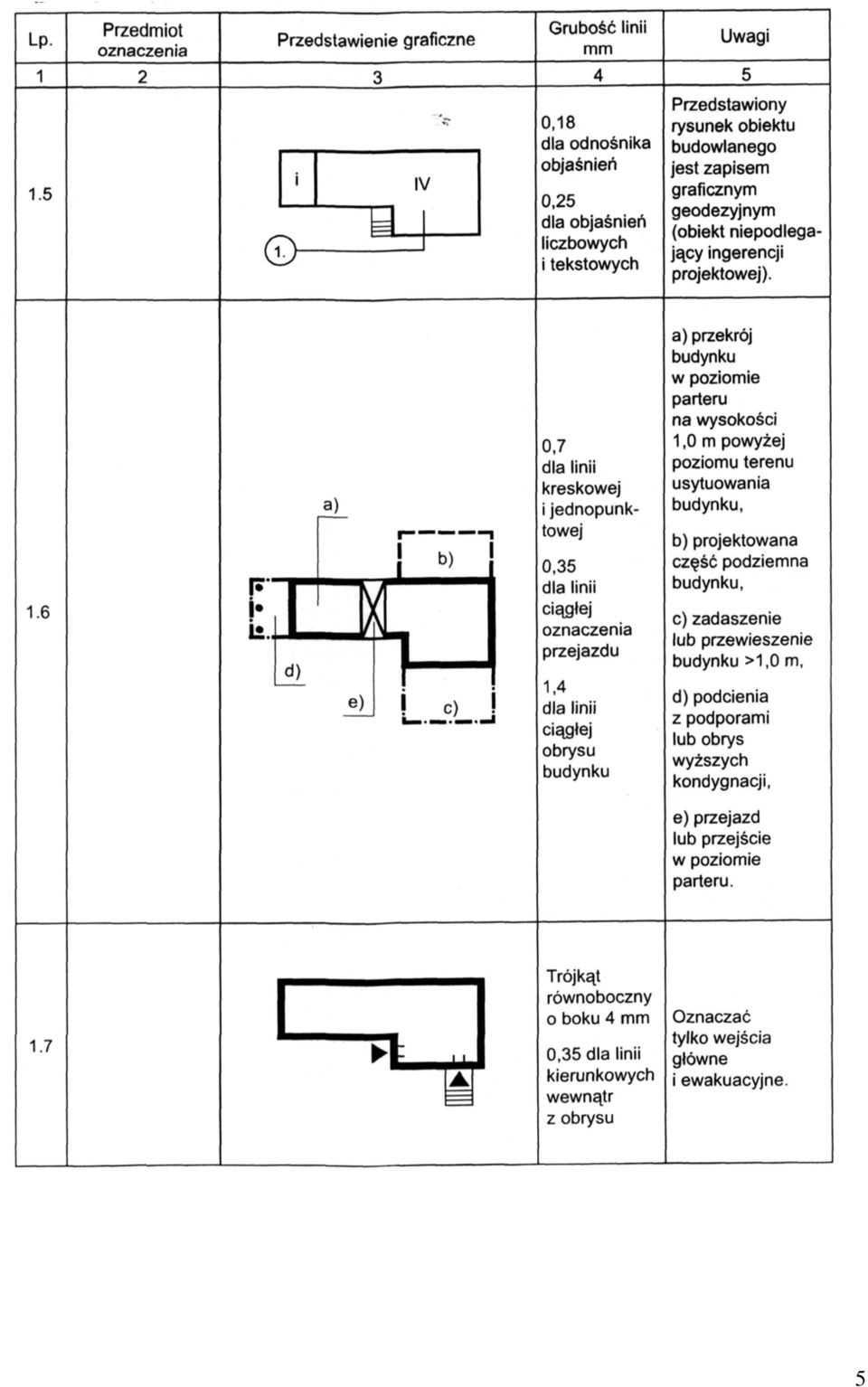

5 5

6 Oznaczenia graficzne granic i linii regulacyjnych 6

7 7

8 Oznaczenia graficzne urządzeń komunikacji 8

9 9

10 Wymiarowanie 10

11 Oznaczenia graficzne ukształtowania terenu Oznaczenia graficzne projektowanych urządzeń związanych z obiektem budowlanym, sieci zewnętrznych i przyłączy 11

12 12

13 13

14 Oznaczenia graficzne zieleni i urządzeń terenowych 14

15 15

16 16

17 Materiały graficzne zostały zaczerpnięte z następujących podręczników i książek: [1] Biernatowski K. - Fundamentowanie. PWN [2] Bogusz W. - Dokumentacja budowlana 5. WSiP [3] Broniewski T. - Historia architektury dla wszystkich. Ossolineum [4] Buczkowski W. Budownictwo ogólne. Konstrukcje budynków. Tom 4. Arkady [5] Dembicki E. - Fundamentowanie. Tom 1. Arkady [6] Dembicki E. - Fundamentowanie. Tom 2. Arkady [7] Dyżewski A. - Technologia i organizacja budowy. Arkady [8] Jarominiak A. - Lekkie konstrukcje oporowe. WKŁ [9] Kobiek J., Stachurski W. - Konstrukcje żelbetowe. Arkady [10] Koch W. - Style w architekturze. Świat Książki [11] Korzeniewski W., Korzeniewski R. Warunki techniczne dla budynków i ich usytuowania. POLCEN [12] Kotwica J. - Konstrukcje drewniane w budownictwie tradycyjnym. Arkady [13] Lichołai L. Budownictwo ogólne. Elementy budynków podstawy projektowania. Tom 3. Arkady [14] Markiewicz P. - Budownictwo ogólne dla architektów. Archi-Plus [15] Markiewicz P. - Detale projektowe nowoczesnych technologii budowlanych. Archi-Plus [16] Markiewicz P. - Prezentacja nowoczesnych technologii budowlanych. Archi-Plus [17] Martinek W. - Budownictwo ogólne. cz. 1. WSiP [18] Martinek W. - Budownictwo ogólne. cz. 2. WSiP [19] Mączeński W. - Poradnik budowlany dla architektów. PWT [20] Michniewicz W. - Konstrukcje drewniane. Arkady [21] Miśniakiewicz E., Skowroński W. - Rysunek techniczny budowlany. Arkady [22] Panas J. - Nowy poradnik majstra budowlanego. Arkady [23] Pisarczyk S. - Gruntoznawstwo inżynierskie. PWN [24] Poradnik majstra budowlanego. Arkady [25] Pyrak S. - Konstrukcje z betonu. cz. 1. WSiP [26] Pyrak S. - Konstrukcje z betonu. cz. 2. WSiP [27] Rosiński B. - Fundamentowanie. Arkady [28] Schabowicz K., Gorzelańczyk T. Materiały do ćwiczeń projektowych z budownictwa ogólnego. DWE [29] Stefańczyk B. Budownictwo ogólne. Materiały i wyroby budowlane. Tom 1. Arkady [30] Strzelecki N. S. - Konstrukcje stalowe. Arkady [31] Tauszyński K. - Dokumentacja budowlana 3. WSiP [32] Wajdzik C., Dąbrowski J. Tradycyjne więźby dachowe. WUPwW [33] Wiłun Z. - Zarys geotechniki. WKŁ [34] Wojciechowski L. - Dokumentacja budowlana 1. WSiP [35] Żenczykowski W. - Budownictwo ogólne. Tom II. Budownictwo i Architektura [36] Żenczykowski W. - Budownictwo ogólne. Tom III. Budownictwo i Architektura [37] Żenczykowski W. - Budownictwo ogólne. Tom IV. Budownictwo i Architektura 17
