1 Rok III, sem. VI 1 ZADANIE PROJEKTOWE NR 3 Projekt muru oporowego Według PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie. Ściany oporowe budowle utrzymujące w stanie statecznym uskok naziomu gruntów rodzimych lub nasypowych albo innych materiałów rozdrobnionych, które można scharakteryzować parametrami geotechnicznymi (γ, φ, c). Najczęściej budowle takie stosuje się do utrzymania w stanie statecznym gruntów rodzimych lub nasypowych ale także innych materiałów rozdrobnionych, np. kruszywo, węgiel itp. W projektowaniu ściany oporowe traktuje się wraz z fundamentem jako całość. Rodzaje konstrukcji oporowych: - wspornikowe (ścianki szczelne); - wspornikowe zakotwione; - masywne (z betonu, kamienia lub ceglane); - kątowe (żelbetowe: monolityczne lub prefabrykowane); - kątowe żebrowe (zwykle żelbetowe monolityczne); - z elementami odciążającymi (ze wspornikami lub płytami odciążającymi); - złożone. Osobno ściany oporowe z gruntu zbrojonego. Norma PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie nie dotyczy ścianek szczelnych i szczelinowych. Projekt muru oporowego obejmuje: opis techniczny, obliczenia statyczne, rysunki Opis techniczny: 1. Przedmiot, podstawa i zakres opracowania, 2. Wykorzystane materiały: dokumentacja geotechniczna/geologiczna, projekt budowlany, projekt urbanistyczny, ekspertyzy, normy, literatura.

(γ, φ, c). Najczęściej budowle takie stosuje się do utrzymania w stanie statecznym gruntów rodzimych lub nasypowych ale także innych materiałów rozdrobnionych, np. kruszywo, węgiel itp.

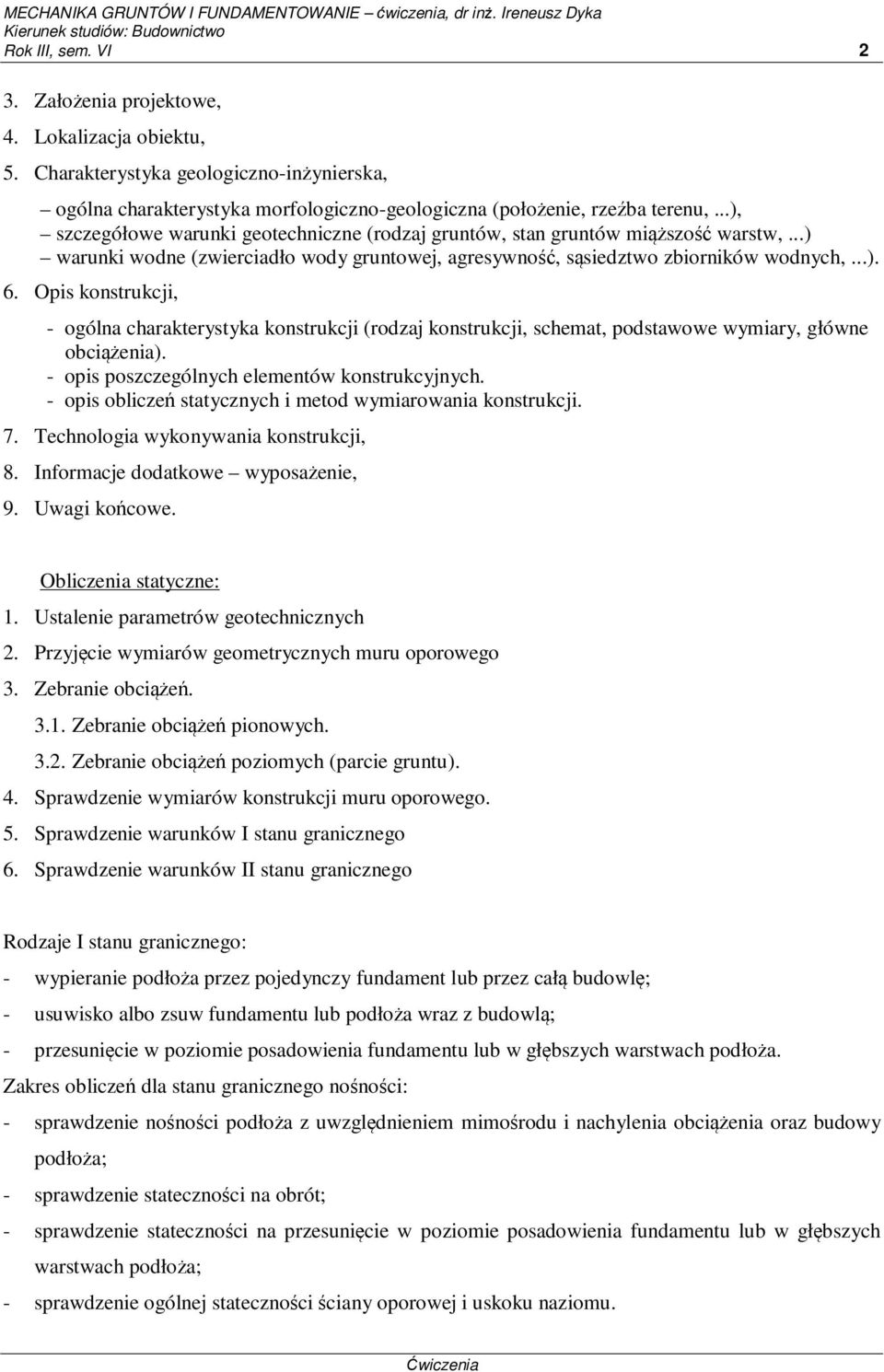

2 Rok III, sem. VI 2 3. Założenia projektowe, 4. Lokalizacja obiektu, 5. Charakterystyka geologiczno-inżynierska, ogólna charakterystyka morfologiczno-geologiczna (położenie, rzeźba terenu,...), szczegółowe warunki geotechniczne (rodzaj gruntów, stan gruntów miąższość warstw,...) warunki wodne (zwierciadło wody gruntowej, agresywność, sąsiedztwo zbiorników wodnych,...). 6. Opis konstrukcji, - ogólna charakterystyka konstrukcji (rodzaj konstrukcji, schemat, podstawowe wymiary, główne obciążenia). - opis poszczególnych elementów konstrukcyjnych. - opis obliczeń statycznych i metod wymiarowania konstrukcji. 7. Technologia wykonywania konstrukcji, 8. Informacje dodatkowe wyposażenie, 9. Uwagi końcowe. Obliczenia statyczne: 1. Ustalenie parametrów geotechnicznych 2. Przyjęcie wymiarów geometrycznych muru oporowego 3. Zebranie obciążeń Zebranie obciążeń pionowych Zebranie obciążeń poziomych (parcie gruntu). 4. Sprawdzenie wymiarów konstrukcji muru oporowego. 5. Sprawdzenie warunków I stanu granicznego 6. Sprawdzenie warunków II stanu granicznego Rodzaje I stanu granicznego: - wypieranie podłoża przez pojedynczy fundament lub przez całą budowlę; - usuwisko albo zsuw fundamentu lub podłoża wraz z budowlą; - przesunięcie w poziomie posadowienia fundamentu lub w głębszych warstwach podłoża. Zakres obliczeń dla stanu granicznego nośności: - sprawdzenie nośności podłoża z uwzględnieniem mimośrodu i nachylenia obciążenia oraz budowy podłoża; - sprawdzenie stateczności na obrót; - sprawdzenie stateczności na przesunięcie w poziomie posadowienia fundamentu lub w głębszych warstwach podłoża; - sprawdzenie ogólnej stateczności ściany oporowej i uskoku naziomu.

Opis konstrukcji, - ogólna charakterystyka konstrukcji (rodzaj konstrukcji, schemat, podstawowe wymiary, główne obciążenia). - opis poszczególnych elementów konstrukcyjnych.

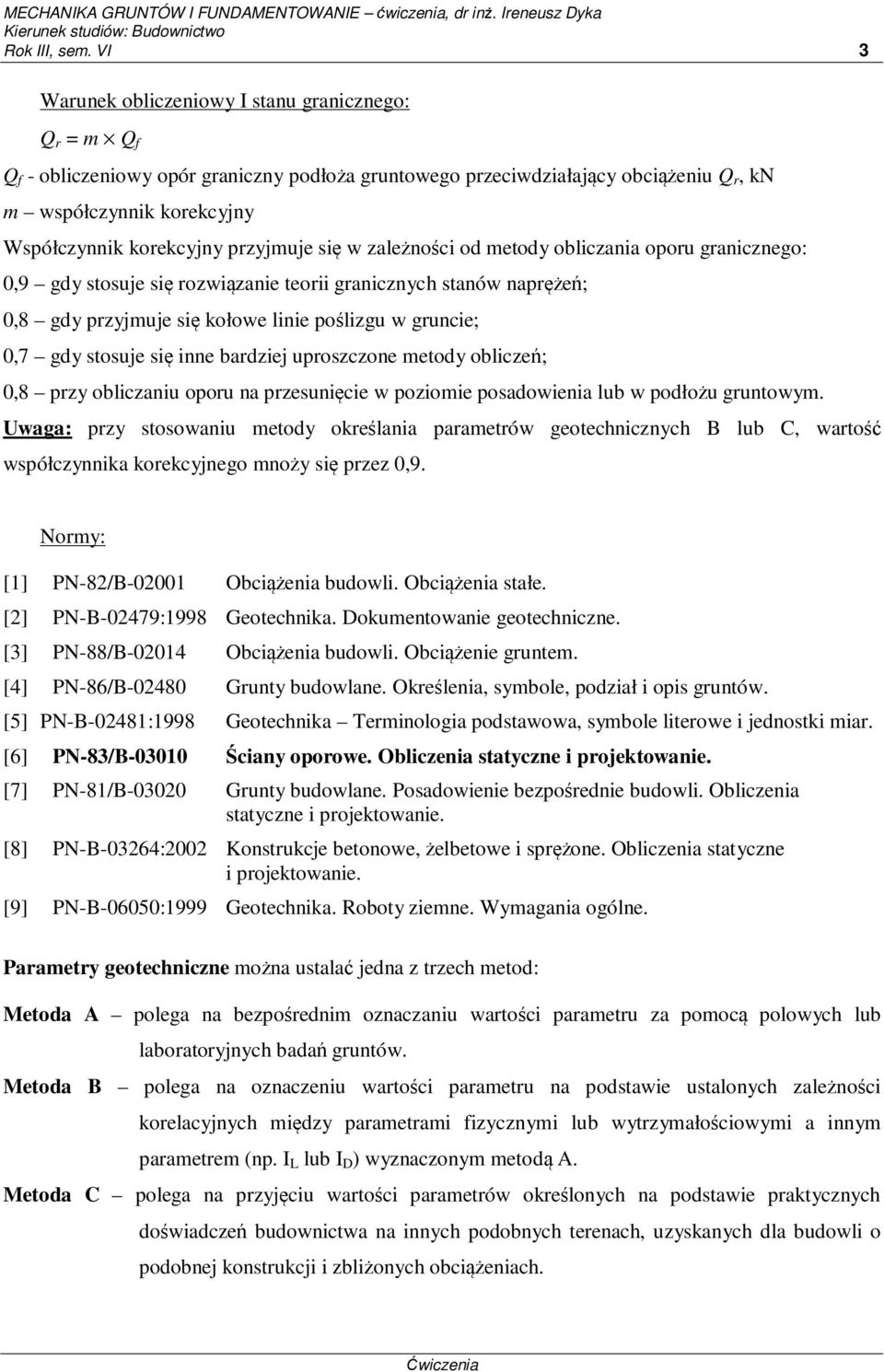

3 Rok III, sem. VI 3 Warunek obliczeniowy I stanu granicznego: Q r = m Q f Q f - obliczeniowy opór graniczny podłoża gruntowego przeciwdziałający obciążeniu Q r, kn m współczynnik korekcyjny Współczynnik korekcyjny przyjmuje się w zależności od metody obliczania oporu granicznego: 0,9 gdy stosuje się rozwiązanie teorii granicznych stanów naprężeń; 0,8 gdy przyjmuje się kołowe linie poślizgu w gruncie; 0,7 gdy stosuje się inne bardziej uproszczone metody obliczeń; 0,8 przy obliczaniu oporu na przesunięcie w poziomie posadowienia lub w podłożu gruntowym. Uwaga: przy stosowaniu metody określania parametrów geotechnicznych B lub C, wartość współczynnika korekcyjnego mnoży się przez 0,9. Normy: [1] PN-82/B Obciążenia budowli. Obciążenia stałe. [2] PN-B-02479:1998 Geotechnika. Dokumentowanie geotechniczne. [3] PN-88/B Obciążenia budowli. Obciążenie gruntem. [4] PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. [5] PN-B-02481:1998 Geotechnika Terminologia podstawowa, symbole literowe i jednostki miar. [6] PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie. [7] PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. [8] PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. [9] PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne. Parametry geotechniczne można ustalać jedna z trzech metod: Metoda A polega na bezpośrednim oznaczaniu wartości parametru za pomocą polowych lub laboratoryjnych badań gruntów. Metoda B polega na oznaczeniu wartości parametru na podstawie ustalonych zależności korelacyjnych między parametrami fizycznymi lub wytrzymałościowymi a innym parametrem (np. I L lub I D ) wyznaczonym metodą A. Metoda C polega na przyjęciu wartości parametrów określonych na podstawie praktycznych doświadczeń budownictwa na innych podobnych terenach, uzyskanych dla budowli o podobnej konstrukcji i zbliżonych obciążeniach.

przyjmuje się w zależności od metody obliczania oporu granicznego: 0,9 gdy stosuje się rozwiązanie teorii granicznych stanów naprężeń; 0,8 gdy przyjmuje się kołowe linie poślizgu w gruncie; 0,7 gdy

4 Rok III, sem. VI 4 Wartość obliczeniową parametru geotechnicznego należy wyznaczać wg wzoru: x (r) = γ m x (n), w którym γ m współczynnik materiałowy Współczynnik γ m dla parametru wyznaczanego metodą B lub C wynosi γ m = 0,9 lub γ m = 1,1 przy czym należy przyjmować wartość bardziej niekorzystną Pochodzenie gruntów spoistych: A grunty morenowe skonsolidowane (gliny, gliny piaszczyste, piaski gliniaste w stanie półzwartym); B inne grunty skonsolidowane oraz grunty morenowe nieskonsolidowane (pyły i gliny pylaste półzwarte, gliny i piaski gliniaste twardoplastyczne); C- inne grunty nieskonsolidowane (gliny zwięzłe i gliny piaszczyste plastyczne); D iły, niezależnie od pochodzenia geologicznego. Literatura: Biernatowski K., Dembicki E., Dzierżawski K., Wolski W.: Fundamentowanie. Projektowanie i wykonawstwo. Arkady. Warszawa Dembicki E. i inni Fundamentowanie cz. 1 i 2. Arkady. Warszawa Czarnota Bojarski R., Lewandowski J. Fundamenty budowli lądowych. Arkady Jarominiak A., Lekkie konstrukcje oporowe. WKŁ. Warszawa Kobiak J., Stachurski W. Konstrukcje żelbetowe, tom 3. Arkady, Warszawa Motak E. Fundamenty bezpośrednie. Arkady. Warszawa Starosolski W. Konstrukcje żelbetowe, tom II. Wydawnictwo Naukowe PWN, Warszawa Zalecenia dotyczące przyjmowania wstępnego wymiarów ścian oporowych Zasypka (wg pkt 5.7 normy PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie): zaleca się stosować z gruntów mineralnych, rodzimych, niespoistych, o dobrych właściwościach drenujących, nieagresywnych lub o słabym stopniu agresywności. Dopuszcza się wykorzystanie miejscowych gruntów spoistych i przemysłowych materiałów odpadowych (popioły, żużle itp.) pod warunkiem właściwego ich ułożenia, zagęszczenia i odwodnienia. Nie należy stosować gruntów spoistych w stanie miękkoplastycznym. Kontrola zagęszczenia zasypu jest wymagana, gdy za ścianą oporową przewiduje się wykonanie innych konstrukcji podatnych na osiadanie lub zapadanie gruntu. Najlepiej: grunt niespoisty średniozagęszczony. Zagłębienie ścian oporowych (D) wg pkt 5.3 normy PN-83/B D 0.5 m grunty niewysadzinowe (grunty niespoiste) D h z grunty wysadzinowe (grunty spoiste) h z głębokość przemarzania gruntu (wg PN-81/B-03020)

wynosi γ m = 0,9 lub γ m = 1,1 przy czym należy przyjmować wartość bardziej niekorzystną Pochodzenie gruntów spoistych: A grunty morenowe skonsolidowane (gliny, gliny piaszczyste, piaski gliniaste w

5 Rok III, sem. VI 5 Minimalne grubości ścian żelbetowych wg pkt 5.1 normy PN-83/B A. Mur masywny B. Mur masywny ze wspornikiem odciążającym C. Mur masywny z płytą odciążającą B. Mur lekki płytowo-kątowy

6 Rok III, sem. VI 6
