1 !"! "# "#"#"!! "$ % "!!&$
2 Twój DOM ul. RóŜana 20, Ostrołęka tel. (29) faks (29) tel. kom Ostrołęka Kwiecień 2010 r. Egzemplarz nr PROJEKT ARCHITEKTONICZNO BUDOWLANY Nazwa zadania Adres budowy Inwestor Instalacja systemu oddymiania oraz wymiana stolarki drzwiowej klatek schodowych na ognioodporną w budynku Hotelu Pielęgniarek Al.Jana Pawła II A Ostrołęka Zdrowotnej im.dr Józefa Psarskiego Al. Jana Pawła II A Ostrołęka Zespół projektowy: Projektant branŝy arch. i konstr.-bud.: inŝ. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os spec. architektoniczna Projektant branŝy elektrycznej: tech. Antoni DĄBROWSKI upr. nr Os-479/84 spec. instalacyjnoinŝynieryjna w zakresie instalacji elektrycznych Projektant branŝy elektrycznej: mgr inŝ. Marek MIELNICKI upr. nr UAN.VI-7/502/85 spec. instalacyjno-inŝynieryjna w zakresie instalacji elektrycznych Asystent projektanta: inŝ. Zbigniew DĄBROWSKI OŚWIADCZENIE Oświadczam, Ŝe dokumentacja projektowa została wykonana zgodnie z umową, obowiązującymi przepisami, normami i wytycznymi oraz jest kompletna z punktu widzenia celu, któremu ma słuŝyć i moŝe być skierowana do realizacji.
3 Zawartość opracowania I. PROJEKT ARCHITEKTONICZNO-BUDOWLANY Opis techniczny: 1. DANE OGÓLNE Przedmiot opracowania: Podstawa opracowania Adres inwestycji Inwestor Parametry wymiarowe budynku SYTUACJA OPIS KONSTRUKCJI STAN ISTNIEJĄCY Fundamenty i ściany fundamentowe Ściany zewnętrzne Ściany wewnętrzne Tynki wewnętrzne Okładziny ścienne Stropy Posadzki Klatki schodowe i schody Wentylacja Stolarka Instalacje STAN PROJEKTOWANY OPIS INSTALACJA ODDYMIAJĄCA Sterowania zewnętrzne Linie dozorowe, strefy Instalacja sterowania oddymianiem Obliczenia powierzchni czynnych oddymiania oraz dobór siłowników SYSTEM NAPOWIETRZAJĄCY SYSTM AUTOMATYKI DRZWI OKABLOWANIE ZESTAWIENIE MATERIAŁÓW...6 Część rysunkowa: Rys. nr A-1. Sytuacja, skala 1: Rys. nr B-1. Rzut parteru, skala 1: Rys. nr B-2. Rzut piętra I, II, III, skala 1: Rys. nr B-2A. Rzut piętra IV, skala 1: Rys. nr B-3. Rzut piętra V, skala 1: Rys. nr E-1. Rzut parteru - podłączenie systemu oddymiającego, skala 1: Rys. nr E-2. Rzut piętra IV-podłączenie systemu oddymiającego, skala 1: Rys. nr E-3. Rzut piętra V-podłączenie systemu oddymiającego, skala 1: Rys. nr E-4 Schemat ideowy systemu oddymiania i przewietrzania, b.s. Rys. nr S Wykaz stolarki okiennej i drzwiowej, skala 1: Załączniki: 1) Ksero uprawnień projektantów wraz z zaświadczeniami Izby Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 2
4 Opis techniczny 1. DANE OGÓLNE 1.1. Przedmiot opracowania: - instalacja systemu oddymiania oraz wymiana stolarki drzwiowej klatki schodowej na ogniotrwałą w Samodzielnym Zespole Publicznych Zakładów Opieki Zdrowotnej im.dr Józefa Psarskiego Podstawa opracowania 1) Inwentaryzacja budynku 2) Uzgodnienia z Inwestorem 3) Polskie normy i wytyczne projektowania 4) Rozporządzenie MI z dnia r. w sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie 5) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej. (Dz. U. z 2 r. Nr 147, poz. 1229, z późniejszymi zmianami) 6) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 6 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr, poz. 563) 7) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 6, z późniejszymi zmianami) 8) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. (Dz. U. z 0 r. Nr 106, poz. 1126, z późniejszymi zmianami) 9) Podstawowe Zasady Projektowania Instalacji Sygnalizacji Pożarowej - CNBOP W-wa 2 r. 10) Metody ograniczenia zagrożeń powodowanych przez dymy i gazy poż. - oprac. M. Skaźnik 99 11) Normy: PN-B Instalacje grawitacyjne do odprowadzenia dymu i ciepła. DIN :2-09 Usuwanie dymu i gorąca w czasie pożarów. PN-E :2 Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacji instalacji. PN-IEC :2 Instalacje elektryczne w obiektach budowlanych. EN-11-6 Smoke and heat control systems Part 6 : Specification for pressure differential systems Kits. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza PN-EN :2 (U) Symbole graficzne stosowane w schematach. Część 2: Symbole elementów, symbole rozróżniające i inne symbole ogólnego przeznaczenia PN-EN (U) Symbole graficzne stosowane w schematach. Część 7: Aparatura łączeniowa, sterownicza i zabezpieczeniowa PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. BN-84/ Zakładowe sieci telekomunikacyjne - Instalacje wnętrzowe 12) Dane architektoniczno budowlane 13) Uzgodnienia branżowe 1.3. Adres inwestycji Al.Jana Pawła II A, Ostrołęka 1.4. Inwestor Al.Jana Pawła II A, Ostrołęka. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 3

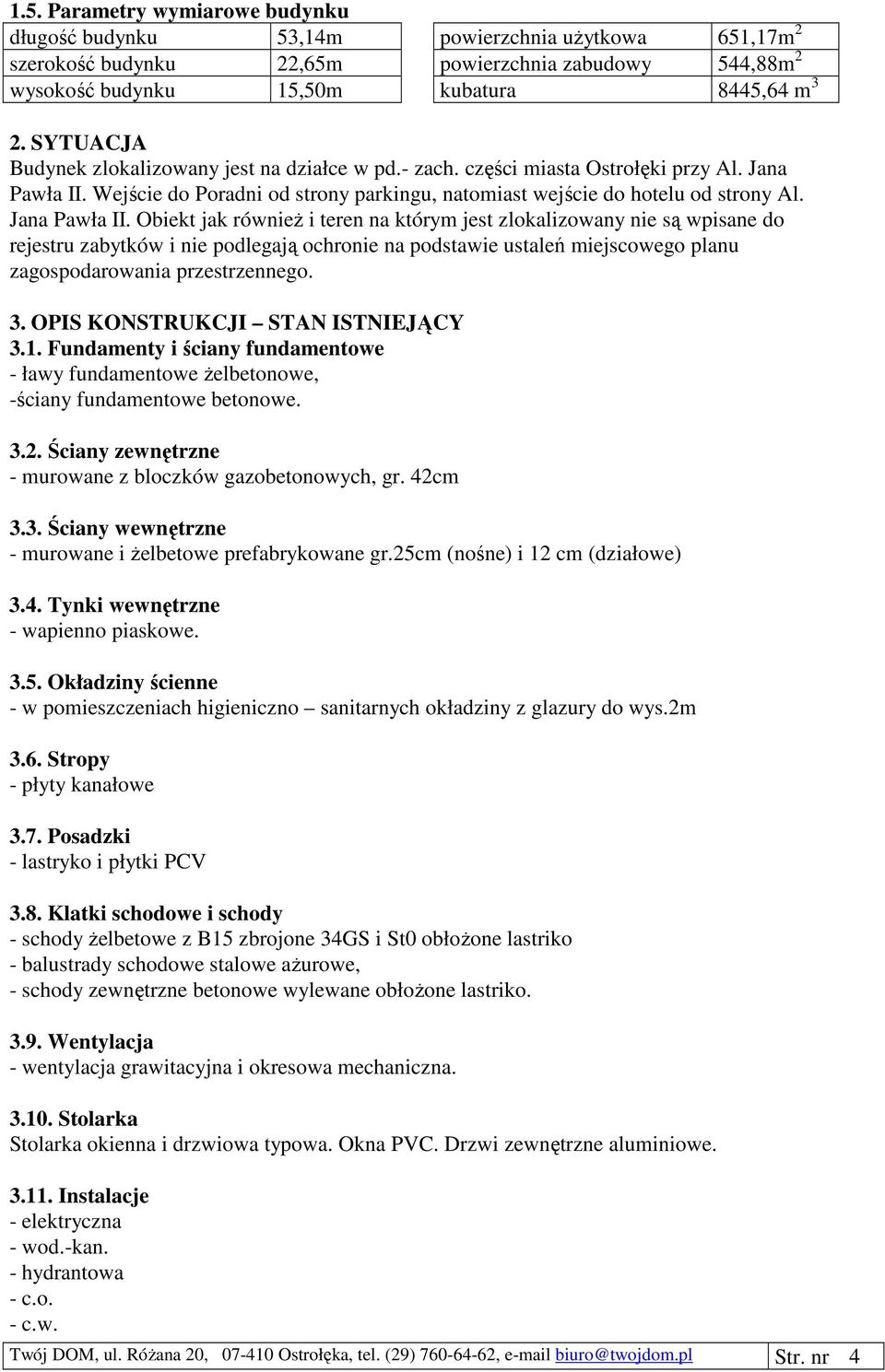

5 1.5. Parametry wymiarowe budynku długość budynku 53,14m powierzchnia użytkowa 651,17m 2 szerokość budynku 22,65m powierzchnia zabudowy 544,88m 2 wysokość budynku 15,50m kubatura 8445,64 m 3 2. SYTUACJA Budynek zlokalizowany jest na działce w pd.- zach. części miasta Ostrołęki przy Al. Jana Pawła II. Wejście do Poradni od strony parkingu, natomiast wejście do hotelu od strony Al. Jana Pawła II. Obiekt jak również i teren na którym jest zlokalizowany nie są wpisane do rejestru zabytków i nie podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 3. OPIS KONSTRUKCJI STAN ISTNIEJĄCY 3.1. Fundamenty i ściany fundamentowe - ławy fundamentowe żelbetonowe, -ściany fundamentowe betonowe Ściany zewnętrzne - murowane z bloczków gazobetonowych, gr. 42cm 3.3. Ściany wewnętrzne - murowane i żelbetowe prefabrykowane gr.25cm (nośne) i 12 cm (działowe) 3.4. Tynki wewnętrzne - wapienno piaskowe Okładziny ścienne - w pomieszczeniach higieniczno sanitarnych okładziny z glazury do wys.2m 3.6. Stropy - płyty kanałowe 3.7. Posadzki - lastryko i płytki PCV 3.8. Klatki schodowe i schody - schody żelbetowe z B15 zbrojone 34GS i St0 obłożone lastriko - balustrady schodowe stalowe ażurowe, - schody zewnętrzne betonowe wylewane obłożone lastriko Wentylacja - wentylacja grawitacyjna i okresowa mechaniczna Stolarka Stolarka okienna i drzwiowa typowa. Okna PVC. Drzwi zewnętrzne aluminiowe Instalacje - elektryczna - wod.-kan. - hydrantowa - c.o. - c.w. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 4

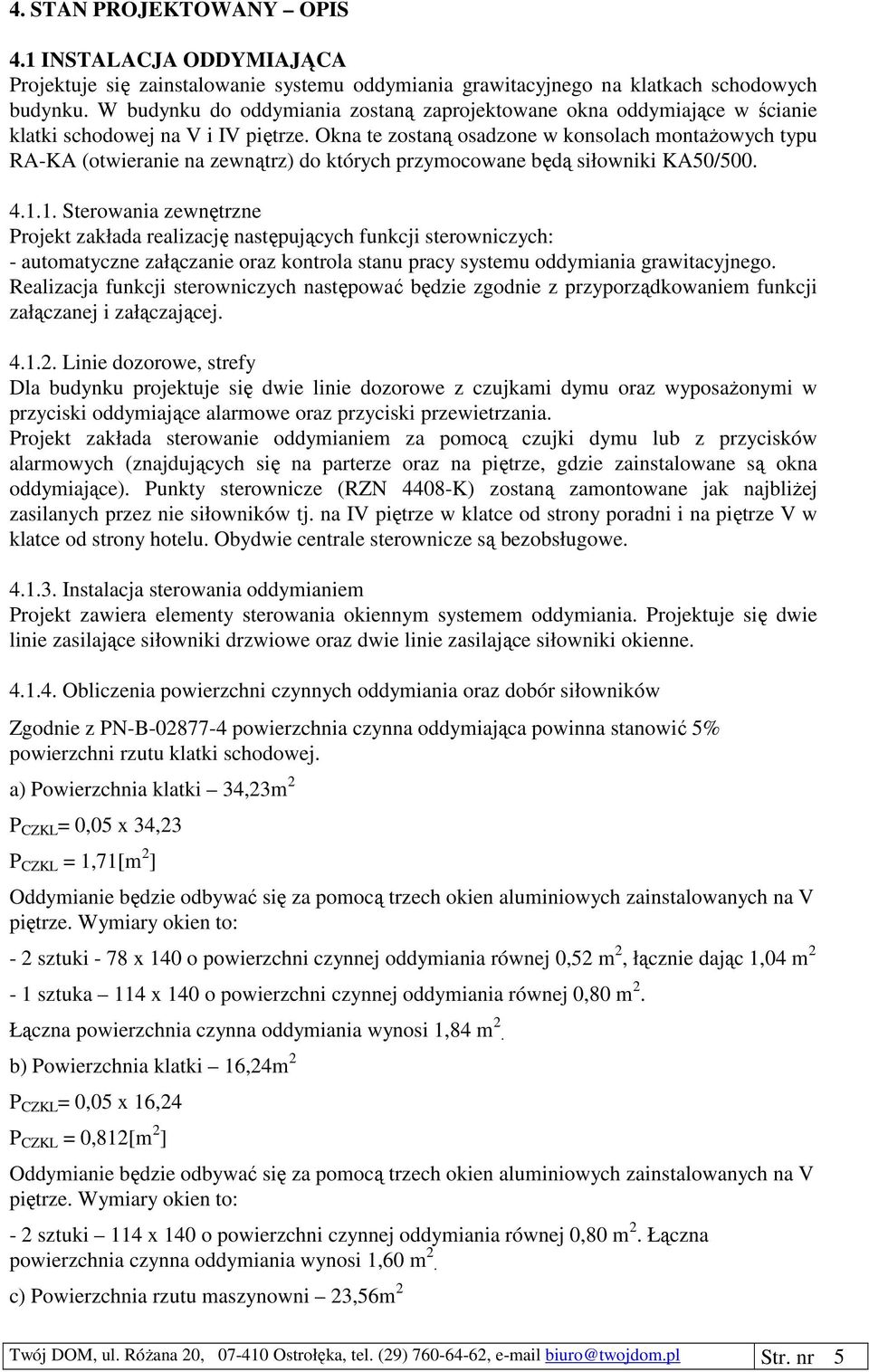

6 4. STAN PROJEKTOWANY OPIS 4.1 INSTALACJA ODDYMIAJĄCA Projektuje się zainstalowanie systemu oddymiania grawitacyjnego na klatkach schodowych budynku. W budynku do oddymiania zostaną zaprojektowane okna oddymiające w ścianie klatki schodowej na V i IV piętrze. Okna te zostaną osadzone w konsolach montażowych typu RA-KA (otwieranie na zewnątrz) do których przymocowane będą siłowniki KA50/ Sterowania zewnętrzne Projekt zakłada realizację następujących funkcji sterowniczych: - automatyczne załączanie oraz kontrola stanu pracy systemu oddymiania grawitacyjnego. Realizacja funkcji sterowniczych następować będzie zgodnie z przyporządkowaniem funkcji załączanej i załączającej Linie dozorowe, strefy Dla budynku projektuje się dwie linie dozorowe z czujkami dymu oraz wyposażonymi w przyciski oddymiające alarmowe oraz przyciski przewietrzania. Projekt zakłada sterowanie oddymianiem za pomocą czujki dymu lub z przycisków alarmowych (znajdujących się na parterze oraz na piętrze, gdzie zainstalowane są okna oddymiające). Punkty sterownicze (RZN 4408-K) zostaną zamontowane jak najbliżej zasilanych przez nie siłowników tj. na IV piętrze w klatce od strony poradni i na piętrze V w klatce od strony hotelu. Obydwie centrale sterownicze są bezobsługowe Instalacja sterowania oddymianiem Projekt zawiera elementy sterowania okiennym systemem oddymiania. Projektuje się dwie linie zasilające siłowniki drzwiowe oraz dwie linie zasilające siłowniki okienne Obliczenia powierzchni czynnych oddymiania oraz dobór siłowników Zgodnie z PN-B powierzchnia czynna oddymiająca powinna stanowić 5% powierzchni rzutu klatki schodowej. a) Powierzchnia klatki 34,23m 2 P CZKL = 0,05 x 34,23 P CZKL = 1,71[m 2 ] Oddymianie będzie odbywać się za pomocą trzech okien aluminiowych zainstalowanych na V piętrze. Wymiary okien to: - 2 sztuki - 78 x o powierzchni czynnej oddymiania równej 0,52 m 2, łącznie dając 1,04 m 2-1 sztuka 114 x o powierzchni czynnej oddymiania równej 0, m 2. Łączna powierzchnia czynna oddymiania wynosi 1,84 m 2. b) Powierzchnia klatki 16,24m 2 P CZKL = 0,05 x 16,24 P CZKL = 0,812[m 2 ] Oddymianie będzie odbywać się za pomocą trzech okien aluminiowych zainstalowanych na V piętrze. Wymiary okien to: - 2 sztuki 114 x o powierzchni czynnej oddymiania równej 0, m 2. Łączna powierzchnia czynna oddymiania wynosi 1,60 m 2. c) Powierzchnia rzutu maszynowni 23,56m 2 Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 5

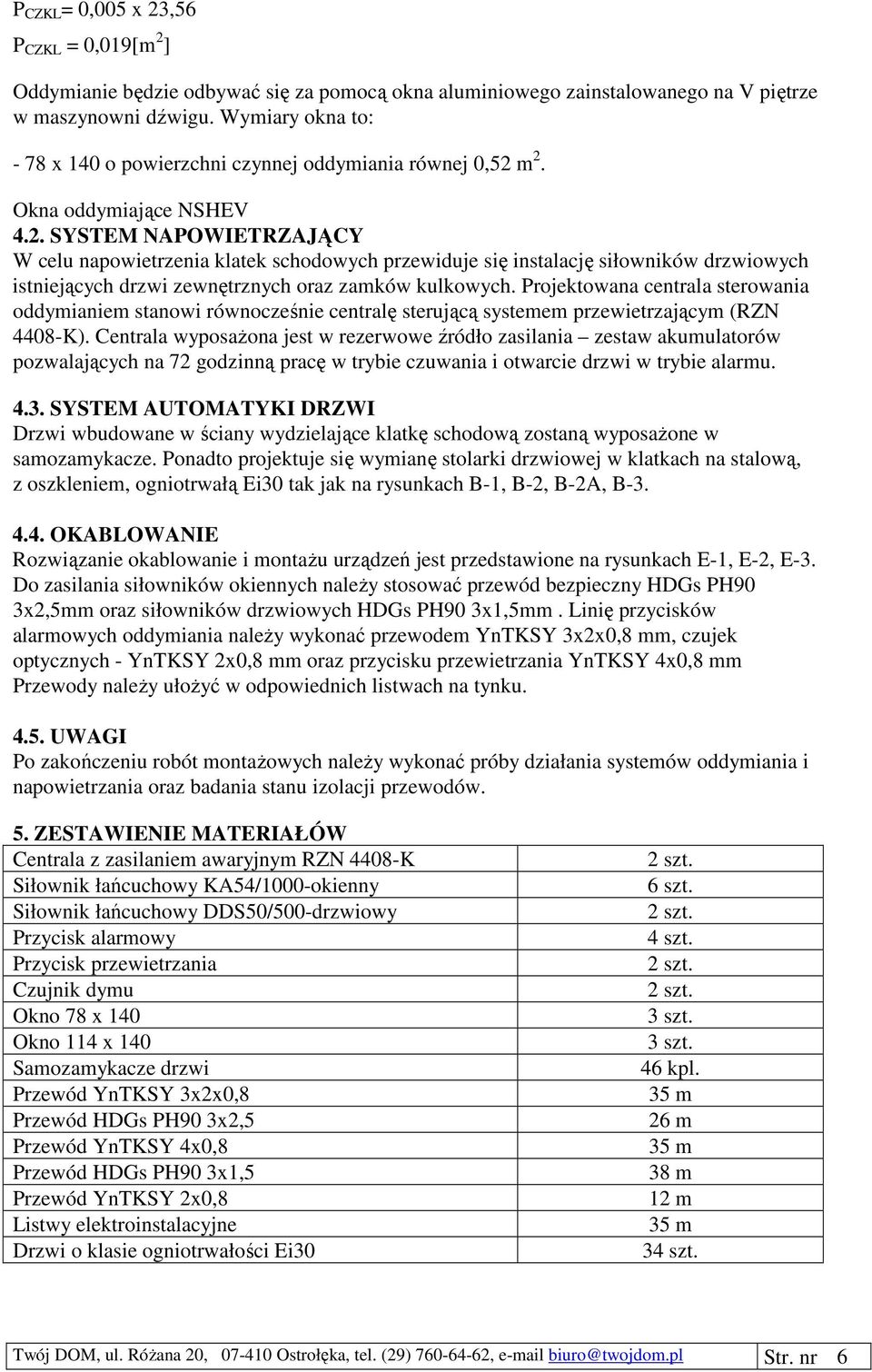

7 P CZKL = 0,005 x 23,56 P CZKL = 0,019[m 2 ] Oddymianie będzie odbywać się za pomocą okna aluminiowego zainstalowanego na V piętrze w maszynowni dźwigu. Wymiary okna to: - 78 x o powierzchni czynnej oddymiania równej 0,52 m 2. Okna oddymiające NSHEV 4.2. SYSTEM NAPOWIETRZAJĄCY W celu napowietrzenia klatek schodowych przewiduje się instalację siłowników drzwiowych istniejących drzwi zewnętrznych oraz zamków kulkowych. Projektowana centrala sterowania oddymianiem stanowi równocześnie centralę sterującą systemem przewietrzającym (RZN 4408-K). Centrala wyposażona jest w rezerwowe źródło zasilania zestaw akumulatorów pozwalających na 72 godzinną pracę w trybie czuwania i otwarcie drzwi w trybie alarmu SYSTEM AUTOMATYKI DRZWI Drzwi wbudowane w ściany wydzielające klatkę schodową zostaną wyposażone w samozamykacze. Ponadto projektuje się wymianę stolarki drzwiowej w klatkach na stalową, z oszkleniem, ogniotrwałą tak jak na rysunkach B-1, B-2, B-2A, B OKABLOWANIE Rozwiązanie okablowanie i montażu urządzeń jest przedstawione na rysunkach E-1, E-2, E-3. Do zasilania siłowników okiennych należy stosować przewód bezpieczny HDGs PH 3x2,5mm oraz siłowników drzwiowych HDGs PH 3x1,5mm. Linię przycisków alarmowych oddymiania należy wykonać przewodem YnTKSY 3x2x0,8 mm, czujek optycznych - YnTKSY 2x0,8 mm oraz przycisku przewietrzania YnTKSY 4x0,8 mm Przewody należy ułożyć w odpowiednich listwach na tynku UWAGI Po zakończeniu robót montażowych należy wykonać próby działania systemów oddymiania i napowietrzania oraz badania stanu izolacji przewodów. 5. ZESTAWIENIE MATERIAŁÓW Centrala z zasilaniem awaryjnym RZN 4408-K Siłownik łańcuchowy KA54/0-okienny Siłownik łańcuchowy DDS50/500-drzwiowy Przycisk alarmowy Przycisk przewietrzania Czujnik dymu Okno 78 x Okno 114 x Samozamykacze drzwi Przewód YnTKSY 3x2x0,8 Przewód HDGs PH 3x2,5 Przewód YnTKSY 4x0,8 Przewód HDGs PH 3x1,5 Przewód YnTKSY 2x0,8 Listwy elektroinstalacyjne Drzwi o klasie ogniotrwałości 2 szt. 6 szt. 2 szt. 4 szt. 2 szt. 2 szt. 3 szt. 3 szt. 46 kpl. 35 m 26 m 35 m 38 m 12 m 35 m 34 szt. Twój DOM, ul. Różana 20, Ostrołęka, tel. (29) , biuro@twojdom.pl Str. nr 6

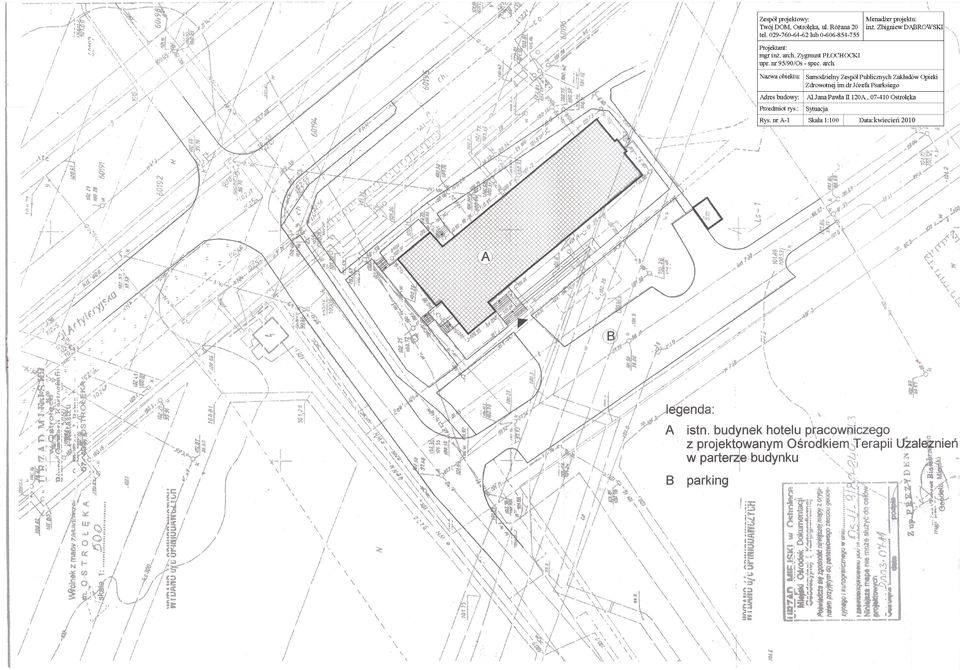

8 kwiecień 2010 kwiecień 2010
9 Drzwi sterowane siłownikami (system napowietrzający) Ruchoma barierka zabezpieczająca 22,24m HP - drzwi ognioodporne klasy z zamontowanymi samozamykaczami - granica opracowania Drzwi sterowane siłownikami (system napowietrzający) Zespół projektowy: Menadżer projektu: Twój DOM, Ostrołęka, ul. Różana 20 inż. Zbigniew DĄBROWSKI Projektant: mgr inż. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Rys. nr B-1 16,24m2 Al.Jana Pawła II A, Ostrołęka Rzut parteru Skala 1: Data: marzec 2010

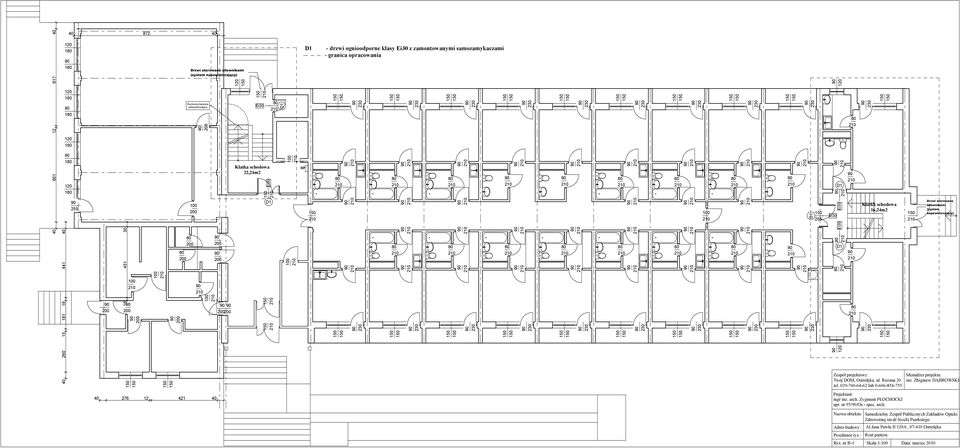

10 270 - drzwi z zamontowanymi samozamykaczami - granica opracowania 34,23m2 HP HP ,24m2 Zespół projektowy: Menadżer projektu: Twój DOM, Ostrołęka, ul. Różana 20 inż. Zbigniew DĄBROWSKI RZUT PIĘTRA - I, II, III (powtarzalne) Projektant: mgr inż. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Al.Jana Pawła II A, Ostrołęka Rzut piętra - I,II,III Rys. nr B-2 Skala 1: Data: marzec 2010
11 270 - drzwi z zamontowanymi samozamykaczami - granica opracowania ,23m2 HP HP 16,24m2 Okno oddymiające (ostatnie piętro) Zespół projektowy: Menadżer projektu: Twój DOM, Ostrołęka, ul. Różana 20 inż. Zbigniew DĄBROWSKI RZUT PIĘTRA IV Projektant: mgr inż. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Al.Jana Pawła II A, Ostrołęka Rzut piętra IV Rys. nr B-2a Skala 1: Data: marzec 2010
12 Okno oddymiające Okno oddymiające ,71m2 Maszynownia 23,56m2 Okno oddymiające 114 RZUT PIĘTRA - V Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 Menadżer projektu: inż. Zbigniew DĄBROWSKI Projektant: mgr inż. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Rys. nr B-3 Al.Jana Pawła II A, Ostrołęka Rzut piętra IV Skala 1: Data: marzec 2010
13 Drzwi sterowane siłownikami (system napowietrzający) M YnTKSY 3x2x0,8 P.w.a. P.p. YnTKSY 4x0,8 HDGs PH 3x1,5 22,24m2 P.w.a. P.p. M - Przycisk wywoływania alarmowego - Przycisk przewietrzania - Siłownik drzwiowy sterowany z centralki - Drzwi z zamontowanymi samozamykaczami - Granica opracowania 16,24m2 HDGs PH 3x1,5 P.p. YnTKSY 4x0,8 Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 P.w.a. YnTKSY 3x2x0,8 Drzwi sterowane siłownikami (system napowietrzający) Menadżer projektu: inż. Zbigniew DĄBROWSKI Branża elektryczna: mgr inż. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inż. w zakresie inst. elektr. M tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inż. w zakresie inst. elektrycznych Al.Jana Pawła II A, Ostrołęka Rzut parteru - podłączenie systemu oddymiającego Rys. nr E-1 Skala 1: Data: kwiecień 2010

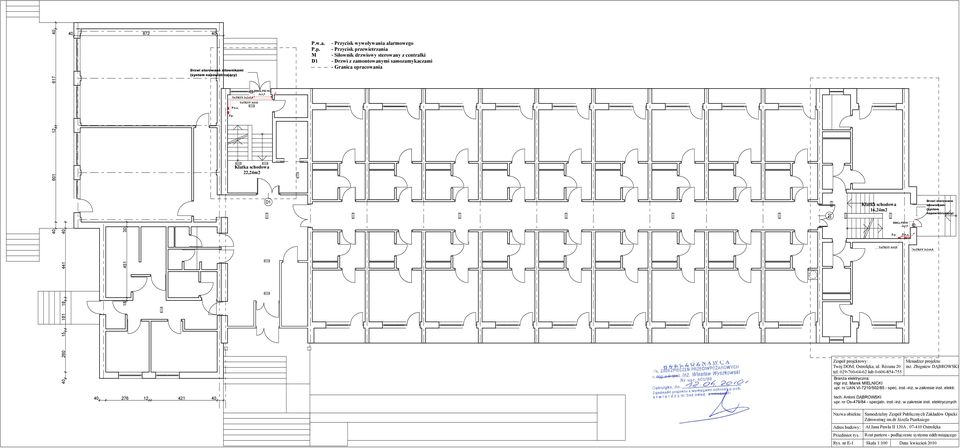

14 P.w.a. TO P.w.a. TO YnTKSY 3x2x0,8 HTKSH PH 3x2,5 YnTKSY 3x2x0,8 Czujka dymu optyczna YnTKSY 2x0,8 HDGs PH 3x2,5 M O M O P.s Okna oddymiające HDGs PH 3x2,5 - zasilanie centralki P.w.a. P.s.2 M O - Przycisk wyzwalania alarmowego - Drzwi z zamontowanymi samozamykaczami - Punkt sterowania siłownikami okiennymi (system oddymiający) oraz siłownikami drzwiowymi (system przewietrzający) - Siłownik okienny - Granica opracowania Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 Menadżer projektu: inż. Zbigniew DĄBROWSKI Branża elektryczna: mgr inż. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inż. w zakresie inst. elektr. RZUT PIĘTRA IV tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inż. w zakresie inst. elektrycznych Rys. nr E-2 Al.Jana Pawła II A, Ostrołęka Rzut piętra IV-podłączenie systemu oddymiającego Skala 1: Data: kwiecień 2010
15 Okna oddymiające Okno oddymiające HDGs PH 3x2,5 78 MO MO MO P.s.1 HDGs PH 3x2,5 YnTKSY 3x2x0,8 Okno oddymiające 114 MO Czujka dymu optyczna YnTKSY 2x0,8 P.s.1 - Punkt sterowania siłownikami okiennymi (system oddymiający) oraz siłownikami drzwiowymi (system przewietrzający) M O - Siłownik okienny RZUT PIĘTRA V Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 Menadżer projektu: inż. Zbigniew DĄBROWSKI Branża elektryczna: mgr inż. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inż. w zakresie inst. elektr. tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inż. w zakresie inst. elektrycznych Rys. nr E-3 Al.Jana Pawła II A, Ostrołęka Rzut piętra V-podłączenie systemu oddymiającego Skala 1: Data: kwiecień 2010
16 Napędy wentylacji oddymiającej KA54/0 24V montowane do konsol montażowych, w których osadzone są okna oddyniające NSHEV od strony Al.Jana Pawła II Optyczna czujka dymu widzialnego DOR-40 wraz z gniazdem typu G-40 Przycisk przewietrzania YnTKSY 2x0,8 Przycisk oddymiania Przycisk oddymiania HDGs PH 3x2,5 (w listwie elektroinstal.) YnTKSY 4x0,8 YnTKSY 3x2x0,8 YnTKSY 3x2x0,8 RZN Centralka sterująca RZN 4408-K 8A, 24V jedna linia przewietrzania, jedna linia oddymiająca, zasilanie awaryjne 72h HDGs PH 3x2,5 (w listwie elektroinstal.) HDGs PH 3x1,5 (w listwie elektroinstal.) TO V Siłownik drzwiowy DDS50/500 24V Napędy wentylacji oddymiającej KA54/0 24V montowane do konsol montażowych, w których osadzone są okna oddyniające NSHEV szczytowa Optyczna czujka dymu widzialnego DOR-40 wraz z gniazdem typu G-40 Przycisk przewietrzania Przycisk oddymiania Przycisk oddymiania HDGs PH 3x2,5 (w listwie elektroinstal.) YnTKSY 2x0,8 YnTKSY 4x0,8 YnTKSY 3x2x0,8 YnTKSY 3x2x0,8 RZN Centralka sterująca RZN 4408-K 8A, 24V jedna linia przewietrzania, jedna linia oddymiająca, zasilanie awaryjne 72h HDGs PH 3x2,5 (w listwie elektroinstal.) HDGs PH 3x1,5 (w listwie elektroinstal.) TO V Siłownik drzwiowy DDS50/500 24V Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 Menadżer projektu: inż. Zbigniew DĄBROWSKI Branża elektryczna: mgr inż. Marek MIELNICKI upr. nr UAN.VI-7/502/85 - spec. inst.-inż. w zakresie inst. elektr. tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst.-inż. w zakresie inst. elektrycznych Rys. nr E-4 Al.Jana Pawła II A, Ostrołęka Schemat ideowy systemu oddymiania i napowietrzania Skala b.s. Data: kwiecień 2010

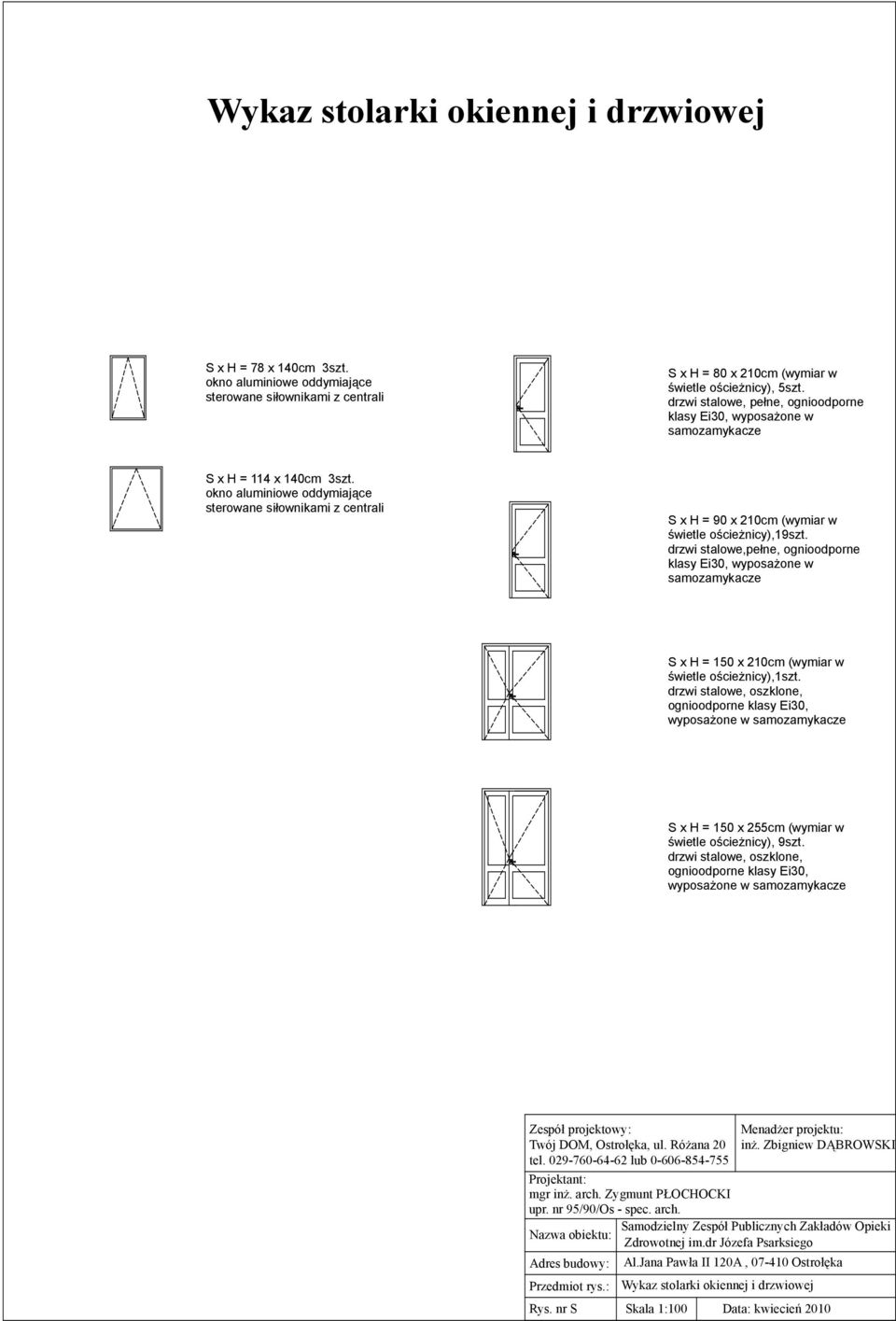

17 Wykaz stolarki okiennej i drzwiowej S x H = 78 x cm 3szt. okno aluminiowe oddymiające sterowane siłownikami z centrali S x H = x cm (wymiar w świetle ościeżnicy), 5szt. drzwi stalowe, pełne, ognioodporne klasy, wyposażone w samozamykacze S x H = 114 x cm 3szt. okno aluminiowe oddymiające sterowane siłownikami z centrali S x H = x cm (wymiar w świetle ościeżnicy),19szt. drzwi stalowe,pełne, ognioodporne klasy, wyposażone w samozamykacze S x H = x cm (wymiar w świetle ościeżnicy),1szt. drzwi stalowe, oszklone, ognioodporne klasy, wyposażone w samozamykacze S x H = x 255cm (wymiar w świetle ościeżnicy), 9szt. drzwi stalowe, oszklone, ognioodporne klasy, wyposażone w samozamykacze Zespół projektowy: Twój DOM, Ostrołęka, ul. Różana 20 Rys. nr S Al.Jana Pawła II A, Ostrołęka Skala 1: Menadżer projektu: inż. Zbigniew DĄBROWSKI Projektant: mgr inż. arch. Zygmunt PŁOCHOCKI upr. nr 95//Os - spec. arch. Wykaz stolarki okiennej i drzwiowej Data: kwiecień 2010
