2 OŚWIADCZENIE O KOMPLETNOŚCI DOKUMENTACJI Zakład Projektowania i Realizacji COMPACT - CHS s.c., Zagórzany 720 oświadcza, Ŝe: Dokumentacja techniczna na Budowę skrzyŝowania drogi krajowej nr 28 (ulica Biecka) z ulicą Przemysłową na terenie strefy gospodarcza w Gorlicach w km Budowa studni wlotowej do przepustu 1ø150cm w km ,95 w stadium projektu wykonawczego jest wykonana zgodnie z obowiązującymi przepisami techniczno-budowlanymi, normami i normatywami oraz Ŝe została sprawdzona i jest kompletna z punktu widzenia celu, któremu ma słuŝyć. Projektant branŝy konstrukcyjnej mgr inŝ. Jan Szymański COMPACT-CHS s.c. Studnia wlotowa w km ,95 2

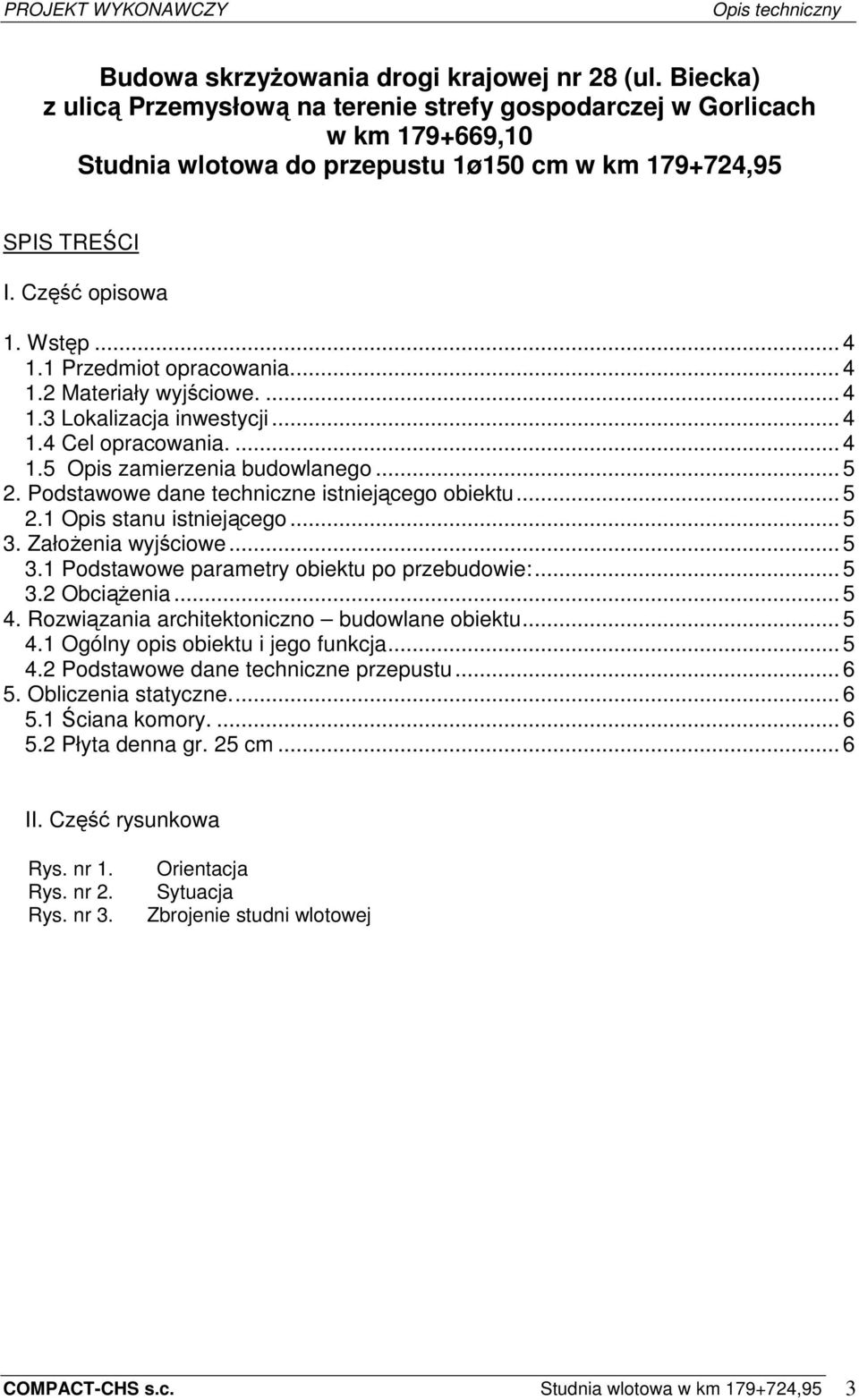

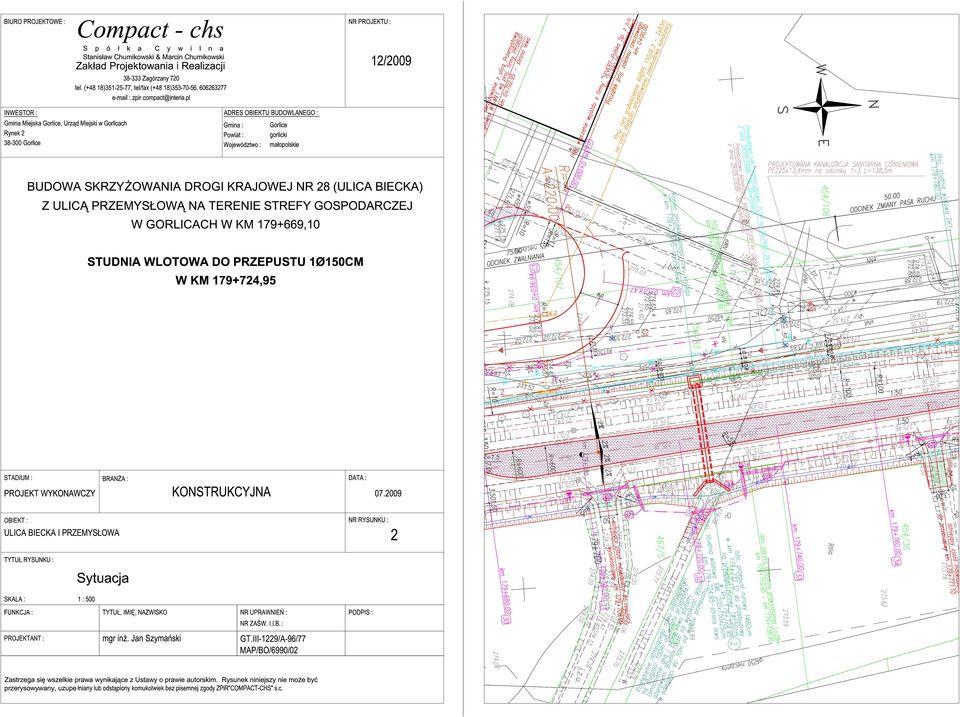

3 Budowa skrzyŝowania drogi krajowej nr 28 (ul. Biecka) z ulicą Przemysłową na terenie strefy gospodarczej w Gorlicach w km ,10 Studnia wlotowa do przepustu 1ø150 cm w km ,95 SPIS TREŚCI I. Część opisowa 1. Wstęp Przedmiot opracowania Materiały wyjściowe Lokalizacja inwestycji Cel opracowania Opis zamierzenia budowlanego Podstawowe dane techniczne istniejącego obiektu Opis stanu istniejącego ZałoŜenia wyjściowe Podstawowe parametry obiektu po przebudowie: ObciąŜenia Rozwiązania architektoniczno budowlane obiektu Ogólny opis obiektu i jego funkcja Podstawowe dane techniczne przepustu Obliczenia statyczne Ściana komory Płyta denna gr. 25 cm... 6 II. Część rysunkowa Rys. nr 1. Rys. nr 2. Rys. nr 3. Orientacja Sytuacja Zbrojenie studni wlotowej COMPACT-CHS s.c. Studnia wlotowa w km ,95 3

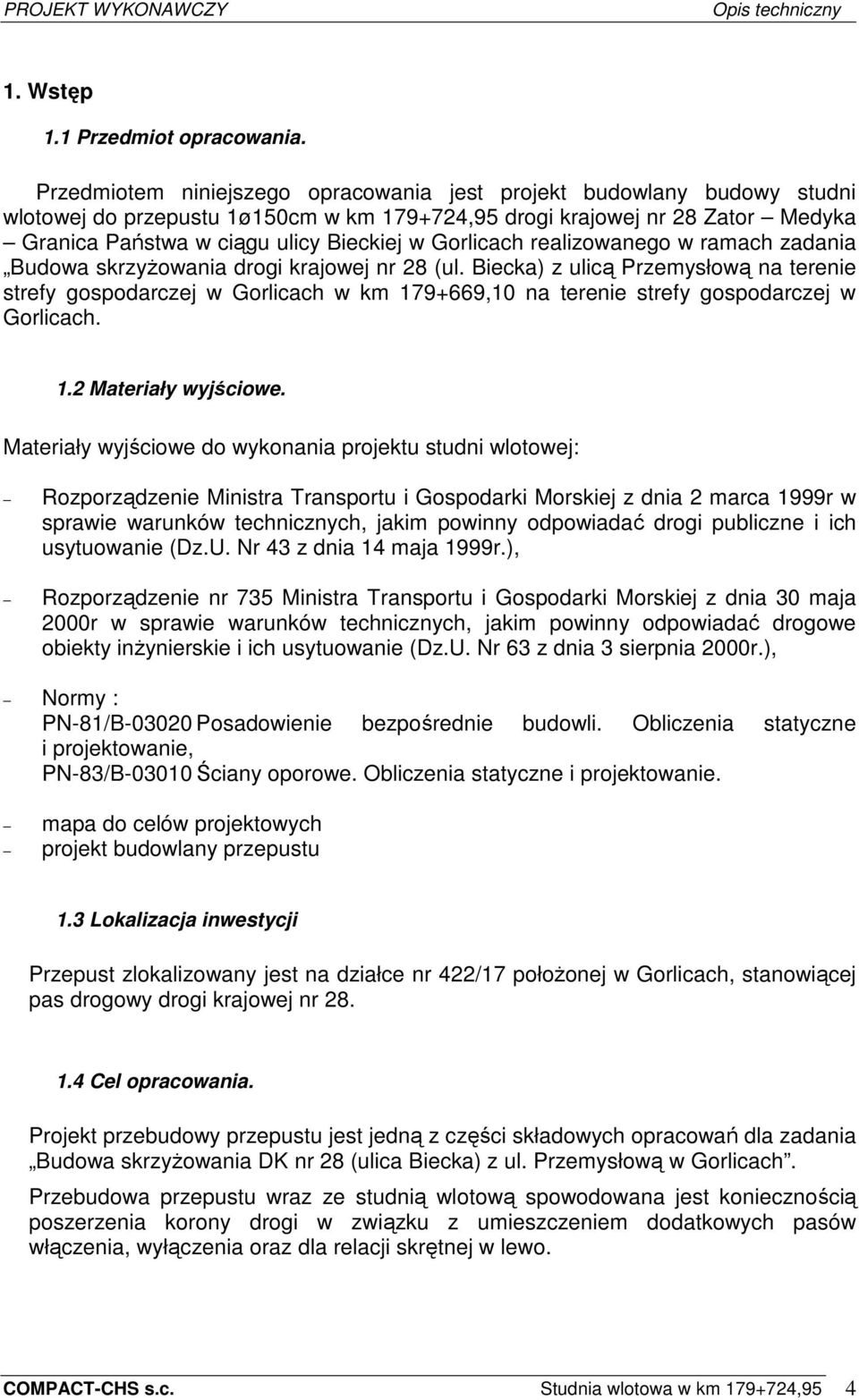

4 1. Wstęp 1.1 Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany budowy studni wlotowej do przepustu 1ø150cm w km ,95 drogi krajowej nr 28 Zator Medyka Granica Państwa w ciągu ulicy Bieckiej w Gorlicach realizowanego w ramach zadania Budowa skrzyŝowania drogi krajowej nr 28 (ul. Biecka) z ulicą Przemysłową na terenie strefy gospodarczej w Gorlicach w km ,10 na terenie strefy gospodarczej w Gorlicach. 1.2 Materiały wyjściowe. Materiały wyjściowe do wykonania projektu studni wlotowej: Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 z dnia 14 maja 1999r.), Rozporządzenie nr 735 Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000r w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inŝynierskie i ich usytuowanie (Dz.U. Nr 63 z dnia 3 sierpnia 2000r.), Normy : PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie, PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie. mapa do celów projektowych projekt budowlany przepustu 1.3 Lokalizacja inwestycji Przepust zlokalizowany jest na działce nr 422/17 połoŝonej w Gorlicach, stanowiącej pas drogowy drogi krajowej nr Cel opracowania. Projekt przebudowy przepustu jest jedną z części składowych opracowań dla zadania Budowa skrzyŝowania DK nr 28 (ulica Biecka) z ul. Przemysłową w Gorlicach. Przebudowa przepustu wraz ze studnią wlotową spowodowana jest koniecznością poszerzenia korony drogi w związku z umieszczeniem dodatkowych pasów włączenia, wyłączenia oraz dla relacji skrętnej w lewo. COMPACT-CHS s.c. Studnia wlotowa w km ,95 4

5 1.5 Opis zamierzenia budowlanego Zamierzenie budowlane obejmuje: Budowę studni wlotowej 150x200x25cm do projektowanego przepustu 1ø150cm w km ,95. Przeznaczeniem wyŝej wymienionego obiektu jest sprawne odprowadzenie wód opadowych z rowów przydroŝnych, poprzez rów odpływowy do rzeki Ropa. 2. Podstawowe dane techniczne istniejącego obiektu 2.1 Opis stanu istniejącego Istniejący przepust o długości około 18m zbudowany jest z kręgów betonowych 1ø80cm. Posiada na obu końcach murki czołowe, typowe 130x250x30cm osadzone na fundamentach betonowych 100x250x40cm. Kąt skosu istniejącego przepustu 1ø80cm z osią drogi krajowej wynosi 58º. 3. ZałoŜenia wyjściowe 3.1 Podstawowe parametry obiektu po przebudowie: Konstrukcja nośna ściany Ŝelbetowe gr. 25cm Przekrój 150x200cm Wysokość studni wlotowej 333cm Kąt skosu z przepustem 90º Płyta stropowa prefabrykowana 1x200x125x15cm z włazem kanalizacyjnym 1x200x125x15cm - pełna 3.2 ObciąŜenia Zgodnie z wymogami Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty mostowe i ich usytuowanie obiekt projektuje się na klasę obciąŝenia A wg PN-85/S Obiekty mostowe. 4. Rozwiązania architektoniczno budowlane obiektu 4.1 Ogólny opis obiektu i jego funkcja Projektuje się nową studnię Ŝelbetową, monolityczną o wymiarach 150x200x25cm. Zadaniem obiektu jest wprowadzenie wód opadowych z rowów przydroŝnych do przepustu 1ø150 cm. COMPACT-CHS s.c. Studnia wlotowa w km ,95 5

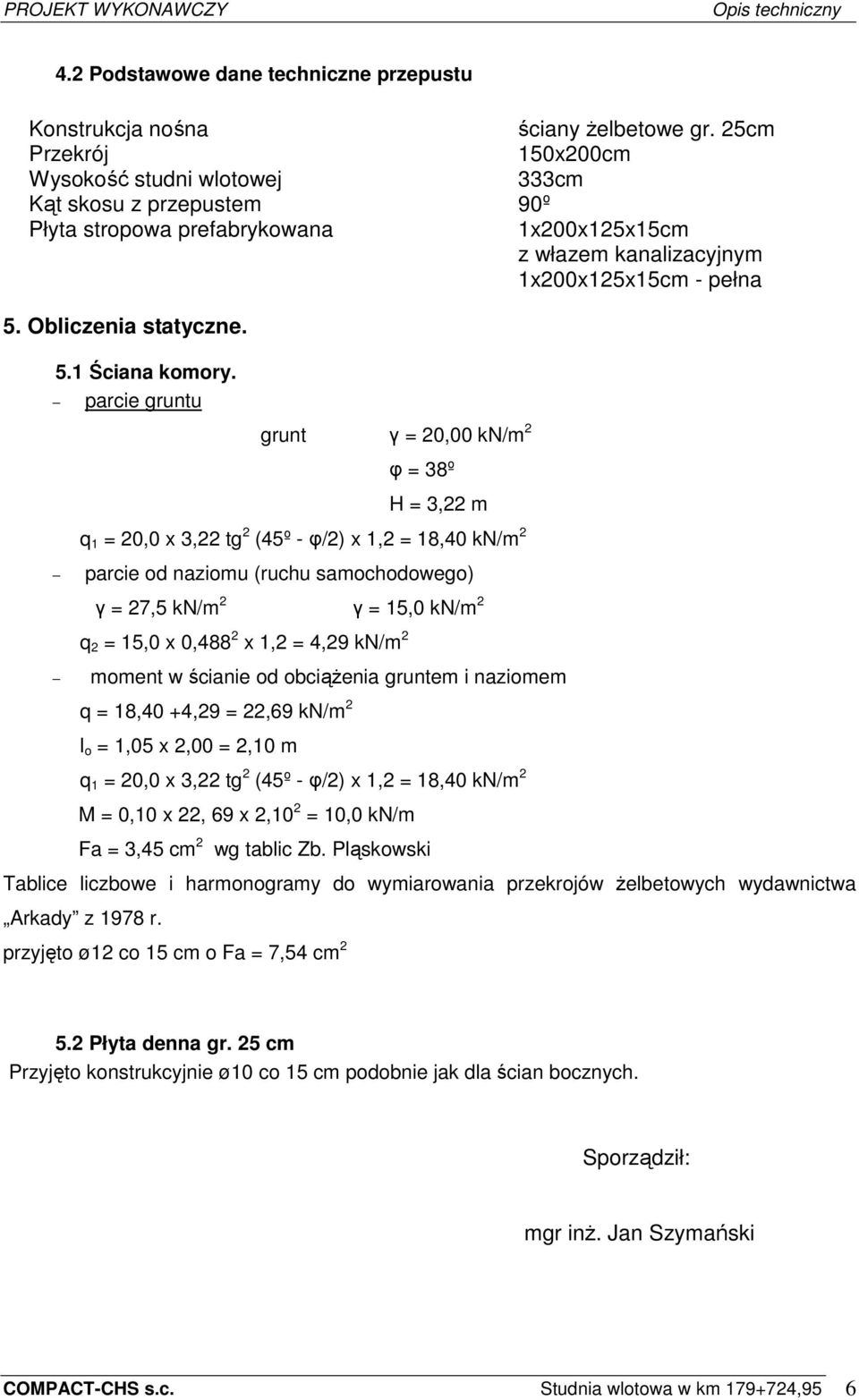

6 4.2 Podstawowe dane techniczne przepustu Konstrukcja nośna ściany Ŝelbetowe gr. 25cm Przekrój 150x200cm Wysokość studni wlotowej 333cm Kąt skosu z przepustem 90º Płyta stropowa prefabrykowana 1x200x125x15cm z włazem kanalizacyjnym 1x200x125x15cm - pełna 5. Obliczenia statyczne. 5.1 Ściana komory. parcie gruntu grunt γ = 20,00 kn/m 2 φ = 38º H = 3,22 m q 1 = 20,0 x 3,22 tg 2 (45º - φ/2) x 1,2 = 18,40 kn/m 2 parcie od naziomu (ruchu samochodowego) γ = 27,5 kn/m 2 γ = 15,0 kn/m 2 q 2 = 15,0 x 0,488 2 x 1,2 = 4,29 kn/m 2 moment w ścianie od obciąŝenia gruntem i naziomem q = 18,40 +4,29 = 22,69 kn/m 2 l o = 1,05 x 2,00 = 2,10 m q 1 = 20,0 x 3,22 tg 2 (45º - φ/2) x 1,2 = 18,40 kn/m 2 M = 0,10 x 22, 69 x 2,10 2 = 10,0 kn/m Fa = 3,45 cm 2 wg tablic Zb. Pląskowski Tablice liczbowe i harmonogramy do wymiarowania przekrojów Ŝelbetowych wydawnictwa Arkady z 1978 r. przyjęto ø12 co 15 cm o Fa = 7,54 cm Płyta denna gr. 25 cm Przyjęto konstrukcyjnie ø10 co 15 cm podobnie jak dla ścian bocznych. Sporządził: mgr inŝ. Jan Szymański COMPACT-CHS s.c. Studnia wlotowa w km ,95 6
