Projekt budowlany. konstrukcja. Obiekt : Budynek Przedszkola nr 243
|
|
- Jadwiga Adamska
- 5 lat temu
- Przeglądów:
Transkrypt
1 Projekt budowlany konstrukcja Obiekt : Budynek Przedszkola nr 243 Adres obiektu: ul. KORDIANA 7/1, WARSZAWA REMBERTÓW, DZIAŁKA NR. EW. 45, OBR Temat: PROJEKT BUDOWLANY ROZBUDOWY BUDYNKU PRZEDSZKOLA NR 243 W WARSZAWIE Inwestor: M. St. Warszawa Dzielnica Rembertów al. gen. A. Chruściela Montera Warszawa Projektant konstrukcji: mgr inż. Artur Sieczkowski upr. bud. MAZ/0079/POOK/05 Sprawdził: mgr inż. Wojciech Nikoniuk upr. bud. MAZ/0363/POOK/06 Data r. 1
2 SPIS TREŚCI: SPIS RYSUNKÓW: DOKUMENTY FORMALNO-PRAWNE DANE OGÓLNE Przedmiot opracowania Spis norm i przepisów prawnych Uwagi dodatkowe i zalecenia ogólne GEOTECHNICZNE WARUNKI POSADOWIENIA OBIEKTU ROZWIĄZANIA MATERIAŁOWE OPIS TECHNICZNY Opis konstrukcji OBLICZENIA STATYCZNE Zestawienie obciążeń Obciążenia stałe Stropodach Płyta nad parterem Ściana żelbetowa 24cm Ściana z bloczków z betonu komórkowego gr 24cm Ściana istniejąca dobudówek Obciążenia zmienne Obciążenia technologiczne równomiernie rozłożone Obciążenie śniegiem Wymiarowanie elementów konstrukcji Płyta stropodachu Płyta stropowa nad parterem Słupy żelbetowe Ławy i stopy fundamentowe WARUNKI REALIZACJI INWESTYCJI
3 SPIS RYSUNKÓW: KB-01 Rzut fundamentów 1:50 KB-02 Schemat szalunkowy płyty nad parterem 1:50 KB-03 Schemat szalunkowy stropodachu 1:50 SPIS ZAŁĄCZNIKÓW: Załącznik nr 1 dokumentacja geotechniczna. 3

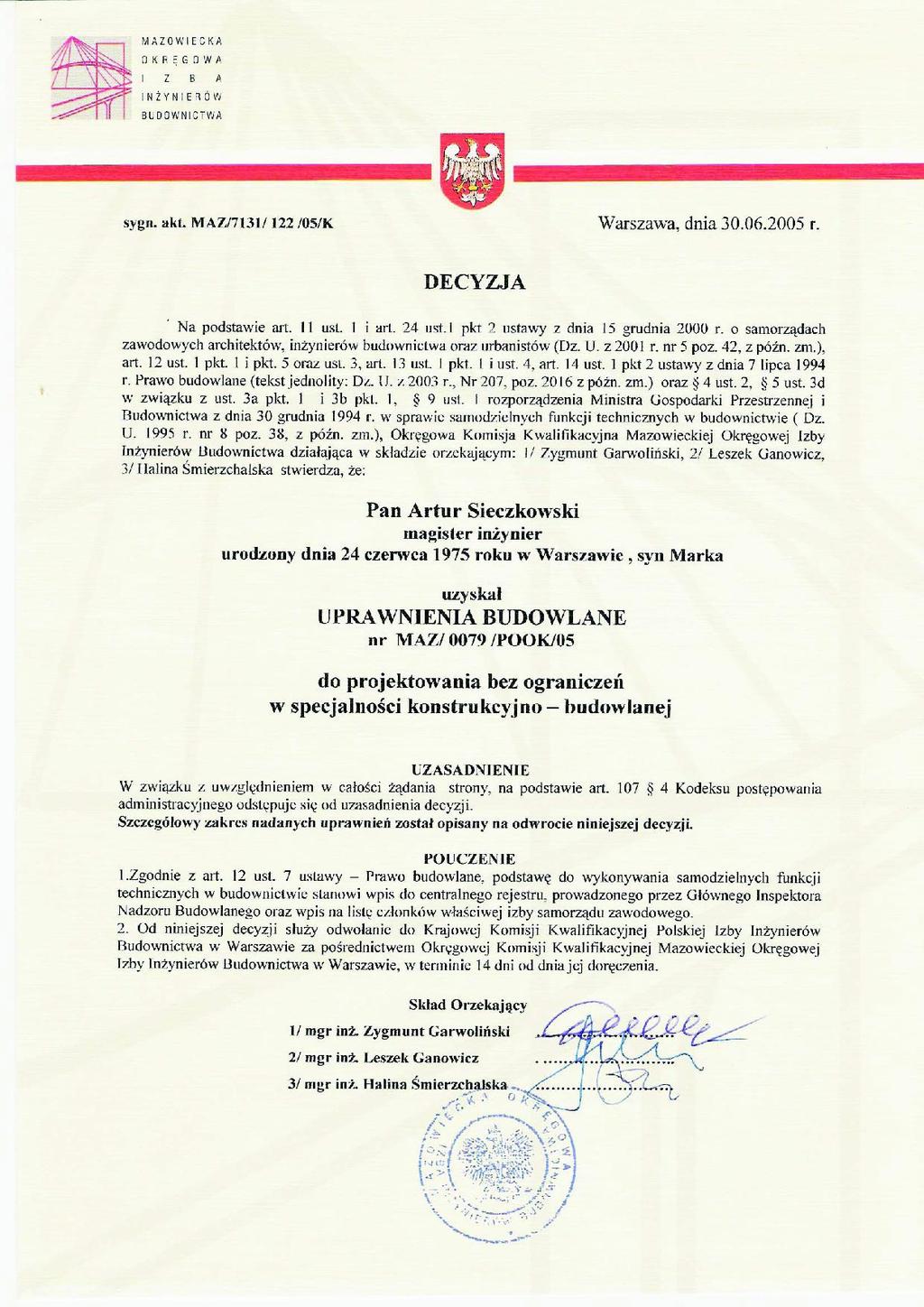

4 1. DOKUMENTY FORMALNO-PRAWNE OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU BUDOWLANEGO (na podstawie art. 20 ust. 4 Ustawy Prawo Budowlane z dnia 7 lipca 1994 r. z późniejszymi zmianami) Inwestycja: PROJEKT BUDOWLANY ROZBUDOWY BUDYNKU PRZEDSZKOLA NR 243 Adres inwestycji: ul. Kordiana 7/1 Warszawa Rembertów, dz. nr ew. 45 Inwestor: M. St. Warszawa Dzielnica Rembertów Niniejszym oświadczam, że sporządzona przeze mnie dokumentacja projektowa części konstrukcyjnej dotycząca projektu budowlanego rozbudowy budynku przedszkola nr 243 została opracowana zgodnie z obowiązującymi przepisami w zakresie konstrukcji oraz zasadami wiedzy technicznej. Projektant konstrukcji: mgr inż. Artur Sieczkowski upr. nr MAZ/0079/POOK/05 Sprawdzający: mgr inż. Wojciech Nikoniuk upr. nr MAZ/0363/POOK/06 4
5 5
6 6
7 7
8 8
9 2. DANE OGÓLNE 2.1 Przedmiot opracowania Projektowany obiekt użyteczności publicznej zlokalizowany jest na działce nr ew. 45 przy ul. Kordiana 7/1 w Warszawie dz. Rembertów. Podstawę do wykonania części konstrukcyjnej projektu architektoniczno - budowlanego stanowią: projekt architektoniczno - budowlany wykonany przez: mgr inż. arch. Marek JEŁOWICKI nr upr. MA/009/007 w specjalności architektonicznej do projektowania bez ograniczeń, uzgodnienia z zespołami opracowującymi instalacje sanitarne i elektryczne, opinia geotechniczna i dokumentacja badań podłoża gruntowego do projektu rozbudowy przedszkola przy ul. Kordiana w Warszawie-Rembertowie, konsultacje z architektami. Inwestor: M. St. Warszawa Dzielnica Remebertów al. gen. A. Chruściela Montera Warszawa Projekt posiada stopień szczegółowości i zakres rzeczowy zgodny z właściwymi przepisami Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowości zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz z późniejszymi zmianami). Projekt opracowano w zakresie wymaganym przepisami Prawa Budowlanego i służy wyłącznie procedurze uzyskania pozwolenia na budowę. 2.2 Spis norm i przepisów prawnych PN-82/B-02000: Obciążenia budowli. Zasady ustalania wartości, PN-82/B-02001: Obciążenia budowli. Obciążenia stałe, PN-82/B-02003: Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe, PN-80/B-02010: Obciążenia w obliczeniach statycznych. Obciążenia śniegiem, PN-80/B-02010/Az1: Obciążenia w obliczeniach statycznych. Obciążenia śniegiem, PN-77/B-02011: Obciążenia w obliczeniach statycznych. Obciążenia wiatrem, 9
10 PN-B-02011:1977/Az1: Obciążenia w obliczeniach statycznych. Obciążenia wiatrem, PN-82/B-02004: Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia pojazdami, PN-88/B-02014: Obciążenia budowli. Obciążenia gruntem, PN-86/B-02015: Obciążenia budowli. Obciążenia zmienne środowiskowe. Obciążenie temperaturą, PN-81/B-03020: Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie, PN-86/B-02480: Grunty budowlane. Określenia, symbole, podział i opis gruntów, PN-B-03264: 2002: Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie, PN-B-03264: 2004/Ap1: Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie, PN-B-03002: 2007: Konstrukcje murowe. Projektowanie i obliczanie, PN-EN 998-2: 2004: Wymagania dotyczące zapraw do murów. Część 2: zaprawa murarska, Dz. U. z 2002 r. Nr 75, poz. 690: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), Dz. U. z 1994 r. Nr 89, poz. 414: Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (z późniejszymi zmianami), Dz. U. z 1998 r. Nr 126, poz. 839: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, Dz. U. z 2003 r. Nr 47, poz. 401: Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, Dz. U. z 2003 r. Nr 120, poz. 1133: Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (z późniejszymi zmianami), Instrukcja nr 409/2005. Projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową. Instytut Techniki Budowlanej, Warszawa 2005, Instrukcja nr 376/2002. Ochrona zabudowy w sąsiedztwie głębokich wykopów. Instytut Techniki Budowlanej, Warszawa
11 2.3 Uwagi dodatkowe i zalecenia ogólne roboty budowlane będą prowadzone zgodnie z normami i warunkami technicznymi obowiązującymi na terenie całej Polski, a w szczególności z przepisami według Dz. U. z 2003 r. Nr 47, poz. 401: Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, zastosowane materiały konstrukcyjne oraz inne wyroby budowlane będą posiadały atesty, świadectwa jakości, certyfikaty i deklaracje zgodności z obowiązującymi przepisami pod względem technicznym, przeciwpożarowym i trwałości budowli, o wszelkich niejasnościach i wątpliwościach dotyczących rozwiązań przyjętych w projekcie należy poinformować projektanta w celu uniknięcia błędów, ewentualnie zmiany zastosowanych rozwiązań należy bezwzględnie i na bieżąco w ramach nadzoru autorskiego konsultować oraz uzgadniać z upoważnionymi projektantami, kierownik budowy jest zobowiązany, na podstawie art. 20 ust. 1 punkt 1b Ustawy Prawo Budowlane, sporządzić lub zapewnić sporządzenie planu bezpieczeństwa i ochrony zdrowia, wszystkie roboty budowlano-montażowe powinny być wykonywane pod nadzorem kierownika budowy, który posiada odpowiednie uprawnienia, przebicia oraz wykonanie otworów w elementach konstrukcyjnych poza uwzględnionymi w projekcie bez zgody projektanta jest zabronione, obciążenia niektórych elementów konstrukcyjnych ( w szczególności płyt żelbetowych) ciężarem własnym zostały pominięte w zestawieniu obciążeń stałych, ale zostały one uwzględnione podczas wykonywania obliczeń statycznych, gdzie ciężar własny jest generowany automatycznie, w przypadku zamiany jakiegokolwiek materiału wykończeniowego lub izolacyjnego, należy sprawdzić jego ciężar objętościowy i porównać z materiałem, który został przyjęty w zestawieniu obciążeń. Suma obciążeń stałych dla danej pozycji nie może przekraczać wartości charakterystycznej przyjętej w obliczeniach statycznych, nie należy obciążać elementów konstrukcji (płyty stropowe, belki) przed osiągnięciem 90% wytrzymałości betonu. Płyty stropowe powinny być podtrzymywane stemplami aż do uzyskania pełnej wytrzymałości, projekt konstrukcji należy rozpatrywać łącznie z projektem branży architektonicznej i pozostałymi projektami branżowymi, część graficzna stanowi integralną część niniejszego opracowania, realizacja konstrukcji wg oddzielnie opracowanego projektu wykonawczego. 11
12 3. GEOTECHNICZNE WARUNKI POSADOWIENIA OBIEKTU Parametry określające właściwości podłoża gruntowego podano w opracowaniu pt.: "Opinia geotechniczna i dokumentacja badań podłoża gruntowego do projektu rozbudowy przedszkola przy ul. Kordiana w Warszawie- Rembertowie". Autorem opracowania jest Pan mgr Ryszard Kociszewski upr. nr CUG Opracowanie dołączono do niniejszego projektu jako załącznik i stanowi jego integralną część. Do obliczeń ław i stóp fundamentowych przyjęto posadowienie na warstwie I tj. piaskach drobnych o stopniu zagęszczenia Id=0,7. Poziom posadowienia fundamentów nowoprojektowanych należy dostosować do poziomu posadowienia fundamentów istniejących - fundamenty nowoprojektowane nie mogą wpływać negatywnie na posadowienie istniejące. Z powyższego wynika że stopy fundamentowe posadowione blisko istniejącego budynku będą znajdowały się na głębokości min W miarę oddalania się od budynku stopami będzie można się wypłycać do poziomu max. 1m ppt (głębokość przemarzania). Odbiór wykopu fundamentowego przez uprawnionego geotechnika, który wpisem do dziennika budowy potwierdzi założone w obliczeniach podłoże gruntowe (piaski drobne Id=0,7). Zgodnie z zapisami Dz. U. 2012, poz. 463 Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku w sprawie ustalenia geotechnicznych warunków posadowiania obiektów budowlanych projektowany obiekt został zaliczony do pierwszej kategorii geotechnicznej. Poniżej parametry geotechniczne poszczególnych warstw: 12
13 4. ROZWIĄZANIA MATERIAŁOWE Elementy konstrukcyjne: fundamenty: beton klasy C20/25, stal klasy A-IIIN (RB500W), płyty stropowe i podciągi: beton klasy C30/37 (B37), stal klasy A-IIIN (RB500W), ściany konstrukcyjne: beton klasy C30/37, stal klasy A-IIIN (RB500W), ściany konstrukcyjne murowane: bloczki z betonu konstrukcyjnego o min. wytrzymałości 6MPa słupy C30/37, stal klasy A-IIIN (RB500W), 5. OPIS TECHNICZNY 5.1 Opis konstrukcji Zaprojektowano ścianowo-słupowo-płytowy układ konstrukcyjny części dobudowywanej. Posadowienie obiektu częściowo wykorzystuje istniejącą konstrukcje dobudówek przedszkola. Płyta nad parterem częściowo wsparta będzie na istniejących ścianach dobudówek, które obciążenie przekazywać będą na grunt za pomocą ław fundamentowych. Istniejące ściany murowane oraz istniejące ławy fundamentowe w tych częściach budynku należy wzmocnić. Wzmocnienie ścian polegać będzie na wzmocnieniu filarów ceglanych za pomocą kątowników powiązanych ze sobą płaskowinikami. Wzmocnienie fundamentów polegać będzie na ich podbiciu (dopuszcza się wzmocnienie posadowienia poprzez mieszanie gruntu z zaczynem cementowym pod fundamentami tj. metodą jet-grouting). W środkowej części budynku obciążenie sprowadzone będzie na stopy fundamentowe poprzez słupy żelbetowe. Płyta stropowa nad parterem gr. 30cm i 22 w obrysie dobudówek, żelbetowa krzyżowo zbrojona, stanowi podłoże dla podparć płyty stropodachu. Stropodach w postaci płyty żelbetowej wsparty na ścianach konstrukcyjnych od frontu i budynku istniejącego, żelbetowych, w środkowej części i po bokach wsparta na ścianach z bloczków z betonu komórkowego. Istnieje możliwość pojawienia się rys i pęknięć na ścianach w dobudówkach istniejącego obiektu. Jest to niestety ryzyko, którego nie da się w 100% wyeliminować. Ewentualne pęknięcia, szerokości do 4 mm przechodzące wzdłuż spoin, należy wypełnić zaprawą cementową lub cementowo-wapienną po dokładnym oczyszczeniu i przemyciu wodą. Cieńsze i głębsze rysy należy wypełnić zaprawą lub mlekiem cementowym pod ciśnieniem za pomocą specjalnych aparatów. Szersze rysy należy zszyć prętami zbrojeniowymi wg proj. wykonawczego. Uwaga dotycząca ścian niekonstrukcyjnych: Na rysunkach konstrukcyjnych szalunkowych widnieją, tylko elementy pionowe konstrukcyjne (słupy, ściany). Wszystkie pozostałe ściany są niekonstrukcyjne, które należy wykonać po rozsteplowaniu stropów. 13
14 Pozostawić 2,0cm pod stropem do wypełnienia po ugięciu stropów. Wypełnić najlepiej masą trwale elastyczną łączącą ścianę ze stropem, a jednocześnie umożliwiającą drobne przemieszczenia stropów bez pęknięć ściany. Powyższe do uzgodnienia z akustykiem i architektem. Nadproża w ścianach niekonstrukcyjnych prefabrykowane. 6. OBLICZENIA STATYCZNE 6.1 Zestawienie obciążeń Obciążenia stałe W zestawieniu obciążeń stałych płyt stropowych pominięto ciężar własny, gdyż ten zostanie automatycznie wygenerowany i przyjęty w programie obliczeniowym ABC PŁYTA, w którym przeprowadzono obliczenia statyczne i wymiarowanie tych elementów Stropodach Wyszczególnienie Obciążenie charakterystyczne kn 2 m Współczynnik obciążenia γ f Obciążenie obliczeniowe kn 2 m - 2xpapa szlichta 6cm styropian tynk 1,5cm Razem: g = 1. k g = 2. o Płyta nad parterem Wyszczególnienie Obciążenie charakterystyczne kn 2 m Współczynnik obciążenia γ f Obciążenie obliczeniowe kn 2 m - gres na zaprawie szlichta 5cm styropian 10cm tynk cementowo- wap.1,5cm Razem: g = 1. k g = 2. o
15 Ściana żelbetowa 24cm Wyszczególnienie Obciążenie charakterystyczne kn 2 m Współczynnik obciążenia γ f Obciążenie obliczeniowe kn 2 m - tynk cem-wap 1,5cm ściana żelbetowa 24cm styropian min. gr. 20 cm tynk cem-wap 1,0cm Razem: q = 6. k q = 7. o Ściana z bloczków z betonu komórkowego gr 24cm Wyszczególnienie Obciążenie charakterystyczne kn 2 m Współczynnik obciążenia γ f Obciążenie obliczeniowe kn 2 m - tynk cem-wap 1,5cm ściana 24cm (6x0,24) tynk cem-wap 1,5cm Razem: q = 2. k q = 2. o Ściana istniejąca dobudówek Wyszczególnienie Obciążenie charakterystyczne kn 2 m Współczynnik obciążenia γ f Obciążenie obliczeniowe kn 2 m - tynk cem-wap 1,5cm ściana murowana 0,5m tynk cem-wap. 1,5cm Razem: q k 2 = q o2 =
16 6.1.2 Obciążenia zmienne Obciążenia technologiczne równomiernie rozłożone Wyszczególnienie Obciążenie charakterystyczne kn 2 m Współczynnik obciążenia γ f Obciążenie obliczeniowe kn 2 m - płyta nad parterem (pom. nowoproj.) zastępcze od ścian działowych Obciążenie śniegiem Rodzaj: śnieg Typ: zmienne Śnieg Obciążenie charakterystyczne śniegiem gruntu q k = 0,90 kn/m 2 przyjęto zgodnie ze zmianą do normy Az1, jak dla strefy II. Współczynnik kształtu 0,8 jak dla dachu płaskiego. Charakterystyczna wartość obciążenia śniegiem: Q k1 = 0,9 kn/m 2 x 0,8 = 0,72 kn/m 2. Obliczeniowa wartość obciążenia śniegiem: Q o1 = 1,08 kn/m 2, γ f = 1,50. 16
17 6.2 Wymiarowanie elementów konstrukcji Płyta stropodachu Ugięcia Zbrojenie górne po X 17
18 Zbrojenie górne po Y Zbrojenie dolne po X 18

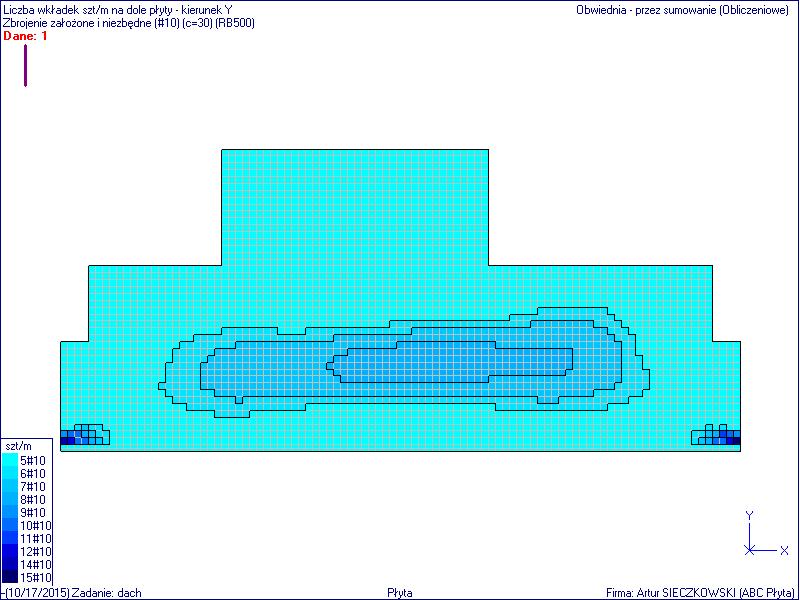

19 Zbrojenie dolne po Y Płyta stropowa nad parterem Ugięcia 19
20 Zbrojenie górne po X Zbrojenie górne po Y 20
21 Zbrojenie dolne po X Zbrojenie dolne po Y 21
22 Maksymalne reakcje na słupy Słupy żelbetowe 1. Założenia: Beton klasy B37, α cc = 1,00 Stal klasy A-IIIN f yk = 490,0 (MPa) Projektowanie przekroju dla dwukierunkowego ściskania mimośrodowego Struktura o węzłach nieprzesuwnych Wysokość słupa l = 6,5 (m) Długość obliczeniowa l 0 = 6,5 (m) Względny udział obciążeń długotrwałych N d /N = 1,00 Współczynnik pełzania betonu ϕ p = 2,47 Obliczenia z uwzględnieniem równomiernego rozkładu zbrojenia w przekroju Obliczenia zgodne z PN-B-03264:2002 Nośność przekroju sprawdzana w sposób ścisły (z wyznaczenia rozkładu naprężeń) 2. Przekrój: b = 30,0 (cm) h = 30,0 (cm) d = 5,0 (cm) 3. Przypadki obciążeniowe: Przypadek N O N (kn) M y (kn*m) M z (kn*m) ,00 20,00 20,00 22
23 4. Wyniki: Rzeczywista powierzchnia prętów zbrojeniowych: A s1 = 9,4 (cm2) A s2 = 3,1 (cm2) 3 φ20 = 9,4 (cm2) 1 φ20 = 3,1 (cm2) Rozkład prętów zbrojeniowych: Przekrój zbrojony prętami φ 20 Całkowita liczba prętów w przekroju = 8 Liczba prętów na boku b = 3 Liczba prętów na boku h = 3 Rzeczywista powierzchnia zbrojenia = 25,1 (cm2) Stopień zbrojenia µ = 2,79 (%) - minimalny µ min = 0,32 (%) maksymalny µ max = 4,00 (%) Analiza przypadków obciążeniowych: Przypadek N O 1 N = 800,00 (kn) M y = 20,00 (kn*m) M z = 20,00 (kn*m) Momenty obliczeniowe M y = 64,69 (kn*m) M z = 64,69 (kn*m) Względem Y: Względem Z: Smukłość słupa λ y = 75,1 > 25 λ z = 75,1 > 25 Mimośród statyczny siły podłużnej e s = 2,5 (cm) e s = 2,5 (cm) Mimośród niezamierzony e n = 1,1 (cm) e n = 1,1 (cm) Mimośród początkowy e 0 = 3,6 (cm) e 0 = 3,6 (cm) Siła krytyczna N kr = 1436,65 (kn) N kr = 1436,65 (kn) Mimośród obliczeniowy e = η e 0 e = 8,1 (cm) e = 8,1 (cm) Nośność elementu : N n = 986,82 (kn) Stopień wykorzystania nośności = 91,2 (%) Ławy i stopy fundamentowe 1. Założenia: stopa fund od strony budynku istniejącego MATERIAŁ: BETON: STAL: klasa B25, ciężar objętościowy = 24,0 (kn/m3) klasa A-III, f yd = 350,00 (MPa) OPCJE: Obliczenia wg normy: betonowej: PN-B (2002) gruntowej: PN-81/B
24 Oznaczenie parametrów geotechnicznych metodą: B współczynnik m = 0,81 - do obliczeń nośności współczynnik m = 0,72 - do obliczeń poślizgu współczynnik m = 0,72 - do obliczeń obrotu Wymiarowanie fundamentu na: Nośność Osiadanie Obrót Poślizg - obliczeniowy opór podłoża qf = 300 (kpa) - S dop = 7,00 (cm) - czas realizacji budynku: tb > 12 miesięcy - współczynnik odprężenia: λ = 1,00 Przebicie / ścinanie Graniczne położenie wypadkowej obciążeń: - długotrwałych w rdzeniu I - całkowitych w rdzeniu II 2. Geometria A = 2,00 (m) B = 2,00 (m) h = 0,35 (m) h1 = 0,30 (m) ex = 0,00 (m) ey = 0,00 (m) a = 0,30 (m) b = 0,30 (m) objętość betonu fundamentu: V = 1,427 (m3) otulina zbrojenia: c = 0,05 (m) poziom posadowienia: D = 3,5 (m) minimalny poziom posadowienia: Dmin = 3,5 (m) poziom wody gruntowej Dw = 6,2 (m) 3. Grunt Charakterystyczne parametry gruntu: Warstwa Nazwa Poziom IL / ID Symbol Typ wilgotności [m] konsolidacji 1 Piasek drobny 0,0 0, mokre 2 Glina pylasta -4,6 0,40 B Piasek średni -5,8 0, wilgotne 24
25 Pozostałe parametry gruntu: Warstwa Nazwa Miąższość Spójność Kąt tarcia Ciężar obj. Mo M [m] [kpa] [deg] [kn/m3] [kpa] [kpa] 1 Piasek drobny 4,6 0,0 31,4 20, , ,7 2 Glina pylasta 1,2 24,8 14,5 20, , ,4 3 Piasek średni --- 0,0 33,0 18, , ,7 4. Obciążenia OBLICZENIOWE Lp. Nazwa N Mx My Fx Fy Nd/Nc [kn] [kn*m] [kn*m] [kn] [kn] 1 L1 660,00 20,00 20,00 0,00 0,00 1,00 współczynnik zamiany obciążeń obliczeniowych na charakterystyczne = 1,20 5. Wyniki obliczeniowe WARUNEK NOŚNOŚCI Rodzaj podłoża pod fundamentem: jednorodne Kombinacja wymiarująca: L1 (długotrwała) N=660,00kN Mx=20,00kN*m My=20,00kN*m Wyniki obliczeń na poziomie: posadowienia fundamentu Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 308,64 (kn) Obciążenie wymiarujące: Nr = 968,64kN Mx = 20,00kN*m My = 20,00kN*m Obliczeniowy opór podłoża: qf = 243 (kpa) Średnie naprężenie pod stopą: q0 = 242 (kpa) Współczynnik bezpieczeństwa: qf * m / q0 = 1,00 OSIADANIE Rodzaj podłoża pod fundamentem: warstwowe Kombinacja wymiarująca: L1 N=550,00kN Mx=16,67kN*m My=16,67kN*m Charakterystyczna wartość ciężaru fundamentu i nadległego gruntu: 280,58 (kn) Obciążenie charakterystyczne, jednostkowe od obciążeń całkowitych: q = 208 (kpa) Miąższość podłoża gruntowego aktywnie osiadającego: z = 3,3 (m) Naprężenie na poziomie z: - dodatkowe: σzd = 24 (kpa) - wywołane ciężarem gruntu: σzγ = 135 (kpa) Osiadanie: - pierwotne: s' = 0,38 (cm) - wtórne: s'' = 0,15 (cm) - CAŁKOWITE: S = 0,53 (cm) < Sdop = 7,00 (cm) 25
26 OBRÓT Kombinacja wymiarująca: L1 (długotrwała) N=660,00kN Mx=20,00kN*m My=20,00kN*m Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 252,52 (kn) Obciążenie wymiarujące: Nr = 912,52kN Mx = 20,00kN*m My = 20,00kN*m Moment zapobiegający obrotowi fundamentu: - Mx(stab) = 912,52 (kn*m) - My(stab) = 912,52 (kn*m) Współczynnik bezpieczeństwa: M(stab) * m / M = 32,85 POŚLIZG Kombinacja wymiarująca: L1 (długotrwała) N=660,00kN Mx=20,00kN*m My=20,00kN*m Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 355,00 (kn) Obciążenie wymiarujące: Nr = 1015,00kN Mx = 20,00kN*m My = 20,00kN*m Zastępcze wymiary fundamentu: A_ = 2,27 (m) B_ = 2,27 (m) Współczynnik tarcia: - gruntu (na poziomie stropu warstwy 2): µ = 0,23 Współczynnik redukcji spójności gruntu = 0,20 Wartość siły poślizgu: F = 0,00 (kn) Wartość siły zapobiegającej poślizgowi fundamentu: - w poziomie posadowienia: F(stab) = 381,69 (kn) - w gruncie: F(stab) = 351,12 (kn) Współczynnik bezpieczeństwa: F(stab) * m / F = +INF PRZEBICIE Kombinacja wymiarująca: L1 (długotrwała) N=660,00kN Mx=20,00kN*m My=20,00kN*m Obciążenie wymiarujące: Nr = 912,52kN Mx = 20,00kN*m My = 20,00kN*m Uśredniony obwód krytyczny: up = 2,36 (m) Współczynnik bezpieczeństwa: N / Nr = 1,54 WYMIAROWANIE ZBROJENIA Wzdłuż boku A: Kombinacja wymiarująca: L1 (długotrwała) N=660,00kN Mx=20,00kN*m My=20,00kN*m Obciążenie wymiarujące: Nr = 968,64kN Mx = 20,00kN*m My = 20,00kN*m Wzdłuż boku B: Kombinacja wymiarująca: L1 (długotrwała) N=660,00kN Mx=20,00kN*m My=20,00kN*m Obciążenie wymiarujące: Nr = 968,64kN Mx = 20,00kN*m My = 20,00kN*m Powierzchnia zbrojenia [cm2/m]: wzdłuż boku A wzdłuż boku B - minimalna: Ax = 4,94 Ay = 4,94 - wyliczona: Ax = 4,94 Ay = 4,94 - przyjęta: Ax = 7,54 φ 12 co 15 (cm) Ay = 7,54 φ 12 co 15 (cm) 26
27 1. Założenia: stopa fund osi A1 MATERIAŁ: BETON: STAL: klasa B25, ciężar objętościowy = 24,0 (kn/m3) klasa A-III, f yd = 350,00 (MPa) OPCJE: Obliczenia wg normy: betonowej: PN-B (2002) gruntowej: Oznaczenie parametrów geotechnicznych metodą: B współczynnik m = 0,81 - do obliczeń nośności współczynnik m = 0,72 - do obliczeń poślizgu współczynnik m = 0,72 - do obliczeń obrotu Wymiarowanie fundamentu na: Nośność Osiadanie - obliczeniowy opór podłoża qf = 300 (kpa) - S dop = 7,00 (cm) PN-81/B czas realizacji budynku: tb > 12 miesięcy - współczynnik odprężenia: λ = 1,00 Obrót Poślizg Przebicie / ścinanie Graniczne położenie wypadkowej obciążeń: - długotrwałych w rdzeniu I - całkowitych w rdzeniu II 2. Geometria A = 2,20 (m) B = 2,50 (m) h = 0,35 (m) h1 = 0,30 (m) ex = 0,00 (m) ey = 0,00 (m) a = 0,30 (m) b = 0,30 (m) objętość betonu fundamentu: V = 1,952 (m3) otulina zbrojenia: c = 0,05 (m) poziom posadowienia: D = 3,5 (m) minimalny poziom posadowienia: Dmin = 3,5 (m) poziom wody gruntowej Dw = 6,2 (m) 27
28 3. Grunt Charakterystyczne parametry gruntu: Warstwa Nazwa Poziom IL / ID Symbol Typ wilgotności [m] konsolidacji 1 Piasek drobny 0,0 0, mokre 2 Glina pylasta -4,6 0,40 B Piasek średni -5,8 0, wilgotne Pozostałe parametry gruntu: Warstwa Nazwa Miąższość Spójność Kąt tarcia Ciężar obj. Mo M [m] [kpa] [deg] [kn/m3] [kpa] [kpa] 1 Piasek drobny 4,6 0,0 31,4 20, , ,7 2 Glina pylasta 1,2 24,8 14,5 20, , ,4 3 Piasek średni --- 0,0 33,0 18, , ,7 4. Obciążenia OBLICZENIOWE Lp. Nazwa N Mx My Fx Fy Nd/Nc [kn] [kn*m] [kn*m] [kn] [kn] 1 L1 800,00 20,00 20,00 0,00 0,00 1,00 współczynnik zamiany obciążeń obliczeniowych na charakterystyczne = 1,20 5. Wyniki obliczeniowe WARUNEK NOŚNOŚCI Rodzaj podłoża pod fundamentem: jednorodne Kombinacja wymiarująca: L1 (długotrwała) N=800,00kN Mx=20,00kN*m My=20,00kN*m Wyniki obliczeń na poziomie: posadowienia fundamentu Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 426,45 (kn) Obciążenie wymiarujące: Nr = 1226,45kN Mx = 20,00kN*m My = 20,00kN*m Obliczeniowy opór podłoża: qf = 243 (kpa) Średnie naprężenie pod stopą: q0 = 223 (kpa) Współczynnik bezpieczeństwa: qf * m / q0 = 1,09 28
29 OSIADANIE Rodzaj podłoża pod fundamentem: warstwowe Kombinacja wymiarująca: L1 N=666,67kN Mx=16,67kN*m My=16,67kN*m Charakterystyczna wartość ciężaru fundamentu i nadległego gruntu: 387,68 (kn) Obciążenie charakterystyczne, jednostkowe od obciążeń całkowitych: q = 192 (kpa) Miąższość podłoża gruntowego aktywnie osiadającego: z = 3,4 (m) Naprężenie na poziomie z: - dodatkowe: σzd = 26 (kpa) - wywołane ciężarem gruntu: σzγ = 136 (kpa) Osiadanie: - pierwotne: s' = 0,38 (cm) - wtórne: s'' = 0,17 (cm) - CAŁKOWITE: S = 0,55 (cm) < Sdop = 7,00 (cm) OBRÓT Kombinacja wymiarująca: L1 (długotrwała) N=800,00kN Mx=20,00kN*m My=20,00kN*m Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 348,91 (kn) Obciążenie wymiarujące: Nr = 1148,91kN Mx = 20,00kN*m My = 20,00kN*m Moment zapobiegający obrotowi fundamentu: - Mx(stab) = 1436,14 (kn*m) - My(stab) = 1263,80 (kn*m) Współczynnik bezpieczeństwa: M(stab) * m / M = 45,50 POŚLIZG Kombinacja wymiarująca: L1 (długotrwała) N=800,00kN Mx=20,00kN*m My=20,00kN*m Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 484,90 (kn) Obciążenie wymiarujące: Nr = 1284,90kN Mx = 20,00kN*m My = 20,00kN*m Zastępcze wymiary fundamentu: A_ = 2,48 (m) B_ = 2,77 (m) Współczynnik tarcia: - gruntu (na poziomie stropu warstwy 2): µ = 0,23 Współczynnik redukcji spójności gruntu = 0,20 Wartość siły poślizgu: F = 0,00 (kn) Wartość siły zapobiegającej poślizgowi fundamentu: - w poziomie posadowienia: F(stab) = 480,57 (kn) - w gruncie: F(stab) = 451,54 (kn) Współczynnik bezpieczeństwa: F(stab) * m / F = +INF PRZEBICIE Kombinacja wymiarująca: L1 (długotrwała) N=800,00kN Mx=20,00kN*m My=20,00kN*m Obciążenie wymiarujące: Nr = 1148,91kN Mx = 20,00kN*m My = 20,00kN*m Uśredniony obwód krytyczny: up = 2,36 (m) Współczynnik bezpieczeństwa: N / Nr = 1,19 WYMIAROWANIE ZBROJENIA Wzdłuż boku A: Kombinacja wymiarująca: L1 (długotrwała) 29
30 N=800,00kN Mx=20,00kN*m My=20,00kN*m Obciążenie wymiarujące: Nr = 1226,45kN Mx = 20,00kN*m My = 20,00kN*m Wzdłuż boku B: Kombinacja wymiarująca: L1 (długotrwała) N=800,00kN Mx=20,00kN*m My=20,00kN*m Obciążenie wymiarujące: Nr = 1226,45kN Mx = 20,00kN*m My = 20,00kN*m Powierzchnia zbrojenia [cm2/m]: wzdłuż boku A wzdłuż boku B - minimalna: Ax = 4,94 Ay = 4,94 - wyliczona: Ax = 4,94 Ay = 6,57 - przyjęta: Ax = 7,54 φ 12 co 15 (cm) Ay = 7,54 φ 12 co 15 (cm) 7. WARUNKI REALIZACJI INWESTYCJI Realizacja inwestycji może rozpocząć się po uzyskaniu przez inwestora decyzji zezwalającej na budowę, wydanej przez odnośny Urząd Administracji Terenowej Każdy etap wznoszenia konstrukcji winien odbywać się pod nadzorem kierownika budowy Wszystkie wyroby i materiały użyte do budowy obiektu powinny posiadać certyfikat na znak bezpieczeństwa, lub ocenę/deklarację zgodności. Realizacja konstrukcji wg oddzielnie opracowanego projektu wykonawczego. Kierownik budowy jest zobowiązany, na podstawie art. 20 ust. 1 pkt 1b Prawa Budowlanego, sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia. Projektanci: mgr inż. Artur Sieczkowski upr. nr MAZ/0079/POOK/05... mgr inż. Wojciech Nikoniuk upr. nr MAZ/0363/POOK/06... KONIEC CZĘŚCI OPISOWEJ 30
