SPIS ZAWARTOŚCI. Opis techniczny str. 2-6 Obliczenia statyczne str. 7-10

Wielkość: px
Rozpocząć pokaz od strony:

Download "SPIS ZAWARTOŚCI. Opis techniczny str. 2-6 Obliczenia statyczne str. 7-10"

Transkrypt

1 1 SPIS ZAWARTOŚCI Opis techniczny str. 2-6 Obliczenia statyczne str Rysunki konstrukcyjne : Schemat konstrukcyjny wiaty W-1 K-001 Schemat konstrukcyjny wiaty W-2 K-002 Schemat konstrukcyjny wiaty W-3 K-003 Schemat konstrukcyjny wiaty W-4 K-004 Wiata W-1: Kratownica P-1, słup S-1 K-005 Wiata W-1: Płatwie stalowe K-006 Wiata W-2: Belka B-1, słup S-1 K-007 Wiata W-2: Płatwie stalowe K-008 Wiata W-3: Belka B-1, słup S-1 K-009 Wiata W-3: Płatwie stalowe K-0010 Wiata W-2: Belka B-1, słup S-1, płatwie stalowe K-0011 Stopa F-1 K-0012

2 PODSTAWA OPRACOWANIA - projekt architektoniczny 2.0. UKŁAD KONSTRUKCYJNY Projektowane wiaty zaprojektowano jako stalowe z dachem jednospadowym o nachyleniu połaci 12⁰ pokrytym blachą trapezowa T45x0,5. Pokrycie oparto na płatwiach zimnogiętych z profilu Z250x68/60x2,5 Pruszyński rozstawionych co 1,40-1,70m... Konstrukcję nośną dachu stanowią dźwigary kratowe, rozstawione co 6,93m i belki stalowe rozstawione co 7,00m. Kratownicę i belki oparto na słupach stalowych. Obliczenia wykonano zgodnie z polskimi normami: PN-EN Oddziaływanie na konstrukcje PN-EN Oddziaływanie na konstrukcje w warunkach pożaru PN-EN Oddziaływania na konstrukcje - Obciążenie śniegiem PN-EN Oddziaływania ogólne -Oddziaływania wiatru PN-EN : Konstrukcje stalowe - Konstrukcje stalowe. Projektowanie połączeń PN-EN Projektowanie konstrukcji z betonu PN-81/B Fundamentowanie 2.1. KONSTRUKCJA WIAT: FUNDAMENTY: Zaprojektowano jako żelbetowe z betonu B25 zbrojone stalą B500SP i S235J na warstwie betonu podkładowego gr.10cm klasy B10. Słupy zakotwiono w stopie żelbetowej F-1 o wymiarach 0,8x0,8m o wysokości 0,60m. Kotwy stalowe wykonano w postaci śrub młotkowych 4x M20 o długosci 500mm.

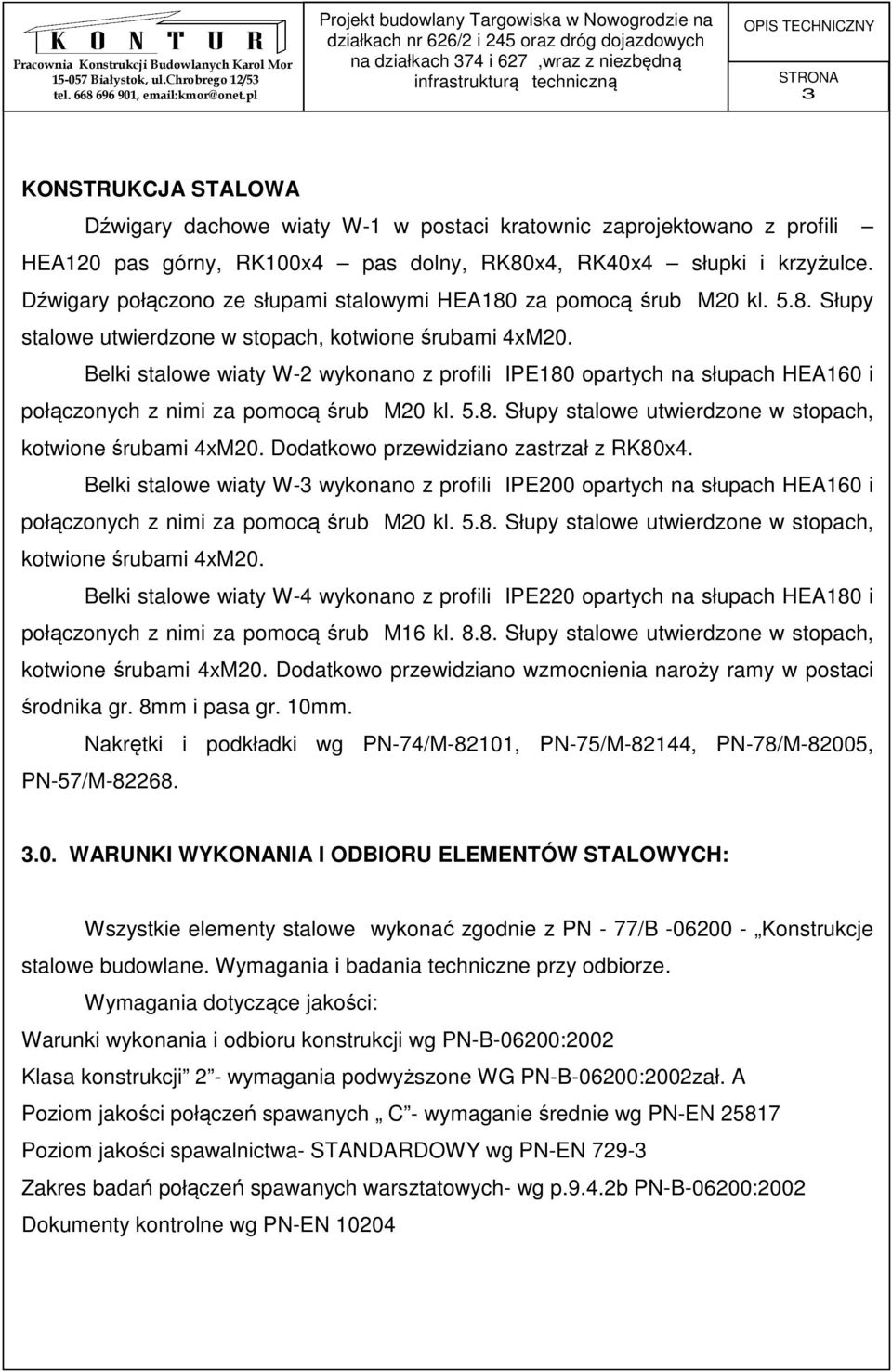

3 3 KONSTRUKCJA STALOWA Dźwigary dachowe wiaty W-1 w postaci kratownic zaprojektowano z profili HEA120 pas górny, RK100x4 pas dolny, RK80x4, RK40x4 słupki i krzyżulce. Dźwigary połączono ze słupami stalowymi HEA180 za pomocą śrub M20 kl Słupy stalowe utwierdzone w stopach, kotwione śrubami 4xM20. Belki stalowe wiaty W-2 wykonano z profili IPE180 opartych na słupach HEA160 i połączonych z nimi za pomocą śrub M20 kl Słupy stalowe utwierdzone w stopach, kotwione śrubami 4xM20. Dodatkowo przewidziano zastrzał z RK80x4. Belki stalowe wiaty W-3 wykonano z profili IPE200 opartych na słupach HEA160 i połączonych z nimi za pomocą śrub M20 kl Słupy stalowe utwierdzone w stopach, kotwione śrubami 4xM20. Belki stalowe wiaty W-4 wykonano z profili IPE220 opartych na słupach HEA180 i połączonych z nimi za pomocą śrub M16 kl Słupy stalowe utwierdzone w stopach, kotwione śrubami 4xM20. Dodatkowo przewidziano wzmocnienia naroży ramy w postaci środnika gr. 8mm i pasa gr. 10mm. Nakrętki i podkładki wg PN-74/M-82101, PN-75/M-82144, PN-78/M-82005, PN-57/M WARUNKI WYKONANIA I ODBIORU ELEMENTÓW STALOWYCH: Wszystkie elementy stalowe wykonać zgodnie z PN - 77/B Konstrukcje stalowe budowlane. Wymagania i badania techniczne przy odbiorze. Wymagania dotyczące jakości: Warunki wykonania i odbioru konstrukcji wg PN-B-06200:2002 Klasa konstrukcji 2 - wymagania podwyższone WG PN-B-06200:2002zał. A Poziom jakości połączeń spawanych C - wymaganie średnie wg PN-EN Poziom jakości spawalnictwa- STANDARDOWY wg PN-EN Zakres badań połączeń spawanych warsztatowych- wg p.9.4.2b PN-B-06200:2002 Dokumenty kontrolne wg PN-EN 10204

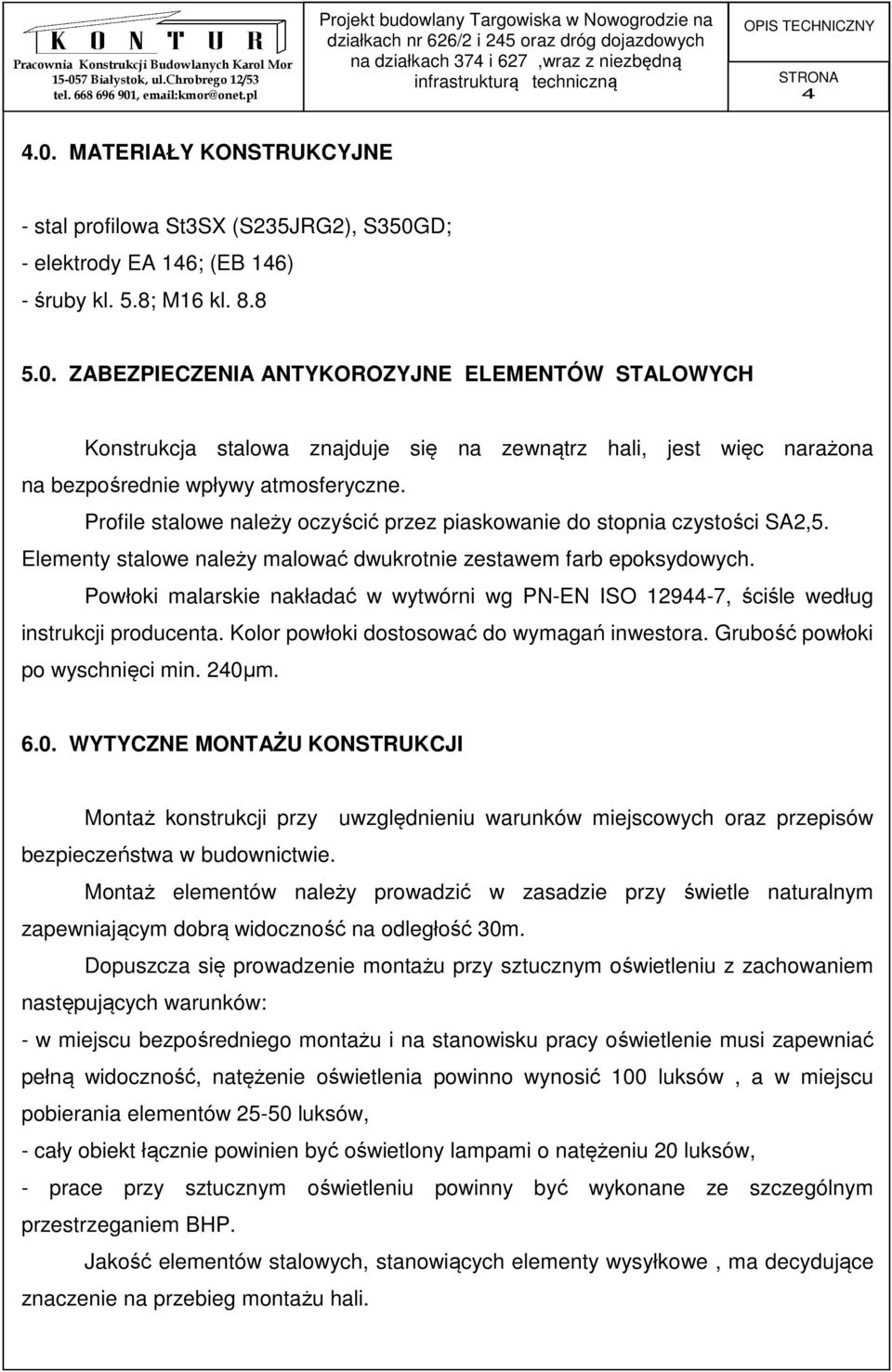

4 MATERIAŁY KONSTRUKCYJNE - stal profilowa St3SX (S235JRG2), S350GD; - elektrody EA 146; (EB 146) - śruby kl. 5.8; M16 kl ZABEZPIECZENIA ANTYKOROZYJNE ELEMENTÓW STALOWYCH Konstrukcja stalowa znajduje się na zewnątrz hali, jest więc narażona na bezpośrednie wpływy atmosferyczne. Profile stalowe należy oczyścić przez piaskowanie do stopnia czystości SA2,5. Elementy stalowe należy malować dwukrotnie zestawem farb epoksydowych. Powłoki malarskie nakładać w wytwórni wg PN-EN ISO , ściśle według instrukcji producenta. Kolor powłoki dostosować do wymagań inwestora. Grubość powłoki po wyschnięci min. 240µm WYTYCZNE MONTAŻU KONSTRUKCJI Montaż konstrukcji przy uwzględnieniu warunków miejscowych oraz przepisów bezpieczeństwa w budownictwie. Montaż elementów należy prowadzić w zasadzie przy świetle naturalnym zapewniającym dobrą widoczność na odległość 30m. Dopuszcza się prowadzenie montażu przy sztucznym oświetleniu z zachowaniem następujących warunków: - w miejscu bezpośredniego montażu i na stanowisku pracy oświetlenie musi zapewniać pełną widoczność, natężenie oświetlenia powinno wynosić 100 luksów, a w miejscu pobierania elementów luksów, - cały obiekt łącznie powinien być oświetlony lampami o natężeniu 20 luksów, - prace przy sztucznym oświetleniu powinny być wykonane ze szczególnym przestrzeganiem BHP. Jakość elementów stalowych, stanowiących elementy wysyłkowe, ma decydujące znaczenie na przebieg montażu hali.

5 5 Wszystkie elementy wysyłkowe dowożone na plac budowy nie powinny mieć większych odchyłek wymiarowych od dopuszczalnych. Składowiska elementów gotowych do montażu należy lokalizować w zasięgu żurawia. Teren pod składowanie elementów do montażu powinien być wyrównany i odwodniony. Składowisko należy wyposażyć w odpowiednią liczbę podwalin i podkładek. Przed przystąpieniem do robót montażowych należy wykonać prace wstępne przygotowawcze: - przygotować plac budowy oraz składowiska - założyć bazę kontrolno-pomiarową, - sprawdzić wykonanie robót tradycyjnych, poprzedzających montaż, - dokonać odbioru robót, - dostarczyć na budowę i przygotować maszyny i urządzenia montażowe, - przeprowadzić instruktaż brygad montażowych. Przed rozpoczęciem montażu należy założyć bazę kontrolno-pomiarową. Szczególną uwagę zawrócić na założenie osnowy realizacyjnej dla obsługi montażu składającej się z następujących punktów: -punkt początkowy, -punkt linii bazowych, -punkt ramy geodezyjnej do pomiaru stanu zerowego. Podczas składowania elementów na składowisku należy przestrzegać następujących zasad : - elementy należy składować w sposób umożliwiający odczytanie symboli i oznakowań. - przy układaniu elementów należy stosować podkładki drewniane tak, aby zabezpieczone były od zetknięcia się z ziemią, zalania wodą i gromadzenie się wody w zagłębieniach konstrukcji. - nie wolno składować elementów pod liniami napowietrznymi energii elektrycznej Przed przystąpieniem do wykonania konstrukcji należy sprawdzić wymiary w naturze. Elementy stalowe znajdujące się w strefach transportu zabezpieczyć przed uszkodzeniem przez środki transportu.

6 KATEGORIA GEOTECHNICZNA BUDNKU Kategorię geotechniczną ustalono na podstawie Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. (Dz.U.Nr126,poz.839). Na podstawie otrzymanych wyników rozpoznania geotechnicznego oraz uwzględniając charakterystykę konstrukcji stwierdza się I kategorię geotechniczną budynku. Projektant: mgr inż. Karol Mor

7 OBLICZENIA STATYCZNE 7 1. ZEBRANIE OBCIĄŻEŃ OBLICZENIA STATYCZNE Tablica 1. Obciążenie stałe Lp Opis obciążenia Obc. char. 1. Blacha stalowa, cynkowa lub miedziana o grubości 0,45 mm [0,350kN/m2] Tablica 2. Obciążenie śniegiem kn/m 2 kn/m 2 γ f k d Obc. obl. 0,15 1, ,18 Σ: 0,35 1, ,42 Lp Opis obciążenia Obc. char. kn/m 2 γ f k d Obc. obl. kn/m 2 1. Obciążenie śniegiem połaci lewej dachu 1,54 1,50 0,00 2,31 dwuspadowego wg PN-80/B-02010/Az1/Z1-1 (strefa 4 -> Qk = 1,6 kn/m2, nachylenie połaci 21,0 st. -> C2=0,960) [1,536kN/m2] Σ: 1,54 1, ,31 Tablica 3. Obciążenie wiatrem k Obc. obl. k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 γ f d kn/m 2 1. Obciążenie wiatrem połaci nawietrznej wiaty 0,32 1,50 0,00 0,48 dwuspadowej - wariant I wg PN-77/B-02011/Z1-9 (strefa I -> qk = 0,25kN/m2, teren A, z=h=5,0 m, - > Ce=1,00, wymiary wiaty H=12,0 m, L=80,0 m, kąt nachylenia połaci dachowej alfa = 12,0 st. -> wsp. aerodyn. C=1,840, beta=1,80) [0,828kN/m2] Σ: 0,32 1, ,48 Tablica 4. Obciążenie zmienne Lp Opis obciążenia Obc. char. kn/m 2 γ f d kn/m 2 1. Obciążenie eksploatacyjne od instalacji 0,05 1, ,065 podwieszonych Σ: 0,05 1, , STOPA FUNDAMENTOWA 1. Założenia: MATERIAŁ: BETON: STAL: klasa B25, ciężar objętościowy = 24,0 (kn/m3) klasa A-III-N, f yd = 420,00 (MPa) OPCJE: Obliczenia wg normy: betonowej: PN-B (2002) gruntowej: PN-81/B Oznaczenie parametrów geotechnicznych metodą: B współczynnik m = 0,81 - do obliczeń nośności współczynnik m = 0,72 - do obliczeń poślizgu współczynnik m = 0,72 - do obliczeń obrotu Wymiarowanie fundamentu na: Nośność

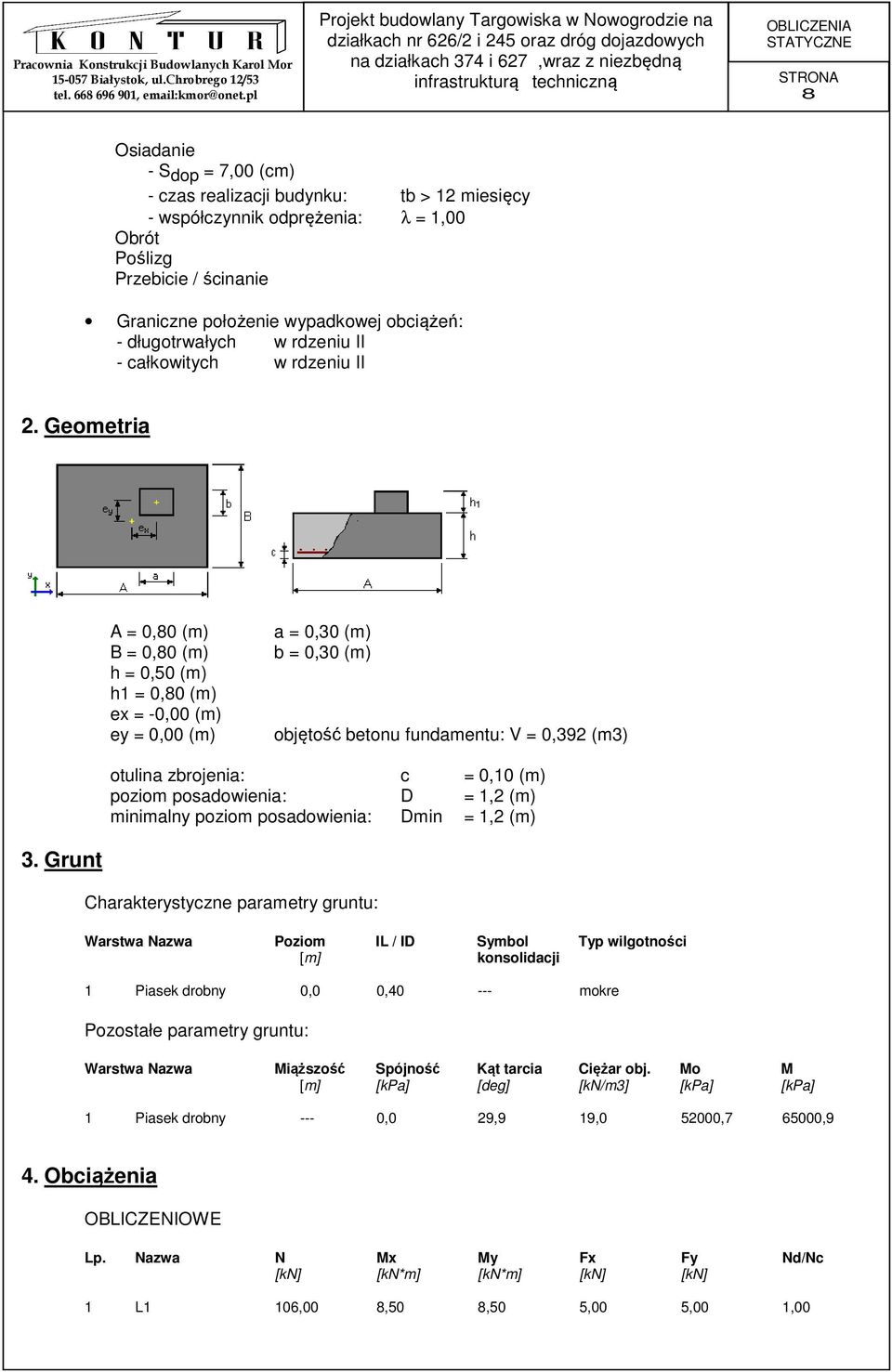

8 OBLICZENIA STATYCZNE 8 Osiadanie - S dop = 7,00 (cm) - czas realizacji budynku: tb > 12 miesięcy - współczynnik odprężenia: λ = 1,00 Obrót Poślizg Przebicie / ścinanie Graniczne położenie wypadkowej obciążeń: - długotrwałych w rdzeniu II - całkowitych w rdzeniu II 2. Geometria A = 0,80 (m) B = 0,80 (m) h = 0,50 (m) h1 = 0,80 (m) ex = -0,00 (m) ey = 0,00 (m) a = 0,30 (m) b = 0,30 (m) objętość betonu fundamentu: V = 0,392 (m3) otulina zbrojenia: c = 0,10 (m) poziom posadowienia: D = 1,2 (m) minimalny poziom posadowienia: Dmin = 1,2 (m) 3. Grunt Charakterystyczne parametry gruntu: Warstwa Nazwa Poziom IL / ID Symbol Typ wilgotności [m] konsolidacji 1 Piasek drobny 0,0 0, mokre Pozostałe parametry gruntu: Warstwa Nazwa Miąższość Spójność Kąt tarcia Ciężar obj. Mo M [m] [kpa] [deg] [kn/m3] [kpa] [kpa] 1 Piasek drobny --- 0,0 29,9 19, , ,9 4. Obciążenia OBLICZENIOWE Lp. Nazwa N Mx My Fx Fy Nd/Nc [kn] [kn*m] [kn*m] [kn] [kn] 1 L1 106,00 8,50 8,50 5,00 5,00 1,00

9 OBLICZENIA STATYCZNE 9 współczynnik zamiany obciążeń obliczeniowych na charakterystyczne = 1,20 5. Wyniki obliczeniowe WARUNEK NOŚNOŚCI Rodzaj podłoża pod fundamentem: jednorodne Kombinacja wymiarująca: L1 (długotrwała) N=106,00kN Mx=8,50kN*m My=8,50kN*m Fx=5,00kN Fy=5,00kN Wyniki obliczeń na poziomie: posadowienia fundamentu Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 18,40 (kn) Obciążenie wymiarujące: Nr = 124,40kN Mx = 2,00kN*m My = 15,00kN*m Zastępcze wymiary fundamentu: A_ = 0,56 (m) B_ = 0,77 (m) Współczynniki nośności oraz wpływu nachylenia obciążenia: N B = 4,62 i B = 0,86 N C = 23,85 i C = 0,90 N D = 13,13 i D = 0,94 Graniczny opór podłoża gruntowego: Qf = 241,16 (kn) Współczynnik bezpieczeństwa: Qf * m / Nr = 1,57 OSIADANIE Rodzaj podłoża pod fundamentem: jednorodne Kombinacja wymiarująca: L1 N=88,33kN Mx=7,08kN*m My=7,08kN*m Fx=4,17kN Fy=4,17kN Charakterystyczna wartość ciężaru fundamentu i nadległego gruntu: 16,72 (kn) Obciążenie charakterystyczne, jednostkowe od obciążeń całkowitych: q = 165 (kpa) Miąższość podłoża gruntowego aktywnie osiadającego: z = 2,0 (m) Naprężenie na poziomie z: - dodatkowe: σzd = 12 (kpa) - wywołane ciężarem gruntu: σzγ = 61 (kpa) Osiadanie: - pierwotne: s' = 0,17 (cm) - wtórne: s'' = 0,02 (cm) - CAŁKOWITE: S = 0,19 (cm) < Sdop = 7,00 (cm) OBRÓT Kombinacja wymiarująca: L1 (długotrwała) N=106,00kN Mx=8,50kN*m My=8,50kN*m Fx=5,00kN Fy=5,00kN Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 15,05 (kn) Obciążenie wymiarujące: Nr = 121,05kN Mx = 2,00kN*m My = 15,00kN*m Moment zapobiegający obrotowi fundamentu: - Mx(stab) = 54,92 (kn*m) - My(stab) = 48,42 (kn*m) Współczynnik bezpieczeństwa: M(stab) * m / M = 2,32 POŚLIZG

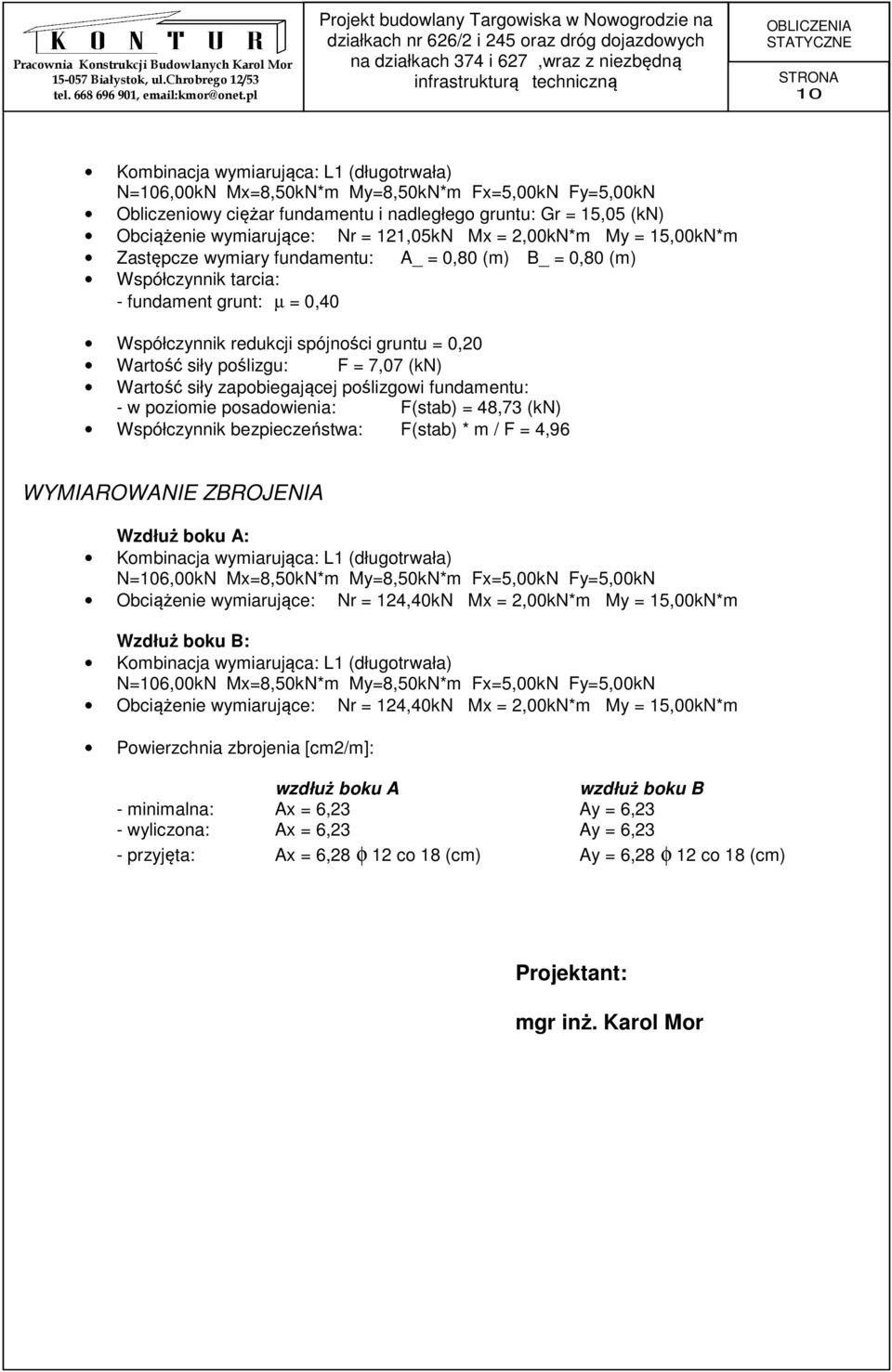

10 OBLICZENIA STATYCZNE 10 Kombinacja wymiarująca: L1 (długotrwała) N=106,00kN Mx=8,50kN*m My=8,50kN*m Fx=5,00kN Fy=5,00kN Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 15,05 (kn) Obciążenie wymiarujące: Nr = 121,05kN Mx = 2,00kN*m My = 15,00kN*m Zastępcze wymiary fundamentu: A_ = 0,80 (m) B_ = 0,80 (m) Współczynnik tarcia: - fundament grunt: µ = 0,40 Współczynnik redukcji spójności gruntu = 0,20 Wartość siły poślizgu: F = 7,07 (kn) Wartość siły zapobiegającej poślizgowi fundamentu: - w poziomie posadowienia: F(stab) = 48,73 (kn) Współczynnik bezpieczeństwa: F(stab) * m / F = 4,96 WYMIAROWANIE ZBROJENIA Wzdłuż boku A: Kombinacja wymiarująca: L1 (długotrwała) N=106,00kN Mx=8,50kN*m My=8,50kN*m Fx=5,00kN Fy=5,00kN Obciążenie wymiarujące: Nr = 124,40kN Mx = 2,00kN*m My = 15,00kN*m Wzdłuż boku B: Kombinacja wymiarująca: L1 (długotrwała) N=106,00kN Mx=8,50kN*m My=8,50kN*m Fx=5,00kN Fy=5,00kN Obciążenie wymiarujące: Nr = 124,40kN Mx = 2,00kN*m My = 15,00kN*m Powierzchnia zbrojenia [cm2/m]: wzdłuż boku A wzdłuż boku B - minimalna: Ax = 6,23 Ay = 6,23 - wyliczona: Ax = 6,23 Ay = 6,23 - przyjęta: Ax = 6,28 φ 12 co 18 (cm) Ay = 6,28 φ 12 co 18 (cm) Projektant: mgr inż. Karol Mor
