1 Zawód: technik telekomunikacji Symbol cyfrowy zawodu: 311[37] Numer zadania: Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 311[37] Czas trwania egzaminu: 240 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera strony. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, stanowiskiem egzaminacyjnym i jego wyposażeniem. Masz na to 20 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po upływie tego czasu przystąp do rozwiązywania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania, wykonanie prac związanych z opracowywanym projektem i sporządzenie dokumentacji z ich wykonania. 7. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 8. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 9. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

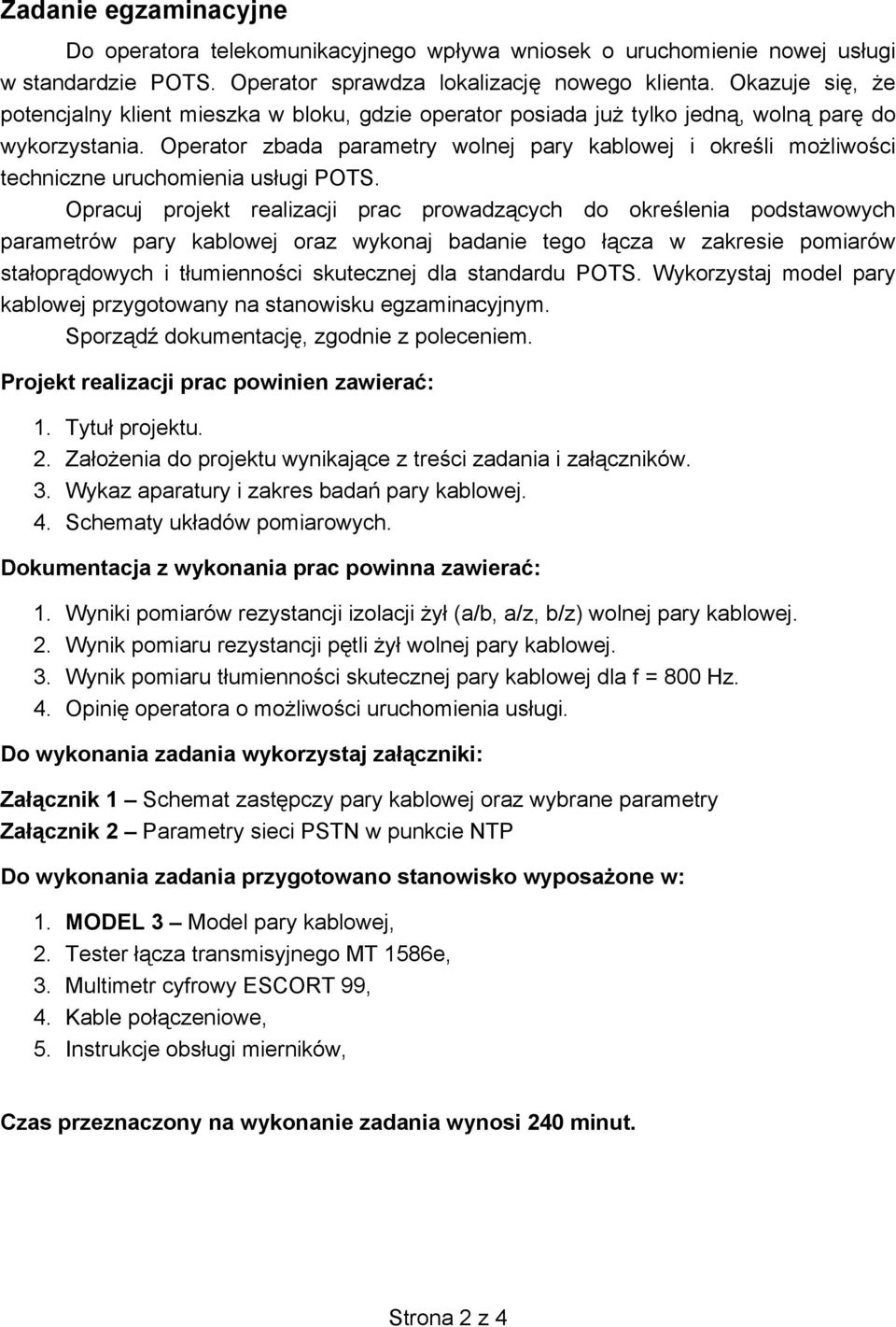

2 Zadanie egzaminacyjne Do operatora telekomunikacyjnego wpływa wniosek o uruchomienie nowej usługi w standardzie POTS. Operator sprawdza lokalizację nowego klienta. Okazuje się, że potencjalny klient mieszka w bloku, gdzie operator posiada już tylko jedną, wolną parę do wykorzystania. Operator zbada parametry wolnej pary kablowej i określi możliwości techniczne uruchomienia usługi POTS. Opracuj projekt realizacji prac prowadzących do określenia podstawowych parametrów pary kablowej oraz wykonaj badanie tego łącza w zakresie pomiarów stałoprądowych i tłumienności skutecznej dla standardu POTS. Wykorzystaj model pary kablowej przygotowany na stanowisku egzaminacyjnym. Sporządź dokumentację, zgodnie z poleceniem. Projekt realizacji prac powinien zawierać: 1. Tytuł projektu. 2. Założenia do projektu wynikające z treści zadania i załączników. 3. Wykaz aparatury i zakres badań pary kablowej. 4. Schematy układów pomiarowych. Dokumentacja z wykonania prac powinna zawierać: 1. Wyniki pomiarów rezystancji izolacji żył (a/b, a/z, b/z) wolnej pary kablowej. 2. Wynik pomiaru rezystancji pętli żył wolnej pary kablowej. 3. Wynik pomiaru tłumienności skutecznej pary kablowej dla f = 800 Hz. 4. Opinię operatora o możliwości uruchomienia usługi. Do wykonania zadania wykorzystaj załączniki: Załącznik 1 Schemat zastępczy pary kablowej oraz wybrane parametry Załącznik 2 Parametry sieci PSTN w punkcie NTP Do wykonania zadania przygotowano stanowisko wyposażone w: 1. MODEL 3 Model pary kablowej, 2. Tester łącza transmisyjnego MT 1586e, 3. Multimetr cyfrowy ESCORT 99, 4. Kable połączeniowe, 5. Instrukcje obsługi mierników, Czas przeznaczony na wykonanie zadania wynosi 240 minut. Strona 2 z 4

3 Schemat zastępczy pary kablowej ab oraz wybrane parametry elektryczne Lokalizacja potencjalnego klienta oddalona jest o 3 km od centrali. Załącznik 1 Rys. 1 Uproszczony schemat zastępczy pary kablowej ab o długości L = 3km Wybrane parametry elektryczne kabla (XzTKMXpw 25x4x0,6) doprowadzonego do lokalizacji klienta. Zgodnie z PN-92/T PN-92/T Parametry w temp. 20 C Jednostka Wartość Rezystancja pętli pary żył (max.) Ω/km 130 (132,2) Rezystancja izolacji (min) każdej żyły MΩ/km 1500 Strona 3 z 4

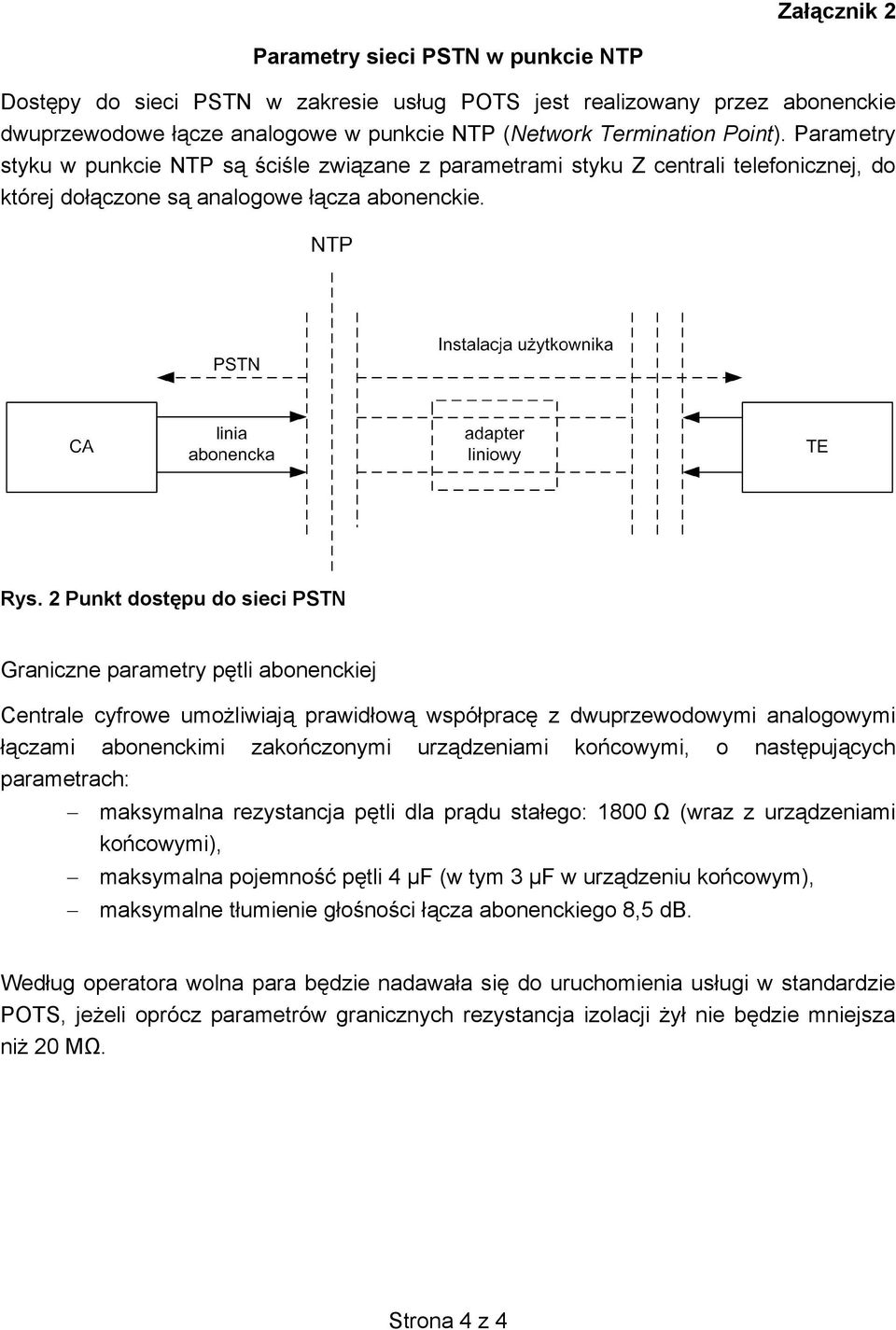

4 Załącznik 2 Parametry sieci PSTN w punkcie NTP Dostępy do sieci PSTN w zakresie usług POTS jest realizowany przez abonenckie dwuprzewodowe łącze analogowe w punkcie NTP (Network Termination Point). Parametry styku w punkcie NTP są ściśle związane z parametrami styku Z centrali telefonicznej, do której dołączone są analogowe łącza abonenckie. Rys. 2 Punkt dostępu do sieci PSTN Graniczne parametry pętli abonenckiej Centrale cyfrowe umożliwiają prawidłową współpracę z dwuprzewodowymi analogowymi łączami abonenckimi zakończonymi urządzeniami końcowymi, o następujących parametrach: maksymalna rezystancja pętli dla prądu stałego: 1800 Ω (wraz z urządzeniami końcowymi), maksymalna pojemność pętli 4 μf (w tym 3 μf w urządzeniu końcowym), maksymalne tłumienie głośności łącza abonenckiego 8,5 db. Według operatora wolna para będzie nadawała się do uruchomienia usługi w standardzie POTS, jeżeli oprócz parametrów granicznych rezystancja izolacji żył nie będzie mniejsza niż 20 MΩ. Strona 4 z 4
