1 Zawód: technik geodeta Symbol cyfrowy zawodu: 311[10] Numer zadania: 5 Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 311[10] Czas trwania egzaminu: 240 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 201 Informacje dla zdaj cego: 1. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 4 strony. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, stanowiskiem egzaminacyjnym i jego wyposa eniem. Masz na to 20 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po up ywie tego czasu przyst p do rozwi zywania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania, wykonanie prac zwi zanych z opracowywanym projektem i sporz dzenie dokumentacji z ich wykonania. 7. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 8. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 9. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

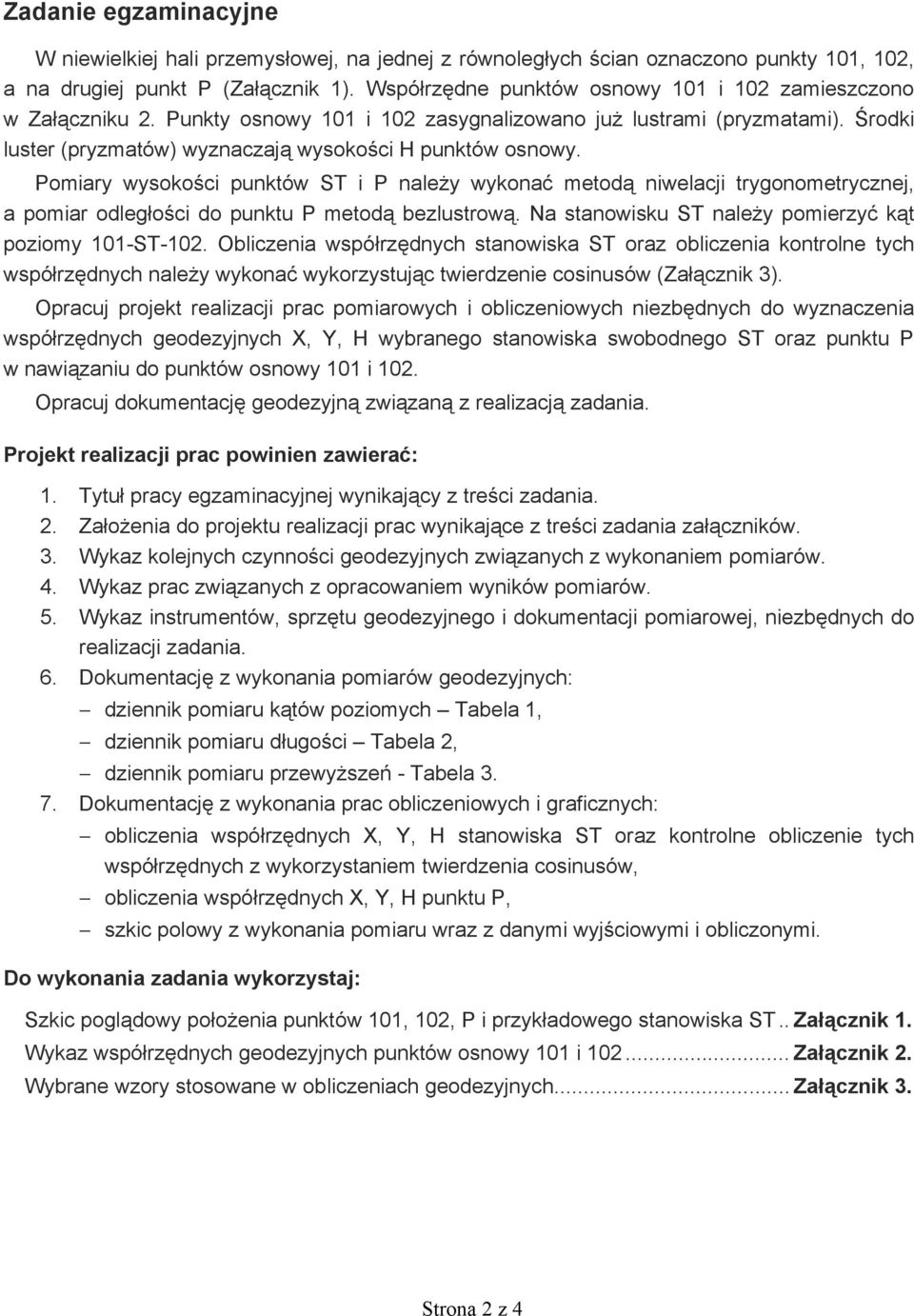

2 Zadanie egzaminacyjne W niewielkiej hali przemys owej, na jednej z równoleg ych cian oznaczono punkty 101, 102, a na drugiej punkt P (Za cznik 1). Wspó rz dne punktów osnowy 101 i 102 zamieszczono w Za czniku 2. Punkty osnowy 101 i 102 zasygnalizowano ju lustrami (pryzmatami). rodki luster (pryzmatów) wyznaczaj wysoko ci H punktów osnowy. Pomiary wysoko ci punktów ST i P nale y wykona metod niwelacji trygonometrycznej, a pomiar odleg o ci do punktu P metod bezlustrow. Na stanowisku ST nale y pomierzy k t poziomy 101-ST-102. Obliczenia wspó rz dnych stanowiska ST oraz obliczenia kontrolne tych wspó rz dnych nale y wykona wykorzystuj c twierdzenie cosinusów (Za cznik 3). Opracuj projekt realizacji prac pomiarowych i obliczeniowych niezb dnych do wyznaczenia wspó rz dnych geodezyjnych X, Y, H wybranego stanowiska swobodnego ST oraz punktu P w nawi zaniu do punktów osnowy 101 i 102. Opracuj dokumentacj geodezyjn zwi zan z realizacj zadania. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej wynikaj cy z tre ci zadania. 2. Za o enia do projektu realizacji prac wynikaj ce z tre ci zadania za czników. 3. Wykaz kolejnych czynno ci geodezyjnych zwi zanych z wykonaniem pomiarów. 4. Wykaz prac zwi zanych z opracowaniem wyników pomiarów. 5. Wykaz instrumentów, sprz tu geodezyjnego i dokumentacji pomiarowej, niezb dnych do realizacji zadania. 6. Dokumentacj z wykonania pomiarów geodezyjnych: dziennik pomiaru k tów poziomych Tabela 1, dziennik pomiaru d ugo ci Tabela 2, dziennik pomiaru przewy sze - Tabela Dokumentacj z wykonania prac obliczeniowych i graficznych: obliczenia wspó rz dnych X, Y, H stanowiska ST oraz kontrolne obliczenie tych wspó rz dnych z wykorzystaniem twierdzenia cosinusów, obliczenia wspó rz dnych X, Y, H punktu P, szkic polowy z wykonania pomiaru wraz z danymi wyj ciowymi i obliczonymi. Do wykonania zadania wykorzystaj: Szkic pogl dowy po o enia punktów 101, 102, P i przyk adowego stanowiska ST.. Za cznik 1. Wykaz wspó rz dnych geodezyjnych punktów osnowy 101 i Za cznik 2. Wybrane wzory stosowane w obliczeniach geodezyjnych... Za cznik 3. Strona 2 z 4

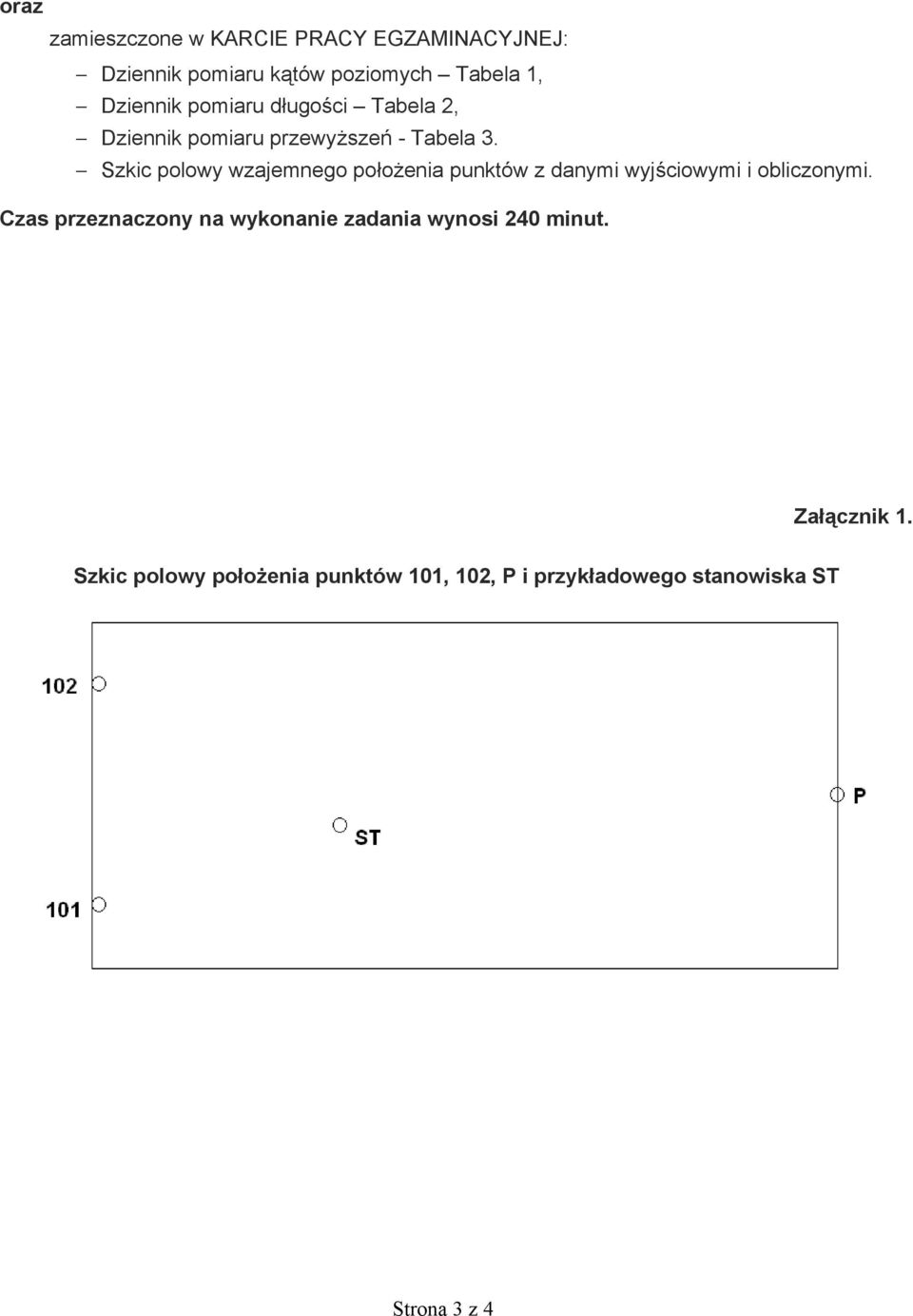

3 oraz zamieszczone w KARCIE PRACY EGZAMINACYJNEJ: Dziennik pomiaru k tów poziomych Tabela 1, Dziennik pomiaru d ugo ci Tabela 2, Dziennik pomiaru przewy sze - Tabela 3. Szkic polowy wzajemnego po o enia punktów z danymi wyj ciowymi i obliczonymi. Czas przeznaczony na wykonanie zadania wynosi 240 minut. Za cznik 1. Szkic polowy po o enia punktów 101, 102, P i przyk adowego stanowiska ST Strona 3 z 4

4 Za cznik 2. Wykaz wspó rz dnych geodezyjnych punktów osnowy 101 i 102 Numer X [m] Y [m] H [m] ,00 600,00 32, ,00 600,00 31,90 Za cznik 3. Wybrane wzory stosowane w obliczeniach geodezyjnych (twierdzenie cosinusów) a 2 = b 2 + c 2 2b c cos b 2 = a 2 + c 2 2a c cos c 2 = a 2 + b 2 2a b cos Strona 4 z 4
