ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010

Transkrypt

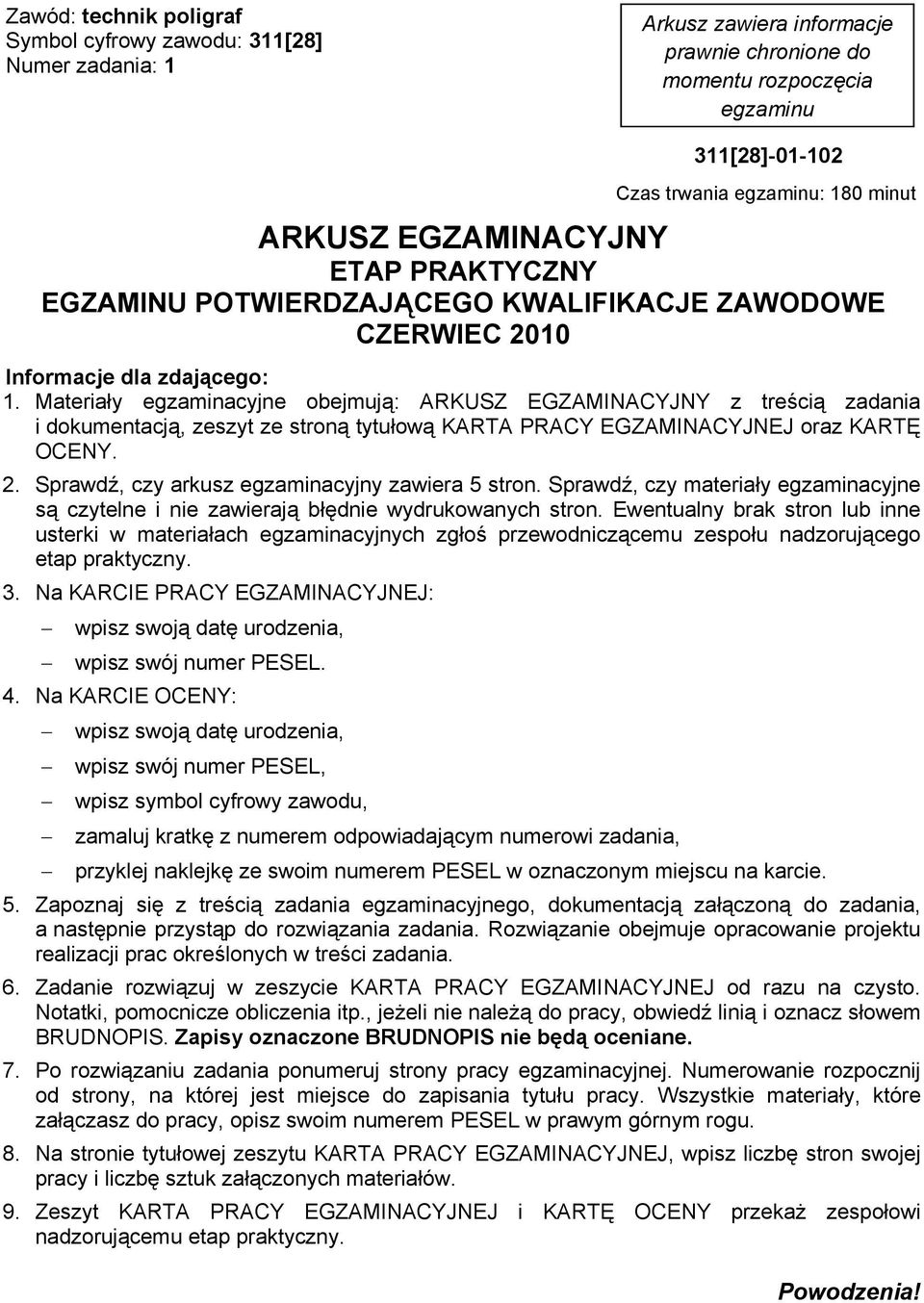

1 Zawód: technik poligraf Symbol cyfrowy zawodu: 311[28] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 311[28] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera 5 stron. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, a następnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania. 6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 8. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

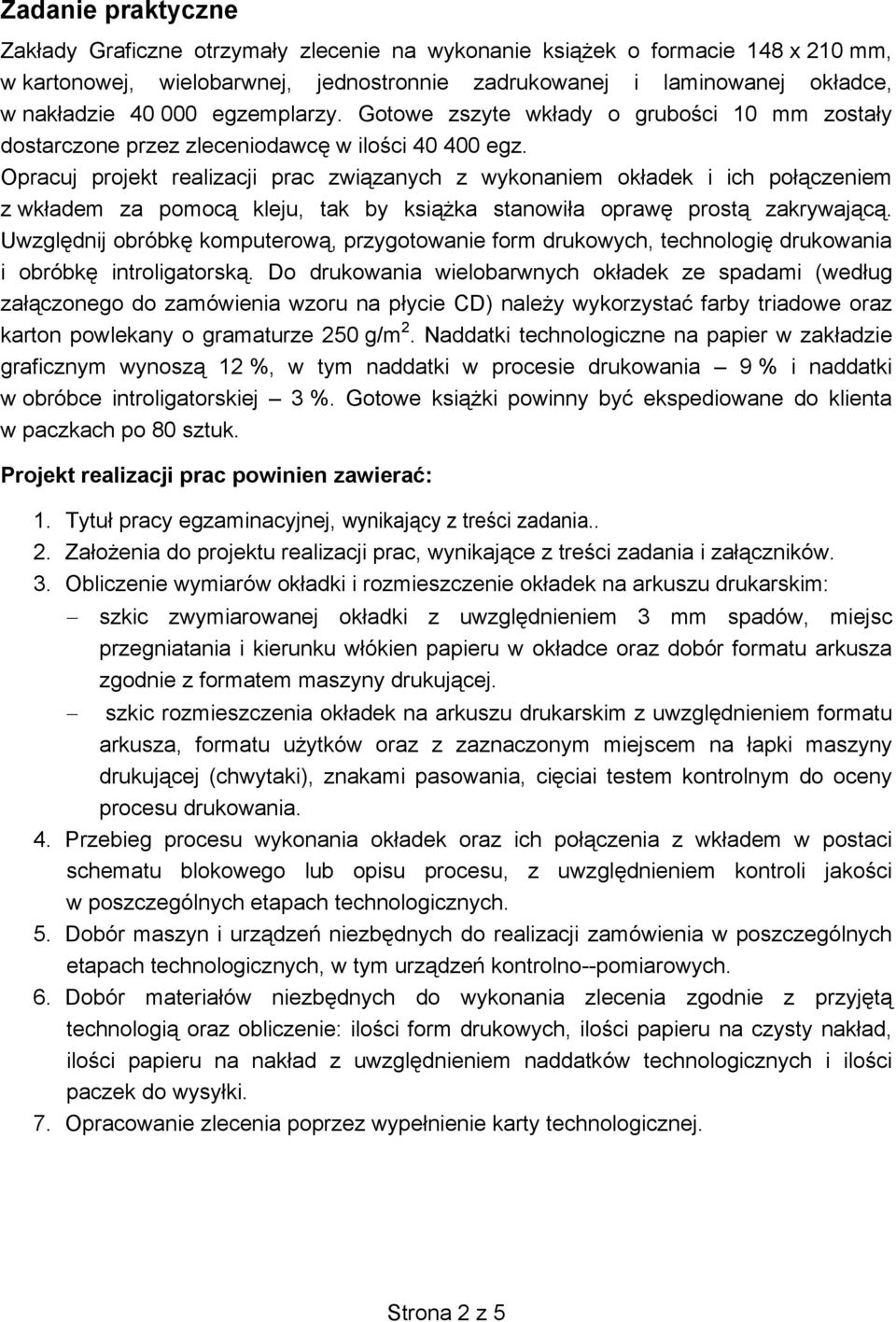

2 Zadanie praktyczne Zakłady Graficzne otrzymały zlecenie na wykonanie książek o formacie 148 x 210 mm, w kartonowej, wielobarwnej, jednostronnie zadrukowanej i laminowanej okładce, w nakładzie egzemplarzy. Gotowe zszyte wkłady o grubości 10 mm zostały dostarczone przez zleceniodawcę w ilości egz. Opracuj projekt realizacji prac związanych z wykonaniem okładek i ich połączeniem z wkładem za pomocą kleju, tak by książka stanowiła oprawę prostą zakrywającą. Uwzględnij obróbkę komputerową, przygotowanie form drukowych, technologię drukowania i obróbkę introligatorską. Do drukowania wielobarwnych okładek ze spadami (według załączonego do zamówienia wzoru na płycie CD) należy wykorzystać farby triadowe oraz karton powlekany o gramaturze 250 g/m 2. Naddatki technologiczne na papier w zakładzie graficznym wynoszą 12 %, w tym naddatki w procesie drukowania 9 % i naddatki w obróbce introligatorskiej 3 %. Gotowe książki powinny być ekspediowane do klienta w paczkach po 80 sztuk. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej, wynikający z treści zadania.. 2. Założenia do projektu realizacji prac, wynikające z treści zadania i załączników. 3. Obliczenie wymiarów okładki i rozmieszczenie okładek na arkuszu drukarskim: szkic zwymiarowanej okładki z uwzględnieniem 3 mm spadów, miejsc przegniatania i kierunku włókien papieru w okładce oraz dobór formatu arkusza zgodnie z formatem maszyny drukującej. szkic rozmieszczenia okładek na arkuszu drukarskim z uwzględnieniem formatu arkusza, formatu użytków oraz z zaznaczonym miejscem na łapki maszyny drukującej (chwytaki), znakami pasowania, cięciai testem kontrolnym do oceny procesu drukowania. 4. Przebieg procesu wykonania okładek oraz ich połączenia z wkładem w postaci schematu blokowego lub opisu procesu, z uwzględnieniem kontroli jakości w poszczególnych etapach technologicznych. 5. Dobór maszyn i urządzeń niezbędnych do realizacji zamówienia w poszczególnych etapach technologicznych, w tym urządzeń kontrolno--pomiarowych. 6. Dobór materiałów niezbędnych do wykonania zlecenia zgodnie z przyjętą technologią oraz obliczenie: ilości form drukowych, ilości papieru na czysty nakład, ilości papieru na nakład z uwzględnieniem naddatków technologicznych i ilości paczek do wysyłki. 7. Opracowanie zlecenia poprzez wypełnienie karty technologicznej. Strona 2 z 5

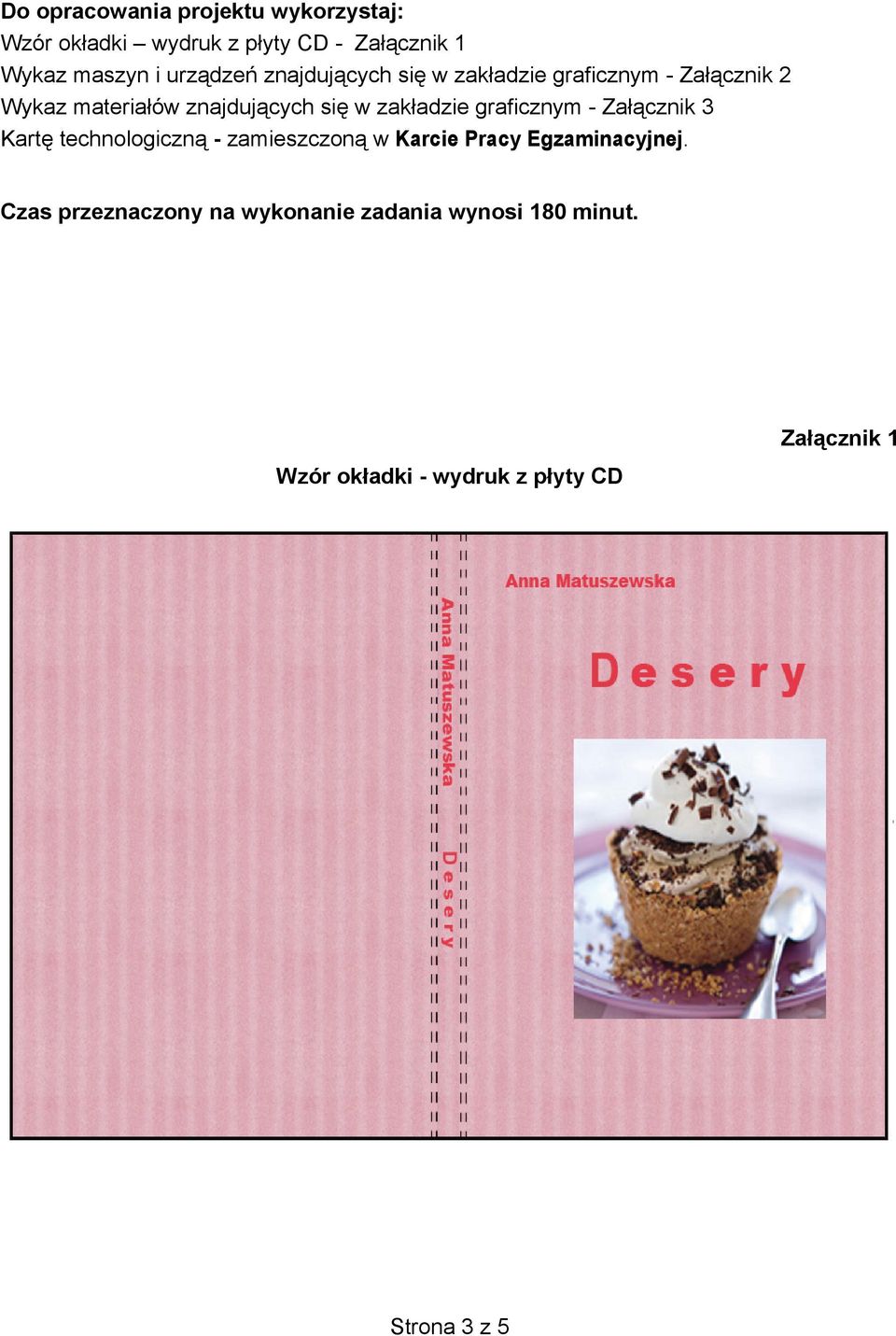

3 Do opracowania projektu wykorzystaj: Wzór okładki wydruk z płyty CD - Załącznik 1 Wykaz maszyn i urządzeń znajdujących się w zakładzie graficznym - Załącznik 2 Wykaz materiałów znajdujących się w zakładzie graficznym - Załącznik 3 Kartę technologiczną - zamieszczoną w Karcie Pracy Egzaminacyjnej. Czas przeznaczony na wykonanie zadania wynosi 180 minut. Wzór okładki - wydruk z płyty CD Załącznik 1 Strona 3 z 5

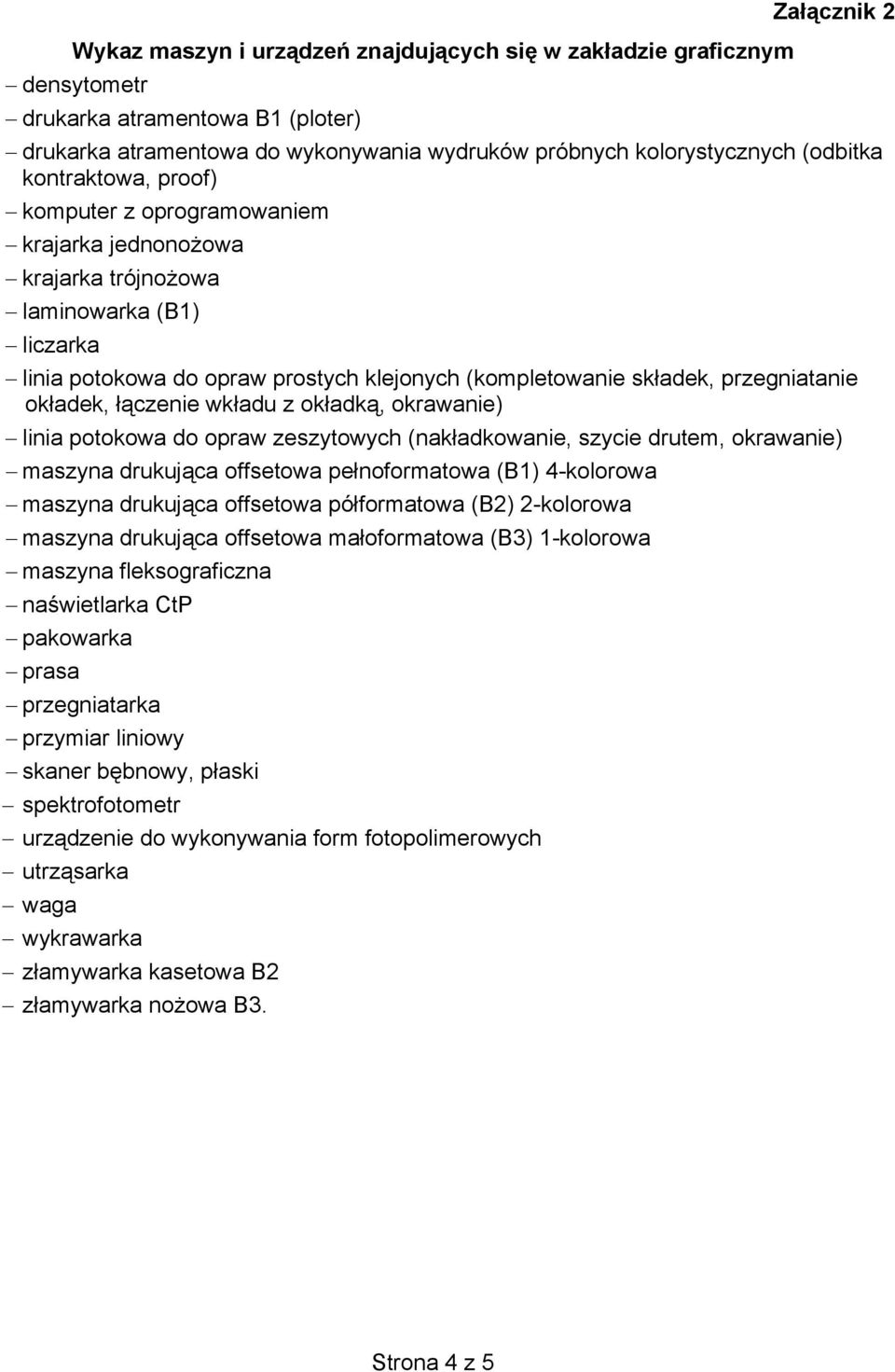

4 Wykaz maszyn i urządzeń znajdujących się w zakładzie graficznym densytometr drukarka atramentowa B1 (ploter) Załącznik 2 drukarka atramentowa do wykonywania wydruków próbnych kolorystycznych (odbitka kontraktowa, proof) komputer z oprogramowaniem krajarka jednonożowa krajarka trójnożowa laminowarka (B1) liczarka linia potokowa do opraw prostych klejonych (kompletowanie składek, przegniatanie okładek, łączenie wkładu z okładką, okrawanie) linia potokowa do opraw zeszytowych (nakładkowanie, szycie drutem, okrawanie) maszyna drukująca offsetowa pełnoformatowa (B1) 4-kolorowa maszyna drukująca offsetowa półformatowa (B2) 2-kolorowa maszyna drukująca offsetowa małoformatowa (B3) 1-kolorowa maszyna fleksograficzna naświetlarka CtP pakowarka prasa przegniatarka przymiar liniowy skaner bębnowy, płaski spektrofotometr urządzenie do wykonywania form fotopolimerowych utrząsarka waga wykrawarka złamywarka kasetowa B2 złamywarka nożowa B3. Strona 4 z 5

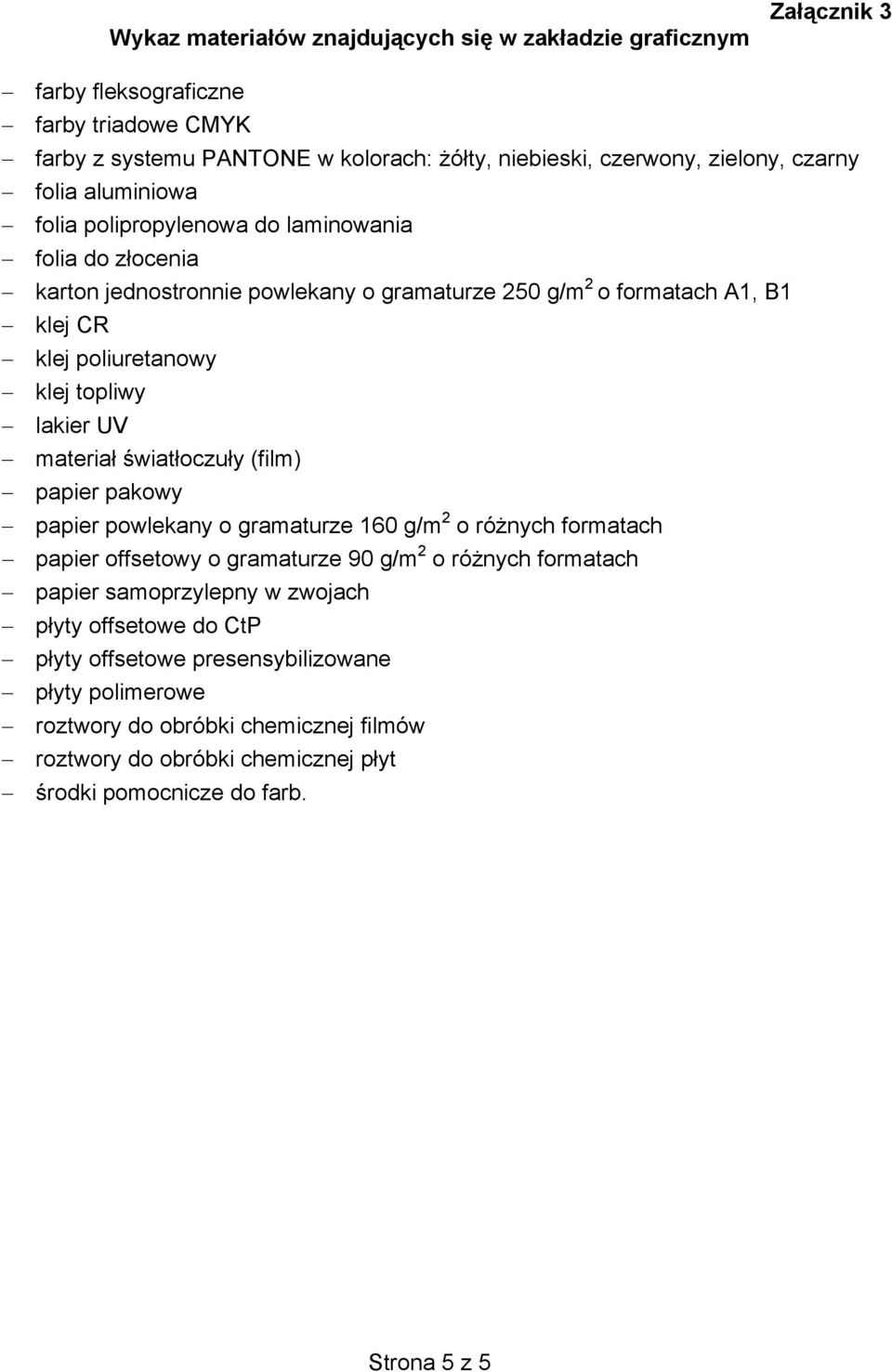

5 Wykaz materiałów znajdujących się w zakładzie graficznym Załącznik 3 farby fleksograficzne farby triadowe CMYK farby z systemu PANTONE w kolorach: żółty, niebieski, czerwony, zielony, czarny folia aluminiowa folia polipropylenowa do laminowania folia do złocenia karton jednostronnie powlekany o gramaturze 250 g/m 2 o formatach A1, B1 klej CR klej poliuretanowy klej topliwy lakier UV materiał światłoczuły (film) papier pakowy papier powlekany o gramaturze 160 g/m 2 o różnych formatach papier offsetowy o gramaturze 90 g/m 2 o różnych formatach papier samoprzylepny w zwojach płyty offsetowe do CtP płyty offsetowe presensybilizowane płyty polimerowe roztwory do obróbki chemicznej filmów roztwory do obróbki chemicznej płyt środki pomocnicze do farb. Strona 5 z 5
